это что такое? Виды, описание и сфера применения швеллеров
Швеллер — это очень востребованное сегодня изделие, изготовленное из металла. Его главным отличительным свойством является сечение П-образной формы. Толщина готового изделия может составлять от 0,4 до 1,5 см, а высота стенок — 5-40 см. Тонкополочные изделия изготавливаются с помощью обработки гибкой полосы при помощи специальных профильных станов. Швеллеры, производимые из цветных металлов, получают после обработки заготовки прессованием и выдавливанием, а стальные – по технологии горячей прокатки металлической заготовки на сортовых станах. Все разновидности этого материала широко применяются в строительной отрасли.
Изготовление стального швеллера
Стальной швеллер (ГОСТ 8240-97) имеет ярко выраженное отличие от обычной балки, которое заключается в наличии особого сечения П-образной формы. Такие металлоизделия получают путем прокатки заготовок горячим методом или с применением технологии холодной деформации стальных листов. Его производят в виде стального сортового проката 3пс/сп5 и проката из сплавов 09г2с. Швеллеры в зависимости от формы делятся на две разновидности:
- параллельный — внутренние грани расположены строго параллельно относительно друг друга;
- уклонный — внутренние грани размещаются под уклоном.
Сфера применения
Как упоминалось выше, швеллер — это очень востребованный и популярный материал, без которого не может обойтись ни одна стройка. Он применяется при возведении зданий и сооружений жилого и промышленного назначения, частных и загородных домов, заборов и ограждений, мостов, металлоконструкций и ферм.
Горячекатаный швеллер
Одной из разновидностей стального является горячекатаный швеллер, сечение которого также П-образной формы. Его изготовляют в виде двух полок, которые друг к другу расположены параллельно, и одной соединяющей стенки. Такой швеллер делится на 3 разновидности:
- с кратной немерной длиной;
- с кратной мерной длиной;
- с мерной длиной.
Что касается размеров швеллера, то они могут быть и нестандартными, поскольку все зависит от пожеланий и требований заказчика. Внутренние грани должны иметь уклон не более 10 %. Горячекатаный швеллер – это универсальный материал для легкой и тяжелой отраслей промышленности.
Разновидности
Сегодня существуют другие разновидности горячекатаного швеллера, например специальный для вагоностроения и такой же для автомобилестроения.
Гнутый стальной швеллер производят из низколегированной, горячекатаной, холоднокатаной и углеродистой стали на гибочных станках. Он делится на два вида: неравнополочный и равнополочный. Применяется такой металлопрокат в случаях, когда на возводимую конструкцию будут оказываться огромные нагрузки на изгиб.
Для производства низколегированного стального швеллера используется (как видно из названия) низколегированная сталь. Она характеризуется высокой стойкостью к различным динамическим нагрузкам и большим колебаниям температуры воздуха.Швеллер: размеры
Таблица ниже содержит характеристики швеллеров марки У (грани расположены с уклоном).

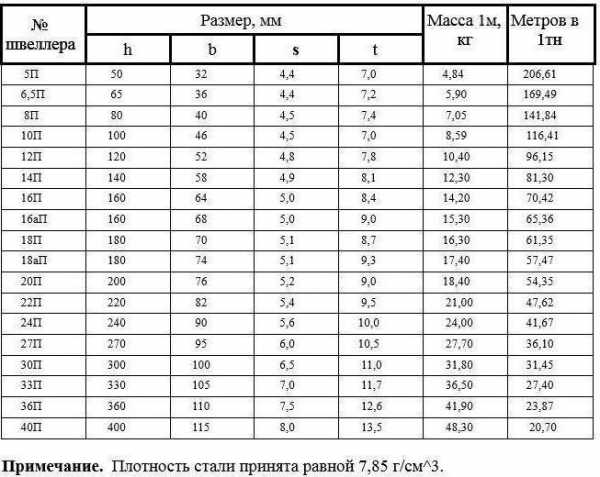

Следующая таблица содержит характеристики горячекатаных швеллеров марки П с параллельными гранями.
Условные обозначения:
- t – толщина полки;
- b – ее ширина;
- h – высота готового изделия;
- s – толщина стенки.
Таким образом, стальной швеллер – это изделие, предназначенное для придания возводимым конструкциям более высокой устойчивости. Всю осевую нагрузку такой металлопрокат принимает на себя и равномерно ее распределяет по своей поверхности. Благодаря этому обеспечиваются высокая жесткость и прочность металлоконструкции при нагрузках на изгиб.
fb.ru
Швеллер стальной: описание, виды, сфера применения
Швеллер – разновидность профиля, получаемого при производстве металлопроката. Стальной швеллер имеет П-образную форму и состоит из двух стенок с полками, которые расположены строго перпендикулярно по отношению к самой стенке.
Конструкция швеллера обеспечивает его выносливость к вертикальным нагрузкам (в этом швеллер уступает только двутавру). Стальной швеллер применяется в изготовлении несущих металлоконструкций, в машиностроении, вагоностроении, строительстве и прочих сферах промышленности.
Виды стальных швеллеров
Горячекатаный швеллер – разновидность фасонного металлопроката. Его отличает поперечное сечение в форме буквы «П». У полок горячекатаного швеллера грани могут быть параллельными, а могут отличаться уклоном внутренних граней (уклон не превышает 10%). Швеллер горячекатаный специализированного и общего назначения выпускают с шириной полок в диапазоне от 32 мм до 115 мм, с высотой – от 50 мм до 400 мм. Точность прокатки швеллеров:
- обыкновенная точность прокатки — маркировка (В)
- повышенная точность прокатки — маркировка (Б)
Гнутый швеллер изготавливают на профилегибочных станках из низколегированной, углеродистой конструкционной, горячекатаной или холоднокатаной стали. От горячекатаного гнутый швеллер визуально отличается наличием скругленного угла. Номер гнутого швеллера полностью соответствует его размеру в мм.
Самые востребованные размеры швеллера
Швеллер 10
Обширно применяется в строительстве, в машиностроении, станкостроении и в других областях промышленности. Отличается отменными механическими свойствами, успешно используется как основная деталь крупных стержневых конструкций и мостов, опорных колон, а также стен и несущих опор при строительстве промышленных объектов.
Швеллер 14
Используется в строительных конструкциях для жесткого армирования несущих деталей, придавая им металлоконструкции особую прочность и жесткость. Это один из наиболее востребованных типов швеллеров. Его широко применяют и в строительстве, и в машиностроении, и в прочих областях. Швеллер 14 бывает обычной точности и повышенной.
Швеллер 20
Это равнополочный швеллер (расстояние между гранями полок составляет 200 мм). Благодаря высоким эксплуатационным качествам его применяют в конструкциях с высокими динамическими, статическими и циклическими нагрузками. Он выступает как несущий элемент при усилении мостов, сложном армировании перекрытий многоэтажных домов, в кровельных прогонах.
В настоящий момент, в нашей компании Вы без труда сможете осуществить заказ на все виды, с любыми размерами такого профиля, как – швеллер. Все цены на имеющуюся продукцию, указаны в нашем «прайс-листе».
Цены на швеллер
| Наименование | Количество | Цена |
|---|---|---|
| Швеллер 6.5п | Тонн | 26200.00 |
| Швеллер 8у | Тонн | 26000.00 |
| Швеллер 10п | Тонн | 26200.00 |
| Швеллер 12п | Тонн | 26900.00 |
| Швеллер 14п | Тонн | 26900.00 |
| Швеллер 14у | Тонн | 26700.00 |
| Швеллер 16п | Тонн | 26900.00 |
| Швеллер 16у | Тонн | 26700.00 |
| Швеллер 18п | Тонн | 26900.00 |
| Швеллер 18у | Тонн | 26700.00 |
| Швеллер 20п | Тонн | 28600.00 |
| Швеллер 20у | Тонн | 27600.00 |
| Швеллер 22у | Тонн | 31200.00 |
| Швеллер 22п | Тонн | 31200.00 |
| Швеллер 24п | Тонн | 30600.00 |
| Швеллер 24у | Тонн | 30000.00 |
| Швеллер 27у | Тонн | 30200.00 |
| Швеллер 30п | Тонн | 31200.00 |
| Швеллер 30у | Тонн | 31000.00 |
| Швеллер 40у | Тонн | 39600.00 |
www.abt-steel.ru

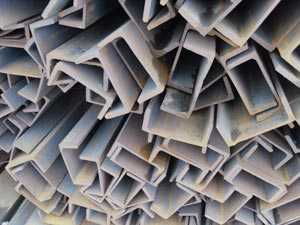

Швеллер фото, рисунки и картинки швеллера горячекатаного и гнутого, фотографии с изображением швеллеров, кадры фотографических снимков швеллера смотрите в фотогалерее компании Сталь-МТ
Галерея фото швеллера постоянно пополняется и обновляется. Если размещенные фотографии швеллера, помогут нашим покупателям сделать правильный выбор при приобретении стального проката данного вида, то мы не напрасно создавали эту фото галерею. Стоимость швеллера смотрите в прайс-листе или узнавайте по телефону: 8 (495) 762-02-88.
Среди размещенных на этой странице фотографий Вы можете увидеть фото швеллера горячекатаного (серии «П» и «У») и картинки швеллера гнутого. При создании данной галереи мы ставили перед собой задачу показать наглядно нашим клиентам (особенно тем, кто заинтересовался представленным видом стального проката в первый раз) как выглядит этот строительный металл и в чем заключается визуальное отличие катаного швеллера от холодногнутого швеллера. Для более детального просмотра фотографий с изображением швеллера фото увеличиваются. Собранные здесь картинки и рисунки швеллера сопровождаются описанием изображенного на них строительного металла. Также на нашем сайте Вы можете заглянуть в галерею с фото уголка металлического.
Смотрите фото швеллера, избегайте ошибок при выборе стройматериала, присылайте заявки на электронную почту и приобретайте стальной швеллер в компании Сталь-МТ.
Швеллер картинки
Смотреть фото швеллера
Фотография металлопроката швеллер
Мы уверены, что внимательно посмотрев на фото швеллера и изучив краткое описание изображенного на них металла, Вы легко сможете отличить швеллер холодногнутый от швеллера горячекатаного. В свою очередь, разглядывая фотографии с изображением поперечного сечения швеллера горячекатаного, Вы наверняка заметили, что этот вид стального проката серии «У» отличается от проката серии «П». На фотоиллюстрациях и картинках хорошо видно, что швеллер горячекатаный серии У имеет уклон внутренних граней параллельных полок, а грани полок швеллера серии П не имеют такого уклона.
Швеллер горячекатаный и гнутый, изображенный на фотографиях, а наравне с ним и другие виды металлопроката компания Сталь-МТ продает со склада от одной штуки.
Интересующую Вас информацию о швеллерах, фотографии которых были размещены в фото галерее, а также получить ответы на вопросы связанные с покупкой, доставкой и резкой швеллера можно по многоканальному телефону: 8 (495) 762-02-88
Надеемся, Вам понравилась фото галерея картинок швеллера! Фото швеллера обновляются, а партнерство сохраняется! Швеллер в компании Сталь-МТ метрами и тоннами!
steel-msk.ru
Швеллер
Главная \ Металлопрокат \ ШвеллерНаша компания реализует в Санкт-Петербурге, Ленинградской области и по всей России различные виды швеллеров, в том числе с возможностями доставки автомобилями из собственного парка. Наша продукция отличается особой прочностью и надежностью.
В строительстве швеллер используется в основном в качестве колонн для эстакад, а также рабочих площадок и навесов, при возведении мостов и зданий играет роль каркаса. Данный вид металлопроката абсолютно незаменим в таких отраслях как машиностроении, при изготовлении сложных станков. Конструкциям он придает долговечность и прочность и благодаря низкой стоимости поэтому используется практически повсеместно. В зависимости от материала изготовления данный вид металлопроката может быть использован в условиях агрессивной среды.
Область применения швеллера помимо вышеописанного также зависит не только от его размера, но и из какой марки стали он был произведен. В качестве примера можно взять швеллер марки стали 09г2с (из низколегированной стали). Из-за малого содержания марганца и углерода она может отличааться устойчивостью к низкой температуре, в пределах до -70 С. Поэтому данный вид швеллера целесообразно использовать в северных регионах нашей страны или стран, расположенных в северных широтах.
Мы готовы предложить вам следующие виды горячекатаных швеллеров:
Стальной швеллер представляет собой специальную металлическую конструкция с П-образным профилем. Эти изделия, изготовленные путем гибки, позволяют получить высокие прочностные характеристики при минимальных расходах материалов.
Неравнополочный швеллер это гнутый швеллер, который производится с использованием профилегибочного оборудования согласно требованиям другого госта, а именно ГОСТ 8281-80 методом изгиба горячекатаных углеродистых стандартного качества.
Маркировка и сортамент швеллеров выглядит следующим образом и разновидность конструкции можно отличить по литерам:
П — профиль с параллельными полками
Э — экономный вариант горячекатаного или гнутого швеллера
У — изделие с незначительным уклоном полок внутрь
С — конструкция узкоспециализированного назначения
Номер в маркировке швеллера определяет его размеры по высоте полок, которая выражена всегда в сантиметрах. В зависимости от длины изделия можно приобрести стандартный металлопрокат от 2 до 12 метров. В соответствии с установленными нормами ГОСТом допускается отклонение высоты полок, но не более чем на 3 мм от указанного в сортаменте швеллера номера.
Все указанные швеллера имеются в наличие на наших складах. Мы доставим Ваш заказ своим транспортом в удобное для Вас время и место.
kenig.ru
Покупка швеллера — Некоторые советы
Швеллер – это металлопрокат, которая напоминает в сечении русскую букву «п». Если с английского языка дословно перевести швеллер, то это будет звучать как канал, и действительно швеллер выглядит как канал из металла. Длина канала может достигать примерно 9-12 м, но большинство производителей способны создавать изделия определенной длины, которую требует клиент. Материал используется в качестве укрепления и повышения устойчивости для конструкций из железобетона. Согласно показателям прочности канал может превосходить балки в значительной степени. Если посмотреть в прайс-лист, то можно увидеть, что существует несколько видов данного изделия: швеллер 12, 18, 20, 24 и т. д. Здесь легко можно оказаться в замешательстве. Сперва следует разобраться в обозначениях на маркировке, расположенной в наименовании каждого из видов.
Как правило, числа в наименованиях строительных материалов иногда указываются на какой-либо определенный размер. Это правильно и в этом случае. Здесь число обозначает определенное расстояние промеж полок. Короче говоря, это необходимая ширина изделия. Хочется подчеркнуть, что данный размер всегда обозначается в сантиметрах. К примеру, канал 10 может иметь расстояние между двух палок примерно 10 см, то есть 100 мм. Высота равнополочного канала, или высота между полок, обычно составляет 3,2-11,5 см, или 32-115 мм.
Существует множество различных классификаций этого материала. Все зависит от совпадения длины полок одного канала. В зависимости от этого признака материал делится на равнополочные и неравнополочные изделия. В зависимости от способа производства разделяют швеллеры гнутые и горячекатаные. Горячекатаный швеллер производится при очень высоких температурах исключительно на сортовом прокатном стане. В качестве материала иногда применяется рулонная сталь или углеродистая конструкционная сталь высокого качества. Техника выполнения гнутых швеллеров несколько иная. Для них применяются профилегибочные станки. В результате можно получить совершенно одинаковые по размерам изделия, но имеющие значительные различия по показателям прочности. Кстати, гнутые швеллеры обладают закругленными внешними углами.
