Швеллер — использование и нагрузка

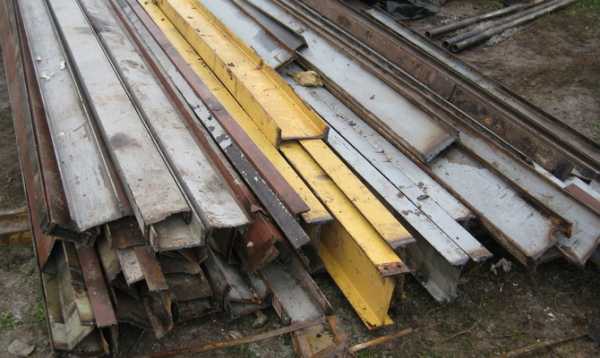

Швеллер — это один из видов фасонного стального проката. В поперечном сечении он имеет форму буквы «П». Такая форма обеспечивает швеллеру такие показатели жесткости, которые делают возможным его употребление в самых разных отраслях — от тяжелого машиностроения до строительства дачных домиков. Швеллеры применяются в автомобиле- и вагоностроении, из них делают различные опоры и ограждения, ими укрепляют входные ворота и оконные проемы.



Номера, литеры и ГОСТы

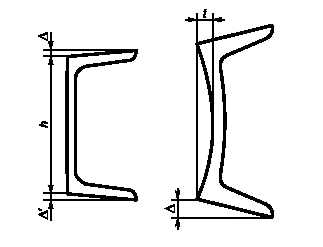

По способу производства швеллер бывает гнутый и горячекатаный профиль. Различить их легко даже не специалисту — горячекатанный швеллер имеет четко выраженное ребро, а гнутого швеллера оно будет несколько закругленным. Прочие особенности различных видов швеллера определяются уже по их маркировке.

В частности, литеры А,Б и В в отношении партий горячекатанных швеллеров будут обозначать, что прокатка производилась с высокой (А), повышенной (Б) или обычной точностью (В).

Номер швеллера обозначает высоту его сечения, выраженную в сантиметрах.

Ширина профиля соответствует ширине полки и может колебаться в промежутке от 32 до 115 мм. Маркировка швеллера, например 10П, отражает его высоту и тип профиля. Высота сечения швеллера — это вообще главный параметр в его маркировке. Номер швеллера — это его высота с сантиметрах, а соседствующие с ним буквы обозначают, что сечение швеллера может быть:

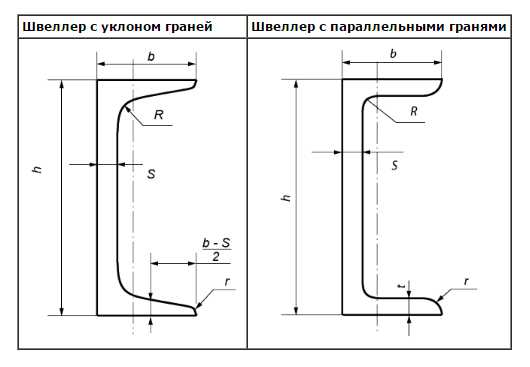

1) с уклоном граней (серии У и С), где У — это уклон, а С или Сб — специальные серии. 2) с параллельными гранями (серии П, Э и Л), где Э означает экономичную серию, а Л — легкую. Литеры С (например — 18С, 20С и т.д.), можно встретить в изделиях, предназначенных для автомобильной промышленности или для строительства железнодорожных вагонов (ГОСТ 5267.1-90). Встречаются еще иногда и экзотические виды швеллеров. Например, ГОСТ 21026-75 определяют параметры швеллеров с отогнутой полкой (их используют при производстве вагонеток для шахт и рудников).

Самые востребованные размеры швеллеров

Наибольшей популярностью у потребителей пользуются швеллеры с номерами от 8 до 20 Их геометрические параметры в категориях П (то есть с параллельными гранями) и сериях У (с уклоном внутренних граней) совпадают, разница наблюдается только в радиусах закругления и углах наклона полок.

Швеллер 8 применяется в основном для укрепления конструкций внутри зданий бытового и производственного назначения. При его производстве используются полуспокойные (3ПС) и спокойные (3СП) углеродистые стали, для которой характерна отличная свариваемость.

Швеллер 10 широко используется в машиностроении, станкостроении и в других областях промышленности. Он также успешно используется при возведении мостов, стен и несущих опор при строительстве корпусов производственных зданий.

Швеллер 12 очень схож со швеллером «восьмеркой», но имеет более высокие прочностные характеристики и несущую способность, что позволяет снижать металлоемкость конструкций, возводимых с его участием.

Швеллер 14 — один из наиболее востребованных типов швеллеров. используется в строительных конструкциях для жесткого армирования несущих деталей, придавая им металлоконструкции особую прочность и жесткость. Швеллер 14 бывает обычной точности и повышенной.

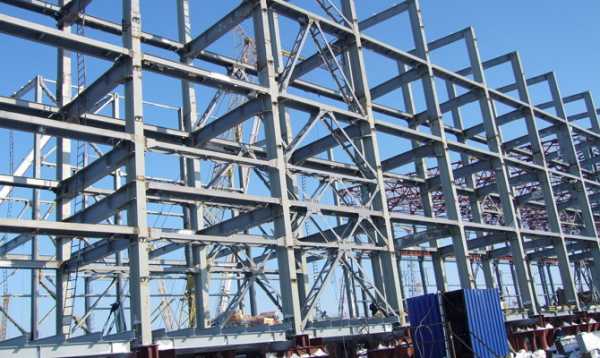

Швеллер 20 выступает как несущий элемент при усилении мостов, при армировании перекрытий (в том числе и сложном) многоэтажных домов, в кровельных прогонах.

Благодаря высоким эксплуатационным качествам, «двадцатка» часто применяется в конструкциях с высокими нагрузками — как динамическими, так и статическими.

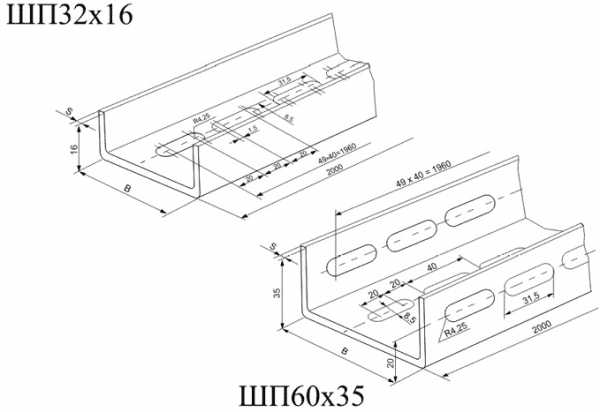

Встречаются и нестандартные применения швеллеров. Перфорированный (то есть «дырчатый») швеллер позволяет, к примеру, монтировать металлические конструкции без проведения сварочных работ, что значительно сокращает время монтажа. Для перфорации лучше всего подходят швеллеры с большой высотой полок и широким расстоянием между ними. Такие изделия обозначаются буквами ШП — «Швеллер Перфорированный» и чаще всего применяются при строительстве временных конструкций (например — строительных лесов) или складских стеллажей.

Для создания таких сооружений лучше подходят швеллеры с малыми номерами, поскольку вес стеллажа (а значит и швеллера, из которого он собран) не должен быть слишком большим.

При внутренней отделке помещений швеллеры используются в качестве «охранного» каркаса при прокладке проводов электросетей высокого напряжения.

Иногда швеллеры используют еще в качестве направляющего грузоподъемного устройства, в том числе, как пандусы для колясок и тележек.

В общем, применение швеллеров может быть разнообразным, но все-таки главное их назначение — это укрепление конструкций и способность выдерживать длительные нагрузки.

Сколько может весить швеллер

Номер швеллера	Масса 1 метра в кг	Метров в тонне
5	4,84	206,6
6,5	5,9	169,5
8	7,05	141,8
10	8,59	116,4
12	10,4	96,2
14	12,3	81,3
16	14,2	70,4
18	16,3	61,3
20	18,4	54,3
22	21	47,6
24	24	41,7
30	31,8	31,4

Условные обозначения в маркировке швеллера — как в них разобраться?

А поскольку главное назначение швеллера состоит в том, чтобы выдерживать нагрузки, то из его маркировки прежде всего требуется узнать параметры, которые позволят эту нагрузку рассчитать, а именно — состав стали, ее прочность, качество прокатки и так далее.

Что же можно узнать из маркировки?

К примеру, перед нами упаковка горячекатанных швеллеров, на которой написано: 30П-В ГОСТ 8240-97/Ст3сп4-1 ГОСТ 535-88

Это значит, что перед нами швеллер 30П — то есть с параллельными гранями и высотой сечения 30 см. Буква В указывает на обычную точности прокатки В, выполненный из стали Ст3, четвертой категории, первой группы.

Тот же швеллер, но только из стали 09Г2С повышенной точности прокатки получит обозначение 30П-Б ГОСТ 8240-97/345 ГОСТ 19281-89, в котором 345 будет означать прочность стали, соответствующую сорту 09Г2С.

А вот в маркировке А 300х80х6 Б ГОСТ 8278-83/2-Ст3сп ГОСТ 11474-76 буква А будет обозначать высокую точность профилирования стальной заготовки (штрипсы) из второй категории стали Ст3сп, из которой изготовлен гнутый равнополочный швеллер размерами 300х80х6 (где 300 мм — высота сечения изделия, 80 мм — ширина полок, а 6 мм — толщина полок и стенок)

Виды нагрузок и швеллеров

Вид А. «Козырек над подъездом». К такому типу относятся балки, где имеются жесткие заделки. Нагрузка обычно поступает равномерно. Это могут быть козырьки над подъездами. Для их изготовления применяют сварку. Делают из двух швеллеров, присоединенных к стене, а пространство заполняется железобетоном.

Вид B. «Межэтажные перекрытия»Жестко закрепленные однопролетные балки, нагрузка на которые распределена равномерно. Обычно это балки перекрытий между этажами.

Вид C. «Шарнирная балконная опора». Балки имеют две опоры с консолью, нагрузка между ними распределяется равномерно, но они выпущены за пределы наружных стен. Это необходимо для создания опоры балконных плит.

Вид D. «Под две перемычки». Это однопролетные шарнирно-опертые балки, на которых действуют две сосредоточенные силы. Обычно это перемычки, на которые опирается другая пара балок-перекрытий.

Вид E. «Под одну перемычку». Это однопролетные шарнирно-опертые балки, где сосредоточена одна сила. Обычно это перемычки, на которые опирается одна балки другого перекрытия.

После того как будет уточнено к какому виду относится данный швеллер и куда будет идти основная нагрузка подбирается формула расчета.

Прикидочный способ расчета нагрузки на швеллер

Чтобы произвести расчет надо сделать следующее:

     -Сперва определить полную нагрузку, которая будет действовать на балку – и умножить ее на нормативный коэффициент надежности по нагрузкам.

     -Полученный результат умножить на шаг балок (в данном случае это касается швеллеров).

Далее необходимо сделать расчет максимально изгибающегося момента.

Все данные для швеллера берутся по ГОСТу.

Формула такова: изгибающий момент Мmax будет равен расчетной нагрузке умноженной на длину швеллера в квадрате. Единица измерения — килоНютоны на метр. ( 1 кНм = 102 кгсм)

Затем перейти к вычислению нужного момента сопротивления балки.

Формула такова: момент сопротивления Wтр будет равен Мmax, который умножен на коэффициенты условий работы и поделен на 1,12 (это коэффициент для учета пластически деформаций).

Таким образом получим требуемое сечение. Но при этом нужно помнить, что номер швеллера должен быть больше требуемого момента сечения.

Видео по теме:

stvybor.ru

Установка швеллера — как правильно установить на конструкциях? Статьи Металлобазы Новосаратовка

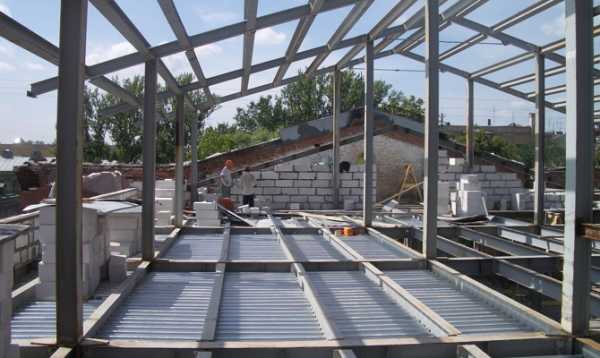

Швеллер – вид фасонного проката, часто используемый для монтажа перекрытий. Перекрытие – нагружаемая конструкция, находящаяся внутри здания и разделяющая его на несколько уровней: этажи, мансарды, чердаки. Оно воспринимает нагрузки от элементов самого перекрытия, оборудования, мебели, людей с последующей их передачей на стены или колонны, что зависит от архитектуры здания.

Перекрытия бывают плитными и балочными. Второй вариант часто используется в малоэтажном частном строительстве, функцию балки может выполнять стальной швеллер.

Как правильно установить швеллер при устройстве перекрытия?

П-образный профиль применяется для создания цокольных, межэтажных и чердачных перекрытий. При установке швеллера учитывают следующие моменты:

• швеллер устанавливают на полку, то есть поперечное сечение имеет вид буквы «С», а не «П». Это связано с тем, что момент сопротивления сечения в этом случае выше, чем при монтаже проката буквой «П»;
• правильная установка швеллера в конструкциях подразумевает расположение букв «С» от середины перекрытия в противоположные стороны, так как центр тяжести этого профильного изделия располагается вне сечения его стенки. Положение центра тяжести зависит от модификации швеллера. Такая схема монтажа компенсирует касательные напряжения.

Способы закрепления швеллера при устройстве перекрытий

• Межэтажная балка перекрытия – шарнирно-опертая, испытывает равномерно-распределенную нагрузку.
• Козырек из двух швеллеров с железобетонным заполнителем – консольные балки с жесткой заделкой, нагружаются равномерно-распределенно.
• Балка перекрытия, выпущенная за пределы стены, – шарнирно-опертая с равномерной нагрузкой.
• Перемычка, предназначенная для опирания одной или двух балок перекрытия, – шарнирно-опертая с одной или двумя сосредоточенными нагрузками.
• Козырек из двух профилей со стальным листом между ними и с установленной стеной – консольные балки с сосредоточенной нагрузкой.

От правильного выбора номера швеллера, шага между балками и способа закрепления во многом зависит надежность строительной конструкции.

treydmetall.ru

Расчет швеллера на изгиб, калькулятор швеллера

Швеллер в наличии на складе в Москве

Швеллер является продукцией прокатного производства, которая имеет U-образное поперечное сечение. В зависимости от технологии производства, швеллеры бывают горячекатаные и гнутые.

Размеры и форма г/к швеллеров общего назначения регламентируются стандартом ГОСТ 8240-97. Ширина проката согласно указанному нормативному документу может быть от 32 до 115 мм, а высота 50 — 400 мм.

В обозначении номера профиля зашифрована высота швеллера в сантиметрах (цифра) и серия или тип профиля (буква).

Размеры гнутого швеллера регламентируются стандартом ГОСТ 8278-83. В соответствии этому документу высота профиля может принимать значение от 25 до 410 мм, толщина швеллера – от 2 до 8 мм, и ширина может быть 26 — 160 мм.

В APEX METAL вы сможете приобрести швеллер наиболее востребованных размеров из стали марок Ст3 и 09Г2С:

• серии П с параллельными гранями — типоразмеры профиля 5П — 30П;
• серии У с уклоном граней — типоразмеры профиля 6,5У — 30У;
• гнутый швеллер с размерами от 50х40х3 до 250х125х6.

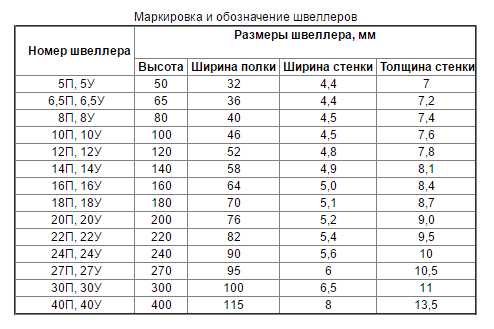

Значения высоты и ширины полки, ширины и толщины стенки по ГОСТ 8240-97 смотрите на странице — Как правильно расшифровать условное обозначение швеллера.

Методика расчета швеллера на изгиб

Наиболее часто швеллер используют в качестве элемента, который работает на изгиб. Следовательно, ни один расчет данного профиля не обходится без определения его прочности под воздействием изгибных нагрузок. На сегодняшний день создано множество программных продуктов и калькуляторов расчета швеллера, которые позволяют произвести массовые, прочностные и проверочные расчеты.

Покажем, как самостоятельно всего за 3 шага найти момент сопротивления и подобрать соответствующий размер швеллера с учетом действующих нагрузок.

1. Сначала необходимо определить максимальное значение момента в профиле швеллера, который вычисляется по формуле:

• М = 9,81 х q х l²/ 8 / 1000, где

q – значение распределенной нагрузки l – длина швеллера.

2. Зная изгибающий момент, определяем необходимое значение момента сопротивления сечения швеллера, чтобы обеспечить его прочность:

• Wн = M х 1000 / Ry, где

Ry – расчетное значение сопротивления материала по пределу текучести (согласно СНиП 2-23-81).

Наименование стали	Марка стали по ГОСТ	Ry, МПа, с толщиной проката
С245	Ст3пс5, Стсп5	240 МПа (2 — 20 мм), 230 МПа (20 — 30 мм)
С275	Ст3пс	240 МПа (2 — 20 мм)
С345	12Г2С, 09Г2С	335 МПа (2 — 10 мм), 315 МПа (10 — 20 мм), 300 МПа (20 — 40 мм)

3. Сравниваем полученное расчетное значение момента сопротивления швеллера и теоретические значения в таблицах ГОСТ, выбираем требуемый размер проката.

Номер швеллера серии У	Момент сопротивления	Номер швеллера серии П	Момент сопротивления	Размер швеллера по ГОСТ 8278	Момент сопротивления
5У	9,1	5П	9,1	50х40х3	5,62
6,5У	15	6,5П	15	60х32х2,5	5,1
8У	22,4	8П	22,5	60х32х3	5,85
10У	34,8	10П	34,9	80х32х4	10,71
12У	50,6	12П	50,8	80х50х4	15,92
14У	70,2	14П	70,4	80х60х4	18,81
16У	93,4	16П	93,8	100х50х3	17,18
18У	121	18П	121	100х50х4	21,57
20У	152	20П	153	100х50х5	25,56
22У	192	22П	193	120х50х3	21,98
24У	242	24П	243	120х60х4	32,25
27У	308	27П	310	120х60х5	38,6
30У	387	30П	389	140х60х5	47,8
40У	761	40П	763	140х60х6	55,08
-	-	-	-	160х50х4	41,76
-	-	-	-	160х60х4	48,84
-	-	-	-	160х60х5	58,38
-	-	-	-	160х80х4	60,01
-	-	-	-	160х80х5	72,69
-		-	-	180х70х6	79,15
-	-	-	-	180х80х5	85,22
-	-	-	-	200х80х4	80,94
-	-	-	-	200х80х6	114,84
-	-	-	-	200х100х6	137,43
-	-	-	-	250х125х6	221,64

Выбор размера швеллера на примере

Пусть имеется швеллер, длина которой составляет 5 метров и он имеет шарнирное закрепление. На него действует распределенная нагрузка, величина которой составляет 250 кг/м. Расчет ведется в следующей последовательности:

1. Максимальное значение момента в профиле швеллера М = 9,81 х 250 х 5²/ 8 / 1000 = 7,7 кН∙м.
2. Необходимое значение момента сопротивления сечения швеллера, Wн = 7.7 х 1000 / 240 = 32,08 см3 (согласно СНиП 2-23-81 для стали С245 Ry = 240 МПа).
3. Подбираем по таблице ГОСТ размер швеллера с моментом сопротивления, соответствующему вычисленному значению 32,08 см3.

Это будет швеллер 10П (У) ГОСТ 8240-97 — значение момента сопротивления 34,9 см3 или швеллер гнутый 120х60х5 ГОСТ 8278-83 — значение момента сопротивления 38,6 см3.

Вес швеллера 10П длиной 5 метров = 42,95 кг, швеллера 120х60х5, той же длины – 42,7 кг.

В каталоге на сайте APEX METAL приведены актуальные цены за тонну швеллера, соответственно, отсюда получим стоимость 1 штуки швеллера для каждого типоразмера:

• швеллер 10П – 1670 руб
• швеллер 120х60х5 – 1760 руб

Можно заметить, что из условий расчета швеллера на прочность, работающего на изгиб, немного более экономичным решением будет использование горячекатаного швеллера в сравнении с гнутым.

apex-metal.ru

Двутавр или швеллер – что прочнее, а что лучше? + Видео

Швеллер или двутавр – этот вопрос озадачивает не только людей, решивших самостоятельно возвести дом либо гараж, но порой и профессионалов своего дела. Что будет рациональнее использовать? Чтобы определиться, профессионалы делают расчеты и анализ конструкции и материалов, из которых она будет изготовлена. Людям, не разбирающимся в данных вопросах, следует обратиться к специалистам, которые сделают нужный объем проектных работ и предоставят несколько вариантов с использованием швеллера и/или двутавра разных типоразмеров – тогда будет ясно, что лучше.

1 Какой профиль прочнее?

Конечно, двутавр. Он жестче и прочнее швеллера. Это обеспечивается за счет того, что у двутавра полки выступают с обоих сторон стенки и на одинаковое расстояние от нее. Благодаря чему нагрузка, воспринимаемая полками, воздействует на профиль в основном вертикально и его стенка работает практически только на противодействие сжатию. Силы, стремящиеся скрутить двутавр, малы или отсутствуют. В швеллере такие усилия, как правило, возникают, и значительной величины, так как полки выступают в роли односторонних рычагов. Многое, конечно, зависит от того, как ляжет и распределится по ним нагрузка. В то же время у двутавра полки обеспечивают жесткость стенки не с одной ее стороны, как у швеллера, а с двух.

Сравнивать, разумеется, следует изделия с одинаковыми типоразмерами (номерами профиля). То есть, чтобы у сравниваемых швеллера и двутавра была одна и та же высота стенки. Кроме того, у них должны быть одинаковые или хотя бы сопоставимые толщина полок и стенки. Это же условие распространяется и на ширину полок. И тогда сравниваемый со швеллером двутавр окажется прочнее его. Но это только если эти изделия используются в качестве несущей балки, установленной, как и положено, вертикально – поверхностью нижней полки на опоры (несущие стены сооружения).

Швеллер и двутавр

Рекомендуем ознакомиться

Если на сравниваемые профили одного типоразмера и с одинаковыми либо сопоставимыми толщиной стенки и размерами полок нагрузка (усилие) воздействует сбоку (перпендикулярно их вертикальной оси в плоскости поперечного сечения), то прочнее швеллер. Например, когда изделия уложены набок (торцами полок на опорную поверхность или швеллер еще можно положить на его стенку) и выступают в роли поддерживающего элемента для конструкции с небольшим весом. Дело в том, что и швеллер, и двутавр не рассчитаны на большие нагрузки, направленные перпендикулярно плоскости их стенки.

Преимущество швеллера в более высоком сопротивлении боковым нагрузкам обусловлено следующим. Его полки расположены по одну сторону стенки. У двутавра они выступают с обоих его боков, причем на одинаковое расстояние. За счет этого у швеллера центр тяжести находится вне его поперечного сечения. Он смещен относительно стенки в сторону торцов полок. А у двутавра центр тяжести находится точно в центре его поперечного сечения (стенки).

Именно из-за такой разницы в расположении центра тяжести сопротивляемость нагрузкам у этих изделий отличается. Когда речь идет о боковых воздействиях, то прочнее швеллер. Чтобы сравнить какие-либо двутавр и швеллер, в каждом отдельном случае надо принимать во внимание не только типоразмер (высоту стенки), но и основные размерные характеристики поперечного сечения профиля, указанные в таблицах ГОСТов на сортамент этих изделий. Как отмечалось выше, в первую очередь – это толщины стенки и полок изделий. Не меньшее значение имеет и ширина полок. Также на прочность оказывает влияние радиус закругления между стенкой и полками.

2 Как быстро сравнить швеллер и двутавр

Чтобы быстро выяснить, что прочнее, надо в таблицах с размерами ГОСТов сортамента сравниваемых швеллера и двутавра найти величины их моментов сопротивления относительно осей X и Y (W_x и W_y). Изделие, у которого значения этих характеристик выше, и будет прочнее.

Момент сопротивления – геометрический параметр поперечного сечения какого-либо изделия, который характеризует сопротивляемость в рассматриваемом разрезе (сечении) кручению или изгибу относительно выбранной оси. Его используют для последующего расчета сопротивления материалов и в формулах строительной и конструкционной механики.

Для швеллера и двутавра согласно их ГОСТам ось X проходит в плоскости поперечного сечения через середину стенки, перпендикулярно ей и параллельно полкам. Момент сопротивления перпендикулярен оси, относительно которой рассчитывается. Соответственно, W_x двутавра и швеллера определяет их сопротивляемость нагрузкам и усилиям, направленным перпендикулярно полкам и вдоль стенки. То есть, когда эти изделия выполняют роль несущих элементов конструкции и установлены в своем основном положении – на нижнюю полку.

Сопротивляемость двутавра нагрузкам

Ось Y проходит в плоскости поперечного сечения через центр тяжести и перпендикулярно полкам, пересекая при этом осевую линию X и образуя с ней прямой угол. Собственно, в точке пересечения Y с X и находится центр тяжести. Таким образом, у двутавра осевая линия Y располагается точно на вертикальной оси стенки, а у швеллера – параллельна последней и вынесена за ее пределы между полками, так как это изделие имеет смещенный центр тяжести. Смещение обусловлено тем, что у швеллера полки выступают только с одной стороны относительно стенки.

Соответственно, момент сопротивления относительно оси Y (W_y) характеризует сопротивляемость этих изделий усилиям, направленным перпендикулярно стенке и вдоль полок. Для двутавра, когда он опирается на кромки полок с одной своей стороны, а нагрузка давит на противоположные и/или на поверхность стенки. У швеллера может быть два положения. Когда он опирается на поверхность стенки либо, как и двутавр – на кромки полок. Его W_y в обоих случаях одинаковый и противостоит усилиям, направленным со стороны, противоположной опорной поверхности.

Как отмечалось выше, и у двутавра, и у швеллера W_x всегда больше W_y.

Это обусловлено тем, что эти изделия конструктивно рассчитаны на более высокое сопротивление нагрузкам, направленным под прямым углом к полкам и вдоль стенки, то есть перпендикулярно оси X. Поэтому, когда двутавр или швеллер используются в качестве несущих элементов конструкции, они должны монтироваться таким образом, чтобы их стенка располагалась вертикально, а нагрузка воспринималась поверхностью полок.

3 Сравнение некоторых типоразмеров швеллеров и двутавров

На примере нескольких типоразмеров швеллера и двутавра сравним прочность этих изделий. Заодно выясним как она зависит от основных размеров поперечного сечения, о которых шла речь выше.

Сравнение швеллеров и двутавров с одинаковыми типоразмерами придется делать между изделиями с наиболее близкими по значению размерами поперечного сечения, так как часть этих параметров всегда отличается. Эти профили выпускают в таком ассортименте, чтобы они друг друга дополняли, а не замещали.

По приведенной ниже таблице можно сопоставить характеристики (включая моменты сопротивлений) профилей указанных типоразмеров соответствующих ГОСТов.

Характеристики		Вид изделия
		Двутавр			Швеллер
		20 (ГОСТ 8239)	20С (ГОСТ 19425)	20Са (ГОСТ 19425)	20С (ГОСТ 8240)	20Сб (ГОСТ 8240	22У (ГОСТ 8240)	24Э (ГОСТ 8240)	30Л (ГОСТ 8240)	200x100x6 (ГОСТ 8278)	200x180x6 (ГОСТ 8278)
Размеры стенки, мм	высота	200	200	200	200	200	220	240	300	200	200
	толщина	5,2	7	9	7	8	5,4	5,3	4,8	6	6
Размеры полки, мм	ширина	100	100	102	73	100	82	90	65	100	180
	толщина	8,4	11,4	11,4	11	11	9,5	10	7,8	6	6
Радиус закругления между стенкой и полками с внутренней стороны, мм		9,5	9	9	11	11	10	13	11	9	9
Площадь сечения, см2		26,8	35,6	39,6	28,8	36,58	26,7	30,19	24,31	22,66	32,26
Масса 1 м, кг		21	27,9	31,1	22,6	28,71	21	23,69	19,07	17,79	25,33
Wx, см3		184	237	250	178	236	192	244	212	140	230
Wy, см3		23,1	31,8	33,3	24,2	46,3	25,1	40,1	17,8	31,14	94,58

Сравним сначала по моменту сопротивления W_x. Двутавровая балка 20 прочнее швеллера 20С. У нее больше W_x, несмотря на то что тоньше стенка и полки. Правда, у швеллера меньше ширина полок.

Рассмотрим швеллерное изделие 20Сб. Ширина его полки такая же, как у представленных двутавров. За счет этого и благодаря большей толщине стенки 20Сб превосходит балку 20 по прочности. Однако этот швеллер уступает двутаврам 20С незначительно и 20Са прилично. Толщина полок у всех этих изделий сопоставима, а стенки – разная. Значение этого размера у швеллера 20Сб промежуточное между величинами для балок 20С и 20Сб. Из этого можно сделать однозначный вывод, что в случае испытания вертикальными нагрузками двутавр прочнее.

Швеллерное изделие 20Сб

Если сравнивать по моменту сопротивления W_y, то здесь все более очевидно. У швеллеров к боковым нагрузкам сопротивляемость выше, чем у двутавров. При этом прослеживается рост W_y по мере увеличения ширины полки у обоих этих изделий. Примечательно, что из представленных профилей самый большой W_y у гнутого швеллера 200x180x6 (все остальные профили, кроме его соседа по столбцу, являются горячекатаными изделиями) с полкой 180 мм.

Сравнив швеллеры 24Э, 22У и 30Л с представленными балками, можно убедиться, что типоразмер (номер профиля) решает не все. Главное, какие размеры поперечного сечения соответствуют рассматриваемому (выбранному) изделию. Увеличение высоты стенки (больший типоразмер) повышает прочность. Так, швеллер 30Л предпочтительнее двутавра 20 (если судить по W_x). Однако двум другим представленным балкам он уступает по прочности из-за более меньших толщин стенки и полок, а также ширины последних.

Сравнение гнутого швеллера 200x100x6 с балкой 20 не в пользу вообще этого вида проката. Оно показывает, что гнутые профили слабее горячекатаных. Это следует из первого сравнения – балки 20 со швеллером 20С.

4 Какой профиль лучше или что выбрать?

Двутавры больше ориентированы на использование в качестве несущих балок строительных конструкций. Их и изготавливают в основном больших типоразмеров: по ГОСТ 8239 с высотой стенки 100–600 мм и по ГОСТ 26020 – 100–1000 мм. Выпускают еще специальные по стандарту 19425 с номерами профилей 14–45 (высота стенки 140–450 мм).

Швеллеры – это универсальные изделия. Спектр их применения очень широк – от разнообразного использования в строительстве до установки в качестве деталей различной техники (от автомобильной до судов и так далее). Они очень удобны для изготовления различных металлических и прочих конструкций, так как полки у них выступают только с одной стороны. Поэтому швеллер легко можно крепить стенкой к другим элементам, обеспечив при этом плотное примыкание между ними.

Металлическая конструкция из швеллера

Швеллер тоже прекрасно подойдет в качестве несущей балки. Надо только чтобы его прочность соответствовала предполагаемой нагрузке. Разумеется, с запасом, впрочем, как и для двутавра. Однако для больших сооружений с протяженными пролетами между несущими балками и высокой нагрузкой на последние лучше подходят двутавры. Они устойчивей, все-таки прочней и жестче, а также на них лучше и удобней укладывать элементы перекрытия. Например, те же стандартные железобетонные плиты. На одну половину полки профиля ложится одна плита, а на другую – следующего пролета. Нагрузка при этом распределяется на двутавровой балке равномерно.

Швеллеры предназначены для использования в более легких конструкциях. Поэтому и выпускают их: горячекатаные с высотой стенки 50–400 мм (номера профилей 5–40) и гнутые – 25–410 мм.

Так что, какой из профилей лучше в конкретной ситуации, зависит в первую очередь от способа его применения, то есть для чего он нужен, а также от возможностей приобрести тот или иной вид (швеллер либо двутавр) и типоразмер. Ну и, конечно, нельзя забывать о требуемой прочности. Если последнее условие позволяет, то всегда можно заменить двутавр на подходящий швеллер и наоборот.

tutmet.ru

Стальной швеллер, который может превратиться в балку или колонну + Видео

Что такое гнутый стальной швеллер?

В металлопрокатной промышленности среди продуктов производства имеют место не только листовые материалы, но и элементы более сложной формы, такие, как горячекатаный и гнутый стальной швеллер, которые отличаются друг от друга только внешними углами, у второго они округлые из-за обработки стального листа на специальном профилегибочном станке.

Швеллер имеет П-образную форму, что очень удобно для соединения его в сложные каркасы. В них швеллер становится и несущими опорами, и поперченными перекладинами. Существует довольно большое количество марок этого металлопроката, существенно отличающихся друг от друга.

Продукт с маркировкой У представляет собой металлопрокатное изделие, внутренние поверхности полок которого имеют уклон, а вот П в характеристиках швеллера будет означать, что эти полки абсолютно параллельны друг другу. Помимо прочего, бывают экономичные швеллеры с прямыми полками, они обозначаются буквой Э, а также легкие элементы, обозначающиеся маркировкой Л.

Кроме швеллеров общего назначения широко используются и специальные, обозначающиеся буквой С, габариты их отличаются увеличенной толщиной стенок при стандартных высоте и ширине. Стоит также упомянуть материалы для производства вагонов, соответственно, их маркировка В, а также тракторов с обозначением Т.

Как правильно выбирать швеллер?

Все зависит от того, для чего вы хотите данный металлопрокат использовать. Если для починки балкона, то вам подойдет тот, расстояние между стенками которого соответствует толщине бетонной плиты. Если же вам нужен конструкционный вариант, то лучше всего обратиться к проекту. У легких и экономичных швеллеров толщина металла довольно невысока, в результате чего рассчитывать на высокую прочность конструкции из такого проката не приходится.

Другое дело специализированные швеллеры, тут уже может быть перегиб в противоположную сторону, то есть следует опасаться чрезмерного утяжеления каркаса здания, поэтому выбирайте высоколегированную сталь, так можно обойтись небольшими габаритными размерами проката. Длина швеллера для перекрытия проемов должна превышать их на 140 сантиметров, то есть с выносом по 70 сантиметров в обе стороны от проема.

Гнутый швеллер нередко используется в тех местах, где необходимо скрыть коммуникации, особенно если это низколегированная сталь, которая из-за малого содержания углерода способна выдержать чрезвычайно низкие температуры без ущерба для себя.

А теперь мы предоставляем вам некоторые сравнения швеллеров разных типов со схожими габаритами. Если швеллер общего назначения шириной 180 миллиметров с высотой полки 70 изготавливается из стали толщиной 5.1 миллиметра, то такое же изделие специального назначения, используемое в автомобилестроении, имеет толщину 9 миллиметров.

В целом, для строительных и ремонтных работ может быть использован любой швеллер, главное, чтобы его параметры были учтены в проекте. В частности, окантовка из швеллера в значительной степени укрепит любую растрескивающуюся по краям плиту, но брать для таких целей лучше металлопрокат с максимально широкой полкой, учитывая, что диапазон типоразмеров варьируется от 32 до 115 миллиметров.

Способы крепежа швеллера при его монтаже

В целом, использование швеллера в конструкциях для их усиления предусматривает два способа соединения данного типа металлопроката – болтовой или сварочный. Каждый из них имеет свои преимущества и недостатки, в частности, сварка – это сплавление в швах металла из двух соединяемых деталей, а значит, если работа сделана на совесть, можно не опасаться проникновения влаги между элементами конструкции, как это бывает при болтовом соединении.

Однако время, затрачиваемое на сварные работы, иногда непозволительно затягивает строительство. Перфорированный швеллер собрать намного проще, и скорость монтажа значительно повышается, однако, помимо указанного ранее недостатка болтового соединения есть и еще один.

Дело в том, что швеллер намного лучше металлической полосы или уголка выдерживает нагрузки как осевые, так и на изгиб, но перфорирование способно в значительной степени преимущества П-образной формы. Например, отверстия, проделанные с небольшими промежутками, могут в итоге стать местом разрыва швеллера, и, даже если все нормы и стандарты при сверлении будут выполнены, при некачественной антикоррозийной обработке конструкции можно ожидать появления очагов ржавчины именно в точках болтового соединения.

Впрочем, можно использовать оба способа соединения в комплексе, и в местах, куда сырости доступа нет, выполнять перфорацию, а на остальных участках осуществлять сварочные работы.

ogodom.ru
