Сифон для сливной раковины – компактный вариант в ванной для умывальника, применение Santek «Пилот» и материалы изготовления, устройство и принцип работы

Содержание

Как собрать и установить сифон для мойки на кухне + видео » SanDizain.ru

Канализационная система не может работать без главного атрибута – системы приема сточных вод. Сливная арматура представляет собой набор изогнутых патрубков, герметично соединенных между собой. Устанавливается на кухню и в ванную комнату. Чтобы вся система работала правильно, необходимо уделить внимание каждой ее части. Правильно подобранный для кухонной раковины и умывальника сифон гарантирует 50% успеха всей канализационной разводки.

Основная задача сливной арматуры

Предназначение системы слив перелив – обеспечение отвода сточных вод из раковины в канализационный стояк.

Но есть еще несколько дополнительных задач, выполняемых разными деталями этой системы:

  1. Защита системы водоотведения от засорения пищевыми отходами. С этой задачей помогает справиться защитная сетка, расположенная на горловине. Она находится непосредственно в мойке, и пользователь с легкостью может удалить скопившуюся грязь не разбирая сифон.
  2. Прохождение сточной воды от раковины к системе водоотведения. С этим легко справляются пластиковые или металлические антикоррозионные патрубки, устроенные таким образом, чтобы жир и другие отходы без задержек удалялись в канализацию и не образовывали отложений на внутренней части сливной арматуры.

    Очень важно правильно установить сифон, чтоб не допустить протечек

  3. Образование водяного затвора. Эту задачу выполняет непосредственно корпус изделия – сифон. Благодаря разнице высоты его дна и отводящего патрубка образуется водный затвор, с помощью которого газы, скапливающиеся в канализации, не выходят в жилое помещение.

Выбор сифона. Конструктивные особенности

Обычно система слив-перелив прилагается в комплект с мойкой, она предназначена специально для выбранной модели. Но если случилось так, что изделие не комплектуется сливной арматурой или установленный сифон вышел из строя, вам придется приобретать новый. Среди большого выбора сливных систем можно выделить несколько основных видов арматуры исходя из конструктивных особенностей каждого.

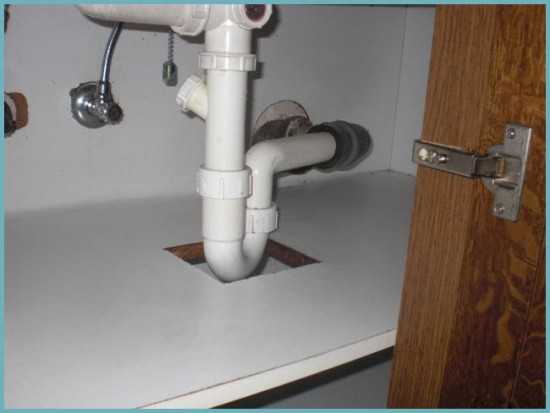

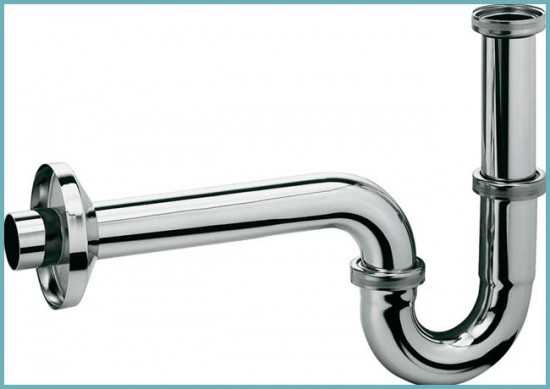

  1. Жесткий трубный сифон. Состоит только из набора труб, соединенных между собой или одной цельной трубы. Водный затвор образуется за счет изгиба основной части системы. Если сифон неразборный, то нижняя его часть оснащается ревизионным отверстием, закрытым пробкой. Оно необходимо для прочистки системы и удаления жирового налета.

    Жесткий трубный сифон

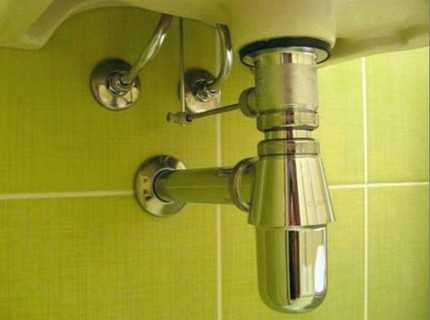

  2. Бутылочный. Основная часть выполнена в виде бутылки, в которой и образуется гидрозатвор. Отводящий патрубок может быть как жестким так и в виде гофрированной трубы. Главным отличием по сравнению с предыдущим типом выступает возможность легкого разбора корпуса сифона. Если в сливное отверстие мойки упал мелкий предмет, его легко можно извлечь, раскрутив нижнюю часть бутылки.

    Бутылочный сифон

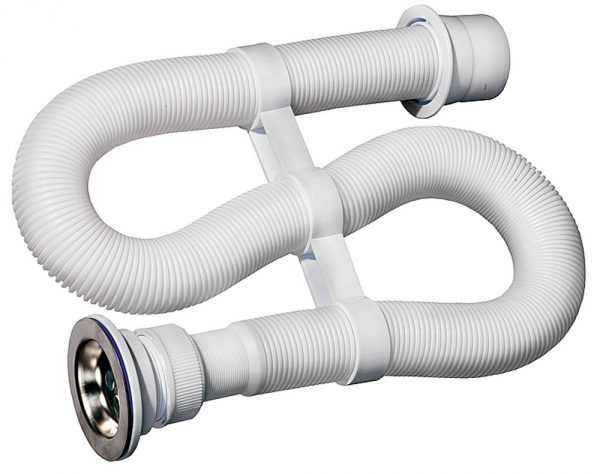

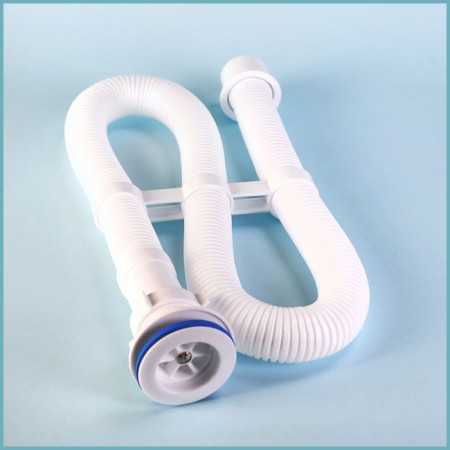

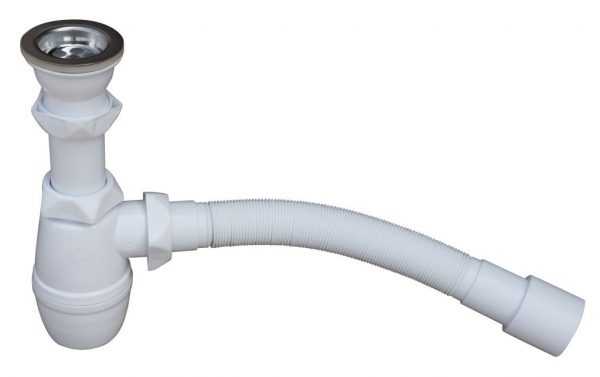

  3. Гофросифон. Самый простой вид сливной арматуры. Представляет собой гофрированный патрубок. Одним концом соединен с выпуском (часть, которая размещается в сливном отверстии), а другим в канализационную трубу. Эффект сифона достигается за счет S-образного изгиба трубы. Наиболее дешев и прост в монтаже и сборке, т.к. имеет наименьшее число составляющих элементов. Однако гофрированная труба очень быстро накапливает в себе жировые отложения.

    Гофросифон

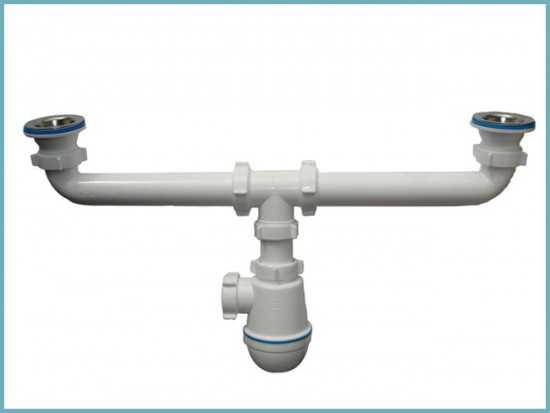

  4. Двойной сифон (тройной и т.д.). Используется исключительно в случаях, когда мойка имеет 2 или более чаш. Отличается удвоенной горловиной и выпуском, которые соединены общим сифоном.

    Двойной сифон

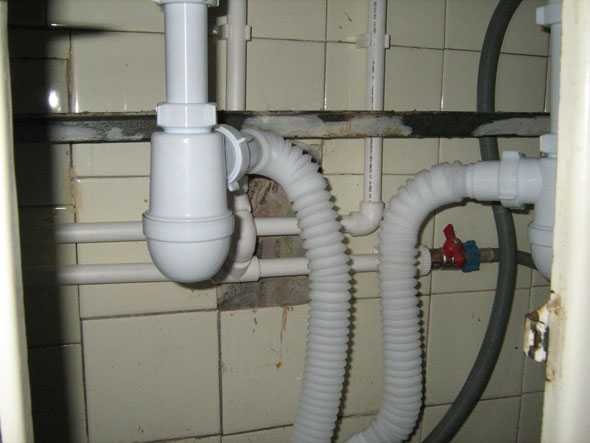

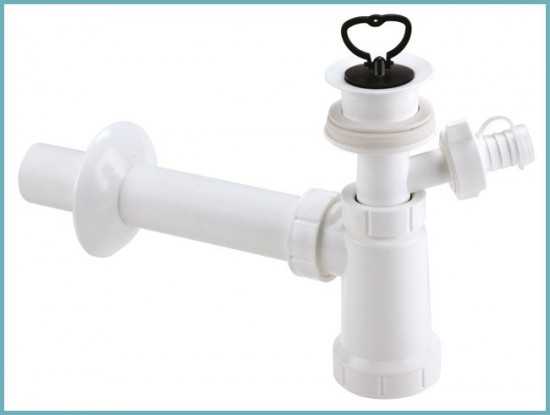

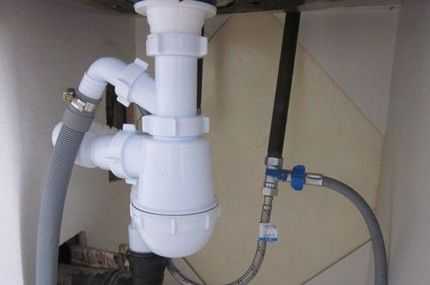

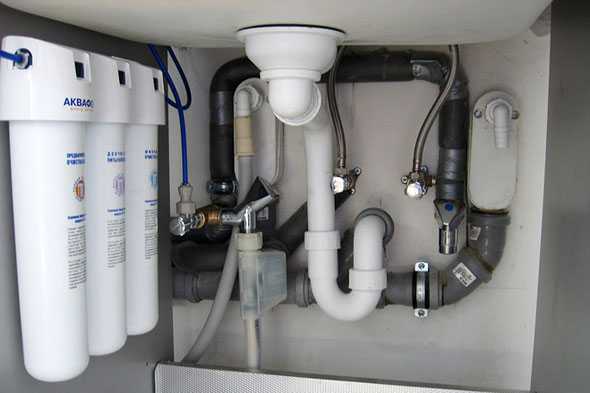

  5. Система с дополнительным отводом. Очень удобна для подключения стиральной машины. Оборудована дополнительным патрубком, который расположен на горловине — между выпуском и бутылкой.

    Система с дополнительным отводом

  6. Сифон с двумя дополнительными отводами. Обеспечивает подключение посудомоечной машины в комплект к стиральной.

    Сифон с двумя дополнительными отводами

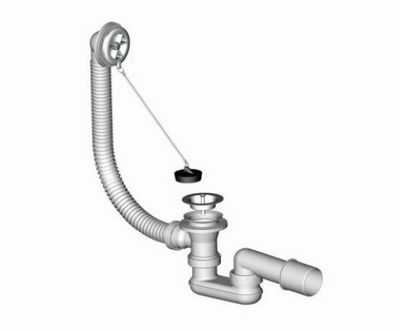

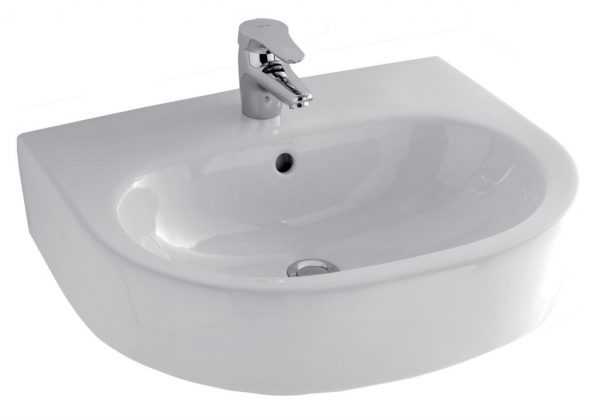

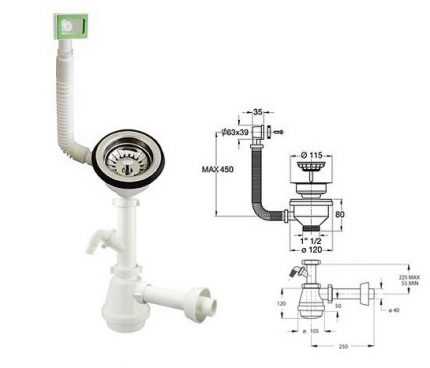

  7. Система слив-перелив. Многие мойки оборудуются отверстием перелива. Для таких моек выпускают специальные сифоны с переливным патрубком.

    Система слив-перелив

Важно! При выборе сифона лучше сначала проконсультироваться с сантехником. Он точно скажет какая сливная арматура больше подходит к вашей мойке.

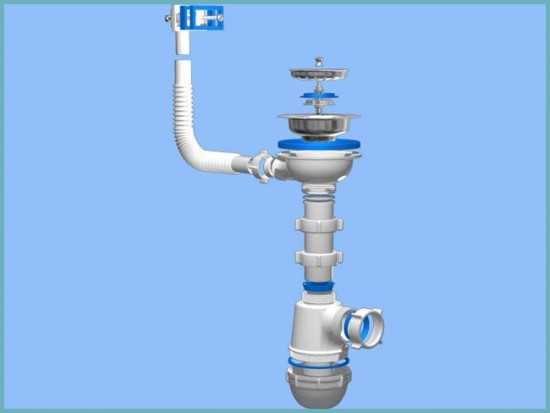

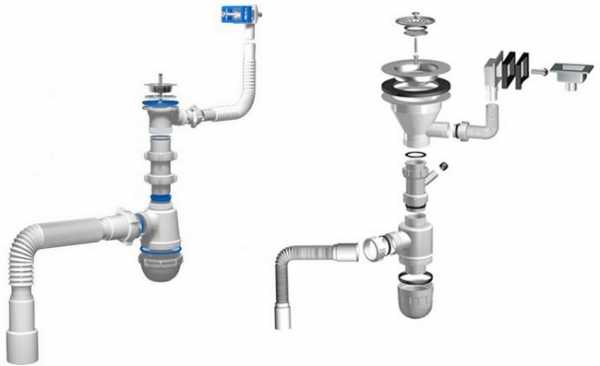

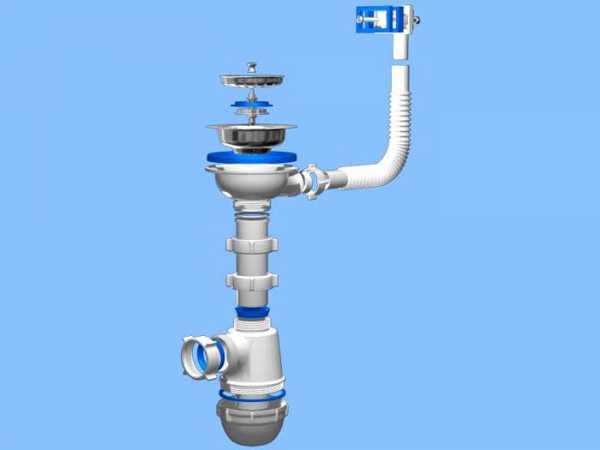

Комплектация системы слив перелив

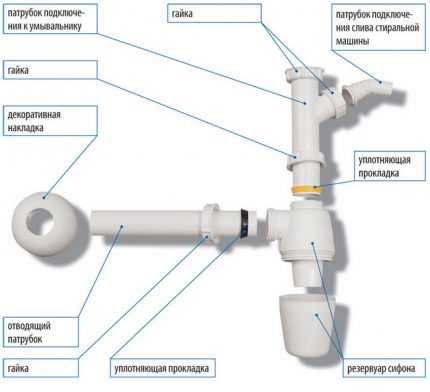

Для того чтобы собрать сливную систему необходимо знать все ее составляющие. Приведем список основных деталей сифона с переливом:

  • Выпуск. Верхняя часть системы. Крепится непосредственно на мойке состоит из 3 частей: сетка, болт, основание.
  • Горловина. Имеет широкую гайку с помощью которой прикручивается к выпуску. Может быть оснащена дополнительными патрубками для подключения кухонной бытовой техники.
  • Переливной шланг.Прикручивается к выпуску или горловине с помощью пластиковой гайки.
  • Крепление переливной сетки. Металлический болт, который вкручивается со стороны чаши мойки.
  • Тело сифона. Бутылка, в которую с помощью конусного уплотнителя входит горловина сифона.

Комплектация системы слив перелив

  • Отводящий патрубок. Замыкающее звено сифона, соединяющее сливную арматуру с канализационной системой. Крепится к бутылке с помощью широкой пластиковой гайки.
  • Набор уплотнителей и манжет для сборки системы слив перелив.

Каждая деталь соединяется с соседней только через резиновый уплотнитель. Без прокладок и манжет в системе образуются протечки.

Важно! Проверяйте правильность установки прокладок. Не допускайте нарушения их целостности и замятия.

Используя полный перечень составляющих деталей и инструкцию можно собрать изделие самостоятельно.

Установка сифона: пошаговая инструкция

Установку сантехники в целом и сливной арматуры в частности лучше доверить профессионалам. Но никто не осудит вас, если вы решите сделать это самостоятельно. Пластиковые системы не нуждаются в дополнительных инструментах, пригодится только отвертка для установки выпуска. Все составные части вкручиваются руками. Вооружитесь фото инструкцией, хорошим настроением и можно приступать.

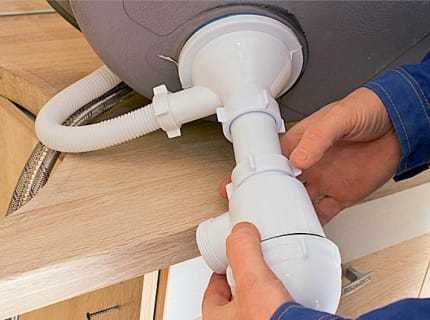

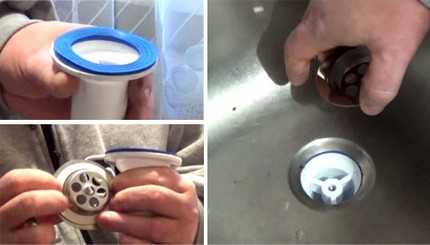

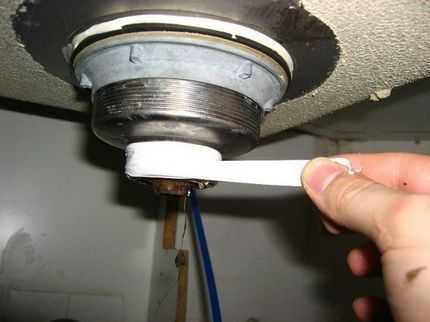

Первым делом прикручивается верхняя часть выпуска. Зачастую она выполнена из нержавейки. В комплекте сливной системы есть уплотнительное кольцо для декоративной сетки. Положите его на сливное отверстие мойки, снизу прижмите резиновый уплотнитель и оставшуюся часть выпуска. Крепко скрутите две части винтом. Проверьте не сместились ли уплотнители.

Схема: установка сифона

Присоедините шланг перелива к выпуску, а сетку к мойке, закрутив нержавеющий болт аналогично системе выпуска. Собранный сифон прикрутите к выпуску с помощью пластиковой гайки, расположенной на горловине. Обязательно проверьте наличие плоской прокладки. Закручивайте гайку до упора рукой. Не стоит сильно налегать на нее. Пластик может не выдержать давления и лопнуть.

Таким же образом прикрутите к телу сифона отводящий патрубок. Обязательно проверьте наличие уплотнителя. Затем присоедините отводящий патрубок к канализационной системе, используя конусный уплотнитель. Устанавливается он, как и на горловине сифона, зауженной частью в сторону отверстия, в которое вставляется патрубок.

Комплектация сифона

При разнице диаметров патрубка и отвода канализационной системы, можно использовать редукционные пластиковые или резиновые переходники.

Совет. Для лучшей герметизации смажьте все манжеты и прокладки силиконовой смазкой. Вход отводной трубы в канализационную можно дополнительно герметизировать санитарным силиконом.

После установки системы необходимо выполнить пробный пуск. Для этого нужно наполнить мойку водой до переливного отверстия. Вначале проверить его работу. Затем откройте слив, вода стремительно направится в канализацию. Внимательно осмотрите каждое соединение сифона. Если на нем не образовалось ни одной капли, значит, монтаж был проведен успешно.

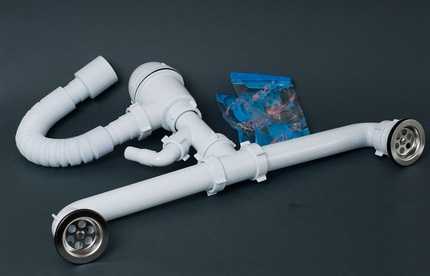

Подключение сифона к двойной мойке

Как продлить жизнь сливной системе

Многие хозяйки стараются продлить жизнь каждому из своих кухонных помощников. Не исключение и сливная система мойки. Ее поломка не только парализует работу на кухне, но и может причинить немало вреда, затопив всю комнату.

Чтобы избежать протечки, нужно проверить все части системы

Протечка сифона происходит, как правило, вследствие износа уплотнителей. Для того чтобы они служили гораздо дольше, перед установкой обязательно обработайте их специальной смазкой, можно силиконовой. Также дать течь сифон может из-за возникновения трещины на одном из патрубков или бутылке. Это происходит если перетянуть гайки при установке.

Совет! При покупке внимательно осмотрите изделие на предмет трещин и сколов, которые впоследствии могут стать причиной очень неприятной ситуации – протечки.

Для того чтобы сливная система не засорялась необходимо вовремя прочищать тело сифона от загрязнений.

Прочистка сифона

Сделать это можно несколькими способами:

  • потоком горячей воды;
  • вантузом;
  • химическими средствами для очистки канализационных систем;
  • выкручиванием нижней части сифона и очищением его вручную.

Не забывайте о профилактических очистках и щадящих средствах. С их помощью вы сможете забыть о ремонте сливной системы на долгое время.

Устройство сифона для мойки: видео

Подключение сифона к раковине: фото




sandizain.ru

сборка и установка слива перелива

Современный человек настолько привык к коммунальным удобствам, что порой не вникает, как они работают. Интересоваться этим многие из нас начинают, когда назревает вопрос ремонта.

Так, установка того же умывальника требует определенных знаний, как выбрать слив для раковины, выполнить монтаж сифона и подключить систему к коммуникациям.

Каждый из этапов монтажа имеет свои нюансы, знание которых позволит уберечь сливную конструкцию от возникновения протечек в процессе эксплуатации.

Содержание статьи:

Предназначение и конструкция слива

Слив для раковины представляет собой изогнутую конструкцию, основными элементами которой выступают сифон и сливная труба.

При смыве вода через сливное отверстие сначала поступает в сифон и, продвигаясь по изогнутому «колену», опускается в общий сток

Наружным элементом сливного отверстия выступает металлическая решетка, которая защищает трубу от попадания волос и мелкого мусора.

Расположенный чуть ниже сливного отверстия сифон выполняет две ключевые функции:

  • Защищает сливную трубу от засорения отходами, проникающими через отверстие в раковине.
  • Препятствует распространению неприятного запаха, поступающего из канализационной трубы.

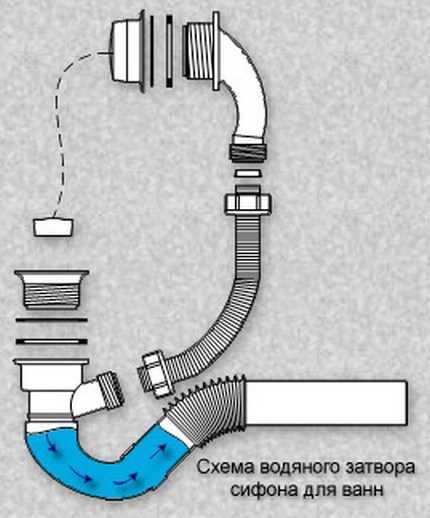

Главный секрет сифона – в его изгибе.

Благодаря такому конструктивному решению вода полностью не покидает трубу, образуя своеобразный водный затвор, который и препятствует распространению в помещении канализационных «ароматов».

Пластиковая модель одним сливным отверстием с диаметром трубы в 32 мм – самый простой вариант сифона для раковины

В комплектацию устройства входят такие элементы:

  • корпус;
  • выпускной патрубок;
  • резиновые и пластиковые манжеты;
  • декоративная накладка на отверстие;
  • резиновые пробки;
  • гайки и винты.

В случае засорения системы этот сифон легко снимается и прочищается механическим, химическим способом или посредством давления направленного потока струи. Чтобы предупредить такие ситуации производители рекомендуют приобретать сливы для раковины, оснащенные переливом.

Конструкция системы отличается тем, что снабжена дополнительной трубкой, выполненной из гнущейся гофры или жесткого пластика. Она соединяет отверстие в верхней стороне бортика раковины с частью системы слива, которая расположена перед сифоном.

Фиксируется такая зигзагообразная трубка в нужном положении с помощью хомута из пластика.

Виды сливных устройств под раковину

По принципу устройства

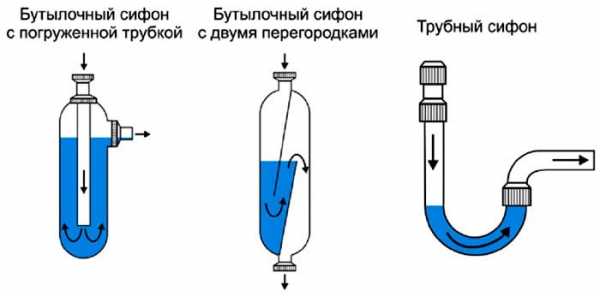

Сливные системы для раковины делятся на два типа:

  • Бутылочные. В сифонах бутылочного типа водяной затвор обустроен погруженными друг в друга цилиндрами. В полости колбы сифона обустроен отстойник. Продвигаясь вниз посередине внутренней трубы, стоки опускаются на дно сифона и затем, поднимаясь через щели внутреннего и наружного цилиндра, попадают в канализацию.
  • Трубные. Сливные системы трубного варианта представляют собой двухоборотные конструкции, в которых гидрозаслон обустроен посредством колена трубы. Изгиб трубы может быть выполнен в форме «S» или «U».

Сифоны бутылочного типа свое название получили из-за формы, внешне напоминающей бутылку. Простые в монтаже и удобные в эксплуатации бутылочные устройства сегодня наиболее востребованы среди потребителей.

Благодаря тому, что вывод из сифона располагается примерно посередине колбы, гидрозатвор в системе не пересыхает долго. При необходимости подсоединения нескольких сливов, сифон может быть оснащен дополнительным элементом.

Конструкции бутылочного типа хороши еще и тем, что могут включать дополнительные патрубки для подключения стиральной машины

Сливные устройства трубного исполнения сегодня применяются довольно редко. Модернизированным вариантом устройств двухоборотного типа выступает конструкция, оснащенная гофрированной пластиковой трубой.

Мягкость и гибкость материала позволяет придавать трубе изогнутую форму, фиксируя ее в нужном положении.

В продаже встречаются также устройства смешанного типа.

Конструкции смешанного типа объединяют в себе элементы конструкций бутылочного типа и гофрированный шланг, входящий в комплектацию трубной системы

Используемый при обустройстве сливных систем смешанного типа гофрированный сифон является разновидностью изогнутой трубы. Отличие лишь в том, что часть с изгибом выполнена в виде подвижного шланга, а не сплошной трубы.

Существуют и варианты сифонов, разработанные для нестандартных раковин. Так, для подключения сливной системы под умывальник, оснащенный двумя чашами, можно приобрести сдвоенный сифон, который будет иметь два выпуска.

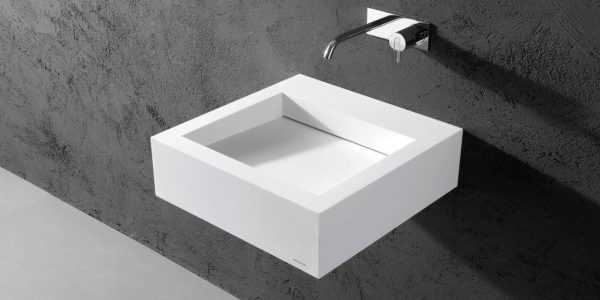

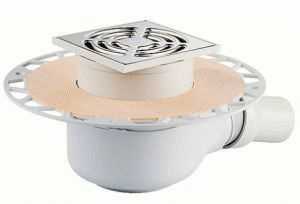

Отдельно стоит выделить сифоны скрытого монтажа. Они, хоть и стоят на порядок дороже описанных выше моделей, но идеально подходят для подключения раковин, установленных на открытых полках.

Сливные системы конструкций этого типа прячутся за декоративный экран в небольшую нишу.

В продаже представлены гофры с патрубками D32, D40 и D50 мм, но можно найти и универсальные изделия со ступенчатым концом излива, которые подходят под любые размеры

Универсальные гофры с патрубками оснащены накидными пластиковыми манжетами. Но стоит учитывать, что переходные манжеты не будут гарантировать такую надежность, как те же трубы расчетного диаметра.

По материалу изготовления

Материалом изготовления слива перелива для раковины могут выступать сплавы металлов или полимерные материалы. Главным преимуществом пластика является невысокая стоимость и устойчивость к образованию коррозии.

Срок службы ПВХ изделий сравнительно мал. Да и к тому же они не отличаются высокими герметизирующими свойствами. По этой причине все состыковочные элементы снабжены резиновыми прокладками.

В некоторых европейских странах изделия, выполненные из ПВХ материала, запрещены для бытового использования.

Ведущие производители сантехнического оборудования при создании полимеров включают в их состав компонент, который препятствует оседанию и росту бактерий на поверхности пластика.

Благодаря этому внутренние стенки ПВХ изделий даже в процессе длительной эксплуатации не покрываются слизью и слоем грязи.

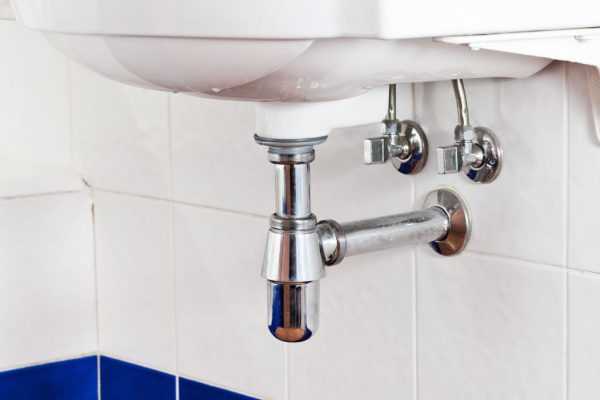

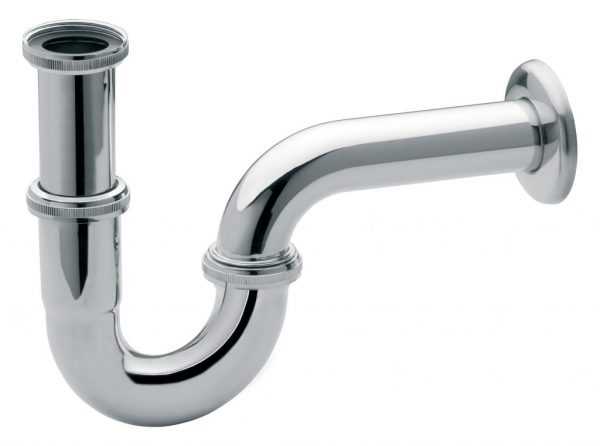

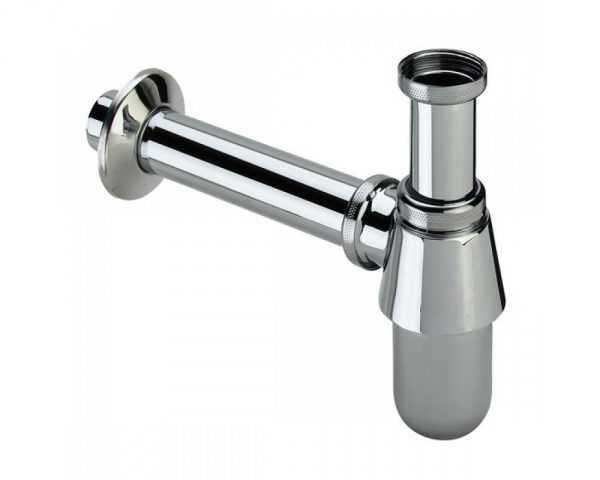

Если выбирать среди металлических изделий, то наибольшей популярностью пользуются модели, выполненные из бронзы или латуни. Они более прочны и долговечны, но, в отличие от пластика, со временем поддаются окислению.

Монтаж по месту металлических конструкций может вызывать сложности в том случае, если необходимо укоротить отводную трубу.

Выполнить это можно лишь при наличии соответствующего инструмента и владения навыками обращения с ними.

Внутренние стенки металлических сливных устройств могут скапливать грязь, что нередко приводит к образованию засоров и пробок

Чтобы предупредить скопление по внутренним стенкам грязи и образование засоров, выбирайте металлические изделия, покрытые защитной пленкой хрома.

Особенности установки слива с переливом

В комплекте к каждому сифону прилагается инструкция, содержащая подробную информацию о том, в какой последовательности необходимо собирать слив. Так что трудностей со сборкой и монтажом устройства не возникнет даже у новичка.

Но мы все же остановимся на каждом этапе более подробно.

Для монтажа системы слива перелива потребуются:

  • сифон;
  • герметик;
  • изоляционная лента;
  • разводной ключ;
  • плоская отвертка;
  • хлопчатобумажная салфетка;
  • ведро.

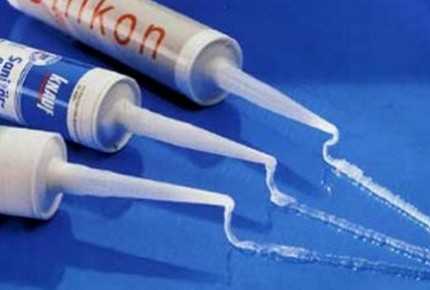

Герметик лучше выбирать на каучуковой или силиконовой основе, предназначенный для работ с сантехническим оборудованием

Сборка системы

Первым делом проводят соединение слива с раковиной. Для этого выбранный прибор помещают под раковину и производят предварительную примерку соответствия размеров.

Затем проверяют надежность соединения нижней пробки, поскольку именно она принимает на себя постоянное давление системы.

Для этого необходимо пробку отвернуть по резьбе и проверить на наличие повреждений: сколы, дефекты резинового уплотнителя.

Перед сборкой конструкции обязательно проверяют стыковочную поверхность корпусной резьбы. При обнаружении заусениц устранить их можно, аккуратно срезав острым лезвием или ножом.

При несоблюдении этого условия острые пластиковые заусеницы в процессе монтажа могут повредить кольцевую прокладку.

Перед монтажом проверяют качество стыковочных узлов, резьбового соединения, установленных прокладок, соединительных гаек

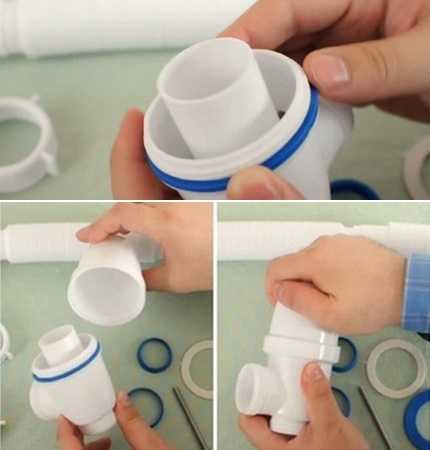

Собирают колбу прибора в такой последовательности:

  • На резьбовое соединение верхней части сифона надевают кольчатую прокладку.
  • Посредством резьбового соединения прикручивают дно сифона.
  • На трубку-излив накладывают подходящую по размеру кольчатую прокладку и одевают две затяжные гайки.
  • Вставив трубку-излив в верхнее отверстие корпуса сифона, насаживают его на необходимую высоту и неплотно затягивают гайку.
  • Поместив в сифонную крышку большую резиновую прокладку, привинчивают гайкой к корпусу слив.

Вложенную в паз кольцевую прокладку покрывают тонким слоем герметика. Для большей надежности им обрабатывают и нижнюю часть резьбы пробки. Пробку ввинчивают на корпус до упора, не прилагая лишних усилий.

На стыке корпуса и крышки для герметизации соединения лучше использовать подмотку. Благодаря этому крышку будет легко снять в случае необходимости очистки системы.

Перед тем как собрать перелив, определяют высоту трубки. Она напрямую зависит от глубины выбранной раковины. Снабженную фиксаторами часть трубки соединяют с основным патрубком.

Собранную трубку крепят к раковине, не забывая проложить между поверхностями резиновую прокладку. Соединение патрубка перелива с отводом слива фиксируют гайкой.

Выполненную из пластика гайку необходимо закручивать вручную, не прибегая к использованию каких-либо инструментов.

Наглядно процесс сборки представлен в видео:

Монтаж конструкции

Для подключения системы первым делом перекрывают подачу воды.

Проверив совместимость защитной решетки со сливным отверстием раковины, соединяют элементы, разместив между ними резиновую прокладку

Для этих целей лучше использовать прокладку, толщина которой не более 5 мм. Если же размер решетки-фильтра превышает диаметр углубления раковины, установку лучше осуществлять без использования прокладки, но с применением герметика.

Параллельно на бортик отводного патрубка крепят резиновую прокладку. С другого конца патрубка снимают фаску, чтобы обеспечить его свободный завод в сифон.

Чтобы соединить патрубок с раковиной берут винт D6 мм и, вставив его в защитную решетку, прикручивают плоской отверткой. Прежде чем затянуть винт, следует убедиться, что патрубок точно совпадает с отверстием в раковине.

После этого трубу водоотвода состыковывают с выходным патрубком. Главное в процессе монтажа – соблюдение герметичности соединений.

Хоть давление в сливных системах, как правило, низкое, но пренебрегать надежной герметизацией соединений точно не стоит. Получить герметичное соединение помогает также использование сантехнической подмотки.

К собранной конструкции колбы сифона по такой же технологии присоединяют подключенную к сливу трубу выпуска

На завершающем этапе монтажа соединяют систему слива с канализацией. Прежде чем вставлять установочную манжету в канализационный патрубок, ее стоит промазать герметиком.

В манжету вставляют выпускной конец отводящего трубопровода.

Подключение лучше выполнить в виде жесткой сборки. Для этого с помощью гайки и конусной прокладки соединяют выставленный под требуемым углом канализационный отвод с коммуникационной трубой.

Используя при подключении мягкую трубу, старайтесь длину горизонтальных участков делать такой, чтобы они не провисали при эксплуатации

Если размеры отвода и канализационной трубы не совпадают, при состыковке элементов используйте пластиковый переходник, приобрести который можно в отделе сантехнического оборудования.

Чтобы предупредить распространение запаха, идущего с канализации, раструб трубы следует снабдить специальной резиновой манжетой.

При выборе манжеты учитывайте, что ее внутренний диаметр должен быть чуть меньше наружного размера отводной трубы.

Проверка работоспособности

Проверить герметичность соединений можно, включив воду. Для наглядности можете застелить участок пола, размещенный непосредственно под сливной системой бумажной или тканевой салфеткой.

На ее поверхности быстро проявятся все пятна от стекающих капель воды.

Если вода, проходя через сифон, уходит в канализацию, а места соединения деталей не протекают – все в порядке. Убедившись, что система не дает протечек, можете считать, что слив полностью готов к работе.

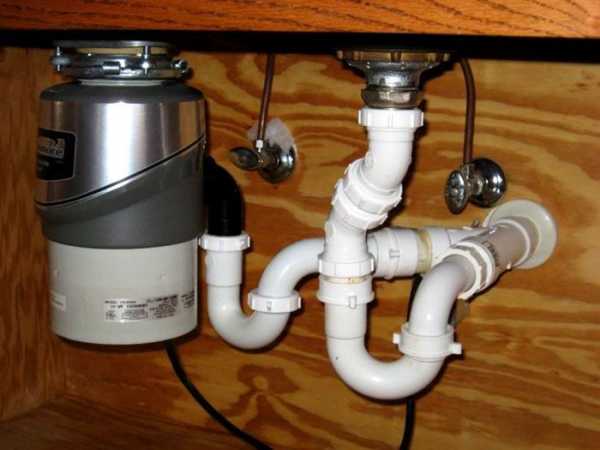

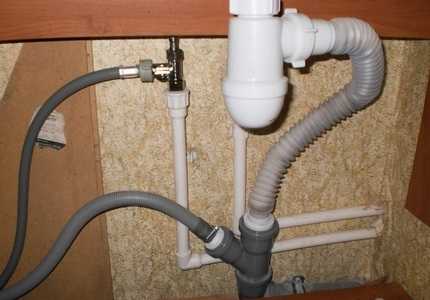

Разветвленные сифоны, к которым подключают стиральные машины, монтируются по такой же технологии.

Отличие установки лишь в том, что к отводам сифона будут прикручивать гибкие шланги бытовой техники.

Видео: совет мастера, как подключить слив к канализации

vannapedia.ru

сборка и установка слива с переливом

Слив для раковины, как и любое другое сантехническое оборудование, уязвим перед поломками. Его установка – несложная процедура, ради проведения которой нет смысла приглашать профессионального сантехника.

Как устроен слив для раковины и какие нюансы учитывать при монтаже устройства, рассмотрим подробнее.

Содержание статьи:

Предназначение и конструктивные особенности

Слив для раковины в ванной или на кухне с переливом являет собой изогнутую конструкцию, ключевое предназначение которой – перенаправлять излишки воды в канализацию, препятствуя тем самым переполнению чаши раковины.

Устройство сливной системы практически идентично как для раковины, так и ванны.

В момент смыва вода сначала поступает в полость сифона, откуда перетекает в изогнутое «колено» и продвигается в направлении общего стока

Конструктивно слив перелив для мойки или раковины состоит из таких элементов:

  • сифон с гидрозатвором – являет собой «U»-образный элемент, который выполняет двойную задачу: препятствует источению зловонного запаха из канализации и защищает расположенную ниже сливную трубу от засорения.
  • сливная труба – выполнена из гофрированной или жесткой пластиковой трубы и предназначена для перенаправления стоков в систему канализации.

Главный секрет функциональности сифона в его конструктивном исполнении. За счет изгиба вода полностью не покидает трубу. Образованный водный затвор и выступает преградой проникновения канализационных «амбре» в сливное отверстие.

Самый простой вариант сифона являет собой пластиковую конструкцию, собранную из патрубков разной конфигурации и манжет диаметром в пределах 32-40 миллиметров

Такие конструкции удобны тем, что в случае засорения их не составит труда снять и прочистить механическим либо химическим способом.

Хотите установить более долговечное устройство, которому не так страшны засорения? В этом случае лучше приобрести конструкцию в виде слива перелива для раковины. От моделей традиционного исполнения она отличается тем, что оснащена дополнительной трубкой.

Это устройство соединяет отверстие, проделанное в верхней стороне бортика чаши, с расположенными перед сифоном элементами системы слива. Благодаря этому перелив отводит жидкость из раковины, предупреждая тем самым переполнение чаши.

Вспомогательная трубка, выполняющая функцию перелива, может быть изготовлена из жесткого пластика либо же гнущейся гофры; она фиксируется к элементам конструкции посредством пластикового хомута

С наружной стороны сливное отверстие прикрывает решетка. Она выполняет защитную функцию, задерживая мелкий мусор и волосы, предохраняя тем самым систему от засорения.

Основные виды сливных устройств

Существует несколько типов сливных систем. Один из самых распространенных вариантов – конструкция, слив в которой крепится посредством большой запорной гайки. Этот метод крепления можно встретить даже в санузлах домов, построенных еще более двух десятков лет назад.

Классификация по принципу устройства

Сливные сифонные системы, используемые при подключении раковин, бывают трех видов: колбообразные, коленные и комбинированные. Они различаются по типу конструкции:

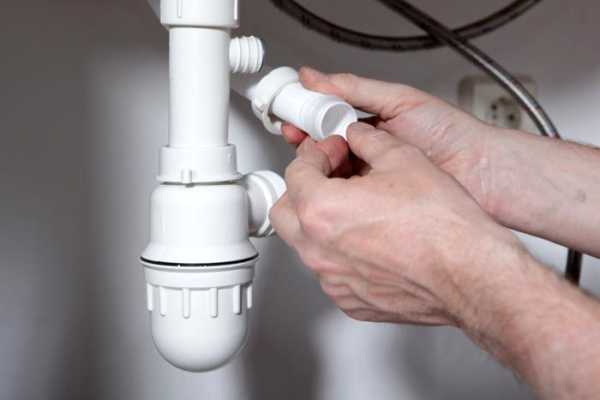

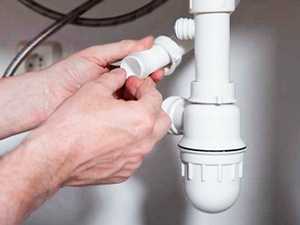

  1. Бутылочные или колбообразные. Основными элементами конструкции выступают два погруженных друг в друга цилиндра. Внутри колбы устройства установлен тройник, распределяющий жидкость и образующий гидрозаслон.
  2. Трубные. Основным элементом двухоборотной конструкции выступает «S» или «U»-образный изгиб трубы, который и образует гидрозаслон.
  3. Устройства смешанного типа. Помимо конструктивных элементов бутылочной конструкции, дополненных двумя перегородками, они оборудуются гофрированным шлангом.

В устройствах бутылочного типа стоки, поступая в сифон, продвигаются вниз по внутренней трубе меньшего диаметра. Достигнув дна, стоки поднимаются через полость между внутренним и наружным цилиндром и отводятся в канализационную трубу.

Модели бутылочного исполнения свое название получили из-за продолговатой формы резервуара, которая внешне очень напоминает этот стеклянный сосуд

Бутылочные сифоны выгодны тем, что даже при редком использовании сантехнического прибора гидрозатвор в системе не пересыхает довольно долго. Такой эффект достигается за счет того, что вывод из сифона размещается приблизительно по середине колбы.

Многие хозяева отдают предпочтение сифонам бутылочного исполнения и по той причине, что в случае необходимости к ним всегда можно подключить несколько сливов. Для этого конструкцию необходимо лишь оснастить дополнительным элементом.

Оснастив сифон бутылочного исполнения вспомогательным фитингом, вы всегда можете подключить к сливной системе дополнительный патрубок от стиральной машины

Хорошо зарекомендовали себя в работе сифоны смешанного типа. Гофросифон, задействуемый при обустройстве сливной конструкции смешанного типа, является модифицированным вариантом обычной изогнутой трубки.

Ключевое отличие трубы, применяемой при обустройстве сливной конструкции смешанного типа – она представляет собой не жесткую деталь, а подвижный гибкий шланг

В отличие от аналогов бутылочного и трубного исполнения среди комбинированных вариантов не бывает моделей с раструбами, а потому к ним нельзя присоединить системы перелива и бытовую технику.

Деление по материалу изготовления

Представленные в продаже сливы для раковин в зависимости от материала изготовления бывают двух типов: те, что выполнены из полимеров и те, которые сделаны из сплавов металла.

Полимерные изделия славятся невысокой ценой и простотой монтажа. Конструкции, оснащенные гофротрубой, удобно регулировать по длине.

Но срок службы ПВХ конструкций сравнительно недолог. Да и герметизирующие свойства собранных конструкций оставляют желать лучшего. Поэтому все состыковочные элементы в обязательном порядке при сборке оснащают резиновыми прокладками.

В стремлении снизить риск засорения внутренних стенок труб от наслоений грязи ведущие производители при создании полимерных изделий включают в их состав антибактериальные компоненты

В плане надежности и долговечности более выгодны металлические элементы сливных систем. Наиболее востребованы в бытовом применении модели из цветных металлов: латуни и бронзы. Выполненная из таких материалов обвязка часто имеет хромированное покрытие, за счет чего приобретает довольно презентабельный внешний вид.

Единственным недостатком металлических труб является склонность внутренних стенок задерживать и накапливать слизь и грязь, что может спровоцировать образование засоров

Для предупреждения скопления грязевых отложений на внутренней поверхности стенок в процессе изготовления производители покрывают металлические изделия защитной пленкой хрома.

Монтаж металлических конструкций не представляет особых трудностей. Заминка может возникнуть лишь на этапе, если понадобиться укоротить отводную трубу.

Сифоны для нестандартного оборудования

Для нестандартных моделей сдвоенных «парных» раковин используют сифоны, оснащенные двумя выпусками. Такие сифонные устройства подключаются к сливам обеих раковин, а немного ниже по ходу стекания отработанной воды они объединяются в общую колбу.

Как и у одинарных моделей, конструкция у сифонных устройств сливных систем с двумя выпусками бывает трубного исполнения или бутылочного типа

Вам необходимо подключить к коммуникациям раковину, размещенную на открытой полке? Тогда выберите модель, предполагающую скрытый монтаж. Да, по цене она выйдет несколько дороже традиционных вариантов, но зато позволит полностью скрыть малоэстетичные элементы коммуникаций.

Помимо гофротруб D32/40/50 мм в продаже можно найти и универсальные изделия, оснащенные ступенчатым концом излива, которые удобно приспосабливать под любые размеры

Сливные системы таких конструкций не составит труда спрятать в нишу, прикрыв декоративным экраном. Но стоит помнить, что, если изгиб отводящей трубы получится слишком коротким, велик риск появления малоприятного канализационного «аромата».

Технология установки слива с переливом

В том, чтобы установить слив перелив собственными силами, нет ничего сложного. В комплекте к каждому устройству обычно прилагается инструкция. В ней содержится информация о том, в какой последовательности нужно собирать конструкцию.

Шаг #1. Подготовка необходимых материалов и инструментов

При всем многообразии моделей сливного оборудования технология их установки практически идентична. Поэтому, даже если на вашем сантехническом приборе была установлена сливная система, к примеру, бутылочного типа, вы с легкостью сможете заменить ее на тот же комбинированный вариант.

Независимо от конструктивного исполнения любой слив работает по принципу двух сообщающихся сосудов: в верхней точке расположен впускной патрубок, принимающий отработанную жидкость из раковины, ниже – сливной шланг, выводящий ее в канализацию, а между ними – гидрозатвор

В комплектацию стандартного сифона входят такие элементы:

  • корпус устройства;
  • отводной патрубок;
  • декоративная накладка на слив;
  • пластиковые и резиновые манжеты;
  • соединительные гайки и винты;
  • резиновые плоские прокладки.

Чтобы лучше понять, в какой последовательности нужно собирать конструкцию, разложите все элементы сифона на столе или на полу.

Для работ с сантехническим оборудованием (герметизацией соединений) лучше всего выбирать полужидкий герметизирующий состав на силиконовой либо каучуковой основе

Установку системы невозможно будет выполнить без набора необходимых инструментов. Для работы потребуются:

  • плоская отвертка;
  • разводной ключ;
  • ФУМ-лента;
  • герметик;
  • емкость для сбора воды;
  • хлопчатобумажная ткань.

Если в процессе работы потребуется обрезать трубы и гофру до нужного размера, заранее подготовьте рулетку и ножовку. Для шлифовки краев трубы – наждачную бумагу.

Шаг #2. Демонтаж старого сифона

Чтобы снять отслужившее свой срок сифонное устройство, нужно в решетке, расположенной в сливном отверстии, открутить установленный по центру винт.

Нередко винт и гайка сливной решетки в процессе эксплуатации «прикипают» друг к другу. Если открутить их никак не удается, то демонтируйте сначала нижнюю часть сифона, оставив нетронутым верхний патрубок. Путем вращения этой детали вы поможете освободиться присохшей гайке и винту.

Демонтировав старое оборудование, нужно прочистить внутреннюю полость канализационного патрубка, удалив из него остатки грязи и раскрошившегося цемента

С момента демонтирования старого сифона до начала подключения нового оборудования канализационный раструб лучше «закупорить» ветошью или пробкой соответствующего размера.

Шаг #3. Сборка элементов конструкции

При установке трубной сливной системы сборку конструкции можно выполнять в процессе монтажа, последовательно «нанизывая» все элементы. Если же приходится работать с колбообразной системой, перед тем, как собрать такой слив для раковины, необходимо провести ряд подготовительных работ.

Первым делом устройство помещают под чашу и выполняют предварительную примерку с тем, чтобы убедиться в соответствии размеров. После этого проверяют надежность крепления нижней пробки. Для этого пробку откручивают по резьбе и осматривают, есть ли сколы и другие изъяны резинового уплотнителя. Пренебрегать этим этапом не стоит, поскольку нижняя пробка постоянно принимает на себя давление системы.

Перед сборкой конструкции необходимо также проверить стыковочную поверхность корпусной резьбы на предмет обнаружения дефектов и заусениц

В случае обнаружения на поверхности заусениц, их можно срезать остро заточенным ножом. Если их не удалить, они могут повредить кольцевую прокладку в процессе монтажа.

Убедившись в качестве установленных прокладок и резьбового соединения, приступают к сборке колбы. Работу выполняют в несколько этапов:

  1. Надев на резьбу устройства резиновую прокладку, прикручивают дно.
  2. На концы трубки-излива надевают по прокладке, а сверху по затяжной гайке.
  3. Вставив конец трубки-излива в отверстие верхней части корпуса сифона, фиксируют его в заданном положении путем затягивания гайки.
  4. Оснастив крышку устройства резиновой прокладкой, слив прикручивают гайкой к корпусу.

Чтобы повысить надежность соединения, кольцевую прокладку, вложенную в паз, нужно покрыть герметизирующим составом. Им же стоит покрыть и нижнюю часть резьбового соединения.

Чтобы иметь возможность в случае ремонтных работ легко открутить крышку устройства на стыке корпуса при герметизации соединения, сделайте сантехническую подмотку ФУМ-лентой

После этого раковину устанавливают на посадочное место и приступают к монтажу сливного устройства.

Шаг #4. Особенности сборки перелива

Имея дело с моделями, оснащенными переливами, прежде чем собрать этот элемент, нужно определить высоту трубки. Этот параметр должен соответствовать глубине чаши. Если все совпадает, трубку соединяют на заданной высоте с основным патрубком.

Если переливная трубка являет собой сборную конструкцию, то ее высота легко регулируется по принципу телескопического раздвигания. Гофрированная труба просто растягивается до необходимой длины и перегибается в нужном месте.

Прежде чем затягивать винт, проследите, чтобы отвод переливной трубки точно совпадал с предусмотренным под его установку отверстием в бортике чаши

При фиксации переливной трубки к раковине не забудьте между поверхностями проложить идущую в комплекте резиновую прокладку. Место присоединения отвода с патрубком перелива фиксируют прижимной гайкой. Чтобы не повредить соединение, гайку закручивают вручную, не прилагая особых усилий.

Шаг #5. Монтаж сливного устройства

Перед тем, как подключать собранную конструкцию к сточной системе, поверхность раковины в районе сливного отверстия тщательно обезжиривают и очищают. В процессе монтажа первым делом совмещают со сливным отверстием чаши защитную решетку, оснащенную 5-6 делениями.

Если диаметр сливного отверстия и размер решетки совпадает, достаточно установить прокладку, если же есть небольшие разбежности – дополнительно задействуют герметик

Верхний торец отводного патрубка оснащают резиновой прокладкой и состыковывают с отверстием в раковине. Плотно прижав верхний бортик патрубка к сливу, фиксируют его с помощью винта D6 мм, вставленного в защитную решетку.

Резьба, в которую он должен заглубляться, запрессована в корпус самого патрубка. При затягивании винта плоской отверткой важно добиться максимально плотного прилегания, избежав при этом проворачивания фланца и прокладки.

С нижнего конца патрубка снимают фаску. Это необходимо для того, чтобы обеспечить свободный завод конца патрубка в полость сифона. На отводной патрубок «нанизывают» пластиковую стяжную гайку, размещая ее резьбой книзу, и конусную прокладку, укладывая широкой стороной к гайке. Затем состыковывают его с выходной трубой, не забывая герметизировать соединение.

Для состыковки отводящего патрубка с канализационной трубой, диаметр которой традиционно равен 50 мм, применяют установочную резиновую манжету. Чтобы она плотно охватывала трубу, предупреждая тем самым распространение канализационных «ароматов», используют изделие, внутренний диаметр которого чуть меньше наружного диаметра отводящей трубы.

Если вы используете мягкую гофротрубу, длину горизонтальных участков делайте такой, чтобы в процессе эксплуатации они были без натяжения, но и при этом не провисали

Совет: в случае, если диаметр отвода не соответствует размеру канализационной трубы, задействуйте готовый пластиковый переходник.

Максимально прост в подключении гофрированный сифон. Он оснащен двумя жесткими патрубками на обоих концах. Чтобы его подключить, нужно всего лишь присоединить его к выпускному патрубку, затем немного растянуть и придать нужный изгиб. После этого второй патрубок вывести в канализацию.

Шаг #6. Проверка работоспособности системы

На завершающем этапе остается только проверить герметичность соединений и работоспособность системы. Для этого участок пола под сифоном застилают отрезом хлопчатобумажной салфетки или бумажным листом. Некоторые мастера для этой цели подставляют емкость под сифон.

Открывают кран и наблюдают, как вода уходит в сливное отверстие и, проходя через сифон, опускается в канализацию.

Если в местах соединений течи нет и на салфетке не проявились капли – работа выполнена качественно. В случае обнаружения таковых, плотнее прикручивают гайки, а соединение дополнительно герметизируют.

Технология монтажа разветвленных сифонов, позволяющим подключать к общему сливу стиральные машины, практически ничем не отличается. Разница лишь в том, что к отводам конструкции дополнительно прикручивают гибкие шланги, идущие от бытовой техники.

Выводы и полезное видео по теме

Видеообзор, как правильно собирать сифон:

Монтаж раковины и подключение слива:

Современные модели слива для раковины устанавливать не так уж и сложно. Главное – грамотно подобрать модель, которая оптимально подходит для конкретных условий, и строго придерживаться инструкции монтажа.

sovet-ingenera.com

как собрать и установить слив

Элементом любого сантехнического прибора является сифон, который предназначен для слива жидкостей в канализационную систему и предотвращения проникновения запахов из этой системы в помещение. Принцип действия сифона основан на создании гидрозатвора в изогнутом колене или трубе, за счет чего и отсекаются все запахи. Причем, прохождению сливной воды через гидрозатвор ничего не препятствует. Одним из важных дополнений, которым комплектуется устройство, является переливная трубка. Она защищает мойку, ванну или раковину от переполнения, сбрасывая лишнюю воду, поднявшуюся до определенного уровня. Такую работу выполняет сифон для раковины с переливом.

Когда может возникнуть перелив

Переполнение раковины, мойки или ванны может возникнуть в таких случаях:

  • При умышленном закрытии сливного отверстия. Например, если потребовалось набрать в мойку или в ванну воды для каких-то целей, а кран вовремя закрыть забыли;
  • При засорении выпуска (сливного отверстия) сантехнического прибора или его случайном перекрытии.

Вот тут и вступает в работу слив перелив для раковины. Вода, достигнув определенной отметки, на которой находится переливное отверстие, начинает сливаться через него по сливной трубке, попадая в тело сифона. Если внутренности сифона не засорены, то сток воды будет обеспечен.

Какие бывают сифоны

Все сифоны, использующиеся в быту, в зависимости от своего предназначения и конструктивных особенностей, подразделяются на несколько видов:

  1. Бутылочный. Это популярное на кухне устройство, имеющее жесткую емкость между сливным отверстием и выпускной трубкой, напоминающую бутылку. Такой прибор обычно устанавливается снизу кухонной мойки или раковины и может регулироваться по высоте. Конструктивно состоит из сточного отверстия, разборной колбы, выходного патрубка, переливной трубки, нескольких прокладок, конусных шайб и соединительных гаек. Колба может иметь несколько входов для подключения слива стиральной и посудомоечной машин.

    На фото пластиковый бутылочный сифон

  2. Трубный. Применяется сифон трубного типа для установки снизу душевой кабинки или под ванну, так как его конструкция занимает мало места. Это позволяет установить прибор очень низко, снизу ванной. Состоит устройство из сливного отверстия, выходящего в ванну, переливной пластиковой трубки, изогнутой жесткой трубки и соединительных пластмассовых гаек накидного типа.

    Трубный сифон для ванны с переливом

  3. Гофрированный. Данный вид сифона для раковины с переливом представляет собой изогнутую гибкую трубку, сложенную и зафиксированную так, чтобы образовалось колено. В этом месте и будет находиться гидрозатвор. Помимо трубки, гофрированный сифон состоит из сливного отверстия, перелива и соединительных гаек. Переливная трубка крепится снизу сливного отверстия. Такой слив для раковины часто используются для умывальников в ванных комнатах. На кухнях применять их не рекомендуется, так как гофра быстро забивается остатками пищи, а прочистка такого сифона затруднена.

    Гофрированный сифон удобен в монтаже за счет своей гибкости

  4. Плоский. Это особая разновидность сливного устройства, имеющая необычную плоскую конструкцию. Плоский сифон для раковины применяется в случаях, когда бутылочный или гофрированный приборы по своим габаритам не подходят для установки.
  5. Скрытый. Его особенностью является необычное место расположения. Он скрыт от глаз, находясь за какой-то перегородкой, в нише или внутри стены. Такие приборы устанавливаются около раковин, закрепленных на стенах или установленных на открытых местах. К этому типу относят сифоны для раковин под стиральную машину.

Из чего изготавливаются сифоны

Сифоны могут изготавливаться из следующих материалов:

1. Пластик. Разновидностей тут немного — ПВХ и полипропилен. Это наиболее популярный материал для подобных изделий. Он недорогой и простой в эксплуатации.

Пластиковый слив под раковину характеризуется также следующими преимуществами:

  • внутри и снаружи прибора отсутствуют процессы коррозии;
  • пластик не подвержен разрушению и гниению от длительного влияния влаги;
  • пропускающая способность гладких внутренних стенок достаточно высока;
  • жир не откладывается внутри изделий.

Пластиковые приборы используются для установки на любых сантехнических приборах.

2. Латунь, медь и бронза. Это дорогие изделия, которые, хотя и не коррозируют, но окисляются. Требуют обработки специальными материалами или нанесения гальванических покрытий. Используются в ванных комнатах под умывальниками.

3. Нержавеющая сталь. Это наиболее дорогие изделия, применяемые достаточно редко. Имеют отличный внешний вид.

4. Металлические изделия с наружным покрытием. Иногда могут применяться приборы, изготовленные из обычной стали или сплавов, покрытые сверху декоративным слоем. Например, очень неплохо смотрится сифон хромированный для раковины, хотя его стоимость является внушительной.

Пример хромированного бутылочного сифона под умывальником

На что обращать внимание при выборе

Подключая сантехнический прибор к системе канализации, позаботьтесь заблаговременно о том, чтобы соединяемый с ним сифон соответствовал всем параметрам данного прибора.

Внимание обращайте на такие моменты:

Совет: Цена сифона также важна, но она не является решающей при выборе. Даже недорогие пластиковые изделия вполне исправно и долго служат при соответствующем уходе. Поэтому выбирайте изделия, которые не окажут влияния на ваш бюджет.

А вы знаете, как проводится установка фильтра для воды под мойку? Это вполне можно сделать самому и сэкономить на вызове мастеров.

Если требуется ремонт смесителя для ванной с душем, также не спешите звонить сантехникам, сначала ознакомьтесь с нашей статьей.

А полезная информация по выбору радиаторов есть здесь. Сравнение различных вариантов.

Установка сифона

Если вы представляете себе, как собрать сифон для раковины, то сможете выполнить эту работу быстро. Перед установкой нового сифона необходимо демонтировать старое устройство.

Комплектация сифона

Процесс демонтажа выполняется в такой последовательности:

  1. В помещении перекрывается вода.
  2. Под раковину подставляется тазик для сбора стекающей воды.
  3. Откручивается винт, находящийся в центре впускного отверстия раковины.
  4. Сифон снимается, а канализационная труба затыкается чем-то для предотвращения прохода посторонних запахов в помещение.
  5. Очищается внутренняя часть раковины, к которой прилегал сифон.

Совет: При демонтаже старого чугунного сифона вовсе не обязательно раскручивать все гайки, ведь они давно прикипели к металлу. Просто расколите чугунное изделие молотком и удалите его.

Как собрать стандартный бутылочный сифон для раковины из пластика показано на видео.

А теперь разберем, как установить сифон для раковины с переливом:

  1. Установить защитную решетку в сливное отверстие на прокладку или на герметик.
  2. Снизу к мойке приставляется вместе с прокладкой стыковочный патрубок, который прикручивается к решетке длинным винтом.
  3. На патрубок надевается накидная гайка, а вслед за ней — конусная прокладка.
  4. На патрубок надевается тело сифона, после чего стыкуется с ним накидной гайкой. На этом этапе регулируется высота сифона.
  5. Выходной трубопровод вставляется в отверстие канализации, а затем крепится накидной гайкой к выходу корпуса через конусную прокладку.

    Соединение сифона с канализацией

  6. Монтируется переливная трубка. Один конец трубки выходит в раковину, где крепится в специальном ее отверстии винтом. Второй конец трубки подключается к стыковочному патрубку.
  7. Проверяется герметичность всех соединений методом пуска в раковину воды.

Если к сифону будет подключаться стиральная машина, то предварительно нужно подготовить шланг, идущий от стиралки к корпусу сифона. Он должен быть достаточно длинным, ведь расположить его нужно не на проходе, а где-нибудь под ванной или вдоль стены. Соответственно, подключается шланг к имеющемуся на корпусе сифона штуцеру.

okanalizacii.ru

разновидности, специфика монтажа, инструкция по выбору, устройству и ремонту

Сифоны можно встретить в любом помещении, будь то квартира или служебная организация. Они есть в туалете, в ванной, на кухне. Сливной сифон – это неприметное, и в тоже время незаменимое, устройство, которым оборудуют раковины, унитазы, душевые кабинки, ванны.

Сифон необходим для того, чтобы грязная вода стекала в канализационную трубу. Устройство представляет собой трубу или систему труб с коленом, которое создает водяной затвор, препятствующий проникновению неприятных запахов в помещение.

Сифон сливной

Существует несколько видов сливных сифонов для определенного сантехнического прибора. Для раковины на кухне и умывальника в ванной устанавливаются практически идентичные модели, отличаться они могут только объемом пропускаемой воды. Для ванны необходим сливной сифон с переливом, чтобы не допустить перелива воды через край.

Чаще всего, покупая сантехнику, можно подобрать и определенный сифон. Дешевые модели сделаны из некачественного пластика, из-за которого вода может подтекать через резьбовые соединения. Поэтому следует внимательно отнестись к выбору сливного сифона.

Специфика монтажа сливной системы при установке раковины

Если сантехника приобретается отдельно, то сливной сифон для раковины устанавливается по инструкции, которая прилагается к устройству. В ней указаны инструменты, необходимые для монтажа, и схема сборки и подключения к канализационной системе.

Для сливного отверстия в раковине предусмотрена специальная решетка, которая задерживает пищевой мусор при мытье посуды. Если какие-то отходы все-таки проникают через решетку, они попадают в специальный пластиковый сифон, который можно снять и почистить. Кроме того, этот сифон заполняется водой, и запах из канализации не проникает наружу.

Душевой сифон

Существует слив с переливом для того, чтобы во время мытья посуды вода из раковины не перелилась через край. Для соединения верхнего отдела раковины с системой слива перед сифоном предусмотрена гофрированная трубка из пластика.

Особенности монтажа сливной системы для душевой кабины

Сифон для душевой кабинки – это труба, которая загнута под углом таким образом, что в этой ее части всегда скапливается вода. Это необходимо для того, чтобы предотвратить неприятные запахи в ванной, которые доносятся из канализационной системы. Через сливное отверстие вода уходит, а изгиб необходим для того, чтобы вода задерживалась немного в колене. Воздух, находящийся в канализации, содержит огромное количество газов, но он не проникает в помещение из-за образующегося в колене водяного замка.

Для того, чтобы душевая система функционировала исправно, необходимо правильно подключить сливной сифон для душевой кабины.

Слив устанавливается после установки поддона на нужное место.

Условно выделяют следующие этапы монтажа сливного сифона:

  1. выставляется нужный угол между сливным отверстием поддона и канализацией. На обратной стороне вворачиваются шпильки. Крепится сливной сифон со шлангом. Регулируется силовой каркас так, чтобы он был на уровне 2-3 см выше от нижней точки сифона. Фиксируется силовая конструкция. Перевернутый поддон устанавливается на место;

    Сифон для душа

  2. подключается слив. Для этого необходимо взять сетку, обработать герметиком и вставить ее в сливное отверстие. Берется винт и с его помощью присоединяется тройник. Соединяются сифон, отвод и угольник. Места там, где они соединяются, обязательно герметизируются прокладками. Отвод вставляется в отверстие канализационной системы с помощью специальной муфты и герметического средства, уплотняется этот участок. Соединяется тройник с сифоном.

Нюансы установки сливной системы для стиральной машины

Сейчас практически в каждой семье есть такие помощники, как мультиварка, стиральная и посудомоечная машины. Примечательно, что в условиях современного прогресса можно подобрать технику на свой вкус, которая будет не только заниматься хозяйством, но и прекрасно дополнит интерьер любой кухни или ванной.

Есть одна вещь, без которой невозможно установить стиральную машину и привести ее в действие — это сливной сифон.

Сливной сифон для стиральной машины будет установлен правильно в том случае, когда известно, какой вид сифона используется.

  • Монтаж совмещенного сифона для стиральной машины аналогичен установке сифона для кухонной раковины. Единственное отличие в том, что необходимо еще приделать дополнительный ершик и патрубок.
  • Отдельно устанавливаемый наружный сифон не нуждается в сборке. Сначала монтируется уплотнительное кольцо. Сифон устанавливается в раструб канализации.
  • Тяжелее устанавливать встраиваемые сифоны. Для монтажа данного изделия необходимо сделать в стене маленькую выемку, потому что этот сифон будет находиться в скрытой системе канализации. Перед установкой стиральной машины продумывается специальная ниша. Впоследствии она закроется коробкой из пластика. После этого укладывается плитка, а на нее уже монтируется сифон.

В монтаже сифона для стиральной машины нет ничего проблематичного. Единственное, не стоит забывать о том, что надо тщательно проверять наличие заусенцев, быть внимательным при установке резиновых уплотнителей.

Как определиться с системой слива в ванну

Сливной сифон для ванны – это оборудование, без которого не будет функционировать ни одна ванна. Система слива необходима для того, чтобы использованная вода уходила в канализационную систему. Любая система слива имеет в своем составе сифон. Он предохраняет помещение от проникновения дурного запаха из канализационной системы.

Конструкции для слива воды делятся на несколько условных групп:

  • простой слив-перелив. Конструкция, в которой слив объединяется с переливом обычной гофрированной трубой, а в канализационную систему вода уходит с помощью сифона. Пробкой закрывают слив, чтобы вода не утекала;
  • автоматический слив-перелив. При установке этой конструкции слив воды из ванной автоматизируется. Это происходит с помощью специального клапана. Вода перестает сливаться после того, как повернут специальную рукоятку, находящуюся рядом с переливом;
  • конструкция с функцией набора воды – слив-перелив, позволяющие набирать воду в ванну без лишних действий.

При выборе слива-перелива для ванной комнаты обязательно следует обращать внимание на фирму-производителя, потому что от того, насколько качественен изготовлен слив, будет зависеть попадание воды на пол.

Устройство душа на полу с сифоном

Когда туалет течет

Сливной бачок – это сантехника, поломка которой вызывает чуть ли не панику. Поэтому, когда поломка обнаруживается, бывает слишком поздно. Починить сливной бочок не составляет труда, если знать его устройство.

Течь в унитазе является популярной неисправностью сливного бачка. Когда вода все время стекает из туалетного бачка в сам унитаз, то обычно причиной этого может быть скорее всего поврежденная мембрана сифона сливного бачка.

В такой ситуации требуется обязательная замена этой детали туалетного бачка.

Делается это в следующем порядке:

  1. жидкость из бачка сливается — для того, чтобы целостность конструкции не была нарушена и не возникло ненужной утечки. Перед этим необходимо привязать поплавок к перекладине, ее же крепят на место крышки бачка. Это нужно для перекрытия воды и чтобы не дать ей литься из бака;
  2. откручивается гайка, которая нужна для того, чтобы фиксировать смывную трубку к бачку;
  3. ослабевает гайка сифона, которая расположена возле основания смывного бачка;
  4. отсоединяется сифон от рычага для спуска воды в канализацию и вынимается;
  5. теперь необходимо снять мембрану таким образом, чтобы все размеры и форма были идентичными тем, что были до смены;
  6. самый последний шаг – сборка арматуры всего бачка.

Если рычаг спуска начинает функционировать только после нескольких нажатий на него, то, скорее всего, причина в поломке, которая может оказаться в мембране сифона. Это возможно в том случае, если рычаг спуска работает исправно. В этом случае неисправность устраняется легко – меняется мембрана.

Если рычаг спуска не реагирует, то, скорее всего, это подтверждение того, что повреждена тяга. Чтобы унитаз снова функционировал, стоит заменить тягу. Для создания новой тяги можно использовать кусочек тоненькой проволоки. Тонкую проволоку стоит брать, если необходимо сделать временный ремонт. Замена производится очень просто: вынимается отжившая свое тяга, на ее место помещается новая.

aqua-sovet.ru

Система слива для раковины – труба для слива под раковиной (видео)

Современный человек настолько привык к высокому уровню комфорта и большому количеству бытовых приборов, значительно облегчающих жизнь, что уже просто их не замечает. Часто кажется, что сантехническое оборудование имеет очень сложную конструкцию, разобраться с которой непрофессионалу практически невозможно.

Содержание статьи

Однако, каждый домовладелец должен знать, как работает система слива для раковины, чтобы при необходимости иметь возможность самостоятельно разобрать и провести профилактическое обслуживание. В этой статье мы расскажем, как устроен слив в умывальнике в ванной.

Устройство и функции

Слив для раковины – сантехническое устройство, которое соединяет между собой сливное отверстие на дне чаши и вход в канализацию. Оно представляет собой изогнутую конструкцию, состоящую из сливной трубы и сифона. Слив – обязательный элемент, монтаж которого выполняют при установке мойки, ванны или душа. Он выполняет следующие функции:

  1. Осуществляет своевременный и оперативный перенос «отработанной», грязной воды из раковины по сливной трубе внутрь канализации.
  2. Отфильтровывает легкий мусор. Решетка, которая надевается сверху на сливное отверстие в раковине выполняет не только декоративную функцию, но и защищает от проникновения мелкого мусора, волос, тем самым предотвращая образование заторов в канализации.

    Решетка слива

  3. Предотвращает проникновение неприятных запахов из канализации. Сифон для раковины в санузле сконструирован таким образом, что в нем образуется «гидрозатвор», естественный водный барьер, предохраняющий от проникновения в помещение санузла канализационных ароматов.

Важно! Главная особенность системы слива для мойки – изогнутая, сигмовидная труба. Благодаря особой форме, вода никогда не покидает изгиб сливной трубы, из-за чего образуется так называемый «гидрозатвор», который запирает канализационные запахи внутри, не давая им проникнуть внутрь ванной комнаты.

Конструкция

Система слива для раковин и моек – простейшая система, состоящая из сифона и сливной трубы, которая соединяет канализацию и сливное отверстие, расположенное на дне или стенке чаши. Это сантехническое изделие обычно изготавливается из пластика, металла или комбинации этих материалов. Слив раковины состоит из следующих конструктивных элементов:

  • Корпус или «стакан».
  • Выпускной патрубок.
  • Манжеты и уплотнители из пластика или резины.
  • Защитно-декоративная металлическая решетка на сливное отверстие.
  • Пластиковые гайки.
  • Фиксирующий винт.

Конструкция бутылочного сифона

Обратите внимание! Также существуют сливы для раковин с переливом, которые отличаются от обычных наличие дополнительного сливного отверстия, расположенного выше основного. Это отверстие соединяется дополнительной гофрой с корпусом сифона. Перелив предотвращает переполнение раковины и излитие воды из чаши, если вы забыли закрыть кран, или сливное отверстие засорилось.

Виды по принципу устройства

Конструктивно различные модели сливов для раковин в ванной сильно отличаются друг от друга, причем заметно это даже визуально. Выбор формы зависит от конфигурации раковины и вкусовых предпочтений домовладельца. Различают следующие виды сливов:

  1. Бутылочные. Бутылочными сливными системами называют устройства, гидрозатвор в которых создается не за счет изогнутой, сигмовидной трубы, а благодаря конструкции из двух погруженных друг в друга цилиндров. Вода внутри такого приборе сначала передвигается по внутренней трубе колбы сифона, затем попадает в отстойник и только после этого поднимается через щель между цилиндрами в сливную трубу, а дальше в канализацию.

    Бутылочный сифон

  2. Трубные. Сливные системы трубного типа не имеют корпуса, похожего на бутылку, они состоят лишь из одной изогнутой трубы. Водный подпор в таких конструкция образуется только за счет изгибов трубы, которая может иметь форму буквы S или буквы U. Трубные сливы используются в настоящий момент редко, так как они не имеют отстойника, в котором скапливается гряз и который легко прочистить своими руками. Достоинством такого устройства является то, что гибкая, гофрированная труба легко укладывается, принимая любую форму.

    Гофрированный слив

Учтите, что для слива раковины с переливом в ванной комнате чаще используются бутылочные модели, оснащенные отстойником. Он располагается на самом дне сифона, поэтому туда попадают и там остается весь мусор. Отстойник легко демонтировать своими руками и прочистить, в то время как гофру очистить практически невозможно. Кроме того, в отстойнике задерживаются легкие предметы, непреднамеренно смытые в раковину, к примеру кольца и монеты.

Разновидности по используемому материалу

В современном ассортименте сантехнических изделий можно легко растеряться, ведь сливы для моек отличаются не только по внешнему виду и конструкции, но и по материалу, из которого они изготавливаются. Материал системы слива – важный фактор выбора, который оказывает значительное влияние на срок службы и функциональность прибора. Для изготовления прибора важны такие качества как легкость, устойчивость к коррозии, герметичность и долговечность. Чаще всего они изготавливаются из следующих материалов:

  • Различные металлы и их сплавы. Обычно для изготовления сливов используют медь, латунь, а в былые времена для этих целей активно применялся чугун. Достоинствами таких моделей считается исключительна прочность, долговечность, устойчивость ко всем бытовым моющим средствам, а также безопасность для здоровья человека. Однако, из такого материала производят только сливы трубного типа. Часто из-за жесткой формы таких изделий их сложно устанавливать, для этого потребуются навыки и специальный инструмент.

    Металлический слив

  • Полимеры. Современные сливы делают из легких, прочных и недорогих полимеров. Пластику можно придать практически любую форму, поэтому модельный ряд сливов из этого материала очень разнообразен. Полимерные системы слива могут быть трубными, бутылочными или даже комбинированными. Срок службы таких изделий намного меньше, чем металлических, но и стоят они дешевле. Главным достоинством современных полимерных пластмасс является высокая устойчивость к коррозии.

    Пластиковый слив

Важно! Пластиковые гофрированные трубы для слива приходится часто менять, если умывальник используется активно. Трубы со временем перетираются, разъедаются агрессивной бытовой химией, на гофре оседает мусор и грязь. Кроме того, слабым местом таких систем являются соединения между элементами. Так как гидроизоляционные свойства пластика довольно низкие, для их соединения используются резиновые прокладки или герметик.

Виды по способу монтажа

В арсенале производителей сантехнических изделий большое количество материалов, которые хорошо поддаются обработке, поэтому раковины для ванных имеют разную форму. Такое разнообразие позволяет гармонично встраивать сантехнику в интерьер санузла, но также это предъявляет новые требования к сливным системам. По расположения они делятся на следующие виды:

  1. Раковины с центральным сливом. В таких моделях сливное отверстие располагается практически посредине дна чаши. Такое расположение удобно тем, что, благодаря ему вода быстро уходит из мойки, не застаиваясь. Однако, такое расположение сливной трубы не позволяет установить под раковиной никакой бытовой техники или мебели.

    Раковина с центральным сливом

  2. Раковины с боковым сливом. Боковой слив располагается не на дне чаши раковины, а на ее задней стенке или в место сопряжения стенки и дна. Он удобен тем, что позволяет вынести корпус сифона за пределы раковины. Это позволяет устанавливать мойку над стиральной машиной или тумбой. Однако, из-за такого расположения, вода не может полностью слиться из чаши, она оседает на дне, из-за чего образуется известковый налет.

    Раковина с боковым сливом

Важно! Также в последнее время стали появляться новые модели сливов, предназначенные для скрытого монтажа. Они компактные, поэтому не занимают много места, поэтому их практически не видно из-за борта мойки. Однако, главный факторы, которые надо учитывать при выборе сифона – соответствие диаметра труб и пропускная способность прибора, позволяющая эффективно сливать воду из умывальника.

Видео инструкция

sovety-vannoy.ru

выбор, сборка, монтаж своими руками

Мойка ― важный атрибут сантехнического оборудования для кухни. Она состоит из разных элементов, которые в соединенном состоянии обеспечивают нормальную работу кухонной мойки. Самым важным из них является сифон для раковины на кухню, через который осуществляется слив воды. Это устройство защищает кухню от всевозможных запахов и предотвращает засор канализации кусочками еды и другим мусором, который оседает в самом низу сифона. Чтобы с сантехникой не возникало сложностей, необходим качественный монтаж. В сегодняшнем обзоре мы проанализируем, как правильно выбрать и установить этот элемент слива для обеспечения лучшей работы кухонной сантехники.

Стандартный сифон из специального пластика

Читайте в статье:

Что такое сифон для раковины на кухню: область применения

Когда кухонной сантехнике требуется ремонт, у многих возникают трудности с покупкой комплектующих, потому что не все точно знают, как называется труба под раковиной. Без сифона потоки воды очень быстро засорят трубопроводную систему. При этом в комнату проникнут неприятные запахи из канализации. Хороший сифон регулирует прохождение воды.

Двойное приспособление с фильтром для воды

Плюсы сливного элемента:

  • большая прочность и надежность;
  • универсальность;
  • устойчивость к повреждениям;
  • простое устройство;
  • несложный монтаж.

Конструкционные особенности предоставляют возможность для качественного очищения мусорных заторов при необходимости. Подобные изделия характеризуются стойкостью к горению.

Вариант конструкции для раковины на кухне

Сифон для кухонной мойки дополняется отводящим патрубком, к которому подсоединяется жесткий или гофрированный слив. Рекомендуется выбирать изделие с объемным отверстием для слива. Оптимальный диаметр – 40 мм.

Слив для мойки с нержавеющей сеткой

Неплохим решением станет слив с переливом. Он защитит от возможного заполнения чаши мойки и подтопления комнаты. Если есть перелив, при засоре вода будет проходить в переливное отверстие, а затем в канализацию.

Гофрированная конструкция с дополняющим переливом

Для конструкции с двумя сливами применяется двойной сифон для мойки. Приспособление оборудуется еще одной трубой и специальным переходным элементом с решеткой для соединения двух сливных отверстий.

К сведению! Чтобы оставалась возможность подсоединить шланг от стиральной машины, стоит подобрать вариант с отводами.

Принцип работы сифона для раковины

Принцип работы сифона основан на простых законах физики и имеет несложную схему. Изогнутый элемент все время заполнен водой. Это защищает кухню от проникновения запахов в обратном направлении. При этом в канализационной сети сохраняется рабочее давление. Когда его уровень падает, то уменьшается и количество воды в гидрозатворе. Остатки жидкости проникают в стояк трубопровода.

Особенности работы разных типов устройств

Схема устройства конструкции кухонного сифона

Чтобы грамотно поставить слив для раковины на кухне, нужно разобраться в устройстве сифона.

Конструкция включает следующие составляющие:

  • корпус, который при необходимости может разбираться;
  • отводной патрубок монтируется в самом низу приспособления;
  • защитная сетка имеет ячейки, диаметр которых не больше 1 см;
  • соединяющий винт объединяет между собой патрубок и сетку;
  • труба для отвода стоков в канализационную систему. Они бывает гофрированной или даже жесткой;
  • конусные прокладки применяются, чтобы обеспечить более прочный контакт корпуса и патрубков;
  • гайки накидные из пластика;
  • для крепежа отводного патрубка к раковине используется прокладка.
Особенности соединения сливной системы для двойной раковины

Из какого материала изготавливают сифон под мойку на кухню

Чаще всего сифоны делаются из пластика и металла. В качестве материала изготовления пластикового изделия применяется полиэтилен или более качественный полипропилен. Если сравнивать с моделями из бронзы или латуни эти варианты имеют следующие преимущества:

  • небольшой вес, что позволяет не создавать большую нагрузку на мойку;
  • жир и другие скопления грязи меньше собираются на пластике;
  • не наблюдается гниения и коррозии от излишней влаги;
  • длительный срок службы;
  • доступная цена.

Если вдруг система начинает подтекать, то нужно просто немного поджать соединения с резьбой.

Модель из пластика

Более дорогостоящий вариант — металлический сифон для раковины. Чаще всего металлические устройства делаются из бронзы и латуни. Эти материалы продолжительное время не подвергаются коррозии и окислительным процессам. Редко применяются такие дорогостоящие варианты, как изделия из нержавеющей стали и хромированные конструкции.

Вариант хромированной конструкции

Основные типы сифонов

Для монтажа под мойку применяются следующие разновидности:

Правила выбора сифона для раковины на кухню

Существуют некоторые правила, которые помогут вам подобрать подходящую модель:

  • важно учитывать тип техники, к которой подсоединяется сифон. Если раковина далека от стандарта, то, возможно, подойдет гофрированный или бутылочный вариант;
  • особенности дизайна конструкции. Модели бывают с металлическими и пластиковыми колбами, с накладкой для защиты и встроенной пробкой;
  • объем воды, который будет проходить через устройство;
  • стоит позаботиться о наличии перелива, который является защитой помещения от затопления;
  • необходимо учитывать расстояние между сливным отверстием и диаметром горловины мойки.
Хромированные модели прочные и смотрятся очень красиво, но это и самый дорогостоящий вариант

Краткий обзор производителей

Сифоны предлагают многие компании. Рассмотрим наиболее известные из них:

Если испытываете ограничения в финансах, то лучше приобрести модели отечественных производителей. Даже при низкой цене они не уступают моделям иностранных компаний по качественным показателям.

Установка сифона под раковину: нюансы работ

Если у вас старая квартира с повидавшей виды сантехникой, то лучше сразу заменить сливную систему. Для кухни самый бюджетный вариант – модель из пластика.

Давайте рассмотрим, как выполняется замена сифона под раковиной и его установка. Чтобы убрать старый слив и поменять его новый не требуются особые навыки в работе с сантехническим оборудованием.

Современное оборудование позволяет выполнить монтаж всей системы самостоятельно

Демонтаж старого сифона

Прежде чем поставить новое устройство, следует снять старое. Используя отвертку, необходимо открутить винт в середине решетки. После этого старое приспособление легко убирается.

Если гайка и винт крепко прилипли друг к другу, то выкрутить сифон становится очень трудно. В такой ситуации можно отвинтить только нижнюю часть слива и прокрутить патрубок. Если и это не помогло, то на помощь приходят специальные растворители.

Демонтаж старого устройства

Как собрать сифон для раковины на кухню

Перед тем как приступить к сборке сифона для мойки на кухню все детали следует разложить, чтобы проверить, что в достаточном количестве прокладок, патрубков и соединяющих элементов.

В таблице ниже можно посмотреть пошаговый сбор сифона:

Необходимые инструменты и материалы для установки

Для установки сифона понадобится отвертка, наждачная бумага и рулетка. В некоторых случаях для подрезки трубы требуются строительные ножницы. Также не стоит забывать и о расходных материалах, к которым относится силиконовый герметик, трубы из пластика с диаметром 40÷50 мм, уплотнительная лента, тройники, фитинги и отводы.

Комплект в разобранном виде

Монтаж сифона

Монтаж собранного устройства производится так:

  • на патрубок кладется рифленое кольцо, а под решетку натягивается другое кольцо;
  • устройство кладется на мойку, а сверху укладывается сливная решетка;
  • монтируется и прикручивается винт.

Затем нужно подключить выходное отверстие к сливу канализации. Если диаметр отверстия слива и трубы не подходят друг другу, то монтируются специальные переходники. Когда подсоединение будет сделано, требуется проверить работу. Для этого нужно наполнить слив водой до появления гидрозатвора.

Установка специальным инструментом

Особенности установки сифона для раковины с переливом

Устройства с переливом устанавливаются так же, как и обычные конструкции, но перелив необходимо собрать отдельно. Вот как объединяется патрубок с переливом:

  • сначала следует надеть гайку, а затем прокладку;
  • потом в отвод устанавливается перелив;
  • прикручивается гайка.

Труба перелива может быть разной: сборной из элементов, гофрированной или жесткой. Если конструкция сборная, то высота регулируется с раздвиганием частей и специальных фиксаторов. Между тыльной поверхностью раковины и впускным отверстием перелива должна использоваться плоская прокладка.

Устройство с переливами

Уход за сифоном

При приобретении любой конструкции сифона понадобится регулярно чистить ее убирать накопленные засоры. Если аккуратно пользоваться мойкой, то время между уборками можно увеличить. Чтобы слив не засорялся, рекомендуется использовать специальный измельчитель продуктов и решетки. Но даже в этом случае сифоны придется периодически чистить.

Процедура очищения зависит от конструкции слива. Гофрированный вариант можно очистить, когда он будет полностью разобран. Бутылочное устройство хорошо пробивается специальным тубусом. Для чистки применяются и специальные химические средства, но их нужно использовать осторожно, так как они могут повредить пластиковый сифон.

Как выбрать и купить сифон для раковины на кухне: цены

Вы можете посмотреть цены на некоторые модели сифонов для раковины в предлагаемой таблице:

Отзыв Hamson, Санкт-Петербург: Сифон для кухонной мойки Equation — Тяжело на даче без сифона.

Достоинства: цена, простота и надежность

Недостатки: пока не обнаружено

Большинство моих знакомых, особенно женщины, считают, что основная функция сифона, установленного в систему водоотведения, это предотвратить ее засорение негабаритными отходами…

Подробнее на Отзовик: https://otzovik.com/review_4961989.html

Отзыв Maua, Краматорск: Сифон Orio А-4007 с переливом — Вымыть посуду? А с удовольствием!

Достоинства: функциональная съемная сеточка слива; система перелива; объемная чаша сифона

Недостатки: в комплект не входит гибкая трубка соединяющая сифон с канализацией

Мое нежданное счастье началось с покупки новой мойки для кухни. Мойка подходила по всем параметрам, была широкой, правосторонней, с глубокой чашей для мытья посуды, но отверстие слива было нестандартных больших размеров. Под это широкое отверстие нужно было подобрать с подобным отверстием сифон. Муж и подобрал, за что я ему век теперь буду благодарна, так как мытье посуды сейчас для меня – ну прямо удовольствие. Сравнение, конечно, не слишком удачное, но все же мыть посуду приходится каждый день, поэтому лишний комфорт в этом деле совсем не помешает…

Подробнее на Отзовик: http://otzovik.com/review_2656643.html

В заключение

Современную систему слива не сложно установить и без помощи специалистов. Важно – выбрать модель, адаптированную под конкретные условия, а также убедиться в отсутствии дефектов. Во время монтажных работ необходимо следовать инструкции, что позволит избежать многих ошибок. Помните, что каждая модель имеет свои нюансы установки конструкции.

seti.guru
