Как собрать сифон для раковины схема
Сборка сифона – подробная инструкция
Сборка сифона производится для соединения любого сантехнического прибора с канализацией. Конструкция сифона способствует накоплению в нем воды, благодаря чему запах канализационных вод не проникает в помещение.
Сборка выполняется строго согласно приведенной ниже инструкции.

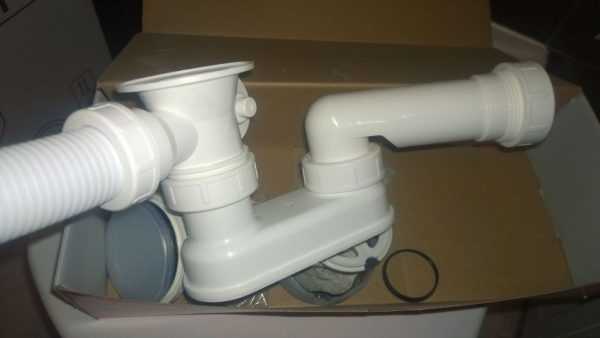

Сборка пластикового сифона для ванны

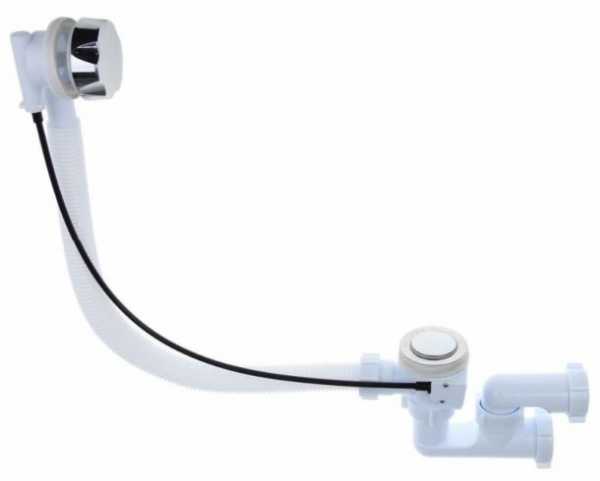

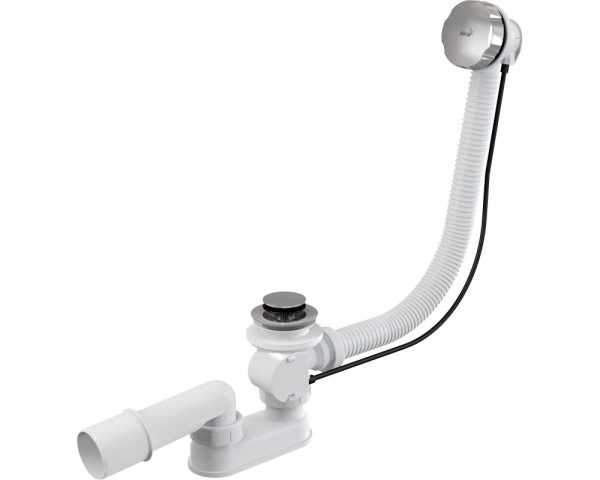

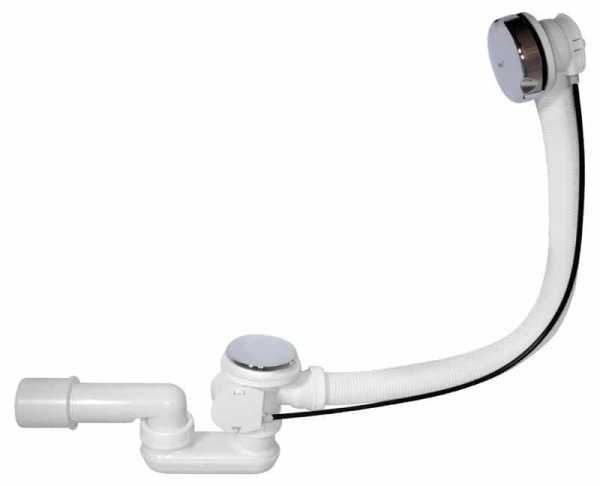

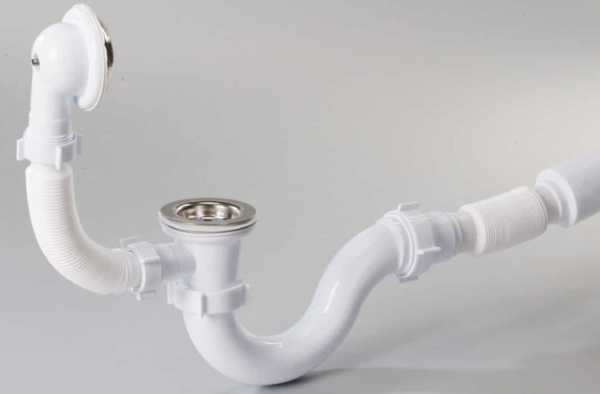

Сифон для ванны
Такие сифоны коленного типа устанавливаются на чугунные, акриловые ванны. а также поддоны душевых боксов. Для этой конструкции обязательно наличие перелива.

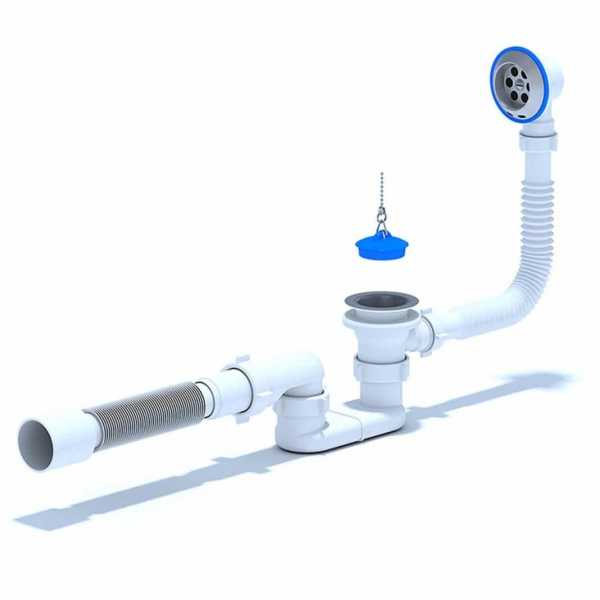

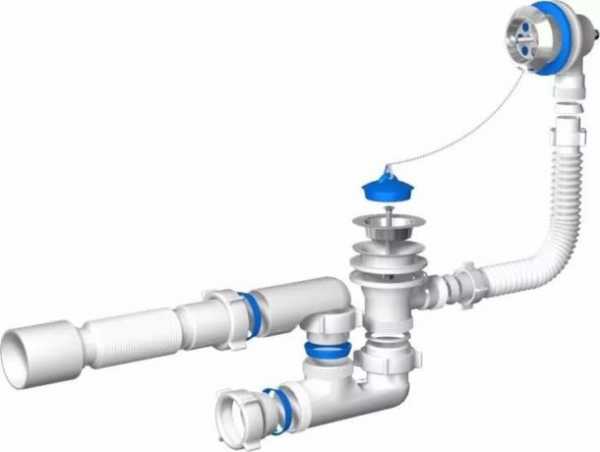

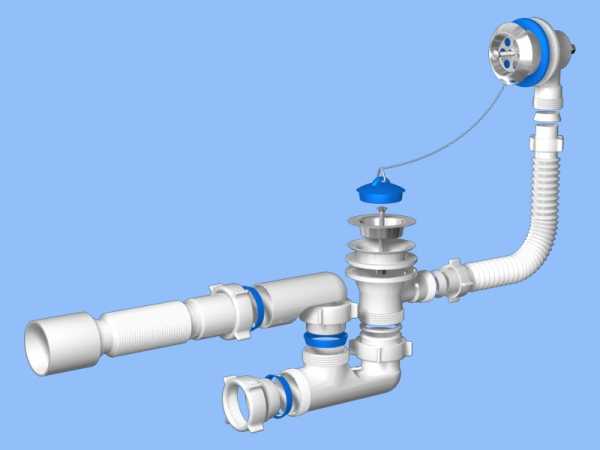

Наглядная схема «Как собрать сифон для ванны»
Принцип устройства разных моделей сифонов для ванн одинаков.
- Пробка (1) резиновая или пластмассовая для сливного отверстия ванной крепится цепочкой к накладке перелива. Пробка нужна для набора воды в прибор сантехники.
- Защитная решетка стандартного диаметра 63 мм (2) устанавливается с резиновой прокладкой (2с) на сливное отверстие ванной. Задача решетки – защищать от проникновения в канализацию различных предметов.
- Далее берем отводной патрубок (4) В верхней части патрубка имеется платформа с небольшим бортиком для прокладки (3) и рельефными кольцами. Такая конфигурация не позволит прокладке сместиться при монтаже. Прокладку (3) следует выставить в нужное положение и плотно прижать отводной патрубок к корпусу ванны. При неплотном примыкании прокладки к ванной может образоваться течь. Свободной рукой надо вставить соединительный винт (5) диаметром 6-8 мм в защитную решетку и закрутить его обычной широкой отверткой в гайку (6), впрессованную еще на стадии литья в корпус патрубка.
- Как правильно собрать сифон на следующем этапе? Теперь для сборки понадобится съемное колено сифона (7). Эта деталь чаще всего загрязняется и ее приходится снимать и чистить. Сверху в съемное колено заводится патрубок и переходник.
Для скрепления колена с отводным патрубком пластиковая стяжная гайка (8) надевается на патрубок, а под гайку устанавливается конусная прокладка (9). Колено следует насадить на патрубок на нужную высоту и закрутить гайку. Далее скрепляется колено с переходником (10) с помощью стяжной гайки (8), в которую вставлена конусная прокладка. С переходником можно регулировать высоту сифона. - В другую гайку переходника помещается плоская прокладка (11) для крепкого соединения с канализационным отводом, соединяющимся с чугунной или пластиковой трубой (50 мм диаметром) также с использованием резиновой плоской прокладки или специальной манжеты, если диаметр отвода отличается. На этом сборка нижней части сифона закончена.

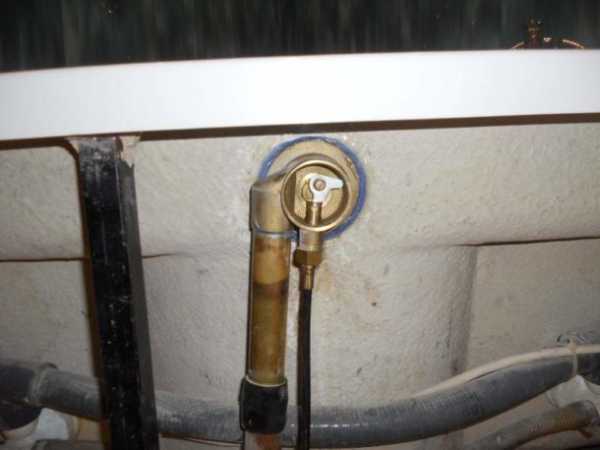

- Сбоку на патрубке находится отвод для перелива (13). К нему с помощью конусной или плоской прокладки (15) и стяжной гайки (16) крепится гибкий шланг-гармошка (25 мм).
- Такой же гайкой с прокладкой шланг-гармошка соединяется с переливным патрубком (17).
Конусная прокладка всегда крепится широкой стороной к стяжной гайке.
- К верхней стороне переливного патрубка крепится прокладка (18), и с помощью винта (20), патрубок соединяется через корпус ванной с накладкой для перелива воды. Прибор готов к эксплуатации, на этом инструкция по сборке сифона закончена.
Сборка пластикового сифона для раковины
Сифон для раковины

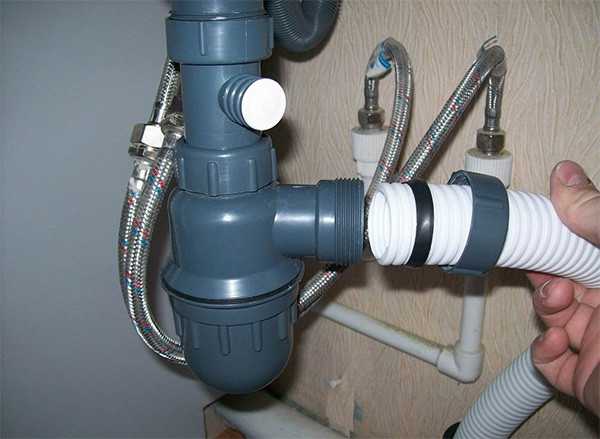

Сифоны для умывальников и моек являются приборами бутылочного типа с одинаковым принципом устройства для различных моделей.
Как собрать сифон для раковины? Подробная инструкция поможет самостоятельно и качественно произвести сборку сифона.

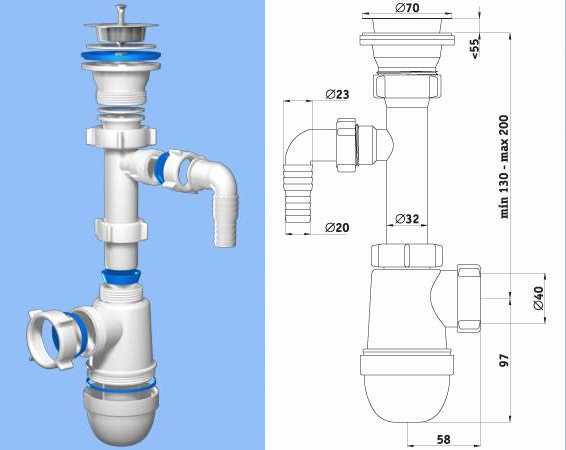

Схема сборки сифона
Срка таких сифонов проходит в три этапа: соединение с раковиной, сборка основной части сифона, соединение с канализацией.
Сифон для раковины – как собрать на 1 этапе
- Защитная решетка (1) с 5-6 делениями устанавливается с прокладкой (1с) на сливное отверстие раковины.
- На бортик отводного патрубка (3) крепится резиновая толстая (3-5 мм) прокладка (2). Другой торец патрубка со снятой фаской — для свободного его завода в сифон.
- Верхняя часть патрубка плотно прижимается одной рукой к мойке, а другой рукой вставляется соединительный винт (4) диаметром 6-8 мм в защитную решетку и закручивается широкой отверткой в гайку патрубка. Гайка плотно вставлена в выемку в самом корпусе патрубка. 1 этап сборки завершен.
Как собрать сифон на 2 этапе
- На отводной патрубок надевается пластиковая стяжная гайка (7), затем – конусная прокладка (8).
- В верхнюю часть корпуса сифона бутылочного типа (6) вставляется патрубок и насаживается на нужную высоту, после чего гайка опускается и закручивается руками.
- В крышку (стакан) сифона (13) помещается плоская большая прокладка из резины (14), затем крышка привинчивается к корпусу (6).
Стакан сифона часто забивается отходами и его приходится снимать и промывать, поэтому замазывать силиконом прибор на стыке стакана и корпуса не рекомендуется.
При желании, лучше намотать до 10 слоев сантехнической подмотки.
Сифон – как собрать на 3 этапе
- Стандартный канализационный отвод (9) имеет диаметр 50 мм и с помощью гайки (10) и конусной прокладки (12а) соединяется с канализационной трубой.
Если труба или отвод не стандартных размеров, используется пластиковый переходник.
По окончании сборки, положите газету под сифон и откройте кран: если сифон собран правильно, газета останется сухой. Если следовать инструкции «Как собрать сифон для мойки» и использовать качественные материалы, прибор прослужит вам» width=»640″ frameborder=»0″>
Сифон для раковины – как собрать на 1 этапе
- Защитная решетка (1) с 5-6 делениями устанавливается с прокладкой (1с) на сливное отверстие раковины.
- На бортик отводного патрубка (3) крепится резиновая толстая (3-5 мм) прокладка (2). Другой торец патрубка со снятой фаской — для свободного его завода в сифон.
- Верхняя часть патрубка плотно прижимается одной рукой к мойке, а другой рукой вставляется соединительный винт (4) диаметром 6-8 мм в защитную решетку и закручивается широкой отверткой в гайку патрубка. Гайка плотно вставлена в выемку в самом корпусе патрубка. 1 этап сборки завершен.
Как собрать сифон на 2 этапе
- На отводной патрубок надевается пластиковая стяжная гайка (7), затем – конусная прокладка (8).
- В верхнюю часть корпуса сифона бутылочного типа (6) вставляется патрубок и насаживается на нужную высоту, после чего гайка опускается и закручивается руками.
- В крышку (стакан) сифона (13) помещается плоская большая прокладка из резины (14), затем крышка привинчивается к корпусу (6).
Стакан сифона часто забивается отходами и его приходится снимать и промывать, поэтому замазывать силиконом прибор на стыке стакана и корпуса не рекомендуется.
При желании, лучше намотать до 10 слоев сантехнической подмотки.
Сифон – как собрать на 3 этапе
- Стандартный канализационный отвод (9) имеет диаметр 50 мм и с помощью гайки (10) и конусной прокладки (12а) соединяется с канализационной трубой.
По окончании сборки, положите газету под сифон и откройте кран: если сифон собран правильно, газета останется сухой. Если следовать инструкции «Как собрать сифон для мойки» и использовать качественные материалы, прибор прослужит вам долго.
Сифон для мойки на кухне: как собрать и установить своими руками
С установкой сифона под раковиной в кухне справится даже новичок, не прибегая к помощи специалиста. Конструкции современных сифонов рассчитаны на сборку вручную, и лишь в редких случаях может потребоваться отвертка .
Сифон представляет собой трубу (реже несколько труб) с изгибом, служащую для отвода грязной воды в канализацию. Именно благодаря изгибу небольшая часть воды остается в трубе, образуя своеобразный отстойник. Он, в свою очередь, не дает неприятным запахам и шуму из канализационной трубы проникнуть в помещение.
Устройство сифона
Сифоны для стоков чаще всего изготавливаются из хромированной латуни или пластика (пропилен, полиэтилен, ПВХ). Изделия из латуни с течением времени окисляются и накапливают грязь. Лучше отдать предпочтение сифону из пластика. Такое изделие не коррозирует, не подвергается гниению, оно износостойкое и прочное.
Виды сифонов для кухни
Рассмотрим устройство сифона на примере пластикового изделия. Стандартная комплектация сифона включает в себя:
- защитная решетка. Она устанавливается непосредственно в сливное отверстие раковины и препятствует попаданию в канализацию крупных кусков отходов.
- резиновая пробка. Предназначена для закупорки сливного отверстия мойки (в дешевых моделях сифонов, как правило, отсутствует).
- резиновая прокладка толщиной 3-5 мм. Она размещается между корпусом мойки и выпускным патрубком.
- выпускной патрубок. Некоторые модели патрубков имеют дополнительный отвод, к которому подключается слива стиральной/посудомоечной машины или отвод для смесителей с донным клапаном.
- резиновая прокладка выпускного патрубка
- пластиковая гайка выпускного патрубка
- соединительный винт Ø 6-8 мм из нержавейки. В дешевых моделях сифонов эти винты выполнены из простого железа с тонким напылением хрома или никеля. Такой винт ненадежен, быстро начинает ржаветь и разрушаться. Для покупки сифона с качественным винтом рекомендуется взять с собой небольшой магнит для проверки металла (нержавейка не магнитится).
↑ вернуться к содержанию

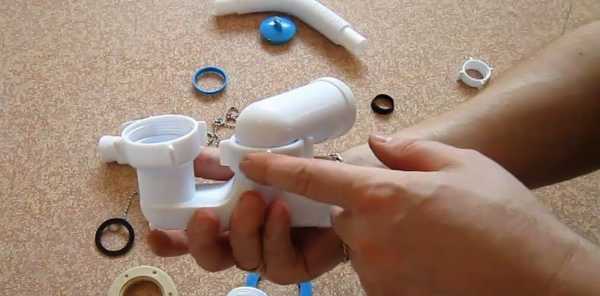

Сборка сифона для кухонной мойки
К каждому приобретаемому в магазине или на складе сифону должна прилагаться инструкция со схемой сборки изделия. Сборка не вызовет затруднений даже у того, кто впервые взял в руки сифон. Но чтобы в дальнейшем не возникли протечки, при сборке изделия необходимо учесть следующие моменты:
- Самое важное, что необходимо соблюдать при сборке изделия – герметичность всех соединений. Проверку герметичности следует проводить с нижней пробки, т.к. она находится под постоянным давлением слива. Еще в магазине, приобретая сифон, следует тщательно проверить изделие на наличие дефектов (сколов, заусенцев и пр.), поскольку они могут повредить прокладку.
- Если сифон продавался в собранном виде, его нужно разобрать и проверить на наличие всех прокладок, а также удостовериться насколько хорошо затянуты и закреплены все детали изделия.

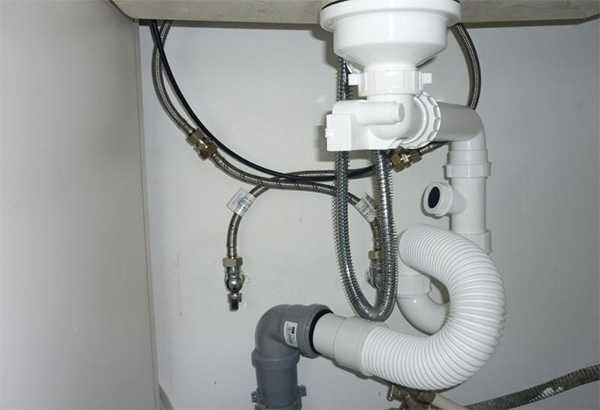

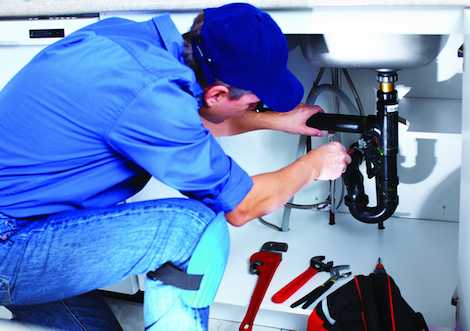

Установка сифона
- Прежде, чем приступать к установке сифона, необходимо провести подготовительные работы. Если сифон будет соединяться со старой чугунной трубой, то ее необходимо отчистить от загрязнений, и установить резиновую прокладку. Если труба пластиковая, то сначала ее оконечник выводится на определенный уровень (но не выше 40 см от пола). И после этого на него устанавливается специальный переходник.
- Следующим этапом осуществляется демонтаж старого сифона. Для этого используется отвертка, с помощью которой отвинчивают крепежный винт.
- Далее необходимо тщательно отчистить посадочное место для будущего сифона от жира, грязи и ржавчины.
- Только после этого сифон можно устанавливать на мойку и крепить винтом часть смесителя с ловушкой.
Советы по установке сифона своими руками
- Приобретая сифон, необходимо проверить изделие на наличие всех деталей устройства. Часто бывает, что даже в закрытой упаковке не хватает каких-либо деталей.
- При сборке сифона все элементы должны быть сухими и чистыми. Грязь или песок, попавшие на резиновую прокладку или резьбу, могут стать причиной протечек.
- При установке сифона, высота выходного отверстия сифона от пола должна быть на порядок выше, чем высота до входного отверстия в канализационной трубе. При соблюдении этого условия, образуется определенный наклон, благоприятный для стока воды.
В следующей статье читайте про греющий кабель для водопровода. зачем он нужен и как его использовать?
Посмотрите статьи по теме:
Как просто установить батарею своими руками и что для этого нужно? Установка раковины с пьедесталом — как всё сделать своими руками Как без особых проблем поменять смеситель на кухне: демонтаж и установка Душевая кабина: особенности сборки и технология подключения своими руками
Сифон: как правильно собрать
- Особенности выбора
- Сборка
- Монтаж для душевой кабины
- Установка для раковины
При ремонте ванной комнаты не существует незначительных и маловажных деталей. Ко всему должен быть ответственный и серьезный подход. Только тогда все будет работать правильно и слажено. К канализационной трубе подключается конструкция, именуемая сифон. Эта деталь влияет на слив воды и нейтрализует возможные неприятные запахи. Если вы решили набрать ванну и случайно забыли об этом, то через сифон сольются излишки воды. Он устанавливается не только в душевую кабину или ванную, но также в мойку и раковину.
Схема устройства бутылочного сифона.
Особенности выбора
Сифон может производиться из множества самых разных материалов, как, например, ПВХ, сталь, латунь, пропилен и другие материалы. К сифону крепятся гибкие трубы, они служат для соединения конструкции с канализационными трубами.

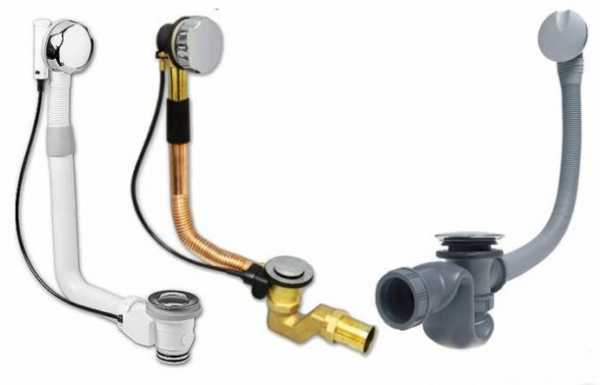

Сифоны разделяются на автоматические и полуавтоматические. Для того чтобы полуавтомат пришел в рабочее состояние, необходимо повернуть специальную крышку. Он очень удобен в использовании и имеет довольно привлекательный внешний вид. Имеется один недостаток – после долгосрочного применения трос начнет заедать, появятся сбои в работе. Автоматический сифон – это более надежная и крепкая конструкция. При правильной установке и эксплуатации прослужит довольно длительный срок.
Итак, ванну сифон предохраняет от переливания воды. А раковину от едких, неприятных запахов, что неизбежно на кухне. Именно поэтому важность выбора качественного сифона нельзя недооценивать. Сифоны для раковин бывают металлические и пластиковые. Металл – это надежность, качество и эстетичный внешний вид. Такая конструкция гармонично вольется в любой кухонный интерьер и будет отлично выполнять свои важные функции. Пластик – это современные решения. Плюсы пластика – это приемлемая цена, прочность и надежность при минимальном весе изделия, устойчивость к негативным воздействиям, элементарность установки и, конечно, отсутствие известкового налета на трубах.

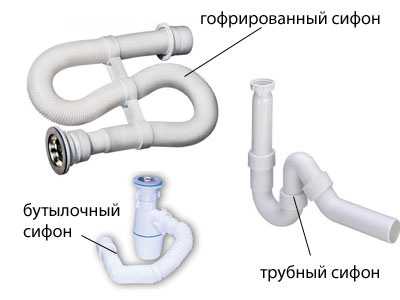

Сифоны для раковин бывают четырех видов:
- Гофрированный – представляет собой гофрированную трубу, которую очень легко изогнуть и зафиксировать в любом положении, такая конструкция сводит к минимуму появление течи. Это самый простой и немудреный вид. К минусам можно отнести то, что трубы могут деформироваться от кипятка, а складки шланга забиваются жиром и грязью.
- Колбовый сифон – это очень жесткая конструкция. Несомненный плюс конструкции – это возможность очистки трубы при помощи специальных моющих средств.
- Трубный сифон – это не самый лучший из возможных вариантов. При редком использовании появляется крайне неприятный запах.
- Так называемый сухой сифон – это один из самых продуманных и хороших вариантов. Пользуется большим спросом благодаря своим замечательным качествам. После того как была пропущена вода, он очень быстро высыхает, за что и получил свое название.
Если вы покупаете эксклюзивную и нестандартную раковину, то, как правило, сифон уже в комплекте. Для обыкновенной раковины подойдет стандартная модель. Размер сифона зависит от того, сколько всего вы будете к нему подключать, чем больше техники (стиральных, посудомоечных машин), тем больше должен быть размер сифона. При выборе очень важно учесть, какой объем воды будет пропускать через себя устройство, какой будет напор.
Сифоны можно подобрать с довольно оригинальным дизайном. Но экономить в этом вопросе точно не стоит, функции, выполняемые этой конструкцией, нельзя недооценивать.
Очень важно обратить свое внимание на качество устанавливаемых прокладок и прорезиненных шайб.
Измерьте высоту, чтобы не испытывать затруднений при монтаже.
Вернуться к оглавлению

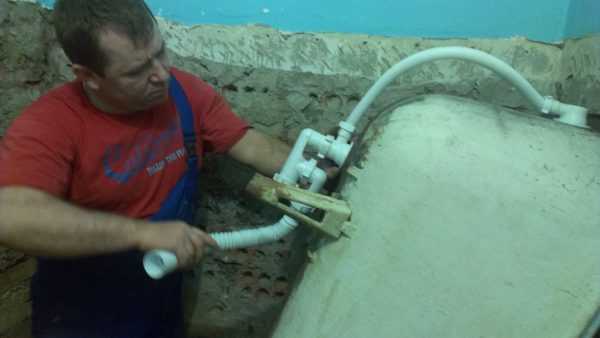

Как собрать сифон для ванны? Из материалов и инструментов вам потребуется только сам сифон и ручной инструмент – отвертка. Все винты и гайки идут в наборе.
Схема сборки сифона.
Первый шаг – при выполнении такого рода работ необходимо очень тщательно изучить инструкцию. Ознакомьтесь со всеми тонкостями и нюансами сборки.
Второй шаг – пробка, которая служит для слива воды, крепится с помощью своей цепочки к накладке перелива.

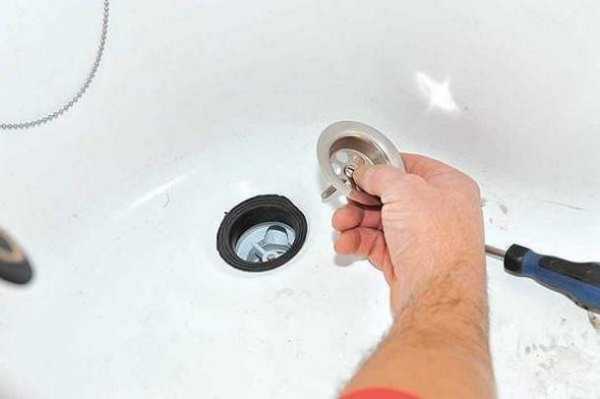

Третий шаг – защищающая решетка совместно с прорезиненной прокладкой устанавливается на свое место – сливное отверстие.
Четвертый шаг – в самой верхней части отводного патрубка есть платформа со специальным бортом для прокладок и колец. Прокладка вставляется в отведенное место и крепко прижимается к корпусу ванны. Если прижать недостаточно сильно, непременно образуется течь. Винт нужно ввернуть в защитную решетку и крепко затянуть отверткой.
Следующая необходимая деталь – это съемное колесо сифона. В него нужно завести патрубок и надежно скрепить стяжной гайкой, под которую устанавливается специальная прокладка в виде конуса. Дальнейшее действие – это осуществление сцепления друг с другом колена и переходника, благодаря которым будет регулироваться высота вашего сифона.
Во вторую гайку, находящуюся в переходнике, следует уместить прокладку плоской формы. Это выполняется для максимально прочного и крепчайшего соединения с отводом канализации. После проведения всех этих действий сбор одной части сифона можно считать полностью завершенным.
На патрубке имеется специальный отвод для того, чтобы переливать воду. Ваша задача – с помощью обычной плоской прокладки и гайки присоединить к нему гибкий шланг.
Таким же способом присоединяется гибкий шланг, именуемый гармошка, к переливному патрубку.
В самый верх патрубка добавляется прокладка. И специальным винтом присоединяется к накладке для осуществления перелива воды. Это был финальный шаг. Перед тем как включать воду, необходимо еще раз все пересмотреть и проверить. Прибор готов к дальнейшему использованию.
Это стандартная система для сборки сифона. Принцип абсолютно одинаков для любой модели.
Вернуться к оглавлению

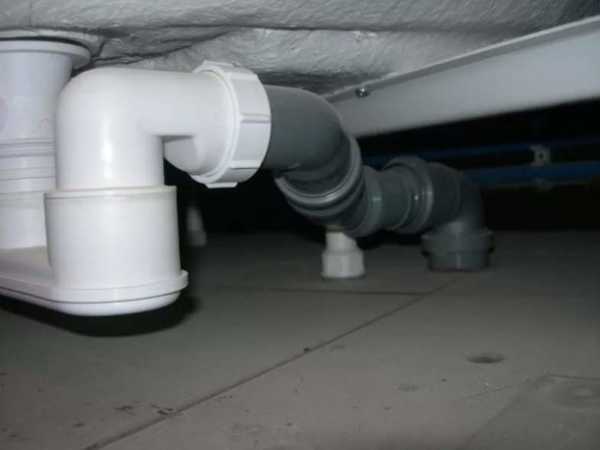

Монтаж для душевой кабины
Все детали нужно разложить и хорошо осмотреть. Первым делом надевается прокладка и затягивается резьба. Гофрированная труба растягивается до той длины, которая вам необходима. Выпуск сифона и перелив нужно подключить к стоку.
Прокладку нужно правильно надеть, чтобы в случае загрязнения и засорения она снималась без каких-либо затруднений и не препятствовала чистке конструкции. Работа окончена. Нужно включить воду, чтобы проверить, правильно ли все работает.
Вернуться к оглавлению
Установка для раковины
Схема монтажа сифона.
- Решетку с прокладкой требуется соединить и установить на отверстие для слива.
- На борт патрубка прикрепляется прорезиненная прокладка толщиной 5 мм, не меньше, иначе она будет очень плохо справляться со своей задачей.
- Верхнюю часть патрубка нужно очень сильно придавить к мойке, а второй, незанятой, рукой нужно одновременно вставить соединяющий винт в решетку и ручным инструментом тщательно затянуть в гайку патрубка.
- Гайка с максимальной плотностью вставлена в проем корпуса патрубка.
- На отводящий патрубок нужно надеть гайку для стяжки и вставить прокладку.
- В самую верхнюю часть сифона аккуратно вставить патрубок и установить конструкцию на ту высоту, которая вам необходима, после этих действий гайку надежно закрутить отверткой.
- В так называемую крышку сифона следует поместить прокладку из резины и прикрутить крышку к корпусу.
- Крышку рекомендуется обмотать подмоткой для сантехники.
- Канализационный отвод требуется соединить с трубой, опять же с помощью гаек и прокладок. В случае если труба либо отвод отличаются нестандартными размерами, используется специальный переходник.
Работа завершена. Сифон полностью готов к работе.
Как можно заметить, собрать сифон своими руками совсем несложно. Но домашнему мастеру нужно выполнять эту работу аккуратно и осторожно, четко следуя инструкции и советам компетентных людей. Если выполнять все последовательно и точно по плану, то не придется оплачивать дорогостоящие услуги специалистов.
