Как собрать сифон для раковины на кухне, подключение к раковине с переливом

Заключительным этапом сборки сливной системы идет установка сифона. Выполняя эту работу, необходимо вооружиться определенными инструментами и знаниями.

Информация о строении различных видов слива и особенностях их монтажа окажется нелишней при подготовке к работе. Монтаж сливной системы на кухне – работа несложная, справиться с которой сможет даже непрофессионал в сантехническом деле.

Содержание статьи

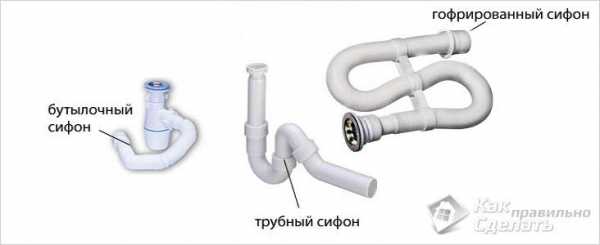

Виды и строение сливного устройства

Сифон – это пластиковая (реже металлическая) сантехническая конструкция, которая задерживает, а затем выводит по трубам в слив воду и мусор. Для кухонной раковины используют бутылочные и коленные модели. Это сборные конструкции, которые можно монтировать без применения дополнительного инструмента.

Самая простая в эксплуатации – коленная конструкция. Такую систему легко монтировать, разбирать, менять детали, чистить. Труба в ней изогнута в виде английских букв U или S, что позволяет экономить место под мойкой.

Устройство с гофрированным шлангом может принимать разные положения. Это позволяет монтировать сифон практически в любом месте. Его монтаж может осуществить даже неподготовленный человек. Единственный недостаток системы с гофрированным сливом – быстрый засор шланга.

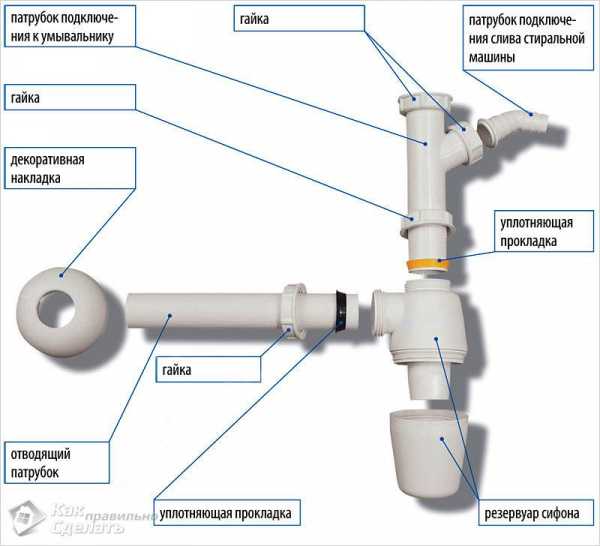

Стандартное строение

Самый распространенный и недорогой вариант сливного устройства – пластиковый. В стандартный комплект входят такие элементы:

  • корпус в виде бутылки или колена;
  • отвод в канализацию – расположен сбоку бутылки;
  • разборный стакан с крышкой. Это подвижная часть, которую используют для прочистки слива;
  • большая силиконовая или резиновая прокладка – деталь, которая позволяет плотно соединить крышку и корпус;
  • пластиковый канализационный отвод (патрубок). Часто может поставляться в виде трубы, гладкой или гофрированной. Комплектуется согласно модели и диаметру выходного отверстия;
  • выпускной патрубок с дополнительным отводом. Предназначен для подключения стиральной и посудомоечной машин;
  • металлическая сетка – устанавливается в сливное отверстие раковины. Предотвращает попадание в канализационный слив пищевых отходов;
  • силиконовая или резиновая прокладка – устанавливается между сливным отверстием мойки и патрубком;
  • пластиковая накидная (стяжная) гайка.

В заводской комплектации предусмотрена подробная инструкция по ручной сборке устройства с простой и понятной не только специалистам схемой. Монтаж сливной системы необходимо проводить вручную, для контроля уровня натяжения и зажима крепления. Это предотвратит повреждение пластиковых деталей.

Установка бутылочного сифона

Для подключения кухонной мойки к системе слива подойдет бутылочная модель. Если пространство не позволяет, можно применить устройство коленного типа S или U-образной формы. В основном такие виды используются в ванной комнате.

При выборе кухонного слива ориентируются на количество свободного места под мойкой, качество и надежность модели. Простота замены деталей и чистки – также немаловажный фактор в выборе устройства.

Сборка кухонного сифона для раковины начинается на заключительном этапе строительства. К этому времени канализация и сливные системы уже находятся в рабочем состоянии, а кухонная мебель стоит на своих местах.

Устанавливают бутылочный сифон в следующей последовательности. Первым делом распаковывают комплект и проверяют наличие всех деталей. Корпус и трубки должны быть гладкими, без сколов и трещин. Гофра должна свободно расправляться и складываться. Проверяют наличие и качество всех прокладок.

Из прокладок выбирают большую плоскую резинку, которая по диаметру подходит к резьбовому соединению стакана, надевают уплотнение на него. Крышку накручивают на нижнюю часть стакана до тех пор, пока не скроется уплотнение.

Порядок подсоединения

Соединяют верхнее отверстие сифона с патрубком, идущим к раковине, надевая на него накидную гайку. Устанавливают конусную накладку так, чтобы широкая часть была направлена к сливной трубе. Накидную гайку затягивают аккуратно, без пережима, вместе с тем плотно, чтобы вода не протекала.

Чтобы присоединить гофру, на нее и на боковой патрубок накидывают гайку с прокладкой и закручивают. Стоит заметить, что вместо гофрированной трубы может быть жесткая, но это не меняет сути дела.

Прокладка самого большого диаметра находится между верхним патрубком и раковиной. Еще одну прокладку и металлическую часть слива в виде решетки привинчивают сверху. В качестве крепления используют длинный винт.

Теперь сифон должен крепиться под мойкой. Для этого верхний патрубок направляют в сливное отверстие, а гофрированную трубу соединяют с канализационной. В слив раковины вставляют металлическую решетку с уплотнением и фиксируют винтом. Если бутылочная часть не соединена с горловиной, ее прикручивают к отверстию слива внизу. Если сифон был собран, закрепляют его винтом.

Затем соединяют горловину и бутылочную часть, при этом между ними укладывают уплотнитель. В завершение необходимо затянуть все накидные гайки – конструкция должна быть водонепроницаемой. Для надежности стыки можно обработать герметиком.

Так собирают сифон для кухонной мойки. В случае ремонта разборка проводится в обратной последовательности.

Соединение с переливом

Перелив представляет собой специальное отверстие на стенке мойки, к которому со стороны стены подводят гофрированную трубу. Эта конструкция позволяет защитить кухню от затопления, если забилось сливное отверстие. Снаружи оно может быть прикрыто декоративной решеткой. В более дешевых моделях раковин оно выглядит как несколько маленьких отверстий, в двойной мойке находится на перегородке между частями раковины.

Для монтажа перелива берут дополнительную, обычно более тонкую, гофрированную трубку и фиксируют ее на мойке, напротив отверстия для перелива. Второй конец заводят в патрубок сифона. Гофру к раковине крепят болтом, к патрубку – накидной гайкой. При установке используют уплотнитель, который фиксируют под раструб, прикрепленный с обратной стороны мойки.

После установки системы необходимо проверить ее герметичность. Для этого пробкой закрывают сливное отверстие и набирают в мойку воду. Жидкость должна вся вытечь через отверстие перелива. Никаких протечек быть не должно, если система установлена правильно.

Двойная мойка

В случае двойной раковины можно установить два сифона или же выбрать особую конструкцию. Второй вариант предпочтительнее, так как занимает меньше места. Специальные сифоны для двух раковин сделаны так, что от сливных отверстий чаш отходят трубы, соединяющиеся в одной общей конструкции. Их недостаток сводится к тому, что в случае засора на кухне нерабочими окажутся две раковины. Установка же очень похожа на монтаж обычного сифона, только количество деталей увеличивается.

Подключение жесткой сливной трубы

Соединительным элементом между сифоном и сливной системой выступает гофра.

Специалисты рекомендуют использовать пластиковую короткую трубу – так вероятность засоров будет сведена к нулю. Один из плюсов гофрированной трубы – возможность ее подключения в любом месте. При необходимости ее можно растянуть до нужного размера. Но со временем гофра от провисания образует изгибы, которые провоцируют засоры в трубах. Если место позволяет, лучше для подключения слива к канализации использовать жесткую трубу нужного диаметра.

Чтобы соединить сифон и канализационную систему с помощью такой пластиковой трубы, делают следующее:

  1. Выбирают трубу нужного диаметра (в основном используют d = 40) и длины.
  2. Проверяют длину (слишком длинную можно обрезать с помощью ножовки).
  3. На один ее конец надевают уплотнитель и при помощи накидной гайки подсоединяют к сифону. На другой конец надевают переходник 500/40.
  4. Широкую часть муфты-переходника подсоединяют к раструбу канализационной системы.

Для соединения элементов конструкции используют специальные уплотнители. После того как система готова, можно подключать воду и проверять результат работы. В местах соединения протечек быть не должно.

Со временем сливная система изнашивается и требуется замена одного из ее элементов. Починить старый или собрать новый сифон – дело нетрудное, главное, следовать инструкции, разработанной производителем продукции. Для монтажа сливной системы могут понадобиться дополнительные ее элементы: колена, муфты, переходники, уплотнители. Все работы выполняются самостоятельно.

Замену прохудившегося сифона или установку нового можно произвести без помощи сантехника. Более сложные водопроводные работы должны выполнять квалифицированные специалисты.

gidpovode.ru

выбор и установка своими руками

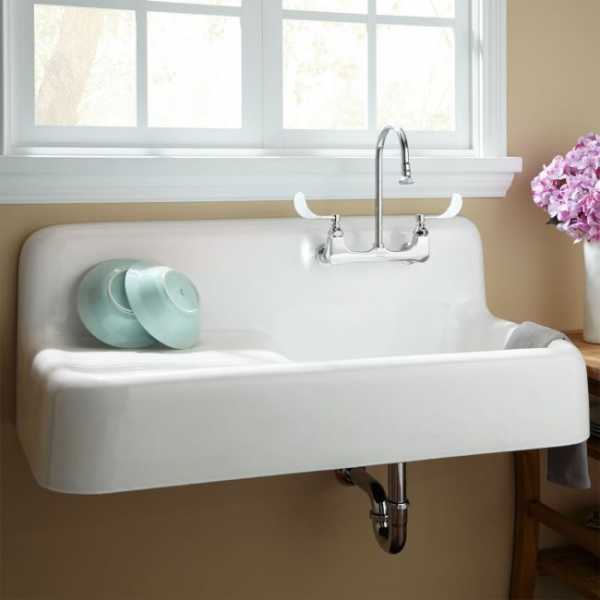

Винтажная отдельно стоящая мойка в кухне с хромированным сифоном

Иногда нам приходится тратиться на то, чтобы установить сифон для раковины на кухню, притом, что сделать это бесплатно можно, практически не задумываясь ни о чем. С такой операцией справится любой, вооружившись инструкцией, либо нашими универсальными рекомендациями, которые помогут сделать это самостоятельно без вызова мастера на дом.

Содержание:

Пластиковый сифон с насосом под мойкой в кухне

Замена сифона на кухне позволит всегда содержать помещение в чистоте и уюте

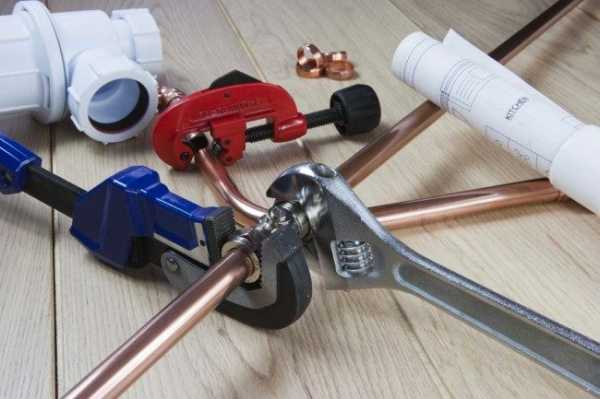

Некоторые необходимые инструменты для установки сифона под раковиной

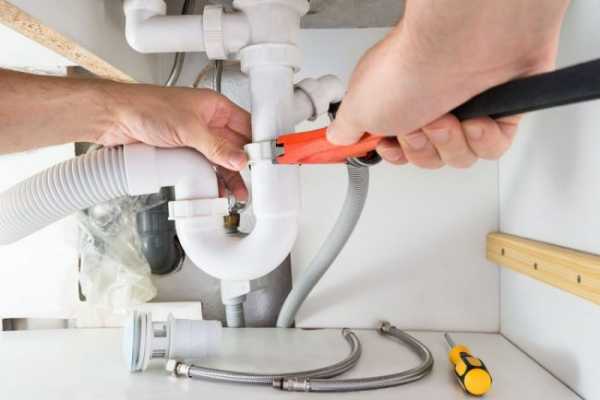

Для удобства демонтажа или установки сифона используйте разводной ключ

Назначение сифона

Казалось бы, очевидный для знающего человека и не требующий ответа вопрос, зачем устанавливать сифон под раковину на кухню многих на самом деле ставит в тупик. Часто на него можно услышать ответ – просто так надо, но для чего это необходимо, никто не отвечает. Нужен этот предмет непросто для того, чтобы соединить раковину с канализацией, а для того, чтобы дополнительно воспрепятствовать пропусканию крупных частиц мусора из раковины в канализацию, и неприятного запаха обратно из нее.

Разновидности сифонов под раковину в для кухни

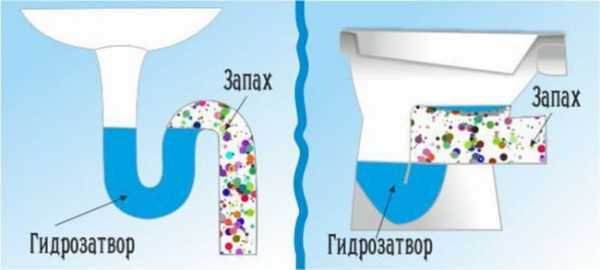

Схема защиты от запаха с канализации с помощью сифона

Виды сифонов и их конструкция

Сейчас большинство подобных конструкций изготавливается из недорогого и достаточно долговечного материала – пластика. При этом его использованием не брезгуют ни китайские, ни европейские производители, ни даже отечественные. Ранее же, как и большинство сантехнических изделий их изготавливали из металла, который в ряде случаев не выносит длительной эксплуатации и портится с течением времени.

Пластиковый сифон с гофрированной трубкой

Устройство сифона для раковины на кухне обычно отличается у разных производителей, но принцип работы всегда одинаков. В конструкцию арматуры могут входить несколько элементов:

  • Разборный сифон;
  • Несколько фитингов для подключения к системе канализации;
  • Прокладки и уплотнители для фитингов;
  • Гофрированные или гладкие трубки;
  • Направляющая воронка;
  • Сетки и уловители;
  • Прокладки, уплотнители и метиз для крепления конструкции к мойке.

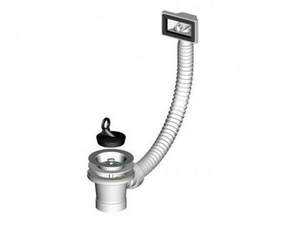

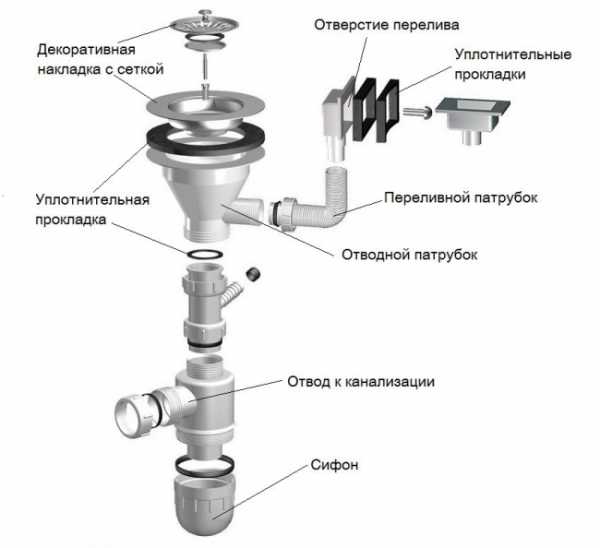

Комплектация сифона с переливом

Существенно будет отличаться от указанного списка сифон для двойной раковины на кухне. Несмотря на то, что элементы конструкции у него будут те же, их количество будет почти вдвое большим. Без инструкции, соответственно, собирать его сложнее. Но в то же время, собрав половину конструкции, можно быть уверенным в успешном выполнении поставленной задачи.

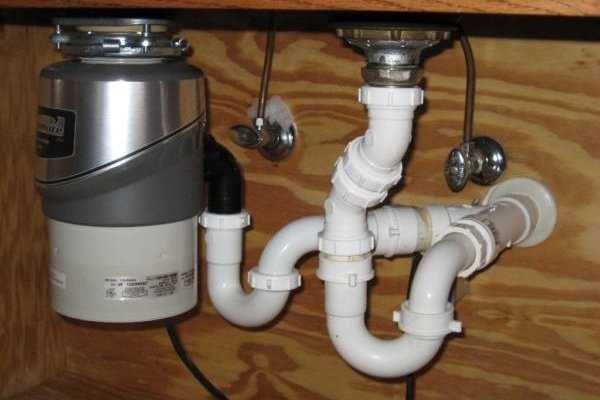

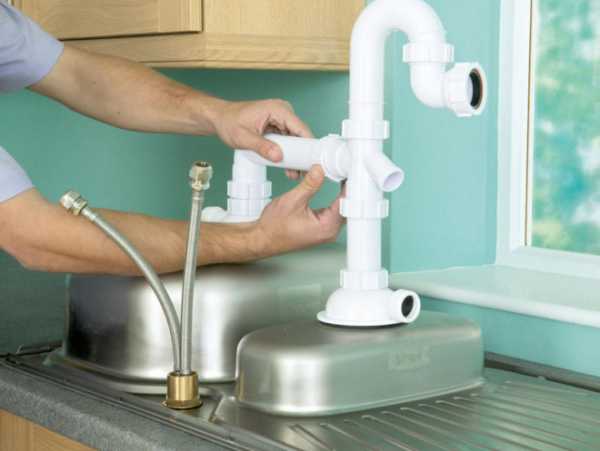

Сифон для двойной мойки

Двойная конструкция сифона для парной раковины

Стоит также отметить, что конструкция несколько усложняется, когда выбирается сифон для раковины на кухню с переливом. В нем добавляется специальная переливная трубка, обычно выполненная из гофрированного пластика, вспомогательные фитинги и крепления с прокладками. При этом прокладки устанавливаются не только на фитинг соединяющий сифон с переливом, но и между отверстием на мойке и переходником переливного шланга.

Краткая инструкция по сбору сифона с переливом

Конструкция дополнительно усложняется, если сифон достаточно дорогой и имеет автоматизированную систему задержки и слива воды в мойке. В таком случае он может комплектоваться механической кнопкой, которая при помощи специального соединения приводит в движение пружину, связанную с конструкцией, расположенной внутри воронки. Эта конструкция подвижна и управляет сливным затвором при воздействии на кнопку. Для самой кнопки в этом случае на мойке может быть предусмотрено специальное место, обычно скрытое заглушкой.

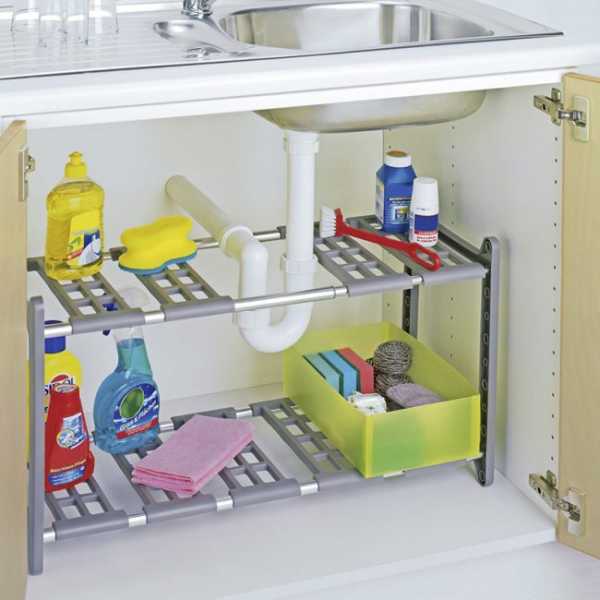

Простой пластиковый сифон в кухне под раковиной

Подготовительные мероприятия

Перед тем, как собрать сифон для раковины на кухне, обязательно удостоверьтесь в том, что все комплектные детали на месте, а все необходимые инструменты находятся в зоне видимости. В противном случае проблемы со сборкой будут обеспечены. Но прежде чем начинать сборку сифона убедитесь, что вам не требуется демонтировать старый сифон, вышедший из строя и требующий срочной замены.

Самые необходимые элементы для сбора сифона

Если все же старый сифон установлен, демонтируйте его аккуратно, дабы не повредить имеющуюся сантехнику. Иначе придется менять не только сифон, но и мойку с краном или смесителем, в зависимости от масштаба домашней катастрофы.

Перед демонтажом установите под мойкой емкость для удаления излишков, застоявшейся воды и прочих фракций из старого сифона или раковины, если в ней что-либо осталось до начала ремонта.

Кухонная двойная раковина с металлическим сифоном

Если старый сифон крепился к раковине при помощи винта, используйте шуруповерт с соответствующей насадкой, поскольку применение отвертки соответствующего размера не всегда является эффективным, ведь в процессе эксплуатации металл, из которого изготовлен винт, может быть подвергнут ржавчине или коррозии. Именно они блокируют его внутри конструкции и не позволяют демонтировать сифон.

Совет: используйте шуруповерт с аккумулятором, чтобы избежать короткого замыкания в электросети при работе с электроинструментом.

Замена сифона — задача несложная, одна требующая определенного инструмента и понимания принципа устройства

Если насечки винта или другого крепежного метиза, удерживающего сетку, по какой-то причине стерлись, разрежьте сетку, чтобы демонтировать сифон. Этим элементом можно пожертвовать, но действовать нужно аккуратно, дабы не пораниться. Для этого можно использовать кусачки или ножницы по металлу. Так, потребуется вокруг головки винта разрезать сетку, и тогда сифон моментально отделится от мойки. Этот момент важно не упустить, чтобы не испачкать все вокруг. Подхватите сифон снизу, и соберите жидкость в уже подготовленную емкость.

С поверхности мойки осторожно удалите остатки сетки, а затем ветошью протрите поверхность мойки, чтобы очистить ее от грязи, которая могла скопиться под сеткой и резиновой подкладкой.

Слив жидкости в мойке будет зависеть от правильности установки сифона

Не забывайте, что сифон соединяется и с канализацией. Обычно между соединительной трубкой и входом в канализацию имеется уплотнительная резинка, обеспечивающая герметичное соединение. Он может стать причиной затрудненного извлечения трубки.

Если же мойка новая и на нее просто требуется установить сифон, то задача существенно упрощается, и можно сразу переходить к сборке новой конструкции.

Преимущество пластиковых сифонов — неспособность накапливать мусор и неподверженность коррозии

Сборка и установка сифона

По окончании подготовки можно переходить непосредственно к монтажу сифона. Сборку можно начинать по-разному. Первый способ подразумевает предварительную сборку основы конструкции и закрепление ее на мойке. Но можно пойти и от обратного, и поэтапно собирать все элементы воедино непосредственно на мойке. Сути это не меняет, но в некоторых случаях оба варианта могут быть некомфортны для мастера сантехника, либо для вас в зависимости от того, кто привлечен к работе.

Независимо от вида гидрозатвора монтаж осуществляется по единому принципу

Многие рекомендуют предварительно собрать основную часть, а затем устанавливать ее непосредственно на мойке, мотивируя это тем, что под нею не так много места для маневрирования руками и инструментами, а свет обычно вовсе отсутствует. Поэтому мы будем собирать сифон и арматуру по частям.

Совет: чтобы понять последовательность соединения элементов используйте инструкцию. В ней часто написано не много, но есть компактная иллюстрация последовательного соединения деталей.

Установка конструкции на мойке

Сборка основной части

Сам сифон чаще всего представляет собой наибольшую деталь комплекта, состоящую из двух частей – корпуса и съемной чаши. Ее снимают для удаления засора, возникающего в процессе эксплуатации. Во время сборки, их наоборот требуется соединить. Между ними обычно устанавливается соответствующего размера комплектная прокладка. Ее размер должен соответствовать диаметру винтового крепления чаши. Именно таким образом они обычно соединяются. Чаша без применения инструментов накручивается на основу снизу.

Главная особенность хромированного сифона — это долговечность и прочность

В верхней части основы имеется сливное отверстие, куда устанавливается воронка. На нем имеется винтовая насечка, к которой будет крепиться соединяющий фитинг. Он надевается на воронку так, чтобы насечки на нем и на основе совпадали.

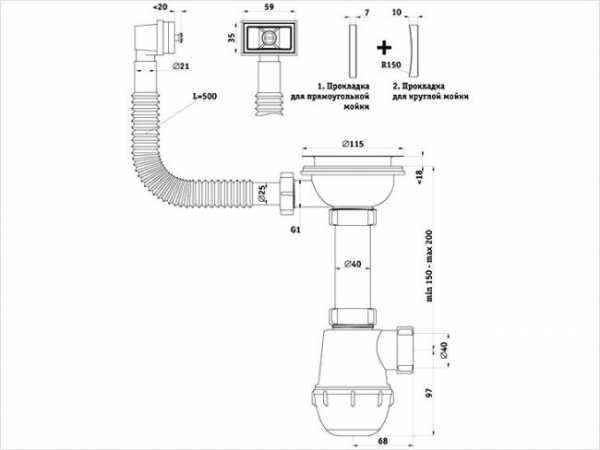

Краткая наглядная инструкция по монтажу сифона к прямоугольной и круглой мойке

Между фитингом и основой требуется установить прокладку, и лишь затем соединять их. Прокладка для фитинга в комплекте может быть не одна, а сразу пара. Если их 2, то одна в форме шайбы (плоское кольцо с дырой в центре) будет укладываться внутрь фитинга, а вторая конусообразная устанавливается ниже, непосредственно на трубчатую часть воронки. Узкая часть конусной резиновой прокладки должна быть направлена в сторону основы сифона, чтобы надежно зафиксировать воронку на нужной высоте. Затем фитинг достаточно плотно закручивают, чтобы избежать протечек в дальнейшем.

Монтажные размеры сифона для двойной раковины с возможностью подключения стиральной или посудомоечной машины

Соединение с мойкой

После того, как конус надежно закреплен на сифоне, его можно крепить на мойке. Собранную заранее конструкцию располагают под сливным отверстием в мойке. Между ними обязательно устанавливается резиновая или силиконовая прокладка необходимая для исключения протекания. Ее внешний диаметр должен совпадать с диаметром верхней части воронки. Собранную конструкцию требуется отцентрировать опять же, чтобы избежать протечек.

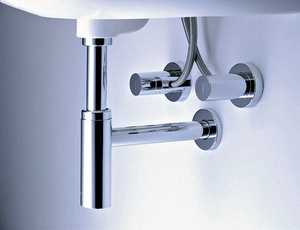

Металлический сифон самый дорогой из возможных вариантов

Сверху на сливное отверстие в раковине устанавливается другая пара элементов. Это сетка или решетка и соответствующая ей прокладка. Иногда она отсутствует, но это не проблема, поскольку основную функцию всегда выполняет прокладка, расположенная между мойкой и воронкой.

В центр решетки устанавливается соответствующий комплектный винт или другой метиз. При его завинчивании части конструкции соединяются, и чем прочнее будет соединение, тем ниже вероятность будущей протечки.

Сифон — одна из самых важных деталей в домашней водопроводной системе

Совет: при соединении важно не перестараться, и не перетянуть винт. Поскольку в этом случае можно повредить решетку, и ее придется тогда заменять в срочном порядке.

Бутылочный сифон закрепленный на кухонную мойку

На этом соединение сифона с раковиной может не закончиться. Дополнительные операции требуются тогда, кода модель мойки оборудована переливным отверстием, а в сифоне имеется дополнение в виде переливной трубки с адаптером.

Адаптер к мойке крепится обычно при помощи винта, а между ним и мойкой также устанавливается прокладка. Соединение трубки с адаптером и сифоном происходит при помощи таких же креплений, какие используются для соединения воронки с сифоном.

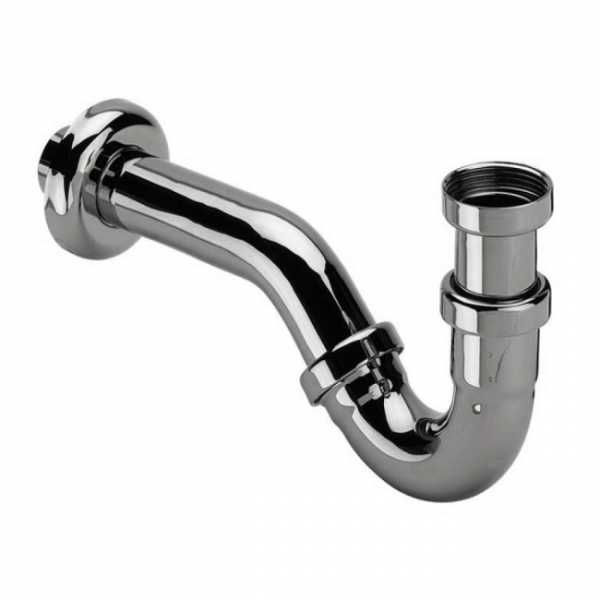

Трубный металлический сифон на большой мойке в кухне

Соединение с канализацией

Сбоку на основе имеется другое отверстие, на которое монтируется соединительная трубка для канализации. От типа трубки будет напрямую зависеть степень сложности ее соединения. Гладкие трубки чаще бывают сборными и ее части крепятся друг к другу при помощи фитингов и дополнительных прокладок. Кроме того, их производитель часто делает большими с запасом длины. Поэтому их часто приходится обрезать при помощи ножовки или болгарки, предварительно отмерив необходимую длину. Не стоит забывать, что некоторые трубки могут иметь взаимно вставную конструкцию, за счет которой расстояние между соединительными узлами может регулироваться.

Установить сифон на кухне можно своими руками, это не составит особого труда

Гофрированные трубки гораздо проще в монтаже. Их редко приходится обрезать, а регулировать их длину можно при помощи обычной сборки-растяжения трубок по принципу гармошки. Но при выборе сифона не стоит забывать, что такие трубки чаще подвергаются засорам ввиду их конструкции, в особенности при использовании на кухне.

Трубка соединяется с сифоном при помощи фитинга с прокладками по принципу, описанному выше, а ее соединение с входным отверстием канализации производят при помощи резинового переходника – прокладки. Чаще всего он вставляется внутрь отверстия, а в его внутренний диаметр устанавливают соединительную трубку.

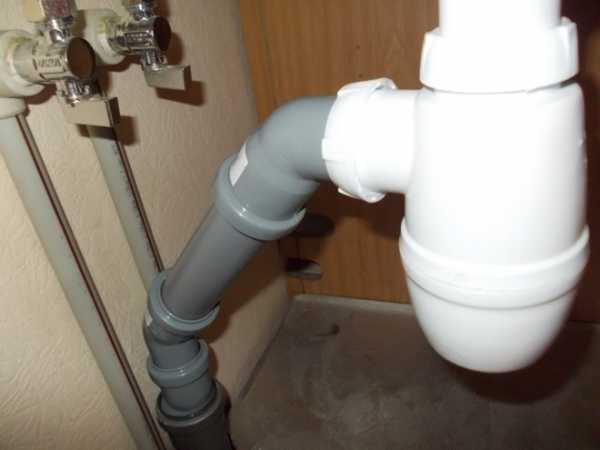

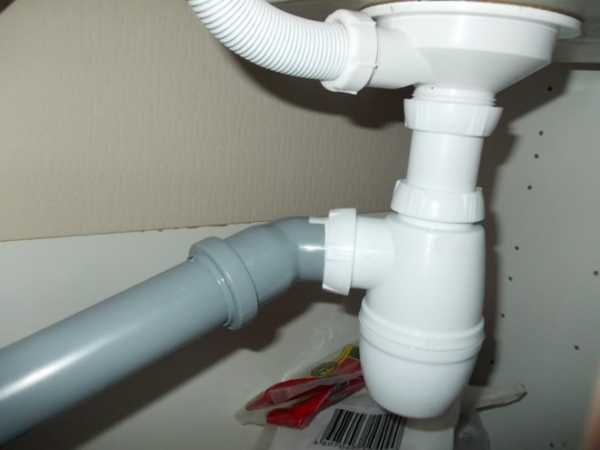

Подключение бутылочного сифона к канализации при помощи гофрированной трубки

Совет: чтобы обеспечить легкое введение трубки в адаптер смажьте ее основание тонким слоем моющего средства.

Сифон для раковины на кухню: выводы

Как вы уже поняли, не достаточно просто сифон для раковины на кухню купить. Его требуется устанавливать и для этого требуются некоторые навыки. Не переживайте о том, что их у вас нет, ведь это совсем несложно, если конструкция сифона достаточно простая. Сифон для раковины на кухню, цена которого меньше, всегда устанавливается быстрее и с меньшими проблемами.

Трубный сифон с комплектом для подключения к кухонной раковине

Но не стоит забывать о разнице в цене, и о том, как она образуется. Поскольку некачественные комплектующие также будут стоить меньше, но в то же время срок их службы будет гораздо короче, чем у более дорогого изделия.

Чтобы правильно понять детали установки и сборки, посмотрите дополнительно тематическое видео, представленное по ссылке ниже. После его просмотра все лишние вопросы по установке отпадут автоматически. Если же процесс окажется для вас все же слишком длительным и затруднительным, обратитесь к сантехнику.

happymodern.ru

инструкция по сборке + полезные советы

В жизни каждого бывают ситуации, когда необходимо сделать что-то, чего раньше никогда делать не приходилось. Чаще всего речь идет о задачах бытового характера: собрать мебель, подключить стиральную машину, отремонтировать розетку, заменить трубы и так далее. Конечно в наше время на любое дело найдется специалист «за копеечку», но зачем тратить лишние деньги из семейного бюджета, если ничего сложного в этом нет и вполне можно справиться самому?

Одна из распространенных бытовых задач — как собрать сифон для раковины на кухне? Вопрос действительно популярный, ведь без сифона невозможно нормально пользоваться раковиной и организовать комфорт на кухне. Старый сифон рано или поздно приходит в негодность: начинает протекать и источать неприятные запахи. Дело в том, что на него действует большая нагрузка в постоянном режиме, поэтому в любой момент может потребоваться его замена.  С проблемой сборки сифона может столкнуться каждый: как житель квартиры, так и собственного коттеджа.

Сифон кухонной раковины необходим для того, чтобы уже использованная грязная вода сливалась в канализационную систему. Также он задерживает остатки пищи, бытовых отходов и другие предметы, которые попадают в слив, чтобы они не шли прямиком в канализацию. Так что если с вашей руки нечаянно слетело кольцо и угодило прямо в слив, скорее всего, оно останется в сифоне, и вы сможете его найти. Сифон исполняет функцию водяного затвора и защищает от перелива воды. Кроме того, он не дает неприятным зловонным канализационным запахам попадать обратно в помещение.

Какие бывают сифоны?

Перед тем, как покупать сифон для раковины на кухне, лучше ознакомиться с тем, каких видов они вообще бывают. Это поможет выбрать наилучший для вас вариант. В современных хозяйственных и сантехнических магазинах имеется очень широкий ассортимент различных видов сифонов для системы слива. При выборе обязательно нужно учитывать материал, из которого сифон изготовлен. Выделяют 2 основных вида:

  • полимерные, изготовленные из полипропилена или полиэтилена;
  • металлические, сделанные из хромированной стали, латуни или меди.

Совет: для кухонных моек лучше использовать полимерный сифон, потому что благодаря материалу он никогда не заржавеет и не загниет, а также в нем почти не будет скапливаться жир и грязь.

 Что касается формы, сифоны разделяют на: бутылочные, плоские, гофрированные и коленные.

  • Бутылочный вид сифона. Его действие основывается на образовании в основной части корпуса (колбе) гидрозатвора путем скапливания некоторого количества воды. Также в колбе накапливается мусор, попавший через раковину в сливное устройство.

Совет: именно бутылочный вид сифона лучше всего использовать для кухонных раковин, так как его очень легко чистить. Просто открутите нижний резервуар и отсоедините выводящий патрубок (инструкция с названиями деталей должна прилагаться к каждому сифону в упаковке).

  • Коленный сифон выглядит как трубы с несколькими изгибами. Они больше подходят для ванных комнат, так как чистить их немного сложнее.
  • Гофрированные сифоны имеют более простую конструкцию. Основная деталь — сифон-гофра может выгибаться так, как удобно установщику. Правильно выгнув гофру, тоже можно создать гидрозатвор, однако он не будет таким эффективным, как в сифонах бутылочного типа. К тому же, процесс очистки такого сифона очень затруднен, поэтому велика вероятность появления неприятных запахов. Из преимуществ можно отметить низкую стоимость за счет простой конструкции и удобство монтажа.
  • Плоский сифон обладает особой плоской конструкцией и используется, когда другие виды сифонов не подходят по габаритам.

Помимо материала и вида сифона при выборе также необходимо учитывать фирму-производителя, качество и прочность материала. Обязательно проверьте, подойдет ли размер сифона для вашей мойки! Также обращайте внимание на наличие возможных дефектов товара и проверяйте полную комплектацию! Даже одна недостающая деталь не позволит вам собрать сифон. Придется снова идти в магазин и потерять дополнительное время.

Подготовительный этап перед сборкой сифона

Помимо самого сифона в полной комплектации необходимо иметь: переходную манжету, силиконовый герметик и ленту ФУМ (изоляционная лента). Из инструментов обязательно нужна плоская отвертка, а также не будет лишним канцелярский нож. Если у вас дома нет вышеперечисленных предметов, позаботьтесь об их покупке заранее перед тем, как приступать к сборке сифона. Приобрести их можно в тех же магазинах, что и сам сифон.

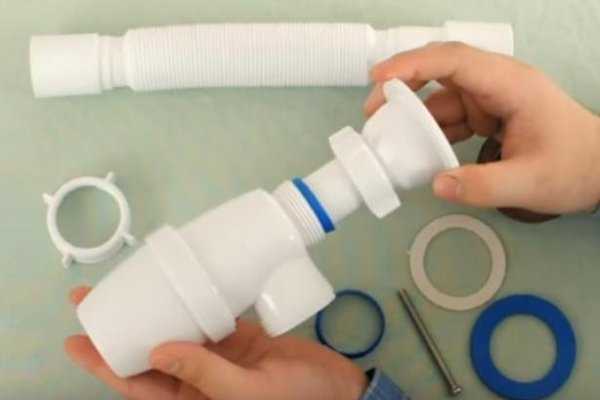

После покупки сифона необходимо разобраться в его комплектации, чтобы понимать, о каких деталях идет речь в инструкции. Обычно вместе с комплектом деталей в упаковке присутствует инструкция с подробной схемой и названиями деталей. Если ее в комплекте нет, озадачите продавца, возможно, она просто выпала.

Как уже писалось выше, наиболее подходящим вариантом для кухонной раковины является бутылочный сифон. Разберем подробнее его комплектацию. Итак, какие же детали имеются в бутылочном виде сифона с переливом?

  1. Верхняя часть — выпуск. Включает в себя: сетку, болт, основание. Прикручивается к самой мойке.
  2. Горловина с широкой гайкой, которой крепится к выпуску.
  3. Шланг переливной. Прикрепляется к выпуску с помощью пластиковой гайки.
  4. Металлический болт (крепление переливной сетки). Вкручивается в чашу мойки.
  5. Корпус сифона, в который устанавливается горловина сифона с помощью конусного уплотнителя.
  6. Отводящий патрубок, который соединяет слив с канализационной системой. Он прикрепляется к корпусу сифона с помощью широкой пластиковой гайки.
  7. Набор резиновых прокладок и манжет для сборки.

Совет: при покупке сифона проверьте, чтобы на полированных изделиях не было царапин и иных повреждений, а резиновые прокладки и манжеты тщательно просмотрите на предмет некачественной резьбы!

Демонтаж старого сифона

Перед тем, как начинать сборку нового сифона для кухонной раковины, нужно убрать старый. Сделать это совсем несложно. Во-первых, обязательно перекройте воду, чтобы она не поступала в мойку! Далее с помощью плоской отвертки открутите винт, находящийся по центру решетки в отверстии для слива в раковине. Обязательно возьмите и подставьте под сифон какую-нибудь емкость, потому что в нем, скорее всего, еще осталась жидкость, и иначе она прольется мимо. После того, как вы отсоединили старый сифон, канализационное отверстие лучше заткнуть кусочком старой ненужной ткани, чтобы зловонные запахи не проникли в помещение. Также нужно тщательно протереть сливное отверстие, к которому прикручивался старый сифон, чтобы убрать всю накопившуюся грязь перед установкой нового устройства.

Совет: если винт сливной решетки заело, и он не откручивается, не паникуйте! Просто уберите нижнюю часть сифона и оставьте только патрубок. Потом попробуйте немного покрутить, чтобы отделить гайку от винта. Дело в том, что иногда их со временем сложно отсоединить, так как они прикипают друг к другу.

Пошаговая сборка сифона для раковины на кухне с переливом

После демонтажа старого сифона и очистки сливного отверстия можно приступать к сборке нового устройства. Обычно инструкция к сборке и установке оборудования прилагается к товару в упаковке, но подробного описания зачастую в ней нет, поэтому многие не могут разобраться, что и в каком порядке выполнять. Данная подробная пошаговая инструкция поможет вам в этом,на первый взгляд, нелегком деле.

Итак, начать стоит с полной проверки комплектации сифона, чтобы в процессе не выяснилось, что имеются недостающие детали. Точная комплектация сифона должна быть указана в инструкции к изделию. Выше было описано, какие составляющие имеет бутылочный сифон с переливом, однако устройства бывают разные, соответственно, и комплектация у каждого своя.

После проверки комплектации разложите все комплектующие перед собой, чтобы было удобно искать нужную деталь. Весь этап установки нового сифона можно разделить на 3 этапа:

  • сборка самого сифона;
  • прикрепление его к мойке;
  • соединение сифона с канализационной системой.

Начать лучше со сборки сифона.

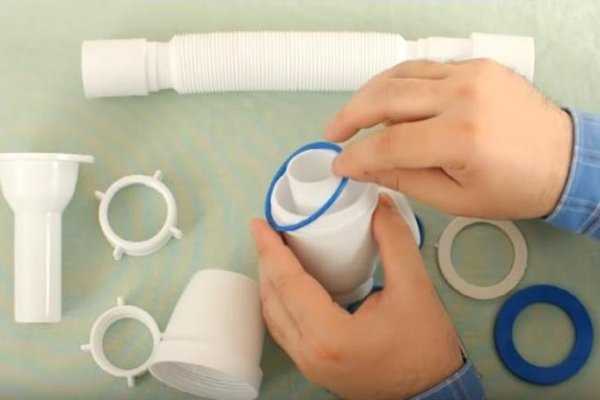

  1. На самое широкое по диаметру отверстие сифона наденьте плоскую прокладку и прикрутите горловину сифона.
  2. Затем на горловину (патрубок), которая будет крепиться к выпуску, наденьте накидную гайку, потом натяните конусную прокладку, чтобы тупой конец был вверху. Теперь вставьте горловину в верхнее отверстие сифона и закрутите,но не очень крепко. Не потеряйте гайку в сливной воронке патрубка!
  3. Далее отводящий патрубок прикрепите по тому же принципу: сначала наденьте накидную гайку, затем конусную прокладку и присоедините отводящий патрубок к нужному отверстию в сифоне.

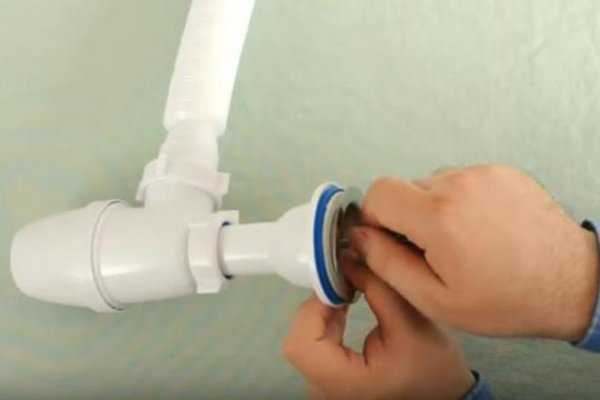

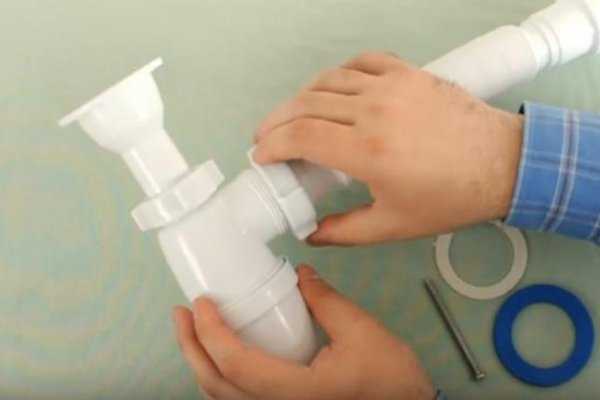

На этом этапе сама конструкция сифона готова! На фото ниже показано, как должен выглядеть собранный сифон.

Совет: можно смазать все прокладки с манжетами силиконовой смазкой — герметизация будет лучше! Также отверстие отводной трубы к канализации лучше смазать санитарным силиконом!

Теперь необходимо прикрепить собранный сифон к раковине.

  1. Положите на горловину сифона полосками вверх уплотнительное рифленое кольцо. Останется одно кольцо, которое нужно закрепить под металлической сеткой.
  2. Металлическую сетку положите в отверстие в чаше мойки, а сифон подставьте под раковину, придержите его и выровняйте, затем металлический болт вставьте в отверстие решетки.
  3. Крепко закрутите металлический болт, чтобы конструкция присоединилась к мойке плотно, как продемонстрировано на фото ниже. Можно пользоваться любым удобным для этого инструментом: отверткой, стамеской или даже монеткой.

Осталось лишь соединить сифон с канализационной системой. Для этого на свободный конец отводящего патрубка надевается конусный уплотнитель, и таким образом присоединяется к канализации.

Совет: если диаметры отводящего патрубка и отвода канализации отличаются, используйте резиновые или пластиковые редукционные переходники!

Для сифонов с переливом принцип соединения переливного шланга с корпусом сифона тот же: сначала накидывается пластиковая гайка,затем прокладка тупым концом вверх, и прикручивается к отводу. Другой конец перелива прикрепляется к мойке с помощью винта и отвертки. Преимущество систем сифонов с переливом в том, что они снижают вероятность потопа на кухне. Также функция автослив дает возможность набрать в раковину воду, а затем ее слить простым нажатием кнопки.

После завершения установки новой системы необходимо проверить ее работу. Наберите воду в раковину, затем слейте: проверьте работу системы перелива, а также самой конструкции сифона. Если нигде ничего не протекает, то все сделано правильно! Вы отлично справились с задачей! Если же все же откуда-то бежит, то либо вы слабо закрутили гайку, либо это последствия некачественной работы производителя.

Таким образом выглядит правильно собранная система слив-перелив (сифон для раковины на кухне с переливом).

Столкнувшись с проблемой замены сифона, знайте, что это несложная процедура, и если вы внимательно ознакомитесь с данной инструкцией, то справитесь сами быстро и качественно! Обычно сборка сифона отнимает не более 20-30 минут времени.

Как сделать сливную систему более долговечной

Поломка сливной системы расстроит любую хозяйку. Во-первых, придется приостановить работу на кухне, во-вторых, есть большой риск появления неприятного канализационного запаха. Сифон может прийти в непригодность в любой момент, и с этим придется срочно что-то решать: либо вызывать сантехника, либо бежать в хозяйственный магазин за новым устройством и менять самостоятельно. В любом случае ситуация неприятная и создает дополнительные хлопоты. Как же можно продлить срок службы сливному устройству?

  • При покупке сифона обязательно проверяйте качество сборки! Приобретайте товары проверенных производителей. Все комплектующие нужно проверять на предмет брака. Перед заменой сифона внимательно осмотрите каждую деталь, нет ли на них трещин и сколов.
  • Чтобы избежать износа уплотнителей, во время сборки сифона смазывайте их силиконовой смазкой. Так они прослужат намного дольше.
  • Во время сборки нового устройства крепко закручивайте гайки, чтобы избежать ненужных протечек.
  • Прочищайте сифон вовремя, не приводите к сильным засорениям! Его можно прочистить вручную, просто открутив нижнюю часть сифона. Также в супермаркетах и хозяйственных магазинах продаются специальные средства для очистки канализационных систем. Можете просто пустить сильный поток горячей воды, это тоже поможет прочистить слив. Ну и не будем забывать о старом проверенном способе очистки сливных систем — вантузе. Если специального средства нет под рукой, а чистить вручную нет желания, вы вполне справитесь вантузом. Однако помните, что самый эффективный способ полной прочистки сливной системы — это ручная очистка сифона.
  • Нужно регулярно проводить профилактическую чистку слива щадящими средствами.

Следуя всем вышеуказанным советам, вы, скорее всего, будете сталкиваться с проблемой замены сифона нечасто и вспомните о его ремонте совсем нескоро. Но даже если ваша сливная система все-таки пришла в негодность, с помощью данной подробной инструкции вы быстро разберетесь с тем, что нужно делать. Удачи вам в сборке и установке нового сифона!

Видео-инструкция, как собрать сифон с переливом для кухонной мойки:

www.vashcottage.ru

схема сборки и установка для мойки

Для осуществления простейших сантехнических мероприятий не обязательно вызывать специалиста, отпрашиваться с работы и тратить деньги на оплату услуг. Например, установка сифона на кухне – несложная процедура, с которой справится даже женщина.

Если грамотно подобрать прибор, изучить инструкцию к нему и запомнить несколько общепринятых правил, процесс чистки, замены или установки сифона пройдет быстро и без неприятных сюрпризов.

Содержание статьи:

Конструкции сифонов для кухни

Вопрос о покупке или замене сифона встает, когда старая модель выходит из строя, а также по причинам, не связанным с самим устройством.

Предположим, вместе с приобретением нового кухонного гарнитура приходится менять мойку, а конструкция новой раковины требует другой конфигурации прибора. Рассмотрим, какие виды сифонов предлагают современные производители.

Напоминаем, что сифон для кухни – устройство, связывающее мойку с трубой канализации, препятствующее проникновению в помещение неприятного запаха и облегчающее процесс устранения засора

Существует множество классификаций устройств для создания гидрозатвора под раковиной, однако все виды можно объединить в две большие категории:

  • бутылочные;
  • коленные.

Коленные, в свою очередь, делятся на жесткие или эластичные (гофрированные), и абсолютно любой тип может иметь более сложную конструкцию, если подключается к мойке с переливом. Также стоит упомянуть про плоский сифон (актуален для монтажа под душевой кабиной) и двойной – для установки под сдвоенные раковины.

Наряду с экономичными пластиковыми моделями применяют и сифоны из металла – латуни, меди, стали или бронзы. Их установка актуальна для стилизации помещения, когда зона под раковиной полностью открыта

Для кухни идеально подходит бутылочная модель, однако, при дефиците свободного пространства или по другим причинам используют и коленные (U-образные и S-образные). Последние виды рациональнее устанавливать для сантехприборов с минимумом свободного пространства – например, под ваннами.

Перед тем, как установить сифон для мойки на кухне, нужно определиться с моделью. Представляем несколько вариантов, один из которых может пригодиться и вам.

Галерея изображений

Фото из

Преимущество данного вида в простой конструкции и быстрой разборке/сборке, если необходимо устранить засор или просто произвести профилактическую чистку

По сути, это искривленная труба, в изгибе которой скапливается достаточно воды для образования надежного гидрозатвора

На самом деле, это два разных устройства, однако при монтаже необходимо продумать их размещение в паре

Дополнительная эластичная труба ведет к специальному отверстию в мойке – для предупреждения затопления в случае засора сливного отверстия

Благодаря эластичности и возможности растягиваться до необходимой длины гофру часто используют там, где невозможно установить жесткую модель

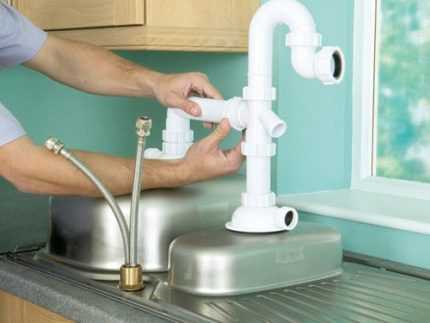

Парная раковина – не редкость на современной кухне. Чтобы увеличить свободную площадь в тумбе, для двух раковин используют один сифон

Применяется, если необходимо подключить несколько сантехприборов или расположить отводы для подключения в неудобном месте

Другим словами, трап с сухим гидрозатвором. Такая разновидность удобна для экономии пространства, но устанавливать ее на кухне, где велик риск засора, нерационально

Вариант 1 – бутылочный сифон

Вариант 2 – коленный сифон

Вариант 3 – сифон с измельчителем

Вариант 4 – сифон с переливом

Вариант 5 – гофрированная труба

Вариант 6 – двойной бутылочный сифон

Вариант 7 – двойной коленный сифон

Вариант 8 – плоский сифон

Так образом, при выборе нового устройства необходимо ориентироваться на количество свободного места под мойкой, технические характеристики (надежность материала и прокладок, проходимость), возможность разборки для обслуживания, а если сифон будет не замаскирован в тумбе – то и внешний вид.

Инструкции по сборке и установке

Сборка моделей происходит по разному: некоторые сначала необходимо собрать, а затем герметично присоединить к сливному отверстию раковины и канализационному патрубку, другие частично собираются в процессе монтажа мойки. Рассмотрим варианты сборки и установки популярных видов.

Этапы монтажа бутылочного сифона

Приобретая устройство в магазине, обратите внимание на то, что пластиковые модели бывают 2 типов:

  • недорогие, состоящие из 10 (или более) деталей;
  • брендовые, с интегрированными прокладками.

Второй тип отличается использованием качественных полимеров – как пластика для корпуса, так и материала для уплотнительных колец. Стоимость его выше, но и прослужит он дольше. К тому же он гораздо проще в сборке: состоит всего из 3 частей, которые легко соединить и отрегулировать. Обычное устройство имеет не менее 10 деталей, которые необходимо установить в нужных местах, не перепутав при этом между собой уплотнители.

Процесс установки сифона для кухонной раковины необходимо начинать уже после того, как полностью проложена канализация и установлена мебель, проще говоря, в последнюю очередь.

Иногда одну из частей – сливную – монтируют при установке раковины. Пока есть доступ к обратной стороне мойки, легче прикрутить крепежный болт. Однако конструкция бутылочных моделей настолько проста и понятна, что их можно зафиксировать на мойке в любой момент

Рассмотрим, как последовательно собрать сифон для мойки. Для примера возьмем недорогую модель, состоящую из множества элементов. Сначала распаковываем комплект, поверяем, все ли детали на месте. Важно, чтобы трубки и бутылочная часть были гладкие и герметичные, гофра – эластичная, а прокладки – плотные, без изъянов. Затем действуем по фотоинструкции.

Галерея изображений

Фото из

Берем тонкую плоскую прокладку, подходящую по диаметру, и аккуратно натягиваем ее без перекосов на место резьбового соединения «стакана»

Крышку – второй элемент пластикового «стакана» – плотно накручиваем посредством резьбового соединения так, чтобы прокладки не было видно

Берем патрубок, который соединяет бутылочный элемент со сливным отверстием раковины, и надеваем на него накидную пластиковую гайку

Таким же образом надеваем конусную прокладку. Важный момент: прокладку устанавливаем расширенным концом к месту слива

Вставляем патрубок в верхнее отверстие бутылочного элемента, закручиваем и аккуратно затягиваем накидную пластиковую гайку

На гофрированную трубку, как и на патрубок, поочередно надеваем сначала накидную гайку, затем подходящую по диаметру прокладку

Вставляем гофрированную трубку в боковое отверстие «стакана», плотно закручиваем накидную пластиковую гайку

Синюю большую прокладку монтируем под раковиной, между патрубком и мойкой, а белую прокладку и металлический слив в виде решетки фиксируем сверху, закрепляя длинным винтом

Шаг 1 – установка прокладки на «стакан»

Шаг 2 – прикручивание крышки «стакана»

Шаг 3 – надевание накидной гайки на патрубок

Шаг 4 – надевание конусной прокладки на патрубок

Шаг 5 – соединение «стакана» и патрубка

Шаг 6 – надевание гайки и прокладки на гофру

Шаг 7 – соединение «стакана» и гофры

Шаг 8 – распределение оставшихся деталей

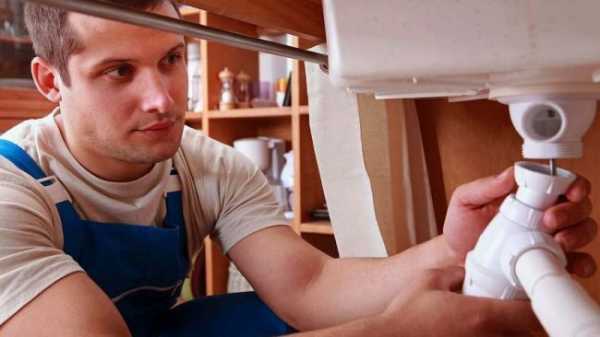

Сборка закончена, осталось установить сифон под мойкой. Его располагают так, чтобы патрубок был направлен к сливному отверстию, а гофрированная труба – в сторону канализационного раструба. Бутылочная часть должна находиться внизу, именно в ней образуется гидрозатвор.

Галерея изображений

Фото из

Этап 1 – установка металлической решетки

Этап 2 – монтаж горловины под мойкой

Этап 3 – прикручивание сифона к горловине

Этап 4 – подтяжка всех накидных гаек

Устройство установлено, сливное отверстие оформлено, осталось вставить гофрированную трубку в канализационный отвод – обычно это широкий патрубок. Чтобы обеспечить герметичность соединения, используем переходники и герметик.

Как установить модель с переливом

Перелив – удобное изобретение, которое позволяет избежать затопления кухни, если вдруг сливное отверстие забилось, а вода грозит выплеснуться из заполненной до краев мойки на пол. Снаружи на раковине можно увидеть несколько маленьких отверстий или одно большое. Во втором случае с наружной стороны устанавливается декоративная деталь, прикрывающая это отверстие.

Отверстие перелива обычно находится сбоку – или на стенке мойки со стороны стены, или на перемычке между двумя мойками

Само устройство перелива – это дополнительная гофрированная (реже – жесткая) трубка, которая закрепляется с обратной стороны мойки, как раз напротив переливного отверстия, а вторым концом вставляется в патрубок сифона. Крепление на раковине осуществляется винтом, герметичное соединение с патрубком происходит посредством затягивания пластиковой накидной гайки.

При установке перелива, как и при монтаже  любых канализационных элементов, важно герметично соединить все фрагменты и обязательно использовать уплотнитель. Здесь плотное резиновое или пластиковое кольцо фиксируется под раструб, закрепленный с обратной стороны мойки. Оно может иметь круглую, овальную или прямоугольную форму.



Галерея изображений

Фото из

Шаг 1 – подготовка отверстия для перелива

Шаг 2 – приготовление декоративного элемента-решетки

Шаг 3 – установка декоративного элемента

Шаг 4 – монтаж гофры для перелива

После установки прибора с переливом необходимо проверить его на герметичность: плотно закрыть сливное отверстие, набрать полную раковину воды и последить, как жидкость поступает по переливу в сифон. Если протечек нет, устройство установлено правильно. В обратном случае стоит еще раз проверить наличие прокладок и плотнее закрутить накидные гайки.

Подключение сифона к канализации

Существует несколько способов подключения сифона к канализационной трубе. Их выбор зависит и от конструкции устройства с гидрозатвором, и от расположения выхода канализации. Проще всего, когда установка кухонной мойки является этапом ремонтных работ: тогда еще при устройстве канализации продумывается наиболее целесообразная разводка.

Однако замена сифонов происходит чаще, чем капитальный ремонт. Это связано и с поломками устройства, и с заменой мебели. Поэтому придумывать, как лучше собрать сифон для раковины и соединить его с отводом канализации, иногда приходится «на ходу».

В качестве соединительного элемента часто выступает гофра, однако гораздо надежнее и целесообразнее монтировать гладкий жесткий элемент. Причем короткая труба гораздо лучше длинной – так вероятность засора сводится к нулю

Гофрированная труба хороша тем, что, благодаря эластичности и подвижности, ее можно разместить в любом месте, а при необходимости вытянуть до нужной длины. Однако у гофры есть слабое место – она изнашивается гораздо быстрее жесткого элемента. Кроме того, из-за мягкости труба провисает, тем самым провоцируя засоры. Ребристая внутренняя поверхность трубы также склонна накапливать загрязнения, из-за чего материал вытягивается и теряет форму.

Если существует возможность (при удачном расположении канализационного отвода), можно самостоятельно заменить гофрированную деталь обыкновенным отрезком трубы для внутренней канализации, обрезанным до нужной длины.

С вариантом замены можете познакомиться с помощью фотогалереи.

Галерея изображений

Фото из

Гофрированная труба из комплекта сифона

Пластиковая жесткая труба D 40 мм

Подрезка и монтаж жесткой трубы

Установка переходной муфты 50/40 мм

Гладкая внутренняя поверхность жесткой трубы – гарантия защиты от провисания и частых засоров, которые характерны для гофрированного аналога.

Выводы и полезное видео по теме

Видеоролики – прекрасная возможность закрепить знания о сборке и монтаже сифонов, а также научиться самостоятельно практиковать монтаж сантехнического оборудования, избегая частых ошибок.

Видеоруководство по замене старого, вышедшего из строя сифона для кухонной мойки:

Нестандартная установка сифона, соединенного со сливным отверстием гофрированной трубой:

Сборка и советы по правильному монтажу недорогого сифона с переливом:

Как видите, сборка простых моделей не занимает много времени и не требует специальных знаний. При замене старого сифона больше сил отнимает демонтаж изношенного оборудования. Если вопросов по установке сливного устройства для кухонной мойки не возникло, вы все работы можете выполнить самостоятельно. Для решения боле сложных задач по подключению устройства лучше обратиться к сантехнику.

sovet-ingenera.com

Как собрать сифон для раковины на кухне

Для обеспечения быстрого отвода грязной воды в канализационную систему под раковиной устанавливается сифон. Замена и установка этого прибора для некоторых может представлять сложную задачу. В этом обзоре пойдет речь о том, как собрать сифон на кухне. Для того чтобы выполнить установку, необходим правильный подход, и тогда даже непрофессионал справится с работой. Для этого не нужен специфический инструмент, понадобится всего лишь отвертка.

Устройство и предназначение

Схема водяного затвора

Сифон не только удаляет грязную воду, но у него есть и другое предназначение. Благодаря особой конструкции в нем задерживается крупный мусор, поэтому исключается его попадание в канализационную трубу и поэтому уменьшается вероятность засорения. Но главная функция этого устройства заключается в образовании гидрозатвора, служащего защитой помещения от вредных и неприятных запахов.

Особого внимания заслуживает то, что для ванной целесообразно применить сифон, имеющий вид трубы с выполненным специальным S-или U-образным изгибом для образования водяной пробки. Для кухонной мойки он имеет более сложную конструкцию, так как он, главным образом, предназначен для накопления мусора с последующей очисткой.

Сифон для раковины

Сифоны для раковины на кухне имеют следующее устройство:

  • Патрубок для подключения к мойке. Конструкция при помощи гайки фиксируется к решетке-фильтру мойки.
  • Патрубок для подключения перелива. Используется в случаях, когда возможно подключение слива стиральной или посудомоечной машины.
  • Резервуар или стакан является главной частью конструкции. Внутри резервуара образуется гидрозатвор, а благодаря объемной крышке возможно быстрое удаление накопившегося мусора.
  • Патрубок отвода предназначен для подключения к канализационной трубе с целью отвода грязной воды.

Комплектация

Конструкция сифона

Выше приведена схема, на которой показано расположение деталей. Но какая бы ни была конструкция сифона, в каждом из них есть небольшое колено или небольшой резервуар, благодаря которому некоторая часть воды задерживается в трубе. Так образуется гидрозатвор, который не позволяет шуму и неприятным запахам проникать в помещение.

Для изготовления данного прибора используют чаще всего пластик (пропилен, полиэтилен, ПВХ) или хромированный металл. Изделие из металла, кроме того, что отличается надежностью, еще и выглядит более привлекательно и солидно. Но со временем происходит окисление металла даже несмотря на гальваническое покрытие. По этой причине в быту предпочтительнее будет использование пластиковых приборов, в процессе эксплуатации не поддающихся коррозии и легко очищающихся от грязи, а также более доступных по цене.

Сифоны

Комплектация пластикового сифона:

  • Патрубок для подключения к раковине. При помощи гайки фиксируется устройство к решетке-фильтру мойки.
  • Патрубок отвода. Его подключают к канализационной трубе с целью отвода грязной воды.
  • Стакан или резервуар является главной частью конструкции. В стакане образуется гидрозатвор. Снизу находится крышка, которая предназначена для быстрого удаления накопившегося мусора.
  • Выпускной патрубок. В некоторых моделях добавлен отвод, через который выполняется подключение слива стиральной или посудомоечной машины.

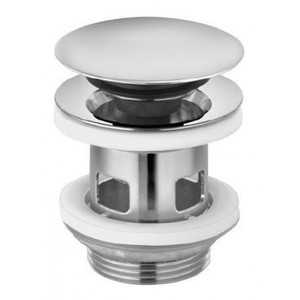

  • Защитная решетка, устанавливающаяся в сливное отверстие мойки, не пропускает в канализацию крупные отходы.
  • Резиновая пробка, предназначенная для закупорки отверстия слива. В дешевых устройствах такая пробка не предусмотрена.
  • Резиновая прокладка для размещения между выпускным патрубком и раковиной. Толщина прокладки может составлять 3–5 мм.
  • Резиновая прокладка под выпускной патрубок.
  • Гайка из пластика выпускного патрубка.
  • Соединительный винт из меди или нержавейки Ø 6–8 мм. Примечательно, что дешевые модели идут в комплекте с металлическими винтами с тонким напылением из никеля или хрома. Винты из такого материала ненадежны, быстро ржавеют и разрушаются. Выбрать устройство с качественным магнитом можно с помощью небольшого магнита, которым проверяется металл. Винты из нержавейки не будут магнититься.
  • Гайка из латуни, меди или нержавейки. В этом случае железная гайка не подойдет, так как из-за коррозии она не прослужит даже более года.
  • Корпус изделия в виде колена или бутылки.
  • Пластиковая стяжная гайка.
  • Две конусные резиновые или пластиковые прокладки.
  • Канализационный отвод.
  • Гайка для крепления пластмассового переходника.
  • Стакан или крышка сифона – для прочности прибора.
  • Резиновая большая прокладка для плотного прилегания крышки прибора к корпусу.
  • Канализационный отвод – стандартная пластиковая или гофрированная труба, пластиковый патрубок, гибкий шланг.

Сифон с переливом

Также может быть сифон с переливом, который устанавливается на раковинах, в конструкции которых предусмотрен перелив.

Сифон бутылочного типа

Прибор бутылочного типа, несмотря на более сложную конструкцию, больше популярен в быту, чем трубный сифон, так как компактен и легок в обслуживании. А если в слив случайно попадают ценные предметы, их можно легко извлечь путем откручивания нижней крышки.

Сборка

Сифон в упаковке

Монтаж сифона может выполнить каждый хозяин дома. Но хотя сборка и монтаж прибора относительно простые, тем не менее, данный процесс требует ответственного подхода. В противном случае халатное отношение приведет к протеканию и возникновению в помещение неприятных запахов из сливного отверстия.

При покупке нужно убедиться, что резиновые прокладки хорошего качества. В присутствии продавца собранный прибор разбирают, чтобы удостовериться, насколько крепления надежные и все комплектующие имеются в наличии. Не стоит игнорировать возможные дефекты (сколы, трещины, заусенцы), так как именно они могут способствовать протечкам.

Выбирая кухонный сифон, следует обращать внимание на некоторые моменты:

  • Диаметр отверстия раковины должен совпадать с диаметром решетки-фильтра, идущей в комплекте с прибором.
  • Подключение других сантехнических приборов. Если требуется подключить стиральную или посудомоечную машину, требующую отвода воды в канализационную трубу, следует приобрести устройство с дополнительным выводом для подключения сливного шланга.
  • Размеры изделия для установки под мойкой нужно свободное пространство. В противном случае необходимо приобретать прибор небольшого размера.
  • Диаметр канализационного отверстия. Труба, служащая соединением выходного патрубка и канализации, должна быть соответствующего диаметра. В случае с меньшим диаметром может потребоваться резиновый переходник, но диаметр не должен быть больше канализационного отверстия.
  • Эстетическое решение. Если прибор внешне закрыт или спрятан в кухонную тумбу, то не имеет значения, из какого материала он выполнен. А для открытого расположения уместно будет приобрести хромированное изделие, хотя и стоимость его дороже.
  • Стоимость изделия. Не всегда качество прибора зависит от его стоимости. Вполне естественно, что эксплуатировать металлический сифон на кухне можно гораздо дольше, чем пластиковый. Но, в принципе, и пластиковое изделие может прослужить весьма длительный срок. Поэтому разница в цене обусловлена внешней составляющей, нежели функциональностью.

Основные рекомендации по сборке

Как правило, в комплекте с прибором прилагается инструкция для сборки изделия. Но даже если она отсутствует, можно без особых трудностей смонтировать самостоятельно. В этом помогут следующие советы:

  1. Лучше всего сифон для кухонной мойки собрать вручную, не используя шуруповерт (вместо отвертки). Это позволит контролировать силу зажима, чтобы не нарушалась целостность соединений на резьбе.
  2. Перед тем как детали закрутить, на место устанавливают резиновые прокладки. Для надежной герметизации можно использовать сантехнический герметик.
  3. Высоту патрубка, соединяющего мойку и стакан, можно регулировать. При изменении положения прокладки-уплотнителя устанавливают оптимальную высоту прибора.
  4. Гайки необходимо затягивать, но не переусердствовать, иначе можно сорвать резьбу.
  5. Когда все детали соединены, удаляют лишний герметик (если его использовали). Обязательно необходима визуальная проверка качества сборки.

Процесс установки

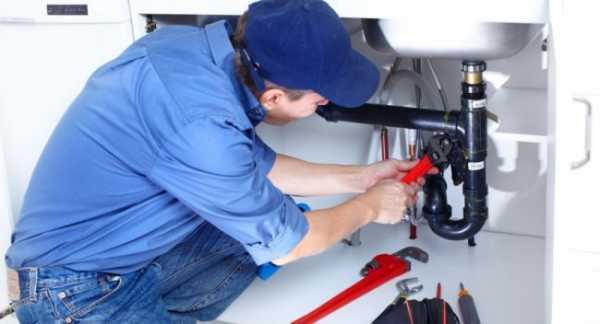

Установка сифоне на кухне

  • Прежде чем установить слив для раковины, нужно выполнить подготовительные работы. В случае соединения со старой чугунной трубой последнюю очищают от грязи и устанавливают резиновую прокладку. У пластиковой трубы оконечник выводится на нужный уровень (максимум 40 см от уровня пола). После этого на оконечник устанавливают переходник.
  • Далее производится демонтаж старого оборудования. С помощью отвертки отвинчивается крепежный винт.
  • Следующее действие − тщательное очищение посадочного места от ржавчины, грязи и жира.
  • Теперь сифон устанавливают  и крепят при помощи винта смеситель с ловушкой.
  • Необходимо соединить основную часть прибора с трубой под раковиной.
  • В некоторых случаях можно подключить бытовую технику (посудомоечную или стиральную машину). Но лучше соединить с канализацией и выполнить первичную проверку. Во время проверки отводы необходимо закрыть заглушками.
  • Если в ходе проверки протечек не было, тогда возможно подключение дополнительной техники. Для надежности сливные шланги посудомоечной и стиральной машин крепят хомутами. Следует убедиться, чтобы шланг для слива воды не был изогнут или перекручен, и вода беспрепятственно стекала по нему.

Особенности крепления к мойке

Крепление сифона к мойке

В том случае, если раковина побывала в эксплуатации, и требуется замена сифона на новый, производится демонтаж старого прибора с последующей очисткой поверхности мойки от грязи и налета в местах крепления.

Важно помнить, что при монтаже прибора потребуется отсоединить его от канализационной трубы. Чтобы избежать распространения неприятных запахов, канализационное отверстие необходимо закрыть влажной ветошью, которая будет служить в качестве временной пробки для кухонной мойки. Также можно надеть на трубу целый полиэтиленовый пакет и обмотать веревкой.

Сифоны продаются в комплекте с решеткой-фильтром, которая вначале крепится к мойке при помощи крепежного болта (в более старых моделях эта часть прижимается гайкой снизу), а затем производится крепеж сливного прибора.

Соединение с канализацией

Подключение сифона к канализации

Грамотное подключение сифона под мойкой заключается в соединении отводящего патрубка и основной канализации при помощи гофрированной трубы. Гибкий отвод обеспечит подключение прибора независимо от расположения канализационного отверстия. Если отверстие имеет большой диаметр, то используют дополнительную резиновую прокладку или пластмассовый переходник. Главное, чтобы слив плотно соединялся с канализационной трубой.

По окончании монтажа следует пустить воду в раковину, чтобы проверить, насколько герметичны все соединения. Если протечек воды под мойкой нет, работа считается завершенной.

Таким образом, чтобы установить или заменить сифон, необязательно нужно быть специалистом. Достаточно правильно выбрать прибор и следовать техническим рекомендациям. И тогда это не сложное устройство долго вам прослужит.

Видео

В этом видео показано, как выполняется сборка на кухне:

kakpravilnosdelat.ru

Сифон для раковины с переливом (#Лучшие Варианты 2018)

Ванная комната в белом цвете, совмещенная со спальней

Нет такого компонента, которым можно было бы заменить сифон для. Проще говоря, изделие представлено водным клапаном, который не позволяет канализационным газам выходить. Под это определение часто попадают фактически все устройства, посредством которых осуществляется слив, однако данное утверждение неверно. Особенно важным в устройстве является сифон для раковины с переливом.

Содержание:

Раковина, оборудованная сифоном с переливом, в интерьере уютной ванной комнаты

Красивая небольшая кухня с элементами стиля ар-деко

Интересное сочетание гостиной в стиле лофт и современной кухни с глянцевыми шкафами

Сифон для раковины с переливом: характеристика

Сифон для раковины с отливом поможет уберечь вашу квартиру от случайного затопления

Он является трубой, способствующей выходу воды при достижении ею уровня отметки. Получается, что данный элемент обеспечивает страховку. Данное изобретение порадовало рынок сантехники своим появлением относительно недавно. Дело в том, что в Европе стало наблюдаться учащение случаев затопления по причине перелива воды через раковинный элемент. Такие явления происходили в районе кухни или ванной комнаты. В связи с этим предусмотрительные европейцы изобрели дополнительное отверстие, сокращающее риск перелива.

Красивая керамическая раковина ELITE 007C Ceramic, оснащенная сифоном с отливом

Раковина Burlington Edwardian B8 T21A CHR с хромированным сифоном

Виды сифонов и различия между ними

Прямоугольные раковины с отливом в дизайне просторной ванной комнаты

Сифон для раковины на кухню с переливом может встречаться в трех разновидностях.

  • Изделие бутылочного типа представлено устройством с коленом. Это изобретение возникло раньше прочих модельных разновидностей. Первые разработки были осуществлены в Европе, чтобы предотвратить засорение. Они использовались широко и предоставляли пользователям немало возможностей, предотвращая вероятность потопа.

Строение сифона бутылочного типа

  • Модели трубного типа являются достаточно простыми и представлены пластиковыми трубами. Модель стала пользоваться популярностью в 2000-х годах и стремительно закрепила свои рыночные позиции в области сантехники. Поэтому ими был представлен ассортимент многих объектов в России и Европе.

Модели сифонов трубного типа стали очень популярны

  • Гофрированные полипропиленовые компоненты могут быть повернуты в любом направлении, поскольку в них имеется гофр. Данная модель станет прекрасным решением для любого вида сантехники – она способствует решению широкого спектра задач. Модельный ряд может изготавливаться из большого числа базовых материалов.

Гофрированные полипропиленовые компоненты очень удобны в использовании

Так, если вы решите купить сифон для раковины с переливом, то можете иметь в виду, что есть большое количество вариантов, которые позволят обеспечить безопасность имуществу и спокойствие – хозяевам дома или квартиры.

Раковины и сифоны: тонкости грамотного подбора

Шикарный интерьер ванной комнаты с раковиной, оснащенной системой отлива

Металлические сифоны не только красиво смотрятся. Они прослужат вам долгие годы

Сифон – обязательный элемент любого сантехнического устройства, обеспечивающий слив стоков и препятствующий проникновению в помещение канализационных газов

Использование такого элемента в сифонах, как перелив, началось еще несколько столетий назад. Как можно заметить, судя по текущему положению вещей, эта разработка вполне удалась. Сегодня изготовители стремятся выпускать на рынок изделия с отверстием для перелива. Более того, для рядового потребителя предлагается великое множество соответствующих материалов. Но на современном сантехническом рынке предлагается столько вариантов, что можно растеряться, однако выбор сифона не может считаться сложным. Необходимо выбрать лишь одну из трех разновидностей, не промахнувшись в этом непростом вопросе.

На отечественном рынке изготовлением подобных конструкций занимаются лидирующие рыночные фирмы. По качеству российские товары ничем не уступают европейским, зато являются приоритетными в плане стоимостного критерия. Традиционно рассматриваемые элементы изготавливаются из пластикового материала, однако есть вероятность создания некоторых моделей из олова, меди. Они традиционно делаются в штучном количестве в связи с небольшим спросом. По сравнению с пластиковыми аналогами они не являются более функциональными, и единственное достоинство, пожалуй, заключается в привлекательном виде. Медный сифон представляет собой броское изделие, однако стоит опасаться потемнений, которые вызваны временем. Они требуют кропотливого ухода.

Стиль минимализм в интерьере красивой кухни

Сифоны с медным покрытием требуют особого ухода

Декоративная люстра с канатами поможет подчеркнуть морской стиль в интерьере кухни

Чтобы интерьер не был однообразным и скучным, его стоить разбавить яркими элементами

Изготовители на современном рынке

В рамках мирового уровня их насчитывается более сотни, и только незначительная часть находится на российской территории. Современные фирмы-изготовители учитывают новомодные тенденции в данной области, поэтому постоянно внедряют инновационные решения. Это имеет отношение к крупным и сопутствующим сантехническим элементам. Сифон для двойной раковины с переливом, как и для других элементов, изготавливается из пластикового материала высокого качества, однако это бывает не всегда. Есть модели, пользующиеся популярностью в течение долгих лет. Например, это сифоны, произведенные в Италии. Ведь в этой стране и начался процесс изготовления передовой изысканной сантехники. Именно европейская продукция всегда имела отличительную черту – элегантность.

Итальянская сантехника долгие годы занимает лидирующие позиции

Сифон для двойной раковины с переливом

Контрастное сочетание темного дерева и белоснежной отделки в интерьере ванной

При выборе клапана нужно обратить внимание на несколько параметров:

  1. Необходимо акцентировать внимание на условиях установки изделия и месте, в котором оно будет эксплуатироваться.
  2. Если на кухне, то подойдет вариант бутылочного типа.

    Сифоны бутылочного типа отлично подойдут для кухни

  3. Если покупка делается для ванной комнаты, то преимущества отдавайте трубе прямого вида, сделанной из пластикового материала.
  4. Перелив следует использовать в любом случае, поскольку он способствует поднятию уровня безопасность при возможных потопах.

Интерьер ванной комнаты в стиле прованс с белой раковиной типа «тюльпан»

Бирюзовый цвет в интерьере кухни смотрится эффектно

Неоновая подсветка сделает ваш интерьер фантастическим

Благодаря огромному ассортименту сантехнических приборов можно подобрать сифон с отливом любого типа, формы и материала

Сифон для керамической раковины с переливом может быть приобретен без особых проблем. В настоящее время фактически все изготовители заняты производством изделий с переливом. Чугунные элементы, использовавшиеся 10-20 лет назад, нынче неактуальны. Невзирая на высокий уровень их функциональности, нельзя отметить повышенный фактор надежности и показатель долговечности. Помимо этого, монтировать подобные изделия проблематично.

Установку сифона с отливом можно выполнить самостоятельно или доверить это специалистам

Если современный элемент может сделать даже представительница женского пола, то чугунное изделие будет подвластно не каждому мужчине. Главный недостаток современных элементов заключается в виде недостаточного уровня герметичности. Для предотвращения течи на практике зачастую применяется подобие пластилина. Чугунные клапаны отлично справляются со своими функциональными особенностями, однако даже незначительный удар может повредить целостность. Что касается современных изделий из пластика, то одного падения для повреждения недостаточно в связи с его небольшим весом.

Красивое сочетание бежевой мозаики и белоснежной круглой раковины в дизайне ванной комнаты

Сифон раковины с переливом позволит не бояться выхода воды из раковины за края

Зеркало, украшенное деревянными ветками, прекрасно впишется в интерьер, оформленный в морском стиле

Красивая кухня в пастельных тонах с двойной раковиной

Грамотный выбор сифона гарантирует повышение уровня безопасности вашего квартиры или частного дома и защищенность имущества. При осуществлении подбора важно принять во внимание перечисленные выше факторы, которые позволят не прогадать с приобретением.

happymodern.ru

виды, правила выбора для кухонных мойек, ремонт

Когда возникает необходимость подключить сантехнику канализации, многие не решаются выполнить эту работу своими руками, поэтому обращаются к помощи специалистов. Однако каких-то сложностей при выполнении этой работы нет. При желании и наличии свободного времени подключить сантехнику к канализации можно своими руками.

Если вам требуется подключить сифон, то самое главное — узнать, какой именно для вашей раковины будет наиболее подходящим. Также следует ознакомиться с инструкцией, как правильно подключать это сантехническое изделие к канализации. Когда вы будете подкованы теоретически, можно переходить к практике и пробовать подключить сифон мойки к канализации своими силами.

Под сантехническим сифоном принято понимать устройство, монтаж которого производится между сливным отверстием мойки и канализационной трубой. Используют это изделие главным образом для того, чтобы создать водяной барьер, который исключает проникновение в помещение канализационных газов.

В большинстве случаев сифон — труба изогнутой формы, в колене которой постоянно находится вода. Оно выполняет функцию гидрозатвора. Абсолютно все сантехнические изделия оснащаются сифонами, которые присоединяются к канализационной трубе. Поэтому, если вам необходимо заменить какую-либо сантехнику в своем жилище, то без замены сифона не обойтись.

Разновидности сифонов с переливом для мойки

Заглянув в любой сантехнический магазин, можно обнаружить различные виды сифонов, предназначенные для моек, унитазов, душевых кабинок. Изделия, предназначением которых является установка под мойкой, выпускаются трех видов:

  • бутылочные;
  • гофрированные;
  • трубные.

Сифоны бутылочного типа

В этих изделиях из основной части отходит выпуск, который подсоединяют к канализации, вплотную к отверстию раковины подводится сливная труба. Эти кухонные изделия отлично подходят для установки в ванной комнате. Для них характерны следующие преимущества:

  • не выполняя демонтажа изделия, можно выполнить его прочистку;
  • к сифону можно подсоединить отводной патрубок, к которому можно подключить шланг стиральной машинки.

Имеются у изделий этого типа и недостатки. Главным является то, что при большом количестве соединений на этом изделии высока вероятность образования течи.

Гофрированные сифоны

Эти изделия представляют собой простейший вариант, который имеет вид гофрированной трубы, изготовленной из пластика. Он изготавливается в виде буквы S. Для фиксации изделия в таком положении используется хомут.

Преимущества изделий этого вида:

  • количество стыков в изделии сведено к минимуму, поэтому риск возникновения протечек незначительный;
  • гофрированная труба обладает хорошей способностью к растягиванию. Она прекрасно изгибается, поэтому с подключением изделия не возникает каких-либо трудностей даже в случае, если раковина перемещена со своего старого места;
  • простота монтажа. При выполнении работы по подключению даже у человека, выполняющего эту работу впервые, не возникает больших проблем.

Гофрированный сифон имеет также и свои недостатки, о которых необходимо знать:

  • у таких изделий внутренняя поверхность негладкая, поэтому засорение этого изделия для мойки будет происходить быстрее;
  • чтобы выполнить прочистку такого изделия, необходимо провести работы по его демонтажу.

Сифоны трубчатого типа

Главным образом для установки в ванну используют такие сифоны. В плане конструкции такие изделия представляют собой жесткую трубу, которая изогнута в виде буквы U или S. Изделия этого типа являются простыми сифонами, но при их установке возникают определенные сложности, потому что они не растягиваются при монтаже.

Главным недостатком таких изделий являются их большие габариты. Они занимают большое пространство под раковиной. Поэтому, если нужна компактная модель, то лучше сделать выбор в пользу изделия другого вида.

Как выбирать сифон?

На рынке предлагаются различные модели, предназначенные для самых разных раковин. Как же подобрать наиболее подходящий? В первую очередь необходимо определиться с материалом изготовления изделия:

  • Пластик. Изделия из этого материала отличаются низкой ценой и при этом являются практичными. Такой сифон — отличное решение под кухонную мойку, поскольку он обладает хорошими прочностными характеристиками и имеет продолжительный срок службы, а процессам коррозии не подвержен. Плюс ко всему с монтажом изделий из пластика не возникает проблем;
  • Металл. Такие сифоны изготавливают из чугуна. Также используют в качестве материала латунь и бронзу. Стоимость такого изделия обойдется дороже. Кроме этого, определенные трудности возникают при выполнении монтажных работ.

Когда вы определились с материалом сифона, необходимо решить, как его располагать – открытым или скрытым методом. Если вы выбрали второй вариант монтажа, то не нужно думать о том, как выглядит обвязка. Можно использовать для монтажа простую модель, изготовленную из пластика.

Если сифон с переливом будет видно, тогда необходимо приобретать модели, отличающиеся высокими декоративными свойствами. Прекрасный вариант – обвязка из цветного металла или пластиковый сифон с хромированным покрытием.

Ремонт сифона

Если вы заметили течь под раковиной, то не стоит спешить с приобретением нового изделия. Можно попытаться выполнить ремонт старого.

  • В большинстве случаев возникновение течи происходит в местах соединения изделия с трубой канализации или сливного отверстия. Если под раковиной располагается сифон бутылочного типа, то в этом случае течь может возникнуть в месте присоединения отстойников.
  • Если вы решили выполнить ремонт этого изделия, то для устранения течи сначала необходимо разъединить детали в месте расположения проблемного участка. Потом поверхность изделия необходимо протереть насухо и извлечь прокладку.
  • Далее необходимо нанести слой герметика, после чего прокладка устанавливается на свое место, а потом снова наносится герметизирующий материал.
  • Герметик рекомендуется нанести на резьбу.
  • Потом соединение снова закручивается, а далее производится его проверка на наличие течи. Для этого придется включить воду.
  • Если у этого изделия имеются серьезные повреждения, а проведение ремонта не помогло избавиться от течи, то в этом случае единственным возможным решением является замена сифона под раковиной.

Как заменить старый сифон с переливом?

Если вам необходимо заменить сифон, то нужно действовать поэтапно для качественного выполнения работы. В большинстве ванных комнат устанавливается изделие бутылочного типа, поэтому инструкция, которая последует ниже, будет предназначена именно для таких изделий.

Демонтаж старого изделия

  • Работы по демонтажу старого сифона с переливом начинаются с отключения подачи воды, чтобы избежать случайного затопления комнаты.
  • Далее под сифон необходимо установить ведро, в которое будет собираться грязная вода, стекающая с него.
  • Следующим действием необходимо отключить и удалить стакан-отстойник с сифона. После этого выполняется разборка соединения слива раковины. Одновременно с этим происходит удаление всех прокладок уплотнения.
  • Трубу соединяют в самую последнюю очередь.

Монтаж сифона с переливом

Чтобы правильно выполнить монтаж нового изделия, можно следовать инструкции, которая прилагается к каждому изделию. Обычно работа происходит следующим образом:

Первым делом необходимо выполнить проверку посадки решетки на сливном отверстии сантехнического изделия. Она не должна выдаваться вверх и быть несколько утопленной. При слишком высоком расположении решетки вода не будет уходить до конца, в результате у сливного отверстия будут образовываться лужицы.

После этого в выпускной патрубок необходимо установить толстую манжету из резины, предварительно смазав ее герметизирующим материалом.

Далее нужно проверить стыковочную поверхность резьбы на деталях. Если заусенцы будут замечены на ней, то такие дефекты следует удалить, используя острый нож.

Далее в раковине устанавливается решетка с применением только прокладки белого цвета. Выпускной патрубок необходимо приставить с обратной стороны изделия. После этого можно выполнять затягивание стыковочного винта.

Далее в корпус отстойника необходимо вставить прокладку, а после этого выполнить прикручивание верхней и нижней части стакана.

Потом необходимо надеть на выпускной патрубок стяжную гайку, далее — конусную прокладку. Расположение прокладки должно быть таким, чтобы свободное расстояние между ней и краем патрубка составляло 5 мм.

После этого необходимо вставить патрубок корпуса в колбу сифона, а затем выполнить затягивание гайки. Ее следует закручивать руками. Если использовать ключ, можно легко перетянуть.

Следующим этапом идет присоединение жесткой или гофрированной трубы корпуса сифона с переливом. Выполняется соединение выпускной трубы и раструба канализации.

Проверка работоспособности сифона с переливом

Проверка качества работы является завершающим этапом установки нового изделия. Здесь нет ничего сложного. Нужно включить воду на полную мощность. Если капли на полу отсутствуют, то работа была выполнена качественно.

Заключение

Сифон является важным элементом системы канализации. Благодаря ему вода спокойно уходит из раковины в канализацию, а из последней в помещении не проникают неприятные запахи. При длительной эксплуатации раковины возникает необходимость в замене сифона. Эта работа несложная, поэтому необязательно привлекать к её проведению специалистов. Ознакомившись с инструкцией, вы, потратив немного времени, сможете качественно выполнить замену старого изделия новым сифоном.

stoki.guru

РубрикаРазное

Добавить комментарий
