Двухтрубная система отопления: схемы, типы и особенности

Система водяного отопления может быть однотрубной и двухтрубной. Двухтрубная называется так, потому что для работы необходимо две трубы – по одной от котла подается горячий теплоноситель в радиаторы, по другой от элементов отопления отводится остывший и подается снова в котел. С такой системой могут работать котлы любого типа на любом топливе. Могут быть реализованы как принудительная, так и естественная циркуляция. Устанавливаются двухтрубные системы и в одноэтажных, и в двух- или много этажных зданиях.

Достоинства и недостатки

Из способа организации циркуляции теплоносителя вытекает основной минус такого способа организации отопления: двойное количество труб по сравнению с основным конкурентом – однотрубной системой. Несмотря на такое положение затраты на приобретение материалов выше незначительно, а все из-за того, что при 2-х  трубной системе используются меньшие диаметры и труб, и, соответственно фитингов, а стоят они намного меньше. Так что в результате затраты на материалы больше, но незначительно. Чего действительно больше, так это работы, а соответственно требуется и в два раза больше времени.

Двухтрубная система отопления обычного и лучевого типа

Этот недостаток компенсируется тем, что на каждый радиатор можно поставить терморегулирующую головку, при помощи которой система легко балансируется в автоматическом режиме, чего нельзя сделать в однотрубной системе. На таком устройстве выставляете желаемую температуру теплоносителя и она поддерживается постоянно с небольшой погрешностью (точное значение погрешности зависит от марки). В однотрубной системе можно реализовать возможность регулировать температуру каждого радиатора в отдельности, но для этого необходим байпас с игольчатым или трехходовым краном, что усложняет и удорожает систему, сводя на нет выигрыш в денежных средствах на приобретение материалов и времени на установку.

Еще один недостаток двухтрубки – невозможность ремонта радиаторов без останова системы. Это неудобно и это свойство можно обойти, если поставить возле каждого отопительного прибора на подаче и обратке шаровые краны. Перекрыв их, вы сможете снять и отремонтировать радиатор или полотенцесушитель. Система при этом будет функционировать сколь угодно долго.

Чтобы можно было компенсировать систему нужно ставить регулирующую арматуру на каждом радиаторе

Зато есть у такой организации отопления важное преимущество: в отличие от однотрубки, в системе с двумя магистралями на каждый отопительный элемент поступает вода одной температуры – сразу от котла. Хотя она стремиться пойти по пути наименьшего сопротивления и не распространятся далее первого радиатора, установка термостатических головок или кранов для регулирования интенсивности потока решает проблему.

Есть еще одно преимущество – меньшие потери давления и более легкая реализация самотечного отопления или применение насосов меньшей мощности для систем с принудительной циркуляцией.

Классификация 2 трубных систем

Отопительные системы любого типа делятся на открытые и закрытые. В закрытых устанавливается расширительный бачок мембранного типа, который дает возможность функционировать системе при повышенном давлении. Такая система дает возможность использовать в качестве теплоносителя не только воду, но и составы на основе этиленгликоля, которые имеют пониженную температуру замерзания (до -40

оС) и называются еще антифризами. Для нормальной работы оборудования в системах отопления должны использоваться специальные составы, разработанные для этих целей, а не общего назначения, и тем более, не автомобильные. То же относится и к используемым присадкам и добавкам: только специализированные. Особенно жестко стоит придерживаться этого правила при использовании дорогостоящих современных котлов с автоматическим управлением – ремонт при неполадках не будет гарантийным, даже если поломка и не связана напрямую с теплоносителем.

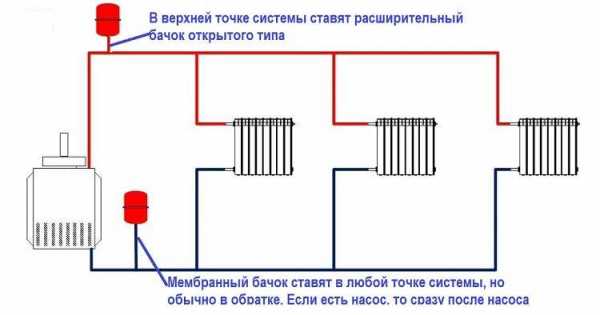

Место установки расширительного бака зависит от его типа

В открытой системе в верхней точке встраивается расширительный бачок открытого типа. К нему обычно подсоединяют патрубок для отвода воздуха из системы, а также организовывают трубопровод для слива излишка воды в системе. Иногда из расширительного бака могут забирать теплую воду для хозяйственных нужд, но в этом случае нужно подпитку системы сделать автоматической, а также не использовать добавок и присадок.

С точки зрения безопасности более перспективны закрытые системы и большая часть современных котлов разрабатывается под них. Подробнее о закрытых системах отопления читайте тут.

Вертикальная и горизонтальная двухтрубная система

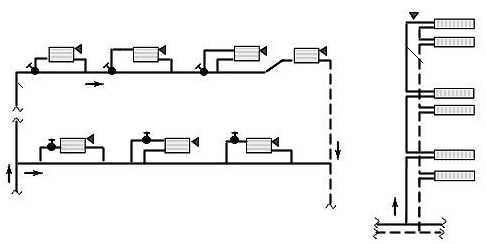

Есть два типа организации двухтрубной системы – вертикальная и горизонтальная. Вертикальная применяется чаще всего в многоэтажных домах. Она требует большего количества труб, зато легко реализуется возможность подключения радиаторов на каждом этаже. Главное достоинство такой системы – автоматический вывод воздуха (он стремится вверх и там выходит или через расширительный бачек или через спускной вентиль).

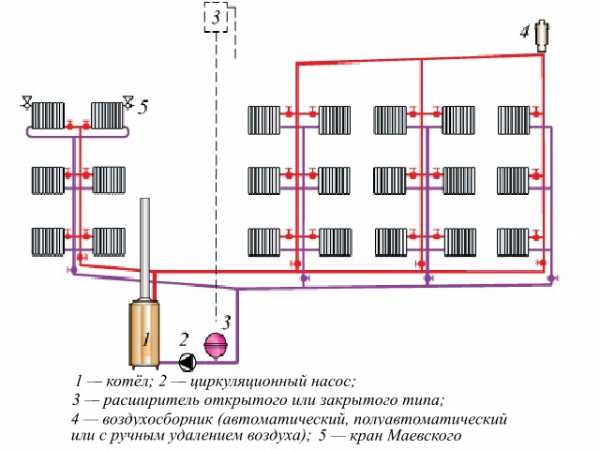

Двухтрубная вертикальная разводка системы отопления многоэтажного дома

Горизонтальная двухтрубная система применяется чаще в одноэтажных или, максимум, в двухэтажных домах. Для стравливания воздуха из системы на радиаторах устанавливают краны «Маевского».

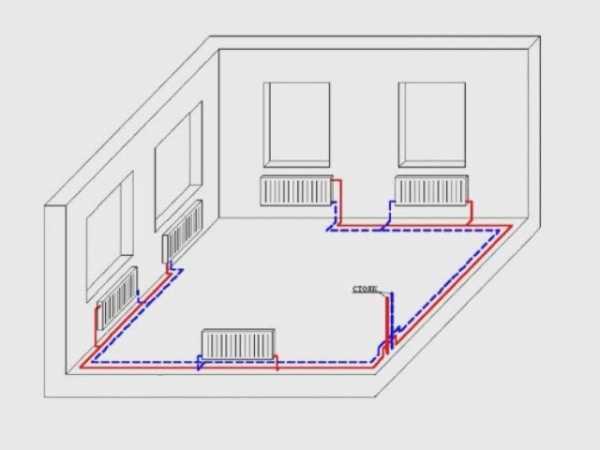

Двухтрубная горизонтальная схема отопления двухэтажного частного дома (кликните по картинке чтобы увеличить масштаб)

Верхняя и нижняя разводка

По способу разводки подачи различают систему с верхней и нижней подачей. При верхней разводке труба идет под потолком, а от нее вниз опускаются к радиаторам трубы подачи. Обратка идет вдоль пола. Этот способ хорош тем, что можно легко сделать систему с естественной циркуляцией – перепад высот создает поток достаточной силы, чтобы обеспечить хорошую скорость циркуляции, необходимо только соблюсти уклон с достаточным углом. Но такая система становится все менее популярной из-за эстетических соображений. Хотя, если спрятать трубы вверху под подвесной или натяжной потолок, то на виду останутся только трубы к приборам, а их, собственно, можно замонолитить в стену. Верхняя и нижняя разводка применяются и в вертикальных двухтрубных системах. Разница продемонстрирована на рисунке.

Двухтрубная система с верхней и нижней подводкой теплоносителя

При нижней разводке труба подачи идет понизу, но выше, чем обратка. Тубу подачи располагать можно в подвальном или полуподвальной помещении (обратка еще ниже), между черновым и чистовым полом и т.д.  Подводить/отводить теплоноситель к радиаторам можно, пропустив трубы через отверстия в полу. При таком расположении подключение получается наиболее скрытым и эстетичным. Но тут нужно подбирать расположение котла: в системах с принудительной циркуляцией его положение относительно радиаторов неважно – насос «продавит», а вот в системах с естественной циркуляцией радиаторы должны находиться выше уровня котла, для чего котел заглубляют.

Двухтрубная система разная схема подключения радиаторов

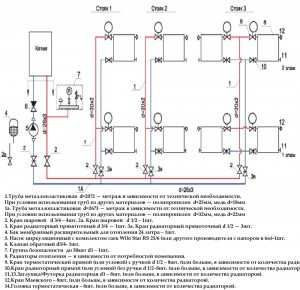

Двухтрубная система отопления двухэтажного частного дома проиллюстрирована в видео. Она имеет два крыла, температура в каждом из которых регулируется вентилями, нижний тип разводки.  Система с принудительной циркуляцией, потому котел висит на стене.

Тупиковая и попутная двухтрубные системы

Тупиковой называется такая система, в которой движение подачи теплоносителя и обратки разнонаправленные. Есть система с попутным движением. Она называется еще петлей/схемой «Тихельмана». Последний вариант проще балансируется и настраивается, особенно при протяженных сетях. Если в системе с попутным движением теплоносителя установлены радиаторы с одинаковым количеством секций, она является автоматически сбалансированной, в то время как при тупиковой схеме понадобится на каждом радиаторе установка термостатического клапана или игольчатого вентиля.

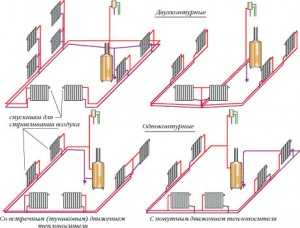

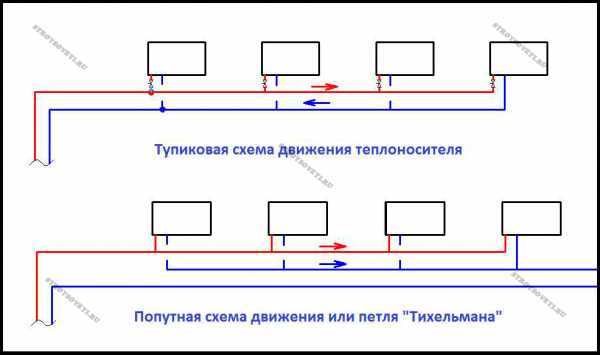

Две схемы движения теплоносителя в двухтрубных системах: попутная и тупиковая

Даже если с схеме «Тихельмана»  установлены разные по количеству секций радиаторы и клапаны/вентиля ставить все равно надо, то шанс сбалансировать такую схему гораздо выше, чем тупиковую, особенно, если она достаточно протяженная.

Для балансировки двухтрубной системы с разнонаправленным движением теплоносителя, вентиль на первом радиаторе требуется прикрутить очень сильно. И может возникнуть ситуация, при которой его потребуется закрыть настолько, что теплоноситель туда и поступать не будет. Получается тогда вам нужно выбирать: не будет греть первая батарея в сети, или последняя, потому как выровнять теплоотдачу в таком случае не удастся.

Системы отопления на два крыла

И все-таки чаще используют систему с тупиковой схемой. А все потому, что длиннее магистраль обратки и собирать ее сложнее. Если отопительный контур у вас не очень большой, вполне можно отрегулировать теплоотдачу на каждом радиаторе и при тупиковом подключении. Если же контур получается большой, а петлю «Тихельмана» делать не хочется, можно разделить один большой отопительный контур на два крыла меньшего размера. Есть условие — для этого должна иметься техническая возможность такого построения сети. При этом в каждом контуре после разделения нужно ставить вентили, которыми будет регулироваться интенсивность потока теплоносителя в каждом из контуров. Без таких вентилей сбалансировать систему или очень сложно, или невозможно.

Разные типы циркуляции теплоносителя продемонстрированы в видео, также в нем даны полезные советы по монтажу и подбору оборудования для систем отопления.

Подключение радиаторов отопления при двухтрубной системе

В двухтрубной системе реализуется любой из способов подключения радиаторов: диагональное (перекрестное), одностороннее и нижнее. Самый лучший вариант — диагональное подключение. В этом случае теплоотдача от отопительного прибора может быть в районе 95-98% от номинальной тепловой мощности прибора.

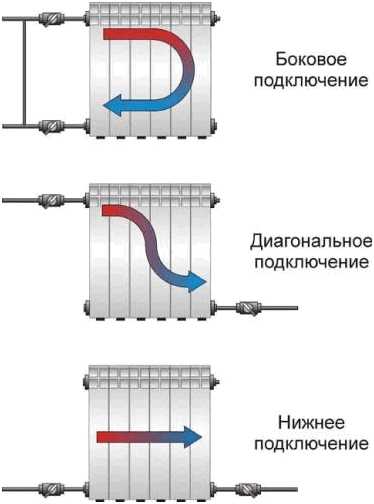

Схемы подключения радиаторов к двухтрубной системе

Несмотря на разные значения потерь тепла при каждом из типов подключения, все они используются, просто в разных ситуациях. Нижнее подключение, хотя и самое непроизводительное, чаще встречается, если трубы проложены под полом. В этом случае оно реализуется проще всего. Можно при скрытой прокладке подключать радиаторы и по другим схемам, но тогда или на виду остаются большие участки труб, или прятать их нужно будет в стену.

Боковое подключение практикуют в случае необходимости при числе секций не более 15. В таком случае потерь тепла почти нет, а вот при количестве секций радиатора больше 15 требуется уже диагональное подключение, иначе циркуляция и теплоотдача будет недостаточны.

Возможно, вам будет интересно прочитать статьи «Как выбрать диаметр труб для отопления» и «Как рассчитать количество секций радиаторов для дома и квартиры».

Итоги

Несмотря на то, что на организацию двухтрубных схем используется больше материалов, они становятся более популярными из-за более надежной схемы. Кроме того такую систему легче компенсировать.

teplowood.ru

Двухтрубная система отопления

Содержание статьи:

Вопреки простой схеме отопления частного дома из одного контура, более основательной во всех отношениях считается двухтрубная система отопления частного дома. Вариант с однотрубным расположением рассматривали в предыдущей статье.

Такая система образовывает два контура: подающий теплоноситель и возвращающий его (обратный контур, труба обратной подачи). Разумеется, схема требует больших вложений средств и энергии, большего количества умений. Возможно, без совета и помощи специалиста на этот раз не обойтись. Однако, представим вашему вниманию небольшой инструктаж по двухтрубному отоплению.

Приоритеты и характеристики

Итак, главная конструктивная изюминка системы отопления такого типа: это две трубопроводные ветки: одна труба несет теплоноситель по всем радиаторам, а вторая возвращает охлажденную воду к котлу для запуска второго цикла. Конечно, первое отличие двухтрубной системы от однотрубной в таком случае: равномерное нагревание радиаторов в цепочке, а не холодная батарея в конце пути воды. Выбор котла рассматривали здесь, а возможность его установки своими руками изучили здесь.

Многие могут возразить, что двухтрубная схема водяного отопления требует двойного объема материалов, а также комплектующих к ним: неправда. Кроме того, что труб придется приобрести, конечно, больше, никаких дополнительных расходов не понадобится. К тому же размер труб будет небольшим (двухтрубная система предполагает маленького диаметра трубы, которые вписываются в любой интерьер или могут быть легко спрятаны), а мелкие детали вроде клапанов и винтиков вовсе незначительно повлияют на итоговую сумму.

Кроме того, у каждого радиатора возможно установить агрегат, позволяющий контролировать расход тепла. При желании, регулировать его.

Итак, все дороги ведут к выбору именно такой схемы отопления в частном доме.

Варианты монтажа: важное

Установка такого рода отопительной системы требует главного решения: какую схему монтажа применить, расположить трубы горизонтально или по вертикали? Для того, чтобы схема работала вертикально, необходимо начать все отводы к радиаторам от вертикального стояка. Схема в вертикальном исполнении позволит избежать воздушных пробок, но «влети в копеечку». Вариант с вертикальной подачей идеальна при монтировке системы в двух или трех этажном здании – в таком варианте каждому этажу будет соответствовать свой отвод к стояку.

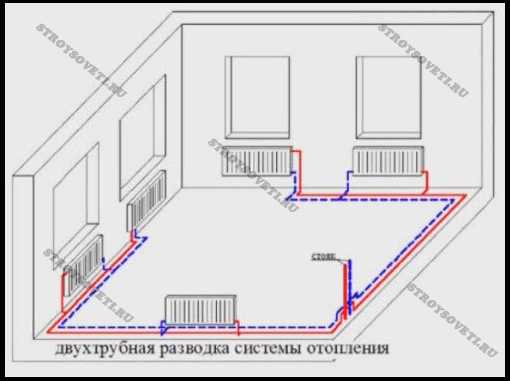

Горизонтальная схема водяного отопления выбирается, прежде всего, в малоэтажном строительстве – легко и логично присоединить радиаторы по цепочке именно по линии горизонта.

Стояк системы располагают в коридоре или на площадке  общего пользования.

Типы разводки схемы

Для бесперебойной работы системы отопления, важно продумать и схему разводки: будет она нижней или верхней.

Для нижней разводки характерно монтирование труб в подвале или под полом помещения. При этом труба, возвращающая воду к котлу, должна располагаться еще ниже. Котел обязательно нужно заглубить, батареи расположить выше котла – тогда выйдет, что тепло доставится к радиаторам равномерно.

Нижняя разводка характерна для двухтрубной системы в вертикальном расположении.  Это происходит из-за большой разницы в температуре обратного трубопровода и подающего, что приводит к увеличению давления – тогда в нижней разводке это давление станет помощником движению теплоносителя. Верхняя разводка предполагает установку бака в наивысшей точке всей цепи.  Например, на чердаке. Конечно, становится ясно, что такая схема не подойдет для плоского одноэтажного дома.

Особые случаи и расчеты

Для того, чтобы циркуляция теплоносителя в двухтрубной системе водяного отопления была достаточной, часто используют насос, которым оборудуют контур. Если насос не планируется устанавливать, нужно продумать естественный уклон для горизонтальной схемы – чтобы трубы не застаивались, а вода циркулировала достаточно свободно. Для того, чтобы обезопасить себя от непредвиденной ситуации, стоит монтировать систему с уклоном даже в случае оснащения ее насосом: при его поломке такая схема поможет сработать механизму на естественных физических свойствах.
Расчет гидравлических свойств также поможет избежать неполадок. Обычно учитывают линейные удельные потери давления в цепочке, колебания температурного режима, сопротивлении в системе, получая при этом довольно достоверную картину о расходе воды и параметрах температуры теплоносителя.

Установка двухтрубной системы

Частное отопление двухтрубного типа устанавливается технологически сложнее своего однотрубного «собрата».
Для отопительного контура отводят две трубы: верхняя труба обеспечена горячей водой, нижняя – охлажденной. Уклон труб к финальному радиатору – не менее 1 %.

Нижнюю магистраль нужно монтировать параллельно верхней. Чтобы предусмотреть возможность небольшого ремонта без потери работоспособности всей системы нужно оборудовать узел и радиаторы кранами и байпасами.

При прокладке труб стоит избегать прямых углов, что неизбежно ведет к проявлению воздушных пробок. Укреплять цепь труб нужно каждые 1.3 метра.

Когда выбрана схема частного отопления, монтаж системы сводится к установке котла, трубопровода и батарей, а также компенсаторным баком. От котла нужно отвести основную подающую трубу, которую соединяем с компенсаторным баком. Из  последнего выводим трубы, а далее по цепочке всех радиаторов.

Насос устанавливаем на выходе системы из котла (возможна установка на входе).

Обратная цепь, которая ведет охлажденный теплоноситель к котлу, выводят параллельно верхней цепи, также соединяют с батареями и далее с котлом.

Для того, чтобы работа системы была комфортной и экономичной, стоит установить термостат. Он может работать и в автоматическом режиме, давая котлу сигналы к увеличению энергии или ее спаду.

stroysoveti.ru

Двухтрубная система отопления частного дома: экономить материалы или топливо

В целом двухтрубная система отопления частного дома предпочтительнее, чем однотрубная. Однако на этом выбор вариантов разводки системы отопления не заканчивается: нужно ещё просчитывать материалоёмкость и энергоэффективность нижней, верхней и лучевой схемы. Каждая из них подходит для разных типов зданий и у всех есть свои преимущества и недостатки, которые нужно тщательно взвешивать.

На этапе проектирования дома и составления сметы на строительство объектов решается масса вопросов. Теплоизоляция, водоснабжение, отопление – всё это тщательно просчитывается каждым хозяином. Ошибка на стадии выбора материалов и схем обойдётся дорого при эксплуатации. Некачественная теплоизоляция помещений или ошибки при проектировании системы отопления приведут к теплопотерям, замерзанию водопроводных труб, выходу из строя котла.

Двухтрубная система отопления частного дома – универсальный вариант и для одноэтажного коттеджа, и городской девятиэтажки. Схема работает за счёт цикличного движения теплоносителя по контуру. Подающая и обратная магистрали параллельно идут к каждому радиатору.

От вида системы и схемы разводки отопления в частном доме зависят затраты на монтаж, количество топлива, которое будет расходоваться в отопительный период.

В частных домах можно использовать двухтрубную систему отопления с нижней, верхней или лучевой разводкой. Каждая из них используется как при естественной, так и принудительной циркуляции. В целом гравитационные двухтрубные системы отопления до сих пор применяется в небольших частных домах или на дачах, часто после отказа от печей. Они менее эффективны, но для многих приемлемы из-за своей низкой стоимости.

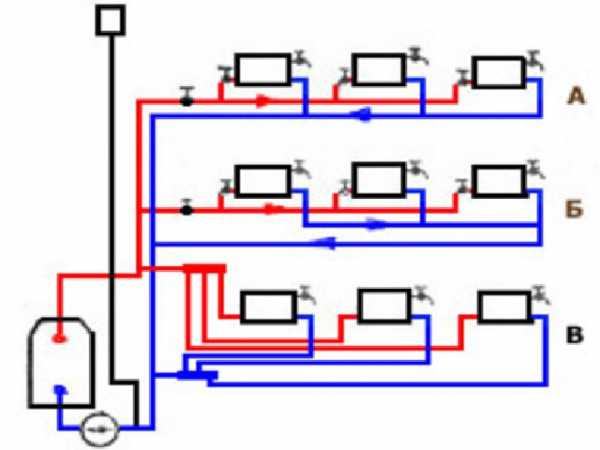

Тупиковая (А), попутная (Б) и коллекторная (В) разводка отопления с естественной циркуляцией теплоносителя.

Двухтрубная система отопления с верхней разводкой: готовьтесь прятать трубы

При проектировании небольших коттеджей в один этаж целесообразна схема, при которой теплоноситель подаётся сверху к радиаторам. От котла горячая жидкость поднимается вверх по подающему стояку и затем опускается по трубам к батареям. А «обратка» — проводится внизу через все радиаторы.

Верхняя разводка двухтрубной системы с принудительной (расширитель закрытого типа устанавливается в любой точке) или естественной (расширитель открытого типа устанавливается сверху) циркуляцией.

Самый большой недостаток верхней разводки – непрезентабельный вид подающей магистрали располагающейся под потолком и затраты на её «маскировку». Прячут трубу несколькими способами:

  • под навесными потолками или отделкой потолка;
  • в потолочных нишах, коробах из гипсокартона;
  • на чердаке. При этом варианте существенно возрастают затраты на утепление труб;
  • вертикальные участки обычно прячут в искусственных выступах, имитирующих колонны.

Если циркуляция жидкости происходит за счёт гравитации, утеплять трубы на чердаке придётся в любом случае: в самой высокой точке системы должен находиться расширительный бачок. Он нужен для компенсации увеличения объёма горячего теплоносителя.

С недостатками такой разводки придётся считаться и при выполнении расчётов и при монтаже:

  • ограничение минимального диаметра труб, связанное с высоким показателем сопротивления естественной циркуляции;
  • большинство современных радиаторов не подходят из-за маленького сечения;
  • уклоны труб должны строго выдерживаться, иначе отопление не будет правильно работать.

Двухтрубная система отопления с нижней разводкой: гибкость против нестабильного давления

Данный вариант монтажа двухтрубной системы отопления с принудительной циркуляцией отлично подходит для частных двухэтажных и более высоких домов. Каждая батарея сразу подключается к контурам «обратки» и подачи. Имеет много преимуществ:

  • снижение теплопотерь за счёт расположения труб в отапливаемых помещениях;
  • возможность запуска сразу после монтажа. Это позволяет проводить оставшиеся строительные и отделочные работы в отапливаемом помещении;
  • возможность поэтажного отключения. При необходимости можно отключить любой этаж и проводить там ремонт, сохраняя при этом комфортную температуру в помещениях. Это гарантирует устойчивую работу системы без рисков замерзания в холодное время;
  • индивидуальные температурные режимы во всех помещениях. Для каждой комнаты устанавливаются свои параметры, за счёт чего достигается высокая эффективность, при минимальном расходе топлива;
  • компактность. При нижней разводке двухтрубной системы отопления в частном доме все трубы подводятся с одной стороны, и их достаточно легко спрятать.

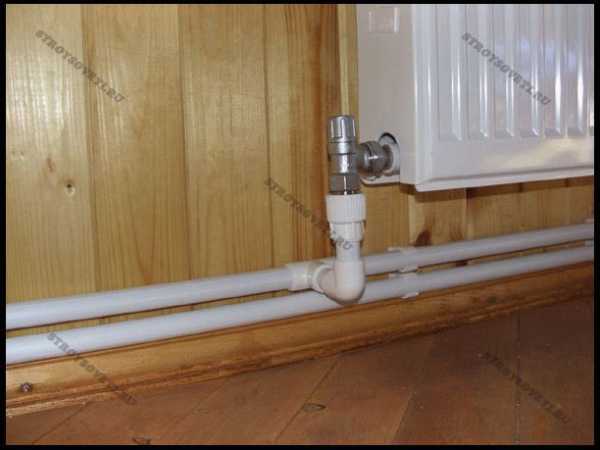

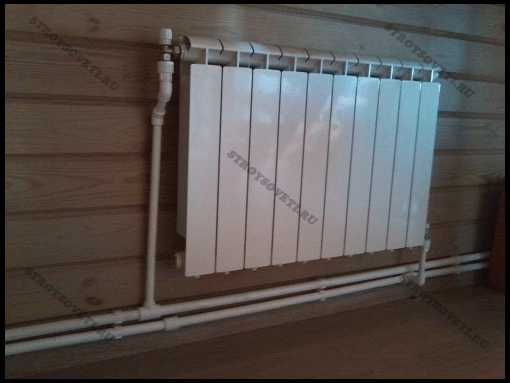

Двухтрубная система отопления частного дома при нижней разводке выглядит более эстетично, чем верхняя. Она даёт больше простора для регулировки температур, ремонт и техническое обслуживание можно проводить поэтажно, не оставляя весь дом без отопления.

Но такая система не лишена и недостатков:

  • большой расход труб, фитингов и других комплектующих, особенно по сравнению с однотрубной разводкой;
  • обязательное наличие воздухоотводчиков. Воздух в трубах и батареях может привести к полной блокировке движения теплоносителя – при любой температуре в котле трубы будут холодными;
  • снижение рабочего давления в подающей трубе.

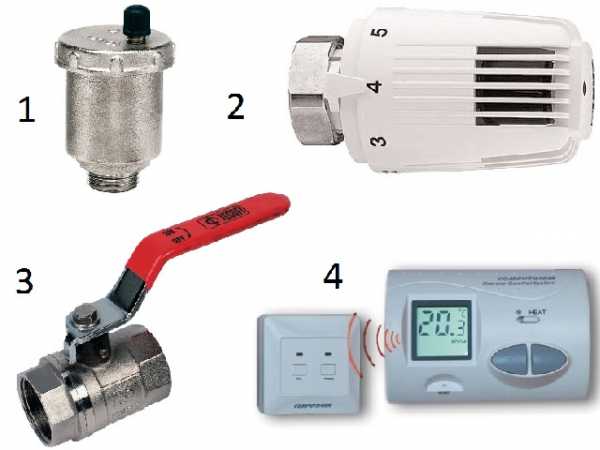

1 – воздухоотводчик, препятствующий образованию воздушных пробок; 2 – термоголовка, предназначенная для механической регулировки температуры; 3 – запорная арматура; 4 – температурный датчик отопления.

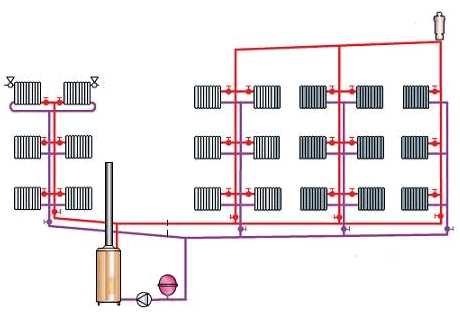

Двухтрубная система отопления частного дома с нижней разводкой в комбинации с естественным движением теплоносителя практически не встречается.

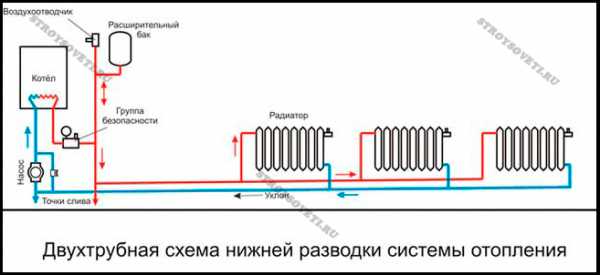

Схема двухтрубной отопительной системы с нижней разводкой. Здесь изображены по два возможных варианта циркуляционных колец и подключения батарей.

Причина в том, что в этом случае практически теряется смысл её применения, трубы всё равно проходят от потолка до пола в каждом помещении. К недостаткам такой системы добавляется обязательное наличие расширительного бачка открытого типа, который придётся устанавливать на чердаке и, следовательно, утеплять это помещение.

Двухтрубная система отопления с лучевой разводкой: существенная экономия топлива в течение первых пяти лет

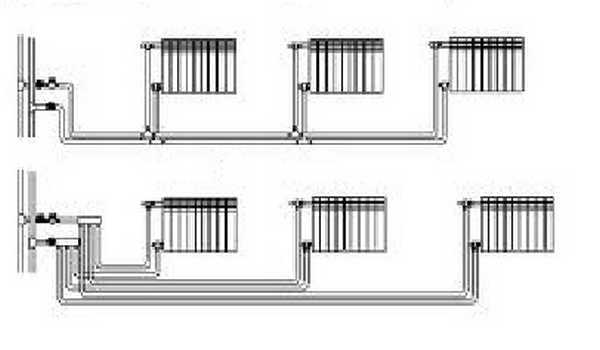

Старая схема лучевой разводки, которую в советское время повсеместно применяли при строительстве многоэтажных домов, предполагала отведение труб от общего стояка к каждому радиатору. Но, если кто-то из жильцов одного этажа решил изменить температуру в помещении, это хорошо чувствовалось практически во всём доме. Строго говоря, и её можно было бы отбалансировать, но сделать это крайне сложно. Сейчас схему пересмотрели, вместо общего стояка в ней появился коллектор (отсюда второе название разводки «коллекторная»), а вместе с ним и масса преимуществ.

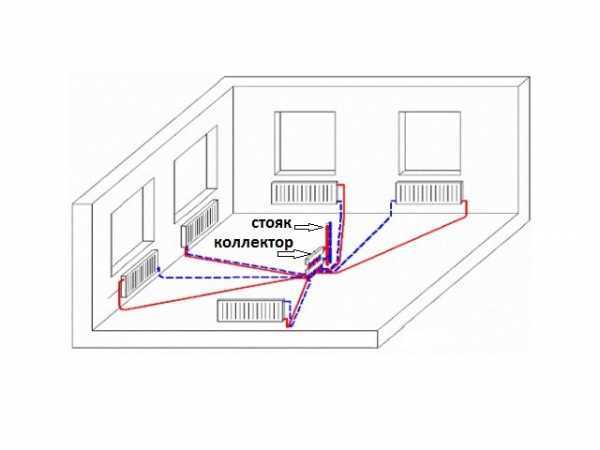

Двухтрубная система отопления частного дома с современной лучевой разводкой, по мнению всех специалистов, является самой энергоэффективной. Каждая батарея получает питание непосредственно от котла, благодаря наличию распределительного коллектора. Он обычно находится в котельной, а при отсутствии последней – в специальном шкафу.

Обязательное наличие циркуляционного насоса позволяет уменьшить дельту температур жидкости на входе и выходе котла повысив эффективность нагрева.

Коллекторная или лучевая разводка – экономичный в эксплуатации вариант двухтрубной системы. Благодаря распределительному коллектору, можно отключать и настраивать каждый отдельно взятый радиатор.

Недостатки лучевой (коллекторной) разводки на слуху у каждого:

  • громоздкость коллектора. Его нужно размещать либо в отдельном помещении, либо придётся убирать в шкаф, который тоже не просто замаскировать в комнате;
  • практически обязательное наличие насоса в системе;
  • необходимо большее количество труб, чем при любой другой разводке.

А вот плюсы коллекторной двухтрубной разводки назвать могут немногие:

  • индивидуальный температурный режим для каждой комнаты в ручном или автоматическом режимах;
  • независимое питание и возможность отключения подачи и «обратки» отдельно для каждого радиатора. Ремонт или техническое обслуживание проходят без отключения отопления во всём доме;
  • при прокладке в полу используются только цельные отрезки труб безо всяких соединений. Вероятность разрыва или повреждения участка, проходящего под напольным покрытием, очень мала;
  • сравнительно небольшое количество фитингов и других соединительных элементов;
  • удобство и простота выполнения расчётов: трубы для подающих и обратных магистралей каждого радиатора имеют один диаметр.

Лучевая двухтрубная система отопления позволяет прокладывать трубы в полу. Это возможно за счёт того, что коллектор с радиатором соединяются одним целым отрезком трубопровода, а все фитинги крепятся уже после вывода его на поверхность.

На этапе проектирования смета двухтрубной лучевой системы отопления частного дома с принудительно циркуляцией выглядит пугающей в сравнении с любой другой. Но, если произвести расчёт расхода топлива с учётом индивидуальных настроек температуры в помещениях и времени суток (хотя бы на первые три-пять лет), то ситуация изменяется на прямо противоположную. При этом в период эксплуатации дополнительная экономия достигается за счёт подстройки под погодные условия.

rems-info.ru

Какая система отопления эффективнее: однотрубная или двухтрубная?

Владельцы частных домов часто становятся перед выбором, какому типу домашнего отопления отдать предпочтение. Существует всего два типа отопительных систем, традиционно используемых в быту: однотрубная и двухтрубная. Каждый тип имеет как преимущества, так и недостатки. Отличие обоих систем состоит в разном способе доставки теплоносителя в нагревательные приборы. Какая структура отопления для собственного дома лучше, однотрубная или двухтрубная – выбирать непосредственно хозяину дома, учитывая собственные бытовые потребности, предполагаемую отапливаемую площадь и наличие финансов.

В первом варианте тепло по дому распространяется по одной трубе, последовательно нагревая каждое помещение дома. Во втором случае комплекс оборудован двумя трубами. По одной идет прямая подача теплоносителя в радиаторы отопления. Другая труба служит для отвода остывшей жидкости обратно в котел для последующего нагрева. Правильная оценка собственных финансовых возможностей, точный расчет оптимальных параметров теплоносителя в каждом отдельном случае, поможет не только определиться с типом отопительной системы, но и грамотно осуществить монтаж отопления.

Понять и разобраться, что лучше для вас, однотрубная или двухтрубная система отопления, можно только после тщательного изучения технических нюансов.

Однотрубная отопительная система. Общие представления

Однотрубная система отопления может работать как с насосом, так и с естественной циркуляцией теплоносителя. Рассматривая второй тип, следует немного вникнуть в существующие законы физики. В его основе заложен принцип расширения жидкости при нагреве. Отопительный котел в процессе работы нагревает теплоноситель, который за счет разницы температур и создаваемого давления поднимается по стояку в самую верхнюю точку системы. Движение теплоносителя вверх осуществляется по одной трубе, достигая расширительного бака. Скапливаясь там, горячая вода уже по нисходящей трубе заполняет собой все последовательно подключенные батареи.

Соответственно первые по ходу теплоносителя точки подключения будут получать максимальное тепло, тогда как в расположенные дальше радиаторы будет уже поступать частично остывшая жидкость.

Для больших, многоэтажных построек такая схема крайне неэффективна, хотя по стоимости монтажа и в обслуживании, однотрубная система выглядит привлекательно. Для частных одноэтажных домов, жилых построек в два этажа подобный принцип раздачи тепла приемлем. Обогрев жилых помещений с помощью однотрубной схемы в одноэтажном  доме достаточно эффективен. При маленькой отапливаемой площади Температура в радиаторах практически одинакова. Использование насоса в более протяженных системах также положительно сказывается на равномерности распределения тепла.

Качество отопления и стоимость монтажа в данном случае может зависеть от типа подключения. Диагональное подключение радиаторов дает большую теплоотдачу, но используется реже, ввиду большего количества труб, необходимых для подключения всех нагревательных приборов в жилых помещениях.

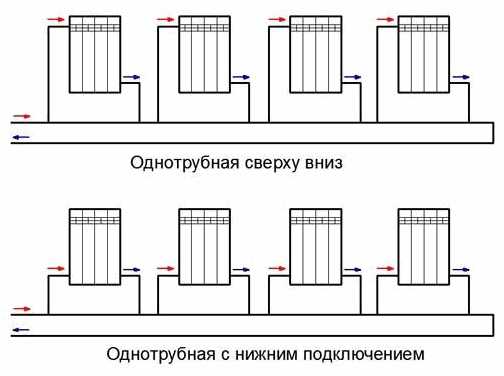

Схема с нижним подключением радиаторов выглядит экономичнее, ввиду меньшего расхода материалов. С эстетической точки зрения такой вид подключения выглядит предпочтительнее.

Преимущества однотрубной системы отопления и ее недостатки

Для владельцев небольших жилых домов однотрубная отопительная система выглядит заманчиво, особенно если обратить внимание на ее следующие преимущества:

  • обладает устойчивой гидродинамикой;
  • удобство и простота проектирования и установки;
  • небольшие затраты на оборудование и материалы.

К косвенным плюсам однотрубной системы можно отнести безопасность подачи теплоносителя, который расходится по трубопроводу путем естественной циркуляции.

К наиболее частым проблемам, с которыми приходится сталкиваться владельцам однотрубной системы отопления, можно отнести следующие аспекты:

  • технические сложности устранения просчетов в работе, допущенных при проектировании;
  • тесная взаимосвязь всех элементов;
  • высокое гидродинамическое сопротивление системы;
  • технологические ограничения, связанные с невозможностью самостоятельной регулировки расхода теплоносителя.

Несмотря на перечисленные недостатки такого типа отопления, грамотно сделанный проект отопительной системы позволит избежать многих трудностей еще на стадии монтажа. Ввиду перечисленных преимуществ и экономической составляющей, однотрубные схемы получили достаточно широкое распространение. Реальными преимуществами обладают и однотрубная, и другой тип, двухтрубная система отопления. В чем можно выиграть, а в чем проиграть, выбрав для своего дома один из типов?

Технология подключения и расположения однотрубной отопительной системы

Однотрубные системы делятся на вертикальные и горизонтальные. В большинстве случаев для многоэтажных домов используется вертикальная разводка. В этом случае все радиаторы подключаются последовательно сверху до самого низа. При горизонтальной разводке батареи подключаются друг за другом по горизонтали. Основной недостаток обоих вариантов —  частые воздушные пробки, ввиду скопления воздуха в радиаторах. Предлагаемая схема дает возможность получить представление о некоторых вариантах разводки.

Способы подключения в данном случае выбираются на усмотрения хозяина. Радиаторы отопления могут быть подключены посредством бокового подключения, диагонального или нижнего подключения. На рисунке изображены подобные варианты подключения.


Для хозяина дома всегда важным аспектом остается экономическая целесообразность оборудования, устанавливаемого в доме и получаемый эффект. Не стоит недооценивать вариант с однотрубной системой отопления. Сегодня на практике осуществляются довольно эффективные меры по усовершенствованию отопительных схем этого типа.

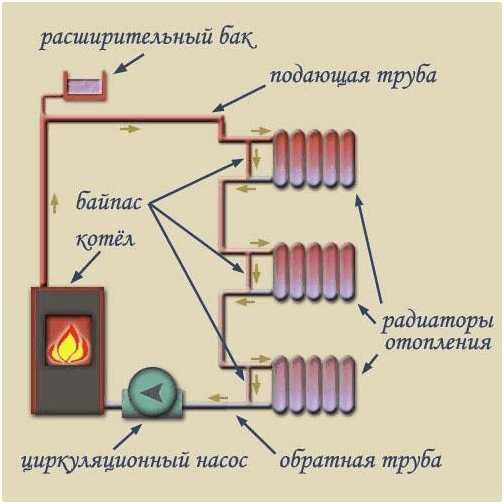

К примеру: есть техническое решение, позволяющее осуществлять самостоятельно регулировку нагрева отдельных радиаторов, подключенных к одной магистрали. Для этой цели в системе создаются байпасы – отрезок трубы, создающий обводное движение теплоносителя из прямой трубы в обратку, минуя контур определенной батареи.

На байпасы ставятся вентили и клапаны, перекрывающие поток теплоносителя. Можно устанавливать на радиаторы терморегуляторы, позволяющие регулировать температуру нагрева в каждом радиаторе или по всей системе в целом. Грамотный специалист сумеет рассчитать и осуществить монтаж байпасов для достижения максимальной эффективности. На схеме можно увидеть принцип действия байпасов.

Двухтрубная система отопления. Принцип действия

Ознакомившись с первым типом отопительной системы, однотрубной, самое время разобраться с особенностями и принципом действия двухтрубной схемой отопления. Тщательный анализ технологических и технических параметров отопления такого типа позволяет потребителям сделать самостоятельный выбор — какое отопление эффективнее в конкретном случае, однотрубное или двухтрубное.

Основной принцип – наличие двух контуров, по которым теплоноситель расходится по системе. Одна труба обеспечивает подачу теплоносителя к радиаторам отопления. Вторая ветка предназначена для того, чтобы уже охлажденный теплоноситель после прохождения через радиатор возвращался снова в котел. И так постоянно, по кругу, пока работает отопление. На первый взгляд уже само наличие в схеме двух трубопроводов может оттолкнуть потребителей. Большая протяженность магистралей, сложность разводки – факторы, которые нередко отпугивают владельцев частных домов от двухтрубной системы отопления.

Это на первый взгляд. Как и однотрубные, двухтрубные системы делятся на закрытые и открытые. Отличие в данном случае заключается в конструкции расширительного бака.

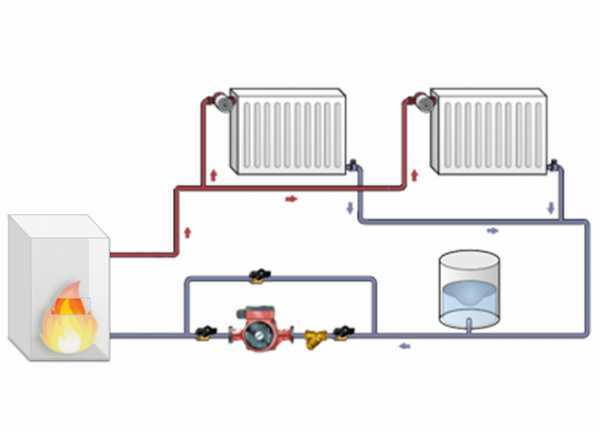

Закрытые двухтрубные системы отопления частного дома с мембранным расширительным баком наиболее практичные, удобные и безопасные в эксплуатации. Подтверждением сказанного являются очевидные преимущества:

  • еще на стадии проектирования можно оборудовать отопительные приборы терморегуляторами;
  • параллельное, независимое подключение радиаторов;
  • техническая возможность добавления  нагревательных приборов уже после завершения монтажа;
  • удобство применения скрытой прокладки;
  • возможность отключения отдельных радиаторов или веток;
  • удобство регулировки системы.

Исходя из вышесказанного, можно сделать один однозначный вывод. Двухтрубная система отопления, гораздо гибче и технологичнее однотрубной.

Для сравнения представлена следующая схема:

Двухтрубная Система очень удобна для эксплуатации в доме, в котором планируется увеличение жилой площади, возможны варианты пристройки, как вверх, так и по периметру здания. Уже на стадии работы можно легко устранить допущенные при проектировании технические ошибки. Такая схема более устойчива и надежна чем однотрубная.

При всех очевидных преимуществах, перед тем как остановить свой выбор на этом типе отопления, уместно напомнить о недостатках двухтрубной системы.

Важно знать! Система отличается более высокой сложностью и стоимостью монтажа и довольно громоздкими вариантами подключения.

Если у вас есть под рукой грамотный специалист, проведены необходимые технические расчеты, то перечисленные недостатки легко компенсируются преимуществами двухтрубной схемой отопления.

Как и в  случае с однотрубной системой, вариант с двухтрубной предполагает использование вертикального либо горизонтального расположения трубопроводов. Вертикальная система – радиаторы подключены к вертикальному стояку. Такой тип удобен для двухэтажных частных домов и коттеджей. Воздушные пробки вам не страшны. В случае с горизонтальным вариантом —  радиаторы в каждой комнате или помещении подключены к трубопроводу, расположенному горизонтально. Двухтрубные горизонтальные схемы отопления в основном рассчитаны для обогрева одноэтажных зданий и жилых домов большой площади с необходимостью поэтажной регулировки. Возникающие воздушные пробки легко устраняются путем установки кранов Маевского на радиаторах.

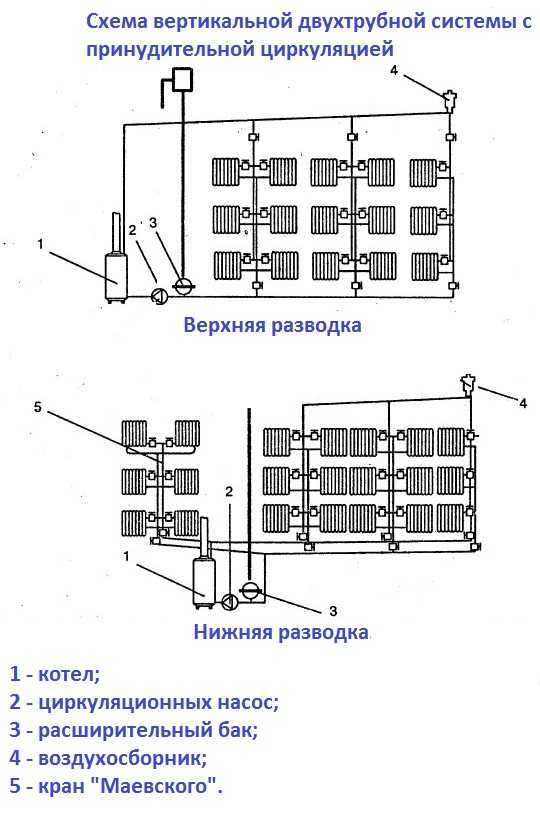

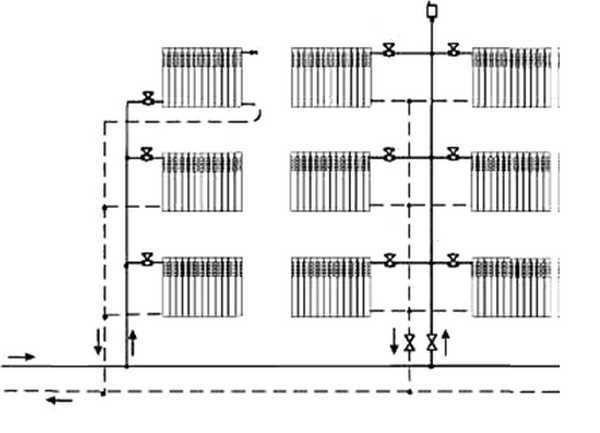

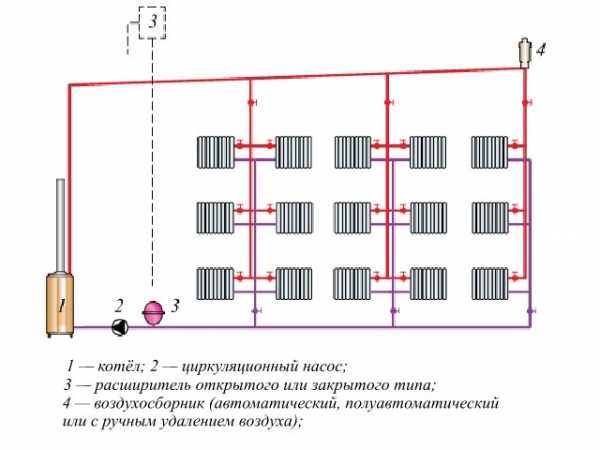

На рисунке представлена вертикальная двухтрубная система отопления. Ниже можно увидеть, как выглядит двухтрубная система горизонтального типа.

Традиционно подключение радиаторов может быть осуществлено с помощью нижней и верхней разводки. В зависимости от технических условий и проекта —  выбор варианта разводки зависит от самого владельца дома.  Верхняя разводка удобнее. Все магистрали можно спрятать в чердачном пространстве. В системе создается необходимая для хорошего распределения теплоносителя циркуляция. Основной недостаток двухтрубной схемы отопления с верхним вариантом разводки —  необходимость установки мембранного бака вне отапливаемых помещений. Верхняя разводка не позволяет сделать забор технической воды для бытовых нужд, а так же соединить расширительный бак с баком для горячей воды, используемой в быту. Такая схема не подходит для жилых объектов с плоской крышей.

Резюме

Выбранный тип отопления для частного дома должен обеспечивать всех обитателей жилого дома необходимым комфортом. Экономить на отоплении не стоит. Установив в своем доме систему отопления, не отвечающую параметрам жилого объекта и бытовым потребностям, вы рискуете в дальнейшем потратить немало средств на переоборудование.

Двухтрубная или однотрубная система отопления —  выбор всегда должен быть обоснован, как с технической точки зрения, так и с экономической.

znatoktepla.ru

однотрубная, двухтрубная, схема системы отопления и ее проектирование

Система отопления частного дома – один из важнейших элементов, позволяющий создать в жилище комфортную и уютную обстановку. Отопительная система состоит из нескольких взаимосвязанных элементов, главнейшим из которых является теплоноситель. Без него качественное функционирование всей системы теплоснабжения невозможно. В современных системах отопления чаще всего в качестве теплоносителя выступает вода.

Для обустройства отопления в частном доме лучше всего заручиться поддержкой квалифицированных специалистов. Они смогут правильно составить проект, произвести закупку нужных расходных материалов и осуществить монтаж теплоснабжающего оборудования для вашего дома. Конечно, при наличии соответствующего опыта провести монтаж отопительной системы в своём доме можно и самостоятельно. Для этого необходимо знать устройство системы отопления её тип и основные свойства.

Какие типы отопительной системы частного дома существуют

При установке отопительного оборудования в частном доме одним из главнейших требований является правильный выбор типа системы. Какие же виды системы отопления частного дома существуют?

 Отметим, что при обустройстве любого типа отопительной системы может быть использована однотрубная или двухтрубная схема. Наиболее популярными разновидностями отопительных систем для частного жилища являются:

  • Газовые;
  • Электрические отопительные;
  • Твердотопливные;
  • Жидкотопливные.

Существуют ещё альтернативные системы отопления. К ним можно отнести гидроустановки, ветровые установки, солнечные батареи и гелиоустановки. Для всех вышеописанных вариантов топлива существует лишь один тип теплоносителя – вода. То есть, нагрев может осуществляться с использованием различных средств, но при постоянном и неизменном теплоносителе. Именно поэтому каждая схема системы отопления оснащается фильтром для очистки жидкости и специальным канализационным сливом. Современные отопительные радиаторы оснащаются регулировочными вентилями, позволяющими контролировать подачу воды, устанавливая тем самым оптимальный температурный режим в комнатах.

Виды схем системы отопления частного дома

Автономная система отопления частного дома может обустраиваться по одной из двух схем:

  • Однотрубной;
  • Двухтрубной;
  • Коллекторной.

Отличительной особенностью однотрубной системы отопления (рис. 1) является наличие электрического насоса. С помощью этого конструктивного элемента вода подаётся к радиатору (прибор создаёт необходимое для этого процесса давление). Главным достоинством однотрубной отопительной системы является компактность и простота монтажа. Вместе с тем использование электрического насоса для поддержания нужного давления в трубах делает эксплуатацию системы более затратной.


рис. 1 Однотрубная схема отопления

Двухтрубная система отопления частного дома (рис. 2) представляет собой конструкцию, в которой горячая вода к отопительным радиаторам подаётся по более высокой линии, а вот линия возврата остывшей жидкости располагается намного ниже. В такой системе отопления  трубы нужно располагать под определённым уклоном. Отличительной особенностью двухтрубной отопительной системы является циркуляция воды по трубам под воздействием давления, создаваемого расширительным бачком. В такой конструкции полностью отсутствуют насосные электрические системы, что значительно удешевляет стоимость их эксплуатации.


рис. 2 Двухтрубная схема отопления

Коллекторная отопительная система (рис. 3) сконструирована таким образом, что каждый радиатор, имеющийся в доме, соединяется отдельными трубами с единым коллектором. То есть, у радиаторов в коллекторной отопительной системе имеется две трубы: одна поставляет нагретый теплоноситель, другая – отводит остывший. Преимуществом такой схемы является возможность регулировки температуры в каждой комнате отдельно. При этом если какая-то часть системы выйдет из строя, её замену можно будет провести без отключения всего дома от отопления. Коллекторная система отопления считается на сегодняшний день самой прогрессивной. Единственным её недостатком становиться большой расход труб и необходимость дополнительного места для монтажа коллекторного шкафа.


рис. 3 Коллекторная система отопления

Из каких элементов складывается система отопления

Главным элементом современных систем отопления частного дома по-прежнему остаётся котёл. С его помощью осуществляется нагрев теплоносителя  и распределение тепла по всему дому. Естественно, наилучшим теплоносителем для обогрева частного дома является вода. Этой жидкостью заполняют отопительные трубы, идущие от котла. Циркулируя в них и нагреваясь, жидкость отдаёт тепловую энергию, обогревая комнаты дома. Также в отопительную систему частного дома включены трубопроводы и отопительные конструкции (радиаторы).

  • Котёл – главнейший генератор тепла, обеспечивающий качественный нагрев теплоносителя (воды) перед его распределением по радиаторам. Вода нагревается в котле при помощи различных видов топлива (в процессе сгорания выделяется определённое количество тепловой энергии). Тип отопительного котла нужно выбирать в соответствии с условиями проживания, учитывая наиболее распространённый вид топлива в регионе. Немаловажным фактором при выборе котла являются климатические условия и общая площадь дома. Сегодня самым приемлемым для оборудования отопительной системы в частном доме считается газовый котёл. Он обладает необходимой экологичностью, надёжностью, простотой, экономичностью и безопасностью;
  • Трубопроводы функциональные элементы, соединяющие котёл с радиаторами отопления, и помогающие доставить к радиаторам нагретую жидкость. Сегодня производители предлагают обширный ассортимент труб для качественного оборудования системы отопления в частном доме. Наиболее востребованными являются трубопроводы из стали, медные и пластиковые трубы для систем отопления. Недостатком стальных труб отопления можно назвать сложность монтажа (их в процессе сборки отопительной системы нужно сваривать между собой) и сильную подверженность коррозии. Можно, конечно, приобрести стальные оцинкованные трубы, но ввиду большого веса их монтаж будет затруднителен. Сейчас в частных домах для оборудования систем отопления всё больше используют трубопроводы из полимерных пластиковых материалов. Особенной популярностью пользуются металлопластиковые трубы, основу которых составляет алюминиевый материал, а сверху имеется тонкое пластиковое покрытие;
  • Приборы отопления – это привычные для нас радиаторы, выделяющие нужное количество тепловой энергии для обогрева жилища. Эти приборы можно разделить на несколько типов: классические водяные радиаторы, инфракрасные обогреватели, радиаторы конвективного типа (имеющие ребристую форму). Каждый отопительный прибор имеет определённое количество секций. Чем их больше, тем мощнее будет обогрев помещения. Естественно, радиаторы с большим количеством сегментов предназначаются для обогрева домов с большой площадью.

    Отопительный водяной котёл

Системы водяного отопления частного дома чаще всего – замкнутые (закрытые). В них жидкость циркулирует по кольцевой схеме,  и доливать её приходиться очень редко.

На современном этапе специалисты рекомендуют обустраивать двухтрубную систему отопления частного дома. (Схема 1).


Схема 1: Двухтрубная отопительная система

Как видно на изображении, эта схема состоит из двух контуров замкнутого типа. Один контур распределяет разогретую в котле воду по радиаторам (батареям) отопления. Когда теплоноситель остывает, он по трубам возвращается обратно к центральному котлу, где повторно подогревается. Преимуществом водяной системы отопления является параллельное расположение радиаторов во всех комнатах. Они позволяют одновременно подогревать воздух во всём доме.

Важно! Главнейшим фактором, определяющим степень эффективности водяной отопительной системы, является расстояние между двумя контурами (подающим теплоноситель и возвращающим его обратно). Оптимальный вариант – если между подающим и обратным контуром будет выдержано расстояние, равное высоте от подоконника до пола.

Причиной востребованности и популярности водяной отопительной системы в частном доме является её бесперебойная работа. Действительно, для нагрева воды в радиаторах отопления можно использовать разнообразные виды топлива (газ, твёрдое топливо). При обустройстве электрической системы отопления частного дома бесперебойной работы добиться трудно. Электроэнергию могут выключить, и отопительная система функционировать перестанет.

Чтобы водяная система отопления функционировала правильно и слаженно, специалисты рекомендуют выдерживать максимально возможную высоту между выходным патрубком и наивысшей точкой  отопительной конструкции. Нагревательный котёл лучше устанавливать в подвальном помещении или в специально углубление в комнате.

Ещё одним важным компонентом этого типа системы отопления является расширительный бачок. Его основной функцией является создание максимально возможного давления в системе (чтобы жидкость могла нормально циркулировать по трубам). В основе работы этого бачка лежит гравитационный принцип, поэтому желательно размещать данный элемент как можно выше. Чем выше будет располагаться бачок, тем большим будет давление в трубах и тем лучше будет по ним циркулировать нагретая вода. Хорошим местом для установки бачка отопительной системы будет чердачное помещение.

Внимание! Объём расширительного бачка должен быть средним, это позволит лучше контролировать уровень теплоносителя в нём и своевременно доливать (сливать) жидкость.

Системы водяного отопления частного дома с расширительным бачком обычно считается открытой. Закрытые системы отопления частного дома также могут иметь расширительный бачок, но он никак не связан с внешним миром (из него нельзя откачать воду или добавить недостающую жидкость). Если отопительная система оснащена таким бачком, в ней обязательно должна быть компенсационная ёмкость (дополнительный бачок небольших размеров, внутри которого есть специальная мембрана, позволяющая регулировать давление в системе). В замкнутых отопительных системах теплоносителем может быть не только вода, но и другие жидкости (тосол).

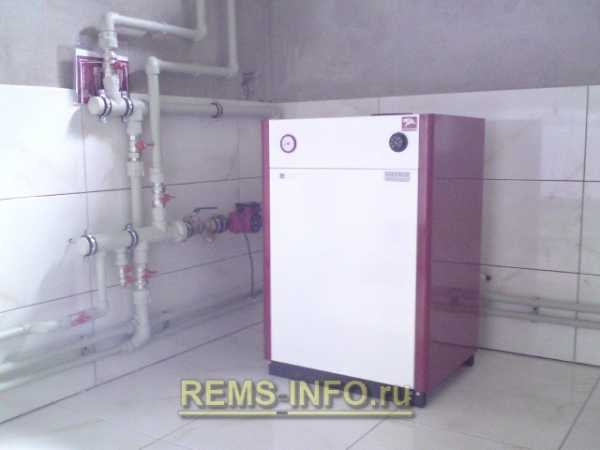

Котельная

Монтаж отопительной системы

Перед проведением монтажа отопительной системы в частном доме необходимо определиться, какой вариант будет оптимальным для ваших условий проживания. Оптимальное решение – установить систему отопления, использующую наиболее экономичный и приемлемый для вашего региона тип энергоносителя. К примеру, если к вашему дому подведён газ, то наиболее приемлемым вариантом для отопительной системы будет водяная  (главным энергоносителем которой будет газовый котёл). Если позволяют финансовые возможности и площадь дома, можно установить дополнительную отопительную систему с электрическим или твердотопливным котлом (она будет служить запасным вариантом и позволит вам отапливать дом независимо от наличия конкретного топливного ресурса).

Следующий этап – составление проектной документации, в которую входят все расчёты (необходимые для качественного монтажа). В проектном бюро вам помогут составить все необходимые чертежи и схемы отопления частного дома. После того как проектирование системы отопления частного дома завершено, можно отправляться на рынок за нужными для монтажа материалами.

На первоначальном этапе монтажных работ проводится установка отопительного котла. Если он не будет электрическим, обязательно обустройте отдельную котельную (это позволит избежать попадания продуктов горения в ваше жилище). В котельной обязательно должна быть оборудована хорошая вентиляционная система. Поверхности вокруг котла (стены, пол, потолок) нужно отделать огнеупорными материалами, а также сделать дымоход от этой конструкции на улицу. Котёл не должен стоять слишком близко к стенам котельной (Фото 1).


Фото 1. Котельная

Дальше нужно установить коллектор (если он отмечен в схеме отопительной системы), циркуляционный насос (при необходимости контролирования давления воды в трубах и отсутствии расширительного бачка), других приборов для регулирования и измерения функциональных возможностей отопительного котла.

Далее необходимо обустроить трубопроводные магистрали (Фото 2). Эти элементы должны отходить от котла и направляться к отопительным радиаторам. Обычно для проведения трубопроводов в дом в стенах делаются отверстия необходимого диаметра, а после прокладки этих элементов отопительной системы отверстия заделываются раствором цемента.


Фото 2. Трубопроводные магистрали

Монтаж радиаторов отопления (Фото 3) осуществляется в самую последнюю очередь. Для их установки используют специальные крепёжные кронштейны. Обычно эти элементы отопительной системы устанавливают под окном. Радиатор отопления оснащается двумя отверстиями (для входа и выхода жидкости). Около них нужно установить термодатчики и запорно-регулировочную фурнитуру. Самый первый запуск отопительной системы после монтажа желательно осуществлять в присутствии специалиста из газовой службы.


Фото 3. Радиатор отопления

При выборе системы отопления для частного дома нужно учитывать несколько факторов:

  • Наиболее приемлемый для вашего региона энергоноситель;
  • Оборудование автономной отопительной системы на случай возникновения непредвиденных обстоятельств;
  • Учёт климатических условий местности;
  • Учёт общей площади дома.

Выполнять самостоятельную установку отопительной системы в частном доме не рекомендуется, этим должны заниматься профессионалы.

bouw.ru

классификация, схемы разводки и способы монтажа

Двухтрубная система в доме

Практически все коммуникационные сети, проведенные в загородном доме, отвечают за критерий комфортного в нем проживания. Но есть основные виды, без которых жить в доме практически невозможно. Это:

  • Водопровод и канализация;
  • Отопление;
  • Электричество.

Без всех остальных прожить можно без проблем. А эти три являются главными. И, как видите, две составляющие относятся к сантехническим работам. Причем отопление — это главный создатель комфорта, особенно в холодное время года. Поэтому загородные застройщики стараются сразу же продумать схему проведения тепла до мелочей, заранее решая — однотрубная или двухтрубная система отопления будет установлена. Здесь разговор ведется о водяном отоплении дома.

Две эти схемы имеют равную популярность, как среди застройщиков, так и среди специалистов. Говорить об эффективности одной перед другой нельзя, потому что каждая имеет свои достоинства и недостатки.

Все чаще и чаще загородные дома отапливаются с помощью котельных. В их состав входят:

  • отопительные котлы, работающие на различных видах топлива;
  • циркуляционные насосы, которые прогоняют теплоноситель по всем контурам системы.

На сегодняшний день это самая эффективный вариант отопления, да к тому же самый экономичный. Современные индивидуальные котельные оборудованы автоматикой, запорной арматурой и другими агрегатами, помогающими контролировать весь процесс в установленном режиме.

 Две разные схемы

И все же многих застройщиков мучает вопрос, что лучше — двухтрубная или однотрубная система отопления?

Как показывает практика, все зависит от конструкции дома. Судите сами. Если у вас одноэтажный дом без подвала, то однотрубная — это оптимальный вариант, к тому же малозатратный.

От отопительного котла в сторону радиаторов отопления проводится трубопровод, по которому нагнетается теплоноситель. Горячая вода последовательно проходит все батареи. Но в данной системе есть один нюанс: первые радиаторы, стоящие ближе к котлу, всегда будут иметь температуру выше, чем последующие. Это и есть большой минус данной схемы.

Горизонтальная двух- и однотрубная система водяного отопления

В двухтрубном варианте этого нет. Здесь развязка совершенно другая. К каждому радиатору в отдельности подводится труба, нагнетающая теплоноситель. А обратный трубопровод с каждого радиатора собирается в отдельный контур. Он доставляет остывший теплоноситель к котлу. Этот контур называется «обратка». Такие схемы часто применяются в многоэтажном строительстве, когда необходимо одним котлом обогреть все этажи.

Двухтрубная система разделяется на две группы:

  • С горизонтальной разводкой;
  • С вертикальной.

Первая применяется в том случае, если дом с пологой крышей, и имеется подвал. То есть, чердачное помещение небольшое, и разместить в нем какие-то приспособления и коммуникационные сети не представляется возможным.

Вторая применяется при наличии хорошо оборудованного чердака (даже для проживания), если он высокий и позволяет размещать внутри и сети, и оборудование. Кстати, если дом многоэтажный, то для схемы отопления нет разницы, с какой подводкой она будет использоваться — с нижней или с верхней.

 Схема двухтрубной разводки

Схема двухтрубной системы отопления

Схема двухтрубной системы отопления гарантирует, что каждый радиатор будет нагрет до определенной температуры. Причем она одинакова для всех радиаторов. Это очень важный фактор, который влияет на качество и эффективность всего отопления, а значит, будет влиять и на комфорт внутри дома.

В зависимости от того, как подсоединены радиаторы отопления в схему разводки, система подразделяется на два типа:

  • С параллельной установкой радиаторов.
  • Коллекторное подсоединение — когда от коллектора отходят две трубы к радиатору.

Плюс последнего типа очевиден — это возможность регулировать температурный режим каждой батареи в отдельности. Минус — большое количество труб и запорной арматуры, а также сложность и затратность монтажных работ.

 Монтаж схемы

Монтажные работы по установке двухтрубной системы отопления необходимо разделить на несколько этапов — в соответствии со схемой.

Все начинается с отопительного котла, который устанавливается в специально отведенном для него помещении. Например, это может быть подвал.

 Внимание! Если для отопления загородного дома применяется естественная циркуляциея теплоносителя, то необходимо произвести монтаж котла ниже разводки труб и мест установки радиаторов.

Итак, котел установлен. Его нужно соединить с расширительным баком, который смонтирован в чердачном помещении. Бак является самой высокой точкой всей системы. Из боковой стенки бака с нижней его точки опускается труба до коллектора. И здесь опять обратите внимание — если в отоплении присутствует циркуляционный насос, то коллектор может быть установлен в любое место чуть выше пола. Если присутствует естественная циркуляция, то коллектор придется крепить чуть ниже расширительного бака.

Отопление с принудительной циркуляцией

Теперь от коллектора к каждому радиатору проводится труба, по которой будет двигаться теплоноситель. Это нагнетательный контур или контур подачи. А от радиаторов опять-таки проводятся трубы, по которым будет течь вода, отдавшая тепло.

Обратные трубы собираются в единый контур, который соединяется с отопительным котлом. Если в отоплении используется циркуляционный насос, то он устанавливается именно в обратный контур. Это связано с тем, что насосы в своей конструкции имеют различные манжеты и прокладки, изготовленные из резины. И им противопоказаны высокие температуры.

Кстати, в расширительный бак обязательно приваривается еще одна труба. Она монтируется в самом высоком месте и является сливной, то есть, через нее уходят в канализацию излишки теплоносителя.

Все, на этом работы по монтажу двухтрубной системы отопления можно считать законченными. Как видите, сложность заключается в большом количестве труб — что отражается на трудоемкости процесса и увеличении стоимости монтажа.

Но эффективность такой схемы куда выше, поэтому она более востребована, чем однотрубная.

Похожие записи

Комментарии и отзывы к материалу

У вас должен быть включен JavaScript для отображения комментариев.

gidotopleniya.ru

Двухтрубная система отопления частного дома

Двухтрубная система отопления

Содержание:

С давних времен известно, что деревянный дом, благодаря своим свойствам проводимости тепла, замечательным образом сохраняет комфортную для жильцов температуру. В случае если сруб предназначен для постоянного проживания, к тому же в территориальных зонах, где температура понижается до минусовой отметки, есть смысл планирования и дополнительных источников тепловой энергии.

Независимо от того, что монтаж однотрубных отопительных сетей для частных домов прост, не требует большой протяженности трубопровода и материальных затрат, список обустройства жилья возглавляют двухтрубные системы.

Убедительный, хотя и незначительный по длине список достоинств делает эксплуатацию двухтрубной системы отопления весьма це2лесообразной. Приобретение труб в двойном количестве, связанное с монтажом, оправдывается, поскольку для сооружения двухтрубной системы нет необходимости в трубопрокате большого диаметра.

Типы и размеры крепежных соединений, вентили и фасонные изделия необходимы в небольшом количестве. Стало быть, разница в стоимости для приобретения материала, довольно незначительна. Помимо всего, работу по установке двухтрубной системы отопления, вполне можно осилить и самостоятельно – своими руками.

Содержание статьи:

Системы двухтрубного водяного отопления частного дома

Двухтрубная система отопления создает качественный обогрев жилища. Это и понятно, ведь в каждый радиатор вмонтированы две трубы. Одна с горячей водой, параллельно подключенной к каждому из отопительных приборов, а уже остывшая вода через другую трубу имеет обратный выход в систему.

Установка крана перед каждым радиатором позволяет отключать любой из них, по необходимости, от общей подачи тепла. Температура в последнем радиаторе с горячей водой довольно низкая, по сравнению с однотрубной системой, однако потери, все равно будут намного меньше.

Горизонтальная двухтрубная система

Разница между горизонтальным и вертикальным типом отопительной системы зависит от труб, соединяющих каждый отдельный прибор в единый механизм расположения.

Вертикальная отопительная система присоединяет все приборы к вертикальному стояку. Ее монтаж обычно несколько дороже, однако воздушные пробки при эксплуатации практически не возникают. Этот вариант является отличным для частных домов, имеющих два и больше этажей, поскольку каждый этаж может быть подсоединен к стояку отдельно.

Двухтрубная горизонтальная система отопления устанавливается в больших одноэтажных домах, где разумно и очевидно присоединить радиаторы к трубопроводу, проложенному именно в горизонтальном положении. Такой метод отопления удобен в обустройстве, скорее панельно-каркасных строений или для деревянных домов, не имеющих простенков. Стояки разводки для нее располагаются обычно в коридоре.

Схема горизонтальной системы

Горизонтальная система отопления имеет два типа подключения тепловых приборов:

  • лучевой;
  • последовательный.

Суть лучевого типа работы состоит в отдельной отопительной подаче к радиатору. Механизм действия последовательного типа заключается в общей паре трубопроводов.

Оба типа обладают своими преимуществами: в первом, абсолютно нет необходимости регулировать двухтрубную систему отопления, не нужно контролировать проходимость дросселей, расположенных у котла радиаторов. А температурный режим будет одинаковым по всей лучевой длине. Небольшой недостаток этой системы отопления – расход материала.

Протягивая горизонтальную проводку к большому количеству радиаторов по стене, сложно сохранить безукоризненность внешнего вида. Поэтому лучшим вариантом будет предварительно спрятать трубы под стяжку во время строительства.

Лучевая система окажется практичной только в случае если частный дом имеет один этаж.

Последовательная двухтрубная сеть отопления всегда практична и выгодна в обогреве помещений, поскольку температура носителя тепла в системе отопления может всегда поддерживаться одинаковой.

Осуществляя правильную установку горизонтальной двухтрубной системы отопления, как и ее настройку необходимо знать:

  • Полная процедура монтажа системы займет достаточно много времени.
  • Регулировка системы должна быть проведена до наступления холодов.
  • При расчете горизонтальной двухтрубной системы отопления необходимо обратиться к квалифицированному специалисту.

Двухтрубная система обогрева с верхней разводкой

Применение двухтрубной вертикальной системы отопления с верхней разводкой предполагает параллельное соединение радиаторов, в которые тепло поступает от котла.

Двухтрубная вертикальная с верхней разводкой

Отличительной особенностью этого способа является верхнее прокладывание разводящего трубопровода и обязательное присутствие расширительного бака.

Бак монтируется в пиковой – верхней точке по отопительному контуру. Из котла носитель тепла поднимается вверх по трубопроводу, равномерно поступая по подводкам в каждый нагревательный радиатор.

В горизонтальных системах трубы прокладываются с небольшим уклоном.

По обратным подводкам вода от теплонагревателей возвращается в обратный трубопровод, а уже из него – в котел. Все приборы подобной системы отопления имеют два трубопровода: подающий и обратный. Именно поэтому она получила название двухтрубной.

Подача воды по системе происходит от водопровода. При отсутствии водоснабжения, вода заливается через отверстие расширительного бака вручную. Подпитывать отопительную систему лучше в обратку. То есть: холодная водопроводная вода перемешивается с горячей водой обратки. Это повышает ее плотность и увеличивает напор циркуляции во время подпитки.

Схема работы системы: нагретый теплоноситель под давлением поднимается вверх на чердак, после чего по радиаторам отопления спускается вниз. Уже остывшая вода подается обратно в трубы, которые расположены ниже уровня радиаторов. «Завоздушины» в такой циркуляции удаляются сами, чему дополнительно способствует расширительный бак.

Двухтрубная система отопления с нижней разводкой

Отопления с нижней разводкой

Отопительная сеть с нижней разводкой может быть спроектирована с одним контуром, несколькими, с тупиковым или попутным. Движение теплоносителя может быть попутным или тупиковым.

Подобный вид разводки применяются редко. Связано это с тем, что количество конечных радиаторов обязательно нуждается в установке воздушных спускников. Поскольку эти системы имеют расширительный бак, который вовлекает воздух в кольцо циркуляции из-за сообщения с атмосферой, то работа по стравливанию воздуха из радиаторов должна проводиться каждую неделю.

Неоспоримое преимущество подобной системы в том, что дом можно отапливать еще до полного окончания строительства или согревать только тот этаж, где на данный момент вы проживаете.

Схема двухтрубной системы отопления

В двухтрубной системе, согласно схеме отопления к каждому радиатору обогрева подходят две трубы, одна верхняя – прямого тока, другая нижняя – с обратным током.

Двухтрубная отопительная система состоит из:

  1. котла;
  2. автовоздушника;
  3. термостатического клапана;
  4. батареи;
  5. устройства балансировки;
  6. бака;
  7. вентиля;
  8. фильтр трубопроводный;
  9. насос;
  10. манометр температуры;
  11. предохранительный клапан
  • Схема двухтрубного радиаторного отопления двухэтажного дома

    При наличии расширительного бака его установка должна быть не ниже самого верхнего пика (точки) системы. Если дом снабжен автономной водоподачей, то расширительный бак можно совместить с расходным бачком водной системы подачи.

  • Уклон труб в подаче и обратке может быть не больше десяти сантиметров на двадцати погонных метрах и более.
  • Если при монтаже трубопровод двухтрубной сети отопления нижней разводки оказался у входной двери, системы можно разделить на два отдельных колена. Разводка в таком случае должна создаваться от места, где расположена верхняя точка системы.
  • При автономной двухтрубной системе обогрева с верхней разводкой могут создаваться разные схемы монтажа. Зависеть они будут от места, где расположен расширительный бак, учитывая также высоту от пола.
  • Правильным решением станет установка расширительного бачка в нехолодном помещении, при соблюдении к нему свободного доступа. Это может оказаться неудобным, если верхняя горизонтальная труба подачи окажется посередине: между потолком и окном, нарушая эстетичный вид, и оформление стены или проема окна.
  • Разумеется, подобные меры изменят общий вид помещения не в лучшую сторону. Однако размещение расширительного бака на чердаке – над потолочным перекрытием тоже может оказаться неудобным, в смысле доступа, и к тому же частично небезопасным в холодный период.
  • Верхняя пиковая точка в двухтрубной системе при верхней разводке может быть выбрана, учитывая все возможные удобства и любое место для размещения расширительного бака. Самой лучшей окажется работа системы при наличии как можно большей по длине трубы теплоподачи.
  • Высоким также будет качество работы системы, если сама схема и монтаж будут содержать трубы различного диаметра, поскольку верхняя точка трубы подачи располагается в самом начале разводки. Дело в том, что при автономной работе по такой схеме система с трубами одинаковыми в диаметре может создать неверное движение теплоносителя – только по радиусу малого круга: котел – самая ближний радиатор – котел.
  • В любой системе отопления наличие циркуляционного насоса повышает ее эффективность в разы. Однако, что касается двухтрубной отопительной системы с верхней разводкой труб, он будет лишним. Циркуляционный насос имеет мощность, составляющую 60-100 Ватт, не нуждаясь в дополнительном обслуживании при длительной эксплуатационной «жизнедеятельности». При этом скорость нагрева помещения благодаря ему, весьма значительна.

Правила гидравлического расчета

Необходим ли гидравлический расчет двухтрубной системы отопления?

Каждый дом сугубо индивидуален. Соответственно и отопление с определением количества тепла должно быть индивидуально. Сделать это можно и нужно с помощью гидравлического расчета.

Цель гидравлического расчета:

  • определить количество нагревательных приборов;
  • рассчитать диаметр и количество трубопроводов;
  • определить возможные потери в системе отопления.

Все расчеты производятся по предварительно составленной схеме отопления со всеми элементами, входящими в систему. Выполняется гидравлический расчет по аксонометрическим таблицам и формулам.

Более нагруженное кольцо трубопровода принимается за расчетный объект и определяется необходимое сечение трубопровода, оптимальная площадь поверхности радиаторов, возможная потеря давления всего отопительного контура.

Проведение расчета создает четкую картина с распределением всех существующих сопротивлений в отопительном контуре и дает возможность получить точные параметры расхода воды, температурного режима в каждой части отопительной системы.

Как результат – гидравлический расчет должен выстроить самый оптимальный план отопления вашего дома. Не стоит полагаться только на свою интуицию, необходимо провести расчет, прибегнув к помощи специалиста.

Монтаж двухтрубной системы отопления

При монтажных работах двухтрубной системы отопления необходимо соблюдать ряд технологических правил.

  • Для начала очень важно определиться с выбором системы отопления, которая предполагается в конкретном доме. Понятно, что самым оптимальным окажется установка той системы, энергоносители которой будут доступны и одновременно экономичны. Именно экономичность в отоплении частного дома на сегодняшний день для большинства очень важна.
  • При проведенном к дому газоснабжении, можно не задумываясь устанавливать водяную систему отопления, имеющую два котла, один из которых основной – газовый, а второй запасной – электрический или для твердого топлива, создавая, таким образом, полную энергонезависимость.
  • Следующим этапом следует обращение в проектное бюро. Там будет произведены необходимые расчеты, составлена вся документация по проекту и созданы чертежи по отоплению дома. После этого можно смело начать приобретение необходимого оборудования и материалов.

Котельная

Перво-наперво необходимо установить отопительный котел. Для этого необходимо обустроить котельную, где будут находиться возможные продукты горения. Лучше, если это будет отдельное помещение или же подвальная комната с хорошей вентиляционной системой.

Доступ к котлу должен быть свободным, располагать его лучше на достаточном расстоянии от стен. Пол и прилегающие стены, вокруг него нужно облицевать огнеупорным материалом. Дымоход от котла выводится на улицу.

Установка коллекторного шкафа

Если необходимо, то следующим этапом монтажа будет установка циркуляционного насоса, распределительного коллектора, если таковой предусмотрен системой, а так же регулирующих и измерительных приборов рядом с котлом.

Прокладка труб

От места размещения котла ведется магистраль трубопровода к тем местам, где установлены радиаторы. Для проведения труб через толщину стены, необходимо делать отверстия. После проведения труб, образовавшиеся отверстия необходимо замазать раствором цемента. Соединяются трубы исходя из материала изготовления.

Подключение радиаторов

Монтаж радиаторов

Самым последним этапом монтажа двухтрубной системы отопления будет монтирование радиаторов. Они устанавливаются обязательно под оконным проемом на кронштейны. Если размеры радиатора малы и не закрывают оконный проем, желательно нарастить секции или установить по возможности два радиатора.

Высота от пола должна быть от 10 до 12 см, расстояние от стен от 2 до 5 см, от подоконников до радиаторов – 10 см. Вход и выход радиатора фиксируется установлением запорной и регулирующей фурнитуры. Обязательна так же и установка термодатчиков. Благодаря их наличию можно регулировать желаемый температурный режим или перекрывать по необходимости движение воды.

После завершения установки всех элементов отопительных конструкций системы производится опрессовка. Первичный запуск котла допустим только после документального разрешения и в присутствии одного из представителей от газового хозяйства.

Закрытые системы отопления

Двухтрубная закрытая система отопления – это сеть с постоянно поддерживающимся давлением, отсутствием водоразбора и притока извне теплоносителя. Она по достоинству является самой популярной в решении отопления частных домов с электрическими котлами.

Управление расходом теплоэнергии желательно сопроводить установкой термостатов. Последние модели этих устройств производят автоматический контроль работы котла: включение или отключение дополнительной горелки, по необходимости. Топливо и энергия при этом расходуется очень экономно.

Закрытая система отопления со смешанной циркуляцией

Закрытая двухтрубная система отопления состоит из:

  • котла;
  • автовоздушника;
  • термостатического клапана;
  • радиатора;
  • балансировочного клапана;
  • мембранного расширительного бака;
  • шарового крана – вентиля;
  • фильтра сетчатого магистрального;
  • циркуляционного насоса;
  • термоманометра;
  • предохранительного клапана.

Основное достоинство двухтрубной закрытой системы отопления – отсутствие возможного «завоздушивания» системы. В ней отсутствует испарение теплоносителя, поэтому его применение не лимитируется.
Монтаж закрытой сети отопления сопровождается и предусматривает наличие мембранного расширительного бака.

Плюсы закрытой системы:

  • Бак располагается в том же месте, где и котел. Отпадает необходимость протягивания трубы на чердак. Этот пункт полностью исключит контроль над уровнем воды и снимет беспокойство относительно постоянного доливания воды в бак.
  • Отсутствует контакт атмосферы и воды. Следовательно, возможность растворения в воде лишнего кислорода тоже исключается. Этот факт увеличивает срок эксплуатации радиаторов и котла соответственно.
  • Уменьшается риск возникновения «завоздушин» в верхних радиаторах, поскольку присутствует возможность увеличения давления даже в пиковой – верхней — пиковой точке системы отопления.

Советы по расчету и монтажу двухтрубной системы смотрите на видео ниже:

http://www.youtube.com/watch?v=LyJLwabP9Zk

Из всего рассмотренного выше можно сделать вывод: монтаж двухтрубной отопительной системы своими руками, вполне доступен и не так уж сложен. Изобилие на рынке материалов и методического материала по этой теме в сетях интернета достаточно. Что касается сборки нынешних отопительных систем при помощи фурнитуры, то эта работа под силу окажется и обычному дилетанту, особенно если присутствует желание. Главный момент – это грамотное составление проекта, покупка качественных материалов и оборудования.

profibrus.ru
