Как устроена центральная система отопления: задачи централизованного отопления

Как известно, большая часть жилого фонда в России осуществляется посредством централизованного отопления. В последнее время данная схема подачи тепла в квартиры и дома наших соотечественников подвергается все большей критике из-за несовершенности, применения устаревшего оборудования и отсутствия самостоятельной регулировки. За годы своего существования централизованная система отопления доказала свою эффективность и право на жизнь. В данной статье будут рассмотрена структура, принцип работы, достоинства и недостатки центрального теплоснабжения многоквартирных домов.

Назначение и структура

Центральное отопление – это довольно сложная и разветвленная инженерная сеть, особенностью которой является выработка и поставка тепла и горячей воды от источника к группе зданий и сооружений посредством магистрального трубопровода.

В состав данной системы входят несколько структурных элементов:

  1. Источник тепловой энергии – это котельная или ТЭЦ. Первые, для передачи тепла в отапливаемые помещения нагревают воду, сжигая газ, мазут, каменный уголь. В теплоцентралях изначально, производится пар, который вращая турбины становиться источником электроэнергии, а после остывания, используется для нагрева теплоносителя. Таким образом, нагретая вода подается в системы отопления потребителей.
  2. Магистральный трубопровод служит для транспортировки теплоносителя от источника  к потребителю. Данная система представляет собой сложную и протяженную сеть из двух тепловодов большого диаметра (подающий и обратный), прокладка которых осуществляется подземным или надземным способом.
  3. Потребителями тепловой энергии принято считать оборудование, использующее теплоноситель для передачи тепла в отапливаемое помещение.

Все современные системы отопления (СО) можно классифицировать по следующим признакам:

  • использующему ими типу теплоносителя;
  • графику работы;
  • способу подключения к источнику тепла и ГВС.

Существуют следующие виды систем отопления:

  • Водяные.
  • Паровые.
  • Воздушные.

Каждая из них имеет свои особенности, достоинства, недостатки и характеристики, которые будут рассмотрены ниже.

Системы водяного теплоснабжения многоквартирных домов наиболее распространены на территории Российской Федерации. Они несложны в эксплуатации и позволяют перемещать теплоноситель на большие расстояния без существенного ухудшения его показателей. Температуру теплоносителя в данных СО можно регулировать централизованно.

Воздушные СО менее распространены из-за высокой эксплуатационной стоимости. Огромным плюсом является возможность использования горячего воздуха для отопления помещений и организации системы вентиляции.

Система парового отопления чаще всего применяется на промышленных объектах. Это обусловлено, прежде всего, потребностями в данном теплоносителе для производственных нужд. Так как данный при перемещении пара не создается большого гидростатического давления, в паровых СО применяются трубы меньшего диаметра.

Все виды СО можно разделить на две группы по графику потребления тепловой энергии: круглогодичного или сезонного цикла.

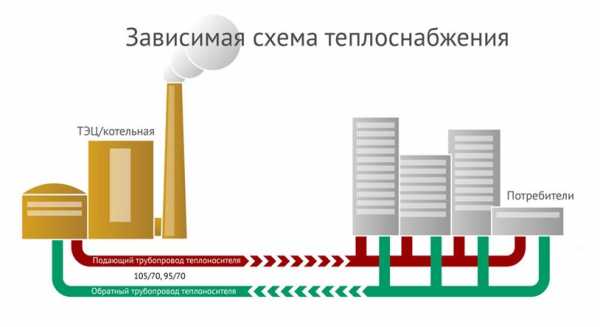

По способу подключения СО к источнику теплоснабжения, отопительные системы могут быть зависимые и независимые.

В первых, подача теплоносителя осуществляется непосредственно от источника к потребителю. Во втором случае, нагретый теплоноситель поступает в теплообменник, по которому циркулирует вода. Именно нагретая таким способом вода и поступает в СО многоквартирного дома.

По способу подключения ГВС к системе теплоснабжения, все СО делятся на открытые и закрытые. В открытых, вода на ГВС отбирается непосредственно из системы теплоснабжения. В закрытой водяной системе теплоснабжения нагрев воды для ГВС осуществляется в теплообменниках источника.

к оглавлению ↑

Принцип работы и конструктивные особенности

В централизованном отоплении все устроено достаточно просто: источник производит теплоноситель необходимой температуры и по системе тепловых сетей подает его в центральный теплоприемный пункт, где происходит коррекция температуры воды. Из ЦТП теплоноситель поступает непосредственно к отапливаемым сооружениям, на входе которых установлены домовые задвижки и фильтрующие элементы.

Важно! Запорная арматура на воде теплоносителя в домовую СО позволяет отключать общедомовой отопительный контур от центральной системы теплоснабжения в случае аварийных ситуаций и в летний период, когда система отопления дома не функционирует.

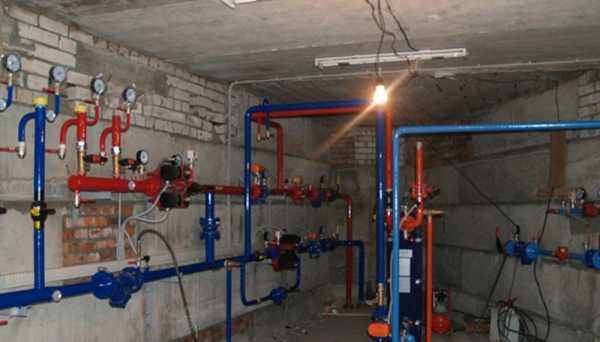

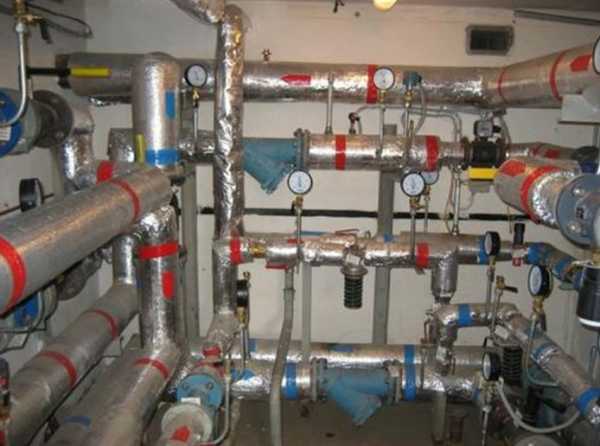

После входа в общедомовую СО, теплоноситель попадает на элеватор, который приводит температуру теплоносителя к нормативным значениям, которые позволяют использовать его отопительными приборами. Сегодня, в рамках термомодернизации домов, элеваторные системы заменяют на автоматизированные узлы управления системой отопления.

За элеватором, обычно, устанавливается запорная арматура для контроля подачи теплоносителя на подъезды. По последним требованиям, на вводы отопления в подъезд монтируются теплосчетчики. Далее, по стоякам теплоноситель подается непосредственно потребителям.

к оглавлению ↑

Преимущества и недостатки

Централизованное теплоснабжение имеет свои плюсы и минусы. Среди достоинств можно отметить:

  • Надежность, которая обеспечивается специальными службами, подчиняющимися муниципальным органам.
  • Экологичность, благодаря применению экологически безопасного оборудования.
  • Простота за счет отсутствия возможности самостоятельной настройки давления и температуры теплоносителя.

Недостатками данной системы теплоснабжения являются:

  • Сезонность, которая не дает возможности конечному потребителю использовать СО в межсезонье.
  • Отсутствие возможности самостоятельной регулировки температуры радиаторов.
  • Высокие теплопотери, обусловленные протяженностью тепловых сетей.

И в качестве заключения: несовершенность системы централизованного теплоснабжения стала одной из причин высоких тарифов на отопление и ГВС. Именно поэтому многие наши соотечественники правдами и неправдами, всячески стараются отказаться от данной СО и перейти на автономный вариант обогрева индивидуальным газовым котлом.

Совет: центральное отопление является важной инженерной системой дома. Именно поэтому любое вмешательство в нее несет за собой штрафные санкции. Если у вас появились проблемы с обогревом помещений, не занимайтесь самостоятельным ремонтом или модернизацией СО, обращайтесь в управляющую организацию.

ventilationpro.ru

Система отопления частного дома, устройство, способы, виды

Для того чтобы ваше проживание в частном доме было максимально комфортным, он должен непременно иметь столь важный элемент, как система отопления частного дома. Только с ее помощью можно создать удивительно приятные, комфортные условия для проживания.

Конечно же, не последнюю роль в любой отопительной системе играет теплоноситель. По сути, его наличие – обязательное условие, иначе устройство отопления в частном доме просто не сможет функционировать качественно. Практически все современные отопительные системы в качестве теплоносителя используют воду.

Система отопления частного дома

Наиболее правильным вариантом является обращение к специализирующейся компании, работники которой помогут осуществить выбор системы отопления частного дома и оказывают услуги по установке отопительных систем.

Профессионалы смогут посоветовать, какой именно тип отопительной системы будет наиболее рационально использовать в вашем доме, правильно смонтируют ее.

Следует отметить, что порой владельцы домов, не желая нанимать дополнительных специалистов, сами берутся за установку отопительной системы. На самом деле, в этом нет ничего сложного – достаточно просто соблюдать определенные правила монтажа.

Из чего состоит отопительная система?

Довольно часто сердцем, основным элементом любой отопительной системы является котел. Именно он производит нагрев теплоносителя, задача которого очевидна – разнести тепло по всему дому. И, конечно же, лучше всего с этой задачей может справиться жидкость. В большинстве отопительных систем в качестве теплоносителя принято использовать воду.

Система с теплоносителем такого типа делается замкнутой. То есть, вода, находящаяся в ней циркулирует по кольцу, и долив теплоносителя требуется крайне редко.

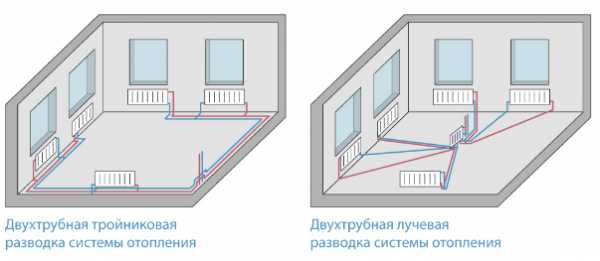

На сегодняшний день наиболее надежной и практичной признана двухтрубная отопительная система, которая изображена на фото:

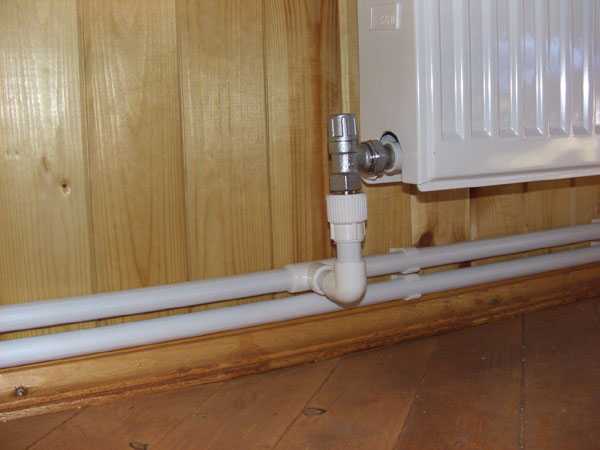

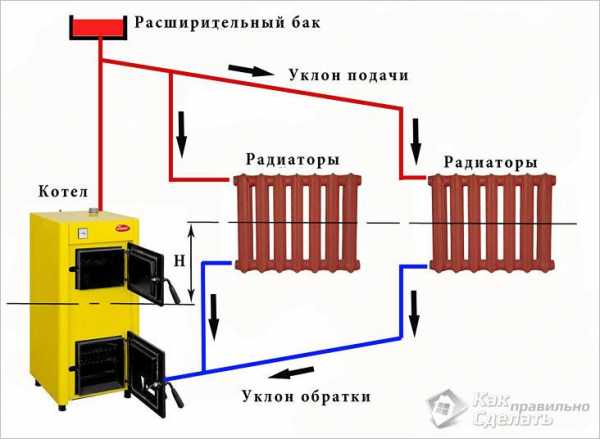

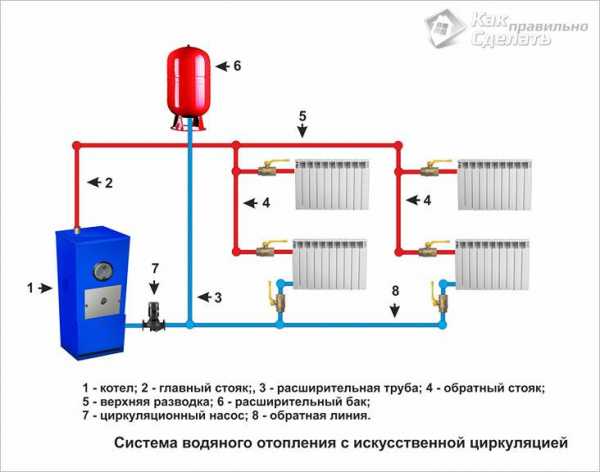

Двухтрубная отопительная система

Она состоит из двух замкнутых на котле контуров – подачи теплоносителя и обрата. Первый служит для того чтобы подводить разогретую в котле жидкость к радиаторам, где она и отдает свое тепло. После остывания теплоноситель по трубам обрата возвращается к котлу для повторного нагрева. При этом наиболее рациональным и максимально эффективным является параллельное расположение радиаторов – таким образом, они прогреваются одновременно, что делает возможным равномерный прогрев всех помещений. Важно помнить – на эффективность обогрева влияет расстояние между контурами подачи теплоносителя и обрата. Допустимый минимум – высота от подоконника до пола.

Многие специалисты утверждают, что подобная отопительная система менее эффективна, чем старое печное отопление.

Следует признать, что отчасти они правы – ведь по причине прохождения теплоносителя по трубам и узлам происходит определенная потеря теплоносителя. Однако не следует забывать, что печное отопление не делает возможным одновременный равномерный прогрев всех комнат. Кроме того, использование печи – весьма неудобно по причине необходимость хранения большого запаса дров. Если же использовать котел, работающий на дровах, топлива требуется значительно меньше.

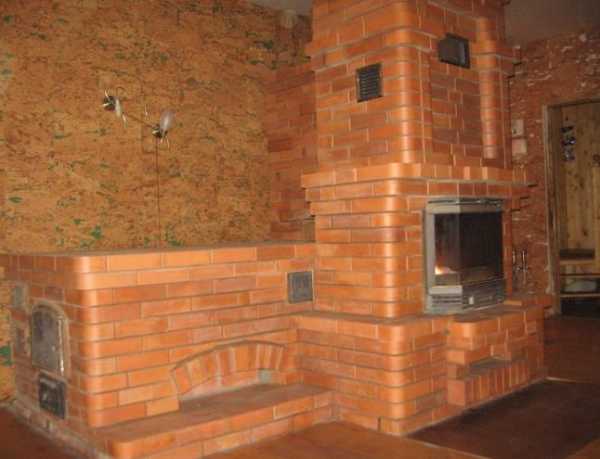

Печное отопление дома

Чаще всего используется достаточно простая, и в то же время весьма эффективная двухтрубная отопительная система с естественной циркуляцией теплоносителя. Она позволяет качественно отапливать дом, не используя при этом дополнительного оборудования – электрических циркуляционных насосов. Причина популярности данной системы отопления частных домов объясняется тем, что нередки случаи перебоев с электропитанием – а в таком случае (без электричества) система работать просто не сможет.

Все, что необходимо для правильной и максимально качественной работы такой системы отопления частного дома – строгое соблюдение правил во время ее монтажа и запас топлива.

Одним из главных требований, которое крайне важно соблюдать для дальнейшей работоспособности системы, является создание максимально возможной разницы в высоте между выходным патрубком системы и самой высшей точкой системы. Именно поэтому наиболее рациональным является расположение котла с патрубком в подвальном помещении. Если подвал отсутствует, котел устанавливается в углубление на первом этаже. Не менее важным является и создание уклона магистрали обрата. Он выполняется по горизонтали, начиная от первого радиатора системы.

Рекомендуем к прочтению:

Котел отопления в подвале частного дома

В отопительной системе данного типа существует еще один обязательный элемент – расширительный бачок. Он используется для создания в системе максимального давления, которое крайне важно для нормальной циркуляции. Работа бака основана на обычном гравитационном принципе. Размещать его следует как можно выше – идеальным местом будет являться чердак. Именно от высоты расположения, а не от количества жидкости в баке и зависит давление.

Бак должен иметь средний объем. Ведь дополнительной его функцией является возможность контроля уровня теплоносителя, который при необходимости можно просто сливать из бака.

Следует помнить, что такие системы отопления частного дома могут правильно работать только в том случае, если теплоносителем является вода. Система с таким принципом действия расширительного бака называется открытой.

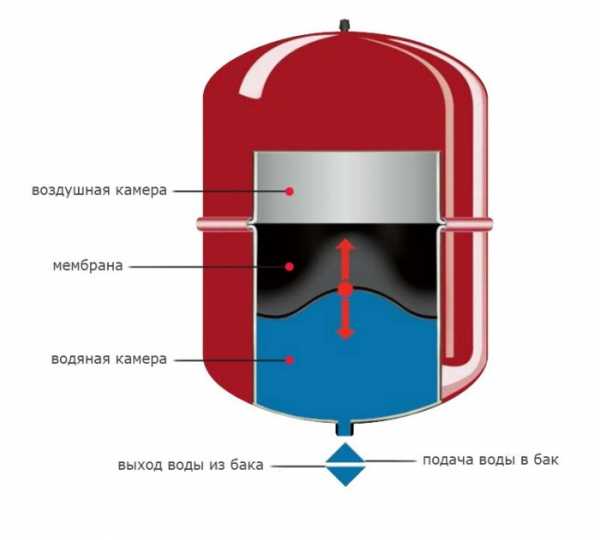

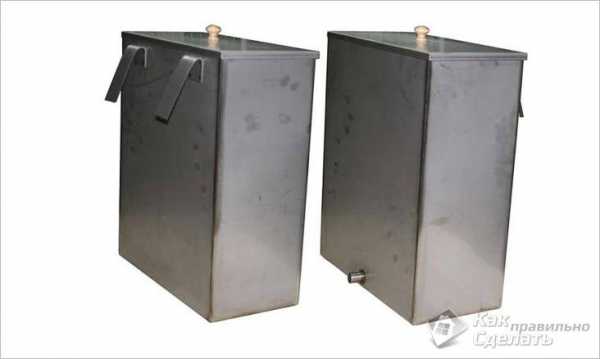

Расширительный бачок отопления

Закрытыми называются системы, в которых расширительный бак никак не связан с внешним миром. То есть – не имеет возможности откачки теплоносителя. В такой системе принято использовать компенсационный бак. Это емкость небольшого размера, внутренняя полость которой разделена на две части гибкой мембраной. Одна из частей заполнена теплоносителем. Регулирование давления в системе происходит посредством выгибания мембраны в ту или иную сторону. Поскольку система замкнута, это позволяет в качестве теплоносителя использовать тосол.

Трубы для отопительной системы

Продолжительное время для создания отопительной системы использовались исключительно стальные трубы. Это было довольно неудобно, поскольку монтаж занимал продолжительное время, да и грубые швы, впоследствии сильно портили визуальное восприятие системы и виды отопления частных домов.

К счастью, сегодня смонтировать отопительную систему любой сложности можно, используя металлопластиковые трубы. Они более тонкие, гибкие. Их поверхность выполнена из специального термостойкого пластика, а внутренняя часть – из тонкого слоя алюминия. На рынке существует огромное количество дополнительных элементов для металлопластиковых труб – уголков, соединений, кранов. Они позволяют как соединять трубы между собой, так и подключать к ним трубу иного типа.

Металлопластиковые трубы

Поскольку на сегодняшний день существует достаточно большое количество видов металлопластиковых труб, особое внимание при их выборе следует обратить на маркировку. Трубы, предназначенные для отопительных систем, обозначены символами «PE-RT-AL-PE-RT».

Преимущество металлопластиковых труб состоит еще и в том, что работать  ними довольно легко. Достаточно гибкие и легкие, они режутся обычной ножовкой или ножницами по металлу.

Для того чтобы способы отопления частного дома были максимально герметичными, следует тщательно устанавливать все комплектующие. При этом рациональным является использование пресс фитингов – они прекрасно сохраняют целостность трубы.

Что следует делать в первую очередь?

Итак, вы решили создать в доме качественную и надежную отопительную систему, которая работает с жидким теплоносителем. Первое, что необходимо сделать, планируя любые виды систем отопления частного дома, – создать детальный план, схему будущей системы. На ней должно быть указано: расположение и уровень котла, продолжительность трубопровода, размещение радиаторов и всех дополнительных компонентов системы, вплоть до кранов Маевского. После этого следует определить, котел какой именно мощности вам необходим. Ведь более слабый не сможет создать необходимый уровень и скорость нагрева. А более сильный использовать просто нерационально – ведь он будет работать лишь вполовину своей мощности.

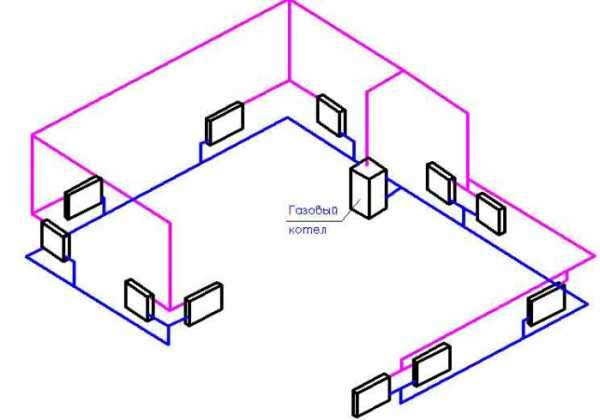

Чертеж системы отопления загородного дома

Рассчитать необходимую мощность довольно просто – 1 КВт идет на 1 м2. Такое простое умножение дает вам определенный параметр. Полученную сумму следует умножить на 1,5 – это и будет оптимальная мощность котла.

Довольно часто при создании системы отопления используются самодельные отопительные котлы. Они имеют более низкую стоимость, однако невозможно установить их точную мощность.

В случае если вы решили дополнить типы систем отопления частного дома именно таким котлом, то следует просто рассчитать максимальный объем теплоносителя, который данный котел может вмещать. Для этого следует объем помещения (или суммарный объем помещений) которое будет отапливаться, просто разделить на 1000. То есть, объем комнаты в 100 м2 равен 300 м3. Делим данный показатель на 1000 и получаем 300. Соответственно, именно такое количество теплоносителя и должен вмещать самодельный котел.

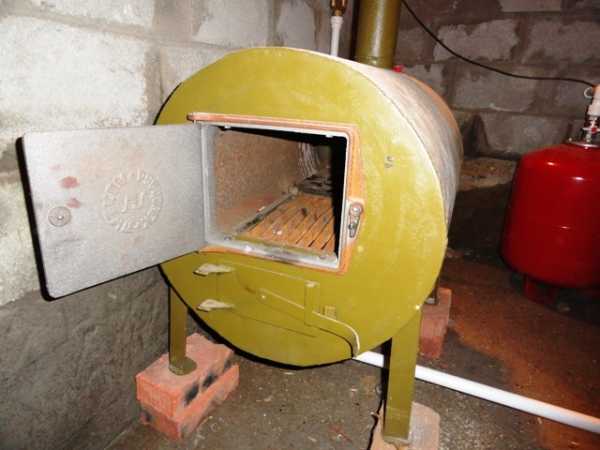

Самодельный котел отопления

Следует отметить, что размер котла напрямую зависит от его мощности. То есть, чем мощность выше – тем котел больше. Разумеется, перед созданием плана-схемы отопительной системы следует найти идеальное место, установленный в котором котел не будет никому мешать. При этом следует учитывать уровень расположения котла – он должен быть самой нижней точкой системы. Идеальное решение – расположение котла в подвале. Если же в вашем доме подвал отсутствует – позаботьтесь об удобной нише в полу. Желательно, чтоб котел располагался в отдельном помещении, доступ в которое можно ограничить в целях безопасности.

Рекомендуем к прочтению:

Важно понимать – отдельные виды котлов (газовые, электрокотлы) требуют особых условий размещения. Если вам о них ничего неизвестно – перед монтажом системы непременно обратитесь к специалистам за консультацией.

Что следует учитывать

Монтируя магистраль, следует брать трубы, диаметр которых вдвое больше труб, которые будут подводить теплоноситель непосредственно к радиатору. Это правило относится как для подающих труб, так и для обрата. При монтаже магистрали трубы необходимо закреплять специальными кольцами – таким образом можно избавиться от провисания.

Трубы отопления имеют специальное крепление

Даже при условии, что система будет состоять из металлопластиковых труб, вертикальный стояк, идущий от нагревательного котла к расширительному баку, должен быть выполнен из стальной трубы. Если бак отсутствует, из стали следует делать первые несколько метров трубы. При подключении мембранного расширительного бака можно использовать трубу меньшего диаметра.

Металлопластиковые трубы не рекомендуется использовать в помещении, где стоит нагревательный котел.

Это обусловлено тем, что сильный жар, поднимающийся от котла, может повредить пластиковую часть трубы. Лучше, чтоб металлопластиковая труба располагалась лишь в отапливаемом помещении.

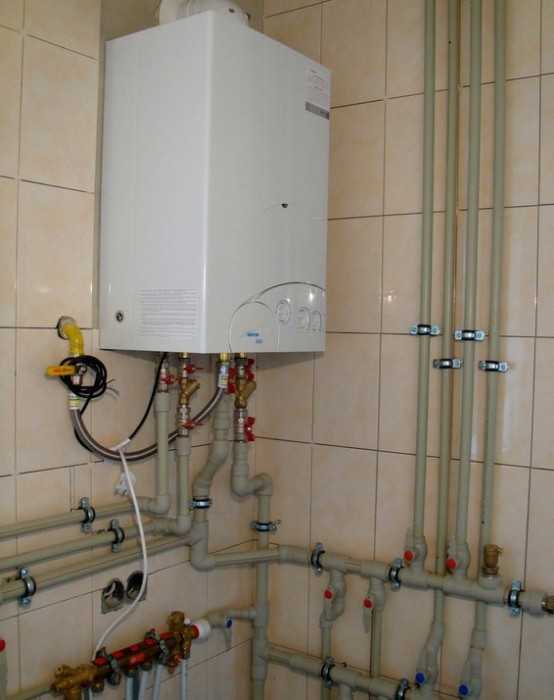

Как правило обвязку котла делают пластиковыми трубами

Если есть возможность, можно проложить два контура отопления, каждый из которых, в свою очередь, будет состоять из труб подачи и обрата. Такие варианты отопления частного дома, несомненно, более накладны. Однако в случае возникновения необходимости ремонта один из контуров модно перекрыть.

На каждом радиаторе, равно как и на магистралях подачи теплоносителя и обрата, непременно следует установить краны стравливания воздуха.

Его чрезмерное скопление в системе может стать причиной серьезной поломки. Монтаж радиаторов следует выполнять с соблюдением одного условия – сторона, от которой выходит труба обрата, должна быть расположена чуть ниже – это необходимо в системах с естественной циркуляцией теплоносителя.

Кран Маевского служит для стравливания воздуха из системы отопления

В случае применения самодельного отопительного котла следует учитывать, что патрубок прямой магистрали должен располагаться максимально высоко. Это позволит избежать губительных гидроударов. Отопительный котел следует устанавливать с уклоном в 5 мм, который должен быть выполнен в сторону магистрали обратки.

Правила работы отопительной системы

Когда монтаж системы будет полностью закончен, ее следует заполнить теплоносителем. При этом все краны, которые используются для стравливания воздуха, должны быть открыты. После того, как виды отопления частного дома будут заполнены теплоносителем, следует растопить котел, используя незначительное количество топлива. Это дает возможность проверить равномерность прогрева системы – не должно быть излишне горячих или холодных участков (в таком случае следует открыть клапан радиатора и спускать воду до тех пор, пока не пойдет горячая).

При растапливании в котле не должно быть посторонних звуков. Допускается незначительное просачивание теплоносителя в области резьбовых соединений.

После нескольких пробных запусков резьбовое соединение перестает пропускать воду. Тогда можно начинать топить котел на полную мощность.

Мощность котла – весьма важный показатель, который непременно должен быть подобран правильно. В случае если мощность выше, существует возможность закипания котла, что, в свою очередь, может повлечь самые печальные последствия не только для отопительной системы, но и для всего дома. Если мощность котла слишком низкая, это сказывается на уровне температуры обрата – он не превышает 40 градусов.

Правильно смонтированные работающие методы отопления частного дома не должны издавать посторонних звуков. Кроме того, разница температуры подаваемого теплоносителя и обрата не превышает 40 градусов. Видео по установке системы можно посмотреть ниже.

otoplenie-doma.org

схема с нижней разводкой, как правильно сделать

Содержание:

Выбор системы отопления волнует каждого владельца квартиры или частного дома. Из двух схем отопления, однотрубной и двухтрубной, для самостоятельного монтажа выбирают первый вариант. Однотрубная система отличается простотой, надежностью и минимальным количеством запорных элементов. Такой вариант подразумевает использование котла и труб, а в качестве рабочей среды выступает вода.


Принцип работы

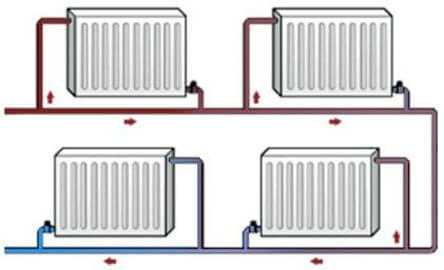

Чтобы решить вопрос, как сделать однотрубное отопление в частном доме, необходимо изучить принцип его работы. Главный элемент однотрубной схемы – газовый или твердотопливный котел. С его помощью нагревается вода, которая в дальнейшем идет в трубы и радиаторы отопительной системы. В процессе перемещения теплоноситель постепенно остывает и по возвратной трубе вновь приходит в котел.

Особенность такой системой заключается том, что первый и второй радиатор будут нагреваться больше, а в последних батареях температура воды существенно снижается, следовательно, в этом помещении будет холоднее. В этом случае важно понимать, как правильно сделать однотрубную систему отопления.


Решить проблему можно следующим образом:

  • Увеличить теплоемкость радиаторов, расположенных далеко от котла, что способствует повышению теплоотдачи.
  • Повысить температуру воды на выходе из котла.

Однако оба варианта требуют значительных материальных затрат, что делает всю систему отопления дорогой.

Рекомендации - как сделать правильное отопление

Большей эффективности при монтаже однотрубной системы отопления своими руками можно добиться следующими способами:

  • Установка насоса, способствующего ускоренной циркуляции теплоносителя. Особенностью приборов является обязательное наличие электропитания, поэтому они не пользуются популярностью в местах с регулярным отключением электричества.

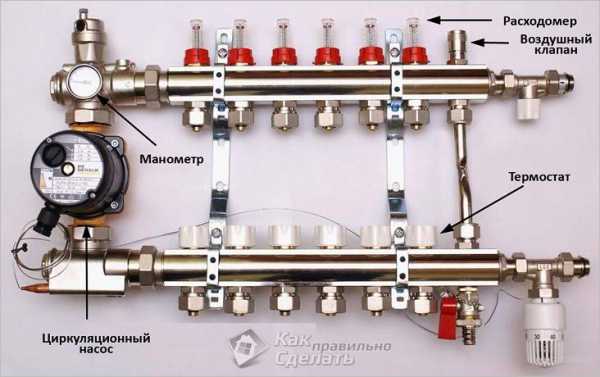

  • Использование разгонного коллектора, который представляет собой высокую прямую трубу. В этом случае вода, проходя по трубе, набирает скорость и быстро перемещается по батареям.

Однако при установке коллектора следует учесть некоторые особенности. К примеру, такой вариант не будет работать в доме с низкими потолками, для эффективной работы необходима высота не меньше 2,2 м. А вот в двухэтажных строениях разгонный коллектор работает с максимальной отдачей благодаря своему устройству. Ведь коллектор от котла поднимается к самой верхней точке водоотдачи. При этом эффективность и бесшумность работы зависит от высоты коллектора.


Расширительный бак подключают к верхней части коллектора. Он необходим для стабилизации и контроля объема рабочей среды. Нагретая вода расширяется, и лишнее количество воды попадает в расширитель, тем самым решая проблему перелива. С понижением температуры уменьшается объем жидкости, и она вновь возвращается в систему.

Особенностью однотрубной системы является отсутствие трубы обратного действия, по которой вода должна возвращаться в котел. Схема однотрубной системы отопления с нижней разводкой подразумевает использование в качестве «обратки» вторую часть магистральной трубы.

Преимущества однотрубных систем

Система отопления с одной трубой имеет несколько преимущественных моментов, которые следует знать при монтаже однотрубного отопления в частном доме своими руками.

Во-первых, один контур можно располагать и в помещении, и за стенами. При укладке под полом требуется дополнительная теплоизоляция трубы для сокращения теплопотерь.

Во-вторых, поэтапное подключение дает возможность присоединить различные элементы системы отопления. В частности речь идет о радиаторах, полотенцесушителях и системах «теплый пол». Параллельное или последовательное подключение радиаторов определяет степень их нагрева.


В-третьих, в однотрубную систему отопления частного дома можно одновременно монтировать котлы разного вида, газовый, твердотопливный или электрический. Это позволяет системе работать в бесперебойном режиме, так как при выходе из строя или отключении одного из котлов можно подключить другой котел.

В-четвертых, конструкция однотрубной системы позволяет направить поток рабочей среды в наиболее выгодном для жильцов направлении. К примеру, вначале отапливаются комнаты, расположенные с северной или подветренной стороны.

Недостатки системы отопления

Выбирая вариант обогрева помещений, важно знать, как правильно сделать отопление однотрубной системой, также следует учитывать ее недостатки:

  • Система очень долго запускается после затяжного простоя.
  • В двухэтажных домах в радиаторы верхнего этажа подается более горячая вода, чем в радиаторы нижних этажей. При этом достичь баланса достаточно сложно. Решить проблему можно установкой дополнительных радиаторов, но это требует больших затрат.
  • На время ремонта однотрубной системы отопления частного дома своими руками требуется полное отключение.
  • Отсутствие уклона в системе приводит к образованию воздушных пробок и соответствующем снижении теплоотдачи.
  • Процесс эксплуатации сопровождается существенными теплопотерями.

Монтаж системы однотрубного типа в частном доме

Строение однотрубной системы имеет свои особенности, которые следует учесть перед тем, как сделать однотрубную систему отопления:

  • Началом монтажных работ является установка котла.
  • По всей длине системы необходимо выдерживать уклон примерно 5 мм на 1 погонный метр трубы. Это способствует нормальному движению воды в системе и препятствует скоплению воздуха.
  • Радиаторы системы должны иметь краны для спуска воздуха.
  • Перед радиаторами рекомендуется монтировать специальную запорную арматуру, которая позволит регулировать температуру в системе. Кроме того запорный кран позволяет проводить ремонт или обслуживание радиатора, не сливая воду со всей системы.
  • Кран для слива воды должен устанавливаться в самой нижней точке однотрубной системы отопления.
  • В системах с естественной циркуляцией теплоносителя коллектор устанавливают на высоте 1,5 метра и больше.
  • Трубы должны следует надежно зафиксировать на стене, чтобы не допустить прогибов трубы и, как следствие, скопления воздуха.
  • Если в системе установлен электрокотел и подключен циркуляционный насос, то работать они должны в синхронном режиме, при отключении котла перестает работать насос.
  • Установка насоса выполняется перед котлом, так как он вполне может функционировать при температуре 400С.

Разводка системы выполняется в двух вариантах, горизонтального и вертикального типа.


Однотрубная горизонтальная система отопления отличается использованием минимального количества трубных материалов и последовательным подключением радиаторов. Недостатком такой разводки является частое образование воздушных пробок и отсутствие возможности регулировать потоки тепла.

Второй вариант предполагает монтаж труб в чердачном помещении и установку отводов к каждой батарее. Преимуществом такой системы можно назвать подачу к радиаторам воды одинаковой температуры. Особенностью вертикальной разводки является общий стояк для всех приборов отопления независимо от этажности дома.

Экономичность и простота такой системы отопления делает ее достаточно популярной. Однако возникающие в процессе эксплуатации проблемы в большинстве случаев заставляют делать выбор в пользу других систем отопления.


teplospec.com

Как устроены системы отопления: котлы, радиаторы, батареи

Содержание статьи:

Современная отопительная система – это сложный комплекс, работа которого направлена на поддержание комфортного уровня температуры в доме. В зависимости от способа получения тепловой энергии и ее транспортировки различают два основных вида отопления – автономное и централизованное. Нужно ли знать простому пользователю, как устроены системы отопления: котлы, радиаторы, дома? В некоторых случаях эта информация поможет провести самостоятельный ремонт или модернизацию.

Принципы работы отопления

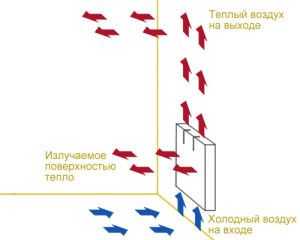

Циркуляция воздуха – важный фактор в работе отопления

Прежде чем рассмотреть, как устроен котел отопления или конструкцию батарей – нужно разобраться в основополагающих принципах построения любой схемы. Она должна состоять из компонентов, обеспечивающих бесперебойную работу всей системы.

Независимо от того, как устроена система отопления многоэтажного дома или частного коттеджа – следует обеспечить нагрев, транспортировку и передачу тепловой энергии в помещения. Для этого необходимы такие составляющие элементы:

  • Нагрев теплоносителя. В автономных системах эту функцию выполняет котел или любой другой нагревательный прибор (электрический конвектор, ИК пленка и т.д.). Для централизованного отопления обустраиваю тепловые пункты распределения, которые поставляют нагретую воду нескольким многоэтажным домам;
  • Транспортные магистрали – трубопроводы. По ним осуществляется передача теплоносителя от источника его нагрева непосредственно потребителю. Как устроена система отопления многоэтажного дома и в чем ее отличие от автономной? Для первой рядовой жилец дома фактически не может влиять на степень нагрева воды в трубах. В автономной это делается с помощью регулировки мощности котла отопления;
  • Батареи и радиаторы. Они предназначены для передачи тепловой энергии от горячей воды воздуху в помещении. В зависимости от того как устроена батарея отопления, она может обладать различными параметрами энергоемкости и тепловой отдачи.

Как устроить систему отопления и что в первую очередь следует выбирать для ее комплектации? Больший интерес представляет обустройство автономных схем в частных домах, так как в данном случае собственник сам выбирает источник тепловой энергии, планирует разводку трубопроводов и эксплуатационные параметры системы.

Для того, чтобы устроить систему отопления самостоятельно – нужно сначала рассчитать тепловые потери в здании. Исходя из этого можно выбрать котел определенной мощности.

Автономная система отопления

Схема автономного отопления

Какими параметрами следует руководствоваться при выборе котла, и как устроен радиатор отопления? Это лишь немногая часть вопросов, которые приходится решать собственнику частного дома при планировании системы обогрева. Сначала разрабатывается схема отопления, определяются ее основные параметры – температурный режим работы, количество и месторасположение радиаторов, устройств управления.

Следующий этап – узнать, как устроен котел для отопления, и выбрать оптимальную модель. Это очень важно, так как он будет напрямую влиять на КПД и характеристики всего контура обогрева дома.

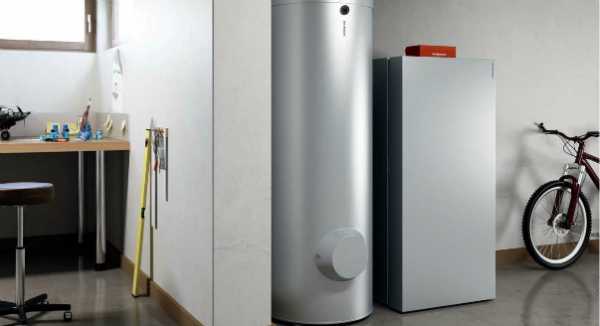

Устройство котла отопления

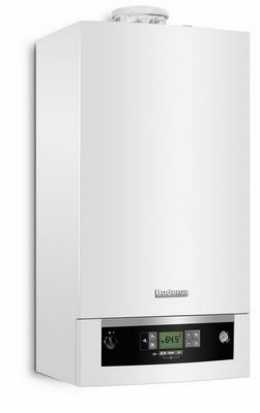

Устройство газового котла

Принцип работы любого котла – получение тепловой энергии от энергоносителя (уголь, дрова, газ, дизельное топливо) и передача ее теплоносителю. Устройство котла отопления напрямую зависит от типа используемого топлива. Рассмотрим это на примере самых распространенных моделей – газовых.

Основным компонентом в данном случае является горелка. В ней энергия от горячего газа с помощью теплообменника передается воде. В твердотопливных моделях эту функцию выполняет камера сгорания. Помимо этого в котлах зачастую присутствуют следующие компоненты:

  • Система подачи воды в теплообменник;
  • Патрубок дымохода для отвода угарных газов;
  • Элементы управления – контроль интенсивности пламени, содержания СО2, тяги, температуры воды и т.д.;
  • Циркуляционный насос – предназначен для повышения скорости движения теплоносителя. В комплектацию большинства твердотопливных и некоторых газовых котлов не входит;
  • Расширительный бак и система безопасности.

При выборе газовых моделей нужно обращать особое внимание на наличие второго контура, предназначенного для ГВС.

Не рекомендуется приобретать котел, мощность которого выше требуемой. Это приведет к росту расхода энергоносителя и как следствие – повышению финансовых затрат на обслуживание.

Устройство радиаторов отопления

Батарея отопления в разрезе

Устройство радиатора отопления не меняется уже многие годы. Несмотря на применение новых материалов изготовления, улучшения внешнего вида батареи – при ее создании всегда руководствуются проверенной схемой.

На каких принципах основано устройство стандартной батареи отопления? Она должна состоять из двух компонентов – трубопроводов, по которым течет теплоноситель и теплообменной поверхности. При проектировании стараются увеличить тепловую отдачу и при этом уменьшить полезный объем транспортной магистрали. Для этого в устройстве радиатора отопления применяют материалы с увеличенным показателем теплопередачи – алюминий, медь и т.д. Для пользователя важно обращать внимание на такие параметры устройства стандартной батареи для отопления:

  • Номинальная мощность, Вт. Производители указывают значение этой характеристики при определенном температурном режиме работы системы. Например – 70/55 или 90/70;
  • Секционная или панельная модель. Для первых существует возможность увеличения полезной площади путем добавления секций;
  • Способ подключения. Это важно знать при анализе устройства системы отопления в многоквартирном доме. Если присутствует верхняя разводка труб – следует приобретать модели с боковым подключением.

Помимо установки радиаторов обязательно предусматривается их правильная обвязка. Ее компонентами являются запорная арматура, кран Маевского. Для большей экономичности рекомендуется монтаж терморегулируемого клапана.

Одним из главных факторов нормальной работы радиатора является его правильная установка и подключение. При несоблюдении норм его КПД может снизиться на 10-15%.

Централизованная система отопления

Схема отопления многоквартирного дома

Намного сложнее устроена система отопления многоэтажного дома. Она представляет собой сложный комплекс, состоящий из распределительного (элеваторного) узла, стояков и отопительных приборов.

Подающая теплосеть характеризуется большим давлением воды в трубах и высоко температурой. Как устроено отопление в пятиэтажном доме, и каким образом происходит стабилизация этих параметров до приемлемых величин?

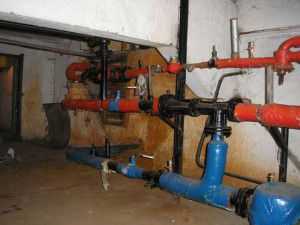

Устройство элеваторного узла

Распределительный узел в доме

Он предназначен для подключения дома к тепловой магистрали и является обязательным элементом в устройстве отопления в пятиэтажном доме. В нем предусмотрены механизмы подачи воды по внутренним сетям здания, есть зона уменьшения ее температуры до требуемого значения, а также здесь происходит нормализация давления.

Правильно устроенная система отопления в многоквартирном здании должна содержать такие компоненты элеваторного узла:

  • Грязевики – уловители загрязняющих элементов в теплоносителе;
  • Манометры и термометры;
  • Датчик учета тепловой энергии.

После стабилизации теплоносителя до требуемых показателей он поступает во внутреннюю разводку труб для подачи в квартиры дома.

Все работы по регулировке и контролю элеваторного узла должны осуществлять представители управляющей компании.

Внутренние трубопроводы отопления

Распределение горячей воды происходит с помощью стояков. Их может быть несколько – от 2-х до 8-ми, в зависимости от схемы отопления. В домах хрущевского проекта можно встретить 2-5 стояков, проходящих через одну квартиру. Такое обустройство значительно затрудняет организацию индивидуального теплового учета.

Зачем рядовому потребителю знать, как устроены системы отопления домов: котлы, радиаторы, и т.д.? Это может пригодиться при самостоятельном планировании, ремонте и обслуживании системы. Но перед тем как выполнять тот или иной тип работ нужно внимательно изучить характеристики отопления и отдельных компонентов.

Подробнее узнать принцип работы отопления многоквартирного дома можно из видеоматериала:

strojdvor.ru

Как устроена система водяного отопления

Сегодня в сфере отопительных приборов существует множество новых технологичных устройств. Но самый простой и дешевый способ нагрева кроме обычной печки – это водяное отопление. Теплоносителем в системе может быть только жидкость: вода, тосол, антифриз. Суть работы заключается в том, что котел прогревает воду, потом она попадает в трубы и радиаторы, а затем возвращается снова в котел.

Комплектация

  • Котел
  • Расширительный бак
  • Отводная труба
  •  Радиаторы
  • Обратная труба

Естественная циркуляция воды

В схему заложен принцип естественного движения воды. Котел устанавливают в нижней части контура, на полу. Холодная вода из-за большей плотности вытесняет горячую воду в верхнюю часть контура. По вертикальной трубе она поднимается в расширительный бак, то есть разгонный коллектор. Его монтируют в самом верху системы. Чем выше находится бак по отношению к котлу, тем сильнее нагревается вода. Из бака горячая вода самотеком движется к батареям, а затем возвращается в котел. Трубы прокладывают горизонтально, с небольшим уклоном по направлению течения воды. Естественная циркуляция воды работает без электричества.

Принудительная циркуляция воды

Для обогрева больших площадей требуются трубы и отверстия радиаторов с более крупным сечением, что смотрится слишком громоздко. Поэтому в таких случаях используется принудительная циркуляция воды. На обратной трубе перед входом в котел монтируют электронасос мощностью 100 ватт. Он регулирует скорость передвижения воды, соответственно, и температуру в батареях. Эффективность прогрева такой установки значительно выше естественной гравитационной системы. По данной схеме можно монтировать строго горизонтальные трубы мелкого диаметра, которые выглядят более эстетично. Если Вы решили "гонять" воду по системе, то купить насос циркуляционный для отопления не составит особого труда. Российский рынок полон подобных предложений.

Однотрубная и двухтрубная системы

Однотрубная система предполагает одну замкнутую трубу с водой, текущей под постоянным давлением с одной скоростью. Но по такому устройству вода вверху будет горячее, чем внизу. Значит, на верхних этажах батареи будут греть лучше, чем первых ярусах. Однако там можно увеличить число радиаторов.

Двухтрубная отопительная система предусматривает подающую трубу и обратную. Каждый радиатор является перемычкой между ними. В верхнее отверстие батареи вставляется подающая труба, а из нижнего отверстия выходит обратная труба. Это дает возможность заканчивать контур отопления у двери или окна, чтобы не обводить их трубой сверху. Температуру батареи обязательно регулируют дросселем или термоголовкой. В противном случае горячая вода может пойти только по одному контуру, а другой останется холодным.

Вертикальная и горизонтальная разводка

  • В первом случае от вертикального стояка отходят горизонтальные трубы к радиаторам на всех этажах. Здесь реже образуются воздушные пробки, но стоит такое устройство дороже.
  • При горизонтальной разводке из плосколежащего стояка на каждом этаже выводятся подающие трубы к радиаторам. При такой схеме часто образовываются воздушные заторы, хотя батареи можно оснастить воздухоотводчиками.

Водяное отопление по сей день является самым востребованным среди остальных видов обогрева. Простое, относительно недорогое устройство обеспечивает длительную работу механизмов без поломок. Разновидности схем конструкций дают простор выбора в пользу максимальной экономии или максимального удобства.

Итак, ваша мечта осуществилась и вы купили квартиру в новострое. Вместе в тем, хотя в помещении  и выполнен ремонт, однако качество его весьма посредственное и вы понимаете, что нужно все переделывать. Оптимальным вариантом в данном случае будет заказать ремонт квартир в Подольске на сайте нецарскоедело.рф. Ремонт квартиры под ключ является наиболее простым способом за разумные…

Прошло всего 5 лет, как Крым вернулся в состав Российской Федерации, а внешний облик его значительно преобразился в лучшую сторону. За 20 лет независимости Украины на полуострове практически ничего не делалось, инфраструктура находилась в плачевном состоянии… Теперь все не так — открыт крымский мост, открываются новые и ремонтируются имеющиеся здравницы, строится много новых домов. Количество…

Успех вашего бизнеса помимо всего прочего во многом зависит и от мебели в офисе вашей компании. Дело в том, что многие потенциальные бизнес партнеры, попадая в офис компании обращают внимание на атмосферу в нем, и мебель здесь играет далеко не последнюю роль. Поэтому так важно правильно подобрать офисную мебель, чтобы она была не только красивой,…

Деревянный пол, который установлен правильно, сможет прослужить несколько десятков, а то и сотен лет. Особенность покрытия Полы из такого материала являются экологически чистыми и сохраняют лишнюю энергию. Покрытие является максимально приятным для хождения без обуви, благодаря этим свойствам материал стал лидером в данной отрасли. Но за таким полом стоить ухаживать, что принесет дополнительные затраты со…

Основное отличие, которое является принципиальным при сравнении рядового шкафа-купе и гардеробного шкафа – это наличие у второго варианта пространства для примерки. Если говорить о наглядном сравнении, то стоит перейти по “Алина Мебель”, фирма занимается изготовлением всех видов шкафов, и в производственный цикл могут быть включены абсолютно все этапы. Если у заказчика уже имеется пример того,…

www.ktovdome.ru

Как устроена система газового водяного отопления

Традиционная система водяного отопления — простое и надежное инженерное решение, которое дарит тепло холодной зимой.

На фото:

Какие бывают котлы. Газовые, дизельные, твердотопливные, электрические, универсальные — совмещают жидкое и газовое отопление. Распространены и конденсационные агрегаты, которые позволяют получать отопление газом, используя энергию уходящих газов. Наиболее долговечные, мощные и подходящие для работы в зданиях большой площади — напольные котлы. При этом для отопления и горячего водоснабжения подойдут двухконтурные котлы, а только для отопления — одноконтурные. Помните, что котлы рассчитаны на воду в качестве теплоносителя.

На фото: настенный конденсационный газовый котел Logamax plus GB072 компании Buderus.

Принцип работы

Механизм. Не слишком сложен: котел (тепловой генератор), батареи (радиаторы), расширительный бак и система труб с запорной арматурой. Теплоноситель — водопроводная или колодезная вода, которая прошла фильтры и «апгрейд» добавками-ингибиторами. Вода способна сохранять тепло очень долго, однако при температуре ниже нуля замерзает, поэтому оставлять зимой дом, не залив предварительно антифриз в систему отопления, не следует.

Расширительный бак. Сглаживает перепады давления, появляющиеся вследствие того, что вода при нагревании расширяется, а при остывании уменьшается. Бак принимает «удар» — избыток воды и воздуха — на себя. Открытые расширительные баки сообщаются с атмосферой, закрытые (мембранные) устанавливают в закрытых циркуляционных контурах. В них сжатый воздух смягчает перепады давления.

Отопительные приборы. Перед выбором нужно учесть, на какую температуру и давление жидкости рассчитан прибор, его испытательное давление, систему отопления в доме, диаметр подводящих труб, принимая во внимание еще и то, как впишется батарея в интерьер дома. На рынке представлены многие модели: секционные радиаторы чугунные, стальные, алюминиевые, напольные, внутрипольные и т.д.

Разводка

Однотрубная. Жидкость протекает от радиатора к радиатору по кольцу и постепенно остывает. Зачастую последняя батарея становится «слабым звеном» цепи — оказывается значительно холоднее первой.

Двухтрубная. К каждому радиатору подведена одна труба, подводящая нагретый теплоноситель (воду) труба, и вторая — отводящая охлажденный. Именно эта схема наиболее подходит частным домам. Лучше, если разводка в этом случае будет коллекторной: от стояка теплоноситель сначала подается в коллектор, а потом отдельно к каждому радиатору. Недостаток этой схемы — высокая стоимость.

Тройниковая. Более экономичный, но менее удобный вариант: труба, подводящая нагретый теплоноситель и труба, отводящая охлажденный, врезаются с помощью тройников в магистрали. В случае аварии на одном из них отключать придется все последующие радиаторы.

Циркуляция воды

Естественная. Вода к отопительным приборам и обратно движется под гидростатическим напором. Он возникает из-за разной плотности горячей и охлажденной воды. Трубы большого диаметра проходят с уклоном в сторону движения теплоносителя. Эта система подходит небольшим дачным домикам.

Принудительная. Позволяет регулировать тепло, работает с помощью циркуляционных насосов. При внушительных плюсах у этой системы есть значительный минус — электроснабжение должно быть бесперебойным.

Движение воды от котла

Сверху. Котел располагается в подвале или в отдельном помещении на первом этаже. В случае нижней разводки нагретая жидкость раздается горизонтально, после чего поднимается к отопительным приборам. Это легко регулируемая схема.

Снизу (верхняя разводка). Вся вода или антифриз сразу поднимаются в самую высокую точку системы, после чего происходит горизонтальная разводка к отдельным стоякам. В этом варианте, который в основном применяют в системах с принудительной циркуляцией, воздух можно легко удалить через центральный стояк.


В статье использованы изображения: viessmann.ru, buderus.ru

www.4living.ru

Водяное отопление частного дома - системы автономного отопления (+схемы)

Система отопления в частном доме играет важную роль, так как в таком здании можно жить круглогодично. Для выполнения таких работ необходимо выполнить проект, на который в дальнейшем можно ориентироваться при выполнении работ.

Принцип работы

По своему принципу функционирования отопительные системы подразделяются на принудительные и природные. При обычной подаче теплоносителя процесс осуществляется по законам физики, в другом случае, в цепи конструкции предусматривается насос.

Естественное движение теплоносителя происходит по принципу – теплая вода после котла поднимается вверх, остывшая – опускается в низ системы. По факту циркуляция происходит по простым законам: нагретая вода после котла движется по трубам отопления, достигает батареи, через их поверхность отдает тепло в помещения и в охлажденном виде возвращается в котел для повторения кругооборота. Если же запланирован обогрев с применением насоса, который будет выполнять принудительную циркуляцию, то его нужно устанавливать в точке возврата холодной воды в котел отопления.

Точка установки расширительного бака при естественной циркуляции

Чтобы обеспечить работу системы с природной циркуляцией нужно придерживаться определенных правил:

  • точка установки расширительного бака находится над радиаторами;
  • трубопровод обратки в своей нижней точке расположен под приборами отопления;
  • необходим перепад между верхними и нижними трубопроводами;
  • при монтаже трубы подачи и обратки имеют разный диаметр. Подающий трубопровод должен быть большого сечения.
  • ттрубопровод уложен под уклоном. Благодаря этому вода движется самотеком от расширительного бака к радиаторам и далее к котлу.

Среди преимуществ естественной циркуляции можно выделить независимость от внешних факторов. Кроме того, отпадет надобность в приобретении недешевого насосного оборудования, работа которого вызовет повышенное давление, из-за чего нужно будет устанавливать предохранительные клапаны.

Расширительный бак открытой системы

Нужно подчеркнуть, что устроенное отопление может быть как открытым, так и закрытым. В первом случае воздух имеет возможность соприкасаться с отопительной средой. При закрытой системе это исключено. Благодаря этому кислород не попадает в теплоноситель, что способствует увеличению долговечности металлических элементов.

Мембранный бак для закрытой системы

В открытом варианте воздух присутствует в расширительном баке, поэтому давление в системе равняется атмосферному.

Надо отметить, что открытая сеть с природным принципом циркулирования воды отличается безопасностью и простотой. И для устройства замкнутого цикла отопления загородных домов эта схема может вполне удовлетворять хозяев. Тем более, со временем её несложно переделать в принудительную, если в этом будет надобность.

Искусственная циркуляция теплоносителя

Для этого необходимо будет установить насос для циркуляции и при необходимости заменить расширительный бак.

Применение схемы и котла отопления

При монтаже системы отопления обязательно возникнет вопрос, какую схему выбрать– однотрубную или двухтрубную. Первый вариант предусматривает последовательное подключение радиаторов, при котором вода по ходу своего прохождения через трубопровод постепенно отдает тепло через батареи и охлаждается. Во втором варианте отопительные приборы независимы друг от друга, поэтому степень их нагревания приблизительно одинакова.

Однотрубная горизонтальная

Однотрубная система значительно проще и дешевле, чем альтернативная. Это касается применяемых материалов, затрат и установки.

Двухтрубная с нижней разводкой

Двухтрубная система отличается другими преимуществами. Она пригодна для разных условий, поэтому более универсальная по сравнению с предыдущей. Кроме того, обогрев происходит более эффективно.

Двухтрубная с верхней разводкой

Одним из определяющих моментов в монтаже отопительной системы является выбор и установка котла отопления. В нем должно применяться топливо, которое наиболее подходит по определенным оценкам для конкретного региона. Это может быть газ, твердое топливо, электричество. Цена на эти ресурсы в разных регионах различна. Кроме того, во внимание нужно брать габариты комнат, материал постройки жилища, климатическую и географическую полосу.

Наиболее востребовано водяное отопление, так как оно подходит для обогрева разных зданий из разнообразных материалов. Важно лишь правильно рассчитать систему под определенные условия, тогда смонтированная сеть будет отдавать тепло в максимальном количестве.

Проведение монтажа

Перед монтажом необходимо сделать проект в виде аксонометрической схемы, на которую должны быть нанесены разводка и указаны все конструктивные элементы.

Пример аксонометрической схемы

При расчете на 3 м² площади должна приходиться одна секция радиатора. В сети могут быть непредвиденные проблемы, поэтому к рассчитанному показателю нужно добавить 20%. Система при этом будет работать более надежно.

Коллектор для отопления

  • Монтаж начинается с подготовительных работ. К ним можно причислить проделку отверстий под трубы в перегородках и отделку ниш, в которых будут установлены батареи. Затем протягиваются подающие и обратные магистральные линии, устанавливаются предусмотренные проектом детали и узлы. Если задумано отопление мансарды, то должны быть смонтированы коллекторные распределители.
  • Следующий шаг – это крепление радиаторов. Для более эффективной их работы за батареями на стенке фиксируется материал из фольги для направления части потока тепла в помещение. К батареям подсоединяются краны, отводы и соединительные части. Подготовленные трубы соединяются сгонами и фитингами. Магистральные трубопроводы соединяются с радиаторами, отопительным котлом, другими элементами сети и, если нужно, с насосом.
  • Если циркуляция естественная, то все краны открываются и сеть заполняется водой, при этом из расширительного бака вытесняется воздух. После того как система заполнится водой, последняя зальет бак до определенной отметки.

Диагональное подключение радиаторов

Вода в заполненной системе должна выстояться около получаса. Если появились течи, то их нужно устранить.

В конце включается котел, вода нагревается до 70º C и повторно проверяется работоспособность сети. Если отсутствуют протечки и система функционирует так, как положено, можно считать, что работа окончена.

Рекомендуем статью к прочтению:

Как сделать водяной теплый пол.

Видео

А это уже смонтированная система отопления, собранная по схеме, которую вы можете увидеть в предыдущем видеоролике:

kakpravilnosdelat.ru
