Система отопления от русской печи – принцип работы, как переделать старую конструкцию

Содержание

принцип работы, как переделать старую конструкцию

Существует масса различных способов обогрева частных жилищ, которые подразумевают использование газа и электрической энергии. Однако есть и древний метод — отопление твердотопливными печами. И если обычно такая установка может обогреть только небольшое пространство, то правильно обустроенная печь для отопления дома с водяным отоплением — хорошая альтернатива для других систем.

Плюсы и минусы

Причины популярности кирпичной печи с водяным отоплением очевидны. Такие системы обладают массой плюсов:

  1. Дешевизна.
  2. Доступность топливных брикетов, угля, дров и прочего сырья.
  3. Долговечность.

Минусы связаны с ограниченностью пространства, которое может обработать система. К счастью, это компенсируется обустройством высокоэффективной воздушной и водяной системы, которые взаимодействуют с печью и обеспечивают комплексный и равномерный обогрев помещения.

Воздушный обогрев

Принцип работы воздушных установок на базе обычной печи подразумевает передачу потоков теплого воздуха в теплообменнике или котельной установке. Затем воздушные массы оказываются в помещении или воздуховодах. Наличие относительно небольшого пути позволяет сохранить температуру, а также равномерно распределить тепловой потенциал по комнате.

Камера для подогрева воздушных масс устанавливается непосредственно над топкой, что позволяет горячей верхней поверхности и дымоходу передавать внушительное количество тепла. Передвижение воздуха осуществляется естественным или принудительным путем. Во втором случае необходимо задействовать вентиляционное оборудование.

Естественный воздухообмен осуществляется из-за разницы плотности холодного и горячего воздуха. Оказываясь в нагревательной камере, холодный воздух вытесняет горячий в воздуховоды. Применение такого метода не требует наличия электрической энергии, но при слишком интенсивной циркуляции воздуха через камеру прогревания это приводит к разным проблемам. Если система работает на принудительной вентиляции, изменение режима ее работы позволяет легко управлять объемами подаваемого воздуха для определения подходящего микроклимата в каждой части помещения.

В зависимости от способа подачи холодных потоков, системы могут разделяться на две категории:

  1. С полной рециркуляцией. В таком случае нагретые воздушные массы сменяются холодными и концентрируются в одной постройке. Единственным минусом схемы является тот факт, что качество воздуха снижается при прохождении каждого цикла нагрева или охлаждения.
  2. С частичной рекультивацией. Такой вариант подразумевает забор части холодного воздуха с улицы, который смешивается с потоками внутри здания.

Система отопления и печи с разным функционалом в доме на склоне // FORUMHOUSE

Преимущества печного отопления

В русских домах печь занимала особое место и считалась своеобразным «сердцем» дома. Конструкцию изготовляли из кирпичей и глины (сегодня продаются и железные изделия) и всегда размещали в центральной части постройки, а вся бытовая жизнь кипела возле нее. В печи готовилась еда, а зимой она выполняла функцию обогрева помещения.

При этом люди знали, как правильно натопить печку, чтобы даже после угасания огня она продолжала дарить домочадцам тепло и уют. А так как топлива для такой системы было много, печные системы присутствовали практически в каждом доме. Пытаясь обустроить кирпичную печь с водяным отоплением, следует внимательно изучить преимущества этой конструкции:

  1. Установка способна функционировать автономно, не подключаясь к газовым или электрическим магистралям. В качестве топлива используется древесина. В большинстве регионов России дрова бывают очень дешевыми или даже бесплатными.
  2. Работа печи подразумевает реализацию наиболее комфортного лучистого отопления, при котором массивные стенки печи равномерно передают тепло на окружающие предметы и воздух в целом.
  3. Печная установка может выполнять сразу несколько задач: обогревать постройку, использоваться для приготовления еды, подогревать воду.
  4. Возможность следить за открытым огнем в камине, который является обычной разновидностью печи, создает атмосферу уюта и комфорта.
  5. В холодный период массивная конструкция накапливает внушительные объемы тепла, которое будет постоянно раздаваться на окружающее пространство. В летний период печь может выполнять роль кондиционера, ведь если она установлена на отдельном фундаменте, то значительная часть лишней тепловой энергии будет «сбрасываться» в землю.
  6. Ну и главным плюсом печной системы отопления является полная безопасность для окружающей среды. При использовании природного топлива, никаких вредных выбросов в атмосферу не происходит.

Недостатки системы

Что касается недостатков печи, то они практически отсутствуют, за исключением необходимости самостоятельно обслуживать ее, закладывая дрова, осуществляя чистку зольника и дымохода. Также нужно регулировать тягу и другие процессы. В масштабах дачного домика такой подход выглядит больше плюсом, чем минусом.

Обустраивая печное отопление с водяным контуром своими руками, важно взвешивать не только плюсы, но и недостатки.

Необходимо учесть и такие пункты:

  1. При повышении мощности печи необходимо увеличивать ее размеры, что негативно сказывается на полезной площади помещения.
  2. Печная конструкция обогревает только ту комнату, которая находится поблизости. В удаленном здании нужно будет обустраивать еще одну печь, как это делали в далеком прошлом.
  3. Привычный вариант русской печи нуждается в предварительной подготовке и стабилизации рабочего режима. Частично этот минус отсутствует в каминах, печах и буржуйках.
  4. Показатель КПД печных систем составляет не больше 40%, при этом интенсивность прогрева самой конструкции бывает чрезмерно избыточной. Когда печь начинает работать в полном режиме, стоять возле нее практически невозможно. Однако она быстро остывает, отдавая тепловую энергию окружающему пространству. К сожалению, значительная часть этой энергии оказывается на улице и выходит через дымоход.
  5. Управление горением дров в печи сильно затруднено. Погасить ее как котел не получится, что негативно сказывается на уровни пожарной безопасности.
  6. При обустройстве конструкции нужно тщательно продумывать размещение дымоходной трубы. Она должна обладать хорошей тягой, иначе горение не будет достаточно интенсивным, а дымовые отходы окажутся в помещении. Из-за высокой степени прогрева дымохода, его нужно изолировать от легко воспламеняемых материалов и элементов постройки.
  7. Наличие печи в доме требует постоянного хранения немалого количества дров. В крупных городах это топливо стоит довольно дорого, при этом запасы нужно постоянно пополнять. Что касается шлака и золы, то их нужно утилизировать, а это дополнительные расходы.

Печь из кирпича на дровах с водяным контуром (видеоурок). Печь с водяным отоплением своими руками

Модернизация конструкции

При обзоре недостатков печных отопительных систем упоминался тот факт, что такая конструкция не способна обогреть отдаленные комнаты, т. к. вся тепловая энергия концентрируется только в одном пространстве. Современные печи практически лишены такой проблемы, т. к. производители оснащают их специальными конвекционными воздушными каналами, которые взаимодействуют с воздуховодами. Потоки теплого воздуха распространяются по комнатам, вызывая обогрев окружающего пространства. В отдельных постройках такая конфигурация является очень эффективной.

В качестве носителя тепла в таких конструкциях используется воздух, принимающий энергию от печи, а затем перемещающий ее непосредственно к удаленному помещению. Для эффективной работы установки

необходимо обустроить сложную систему воздуховодов, что влечет за собой несколько недостатков:

  1. В первую очередь, воздуховод является крупногабаритным изделием, которое портит эстетичность помещения.
  2. Во-вторых, устройство создает интенсивное сопротивление движению нагретого воздуха, особенно если в системе присутствует масса поворотов. В связи с этим при обустройстве системы предъявляются разные ограничения по длине.
  3. В-третьих, у воздуха имеется низкая удельная теплоемкость, поэтому чтобы транспортировать какой-то объем тепловой энергии, нужно большое количество теплоносителя. В результате возникает необходимость прокладывания нескольких воздуховодов внушительного диаметра или запускать принудительную циркуляцию с помощью вентиляторов.
  4. Ну и самым ключевым недостатком воздуховодов является то, что по магистрали передается очень много пыли, сажи и прочего мусора, который имеется в печи.

Исходя из этих минусов, люди стали искать достойную альтернативу для воздушных систем отопления, поэтому вскоре в отопительных печах стала использоваться вода.

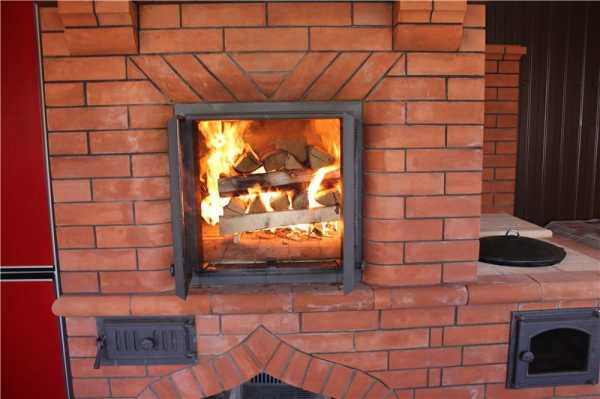

кирпичная печь

Использование воды

Обустройство печи для водяного отопления дома на дровах — это хорошая альтернатива для классических воздушных систем, т. к. у жидкости имеется масса преимуществ. Как известно, у воды — отличная удельная теплоемкость, особенно если сравнивать ее с сухим воздухом, поэтому она способна принимать и передавать внушительные объемы тепла. Подогретый носитель тепла легко транспортируется в самые отдаленные участки магистрали по трубопроводам с малыми габаритами.

Вода является наиболее безвредным источником тепловой энергии, при этом она не токсична и не повышает риск возникновения пожаров. Более того, такой тип теплоносителей всегда доступен, а иногда и вовсе бесплатный. Дровяной обогрев может использоваться и для горячего водоснабжения, а также для питания змеевика в ванной.

Из недостатков водяного отопления следует выделить высокую температуру замерзания, которая равна 0 градусов Цельсия. Замерзая, теплоноситель начинает расширяться в размерах, повреждая важные узлы и приборы отопительной системы. Вместе с воздухом вода может запускать коррозийные процессы в черных металлах. А если она обладает повышенной жесткостью и содержит в себе много солей кальция и магния, это приводит к появлению накипей на внутренней поверхности магистрали, радиаторов и других важных деталей системы, что негативно сказывается на конечном качестве работы.

Полезные советы

Чтобы избежать проблем, необходимо соблюдать некоторые правила обустройства печи для водяного отопления в частном доме. Желая переделать старую русскую печь в доме круглогодичного проживания, о замерзании теплоносителя в холодную пору можно не беспокоиться, т. к. установка постоянно работает. В современных котлах присутствует автоматизированная функция поддерживания оптимальной температуры, которая составляет +5 градусов Цельсия.

Если речь идет о дачных постройках или коттеджах временного проживания, то чтобы избежать замерзания жидкости, ее можно просто слить. Однако в таком случае повысится риск возникновения коррозийных процессов. В качестве хорошей альтернативы для воды можно использовать антифриз с низкой температурой замерзания. Но большинство российских систем не поддерживают работу с ним, да и сам теплоноситель стоит довольно дорого.

Обустроить высокоэффективное отопление на русской печи вполне возможно, и такая модернизация старой конструкции может оправдать себя. Но перед тем как сделать отопление из печки, нужно убедиться, что оно того стоит, а коэффициент полезного действия будущей системы будет действительно высоким. В противном случае затраченные усилия окажутся напрасными.

Печное отопление — вполне хорошая альтернатива для современных отопительных систем, но из-за массы недостатков, такие конструкции существенно уступают передовым способам обогрева. Для обустройства отопления в дачном домике такой вариант вполне подходит, но для постоянного проживания нужно искать другие решения.

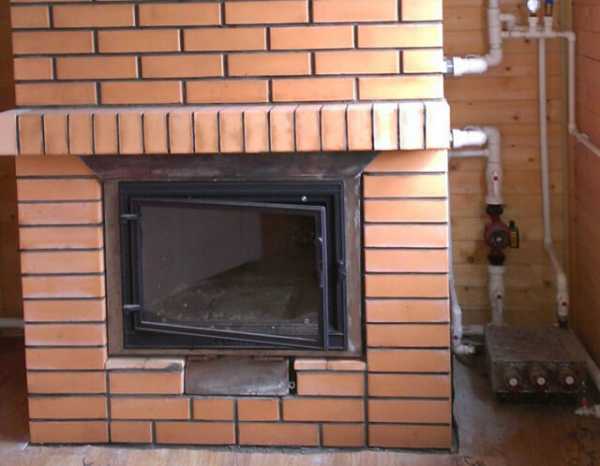

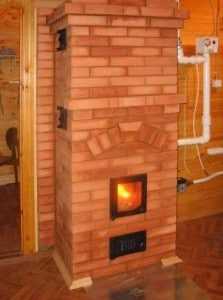

кирпичная печь с водяным контуром

oventilyacii.ru

Монтаж отопления частного дома. Система отопления от русской печи с водяным контуром или от печи-камина

       Если даже оставить в стороне вопрос экономии топлива, то следует задуматься о том, что зимой такая система будет нормально работать, а летом она в любом случае будет греть дом, даже если в этом нет надобности — если Вы захотите просто приготовить в печи пищу или немного прогреть лежанку. Вопреки распространенному мнению, летом нельзя будет перекрыть краны, отделяющие печь от системы радиаторного отопления — в этом случае при наличии предохранительного клапана теплоноситель внутри печи испарится и встроенные в печь трубопроводы прогорят насквозь. Если же такого предохранительного клапана нет, то испарившийся в закрытом пространстве трубопровода теплоноситель разорвет трубопровод со взрывом.

       Если система радиаторного отопления является напорной и сделана из труб малого диаметра, то любое, даже самое кратковременное прекращение принудительной циркуляции, влечет за собой опять вскипание теплоносителя. Причина может быть совершенно любой — от неожиданного отключения электричества до случайного выдергивания вилки насоса из розетки.

       Отдаваемая дровами или любым твердым топливом мощность высока, тепловая инерция конструкции, обложенной камнем, также чрезвычайно высока. И от начала проблемной ситуации до вскипания теплоносителя обычно проходит время не больше одной минуты. Такого времени, конечно, недостаточно для того, чтобы владелец дома осознал что происходит, и успел принять меры к исправлению ситуации.

       Иногда на эти соображения приходится слышать, что существует на свете такая хорошая вещь, как бак-термоаккумулятор, специально созданный для того, чтобы принимать и в себе накапливать пиковую энергию в том числе и от периодов максимального горения твердотопливных котлов.

      Действительно, такие конструкции существуют. Однако следует помнить, что они не бесплатные. Так, термоаккумулятор, способный запасти 80 Квт тепловой энергии стоит более 1000 евро, что делает нерентабельной систему печь плюс термоаккумулятор по сравнению со стоимостью обычного саморегулирующегося твердотопливного котла. И места он занимает столько же, сколько хороший твердотопливный котел.

      Что же делать, спросите Вы, тем, кто живет далеко, где все дорогое, а дрова дешевые, а комфорта хочется. На наш взгляд решение здесь только одно: как говорится, суп отдельно, мухи отдельно. Дом должен оборудоваться напорной системой отопления на базе современного саморегулирующегося твердотопливаного котла. Русская же печь должна рассматриваться как элемент комфорта и нигде с основной системой отопления не пересекаться.

      Понятно, что каждому из нас хочется сэкономить. Однако, любой, кто имел дело с техникой, знает, что есть технические решению надежные, и есть все остальные. Тот, кто устанавливает у себя в доме печь со встроенными в нее трубами, должен понимать, что действует на свой страх и риск, и что хлопоты, связанные с постоянным контролем за работой этой системы, значительно превзойдут небольшую экономию на этапе монтажа.

      В заключение хотим рассказать про один дом, на который нас пригласили в феврале 2011 года. Двухуровневый деревянный дом. Трубопроводы отопления из армированного полипропилена скрыты в полах. Система была заполнена незамерзающим теплоносителем. Дом на завершающем этапе отделки. Двое рабочих-отделочников в отсутствие хозяев растопили печь и, перепутав вилки, вместо своего удлинителя выдернули из розетки вилку циркуляционного насоса. Предохранительного клапана на системе установлено не было. Незамерзающий теплонитель, имеющий температуру вскипания более 120 градусов, за счет естественной циркуляции поднялся по полипропиленовой трубе диаметром 32 мм до тройника 25х32х25, делящего внутри межэтажного перекрытия систему отопления второго этажа на два крыла, расплавил трубу в месте, где тройник был вварен в эту трубу. Система отопления была напорной и находилась под рабочим давлением 1.8 атм, расширительный бак имел объем 80 л. Через образовавшийся свищ все эти 80 литров теплоносителя вырвались в виде брызг с паром и постепенно растеклись над потолком первого этажа. Весь первый этаж деревянного дома, включая стены, оказался пропитан теплоносителем, имеющим достаточно специфический и яркий запах. Этот запах в доме выветривается очень трудно и ощущается в помещении даже спустя полгода. Представьте на секунду, что было бы, если это произошло бы в отделанном доме с расставленной мебелью и, не дай бог, на открытой трубе рядом с кем-нибудь из Ваших родных.

       В описанном случае человек не прислушался к нашей рекомендации. Отчасти его можно понять. Действительно, очень обидно переделывать только месяц назад смонтированную и запущенную систему, вместо того чтобы просто заменить трубу со свищом. Он настаивал на простом ремонте и запуске системы. Мы не стали брать греха на душу и сказали, что в этой ситуации мы помочь ему не сможем.

       Такие случаи далеко не единичны. Только нам известны шесть домов, имеющих такие же проблемы. И нам очень хочется, чтобы наши Заказчики были предупреждены о коварстве подобных систем и не наступали на эти действительно очень хорошо замаскированные грабли.

www.santexnic.ru

Водяное отопление от печи на дровах для дома своими руками

Краткое содержание

С каждым годом строительство индивидуального жилья увеличивается, популярность загородных частных домов все больше возрастает. В современном строительстве используется большое количество отопительных систем, но обычное печное отопление с водяным контуром также широко применяется, даже в пределах города, где купить дрова не всегда просто.

Свои дома человечество обогревает посредством дров с далеких времен, печи в жилищах со временем модифицировались, к ним придумали котлы с водяным контуром.

Преимущества водяного контура

Отопительная система

Обычная печь на дровах распространяет тепло неравномерно — жарко возле топки, а чем дальше от печи, тем холоднее. Дома некомфортно, потому что везде разная температура: пошел посмотреть телевизор – прохладно, пришел на кухню греться. С водяным отоплением дома таких неудобств нет, напротив, все тепло равномерно распространяется по всем комнатам.

К тому же печь может не только отапливать, такое отопление на дровах обычно устанавливается над варочной печной плитой, то есть можно готовить, что повышает КПД. Печь с водяным контуром это, по сути, твердотопливный котел, но здесь, кроме встроенной системы, дополнительно несут в дом тепло сама печь, дымоходы, которые даже после завершения топки долгое время остаются нагретыми.

Печи с водяным контуром широко применяются в сельской местности, где отсутствует газовое снабжение. При выборе водяного отопления не нужно покупать дорогостоящий газовый котел промышленного производства. Дровяной котел — экономный способ отапливать дом.

Кирпичная печь с водяным отоплением — минусы

Водяное отопление от кирпичной печи на дровах

Одним из минусов водяного контура считается то, что котел уменьшает полезный объем топки. Для компенсации этого момента при кладке печи нужно предусматривать необходимую ширину котла. В случае устройства теплообменника в готовую печь придется чаще подкладывать дрова при ее топке.

Мастера рекомендуют перекладывать печь при устройстве водяного контура, так как тепловая энергия будет уходить на нагрев топливника, оставляя стены печи плохо прогретыми. Хорошо прогреваться будет лишь верхняя часть, где находятся дымоходы.

Дома, где есть водяное отопление, должны регулярно протапливаться зимой, в противном случае вся система может перемерзнуть и выйти из строя.

Здесь есть два выхода: использовать антифриз или сливать воду из системы на время отсутствия в доме.

Принцип установки и работы системы

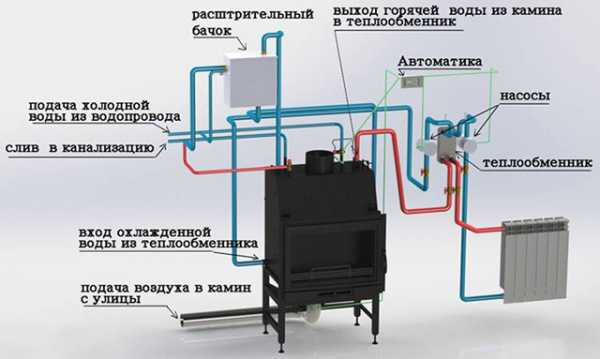

Схема водяного отопления двухэтажного дома на дровах


Комбинированная система отопления частного дома

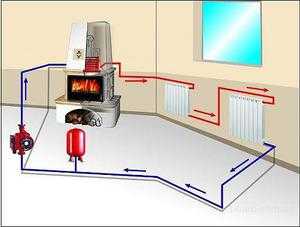

В топку устанавливают котел, подсоединяют к нему две трубы — по одной идет подача горячей воды, которая направляется через расширительный бачок в систему, другая возвращает к регистру воду обратно. Таким образом, происходит циркуляция воды в системе за счет силы гравитационного закона.

Часто для хорошей циркуляции устанавливают небольшие, но мощные насосы. Такой насос обычно устанавливают на возвращающую воду трубу (обратка), этот способ особенно эффективен, когда протапливается крупное помещение, что позволяет поддерживать температуру на всех участках системы практически одинаковой.

Как соорудить дома водяную печь?

  • Есть три способа провести печное отопление с водяным контуром своими руками:
  • купить стальную печь у производителя, услуги которого включают установку системы;
  • нанять мастера — специалист подберет материал, сделает устройство, выложит печь и установит котел;
  • сделать самостоятельно.

Как сделать такую печь самостоятельно

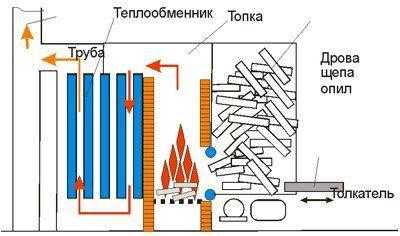

Принцип устройства котла для водяного отопления

Можно сделать такую систему самому? Вполне, достаточно лишь опыта в сварочных работах и в кладке кирпича при сооружении печи. Сначала нужно приготовить котел (регистр, змеевик, теплообменник).

Такое устройство можно купить или изготовить самостоятельно, используя листовое железо и трубы. Так как полный процесс работы по изготовлению и устройству водяного контура невозможно уложить в короткий обзор, ниже представлены основные рекомендации.

Варианты изготовления и рекомендации

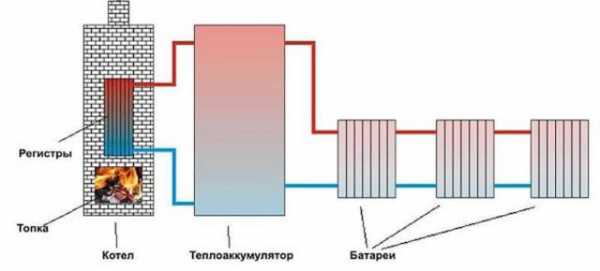

Водяное отопление от печи на дровах — схема

Для котла используют лист металла толщиной не менее 5 мм, и делают его конструкцию такой, чтобы был максимальный нагрев воды, для дальнейшей циркуляции. Сваренный из листовой стали котел прост в изготовлении и эксплуатации – его легко очистить.

Но такой теплообменник обладает меньшей площадью нагрева, в отличие от трубного регистра. Трубный регистр трудно сделать дома самостоятельно – нужен точный расчет и подходящие условия для работы, обычно такие котлы изготавливают по заказу специалисты, которые сами устанавливают систему на месте.

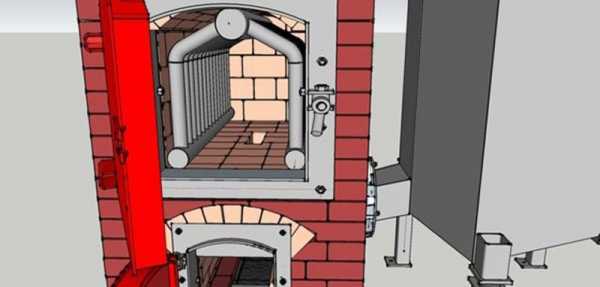

Самый простой способ твердотопливного теплообменника — это обычная буржуйка с встроенной водяной системой. Здесь можно взять толстую трубу за основу, тогда сварочных работ будет значительно меньше.

Внимание! Все сварочные швы нужно делать сдвоенными, так как в топке температура не ниже 1000 градусов. Если проваривать обычные швы, то есть вероятность, что это место быстро прогорит.

Чертежи регистра выполните в соответствии с размерами печи дома. Планировка комнат дома и расположение мебели тоже нужно учитывать. Здесь надо обратить внимание, что выбирать схему лучше с листовыми котлами – на них нет трубных изгибов, соединенных в один неразрывный контур. Такую конструкцию сооружать не так хлопотно. Она удобна еще и тем, что после установки можно без проблем использовать варочную плиту, чего нельзя сказать о некоторых трубных котлах.

Регистр из гладких труб — чертеж

Когда теплоноситель двигается самотеком, то нужно расширительный бак поднимать выше, а трубы использовать больших диаметров. Если трубы будут недостаточного размера, то без насоса не обойтись, так как не будет хорошей циркуляции.

У котлов оборудованных насосами есть свои плюсы и минусы: можно сэкономить, поставив трубы меньшего диаметра и не поднимать систему так высоко, но есть один существенный минус — когда отключат электричество или сгорит циркуляционный насос, то нагретый котел может просто взорваться.

Сборку конструкции лучше производить дома, на месте, так как устройство, как и отдельные детали, имеет очень большой вес и габариты.

Установка системы

Теплообменник из чугунной батареи

  • Перед установкой заливают прочный фундамент, сверху на который лучше уложить слой кирпича.
  • Укладывать колосник можно на разных этапах: до котла, если сдвоенная конструкция, нижняя часть которой может быть наравне или выше верхней части колосниковой решетки, когда печь низкая, а система ставится чуть выше, тогда колосник, дверцы, уголок на плиту обычно ставят после монтажа котла.
  • Устанавливается корпус — обычно он состоит из двух емкостей, соединенных между собой трубами.
  • К котлу приваривается вся теплообменная система: выводящая труба идет к расширителю, идет по кругу, через радиаторы и с другой стороны снизу приваривается обратная труба к котлу.

Печное отопление с водяным контуром позволяет, во-первых, намного рациональнее расходовать дрова, во-вторых, равномерно распределять теплый воздух по всему отапливаемому помещению.

Задумав самостоятельно сделать отопительную систему дома с водяным контуром на дровах, продумайте все этапы работы, и если есть сомнения в успешном итоге, то лучше обратитесь к специалистам.

Видео: Система отопления ленинградка

kaminyn.ru

Водяное отопление от печи на дровах. Схема, принцип работы

Вопрос обогрева в зимний период времени остро встает перед каждым, кто планирует возвести собственный загородный дом. Электрическое оборудование для большинства потребителей слишком дорого обходится, а подключение к сети газоснабжения далеко не везде представляется доступным. В данном случае альтернативой станут хорошо знакомые печи для дачи на дровах, которые уже на протяжении многих столетий не теряют своей актуальности.

Разновидности

В зависимости от нужд, потребители могут выбрать печное оборудование с водяным контуром различной мощности. Существуют печи, укомплектованные баком для хранения древесных гранул, а также механизмом автоматической подачи пеллет. Он представляет собой шнековый конвейер или пневматическое устройство.

Современные печи для дачи на дровах оборудованы системой регулирования, которая позволяет устанавливать оптимальный режим работы, обеспечивающий конкретную температуру на определенный промежуток времени. При небольшой нагрузке загрузку топлива и очистку от золы необходимо делать не часто.

Если для различных бытовых нужд требуется большой объем воды, рекомендуется приобретать агрегаты, в которых на нужды отопления уходит 10 % тепла, а на нагрев воды – 90 %, которая впоследствии будет направляться в отопительную систему или в накопитель.

Различают печи с водяным контуром, которые оснащены системой принудительной вентиляции, программирующей автоматикой и пультом дистанционного управления.

Такое оборудование можно назвать универсальными обогревающими устройствами, совмещающими одновременно функции титана и котла. Благодаря этому водяное отопление от печи на дровах является идеальным вариантом для загородных домов, дач и коттеджей.

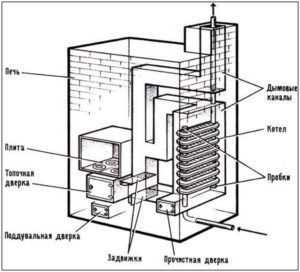

Конструкция

Классическая печь состоит из следующих основных элементов:

  • дымоотвод;
  • котлы, по которым продукты горения и дым поднимаются вверх;
  • топка, в которой происходит сгорание дров;
  • золосборник для эффективного очищения топки от золы.

В процессе работы печного агрегата происходит нагрев всех четырех стен конструкции. В качестве источника тепла можно использовать брикеты или дрова. Основным материалом для возведения печи является красный кирпич.

Принцип работы

Агрегаты с водяным контуром укомплектованы встроенным в топку или канал дымохода теплообменником. Существуют модели, способные функционировать в режиме циркуляции пара.

Печь для отопления на дровах может изготавливаться из котловой стали, чугуна, рассчитанных на работу в условиях высокого давления пара. Данные устройства используют как в качестве дополнительного оборудования, так и в качестве основного источника тепла.

Внутри печного агрегата установлен теплообменник. По каналам резервуара нагревания перемещаются разогретые газы, передающие тепло жидкости. Печь с котлом в своей конструкции может иметь одновременно несколько резервуаров, что позволяет существенно увеличить ее КПД. Вода нагревается в одном резервуаре, при усиленном нагревании во втором происходит процесс парообразования.

Чтобы обогреть большое здание с традиционным печным отоплением, потребуется несколько печей, при этом расход угля или топлива будет довольно высоким. Поэтому более экономным и альтернативным вариантом станет печь для водяного отопления дома на дровах, оборудованная вмонтированным в топку специальным водогрейным котлом. Даже при сильных морозах для такой отопительной системы хватит двухразовой растопки печи.

Такие устройства способны подогревать здание даже в перерывах между топками. В процессе остывания трубопроводы еще в течение 5-6 часов отдают свое тепло, тем самым они осуществляют подогрев без расхода топлива. Водяное отопление от печи на дровах имеет КПД 80-85 %.

Теплоотдача

К примеру, возьмем печь с железным котлом высотой 35 см, шириной 48, длиной 75 см и водяным контуром размером 1020 х 1020 мм. В таком случае КПД печного агрегата при условии правильной эксплуатации может достигать порядка 85 %. При двухразовой топке теплоотдача печи составит 6500 ккал/ч (7600 Вт), а теплоотдача котла – 15 000 ккал/ч (17 500 Вт).

Если подсчитать общую теплоотдачу печи на дровах с баком для воды и котлом, получится около 21 500 ккал/ч (25 000 Вт). Использование такого варианта отопления при сильных морозах позволит обогреть помещение размером до 300 м2.

Большая теплоотдача печного агрегата достигается благодаря нагреву поверхности водяного котла. Корпус металлического резервуара омывается со всех сторон горячими газами. При этом также хорошо нагревается внутренняя поверхность отопительной камеры, что позволяет поддерживать в нагретом состоянии водяной котел в перерыве между топками (примерно 7–8 часов).

Таким образом, по сравнению с обычными твердотопливными котлами, водяное отопление от печи на дровах обходится значительно дешевле.

Преимущества и недостатки

Несмотря на появление невероятного количества предназначенных для отопления помещений технических новинок, владельцы частных домов отдают предпочтение печному оборудованию. И на то есть множество существенных причин.

Преимущества

  • Экономичность. Услуги печника обойдутся значительно дешевле, чем приобретение современных устройств, их обслуживание и монтаж. Печь можно сложить из раствора и кирпича, который остался после строительства дома. Ремонт и эксплуатация таких устройств не требует больших вложений.
  • Вариативность конструкции. Современный мастер может сложить печь любой формы и размера. Ее можно украсить изысканным дизайнерским декором, раскрасить в различные цвета. Существуют конструкции, объединяющие в себе камин и печь.
  • Высокая степень ремонтопригодности. На протяжении многих лет эксплуатации данное оборудование требует лишь незначительного косметического ремонта. Это намного быстрее, дешевле и проще, чем везти дорогостоящий агрегат в сервис.
  • Возможность регулирования в топке интенсивности горения.
  • Атмосфера уюта, которая характерна только для русских старинных изб с печами.
  • Интенсивность и скорость прогрева воздуха определяется положением заслонок.

Недостатки

  • Чтобы водяное отопление от печи на дровах стало выделять достаточное количество тепла, потребуется некоторое время. Кирпичная кладка долго прогревается.
  • Наличие сухих дров и открытого огня – это факторы высокой пожарной опасности. При горении топлива придется не отлучаться от дома и следить за печью.
  • Зола, сажа, опилки от дров, пыль. В помещении, где расположена печь, придется убираться чаще.
  • Неравномерное распределение в жилом пространстве тепла снижает уровень комфорта.
  • Большие габаритные размеры конструкции сокращают полезную площадь здания. По своему определению печь не может быть маленькой, так как от ее размера зависит эффективность.

Разработка проекта

Как уже было сказано выше, водяное отопление от кирпичной печи на дровах – это довольно опасная конструкция. Поэтому разработку проектной документации рекомендуется доверить специалисту, который учтет все тонкости.

Особенности проектирования

  • Печи для дачи на дровах, водяное отопление в целом желательно проектировать еще до начала строительства, чтобы продумать оптимальную планировку жилого пространства. Оборудование следует располагать ближе к центру, чтобы обеспечить к топке свободный доступ. Не стоит размещать лицевую часть печи в комнате, предпочтительней ее вынести в межкомнатный коридор или прихожую.
  • В случае близкого расположения агрегата и межкомнатных перегородок, необходимо обеспечить между ними вентилируемый отступ или воздушный зазор, чтобы предотвратить перегрев деревянных конструкций. Для большей безопасности со стороны печи можно выполнить из огнестойких материалов облицовку или выложить перегородки кирпичом. Это уменьшит пожарную опасность системы отопления.

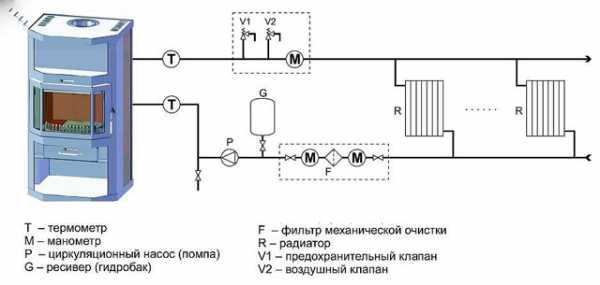

Водяное отопление от печи на дровах: схема

В первую очередь следует определиться с функциональными возможностями будущего печного агрегата. Будет ли он использоваться только для нагрева воды или еще для других целей. Как правило, кирпичная печь для водяного отопления выполняется совместно с варочной поверхностью, что является актуальным для загородных домов.

Дополнительно следует выполнить сложную систему дымоходов. В процессе прохождения по ним горячих угарных газов стенки будут нагреваться, а тепло поступать в помещение. Они могут занять порядка 70 % от объема печи, что не всегда представляется возможным для небольших домов.

Главным компонентом водяного отопления от печи является теплообменник. Данный элемент осуществляет передачу тепловой энергии от сгорания топлива (угля, дров) теплоносителю. Теплообменник располагается в задней части топочной камеры.

Выбрав наиболее подходящую схему, можно приступить к строительству. Оптимальным вариантом станет приобретение готовой стальной модели, которую впоследствии можно обложить защитным огнеупорным кирпичом в 1 слой. Однако если требуется большой мощный агрегат, рекомендуется его сделать самостоятельно.

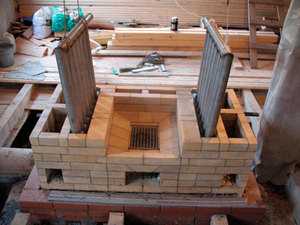

Печь своими руками

Строительство печи начинается с устройства фундамента. Важно, чтобы он не был привязан к фундаменту дома. Для этого в грунте заливается бетонная стяжка, ее высота не должна превышать уровень пола более чем на 5–7 см. Только после этого можно приступать к возведению конструкции.

  • Первые ряды зольника укладываются в соответствии с выбранной схемой.
  • Далее монтируется дверца поддувала и конструкция обкладывается кирпичом. Дверцу следует изготавливать из чугуна, размером 19,5 х 24 см.
  • Аналогичным способом выполняется камера сгорания.
  • Предпочтительней устанавливать готовый дымоход круглого сечения.

Для зольника и топочной камеры желательно использовать огнеупорный шамотный кирпич. Для облицовки можно выбрать обычный силикатный кирпич, так как для него характерна хорошая теплоемкость.

fb.ru

Преимущества и недостатки печного отопления в частном доме

Самым простым и древним видом обогрева частных домов является печное отопление. От того, какая конструкция печи будет установлена, зависит обогрев одной или несколько комнат одновременно. В простых крестьянских избах печь использовалась не только для повышения температуры в помещении, но и для приготовления пищи, и как теплое спальное место.

В современных домах небольшой площади и высотой не более двух этажей печное отопление по-прежнему остается актуальным. Такой вид обогрева может быть основным, если к участку нет подвода центрального газопровода, или вспомогательным, при наличии системы отопления с газовым котлом.

Дачный домик оборудовать сложной отопительной системой не выгодно. В этом случае небольших размеров печь быстро обогреет помещение при минимальном использовании топлива.

Здания высотой больше двух этажей и большой площадью обогреть при помощи печного отопления никак не получится. Можно установить печь на первом этаже в самом просторном помещении, как дополнительный источник тепла.

Устройство обычной печи

Идеальным вариантом устройства печи будет ее размещение в центре жилья. На кухню выходит лицевая часть печи, на которой хозяйка готовит пищу. Вторая половина здания обогревается задней стенкой печи.

В нижней части печи горит огонь. При устройстве необходимо правильно рассчитать размеры печи, учитывая, что для обогрева помещения в 35 кв. метров нужно установить печь размером в 1 кв. метр. Печь любой конструкции состоит из топки, золосборника, котлов и дымоотвода. Для сооружения в основном используют красный кирпич и специальный раствор из песка и глины.

Современные конструкции печей работают на разных видах топлива:

  • каменный уголь;
  • антрацит;
  • кусковой торф;
  • древесина;
  • прессованные опилки;
  • отходы деревообработки;
  • брикеты макулатуры;
  • кора.

Преимущества и недостатки печного отопления

Преимущества:

  • для монтажа обычной печи не нужны большие финансовые вложения, для кладки используют красный и огнеупорный кирпич, местную глину и песок;
  • при желании можно печь совместить с камином, получив при этом красивый декоративный элемент и устройство обогрева помещения;
  • независимость и автономность системы отопления не требующей доступа к коммуникациям;
  • возможность использовать относительно недорогой вид топлива;
  • для введения конструкции в эксплуатацию не нужна никакая предварительная подготовка;
  • только печное отопление может наполнить дом особым живым теплом и уютом;
  • пища, приготовленная в настоящей русской печи, обладает особым вкусом;
  • сжигание древесины не причиняет вреда человеку и окружающей среде;
  • печное отопление является самым простым способом обогрева дома, твердое топливо закладывается в топку и поджигается, по мере сгорания добавляется следующая порция топлива;
  • возможность подключения печного отопления к водяному.

Как и любой другой вид обогрева здания, печное отопление кроме преимуществ обладает списком недостатков. Купить топливо можно практически в любом населенном пункте. Чтобы сделать достаточный запас топлива на отопительный сезон, нужно оборудовать специальное место для хранения.

Недостатки:

  • установка печи в доме занимает много полезной площади;
  • для полного прогрева здания и поддержания нужной температуры приходится тратить много времени, у печного отопления невысокий показатель КПД;
  • заготовку топлива необходимо проводить регулярно, чтобы в холодное время было чем протопить печь;
  • топливо в печи прогорает быстро, что требует постоянного контроля;
  • обязательно сооружение дымохода и проведения его тщательной изоляции от конструкций, характеризующихся быстрым возгоранием;
  • помещение прогревается неравномерно, чем дальше от печи, тем ниже температура воздуха.
  • при сооружении традиционной печи невозможно полностью обеспечить соответствие помещения санитарным требованиям;
  • неправильный уход за печью и нарушение правил эксплуатации могут привести к большому выбросу окиси углерода в помещение;
  • показатель пожароопасности при установке печи в доме значительно повышается.

Соблюдение простых правил поможет устранить многие недостатки печного отопления.

Правила эксплуатации

Кладка печи должна производиться мастером с соблюдением всех норм и требований. Один раз в год делать побелку дымовых и коренных труб, чтобы своевременно обнаружить появление трещин в конструкции. Пол возле печи и деревянные конструкции, расположенные рядом с дымоходом, оббиваются жестью. Использовать для растопки просушенные дрова, отказаться от использования легковоспламеняющихся веществ. Не складывать вблизи горящей печи дрова, торф, брикеты, бумагу и горючие жидкости.

Заниматься растопкой печи, поддерживать процесс горения должны только взрослые. Мебель располагать на расстоянии 50 см от печи.

Печь из кирпича снабжается выходной задвижкой, необходимой для сохранения тепла в доме и регулировки выхода угарных газов. Сделав в задвижке всего несколько сквозных отверстий, можно избежать риска отравиться газом при несвоевременном закрытии задвижки.

Традиционная печь и водяное отопление

Значительно улучшить преимущества и снизить недостатки печного традиционного отопления можно, подсоединив к печи водяное отопление. В первую очередь площадь обогрева увеличивается в разы, тепло рационально и равномерно распространяется по всем отапливаемым помещениям. В обогреве помещения участвуют дымовые каналы печи, стенки и теплоноситель. К радиаторам передача тепла происходит, только когда работает топка печи. После прекращения горения тепло сохраняется в радиаторах еще некоторое время.

Устройство печи с водяным отоплением отличается от обычной печи наличием теплообменника, установленного в топливнике. К регистру подключается самая простая водяная система. По конструкции теплообменник может быть разным, но в любом случае он должен хорошо прогревать теплоноситель и обеспечивать качественную циркуляцию. Для производства регистров используются металлические трубы или листовая сталь.

Особой популярностью система печного водяного отопления пользуется у жителей сел и деревень, где нет газового трубопровода. В этом случае усовершенствованное печное отопление является единственной возможностью обогреть дом в холодное время года. Такое отопление работает даже во время отключения электричества.

Многие владельцы печного водяного отопления для улучшения циркуляции теплоносителя и повышение КПД системы устанавливают циркуляционные насосы. Комбинированная установка расширительного бака и насоса позволяет бесперебойно работать всей системе отопления в любых условиях. Главное растопить топку и периодически добавлять топливо для поддержания оптимальной температуры в системе.

Устройство печного отопления, совмещенного с водяным, обходится владельцу дома намного дешевле, чем приобретение котла фабричного производства.

Недостатки использования печного отопления с водяным контуром:

  • для поддержания в доме оптимальной температуры печь протапливают каждый день;
  • при использовании данного типа обогрева помещения невозможна установка печи в подвальном помещении так, как это делается при использовании заводского твердотопливного котла;
  • необходимо четко соблюдать правила монтажа всей системы, чтобы обеспечить достаточную циркуляцию теплоносителя;
  • высокие температурные перепады при работе топки резко ограничивают выбор материала для теплообменника, в печах можно устанавливать лишь регистры из металлических труб или листовой стали;
  • данный вид отопления не может быть устроен только с использованием принудительной циркуляции.

Если вы являетесь владельцем небольшого строения, но очень хочется установить в доме печное отопление, прекрасным выходом станет приобретение заводской печи.

Печи заводского производства

Используют данные виды печей в основном для обогрева дачных домиков, бань. Для производства печей используют высокопрочный металл. Такие печи легко транспортируются и устанавливаются. Заводские печи имеют небольшие размеры что дает возможность устанавливать их в небольших помещениях. Конструкции быстро нагреваются и отдают тепло.

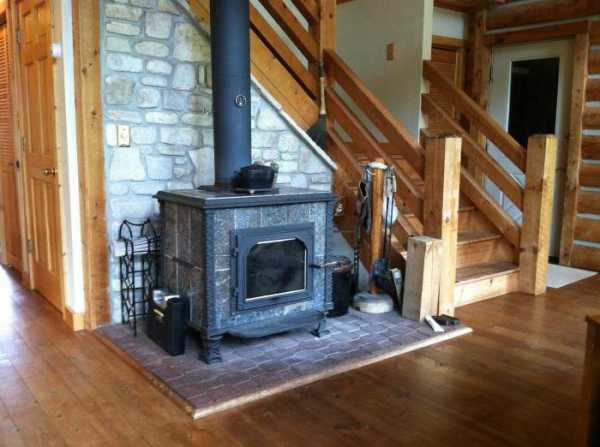

Для обогрева помещений заводы производят отопительные печи из чугуна или металла разных размеров и форм, с глухой или стеклянной дверцей.

Для использования печи одновременно как отопительный прибор и варочную поверхность, можно приобрести модель отопительно-варочной печи. Источник тепла при этом используется один.

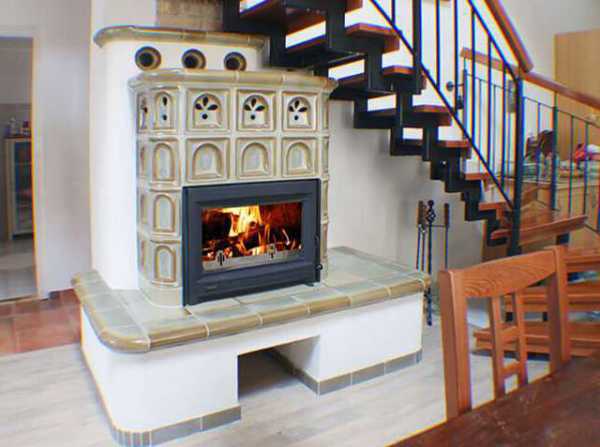

Создать особый интерьер в загородном доме или на кухне поможет печь-камин из чугуна. В зимний вечер, когда за окном разыгралась метель, приятно посидеть у полыхающего живым огнем камина с чашечкой ароматного кофе и интересной книгой.

Хотите попробовать блюда, домашний хлеб, удивительного вкуса сдобные изделия, приготовленные в настоящей русской печи, отдайте предпочтение устройству традиционного вида печи, а для более комфортного обогрева дома, дополните устройство водяным контуром.

Видеоотзыв о печи с водяным контуром

Очень бытовое видео, но очень честно рассказывает об опыте эксплуатации традиционной печи с водяным контуром отопления, советуем посмотреть:

Оцените статью: Поделитесь с друзьями!

teplo.guru

Водяное отопление от печи своими руками: нюансы использования

В последнее время все большую популярность приобретает индивидуальное жилье. Строительство индивидуальных домов ведется не только в отдаленных районах, но и в пределах города. Подключение дома или дачи к системе центрального отопления удается не всегда. Кроме того, многим кажется, что установить печное отопление с водяным контуром выгоднее с экономической точки зрения. Но так ли хороша печь с водяным отоплением, как это кажется на первый взгляд?

Комбинирование – удачное решение



Камин с контуром

Многие задаются вопросом, как объединить эти две совершенно разные системы. Вопрос совершенно не праздный.

  • Многие задаются вопросом, как могут быть объединены отопительно варочная печь с теплообменником. Вопрос совершенно не праздный.
  • Ведь обычная отопительно варочная печь на дровах не может обеспечить равномерного обогрева всех комнат дачи, особенно, если требуется организовать печное отопление двухэтажного дома.
  • Приходится устанавливать как минимум несколько печей, что, согласитесь, с финансовой точки зрения довольно сложно сделать.
  • Установив печное отопление с водяным контуром своими руками, можно исправить ситуацию.
  • Устроив отопительно-варочную кирпичную печь с водяным контуром, можно убить сразу двух «зайцев» — готовить пищу и одновременно обогревать большую площадь, используя один объем топлива.
  • Печь камин с водяным контуром, своими руками изготовленная, тоже, по мнению многих, способна значительно сэкономить на топливе при отоплении помещения.

Выгодно, удобно? Однозначно. Но это в теории, а как дело обстоит на практике, мы рассмотрим далее.

Есть спрос – есть предложение

Начнем с того, что в продаже уже существуют камины с установленным в них теплообменником, позволяющим осуществить в доме установку радиаторного отопления. Если же будет установлена отопительно варочная печь для водяного отопления, то данный агрегат позволит готовить пищу без увеличения расхода дров. Очень удачная инженерная мысль, но это только на первый взгляд.

Радиаторная система – неисправимые законы

Система отопления

Как известно, изначально радиаторная система отопления индивидуального дома рассчитана на гравитационный закон. Перепад выходного и входного трубопровода данной системы составляет значительную величину. Выходящий трубопровод располагается значительно выше входящего трубопровода. Из этого становится понятным, что чем больше разница в температуре теплоносителя в этих трубопроводах, тем лучше циркуляция внутри радиаторной системы, соответственно, лучше отопление. Недостаток наклона системы и небольшой перепад в трубопроводах в настоящее время с успехом компенсируют установкой специальных насосов, работающих от сети 220 В.

Высокий КПД с сюрпризом

Однако организуя печное отопление частного дома своими руками, владельцы нередко сталкиваются  с массой хлопот и сюрпризов. Дело в том, что дровяная отопительно варочная печь с теплообменником будет прекрасно обогревать и помогать готовить в холодное время года. КПД у такой печи очень высок и доходит до 85 – 90%. Прогретый за одну протопку кирпич долгое время будет греть радиаторную систему, позволяя сохранять тепло в доме длительное время. А что случится летом? Такую печь и камин с теплообменником нельзя будет использовать даже для приготовления пищи. Почему? Потому что она будет нагревать радиаторную систему отопления, и в доме будет невозможно находиться из-за жары.

Простое и  удачное решение

Скептики, конечно, скажут, что установка вентилей на радиаторной системе позволит перекрыть циркуляцию теплоносителя, обеспечив тем самым работу печи без нагрева системы. Все верно, циркуляции не будет. Но печь работает, контур внутри печи нагревается, что произойдет? Обратим свой взор в далекое прошлое, когда с помощью силы пара человечеству удалось двигать паровозы и корабли, сила пара просто потрясает. Остатки теплоносителя в контуре просто взорвутся,  разнеся всю печь.

Что же тут можно сделать? А мы возьмем и оборудуем печь с водяным контуром клапаном давления, — скажут одни. Будем сливать теплоноситель на летнее время, — скажут другие. И все они окажутся неправы. Действительно, отсутствие теплоносителя в системе радиаторного отопления скажется на отсутствии тепла в радиаторах в летнее время при работе печи и не создаст угрозы взрыва. Но что произойдет с самим контуром, находящимся внутри печи?

  • Сгорающие дрова вырабатывают очень высокую температуру.
  • Тепловая инерция кирпича очень высока, и металлический контур будет сильно нагреваться, что приведет к однозначному его прогоранию.

Представьте сами: осенью, залив теплоноситель, вы обнаруживаете течь внутри печи. Мало приятного, а для устранения такой поломки, как правило, придется сделать сложный ремонт с перекладкой печи, что само по себе является очень неприятным и затратным делом.

Циркуляция – желания и действительность

Контур кирпичной печи

Но и это еще не все. Предположим, что кирпичная печь с водяным отоплением, своими руками установленная в доме, имеет принудительную систему циркуляции. Другими словами, во входном трубопроводе установлен насос, обеспечивающий нормальную циркуляцию теплоносителя внутри радиаторной системы.

  • Как правило, такие системы имеют трубопроводы сравнительно небольшого диаметра, да и сам контур тоже.
  • Мы уже знаем, что температура от твердого топлива имеет очень большую мощность, а кирпичи прекрасно аккумулируют тепло.
  • Чтобы в контуре печи теплоноситель не закипал, циркуляция должна быть очень хорошей.

Ну и прекрасно, скажут многие, хорошая циркуляция — залог хорошей работы радиаторной системы отопления. Повторимся, теория и практика — вещи разные, тем более практика российской действительности. Итак, зима, все нормально, печь топится, насос работает, циркуляция действует. Внезапно отключили свет, совсем не редкость, особенно, в районах, где располагаются дачи. Что произойдет?

Достаточно всего одной минуты, чтобы теплоноситель закипел в контуре печи. О последствиях мы уже говорили. Представьте сами, газовый котел можно успеть остановить простым перекрыванием  крана, а как вы остановите за это время русскую печь, работающую на полном ходу? Даже простое случайное выдергивание из розетки штепселя насоса циркуляции приведет просто к катастрофическим последствиям.

Печь и котел

Конечно, кирпичная печь с водяным контуром выглядит довольно заманчивым и экономически выгодным вариантом, но это только на первый взгляд. С подорожанием энергоносителей в отдаленных районах дрова остаются самым выгодным вариантом отопления дома. Понятно стремление людей получить как можно больше комфорта за как можно меньшие деньги, но все же надо отделять зерна от плевел. В подобных вариантах лучше использовать специальный твердотопливный котел, предназначенный для работы с радиаторной системой отопления.

  • Печь — это печь, котел — это котел, и два этих агрегата не должны пересекаться друг с другом.
  • Дополнять — да, пересекаться – нет.

Иногда советуют для экономии использовать системы, способные аккумулировать тепло, вырабатываемое печью или котлом в пик своей мощности, своеобразные термоаккумуляторы.

Термоаккумуляторы — специальные емкости, способные сохранять избыточное тепло системы обогрева.

Выгоды термоаккумуляторов

Надо сразу отметить: данные системы довольно дороги и громоздки. К примеру, термоаккумулятор, способный сохранить до 80 кВт тепловой энергии, будет стоить около 1,5 тыс. долларов. Такую систему невозможно считать экономичной, поэтому ее редко применяют, организуя печное отопление частного дома или дачи.

Теплоаккумуляторы

Такая система должна иметь достаточный объем, чтобы аккумулировать излишки тепла, вырабатываемые печью, и в то же время система должна циркулировать без остановки. Одним словом, очень дорого и сложно. Эти затраты окажутся очень расточительными по сравнению с обычным котлом и печью по отдельности.

Но иногда умельцы предлагают другие варианты расположения водяного контура внутри печи. Водяной контур расположен не непосредственно в топке, а в системе дымоотводов. При этом система имеет заслонки наподобие тех, что устраиваются в отопительно-варочных печах. Другими словами, закрыв заслонку в летнее время, отсекается поступление тепла в зону расположения контура теплоносителя. Эффективно: перекрыл контур — и можно пользоваться печью.

Меньше КПД – заступаем на пост

Но если мы говорили, что печи с водяным контуром имеют КПД 85 – 90%, то в данном случае КПД значительно снизится.

  • Ведь нагрев контура будет происходить не непосредственно в топке, где температура очень высока, а в удалении, где она намного ниже.
  • Если контур выполнен из толстостенных труб, то КПД снизится еще.
  • Если использовать тонкостенные трубы малого диаметра, чтобы теплоноситель прогревался интенсивнее, мы получим большую опасность при остановке циркуляции.

Конечно, сразу перекрыв заслонку поступающих газов на контур, мы предотвратим аварию, но вы ведь не собираетесь, как часовой, все время дежурить у печи и передавать свой пост домочадцам по принципу «пост сдал, пост принял». Здесь наилучшим вариантом послужит специальный твердотопливный котел.

Спутниковая система отопления

Зная упорство и настойчивость наших умельцев, мы не побоимся предположить, что найдутся те, кто, организуя печное отопление с водяным контуром своими руками, установит заслонку, работающую в автоматическом режиме. Такая заслонка, перекрывающая контур при отсутствии циркуляции, оборудуется системой аварийного питания, датчиками давления и температуры и при этом сверяет свою работу через спутник с подключением к интернету. Все возможно. Просто нужно понимать одну простую вещь: есть задумки людей, желающих сэкономить, а есть трезвый инженерный расчет, при котором прорабатываются все варианты, в которых может оказаться разработанная система, иногда, может быть, и футуристические, но, как показывает практика, вполне оправданные. Чтобы более наглядно продемонстрировать, что происходит, когда устанавливаются печи отопительные с водяным контуром своими руками без твердых расчетов и упоров на действительность, приведем один маленький пример из жизни.

Теория хорошо, практика лучше

Печь на дровах с водяным контуром своими руками была установлена в доме. В качестве теплоносителя хозяева использовали бытовой гликолевый теплоноситель. Применение такого теплоносителя вполне оправдано. Если радиаторная система подогревается периодически от печи, длительное отсутствие хозяев может привести к замерзанию воды в системе отопления.

Бытовые теплоносители на основе антифриза, этиленгликоля и пропиленгликоля предназначены для использования в бытовых отопительных системах.

Теплоносители – достоинства и недостатки

Еще одним преимуществом данного теплоносителя является то, что в нем присутствуют ингибиторы коррозии, пенообразования и накипеобразования. На первый взгляд, все правильно и замечательно. Недостатком таких теплоносителей является малая теплоемкость. Она на 20% меньше, чем у воды. Соответственно, чтобы добиться такого же эффекта, как от использования воды, пришлось на 20% увеличить площадь радиаторов отопления, что, в свою очередь, привело к увеличению объема теплоносителя. Еще одним отличием таких теплоносителей является большая вязкость по сравнению с водой. Поэтому циркуляция в системе намного хуже, чем при использовании воды. В данном случае вопрос был решен установкой более мощного циркуляционного насоса.

Маленькая проблема – большие последствия

«Потоп» в доме

  • Итак, мы имеем печь с водяным контуром, в котором используется гликолевый наполнитель.
  • Система заправлена большим объемом жидкости, которая при этом находится под давлением для обеспечения нормальной циркуляции.
  • Хозяйка использовала на кухне кухонный комбайн, в котором произошло короткое замыкание.
  • Ничего страшного, просто выбило УЗО (устройство защитного отключения), или, говоря простым языком, автомат.
  • Хозяин включил автомат буквально в течение одной минуты.
  • Электричество восстановилось, а то, что произошло далее, повергло жильцов в шок.

Раздался хлопок и из выходного трубопровода печи вырвался поток пара, в следующее мгновение все 160 литров теплоносителя оказались внутри помещения. А надо знать, что подобные теплоносители обладают специфическим запахом, от которого довольно трудно избавиться в течение длительного времени. Не будем рассказывать, какие проблемы возникли у жильцов и сколько средств они потратили, чтобы сделать отопление и внутреннюю отделку дома.

Конфликт систем и материалов

Почему так произошло?  Надо знать, что по сравнению с водой теплоносители на основе антифризов и гликолей имеют больший коэффициент расширения при нагревании. К тому же перегретый теплоноситель на основе данных веществ меняет свои химические свойства, что может приводить к закупорке системы отопления.

Разрыв трубопровода

В нашем случае хватило всего минуты, чтобы давление в системе отопления из-за перегрева в контуре печи, возникшее после остановки циркуляционного насоса, повысилось настолько, что разорвало выходной трубопровод. Если бы разрыв произошел внутри печи, финансовые затраты возросли бы намного больше, а отопительная система была бы полностью выведена из строя. Вариант, при котором возле разрыва трубопровода мог оказаться один из членов семьи, мы вообще не рассматриваем, чтобы не шокировать читателя.

Комбинирование не всегда выгодно

После всего вышесказанного многие поймут, что кирпичная печь с водяным контуром — это, скорее, некий эксперимент, последствия которого с первого раза невозможно предугадать.

  • Ведь помимо основных законов теплотехники на свете существуют законы термодинамики, физические свойства материалов и многое другое.
  • Без учета всех этих факторов невозможно сделать надежную систему отопления дома или дачи, отличающуюся, прежде всего, безопасностью при ее эксплуатации.
  • Задумывая отопительные печи с водяным контуром, подумайте, во что это может вам обойтись в итоге.
  • Скорее всего, окажется, что использование специального котла с теплообменником намного выгоднее и безопаснее, чем устройство сомнительных конструкций, а печь на дровах пусть остается старой доброй печью.

Конечно, дровяные печи с водяным отоплением имеют право на существование, но только если они изготовлены конкретно для одной цели – работы с водяным отоплением и никак не комбинированно. Удачи и тепла вашему дому!



sdelaikamin.ru

как сделать водяное отопление от печки, кирпичная печь, как провести паровое отопление на дровах

Содержание:

Несмотря на то, что потребители все больше предпочитают использовать природный газ для отопления своих домов, дровяные печи все равно не теряют своей актуальности. Правда, сама по себе кирпичная или металлическая печь, доставляет много хлопот при растопке и не является слишком эффективной. В нашем материале речь пойдет о том, как сделать водяное отопление от печки, чтобы дом обогревался более качественно и энергоэффективно.


Отметим, что все приведенные ниже рекомендации, в равной степени применимы как к металлическим, так и кирпичным дровяным или угольным печам.

Плюсы и минусы традиционного печного отопления

Обогрев дома от дровяной кирпичной печки является традиционным для России, хотя в последнее время его практически заменили водяными системами. Связан этот переход во многом недостатками отопления от печи.

Тем не менее, приведем и несколько положительных моментов эксплуатации печей:

  • Обогрев помещения от печи осуществляется за счет передачи тепловой энергии посредством волн, которые благотворно воздействует на человеческий организм – так считают ученые.
  • Традиционная, оформленная в этническом стиле печь, придает помещению определенный колорит, а иногда и позволяет наблюдать за открытым пламенем.
  • Увеличить эффективность кирпичной печи можно с помощью дымовых каналов, по которым тепло будет передаваться по всему дому.
  • Для работы печи не требуется наличие электроэнергии.
  • Некоторые конструкции твердотопливных печей позволяют обогревать помещение на втором этаже дома за счет встроенных дымовых каналов.

Несмотря на все перечисленные достоинства, аутентичное печное отопление сейчас практически не встречается, хотя посидеть возле теплой печи и погреться с мороза может быть очень приятно.


Аргументы против применения печного отопления можно сформулировать так:

  • Обогрев от такого агрегата происходит неравномерно – возле самой печи очень жарко, а по углам – прохладно.
  • Русская печь с дымовыми каналами и прочими элементами занимает очень много места.
  • От такого отопительного прибора обогреваются лишь те помещения, в которые выходят его стенки.
  • Температуру воздуха в разных комнатах невозможно отрегулировать по своему желанию.
  • Низкая эффективность. Как правило, максимальный КПД печи составляет не более 60 %, а у газовых котлов, например, он может превышать 90 %.
  • Дровяную печь необходимо постоянно обслуживать – вычищать золу, растапливать, регулировать тягу заслонками и периодически подбрасывать топлива. Не каждый это любит.

Некоторые из перечисленных недостатков можно компенсировать, если оборудовать печное отопление с водяным контуром, встроив в него теплообменник.

Печное отопление с водяным контуром

Чтобы организовать печное отопление с водяным контуром своими руками, необходимо встроить в печную топку теплообменник, который будет подключен к батареям. По мере прохождения сквозь теплообменник в печи, вода будет нагреваться и разносить тепло от печи ко всем радиаторам. Благодаря такой системе в доме создаются более комфортные условия зимой. Достигается такой эффект за счет того, что печь находится в одной комнате, а все остальные помещения обогреваются за счет циркулирующей по радиаторам горячей воды.


Безусловно, оборудование печи с радиатором отопления не может решить всех проблем, однако, в некоторой степени позволяет улучшить ее работу. В частности, можно добиться более равномерного прогрева комнат в доме и в определенной степени регулировать температуру воздуха в них. Что касается металлических дровяных и угольных печей, они функционируют по такому же принципу.

Разновидности систем

Существуют два варианта, как сделать отопление в доме от печи. В первом случае это будет система с естественным типом циркуляции теплоносителя, а во втором – принудительной циркуляцией.

Паровое отопление от печки с естественной циркуляцией не требует подключения к электричеству, поскольку вода по отопительному контуру циркулирует за счет законов физики. Однако в данном случае отопительный трубопровод должен быть большого диаметра, что приводит к увеличению объема и инерционности системы. Такая печь будет довольно долго греться при растопке. В тоже время, когда дрова полностью прогорят, теплоноситель в контуре будет дольше оставаться теплым.

Среди недостатков естественной циркуляции в паровом отоплении от печи в частном доме стоит назвать еще и тот факт, что подающие трубы нужно размещать либо под потолком, либо на уровне батарей. Если дом двухэтажный, верх от печи выходит труба, по которой теплоноситель расходится по радиаторам второго этажа, и лишь затем опускается на первый этаж и обогревает помещения на нем.


Выполненное своими руками печное отопление с естественным типом циркуляции не отличается высоким КПД, поскольку вода в контуре движется медленно и не поставляет достаточно тепла в помещения.

Во втором случае кирпичная печь с водяным отоплением оборудуется циркуляционным насосом, который обеспечивает постоянное движение теплоносителя внутри контура с определенной скоростью. За счет изменения параметров скорости можно регулировать степень прогрева помещений. Таким образом, данная разновидность системы является более эффективной. Однако для ее работы необходимо наличие электроэнергии. Если произойдет сбой в электропитании, насос отключится, а теплоноситель внутри работающей печи закипит. Чтобы избежать подобных неприятностей, в случае резких перебоев в электричестве циркуляционный насос стоит подключить к источнику бесперебойного питания с аккумулятором. При регулярном отключении электропитания понадобится еще и генератор энергии, а это достаточно дорого.


Компромиссным вариантом между двумя описанными типами систем является смешанное или комбинированное печное водяное отопление. В данном случае к печи для парового отопления на дровах отопительный контур подключают таким образом, чтобы обеспечить естественную циркуляцию. Но при этом в систему устраивает еще и циркуляционный насос, который работает, если есть электричество. При отключении электропитания теплоноситель продолжает движение самостоятельно.

Система с аккумулятором тепла

Многие владельцы частных домов задаются вопросом, как сделать отопление от печки, чтобы в доме было постоянно тепло. Дело в том, что в связи с циклическим типом работы печи, температура внутри дома постоянно меняется. Пока горят дрова – в комнатах тепло, а когда печь перестают топить – становится холодно, особенно в ночное время.

Решением в данном случае может стать установка аккумулятора тепла, но для него потребуется мощная печка. Такой аккумулятор представляет собой емкость большого объема, заполненную водой, который устанавливают между печью и отопительной системой. Таким образом, установленная своими руками печь с паровым отоплением оборудуется двумя независимыми отопительными контурами.


Первый из них – с естественным типом циркуляции. Он обеспечивает передачу тепла от печи теплоносителю. По второму горячая вода поступает в радиаторы. Как правило, на нем устанавливают циркуляционный насос.

Преимущества данного типа отопления в том, что по мере сгорания топлива в печи происходит нагрев воды в емкости. Она может нагреться до 60-80 ℃ и сохранять радиаторы теплыми в течение 10-12 часов. Таким образом, обеспечивается вполне комфортная температура в помещении без холода или излишней жары.

Установка аккумулятора или буферной емкости существенно снижается риск закипания воды в контуре. Благодаря циркуляционному насосу, во втором контуре вода и так не закипит, а вот в первом контуре важно правильно рассчитать объем буферной емкости. Это нужно для создания оптимальной скорости движения теплоносителя в системе с естественным типом циркуляции, чтобы он не успевал закипать.

Отопительные регистры

До того как провести печное отопление, стоит определиться с типом отопительного водяного контура, называемого еще регистром, теплообменником, змеевиком или водяной рубашкой. Чаще всего он представляет собой прямоугольную плоскую емкость или же соединенные воедино несколько трубок.

Но перед тем как подключить отопление к печке, к регистру необходимо приварить два патрубка. Первый служит для забора горячего теплоносителя из печи, а второй – подает остывшую воду обратно в теплообменник.


Определить размер теплообменника можно по уровню теплопотерь в конкретном доме. Так, при необходимости в 10 кВт тепловой энергии площадь теплообменника должна составлять 1 м2. При этом стоит учитывать, что работает печь не целый день, а примерно 1,5-3 часа в зависимости от температуры на улице. Этого времени должно быть достаточно, чтобы прогреть воду в теплоаккумуляторе. Следовательно, для расчета площади регистра определяют суточный расход тепловой энергии в доме.

Так, при теплопотерях дома в 12 кВт/час, суточное потребление составит 288 кВт энергии. Допустим, что печь работает 3 часа в сутки. Получается, что каждый час должно выделяться по 288÷3=96 кВт энергии. Тогда площадь отопительного регистра составит 96÷10=9,6 м2. Форма теплообменника в данном случае не важна, главное, чтобы площадь поверхности была не меньше полученных данных.


Обратите внимание, что при заявленном размере теплообменника тепловая мощность печи должна быть больше, чтобы выделить нужное количество тепла. Кроме того, размер емкости теплоаккумулятора тоже должен иметь запас в 10-15 %, чтобы исключить закипание воды.

При использовании антифриза в качестве теплоносителя можно еще больше увеличить объем аккумулятора тепла, поскольку у воды и антифриза разная теплоемкость.

Если буферную емкость дополнительно утеплить, то тепло в ней будет сохраняться дальше, а эффективность печного отопления возрастет.

Монтаж отопительного регистра в готовую печь

Безусловно, намного лучше, если теплообменник будет установлен прежде, чем начнется строительство печи. Однако как сделать отопление от печи – водяное отопление в частности, если она уже сложена – вопрос далеко непростой. В данном случае нужно будет каким-то образом разместить достаточно габаритный теплообменник и обеспечить его надежную фиксацию. К тому же, к нему необходимо будет подключить подающий и обратный трубопроводы.

Еще одна сложность заключается в том, что разместить регистр нужно так, чтобы исключить его прямой контакт с огнем, но обеспечить нагрев теплоносителя от горячих газов. Осуществить такую задачу будет довольно сложно, хотя и возможно в принципе.


teplospec.com

РубрикаРазное

Добавить комментарий
