Естественная вентиляция в частном доме своими руками, схема

.

Решив начать строительство частного дома, необходимо позаботиться и о его максимальной защищенности от пагубного воздействия влаги. К таким работам относят кровельные и утеплительные мероприятия. Не менее важно создать необходимые условия для проветривания помещения. Наиболее простой и дешевый способ – естественная вентиляция в частном доме.

Естественная вентиляция должна быть предусмотрена на этапе строительства дома

Особенности проектирования и монтажа вентиляции определяются требованиями СНИП, которые позволяют обеспечить комфортные и безопасные условия эксплуатации самого строения, а также материалов, из которых оно построено.

Почему естественная вентиляция так популярна?

Применение естественной вентиляции в частном доме – дешевый способ обеспечить проветривание жилых и нежилых комнат. Оно осуществляется при помощи тяги, которая образовывается из-за простых физических законов. На силу проветривания влияют погодные факторы: разница температур воздуха внутри и снаружи помещения, атмосферное давление, сила ветра и др. Любые дополнительные устройства и механизмы в такой системе не применяются, так как любое такое дополнение приводит к искусственному проветриванию.

Добиться максимального эффекта от такой системы несложно. Как известно из школьного курса физики, в зависимости от своей температуры, воздух распространяется по отведенной комнате слоями. Внизу – холодные потоки, а вверху – теплые. Так и естественная вентиляция осуществляется с учетом такого разделения. При монтаже отдельных продухов, каналов или отверстий, это следует учитывать. Вверху комнаты, на стене или потолке, располагают вытяжки, которые убирают из помещения теплый воздух. А внизу, производят монтаж приточного отверстия или канала. Остается только понять, как правильно сделать это, и какие требования еще следует учитывать.

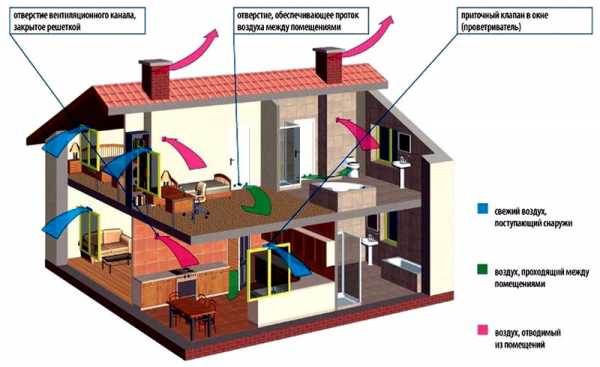

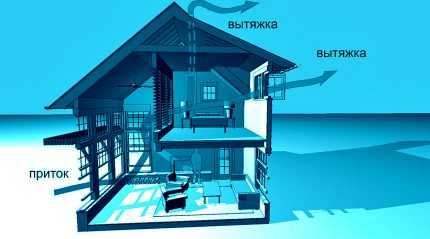

Естественная вентиляция частного дома

Основные типы естественной вентиляции

Пассивная вентиляция (она же естественная) работает по простой схеме движения воздушных масс, от приточного к вытяжному каналу. То есть, этот процесс является проветриванием. Несмотря на однообразность функционирования, такие системы могут иметь некоторые отличия:

• по методу осуществления воздухообмена;
• по функциональности;
• по объему воздуха, который обслуживает система;
• по конструктивным особенностям.

Воздухообмен осуществляется естественными силами или при помощи дополнительных устройств. Скорость воздуха, вытягиваемого за пределы дома, зависит от того, применяется ли в вентканалах вентиляторы. Но, стоит знать, что такая приточно вытяжная вентиляция уже не является естественной. Применение вентилятора относит ее к искусственному типу.

Естественное проветривание определяется тремя типами систем: приточной, вытяжной и приточно вытяжной (разделение по функциональности). Те или иные системы пригодны,как для маленьких комнат, так и для целых домов. К тому же естественную вентиляцию применяют и для обслуживания многоэтажных зданий.

Конструктивное решение можно увидеть в любом отечественному многоквартирном доме. В каждой квартире, на любом этаже, в ванной, в туалете и на кухне вмонтированы вентканалы, подсоединенные к общей шахте. Это вытяжная система функционирует от пассивных воздушных масс, забранных с улицы через форточки.

К тому же специалисты выделяют и виды естественной вентиляции, отличающиеся по своим конструктивным особенностям. Всего два таких типа – организованная естественная вентиляция и неорганизованная вентиляция. При первом, естественное проветривание осуществляется при помощи специально построенных каналов и отверстий. При втором – вентиляция дома проводится движением воздушных потоков через открытые форточки и двери.

Принцип работы систем естественной вентиляции

Основные требования к естественной вентиляции касаются разницы климатических и микроклиматических условий снаружи и внутри здания. Особое влияние оказывает атмосферное давление и температура воздуха. Этим и отличаются естественная и искусственная вентиляция. Принудительная система обеспечивает необходимую скорость движения воздуха за счет специального оборудования. Пассивный воздухообмен же, работает только от естественных условий.

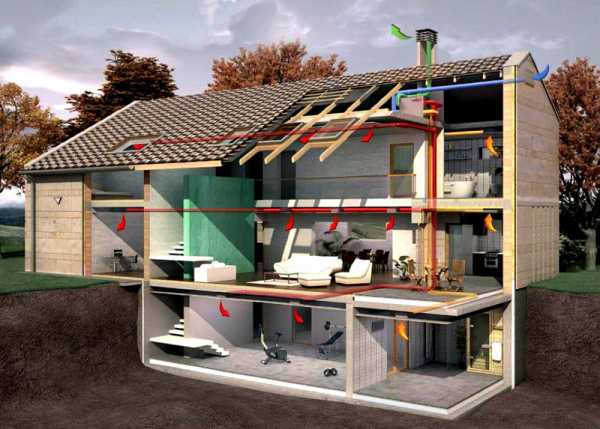

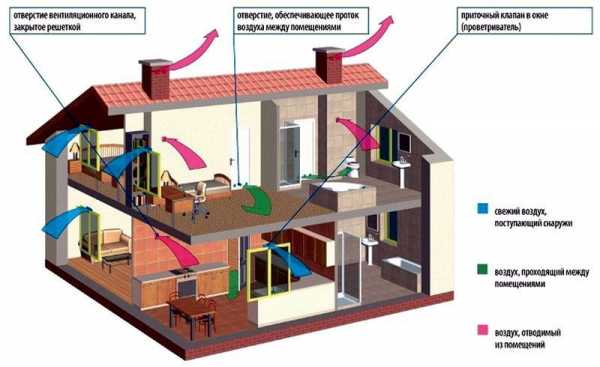

Любая схема естественной вентиляции, функционирует за счет физических законов, без которых ее расчет и монтаж невозможны. Решив начать установку приточных или вытяжных воздуховодов или каналов, следует знать, что:

• теплый воздух легче холодного, поэтому он скапливается под потолком комнаты;
• холодный воздух оседает внизу;
• холодные потоки вытесняют теплые.

Кроме знаний о том, как работает вентиляция, необходимо разбираться и в проектировании самой системы. Ведь кроме естественных сил, скорость и сила тяги могут изменяться в зависимости от размеров конструктивных элементов и их расположения.

При помощи пассивного воздухообмена, можно обеспечить свежим прохладным воздухом помещение любой площади. Главное, провести правильный расчет и монтаж определенной схемы. Отчасти функционирование естественной вентиляции зависит от площади сечения воздуховодов и отдельных каналов. К тому же такая вентиляция в частном доме своими руками затрачивает меньше сил и времени, чем любой другой тип.

Особенности проектирования пассивной вентиляции

Естественная неорганизованная вентиляция не требует определенных проектировочных мероприятий, так как вместо вентиляционных устройств, основную роль в работе играют окна и двери. Но, такая система неэффективна, особенно для жилого дома. Обычный дом, или многоквартирное здание требуют единственной мощной системы, которая обеспечивала бы необходимой скоростью воздухообмена все жилые и нежилые квартиры и их комнаты.

Вентиляция частного дома требует знаний о некоторых особенностях проектирования, выполнение которых необходимо для достижения максимальной эффективности всей системы. К ним относят:

1. Естественное движение воздуха, именуемое тягой, будет сильнее, если расположить вытяжную трубу как можно выше кровли здания.
2. Скорость воздуха, который притягивается вытяжками, будет более быстрой, если все каналы будут иметь одинаковую площадь сечения. К тому же, они должны быть гладкими и чистыми.
3. Каналы и решетки для выведения отработанных воздушных масс устанавливаются на расстоянии 10-15 см от потолка.
4. Вытяжные каналы располагают вертикально. Разрешенное отклонение при монтаже – 32 градуса.
5. Приточная часть вентиляции устанавливается в стену на расстоянии 10-15 см от пола. Уличная часть воздуховода располагается вертикально, а ее конец защищается от мусора, птиц и осадков специальными «зонтиками» и решетками.
6. Конструктивные элементы систем могут изменяться в зависимости от наличия в частном доме камина, второй ванной комнаты, а также большого количества перегородок между комнатами. Влияет на предварительные расчеты и количество межкомнатных дверей.

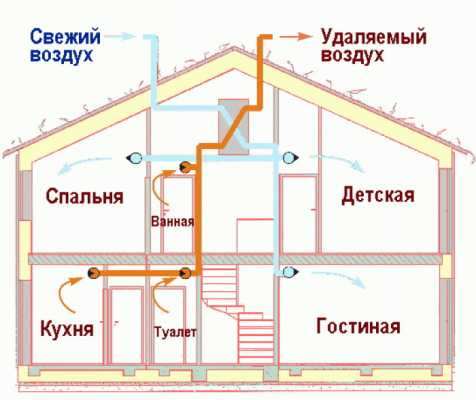

Вентиляция в двухэтажном доме также имеет свои особенности. Расположение и размер вентканалов в таких зданиях может иметь разные варианты. Очень часто, для первого и второго этажа, необходимо организовать отдельные линии вентиляции, выведенные в общую шахту или трубу на чердаке строения. Вентиляционные воздушные потоки при таком проекте, будут быстро покидать дом, не перемещаясь и не смешиваясь в отдельных комнатах.

Учесть все особенности самостоятельно очень сложно. Лучше всего воспользоваться помощью специалистов. Очень часто, организация, которая предоставляет услуги монтажа вентиляционных систем, занимается и их проектированием.

Многие специалисты уверенны, что даже самая эффективная естественная вентиляция не сравнится по своей эффективности с принудительным проветриванием. Приточная часть такой системы остается неизменной. Изменения затрагивают только вытяжки. Любой накладной или канальный вентилятор усиливает тягу в несколько раз. Но, в помещениях высотных многоквартирных домов, использование таких систем не практикуется. Обеспечиваются механическими вытяжками только отдельные комнаты – ванные, кухни и туалеты. Остальная жилая площадь обслуживается схемой пассивного воздухообмена.

Особенности монтажа естественной вентиляции

Устройство естественной вентиляции многоэтажного дома отличается разветвленной системой каналов, выведенных под потолком в ванной комнате, туалете и кухне. Эти помещения чаще всего находятся в условиях повышенной влажности и требуют ее эффективного удаления. Такая система вентиляции устанавливается фирмой застройщиком. Владельцу квартиры ничего делать не нужно. Вентиляция в квартире может только дополняться специальными вентиляторами, которые усиливают воздухообмен в помещении.

Но, строительство собственного жилья влечет за собой необходимость решения этого вопроса. Вентиляция в доме является обязательной и ответственной частью всего строительства жилья. Если у его владельца возникает вопрос, как сделать такую естественную систему, то ему следует заняться самым ответственным мероприятием – проектированием. После проведенных расчетов, можно приниматься за сам монтаж. Для него потребуются:

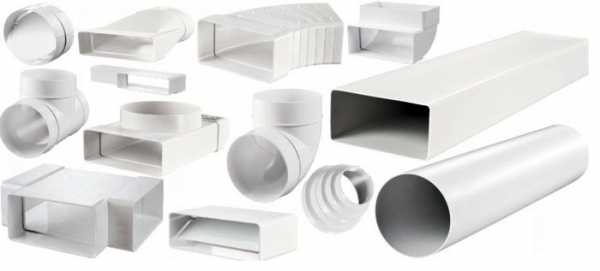

• материалы системы вентиляции (трубы, решетки, сетка, заслонки, утеплитель).
• электроинструмент – перфоратор или дрель, а также шуруповерт;
• обычный набор инструментов – отвертки, нож, лобзик и отвертки.
• герметик и монтажная пена.

Сам монтаж вентиляции прост:

• В одной из комнат, делается приточное отверстие. В него устанавливается труба, и фиксируется монтажной пеной.
• На внутреннюю часть приточного отверстия одевается декоративная решетка, которая фиксируется при помощи специальных крепежей или герметика. Уличная часть трубы располагается вертикально.

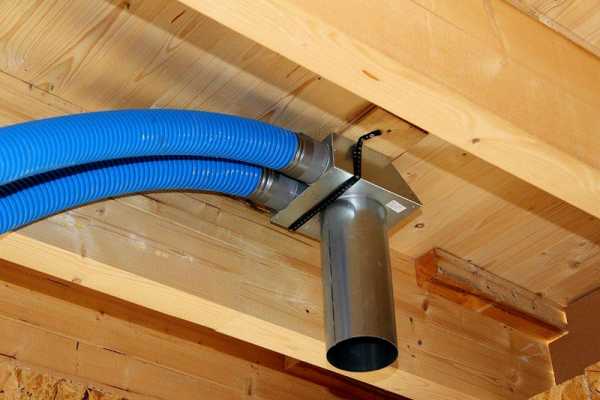

• Производится монтаж вытяжной системы по имеющимся расчетам. Воздуховоды располагают вертикально и прикрывают декоративными решетками. Следует избегать большого количества поворотов труб и проблемных участков.

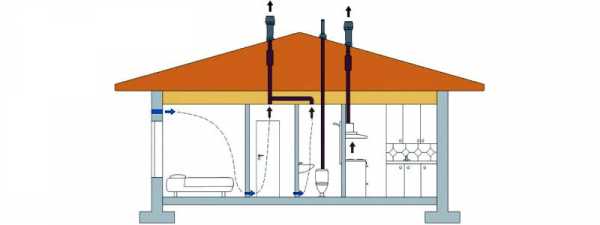

• Вентканалы выводятся на чердак, а оттуда – одной вытяжной трубой на крышу.

Делать приточное отверстие и вытяжную трубу в одной комнате нецелесообразно. Лучше всего, их устанавливать в противоположных концах жилища, чтобы приточные воздушные массы взаимодействовали с каждой установленной вытяжкой. К тому же, приток воздуха может осуществляться не только через отверстия в стенах, но и через специальные отдушины в полу. Их применяют в случае имеющейся системы проветривания фундамента.

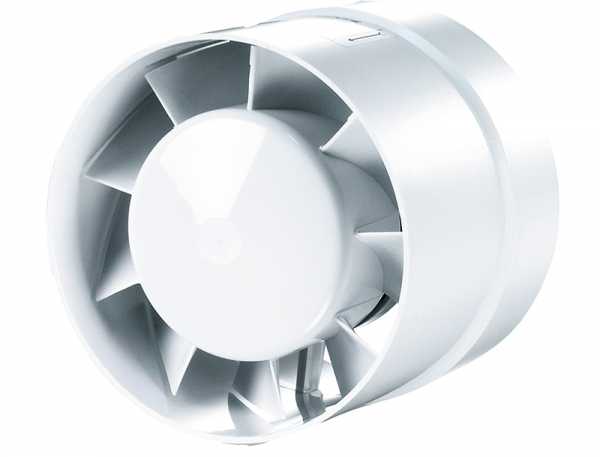

Некоторые домовладельцы совершенствуют свою систему вентиляции установкой дополнительного приточного клапана. Он необходим в случае неэффективности уже имеющейся системы. Очень часто, недостаток проветривания приводит к появлению плесени на внутренних поверхностях стен. Поэтому, такое устройство, как приточный клапан необходим в таких условиях.

Советы от специалистов

Естественная вентиляция жилых зданий возможна при правильном расчете площади сечения каналов по отношению к площади комнаты. Главное, обеспечить норму воздухообмена для жилых комнат – 3 куб. метра/час на 1 кв. метр пространства. Но, числовые значения могут изменяться в зависимости от типа самой комнаты и ее размеров. В ванных, туалетах и кухнях минимальный показатель воздухообмена – 45 куб. метров/час.

К тому же нельзя забывать и про разновидности самих построек. В некоторых домах, толщина стен может достигать 50 см и более. По нормам СНИП, в таких жилищах, следует делать при помощи нескольких каналов с одинаковым сечением. Их разводку лучше всего проводить в центре дома.

Вытяжной канал будет функционировать эффективно, только в случае его подходящей длины. Минимальный размер – 60 см. Но, специалисты рекомендуют делать ее достаточно длинной. Главное, чтобы она возвышалась над «коньком» кровли на 50–70 см. А для того чтобы был и хороший приток воздуха, следует избавить перегородки комнат от герметичности. Самый простой способ – приподнять двери. Для обеспечения хорошего проветривания достаточно зазора в 1,5 –2,5 см от дверного полотна до пола.

vozduhstroy.ru

Естественная вентиляция. Принцип работы вентиляционных систем естественного типа.

Естественная вентиляция — древнейший способ воздухообмена в помещениях. Например, проветривание крупнейшего храма, возведённого строителями Древнего Рима — Пантеона, равного по высоте современному пятнадцатиэтажному жилому дому и вмещавшего сотни людей одновременно — выполнялась именно естественным способом.

Свободная вентиляция обычно возникает вследствие разницы температур воздуха внутри помещения и на улице, изменения атмосферного давления в зависимости от высоты здания, а также непрерывного ветрового давления.

Два основных фактора, влияющих на естественную вентиляцию помещений называются «тепловым пробуждением» и «ветровым пробуждением».

Тепловое пробуждение возникает в результате нагрева вентиляционного канала (обычно теплом кухонных плит или нагретым влажным воздухом ванной комнаты).

Ветровое пробуждение — результат использования энергии ветра, «выталкивающего» отработанный воздух из вертикально расположенных вентиляционных каналов. В системах вентиляции этого типа используются дефлекторы — узлы, предназначенные для усиления тяги в воздуховодах, — действующие по принципу эффекта Бернулли: если скорость потока воздуха при изменении поперечного сечения канала увеличивается, то в этом сечении возникает зона пониженного давления, способствующая «вытягиванию» воздуха из помещения.

К большому сожалению, дефлекторы теряют своё преимущество в безветренную погоду. Однако вентиляционные каналы, оставаясь открытыми, позволяют использовать вышеописанный способ вентиляции — тепловое пробуждение.

Естественная вентиляция имеет три основных преимущества:

1. Циркуляция воздуха в помещениях обеспечивается безо всякого дополнительного оборудования — электродвигателей, вентиляторов, выключателей и т.д. — что позволяет не только сократить бюджет строительных работ, но и избежать дополнительных расходов по оплате электроэнергии при эксплуатации здания.
2. Устройство естественных систем вентиляции помещений — предельно простое мероприятие, в результате чего срок их безаварийной службы может исчисляться десятилетиями, а ремонтные работы по вентиляции обойдутся в минимальную цену.
3. Помимо таких достоинств, как дешевизна и надёжность, она совместима любыми другими системами принудительного воздухообмена — фильтрами, вентиляторами, сплит-системами, кондиционерами.

Безусловно,  естественные системы вентиляции не лишены недостатков, о которых необходимо помнить уже на стадии их проектирования. Главный из таких недостатков — зависимость работоспособности вентиляционной системы от разницы температур комнатного и уличного воздуха, а также силы и направления ветра.

Специалисты-строители рекомендуют применять естественную вентиляцию для устройства воздухообмена в помещениях в качестве основной, усиливая её современными вентиляционными системами Aereco.

Достоинства и недостатки вентиляционных систем естественного типа

Учитывая, что каждый человек не менее 8-10 часов ежедневно проводит в помещении, неправильно организованный и слабый воздухообмен крайне вредит здоровью. Создаются условия для развития плесени в квартире, грибка и прочей болезнетворной микрофлоры, стимулирует размножение насекомых, способствует накоплению в воздухе опасных микропримесей — начиная от неприятных запахов и заканчивая токсичными веществами, выделяемыми каркасной мебелью, пластмассами и компьютерной техникой.

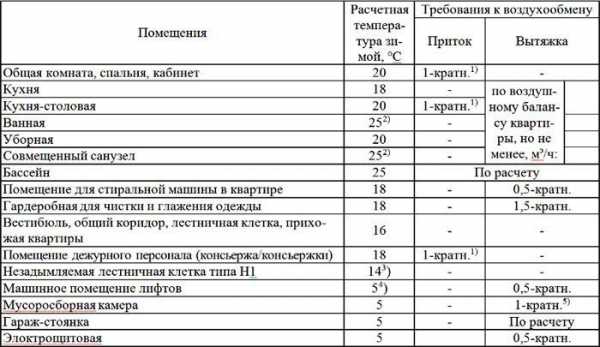

Такая ситуация нашла отражение в действующих строительных нормах и правилах (СНиП). Пункт 4.1 СНиП «Отопление и вентиляция жилых зданий» №2.08.01-89 требует обязательно применять в массовом жилищном строительстве естественный тип вентиляции квартир, в которой отработанный воздух должен удаляться из зоны его наибольшего загрязнения — кухни, ванной комнаты и туалета, — через систему естественной вытяжной вентиляции.

Интересно, что кроме этого условия внимательный читатель найдёт в этом пункте неопровержимое подтверждение морального устаревания таких вентиляционных систем. По крайней мере в том виде, в котором эти системы применяются в современном многоэтажном домостроении. Этот вывод следует из условия о том, что замещение отработанного воздуха должно происходить только «за счёт наружного воздуха, поступающего через неплотности наружных ограждений (главным образом оконного заполнения) всех помещений квартиры».

Таким образом, если в вашей квартире установлены пластиковые окна и современная входная дверь — естественная вентиляция будет функционировать нерегулярно.

Однако ещё раз обращаем ваше внимание: гигрорегулируемые приточные устройства для естественной вентиляции (равно как и вытяжные решетки) обязательно должны присутствовать как в городском, так и в загородном жилище. Иначе даже случайное кратковременное прекращение электроснабжения (в нашей жизни всякое может случиться) превратит ваш уютный дом в герметичную коробку без доступа свежего воздуха. Будьте предусмотрительны.

Естественная вентиляция загородных домов

Из пункта 4.11 СНиП «Отопление и вентиляция жилых зданий» следует, что система естественной вентиляции, заложенная в проект жилого дома, представляет собой сложную гидравлическую систему, расчёт которой требует специальных инженерных познаний.

Cовет №1: начиная строительство коттеджа, заблаговременно закажите проектирование системы естественной вентиляции дома у профессионального инженера-проектировщика.

Как было сказано выше, современные материалы обеспечивают отличную шумоизоляцию, однако загородный коттедж с окнами-стеклопакетами фактически представляет собой замкнутое не вентилируемое пространство.

Совет №2: одновременно с монтажом вентиляционного оборудования обязательно планируйте установку кондиционера и оборудования для принудительной приточно-вытяжной системы.

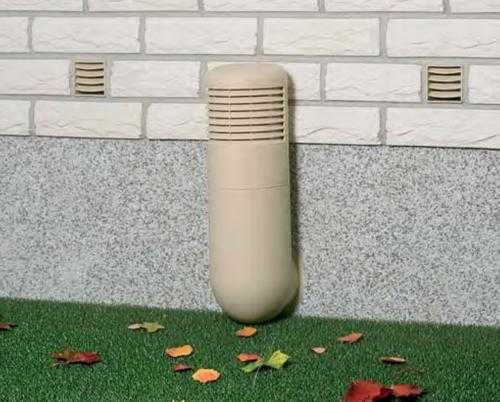

Как быть с вентиляцией подвала? В закрытом помещении воздух застаивается, появляется сырость, ведущая к образованию плесени и грибка.

Совет №3: эффективная вентиляция подвала в доме выполняется при помощи вентиляционных каналов, выводимых за пределы крыши. При этом приточный канал должен располагаться возле пола, а вытяжной — под потолком подвального помещения.

Надеемся, что наши рекомендации помогут вам избежать проблем при устройстве системы воздухообмена в вашем доме. За подробной информацией о технологии и используемом вентиляционном оборудовании Аэрэко обращайтесь в компанию.

Похожие записи

www.homeaero.ru

варианты и различия в устройстве

Наличие вентиляционной системы необходимо для обеспечения воздухообмена внутри здания путем удаления излишней влаги, тепла, вредных веществ. Ее присутствие — одно из главных условий для обеспечения жизнедеятельности.

Если в помещении отсутствуют любые виды систем вентиляции, это вредит человеческому организму, приводит к образованию грибков, т.к. в условиях отсутствия воздухообмена образуется конденсат.

Содержание статьи:

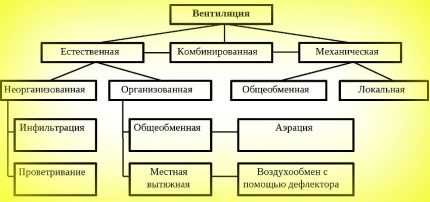

Классификация систем вентиляции

Системы классифицируют по разным критериям:

• способу подачи;
• назначению;
• способу воздухообмена;
• конструктивному исполнению.

Тип вентиляции определяют на этапе проектирования строения. При этом принимают во внимание как экономическую так‚ и техническую сторону а также санитарно-гигиенические условия.

Виды вентиляционной системы по способу подачи

Если базироваться на способах подачи и изъятия воздуха из помещения можно выделить 3 категории вентиляции:

• естественная;
• механическая;
• смешанная.

Проектирование естественной вентиляции выполняют, если такое решение способно обеспечить воздухообмен‚ соответствующий установленным нормам.

Когда вентиляция естественного типа не удовлетворяет требования санитарно-гигиенических нормативов, выбирают второй вариант — механический способ активации воздушной массы.

Если возможно в добавок ко второму варианту вентиляции частично использовать первый‚ в проект закладывают смешанную вентиляцию.В жилых домах приток воздуха происходит через окна, а вытяжное оборудование располагают на кухне и в санитарной комнате. Поэтому важно наладить между помещениями хороший воздухообмен.

Вентиляция смешанного типа. Применяют ее, когда естественная вентиляция не может быть единственным вариантом. Для качественного воздухообмена в помещениях с очень загрязненным воздухом устраивают механическую вентиляцию (+)

Виды вентиляции по назначению

Исходя из назначения вентиляции‚ выделяют рабочие вентиляционные системы и аварийные. Тогда как первые должны постоянно обеспечивать комфортные условия‚ вторые вступают в работу только при отключении первых и наступлении чрезвычайной ситуации, когда нарушены стандартные условия жизнедеятельности. Это внезапные сбои, когда  происходит загрязнение воздуха ядовитыми испарениями‚ газами‚ взрывоопасными‚ токсическими веществами.

Виды систем вентиляции для всех типов помещений почти одинаковы. Изучив все их виды и взвесив все достоинства и недостатки‚ можно выбрать оптимальный вариант для конкретного здания (+)

Аварийная вентиляция не рассчитана на подачу свежего воздуха. Она только обеспечивает газоотвод и не допускает, чтобы воздушная масса с опасными веществами‚ распространилась по всему помещению.

Вентиляционные системы по способу воздухообмена

По этому критерию выделяют системы вентиляции общеобменные и местные. Первая должна обеспечивать весь объем помещения достаточным воздухообменом с поддержанием всех необходимых параметров воздуха. Дополнительно она должна удалять избыток влаги‚ тепла‚ загрязнений. Воздухообмен может осуществляться как по канальной, так и бесканальной системе.

Общеобменная приточная вентиляция снижает уровень концентрации вредных веществ, оставшихся после работы местной и общеобменной вытяжной системы вентиляции

Предназначение местной вентиляции — снабжение чистым воздухом конкретных мест и удаление загрязненного с тех точек, где он образуется. Как правило, ее устраивают в больших помещениях с ограниченным числом работающих. Воздухообмен происходит только на рабочих местах.

Разделение систем по конструктивному исполнению

Исходя из этого признака вентиляционные системы делят на канальные и бесканальные. Системы канального типа состоят из разветвленной трассы‚ состоящей из воздуховодов по которым транспортируется воздух. Установка такой системы целесообразна в больших по объему помещениях.

Когда каналы отсутствуют‚ систему называют бесканальной. Примером такой системы служит обыкновенный вентилятор. Существует 2 вида бесканальных систем — потолочные и прокладываемые под полом. Бесканальные системы более просты в исполнении и потребляют меньше энергии.

Естественная вентиляция помещений

Движение воздушных масс при естественной вентиляции происходит природным путем без дополнительного побуждения за счет:

• температурного перепада внутри и снаружи здания;
• разности давления между помещением и вытяжкой‚ размещенной на кровле постройки;
• под воздействием ветра.

Это самая простая система. Здесь не нужна установка сложного дорогостоящего оборудования‚ потребляющего много электроэнергии. Такую систему нельзя назвать надежной из-за того что эффективность ее зависит от неуправляемых человеком факторов.

Система может быть организованной и неорганизованной. Регулируемая или организованная система функционирует благодаря аэрации или присутствию дефлекторов. Аэрация — это общеобменный процесс, во время которого воздух поступает и уходит через открытые форточки‚ фонари‚ фрамуги. Инфильтрация или нерегулируемая вентиляция естественная вентиляция — это попадание в помещение воздуха через неплотности в конструкциях.

Несмотря на развитие технологий, естественную вентиляцию применяют и в современных сооружениях из-за простоты и отсутствия затрат на эксплуатацию. Кроме ее зависимости от окружающих условий нельзя игнорировать и то, что существует вероятность возникновения явления‚ для обозначения которого используют термин «опрокидывание тяги». Это очень точное определение — воздушная масса вдруг меняет направление и начинает движение назад

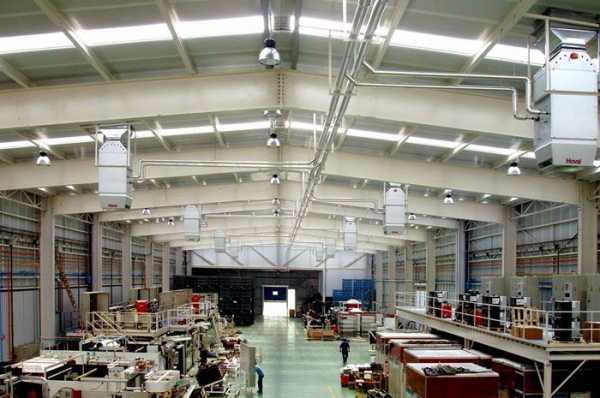

В промышленности аэрацию применяют при наличии процессов, где по технологии работа сопровождается выделением тепла в большом количестве. Ее применение допустимо при условии, что в приточном воздухе содержится менее 30% вредных выбросов от допустимой концентрации непосредственно в зоне их образования.

Нельзя применять аэрацию, если‚ поступающий в помещение воздух требует предварительной обработки или же в результате притока воздуха снаружи может появиться конденсат или туман. Путем аэрации происходит многократный воздухообмен при мизерных расходах энергии. Это и является основным ее достоинством.

В отдельных случаях на устья вытяжных каналов монтируют дефлекторы — специальные насадки. Функционируют они за счет использования энергии ветра. Дефлекторы хорошо справляются с задачей по удалению грязных и чрезмерно нагретых воздушных масс из небольших по объему помещений. Применяют их и для местной вытяжки.

Нормальную работу вентиляции, приводимой в действие разностью давления‚ обеспечивает минимальный перепад между точкой забора и выходом вытяжки в 3 м.

Для эффективного функционирования вентиляции специалисты рекомендуют при прокладке воздуховодов не делать горизонтальные участки длиннее 3 м. Воздух в них должен перемещаться со скоростью не больше 1 м/с

Характеристики вентиляции механического типа

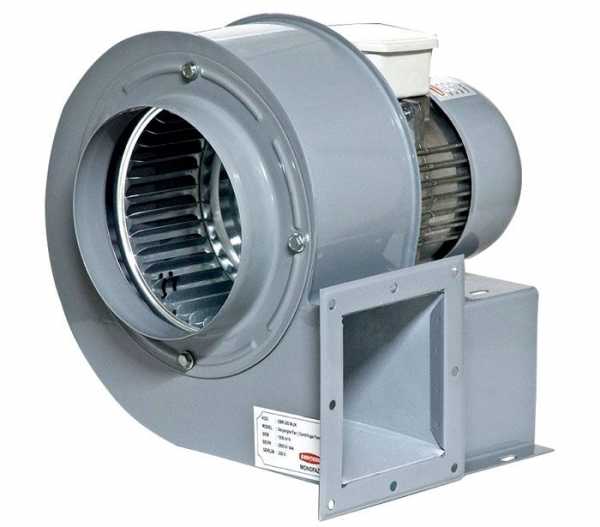

Вентиляционная система‚ при помощи которой воздух подают и удаляют с использованием дополнительных побудителей на внушительные расстояния‚ называется механической. Есть и другие названия у этого вида вентиляции — принудительная и искусственная. Применяют ее как для обеспечения технологических процессов на различных производствах, так и для создания комфортных условий для человека.

Преимущества и недостатки механической вентиляции

Механическая вентиляция‚ в отличие от естественной‚ не зависит от внешних условий. Она полностью подконтрольна и управляема. Воздух‚ подаваемый в помещение‚ проходит обработку и при отлаженной системе все его параметры отвечают стандартам. Выбросы также поступают в атмосферу уже очищенными от вредных включений до нужной степени.

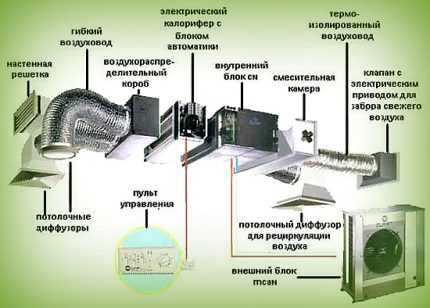

Механическая система включает приборы и оборудование — автоматику вентиляторы‚ пылеулавливатели‚ нагреватели воздуха‚ электродвигатели. Все это потребляет много электроэнергии (+)

Наличие механической вентиляционной системы позволяет оптимально распределить воздух с подачей его к конкретному месту. С ее помощью вредные выбросы улавливают у источника их образования не позволяя загрязнить воздух всего помещения.

Недостаток механической вентиляции — большие финансовые вложения при ее монтаже и эксплуатации. Чтобы пользоваться всеми ее преимуществами‚ придется бороться с загрязнением каналов‚ регулярно выполнять замену фильтров.

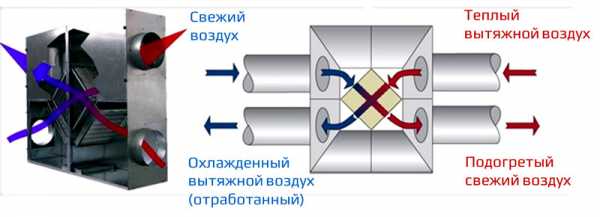

Если установлен вентиляционный фильтр с функцией рекуперации тепла‚ нужно перед наступлением летнего периода переходить на летний вкладыш. Если оставить зимний вариант‚ он будет снижать эффективность вентиляции.

Механическая вентиляция бывает как местной‚ так и общеобменной. Последнюю реализуют в 2 вариантах — бесканальном и канальном. Замещение воздуха в канальной системе происходит при помощи вентиляторов — центробежных или осевых‚ эжекторных установок.

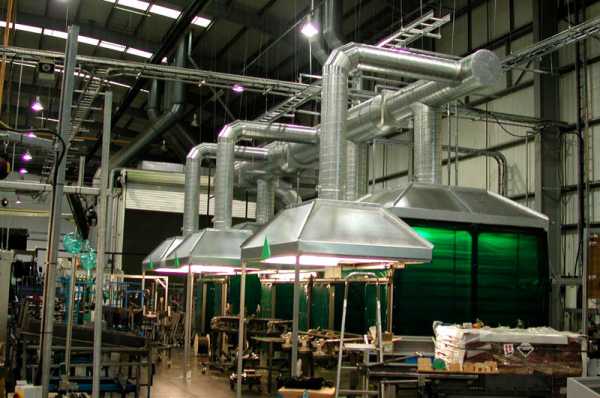

На производстве для вытяжки чаще применяют эжекторные установки‚ особенно там‚ где присутствую взрывоопасные газы. Использование обыкновенных вентиляторов здесь недопустимо‚ т.к. они могут искрить в случае возникновения неисправности. Их установку практикуют при монтаже приточной или приточно-вытяжной системы

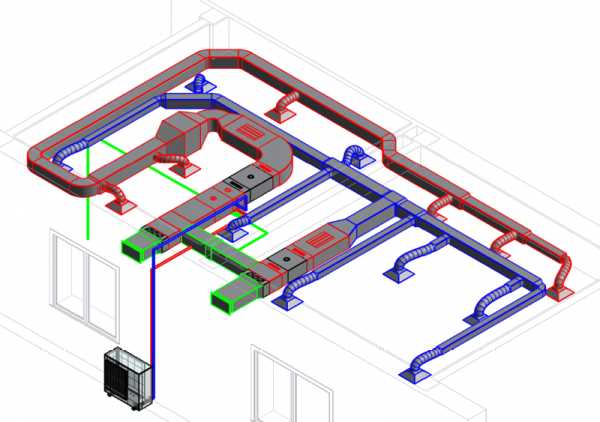

Общеобменная вентиляция с механическим приводом

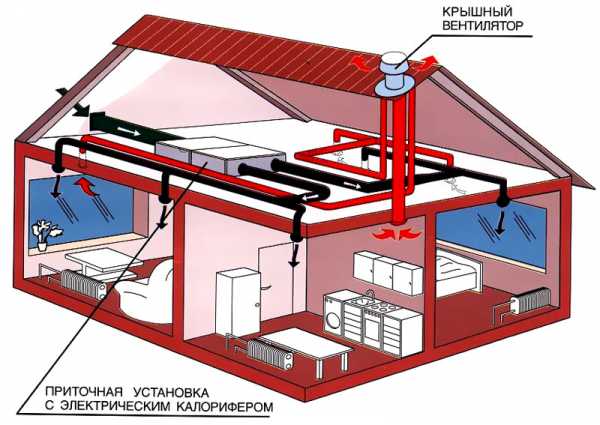

Конструкции с механическим приводом могут быть как приточными, так и вытяжными. Приточную вентиляцию иногда выполняют совместно с центральным отоплением. Воздухоприемник в такой системе может иметь вид отверстий в ограждающих конструкциях постройки‚ отдельно стоящей или приставной шахты. При монтаже за пределами здания шахта-воздухоприемник находится над уровнем земли или на крыше.

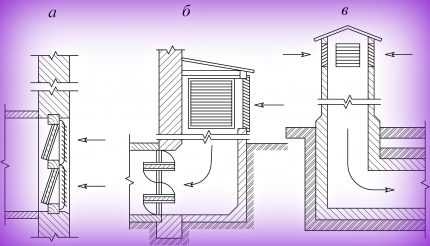

Схема расположения воздухоприемных устройств: в ограждающей конструкции (а)‚ возле наружной стены (б)‚ на кровле (в). Каналы для вытяжки и шахты утепляют снаружи‚ иначе зимой в них будет появляться наледь

На выбор конструкции и места нахождения воздухоприемников влияют требования, предъявляемые к степени чистоты наружного воздуха, а также особенности архитектуры здания. Низ проема‚ через который поступает чистый воздух‚ должен располагаться на дистанции минимум 2 м от земли‚ а в случае дислокации здания в зеленой зоне — 1 м. Наружные воздухоприемники нельзя размещать там‚ где есть вредные выбросы.

Воздушные массы попадают в шахту посредством вентилятора. Проходя через калорифер‚ они нагреваются‚ увлажняются или наоборот подсушиваются и поступают внутрь по воздуховодам‚ имеющим отверстия. Поступление воздуха может осуществляться и через ответвления‚ оснащенные насадками‚ направляющими приточные воздушные массы. Объем подаваемого воздуха регулируют шиберы или клапаны, находящиеся в ответвлениях.

Механическая местная вентиляция приточного вида

Местную механическую вентиляцию‚ действующую в ограниченном пространстве‚ называют воздушным душированием. Такой вариант вентиляции применяют в тех рабочих зонах‚ где сила лучистого тепла составляет более 300 ккал/ч. или производство сопряжено с выделениями токсинов, которые невозможно отвести с помощью местной вытяжки.

Душирующие установки бывают передвижными и стационарными. Первые при обеспечении рабочего места чистым воздухом берут его из помещения. Иногда в распыляемую воздушную массу подают воду. Ее капли при попадании на тело человека становятся дополнительным охладителем. Вторые через душирующие патрубки подают чистый наружный воздух или предварительно прошедший обработку.

Вентиляция общеобменная вытяжная

Удаление отработанного воздух из помещения — задача вытяжной вентиляции. Удаление использованного воздуха из комнаты происходит за счет понижения давления в ней. Таким образом, создаются условия для поступления в нее воздуха снаружи или со смежного помещения.

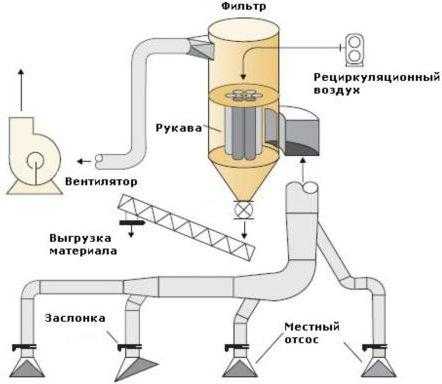

В конструкцию вытяжной вентиляции входит очистительное устройство (1) вентилятор (2) воздуховоды — центральный (3) отсасывающий (4). Когда в помещении нет вентиляции другого вида‚ кроме вытяжной‚ давление в нем опускается до отметки более низкой, чем в смежных комнатах или ниже чем снаружи

При проектировании вытяжки общеобменного характера для производственных цехов учитывают тот момент, что ликвидация грязного воздуха должна осуществляться прямо из первоисточника образования вредных выделений по направлению их естественной траектории и не загрязнять чистые зоны. Такими местами являются биологические лаборатории‚ цеха с вредными условиями.

Механическая приточно-вытяжная вентиляция

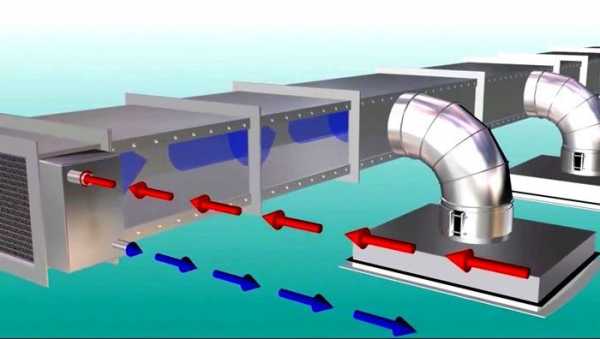

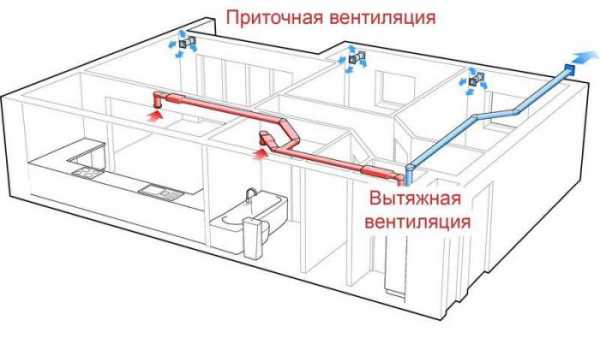

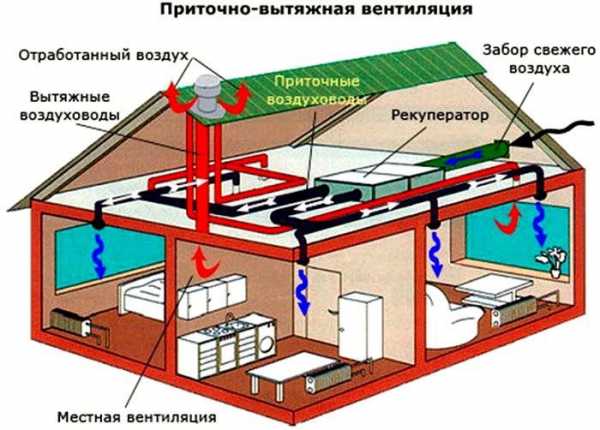

Базой приточно-вытяжной вентиляции являются 2 потока‚ двигающихся навстречу друг другу. Она состоит из двух самостоятельных систем — приточной и вытяжной или из одного блока. В него встроено все оборудование необходимое для работы и на приток‚ и на вытяжку. При наличии 2 отдельных систем вентиляция работает без рециркуляции и называется разомкнутой. Вентиляционную систему второго вида называют замкнутой, и работает она с рециркуляцией.

Система с рециркуляцией экономит энергию, расходуемую на охлаждение или нагрев воздуха‚ т.к. воздушная масса нагревается не полностью, а только тот ее объем, что поступает снаружи. Удаляемый воздух в системе с рециркуляцией возвращается в помещение повторно с примесью свежего воздуха‚ составляющего 10-15% от общего объема воздушной массы.

Устройство такой вентиляции возможно в местах, где нет опасных загрязнений. В регионах с холодным климатом замкнутая система неэффективна т.к. рециркуляционные и наружные воздушные массы смешиваются не достаточно хорошо.

Механическая вентиляция на случай аварии

На случай возникновения нестандартных ситуаций вдобавок к рабочему варианту устраивают аварийную вентиляцию. Неизменно она всегда вытяжная. Механическую аварийную вентиляцию устанавливают в помещениях, где существует угроза прорыва взрывоопасных паров или газов. В этом случае монтируют взрыво- и искрозащищенные вентиляторы.

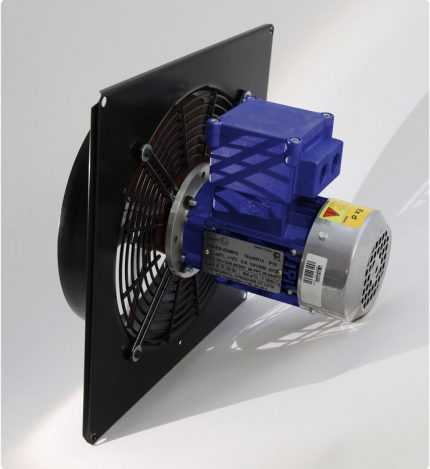

В составе осевого взрывобезопасного вентилятора находится двигатель во взрывонепроницаемой оболочке. Он закреплен так‚ что в случае необходимости его можно быстро заменить

Существуют такие опасные составляющие которые нельзя удалить с помощью вентиляторов. Тогда в систему включают эжектор. Включение аварийной вентиляции должно происходить автоматически, как только перестанет работать основная вентиляция. Открывание проемов‚ через которые будет уходит грязный воздух нужно осуществлять дистанционно.

Патрубки и решетки предназначенные для выхода воздуха при работе аварийной вентиляции размещают в местах наиболее вероятной концентрации опасных веществ в большом объеме. Проемы, через которые удаляется воздух в аварийном порядке‚ не должны находиться в зонах, где постоянно находятся люди. На трубах и шахтах аварийной системы нельзя монтировать зонты.

Выбросы‚ аварийно выбрасываемые в атмосферу‚ нужно максимально рассеивать и не допускать чтобы они попадали на замкнутые зоны территории‚ прилегающей к зданию. ПДК контролируют посредством газоанализаторов‚ отрегулированных соответствующим образом.

Вентиляция против дыма

Основная задача противодымной вентиляции — как можно быстрее удалить дым из помещения или здания‚ заблокировать его распространение и защитить тем самым людей при их эвакуации.

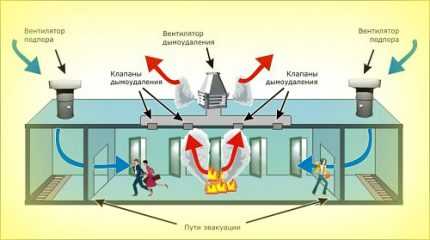

На фото — схема действия противодымной вентиляции. Ее монтируют в дополнение к основной вентиляции‚ чтобы гарантировать эвакуацию людей при возникновении пожара и отрезать пути расползания дыма

Устанавливают такую вентиляцию там, где при постоянном присутствии большого количества людей‚ невозможен приток воздуха естественным путем. Это лифты‚ лестничные клетки‚ глухие коридоры и им подобные места. В основу работы противодымной вентиляции заложена приточно-вытяжная схема.

Каналы, мощные вентиляторы, входящие в состав вентиляции‚ обладают повышенной огнестойкостью и способностью не поддаваться деформации под продолжительным действием высоких температур. Участки системы оснащены двумя видами клапанов — противодымным и огнесдерживающим. Составляющими противодымной системы являются и прочные‚ непроницаемые для газов и дыма экраны и двери.

Чтобы избежать неприятностей во время осуществления эвакуации людей‚ в конструкцию противодымной вентиляции закладывают 2 вида управления — автоматическое и дистанционное ручное. В систему обязательно включают элементы, оповещающие о возникновении пожара:

• извещатели‚ при срабатывании которых‚ автоматом происходит открывание вытяжных вентиляторов и дымовых клапанов;
• сигнал «Пожар» на центральном пульте;
• включение противодымной вентиляции вручную.

Дымовыводящие клапаны распределяют равномерно под потолком. Площадь охвата не должна превышать 900 м². Систему зонируют на секции‚ и кроме люков и клапанов‚ оснащают дымососами. Она не только отводит дым‚ но и удаляет угарный газ‚ мелкие взвеси, образующиеся при горении.

Выводы и полезное видео по теме

Это видео — своеобразный ликбез о вентиляции. Здесь подробно рассмотрено само понятие вентиляции и охвачены все вопросы касающиеся ее грамотного проектирования:

Мастер-класс по монтажу вентиляционной системы:

Как руководители предприятий, так и частные застройщики должны понимать, что от эффективности вентиляции зависит нормальная жизнедеятельность тех‚ за кого они отвечают. Иногда под вопросом оказывается и жизнь людей. Упускать этот момент и экономить на нем нельзя.

sovet-ingenera.com

» Естественная вентиляция дома

Естественная (или природная) вентиляция дома, как и следует из ее названия, обеспечивает вентиляцию помещений без помощи дополнительного оборудования. Принцип природной вентиляции был известен еще в древнем мире и со временем не утратил своей популярности, даже не смотря на появление различного оборудования принудительной вентиляции.

Принцип действия и преимущества естественной вентиляции

В основе естественной вентиляции заложен принцип циркуляции воздуха под действием перепада температур или давления в середине помещения и снаружи. На качество системы влияют такие факторы, как высота здания, скорость ветра, температура. Для расчетов системы пользуются двумя основными факторами: давлением и температурой.

Природная вентиляция часто становится основной системой вентиляции в частных домах, поскольку имеет целый ряд преимуществ в сравнение с принудительной. Во-первых, в первом случае не нужно устанавливать дорогостоящее оборудование (кондиционеры, вентиляторы и т.д.). Если оно и устанавливается, то только в качестве дополнительных элементов. Естественная вентиляция представляет собой специально обустроенные каналы в стенах, которые функционируют без каких-либо электроприборов. Также это значительно сокращает электропотребление, что позволит сэкономить на оплате электричества.

Во-вторых, естественная вентиляция имеет простую конструкцию, что позволяет легко ее смонтировать, а также обслуживать на протяжении всего срока службы, не прибегая к помощи специалистов, чего не скажешь о монтаже и обслуживании дорогостоящего электрооборудования принудительной вентиляции.

В-третьих, система естественной вентиляции при необходимости может комбинироваться с элементами принудительной вентиляции, например, со сплит-системами, встроенными вентиляторами, фильтрами воздуха и т.д.

Недостатки естественной вентиляции

Несмотря на ряд безусловных преимуществ естественная вентиляция имеет и ряд недостатков, среди которых зависимость ее эффективности от перепадов давления и температуры воздуха, наличия и силы ветра. Для учета всех влияющих на работу системы факторов на этапе ее проектирования проводятся необходимые расчеты величины и сечения каналов.

Кроме того через каналы естественной вентиляции уходит большое количество тепла до 50%.

Проектирование естественной вентиляции

Как ни странно, но современные строительные материалы, которые обеспечивают надежную теплоизоляцию помещений и даже определенную их герметичность, усложняют проектирование системы вентиляции, которая напрямую зависит от естественной разницы между температурами в доме и на улице. К таким материалам относят стеновые блоки, металлопластиковые окна, различные утеплители. Конечно, отказываться от них не нужно, а вот учитывать их наличие при проектировании системы вентиляции необходимо.

Как правило, система естественной вентиляции представляет собой специальные вытяжные каналы, проходящие внутри стен помещений. На этапе проектирования здания на его плане указываются места расположения каналов, а также их конструктивные особенности, которые зависят от условий эксплуатации и требований к системе.

Есть общие принципы, разработанные проектантами, которые позволяют добиться наибольшей эффективности работы системы. Ниже приведены некоторые из них.

• Вытяжной канал должен выходить на крышу дома, и чем выше будет выход, тем лучше будет тяга в канале. Это объясняется перепадом давлений, который возрастает с высотой постройки.
• При обустройстве вентиляционных каналов внутри стен не нужно усложнять их конструкцию. Сечение каналов должно быть постоянным, поверхность – чистой и гладкой. Это позволит уменьшить сопротивление при проходе воздуха через канал и защитит его от накопления в нем пыли, обеспечивая максимально допустимую тягу и не создавая лишних препятствий для прохождения воздуха.
• Каналы естественной вентиляции можно смонтировать самостоятельно, используя для этого специальные блоки. Систему можно обустроить даже в уже готовой постройке.
• Для того, чтобы из помещений удалялся воздух, в каналах проделывают специальные оконца в каждом из помещений и закрывают из заборными сетками. Внизу канала должны быть типовые герметичные смотровые заслонки, которые обеспечивают удаление из каналов мусора и пыли.
• Кроме удаления воздуха нужно также позаботиться о его притоке. Для этого организовывают приточную вентиляцию, принцип работы которой такой же, как и у вытяжной, а их каналы имеют аналогичную структуру. Окошки для входа воздуха располагаются на первом этаже и защищаются решеткой с жалюзями, которые дают возможность регулировать подачу воздуха.

Что нужно учесть при устройстве вентиляции?

Проектирование вентиляционной системы лучше доверить профессионалам, которые знакомы со всеми нормативными требованиями к ней, а также знают, как правильно провести расчет и подобрать нужные материалы. Но есть несколько правил, которые помогут выполнить монтаж самостоятельно под руководством специалистов.

Уже на начальной стадии проектирования дома нужно позаботиться о разработке отдельного проекта вентиляционной системы. Самостоятельно Вы вряд ли справитесь с этой задачей, поэтому лучше заказать проект у инженеров-проектировщиков.

Если кроме естественной вентиляции предусмотрена также установка принудительной системы, об этом также нужно позаботиться заранее – на стадии проектирования. На планах указываются вентиляционные каналы, а также места установки электрооборудования принудительной вентиляции: кондиционеров, воздушных фильтров, вентиляторов и т.д.

При обустройстве системы вентиляции в подвальных помещениях для них организовывают отдельные каналы с выходом за пределы крыши. При этом окно приточного канала должно находится на уровне подвального пола, а вытяжного – под самым потолком помещения.

Это основные рекомендации по монтажу вентиляционной системы, которые наверняка помогут тем, кто решился собственноручно обустроить ее в своем доме. Они позволят избежать наиболее распространенных ошибок, которые допускаются при обустройстве системы.

Особенности естественной вентиляции квартиры с пластиковыми окнами

Пластиковые окна из-за своей герметичности практически к нулю сводят работу естественной вентиляции. Это приводит к образованию удушливого воздуха, выпадания конденсата на окнах и образованию грибка и плесени на стенах. Есть ли выход из данной ситуации. Да, есть! Смотри видео ниже.

prostostroy.com

преимущества и недостатки вентиляционных систем

Правильно организованная система вентиляции регулирует движение воздушных масс в помещениях, с ее помощью контролируется влажность, подача свежего воздуха, устранение загрязненного. Она необходима для комфортного микроклимата, который влияет на здоровье и работоспособность человека. Система вентиляции продлевает срок эксплуатации здания, не допускает проявление грибков и плесени. Во время составления проекта здания обязательно проводится расчет воздухообмена, с помощью которого подбираются конкретные виды вентиляции. Преимущества и недостатки вентиляционных систем рассмотрим в данном обзоре.

Организация вентиляции в частном доме

Читайте в статье:

Что такое вентиляция и для чего она нужна

Вентиляция в зданиях устраивается для организации воздушных потоков, замены загрязненного воздуха чистым. Чтобы не происходило скопление пыли, обменные процессы должны быть налажены с определенной частотой и скоростью. Ежедневно для уборки используются средства бытовой химии. В помещениях с плохой вентиляцией пыль оседает, повышается концентрация химических соединений и влажность.

У людей, работающих в таких помещениях, появляются головные боли, ощущение песка в глазах, снижаться работоспособность. Может появиться аллергический насморк. И как следствие, снижение иммунитета и частые респираторные и вирусные заболевания.

Классификация систем вентиляции

Вентиляция – самый востребованный комплекс инженерных мероприятий. Чтобы подобрать оптимальный воздухообмен, нужно знать ее основную классификацию:

• по принципу воздухообмена она делится на принудительную и естественную;
• смешанная – бывает приточная и вытяжная;
• по месту организации – местная и общая;
• по инженерной организации – канальная и бесканальная.

Разберемся в особенностях каждого вида вентиляционных систем.

Естественная

Естественная вентиляция в частном доме устраивается обычным проветриванием. Дополнительные агрегаты не применяются. Ее действие основано на естественных физических процессах. Обмен воздушных масс происходит благодаря разнице температур и атмосферного давления. Потоки свежего воздуха направляются в помещения силой ветра, выталкивая загрязненные массы наружу.

Для направления организованных потоков применяются воздуховоды. Их размещение закладывается при проектировании. При этом учитывается тип строительных материалов. Например, кирпичная кладка или дерево лучше пропускают воздух, чем бетонные конструкции.

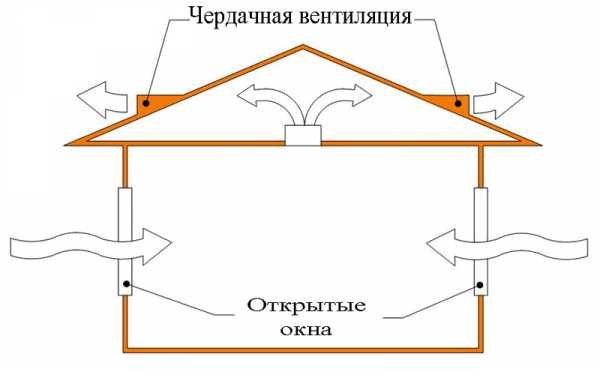

Организация естественной вентиляции

Механическая (принудительная)

Для организации механической вентиляции используются специальные устройства, которые принудительно направляют воздушные потоки. Отличие от естественной – организованное увлажнение, очистка и контроль температурных режимов воздуха. Дополнительно вентиляция снабжается системой фильтрации, пылеуловителем, нагревательным блоком и вентилятором. Весь цикл работ и экономический анализ закладывается на стадии проектирования.

Приточная и вытяжная вентиляция

Системы можно классифицировать по принципу организации вентиляции:

Тип вентиляции	Описание
Приточные	Разновидность механического обмена при помощи организации принудительной вентиляции в частном доме. Загрязненные потоки выводятся наружу при помощи естественного проветривания.
Вытяжные	Организация процесса налажена при помощи вытяжных вентиляторов, которые удаляют загрязненные массы. Она устраивается дополнительно к естественному проветриванию.

В состав приточной вентиляциивходят следующие элементы и оборудование:

• приточные вентиляторы для обеспечения поступления воздушных масс;
• шумоглушители – для погашения шума, который издает агрегат;
• нагреватель – оценить его можно в прохладное время года;
• воздухозаборная решетка – с ее помощью происходит фильтрация воздуха, который поступает с улицы;
• фильтры (тонкой, особо тонкой и грубой очистки) – очищают воздушные потоки от разных примесей;
• клапанызадерживают воздух извне в период отключения системы;
• воздуховоды, по которым проходят потоки воздуха.

Приточно-вытяжная вентиляция

Сбалансированная работа приточных агрегатов с вытяжными способствует обеспечению оптимальной замены загрязненных масс свежим воздухом. Правильная организация процесса должна контролировать обмен потоков и в соседних комнатах.

Организация перемешивания воздуха в помещении и вытеснения потоков наружу является одним из видов таких систем. Воздух с улицы попадает в помещение благодаря диффузорам, перемешиваются с загрязненными воздушными массами. Удаление отработанных потоков происходит при помощи специальных клапанов.

Водораспределитель устанавливается на полу. Свежий воздух поступает с улицы, в помещении он направляется вверх, вытесняя собой загрязненный. Отработанный удаляется через вентиляционный решетки, которые установлены на потолке.

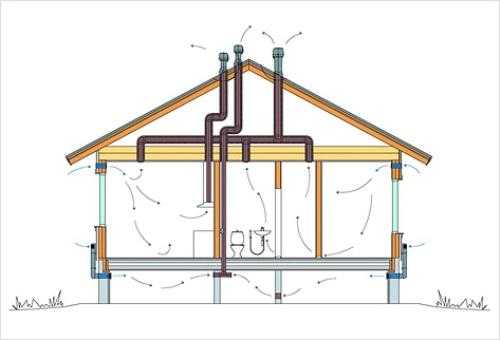

Организация приточно-вытяжной системы

Виды вентиляции, преимущества и недостатки вентиляционных систем

Чтобы выбрать оптимальный процесс воздухообмена, нужно знать все положительные и отрицательные стороны каждой вентиляционной системы.

Плюсы	Минусы
Естественная
Организация притока воздуха путем проветривания без дополнительных затрат	Зависимость от климатических условий.
Механическая
Выполнение любой очистки воздуха. Они не зависят от изменения погоды.	Высокое энергопотребление. Устройство системы требует больших затрат, чем естественное вентилирование.
Приточная и вытяжная
Можно подобрать систему с необходимым комплектом установок.	Организацию систему нужно планировать на этапе проектирования. Высокое энергопотребление.
Приточно-вытяжная
Не требуется установка дополнительного оборудования, что снижает затраты на организацию системы.	Требуется периодическая очистка вентиляционных каналов. В прохладное время есть вероятность их замерзания. При неправильной установке трубы может возникнуть эффект обратной тяги в вентиляции частного дома. Система работает на разнице температурных режимов, это значит, что эффективным вентилирование будет только в ночное или прохладное время года.

Виды воздуховодов для вентиляции

Организация движения воздуха устраивается по специальным каналам при помощи воздуховодов. Главное их назначение – бесперебойная транспортировка потоков для создания комфортного климата в помещении.

Функциональность воздуховодов в прямой зависимости от следующих факторов:

• формы конструкции;
• материала изготовления — металл или пластик. Металлические воздуховоды работают под большой нагрузкой и используются на производстве. Благодаря разнообразию видов и размеров пластиковых воздуховодов для вентиляции можно собрать канал любой сложности. Кроме того, пластик поглощает шум;
• размера внутреннего сечения (круглой или прямоугольной формы) конструкции.

Воздуховоды можно разделить на жесткие и гибкие, которые применяют в случае соединения нескольких каналов. Можно устраивать комбинированные системы.

Ассортимент пластиковых воздуховодов

Виды вентиляторов для механической вентиляции

Вентилятор нужно подбирать с учетом геометрических параметров помещения и его назначения. В квартирах это особенно актуально для кухни и санузлов, в которых окна для естественного проветривания устанавливаются редко. В связи с этим, запахи распространяются по всей квартире. Помочь в этом сможет установка вентилятора.

При выборе нужно учитывать следующие параметры:

• производительность;
• производимый шум;
• защищенность от повышенной влажности и от повышенных температур;
• удобная функциональность.

Производители предлагают устройства, которые можно разместить в оконном проеме, в санузле, на кухне. Они могут иметь более высокую производительность для установки в общественных зданиях и на производстве.

Центробежный вентилятор

Местная и общеобменная системы вентиляции

Системы вентилирования могут обслуживать определенные места или все площади в целом.

Местная вытяжная вентиляция

Если нужно удалить загрязненный воздух из определенных мест или требуется организовать приток свежего воздуха в определенные зоны, можно использовать местную вентиляцию. Она подходит для локальной организации воздухообмена, чтобы загрязненные массы не распространялись по всему помещению. Точечная организация вентиляции используется в промышленности или на производстве над рабочими местами. В частном доме можно установить местную вытяжную вентиляцию над плитой.

Организация местной вентиляции

Общеобменная вентиляция: что это такое

Такая система вентилирования помогает очистить воздух во всем помещении. Можно устроить как приточную, так и вытяжную системы, причем первую необходимо выполнить с подогревом и системой фильтрации наружных потоков. Организацию общеобменной системы можно устроить при помощи вентилятора в оконном или дверном проемах, либо установить вентилятор с вытяжным воздуховодом.

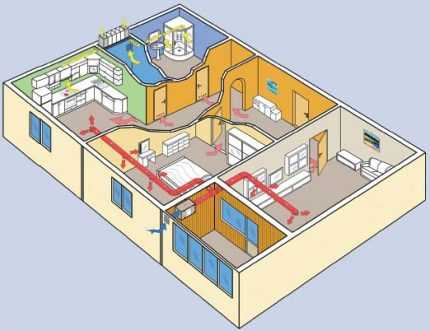

Организация общеобменной системы

Виды вентиляции производственных помещений

В промышленности организация вентиляции – это система мер, комплекс агрегатов и организация их обслуживания для поддержания оптимального микроклимата на производстве, стабильного воздухообмена и удаления загрязненных потоков.

• по способу организации воздухообменных процессов можно устанавливать естественную и механическую системы;
• по функциональности – приточные или вытяжные;
• по локализации — местную или общеобменную;
• по способу организации циркуляции воздуха – бесканальную либо канальную.

Производственная вентиляция

Канальная и бесканальная система вентиляции

Устройство вентиляции в частном доме может быть выполнено канальным или бесканальным способом.

Канальные организованы системой трубопровода (воздуховода), по которой происходит транспортировка потоков. Они компактны, есть возможность скрытой установки. Их можно установить на потолке, спрятав за навесными конструкциями, или в шахтах и нишах.

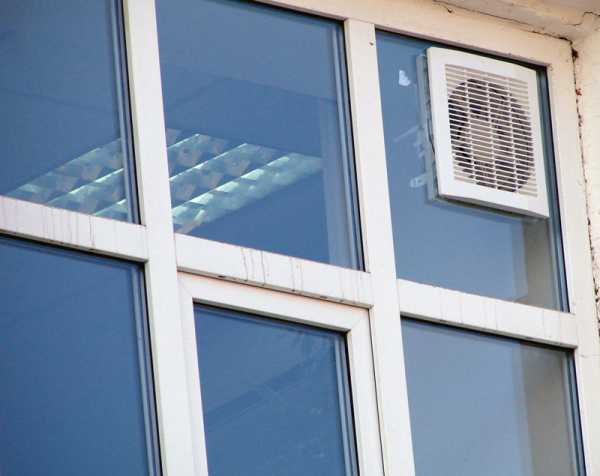

Бесканальные работают при помощи вентиляторов, например, в оконном или дверном проеме. Потоки воздуха проходят через форточки или щели, что позволяет поддерживать комфортный микроклимат.

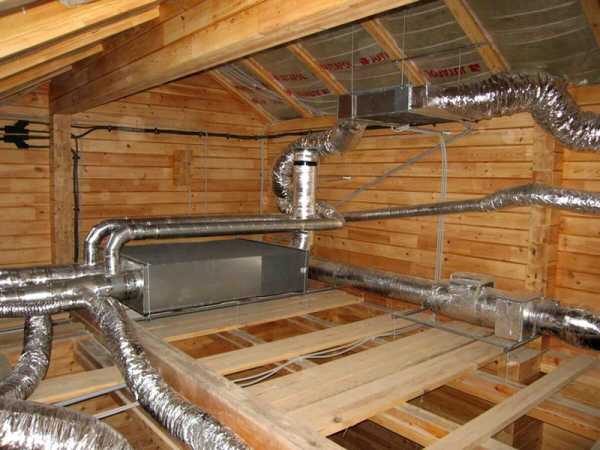

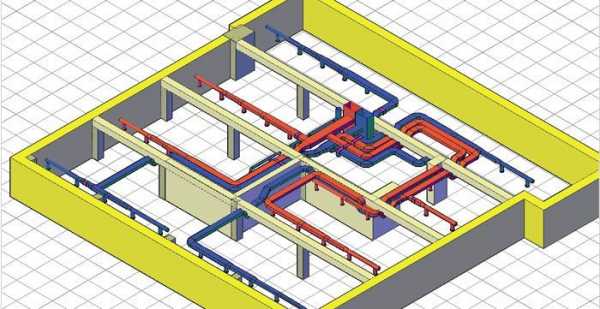

Канальная система вентилирования

Нюансы грамотного проектирования вентиляции

Грамотно составленный проект вентиляции частного дома обеспечит уютную обстановку на протяжении всего срока эксплуатации. Все расчеты должны ориентироваться на требования законодательства и строительные нормы и правила.

Можно самостоятельно разобраться, как правильно сделать вентиляцию в частном доме. Для этого нужно знать основные этапы проектирования:

1. Выполнение расчетов для определения оптимального воздухообмена. Это необходимо для подбора вентилятора и воздуховодов.
2. Построение схемы, при помощи которой подбирается необходимое сечение воздуховода.
3. Расчет показателей шума, который производит вентиляционные агрегаты.
4. Составление чертежей.
5. Подготовка ПСД.

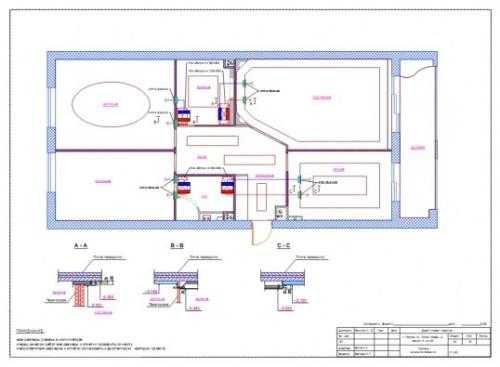

Проект воздухообмена частного дома

Расчет вентиляции в частном доме

В частном доме планирование вентиляционной системы может быть выполнено при помощи расчетных параметров либо по упрощенной схеме.

Основной параметр расчета естественной вентиляции – кратность обмена воздушных масс. Она определяет, сколько раз в течение часа буде произведен воздухообмен. Если кратность равна 1, это значит, что в течение часа воздушные потоки поменяются один раз. Значение 0,5 означает, что в течение часа заменится только половина объема воздуха.

Для помещений разного назначения установлены свои нормы кратности либо объема удаления загрязненных масс.

Помещение	t воздуха в прохладный период года, °C	Показатели
		Кратность	Объем, м³ / ч
Жилое помещение	18-20		3 на 1 кв. м.
Ванная	25		25
Уборная индивидуальная	18		25
Ванная, совмещенная с санузлом	25		50
Умывальная комната	25	0,5
Душевая	18	5
Общая уборная	16		50 – на 1 унитаз, 25 – на 1 писсуар
Гардеробная	18	1,5

Объем воздушных масс можно рассчитать по формуле:

L = n × V, где

• n – кратность воздухообмена;
• V – объем комнаты.

Данная формула поможет подобрать оптимальную систему вентилирования.

Подробная таблица нормативных показателей

Схемы систем вентиляции в частном доме

Грамотную схему обеспечения вентиляции составит только профессионал. Можно предварительно подготовить ее самостоятельно. При этом нужно знать некоторые нюансы:

• в цепочке вентилируемых помещений на первом месте стоят жилые комнаты;
• монтаж вытяжной трубы следует планировать выше конька кровли;
• при подборе воздуховодов нужно выполнить расчеты их сечения;
• вентиляция в частном доме из пластиковых труб должна быть тепло- и звукоизолирована. Если этим пренебречь, вечерами можно будет слышать из них завывание ветра.

Важно! В случае организации приточного поступления воздуха, чтобы не нарушить уютный микроклимат, нужно установить нагревательные элементы. Комфортная температура внешних потоков не должна быть ниже +18°С.

При организации воздухообмена частного дома нужно учитывать вспомогательные помещения: чердак, подвал, бассейн, баню, гаражи котельную. Все помещения нужно объединить в одну разветвленную систему с мощным оборудованием и разными параметрами воздухообмена с учетом назначения помещений.

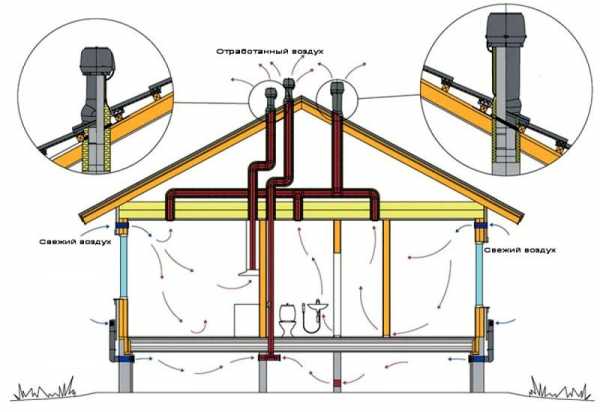

Схема движения воздуха в частном доме

Обустройство вентиляции в частном доме

В частном доме можно выполнить централизованную или локальную систему вентилирования.

Центральная вентиляция

Она устраивается по принципу приточно-вытяжной. Все каналы сводятся в одну установку, в которой монтируется приточный или вытяжной вентилятор, дополненный системой очистки, нагревательными элементами и автоматическим управлением. Все движения воздушных масс циркулируют в принудительном режиме.

Система имеет некоторые недостатки:

• высокую стоимость;
• необходимость прокладки трубопровода большого диаметра;
• привлечение к монтажу профессионалов;
• выделения отдельного помещения для оборудования.

Для небольших частных домов целесообразно выбрать локальную систему вентилирования.

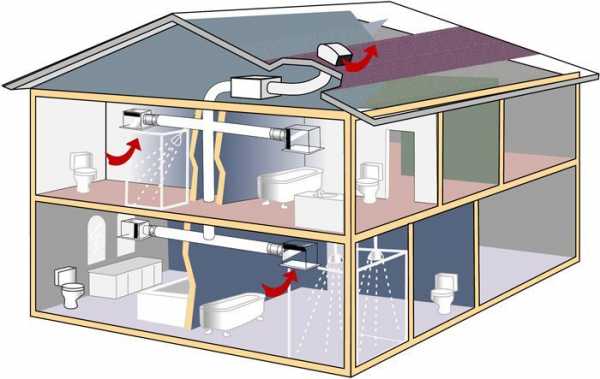

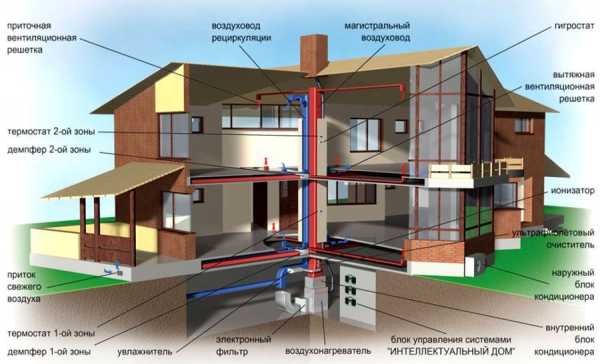

Центральная вентиляция на автоматическом управлении

Локальная вентиляция

Она представляет собой небольшую установку, которая рассчитана на организацию воздухообмена в одном помещении. Дополнительно она снабжена вентилятором, теплообменником, фильтрами, ионизатором и нагревателем. Внешний вид схож с кондиционером. Она может полностью решить проблему воздухообмена во всем доме, кроме санитарных комнат, подвала или кухни. Для них можно организовать естественное вентилирование. При установке локальной системы помощь профессионалов не требуется, ее нетрудно установить своими руками, что значительно сэкономит затраты на ее приобретение.

Локальная установкаСтатья по теме:

Вентиляция своими руками в частном доме.Зачем нужна, разновидности систем и инструкция по их правильному монтажу, нюансы вентиляции различных помещений, рекомендации профессионалов – обо всем этом в нашем материале.

Заключение

Понятие об организации воздухообмена в помещении поможет выбрать оптимальную систему. Неправильно организованные процессы влияют не только на здоровье, но и на производственные процессы в целом. Повышенная влажность, скопление пыли, паров или тепла негативно влияют на эксплуатационные характеристики здания. Негативно влияют на воздухообмен и пластиковые окна, герметичные конструкции которых препятствуют проникновению свежего воздуха.

Надеемся, что приведенные доводы будут полезны. Если остались вопросы в организации вентиляционной системы, наша команда с удовольствием их обсудит. Выскажите свое мнение и пожелания в комментариях.

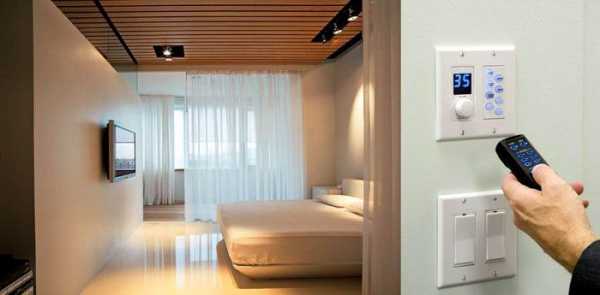

Автоматическое управление вентиляцией

С принципом воздухообмена можно ознакомиться в видео ниже:

seti.guru

Виды вентиляции, ее устройство. Установка вентиляции

Каждое здание должно оснащаться эффективной вентиляционной системой, ведь постоянный воздухообмен также важен, как хорошая система отопления или качественная вода. Учеными уже давно была установлена связь между развитием в домах ряда негативных явлений и неправильной вентиляцией. Таким образом, хороший воздухообмен помещений необходим не только для продления срока эксплуатации здания, но и для поддержания нашего здоровья.

Для чего нужна вентиляция?

Главная цель вентиляции – это организованная подача в помещение свежего воздуха и последующая замена (или удаление) загрязненного воздуха. Воздухообмен должен осуществляться с определенной частотой. В строениях с плохой вентиляционной системой скапливается очень много пыли, микроскопических химических веществ (регулярное использование средств бытовой химии). Повышенная влажность способствует образованию плесени, а в воздухе наблюдается высокая концентрация грибковых спор.

Человек, работающий или проживающий в таком здании, может жаловаться на жжение в глазах, головные боли, проблемы с концентрацией внимания и быструю утомляемость. Повышенная влажность в строениях и плохая вентиляция помещений приводит к конденсации и образованию капелек влаги на потолках и стенах.

Подобные условия становятся идеальными для развития грибков, негативно влияющих на здоровье человека и приводящих к постепенному разрушению здания. Также перечисленные факторы очень часто являются причиной большинства респираторных заболеваний, а для людей, склонных к аллергии, представляют серьезную угрозу их здоровью.

Классификация систем вентиляции

Вентиляционные системы классифицируются по четырем основным способам:

1. По способу создания для циркуляции воздушного потока:

• искусственная вентиляция;
• с естественным приводом.

2. По назначению:

• вытяжные системы;
• приточные.

3. По зоне обслуживания:

• общеобменные системы;
• местные.

4. По конструктивному исполнению:

• бесканальные системы;
• канальные.

Основные виды вентиляции

Различают следующие основные виды вентиляционных систем:

1. Естественная.
2. Механическая.
3. Вытяжная.
4. Приточная.
5. Приточно-вытяжная.
6. Местная.
7. Общеобменная.

Естественная вентиляция

Как можно догадаться, такая вентиляция создается естественным путем, без использования вентиляционных агрегатов, а только посредством естественного воздухообмена, потоков ветра и разницей температуры на улице и в помещении, а также за счет колебания атмосферного давления. Такие виды вентиляции сравнительно недорогие по стоимости, а главное, их легко монтировать. Однако такие системы напрямую зависят от климатических условий, поэтому не способны справиться со всеми проблемами.

Механическая

Когда осуществляется принудительная замена отработанного воздуха на поток свежего – это и есть механическая вентиляция. В данном случае применяется специальное оборудование, которое позволяет отводить и подводить воздушный поток в помещение в необходимом объеме, независимо от изменяющихся климатических условий.

В таких системах воздух при необходимости подвергается различным видам обработки (увлажнение, осушение, охлаждение, нагревание, очистка и многое другое), что практически невозможно организовать в естественных вентиляционных системах.

На практике очень часто применяют смешанные виды вентиляции, которые одновременно совмещают механическую и естественную системы. Для каждого конкретного случая выбирается наиболее оптимальный способ вентиляции в санитарно-гигиеническом отношении, а также, чтобы она была технически и экономически рациональна. Механическую систему можно устанавливать как для всего помещения (общеобменная), так и на конкретном рабочем месте (местная вентиляция).

Приточная

Посредством приточных систем осуществляется подача чистого воздушного потока в вентилируемые помещения, который сменяет загрязненный. При необходимости приточный воздух подвергают специальной обработке (увлажнение, нагревание, очистка и т. д.).

Вытяжная

Такая система предназначена для удаления из помещения загрязненного воздуха. В большинстве случаев в помещениях предусматриваются одновременно вытяжные и приточные виды вентиляции. Важно, чтобы их производительность была сбалансированной, с учетом возможности поступления воздушного потока из смежных помещений или в смежные помещения.

Также в помещениях может устанавливаться только приточная или только вытяжная система. В таком случае воздух поступает в помещение из смежных комнат или снаружи через специальные проемы, либо перетекает в смежные помещения, или же удаляется из данного помещения наружу.

Местная вентиляция

Это система, при которой воздушный поток направляется в определенное место (местная приточная система), и загрязненный воздух удаляется из мест скопления вредных выделений — местная вытяжка (вентиляция).

Местная приточная система

Воздушные души (сосредоточенный воздушный поток с повышенной скоростью) относятся к местным приточным вентиляционным системам. Их основной задачей является подача чистого воздуха к постоянным рабочим местам, снижение температуры воздуха в их зоне, обдув рабочих, которые подвергаются интенсивному тепловому облучению.

Воздушные завесы (у печей, ворот и т. д.) также относятся к местным системам вентиляции, они изменяют направление воздушного потока или создают воздушные преграды. Такая вентиляционная система, в отличие от общеобменной, требует меньших затрат. В помещениях производственного назначения при выделении вредностей (теплоты, влаги, газов и т. д.) обычно применяется смешанная схема вентиляции: местная (приток и местные отсосы) — для обслуживания рабочих мест, и общая — для устранения во всем объеме помещения вредного воздуха.

Местная вытяжная система

Когда вредности (пыль, газ, дым) и тепло выделяются локализованно, к примеру, от плиты на кухне или станка на производстве, применяют местную вытяжную вентиляционную систему. Она улавливает и отводит вредные выделения, предотвращая их последующее распространение по всему объему помещения.

К таким системам относятся местные и бортовые отсосы, вытяжные зонты и многое другое. Также к местной вытяжной вентиляции относят воздушные завесы – воздушные преграды, которые не дают воздушному потоку проникать с улицы в помещение или из одного помещения в другое.

Общеобменная вентиляция

Такая система предназначена для осуществления вентиляции помещения в целом или его значительной части. Общеобменная вытяжная схема вентиляции предусматривает удаление воздуха из всего обслуживаемого помещения равномерно, а общеобменная приточная система подает воздушный поток и распределяет его по всему объему помещения.

Естественная или механическая система: какую выбрать?

Для комфортного существования человеку требуется не только тепло, но и чистый, свежий воздух. Причем свежий воздух человеку необходим постоянно и в большом количестве. Важна также и объемная скорость движения воздушного потока в комнате. При естественной системе скорость значительно ниже, чем при механической вентиляции.

Но воздухообмен, который достигается посредством механической системы, намного выше, чем при естественной вентиляции.

Кроме того, при механической системе вентиляционные каналы, по сравнению с естественной вентиляцией, имеют меньший размер. Это обусловлено нормируемой скоростью движения воздушного потока в вентиляционных системах. Согласно СНиП «Отопление, вентиляция и кондиционирование», для механической системы скорость движения воздуха должна быть от 3 до 5 м/с, для естественной вентиляции – 1 м/с. Другими словами, чтобы пропустить через систему один и тот же объем воздуха, у естественной вентиляции размеры каналов будут в 3-5 раз больше.

Очень часто при возведении зданий просто нет возможности пропустить такие большие каналы. Кроме того, при естественной системе протяженность воздуховодов не может быть большой, так как создаваемое разницей плотностей воздуха давление очень мало. В связи с этим при больших площадях попросту не обойтись без механической вентиляции.

Вентиляция помещений – главные составляющие

В состав отопления, вентиляции и кондиционирования входит масса агрегатов, обеспечивающих высокоэффективную циркуляцию воздушных масс в помещении. Важно, чтобы проект вентиляции, а также размещение устройств было выполнено в соответствии с действующими нормами и правилами (ТКП, СНиП).

Вентиляционные системы могут быть снабжены каналами или же их не иметь – все зависит от конструктивных особенностей помещения.

Важно помнить, что вентиляция является серьезным и значимым элементом, поэтому как к проектированию, так и к подбору оборудования необходимо подходить грамотно. Стоит также обратить внимание, что для организации регулируемого воздухообмена применяются универсальные и самые разнообразные агрегаты. Наиболее доступными и простыми считаются вентиляторы – они могут быть радиальными, осевыми и диаметральными.

Кроме того, в помещении могут устанавливаться вентиляционные установки, которые монтируются в специальных каналах – воздуховодах, либо же на крыше зданий. Также установка вентиляции предполагает устройство воздушных клапанов, заслонок, распределительных элементов и решеток, которые позволяют сделать движение воздушного потока в помещении максимально эффективным.

Основные параметры вентиляционных систем

1. Производительность. При расчете данного параметра необходимо учитывать количество бытовой техники, количество проживающих в доме людей, а также площадь помещений. Следует рассчитать, какое время и какой объем понадобится вентиляционной системе для вывода загрязненного воздуха и последующего заполнения чистым. Для коттеджей наиболее оптимальное значение воздухообмена считается от 1000 до 2000 м³/ч. Для расчета площадь помещения умножается на его высоту и на 2.
2. Уровень шума. Чем выше скорость работы вентиляции, тем, соответственно, больше уровень шума. Не нужно приобретать чересчур «быстрые» системы. Если первый пункт будет рассчитан правильно, то вам удастся не только сохранить свой бюджет, но и спокойный сон. В таком случае установка вентиляции будет правильной. Также не стоит покупать воздуховоды с заниженными показателями, так как их будет тяжело правильно установить, и они не смогут во время работы выдержать нагрузки. Для коттеджа приемлемая средняя скорость воздушного потока составляет от 13 до 15 м/с.
3. Еще одним немаловажным параметром является мощность. Температуру поступающего в помещение воздуха регулирует калорифер. Согласно СНиП «Отопление, вентиляция и кондиционирование», температура не должна превышать +16°C. В зависимости от предполагаемого места установки прибора, рассчитывается мощность калорифера. Важно, чтобы он мог работать и при минусовых температурах в зимний период времени. Выбирая мощность, следует ориентироваться на максимальный плюсовой и минусовой показатели температуры. Если на улице максимальная минусовая температура -10°C, то калорифер должен нагревать воздух как минимум на 26°C. К примеру, для офисных помещений может использоваться до 50 кВт мощности, для квартиры вполне достаточно и 1-5 кВт.

Еще на этапе проектирования необходимо определить точки крепления вентиляционного оборудования, как основного, так и вспомогательного. В данном случае имеются некоторые ограничения – не рекомендуется устанавливать оборудование над источниками тепла (печь, камин и др). Важно, чтобы проект вентиляции полностью соответствовал требованиям, которые предъявляются к нормативно-технической документации.

Устройство вентиляционной системы предполагает следующие основные этапы:

1. Подготовка.

• Выполняется разметка мест предполагаемой установки вентиляционных устройств.
• С учетом запаса (2-3 сантиметра) выдалбливаются отверстия. Запас требуется для комфортного монтажа системы.
• Подчищаются края отверстий.

2. Устройство вентиляции.

• Передняя часть вентилятора устанавливается в отрезок трубопровода.
• Затем конструкция размещается в отверстии.
• Пространство между вентилятором и стеной заливается пеной.

3. Монтаж электрики.

• В стене выполняются борозды под кабель.
• В получившиеся отверстия укладывается кабель к вентилятору.
• Кабель закрепляется при помощи скоб.

4. Отделочные работы.

• На выключатель вентилятора устанавливается защитный короб.
• Герметиком промазываются все стыки вентиляционной системы.
• Борозды с проводкой, а также места примыкания системы к стене отштукатуриваются и шпаклюются.

Система полностью готова к запуску. Это несложная вентиляция, цена такой системы будет зависеть от стоимости вентилятора.

Заключение

Системы отопления, вентиляции и кондиционирования являются неотъемлемой частью современного офиса, дома или любого другого объекта недвижимости. Данные системы состоят из самых инновационных и современных агрегатов, проектируются в зависимости от конструктивных особенностей здания, позволяя в значительной степени сэкономить на отоплении.

Важно помнить, что грамотно спроектированная и установленная вентиляционная система – это залог создания в помещении оптимального микроклимата.

fb.ru

преимущество и недостатки вентиляционных систем

Воздухообмен в помещениях – это одно из основных требований организации нормального микроклимата, который должен поддерживаться все время. Существуют нормативы этого параметра в зависимости от назначения комнат. В нормах заложено, сколько раз за определенный промежуток времени воздух должен поменяться полностью. К примеру, на кухнях воздухообмен не должен быть меньше 12 м³/час. То есть, за один час из кухни должно быть выведено 12 м³ воздушной массы, и столько же должно зайти свежего воздуха. Все это может обеспечить вентиляционная система, которая закладывается в проект строительства здания. В этой статье будем рассматривать виды вентиляции, преимущества и недостатки вентиляционных систем, а также в каких помещениях какие системы лучше устанавливать.

Простая вентиляция одноэтажного дома

Содержание статьи

Что такое вентиляция

Из выше сказанного уже можно представить, что вентиляция – это совокупность специальных приспособлений, с помощью которых организуется воздухообмен. И даже проветривание тоже можно отнести к этой категории. Но давайте учитывать тот факт, что сам вопрос, что такое вентиляция, не может определить всю широту изучаемой нами темы. То есть, одной фразой, что это организация воздухообмена, не обойтись. Потому что это разноплановая инженерная сеть со своими специфичными нюансами и требованиями. Поэтому в первую очередь надо разобраться с классификацией систем вентиляции.

Классификация систем вентиляции

Итак, вентиляционные системы делятся по разным критериям:

• по способу движения воздуха: естественная вентиляция и искусственная;
• по назначению, то есть, где будет создаваться давление: на вытяжную и приточную;
• по зонированию на местную (локальную) и общеобменную.

Можно классифицировать и по конструктивным особенностям вентиляторов, но здесь этого делать лучше не надо. Потому что это уже классификация оборудования.

Сразу же надо оговориться, что в независимости от того, в каких помещениях или зданиях организовывается вентиляционная система, используемые в ее конструкции оборудование, устройства и материалы, а также схемы, будут одинаковыми. Но у каждой разновидности есть свои плюсы и минусы. Поэтому, учитывая их, и надо подбирать вентиляционную сеть под условия ее эксплуатации.

Вентиляция с перетоком воздуха из комнаты в комнату

Естественная вентиляционная система

В основе естественной вентиляции заложены законы физики. Когда теплый воздух движется вверх, а холодный вниз. Поэтому в зданиях закладываются вертикальные каналы, по которым и происходит перемещения воздуха. Это хорошо видно на примере многоквартирных домов, в которых сооружаются вентшахты, пронизывающие здание от подвала до крыши. К этой шахте подсоединены каналы, соединяющиеся с квартирами.

Каналы обычно выводятся во влажных помещениях: кухня, ванная и туалет. Сами они не видны, но на стенах под потолком обязательно оставляются вентиляционные решетки, как вход в канальную сеть. Именно через них отработанный воздух и будет удаляться на улицу. Но сама вентиляция только на одной вентшахте работать не будет, потому что по законам физики, сколько воздуха удалено, столько его должно войти.

Схема, как должна работать естественная вентиляционная система

Поэтому необходимо организовать приток воздушных масс. Раньше об это не задумывались, потому что неплотности в окнах и входных дверях обеспечивали требуемый приток. Сегодня с установкой герметичных конструкций в виде пластиковых окон и герметичных дверей создалась проблема притока. А точнее, его полного отсутствия. А значит, воздухообмена в таких домах и квартирах нет.

Инженерная мысль решила и эту проблему с разных позиций. К примеру, с установкой в окнах специальных приспособлений или с врезкой в стены канальных клапанов. Вариантов предлагается сегодня немало, все они действенны и эффективны.

Естественную вентиляцию в частном доме организовать проще. Особенно воздушными клапанами. Их два вида: приточные и вытяжные. Первые устанавливаются под подоконниками над радиаторами отопления, через них свежий воздух будет проникать в комнаты. Кстати, место выбрано специально, чтобы холодный воздух тут же обогревался от отопления. Вторые монтируются под потолком на противоположной стене от приточных моделей. Можно таким способом организовать переток воздушных масс. Это когда приточные клапаны устанавливаются в одном помещении, а вытяжные в другом.

Стеновой и оконный воздушные клапаны

Теперь что касается преимуществ и недостатков естественной вентиляции. У нее один большой плюс – минимальные затраты на сооружение и никаких затрат в эксплуатации. И один большой минус – полная зависимость от климатических условий. Если на улице температура выше температуры внутри дома, то законы физики начинают действовать в обратном направлении, то есть, с улицы в помещения. При сильном ветре вентиляция работает эффективнее, чем в безветрие.

Принудительная (механическая) система

Принудительная вентиляция в частном доме – это система, в которую устанавливается вентилятор. Дополнительно могут быть использованы фильтры, нагревательные установки, увлажнители и другие приспособления, с помощью которых повышается качество приточного воздуха. Все всем остальном это все та же трубная разводка по той же схеме, как и естественная.

Плюсы	Минусы
Независимая система от климатических условий	Затратная система в плане денежных вложений
Можно легко подобрать мощность вентилятора под требуемый показатель воздухообмена	Непростой монтаж
Вентилятор можно устанавливать или на вытяжку, или на приток	Это энергозависимая вентиляция
Дополнительная опция – чистка воздуха

Основные составляющие приточной и вытяжной вентиляции

Приточная и вытяжная вентиляции относятся к категории принудительных систем. Из названий становится понятным, где должен устанавливаться вентилятор. В первом случае на приточных каналах, во втором на вытяжных.

Приточная схема

Самая простая установка, которая определяет приточную вентиляцию, это канальный вентилятор, он устанавливается внутри стены вблизи от пола или над радиаторами отопления. По внешнему виду это труба, в которую вмонтирован вентилятор. В стене делается отверстие диаметром, равным внешнему диаметру вентиляторной установки, куда она и вставляется. С двух сторон прибор закрывается декоративными решетками и подключается к сети переменного тока напряжением 220 вольт через розетку.

Канальный вентилятор, который вставляется в стену

Для небольших частных домов это идеальный вариант. Тем более есть всегда возможность, правильно подобрав канальное устройство, организовать переток через несколько комнат. При этом сам вентилятор лучше установить в служебном помещении. Такая схема будет работать в штатном режиме, если сечение вытяжного канала соответствует мощности вентилятора. Поэтому очень важно правильно провести расчет вентиляции в частном доме.

Вытяжная вентиляция

Самая простая в этой группе – это естественная система, в которой на вытяжном канале устанавливается вентиляторный агрегат. К примеру, это может быть установка на крыше, как показано на фото ниже.

Крышный вентилятор установлен на вентшахту

Можно воспользоваться опять канальными приборами, установив их под потолком. Кстати, кухонная вытяжка также является частью механической вентиляционной системы.

Приточно-вытяжная вентиляция

Из самого названия становится понятным, что это симбиоз двух предыдущих схем. Единственное отличие – это работа одного или двух вентиляторов, которые заключены в одном корпусе, и на вытяжку, и на приток. По понятным причинам сам аппарат обеспечить воздухообмен не сможет, поэтому от него по помещениям разбрасываются воздуховоды с диффузорами, через одни воздух подается в дом, через другие он выкачивается.

При этом схемы распределения воздушных масс могут быть двух видов:

1. Воздух подается в жилые помещения и способом перетока выводится через служебные: кухня, туалет и ванная. При этом приточные диффузоры устанавливаются под потолком.
2. Приточные массы подаются снизу у пола и тут же в помещении выводятся через вытяжные отверстия, расположенные на потолке.

Оба варианта затратны в плане большого количества воздуховодов, которые придется размещать строго по заранее спланированной схеме. При этом схема может оказаться достаточно сложной и разветвленной. Поэтому приточно-вытяжная вентиляция считается самой сложной в плане монтажа. Кстати, первый вариант называется способ удаления, второй – способ смешивания.

Приточно-вытяжная установка на чердаке в сборе

Плюсы и минусы вентиляционных систем разных видов

Из всех вышеописанных систем приточно-вытяжная – самая сложная и затратная в плане капитальных вложений. Хотя сегодня на рынке появились моноблочные модели, с помощью которые некоторые аспекты, а именно монтаж и эксплуатация, стали проще. Но данная разновидность вентиляции обеспечивает максимальную эффективность воздухообмена, плюс чистоту воздуха.

При этом поступающий с улицы воздух будет подогреваться за счет выводящего из комнат. То есть, внутри вентиляторной установки располагаются сопряженные в плоскостях трубы. По одной из них движется воздух на улицу, по другой с улицы. Именно через плоскость сопряжения и происходит обмен температурой. Подогрев – это важный аспект увеличения комфортности внутри комнат частного дома. Такой способ называется рекуперацией.

Схема рекуперации внутри приточно-вытяжной установки

Что касается по отдельности вытяжной вентиляции в частном доме и приточной, то сильных отличий у них друг от друга нет. Единственное, можно отметить тот факт, что естественную вентиляционную систему можно легко перевести в принудительную вытяжного типа, установив на вентшахте вентилятор. С принудительной так не получится.

Как провести расчет вентиляции в частном доме

В расчете вентиляции используется такой показатель, как кратность воздухообмена. О ней уже говорилось в начале статьи. Зафиксирован данный параметр СНиПом под номером 2.08.01-89* под названием «Жилые здания». Так вот в приложении №4 дана таблица, в которой кратность воздухообмена показана в зависимости от назначения комнаты. Не будем переписывать всю таблицу, укажем основные помещения:

Помещение	Кратность воздухообмена
Жилые	3 м³/час на каждый квадратный метр площади при высоте потолков 3 м
Кухня с электроплитой	60 м³/час
Кухня с газовой плитой: 2 конфорки 3 конфорки 4 конфорки
Ванная	25
Туалет	25
Совмещенный санузел	50

Теперь, что касается расчета. Для этого используется формула:

N = V x L, где

• N – производительность вентиляции,
• V — объем помещения,
• L — кратность воздухообмена.

Обратите внимание на кратность в жилых помещениях. В принципе, получается так, что она равна «1». То есть, за один час объем воздуха в них должен поменять полностью. Отсюда получается, что производительность вентиляции должна быть равна объему комнаты.

Но это всего лишь расчет, который основывается на нормативах. Сама же вентиляционная система – это воздуховоды, которые и должны обеспечивать необходимую проходимость воздушных масс. Поэтому и здесь есть свои нормы. К примеру, круглая труба диаметром 150 мм, а это сечение, равное 0,016 м³, обеспечивает проходимость 30 м³/час. Этот же параметр поддерживает воздуховод прямоугольного сечения 100×100 мм. При этом такой объем поддерживает высота стояка, равная 3 м. То есть, если эта величина будет меньше, соответственно и снизится производительность.

Внимание! Если в доме устанавливаются несколько вытяжных каналов, то их диаметр и длина должны быть одинаковыми.

Схема для примера расчета

Пример расчета. Вводные данные:

• общая площадь жилых помещений – 60 м²;
• в кухне эксплуатируется газовая 4-конфорочная плита;
• туалет и ванная раздельные;
• высота потолков – 3 м;
• приток со стороны жилых помещений, вытяжка из кухни, ванной и туалета.

В первую очередь рассчитывается объем приточного воздуха. Он равен объему жилых помещений: 60 × 3 = 180 м³/ч. Теперь надо рассчитать объем выводимого воздуха. Здесь придется обратиться к таблице:

• в кухне этот показатель равен 90 м³/ч,
• в туалете и ванной по 25.

В общем получается: 90 + 25 + 25 = 140 м³/ч. Теперь две полученные величины надо сравнить. Понятно, что 180 больше 140. Значит, производительность вентиляционной системы в данном конкретном случае будет 180 м³/час.

Этот расчет действителен и для естественной вентиляции, и для механической.

Обустройство вентиляции в частном доме

Вопрос, как сделать правильно вентиляцию в частном доме, в основном касается выбора вида системы. То есть, будет ли она естественной или принудительной. По этому поводу специалисты говорят только одно – если дом небольшой и строится в экологически чистом районе, то естественный вариант будет в самый раз.

Основная задача проектирования и сооружения – не допустить образования обратной тяги в вентиляции частного дома. То есть, чтобы отток воздуха происходил из помещений на улицу, а не наоборот. Такое иногда случается, если в доме установлен кондиционер, а значит, температурный режим летом внутри помещений низкий по сравнению с уличным.

Если дом больших размеров в несколько комнат, то надо использовать принудительную схему и лучше приточно-вытяжную. Потому что только так можно обеспечить объемный оборот воздуха.

Вентиляция большого частного дома должна быть только принудительной

Схема системы вентиляции в частном доме

Проектирование вентиляционной системы – одно из правил, которого надо придерживаться обязательно. Схему системы вентиляции частного дома можно нарисовать на бумаге своими руками. Здесь важна схематичность, а не точный расчет с выверенными размерами воздуховодов.

При этом надо обязательно учитывать несколько важных моментов:

1. Самые загрязненные в плане воздуха помещения должны располагаться в конце схематичной цепочки. Это кухня, ванная и туалет.
2. Отверстия для вывода должно располагаться в удобном месте, чтобы была возможность закладки шахты.
3. Приточные каналы располагаются в жилых помещениях.

Схема вентиляции в частном доме

Воздуховоды для вентиляции

Воздуховоды – это транспортные артерии, по которым перемещаются воздушные массы. Эффективность их работы зависит от трех критериев:

• форма,
• сечение,
• материал, из которого они изготавливались.

По форме сечения – это круглые или прямоугольные. Первые лучше пропускают через себя воздух, вторые проще в монтаже. По материалу – металлические или пластиковые. Первые чаще всего используются в производственных помещениях. Они легко выдерживают разные нагрузки. Вторые чаще используются в быту. Необходимо отметить, что пластиковые воздуховоды для вентиляции – это большое разнообразие видов и размеров.

Изготавливают пластиковые трубы из ПВХ, фторопласта, полипропилена и полиэтилена низкого давления. Последняя позиция гибкая, поэтому такие воздуховоды чаще используют для сложной разводки.

Пластиковые воздуховоды в системе вентиляции частного дома

Внимание! Сегодня кроме воздуховодов круглого сечения производители предлагают и прямоугольные пластиковые трубы. Их чаще всего используют, если необходимо провести открытую разводку, но при этом сделать так, чтобы воздуховоды не были видны.

Добавим, что вентиляция в частном доме из пластиковых труб – это список следующих преимуществ.

1. Стандартные размеры: диаметр – 100÷200 мм, у прямоугольных ширина 100 до 200 мм, высота от 50 до 200 мм. Все параметры соответствуют нормативам.
2. Небольшой удельный вес, что позволяет производить несложный крепеж.
3. Простота монтажа.
4. Гладкая внутренняя поверхность, что сокращает возможность наслоения мусора.
5. Долгосрочная эксплуатация.

Вентиляторы для принудительной схемы

К устройству принудительной вентиляции в частном доме надо подходить с позиции точного расчета и правильного выбора вентилятора. А выбирать его надо по конструктивным особенностям и производительности. Со вторым критерием разобрались, когда рассматривали правила проведения расчет вентиляционной системы. Что касается конструкций, то их три:

• осевые модели,
• центробежные,
• канальные.

Первые – это настенные или оконные приборы, которые устанавливаются изнутри помещений. Они небольших размеров и мощности, но эффективны для обеспечения воздухообмена в небольших частных домах.

Канальный вентилятор вставляется в воздуховод

Вторые – это мощные установки, которые часто называют «улитками». В частных домах их устанавливают лишь в том случае, если необходимо обеспечить отток большого объема воздушных масс с одного места.

Третьи – также являются бытовыми. О них уже упоминалось выше. Это цилиндрической формы приборы, которые устанавливаются в сквозное отверстие, сделанное в стене.

Статья по теме:

Бесшумные канальные вентиляторы для вытяжки. В публикации мы рассмотрим их виды, преимущества и недостатки, лучшие модели, технические характеристики, на которые обязательно стоит обратить внимание, и расскажем как правильно установить такой вентилятор и, при необходимости отремонтировать.

Местная и общеобменная вентиляционная система

Это два класса, которые друг от друга отличаются отводом отработанного воздуха из локального объема или из общего. Отсюда и различия в разветвленности воздуховодов.

Местная вытяжная вентиляция

Примером местной вытяжной вентиляции может служить обычная кухонная вытяжка с естественной тягой или механической. То есть, основное назначение этой разновидности – удалять воздух с определенного небольшого участка помещения. В производственных цехах такую вентиляцию используют над сварочными столами, в лабораториях над поверхностями, где работают с химическими препаратами.

Кухонная вытяжка, как тип местной вентиляции

Статья по теме:

Советы профессионалов: как выбрать вытяжку для кухни. В нашем обзоре вы узнаете какой вид подойдет для того или иного интерьера. А подробные фото и видео инструкции облегчат этот выбор, наглядно показав, на что следует обратить внимание, а что не слишком важно.

Общеобменная вентиляция

Общеобменная вентиляция – это все системы и схемы, которые были описаны в других разделах. То есть, с ее помощью производится отвод отработанного воздуха, насыщенного неприятными запахами, повышенной влажностью, пылью и другими негативными факторами.

Канальный и бесканальный вид

Это еще один тип разделения. О самих видах несколько раз уже упоминалось, потому что они входят, как составные части, в другие разновидности.

По сути, бесканальный вариант – это обустройство вентиляции в частном доме в виде установленных на окна и стены проточных вентиляторов (осевых или канальных). Канальная вентиляция – это вентилятор, который установлен на улице или внутри канала и соединен с помещениями воздуховодами. То есть, последние в названии вида подразумеваются, как каналы для перемещения воздуха.

Вариант бесканальной вентиляции

Виды вентиляции в производственных помещениях

Говорить о том, что виды систем вентиляции в производственных помещениях чем-то отличаются от бытовых, нет никакого смысла. Здесь все те же наименования. Но требования к этим системам повышенные, особенно на производствах с токсичными и вредными веществами. Еще одним отличием является и кратность воздухообмена. К примеру:

Наименование помещений	Кратность, м³/ч на 1 м²
Пекарня	20÷30
Гаражи	6÷8
Прачечные	10÷15
Рестораны и бары	6÷10
Красильные цеха	25÷40
Цеха по металлообработке	20÷-40

По понятным причинам производственная вентиляция – это разветвленная сеть воздуховодов, пронизывающих собой все помещения. В нее обязательно устанавливается вентилятор. Хотя в некоторых складских помещения используется естественный отвод воздуха.

Вариант схемы производственной вентиляции

Итак, нами была затронута достаточно сложная техническая тема. Если у кого-то из вас возникли вопросы, мы готовы на них ответить в комментариях.



Понравилась статья? Сохраните, чтобы не потерять!

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

homius.ru
