Системы вентиляции и кондиционирования для загородного коттеджа

Системы вентиляции и кондиционирования в частных загородных домах служат для подачи свежего воздуха в жилые помещения, поддержания в них комфортных параметров микроклимата, а также для очистки воздуха от пыли и иных загрязнений.

Человек проводит дома значительную часть времени, включая ночной сон. От качества воздушной среды в жилых помещениях во многом зависит то, насколько он отдохнет и восстановит свои силы. Сравните сами. Одно дело приходить в разогретый на солнце дом, температура воздуха в котором достигает, а порой и превышает +30°С. Совершенно другое дело проводить время в комфортной среде с температурой воздуха, автоматически поддерживаемой на уровне +20..22°С.

Широкий выбор климатического оборудования Dantex и опыт специалистов Dantex позволяет подобрать оптимальные системы вентиляции и кондиционирования для любого жилого объекта, будь то квартира, частный дом, коттедж или таунхаус.

Выбор оборудования

Оборудование, отвечающее за процесс кондиционирования и вентиляцию воздуха, коренным образом отличается друг от друга. Кондиционирование затрагивает процессы подготовки и обработки воздуха в закрытых помещениях по следующим параметрам: температура воздуха, скорость циркуляции воздуха в помещении. В некоторой степени можно говорить и о влажности воздуха, так как почти все системы кондиционирования обладают функцией осушения, но увлажнять без дополнительных модификаций не могут.

Оборудование же, предназначенное для системы вентиляции, затрагивает один самый важный аспект для жизнедеятельности человека: поддержание в воздухе нормального и необходимого процентного содержания кислорода.

На фото: Системы вентиляции и кондиционирования для загородного дома

Оборудование для кондиционирования и вентиляции может иметь дополнительные функции очистки и фильтрации воздуха различной степени.

Однако имеется оборудование, которое может совмещать процессы кондиционирования и вентиляции. Цена такого оборудования меньше, чем оборудования отдельно для кондиционирования и вентиляции. Давайте в этом разберемся более подробно.

Канальные блоки мульти-сплит систем или кондиционеров большой производительности

Первым простым вариантом совместного решения кондиционирования и вентиляции является использование канальных блоков от мульти-сплит-систем или от кондиционеров большой производительности. Большим плюсом такого решения является возможность подмеса свежего воздуха в каждый канальный блок, что во многом решает вопрос с вентиляцией таких помещений. Для таких случаев при подборе мульти-сплит-системы или кондиционера большой производительности нужно учитывать влажность наружного воздуха, который должен в дальнейшем или нагреваться или охлаждаться этой же системой. Это, пожалуй, самый дешёвый вариант из всех возможных решений.

На фото: Канальные блоки в интерьере

Но есть узкие моменты таких систем:

• Чтобы разместить канальные блоки в помещениях необходимо пространство для их расположения. Чаще всего это расстояние от строительного потолка до подвесного. Это уменьшает высоту помещения и не все готовы к этому.
• Если это мульти-сплит-система, то есть ограничения по количеству внутренних блоков, подключенных к одному наружному. Обычно это до 5 блоков из расчета: один внутренний блок для одного помещения. А если помещений больше 5? Тогда надо ставить еще одну мульти-сплит-систему или делать разводку воздуховодов от одного внутреннего блока на два или на несколько помещений. Оба эти варианты не очень удобные.
• В канальных блоках таких систем имеется ограничение по количеству подаваемого свежего воздуха. Оно составляет не более 25%.

Также стоит отметить и экономическую выгоду применения таких систем.

VRF системы

Вторым вариантом совместного решения кондиционирования и вентиляции воздуха является установка VRF системы, она же мультизональная система. Можно сказать, что это тоже мульти-сплит-система, но с более широкими возможностями и другой организацией работы холодильного контура. Также имеется внешний блок, к которому подключаются канальные внутренние блоки. Блоки устанавливаются или в каждом помещении, или один разводится на несколько помещений. Ограничение по количеству внутренних блоков есть, но для коттеджей такое ограничение не играет роли, так как к одному внешнему блоку можно подключить до 64 внутренних. Каждый канальный блок может работать как на рециркуляцию внутреннего воздуха в помещении, так и может быть подведен воздуховод для подачи наружного воздуха с целью вентиляции. Причем подмес свежего воздуха в некоторых системах Dantex может составлять даже 100%.

На фото: Внешний инверторный блок VRF системы в загородном доме

Подобные мультизональные системы в настоящее время очень распространены и имеют широкую линейку производительности: от десятка киловатт до двухсот киловатт, что позволяет их применять практически во всех типах помещений. К единственному недостатку системы можно отнести ее стоимость, которая несколько выше, чем мульти-сплит-системы аналогичной производительности. В остальном одни плюсы.

Система чиллер – фанкойл

Применение следующей системы для кондиционирования и вентиляции тоже возможно, но уже в составе оборудования чиллер – фанкойл. Речь пойдет o фанкойлах канального типа, которые также устанавливаются внутри помещения, и могут работать как на рециркуляции воздуха, так и с притоком свежего воздуха. Ограничений по количеству таких фанкойлов нет, как, соответственно, нет ограничений по количеству помещений, где они могут быть установлены и обслуживаться одним чиллером.

На фото: Система чиллер – фанкойл

Предыдущая мультизональная система и система чиллер-фанкойл — это вечные конкуренты, имеющие свои плюсы и минусы. Для нашего случая кондиционирования и вентиляции минусом может являться ограниченное количество подаваемого наружного воздуха в канальные фанкойлы — до 25 % для вентиляции помещения. Если сравнивать ее с VRF-системой с одинаковыми параметрами, то текущие затраты на эксплуатацию с фанкойлом будут больше в силу того, что система с промежуточным хладоносителем имеет большие потери, чем системы с непосредственным охлаждением, такие, как VRF. Современные системы с фанкойлами имеют широкий диапазон производительностей, начиная от десятка киловатт и заканчивая сотнями тысяч киловатт.

Приточно-вытяжные установки

Можно сказать немного слов o приточно-вытяжных установках, которые, в некоторой степени, тоже могут решить вопросы вентиляции и кондиционирования. Подобные системы работают на частичной или полной рециркуляции, а встроенный рекуператор частично решает вопрос подогрева наружного воздуха за счет выходящего теплого воздуха.

На фото: Приточно-вытяжная установка

Рассмотрим конкретный пример: устройство систем кондиционирования и вентиляции на одном из объектов компании Dantex – в частном загородном доме с бассейном, СПА-комплексом и серверным помещением.

Кондиционирование загородного коттеджа: пример проекта

Система кондиционирования рассматриваемого коттеджа представляет собой мультизональную систему кондиционирования производства Dantex серии MVS FDC общей холодильной мощностью 116 кВт. Наружный блок системы собран из трёх блоков: DM-FDC300WL/SF, DM-FDC360WL/SF и DM-FDC530WL/SF. Холодильная мощность блоков в режиме охлаждения составляет, соответственно, 30, 36 и 50 кВт.

Блоки объединены между собой и подключены к единой фреоновой магистрали. Для этого на подающем и обратном магистральных трубопроводах предусматриваются специальные тройники.

Важный момент – чтобы даже малейший шум от работы наружных блоков не был слышен в помещениях коттеджа, хозяином дома было принято решение разместить их на специально подготовленном фундаменте в 70 метрах от дома. Такую длину трубопроводов способна обеспечить далеко не каждая мультизональная система кондиционирования.

Однако расчёты показали, что оборудование Dantex справится с поставленной задачей.

Наружный участок трассы фреонопроводов, соединяющей внутренние и внешние блоки кондиционеров, проложен в грунте в бетонном канале. Устройство бетонного канала позволяет содержать трубопроводы в чистоте. При этом трубопроводы скрыты, не портят общий вид участка, по поверхности земли над бетонным коробом можно свободно ходить.

В доме фреоновая магистраль разветвляется для подключения внутренних блоков кондиционеров. Проектом предусмотрены внутренние блоки канального и настенного типов, в общей сложности 19 блоков.

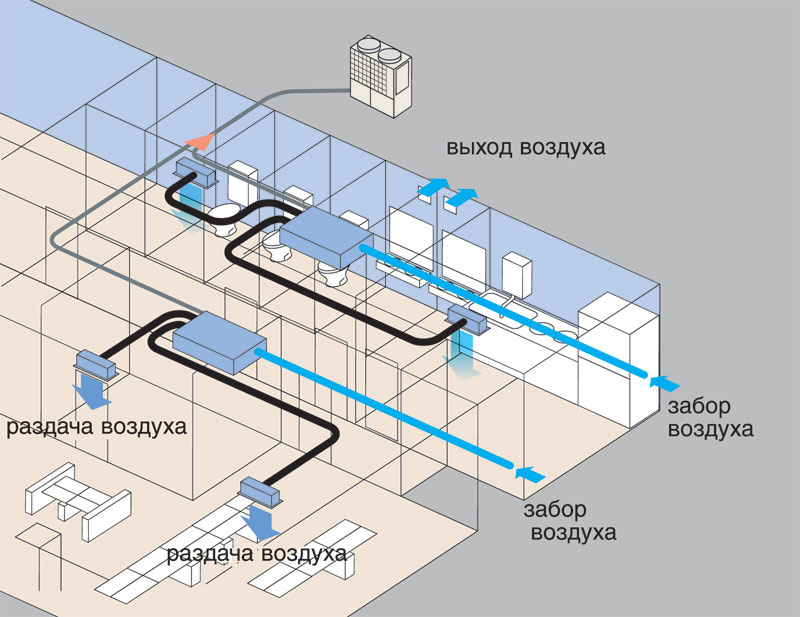

Внутренние блоки канального типа обслуживают все помещения с постоянным пребыванием хозяев дома – жилые комнаты, спальни, кабинет, детские комнаты, гостиная, кухня. Канальные кондиционеры устанавливаются за фальшпотолком и абсолютно не видны человеку. На входе и выходе из канальных кондиционеров монтируются адаптеры, к которым подключаются воздуховоды.

Другой конец воздуховодов подключается к адаптерам решёток, установленных в помещениях.


Таким образом, система кондиционирования жилых помещений практически полностью скрыта от человеческих глаз. Единственный видимый элемент – это дизайнерские решётки. В каждом помещении устанавливается, как минимум, две решётки – приточная и вытяжная. В помещениях с большим расходом воздуха предусмотрено по две приточные и две вытяжные решётки – в общей сложности четыре. Такой подход позволяет обеспечить достаточную циркуляцию воздуха в помещении и его охлаждение при минимальном уровне шума.

Во вспомогательных помещениях загородного дома – в комнатах охраны, водителя и некоторых других – предусмотрены внутренние блоки настенного типа. Они просты в монтаже, эффективны в работе, позволяют сэкономить на капитальных затратах.

Холодопроизводительность внутренних блоков подбирается по расчёту теплоизбытков в помещениях, которые обслуживают рассматриваемые блоки. При этом учитывается тепло от людей, оборудования и освещения, солнечной радиации, а также тепло, поступающее через ограждающие конструкции. Холодопроизводительность выбранных канальных кондиционеров составляет от 1,8 кВт до 7,1 кВт.

Слив дренажа от кондиционеров предусмотрен в канализацию при помощи сифона с разрывом струи. Движение конденсата организовано самотёком. Для этого все дренажные трубопроводы проложены с уклоном по направлению к точке слива. Уклон составляет не менее 1 миллиметра на 1 метр дренажного трубопровода.

Особенности VRF-системы Dantex MVS FDC



Мультизональные системы кондиционирования Dantex MVS FDC характеризуются высокой надёжностью, компактными размерами и способностью прокачивать хладагент на длинные расстояния. Так, максимальная длина всех трубопроводов в системе достигает одного километра. Эквивалентная предельная длина трассы до самого удалённого внутреннего блока составляет 200 метров, что соответствует фактической длине трубопровода порядка 175 метров.

Наружные блоки Dantex серии MVS FDC оснащены экономичными инверторными компрессорами постоянного тока с технологией пятиступенчатого регулирования уровня масла. Одна из основных причин выхода из строя мультизональных систем кондиционирования – вынос масла и его невозврат обратно в картер компрессора. Разработанная в компании Dantex технология регулирования уровня масла позволяет избежать этих неполадок и существенно увеличить срок службы компрессоров и кондиционеров в целом.

Среди других особенностей мультизональных систем кондиционирования Dantex MVS FDC – интеллектуальная программа оттайки, инновационная технология ночной бесшумной работы, оптимизированный профиль спиралей спиральных компрессоров, бесщёточные двигатели постоянного тока.

Внутренние блоки канального типа серии DM-DP018-071T3/BF отличаются тонким корпусом и специально спрофилированными лопатками вентилятора. Разработанный в Dantex профиль лопаток обеспечивает высокую эффективность при подаче воздуха и низкий уровень шума при работе кондиционера.

Кондиционирование серверного помещения в коттедже

Для кондиционирования серверных помещений рекомендуется предусматривать отдельные независимые системы кондиционирования. Кроме того, необходимо устанавливать резервный кондиционер, причём оба кондиционера (рабочий и резервный) должны быть рассчитаны на круглосуточную круглогодичную работу.

На фото: Кондиционирование серверного помещения в коттедже

В рассматриваемом загородном доме в серверной смонтированы полупромышленные сплит-системы Dantex с внутренними блоками настенного типа.

Автоматизация систем вентиляции и кондиционирования загородного дома

Все оборудование систем кондиционирования и приточно-вытяжной вентиляции оснащено контроллерами, подключенными к системе «умного дома». При этом для автоматизации и диспетчеризации кондиционеров предусмотрен шлюз сопряжения. Сплит-система серверной доработана специальными платами диспетчеризации.

Обе приточно-вытяжные установки оснащены платами диспетчеризации с разъёмом RS-485 и могут контролироваться внешней системой управления по протоколу ModBus. Регулирование расходов приточного и вытяжного воздуха в жилых помещениях обеспечивается с использованием электронных демпферов, работающих по сигналу от датчиков движения.

На фото: Автоматизация систем вентиляции и кондиционирования

Данные решения позволили существенно сэкономить на эксплуатационных затратах. К примеру, расход подаваемого воздуха в какое-либо помещение снижается, когда в нем нет людей. Мощность, потребляемая вентилятором, при этом, снижается в квадратичной зависимости – такова физика процесса.

При проектировании «умной» вентиляции и «умного» кондиционирования стоит помнить, что выгода от каждого энергоэффективного решения хоть и кажется малой, но имеет накопительный эффект. Несколько энергоэффективных технологий, применённых одновременно, дают уже ощутимый выигрыш. И этот выигрыш в значительной мере усиливается на дистанции – в течение долгих лет работы систем вентиляции и кондиционирования.

В качестве заключения

Специалисты компании Dantex готовы помочь Вам с разработкой концепции, подбором оборудования, проектированием, монтажом и наладкой систем вентиляции и кондиционирования конкретно для Вашей квартиры, коттеджа или загородного дома.

Кроме того, мы осуществляем полный цикл работ по внедрению климатических систем на объектах любого масштаба и уровня сложности – в торговых центрах, аэропортах, гостиницах, офисных зданиях и бизнес-центрах, на предприятиях общественного питания и на других объектах.

Системы вентиляции и кондиционирования для квартир с современной планировкой

Анализ проектов вновь возводимого жилья показывает: разнообразие предлагаемых планировок в новостройках велико как никогда. В то же время именно планировка, особенности лестничных клеток, наличие вспомогательных помещений и централизованных климатических систем определяют основные принципы организации вентиляции и кондиционирования в каждой конкретной квартире. В рамках данной статьи мы рассмотрим общие соображения и конкретные примеры решения проблемы создания микроклимата в квартирах с современной планировкой.

Общие положения

Данный обзор охватывает массовую часть рынка — главным образом новостройки классов «эконом» и «комфорт». Жилье бизнес-класса часто сильно отличается от массовой застройки конструктивными и дизайнерскими решениями и предполагает индивидуальный подход к кондиционированию. Однако приведенные ниже рассуждения могут быть полезны и для этого сегмента.

Кроме того, важно понимать, что строгих норм и законов, как именно устраивать системы кондиционирования в квартире, не существует. Безусловно, ряд моментов общего характера диктуется застройщиком и службами эксплуатации жилья. В квартирах нельзя нарушать целостность несущих стен, размещать наружные блоки в непредусмотренных для этого местах. Приведенные ниже рассуждения не касаются этих вопросов, а потому являются лишь рекомендациями и пожеланиями и не преподносятся как единственно возможный вариант.

Рынок жилой недвижимости

Статистические сводки единодушно говорят о значительном росте числа новостроек в последние годы. Если рассматривать Московский регион, то причины здесь и в расширении границ города, и в образовании Новой Москвы, и в застройке промзон в старой части столицы, и в изменениях в строительном законодательстве в части возведения нового жилья, ожидаемой реновации и иных факторах.

Общая тенденция последних десятилетий заключается в отходе от типового массового строительства в пользу уникальных проектов. Типовые дома, безусловно, возводятся и сегодня, но на фоне уверенного роста количества проектов число домов в рамках каждого из них очевидно снижается. Для интересующих нас систем кондиционирования и вентиляции это означает невозможность выработки единого решения или группы решений для рынка недвижимости в целом. Каждый объект требует индивидуального подхода.

Кроме того, на данный момент на рынке столкнулись две тенденции. Одна из них — увеличение жилой площади современных квартир. Действительно, современные квартиры превосходят по площади квартиры постройки 1990-х годов, а площадь тех, в свою очередь, больше, чем у старых хрущевок.

Однако после 2014 года финансовые возможности покупателей снизились. Застройщики отреагировали на это внедрением сверхкомпактных квартир-студий общей площадью около 20 квадратных метров и снижением жилой площади в части квартир каждого дома. При этом сохраняются и квартиры с большими площадями. Таким образом, на рынке представлено как сверхкомпактное, так и весьма просторное жилье.

К этому следует добавить пришедшие с Запада так называемые европланировки — квартиры, в которых кухня совмещена с гостиной. Если ранее кухня считалась местом приготовления и приема пищи, то сегодня совмещенная кухня-гостиная — это еще и место совместного семейного отдыха, просмотра телевизора, организации посиделок. Все это в той или иной степени влияет на системы вентиляции и кондиционирования.

Решения от застройщика

В первую очередь следует обратить внимание на то, какие решения для устройства систем кондиционирования и вентиляции в квартире предусмотрел застройщик.

В домах бизнес-класса зачастую предусматриваются централизованные климатические системы. Это могут быть чиллерные или мультизональные системы кондиционирования с разводкой магистральных трубопроводов по этажам. Задачами собственника станут разводка трасс внутри квартиры и установка внутренних блоков.

Соответственно, с точки зрения вентиляции речь идет о готовых магистральных воздуховодах и необходимости их прокладки внутри квартиры. В обеих системах — вентиляции и кондиционирования — в рамках общедомового проекта на каждую квартиру заложено определенное количество холода и свежего воздуха. Таким образом, собственник, предусматривая внутренние блоки и вентиляционную разводку, должен уложиться в предписанные цифры.

Дома классов «эконом» и «комфорт» обычно не имеют готовых централизованных систем, но могут предусматривать упрощающие решения. Основная задача застройщика заключается в том, чтобы избежать стихийного обвешивания стен дома наружными блоками кондиционеров.

Самое популярное решение — формирование на каждом этаже дома технического балкона для установки наружных блоков. При этом место под наружные блоки распределяется по квартирам в соответствии с площадью и количеством комнат. Такой подход решает архитектурные проблемы, но, как правило, имеет два недостатка — удлинение трассы и снижение эффективности работы наружного блока.

Действительно, если длина трассы сплит-системы при установке наружного блока за окном составляет несколько метров, то до технического балкона трубы придется тянуть метров 20. Такую длину способны прокачать далеко не все кондиционеры малой мощности. Поэтому при подборе кондиционера клиенту приходится выбирать более мощную модель только из-за длинной трассы. Таким образом, стоимость решения возрастает как за счет увеличения производительности кондиционера, так и за счет стоимости расходных материалов и монтажа более длинной трассы.

Второй недостаток связан с тем, что на техническом балконе, который, кстати, часто закрывают декоративной решеткой, скопится несколько наружных блоков. Как известно, для эффективной работы кондиционера необходим обдув наружного блока уличным воздухом. Очевидно, что на балконе таких условий ожидать не приходится. Более того, рядом стоящие наружные блоки только ухудшают общее положение.

Еще одно решение, предлагаемое застройщиком, — расположенные под окнами корзины для наружных блоков (рис.  1). Единый заводской дизайн позволяет избежать порчи архитектурного облика дома. Кроме того, отсутствуют недостатки, присущие техническим балконам. Однако такие корзины обычно предусматриваются не под каждым окном, следовательно, отдельные сплит-системы в каждую комнату установить невозможно. Решение заключается в использовании мульти-сплит-систем.

Наконец, в последнее время на рынке жилья появилось множество новостроек с отделкой. Предлагая готовую отделку, застройщик заботится и о том, чтобы будущему жителю не пришлось штробить стены для прокладки коммуникаций. В этом случае проектом новостройки предусматривается заранее проложенная в стенах дома фреоновая трасса от технического балкона для наружных блоков до некоторого оптимального, по мнению строительной компании, места установки внутреннего блока.

Преимущества такого подхода очевидны: трасса уже проложена, электричество подведено, место для внутреннего и наружного блоков зарезервировано. В результате стоимость монтажа кондиционера сокращается до минимума. Недостатки также лежат на поверхности: внутренний блок уже не передвинуть, диаметр трассы изменению не подлежит, а о проблемах с поэтажными техническими балконами было сказано выше. Кроме того, при монтаже кондиционеров с особой тщательностью следует произвести очистку фреонопроводов: если они были проложены на этапе черновых строительных работ, не исключено, что там может скопиться немало грязи и пыли.

Квартиры-студии

Квартиры-студии представляют собой одну комнату, в которой выделены две зоны — кухонная и спальная. Данное зонирование является условным и не выражено никакими перегородками. Помимо этого предусматривается небольшая прихожая, расположенная в общем объеме квартиры. Единственное отдельное помещение — санузел.

Кондиционирование квартир-студий в подавляющем большинстве случаев осуществляется одной сплит-системой с внутренним блоком настенного типа. Правильное место расположения внутреннего блока в малогабаритной квартире подобрать достаточно сложно, поскольку, где бы он ни находился, поток холодного воздуха всегда будет мешать человеку.

С точки зрения сокращения длины трассы внутренний блок следует предусмотреть ближе к наружному. С точки зрения разделения зон при попытке изолировать жилую часть комнаты от кухонных запахов кондиционер можно порекомендовать установить на условной границе между комнатой и кухней (рис. 2). Поперечная воздушная струя способна стать весьма эффективной завесой на пути кухонных запахов.

Недостаток предложенного варианта может проявиться при наличии барной стойки или обеденного стола, также установленного на пограничной линии. В этом случае сидящий за столом человек окажется под струей холодного воздуха. Частично проблема решается установкой кондиционера на той стене, возле которой находится стол. В этом случае на человека будет попадать не прямая, а отраженная, рассеянная и, следовательно, гораздо более мягкая струя воздуха. Кроме того, кондиционер можно разместить возле окна или в прихожей с выдувом вдоль прохода в комнате.

С устройством принудительной вентиляции в квартирах-студиях сталкиваться практически не приходится: в большинстве случаев надежда только на естественную вытяжку из санузла и, вероятно, кухни. Если же вентиляцию и предусматривать, то, очевидно, приток должен быть предусмотрен в жилой части студии, вытяжка — в кухонной зоне.

Расход приточного воздуха можно рассчитать, исходя из присутствия двух человек, — то есть 120 кубометров в час. С целью формирования дополнительной тяги естественной вентиляции расход вытяжной системы может быть принят несколько ниже приточной, например 90 кубометров в час.

Кухни-гостиные

Кухни-гостиные представляют собой кухни большой площади, одна часть которых отдана непосредственно кухонной мебели, вторая часть — дивану, обеденному столу, иной мебели. В отличие от традиционных кухонь кухни-гостиные можно отнести к помещениям с постоянным пребыванием нескольких человек, что и находит свое отражение в рекомендациях к системам вентиляции и кондиционирования.

С точки зрения планировки и размещения оборудования кухни-гостиные практически не отличаются от квартир-студий, поэтому все вышеприведенные тезисы справедливы и здесь.

Поскольку число людей в кухне-гостиной обычно больше, чем на обычной кухне, то могут потребоваться кондиционер увеличенной холодопроизводительности и повышенный расход воздуха в системе вентиляции.

На вентиляции остановимся подробнее. На классических кухнях приток воздуха значительно уступает вытяжке или не делается вовсе. Целью при этом является формирование сниженного давления для обеспечения подсоса воздуха из более чистых помещений квартиры (жилых комнат) в сторону более грязных (кухня и санузлы). В кухнях-гостиных приток необходим, а разница давлений должна быть не столь существенной.

Если в кухне-гостиной ожидается присутствие 3–4 человек, то можно порекомендовать приток воздуха в объеме 180 и 240 кубометров в час соответственно и вытяжку в объеме 100–200 кубометров в час. Точные значения по притоку воздуха определяются требованием подачи 60 кубометров в час на каждого человека. Точные значения по вытяжке следует определить, исходя из баланса воздуха в квартире в целом.

Подачу воздуха следует осуществлять главным образом в зоне отдыха и обеденного стола, вытяжку — в зоне кухни.

Свободная планировка, или Комната без примыкающих стен

Современные многоквартирные дома часто предполагают свободную планировку. На больших бетонных просторах жители могут самостоятельно возводить перегородки, формируя удобное пространство. Стремление к наименьшему числу перегородок и перемычек часто приводит к появлению комнат, к которым примыкает мало стен.

Порой подобные варианты встречаются и в квартирах с готовой планировкой, когда одна из комнат не имеет несущих стен и к ней мало примыкает стен снаружи. Пример такой планировки приведен на рис. 3. Комната 2 на ней не имеет несущих стен, и к ней примыкает всего одна стена — со стороны комнаты 1.

Сложность возникает в прокладке трассы фреонопроводов от внутреннего блока к наружному, если последний установлен на общем техническом балконе. В этом случае трассу следует прокладывать в сторону входной двери, а стен, по которым ее можно проложить, нет. Одно из решений —прокладывать трассу по имеющимся стенам (красная линия на рис. 3). Однако такой подход сильно удлиняет трассу (общее удлинение трубы для данной квартиры составляет более 15 метров), что негативно сказывается на эффективности работы кондиционера.

Второй вариант — прокладка трассы напрямую (зеленая линия на рис. 3). С точки зрения длины трассы данный вариант является предпочтительным. Но, поскольку между коридором и кухней нет перемычки, трассу на этом промежутке не к чему крепить.

В данной ситуации существует три основных решения, и все они сводятся к креплению трассы к потолку коридора. В первом случае трасса прокладывается в штробе в потолке. Этот способ возможен, только если штробление потолка допустимо в данном жилом доме. Второе решение —устройство в коридоре невысокого подшивного потолка для прокладки коммуникаций. Наконец, третий вариант заключается в том, что трасса выгораживается декоративным коробом и образует некое подобие балки на границе кухни и коридора.

Очень большая комната

Еще одно следствие квартир со свободной планировкой — появление очень больших комнат, площадь которых превышает 30 квадратных метров. Для них требуются весьма мощные модели кондиционеров с большим расходом воздуха. Установить кондиционер таким образом, чтобы он не задувал зоны постоянного пребывания людей, оказывается практически невозможным.

Одно из решений — установка двух менее мощных кондиционеров в разных частях комнаты. Второе решение — применение внутреннего блока канального типа с выводом двух или трех приточных решеток в разных концах комнаты. Оба варианта направлены на равномерное распределение потоков холодного воздуха. При этом первый вариант более экономичен, прост в монтаже и не требует устройства подшивных потолков, второй обеспечит наивысший уровень комфорта.

Занижение потолков

Внутренние блоки кондиционеров настенного типа не устраивают с эстетической точки зрения клиентов с повышенными запросами. В таких проектах применяются канальные кондиционеры. С одной стороны, установка канальных кондиционеров сопряжена с рядом сложностей: они требуют наличия подшивного потолка и разводки воздуховодов. С другой стороны, один канальный кондиционер способен обслуживать сразу все комнаты квартиры.

Канальные кондиционеры устанавливают в нежилых помещениях. К таковым относятся коридоры, санузлы, кладовки, прихожие. Чтобы один кондиционер мог охладить сразу все жилые комнаты, необходимо, чтобы эти комнаты имели смежные стены с нежилыми комнатами — то есть с теми, где будут проложены коммуникации. Таким образом, кондиционер и воздуховоды монтируются в коридоре с подшивным потолком, а решетки выводятся в жилую комнату без подшивного потолка. За счет разницы в высоте решетка оказывается в точности под потолком жилой комнаты (рис. 4).

Анализ планировок многокомнатных квартир показывает, что практически во всех из них нежилые помещения сгруппированы и окружены жилыми комнатами. На практике это означает, что предложенная схема легко реализуема на большинстве объектов. В упрощенном варианте она представлена на рис. 5.

Занижение потолка для воздуховодов обычно не превышает 300 миллиметров, а для канального кондиционера может достигать 500 миллиметров. Заниженные на полметра, например в коридоре, потолки могут создавать дискомфорт. А в таких помещениях, как санузел или гардероб, это менее критично. Поэтому обычно стремятся сам кондиционер установить в гардеробе или в кладовке, а в коридоре обеспечить меньшее занижение. Если это невозможно, то в коридоре можно организовать двухуровневый потолок. В более низкой его части будет расположен кондиционер, в более высокой — проложены воздуховоды (рис. 6).

Справедливости ради отметим один риск объединения канальным кондиционером всех комнат квартиры. Канальный кондиционер осуществляет рециркуляцию воздуха во всех обслуживаемых помещениях. Таким образом, не исключено, что воздух, забранный из кухни, попадет в жилые комнаты. Вместе с ним в комнаты могут попасть и кухонные запахи. Это является одной из причин, почему для кухонь желательно предусмотреть отдельный кондиционер.

Заключение

Широкое распространение кондиционеров оказало сильное влияние на проекты новых жилых домов. Практически в каждом из них заложены те или иные решения для удобства монтажа и эксплуатации кондиционеров и для сохранения архитектурного облика города. Новым жителям следует пользоваться предоставленными застройщиком возможностями — общими поэтажными техническими балконами, корзинами для наружных блоков, предусмотренными в стенах трассами фреонопроводов.

Сочетание грамотного использования технических решений застройщика и собственного анализа распределения воздушных потоков в квартире позволяет построить эффективные системы вентиляции и кондиционирования и обеспечить оптимальный микроклимат в квартире. Более точные решения можно получить у климатических компаний, заказав выполнение проекта системы вентиляции и кондиционирования.

Юрий Хомутский,
технический редактор
журнала «Мир климата»

Вентиляционные отверстия в многоквартирных домах

Настройте свою погоду

Укажите свое местоположение:

Введите город и штат или почтовый индекс

По мере того, как многоквартирные дома становятся выше, а их жилая вместимость увеличивается, надлежащая вентиляция продолжает оставаться постоянной проблемой. Владельцы и арендаторы стремятся стать более энергоэффективными, и это также создает уникальные проблемы для обеспечения надлежащей вентиляции. Многоквартирные дома всегда сталкиваются с риском переноса воздуха из одной квартиры в другую, поэтому несвежий воздух постоянно рециркулируется. Существует также появление наружного воздуха с загрязняющими веществами, поступающими внутрь и ухудшающими качество воздуха в доме.

Важно понимать, как работают вентиляционные системы в многоквартирных домах, и как можно использовать эти знания для устранения некачественного воздуха и необычных или отвлекающих запахов.

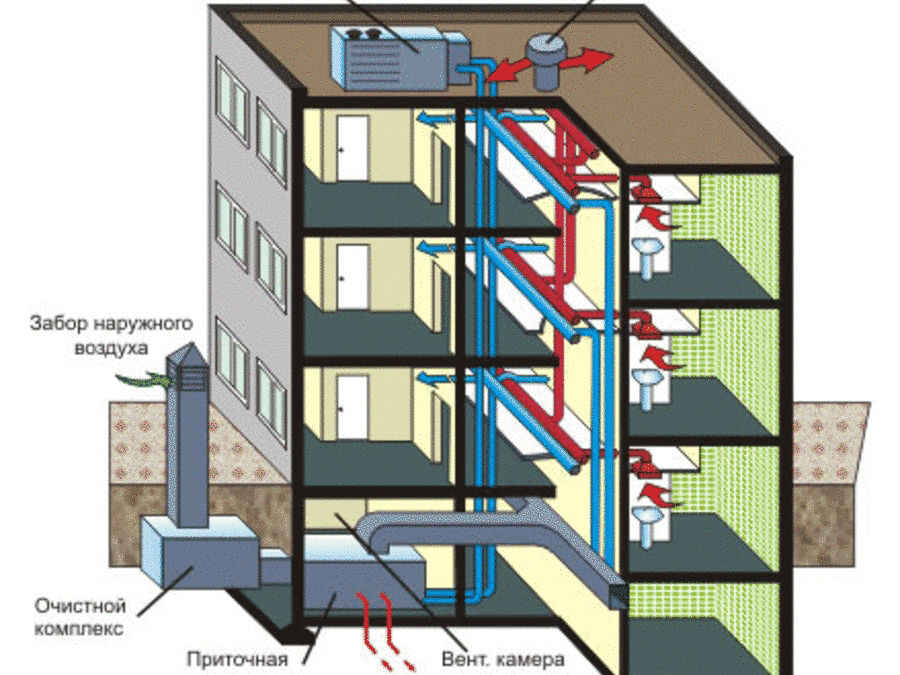

Схема вентиляции в многоквартирных домах

Вентиляционные системы в многоквартирных домах, как правило, располагаются тремя основными способами: естественная вентиляция, механическая вентиляция и смешанная вентиляция.

Естественная вентиляция

Естественная вентиляция заключается в открытии окон и дверей в вашей квартире. Открытие окон позволяет выйти спертому воздуху и войти свежему снаружи. Плохо закрытые окна и двери также могут привести к естественной вентиляции, когда наружный воздух проникает через негерметичные пространства.

Естественная вентиляция практически бесплатна, свежий воздух легко подается в дом и не требует длительных процедур технического обслуживания. Недостатком естественной вентиляции является то, что из квартир выходит контролируемый климатом воздух, а влажность не регулируется. Это может привести к дискомфорту в квартире, если наружный воздух спертый или загрязненный.

Механическая вентиляция

Механическая вентиляция предполагает использование вентиляторов и воздуховодов для управления потоком наружного воздуха в здание. Поток воздуха с климат-контролем в доме также регулируется системами механической вентиляции. Система вентиляции и кондиционирования вашей квартиры включает в себя механическую вентиляционную систему.

Механическая вентиляция улучшает качество воздуха в помещении, контролируя влажность и поток наружного воздуха. При правильном использовании они также могут помочь достичь энергоэффективности. Проблемы механической вентиляции включают увеличение затрат и проблемы с влажностью воздуха.

Гибридная вентиляция

Гибридная вентиляция представляет собой сочетание естественной и механической вентиляции. Приточные воздухозаборники используются для подачи воздуха в здание, где воздух направляется через систему воздуховодов в приточный вентилятор. Вентилятор повышает давление воздуха и подает его в остальную часть здания. Затем вытяжные вентиляторы в потолке используются для удаления старого, спертого воздуха за пределы здания.

Гибридные системы могут улучшить качество воздуха в помещении, уменьшить количество аллергенов и поддерживать лучшее давление воздуха в здании.

Последствия неправильной вентиляции

Неправильная вентиляция многоквартирного дома может подвергать жильцов воздействию влажного воздуха, загрязняющих веществ и аллергенов. Это может сделать пребывание в вашей квартире нездоровым и менее комфортным. Кроме того, в многоквартирных домах часто проживают жильцы разного возраста, профессии и происхождения. Такие действия, как приготовление пищи, принятие душа и курение, могут привносить нежелательные запахи из одного помещения в дома других.

Коридоры обычно представляют собой обычное место для появления нежелательных запахов, где изменения давления в здании имеют тенденцию подавать воздух из отдельных блоков в коридоры. Затем этот воздух может поступать через отверстия в дверях и окнах в другие квартиры.

Плохая вентиляция в квартирах возникает и из-за того, что воздуховоды давно не чистились. Загрязнения, такие как жир и грязь, забивают воздуховоды и уменьшают поток воздуха.

Самодельные стратегии для лучшей вентиляции дома

При приготовлении пищи, купании или развешивании одежды для сушки убедитесь, что окна в комнате открыты, чтобы обеспечить лучший приток воздуха. Держите дверь закрытой, чтобы обеспечить максимальную циркуляцию воздуха в этом конкретном пространстве. Это также предотвратит распространение плохого качества воздуха в комнате на остальную часть дома.

В остальное время держите двери в разные комнаты открытыми, чтобы свежий воздух циркулировал по всей квартире. Это также предотвратит скопление неприятных запахов в одном месте. Вы также можете использовать потолочный или настольный вентилятор для механической циркуляции воздуха по всему дому, особенно во влажную погоду.

Как можно чаще проветривайте дом, открывая окна 3 раза в день. Это позволяет выгнать спертый воздух и впустить свежий воздух в помещение.

Проектирование здания и надлежащая вентиляция

Арендаторы также должны знать, как дизайн их многоквартирных домов может повлиять на надлежащую вентиляцию. Многоквартирные дома с длинными лестничными клетками и лифтовыми шахтами часто труднее проветривать. Удостоверьтесь, что такие здания правильно разделены между этажами. Герметичные здания также должны иметь надлежащие механические системы вентиляции, поскольку естественный поток воздуха ограничен.

Квартиры с централизованной системой вентиляции с общими воздуховодами должны быть оборудованы децентрализованными системами HRV или ERV в каждой квартире. Эти системы оптимизируют поток свежего воздуха в каждую квартиру и уменьшают распространение нежелательных запахов из одной квартиры в другую.

Если вы приобретете продукт или зарегистрируете учетную запись по одной из ссылок на нашем сайте, мы можем получить компенсацию.

Системы вентиляции для охлаждения | Министерство энергетики

Энергосбережение


Вентиляция является наименее дорогим и наиболее энергоэффективным способом охлаждения зданий. Вентиляция работает лучше всего в сочетании с методами предотвращения накопления тепла в вашем доме. В некоторых случаях для охлаждения достаточно естественной вентиляции, хотя обычно ее необходимо дополнить точечной вентиляцией, потолочными и оконными вентиляторами. Для больших домов домовладельцы могут захотеть исследовать вентиляторы всего дома.

Вентиляция салона неэффективна в жарком и влажном климате, когда колебания температуры между днем ​​и ночью невелики. В этих климатических условиях естественная вентиляция вашего чердака (часто требуемая строительными нормами) поможет сократить использование кондиционера, а чердачные вентиляторы также могут оказаться полезными. Тем не менее, альтернативный подход заключается в том, чтобы загерметизировать чердак и сделать его частью кондиционируемого пространства в вашем доме, укладывая изоляцию на внутреннюю часть крыши, а не на пол чердака. Герметичные чердаки более целесообразны в строительстве нового дома, но их можно переоборудовать в существующем доме.

Важно понимать роль проводимости, конвекции, излучения и потоотделения.

Предотвращение скопления тепла

Сохранение наружного тепла снаружи, избегание деятельности по выработке тепла и использование точечной вентиляции может помочь сохранить прохладу в доме в жаркие дни.

Чтобы избежать накопления тепла в вашем доме, планируйте заранее, озеленив свой участок, чтобы затенить свой дом. Если вы меняете крышу, используйте светлый материал, чтобы она лучше отражала тепло. Изолируйте свой дом, по крайней мере, до рекомендованных уровней, чтобы не допустить перегрева, и рассмотрите возможность использования теплоизоляционного барьера.

В жаркие дни, когда температура на улице выше температуры внутри дома, плотно закрывайте все окна и входные двери. Также установите оконные шторы или другие средства для обработки окон и закройте шторы. Шторы помогут блокировать не только прямые солнечные лучи, но и излучаемое снаружи тепло, а изолированные шторы уменьшат проникновение тепла в ваш дом через окна.

Приготовление пищи может быть основным источником тепла в доме. В жаркие дни избегайте использования духовки; готовьте на плите, а еще лучше используйте только микроволновую печь. При приготовлении пищи на плите или в духовке используйте точечную вентиляцию вытяжки духовки, чтобы помочь отвести тепло из дома (это затянет немного горячего наружного воздуха в ваш дом, так что не переусердствуйте). Гриль на открытом воздухе — отличный способ избежать приготовления пищи в помещении и, конечно же, походов поесть или заказать еду на вынос.

Купание, стирка белья и другие действия также могут накачать тепло в ваш дом. Когда вы принимаете душ или ванну, используйте точечную вентиляцию вентилятора в ванной комнате, чтобы удалить тепло и влажность из вашего дома. Ваша прачечная также может выиграть от точечной вентиляции. Если вы используете электрическую сушилку, убедитесь, что она вентилируется наружу (в целях безопасности газовые сушилки ВСЕГДА должны вентилироваться наружу). Если вы живете в старом доме с отстойником, в который сливается ваше белье, сливайте отстойник после того, как загрузите белье в горячую воду (или, что еще лучше, избегайте использования горячей воды для стирки).

Наконец, избегайте любых действий, которые выделяют много тепла, таких как работа компьютера, разжигание открытого огня, запуск посудомоечной машины и использование горячих устройств, таких как щипцы для завивки волос или фены.
