Что такое рекуператор и зачем он нужен?

Система рекуперации для квартиры и частного дома обеспечивает приток свежего воздуха, что позволяет создавать благоприятный микроклимат для проживания. В процессе обмена отработанные теплые и свежие воздушные потоки соприкасаются, за счет чего происходит нагрев. Высокая эффективность и практичность сделали установки весьма востребованными.

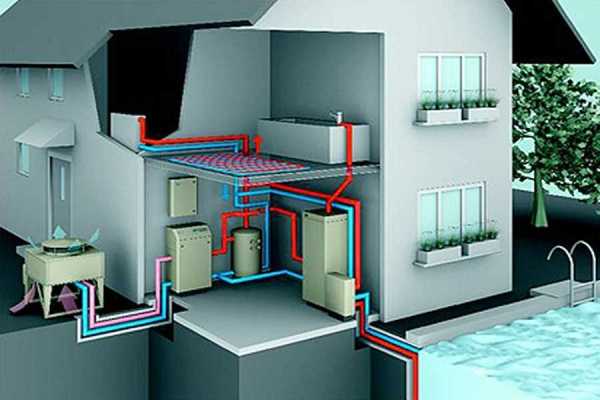

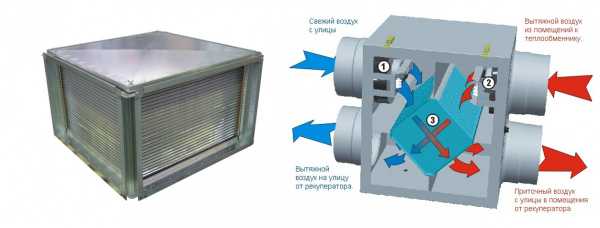

Устройство и принцип действия

Работа системы рекуперации для частного дома практически идентична естественной и принудительной вентиляцией. Основное отличие – в помещение поступают уже прогретые воздушные массы. Аналогичный функционал у кондиционеров, но данное оборудование энергозависимо, также необходимо наличие фреона.

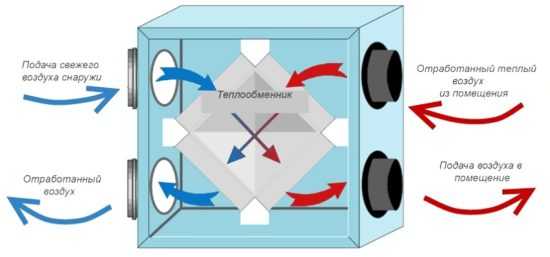

Система рекуперации – это устройство, позволяющее возвращать часть тепла, где главным элементом является теплообменник. В стандартную комплектацию в зависимости от модели входит обратный клапан, вентилятор или электрический нагреватель. В конструкции поверхностных установок включен теплообменник с двойными стенками, поверхности которых обладают высокой теплопроводностью.

к оглавлению ↑

Зачем нужна система рекуперации воздуха для квартиры?



Самое главное достоинство установки заключается в экономии на отоплении и организации приточно-вытяжной вентиляции в помещении, что на сегодня особо актуально по нескольким причинам. Современная отделка, монтаж пластиковых стеклопакетов и металлических дверей обеспечивают высокую герметичность. А естественная вентиляция в многоквартирных домах работает плохо или не справляется с поставленными задачами.

Система рекуперации воздуха для квартиры выполняет следующие функции:

  • в комнату поступают насыщенные кислородом и очищенные от вредных примесей воздушные потоки;
  • в зимний период снижаются расходы на отопление;
  • в летний сезон воздушные массы охлаждаются.
к оглавлению ↑

Особенности и преимущества установок



При рассмотрении возможностей и функционала можно выделить следующие достоинства:

  • из помещения удаляются все неприятные и посторонние запахи;
  • недорогое обслуживание;
  • тепловые потери снижаются до 50%;
  • срок эксплуатации исчисляется десятилетиями;
  • воздушные потоки поступают в квартиру или дом, очищенные от пыли, пыльцы и других примесей;
  • себестоимость ниже, если сравнивать с энергозависимым оборудованием для приточно-вытяжной вентиляции;
  • бытовые устройства отличаются минимальным количеством шума при работе, в отличие от промышленных установок.
  • простой монтаж и не требуется согласования в инстанциях.
к оглавлению ↑

Основные разновидности и характеристики

На рынке представлено несколько моделей систем рекуперации воздуха для частных домов и квартир, различающихся устройством:

  1. Пластиночный вид востребован при организации в разных направлениях. Спрос объясняется доступной ценой и производительностью. В качестве материала для изготовления неподвижных пластин может использоваться алюминий, медь и пластик. Поступающие воздушные массы в процессе проходят через одну или несколько кассет. В первом случае образуется влага, которая выводится через дренажный канал. Во втором – появление конденсата практически исключено.

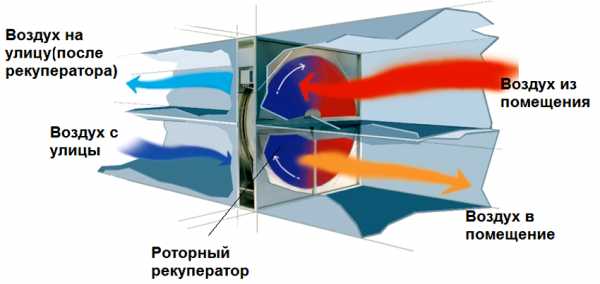

  1. Роторная система рекуперации – это установка представлена в виде цилиндра с лопастями, обеспечивающие циркуляцию. В зависимости от конструкции в стандартную комплектацию может входить 1 или 2 ротора.
  2. Крышные устройства предназначены для промышленных и коммерческих целей, например, для монтажа в торговых центрах или пищевых предприятиях. Здесь можно выделить простоту обслуживания и низкую себестоимость.

  1. Рециркуляционный водяной вид. Оборудование характеризуется высокой производительностью. По принципу действия конструкция схожа с водяным отоплением, так как в роли теплообменника выступает антифриз или вода.

Совет! При отсутствии опыта и навыков в этой сфере при выборе лучше обратиться за помощью к профессионалам, специалисты подберут установку с учетом площади, этажности и архитектурных особенностей дома.

В зависимости от конструктивных особенностей система рекуперации для квартиры и частного дома может отличаться и по следующим критериям:

  • способу монтажа: внутри стены, внутри или снаружи помещения;

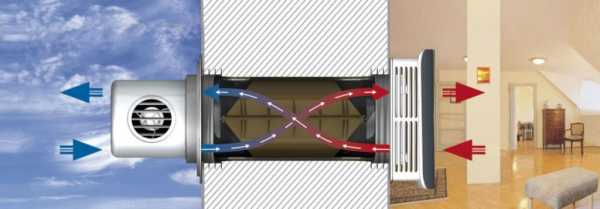

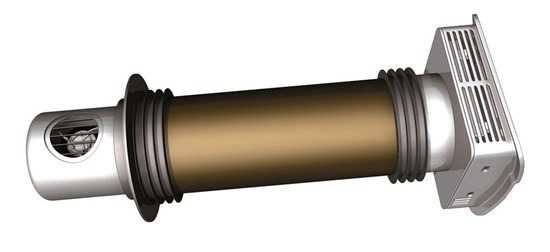

Рекуператор для монтажа внутри стены

  • количеству вентиляторов – для эффективной работы и увеличения производительности рекомендуется выбирать установки с 2-мя вентиляторами;
  • наличию догрева, что позволяет не промерзать устройству зимой, а также увеличивать температуру поступающих воздушных потоков в помещение;
  • возможности регулировки влажности и классу фильтров.
  • за счет функции климат контроля потребитель может задавать определенную температуру.

В заключение можно сказать, что система рекуперации – это идеальный, эффективный и недорогой вариант для создания приточно-вытяжной вентиляции в квартире или доме.

ventilationpro.ru

Инженерные системы — Рекуперация воздуха

Вытяжной воздух, удаляемый из помещения проходит через специальную теплообменную кассету, в которой он нагревает, охлажденные приточным воздухом, стенки теплообменника.
Стоит заметить, что приточный и вытяжной потоки не смешиваются, а лишь передают или забирают тепло от стенок теплообменника.

У пластинчатых рекуператоров есть один серьезный недостаток, который проявляется в виде образования наледи на пластинах теплообменника со стороны потоков вытяжного воздуха. Наледь образуется засчет замерзания конденсата. А конденсат образуется из-за разниц температур вытяжного воздуха и охлажденной теплообменной пластины. Эффект такой же как при доставании бутылки лимонада из холодильника. На бутылке появляется конденсат.

Когда образуется наледь — срабатывает специальный клапан, который называется байпас, и приточный воздух направляется в обход теплообменной кассеты. Сама кассета засчет этого размораживается вытяжным воздухом, а конденсат стекает в дренажную ванну и далее по дренажной системе в канализацию. Когда кассета разморозилась байпас закрывается и приток снова идет через рекуператор. НО! В тот момент, когда воздух идет в обход теплообменника рекуператора — экономия сводится на нет, так как приточный воздух нагревается только встроенным калорифером — как в обычной приточной установке.

В борьбе с данным явлением — обмерзанием стенок теплообменника — появилась на свет новая технология, позволяющая влаге, образующейся на стенках теплообменника в эти стенки впитываться и проникать на сторону приточного воздуха, тем самым увлажняя его. Все это стало реальным благодаря использованию специальных технологически сконструированных кассет из гигроскопичной целлюлозы. В приточно-вытяжных установках с рекуперациейAlasca нет таких частей как байпас, дренажная ванна и дренажный трубопровод. Вся влага утилизируется воздухом.

Исключение моментов работы рекуператора, когда приточный воздух идет в обход теплообменных кассет, а так-же применение не одного, а двух и более, кассет в одной установке — позволило добиться эффективности возврата тепла — до 91%, что является революционным показателем в области. Приточно-вытяжные агрегаты Alasca эффективно работают при температуре до -30C.

libtec.ru

Выбираем рекуператор для дома, подходящий под условия использования

Еще совсем недавно приточно-вытяжные системы вентиляции с использованием рекуператора воздуха применялись довольно редко. Позже некоторыми специалистами было определено, что подобная вентиляционная система является просто своего рода необходимостью. В механизм действия данного вида вентиляции заложен принцип процесса рекуперации (обратного получения) – процедура в которой часть тепла (энергии) возвращается из отработанного воздуха для повторного её использования. Теплые воздушные потоки, покидая здание, и соприкасаясь в теплообменнике с холодным потоком воздушных масс, частично их прогревает. В результате наружу попадает полностью «отработанный» загрязненный воздух, а в здание возвращается не просто очищенный, но еще и уже нагретый воздух.

В целях максимального сохранения тепла в помещениях при используемых системах вентиляции на основе нагрева приточных холодных воздушных потоков зачастую применяют специальное оборудование – рекуператоры для дома, размещаемые в установках. Принцип, входящий в основу работы некоторых видов рекуператоров (например, роторных или пластинчатых) сегодня завоевал наибольшую популярность среди существующего широчайшего ассортимента вентиляционных систем.

Основной принцип работы теплообменников

Рекуператор воздуха для дома – является незаменимым оборудованием в достижении чистоты воздуха в домашних условиях. Ведь поддержание здорового микроклимата с помощью встроенных каналов вентиляции, к примеру, на кухне или в ванной комнате, задача практически невыполнимая. В связи с этим установка различных типов систем вентиляции, как приточной, так и вытяжной, поможет сохранить в доме при оптимальном уровне влажности необходимый баланс чистого воздуха.

Учитывая также тот, факт, что используемые при ремонтных работах отделочные материалы зачастую не способные пропускать нужное количество воздуха, а современные технологии энергосбережения, применяемые при обустройстве пластиковых оконных рам, делают комнаты практически герметичными, то единственно правильным решением данных проблемных ситуаций становится установка рекуператора. Помимо покупного устройства, пластинчатый

или роторный рекуператор можно сделать своими руками.

Помимо этого, его довольно часто рекомендуют применять в системах вентиляции гаражей, где излишняя влажность может вызвать появление на автомобиле коррозийных налетов, а избыточное количество выхлопов газа и паров топлива отрицательным образом будут влиять на здоровье человека, а также дальнейшую сохранность транспортного средства.

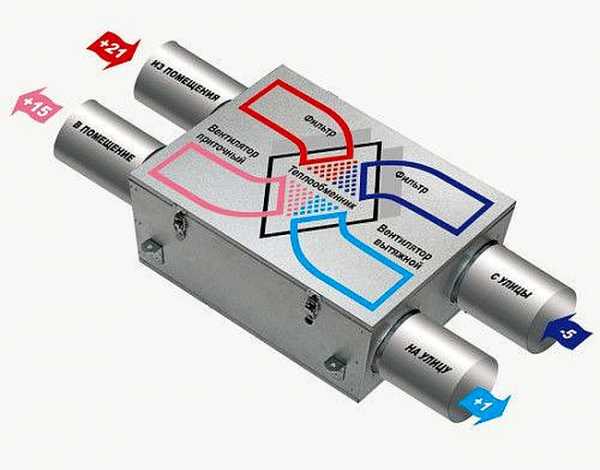

Принцип работы системы на основе рекуператоров достаточно несложен. Данное вентиляционное оборудование состоит из теплообменника, оснащенного 2 камерами, предназначенных для прохождения вытяжных и приточных воздушных потоков. Воздух, попадая в камеры, не перемешивается, а благодаря существенной разности в температуре осуществляется процесс теплообмена – холодные воздушные массы прогреваются, а теплые – охлаждаются. Кроме выравнивания температурных параметров воздуха из теплообменника успешно удаляется образованный в результате физических процессов конденсат.

Исходя из этого, рекуператор считается довольно эффективным устройством для сокращения потерей тепловой энергии, и сохранения материальных вещей в процессе эксплуатации вентиляции. Это оборудование способно сократить до 2/3 удаляемого тепла, то есть создать вторичное его использование в процессе одного технологического цикла.

Базовые направления использования рекуператоров

В зависимости от своего основного предназначения, вида конструкции, площади вентилируемого помещения, месте непосредственной установки рекуператоры могут широко использоваться в различных типах вентиляционных систем. Среди них можно выделить:

  • рекуператор для частного дома – используется в принудительных системах вентиляции приточно-вытяжного образца. Основой подобной системы с применением процесса рекуперации тепла выступает блок вентиляции, который оснащается специальным теплообменником, называемым рекуператором, несколькими вентиляторами, системой автоматики (или управления), а также фильтрами. К вентиляционному блоку подходят 2 воздуховода, через которые загрязненные воздушные массы удаляются и выводятся в специальный дефлектор, размещенный на кровле дома. Также в системах с принудительным забором воздуха может применяться так называемый грунтовый теплообменник, который укладывается в земле и помогает охлаждать воздух летом и нагревать зимой. При этом затраты на отопление и кондиционирование частного дома снижаются в среднем на 30%. Стоимость оснащения дома вентиляцией со встроенным рекуператором обойдется зачастую на порядок больше, чем создание системы с естественной вентиляцией, однако монтаж рекуператора позволяет экономить на отоплении до четверти всей расходуемой теплоты;

  • рекуператор для квартиры – выступает самым экономически выгодным и совершенным оборудованием, предназначенным для систем с механической вентиляцией, и является залогом здоровья всей семьи. В квартирных комплексах обычно создается вентиляционная система на основании моноблочных установок приточно-вытяжного типа с наличием роторных теплоутилизаторов или пластинчатых теплообменников. Такое оборудование снижает затраты на нагрев приточных воздушных масс на 85%. Особенно это актуально в современных условиях дефицита снабжения энергией;
  • рекуператор для коттеджа – в связи с тем, что приточно-вытяжные вентиляционные системы с рекуператором предполагают увеличение общей протяженности сети воздухопроводов идеальным вариантом для её размещения станут большие коттеджи или офисные помещения, поскольку здесь уровень экономии электроэнергии будет особо заметен и актуален. При этом во избежание промерзания системы рекомендуется применять в домах коттеджного типа роторные рекуператоры, которые по своим техническим характеристикам менее склонны к воздействию низких температур;
  • рекуператор для бассейна – являются наиболее дешевым, эффективным и экономичным средством для уменьшения влажности. Идеально вписываются в действующие вентиляционные системы. В данном случае осушение воздуха происходит за счет приточного свежего воздуха с меньшим уровнем влажности. Благодаря использованию в приточно-вытяжных установках вентиляции рекуперации тепла существенно экономятся эксплуатационные расходы при обслуживании бассейна в зимний период. Экономия энергии может достигать до 60%, что позволяет снизить необходимый уровень мощности установленного в системе нагревателя в среднем в 2,5 раза. Учитывая высокий показатель относительной влажности в бассейнах, специалисты рекомендуют использовать рекуператоры батарейного типа, как самого оптимального варианта для данного вида помещений. Связано это с тем, что рекуператоры роторного либо пластинчатого типа в подобных условиях поддаются частым замерзаниям и для их дальнейшей эксплуатации понадобится организация дополнительных мер по их защите.

В общем, рекуператор для дома со стороны экономической выгоды полностью себя оправдывает, поскольку эффект от его установки особенно ощутим для частных домовладельцев, которые самостоятельно отапливают свой дом и вынуждены платить за каждый неиспользованный градус.

ventilationpro.ru

особенности, принцип работы и преимущества устройства

Рекуперационная система вентиляции поставляет в помещение приток свежего воздуха, образуя благоприятный и комфортный микроклимат. Процесс рекуперации способствует постоянному обмену воздушными массами. Теплые потоки воздуха, покидая помещение, в теплообменнике начинают соприкасаться с холодным воздухом и немного его прогревают. В итоге наружу поступает загрязненный воздух, а в помещение возвращается уже очищенный и прогретый воздух. В настоящее время такая система приобретает все большую популярность. Кроме подогрева поступающего воздуха, в систему еще включают и воздушный фильтр.

Принцип работы

Используя бытовые рекуператоры, тепловая энергия, теряющаяся в системе вентиляции, начинает возвращаться назад. Происходит перемещение воздушных масс, квартира при этом нисколько не охлаждается.

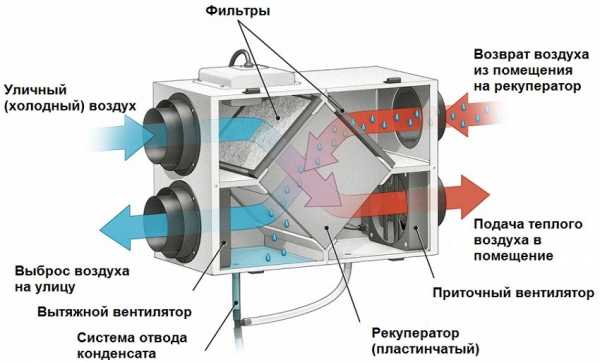

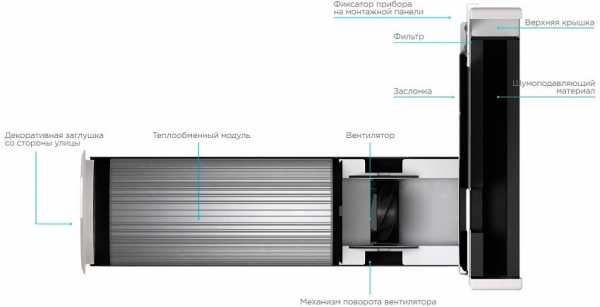

Рекуператор воздуха для дома представляет собой теплообменник с двумя камерами, через которые перемещается вытяжной теплый воздух и приточные холодные воздушные массы. Пластинки отличаются высокой теплопроводностью. Они нужны для того, чтобы теплый и холодный воздух не смог перемешаться, а существенная разница в температуре обеспечивает процесс теплообмена – холодный воздух прогревается, а теплый – охлаждается.

Следует знать, что очень высокая температура вытяжного воздуха способна больше прогреть поступающие холодные массы.

Если рекуператор устанавливается в частном доме, то в несколько раз сокращается уровень возможной потери тепла, достигая отметки в 80%.

Преимущества

Установка системы рекуперации обеспечивает в частном доме качественную вентиляцию. Помимо этого, монтаж системы обладает следующими преимуществами:

  • экономия на отоплении;
  • очищение помещения от неприятных запахов;
  • небольшая стоимость эксплуатации;
  • длительный срок службы;
  • экономия на вентиляции;
  • удаление пыли;
  • простота установки.

Благодаря рекуператору, помещение обеспечивается регулярным притоком свежего воздуха без дальнейшего снижения уровня температуры.

Установка такой системы обеспечивает качественную вентиляцию. Благодаря свободному перемещению воздушных масс в помещение стабильно поступает чистый воздух без углекислого газа и других запахов. Рекуператор хорошо осушает воздушные массы, когда в них содержатся большое количество влаги.

Также преимуществом установки рекуператора является значительное уменьшение уровня теплопотерь. Тепло, которое проникает внутрь дома, поступает вместе с воздушными массами из рекуперационной системы. При этом никаких потерь тепла не происходит. Экономия в этом случае может достигать 50%.

Монтаж рекуперационной системы освобождает от необходимости установки каминов, дополнительной вентиляции кровли, газовых плит, а также дорогих металлопластиковых окон. В последнем случае можно установить традиционные деревянные окна. Применение рекуператора освобождает от привычного проветривания комнат.

Такая система замечательно очищает воздух. Воздушные массы, которые поступают через рекуператор внутрь дома, предварительно фильтруются и очищаются от грязи и частичек пыли. Однако не стоит забывать осуществлять регулярный уход за отдельными элементами системы. Рекуператор следует регулярно чистить, чтобы не копилась пыль, которая может содержать возбудителей различных болезней. Чтобы повысить качество поступающих воздушных масс можно установить ионизатор воздуха.

Рекуператоры, которые эксплуатируются в домашних условиях, славятся своей эффективной и бесшумной работой. Системы, которые используются на промышленных объектах, являются очень шумными и громоздкими, и для домашнего пользования совершенно не годятся.

Виды рекуператоров

Такая система вентиляции представлена четырьмя основными видами. Таким образом, рекуператоры бывают:

  • Пластинчатые. Самый популярный вид устройства, являющийся очень эффективным и достаточно дешевым. КПД его достигает 65%. Конструкция такого агрегата очень простая и не имеет никаких трущихся подвижных частей, в результате чего он практически никогда не ломается. Пластинчатый рекуператор совершенно не потребляет никакой энергии, потому что работает без нее. Недостатками такого устройства является его способность замерзать зимой и невозможность осуществления влагообмена.
  • Роторные. Такое устройство работает от электроэнергии. Перепады температур внутри и снаружи помещения заставляют электронику подбирать необходимое количество оборотов ротора, в результате такое оборудование зимой не обледеневает. Работает он благодаря вращению теплообменника, по которому уличный воздух поступает в потоке исходящей воздушной массы. КПД такого устройства способно достигать 87%. Помимо этого, такое устройство не пересушивает воздух, возвращая обратно в помещение небольшое количество влаги. При помощи регулирования скорости вращения теплообменника можно легко изменить скорость теплоотдачи.
  • Рециркуляционные. КПД такого устройства достигает 65%, при этом у него очень сложная конструкция, а для передачи тепла используется вода или антифриз. Такая система имеет некоторое сходство с отоплением. В качестве котла выступает теплообменник, который устанавливается на вытяжном канале вентиляции, а в качестве батареи используется теплообменник, установленный на канале всасывания уличного воздуха. В первом теплообменнике нагревается вода, а во втором – отдается тепло. У такого рекуператора существует единственное достоинство – его отдельные части можно устанавливать в различных местах. Такое устройство не приспособлено к влагообмену и не может обходиться без электроэнергии.
  • Крышные. Это устройство не пригодно для квартиры или дома, а используется в основном на промышленных объектах – в цехах, магазинах и т. п. Его КПД составляет 68%. Особенностью такого агрегата являются небольшие расходы на обслуживание и установку. А из-за своего местоположения экономится пространство под потолком, что немаловажно для таких объектов, как цеха и торговые залы, в которых предостаточно другого оборудования.

Особенности изготовления своими руками

Сделать рекуператор самостоятельно достаточно просто. Если подойти к этому вопросу очень ответственно, то можно достичь положительного результата без привлечения специалистов. Монтаж устройства выполняется в такой последовательности:

  • подбор материала;
  • подготовка листов из металла;
  • монтаж теплообменника;
  • подготовка и утепление корпуса;
  • устройство рекуператора.

В качестве материала лучше всего использовать оцинкованное железо. Его следует заранее разрезать на пластины одинакового размера. Также заранее необходимо приобрести пластиковые фланцы. В процессе монтажа расстояние между пластинами следует делать около 4 мм, не больше. Иначе сопротивление воздуху будет чересчур большим.

Заключение

Установка бытовых рекуператоров воздуха для помещений с экономической точки зрения полностью оправдывает себя. Особенно ощущают эффект от его установки владельцы частных домов, которые отапливают свое жилье самостоятельно и вынуждены платить за каждый неиспользованный градус.

Оцените статью: Поделитесь с друзьями!

kotel.guru

Рекуператор воздуха для дома своими руками: руководство по изготовлению

С приходом пластиковых окон и герметичных отделочных материалов, острее встала проблема проветривания помещений. Застоявшийся воздух накапливает пыль, углекислый газ, влагу и вызывает недомогания у жильцов, а также плесень и грибок на стенах и окнах здания.

Системы вентиляции гораздо эффективнее справляются с улучшением микроклимата, чем простое проветривание.

Однако энергопотребление системы может быть весьма ощутимым, ведь зимой морозный воздух нужно подогреть, прежде чем он попадёт к людям. Сократить расходы можно несколькими способами. Рассмотрим самый оптимальный — как сделать рекуператор воздуха для частного дома своими руками.

Принцип работы рекуператора

Внутренняя конструкция рекуператора позволяет передавать температуру от выходящего из комнаты потока, входящему с улицы холодному воздуху.

Происходит эта передача различными способами, но в любом случае, посредством дополнительного материала теплообмена, так что два потока не смешиваются (или практически не смешиваются).

Насколько эффективна работа рекуператора, будет зависеть от его конструкции, объёмов, которые он через себя перекачивает и температур за окном. Но в любом случае показатели значительные – от 50 до 91 % экономии.

Рекуператор полезен во все времена года – в мороз он возвращает тепло в дом, а летом, когда на улице становится жарче, происходит охлаждение потока и снижается нагрузка на кондиционеры.

Типы конструкций

Есть несколько основных видов конструкций рекуператоров:

  1. Пластинчатый.
  2. Роторный.
  3. С теплоносителем.
  4. Трубчатый.

Пластинчатый – состоит из собранных воедино листов алюминия, который обладает самыми хорошими показателями теплопроводности при приемлемой цене материала. Прост в исполнении, нет движущихся деталей, недорогой. КПД – 40-70 %.

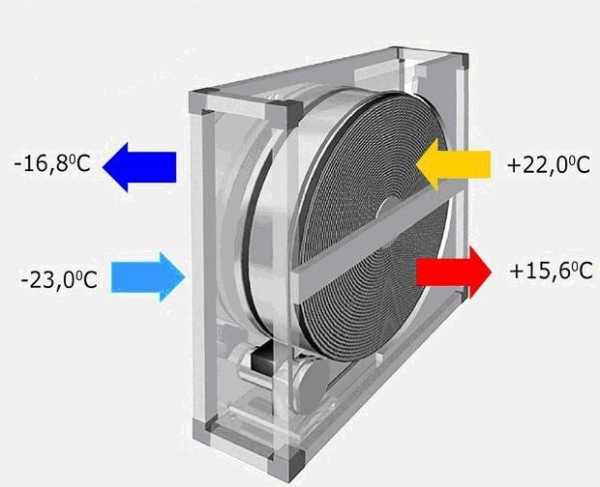

Роторный имеет вращающийся вал, работающий от электричества, и два канала с противотоками. Воздух прогревает часть ротора, она поворачивается и передаёт тепло холодному потоку в другом канале.

КПД обычно у таких приборов выше, но:
  • энергозависимость;
  • большие размеры;
  • сложность воспроизведения;
  • сложность ремонта и обслуживания;
  • а также то, что потоки немного, но смешиваются…

…делают ротор не столь популярным среди потребителей.

Варианты с теплоносителем и трубчатые ещё более сложны для воспроизведения в домашних условиях.

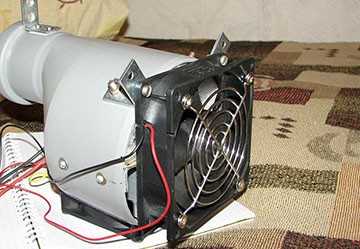

Рекуператор воздуха для дома своими руками

Пластинчатую модель сделать проще всего, поэтому рассмотрим её подробнее.

Плюсы и минусы пластинчатого рекуператора

Плюсы пластинчатой модели:

  • неплохой КПД;
  • простота конструкции;
  • доступность материалов;
  • энергонезависимость;
  • нет трущихся элементов, а значит, прослужит долго.

Есть и минусы, о которых сразу нужно знать.

Главная проблема – обледенение в крепкие морозы. Это связано с тем, что в помещении воздух более насыщен влагой, чем на улице. При обычных условиях эта влага выпадает в конденсат, но в мороз схватывается, образуя слой наледи.

Решений по борьбе с обмерзанием придумано несколько:

  • Автоматическое отведение потока в обход пластин, чтобы дать возможность тёплому воздуху отогреть обледенение (в этот период обогрева помещения не происходит).
  • Подогрев рекуператора до температуры, которая не даёт льду задерживаться (снижается на 20 % КПД).
  • Кассеты из целлюлозы, которые впитывают влагу, возвращая её через соседний отсек в квартиру. Эффект увлажнителя + отсутствие конденсата.

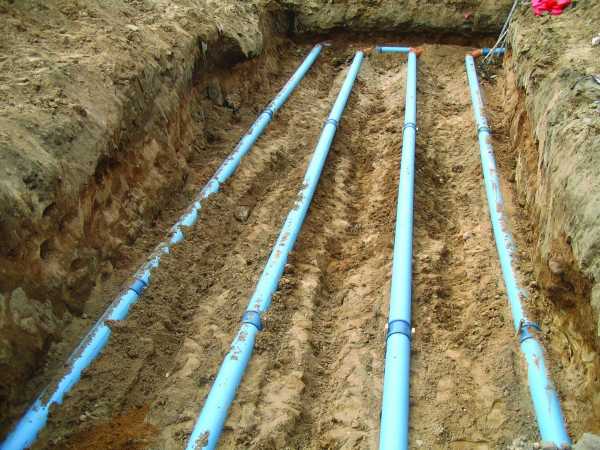

  • В своём доме проще всего сделать «грунтовый теплообменник» — трубу подачи закапывают ниже уровня промерзания почвы. Протяжённость подземного воздуховода – до 50 м. Приём увеличивает КПД, подогревает поток зимой и охлаждает летом, и это отличный способ борьбы с наледью.

Можно сказать, что целлюлозные кассеты – наилучшее решение, поскольку с их применением, рекуператор работает в любую погоду, потребление электричества не растёт, и не нужно устраивать сборник конденсата и его отвод в канализацию.

Приточная вентиляция эффективнее, чем естественное проветривание помещения, но поступающий с улицы воздух требует подогрева, на что тратится немало энергии. Решить эту проблему поможет приточно вытяжная вентиляция с рекуперацией тепла. Рассмотрим принцип работы данной установки.

Какой вариант приточно-вытяжной вентиляции с фильтрацией наиболее предпочтительный, читайте тут. Виды фильтров и их надежность.

В зимний период для работы приточной вентиляции необходим обогрев воздуха, поступающего снаружи. Электрический подогрев — дорогое удовольствие. Но есть ли альтернатива? По этой ссылке http://microklimat.pro/sistemy-ventilyacii/kalorifer-vodyanoj-dlya-pritochnoj-ventilyacii.html вы можете ознакомиться с таким прибором как калорифер водяной для приточной вентиляции, который поможет немало сэкономить.

Материалы для изготовления

Что нужно подготовить, если решено собирать самостоятельно пластинчатый рекуператор. Материалы:

  1. Листовой металл (лучше всего алюминий, но можно использовать кровельное железо, текстолит, гетинакс, или сотовый поликарбонат). Чем тоньше будет металл, тем лучше пройдёт теплообмен.
  2. Рейки деревянные для прокладки между пластинками (также подойдёт пробка техническая или простой шнур). Толщина 2 — 3 мм – чем тоньше, тем лучше. Ширина – ок. 10 мм.
  3. Герметик (не кислотный).
  4. Клей.
  5. Материал для корпуса. Это может быть фанера, металл, МДФ или готовая коробка.
  6. 4 фланца, такого же сечения, что и трубы.
  7. Минвата (4 см толщиной).
  8. Уголок.
  9. Метизы.
  10. Специальный вентилятор или кулер.

Резать детали предстоит электроинструментом.

Ширина корпуса будет равна диагонали будущего теплообменника, а высота зависит от того, сколько пластин планируется набрать и какой толщины они получатся вместе с рейками.

Изготавливаем рекуператор для дома — чертежи изделия

Из металла нарезаются квадраты со стороной 20-30 см. Нужно сделать около 70 штук. Если резать по нескольку штук сразу, будет быстрее и ровнее.

Рейки олифятся, и нарезаются в размер стороны квадрата (20 или 30 см). Заготовки наклеиваются на две стороны каждого квадрата и оставляются до полного высыхания клея. На один квадрат клеить рейки не нужно.

Промазываются клеем верхние части реек, и собирается бутерброд из всех квадратов. Важно! Каждый следующий квадрат нужно поворачивать под прямым углом к предыдущему. Каналы чередуются, ложась перпендикулярно, друг к другу.

Чертеж теплообменника рекуператорной установки

Клеится верхний квадрат, без реек. При помощи уголков конструкция стягивается и фиксируется.

Все щели обрабатывают нейтральным герметиком.

Делаются крепления для фланцев.

Теплообменник вставляется в корпус. Для этого на стенах корпуса делаются направляющие из уголка. Теплообменник нужно будет расположить так, чтобы он упирался углами в боковые стенки (получится ромб). Конденсат будет стекать в нижнюю часть. Здесь важно, чтобы получились два изолированных пространства, а воздух пересекался бы только внутри пластинчатой конструкции.

Делается небольшое отверстие, в которое вставляется шланг, для сбора и отвода влаги.

Вырезаются четыре отверстия в корпусе, для фланцев.

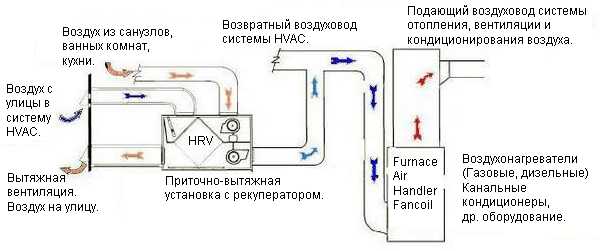

Схема монтажа вентиляции с рекуперацией

Отлично будет, если на входе сделать место для крепления фильтров.

Стены корпуса отделываются минватой.

Теперь можно установить вентилятор, и вмонтировать агрегат в систему вентиляции.

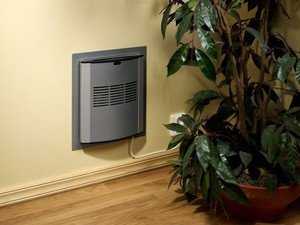

Монтируют готовые приборы непосредственно на стене или в специальной нише. Уровень шума зависит от мощности вентиляторов и материала воздуховодов. Но, как правило, он не превышает шум от работы компьютера.

Расчет рекуператора

Какой мощности нужен рекуператор для конкретного помещения. Формула расчётов такая:

Q = 0,335 х L х (tкон. – tнач.).

  • Qпроизводительность (метры куб. в секунду).
  • L – это количество приточного воздуха, которое должно поступать по нормам на человека (60 м3 в час на того, кто постоянно находится в помещении, и 20 м3 на временного посетителя.).

В скобках – разница между температурой, которую нужно достичь и той, что поступает с улицы.

Например, нужно подогреть воздух на 20 °С в помещении, для которого требуется 120 м3 воздуха в час.

Q = 0,335 х 120 х 20 = 800 Вт.

Как узнать КПД готового рекуператора

Для этого нужно снять замеры температуры воздуха в трёх точках входа:

  • Поступающего с улицы до рекуперации (tулич.)
  • Поступающего потока в дом, после рекуперации (tрекуп.)
  • Выходящий из дома поток до рекуперации (tдом.)

КПД = (tрекуп. — tулич.) : (tдом. — tулич.)

Полученный результат умножается на 100%

Пример:

На улице +3°С, дома +22°С, рекуперированный поток +14°С.

КПД = (14 – 3) : (22 – 3)

КПД = 11 : 19 = 0,57

0,57 х 100% = 57 %

Итак, КПД этого устройства, в данных условиях – 57%

У одного и того же агрегата, при разных условиях, будут разные показатели КПД.

Заключение

Практикой доказана эффективность рекуператоров для систем вентиляции не только в общественных местах, но и самых обычных частных домах. Опытом множества мастеров-любителей доказано, что рекуператор вполне можно собрать самостоятельно. Приборы получаются не хуже фабричных, но себестоимость их в разы ниже!

Отсутствие качественной вентиляции делает микроклимат помещения нездоровым и даже новомодные приборы вроде увлажнителей и ионизаторов в этом случае не помогут. Система приточно вытяжной вентиляции — отличное решение для плохо проветриваемых помещений.

Проект монтажа приточно-вытяжной вентиляции вы можете рассмотреть в этой теме.

Видео на тему


microklimat.pro

Приточно-вытяжная вентиляция с рекуперацией тепла

Когда возникает вопрос установки вентиляции, начинаются долгие раздумья, какую выбрать систему. Либо ограничиться естественным притоком и оттоком воздуха, либо делать принудительный монтаж и не зависеть от капризов природы. Приточно-вытяжная вентиляция с рекуперацией тепла для частного дома позволяет добиться постоянного воздухообмена. Не зависит от времени года, направления ветра, разницы температур внутри и снаружи помещения. Тратится больше энергии, чем в естественной вентиляции, но с рекуператором экономия тепла очевидна.

Содержание статьи

Устройство и принцип действия приточно-вытяжной вентиляции с рекуперацией тепла

Чтобы обеспечить постоянный воздухообмен в помещении, очистку поступающего воздуха от пыли и нагрев температуры в частном доме или квартире необходимо установить принудительную вентиляцию. Приточно-вытяжная вентиляция с рекуперацией тепла подает очищенный воздух. Экономия тепловой энергии при номинальной мощности составляет около 6 кВт. Рекуператор это устройство, которое возвращает тепло в дом. Относится к категории энергозависимых конструкций, требует подключения к источнику электрической энергии.

При проектировании учитывается:

  1. Количество помещений в доме;
  2. Ожидаемое количество людей;
  3. Назначение помещения.

Расчет сети воздуховодов по дому производится, исходя из потерь давления, которое присутствует в системе вентиляции. В здании с установленной принудительной системой приточно-вытяжной вентиляции воздушный поток поступает с улицы. При прохождении через конденсационный агрегат, воздух очищается от пыли, нагревается до необходимой температуры и поступает в помещение. Достоинство системы в том, что в дом подается очищенный и подогретый воздух в необходимом объеме.

Процесс работает круглосуточно:

  • Воздух с улицы поступает по вентиляционному каналу через шумоглушитель в вентиляционный агрегат;
  • В агрегате воздух очищается от пыли, нагревается и подается через шумоглушитель по вентиляционному каналу в помещение;
  • Отработанный воздух из санузлов и подсобных помещений возвращается обратно в вентиляционную установку и передает свое тепло входящему воздуху, который поступает с улицы;
  • Проходя через вентиляционную установку, уже охлажденный и отработанный воздух выходит на крышу улицы.

С помощью встроенного пульта управления можно настраивать:

  • Температуру входящего воздуха;
  • Скорость работы вентилятора, необходимого при воздухообмене;
  • Интервал замены фильтра регулируется по неделям.

Если необходимо, чтобы ночью или в определенные дни недели воздухообмен был меньше, делаются соответствующие настройки. Например,

  • Температура поступающего воздуха в приточную установку -9◦C;
  • Температура воздуха, которая подается в помещение +15◦C;
  • Температура выходящего из установки отработанного воздуха -3◦C.

При таком режиме калорифер (нагреватель) внутри приточного столба выключен — электроэнергия не тратится впустую для нагрева воздуха. Таким образом, обеспечивается экономия тепловой энергии.

Как работает вентиляционный агрегат

Представляет собой утепленный звукоизолированный металлический ящик. Для правильной работы вентиляционной установки и отображения температур устанавливается датчик для выходящего на улицу воздуха и поступающего из помещения отработанного состава.

  • Холодный воздух с улицы:
    1. Поступает через фильтр;
    2. Очищается от пыли;
    3. Проходит через рекуператор;
    4. В помещение воздух поступает через вентилятор, который создает разницу давлений.

  • Отработанный воздух из помещения:
    1. Проходит через фильтр;
    2. Очищается от крупной пыли;
    3. Проходит через рекуператор.
    4. Через вентилятор уходит на улицу.

В агрегат устанавливается роторный теплообменник. Внутри находится тонкий лист алюминия, свернутый в соты. Двигатель вращает соты. Холодный воздух, который заходит с противоположной стороны, нагревается и поступает в помещение.

При выходе на крышу монтируется приточная установка. Сколько кубометров воздуха поступает, столько кубов вытягивается на улицу. В стояк монтируются вентиляционные трубы. Терморегулятор регулирует температуру, подающего воздуха.

Вытяжные вентиляторы, устанавливаются отдельно, в зависимости от объема помещения. Воздух по одной трубе из приточной установки подается по воздуховоду в определенные комнаты. По другой трубе воздух выходит из вытяжного зонта на улицу. При работе создается разряжение воздуха.

Виды блоков рекуперации тепла

Рекуперация тепла в системе приточной вентиляции явление относительно новое и пока мало распространенное. Существует несколько типов устройств и большой выбор моделей по каждому виду. Приточно-вытяжная вентиляция с подогревом воздуха и рекуперацией выполняет следующие функции:

  • Возврат тепловой энергии;
  • Экономия топлива;
  • Снижение стоимости оборудования;
  • Обеспечение экологических норм;
  • Сокращение транспортных расходов;
  • Снижение стоимости газоочистки;
  • Снижение затрат на систему отопления.

Роторный (барабанный)

Теплообменник подходит для местности с суровым климатом. Барабан изготовлен из фольги алюминия. Поступательными движениями тепло переходит от вытягиваемого к подаваемому воздуху:

  • Тепло передается подаваемому воздуху;
  • Смешивание потоков составляет менее 0,1%;
  • Возвращается теплый и увлажненный воздух.

Помещения меньше высыхают. Полезная мощность составляет 92%.

Пластинчатый перекрестный рекуператор

Предназначен для местности с мягкими погодными условиями. Встречные потоки пластинчатого рекуператора разделяются алюминиевой фольгой.

  • Тепло передается подаваемому воздуху;
  • Формируется конденсат;
  • Необходим отвод воды.

Тепло удаляемого воздуха через алюминиевые пластины нагревает подаваемый воздух. На пластинах теплообменника конденсируется влага, которая попадает из помещений.

Во время отогрева КПД теплообменника равна нулю, тепловозврат не происходит. Общая эффективность вентиляционной установки падает. Система возвращает до 95% тепла.

Тепловые трубки

Данный вид производится как герметично запаянная трубка из материала с хорошей тепловой проводимостью. Внутрь заливается фреон. Рекуператор помещается в воздуховод вертикально (допустимо устанавливать под небольшим градусом). Нижний конец помещается в вытяжке, верхний в приточной вентиляции.

Теплый воздух проходит по нижнему воздуховоду по дну трубки. Фреон закипает, пары поступают в верхнюю часть и встречаются с приточным воздухом, забирая тепло от фреона. Конденсат оседает на дно трубки, цикл повторяется. Достоинство: нет движущихся частей. Недостаток: слабая работоспособность, система работает на фреоне.

Устройство с промежуточным теплоносителем

В качестве теплоносителя используется вода или специальный раствор.

  • Два теплообменника сообщаются между собой трубопроводами;
  • Один из них находится в канале, который вытягивает воздух и получает теплоту;
  • Теплота через теплоноситель переходит во второй теплообменник, размещенный в канале приточного воздуха, где происходит нагрев.

Потоки не смешиваются друг с другом, но промежуточный теплоноситель снижает эффективность работы до 50%. Дополнительно КПД можно увеличить насосом. Достоинство промежуточных теплоносителей в том, что теплообменники можно устанавливать на расстоянии друг от друга. Монтаж производится в вертикальном и горизонтальном положении.

Грунтовый теплообменник

Стоимость эксплуатации системы снижается на 5-10%. Если нет грунтового теплообменника, воздух, попадающий в систему рекуперации, проникает непосредственно с улицы. С грунтовым теплообменником на глубине порядка двух метров в земле прокладывается труба. Температура воздуха ниже промерзания грунта остается всегда стабильной в районе +10◦C.

Воздух проходит по трубе в земле и попадает в рекуперацию тепла. Разницу температур компенсировать гораздо проще. ТЭНы включаются реже, экономия тепла становится больше.

Грунтовый теплообменник необходимо делать по проекту. В зависимости от площади дома подбирается система рекуперации, которая определенный объем воздуха забирает с улицы и, проводя через весь грунтовый теплообменник, его разогревает. Важно обратиться к опытному проектировщику. Именно он сможет рассчитать длину и глубину канала.

Технические характеристики, на которые следует обратить внимание при выборе

  • Металлические устройства эффективны в эксплуатации до -10ºС. При пониженных температурах работоспособность заметно снижается. Вследствие чего применяется электрические преднагревательные элементы;
  • При выборе следует изучить толщину корпуса, материал мостиков холода. Толщина 3 см подлежит дополнительной изоляции, когда температура на улице станет ниже -5ºС. Вдвойне придется использовать изоляционный материал, если каркас сделан из алюминия;
  • Следует обращать особое внимание на показатели свободного напора вентиляторов. Может случиться так, что на 500 м3 напор может полностью отсутствовать. Об этом потребители узнают, как правило, когда рекуператор выходит из строя;
  • Большой плюс, когда к автоматической системе можно подключить дополнительные функции. Благодаря усовершенствованной автоматике, снижаются издержки в эксплуатации и повышается работа всего прибора;
  • Основной показатель для принятия решения, на каком рекуператоре остановить свой выбор – это вентиляционный напор и мощность. Предварительно делается расчет, сколько воздуха должно поступать в дом за один час.

Лучшие приточно-вытяжные системы с рекуперацией тепла

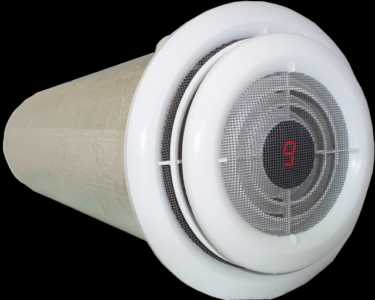

Vakio

Это не просто вентилятор с фильтром. По отзывам потребителей, качество модели во много раз превышает цену. Расход электроэнергии от 5 до 20 Ватт в час. Малый расход в связи с тем, что нет греющего элемента, который нагревает воздух.

Цикл притока и оттока воздуха длится по 40 секунд каждый. Вентилятор разворачивается и работает беспрерывно, выполняя разные функции. Он просто меняет направление воздуха. При этом нет перепадов шума.

Работает в диапазоне от -47◦C до +50◦C. Есть режим сброса наледи. Устройство снабжено фильтром класс F6: не пропускает не только пыль, но и пыльцу, что особенно важно для тех, кто страдает аллергией. Полностью российская сборка (производитель г. Новосибирск). А значит, прибор идеально подходит для суровой зимы.

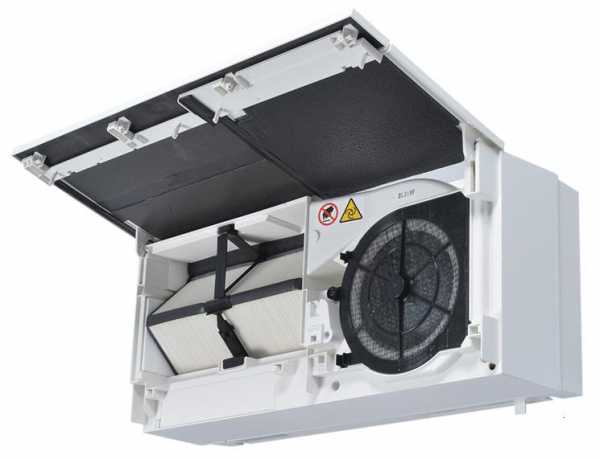

Mitsubishi Electric VL-100EU5-E Lossnay

Позволяет избежать сквозняков при проветривании и сохраняет микроклимат. Принцип работы предельно прост:

  • Воздух из помещения втягивается вентилятором в камеру с теплообменником;
  • В результате возникающего в комнате разряжения, поступает воздух с улицы;
  • Внутри камеры происходит обмен теплом и влажностью.

Главный элемент системы: теплообменник Lossnay («Без потерь»). В нем происходит теплообмен между уличным и комнатным воздухом. Летом поступает охлажденный воздух, зимой – теплый. Коэффициент теплообмена рекуператора составляет 80%. Особая конструкция теплообменника позволяет снизить уровень внешнего шума в два раза. Не дает проникнуть с улицы вредным веществам из выхлопным газам.

За счет тонких стенок в фильтре происходит активный обмен кислородом и влажностью. Теплообменник достаточно время от времени пылесосить, а фильтры промывать водой. К фильтру прилагается защитная сетка вытяжного вентилятора. При необходимости ее тоже можно снять и прочистить.

Прана

Компактное недорогое решение для вентиляции в частных домах. Прана решает несколько проблем:

  • Обеспечивает приток свежего воздуха в помещении;
  • Фильтрует и нагревает воздух до нужной температуры за счет тепла удаляемого воздуха;
  • Вытягивает отработанный воздух наружу.

Рекуператор экономит до 80% затрат, связанных с вентиляцией. Прибор оснащен дистанционным (реостатным) управлением, способен плавно регулировать уровень воздухообмена. Воздух обновляется столько раз, сколько потребуется. Устройство, без внутреннего и внешнего блока устанавливается в течение нескольких часов.

  • Не требует дорогого сервисного обслуживания;
  • Значительно дешевле подвесной вентиляционной системы;
  • Не имеет альтернативы по сумме характеристик и стоимости.

Можно ли самому сделать систему с рекуперацией

Системы рекуперативной вентиляции становятся особенно актуальными после установки пластиковых окон. В окнах есть режим микровентиляции, но хотелось бы управлять процессом. Результатом решения вопроса у многих становится самодельная рекуперация.

Есть множество вариантов самодельных установок. Самые простые, даже, если пульт управления не впечатляет внешним видом, в целом, неплохо справляются с задачей. Основная часть блок управления. Внутрь стены вставляется блок вентиляции. С другой стороны окна монтируется дополнительный блок. Провода лучше закладывать в стенку.


Основная задача системы менять воздух в комнате, оставляя тепло:

  • Используется два цилиндра: диаметр — 110 мм; длина – 310 мм. С одной стороны трубы встраивается реверсивный вентилятор. Он способен переключать направление подачи воздуха и продувать теплообменник;
  • Два обычных вентилятора подключаются спина к спине. Периодически включаются то один, то другой. Вентилятор способен подавать воздух сквозь трубу в обоих направлениях. Реверсивную модель можно заменить бюджетным вариантом от старых компьютерных системных блоков. Но тогда вместо двух понадобится четыре штуки;
  • В основную часть трубы вставляют теплообменник. Задача забирать тепло у воздуха, выходящего из помещения, и отдавать тепло холодному воздуху с улицы.

Рекуператор работает циклично, поэтому называется реверсивным. Некоторое время он вытягивает воздух из помещения, нагревая теплообменник. Потом затягивает воздух с улицы, отдавая запас накопленного тепла. Два блока включают для большей эффективности. Пока один вытягивает воздух из помещения, другой подает и наоборот. Такая схема работы позволяет избежать выпадения конденсата.

Теплообменник представляет собой массу маленьких стеклянных трубочек, которые плотно набиваются в трубу. Они заменяют производственных соты, через которые проходит воздух. Вместо трубочек можно использовать более эффективный вариант – небольшие стеклянные шарики. Воздух в работе постоянно огибает шарики, путь прохождения удлиняется, больше отдается и поступает тепла.

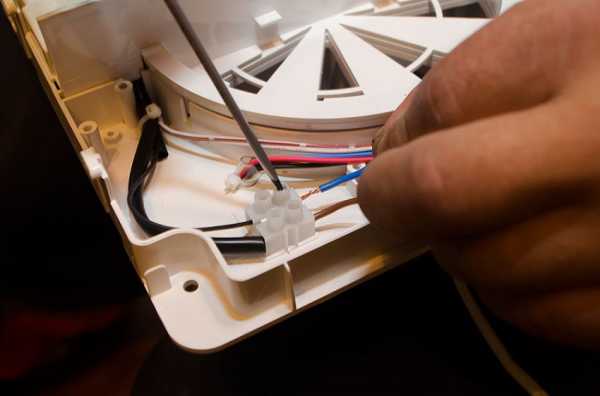

Блок управления рекуперативной вентиляцией включает:

  • Трансформатор от обычного блока питания;
  • Диодные выпрямители 4 шт.;
  • Интегральный стабилизатор 12 вольт;
  • Выпрямитель на 6-12 вольт, собранный на базе стабилизатора 5 вольт.

Резистор регулирует напряжение от интегрального стабилизатора 6 12 вольт, подается на вентилятор. Схема управления рекуперативного цикла работает от 12 вольт.

Отдельно вставляется микросхема таймера, который задает интервалы. Можно установить оптимальное время переключения. Две группы вентиляторов монтируются в двух блоках рекуперативной вентиляции.


Режим:

  • Вытяжка воздуха;
  • Всасывание воздуха;
  • Обратный возврат — рекуперация.

Пока один вентилятор засасывает воздух, другой удаляет его из помещения. Через установленное время цикл меняется.

Дом должен иметь максимально герметичную теплоизоляцию. Естественная вентиляция заведомо не сможет обеспечить необходимый уровень воздухообмена. Механические системы вентиляции успешно справляются с работой. Лучшее решение на сегодняшний день установить принудительную систему с рекуперацией, что позволяет экономить тепловую энергию, особенно, в загородных домах средней и большой площади.

Т С

ventilsystem.ru

Рекуператор воздуха для квартиры: вентиляция и подогрев

Каждое жилое помещение должно регулярно проветриваться. В зимний период проветривание значительно понижает температуру в квартире. Поэтому сегодня активно применяются рекуператоры, которые обеспечивают приток подогретого свежего воздуха за счет передачи тепла из квартиры. Таким образом, в квартире всегда будет чистый воздух и благоприятный микроклимат.

Что такое рекуператор?

Рекуператор воздуха — устройство принудительной приточно-вытяжной вентиляции. Установка вытягивает отработанный воздух из помещения, и затягивает свежий, используя принцип удержания тепла.

Рекуператор для вентиляции квартиры в зимнее время обеспечивает приток подогретого чистого воздуха с улицы.

Система разработана так, что тепло комнатного воздуха сохраняет энергию в устройстве, и частично передает ее в приточный поток воздушной массы. Таким образом, удается подогреть воздух с улицы, еще до того как он попал в помещение. Рекуператор для квартиры состоит из следующих комплектующих:

  • воздуховод, который выступает корпусом устройства;
  • теплообменник для сбережения и передачи энергии;
  • фильтр для очистки воздуха;
  • реверсивный вентилятор, обеспечивающий продув воздуха по системе;
  • вентиляционный зонт для защиты внутренней системы рекуператора.

Рекуператор воздуха для дома и квартиры обладает высокой производительностью и низким показателем энергопотребления. Устройства практически бесшумные, поэтому только положительно влияют на атмосферу квартиры.

Вентиляция квартиры в зимний период холодным воздухом поступающим из открытых окон.

Принцип действия теплообменника

Теплообменник может вернуть до 90% тепла, исходящего из квартиры, воздуха. Чем больше размер теплообменника, тем больше его теплоемкость. Аэродинамические свойства детали обеспечивают свободный проход воздушных масс в корпусе.

Устройство рекуператора и принцип работы

Цикл работы рекуператора состоит из 4 фаз:

  1. Вытяжной поток попадает к системе теплообменника с помощью вентилятора. Теплообменник сохраняет тепло из воздуха.
  2. Когда теплообменник прогрет, вентилятор направляет холодный воздух с улицы в квартиру.
  3. Проходя через систему теплообменников, свежий воздух быстро прогревается почти до комнатной температуры. Теплообменник остывает.
  4. После охлаждения теплообменника, вентилятор приступает к 1 фазе цикла, и выводит воздух из помещения.

Теплообменники имеют двухстенное строение, благодаря чему приточный и вытяжной потоки воздуха не смешиваются. Примерная схема перемены температур воздуха: вытяжная воздушная масса с температурой +21ºС, выходит наружу с показателем +1ºС. Холодный поток с улицы температурой -5ºС попадает в помещение, прогретым до +15ºС.

Зачем рекуператор в квартире? Функции устройств

Самой главной, выполняемой рекуператором, функцией является обеспечение вентиляции помещения. Использование оборудования дает много других положительных эффектов, выполняя ряд функций:

Функциональность рекуператора

  • Экономия электроэнергии;
  • Проветривание. Вместо отработанного теплого воздуха с низким содержанием кислорода, квартира наполняется свежим;
  • Отопление. Устройство наполняет квартиру теплым воздухом, даже если на улице -30 градусов;
  • Очистка воздуха. Избавляет помещение от неприятных запахов и грязи в воздухе;
  • В отличие от обыкновенного проветривания, во время обмена воздушных масс, в дом не попадает грязь с улицы, пыль, насекомые, а также исключены сквозняки.

В процессе рекуперации передача тепла происходит природным путем, без использования нагревателей. Теплообменник никак не влияет на химический состав воздуха.

Какие бывают рекуператоры?

Назначение у всех типов рекуператоров одинаковое, но вот технология теплообмена значительно отличается. По методу передачи тепла рекуператоры различают:

  • пластинчатые;
  • роторные;
  • с этиленгликолем.

Устанавливаться оборудование может как в стене, так и на крыше. Кровельные устройства имеют другое строение, но принцип работы остается прежним.

Пластинчатые

Пластинчатый рекуператор и схема его работы

Самым популярным типом устройств считаются пластинчатые рекуператоры. Теплообменником выступает слоенная кассета из металла с высоким показателем теплопроводности. Каналы расположены так, что приточные и вытяжные потоки воздуха не контактируют между собой, а происходит процесс передачи тепла через металлические пластины. Фильтры способствуют проникновению чистого воздуха в квартиру, а система отвода конденсата обеспечивает сток влаги.

Пластинчатые рекуператоры обычно довольно компактные, и подходят для установки в любом помещении.

Роторные

Роторный рекуператор для вентиляции квартиры изготавливается из гофрированной стали

Механизм теплообмена в устройствах данного типа сложнее предыдущего, поэтому размеры роторных рекуператоров значительно больше, как и производительность. Для работы устройства необходимо движение приводных роторов, поэтому потребляет оборудование больше электричества. Ротор изготавливается из гофрированной стали.

Входящие и исходящие потоки воздуха могут смешиваться, если система не оборудована дополнительной вытяжкой. Скорость вращения вентилятора может регулироваться, в таких случаях можно увеличить или уменьшить подачу воздуха.

Рекуператор с этиленгликолем

Третий тип устройств использует еще один теплоноситель, которые значительно повышает производительность оборудования.

Рекуператор пластиковый с этиленгликолем.

Гликолевые рекуператоры имеют два теплообменника, по которым циркулирует водно-гликолевый раствор. Вещество обладает высоким показателем теплоемкости. Сохраняет намного больше тепла, чем металлические кассеты. Если климат местности слишком холодный, вместо этиленгликоля можно использовать антифриз.

Монтаж гликолевых приборов — процесс сложный, поэтому используется преимущественно на больших территориях, циркуляция воздуха на которых будет происходить намного быстрее.

Крышные рекуператор воздуха

Система приточно-вытяжной вентиляции с выходом на крышу применяется в зданиях с большой площадью как склады, цехи, супермаркеты и другие. Такие устройства называют кровельными рекуператорами. Монтаж и эксплуатация рекуператоров простые. Стоимость такой вентиляции не должна превышать пластинчатой системы, принцип действия которых аналогичен.

Приточная вентиляция в частном доме.

Достоинством данного типа выступает хорошая шумоизоляция, поскольку выход наружу находится на крыше здания. В квартире крышный рекуператор установить невозможно, поэтому он используется только в частной собственности.

Как происходит монтаж рекуператора?

Установку рекуператора проводят в комнате, в которой жильцы квартиры проводят много времени, так как воздух в ней самый свежий. Если квартира расположена на 1 этаже, то монтаж нельзя проводить на высоте, ниже 1 м от уровня устойчивого снегового покрова. Расположение устройства около окна приемлемо, и упрощает процесс монтажа. Не рекомендуется устанавливать рекуператор возле внешнего блока сплит-системы. Загрязненный воздух из кондиционера может попасть в рекуператор.

Устройство приточной вентиляции в квартире.

Для монтажа необходимо сделать сквозное отверстие в стене. Для этого используются инструменты с алмазным напылением. Диаметр отверстия напрямую зависит от выбранной модели и варьируется в пределах 150−250 мм. Процесс пыльный, и оставляет много отходов, поэтому лучше с первого раза правильно подсчитать необходимый диаметр отверстия.

Оборудование надежно закрепляется в стене с помощью крепежных деталей, которые обязательно должны быть в упаковке. С улицы на рекуператор надевается решетка. Когда устройство зафиксировано, можно подключать его к линии 220 В.

Особенности работы и эксплуатации

Рекуператор должен быть постоянно подключенным к сети электропитания. Таким образом, эксплуатация устройства будет максимально удобной, благодаря дистанционному пульту управления. Обычно на пульте расположены 4 кнопки:

Схема внутреннего устройства рекуператора

  • 2 кнопки настройки производительности;
  • 1 кнопка вкл/выкл;
  • 1 кнопка летний режим.

Эффективность работы прибора напрямую зависит от теплообменника, а именно его материала, системы и площади поверхностей кассет.

Совет: При покупке нужно обратить особое внимание на площадь кассеты. Чем больше площадь теплообменника, тем быстрее и сильнее нагревается холодный приточный воздух.

Расчёт рекуператора

Произвести расчет эффективности рекуператора можно самостоятельно. Коэффициент полезного действия определяется по формуле:

Переменными выступают:

  • L — расход воздуха;
  • t — температура приточного воздуха;
  • t — температура вытяжного воздуха;
  • 0.335 — региональный коэффициент.

Лучшие модели обладают показателем КПД до 80%. Это значит, что при температуре в доме =22ºС, на улице — 16ºС ниже ноля, то приточный воздух будет прогрет до +12ºС.

Принцип работы рекуператора в квартире

Для того чтобы определить эффективность устройства, используют формулу:

Переменными выступают:

  • Q — затраты электроэнергии в процессе рекуперации;
  • n — коэффициент полезного действия, вычисленный ранее.

Потребляемая мощность оборудования обязательно должна быть указана в инструкции. Однако для точно определения показателя можно провести замеры самостоятельно.

Обзор самых популярных рекуператоров

Подходить к выбору устройства приточно-вытяжной вентиляции нужно серьезно. Для маленькой квартиры нужно брать рекуператор небольших габаритов, низкой потребляемой мощности и с минимальным уровнем издаваемого шума. В складских помещениях чаще используются крышные устройства, которые потребляют много электроэнергии, и могут быть очень шумными, но обладают большой вытягиваемой силой.

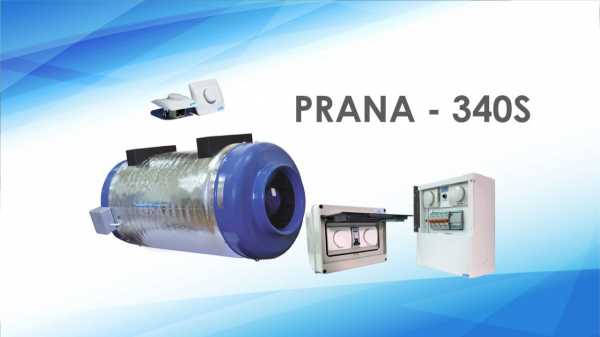

Рекуператор ПРАНА

Недорогим и эффективным методом вывести из квартиры отработанный воздух, и наполнить ее свежим является установка рекуператора Прана. Производитель использовал систему медных теплообменников, которые быстро прогревается, и передают тепло в холодные потоки воздушных масс. В рабочем модуле нет фильтров, поскольку материал теплообменника обладает обеззараживающими свойствами. Воздуховоды короткие и прямоточные, поэтому удается полностью сохранить ионный состав воздушной массы.

Состав монтажного комплекта рекуператора ПРАНА

Потребляемая мощность рекуператоров Прана составляет не больше 30 Вт/час. Диаметр устройств составляет от 15 см, поэтому их можно без проблем вмонтировать в стену даже самых маленьких квартир. Для управления используется дистанционный пульт.

Главные преимущества рекуператоров Прана:

  • лучшее соотношение цена-качество;
  • высокая производительность;
  • экономичность;
  • простота монтажа и эксплуатации;
  • компактность.

Ассортимент Прана представлен большим количеством моделей, которые разнятся по цене, функциональности и техническим характеристикам.

Видео: обзор рекуператора ПРАНА

Рекуператор MARLEY

Немецкая техника всегда славится высоким качеством. Рекуператоры Marley от немецкого концерна — не являются исключением. Продукция компании знаменита малой потребляемой мощностью от 3.5 до 8 Ватт. При этом КПД устройств может быть до 85%. Аккумулятор для сбережения тепла керамический. Мощность рекуператоров регулируется по 3 ступеням: 15, 25 и 440 м3/ч. Уровень шума оборудования минимальный, поскольку вентилятор расположен с внешней стороны и оснащен системой подшипников.

Рекуператор MARLEY очень экономичный в использовании электронергии

Для монтажа в стене необходимо проделать отверстие диаметром 18 см. Благодаря простоте монтажа рекуператор удобен в сервисе. Управление проводится с помощью дистанционного пульта.

Конденсат из влажного вытяжного потока воздуха образуется непосредственно в корпусе, и выходит с прогретым уличным воздухом в случае изменения направления подачи. Такая технология помогает избежать чрезмерно сухого воздуха в квартире.

Рекомендация: Для получения максимального эффекта, можно установить два, синхронно работающих, устройства Marley в одной комнате. Один рекуператор отводит воздух из помещения, другой обеспечивает приток воздуха с улицы, меняя направление каждые 70 сек.

Видео: обзор рекуператора Marley

Способ самостоятельного изготовления рекуператора

Каждый, кто знаком с инструментами, легко может самостоятельно сконструировать рабочий рекуператор воздуха. Процесс состоит из следующих шагов:

Рекуператор изготавливаем своими руками для вентиляции квартиры

  1. В стене делается отверстие для воздуховода. Диаметр напрямую зависит от размера корпуса.
  2. Листы оцинкованной стали болгаркой нарезаются на пластины 20×30 см. Всего понадобится около 3 кв.м. материала.
  3. По периметру пластин наносится теплоизоляционный материал как пробковый, деревянный и др. Высота теплоизоляции должна составлять от 4 мм.
  4. Пластины укладываются друг на друга. Стыки нужно заделать нейтральным герметиком.
  5. Устройство корпуса. Размер корпуса должен позволять поместить внутрь систему пластин из стали. В стенках корпуса делают 2 отверстия под пластмассовые фланцы. Размер фланцев соответствует размеру воздуховодов. Стыки заделываются герметиком.
  6. Система из стали устанавливается в корпус.
  7. Внешние стенки корпуса обшиваются термоизоляцией как стекловата или пенополистирол.
  8. Для безопасности и эстетичности рекуператор лучше поместить в короб из дерева или пластмассы.

Сборка рекуператора самостоятельно в целом не сложная задача

Чтобы рекуператор был максимально эффективен, и не требовал лишних затрат, выбирать его нужно, опираясь на площадь помещения. Но монтаж оборудования также немало влияет на функциональность, поэтому установку следует проводить по инструкции, ведь эффективный рекуператор не только делает воздух в квартире очищенным, но и позволяет экономить на отоплении.

uteplenieplus.ru

РубрикаРазное

Добавить комментарий
