Система рекуперации воздуха RECOOPER

RECOOPER - умная система вентиляции воздуха, которая работает по принципу передачи температуры от выходящего воздуха к входящему с улицы.

Зимой холодный воздух с улицы проходит через устройство и нагревается за счет выходящих потоков теплого воздуха.

Летом, наоборот, охлажденный кондиционером воздух выходит через рекуператор и охлаждает входящий горячий воздух.

Вы получаете чистый и свежий воздух в любое время года, и одновременно экономите, облегчая задачу вашей системе отопления или кондиционирования.

5 параметров воздуха, которые важны для хорошего самочувствия и здоровья Вашей семьи.

  • Влажность должна поддерживаться на уровне 50-70%, чтобы избежать обезвоживания и защитить от распространения бактерий и вирусов.
  • Уровень CO
    2
    должен быть ниже 0,5%, а кислорода 20-21%, чтобы Ваш мозг мог нормально работать, и происходил здоровый обмен веществ в организме.
  • Воздух должен быть максимально очищен от аллергенов и частиц пыли, чтобы организму не приходилось выводить попавшие через легкие токсины.
  • Воздух должен быть наполнен положительными и отрицательными ионами.
  • Воздух должен быть правильной температуры, которая может разниться в зависимости от вашей активности ночью и днем.

Преимущества RECOOPER

  • Вспомогательный контроль температуры и влажности в помещении
  • Фильтрация воздуха от пыли и аллергенов класса F7
  • Ионизация входящего воздуха
  • Экономия на оплате счетов за отопление
  • Постоянный контролируемый воздухообмен - приток кислорода и выброс СО2
  • Снижение тепловых потерь от вентиляции до 70%
  • Работа в синергии с кондиционерами и вентиляцией

Отличительные особенности

  • Установка очень простая и не требует ремонтных работ
  • Несколько вариантов дизайна корпуса под разный интерьер
  • Потребляет в среднем менее 5 Вт
  • Один прибор рассчитан на 25-30м2 и семью до 3 человек
  • Встраивается в стены толщиной от 23 см!
  • Просто работает! Не нужно никаких пультов. Один раз настроил, и все работает без Вашего участия.
  • Управление с мобильного приложения

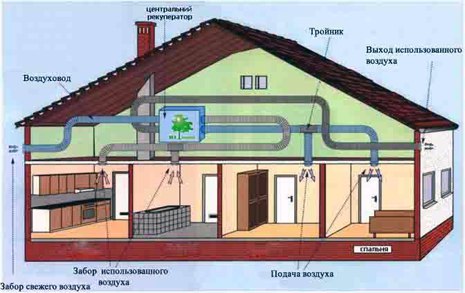

Вентиляция с рекуперацией: принцип работы

Приточно-вытяжная вентиляция с рекуперацией.

Проветривание комнат даёт ощутимый эффект, но в зимнее время года это ведёт к лишним финансовым затратам на отопление. С другой стороны, стоит лишь закрыть окно и воздух снова становится спертым, застоявшимся. Намного лучше показывает себя современная вентиляция, а справиться с теплопотерями поможет система вентиляции с  рекуперацией.

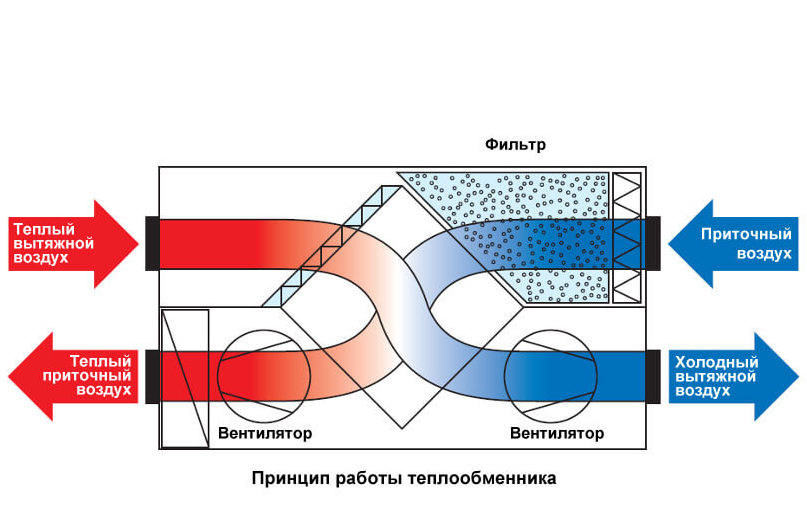

Принцип работы приточно-вытяжной вентиляции, оборудованной рекуператором.

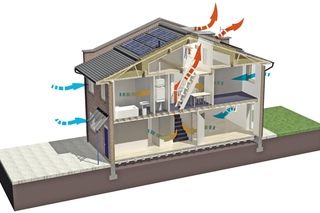

По своей сути данная система представляет собой воздухообмен помещения с улицей. А рекуперация заключается в теплообмене потоков воздуха внутри керамического элемента, благодаря передаче накопленной энергии входящему воздуху от исходящего потока. То есть, выходящий на улицу воздух отдаёт своё тепло направляющемуся воздуху в дом, что позволяет свежему воздуху оставаться таковым и быть тёплым.

Исходящий поток, наоборот, остывает, делая систему в целом энергосберегающей.

Пассивные и активные системы вентиляции.

Наиболее просты в устройстве естественные или пассивные проветриватели (их иногда называют приточные каналы или клапаны), так как являются энергонезависимыми и не требуют для работы электроэнергии и наличия вентиляторов. Применяются они для создания притока свежего воздуха с улицы без необходимости открывать окна или балконные двери.

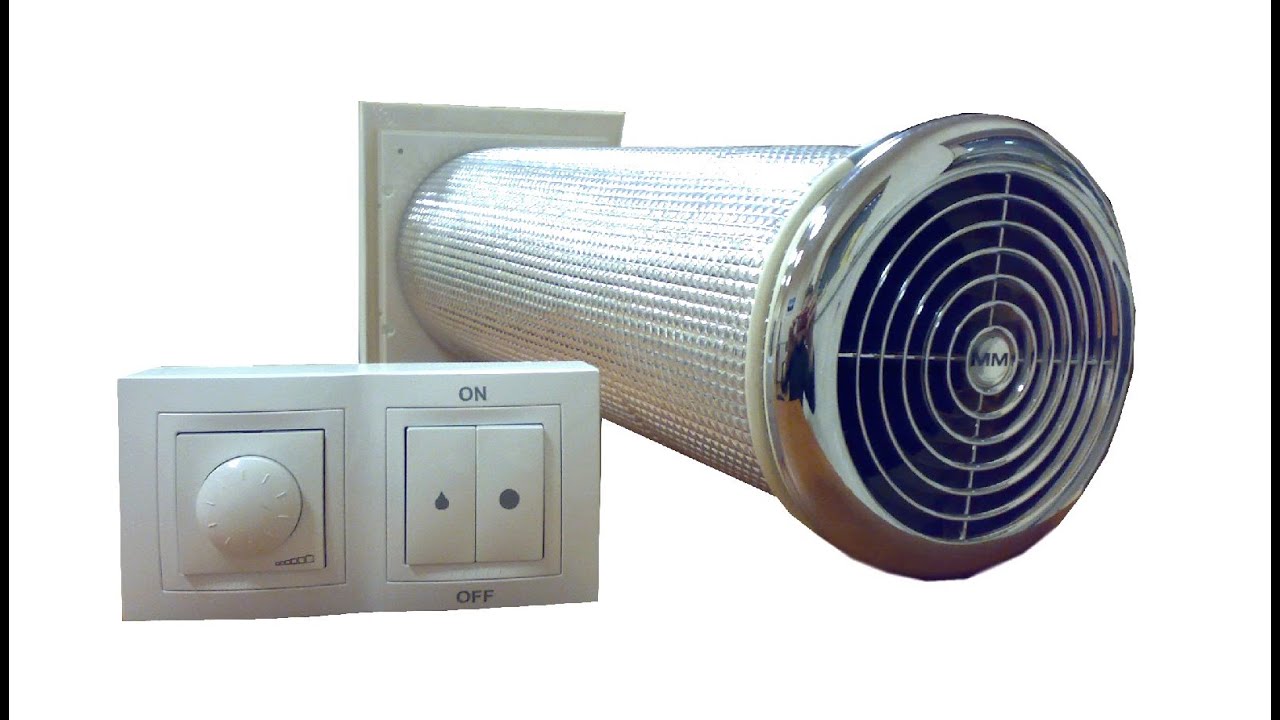

Специальный клапан устанавливается прямо в наружную стену и выводится на улицу. Монтируется он обычно на уровне окна или выше, по полу его никогда не пускают.

Преимуществом же такого решения, как правило, является возможность регулировки потока воздуха по типу жалюзи, за счёт установленной внутри конической решётки. Дополнительно приточный клапан оборудован москитной сеткой и фильтром от уличной пыли и пыльцы. Приточный клапан полезен в случаях, когда вытяжная вентиляция в квартире работает эффективно.

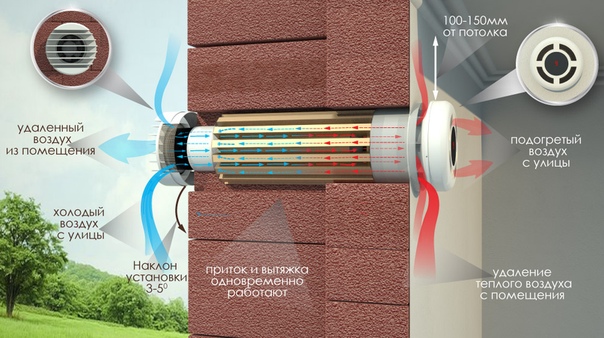

Активные проветриватели, по сути, мало отличаются в устройстве от первых, но в конструкции обязательно присутствуют вентиляторы. Они нагнетают воздух принудительно, что поднимает эффективность на порядок. С другой стороны, появляется зависимость от электричества, в конструкции больше подвижных частей, подверженных износу и поломкам.



Активная вентиляция по способу проветривания.

Среди активных систем различают приточные и приточно-вытяжные системы вентиляции. Первый тип характеризуется принудительной закачкой воздуха в помещение с естественным пассивным его отводом через каналы вытяжной вентиляции. Возможности их установки весьма разнообразны. Монтаж возможен и непосредственно в воздушный канал или в стену. Принципиальным условием является эффективная вытяжная вентиляция, иначе, постоянное нагнетание воздуха в помещение приводит к повышенному давлению и некоторые метеочувствительные люди этот дискомфорт ощущают на себе.

Несмотря на высокую производительность приточной вентиляции, приточно-вытяжная модель – эффективнее. В ней потоки нагнетаются принудительно вентиляторами в помещение и на улицу, что обеспечивает более активный воздухообмен и постоянную циркуляцию воздуха. Обычно в них конструктивно реализована рекуперация, так как в противном случае дом быстро остынет.

Преимущество наличия рекуператора.

Правильно подобранная и смонтированная вентиляция с рекуператором обладает по-настоящему массой преимуществ. Она даёт постоянный приток свежего и чистого воздуха без пыли, а отработанный выводится, не задерживаясь в доме. При этом, утечки тепла практически исключены, что уменьшает затраты на отопление в холода. А в жаркую же погоду система отчасти выполняет функцию кондиционера, убирая горячий воздух из помещения и охлаждая поступающий.

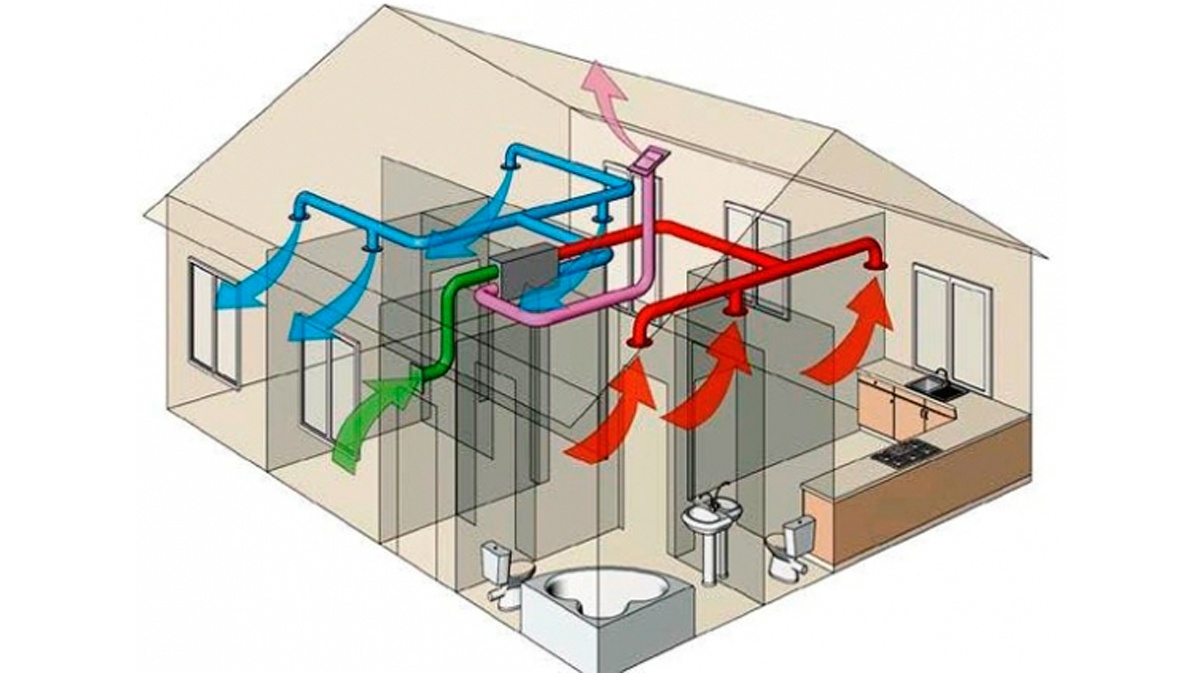

Правильная организация системы вентиляции для дома и квартиры.

Современные строительные нормы подразумевают создание качественной теплоизоляции. Отчасти для этого требуется максимальная герметичность дверных и оконных проёмов. По этой причине без вентиляции воздух во внутренних помещениях имеет тенденцию застаиваться. При постоянном проживании он ко всему прочему переувлажняется, обедняется кислородом и скапливается много пыли.

То есть без притока свежего воздуха просто не обойтись, хотя бы ради здоровья. Простые системы вентиляции окажут положительное влияние на климат в доме, но увеличат затраты на отопление. А вот системы с рекуперацией обеспечат и постоянным притоком свежего воздуха, и не дадут теплу покинуть стены дома.

Выбор такой системы для квартиры происходит на основании трёх факторов – производительности, толщины наружных стен и уровня шума.

Производительность определяется примерно в 30 кубов в час на одного человека. То есть, при проживании в квартире двух человек, стоит брать систему, способную на пропуск 60 кубов воздуха за один час. Важно, что подача воздуха осуществляется постоянно, а используем мы его только то время, пока находимся дома. Поэтому, при проектировании используются поправочные коэффициенты. Например, Российский СНИП по отоплению, вентиляции и кондиционированию, рекомендует применять коэффициент до 0,3. С учетом загрузки жилых помещений рекомендуется установка рекуператора с производительностью 40 куб.

метров в час для комнат площадью до 20 кв.м., а для комнат до 30 кв.м. - установить рекуператор с производительностью 60 куб.м. в час. Логика расчета такова, что подобные приборы имеют несколько уровней производительности и на средней скорости подачи, приборы должны полностью заменить воздух в комнате быстрее чем за 2 часа.

Также необходимо знать толщину стен, чтобы подобрать необходимые расходные материалы. Система рекуператора размещается в круглом канале длиной 50 см и состоит из мотора, фильтров и керамического теплообменника, что занимает около 30 см.

То есть, если стена дома меньше 30 см, потребуется дополнительная накладка – бленда. С её помощью можно установить рекуператор в стену от 18 см. В случае, если толщина стены превышает 50 см., используется дополнительный канал для установки в стену до 1 метра. Иногда внешняя стена комнаты граничит с застекленной лоджией, но и на этот случай есть решение - воздушный канал можно проложить через лоджию. используются трубы плоского или круглого сечения.

По шуму для квартиры подойдут системы в районе 20-40 децибел. Если выбранная модель более громкая, стоит устанавливать её в гостиной, столовой, а не в спальне.

Подбор модели вентиляции для частного дома в общих чертах не отличается от выбора вентиляции для квартиры. Однако для некоторых особенно больших или вытянутых комнат лучше ставить несколько рекуператоров, хотя обычно хватает двух. В остальном, каждое жилое помещение рекомендуется оборудовать одним прибором.

Особое внимание уделяется влажным зонам, к которым относятся кухня, ванная и туалет. Эти помещения должны быть обязательно оборудованы естественной вытяжной вентиляцией. В квартирах вытяжная вентиляция организована в виде сателлитов, по которым воздух отводится из каждого помещения в основной вентиляционный канал здания. Если вытяжка слабая, применяются вентиляторы для ванной, санузла или кухни.

Возможный дополнительный функционал рекуператора.

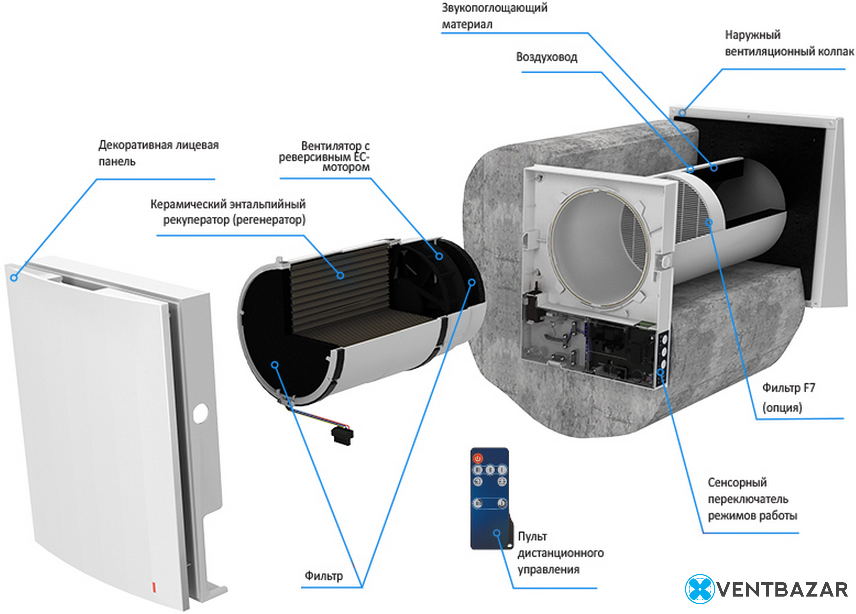

В простейшем виде рекуператор состоит из керамического элемента - теплообменникаи электрического мотора - вентилятора. В современных моделях применяется реверсивный вентилятор с обоюдоравным сечением лопасти крыльчатки.

Он затягивает воздух с улицы и вытягивает из дома. Но у него могут быть несколько режимов работы – только приток или вытяжка, выбор интенсивности рекуперации и ночной режим с пониженным шумом. Управлять им можно непосредственно выключателем, дистанционным пультом или с мобильного приложения по сети Wi-Fi. Также рекуператор может быть оснащен дополнительными фильтрами, от одного до нескольких. Они могут защищать от пыли, пыльцы или представлять собой многослойный картридж. Встроенные функции шумоподавления весьма полезны в шумной местности.

В производственной программе фирмы Marley Deutschland GmbH Вы можете выбрать вентиляцию с рекуперацией для квартиры, своего дома или офиса.

Характеристики Marley MEnV-180 Marley MEnV-180-II Marley MEnV-180-PLUS-60 Marley MEnV-180-PLUS-60-WiFi
Производительность в режиме рекуперации, куб. м./час. 16-25-37 16-25-37 16-25-37-60 16-25-37-60
Коэффициент рекуперации, % 85 85 85 85
Рекомендованная площадь, кв.м. 20 20 30 30
Режимов работы 3+1 3+1 4+1 4+1
Уровень шума, дБ(А) 22-29-35 22-29-35 16-25-30-37 16-25-30-37
Потребление энергии, Вт. 3-4,5-7 3-4,5-7 3-4,5-7-11 3-4,5-7-11
Управление, контроллер Пульт ДУ
Пульт ДУ
Пуль ДУ Пульт ДУ + пульт WiFi
Гильза-утеплитель EPS (2 halfpipe) EPP (3 сегмента) EPS (2 halfpipe) EPS (2 halfpipe)
Внешний козырек ASA -Пластик ASA -Пластик ASA -Пластик ASA -Пластик
Внутренняя панель ABS+UV ABS+UV Глянец ABS+UV ABS+UV
Очистка воздуха G3+F5 G3+F5 G3+F5 G3+F5
Опция, фильтр F8, F9 + + + +
Опция, угольный фильтр + + + +
Гарантия, лет 2 2 2 2

Система рекуперации, приточная система рекуперации тепла и воздуха в помещении

Компания "Премиум-Мастер" предлагает профессиональный расчет, подбор и монтаж оборудования для систем рекуперации тепла, а также качественное проведение пуско-наладочных работ.

Звоните нам на +7 (499) 995-0670;

Присылайте запросы на e-mail: [email protected]



Слово «рекуперация» происходит от латинского слова “recuperation”, что в переводе означает возвращение, получение. В широком смысле данный термин нужно понимать так: в каждом технологическом процессе расходуются материалы или энергия. Рекуперация позволяет вернуть часть энергии для использования в том же процессе.

Рекуперация воздуха – это процесс отбора тепла от удаляемого воздуха и передача энергии воздуху нагнетаемому. Технологически процесс рекуперации осуществляется с использованием кондиционеров с рекуперационнымтеплообменником или систем приточно-вытяжной вентиляции. Теплообменник предназначен для того, чтобы входящий и исходящий потоки воздуха не смешивались между собой, а только обменивались тепловой энергией. Понятное дело, что используя системы рекуперации воздуха, воздух, находящийся в помещении можно не только нагревать, но и охлаждать – все зависит от направления теплового процесса. При этом тепло входящему воздуху нужно не отдавать, а наоборот, забирать у него. Важной характеристикой системы рекуперации является так называемый коэффициент эффективности, который математически выражается отношением реального полученного количества тепла к максимально возможной энергии. Данный коэффициент может варьироваться в широких пределах – от 30 до 90 процентов.

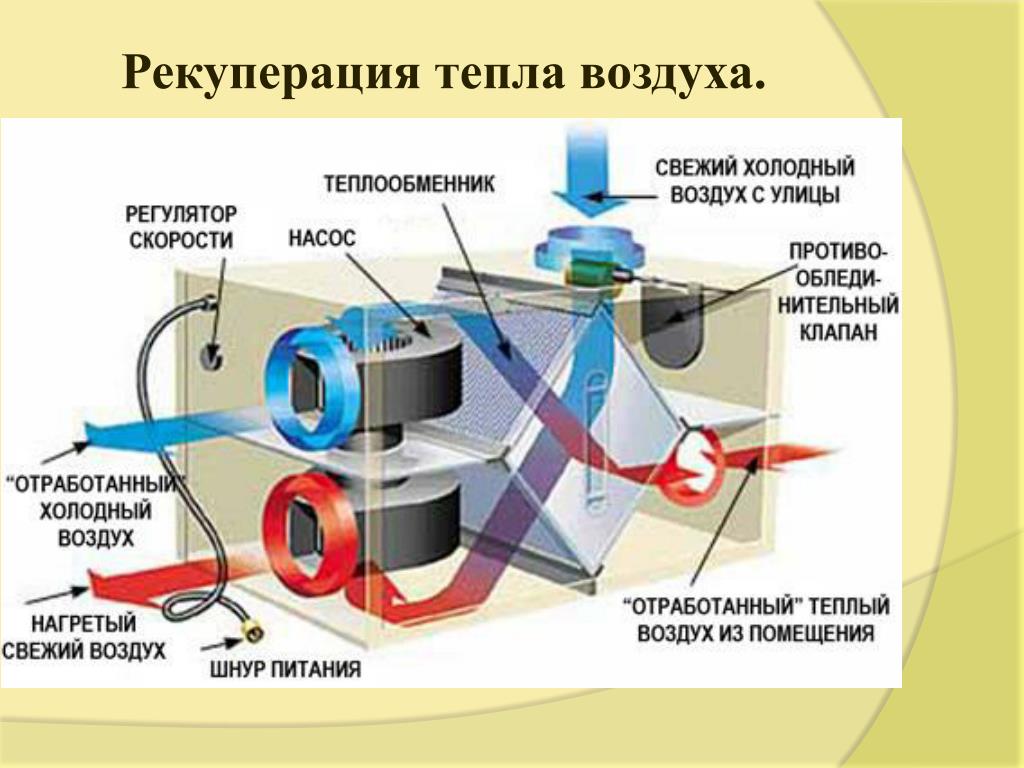

Принцип работы системы рекуперации тепла с перекрестными пластинами

Существуют такие пять типов рекуператов: пластинчатые, роторные, с промежуточным теплоносителем, камерные рекуператоры, тепловые трубы. Пластинчатые рекуператоры состоят из ряда пластин, с обеих сторон которых проходит удаляемый и проточный воздух. Преимущество пластинчатых рекуператоров – высокая эффективность, 50-80% и небольшая цена. Недостатком таких рекуператоров является то, что на их пластинах может образоваться конденсат, а в зимнее время года наледь.

В роторных рекуператорах обмен тепла происходит с помощью специального ротора, который находится между входящим и исходящим потоками воздуха. Данная система является открытой, поэтому есть очень большой риск того, что грязь и запахи передадутся от удаляемого воздуха нагнетаемому. Эффективность таких рекуператоров достигает 90%.

Рекуператоры с промежуточным теплоносителем устроены так: теплоноситель (вода или водно-гликолевый раствор) движется от одного теплоносителя к другому, забирая тепло у исходящего воздуха и передавая его входящему потоку. Эффективность таких устройств невысока – 45-60%.

В камерных рекуператорах процесс теплообмена регулируется заслонкой в камере. Исходящий поток воздуха нагревает одну из частей камеры, а уже от стенок камеры получает тепло входящий воздух. Эффективность таких рекуператоров 70-80%.

Пятый вид рекуператоров – это «тепловые трубы». Основной частью такой системы являются трубки, в которых находится фреон. Удаляемый воздух нагревает фреон, который испаряется. Приточный воздух, проходя вдоль трубок, заставляет фреон конденсироваться – таким образом, происходит охлаждение воздушного потока.

Популярные разделы
Реализованные проекты компании Премиум-мастер
  • Radisson Zavidovo

    Проектировка и монтаж систем выносного холодоснабжения холодильных камер в ресторане Radisson Zavidovo, подробнее.

  • Теремок - Новослободская

    Проектировка и монтаж системы вентиляции помещения ресторана Теремок, монтаж шкафа управление вентиляции, подробнее.

  • Супермаркет "Магнит" в Москвоской области

    Произведен монтаж нового и современного холодильного оборудования в супермаркет "Магнит", закупленного у сторонних компаний , подробнее.

  • Кондитерская фабрика Mondelēz International

    Замена существующей системы холодоснабжения для линии охлаждения шоколада, состоящую из двух поршневых полугерметичных компрессоров, подробнее.

Отзывы от клиентов
Отзыв от мясокомбината ВЕЛКОМ
Сообщаем, что с ООО "Премиум-Мастер" мы неоднократно сотрудничали, в планах расчетов и проектирования холодильного оборудования. ООО "Премиум-Мастер" зарекомендовали себя с лучшей стороны, как надежный партнер и поставщик.
Отзыв от университета МГИМО
Компания ООО «Премиум-Мастер» зарекомендовав себя как надежная Подрядная организация, силами которой были решены многие инженерные задачи для комплекса наших объектов.

Все отзывы

Вентиляция с рекуперацией | Вентиляционные установки компании Dantex

Вентиляция с рекуперацией – это оборудование, предназначенное для обработки воздуха до таких параметров, при которых человек чувствует себя комфортно и безопасно. Такие параметры регламентированы нормами и лежат в следующих пределах: температура 23-26 С, влажность 30-60%, скорость движение воздуха 0,1-0,15 м/с.

Существует еще один показатель, который напрямую связан с безопасностью нахождения человека в закрытых помещениях, – это процентное содержание углекислого газа в воздухе. Углекислый газ вытесняет кислород, и если его процент в воздухе доходит до 2-3%, человек, может стать причиной потери сознания человеком или даже летального исхода.

Именно для поддержания этих четырех параметров и служат вентиляционные установки с рекуперацией. Особенно актуально это для современных бизнес-центров, где полностью отсутствует естественный приток свежего воздуха. Промышленные, административные, торговые, жилые и другие помещения не могут обойтись без современного вентиляционного оборудования. При сегодняшней загрязненности воздуха вопрос установки вентиляционных установок с рекуперацией наиболее актуален.

Возможна установка в вентиляции с рекуперацией дополнительных фильтров и других приспособлений, которые позволяют еще лучше очистить и обработать воздух до заданных параметров.

Все это можно сделать при помощи вентиляционных установок Dantex.

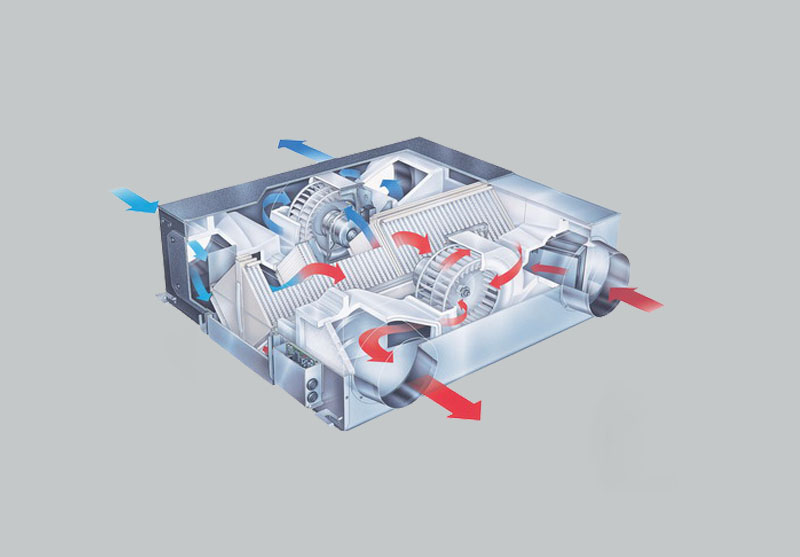

Принцип действия приточно-вытяжной системы вентиляции с рекуперацией тепла

Благодаря приточно-вытяжной системы вентиляции в помещение нагнетается чистый воздух, а отработанный прогретый воздух выводится наружу. Проходя через теплообменник, прогретый воздух оставляет часть тепла стенкам конструкции, вследствие чего холодный воздух, поступающий с улицы, прогревается от теплообменника, не затрачивая дополнительной энергии на прогрев. Эта система наиболее эффективна и менее энергозатратна, чем система вентиляции без рекуперации тепла.

Эффективность рекуператора меняется  от температуры наружного воздуха, ее можно рассчитать по общей формуле:

S = (T1 – T2) : (T3 – T2), где:

S – эффективность рекуперации;
T1 – температура воздуха, поступающего в помещение;
T2 – температура воздуха на улице;
T3 – температура воздуха в помещении.

Виды рекуператоров

Пластинчатые рекуператоры

Данный вид теплообменника состоит из набора тонких  пластин из алюминия или любого другого материала желательно с хорошими теплопередающими характеристиками). Это самый недорогой и наиболее популярный тип прибора  (рекуператора).  КПД пластинчатого рекуператора может составлять от 50% до 90%, а срок его службы, благодаря отсутствию движущихся частей, очень долгий.

Главный минус таких рекуператоров – образование наледи из-за разницы температур. Предлагается два варианта решения данной проблемы:

  • Не использовать рекуперацию при экстремально низких температурах
  • Использовать модели с автоматизированным процессом рекуперации. В данном случае холодный воздух обходит пластины, а теплый – отогревает наледь. Но стоит учесть, что КПД у таких моделей в холода снизится на 20%.

Роторные рекуператоры

В теплообменнике предусмотрена подвижная деталь – цилиндрический ротор (рекуператор), который состоит из профилированных пластин. Передача тепла происходит при вращении ротора. КПД составляет от 75 до 90%. В данном случае скорость вращения влияет на уровень рекуперации. Скорость можно регулировать самостоятельно.

Наледь на роторных рекуператорах не образуется, но в обслуживании они являются более сложными, чем пластинчатые рекуператоры.

С промежуточном теплоносителем

В случае с промежуточным теплоносителем, как и в пластинчатых рекуператорах, предусмотрено два канала для чистого и отработанного воздуха, но теплообмен происходит через водно-гликолевый раствор или воду. КПД такого устройства ниже 50%.

Камерные рекуператоры

В данном виде воздух проходит через специальную камеру (рекуператор), в которой предусмотрена подвижная заслонка. Именно заслонка имеет возможность перенаправлять потоки холодного и горячего воздуха. За счет периодического переключения потоков воздуха осуществляется рекуперация. Однако в такой системе происходит частичное смешение выходящих и входящих воздушных потоков, что приводит к попаданию посторонних запахов обратно в помещение, но, в свою очередь, такая конструкция обладает высоким КПД – 80%.

Тепловые трубки

Такой механизм имеет множество трубок, которые собраны в единый герметичный блок. Внутри они заполнены специальным легкоконденсирующимся и испаряющимся веществом, чаще всего это фреон. Теплый воздух, проходя через определенную часть трубок, нагревает и испаряет его. Он перемещается в область трубок, через которую проходят холодные воздушные потоки, и своим теплом нагревает их, а фреон при этом охлаждается, что может привести к образованию конденсата. Плюс такой конструкции в том, что в помещение не попадает загрязненный воздух. Оптимальное применение тепловых трубок возможно в небольших помещениях климатических зон, в которых наблюдается небольшая разница межу внутренними и внешними температурами.

Иногда рекуперации недостаточно, чтобы обогреть помещение при низких наружных температурах, поэтому зачастую в дополнение к рекуперации используются электрические или водяные нагреватели. В некоторых моделях обогреватели выполняют функцию защиты теплообменника от обледенения.

В вентиляционных системах также используются специальные фильтры, которые препятствуют попаданию спор, пыли и вредных примесей. Фильтры могут быть трех видов:

  • Сухие;
  • Влажные;
  • Электростатические.

Также виды делятся по способам очистки:

  • EU1 – EU4  - фильтры  грубой очистки, задерживают частицы размером 5мкм-10 мкм;
  • EU5 – EU7 – задерживают мучную пыль, сажу, конденсационный туман, аэрозоли;
  • EU8-EU9 – наивысшая степень фильтрации, задерживают 95% частиц размером менее 0,4 мкм.
Теги: приточные вентиляционные установки (для квартиры), приточные установки (мини), вентиляционные установки (с рекуперацией тепла, для квартиры, для дома, для коттеджа), приточно вытяжные установки (крышные, настенные, с пластинчатым рекуператором)

Проект системы рекуперации сточной воды.

Наша цель - разработать и предложить частному рынку небольшой и доступный теплообменник сточной воды. Внедрить в коммерческие проекты высокоэффективные бюджетные системы рекуперации тепла сточной воды. Обеспечить широкомасштабное применение рекуперации тепла из сточной душевой воды везде где применяется горячее водоснабжение.

Мы всегда рады оказать поддержку при разработке вашего проекта с внедрением системы рекуперации сточной воды.

Частью нашей повседневной работы является рассмотрение планов зданий, чертежей, консультирование заказчиков по поводу лучшей модели для его задач, способе подключения установки и других решений. У нас есть соответствующий опыт использования рекуперации в интеграции как существующих строений так и вновь возводимых зданиях с минимизацией затрат.

Наша цель - найти самое простое и экономически эффективное решение для конкретного проекта.



 Сотрудничаем  с дизайнерами, архитекторами и разработчиками. Это обеспечивает разработку и применение нужного рекуператора наиболее экономически эффективным способом.



 Рекуператор сточной воды является относительно простой системой для проектирования.  Есть несколько нюансов, которыми мы можем руководствоваться, чтобы гарантировать, что рекуператор, который предполагается использовать, является наиболее подходящим, наиболее удобным для установки и наиболее экономичным из доступных решений.

В штате, технически опытный персонал разработки и инсталляции. Имеем опыт, ведем разработку и внедрение рекуператоров стоков в  бытовые и  коммерческие  проекты.



Часто задаваемые вопросы (FAQ)

Мы отвечаем на наиболее часто задаваемые вопросы Ответы на вопросы (FAQ)

Просим внимательно прочитать данную информацию. Это поможет Вам выбрать необходимы вам рекуператор.

Для ответов на любые другие вопросы, пожалуйста обращайтесь по электронной почте

  •   ПРИМЕР:  Что это за система, назначение, зачем она мне нужна?

    При каждом открывании крана горячей воды, Ваши деньги просто утекают в канализацию.

Рекуперация тепла

Рекуперация тепла (на латыни recuperator - снова приобретающий, отвоёвывающий, снова овладевающий), возврат (полностью или частично) теплового потенциала, используемого в том или ином технологическом цикле, для вторичного применения.

Рекуперация тепла, применительно к вентиляции, это процесс теплопередачи, при котором тепловая энергия вытяжного воздуха посредством контакта с теплообменным устройством переходит к свежему приточному воздуху, за счёт чего происходит его нагрев. Теплообменное устройство называется рекуператором, причём, в последнее время, этим термином называют как теплообменник (об их типах ниже), так и более сложное устройство для рекуперации воздушного тепла. Итогом такого процесса является выброс зимой на улицу уже охлаждённого воздуха и подача в помещения уже подогретого.

Совершенствование строительных норм, появление новых строительных материалов, технологий строительства и увеличение потребности в комфорте ужесточает требования к инженерным системам вновь возводимых зданий, в том числе к вентиляционным системам, делают естественной минимизацию энергопотребления для этих систем. Пережитком ушедшего века можно считать механическую вытяжку и естественный приток. Такой метод низкозатратен и на этапе проектирования и строительства позволял экономить на капитальных затратах. По старым строительным нормам воздухообмен в помещениях осуществлялся следующим образом. Вытяжная вентиляция, естественная, за счёт разницы давления, или принудительная, создавала внутри помещений разрежение воздуха и, для его компенсации, через щели и неплотности в окнах и дверях воздух снаружи попадал в комнаты. С началом отопительного сезона поступающий воздух нагревался системой отопления, спроектированной с колоссальным запасом, с учётом такого нагрева. Эксплуатационные затраты на содержание зданий при такой системе отопления и вентиляции, конечно, колоссальны. При этом, воздухообмен в помещениях нормируется весьма условно (советская система здравоохранения совершенно справедливо рекомендовала, по возможности, держать открытыми форточки в жилых помещениях). Развитие строительных технологий привело к появлению оконных и дверных пакетов, закрывающихся герметично. Такие окна и двери стали значительно экономить тепловую энергию, но сделали практически невозможным воздухообмен в помещениях. Вдобавок, в результате применения современных строительных материалов, значительно снижается воздухопроницаемость стен. Находиться в таких помещениях, а, тем более, регулярно проживать в них без системы воздухообмена стало крайне небезопасно для здоровья. Появилась необходимость оборудовать помещения принудительной приточно-вытяжной вентиляцией. Что, в свою очередь, вновь увеличило нагрузку на систему отопления за счёт регулярного нагрева приточного воздуха. А появившиеся и повсеместно распространившиеся системы кондиционирования получают дополнительную нагрузку в жаркий период, так как происходит обратный процесс – на улицу регулярно выбрасывается уже не нагретый, а охлаждённый воздух помещений. То есть, вновь вернулись к отоплению улицы, к которому теперь добавилось и кондиционирование её в летний период. Стремительно дорожающие для потребителя коммунальные услуги и ухудшающееся здоровье населения поставили перед выбором - на чем экономить? Зачем нагревать в помещениях воздух, если он тут же выбрасывается на улицу? С другой стороны, растущее количество аллергиков и астматиков говорит о том, что герметичные помещения небезопасны. Ответ очевиден – необходимо использовать такую вентиляционную систему, в которой тепло, требуемое для подогрева холодного внешнего воздуха, будет отниматься у использованного вытягиваемого воздуха. И, соответственно, наоборот, в жаркую погоду при кондиционировании. То есть – вентсистему, в которой применяется рекуперация тепла.

Рекуператор воздуха – приспособление, которое осуществляет энергосберегающую функцию, так как позволяет нагревать холодный нагнетаемый воздух, используя тепло отработанного вытяжного. Что, в свою очередь, даёт возможность экономить в отопительно-вентиляционной инженерной системе, так как снижает нагрузку на отопление в части нагрева приточного воздуха. Нагрев же приточного воздуха может составлять до половины всей отопительной мощности при однократном обмене воздуха в помещениях и, конечно, занимать львиную долю отопительной мощности при многократном (3-х, 5-и и 10-и) обмене воздуха. Таким образом, промышленный рекуператор воздуха (на производствах с многократным обменом воздуха) ещё более жизненно необходим, чем рекуператор для частного дома.

Рекуператор воздуха делится на нескольких типов.

Пластинчатый рекуператор воздуха

Вытягиваемый и свежий поступающий воздух двигаются поперёк или противотоком во множестве плоских каналов, образованных пластинками из теплопроводного материала, через который, не смешиваясь, обмениваются теплом. Пластинчатые рекуператоры имеют особенность, связанную с тем, что пластины одновременно контактируют с тёплым и холодным воздухом – в результате такого контакта, при значительной разнице температур, на пластинах будет оседать влага, которая, при понижении температуры, может превратиться в лёд. Поэтому пластинчатый рекуператор воздуха должен оснащаться системой отвода конденсата и системой оттаивания. Пластинчатые рекуператоры имеют достаточно высокий показатель эффективности – от 50% до 75%. Они получили достаточно широкое распространение из-за своей относительной дешевизны.

эффективность 50-65% эффективность 60-75%

Роторный рекуператор воздуха

Ротор рекуператора изготавливается из теплопроводного материала. Вращаясь между потоками вытяжного и приточного воздуха, он осуществляет передачу тепла. Роторный рекуператор воздуха не является изолированной системой, поэтому нужно учитывать, что при наличии запахов или вредных примесей они могут попадать в приточный воздух. Хотя некоторые производители заявляют о том, что производимые ими роторные рекуператоры воздуха не допускают смешивания, на практике порядка 15% вытяжного воздуха попадает в приточный канал. Для бытовых помещений это вполне допустимо, но не подходит, например, для вредных химических производств. Степень рекуперации тепла можно регулировать изменением скорости вращения ротора. Роторные рекуператоры демонстрируют высокий показатель эффективности (70-85%), а также отличаются достаточно высокой ценой. Существуют как в промышленном, так и бытовом исполнении.

эффективность 70-85%

Рекуператор воздуха с промежуточным теплоносителем

Такой рекуператор состоит из двух теплообменников, один из которых располагается в приточном канале вентиляции, а другой в вытяжном. Между ними в замкнутой системе циркулирует антифриз, который в теплообменнике вытяжного канала аккумулирует тепло, а в теплообменнике приточного его отдаёт. Таким образом и происходит рекуперация тепла. Риск передачи запахов и загрязнений в такой системе отсутствует. Теплообмен можно регулировать, изменяя скорость протока антифриза и величину воздушного потока.

Камерный рекуператор воздуха

Основу данного рекуператора воздуха составляет камера, разделённая заслонкой. Заслонка регулирует движение воздушных потоков с таким расчетом, что тёплый вытяжной воздух нагревает стенки камеры, через которые затем пропускается приточный. Благодаря этому в системе осуществляется рекуперация тепла. Такая система не является изолированной и допускает смешение потоков воздуха, но имеет высокий показатель эффективности – порядка 70-80%.

Рекуператор воздуха - тепловые трубы

Такой рекуператор представляет собой замкнутую систему трубопроводов, закачанных хладагентом, который в результате нагревания вытяжным воздухом испаряется, а при контакте с холодным приточным воздухом вновь конденсируется и принимает жидкое агрегатное состояние. Показатель эффективности рекуперации тепла находится в пределах 50-70%.

Рекуператор воздуха, применяемый в системе вентиляции, позволяет добиться значительного снижения нагрузки на отопительную систему. Однако, даже применение рекуператора требует обычно использования дополнительных секций в системе вентиляции. Для подогрева приточного воздуха применяются электрические нагревательные элементы или жидкостные калориферы, а для охлаждения приточного воздуха до заданной температуры – центральные кондиционеры или чиллеры.

ТЭН после рекуператора в режиме «нагрев»

Гликолевый калорифер вместе с рекуператором в режиме «кондиционирование - нагрев»

Применение классических типов рекуператоров воздуха в системах вентиляции даёт возможность вторично использовать от 45% тепла вытяжного воздуха. Однако развитие систем рекуперации не стоит на месте. Способы и эффективность рекуперации тепла вытяжного воздуха для сохранения его внутри обслуживаемых помещений постоянно совершенствуются. Результатом такого развития является, например, система с термодинамической рекуперацией тепла (тепловой насос «воздух – воздух» используется совместно с пластинчатым или роторным рекуператором), которая использует контур теплового преобразователя с прямым расширением, размещаемый в виде фреоновых теплообменников в вытяжном и приточном канале приточно-вытяжной установки после классического пластинчатого (или роторного) рекуператора. Такая система, после теплообмена непосредственно в рекуператоре, позволяет получить с вытяжного воздуха ещё какое-то количество тепла для передачи приточному, доводя общий показатель эффективности до 95-100%. Таким образом удаётся добиться максимально комфортной, то есть – заданной, температуры приточного воздуха почти без расхода энергоресурсов.

Ещё одно неоспоримое преимущество термодинамической или активной рекуперации тепла – исключается потребность в дополнительных секциях нагрева и охлаждения.

Использование теплового насоса «воздух – воздух» в сочетании с рекуператором

Специалистами УКЗТН SunDue разработаны установки, сочетающие в себе устройства приточной и вытяжной вентиляции, рекуператор воздуха и тепловой насос «воздух – воздух» для активной рекуперации. Приточно-вытяжные рекуперативные установки SDAR являются отличным универсальным решением для организации системы вентиляции с рекуперацией тепла в современных зданиях и сооружениях.

Весь модельный ряд приточно-вытяжных установок с рекуперацией тепла по своим характеристикам оптимально подходит для реализации проектов приточно-вытяжных вентиляционных систем любых зданий и помещений бытового, служебного или промышленного назначения за счет использования технологии «активной» рекуперации тепла (встроенная секция охлаждения или нагрева тепловым насосом «воздух – воздух»). Поистине колоссальный эффект энергосбережения демонстрируют промышленные установки SDAR. Причём, чем больше производственные мощности или выше требования к воздухообмену – тем значительнее экономия. Достаточно сказать, что по нормам воздухообмена в ряде промышленных производств (металлургия, химическое производство, кузнечные цеха) и в аспирационных системах требуется 5-10-кратный обмен воздуха ежечасно! Проекты промышленной вентиляции с использованием ПВУSDAR достаточно быстро окупаются.

В бытовых приточно-вытяжных установках SDAR используются ЕС-кулеры, которые, имея увеличенное давление воздуха и перекачиваемый объём, потребляют до четверти меньше электрической энергии по сравнению с идентичными асинхронными электродвигателями.

Промышленная линейка установок для регулирования производительности комплектуется частотными преобразователями.

Также опционально модели можно дооснастить инверторами и дополнительными теплообменниками, идеально приспособив установку к требованиям конкретного проекта.

Проектирование же системы вентиляции с установкой SDAR позволяет предложить пользователю совершенную вентиляционную систему.

Однако, опыт рекуперации тепла не заканчивается на системах вентиляции. Применение теплонасосных систем позволяет осуществлять рекуперацию тепла в технологических процессах.

Так, в частности, специалистами компании Тепло-Heat совместно с инженерами УКЗТН SunDue в прошлом году была разработана и предложена система водоподготовки для рыбозавода, расположенного у ГРЭС. Проблема заключалась в том, что для разведения мальков и содержания молоди рыбозаводу требовалось ежечасно менять в двух бассейнах 200 кубических метров воды, которая поступала с ГРЭС с температурой 10 градусов по Цельсию, а требовала нагрева и поддержания 16-18 градусов по Цельсию. Была предложена схема использования теплонасосной установки с выходной мощностью до 1 МВт. В качестве источника тепла была выбрана оборотная вода с ГРЭС и использованная подогретая сбросная вода рыбозавода для рекуперации тепла.

Впрочем, тема утилизации тепла жидких сред для повторного использования заслуживает отдельной статьи.

Достаточно сказать, что применение данной схемы снижает ежегодные эксплуатационные затраты на водоподготовку рыбозавода в 3 раза.

Системы рекуперации тепла вентиляционных систем и теплоносители для них

При проектировании жилых, административных или производственных объектов важно уделить должное внимание вентиляционным системам. Оптимальный вариант – предусмотреть систему рекуперации тепловой энергии.

На сегодняшний день используется сразу несколько различных модификаций вентиляционного оснащения, которые отличаются принципом действия и эксплуатационными характеристиками. К примеру, оборудование природного импульса включает в себя нагнетательные клапаны для окон и стен, отвечающие за поступления свежего воздуха в производственные цеха, складские и иные помещения, требующие особого температурного и влажностного режима. Для отдельных типов помещений предусматривается монтаж вытяжных воздуховодов.

Плюсы и минусы воздухообмена

Явление воздухообмена возникает по причине разницы в температурах внутри помещения и за его пределами. В летний период температура внутри и снаружи выравнивается естественным путем, что ведет к приостановлению воздухообмена. Чтобы избежать резкого перепада температуры между поступающим извне и имеющимся в помещении воздухом (разность температур может повлечь появление плесени, грибка и прочих бактериологических факторов), приходится тратить дополнительное количество энергоресурсов на нагрев поступающих воздушных масс.

Одним из вариантов решения проблемы экономии энергоресурсов видится установка составной вытяжки – системы с естественной циркуляцией и принудительной вентиляцией воздуха. Такое технологическое решение имеет ряд недостатков:

  • Недостаточный воздухообмен внутри помещения;
  • Повышенная нагрузка на систему отопления, что влечет за собой дополнительные расходы на энергоресурсы и техническое обслуживание оборудования.

К достоинствам составных вытяжек можно отнести отсутствие негативных внешних природных факторов, а также доступную цену. Важно понимать, что обеспечиваемая таким образом аэрация не является полноценной вентиляцией воздуха, что может стать ключевым фактором для производственных помещений.

Чтобы обеспечить максимально безопасные и комфортные условия, принято устанавливать универсальные системы вынужденной аэрации воздуха, оснащенные рекуператором тепловой энергии. Такие технологические решения обеспечивают непрерывное поступление свежего воздуха, нагретого до необходимой температуры, а также одновременное удаление отработанного или загрязненного воздуха из помещений.

Виды используемых рекуператоров тепла

Эффективность систем принудительной аэрации воздуха может сильно разниться в зависимости от размера помещения, мощности вентиляционного оборудования, типа используемого рекуператора и других факторов. Даже установка системы с невысоким коэффициентом полезного действия (в пределах 30 %) дает существенную экономию ресурсов при обслуживании отопительного оборудования. При этом общий микроклимат в помещении заметно улучшиться. Использование теплообменников имеет несколько недостатков:

  • Увеличенное потребление энергоресурсов;
  • Сильный шум при работе, что доставляет дискомфорт при проживании или работе;
  • Выделение большого количества конденсата, который в условиях низких температур замерзает и вызывает неисправности рекуператора.

Если говорить о рекуператорах направленного движения, то циркуляция теплоносителя ведет к одновременной вентиляции и утилизации отработанного нагретого воздуха. Оборудование обеспечивает перемещение воздушных потоков в обоих направлениях с одинаковой скоростью, что позволяет улучшить микроклимат внутри помещения. При этом удается заметно снизить расходы на обслуживание помещения, вентиляцию и отопление. Системы с рекуператорами тепла нашли применение не только в жилых домах, но и на крупных производственных объектах. Как показывают расчеты, уже в первый год внедрения такого технологического решения можно добиться снижения расходов на отопление на 30-70%.

Разветвленные системы утилизации тепловой энергии

Функционирование системы такого типа основано на использовании особого оборудования – рекуператоров с промежуточными теплоносителями. Это устройства, которые способны передать тепло от источника к потребителю за счет использования промежуточных рабочих тел (теплоносителя). Оборудование нашло применение в теплообменниках разного типа, которые дополняются мощными циркуляционными насосами при необходимости транспортировать промежуточный теплоноситель на большое расстояние между источником и потребителем тепла.

Подобный принцип широко применяется в системах разветвленной утилизации тепловой энергии. Технологические процессы протекают в узком диапазоне водяного пара, с изменением агрегатного состояния последнего при постоянном давлении, объеме и температуре.

Рекуператоры смешанного действия

Чтобы обеспечить одновременную утилизацию тепла от вытяжного и согревание поступающего приточного воздуха, можно устанавливать теплообменники контактного типа. Иногда принимается решение об установке аппаратов смешанного действия, когда один характеризуется рекуператорным принципом действия, а второй – контактным. В данном случае рекомендуется использовать теплоносители, которые бы не вызывали коррозию внутри теплообменников или трубопроводов. Длительный период времени в качестве промежуточного теплоносителя использовалась обычная вода.

Раствор гликоля в качестве промежуточного теплоносителя

Еще одной альтернативой видится использование промежуточного теплоносителя, который бы обладал теплофизическими характеристиками воды, не замерзал при отрицательных температурах и не вызывал коррозию в теплообменнике или трубопроводе. Эффективным решением будет выбор в качестве рабочей жидкости водно-гликолевой смеси с пакетом ингибиторов коррозии. Отечественный производитель гликолевых теплоносителей, компания «ТЕХНОФОРМ», предлагает линейку составов с длительным рекомендуемым сроком эксплуатации. Использование пакета карбоксилатных присадок от бельгийского производителя Arteco позволяет гарантировать эффективную защиту металлического оборудования от разрушения, сохранение первоначальных свойств на протяжении длительного периода времени.

Вам могут быть интересны следующие товары

Вам могут быть интересны услуги

Система рекуперации, приточная система рекуперации тепла и воздуха в помещении

.

Компания "Премиум-Мастер" предлагает профессиональный расчет, подбор и монтаж оборудования для систем рекуперации тепла, а также качественное проведение пуско-наладочных работ.

Звоните нам на +7 (499) 995-0670;

Присылайте запросов на e-mail: [email protected] ru

Слово «рекуперация» происходит от латинского слова «восстановление», что в переводе означает возвращение, получение.В широком смысле термин нужно понимать так: в каждом технологическом процессе расходуются материалы или энергия. Рекуперация позволяет вернуть часть энергии для использования в том же процессе.

Рекуперация воздуха - это процесс отбора тепла от удаляемого воздуха и передача энергии воздуху нагнетаемому. Технологически процесс рекуперации осуществляется с использованием кондиционеров с рекуперационнымтеплообменником или систем приточно-вытяжной вентиляции. Теплообменник для того, чтобы входящий и исходящий потоки воздуха не смешивались между собой, а только обменивались тепловая энергия.Понятное дело, используя систему рекуперации воздуха, воздух, находящийся в помещении, можно не только нагревать, но и охлаждать - все зависит от направления теплового процесса. При этом тепло входящему воздуху нужно не отдавать, а наоборот, забирать у него. Важной характеристикой системы рекуперации является так называемый коэффициент эффективности, который математически выражается отношением реального количества тепла к максимально возможной энергии. Данный коэффициент может варьироваться в широких пределах - от 30 до 90 процентов.

Принцип работы системы рекуперации тепла с перекрестными пластинами

Существуют такие пять типов рекуператов: пластинчатые, роторные, с промежуточным теплоносителем, камерные рекуператоры, тепловые трубы. Пластинчатые рекуператоры, состоящие из нескольких пластин, с которых пропускается воздух. Преимущество пластинчатых рекуператоров - высокая эффективность, 50-80% и небольшая цена. Недостатком рекуператоров является то, что на их пластинах может образоваться конденсат, а в зимнее время года наледь.

В роторных рекуператорах обмен тепла происходит с помощью специального ротора, который находится между входящим и исходящим потоками воздуха. Данная система является открытой, поэтому есть очень большой риск, что грязь и запахи передадутся от удаляемого воздуха нагнетаемому. Эффективность рекуператоров достижения 90%.

Рекуператоры с промежуточным теплоносителем устроены так: вода или водно-гликолевый раствор движется от одного теплоносителя к другому, забирая тепло у исходящего воздуха и передавая его входящему потоку. Эффективность таких устройств невысока - 45-60%.

В камерных рекуператорах процесс теплообмена регулируется заслонкой в ​​камере. Исходящий поток воздуха нагревает одну из частей камеры, а уже от стенок камера получает входящий воздух. Эффективность таких рекуператоров 70-80%.

Пятый вид рекуператоров - это «тепловые трубы». Основной частью такой системы являются трубки, в которых находится фреон. Удаляемый воздух нагревает фреон, который испаряется. Приточный воздух, проходя вдоль трубок, заставляет фреон конденсироваться - таким образом, происходит охлаждение воздушного потока.

Популярные разделы
Реализованные проекты компании Премиум-мастер
  • Рэдиссон Завидово

    Проектировка и монтаж систем выносного холодоснабжения холодильных камер в ресторане Рэдиссон Завидово, подробнее.

  • Теремок - Новослободская

    Проектировка и монтаж системы вентиляции помещения ресторана Теремок, монтаж шкафа управление вентиляции, подробнее.

  • Супермаркет "Магнит" в Москвоской области

    Произведен монтаж нового и современного холодильного оборудования в супермаркет "Магнит", закупленного у сторонних компаний, подробнее.

  • Кондитерская фабрика Mondelēz International

    Замена существующей системы холодоснабжения для линии охлаждения шоколада, состоящую из двух поршневых полугерметичных компрессоров, подробнее.

Отзывы от клиентов
Отзыв от мясокомбината ВЕЛКОМ
Сообщаем, что с ООО "Премиум-Мастер" мы сотрудничали, в планах расчетов и проектирования холодильного оборудования. ООО "Премиум-Мастер" зарекомендовали себя с лучшей стороны, как надежный партнер и поставщик.
Отзыв от университета МГИМО
Компания ООО «Премиум-Мастер» зарекомендовав себя как надежная Подрядная организация, силами которой были решены многие инженерные задачи для комплекса наших объектов.

Все отзывы

Проект системы рекуперации сточной воды.

Наша цель - разработать и предложить частному рынку небольшой и доступный теплообменник сточной воды. Внедрить в коммерческие проекты высокоэффективные бюджетные системы рекуперации тепла сточной воды. Обеспечить широкомасштабное применение тепла из сточной душевой воды везде где применяется горячее водоснабжение.

Мы всегда рады поддержке при разработке вашего проекта внедрения системы рекуперации сточной воды.

Частью нашей повседневной работы является рассмотрение планов зданий, чертежей, консультирование заказчиков по лучшей модели для его задач, способе подключения установки и других решений. У нас есть соответствующий опыт использования рекуперации в интеграции как опыт использования строений так и вновьводимых зданийх с минимизацией затрат.

Наша цель - найти самое простое и экономически эффективное решение для конкретного проекта.

Сотрудничаем с дизайнерами, архитекторами и разработчиками.Это регулирует и применение нужного рекуператора наиболее экономически эффективным способом.

Рекуператор сточной воды является относительно простой системой для проектирования. Как наиболее подходящим, наиболее подходящим для использования инструментами, является использование наиболее подходящего инструмента для использования в качестве наиболее подходящего инструмента.

В штат, технически опытный персонал разработки и инсталляции.Имеем опыт, ведем разработки и внедрение рекуператоров стоковые в бытовые и коммерческие проекты.

Часто задаваемые вопросы (FAQ)

Мы отвечаем на наиболее часто задаваемые вопросы Ответы на вопросы (FAQ)

Просим внимательно прочитать информацию. Это поможет Вам выбрать необходим вам рекуператор.

Для ответов на любые другие вопросы, пожалуйста обращайтесь по электронной почте

  • ПРИМЕР: Что это за система, назначение, зачем она мне нужна?

    При каждом открывании крана горячей воды, Ваши деньги просто утекают в канализацию.

Система рекуперации воздуха RECOOPER

RECOOPER - умная система вентиляции воздуха , которая работает по принципу передачи температуры от выходящего воздуха к входящему с улицы.

Зимой холодный воздух с улицы проходит через устройство и нагревается за счет выходных потоков теплого воздуха.

Летом, наоборот, охлажденный кондиционер воздух выходит через рекуператор и охлаждает входящий горячий воздух.

Вы получаете чистый и свежий воздух в любое время года, одновременно экономите, облегчая систему отопления или кондиционирования.

5 параметров воздуха, которые важны для хорошего самочувствия и здоровья Вашей семьи.

  • Влажность должна поддерживаться на уровне 50-70%, чтобы избежать обезвоживания и защиты от распространения бактерий и вирусов.
  • Уровень CO 2 должен быть ниже 0,5%, а кислород 20-21%, чтобы ваш мозг мог нормально работать, и происходил здоровый обмен веществ в организме.
  • Воздух должен быть максимально очищен от аллергенов и частиц пыли, чтобы организму не приходилось выводить попавшие через легкие токсины.
  • Воздух должен быть наполнен положительными и отрицательными ионами.
  • Воздух должен быть правильной температуры, которая может разниться в зависимости от вашей активности ночью и днем.

Преимущества RECOOPER

  • Контроль температуры и Воздух в помещении
  • Фильтрация воздуха от пыли и аллергенов класса F7
  • Ионизация входящего воздуха
  • Экономия на счетах за отопление
  • Постоянный контролируемый воздухообмен - приток кислорода и выброс СО 2
  • Снижение тепловых потерь от вентиляции до 70%
  • Работа в синергии с кондиционерами и вентиляцией

Отличные особенности

  • Установка очень простая и не требует ремонтных работ
  • Несколько вариантов конструкции корпуса под разный интерьер
  • Потребляет в среднем менее 5 Вт
  • Один рассчитан на 25-30м 2 и семью до 3 человек
  • Встраивается в стены толщиной от 23 см!
  • Просто работает! Не нужно никаких пультов. Один раз настроил, и все работает без Вашего участия.
  • Управление с мобильным приложением

Система вентиляции с рекуперацией

Рекуперация - это технологическая процедура возврата и повторного использования затраченной энергии, расходуемой при проведении различных механических и автоматических теплотехнических процессов. Для систем вентиляции рекуперация имеет огромное значение. Главным достоинством рекуперации является значительная экономия энергии, и в результате этого, экономия средств на содержание климатических систем: вентиляции, отопления и кондиционирования.

Рекуператор в вентиляции другая при невозможности установить мощную вентиляционную систему. Первоначальные вложения на приобретение и монтаж быстро окупятся за счет экономии энергии и применения современного оборудования необходимой расчетной мощности - это главное преимущество систем вентиляции с рекуперацией.

Вентиляция в данном случае рекуперации тепла - это процесс теплообмена, когда теплоягиваемого воздуха забирается и передается нагнетаемому воздуху. Важное свойство, характеризующее рекуператор вентиляции - это коэффициент эффективности оборудования, выражающий отношение между максимальным показателем полученного тепла и фактическим теплом. В теории эффективности агрегатов может колебаться в пределах от 30 до 80%. Конный показатель рекуперации зависит от производителя оборудования, его типа и стоимости.

Рекуператор для вентиляции производится в нескольких типах:

  • Пластинчатый.В этом устройстве приточный и удаляемый воздух проводится с двух сторонних пластин. Пластинчатые рекуператоры характеризуются эффективностью высокого уровня (до 80%). Благодаря простоте конструкции и доступной цене ониотносятся к самым востребованным устройствам, с помощью которых осуществляется вентиляция рекуперации. Применяются, как правило, на небольших объектах.
  • Роторный. Тепло в агрегат этого типа передается ротором. По конструкции такая рекуперация относится к открытым системам, из-за чего возникает риск смешивания запахов, пыли и т. д. Характеризуется эффективностью с высоким уровнем (до 90%). Имеет в основном промышленное применение.
  • С промежуточным теплоносителем. Теплоноситель в виде воды или водно-гликолиевого раствора в устройствах этого типа циркулирует в системе. Агрегат обладает невысокой эффективностью (максимум 60%). Используется на предприятиях с токсичным, загрязненным воздухом, где недопустимо смешивание потоков воздуха.
  • Камерный. Делится специальной заслонкой на две части.Такая вентиляция и рекуперация храктеризуются эффективностью высокого уровня (до 80%).
  • Тепловые трубы. Устройство состоит из трубок с фреоном, который при нагревании вытяжным воздухом удаляется. Имеет невысокую эффективность (максимум 60%).

Специалисты Группы компаний «Айрвек» с учетом особенностей Вашего объекта подберут, наиболее подходящий вариант системы вентиляции с рекуперацией: наиболее подходящий тип рекуператора и самые сжатые сроки выполнят профессиональный монтаж устройства.

Системы вентиляции с рекуперацией тепла

Современные системы вентиляции с рекуперацией тепла - это основа формирования микроклимата помещения, которая не только позволяет несколько раз снизить расход теплоэнергии, но и обеспечить ваш организм необходимыми свежего воздуха. Рекуперация в вентиляционной системе - это возмещение или возвращение энергии, которая была затрачена, обратно в помещение. Происходит это процесс за счет теплообмена между входящими и выходящими потоками воздуха.Благодаря рекуператору вам удастся сохранить до 90% тепла, которое теряется во время проветривания помещения. Предустановленные фильтры обеспечивают очистку воздуха не только от пыли, но и от аллергенов.

Мы ежедневно проветриваем помещение, чтобы обеспечить себя и окружающих свежим воздухом. Но в силу того, что при открытом окне в помещении проникает не только воздух, но и пыль, грязь, аллергены, остатки выхлопных газов и многое другое, создать комфортные условия без специального оборудования. Благодаря системе вентиляции с рекуперацией вы сможете решить сразу несколько проблем: сэкономите на отоплении, снизите расход электроэнергии на кондиционирование и вентиляцию помещения, но самое главное - создадите комфортный микроклимат. За счет качественной инновационной системы достижения достижения успеха чистого воздуха в помещении. А это, как мы знаем, залог нашего здоровья, долголетия и работоспособности!

Системы вентиляции с рекуперацией тепла неотъемлемой частью любого современного, энергосберегающего проекта дома.Системы рекуперации - обязательная составляющая пассивного дома (англ. пассивный дом ) . Мы предлагаем рекуператоры сертифицированные немецким «Институтом пассивного дома» (г. Дармштадт).

Зимой разница между температурой может составлять до 40 градусов (-20 на улице и +20 в помещении) и чтобы в была нормальная температура, эта разница перекрывается за счет системы отопления. Установленный в системе вентиляции рекуператор позволит в пять раз снизить эту разницу и тем самым, снизить нагрузку на систему отопления.

Принцип работы этой системы: монтируется модуль, обеспечивающий регулирование системы; через приточное отверстие поступает свежий воздух, который очищается от загрязнений. В блоке он проходит через специальный теплообменник, где и происходит непосредственно рекуперация. Теплообменник - блок, где входящие и выходящие потоки воздуха разделяются теплопроводящими пластинками, которые, прогреваясь за счет вытяжного воздуха, передают тепловую энергию приточному воздуху.

Главные преимущества вентиляционных систем с рекуператором:

  • снижают расходы тепловой энергии;
  • обеспечить помещение очищенным свежим воздухом;
  • возможность размещения в помещениях любой площади;
  • бесшумная работа;
  • предотвращает образование излишней влажности, сырости и плесени;
  • позволяет снизить затраты электроэнергии.

Наша компания предлагает два вида рекуператоров: централизованной и децентрализованной вентиляции. Для обустройства дома или многокомнатной квартиры, коттеджа подойдет централизованная система вентиляции с рекуператором , которая сможет обеспечить свежим воздухом все здание. В данном случае потребуется разводка по всем помещениям для подключения ее к единой системе управления.

Устанавливая децентрализованную систему вентиляции с рекуперацией, разветвлений не требуется.Эта система идеально подходит для обустройства квартир, частных домов и офисов, школ, библиотек. Главное преимущество децентрализованного рекуператора - отсутствие необходимости нарушать целостность стен, проведение ремонта или других дорогостоящих мероприятий.

Централизованные рекуператоры монтируются в момент строительства или же при глобальной модернизации системы вентиляции здания. Если вы не планируете проведение капитального ремонта, и дом уже возведен, решить проблему с установкой энергосберегающей системыят именно децентрализованные рекуператоры (локальные).

Главное отличие централизованной системы от децентрализованной заключается в том, что в каждом помещении монтируется отдельный рекуператор.

Особенности системы вентиляции с рекуперацией тепла

Способ монтажа

зависит от целого ряда факторов и предпочтений самого заказчика. С внутренней стороны вы будете видеть только декоративную решетку, закрывающую воздуховод, и панель управления.Системы вентиляции с рекуператором выпускаются дополнительными возможностями, например, с фильтрами для очистки воздуха, или с помощью регулировки уровня воздуха в помещении и других функций улучшения воздуха в помещении. помещение.

На долговечность и эффективность системы в первую очередь влияет качество оборудования и правильность его монтажа, настройки, своевременное техобслуживание. Наша компания предлагает высококачественную систему вентиляции с централизованной и децентрализованной схемой рекуперации с доставкой и установкой, а также последующим обслуживаем системы.

Приточно-вытяжная вентиляция для дома


Выстроить энергоэффективный дом - мечта каждого застройщика.Многие полагают, что для достижения этой цели достаточно утеплить периметр здания и снабдить его современными окнами. Но так ли просто решается этот вопрос? Оказывается, нет. Только утеплением ограждающих конструкций и установкой герметичных оконных блоков невозможно обеспечить комфортное проживание и полноценное энергосбережение здания. Почему следует принять в расчет еще использование вентиляции - приточно-вытяжных установок (ПВУ).

Для сохранения внутреннего тепла помещения необходимо приточно-вытяжную вентиляцию оснастить теплообменником - рекуператором воздуха , который будет утилизировать теплообменник из помещения потока воздуха, отдавая его приточному.Такие системы широко используются в Европе, строительство зданий с уровнем теплопотерь в 5-10 раз меньшим по с обычным жилым фондом. За счет утилизации тепла вытяжного воздуха экономят до 70% затрат на отопление и окупаются в кратчайшие сроки, как правило, это 3-5 лет.

Малогабаритные приточно-вытяжные системы с рекуперацией тепла типа АВТУ, которые разработаны специально для использования в жилых и других помещениях.Они в свежий, подогретый, очищенный от уличной пыли воздух.

Энергия вентиляционных выбросов общего современного зданиях достигает 50% уровня теплопотерь, поэтому энергоэффективным зданием называется здание, в котором используются ограждающие конструкции и установка герметичных оконных групп, используется энергия, возвращаемая в помещение, путем утилизации тепла вентиляционных выбросов.

Длительность отопительного сезона в энергоэффективных зданиях можно сократить более чем на месяц.

Принцип действия

Принцип действия приточно-вытяжной установки с помощью тепла заключается в следующем рекуперации. Нагретый воздух забирается посредством воздухозаборников в наиболее влажных помещениях (кухня, ванная, туалет, хозяйственное помещение и т. П.) И через воздуховоды удаляется наружу здания. Однако прежде чем покинуть здание, он проходит через теплообменник рекуператора, где оставляет часть тепла. Этим теплом нагревается забираемый снаружи холодный воздух (он также проходит через тот же теплообенник, но уже другом в направлении) и внутрь (гостиная, спальни, кабинеты и т.д.). Таким образом, внутри помещения происходит постоянная циркуляция воздуха.

Принцип действия приточно-вытяжной установки с рекуперацией тепла

Приточно-вытяжная установка с рекуператором различной мощности и размеров - это зависит от объема вентилируемых помещений и их функционального назначения. Самая простая установка представляет собой изолированные термически и акустически и заключенный в стальной корпус взаимосвязанный набор между собой элементов: теплообменник, два вентилятора, фильтры, иногда подогревающий элемент, система удаления конденсата (блок автоматики, элементы электросхемы и воздуховоды в данном контексте не рассматриваются).

Организация воздухообмена в помещениях жилого коттеджа

Через теплообменник в процессе работы установки проходят два потока воздуха - внутренний и наружный, при этом не смешиваются. В зависимости от конструкции теплообменника рекуператоры бывают различных типов.

Наиболее дальновидные домовладельцы проектируют в своих зданийх сразу две системы вентиляции: гравитационную (естественную) и механическую с рекуперацией тепла (принудительную).Система естественной вентиляции в этом случае является аварийной и служит для неполадок в работе приточно-вытяжной установки и используется в основном в неотапливаемый период. При этом следует помнить, что во время эксплуатации системы механической вентиляции воздуховоды гравитационной быть плотно закрыты. В случае эффективности принудительной вентиляции будет потеряна.

Пластинчатые рекуператоры

Удаляемый и приточный воздух проходят с трех сторон пластин.При этом в пластинчатых рекуператорах на пластинах может образовываться некоторое количество конденсата. Поэтому они должны быть представлены отводами для конденсата. Конденсатосборники должны иметь водяной затвор, не позволяющий вентилятору захватывать и подавать воду в канал.

Принцип действия приточно-вытяжной установки с рекуперацией тепла

Из-за выпадения конденсата существует серьезный риск образования льда, необходима система размораживания.Рекуперация тепла может регулироваться посредством перепускного клапана, контролирующего расход проходящего через рекуператор воздуха. В пластинчатом рекуператоре отсутствуют подвижные части. Он показал высокой эффективностью (50-90%).

Пластинчатый рекуператор

Роторные рекуператоры

Тепло передается вращающимся между удаляемым и приточным потоком ротором. Это открытая система, что грязь и запахи могут перемещаться из удаляемого воздуха в приточный, чего в некоторой степени можно избежать, если правильно link вентиляторы.Уровень рекуперации тепла может регулироваться скоростью вращения ротора. В роторном рекуператоре риск обмерзания невысок. Роторные рекуператоры имеют подвижные части. Они также характеризуются высокой эффективностью (75-85%).

Роторный рекуператор

Рекуператоры с промежуточным теплоносителем

В этой конструкции теплоноситель (вода или водно-гликолиевый раствор) циркулирует между двумя теплообменниками, один из которых расположен в вытяжном канале, другой - в приточном.Теплоноситель нагревается удаляемым воздухом, а передает тепло приточному воздуху. Теплоноситель циркулирует в замкнутой системе, и не существует риска передачи загрязнения из удаляемого воздуха в приточный. Передача тепла может регулироваться изменением скорости циркуляции теплоносителя. Эти рекуператоры не содержат подвижных частей и невысокую эффективность (45-60%).

Рекуператор с промежуточным теплоносителем

Камерные рекуператоры

В такой рекуператоре камера разделяется на части заслонкой.Удаляемый воздух нагревает одну часть камеры, затем заслонка изменяет направление воздушного потока таким образом, что приточный воздух нагревается от нагретых стенок камеры. При этом загрязнение и запахи могут передаваться из удаляемого воздуха в приточный. Единственная подвижная часть рекуператора - заслонка. Агрегат характеризует высокой эффективностью (80-90%).

Камерный рекуператор

Тепловые трубки

Данный рекуператор из закрытой системы трубок, заполненный фреоном, который испаряется при нагревании удаляемым воздухом.Когда приточный воздух проходит вдоль трубок, пар конденсируется и вновь превращается в жидкость. Передача загрязнений в данной конструкции исключена. Рекуператор не имеет подвижных частей, но имеет сравнительно низкую эффективность (50-70%).

Рекуператор канального типа на основе тепловых трубок

Наибольшее распространение на практике получили пластинчатые и роторные рекуператоры. Причем существуют модели рекуператоров, которые могут быть установлены последовательно два пластинчатых теплообменника.Они отличаются высокой эффективностью.

Двухступенчатая рекуперация двумя роторами

Объем тепла забираемого посредством теплообменника зависит от ряда факторов, в частности температуры внутреннего и наружного воздуха, его влажности, скорости воздушного потока. Чем больше разница температур внутри и снаружи помещения, чем больше влажность, тем больше будет эффект от работы рекуператора. Кстати, большинство установок имеют возможность монтажа на летний период вместо обычного теплообменника так называемой летней кассеты , что позволяет приток воздуха без процесса рекуперации.Кроме того, в различных случаях можно изменить направление воздуха внутри установки, благодаря чему они минуют теплообменник.

Основные характеристики и особенности типов теплообменников


Вентиляторы

Движение воздуха обеспечивает вентиляторы - приточный и вытяжной, хотя можно встретить систему с интегрированным приточно-вытяжным вентилятором, который работает от одного двигателя. В моделях вентиляторы имеют три уровня оборотов: нормальный, простой низкий уровень (используется для работы ночью или в отсутствие жильцов) и максимальный (используется, когда нужен самый высокий уровень воздухообмена).Некоторые современные модели вентиляторов имеют гораздо больше степеней скорости, что позволяет лучше удовлетворить потребности пользователей системы в разных степенях интенсивности вентиляции.

Работой вентиляторов можно управлять автоматически. Панели управления, как правило, устанавливаются внутри помещений в местах удобных для пользования ими. Временные программаторы недели установления режима скорости вращения вентиляторов в течение дня или недели. Кроме того, некоторые продвинутые модели могут быть интегрированы в систему «умного дома» и управляться центральным компьютером.Работа рекуператора также может зависеть от уровня даже в помещениях (для необходимых монтажных датчиков) и уровня углекислого газа.

Система вентиляции, система вентиляции работает круглые сутки.

Фильтры

Воздух, забираемый снаружи, обязательно должен подаваться в помещении, только пройдя через фильтр. Обычно в рекуператорах устанавливают фильтры, задерживающие частицы размером до 0,5 мкм.Такой фильтр соответствует классу EU7 по DIN или F7, согласно евростандартам. Таким образом, фильтр задерживает пыль, споры грибов, пыльцу растений, сажу.

Эта особенность приточно-вытяжной установки должна быть оценена по достоинству аллергиками. Одновременно в вытяжной системе также установлен фильтр перед теплообменником. Правда, его класс несколько ниже - EU3 (G3). Он защищает теплообменник от загрязнений, которые вместе с воздухом удаляются из помещений. Фильтры производятся из синтетических материалов, они могут быть как одно-, так и многоразовыми.Материал последних должен быть легким в чистке. Такие фильтры можно вытряхивать и стирать. Некоторые модели рекуперационных установок имеют датчики загрязнения фильтров, которые в определенный момент сигнализируют о необходимости замены или чистки фильтра.

Нагревательные элементы

Конечно, ситуация, когда приточный воздух нагревается за счет удаляемого тепла, была бы идеальной. Но в ряде случаев этого достижения нельзя. К примеру, если за окном -25 ° С, то температура удаляемого воздуха, какая бы ни была эффективность теплообменника, будет недостаточно, чтобы согреть приточный воздух до комфортной температуры.В этой связи рекуператоры оборудуются электрической системой дополнительного подогрева потребляемого в помещении воздуха. Как показывает практика, подогрев приточного воздуха нужен уже в том случае, если снаружи температура менее -10′С.

Нагревательный элемент также управляется автоматически и включается в зависимости от программы, если отобранного тепла недостаточно для подогрева приточного воздуха в соответствии с заданными включениями. Он монтируется обычно вместе с теплообменником.Мощность и размеры нагревательных элементов зависит от всей установки.

Случается, что при большом количестве воздуха и сильном морозе на теплообменнике образуется конденсат, который может замерзать . Чтобы избежать данного явления, существует несколько технических решений.

Например, приточный вентилятор может работать с перерывами (включаться каждые полчаса на пять минут), и работает тогда вытяжной вентилятор, а теплый воздух, проходя через теплообменник, защищает от образования наледи.

Второе, довольно распространенное решение, заключается в направлении части потока холодного воздуха мимо теплообменника. Существует ряд других способов, вплоть до электрического нагревателя, который частично подогревает внешний воздух перед теплообменником. Образующийся конденсат должен не собираться через систему трубопроводов либо в канализацию, либо в предусмотренном проекте место.

При создании индивидуальных схем возможна установка конструктивного устройства системы принудительной вентиляции с помощью воздуховодов, находящихся в земле, ниже уровня промерзания грунта.За время прохождения по такому каналу температура воздуха будет увеличиваться, что снижает риск образования конденсата и наледи на теплообменнике и повышает эффективность работы рекуператора.

Воздуховоды

Как мы уже отметили, монтаж приточно-вытяжной вентиляции легче выполнить в строящемся здании, чем в уже эксплуатирующемся . Следовательно, ее проектирование должно быть всего строительного проекта. Обычно установка размещается на неиспользуемых чердаках, в подвалах, котельных, хозяйственных и подсобных помещениях. Важно, чтобы это было сухое помещение с положительной температурой. Воздуховоды в неотапливаемое помещение должны быть теплоизолированными. Внутри помещений они обычно монтируются за подвесными потолками.

Алюминиевые или пластиковые гибкие воздуховоды

На практике используются различные воздуховодов. Наиболее удобные в приложенииже - алюминиевые или пластиковые гибкие воздуховоды в виде трубы , армированные стальной проволокой.Трубы также могут быть утеплены минеральной ватой. Используются и воздуховоды прямоугольного или квадратного сечения. Вентиляционные решетки обычно монтируются в стенах или потолке. Специалисты рекомендуют наиболее удобные варианты использования для притока воздуха анемостаты с регулируемым потоком, наиболее часто для этих целей все же используются обычные решетки. Забор приточного воздуха должен производиться в месте, где он наименее подвержен загрязнению.

По вопросам подбора оборудования и консультаций можно обращаться по телефонам:

Пн-Пт 09:00 - 19:00

Cб-Вс 10:00 - 17:00

+375 29 672 8 005

+375 29 673 8 005

+375 44 774 4 005

Мы в социальных сетях:

Источник: http: // remstd. ru / archives / приточно-вытяжные-установки-с-рекуперацией-тепла /

Товары по теме

Вентиляция с рекуперацией тепла в частном доме 140 м2. Решение

Нам поступил запрос на организацию приточно-вытяжной вентиляции с рекуперацией в частном доме 140м2, который расположен под Киевом (Вышгородский район) в коттеджном городке «Межречье».

Об объекте

Частный дом 140м2. На первом этаже зал с кухней студио, 1 гостевая, с / у и тех.помещение. На втором этаже: 1 спальня с гардеробом, 1 детская, с / у и лестничный холл.

Спецификой объекта есть наличие второго света, что нужно учитывать при расчете необходимого воздухообмена первого этажа.

Пожелания Клиента

Низкий уровень шума при вентиляции в детской и спальне второго этажа. На первом этаже шум не имеет значения, но предоставьте достаточный воздухообмен для комфортного пребывания 6 человек. В гостевую спальню и на кухню Клиентить воздуховоды отказался из соображений дизайна интерьера.

Решение

Была подобрана приточно-вытяжная установка с рекуперацией тепла на 400м3 / ч MYCOND MV 400i. Было важно, чтобы Клиент имел возможность выставлять недельные графики работы вентиляции для автономной работы. Кроме того Клиент хотел рекуперацию не только тепла, но и влаги, чтобы воздух в доме не осушался. В выбранной приточно-вытяжной установке используется бумажный пластинчатый рекуператор, что соответствует запросу. Также Клиент не захотел подогревать приточный воздух из за ограниченного количества выделенных на дом кВт электроэнергии.



На первом этаже ПВУ разместили в техническом помещении (бытовке) и зашили гипсокартоном, оставив доступ к ревизии. Отверстиве в последствии Клиент закрыл лючком.

Воздуховоды для подачи свежего воздуха в зал были брошены через санузел и гардероб прихожей. В зале использовались линейные диффузоры LD 2 - 2шт.

Также на первом этаже была организована вытяжка из санузла и бытовки (где белье) отдельной системой на базе вытяжного вентилятора ВЕНТС ТТ 125.

Подачу свежего воздуха на второй этаж вывели через отведенный канал изолированным воздуховодом диаметром 200 мм. Далее по второму этажу пошла разводка подачи свежего воздуха воздуховодами диаметром 100мм в спальню и детскую. Воздуховод приточного воздуха проложили воздуховоду фанкойла и выполнили врезку в общий адаптер, что позволяет использовать 1 решетку общую для подачи воздуха фанкойла и приточного вентиляции.

Вытяжной воздух от зала удаляется воздуховодом 200мм, но не используется решетка, так как потолок зашивался деревянной вогонкой, между которыми оставлялись щели по 2мм, отступив от потолка составлял 1м.

Таким образом, благодаря площади опускного деревянного потолка и щелям между вагонкой обеспечивается отличный забор воздуха из зала не используя решетки, что очень обрадовало Клиента, поскольку он не хотел на темном потолке из термодуба размещать решетку.

(вытяжной воздуховод над деревянным потолком)


Подача свежего воздуха на первый этаж составила 260м3 / ч

В спальню второго этажа 60м3 / ч, а в детскую 50м3 / ч. Что в итоге соответствует нормам и запросу Клиента.

После полугода использования системы Клиент доволен, воздуха хватает даже при активном отдыхе в зале 10 гостей. По словам Клиента в доме не застаивается воздух, благодаря работе вентиляционной установки Mycond по выставленному недельному графику, дом вентилируется в отведенное время и дни автоматически.

Зимой Клиент регулярно использует вентиляцию даже при наружной температуре -10С мороза. Приточный воздух при этом нагревался благодаря рекуперации до +5С, что устраивало Клиента.Зимой использовалась вентиляция на первой скорости и по этому особому теплопотерь Клиент не ощутил.

Кроме проектирования и монтажа системы вентиляции с рекуперацией, наши специалисты по просьбе Клиента смонтировали 2 канальных фанкойла и передали выполненные работы далее сантехникам, которые занимались системой отопления на базе тепловых насосов.

Вывод

Специалисты компании 'Вентбазар' исполнили все пожелания Заказчика, который нужен в хорошем возухообмене в частном доме с низким уровнем шума.
