Системы вентиляции расчет воздуховодов – тройников, отводов, переходов, врезок, …

Пример расчета воздуховодов приточной механической вентиляции Исходные данные

Рассчитать систему приточной вентиляции с механическим побуждением движения воздуха (см. рис. 8.8). Нагрузка и длина отдельных участков системы приведены в табл. 8.9. Воздуховоды – круглые, металлические. Шумоглушитель условно не показан.

Решение

1. Выбор и расчет магистрального направления:

а) наиболее протяженным направлением является направление через участки 1 и 2. Диаметры круглых металлических воздуховодов принимаются по скорости воздуха исходя из рекомендаций табл. 8.2 с учетом бесшумности работы системы и минимальных потерь напора. Для встроенно-пристроенного помещения кафе рекомендуемые скорости до 9 м/с;

б) по диаметру воздуховода определяется , м², затем по формуле (8.12) рассчитываем фактическую скорость в воздуховоде;

в) величина потерь давления на трение Па/м², определяется по номограмме, рис. 8.6 при заданных значениях , м³/ч, и , м/с;

г) , мм,принимаем в зависимости от скорости, м/с, по табл. 8.6 при К = 0,1 для воздуховодов из стали;

д) динамическое давление Р_д, Па, рассчитывается по формуле (8.2) или принимается по номограмме 8.6;

е) коэффициенты местных сопротивлений приняты по «Справочнику проектировщика», ч. 2, под ред. И.Г. Староверова:

участок 1 – решетка жалюзийная = 0.3; колено= 1,2;

тройник приточный на проход= 90° при=и’ = 0,66,= 0,65; участок 2 – конфузор перед вентилятором= 30°= 0,15; два колена= 2 ■ 1,2 = 2,4; регулировочный клапан приточной установки= 0,5;

калорифер приточной установки = 5,5 Па; диффузор после вентилятора а = 20°= 1,0; колено= 1,2;

приточная шахта с диффузором и зонтом = 0,4.

Расчеты приведены в табл. 8.9.

Суммарные потери давления на участках 1– 3 составляют 148,67 Па. По величине потерь давления с учетом 10% запаса и расходу воздуха 6800 м³/ч подбирается вентилятор.

2. Проведем аэродинамический расчет участка 4: участок 4 – решетка= 0,3; тройник приточный, боковое ответвление прии’ = 2,4,= 0,7. Невязка участков 1 и 4 составляет

(допустимая величина), что меньше 15 % (см. «Аэродинамический расчет систем вентиляции с механическим побуждением движения воздуха», п. 10).

Рисунок 8.8 – Расчетная схема воздуховодов приточной системы к примеру: 1 – приточная шахта с диффузором и зонтом; 2 – воздуховод; 3 – решетка; 4 – приточная установка.

Цифры в кружках – нумерация участков

8.4 Программное обеспечение компьютерного расчета систем вентиляции

Программный комплекс автоматизированного рабочего места проектирования систем отопления и вентиляции

включает в себя –

аэродинамический расчет систем вентиляции: приточных, вытяжных с круглыми или прямоугольными воздуховодами. Предусмотрена возможность задавать располагаемый напор (выбор вентилятора в заданном режиме).

Увязка участков системы производится плоскими или конусными шайбами (диафрагмами) или расходами воздуха.

Входная и выходная информация представляется в табличной форме.

Предусмотрен графический ввод информации (на базе строительной подосновы ПС «ТЕПЛО»,

«ПОТОК») и выдача графической проектной документации: планов вентиляции, схем систем воздуховодов.

Вся нормативно-справочная информация вынесена за пределы программы и доступна для корректировки любым текстовым редактором. Сортаменты воздуховодов представлены в виде таблиц, число которых достигает 10.

Итоги расчетов: сечения воздуховодов, потери давления, сечения диафрагм, поверхность воздуховодов по отдельным системам.

В отличие от применявшейся ранее для аэродинамического расчета систем вентиляции программы , которая работает в системе(версия: декабрь 1998 г.), программный комплекси модуль работают в системе (версия: май 2000 г.).

studfiles.net

Расчет вытяжной вентиляции: пример, расчет, пошаговая инструкция

Главным назначением вытяжной вентиляции является устранение отработанного воздуха из обслуживаемого помещения. Вытяжная вентиляция, как правило, работает в комплексе с приточной, которая, в свою очередь, отвечает за подачу чистого воздуха.

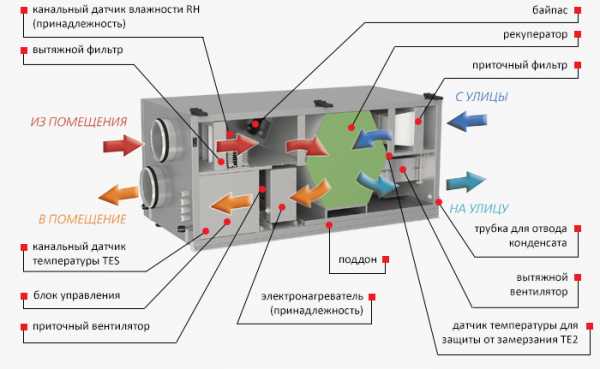

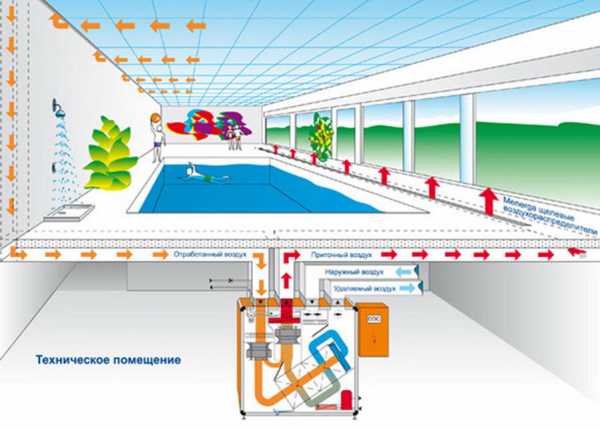

Приточно-вытяжная установка с рекуператором тепла.

Для того чтобы в помещении был благоприятный и здоровый микроклимат, нужно составить грамотный проект системы воздухообмена, выполнить соответствующий расчет и сделать монтаж необходимых агрегатов по всем правилам. Планируя расчет вентиляции, нужно помнить о том, что от нее зависит состояние всего здания и здоровье людей, которые в нем находятся.

Малейшие ошибки приводят к тому, что вентиляция перестает справляться со своей функцией так, как нужно, в комнатах появляется грибок, отделка и стройматериалы разрушаются, а люди начинают болеть. Поэтому важность правильного расчета вентиляции нельзя недооценивать ни в коем случае.

Главные параметры вытяжной вентиляции

Расчет приточно-вытяжной вентиляции.

В зависимости от того, какие функции выполняет вентиляционная система, существующие установки принято делить на:

1. Вытяжные. Необходимы для забора отработанного воздуха и его отведения из помещения.
2. Приточные. Обеспечивают подачу свежего чистого воздуха с улицы.
3. Приточно-вытяжные. Одновременно удаляют старый затхлый воздух и подают новый в комнату.

Вытяжные установки преимущественно используются на производстве, в офисах, складских и прочих подобных помещениях. Недостатком вытяжной вентиляции является то, что без одновременного устройства приточной системы она будет работать очень плохо.

В случае если из помещения будет вытягиваться больше воздуха, чем поступает, образуются сквозняки. Поэтому приточно-вытяжная система является наиболее эффективной. Она обеспечивает максимально комфортные условия и в жилых помещениях, и в помещениях промышленного и рабочего типа.

Схема вытяжной вентиляции в загородном доме.

Современные системы комплектуются различными дополнительными устройствами, которые очищают воздух, нагревают или охлаждают его, увлажняют и равномерно распространяют по помещениям. Старый же воздух безо всяких затруднений выводится через вытяжку.

Прежде чем приступать к обустройству вентиляционной системы, нужно со всей серьезностью подойти к процессу ее расчета. Непосредственно расчет вентиляции направлен на определение главных параметров основных узлов системы. Лишь определив наиболее подходящие характеристики, вы можете сделать такую вентиляцию, которая будет в полной мере выполнять все поставленные перед ней задачи.

По ходу расчета вентиляции определяются такие параметры, как:

1. Расход.
2. Рабочее давление.
3. Мощность калорифера.
4. Площадь сечения воздуховодов.

При желании можно дополнительно выполнить расчет расхода электроэнергии на работу и обслуживание системы.

Вернуться к оглавлению

Пошаговая инструкция по определению производительности системы

Схема движения воздуха.

Расчет вентиляции начинается с определения ее главного параметра — производительности. Размерная единица производительности вентиляции — м³/ч. Для того чтобы расчет расхода воздуха был выполнен правильно, вам нужно знать следующую информацию:

1. Высоту помещений и их площадь.
2. Главное назначение каждой комнаты.
3. Среднее количество человек, которые будут одновременно пребывать в комнате.

Чтобы произвести расчет, понадобятся следующие приспособления:

1. Рулетка для измерений.
2. Бумага и карандаш для записей.
3. Калькулятор для вычислений.

Чтобы выполнить расчет, нужно узнать такой параметр, как кратность обмена воздуха за единицу времени. Данное значение устанавливается СНиПом в соответствии с типом помещения. Для жилых, промышленных и административных помещений параметр будет различаться. Также нужно учитывать такие моменты, как количество отопительных приборов и их мощность, среднее число людей.

Для помещений бытового назначения кратность воздухообмена, использующаяся в процессе расчета, составляет 1. При выполнении расчета вентиляции для административных помещений используйте значение воздухообмена, равное 2-3 — в зависимости от конкретных условий. Непосредственно кратность обмена воздуха указывает на то, что, к примеру, в бытовом помещении воздух будет полностью обновляться 1 раз за 1 час, чего более чем достаточно в большинстве случаев.

Расчет производительности требует наличия таких данных, как величина обмена воздуха по кратности и количеству людей. Необходимо будет взять самое большое значение и, уже отталкиваясь от него, подобрать подходящую мощность вытяжной вентиляции. Расчет кратности воздухообмена выполняется по простой формуле. Достаточно умножить площадь помещения на высоту потолка и значение кратности (1 для бытовых, 2 для административных и т.д.).

Схемы вытяжной вентиляции.

Чтобы выполнить расчет обмена воздуха по числу людей, проводится умножение количества воздуха, которое потребляет 1 человек, на число людей в помещении. Что касается объема потребляемого воздуха, то в среднем при минимальной физической активности 1 человек потребляет 20 м³/ч, при средней активности этот показатель поднимается до 40 м³/ч, а при высокой составляет уже 60 м³/ч.

Чтобы было понятнее, можно привести пример расчета для обыкновенной спальни, имеющей площадь, равную 14 м². В спальне находится 2 человека. Потолок имеет высоту 2,5 м. Вполне стандартные условия для простой городской квартиры. В первом случае расчет покажет, что обмен воздуха равняется 14х2,5х1=35 м³/ч. При выполнении расчета по второй схеме вы увидите, что он равен уже 2х20=40 м³/ч. Нужно, как уже отмечалось, брать большее значение. Поэтому конкретно в данном примере расчет будет выполняться по числу людей.

По этим же формулам рассчитывается расход кислорода для всех остальных помещений. В завершение останется сложить все значения, получить общую производительность и выбрать вентиляционное оборудование на основании этих данных.

Стандартные значения производительности систем вентиляции составляют:

1. От 100 до 500 м³/ч для обычных жилых квартир.
2. От 1000 до 2000 м³/ч для частных домов.
3. От 1000 до 10000 м³/ч для помещений промышленного назначения.

Вернуться к оглавлению

Определение мощности воздухонагревателя

Схема правильной циркуляции воздуха в помещении.

Чтобы расчет вентиляционной системы был выполнен в соответствии со всеми правилами, необходимо обязательно учитывать мощность воздухонагревателя. Это делается в том случае, если в комплексе с вытяжной вентиляцией будет организована приточная. Устанавливается калорифер для того, чтобы поступающий с улицы воздух подогревался и поступал в комнату уже теплым. Актуально в холодную погоду.

Расчет мощности воздухонагревателя определяется с учетом такого значения, как расход воздуха, необходимая температура на выходе и минимальная температура поступающего воздуха. Последние 2 значения утверждены в СНиП. В соответствии с этим нормативным документом, температура воздуха на выходе калорифера должна составлять не меньше 18°. Минимальную температуру внешнего воздуха следует уточнять в соответствии с регионом проживания.

В состав современных вентиляционных систем включаются регуляторы производительности. Такие приспособления созданы специально для того, чтобы можно было снижать скорость циркуляции воздуха. В холодное время это позволит уменьшить количество энергии, потребляемой воздухонагревателем.

Для определения температуры, на которую устройство сможет нагреть воздух, используется несложная формула. Согласно ей, нужно взять значение мощности агрегата, разделить его на расход воздуха, а затем умножить полученное значение на 2,98.

К примеру, если расход воздуха на объекте составляет 200 м³/ч, а калорифер имеет мощность, равную 3 кВт, то, подставив эти значения в приведенную формулу, вы получите, что прибор нагреет воздух максимум на 44°. То есть если в зимнее время на улице будет -20°, то выбранный воздухонагреватель сможет подогреть кислород до 44-20=24°.

Вернуться к оглавлению

Рабочее давление и сечение воздуховода

Принципиальная схема работы воздухонагревателя .

Расчет вентиляции предполагает обязательное определение таких параметров, как рабочее давление и сечение воздуховодов. Эффективная и полноценная система включает в свой состав распределители воздуха, воздуховоды и фасонные изделия. При определении рабочего давления нужно учитывать такие показатели:

1. Форма вентиляционных труб и их сечение.
2. Параметры вентилятора.
3. Число переходов.

Расчет подходящего диаметра можно выполнять с использованием следующих соотношений:

1. Для здания жилого типа на 1 м пространства будет достаточно трубы с площадью сечения, равной 5,4 см².
2. Для частных гаражей — труба сечением 17,6 см² на 1 м² площади.

С сечением трубы напрямую связан такой параметр, как скорость воздушного потока: в большинстве случаев подбирают скорость в пределах 2,4-4,2 м/с.

Таким образом, выполняя расчет вентиляции, будь то вытяжная, приточная или приточно-вытяжная система, нужно учитывать ряд важнейших параметров. От правильности этого этапа зависит эффективность всей системы, поэтому будьте внимательны и терпеливы. При желании можно дополнительно определить расход электроэнергии на работу устраиваемой системы.

Вернуться к оглавлению

Расход электроэнергии на вентиляцию

Принципиальная схема расположения матов по периметру воздуховода круглого сечения.

Предварительный расчет потребляемого электричества позволит создать экономную систему с рациональным расходом ресурсов. Обращать внимание на этот параметр нужно в том случае, когда система комплектуется калорифером, обеспечивающим подогрев входящих воздушных масс до нужной температуры. Чтобы вычислить расход электроэнергии, надо знать не только мощность установки, но и условия ее работы, продолжительность нагрева и ряд прочих параметров.

К примеру, воздухонагреватель работает только в холодную погоду. Работает он не всегда, а лишь при необходимости подогрева воздушных масс. Периодическая работа калорифера вносит определенные коррективы в расчет. Для правильной оценки энергозатрат нужно учитывать и то, меняется ли тариф на электричество в вашей местности в дневное и ночное время. В случае с двухтарифным счетчиком расчет будет немного более сложным.

Непосредственно для расчета используется следующая формула:

M=(T1xLxCxDx16+T2xLxCxNx8)xAD/1000.

Таблица расчета вентиляции.

В данном случае обозначения следующие:

1. M — это общая стоимость затраченной электроэнергии.
2. T1, T2 — температурные перепады в дневное и ночное время. Вам придется отдельно рассчитать данные значения для каждого месяца.
3. D, N — цена энергии в дневное и ночное время. Стоимость нужно умножить на значение длительности. Уточняйте отдельно для своего региона.
4. AD — общее количество дней в каждом календарном месяце.

Узнать показатели для температур вы можете из любого источника по прогнозу погоды, какие-либо специальные справочники покупать не придется. Тарифные ставки берите из значений для своего региона. В результате такого расчета вы получите довольно точный показатель, который будет отражать расход электричества для калорифера.

Вернуться к оглавлению

Как сделать вентиляцию более экономной

Уменьшить расходы на электроэнергию можно путем установки специальных VAV-систем. Такие устройства позволяют экономить до 30-50% даже при использовании калорифера очень большой мощности.

Установка подобного агрегата увеличит стоимость системы в среднем на 20%, но это довольно быстро окупится, т.к. затраты энергии будут максимально рационализованы.

Вытяжная вентиляция, как и приточные и приточно-вытяжные установки, имеет очень большое значение. Без грамотно организованного воздухообмена в помещении нельзя рассчитывать на благоприятный микроклимат.

Монтаж системы выполняется в соответствии с использующимися устройствами, однако вне зависимости от того, из каких именно агрегатов будет состоять система, предварительно обязательно должен быть выполнен расчет. Благодаря ему вы узнаете важнейшие параметры и условия, соблюдение которых будет гарантировать эффективную и рациональную работу вентиляции. Следуйте технологии, ведите расчет по инструкции, и все обязательно получится. Удачной работы!

1poclimaty.ru

Расчет системы вентиляции

Вентиляцию Вы можете заказать с монтажом «под ключ», позвонив по телефону в Москве: +7 (495) 241-17-30. Осуществляем проектирование и поставку вентиляции по России.

Отправьте быструю заявку

При проектировании систем вентиляции каждый инженер проводит расчеты согласно вышеупомянутых норм.

Для расчета воздухообмена в жилых помещениях  следует руководствоваться этими нормами. Рассмотрим  самые простые методы нахождения воздухообмена:

• по площади помещения,
• по санитарно-гигиеническим нормам,
• по кратностям

Расчет по площади помещения

Это самый простой расчет. Расчет вентиляции по площади делается на основании того, что для жилых помещений нормы регламентируют подавать 3 м3/час свежего воздуха на 1 м2 площади помещения, независимо от количества людей.

Расчет по санитарно-гигиеническим нормам

По санитарным нормам для общественных и административно-бытовых зданий на одного постоянно пребывающего в помещении человека необходимо 60 м3/час свежего воздуха, а на одного временного 20 м3/час.

Рассмотрим на примере:

Предположим, в доме живут 2 человека, проведем расчет по санитарным нормам согласно этим данным. Формула расчета вентиляции, включающая нужное количество воздуха выглядит так:

L=n*V (м3/час) , где

• n – нормируемая кратность воздухообмена, час-1;
• V – объём помещения, м3

Получим, что для спальни L2=2*60=120 м3/час, для кабинета примем одного постоянного жителя и одного временного L3=1*60+1*20=80 м3/час. Для гостиной принимаем двух постоянных жителей и двух временных (как правило, количество
постоянных и временных людей, определяется техническим заданием заказчика) L4=2*60+2*20=160 м3/час, запишем полученные данные в таблицу.

Помещение	Lпр, м3/час	Lвыт, м3/час
Кухня	—	≥ 90
Спальня	120	120
Кабинет	80	80
Гостинная	160	160
Коридор	—	—
Санузел	—	≥ 50
Ванная	—	≥ 25
∑	360	525

Составив уравнение воздушных балансов ∑ Lпр = ∑ Lвыт:360<525 м3/час, видим, что количество вытяжного воздуха превышает приточный на ∆L=165 м3/час. Поэтому количество приточного воздуха необходимо увеличить на 165 м3/час. Поскольку помещения спальни, кабинета и гостиной сбалансированы то воздух необходимый для санузла, ванны и кухни можно подать в помещение смежное с ними, к примеру, в коридор, т.е. в таблицу добавится Lприт.коридор=165 м3/час. Из коридора воздухбудет перетекать в ванную, санузлы и кухню, а оттуда посредством вытяжных вентиляторов (если они установлены) или естественной тяги удалятся из квартиры. Такое перетекание необходимо для предотвращения распространения неприятных запахов и влаги. Таким образом, уравнение воздушных балансов ∑ Lпр = ∑ Lвыт: 525=525м3/час — выполняется.

Расчет по кратностям

Кратность воздухообмена — это величина, значение которой показывает, сколько раз в течение одного часа воздух в помещении полностью заменяется на новый. Она напрямую зависит от конкретного помещения (его объема). То есть, однократный воздухообмен это когда в течение часа в помещение подали свежий и удалили «отработанный» воздух в количестве равном одному объему помещения; 0,5 -кранный воздухообмен – половину объема помещения.

В нормативном документе ДБН В.2.2-15-2005 «Жилые здания» есть таблица с приведенными кратностями по помещениям. Рассмотрим на примере, как производится рассчет по данной методике.

Кратность воздухообмена в помещениях жилых зданий

Помещения	Расчетная температура (зимой),ºС	Требования к воздухообмену
		Приток	Вытяжка
Общая комната, спальня, кабинет	20	1-кратный	—
Кухня	18	—
Кухня-столовая	20	1-кратный	По воздушному балансу квартиры, но не менее, м3/час	90
Ванная	25	—		25
Уборная	20	—		50
Совмещенный санузел	25	—		50
Бассейн	25	По расчету
Помещение для стиральной машины в квартире	18	—	0,5-кратный
Гардеробная для чистки и глажения одежды	18	—	1,5-кратный
Вестибюль, общий коридор, лестничная клетка, прихожая квартиры	16	—	—
Помещение дежурного персонала (консъержа/консъержки)	18	1-кратный	—
Незадымляемая лестничная клетка	14	—	—
Машинное помещение лифтов	14	—	0,5-кратный
Мусоросборная камера	5	—	1-кратный
Гараж-стоянка	5	—	По расчету
Электрощитовая	5	—	0,5-кратный

Последовательность расчета вентиляции по кратностям следующая:

1. Считаем объем каждого помещения в доме (объем=высота*длина*ширина).
2. Подсчитываем для каждого помещения объем воздуха по формуле: L=n*V (n – нормируемая кратность воздухообмена, час-1; V – объём помещения, м3)

Для этого предварительно выбираем из таблицы «Санитарно-гигиенические нормы. Кратности воздухообмена в помещениях жилых зданий» норму по кратности воздухообмена для каждого помещения. Для большинства помещений нормируется только приток или только вытяжка. Для некоторых, например, кухня-столовая и то и другое. Прочерк означает, что в данное помещение не нужно подавать (удалять) воздух.

Для тех помещений, для которых в таблице вместо значения кратности воздухообмена указан минимальный воздухообмен (например, ≥90м3/ч для кухни), считаем требуемый воздухообмен равным этому рекомендуемому. В самом конце расчета, если уравнение баланса (∑ Lпр и ∑ Lвыт) у нас не сойдется, то значения воздухообмена для данных комнат мы можем увеличивать до требуемой цифры. Если в таблице нет какого-либо помещения, то норму воздухообмена для него считаем, учитывая что для жилых помещений нормы регламентируют подавать 3 м3/час свежего воздуха на 1 м2  площади помещения. Т.е. считаем воздухообмен для таких помещений по формуле: L=Sпомещения*3. Все значения L округляем до 5 в большую сторону, т.е. значения должны быть кратны 5.

Суммируем отдельно L тех помещений, для которых нормируется приток воздуха, и отдельно L тех помещений, для которых нормируется вытяжка. Получаем 2 цифры: ∑ Lпр и ∑ Lвыт

Составляем уравнение баланса ∑ Lпр = ∑ Lвыт. Если ∑ Lпр > ∑ Lвыт , то для увеличения ∑ Lвыт до значения ∑ Lпр увеличиваем значения воздухообмена для тех помещений, для которых мы в 3 пункте приняли воздухообмен равным минимально допустимому значению.

Если ∑ Lпр > ∑ Lвыт , то для увеличения ∑ Lвыт до значения ∑ Lпр увеличиваем значения воздухообмена для помещений.

Рассчет основных параметров при выборе оборудования

При выборе оборудования для системы вентиляции необходимо рассчитать следующие основные параметры:

• Производительность по воздуху;
• Мощность калорифера;
• Рабочее давление, создаваемое вентилятором;
• Скорость потока воздуха и площадь сечения воздуховодов;
• Допустимый уровень шума.

Ниже приводится упрощенная методика подбора основных элементов системы приточной вентиляции, используемой в бытовых условиях.

Производительность по воздуху

Проектирование системы вентиляции начинается с расчета требуемой производительности по воздуху или «прокачки», измеряемой в кубометрах в час. Для этого необходим поэтажный план помещений с экспликацией, в которой указаны наименования (назначения) каждого помещения и его площадь. Расчет начинается с определения требуемой кратности воздухообмена, которая показывает сколько раз в течение одного часа происходит полная смена воздуха в помещении.

Например, для помещения площадью 50 м2 с высотой потолков 3 метра (объем 150 кубометров) двукратный воздухообмен соответствует 300 кубометров/час. Требуемая кратность воздухообмена зависит от назначения помещения, количества находящихся в нем людей, мощности тепловыделяющего оборудования и определяется СНиП (Строительными Нормами и Правилами).

Для определения требуемой производительности необходимо рассчитать два значения воздухообмена: по кратности и по количеству людей, после чего выбрать большее из этих двух значений.

Расчет воздухообмена по кратности:

L = n * S * H, где

• L — требуемая производительность приточной вентиляции, м3/ч;
• n — нормируемая кратность воздухообмена: для жилых помещений n = 1, для офисов n = 2,5;
• S — площадь помещения, м2;
• H — высота помещения, м;

Расчет воздухообмена по количеству людей:

L = N * Lнорм, где

• L — требуемая производительность приточной вентиляции, м3/ч;
• N — количество людей;
• Lнорм — норма расхода воздуха на одного человека:

в состоянии покоя — 20 м3/ч;

«офисная работа»  — 40 м3/ч;

при физической нагрузке — 60 м3/ч.

Рассчитав необходимый воздухообмен, выбираем вентилятор или приточную установку соответствующей производительности. При этом необходимо учитывать, что из-за сопротивления воздухопроводной сети происходит падение производительности вентилятора. Зависимость производительности от полного давления можно найти по вентиляционным характеристикам, которые приводятся в технических характеристиках оборудования. Для справки: участок воздуховода длиной 15 метров с одной вентиляционной решеткой создает падение давления около 100 Па.

Типичные значения производительности систем вентиляции:

• Для квартир — от 100 до 500 м3/ч;
• Для коттеджей — от 1000 до 5000 м3/ч;

Мощность калорифера

Калорифер используется в приточной системе вентиляции для подогрева наружного воздуха в холодное время года. Мощность калорифера рассчитывается исходя из производительности системы вентиляции, требуемой температурой воздуха на выходе системы и минимальной температурой наружного воздуха. Два последних параметра определяются СНиП.

Температура воздуха, поступающего в жилое помещение, должна быть не ниже +18°С. Минимальная температура наружного воздуха зависит от климатической зоны, например, для Москвы  она равна -26°С (рассчитывается как средняя температура самой холодной пятидневки самого холодного месяца в 13 часов). Таким образом, при включении калорифера на полную мощность он должен нагревать поток воздуха на 44°С. Поскольку сильные морозы в Москве непродолжительны, в приточных системах допускается устанавливать калориферы, имеющие мощность меньше расчетной. Но при этом приточная система должна иметь регулятор производительности для уменьшения скорости вентилятора в холодное время года.

При расчете мощности калорифера необходимо учитывать следующие ограничения:

• Возможность использования однофазного (220 В) или трехфазного (380 В) напряжения питания. При мощности калорифера свыше 5 кВт необходимо 3-х фазное подключение, но в любом случае 3-х фазное питание предпочтительней, так как рабочий ток в этом случае меньше.
• Максимально допустимый ток потребления. Величину тока (А), потребляемого калорифером, можно вычислить по формуле:

I = P / U, где

• I — максимальный потребляемый ток, А;
• Р — мощность калорифера, Вт;
• U — напряжение питания: (220 В — для однофазного питания; для трехфазной сети расчёт несколько иной).

В случае, если допустимая нагрузка электрической сети меньше чем требуемая, можно установить калорифер меньшей мощности. Температуру, на которую калорифер сможет нагреть приточный воздух, можно рассчитать по формуле:

T = 2,98 * P / L, где

• T — разность температур воздуха на входе и выходе системы приточной вентиляции,°С;
• Р — мощность калорифера, Вт;
• L — производительность вентиляции, м3/ч.

Типичные значения расчетной мощности калорифера — от 1 до 5 кВт для квартир, от 5 до 50 кВт для офисов и загородных домов. Если использовать электрический калорифер с расчетной мощностью не представляется возможным, следует установить калорифер, использующий в качестве источника тепла воду из системы центрального или автономного отопления (водяной или паровой калорифер). В любом случае, если есть возможность, лучше использовать водяные или паровые калориферы. Экономия на обогреве в этом случае получается колоссальная.

Рабочее давление, скорость потока воздуха в воздуховодах и допустимый уровень шума

После расчета производительности по воздуху и мощности калорифера приступают к проектированию воздухораспределительной сети, которая состоит из воздуховодов, фасонных изделий (переходников, разветвителей, поворотов) и распределителей воздуха (решеток или диффузоров). Расчет воздухораспределительной сети начинают с составления схемы воздуховодов. Далее по этой схеме рассчитывают три взаимосвязанных параметра — рабочее давление, создаваемое вентилятором, скорость потока воздуха и уровень шума.

Требуемое рабочее давление определяется техническими характеристиками вентилятора и рассчитывается исходя из диаметра и типа воздуховодов, числа поворотов и переходов с одного диаметра на другой, типа распределителей воздуха.

Чем длиннее трасса и чем больше на ней поворотов и переходов, тем больше должно быть давление, создаваемое вентилятором. От диаметра воздуховодов зависит скорость потока воздуха. Обычно эту скорость ограничивают значением от 2,5 до 4 м/с. При больших скоростях возрастают потери давления и увеличивается уровень шума. В тоже время, использовать «тихие» воздуховоды большого диаметра не всегда возможно, поскольку их трудно разместить в межпотолочном пространстве и стоят они дороже. Поэтому, при проектировании вентиляции часто приходится искать компромисс между уровнем шума, требуемой производительностью вентилятора и диаметром воздуховодов.

Для бытовых систем приточно-вытяжной вентиляции обычно используются воздуховоды диаметром 160…250 мм или сечением 400х200мм…600х350мм и распределительные решетки размером 100200 мм — 1000500 мм.

Отправьте заявку и получите КП

Подберем оборудование, удешевим смету, проверим проект, доставим и смонтируем в срок.

www.airclimat.ru

Расчет воздуховода и вентиляционных решеток систем вентиляции.

Расчет и подбор вентиляционных решеток   , требуемая площадь вентиляционных решёток, ; объёмный расход воздуха через решётку, ; рекомендуемая скорость воздуха через решётку, ; .   1.08.03.01/В34-001.16 ПЗ   Расчет сводится в таблицу 6: Тип решёток: жалюзийные регулируемые решётки РР серия 1.494-8. № пом-я помещение Расход L, м3/ч Рекомендуемая скорость Vрек, м/с Необх. пл-дь Fтр, м2 Размер решётки, а×б Площадь решётки fж.с, м2 Кол-во решёток, n Расчет решеток для приточного воздуха. 101,201 комната персонала 0,003 100*200 0,016 103,203 ремонт трикотажа 0,008 100*200 0,016 104,204 ремонт одежды 0,008 100*200 0,016 105,205 ремонт одежды 0,022 100*400 0,032 106,206 вент.камера 0,004 100*200 0,016 109,209 клеевые работы 0,003 100*200 0,016 110,210 ремоннт обуви 0,008 100*200 0,016 111-211, закройная 0,003 100*200 0,016 112-212 контора 0,011 100*200 0,016 113-213 зал приема заказов 0,042 200*400 0,064   коридор 0,036 100*200 0,016                 Расчет решеток для удаляемого воздуха 101,201 Комната персонала 0,003 100*200 0,016 102,202 кладовая 0,006 100*200 0,016 103,203 ремонт трикотажа 0,008 100*200 0,016 104,204 ремонт одежды 0,008 100*200 0,016 105,205 ремонт одежды 0,022 100*400 0,032 106,206 вент. Камера 0,008 100*200 0,016 107,207 кладовая 0,006 100*200 0,016 108- 208 кладовая 0,010 100*200 0,016 109,209 клеевые работы 0,003 100*200 0,016 110,210 ремонт обуви 0,008 100*200 0,016 111,211 закройная 0,003 100*200 0,016 112,212 контора 0,011 100*200 0,016 113,213 зал приема заказов 0,042 200*400 0,064 114,214 санузел 0,014 100*200 0,016     1.08.03.01/В34-001.16 ПЗ   Расчет воздуховода систем вентиляции. При движении воздуха по воздуховодам всегда имеют место потери давления, обусловленные трением о стенки воздуховодов, фасонных частей и оборудования, а также изменением скорости потока. Целью расчета воздуховодов является подбор сечений отдельных участков сети. При этом скорость воздуха не должна превышать рекомендуемую: для магистральных участков в общественных зданиях – 8 м/с, для ответвлений – 5 м/с. Участок сети – это участок с постоянным расходом и скоростью воздуха. Порядок проведения расчета: Вычисляется площадь поперечного сечения для каждого участка с учётом рекомендуемой скорости на этом участке по формуле: , м2 где L — расход воздуха на участке, м3/ч Vрек­- рекомендуемая скорость движения воздуха, м/с Ориентируясь на величину Fуч принимаются стандартные размеры прямоугольного воздуховода. Расчет воздуховодов вытяжного воздуха сводится в таблицу 7: № уч-ка Расход воздуха, м3/ч L,м Сечение воздуховода v, м/с А, мм В, мм f, м2 Вытяжной воздуховод 13-14 0,40 0,060 12-13 0,50 0,050 11-12 0,70 0,050 10-11 2,90 0,040 9-10 0,30 0,040 8-9 2,60 0,040 7-8 0,40 0,376 6-7 2,70 0,035 5-6 3,00 0,031 4-5 0,80 0,030 3-4 2,00 0,022 2-3 3,00 0,017 1-2 2,90 0,002 Ответвления 3,00 0,013 0,70 0,008 0,70 0,010 7,00 0,008 0,70 0,002 0,70 0,008 1,70 0,008 1,70 0,008 0,70 0,002 1,70 0,022 0,70 0,011 0,70 0,040 1,70 0,006 Приточный воздуховод 13-12 0,058 12-11 3,70 0,05 11-10 2,00 0,050 10-9 0,90 0,05 9-8 2,20 0,04 8-7 2,00 0,04 7-6 0,90 0,039 6-5 3,00 0,0359 5-4 2,90 0,0375 4-3 3,00 0,028 3-2 2,07 0,025 2-1 2,08 0,015 Ответвления 0,70 0,04 1,70 0,025 0,70 0,015 0,70 0,0027 0,70 0,008 1,70 0,008 1,70 0,008 0,70 0,0027 7,00 0,0029 0,70 0,004 1.08.03.01/В34-001.16 ПЗ     1.08.03.01/В34-001.16 ПЗ   ЗАКЛЮЧЕНИЕ   В данном курсовом проекте были произведены расчеты необходимые для построения приточной и вытяжной вентиляционных систем в здании бытового комбината г. Якутск. Был произведен расчет теплопотерь и теплопоступлений всех помещений комбината, был составлен тепловой баланс помещений. Был выполнен расчет воздухообменов по кратности, по явным теплоизбыткам, по полным теплоизбыткам, по влаговыделениям, по газовыделениям, по нормам наружного воздуха. Был выбрал воздухообмен по кратности. Были определены параметры для теплого периода года. По полученным данным были произведены расчеты параметров магистральных воздуховодов и ответвлений в помещения для всей системы вентиляции в здании.     1.08.03.01/В34-001.16 ПЗ   СПИСОК ИСПОЛЬЗУЕМОЙ ЛИТЕРАТУРЫ     1. СНип 23.01.99 – Строительная климатология. 2. СНип 02.04.05-91- Отопление, вентиляция и кондиционирование воздуха. 3. ГОСТ 30494-2011 Здания жилые и общественные. 4. СНип 23.-101-2004- Проектирование тепловой защиты зданий. 5. СНип 2-3-79- Строительная теплотехника 6. СНип 23-02-2003- Тепловая защита зданий. 7. Титов В.П., Сазонов Э.В., Краснов Ю.С., Новожилов В.И. Курсовое и дипломное проектирование по вентиляции гражданских и промышленных зданий: Учебное пособие для вузов.- М.: Стройиздат, 1985.-208с. 8. Сазонов Э.В. Вентиляция общественных зданий: Учебное пособие. Издательство ВГУ, 1991.-188с. 9. Богословский В.Н. Вентиляция и кондиционирование воздуха. Москва стройиздат 1978г.-509с. 10. Тюменцев В.А. Отопление и вентиляция промышленных и общественных зданий. Иркутск, ИрГТУ 2003.   Рекомендуемые страницы:

lektsia.com
