Системы вентиляции воздуха – Приточно-вытяжная вентиляция: устройство, принцип работы

Содержание

Виды систем кондиционирования и вентиляции, рекомендации по их эксплуатации

Системы кондиционирования и вентиляции являются неотъемлемой частью любой постройки и определяющим фактором в создании комфортного микроклимата в помещении. В прошлые времена достаточную циркуляцию воздуха обеспечивали неплотности в окнах и дверях, камины и печи, а также общедомовые каналы вентиляции. Сегодня, при стремлении к герметизации квартир для сохранения тепла, эти способы организации воздухообмена уходят на второй план.

Как обеспечить правильную циркуляцию воздуха в доме или офисе и есть ли в этом необходимость? Попробуем ответить на этот вопрос в данном материале.

Назначение вентиляции в доме

Находясь в закрытом помещении, человек вдыхает большое количество воздуха. При неправильной организации системы вентиляции, воздух может застаиваться — в нём снижается содержание кислорода, он становится влажным и запылённым. Все это отрицательно влияет на общее самочувствие человека, а у людей с заболеванием дыхательных путей и аллергией может провоцировать появление болезней.


Чтобы избежать застоя воздуха, необходимо периодически проветривать помещение, открывая окна и двери на улицу. Именно эти действия обеспечивают приток свежего воздуха, а его отток проводится по системам общедомовой вентиляции, которая в обязательном организуется в каждой современной постройке.

Однако современные стеклопакеты и дверные коробки не обеспечивают достаточного притока воздуха. Их удобно открывать летом, но довольно проблематично использовать зимой при нашем климате. К тому же экология некоторых районов также довольно пагубно сказывается на здоровье людей, а систем фильтрации при такой естественной вентиляции не существует.

Обеспечить зданию хорошее проветривание призвана центральная система вентиляции и кондиционирования воздуха.

Система вентиляции

Вентиляция и кондиционирование воздуха в квартире или доме осуществляется при помощи различных устройств и конструкций. В их число входят системы, обеспечивающие:

  • приток воздуха — клапаны вентиляции для окон, стен и дверей;

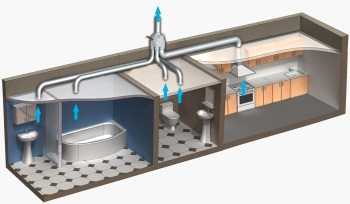

  • вывод загрязнённого воздуха — вытяжки на кухне, каналы в ванной;
  • охлаждение воздушных масс — кондиционеры, вентиляторы;
  • подогрев — тепловые завесы.

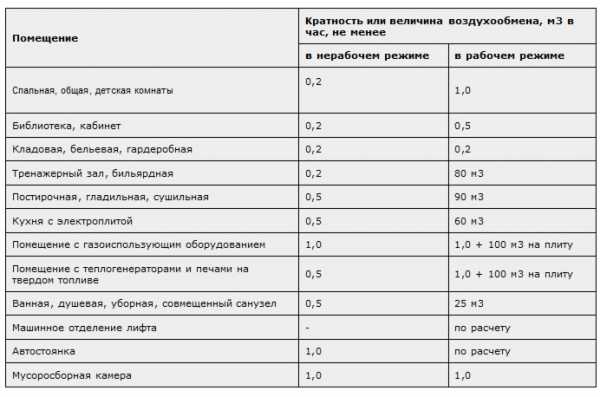

Согласно нормам строительства, нормальный воздухообмен в жилых домах должен обеспечиваться за счёт общих систем вентиляции. Они представляют собой протяжённый канал, идущий из подвала дома к чердаку, имеющий многочисленные выходы в каждой квартире.

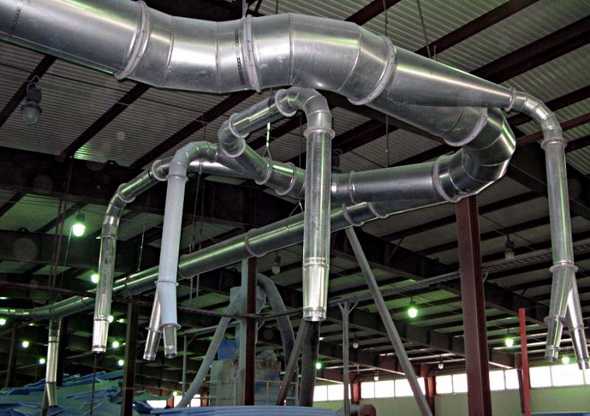

Широко распространена промышленная вентиляция и кондиционирование, которую монтируют на предприятиях и в других зданиях нежилого назначения:

  • в производственных помещениях;
  • на складах и цехах;
  • в офисных центрах;
  • на рынках и торговых центрах.

Такие системы значительно отличаются от тех, что применяются в жилых многоквартирных домах. Как правило, здесь используется более мощное и габаритное оборудование: развитые системы кондиционирования и обогрева, масштабные вытяжки и вентиляторы.

Виды систем вентиляции

Современные системы вентиляции и кондиционирования воздуха способствуют его притоку в помещение и помогают регулировать его температуру. Они имеют довольно развёрнутую классификацию в зависимости от способа работы и технических характеристик.

Естественная и принудительная вентиляция

Воздухообмен в помещении может быть организован естественным путём или с помощью специальных устройств для притока и оттока воздуха. В зависимости от способа действия виды систем делятся на естественные и принудительные.

  1. Естественная вентиляция действует за счёт разницы температур и давления в помещении и за его пределами. Она организуется при помощи двух открытых каналов. Так, отверстие или труба для притока воздуха обычно располагается в нижней части комнаты. Поступающий холодный воздух, нагреваясь, поднимается наверх под действием физических законов, где расположен канал для вывода воздушных масс. Естественная вентиляция очень проста в установке, однако она обладает низкой эффективностью в тёплое время года, когда температура в здании и на улице практически не отличается.
  2. Принудительная вентиляция работает благодаря вентиляторам, вытяжкам и кондиционерам, которые нагоняют в комнату свежий воздух и выводят застоявшийся. Такая система имеет более сложное строение, однако она отличается удобством и универсальностью. Приточные и вытяжные каналы можно расположить в любом месте квартиры и выставить на нужном режиме, они будут эффективно работать как зимой, так и летом.

Направление воздушного потока

Вентиляционные системы классифицируются также в зависимости от направления воздушного потока. По этому признаку они подразделяются на приточные и вытяжные конструкции. Как следует из названия, приточные детали отвечают за поступление свежего воздуха в помещение, а вытяжные – за вывод загрязнённых масс через вентиляцию.

Устройства, входящие в систему вентиляции, также подразделяются в зависимости от направления, которое они придают воздушному потоку.

Система кондиционирования

Хотя система кондиционирования воздуха чаще всего связана с вентиляцией в конструктивном плане, она имеет ряд функциональных и технических отличий. В данном разделе мы разберёмся, какие задачи выполняют устройства для охлаждения воздуха и как они различаются.

Что такое кондиционирование воздуха? Это процесс его охлаждения путём прохождения через отсек устройства, содержащий какой-либо хладагент. Классификация систем кондиционирования зависит от способа их обустройства — совместно с проветриванием или с помощью изолированных устройств.

В первом случае разрабатывается и монтируется такая вентиляционная система, которая наряду с циркуляцией воздуха может снижать его температуру. Для этого необходимо подобрать такое оборудование, которое будет снабжено не только фильтрами и вентиляторами, но и встроенными кондиционерами.

Преимущество такого метода: лёгкость монтажа и эксплуатации единой системы из нескольких совмещённых устройств. Недостаток: высокая стоимость приборов с вентиляцией и охлаждением.

Во втором случае кондиционирование воздуха осуществляется независимо от общей системы вентиляции при помощи изолированных устройств. Если охлаждение воздуха нужно обеспечить в рамках небольшой квартиры или офиса, для этого вполне подойдут обычные сплит-системы. Современные модели обладают массой полезных функций и могут самостоятельно поддерживать микроклимат в комнатах.

Если же речь идёт о кондиционировании целого здания, стоит обратить внимание на многоканальные установки.

Система центрального кондиционирования состоит из мощного прибора охлаждения, от которого отводятся многочисленные трубы во все комнаты здания. Обычно главный кондиционер обладает большими габаритами, что осложняет поиск места для его размещения и монтажа. Однако эта установка прекрасно справляется с регулировкой температуры по всему зданию. Преимущества: небольшая стоимость и расширенная функциональность. Недостаток: сложности в управлении двумя изолированными системами.

Основные факторы, влияющие на выбор системы вентиляции

Оборудование для систем кондиционирования и вентиляции должно быть подобрано в соответствии с условиями помещения или здания. В данном разделе перечислены основные параметры, которые стоит учитывать при разработке плана систем проветривания.

Объёмы воздуха

Устройства вентиляции во время работы должны полностью пропускать через себя весь воздух в комнате. В зависимости от объёмов масс, которые проходят через прибор за час работы, вычисляется его производительность и мощность.

Таким образом, чтобы выбрать правильные комплектующие, необходимо знать производительность системы вентиляции. Для этого вычисляется объём комнаты: площадь следует умножить на её высоту. Полученное значение умножаем на коэффициент 10 — в этом случае получится величина, соответствующая средней производительности (м³/час) .

Влажность в помещении

Ещё один фактор внешней среды, который регулируется системой вентиляции — это влажность воздуха. Для человека комфортным показателем содержания влаги в воздухе является 40–60%. Если эта отметка повышена или занижена, стоит выбрать приборы вентиляции, которые смогут нормализовать уровень содержания воды в кислороде. Стоит также отметить, что измерять уровень влажности лучше в зимний период — в это время радиаторы отопления сильно осушают воздух в квартире.

Температура

Системы вентиляции способны менять температуру воздуха, а кондиционеры и вовсе направлены на выполнение этой задачи. Поэтому стоит учитывать и этот показатель при выборе техники для проветривания. Как уже было сказано, разница температур в здании и за его пределами является основой для работы естественной вентиляции. А принудительные системы могут помочь успешно регулировать этот показатель, что особенно актуально в тёплое время года.

Правила установки и эксплуатации систем вентиляции

Общие системы вентиляции и кондиционирования обязательны к установке в процессе строительства любого современного здания. Они не только отвечают за чистоту и свежесть воздуха, но и являются важным фактором обеспечения противопожарной безопасности. Именно поэтому вентиляции следует уделять внимание даже при возведении нежилых построек — складов, производственных помещений и прочих.

При разработке системы вентиляции дома учитываются следующие нормы, которым она должна соответствовать:

  • Основное назначение состоит в обеспечении приток и выведения воздуха их комнат для комфортного и безопасного нахождения людей в здании.
  • Система должна своевременно и точно удалять вредные примеси из кислорода. Это обеспечивается путём установки фильтров на активные элементы конструкции.
  • Приборы вентиляции и кондиционирования отвечают и за выведение лишней влаги из воздуха. Повышенная влажность может негативно сказываться на здоровье людей, а также отрицательно влияет на строительные конструкции, мебель, бумагу и другие материалы.
  • Система кондиционирования регулирует температурный режим в здании в зависимости от времени года.

Для правильного обустройства систем вентиляции существуют определённые нормы, зафиксированные в «Строительных Нормах и Правилах». Это официальный свод инженерных правил, которые определяют технику строительства любых зданий. При разработке плана вентиляции, следует придерживаться требований разделов СНиП.

При эксплуатации систем вентиляции и кондиционирования воздуха запрещается:

  1. Закрывать и застраивать вентиляционные каналы и решётки.
  2. Использовать помещения с центральными установками не по назначению, хранить в них посторонние предметы.
  3. Использовать приточно-вытяжные воздуховоды и каналы для отвода газов от приборов отопления, газовых колонок, кипятильников и других нагревательных приборов.

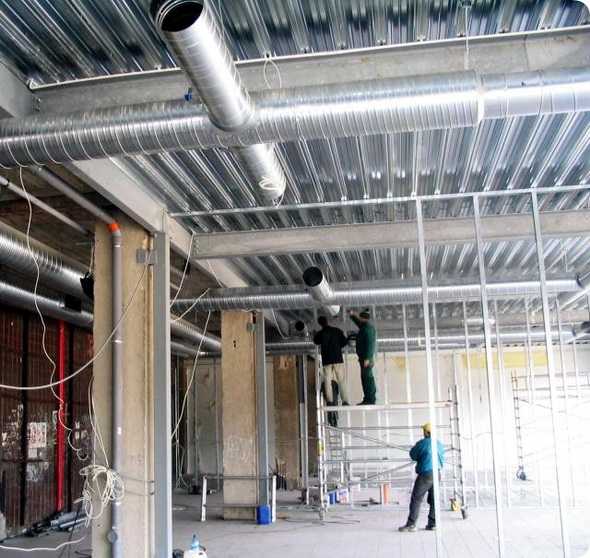

Процесс монтажа вентиляционных систем

Системы для проветривания и охлаждения воздуха устанавливаются одновременно, поэтому важно учитывать соединение этих конструкций в процессе составления проекта.

В соответствии с этим правилом, монтаж системы осуществляется в несколько этапов:

  1. Разработка проекта вентиляции и кондиционирования, в котором содержится описание всех элементов конструкции, определяется их расположение, а также учитываются особенности среды в каждом помещении дома.
  2. Подготовка комнат к монтажным работам, их освобождение от строительных конструкций. Рекомендуется производить установку до начала любых отделочных работ, в течение чернового ремонта здания.
  3. Закупка вентиляционных приборов и конструкций в соответствии с изначальным проектом. Мощность, производительность и другие характеристики приборов должны соответствовать условиям помещения, где их планируется расположить.
  4. Осуществить процесс монтажа оборудования поможет приложенная к нему инструкция. При этом крайне важно в результате получить такую систему, которая будет долговечной, надёжной и высококачественной.
  5. Запуск установленного оборудования, а также проведение работ, связанных с его наладкой, чтобы в будущем пользоваться им было легко и удобно.
  6. Непосредственная эксплуатация систем вентиляции и кондиционирования воздуха, которая должна быть правильной и аккуратной.

ventinginfo.ru

Типы систем вентиляции

Система вентиляции — это необходимое устройство для жилых домов, офисных помещений, государственных учреждений и промышленных сооружений. В случае отсутствия вентиляции в воздухе обычно увеличивается концентрация вредных веществ и двуокиси углерода. Это влияет на самочувствие человека, снижает работоспособность и провоцирует вирусные заболевания.

На самом деле системы вентиляции воздуха имеют достаточно сложную конструкцию и могут варьироваться в зависимости от особенностей помещения. Их можно условно разделить на шесть основных групп:

  1. Естественная вентиляция.

Этот вид вентиляции основан на разности температур между комнатным воздухом и наружным, а также силой ветра. Ветер создает давление с одной стороны здания и вгоняет воздух внутрь помещения. В это время с подветренной стороны воздух выходит.

Эффективность такого воздухообмена целиком зависит от материала, из которого сооружено здание. Естественная вентиляция хорошо работает в кирпичных и деревянных сооружениях. Закраска стен, цементная штукатурка или бетонные стены ухудшают прохождение воздуха.

  1. Механическая вентиляция.

Данные системы вентиляции функционируют с применением специального оборудования. Всевозможные вентиляторы, пылеулавливатели, электродвигатели и прочие приборы позволяют создавать потоки воздуха и перемещать их на определенные расстояния. Они работают на электрической энергии. В случае необходимости такие приборы могут обрабатывать воздух, делая его чище, прохладнее, более сухим или более влажным.

  1. Приточная вентиляция

Это одна из разновидностей механической вентиляции. Приточная система служит для подачи чистого воздуха в помещение, а также для удаления отработанного. Система нагнетает воздух с улицы, доводя его до необходимого состояния: очищает от запахов, увлажняет либо подсушивает.

  1. Местная вентиляция

Местным называется такой тип вентиляции, при котором воздух подают локально, на определенные места. Загрязненный воздух при этом удаляют тоже только из определенных мест, где повышена его «загрязняемость» (например, туалет или место для курения).

Местная вентиляция в сравнении с обычной более экономна.

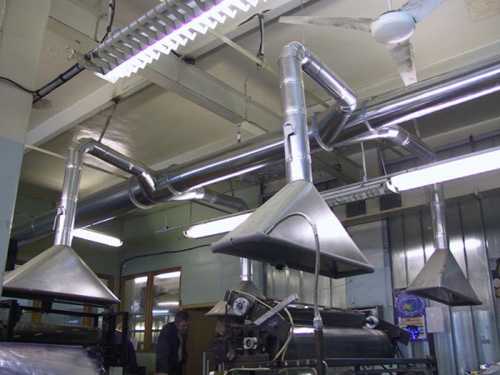

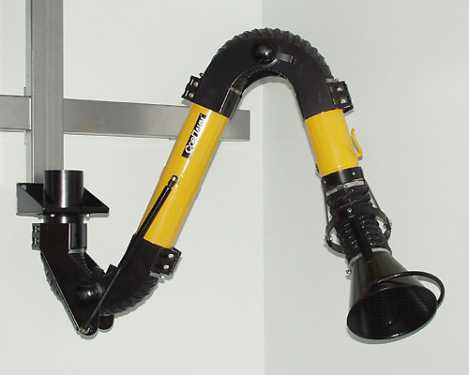

  1. Местная вытяжная вентиляция

Этот вид применяется в том случае, если имеются локализованные места выделения веществ, загрязняющих воздух (дым, газ, пыль), чтобы избежать их распространения.

Местную вытяжную вентиляцию лучше всего использовать с другими видами вентиляционных систем, потому что в одиночку она не решит вопрос проветривания всех помещений.

  1. Общеобменная вентиляция

Системы общеобменной вентиляции бывают приточными и вытяжными. Их главное предназначение – обеспечение полного проветривания помещения. Общеобменная вентиляция равномерно подает, распределяет и удаляет воздух из помещения.

Общеобменная приточная вентиляция помогает в контроле и удалении лишней влаги, тепла и вредных газов из помещения.

Вытяжная общеобменная вентиляция представляет собой отдельный вентилятор, который расположен в окне или специальном отверстии в стене и работает с помощью электродвигателя.

Все системы вентиляции подразделяются на те, которые имеют большую и сложную сеть воздуховодов, и те, в которых таких каналов нет совсем.

Что нужно знать о вентиляции автосервиса?

klivent.biz

Системы вентиляции воздуха и кондиционирования: современные, видео-инструкция по монтажу своими руками, техническое обслуживание, канальные увлажнители, гибкие воздуховоды, эксплуатация, перемещение в естественной вентиляционной установке

Здоровый микроклимат в отдельно взятой комнате или здании в целом бдительно охраняют и поддерживают вентиляционные системы. Они обеспечивают сбалансированный состав воздуха, уровень влажности и температуры.

Именно воздуховоды обеспечивают быстрый отвод вредных испарений и просто загрязненного воздуха из помещений. Следовательно, нормально работающая вентиляция – залог здоровья человека.

Грамотно организованная вентиляция

Дыхание по современным технологиям

Ритм сегодняшней жизни требует автоматизации многих процессов, для бесперебойного обеспечения воздухообмена в помещении. Современные системы вентиляции и кондиционирования воздуха представляют собой отдельное производство, безусловно поставляющее кислород.

Проветривание с помощью открытых окон подходит для неспешной жизни за пределами мегаполиса. Желательно только, чтобы не было сильного ветра, холода и дождя. В любом случае проникновение пыли и образование сквозняков – неотъемлемая часть примитивной вентиляции.

Вентиляция бывает экстремальной

Разновидности вентиляции

Система вентиляции и кондиционирования воздуха служит для постоянной смены «отработанного» воздуха на свежий, обогащенный кислородом.

Происходит это несколькими способами:

  • естественным;
  • искусственным или механическим;
  • кондиционированием.

Вентиляция с минимумом затрат

Естественная вытяжная вентиляция основывается на разности внутренней и внешней температуры. В соответствии СНиП 41-01-2003 происходит забор воздуха через форточки жилых комнат и удаление через вытяжные решетки ванных, туалетов и кухонь. Норма воздухообмена устанавливается в зависимости от размера помещения.

Движение воздушных потоков при естественной вентиляции

В начале эпохи массовых застроек многоэтажные здания оснащались вентиляцией с индивидуальными вытяжными каналами. Они соединялись с общей вытяжной шахтой или сборным каналом на чердаке. Такая схема до сих пор существует в 5-этажках.

Схема соединения индивидуальных вытяжных каналов с общим

В высотках к общему вертикальному каналу подходили горизонтальные шахты. В них поступал воздух из вертикальных каналов каждых 4–5 этажей. Иначе устроены современные системы вентиляции – воздуховоды, образующие своеобразные блоки.

Через вытяжные решетки из каждой квартиры на площадке поступает воздух в боковые ответвления. С уровня междуэтажного перекрытия, расположенного уровнем выше, воздушный поток из «придатков» поступает в центральную магистраль.

Направление движения отработанного воздуха через вытяжные решетки

Это инженерное решение компактнее и безопаснее схемы индивидуальных каналов. Оно обладает лучшими аэродинамическими и противопожарными характеристиками.

Во избежание теплопотерь оборудуются соответствующие чердаки в высоту до 1,9 м. Сюда движется поток из общих вертикальных каналов. Наружу он выводится через несколько (в зависимости от количества подъездов) вытяжных шахт.

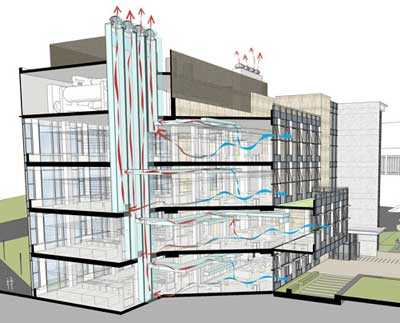

Схема вентиляции многоэтажного здания

Обратите внимание! Вентиляционное оборудование должно располагаться перпендикулярно продольным стенам. Этим достигается свободное движение воздушных потоков.

К достоинствам естественной вентиляции можно отнести:

  • простоту устройства;
  • невысокую стоимость;
  • возможность вентилировать большие площади с большим тепловыделением.

Недостатки такой инфильтрации заключаются:

  • в отсутствии увлажнения;
  • теплопотерях;
  • возникновении сквозняков;
  • непостоянности процесса;
  • отсутствии приборов для пылеочищения.

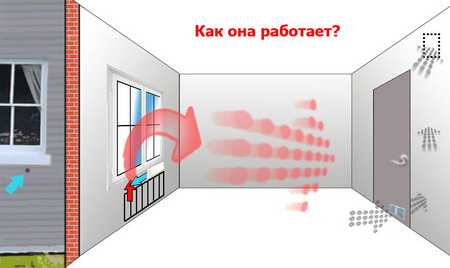

Справиться с несовершенством естественной вентиляции помогут приточные устройства, которые легко установить своими руками. Они располагаются в окнах и несущих стенах и позволяют регулировать объем, силу и направление воздушного потока. Конструкция таких устройств минимизирует шум, проникающий с улицы.

Для установки приточного устройства достаточно просверлить насквозь стену

Наружная решетка препятствует попаданию мусора в воздуховод, где воздушный поток «тормозит» и нормализует температуру. Клапан, располагающийся на внутренней поверхности стены/окна, оснащен заслонкой, которая регулирует поступление воздуха. Расположение устройства в непосредственной близости от радиатора, позволяет получать уже согретый воздух.

Когда искусственное лучше

Альтернативой естественной является механическая – приточная, вытяжная или смешанного типа вентиляция. Если перемещение воздуха в системах естественной вентиляции происходит вследствие разности температур и давления, то искусственная не зависит от этих факторов.

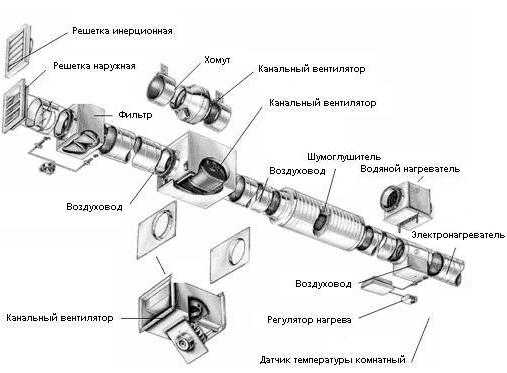

Общая система вентиляции и кондиционирования

Она осуществляется с применением различных устройств, которые, в принципе, отсутствуют в системе естественной вентиляции:

  1. Воздушный клапан с электроприводом.
  2. Воздухонагреватель, используемый в холодное время года. Для небольших помещений целесообразно использование электрического калорифера, а вот для обогрева площади более чем 100м2 выгоднее будут водяные. Значительную экономию приносит монтаж систем вентиляции и кондиционирования воздуха с использованием рекуператоров. В этом устройстве холодный наружный нагревается путем теплообмена с нагретым удаляемым воздухом, смешивание при этом не происходит.

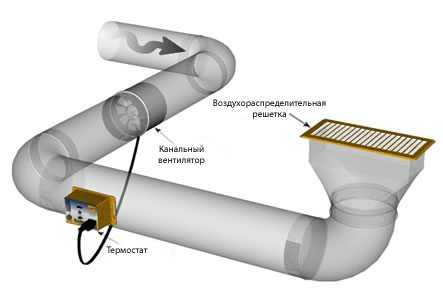

  3. Вентилятор – подает свежий воздух и создает необходимое давление в системе.

Расположение вентилятора в воздуховоде

  1. Шумоглушитель. Он глушит в воздуховодах дополнительные шумы, издаваемые работой вентилятора.
  2. Воздуховоды, по которым воздух подается в комнаты. Трубы образуют сеть, для монтажа которой используются тройники, повороты и переходники. При подборе сечения учитывается норма воздухообмена и скорость движения воздушного потока.

Обратите внимание! Гибкие воздуховоды для систем вентиляции складываются гармошкой, что облегчает их транспортировку и монтаж. Но рифленая поверхность служит источником высокого аэродинамического давления. Из-за этого их применяют только на участках небольшой протяженности.

  1. Воздухораспределители, которые распределяют и рассеивают воздушный поток в разных комнатах. Устройство может быть выполнено в виде плафонов – диффузоров или круглых/прямоугольных решеток на стене или потолке.

На фото – обычный диффузор



  1. Электрический щит – своеобразный пульт управления системой. Элементарный вариант представляет собой выключатель с индикатором для включения/выключения вентилятора. Более сложная конструкция предполагает элементы автоматики с использованием гигростатов, термостатов, датчиков давления и т. д. Это позволяет регулировать работу всей системы воздуховодов и системы вентиляции в режиме нон-стоп, например, автоматически включать калорифер при поступлении холодных воздушных масс, следить за состоянием фильтров, регулировать работу клапанов.

Автоматизированная система вентиляции

Наследие Уиллиса Кэррьера

В начале ХХ века американский инженер Кэррьер воплотил в жизнь идею охлаждения помещения. Современные агрегаты дополнительно очищают (на 90%), согревают, увлажняют, обеззараживают воздух.

В условиях отдельно взятой квартиры, дачи и помещения до 100 м2 пользуются бытовыми компрессорно-конденсаторными блоками с мощностью 2–7 кВт.

В их «начинку» входят механизмы:

  • вентилирования;
  • грубой и тонкой очистки, улавливающие до 90% пыли;
  • увлажнения;
  • нагрева от центрального или автономного отопления;
  • шумопоглощения;

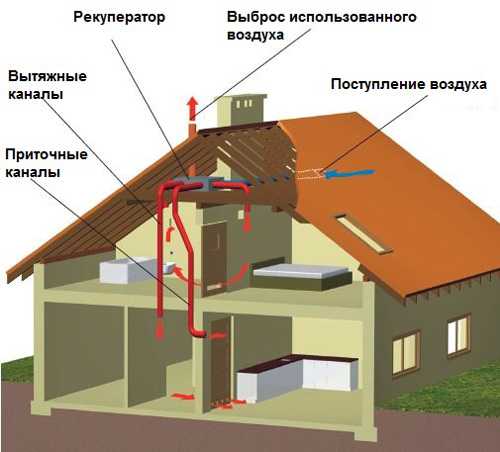

  • рекуперации (по желанию).

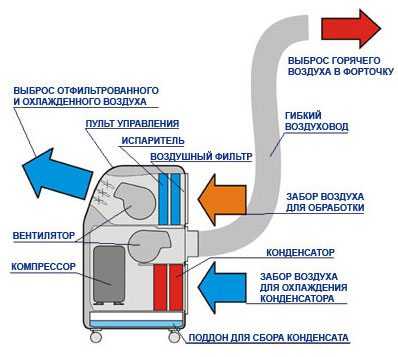

Кондиционеры разделяются по 2 типам:

  1. С водяным охлаждением. Они мощные, их блоки могут быть друг от друга на любом расстоянии, охлаждаются проточной водой. Неудобной является высокая цена агрегата, сложный расчет и монтаж.

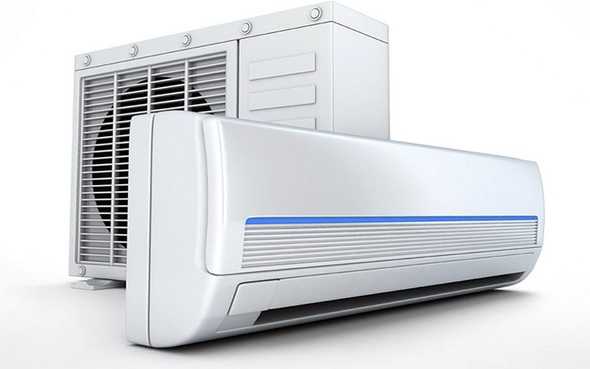

  2. ККБ с воздушным охлаждением. В них применен принцип сплит-системы. К плюсам относится несложный монтаж и невысокая стоимость, к минусам – небольшая мощность.

Использование сплит- или мультисплит системы приносит определенную выгоду – тихая работа, дистанционное управление. Недостатки стоит искать в трудностях монтажа или проблеме размещения компрессорного блока. Блок сплит-системы не подает в комнату свежий воздух. Вариант мульти, имея взаимосвязанную систему из нескольких блоков, может выйти из строя при поломке лишь одного из них.

Напольная сплит-система

Чтобы избежать недостатков, присущих обоим вариантам, предлагается эксплуатация систем вентиляции и кондиционирования воздуха на базе канального ККБ. В этом случае ко внутреннему блоку кондиционера подсоединяется воздуховод. Конструкцию скроет подвесной потолок.

Подобный симбиоз позволит подмешивать кислород, попутно охлаждая/нагревая, очищая, дезинфицируя и увлажняя его. В итоге один ККБ с успехом будет обслуживать несколько комнат. Единственным и сомнительным недостатком является необходимость монтажа до внутренней отделки.

Сплит-системы могут включать гораздо большее количество воздуховодов

Увлажнение воздуха

Функция увлажнения в кондиционерах предусмотрена изначально, при этом влага берется из атмосферы. При эксплуатации вентиляционных труб эта проблема требует оригинального решения – ведение в центральный воздуховод влаги.

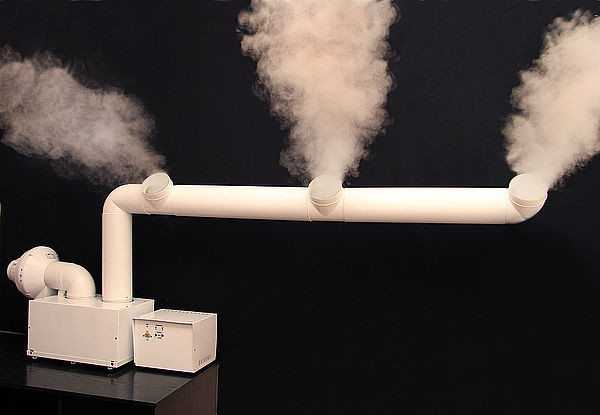

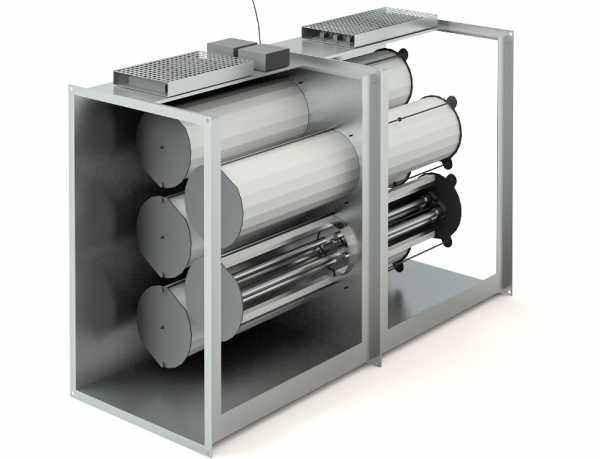

Канальные увлажнители воздуха для системы вентиляции насыщают поступающую воздушную струю водяным аэрозолем, который впоследствии испаряется. Устройства, превращающие воду в туман– факелы распыла, устанавливаются в параллельном основному воздуховоде. Здесь же находится каплеотстойник.

Поднесите ладонь к струе этого пара, и она останется сухой!

Другими словами, часть поступающего воздуха из основной вентиляционной трубы попадает в параллельный участок. Оттуда уже он, увлажненный, сливается с основным потоком. Диаметр капель тумана ничтожно мал – 1–5 мкм, что способствует их полному испарению, не образуя тропического эффекта.

Контроль системы вентиляции и кондиционирования

Инструкция по обслуживанию воздуховодов и систем кондиционирования в соответствии с ГОСТом 12.4.021-75 предусматривает:

  1. Сезонные подготовительные работы к пуску системы.
  2. Подготовка к работе в определенном режиме.
  3. Запуск и остановка системы.
  4. Контроль вентиляционного процесса.
  5. Ремонт текущий и плановый.

Для работы в зимний период характерны работы по утеплению помещения, смены масла на низкотемпературное, целостность системы и калориферов. Особое внимание уделяется возможным аварийным ситуациям, связанным с прекращением теплоподачи.

Вентиляционные системы требуют постоянного внимания

В теплое время года особое внимание уделяется хладоснабжению воздуховодов – возведение тентов, побелка нагреваемых поверхностей. Проверяется нейтральное положение всех рычагов управления, чистота внутри воздуховодов, герметичность закрывания люков.

В техническое обслуживание систем вентиляции и кондиционирования воздуха входит также текущий и капитальный ремонт. Текущие ремонтные работы направлены на устранение мелких поломок и замену деталей.

Поломки крупных узлов и агрегатов требуют капитального вмешательства. При этом производится частичный демонтаж с устранением поломки на месте или отправкой на завод.

Подведение итогов

Современная вентиляция и кондиционирование жилища – это уникальная возможность обеспечить себя кислородом. Каждый может выбрать оптимальное решение вопроса комфортного пребывания дома. А грамотный монтаж и контроль системы воздуховодов позволяют сделать этот процесс беспрерывным.

Если вы остановили свой выбор на кондиционере, видео в этой статье расскажет о тех моментах, которые необходимо знать каждому покупателю.

Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен

gidroguru.com

Современные эффективные системы вентиляции воздуха

Воздушную среду, которая окружает сегодня жителей городов, нельзя назвать благополучной. Дополнительно ко всему в помещении к атмосферному воздуху примешиваются загрязнения от самого человека, дым от сигарет, запахи от мебельных красок и лаков, парфюмерии и т.д.

Еще больше усугубляет ситуацию присутствие в доме больного человека, так как он может стать источником распространения патогенных микроорганизмов.

В таких условиях крайне необходимы системы вентиляции и очистка воздуха, при помощи которых из воздушной среды удаляются вредные примеси, неприятные запахи и болезнетворные микроорганизмы. Система вентиляции воздуха установленная в доме может обеспечить лишь приток свежего воздуха, но она не способна производить его очистку. Для сельских жителей – владельцев коттеджей и собственных домов – очистка воздуха не является столь уж важным делом, если их владения находятся за чертой города. Но для горожан это уже становится насущной необходимостью.

Снижение примесей или их полное устранение позволяет улучшить самочувствие, сберечь здоровье, увеличить работоспособность. А это немаловажно, если человек ведет активный образ жизни или много работает. Если в квартире одновременно работают и система вентиляции и очистка воздуха, то ее жильцы могут не беспокоиться за свое здоровье.

Какую систему очистки воздуха выбрать для своей квартиры? В принципе, любую, но главное – не продешевить. Необходимо понимать, что обычные приборы не смогут обеспечить необходимое качество воздушных масс, ведь их технология очистки во многом уступает профессиональному оборудованию. К последнему можно отнести канальные двухступенчатые воздухоочистители Аэролайф серии КФУ, приточные и ре-циркуляционные, специально разработанные для бытовых нужд. За короткое время они способны снизить содержание в воздухе вредных примесей в 1000 раз.

Они одинаково успешно справляются с удалением посторонних включений как в приточном, так и в вытяжном воздухе, очищают его от городского смога, угарного газа, пыли и загрязнителей биологического происхождения.

Современные системы вентиляции и очистки воздуха Аэролайф – это малый расход энергии, непрерывный режим работы и новое качество воздушной среды!

vozdyx.ru

схемы, расчет, как сделать своими руками

Система вентиляции воздуха в частном доме не менее важна, чем водоснабжение или отопление. Владельцы, недооценивающие ее значение, в процессе эксплуатации здания сталкиваются с «плачущими» окнами и плесенью в углах.

Продуманная на стадии строительства, схема вентиляции будет стоить намного дешевле.

Расчет вентиляции

Расчет вентиляции частного дома – это первый и очень важный этап. Собрать короба намного проще, чем рассчитать правильно их диаметр и длину. Основные факторы, влияющие на расчеты вентиляции:

  • кубатура помещений,
  • количество жильцов,
  • количество техники.

Следует принять во внимание необходимость охлаждения или обогрева воздуха, подаваемого в комнаты. Первичные расчеты намного сложнее, чем монтаж вентиляции своими руками. Поэтому большинство домовладельцев прибегают к помощи специалистов, способных разработать уникальную схему вентиляции любого дома.

Типы вентиляции частных домов

Перед тем, как сделать вентиляцию в доме, следует определиться с ее типом. Существует три типа вентиляции:

  • естественная,
  • принудительная,
  • комбинированная.

Выбирая подходящую для своего дома схему вентиляции, следует учитывать:

  • состояние экологии,
  • стеновой материал,
  • финансовые возможности.

Несмотря на лишние расходы, иногда лучше найти сумму, требуемую расчетами вентиляции, чем страдать от удушливой атмосферы в доме много лет подряд.

Естественная вентиляция

Такую систему вентиляции своими руками оборудовать вполне реально. Она хороша, если коттедж находится в экологически чистом месте, построен из любого натурального материала, пено- или шлакоблока, газобетона, кирпича, керамзитового блока или монолитного керамзитобетона.

Приток воздуха осуществляется через форточки или специальные клапана на окнах, а выдув отработанного воздуха через воздуховоды, ведущие под конек крыши.

Комбинированная вентиляция

Естественная система вентиляции воздуха дополняется усилением вытяжки. Устанавливается она тогда, когда естественным способом воздух не достаточно эффективно вытягивается, хотя тяга в системе есть. Принудительная тяга устанавливается на кухнях, в кладовках, котельных, ванных комнатах и туалетах.

Принудительная вентиляция

Система принудительной вентиляции обязательно содержит мощные фильтры приточного воздуха. Она устанавливается в местах с плохой экологией, а также в домах из современных многокомпонентных панелей: вакуумных, пенополистеролбетона, СОТА, МДМ, сэндвич, в каркасных и термодомах.

Схема достаточно дорогая: на техническом этаже монтируется приточная установка с обогревателем воздуха, у конька крыши – крышный вентилятор. По системе воздуховодов отработанный воздух вытягивается наружу, а по другим трубам подается подогретый (при необходимости) и отфильтрованный воздух с улицы. Подробности о том, как сделать вентиляцию принудительного типа, смотрите в специальном материале.

strojdvor.ru

Всё о вентиляции и кондиционирование воздуха — TopVentilyaciya.ru

Cообщество профессионалов в области установки и обслуживания систем вентиляции, кондиционирования и отопления. На нашем сайте вы можете найти тонны информации, касающейся воздушных систем для жилых и промышленных объектов. Мы поможем вам с выбором, расскажем про производителей, дадим советы по установке и вообще будем крайне полезны всем, кто каким-то образом попал в удивительный мир вентиляционных систем. Неважно, нужна вам вентиляция в маленькую парилку или на химический завод — у нас уже есть ответы на все ваши вопросы!

  Зачем нужна вентиляция?

Реальность такова, что экологическая ситуация стремительно ухудшается, особенно в больших городах. Для того, чтобы обеспечить благоприятный микроклимат в помещении, который позволит спокойно жить и работать, используются системы вентиляции.

При отсутствии нормально функционирующей системы вентиляции в воздухе помещения повышается уровень содержания вредных веществ. Проблему можно решить обычным проветриванием (открытыми окнами), но вместе со уличным воздухом в помещение будут попадать пыль, шум, выхлопные газа, запахи и тому подобное. Системы вентиляции воздуха облегчают процесс организации постоянной замены грязного воздуха чистым.

Важность вентиляции помещений подчеркивает тот факт, что допустимые параметры вентиляционных систем были прописаны в строительных нормах и правилах (СНИП)который обязателен на всей территории России.

Основные виды вентиляции

По способу побуждения движения воздуха:

Самый просто пример естественной вентиляции — открытие окна. Воздух самостоятельно циркулирует между помещением и улицей. При отсутствии ветра и одинаковой температуре внутри и снаружи естественная вентиляция перестает работать.

  • Принудительная

Смена воздуха в помещении вызывается механически, с помощью специальных  вентиляционных систем.

Типы систем по способу организации воздухообмена:

  • Общеобменная вентиляция

Общеобменная система вентиляции используется для создания одинаковых воздушных условий во всем помещении.

  • Местная вентиляция

Местные или локальные системы вентиляции используются для обеспечения смены воздуха в отдельных помещениях и местах. Простым примером такой вентиляции является вытяжка на кухне.

  • Аварийная вентиляция

Аварийная система вентиляции используется для удаления из воздуха опасных веществ после резкого выброса. Используется в промышленности.

  • Противодымная вентиляция

Противодымная система вентиляции используется в производственных помещениях, где существует вероятность пожара. Система подает в помещение необходимое количество чистого воздуха, который препятствует распространению дыма.

По принципу работы:

  • Вытяжная вентиляция

Система вентиляции, которая удаляет из помещения отработанный воздух.

  • Приточная вентиляция

Система, которая подает в помещение определенное количество воздуха.

  • Приточно-вытяжная вентиляция

Симбиоз вытяжной и приточной систем, которая и забирает отработанный воздух, и подает новый.

  • Вентиляция с рекуперацией

Система, которая пропускает отработанный воздух через фильтры и подает обратно.

topventilyaciya.ru

Вентиляция помещений | Система вентиляции воздуха – прайс лист, комплексные системы

Вентиляция помещений требуется для выхода пыльного, сухого, отработанного воздуха, заменяя его свежим. В ряде случаев она необходима для дополнительной фильтрации воздуха. В жилых помещениях вентиляция устанавливается для комфорта жильцов, на производстве — для хранения товаров и оборудования. Пребывание человека в невентилируемых помещениях ведёт к ухудшению самочувствия и понижению его умственной активности и работоспособности Поэтому качественная вентиляция помещений имеет особое значение.

Классификация систем вентиляции воздуха

Несмотря на многообразие систем вентиляции воздуха, зависящих от назначения помещения, от вида вредных выделений и от характера технологического процесса, вентиляцию помещений можно классифицировать по таким признакам:

  • Способ, создающий давление, перемещающее воздух: с искусственным побуждением, с естественным побуждением
  • Назначение: вытяжные, приточные, приточно-вытяжные
  • Зона обслуживания: общеобменные, местные
  • Конструктивное исполнение: бесканальные, канальные.

Как организовать правильную систему вентиляции воздуха помещения?

Для организации правильной системы вентиляции помещения нужно руководствоваться действующими нормами СНиП. СНиП — это принятые органами власти нормативно-правовые документы, обязательные для применения в строительстве. Начните с изучения СНиП 2.04.05-91. А именно: приложения 1 — 10 и 16 — 23. В этих приложениях указаны важные аспекты для системы вентиляции воздуха и отопления — обязательные нормы и рекомендации влажности воздуха, скорости его движения, температуры наружного и температуры внутреннего воздуха, минимальный расчёт расхода воздуха для жилых, лабораторных, административно-бытовых и общественных помещений.

Для вентиляции жилых помещений расчёты следует проводить по ГОСТ 30494. А кратность воздуха вы можете принимать в соответствии с таблицей:

Если вам необходимо рассчитать кратность воздуха в помещении, но их нет в таблице, исходите из 0,2 м3/ч для нерабочего состояния. При планировании вентиляции в помещениях, расчётная температура наружного воздуха, которая равна или ниже — 40°С, ознакомьтесь с требованиями СНиП 23-02. Для нежилых помещений, в которых могут находиться люди, следует руководствоваться ГОСТ 12.1.005-76, ГОСТ РЕН 13779-2007 и СНиП 41-01-2003.

Если не вдаваться в подробности вентиляции помещений, выбирая оборудование – в том числе планируя купить вентиляторы для систем вентиляции воздуха в помещении, следует рассчитать нижеуказанные показатели:

  • расход воздуха в помещении;
  • минимальная мощность калорифера;
  • давление, образуемое вентилятором при работе;
  • скорость потока воздуха в помещении;
  • допустимый уровень шума, создаваемый при работе аппарата.

Расход воздуха измеряют в метрах кубических в час. Объём воздуха в помещении 30 метров квадратных и высотой потолка в 3 метра будет равен 90 метров кубических, двукратный — 180, трёхкратный — 270. Для жилых помещений хватает однократного обмена, офисы требуют двукратного или трехкратного. Это достаточно упрощенная и обобщённая формула, которая не учитывает количество работников в офисе. Расчёт воздухообмена с учётом количества людей можно рассчитать, умножив норму расхода воздуха человеком на количество людей. Норма в состоянии покоя будет равна 20 м3/ч, при умственной работе — 40 м3/ч, при значительных физических нагрузках — 60 м3/ч. Основываясь на этих данных, вы можете выбрать приточную установку необходимой вам мощности. Выбрав приточную установку, стоит побеспокоиться про обогрев поступающего в помещение воздуха в холодную пору. Его температура не должна опускаться ниже +18°С.  Для расчёта мощности калорифера вам следует узнать принятую в вашем регионе минимальную наружную температуру и подобрать калорифер, который сможет нагреть воздух до +18°С. Например, минимальная температура -32°С, для нагревания воздуха до +18°С вам понадобиться калорифер, способный при включении на полную мощность прогреть воздух на +50°С.

Выбирая комплексные системы вентиляции для помещений, стоит помнить о следующих нюансах. Скорость потока воздуха в помещении не должна быть ниже 2,5 м/с и не превышать 4 м/с. Допустимый уровень шума — 50 дБ, но это достаточно высокий показатель, поэтому и для вашего комфорта стоит выбирать оборудование, не создающее более 20-35 дБ шума.

www.airvek.ru

РубрикаРазное

Добавить комментарий
