Изготавливаем скамью-трансформер по чертежам своими руками

В загородном доме или на даче каждый человек хочет иметь только качественную и многофункциональную садовую мебель, которая не будет занимать много места, и при этом будет выполнять максимум функций на приусадебном участке. Поэтому скамейка-трансформер будет прекрасным решением для совместного чаепития в кругу семьи. Тут вам одновременно и лавка, и стол, а главное, что смастерить такую конструкцию можно своими руками.

Скамья-трансформер — описание конструкции, принцип работы

Такая скамейка для загородного дома представляет собой достаточно простую конструкцию, которая может легко трансформироваться в стол с двумя удобными скамейками. А в сложенном варианте это обычная лавочка со спинкой и поручнями. Она не будет занимать много места на территории приусадебного участка и при этом сможет выполнять все свои функции в полном объёме.

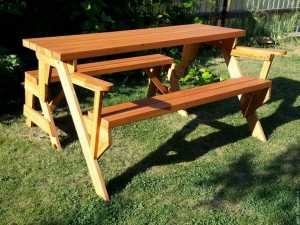

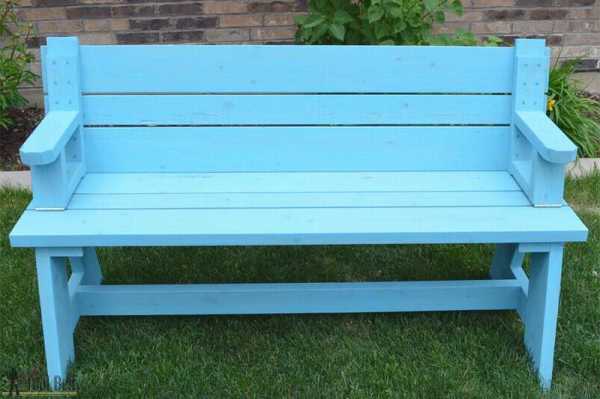

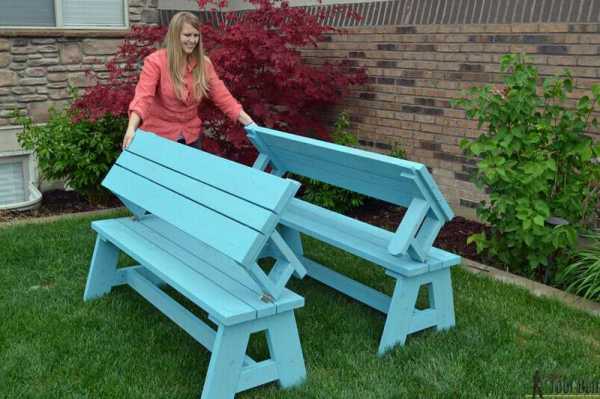

Скамья — трансформер в собранном виде для загородного дома

Функции и удобство скамейки

Это компактная и практичная скамейка, которая легко превращается в достаточно вместительный стол и две комфортные лавочки. Благодаря высокой степени мобильности установить её можно в любом месте приусадебного участка.

Единственным недостатком такой скамейки является её немаленький вес, так как деревянных досок на изготовление такой сложной конструкции уйдёт немало, но зато она будет достаточно устойчивой, надёжной и прочной, если сделать всё правильно и точно по разработанной инструкции с соблюдением всех технологических процессов.

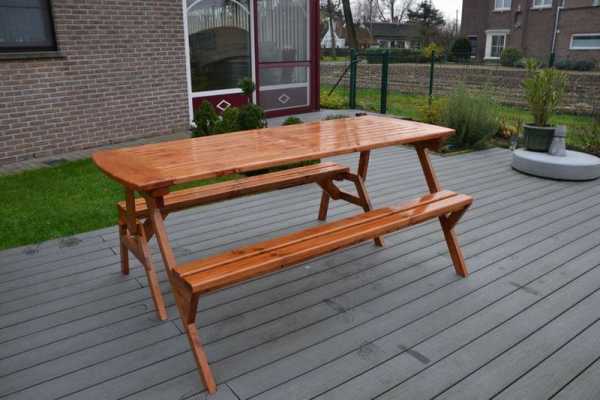

Скамейка — трансформер в разобранном виде для пикника

Подготовка к постройке конструкции: чертежи проекта с размерами

Перед тем как начинать сооружать скамейку — трансформер необходимо подготовить все материалы и инструменты, а также составить хороший чертёж или найти его в интернете.

Предлагаем вам типовой чертёж — схему скамейки — трансформера с указанными на нём размерами. Самым сложным действием является создание подвижного механизма, поэтому изначально необходимо подготовить все заготовки, которые потом будут собираться между собой в единую трансформационную конструкцию.

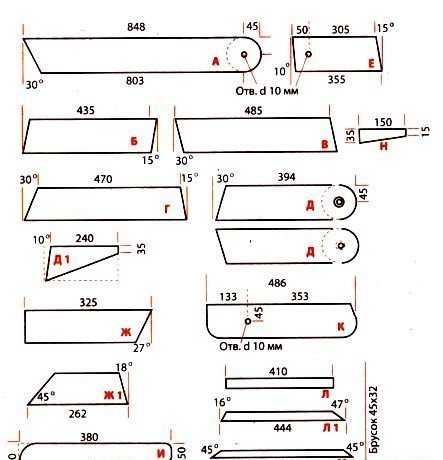

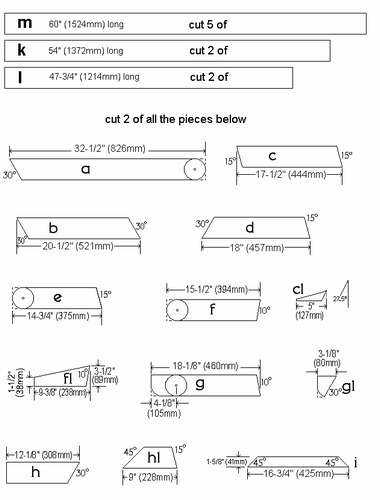

Чертёж набора деревянных элементов для изготовления скамейки — трансформера

Типовой чертёж скамейки — трансформера

Выбор материала для изготовления, советы по выбору

Для изготовления скамьитрансформера необходимо будет приобрести струганные обрезные доски и брус. Лучше всего для такой конструкции подойдёт лиственница, берёза, сосна, бук, ясень или дуб (если получится, так как он очень дорогой).

Доска должна быть хорошо отшлифована, иметь высокое качество и соответствовать всем стандартам соответствия. Если вы покупаете доску на лесопильном предприятии обязательно поинтересуйтесь наличием сертификата качества на их продукцию, так как под видом обрезной доски дуба вам могут продать совершенно другой товар, и если вы плохо разбираетесь в древесине, то лучше всего возьмите с собой плотника, который разбирается в видах доски и её качестве.

Расчёт материала и инструменты

Для сборки скамейки — трансформера нам понадобится:

  • Два бруса с сечением 90х45х1445 мм;
  • Пять брусков с сечением 90х32х1480 мм;
  • Два бруса с сечением 90х45х1445 мм.

Для работы нам понадобятся такие инструменты:

  • Болгарка или остро наточенная ножовка по дереву;
  • Универсальный шуруповёрт или отвёртки необходимого диаметра;
  • Электрическая дрель;
  • Строительный уровень, угольник, ножовка, стамеска;
  • Наждачная бумага (320) или шлифовальная машинка;
  • Саморезы, болты, гайки и другие крепёжные элементы;
  • Электрическая или бензиновая пила;
  • Краска или лак, кисточки или валик.

    Крепежные элементы для изготовления скамейки — трансформера

Этапы изготовления лавки-стола

  1. Первым шагом будет изготовление ножек каркаса. Для этого надо вырезать 8 абсолютно одинаковых брусков длиной по 70 см и на них сделать внизу и вверху косые срезы (также одинаковые), для того чтобы можно было получить идеальное равновесие при дальнейшей установке конструкции под определённым уклоном.

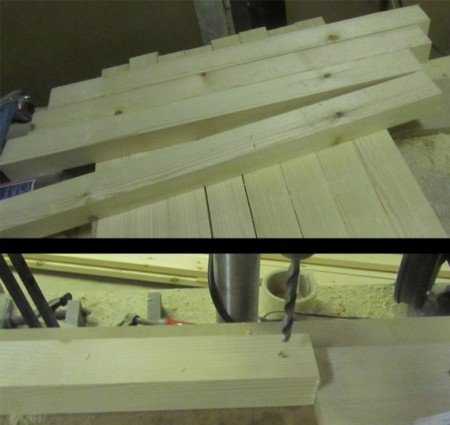

    Бруски для ножек скамейки

  2. Далее мы делаем раму под две скамейки из отшлифованной обрезной высококачественной доски. Вырезаем четыре отрезка по 40 см и столько же отрезков по 170 см. На всех досках углы надо срезать так, чтобы затем можно было сделать два совершенно одинаковых прямоугольника немного продолговатой формы. Для их стыковки используем специальные приготовленные шурупы или гвозди. Но для начала высверливаем дрелью одинаковые отверстия в досках (длина досок 1,7 метра).

    Доски для рамы скамейки

  3. В каркасе конструкции надо сделать несколько прочных укрепляющих элементов, которые будут в дальнейшем формировать удобное сидение. Для этого мы берём деревянный брус и прибиваем его с шагом в 500 мм. Так мы разделим конструкцию на секции и осуществим защиту будущей скамейки от боковой деформации.
  4. Ножки надо прикрутить к сидению на расстоянии 10 сантиметров от всех углов по диагонали. Делаем это так, чтобы стыки оказались возле «швов» или немного дальше. Здесь очень важно сделать максимально качественные элементы конструкции, то есть закрепить на 2 или 3 болта, которые проходят сквозь брус и верхнюю часть приготовленных ножек. В брусе надо сделать пазы, в которые мы будем прятать шляпки болтов. А под гайкой мы срезаем ножовкой лишнее.

    Прикручиваем ножки к планкам скамейки

  5. Далее делаем из бруса прямоугольный элемент размером 70х170 см, который с внутренней части соединяем дополнительными деталями, обеспечивающими жёсткость конструкции. В дальнейшем данный элемент мы используем для устройства спинки или столешницы.
  6. На данный момент каркас мы не закрываем щитами, так как будет тяжело собирать весь механизм в единое целое. Также осложнится перенос конструкции.
  7. Три получившихся элемента мы соединяем в общую систему. Эта работа достаточно сложная, так как надо будет работать с большими частями будущей скамейки — трансформера. Лучше всего всю работу производить на ровном полу или на специальном большом столе. Все соединения мы делаем подвижными и скрепляем их шарнирами или обычными болтами.

    Соединяем все элементы скамейки саморезами

  8. Отрезаем два бруска длиной по 40 см для крепления их между скамейкой и щитом стола по углам. Они будут находиться внизу щита, но с боковой стороны самой скамейки.

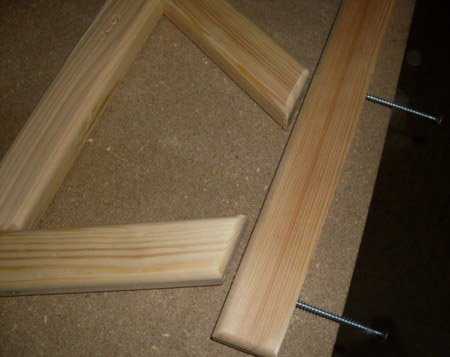

    Деревянный элемент скамейки

  9. Отрезаем ещё два бруска длиной по 110 см, чтобы спинка получилась наклонной. Крепим их саморезами или другими крепёжными элементами у другой скамьи, но в этом случае крепёж размещается не с ближней стороны, а в самом центре. Иначе мы не сможем правильно соединить две скамейки воедино между собой.
  10. После того как мы соберём всю конструкцию, а работу каждого подвижного элемента тщательно проверим, можно будет начинать обшивать каркас с внешней стороны. Для этого мы берём обрезную хорошо отшлифованную доску, но можно взять брус или ЛДСП (если скамейка — трансформер не будет постоянно стоять на улице). Таким образом, мы выполнили технический этап работы.

    Готовая деревянная скамейка — трансформер в собранном и разобранном виде

Советы по отделке

Скамейку — трансформер можно покрыть морилкой и затем водоотталкивающим лаком, которым красят палубы яхт. Лак сохнет около 36 часов. Но всё равно скамейку, покрытую лаком, не рекомендуется держать на улице под дождём и снегом.

Если вы планируете всё-таки установить её на постоянное место на приусадебном участке, то можно покрасить конструкцию водостойкой краской, которая будет сохнуть около суток. Один раз в несколько лет краску необходимо обновлять, чтобы деревянные элементы не начали гнить, покрываться плесенью и в них не заводились различные паразиты.

Если конструкция выполнена правильно, и вы будете за ней ухаживать, то она прослужит вам не менее 20–25 лет. Очень часто мастера заменяют дерево металлом, что смотрится не так красиво и эстетично, но срок службы существенно увеличивается.

Окрашиваем все элементы скамейки морилкой

Второй вариант скамейки-трансформера из металлического профиля и дерева

Материалы и инструменты для конструкции

Скамейка — трансформер из металлического профиля делается аналогично деревянной, но только с некоторыми изменениями.

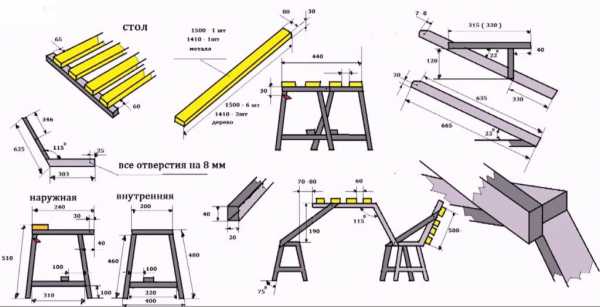

Чертёж металлической скамейки — трансформера с деревянными сидениями

Для изготовления такой скамейки нам понадобится:

  • Квадратная труба металлическая с сечением 25х25х1,5 мм (4 отрезка по два метра и 2 отрезка по 1,5 метра). Так мы сможем сэкономить, и у нас будет минимальное количество отходов.
  • Деревянные доски — около 8 штук.
  • Кроме основных инструментов нам понадобится сварочный аппарат и набор электродов.
  • Болты, гайки, шайбы.
  • Краска для металла или водоотталкивающий лак.
  • Антисептические пропитки для дерева.
  • Шлифовальная машинка.

    Металлический профиль для изготовления скамейки — трансформера

Этапы изготовления конструкции

  1. Очищаем все металлические профили от ржавчины для того, чтобы затем нам было легко работать с материалом — варить трубы и красить их.

    Шлифуем и очищаем от ржавчины трубы

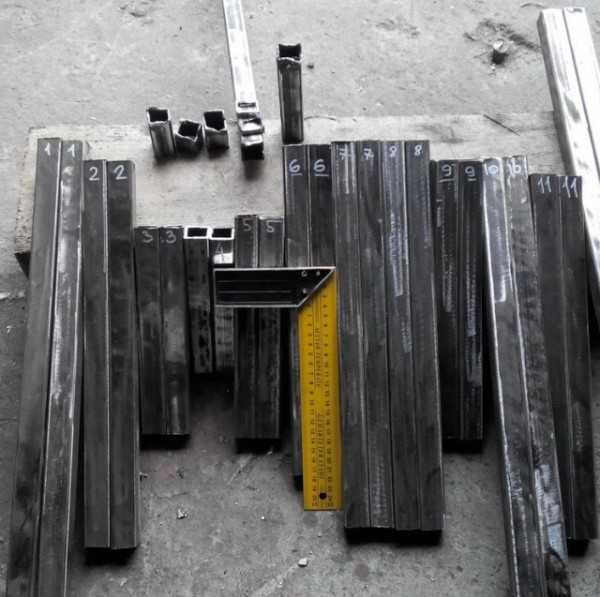

  2. А затем по составленному чертежу режем заготовки размер в размер.

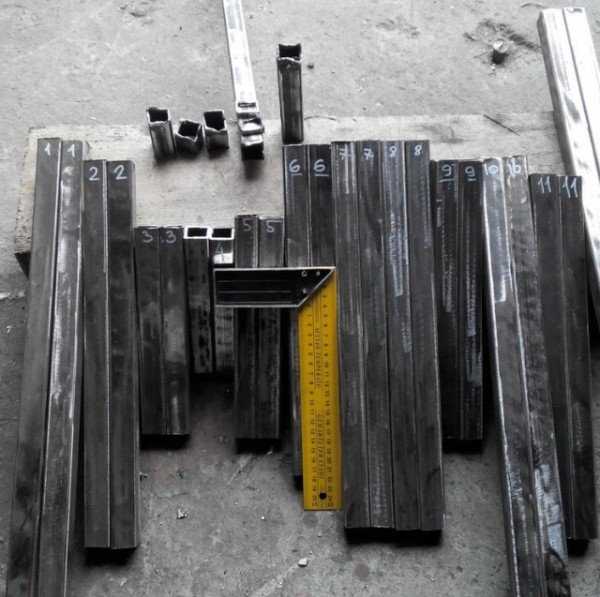

    Заготовки для изготовления скамейки

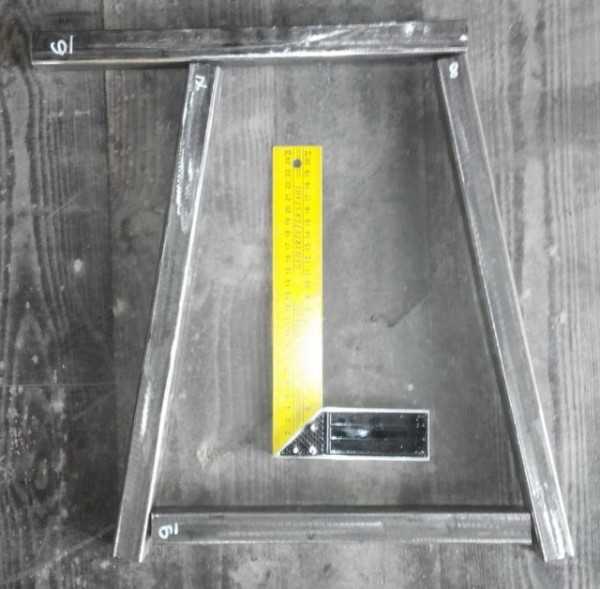

  3. Изготавливаем каркас сидения. Для этого свариваем трубы как показано на рисунке и при необходимости усиливаем конструкцию.

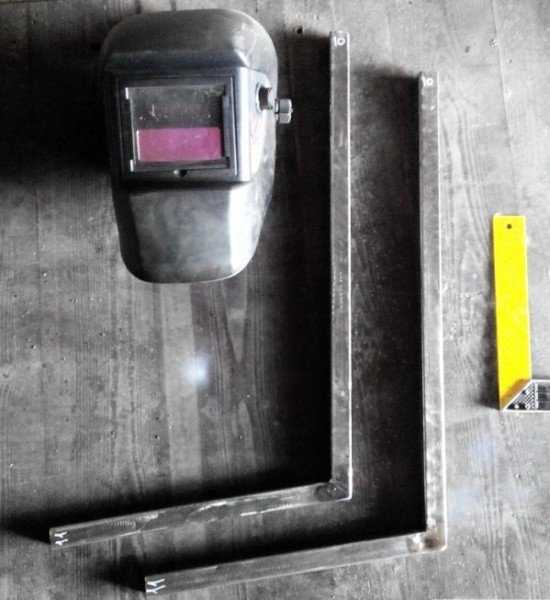

    Изготавливаем конструкцию сидения скамейки

  4. В дальнейшем эта конструкция будет выполнять роль стола, а также спинку лавки. Также нам пришлось немного сменить угол.

    Свариваем элементы каркаса стола под определенным углом

  5. Свариваем ещё одно сидение.

    Два элемента сидения скамейки

  6. После осуществления всех сварочных работ мы начинаем сверлить отверстия и скручивать все на специальные мебельные болты (их длина должна быть не менее 60 мм). Затем мы вставляем шайбы между железными элементами конструкции, чтобы она легче раскладывалась.

    Предварительная сборка конструкции скамейки

  7. Здесь мы видим окончательный вариант скамейки — трансформера, где доварена дополнительная прочная нога к одной из лавок и несколько изменён угол и выпад ноги во второй лавке, так как в спинке был измене угол наклона, и он стал более крутым. Для того чтобы скамейка не перекидывалась, надо было переваривать конструкцию.

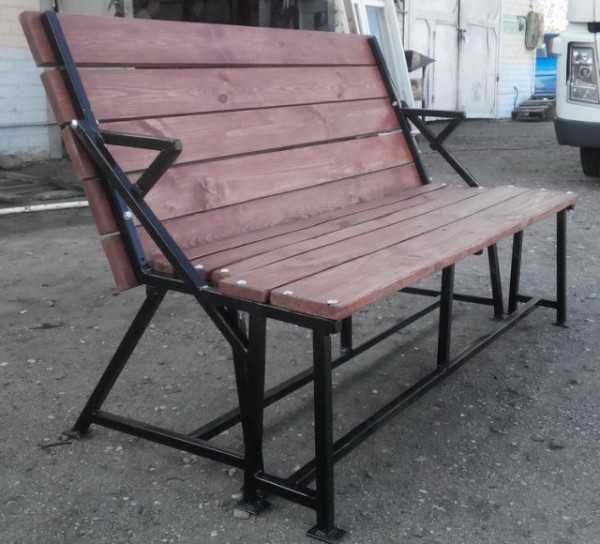

    Скамейка — трансформер в готовом собранном виде с прикручеными сидениями и спинкой

  8. Для ножек вырезаем «пятки» размером 50х50 мм из металлического листа для того, чтобы скамейка было более устойчивой и не «утопала» в землю, если будет стоять на мягком грунте.

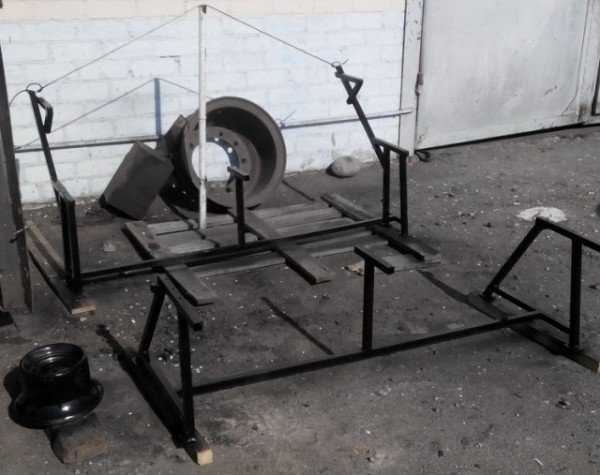

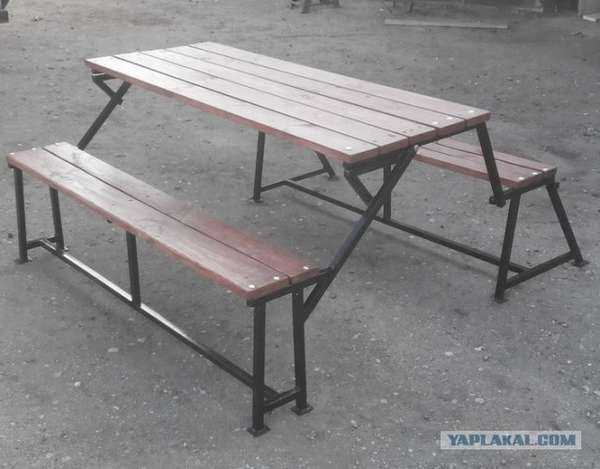

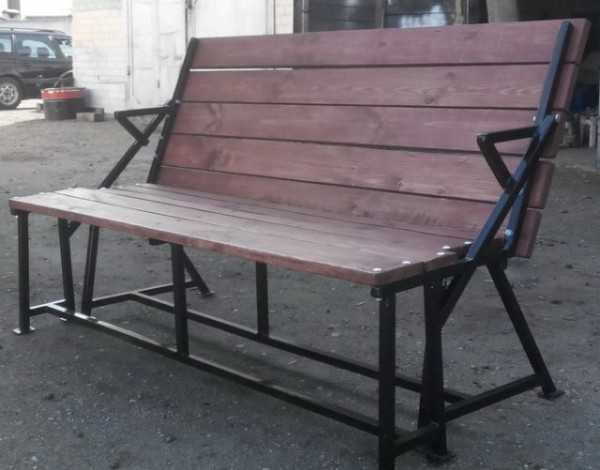

    Готовая окрашенная скамейка — трансформер с приваренными металлическими «пятками» для устойчивости на мягком грунте

  9. В зависимости от размеров конструкции отрезаем доски и хорошо их отшлифовываем. Это будут наши сидения лавочек и поверхность стола.
  10. В результате получаем отличную готовую конструкцию скамейкитрансформера.

Отделка лавочки

Затем мы все доски хорошо пропитываем антисептическим средством, антипиреном и даём им высохнуть. Окрашиваем водоотталкивающим лаком, масляной или акриловой краской. Наносим лак или краску в несколько слоёв.

окрашиваем доски для сидения и спинки морилкой или лаком

Металлические элементы можно покрасить специальной эмалью с помощью пульверизатора. Перед покраской все швы необходимо хорошо зашлифовать, чтобы не было видно стыков.

Окрашиваем металлические элементы конструкции скамейки чёрной эмалью

Видео: Как сделать скамейку-трансформер своими руками

Какой бы вариант скамейки — трансформера вы ни выбрали, необходимо заметить, что она сможет быть полезной в любых случаях жизни. Весной или летом вы сможете собрать у себя на приусадебном участке своих друзей и устроить прекрасный «пир» с шашлыками, а раскладная лавочка поможет разместить легко около 6–8 человек и всем будет удобно. А в обычные дни вы сможете сложить её и просто использовать для отдыха после тяжёлой работы на своём приусадебном участке. Также вы сможете гордиться своей работой и быть уверенным в том, что конструкция, собранная своими руками, прослужит вам долгие годы.

Оцените статью: Поделитесь с друзьями!

grounde.ru

Скамейка-трансформер своими руками (пример изготовления и чертежи)

 Людей, наделенных креативным началом, в нашей стране очень много. И придумывают они часто очень оригинальные идеи. К примеру, как сделать на даче скамейку-трансформер. За ней можно посидеть семьей семьей, и попить чаек. А можно ее сложить, и уже на скамейке со спинкой насладиться прохладой вечера. В общем, это нечто такое меняющее свой облик и удобства эксплуатации в зависимости от сложившейся ситуации. Вы думаете такое невозможно. Это зря!
 Итак, как же сделать такую скамейку-трансформер, об этом мы и расскажем в нашей статье. Приведем пример ее изготовления и чертежи, по которым вы сможете изготовить и свой экземпляр.

Технология изготовления скамейки-трансформера своими руками

Как всегда, все начинается с планирования. Для начала чертим скамейку в автокаде, или другой, подобной графической программе. Хотя можно воспользоваться и нашими чертежами, которые мы приведем в конце статьи, так как чертежи немного оличаются от представленной скамейки.

На худой конец можно набросать скетч и на литске бумаге. Все дело в том, чтобы скамейка в итоге выполняла свои главные функции, то есть трансформировалась из скамейки со спинкой, в две лавочки и столик. Первый вариант, это, так сказать скамейка «разобранном» виде (лавочки и столик), второй – скамейка собрана, и представляет собой обычную скамейку со спинкой.

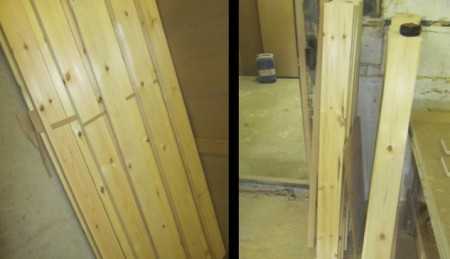

 Затем закупается материал. Это струганная доска 35х120х6000 мм. Распиливается в размеры скамейки (по ее ширине). Доски для сиденья и для столешницы остаются шириной 120 мм, остальные распускаются на рейки по 50 мм. Рейки пойдут в дело для соединения лавочек и стола.

Бруски нарезаются в размер и на концах брусьев просверливаем отверстия для крепежа. Бруски применяем в качестве ножек, для стола и лавочек.

Крайние доски на столешнице делаются более сложной формы – волнистые.

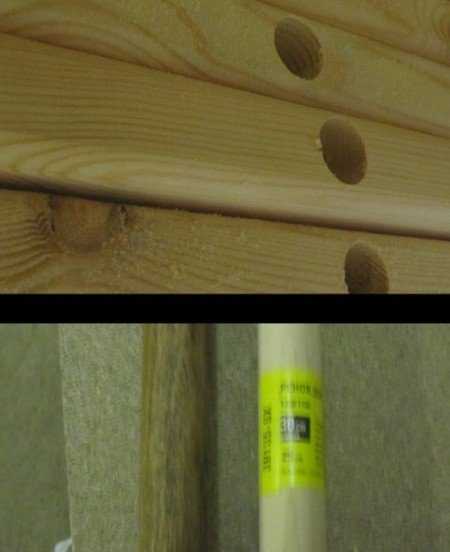

Затем приобретаются черенки диаметром 22 мм. В досках столешницы сверлим отверстия диаметром 22 мм на глубину 30 мм. Для этого хорошо подойдет сверло из набора для установки ручки в дверь.

Края деталей закругляются ленточной машинкой с зерном 60.

Кромки досок обрабатываем фрезером.

Производим сборку заготовленных деталей.

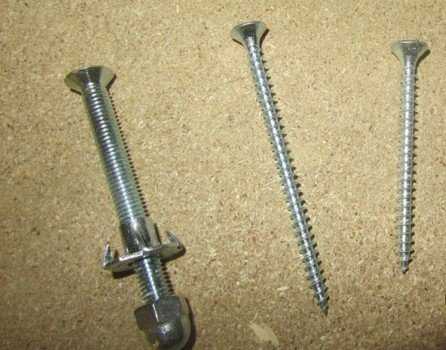

В качестве крепежа используются шурупы 6х70, 6х90, винты 8х80.

Красим дерево морилкой под тиковое дерево.

Подвижные части соединяем шарнирами, неподвижные – шурупами и винтами.

В промежутки между досками столешницы вставляем кусочки черенка.

Делаем упор для спинки скамейки.

Затем скамейку покрываем лаком, наждачкой убираем ворсинки.

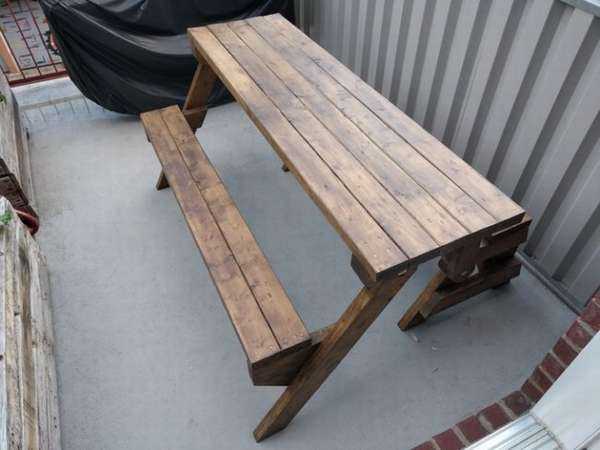

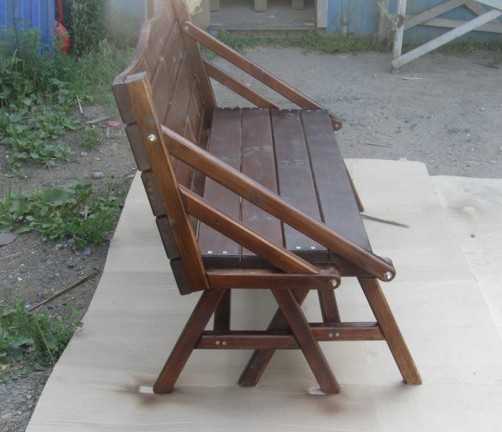

Так выглядит скамейка в «разобранном» виде.

А так в собранном.

Скамейка 2 в 1 готова к эксплуатации на вашем дачном участке. Теперь как мы и обещали, приведем чертежи. Они незначительно отличаются от представленной скамейки, а именно опорными ножками. Сосбтвенно говоря, сейчас все уидите сами.

Чертежи с размерами для скамейки - трансформера

Как мы уже упоминали ранее, этот вариант незначительно отличается от того, что представлен выше. Разница лишь в опорных ножках для одной из скамеек. По сути, вы можете изготовить ножки по аналогии с вариантом выше, либо воспользоваться идеей с чертежа. В первом случае, устойчивость скамейки будет выше, но при этом чуть сложнее сама конструкция, а значит и процесс ее изготовления. На каком их вариантов остановиться решать вам, но теперь у вас есть чертежи с основными размерами для такой скамейки.

Второй вариант с чертежами, приведен для скамейка сделаной из профиля квадрат - трубы. Чертежи приведены ниже.

Для того чтобы посмотреть чертежи в полном размере, вы можете сохранить картинку к себе на компьютер, либо кликнуть на нее и открыть в новом окне. В том и другом варианте чертеж можно будет открыть в максимальном разрешении. Теперь мы приведем пример изготовления такой скамейки на основании последнего чертежа.

Пример изготовления скамейки - трансформерами своими руками с фото

1. Закупаем материал, труба - квадрат, сечение 25*25*1.5 мм 4 куска по 2 метра и 2 по 1.5 м , в таком раскладе минимальные отходы.

2. Зачищаем от ржавчины , в дальнейшем проще готовить к покраске и легче варить, не так трудоемко.

3. По чертежу в размер режем заготовки.

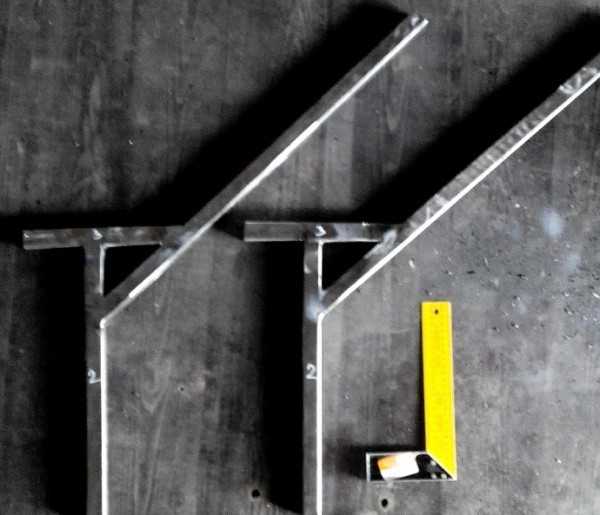

4.Сидение из заготовок. Стоит обратить внимание, что потом необходимо доработать конструкцию под себя, т.к. по чертежам в определенных узлах и углах лавка получается очень хлипкая. Усиливаем по необходимости.

5. Это будущий стол , он же спинка лавки , здесь так же в дальнейшем пришлось сменить угол.

6. Ещё одно сидение , в дальнейшем будет понятно , что и куда, оно так же будет доработано , дальше все понятно...

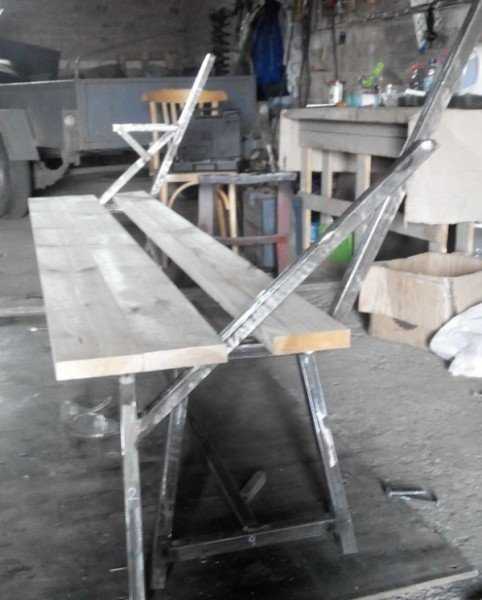

7. После сварки, сверления отверстий, скручиваем все на мебельные болты длиной 60 мм , между металлическими частями вставляем шайбы , чтоб легче было раскладывать. На этом фото лавка ещё в первоначальном варианте, без изменений.

8. Здесь уже окончательный вариант, доварена дополнительная нога к одной лавке и изменен угол и вынос ноги в другой лавке, т.к. спинка изменила угол наклона на более крутой, что бы не было опрокидывания пришлось переваривать.

9. Разбираем, свариваем, шлифуем и красим.

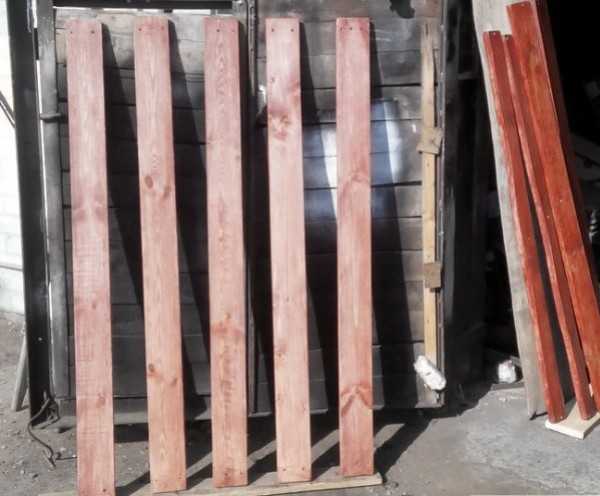

10. Доски на стол и сидения лавок были вырезаны, вымерены, прикручены . Затем все разобрано и отшлифовано машинкой с наждачной бумагой шероховатостью 320. Окрашено Тикурилой, махаон, пропитка с воском для наружных работ. Справа доски выкрашены за 2 раза, центральные пока только раз. Стоит отметить, что на стол доску стоит подбирать тщательно, без пропеллеров и одинаковую по толщине.

11. Ну и собственно готовый вариант. Вещь по функционалу получилась отличная.

12. Под ножки лавок вырезаем пятаки 50*50 мм из листового металла. Вварим , чтобы можно было лавку поставить и на землю, не будет проваливаться в землю.

13. Металл красил эмалью 3 в 1, пульверизатором на 2 раза .

14.Прайс на данное изделие вышел приемлемый, порядка 30 долларов , тогда как готовую продают 150 долларов.

15. Вот вариант в разложенном виде, удобная вещь получилась, для 6 –ти человек весьма просторно. Длина получилась 1.57 метра , ширина сидения в сложенном виде 48 см, изначально в проекте длина была 1.85 метра.



16. Ну, и на окончание небольшая смета: металл порядка 12 долларов, болт , гайк , шайбы около 5 долларов, электроды 2 мм -0.5 кг – 3 доллар , краска был , пропитка для дерева 5 долларов , сам материл для лавок и стола примерно 15 долларов.

Подводя итог о скамейки - трансформере своими руками

О удобстве такой скамейки мы говорили еще в самом начале статьи. Действительно, скамейка идеально подойдет для небольших садовых участков, когда необходимость накрыть на стол возникает не каждый день. А вот при необходимости, ее можно расправить и посидеть уже компанией. В другие же будние дни, скамейку можно использовать как "обычный" экземпляр.

Также вы можете ознакомиться с другим материалом на нашем сайте, рассказывающем о изготовлении скамейки для вашего садового участка "Скамейка своими руками".

xn-----7kcglddctzgerobebivoffrddel5x.xn--p1ai

пошаговая инструкция по изготовлению складной скамейки с фото, видео и чертежами

Люди уезжают загород, чтобы хорошо провести время и отдохнуть от городской суеты. Неудобство не должно доставлять ничего. Даже мебель делается практичной. Каждый дачник скажет вам, что дачная мебель должна быть красивая, полезная и многофункциональная.

Один из лучших вариантов дачной мебели — это скамейка-трансформер. Это прекрасная скамейка станет удачным атрибутом на вашем пригородном участке. Готовую конструкцию можно приобрести в магазине. Но, вполне, возможно соорудить самостоятельно. Полное описание этого процесса со всеми чертежами мы с вами и разберём.

Преимущества выбора модели трансформера

Такая скамья становится необходимым атрибутом по нескольким причинам. В сложенном состоянии это удобная скамейка со спинкой, а раскладываясь, спинка превращается в стол, а место для сидения в 2 небольшие лавочки. Она занимает малое количество пространства. Компактность — её главный козырь. Лёгкий вес скамьи даёт возможность без труда перемещать её с одного места в другое. Для трапез на воздухе такой вариант дачной мебели будет иметь ряд преимуществ перед другими моделями.

Сделать самостоятельно такую прекрасную вещицу совсем не сложно. Для этого не обязательно обладать специальными навыками.

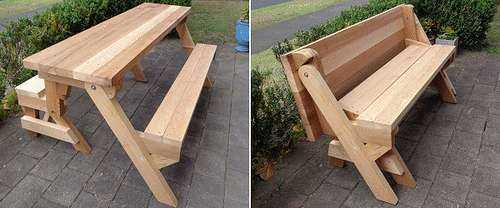

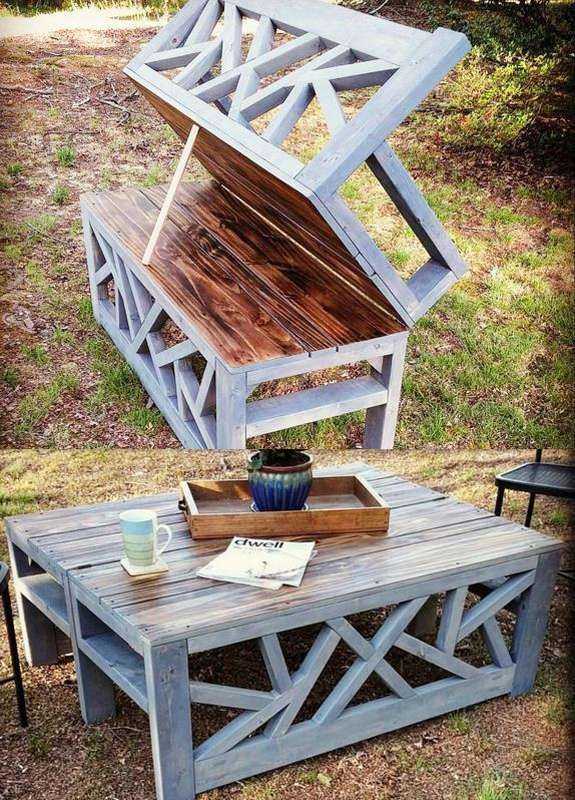

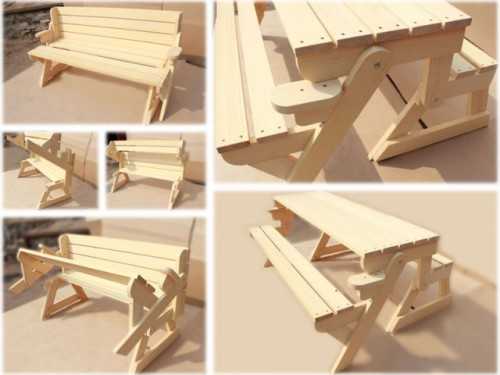

На фото хорошо виден принцип работы скамейки

Видео: как выглядит и как работает такой лавка-стол

Необходимые инструменты и материалы

Чтобы не отвлекаться от работы, приобретите заранее всё необходимое для создания этого дачного атрибута. Подготовьте ножовку по дереву или болгарку. Вам понадобятся отвёртки, но наличие шуруповёрта облегчит задачу. Запаситесь дрелью. В идеале электродрель, но можно обойтись и простой. Ну и куда же без линейки, строительного уровня и угольника?

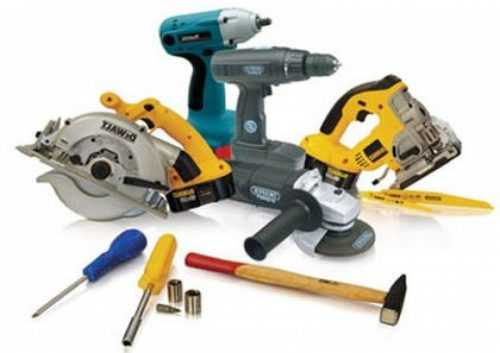

Инструменты, которые нужны для безотрывной работы

Из материалов вам необходимы будут дерево, наждачка и саморезы.

Чтобы не смотреть в экран телефона или компьютера, распечатайте себе схему со всеми чертежами и замерами скамейки.

Скамейка-трансформер своими руками: чертежи, размеры, подготовка

Простой чертёж скамьи, по которому понятна схема работы

В первую очередь необходимо разобраться с деталями, которые нужны для создания скамейки.

Детализация элементов скамьи

Модель состоит из двух лавочек и спинки, которая играет роль столешницы. Самое трудное — это держать в голове готовый образ скамьи, чтобы понимать сколько и каких деталей нужно. Именно поэтому под рукой лучше иметь нарисованный чертёж. В первую очередь подготовьте все элементы конструкции по отдельности. На завершающем этапе работы их нужно будет просто соединить между собой.

Лавочки отличаются по ширине. Первая скамья делается размерами 1180х25 миллиметров. Для её создания возьмите доски в 20 миллиметров толщиной, длинной 1180 миллиметров и шириной 125 миллиметров.

Затем, сделайте ножки. Их должно быть 4 штуки. 2 из них имеют размеры 370х110 миллиметров и ещё 2 — 340х110.

И доски для ножек и для лавок нужно хорошенько отшлифовать, используя болгарку со специальным кругом или наждачку.

Ножки, одинаковых размеров, соедините между собой пластинами из металла. В высоту, соединённые ножки должны быть 450 миллиметров, а ширина основания 370 миллиметров. Возьмите два элемента размером 1180х125 мм и прикрутите их к основаниям. Таким образом сделано сиденье.

Чтобы доски не лопнули, т. к. имеют маленькую толщину, перед тем как закрутить саморезы, сделайте несколько отверстий меньшего диаметра примерно в тех местах, где будут сидеть люди.

Проведите замеры первой лавки. Её ширина снаружи должна быть 1180мм, а внутри 1140 мм.

Приступайте ко второй скамейке. Её ширина 1090х220 мм. Для сиденья вам понадобятся 2 хорошо отшлифованные заготовки размером 1090х110 мм. Для ножек вам понадобится 8 заготовок. Четыре ножки должны иметь размер 320 мм, две — 220 мм и ещё две размером 400х90 мм.

Деревянным шкантом, клеем и саморезами к брусу в 220 мм прикрепите к ребру доску. То же самое сделайте и с другим таким же бруском. Соберите заготовленные элементы ножек в виде буквы «А», где верхней частью будут бруски по 220 мм, а боковые элементы — брускив 320 мм. Внутреннюю перекладину выпилите в виде распорки. Соедините всё саморезами и металлическими уголками. Нижняя часть буквы «А» должна иметь расстояние в 300 мм.

К А-образным основаниям прикрутите элементы сидения. В собранном виде ширина второй лавочки должна быть 1090 мм, если мерить сиденье и 1130 мм — ширина по ножкам. Если вы поставите две лавочки вместе, то получится большое сиденье из четырёх досок одной высоты.

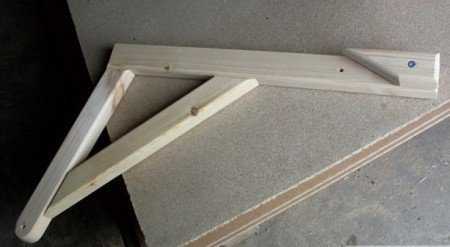

Некоторые элементы конструкции

Теперь необходимо соорудить спинку-столешницу. Она делается из пяти заготовок толщиной в 80 мм, общая площадь которых составляет 1260х570 мм. Чтобы соединить эти 5 элементов, используйте 2 бруска размером 570х40 мм. Соедините саморезами планки по бокам этими брусками, оставляя с края 40 мм.

Прикрепите к одной из сторон сделанной столешницы-спинки два деревянных упорных элемента. Толщина, длинна и ширина упор должна составлять 20х400х100 мм соответственно. На одной из сторон обеих упоров сделайте спил углом в 115 градусов. Это будет наклон спинки скамейки-трансформера. Они крепятся саморезами на внутренние стороны планок спинки в 140 миллиметрах от края.

Установите столешницу на упоры и плотно прижмите её к ножкам. В упоре и вертикальном бруске проделайте отверстие, диаметр которого должен составлять 7 миллиметров. Соедините элементы 80-миллиметровыми мебельными болтами. Установите шайбы из металла между упорными конструкциями. Шляпки болтов должны быть спрятаны внутри дерева, а не вылазить наружу, а само соединение болтов должно двигаться, меняя угол спинки-столешницы. Попробуйте её подвигать, чтобы проверить правильность сборки.

Фотогалерея: элементы конструкции в отдельности со всеми размерами

Видео: чертёж скамейки-трансформер

Окончательная сборка

То, что должно получится в конце работы

Теперь нужно соединить друг с другом две лавочки и сделать подлокотники.

Подлокотники делаются из брусков размером 80х220 мм и четырёх — 60х270 мм. Деревянным шкантом или столярным клеем эти заготовки нужно соединить. Крепятся они на выступающие элементы ножек лавочки №1. Упор при этом должен быть в планки столешницы.

Сделайте рычаги из двух заготовок размером 880х60 мм. Они крепятся с обеих сторон лавки №1 и соединяют её со спинкой. Длинна рычага, в отличие от ширины, не меняется для указанных размеров скамейки.

Мебельными болтами прикрепите рычаги к ножкам скамьи и планке спинки-столешницы, предварительно сделав разметку и просверлив под них отверстия. С одной строны рычага отверстие делается в 50 мм от края, с другой в 10 мм. В планке столешницы по длине к отверстию нужно отступить 120 мм, а по высоте 10 мм.

Видео: самостоятельное изготовление скамьи-трансформер

В общем, скамейку самостоятельно сделать совсем не сложно, а пользы от неё будет очень много. Если вы найдёте в себе силы и время на её создание, то ни разу не пожалеете об этом. Следуя всем чертежам, схемам и рекомендациям, у вас обязательно получится замечательный дачный атрибут. Удачи!

Здравствуйте. Меня зовут Ольга. Мне 27 лет. По образованию - журналист. Оцените статью: Поделитесь с друзьями!

maja-dacha.ru

Скамейка трансформер своими руками: чертежи

23 ноября 2015

Просмотров: 9001

Скамейка-трансформер своими руками чертежи имеет различные. Прежде чем подготовить схему конструкции, рекомендуется определиться с ее параметрами. При необходимости, из скамейки можно организовать стол-трансформер.

Скамья-трансформер значительно экономит место на участке и может быть как столом, так и скамейкой.

Подготовительная работа

Для изготовления лавочки потребуются: обрезная доска, брус, ножовка, рулетка, стамеска, наждачная бумага, дрель, болты. Предварительно рекомендуется подготовить 8 ножек длиной в 70 см. Сверху и снизу элементов делают косые срезы.

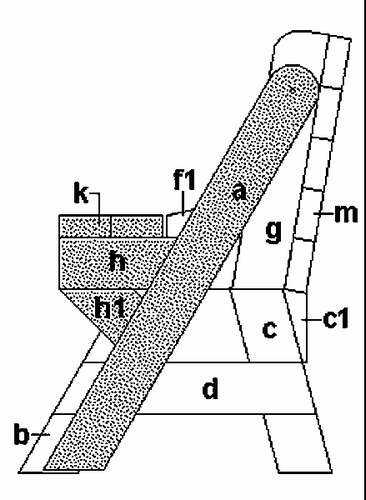

Чертеж скамьи-трансформера.

Затем изготавливается рама из обрезной доски. Для этого понадобится подготовить 4 отрезка по 40 и 170 см. Полученные детали соединяют в прямоугольник. Чтобы сделать сиденье, в каркасе предыдущей конструкции изготавливают укрепляющие элементы. Для этого применяют деревянный брус, который необходимо прибивать с шагом в 50 см.

Затем ножки присоединяют к сиденью, сделав отступ от углов по диагонали на 10 см. Скамейка-трансформер своими руками укомплектовывается спинкой, для изготовления которой применяют брус сечением в 70х170 см. Получившиеся 3 конструкции объединяют в одну систему. Складная скамейка своими руками собирается на полу. Для этого используют шарниры или обыкновенные болты.

Между скамьей и большим щитом крепят по 2 бруска длиной в 40 см и 110 см. Лавочка обшивается брусом, либо ЛДСП. Полученное изделие покрывают морилкой и лаком, либо водостойкой краской.

Вернуться к оглавлению

Дополнительная методика

Чтобы сделать скамейку-трансформер, состоящую из двух лавочек разной ширины и стола, потребуется подготовить чертеж. Первая лавочка изготавливается из доски толщиной в 20 мм. Параметры скамейки составляют 118х25 см.

Детали скамьи-трансформера.

Ножки мебели изготавливают из двух тесин размером в 37х11 см и двух тесин — 34х11 см. Полученные элементы соединяются между собой металлическими пластинами и саморезами. Высота ножек должна равняться 45 см, а ширина — 37 см. Тесины для сиденья прикручивают к ножкам с помощью саморезов. Предварительно подготавливаются отверстия. Полученная конструкция снизу укрепляется распорками.

Следующий этап заключается в изготовлении второй лавки. Ее ширина составляет 109, а длина — 22 см. Ножки скамейки изготавливают из брусков сечением в 40х40 мм. К брусьям длиной в 22 см крепят доску. Для этого применяют деревянные шканты, столярный клей и саморезы. Аналогичные шаги выполняют со второй доской. Из ножек лавки формируют букву «А». К полученной конструкции прикручивают две доски так, чтобы они были на одном уровне с тесиной. Ширина второй лавочки должна составлять 109 см. Сиденье укрепляют распорками.

Следующий этап заключается в проверке правильности сборки мебели. Для этого ее элементы соединяют между собой. Они должны находиться на одной высоте, образуя диванчик из четырех досок.

Вернуться к оглавлению

Изготовление составных элементов

Чтобы сделать столешницу, потребуется 5 тесин размерами 126х57 см. Элементы отшлифовывают и соединяют между собой двумя планками шириной в 8 см. На ребро планок ставят доски столешницы. При этом необходимо соблюдать от края шаг в 4 см. Элементы крепят саморезами.

Затем столешница прикручивается к лавке. Для этого используют 2 доски размером 4х10 см. С 1-й стороны упора делают срез под углом в 115 град. Сделав отступ от края столешницы в 14 см, крепят упоры.

В упоре спинки и ножек делают отверстия диаметром в 7 мм. Конструкция собирается мебельными болтами. Между упорами устанавливают шайбы. Следующий этап заключается в проверке правильности монтажа спинки-столешницы. Для этого ее потребуется открыть и зафиксировать палкой. Если все элементы открываются-закрываются, тогда лавки соединяют между собой.

Для изготовления подлокотников используют 2 дощечки размером в 8х22 см и 4 дощечки — 6х27 см. Для фиксации элементов рекомендуется использовать деревянные шканты и столярный клей. Подлокотники присоединяют к лавке. Чтобы сделать рычаг, применяют тесину размером 88х6 см. Заготовка соединяется с лавкой с помощью гаек и мебельных винтов. Рычаг соединяют с подлокотником с помощью саморезов. Если скамейка-трансформер сделана правильно, получится стол с двумя лавками, которые опираются на подлокотники.

Вернуться к оглавлению

Заключение по теме

Прежде чем сделать мебель, рекомендуется подготовить чертеж. Специалисты советуют использовать графическую программу, либо миллиметровую бумагу. Главная функция изготавливаемой мебели заключается в трансформации скамейки со спинкой в 2 лавочки и стол. В первом случае, мебель находится в собранном виде, а во втором — в разложенном.

Следующий этап заключается в закупке материала — струганной доски размером 35х120х6000 мм. Материал распиливаются по ширине с учетом размеров лавок. Столешница и сиденья изготавливаются из доски шириной в 120 мм. Остальной материал распускается на рейки по 50 мм. Полученные планки можно использовать для соединения стола и лавочек.

Если полученное изделие будет устанавливаться на открытой местности, его обрабатывают специальным антикоррозийным средством. В противном случае, скамейка-трансформер покрывается лаком, либо краской.

Похожие статьи

Автор:

Иван Иванов

Поделись статьей:

Оцените статью:

Загрузка...

Похожие статьи

dizaindachi.ru

пошаговая инструкция по изготовлению складной скамейки с фото, видео и чертежами

Хозяин любого участка мечтает сделать его красивым и привлекательным. При этом хочется, чтобы каждая вещь в саду была идеальной. Порой, в это вкладываются невероятные усилия и большие деньги. Однако практика показывает, что обойтись можно гораздо меньшими жертвами. Так, к примеру, скамейка-трансформер, выполнить которую своими руками достаточно легко, в силах украсить приусадебный участок и добавить повседневной жизни комфорта и удобства.

Скамейка-трансформер — что это и как работает

Любая дачная мебель должна быть многофункциональной и удобной — это гарантирует комфортный отдых на свежем воздухе и приятное времяпрепровождение. Интересный вариант, который сделает счастливым любого обладателя участка — скамейка-трансформер.

Садовая скамья в исполнении не такая уж и сложная, как может показаться многим на первый взгляд. Конструкция может в мгновение ока превратиться из обычной по виду скамейки в удобный стол значительных размеров, который имеет две лавочки по бокам. А после использования вы можете лёгким движением руки вернуть мебель в исходное положение. Главное в таком сооружении — подвижные детали, механизм и их прочное закрепление.

Раскладной вариант с 2 лавочками
Складной вариант

Виды скамеек-трансформеров

Каждый хозяин подбирает разновидность скамейки под себя: кому-то нужно, чтобы лавочка вмещала от 3 персон и более, а кому-то достаточно и организовать небольшой стол и 2 сидения, внешне напоминающих стул. Вариантов сборки конструкции достаточно много, однако ниже мы выделим несколько классических видов:

  • Скамейка-стол с лавочками. Такая разновидность трансформеров в считаные секунды превращается из одной скамьи в комплекс из стола и двух лавочек, вмещающих в общей сложности 5–6 человек. Она наиболее распространена на сегодняшний день, так как занимает немного места и позволяет размещать большое количество гостей.
  • Скамейка-конструктор. В сравнении с предыдущим такой вариант более скромный. В разборном состоянии конструкция может служить скамейкой, на которой помещается много гостей. Когда же гостей нет, лавочку возможно превратить в два посадочных места (с подлокотниками или нет — всё по желанию) и столиком между ними. На столе, в свою очередь, можно расположить ноутбук, книги или другие предметы. Такая конструкция функциональна и очень удобна.
  • Складная скамейка-цветок. Этот вид конструкции очень похож на предыдущий, однако у него есть свои особенности. Внешне лавочка напоминает пианино, только вместо клавиш на посадочном месте расположены выемки и ячейки, в которые вкладываются детали спинки. Очень многие ассоциируют такую скамейку с распускающимся цветком, поэтому она имеет именно такое название. В сложенном виде конструкция представляет собой софу, легко транспортирующуюся в любое место. Стоит лишь вам раскрыть «лепестки» лавочки, и вы сможете насладиться приятным и комфортным отдыхом на удобной скамейке. Главной особенностью «цветка» является возможность двигать элементы спинки как вам угодно.

Функциональность и удобство

Многофункциональная садовая скамейка-трансформер является элементом мебели, который можно использовать как стол и как лавочку, что даёт возможность экономить пространство на участке. Конструкция станет незаменимым помощником на даче, где всегда присутствуют гости.

Многофункциональный предмет мебели

Популярная скамейка-трансформер не зря так распространена среди дачников и хозяев садов — она обладает массой преимуществ, которые выделяют её на фоне других подобных элементов садовой мебели.

Преимущества:

  • Многофункциональность. Превращение скамьи в стол с лавочками происходит в считаные секунды путём несложных манипуляций.
  • Удобство. Конструкцию удобно транспортировать с места на место, так как она легко складывается и раскладывается.
  • Экономия места. Скамейка не занимает много места, что делает её компактной и практичной при эксплуатации.
  • Долговечность. Правильно выбранный материал обеспечит скамейке долгий срок жизни.
  • Несложный механизм. С раскладным механизмом под силу справится даже ребёнку.

Подготовка к созданию лавки-стола

Выбор оптимального материала для изготовления

Такой элемент мебели, как скамейка-трансформер можно приобрести в любом строительном магазине, но, согласитесь куда приятнее располагать гостей и комфортно отдыхать на изделии собственного изготовления, ведь это не только красивая конструкция, но и предмет гордости для вас. Однако прежде чем приступить непосредственно к работе, нужно обязательно определиться с материалом, из которого будет изготовлена лавочка.

Как правило, для сооружения качественной скамейки используются деревянные материалы. Более того, помимо натуральной древесины допускается использовать фанеру или ПВХ. Несомненно, первый вариант выйдет более затратным, но, как следствие, служить он вам будет не 3–4 года, а порядка 35–40 лет. Кроме того, древесина имеет ряд преимуществ.

Преимущества:

  • Экологически чистый материал;
  • Безопасность;
  • Продолжительный срок эксплуатации.

Важное замечание, которому стоит уделить внимание при использовании древесины: перед использованием обязательно покройте скамью противогрибковым средством, а также покрасьте лаком. Это будет прекрасной профилактикой возникновения гнили.

Удобный вариант
Древесина — материал безопасный
Экологически чистый материал — натуральное дерево

Чертёж проекта

Для того чтобы конструкция была качественной и удобной, рекомендуется изготовить чертёж. Если у вас по каким-либо причинам нет возможности его сделать, то отличным решением станет готовая схема. При составлении чертежа или же его подборе из интернета следует соблюдать 4 условия:

  1. Образ конечного сооружения должен быть плотно закреплён в вашей голове. При постройке нельзя упускать его.
  2. Размеры будущей скамейки-трансформера должны соответствовать участку местности, где по итогу будет располагаться конструкция.
  3. Весь ход работы рекомендуется сравнивать с чертежом, поэтому он должен быть чётким и качественным (в случае распечатки фотографии из интернета).
  4. В самом начале следует рассчитать и зафиксировать размеры подвижных деталей, которые впоследствии будут между собой прочно закреплены.

Ниже представлен один из вариантов чертежа, по которому будет происходить дальнейшая работа:

Классический вариант чертежа

Инструменты и материалы

Для создания скамейки-трансформера нам потребуются следующие инструменты:

  • Ножовка;
  • Рулетка;
  • Наждачная бумага;
  • Стамеска;
  • Дрель;
  • Болты с гайками.

Материалы, которые мы будем использовать при постройке, перечислены ниже:

  • Деревянные брусья;
  • Обрезные доски;

Пошаговая инструкция по изготовлению

  1. Начинаем с изготовления деталей, которые в дальнейшем будут исполнять роль ножек конструкции: для этого вырезаем 8 аналогичных отрезков длиной 70 сантиметров.
  2. Выполняем срезы на отрезках сверху и снизу под углом в 10 градусов. Это гарантирует вашей скамье равновесие при установке под уклоном.
  3. Затем изготавливаем рамы для двух лавочек из обрезной доски: вырезаем 4 элемента, длина которых 40 сантиметров и 4 отрезка длиной 170 сантиметров.
  4. Теперь срезаем углы на всех деталях из 3 шага так, чтобы можно было составить два продолговатых прямоугольника.
  5. Соединяем прямоугольники. Для этого рекомендуется использовать шурупы или гвозди. Важно! Если вы решили использовать 1 вариант, то сначала необходимо высверлить отверстие.
  6. Приступаем к созданию укрепляющих элементов в каркасе. Эти детали окончательно сформируют сиденье. Здесь нам и понадобится брус: его следует прибить на расстоянии 50 сантиметров друг от друга. За счёт этого конструкция будет надёжно защищена от боковой деформации.
  7. Присоединяем ножки к сооружению: для этого на 12 сантиметров от углов крепим их к сиденью при помощи 2–3 болтов (должны проходить сквозь брус и часть ножек одновременно), чтобы они были прочно закреплены. Также в брусе рекомендуется сделать пазы, чтобы укрыть шляпки болтов, а под гайкой с помощью ножовки по металлу убрать лишнее.
  8. Изготавливаем прямоугольник из бруса, который точно совпадает с длиной лавок — 70х170 сантиметров. Изнутри деталь соединяется дополнительными элементами жёсткости. Этот прямоугольник впоследствии будет являться спинкой или же столиком (в зависимости от того, какое положение вы ему зададите).
  9. Остаётся сформировать из всех элементов общую конструкцию. Важно! Так как придётся работать с большими деталями, желательно позвать помощника, а не совершать манипуляции самостоятельно. Вырезаем 2 бруса длиной в 50 сантиметров и помещаем их между скамьёй и большим щитом. Закрепляем их внизу щита, но сбоку скамьи.
  10. Вырезаем вновь 2 бруска, только на этот раз длиной в 110 сантиметров. Бруски закрепляются на другой лавочке по центру. Это делается для того, чтобы состыковка проходила удобнее.
  11. Завершающим этапом технической стороны служит обшивка. Обшиваем скамейку-трансформер снаружи либо ЛДСП, либо обрезной доской.

Такая скамья-трансформер получится у вас в итоге

Отделка

Так как конструкцию допускается располагать и в доме, и на участке, покрывать её можно различными способами.

  1. Если ваша скамья будет находиться в помещении, то отличным вариантом будет морилка или лак. Как правило, сохнет такое покрытие в пределах 36 часов.
  2. Если же на открытом воздухе, то оптимальное решение — использовать водостойкую краску, которая сохнет 24 часа.

Обработать средствами конструкцию нужно обязательно, иначе дерево под воздействием влаги может начать гнить и быстро прийти в негодность. Рекомендуется обновлять краску раз в 2–3 года — так она будет лучше защищена от бактерий.

Видео: как изготовить скамейку-трансформер своими руками

Благодаря скамейке-трансформеру на вашем участке появится необычная и, на удивление, удобная мебель, которая позволит размещать прибывших гостей и приятно проводить время на свежем воздухе. Кроме того, изготовив конструкцию собственными руками, вы сможете гордо заявлять друзьям, что лавочка — это ваше творение.

Здравствуйте! Меня зовут Вероника. Мне сейчас 20 лет. Учусь на 3 курсе в институте Вологодском (ВоГУ) на специальности бизнес-информатика (программист). Оцените статью: Поделитесь с друзьями!

legkovmeste.ru

Как сделать скамейку трансформер своими руками?

Каждый хозяин желает, чтобы его сад был идеальным. Для этого нередко прикладываются астрономические усилия и вкладываются огромные деньги, но на практике можно обойтись гораздо меньшими жертвами. Качественная скамейка трансформер своими руками, чертежи (рис. 1) к которой исполняются очень легко, сможет не просто украсить внешний вид палисада, но и добавить немало удобств.

Скамейка трансформер станет не только украшением садового участка, но и позволит комфортно разместить прибывших гостей.

Если сделать скамейку правильно, то она получится достаточно тяжелой, но при этом удобной в переноске и эксплуатации.

Основной этап работы

  1. Доска обрезная.
  2. Брус.
  3. Ножовка.
  4. Рулетка.
  5. Наждачная бумага.
  6. Стамеска.
  7. Болты с гайками.
  8. Дрель.

При изготовлении самое сложное — это не выпускать абстрактный образ, как должна будет выглядеть скамейка трансформер в итоге. Сложно это из-за подвижного механизма. В самом начале следует подготовить неподвижные элементы, которые потом уже будут соединяться между собой:

Рисунок 1. Чертеж скамейки трансформера.

  1. В самом начале изготавливаются элементы, которые будут служить ножками. Для этого вырезается 8 идентичных отрезков по 70 см, причем на всех делаются косые срезы снизу и сверху, чтобы можно было добиться идеального равновесия при установке под уклоном.
  2. Делается рама под 2 скамьи из обрезной доски. Для этого вырезаются 4 отрезка по 40 см и 4 по 170 см. Углы на всех срезаются таким образом, чтобы можно было сформировать 2 одинаковых продолговатых прямоугольника. При соединении прямоугольников можно использовать гвозди либо шурупы, причем во 2 случае потребуется сначала высверлить отверстие.
  3. В каркасе делаются укрепляющие элементы, которые окончательно формируют сиденье. Для этого используется деревянный брус, прибиваемый с шагом 50 см. Таким образом будет осуществлено разделение на секции, а вместе с этим защита от боковой деформации.
  4. Ножки присоединяются к сиденью на 10 см от углов по диагонали. Делать это следует таким образом, чтобы стыки были либо около «швов» на сиденье, либо немного поодаль. Очень важно обеспечить максимально качественную составляющую, т.е. крепить на 2-3 болта, проходящих сквозь брус и верхнюю часть ножек одновременно. В брусе делаются пазы, чтобы спрятать шляпки болтов, а под гайкой нужно срезать лишнее ножовкой по металлу.
  5. Делается прямоугольник 70*170 см из бруса, который изнутри соединяется дополнительными элементами жесткости. Соединяться на данный момент он ни с чем не будет, а просто постоит в стороне. Этот элемент будет служить спинкой либо столешницей, в зависимости от положения, в котором он будет пребывать.

Закрывать их щитами пока что рано, т.к. иначе их будет достаточно непросто соединить в цельный механизм. Да и переноска серьезно осложнится, что будет явным нерациональным расходом сил.

Вернуться к оглавлению

Завершение процесса

Основной список материалов идентичен предыдущему:

  • краска;
  • морилка;
  • лак;
  • кисть.

Теперь получившиеся 3 элемента нужно объединить в 1 систему. Данная работа достаточно непростая, т.к. предстоит работать с достаточно крупными частями. Желательно всю работу проводить на специальном столе большой площади либо на полу, т.к. это будет гораздо удобнее. Процесс выглядит следующим образом (все соединения делаются подвижными, а в качестве скрепляющего материала используются шарниры либо обыкновенные болты):

  1. Отрезаются 2 бруска по 40 см. Они будут крепиться между скамьей и большим щитом в угловых точках. Располагаются они снизу щита, но сбоку самой скамьи.
  2. Отрезаются еще 2 бруска, но их длина уже будет составлять 110 см (с2=а2+b2 — квадрат гипотенузы равен сумме квадратов катетов, но в данном случае к результату прибавляются еще 5-10 см по собственному усмотрению, дабы наклонить назад спинку). Эти 2 бруса крепятся у другой скамьи, но в данном случае крепление осуществляется не с ближайшей стороны скамьи, а по центру, иначе не получится правильно состыковать 2 скамейки между собой.

Лишь после того как сборка будет завершена, а действие каждого подвижного элемента проверено, можно начинать обшивать снаружи. Чаще всего используется обрезная доска, но можно использовать брус либо ЛДСП (нельзя использовать, если скамейка под открытым небом будет стоять). На этом скамейка трансформер с технической стороны завершена.

Есть 2 варианта того, чем может быть покрыта скамейка трансформер: для закрытых помещений используется морилка и лак (сохнет 36 часов), а для открытых — водостойкая краска (сохнет 24 часа). Краску нужно обновлять 1 раз в 1-2 года, чтобы дерево не начало гнить раньше времени.

Если скамейка трансформер своими руками выполнена правильно, то продержится она не менее 20 лет. Иногда мастера заменяют дерево на металл, что выглядит не настолько красиво, но держится в 2 раза дольше. Используемое дерево должно быть предварительно отшлифовано, чтобы не возникало затруднений при работе, а при эксплуатации не было шанса получить занозу.

masterpomebeli.ru

Стол скамейка своими руками. 800 фото, чертежи, пошаговые инструкции

стол скамейка для дачи своими руками

У вас маленький дворик или терраса? Чтобы поужинать на свежем воздухе приходится выносить столик из дома? Решите эту проблему, сделайте скамейку стол своими руками. Есть много идей, как оптимизировать свободное пространство, скамейка трансформер, это только одно из решений. Чтобы сделать практичную мебель для дачи не надо дорогих материалов и сложных инструментов.

Здесь представлены простые примеры уличной мебели: садовые столы и скамейки, лавочки со столиком на двоих, столы для пикника со скамейками – совмещенные и раздельные конструкции. Если у вас есть обычные инструменты, немного опыта и свободное время, большинство моделей можно собрать за один день. Вам помогут сделать стол скамейку своими руками чертежи и пошаговые инструкции, представленные в этой статье.



Скамейка стол трансформер своими руками

Отличный вариант, если вам надо сэкономить немного пространства.

Когда стол не нужен, его можно сложить и использовать в качестве скамейки, которая не требует много места. Посмотрите, как сделать скамейку стол трансформер своими руками. Это сборный проект, так как за основы взяты несколько похожий моделей. У автора проектирование и изготовление скамейки заняло почти 2 недели.

Инструменты, которые использовались для работы, довольно простые. Потребовались только столовая пила, фрезер, электролобзик и шлифовальный станок.

Приготовьте доски 30X180 -3500 мм. Две доски распилите пополам по ширине и две на 3 равные части. Самые тонкие пойдут на ноги и среднюю часть столешницы.

Конструкция состоит из 3-х частей. Часть с неподвижными сиденьями, часть со столом и часть с подвижными сиденьями.

Сначала установите фиксированное сиденье и измерьте длину подвижного сиденья. Верхняя часть стола монтируется с помощью пробок. Подлокотники устанавливаются позже.

Источник фото www.instructables.com/id/Convertible-Benchtable/

Стол для пикника и скамейка

Пошаговая инструкция, как легко сделать стол для пикника, который за две секунды превращается в скамейку. Идеально подходит для террасы или маленького дворика.
Короткие опоры под столом подсоединяются после сборки ножек, чтобы облегчить доступ к шарнирам. Для верхней части сиденья использовались стальные стержни. С инструкцией можно  ознакомиться на сайте. Кроме этого, можно сделать дополнительную скамейку, чертеж показан на последнем фото в галерее.

Источник фото www.instructables.com/id/picnic-table-and-bench/

Стол скамейка своими руками чертежи

Это классический вариант скамейки трансформера, только с некоторыми модификациями от автора. У этой модели есть опция «зажим», которая прибавляет высоту спинки.  «Захват» фактически добавляет немного комфорта для сидения и дает скамейке больше привлекательности.

Габариты

  • В режиме стола для пикника общая площадь составляет 60 дюймов (1524 мм) в длину и 47-1 / 4 дюйма (1200 мм) в ширину.
  • В режиме скамейки общий размер 60 дюймов (1524 мм) в длину 21-1 / 2 дюйма (545 мм) в ширину
  • Высота 29 "(737 мм)

Этот комплект сделан исключительно из стандартных досок 2x4 (фактический размер 1 1/2 x 3 ½ ).

Здесь вы также найдете диаграмму распила деталей, пошаговые фотографии со схемой каждой отдельной части с размерами, а на сайте автора проекта прочитать инструкции с детальным описанием каждого шага.

Размеры стола скамейки приведены в дюймах и миллиметрах. Сначала указаны дюймы, а затем их метрические эквиваленты в скобках - например: 2x4 (50 x 100 мм). Не путайте «номинальные» (только по названию) размеры при покупке досок. Они называются 2x4, но фактический размер составляет 1 1/2 x 3 1/2 дюйма (толщина и ширина). Метрический эквивалент 2x4 составляет 50 мм х 100 мм, который фактически 1 1/2 x 3 1/2 дюйма (38 мм x 89 мм). Короче говоря, фактический размер досок (толщина и ширина), используемых в этом проекте, составляет 1 1/2 x 3 1/2 дюйма (38 мм x 88 мм).

Материалы, необходимые для сборки стола скамейки своими руками

  • 9 досок 2x4 (50 мм x 100 мм) длиной 8 футов (2.44 м)
  • 4 болта 3/8 "(10 мм) длиной 3" (75 мм) с шайбами и гайками.
  • 80 шурупов для дерева 3 "(75 мм)
  • 2 угловых кронштейна
  • 6 оцинкованных гвоздей 6" (150 мм)
  • Наружный клей для дерева.

Инструменты, которые вам понадобятся

• Круговая пила • Рубильная пила - способная разрезать точные углы, • Лобзик • Электрическая дрель, • Молоток, ручная пила, рулетка, карандаш, отвертка, уровень, хомуты,• сверло диаметром 3/8 "(10 мм) для болтов, сверло 1/8" (3 мм) для шурупов, сверло 1 "(25 мм) для зенкерования (вставки) головки болта.

Детали на схеме

[a] передняя нога

[b] задняя нога (внутренняя)

[c] задняя нога (внешняя)

[c1] задний стопор

[d] нижняя перекладина (задняя)

[e] перекладина для сиденья (задняя)

[f] удлинение ножки часть 1 (задняя)

[f1] удлинение ножки часть 2 (сзади)

[g] перекладина для стола

[g1] раздвижная остановка

[h] перекладина сиденья (передняя)

[h2] перекладина для сидения (передняя)

[i] распорка (задняя)

[k] доска сиденья(передняя)

[l] доска сиденья(задняя )

[м] доски столешницы

Зажим для спинки, если вы хотите сделать спинку немного выше, хотя это не обязательно, но так комфортней и красивее.

Для этого вам понадобится:

  • 1 шт. 2x6 (50 мм x 150 мм) длиной 60 дюймов (1524 мм)
  • 4 шт. 2x4 (50 мм x 100 мм) длиной 10 дюймов (254 мм).
  • шурупы диаметром 3 дюйма (75 мм) и немного клея.

С полной инструкцией, как собрать скамейку стол своими руками, можно ознакомиться на сайте.

Источник фото www.buildeazy.com/1pce2x4-1.php

Скамейка трансформер из металла

Здесь показано, как сделать скамейку трансформер из профильной трубы. Удобная конструкция, рассчитанная на шесть человек, в магазине такая скамейка стоит порядка 150-ти долларов. Если беретесь сделать скамейку своими руками, вам это обойдется как минимум в три раза дешевле.
Габаритные размеры: длина 157 см, ширина сидения в сложенном состоянии 48 см.
Какие потребуются материалы, а также инструкцию по изготовлению читайте на сайте автора этого проекта.

Источник фото www.yaplakal.com/forum46/topic1381232.html

Стол скамейка трансформер своими руками чертежи

Если вы находитесь в затруднительном положении с размещением уличной мебели во дворе или хотите поразить своих друзей уникальным проектом, вам стоит подумать о том, как сделать складную скамейку стол своими руками. Эта конструкция с красивым дизайном изготовлена из досок 2х4 и рассчитана на шесть человек.

Это простой проект, все можно сделать за несколько дней без особых усилий, конечно, при наличии необходимых инструментов.

Вот список деталей с размерами, необходимых для изготовления складной скамейки трансформера, все они обозначены разными цветами на диаграмме.

A  - 2 доски 2 × 4 длиной 14 1/2 "(37 см), 2 штуки - 16" (40,5 см)
B  - 2 доски 2 × 4 длиной 69 "(175 см), 4 шт. - 11 3/4" (30 см)
C  - 4 доски 2 × 4 длиной 72 "(183 см)
D - 1 доска 2 × 4 длиной 5 3/8 "(13,5 см), 1 шт. - 7 3/8"(19 см), 1 шт. - 15 3/8 "(39 см), 1 шт. - 10"(25,5 см)
E  - 4 доски 2 × 4 длиной 72 "(183 см)
14 штук 2 × 4 длиной 8 '(244 см)
2 1/2 "карманные винты, гвозди и шурупы.
Древесный наполнитель,  клей для дерева, пропитка, краска.

Как сделать складной стол для пикника

  1. Сделайте ножки, как показано на схеме.
  2. Сделайте раму.  Просверлите отверстия на обоих концах досок 11 3/4 "(30 см) и закрутите шурупами.
  3. Выровняйте края заподлицо и убедитесь, что углы расположены под прямым углом.
  4. Прикрепите ноги к раме сиденья, как показано на схеме. Просверлите сквозные отверстия через верхние части ножек и закрутите шурупами к раме.
  5. Равномерно распределите и прикрутите планки к раме сиденья. Чтобы создать равные промежутки, вставьте кусок фанеры между ламелями.
  6. Сделайте опоры для складной спинки. Вырезайте оба конца на 75 градусов.
  7. Затем отрежьте подлокотники, закруглите один конец, используя лобзик, и отшлифуйте края наждачной бумагой.
  8. Прикрепите планки к опорам спинки.
  9. Установите спинку и выровняйте опоры, как показано на чертежах. После этого зафиксируйте их на с помощью шарниров, чтобы сложить стол и превратить его в скамейку.

Когда вы складываете столешницу, скамейка будет выглядеть так же, как на рисунке.

Источник фото myoutdoorplans.com/furniture/folding-picnic-table-plans/

Стол из двух скамеек

Посмотрите, как сделать стол для пикника, который легко превращается в две отдельные скамейки. Опоры вращаются, чтобы сформировать задние спинки. Подробные схемы, которые вы видите в галерее, представляют собой пошаговую инструкцию по изготовлению стола трансформера для вашего сада или двора.

Конструкция не сложная, по сути это две половинки стола с несложным механизмом поворота. Вы просто снимаете штифты и поворачиваете столешницу, которая становится спинкой.

Сядьте на скамейку и определите удобную позицию спинки. Закрепите опоры на задних ногах и просверлите отверстие, куда вставляется штырь. Сделайте это с двух сторон. Чтобы перевести скамейки в стол для пикника, просто снимите штифты и поверните спинку столешницы, после этого вставьте штифты для фиксации.

Что вам понадобится:

  • 7 досок 2x6 длиной 8 футов (244 см)
  • 4 доски 2x4 длиной 8 футов (244 см)
  • Оцинкованные наружные винты
  • 8 болтов длиной 4" (10 см) с шайбами и гайками
  • Клей, наждачка, грунтовка, краска

Доски распиливаете по таким размерам

  • 4 шт. 2x4 длиной 28 7/8 "(73,34 см) задние ножки - оба конца отпилить на 10 градусов параллельно друг другу
  • 4 шт. 2x4 длиной 27 "(68,5 см) поддержка сиденья, два конца разрезаются на 10 градусов НЕ параллельно друг другу
  • 4 шт.  2x4 длиной 16 3/4 "(42,5 см) Передние ноги - два конца разрезаются на 10 градусов параллельно друг другу
  • 12 шт.  2x6 длиной 47 7/8 "(122 см) сиденья и столешница
  • 4 шт.  2x6 длиной 17 "(43 см) Настольные опоры

Инструкции на сайте. Если хотите сделать более длинный складной стол для пикника, используйте для столешниц доски 2,5 м и просто  добавьте в центр дополнительную ножку.

Источник фото www.ana-white.com/2011/05/picnic-table-converts-benches

Вот еще один пример, стол из двух скамеек

Это стол для пикника с двумя функциями. Отлично подходит для семейного обеда на свежем воздухе, но также и легко превращается в две симпатичные садовые скамейки.

Верх складывается вниз, чтобы создать заднюю часть скамейки, чтобы удобно откинутся на спинку.
Подробные схемы на фото, это пошаговый план сборки. Размеры в дюймах, умножаем показатели на 2,54, получим размеры в сантиметрах. Если понадобится инструкция, ссылка на первоисточник под галереей.

Источник фото www.buildsomething.com/plans/P5DAC6A8E2D6C2FA7/Convertible-Picnic-Table-and-Bench

Это еще пример, как сделать стол скамейку своими руками

 Готовая скамейка и готовый стол

Источник фото www.hgnv.com/creative-diy-folding-bench-ideas-for-small-balcony/

Угловая скамейка и стол

Просто и со вкусом. Сделайте две лавочки и встроенный стол, который идеально подходит для отображения декора на крыльце или внутреннем дворике.

Чтобы сделать угловую скамейку со столиком, вам понадобятся такие материалы:

  • 2 доски 2 × 6 длиной 8 футов(244 см)
  • 7 шт. 2 × 4 длина 8 футов(244 см)
  • 1 шт. 2 × 2 длина 6 футов (183 см)
  • Kreg jig и винты
  • клей для дерева

Сначала сделайте рамку  из деталей

  • 2 шт. 2 × 4 длина 40 "(101 см) с одним концом под углом 45 градусов
  • 2 шт. 2 × 4 длина 26 3/4 "(68 см) с одним концом 45 градусов
  • 6 шт. 2 × 4 длина 12 1/4 "(31 см)

Затем отпилите ноги. Прикрепите их клеем и шурупами к раме.

Сделайте площадку для углового стола. Вырежьте такие части:

  • 2 шт. 2 × 6 длина 15 1/4 "(38,7 см) с одним концом под углом 45 градусов
  • 2 шт. 2 × 6 длина 13 3/4 "(35 см) с одним концом под углом 45 градусов
  • 2 шт. 2 × 6 длина 12 1/4 "(31 см)

Соберите коробку для стола

С помощью клея и шурупов прикрепите ящик к доскам, составляющим угол рамы.

Затем распилите доски, чтобы сделать верхние части скамейки:

  • 6 шт. 2 × 4 длина 26 1/2 " (67,5 см)
  • 2 шт. 2 × 6 длина 26 1/2 " (67,5 см)

Распилите доски для стола и соберите части:

  • 4 шт. 2 × 4 длина 15 "(38 см) с каждым концом под углом 45 градусов
  • 4 шт. 2 × 4 длина 8 "(20 см ) с каждым концом под углом 45 градусов
  • 1 шт. 2 × 4 длина 1 1/4 "x 1 1/4"
  • 4 шт. 2 × 2 длина 18 "(96 см) с концом под углом 45 градусов

Когда закончите столешницу, отшлифуйте и покрасьте стол и скамейки.

Наложите 3 слоя внешнего полиуретанового лака.

Источник фото www.remodelaholic.com/build-corner-bench-built-in-table/

Скамейка журнальный столик

Вроде простая, но интересная конструкция. Скамейка трансформируется в журнальный столик. Если понравилась, посмотрите, что необходимо, чтобы сделать такую скамейку своими руками.

Список пиломатериалов длиной 245 см:

  • 8  досок 2x4s
  • 1  брусок 2x2s
  • 2  доски 1x8s
  • 1 доска 1x3

Доски необходимо обрезать по таким размерам:

  • 4 шт. 2x4s длиной 41 "(104 см)
  • 1 шт. 2x2 длиной 41 "(104 см)
  • 8 шт. 2x4s длиной 16 1/2 "(42 см)
  • 4 шт. 2x4s длиной 15 "(38 см)
  • 2 шт. 2x4s длиной 5 1/2 "(14 см)
  • 2 шт. 2x4s длиной 15 "(38 см)
  • 4 шт. 1x8s длиной 48 "(122 см)
  • 2 шт. 1x3s длиной 48 "(122 см)
  • 2 шт. 2x4s длиной 9 1/2 "(24,5 см)

Инструменты:

  • Kreg Jig K4 Pocket Hole System
  • Дрель
  • Митральная пила
  • Зажимы

На сайте есть очень подробная инструкция, хотя по пошаговым фото, где весь процесс показан схематично, последовательность сборки должна быть поняной.

Источник фото www.handmade-haven.com/blogs/news/ig-builders-challenge-3

Стол со скамейками на двоих

Стол для пикника не должен быть неуклюжим и громоздким, вместо этого сделайте уникальный столик с аккуратными скамеечками, который подходит только для двух человек. Портативный и легкий, он может быть установлен в углу сада, под деревом, или на террасе, чтобы наслаждаться отдыхом на свежем воздухе.

И хотя столик выглядит очень легким, на самом деле это прочная и надежная конструкция.

Как сделать стол для пикника для двоих

  1. Сделайте столешницу
    Выпилите детали для столешницы. Отшлифуйте части. Закрепите короткие доски столешницы на боковых сторонах.
  2. Установите планки
    Расположите длинные доски столешницы, чтобы они накладывались концами на короткие части рамы. Установите планки внутри рамы так, чтобы концы опирались на боковые перекладины.
  3. Прикрепите ножки стола
    Отпилите ножки стола и подрамники. Просверлите два равномерно расположенных сквозных отверстия через контуры подрамника на ногах. Прикрепите подрамник с помощью клея и шурупов. Переверните столешницу. Прикрепите ножки.
  4. Сделайте скамейки
    Прикрепите ножки к перекладинам.  Просверлите сквозные отверстия в ножках и закрутите шурупы.
  5. Соберите всю конструкцию.
  6. Отшлифуйте все детали. Нанесите нетоксичный древесный герметик.

Источник фото www.blackanddecker.com/en-US/ideas-and-inspiration/projects/diy-picnic-table-for-two

Скамейка из фанеры своими руками

Каждая часть состоит из 3 отдельных полосок 18-миллиметровой фанеры, которую затем склеивают и скручивают вместе, чтобы получилась одна деталь. Стороны состоят из 4 отдельных частей. Чтобы сделать скамейку из фанеры своими руками, вам понадобится:

Материалы:

  • 5 листов фанеры (18 мм, 3050 мм * 1220 мм)
  • шурупы 50 мм
  • клей для дерева
  • шлифовальная бумага (p80-p120-p180-p320-p400)
  • доски
  • лак
  • алюминиевая труба - диаметр 48 мм, толщина 5 мм, длина 2000 мм

Оборудование:

  • лобзик
  • фрезер (с флеш-обрезкой)
  • лакировочные щетки

Как собрать конструкцию, вы можете прочитать на сайте, это не сложно, но необходима точность. Для работы вам понадобится шаблон, который надо сначала вырезать на бумаге, затем перенести на фанеру. Затем, с помощью лобзика и фрезер можно вырезать остальные детали. Но не думайте, что  сможете быстро соединить эту штуку, это длинная сборка с распиливанием, фрезерованием и шлифовкой. Чтобы сделать эту скамейку, вам понадобится 72 отдельных шаблона из фанеры плюс еще 11 деталей.



Источник фото www.instructables.com/id/Convertible-Bench/

Скамейка трансформер из стульев

Проект для тех, кому нравятся многофункциональные вещи и оригинальные идеи.

Посмотрите, как сделать скамейку трансформер, которую можно использовать несколькими способами: как обычную скамейку, лавочку тет-а-тет, скамейку с боковым столиком или полноценный столик с лавкой.

Материалы:

  • Фанера 2 мм
  • Стальной стержень
  • Герметик

Инструменты:

  • Зажимы
  • Фрезер
  • Долото
  • Дрель с битами
  • Клей для дерева
  • Шлифовальная машинка
  • Основные петли

Сначала подготовьте стул, чтобы узнать, какого размера нужен лист и определится с другими размерами. Сиденье находится на высоте 45 см в любой ориентации и в ширину. Рама представляет собой простую ректальную рамку из брусков 2х2. Столешница из фанеры 50 х 35 см

  1. Сначала обрежьте гибкий слой на несколько сантиметров с запасом.  Дополнительные сантиметры позволяют сделать новые чистые края.
  2. Возьмите три листа гибкого слоя и распределите большое количество клея между каждым слоем.
  3. Установите гибкий слой в зажимное приспособление и плотно прижмите. Подождите не менее 2 часов.
  4. Отрежьте края вдоль стула до нужного размера.
  5. Сделайте раму.
  6. Потратьте время, чтобы подогнать все части, а затем отшлифуйте.
  7. Нанесите клей и закрепите раму на стуле.
  8. Чтобы придать ему более завершенный вид, используйте паз и шпон на конце перекладин. Это займет больше времени и не обязательно, но выглядит аккуратно.
  9. Склейте раму, зажмите и оставьте на 2 часа.
  10. На обратной стороне рамки с помощью петель прикрепите фанерный столик.
  11. Чтобы прикрепить сиденья, пропустите штангу через оба сиденья в концы рамы.
  12. Используйте шайбы, чтобы обеспечить правильное расстояние между стульями и рамой.
  13. Подсоедините концы рамы еще несколькими дюбелями, чтобы зафиксировать стержень.
  14. Покрасьте скамейку, как вы считаете нужным.

Источник фото www.instructables.com/id/Modular-Bench/

Скамейка со столиком посередине

Уровень навыка: средний. Ориентировочное время: 3-4 часа

Такие комплекты, два стула соединенных перекладиной и столик были популярны еще в 60-х годах. Эти сиденья более удобны с подушками, хотя это дело вкуса. С этим набором можно использовать зонтик, просто сделайте отверстие, чтобы он поместился. Даже новичок с

novamett.ru
