Складная чердачная лестница – чердачная раскладная конструкция с люком, складывающиеся и выдвижные деревянные модели

Содержание

Складные чердачные лестницы своими руками

Владелец частного дома имеет возможность оборудовать чердак под личные нужды. Для подъема в помещение можно использовать различные виды лестниц: монолитные – маршевые или винтовые, складывающиеся или приставные. Складные чердачные лестницы устанавливаются внутри помещения или с внешней стороны здания. Чтобы попасть на чердак с наружной стороны дома, приходится в любую погоду выходить во двор, а это очень неудобно. Поэтому установка такого устройства внутри помещения обеспечит комфортный подъем.

Пользоваться стационарными сходнями удобно и безопасно, но для их установки необходимо свободное место. При редких посещениях чердака достаточно приставлять стремянку и убирать за ненадобностью. Минусом такого способа является ненадежность переносных приспособлений. Совместить требования безопасности и ограниченную площадь позволит использование складной лестницы, которую можно сделать самостоятельно. Это доступный и экономный способ.

Виды конструкций

Складные чердачные лестницы должны соответствовать определенным требованиям прочности, поэтому для их изготовления используется металл и дерево. Существует несколько видов складных конструкций:

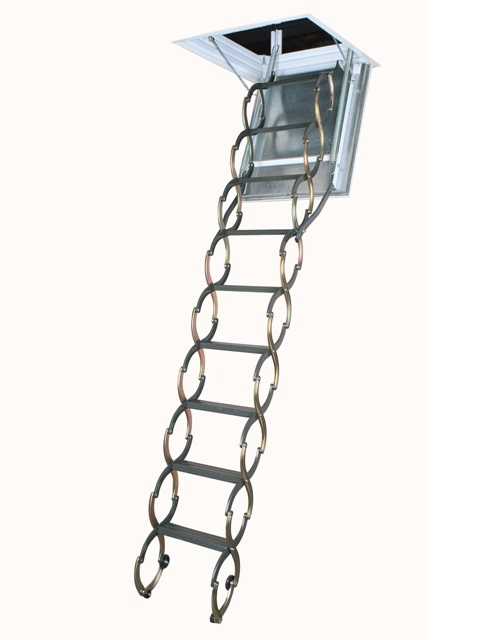

Ножничные – компактная модель, складывающаяся по типу гармошки. Для изготовления используется легкий и прочный металл, например, алюминий. Это сложный вариант для монтажа, он требует навыков работы с металлом и многочисленных креплений.

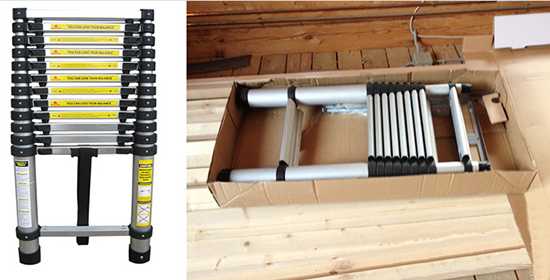

Телескопическая – модель изготавливается по принципу складывания сегментов в боковых трубках. При изготовлении потребуется самостоятельно растачивать металл.

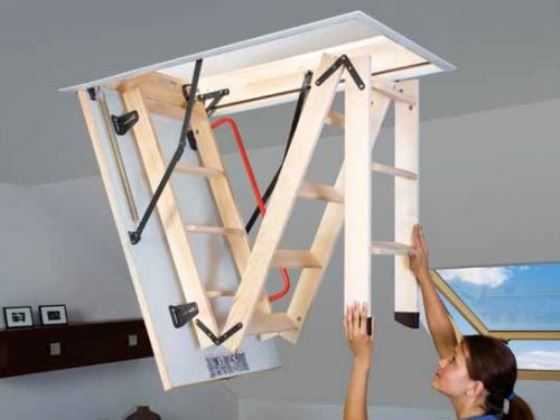

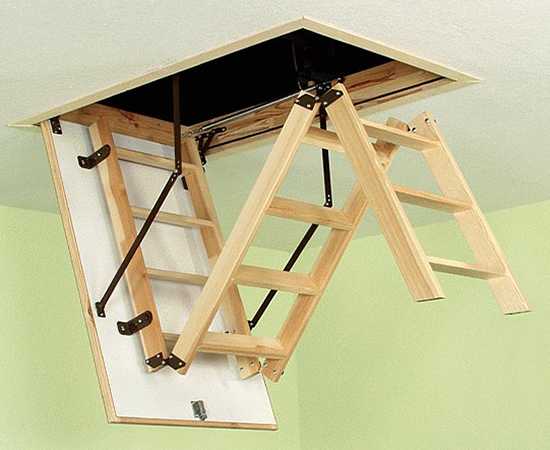

Секционная – компактно размещается на чердачном люке. Отдельные секции соединяются шарнирным креплением, при выдвигании они надежно фиксируются.

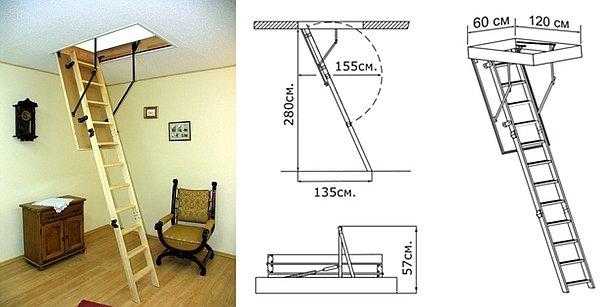

Определяемся с размерами

Габариты изделия правильно подобраны

До начала изготовления определяются с габаритами будущего изделия. Нужно учитывать размера конструкции в сложенном состоянии и ее полную длину, которая допускается до трех метров. Более длинные лестницы не обладают достаточной жесткостью и использование их небезопасно. Ширина пролета должна обеспечивает удобную эксплуатацию, для этого она должна составлять не меньше 65 см. Отмечается оптимальное расстояние между ступенями – 19, см, большее или меньшее значение повлечет за собой затруднения при подъеме. Толщина перекладин должна быть 2–3 см. Угол установки конструкции находится в диапазоне 60–75 градусов. Ступени располагают строго параллельно полу. При использовании дерева для изготовления конструкции, можно рассчитывать на эксплуатацию при нагрузке до 150 кг, металлическая конструкция выдержит до 260 кг.

Проем люка выполняется размером в 120×70 см, чтобы взрослый человек мог без проблем им пользоваться. Больший размер отверстия станет местом существенной потери тепла.

Инструменты

Для работы потребуются следующие инструменты:

Гаечные ключи.
Ножовка по дереву.
Отвертки.
Рулетка.
Карандаш.

Процесс изготовления

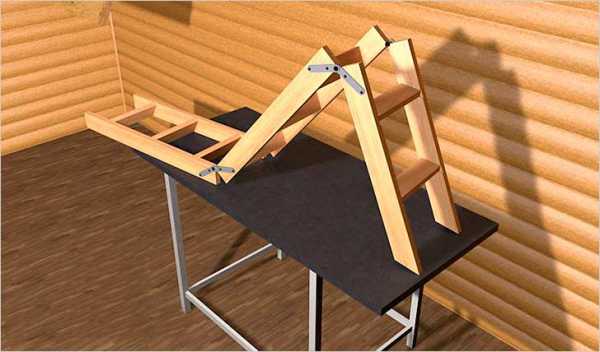

Сборка лестницы

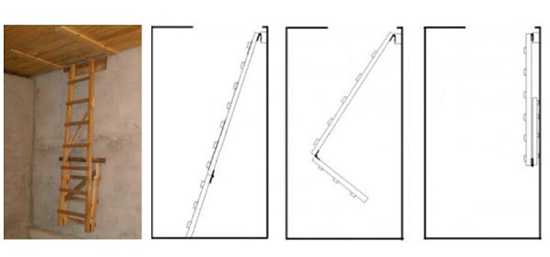

Самым простым вариантом складной конструкции станет устройство, состоящее из двух секций. Для его изготовления потребуются деревянные бруски, петли и металлические полосы для крепления, саморезы.

Берется готовая деревянная лестница, к верхней части которой крепится брусок толщиной в 2 см. Аналогичная планка прикручивается на стене под люком. Брусья скрепляются при помощи петель.

Отмерив от нижней части боковых досок 1/3 длины, выполняют распил – он должен быть выполнен между ступеней. Две получившиеся части соединяют петлями. Важно правильно расположить крепеж, чтобы лестница складывалась в нужную сторону.

Для удерживания конструкции в сложенном состоянии используется петля, вкрученная в месте соединения секций, и крючок, установленный на нужной высоте. Недостатком этой простой конструкции будет открытое размещение.

Скрытая складная лестница

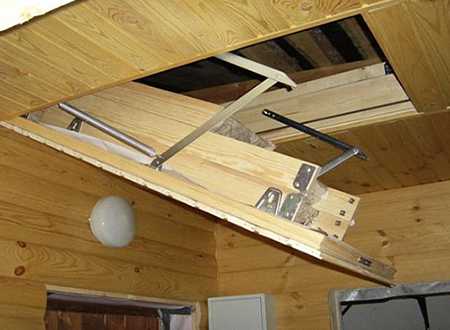

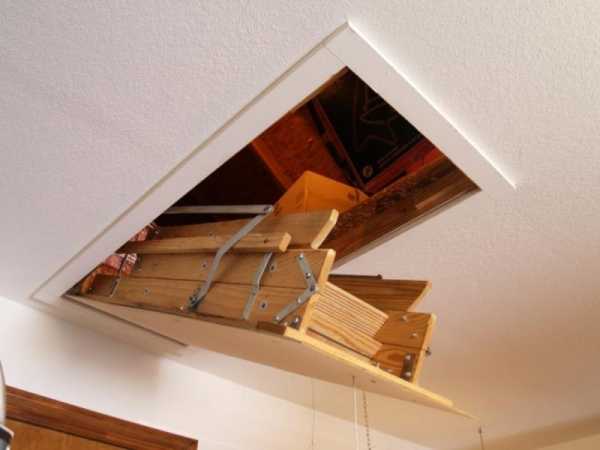

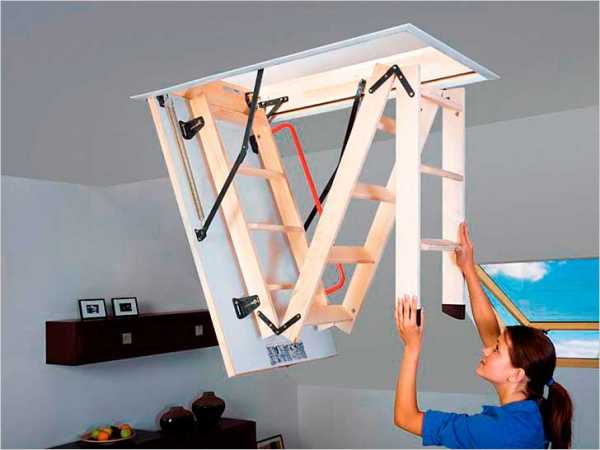

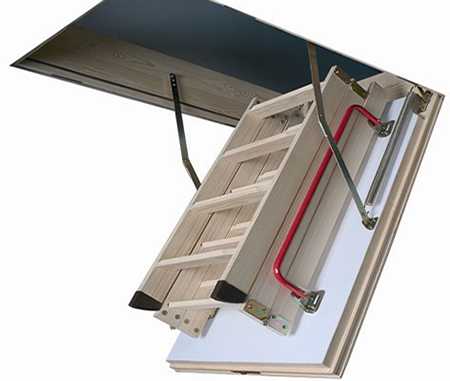

Складная лестница в сложенном состоянии

Чтобы было много свободного места и ничего не портило интерьер, устройство можно закрепить на крышке люка. Для ее изготовления потребуются две доски шириной в 10 см. Конструкция будет состоять из трех секций: первая – равняется длине люка, вторая немного короче, длина третьей равняется оставшемуся расстоянию до пола. Угол наклона люка отмеряется малкой и переносится на доски.

На досках отмечаются места распилов и крепления петли. Доски пилятся на три секции. Для крепления ступенек в них выполняются выемки глубиной в 5 мм. Ступеньки фиксируется клеем и саморезами.

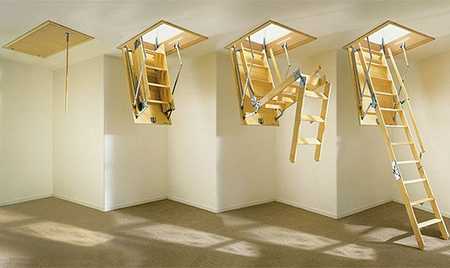

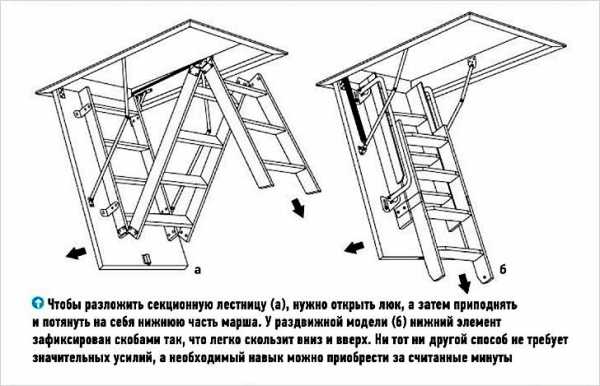

Принцип работы складной и раздвижной моделей

Элементы раскладываются на ровной поверхности и стыкуются, в местах соединения прикручиваются петли. Собрав конструкцию, проверяют ее способность сгибаться, после проверки лестницу устанавливают на люк. Фиксировать первую секцию можно при помощи металлических полос, прикрученных к люку и краям тетивы. Сложенная лестница опускается за нижнюю секцию.

Изготовить чердачную лестницу несложно, важно, чтобы она была прочной, удобной и компактной.

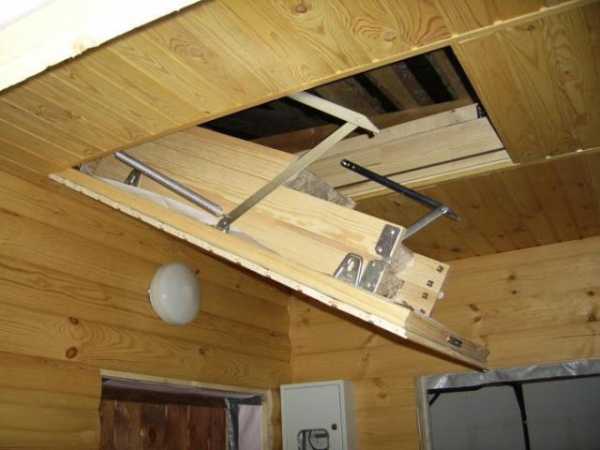

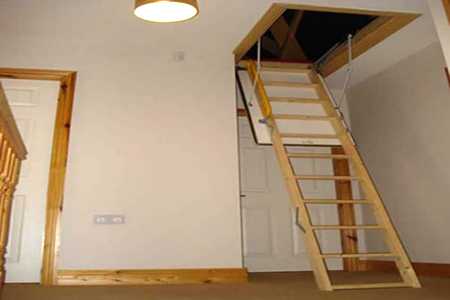

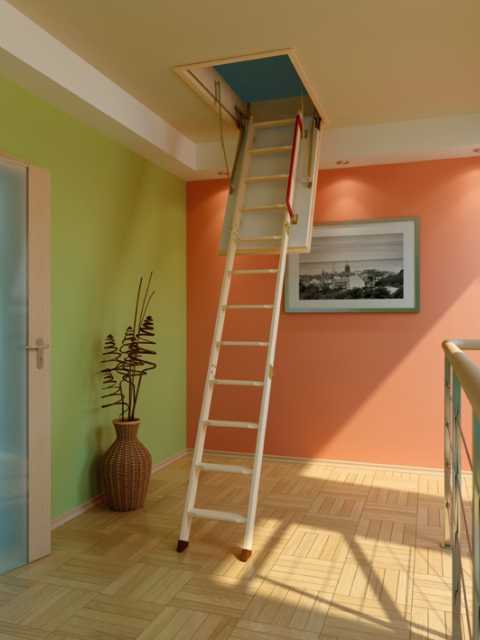

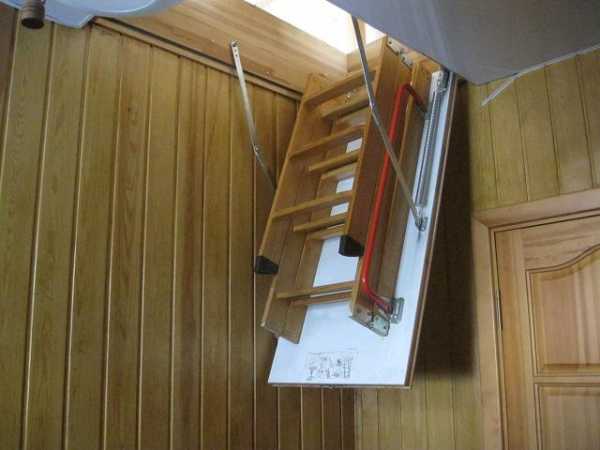

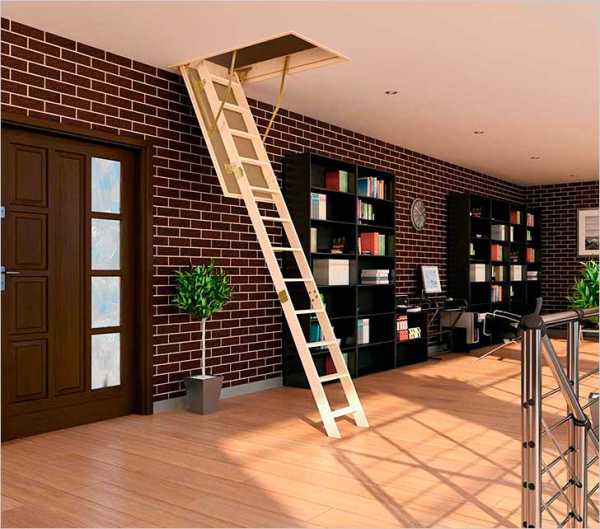

Складная чердачная лестница легко раскладывается

Видео: процесс изготовления складной лестница на чердак

Фото

Для начала сделаем люк

Люк в открытом положении

Всё подготовлено к изготовлении лестницы

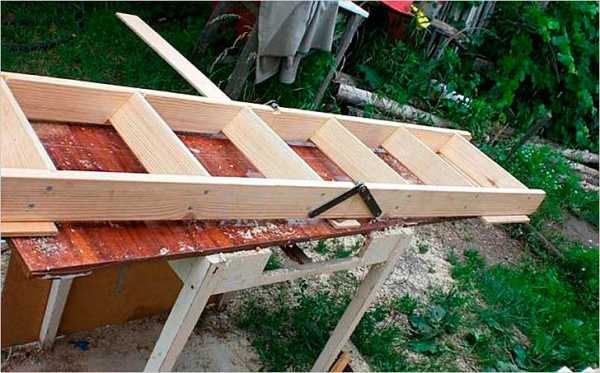

Собираем фрагменты

Подготовлены шарниры

Сборка конструкции

Теперь можно попасть на чердак

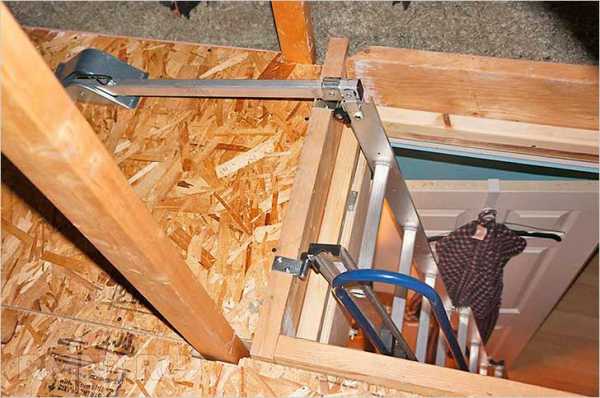

Алюминиевая складная лестница

Последняя редакция: 09.04.2017 Автор: Олег Посольский

kryshasvoimirukami.ru

Раскладная лестница на чердак своими руками

Пространство между потолком и крышей в частных домах занимает чердачное помещение. Оно используется владельцами для хранения вещей, предоставляет возможность проводить осмотр и ремонт внутренней стороны кровельного пирога. Складная лестница, установленная чтобы попасть на чердак, может быть изготовлена своими руками. Переносные конструкции типа стремянки не всегда удобны и надежны. Стационарный вариант, который легко выдвигается при необходимости, а основную часть времени находится в сложенном состоянии, станет оптимальной моделью для небольшого пространства.

Классификация чердачных лестниц

По месту установки:
- наружные – монтируются снаружи здания, недостатком является необходимость покидать помещение в любую погоду;
- внутренние – размещаются в доме.
По конструкции:
- монолитные – винтовые или маршевые;
- переносные – приставные, стремянки;
- складные – раздвижные, раскладные, ножничные, откидные.

Монолитные конструкции обеспечивают полную безопасность подъема на чердак. Но занимают полезную площадь комнаты. Переносные модели удобны как временный вариант, но для постоянного использования они не годятся из-за повышенной опасности травматизма. Оптимальным выбором считается складная лестница, которая занимает минимум места. Такая конструкция часто крепится на люк, она имеет компактные размеры, а изготовление ее своими руками позволит сэкономить средства.

Особенности складных конструкций

Трансформирующиеся модели имеют несколько вариантов исполнения, из которых можно выбрать подходящий для своего дома. При проектировании изделия следует учитывать не только размеры, но и особенности конструкции. Минимальное количество секций раскладной лестницы должно составлять 3 штуки. Модель, состоящая из 2 частей, потребует существенно увеличить размеры чердачного люка. Раскладная лестница опускается вручную, с использованием груза для утяжеления, или автоматически, с применением электрического привода.

Разновидности складных чердачных лестниц

Телескопическая модель состоит из частей, задвигающихся друг в друга. Материалом для нее служит алюминий, обладающий легкостью, прочностью, стойкостью к коррозии. Она компактная, функциональная, прослужит долгое время, но своими руками такое изделие изготовить сложно. Возможен вариант монтажа на люк готовой конструкции.

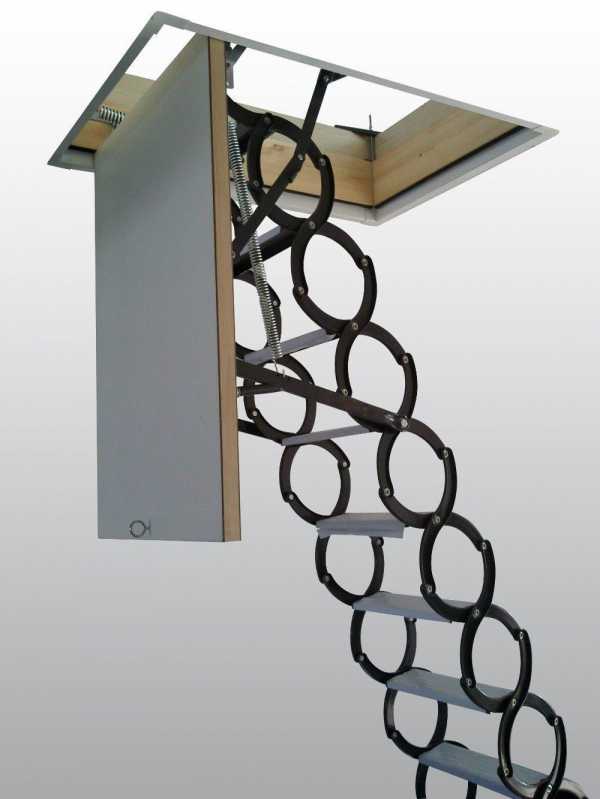

Ножничная модель производится из металлических деталей. Она складывается по принципу гармошки. Прочная конструкция с удобными ступеньками имеет один недостаток – со временем в местах соединений появляется скрип. Предотвратить проблему позволит своевременное смазывание мест крепления.

Ножничная лестница надежна и имеет красивый внешний вид

Откидная лестница не будет занимать ни одного лишнего сантиметра. Она сложна в проектировании и монтаже. Ее ступени крепятся на тетиве карточными петлями, а в сложенном положении откидная модель фиксируется на стене.

Выдвижная лестница на чердак состоит из нескольких секций, верхняя часть прочно крепится на люк, она равняется размеру крышки. Остальные секции соединяются специальной фурнитурой и шарнирами. При раскладывании они образуют ровный лестничный марш. Привести изделие в рабочее положение несложно, благодаря его подвижности. Отличие телескопической и раздвижной моделей в способе скольжения секций. В первом случае они размещаются одна в другой, а во втором – двигаются при помощи роликов снаружи по направляющим.

Материалы для изготовления

К материалам, из которых своими руками изготавливается лестница, предъявляются требования по прочности и весу. Конструкция для частого использования в силу быстрого износа не выполнятся из дерева. Металл – оптимальный вариант для такого изделия, он обеспечит безопасную и долговечную эксплуатацию.

Снизить общий вес лестницы, прикрепляемой на люк, позволит комбинация материалов. Из более легкой древесины изготавливают ступеньки. Используются бруски твердых пород дерева толщиной около 2 см. Для соединения изделий устанавливается металлическая или пластиковая фурнитура, последняя уменьшает трение деталей. В сложенном положении конструкция крепится на люк, что исключает самопроизвольное выпадение.

Технология изготовления простой откидной конструкции

Если люк располагается возле края перекрытия, то для подъема можно установить своими руками откидную лестницу из двух секций, которая будет опираться на стену. Основой для конструкции может стать готовое изделие, на трансформацию его потребуется около двух часов.

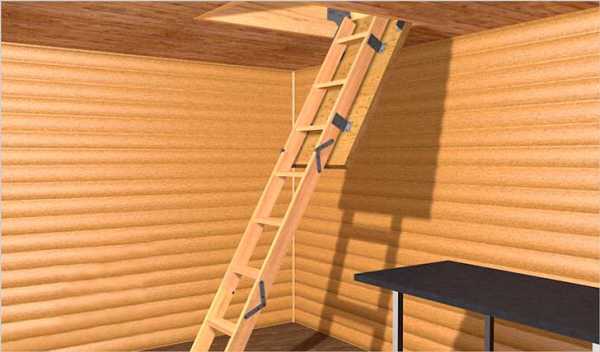

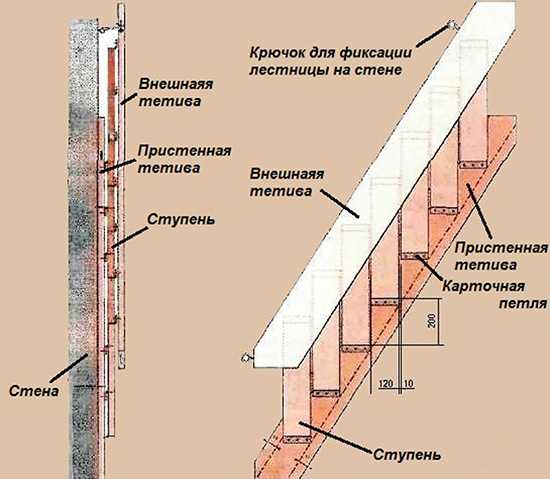

Простая откидная лестница, которую легко сделать своими руками

Инструменты для работы:

шуруповерт;
рулетка;
ножовка.

Материалы:

деревянные бруски размером 2х3 см;
карточные петли;
саморезы;
крючок с петлей.

Берется два бруска равных ширине лестницы. Один петлями крепится к верхнему краю, а второй прочно фиксируется внизу, обеспечивая устойчивость разложенной конструкции.
Используемая лестница делится на две части – одна из них составляет 2/3 длины, а вторая 1/3. По намеченной линии выполняется аккуратный распил тетивы.
Металлические петли прикручиваются для соединения секций. Обращайте внимание на то, как расположена фурнитура. Она должна обеспечить складывание нижней части лестницы под верхнюю.
На стене под чердачным проемом фиксируется брусок, к которому крепится откидная конструкция.
Для надежной фиксации в сложенном положении возле места распила вкручивается петля, а на стене в соответствующем месте устанавливается крючок.

Достоинство такого изделия – простота исполнения своими руками, а недостаток – открытое расположение.

Изготовление люка

Если складная лестница размещается на крышке проема, она не видна из помещения и не станет помехой в интерьере. Простые чертежи помогут определиться с размерами люка и изделия. Измерив стороны прохода в чердачное помещение, начинают собирать люк своим руками.

Необходимо подготовить следующие материалы:

бруски сечением 50х50м;
лист фанеры 10 мм;
клей ПВА;
крепеж;
дверная защелка с ручкой.

От бруска отрезается две части равные длине проема и две аналогичные его ширине (120х70 см). Каждый край бруска выпиливается на половину ширины. Эти участки намазываются клеем ПВА и склеиваются между собой в прямоугольник. Для удержания точной диагонали на рамку крепятся прямоугольные треугольники из фанеры, называемые косынки. После высыхания клея бруски дополнительно соединяют саморезами, а косынки убирают. К заготовке прикручивается подготовленный лист фанеры. Конструкция примерятся к проему. Чтобы люк удерживался в закрытом положении, в него врезают дверную защелку. Фурнитура имеет удобную ручку, с помощью которой люк будет открываться.

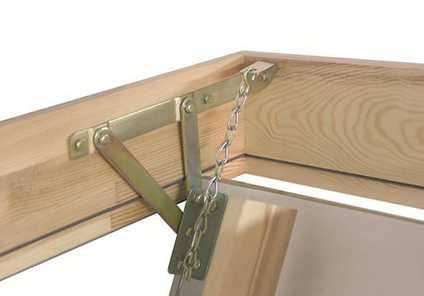

Сборка механизма открывания

Изготовление своими руками механизма открывания люка – это достаточно сложный процесс, чтобы облегчить задачу, достаточно приобрести готовое изделие в магазине.

Те, кто решил собрать всю конструкцию самостоятельно, должны приготовить металлический уголок, две полосы и лист металла.

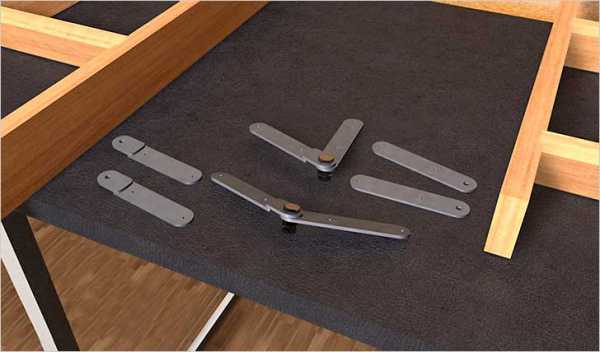

Чтобы не ошибиться с размером шарниров, они первоначально вырезаются из картона. После примерки, переходят к работе с металлом.

На металлической полосе отмечаются места для крепления по шаблону.
Высверливаются отверстия под болт диаметром 10.
Детали собираются и наживляются болтами. Малкой замеряется выбранный угол фиксации лестницы, а затем детали раздвигаются на искомую величину.
На металле обозначается участок, который при опускании перекрывается уголком. Эта область срезается. Убрав лишнее, детали обрабатываются для придания эстетичного вида.
Второй механизм должен быть идентичен уже изготовленному. Для точного совпадения отверстий детали соединяют струбциной и сверлят.
Вставив во второй механизм болты, его равняют по образцу, обрезая лишний металл.
Готовые механизмы открывания устанавливаются своими руками на люк. Они буду создавать упор, фиксируя складную конструкцию под нужным углом.

Обеспечить равномерное распределение нагрузки позволит монтаж второго шарнирного механизма, поддерживающего люк посередине. Потребуется: две металлические полосы шириной по 2 см, уголок и кусок металла. Уголок служит опорой механизма при открывании. К одной детали приваривается кусок металла, в который упирается вторая часть. При опускании люка шарнир будет раздвигаться, принимая часть веса конструкции.

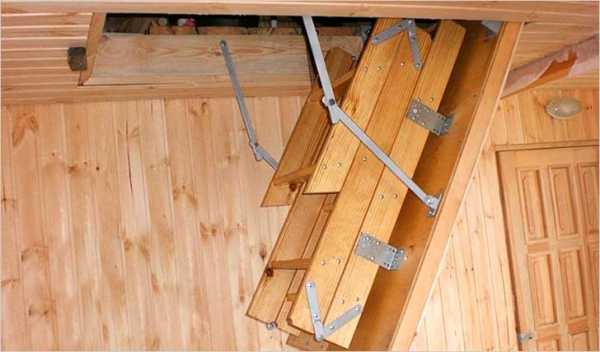

Деревянная лестница, делаем сами

Проще всего изготовить конструкцию из дерева, материалом послужит доска 2,5х10 см. Изделие состоит их трех секций, первые две равняются по длине люку, а размер последней – расстояние, оставшееся до пола.

Длина секций отмечается на двух досках, используемых для изготовления тетивы. Отметки должны зеркально повторять друг друга, поэтому перед работой заготовки соединяют скотчем. В намеченных местах сверлятся отверстия под петли, после чего доски распиливаются. Для придания привлекательности все деревянные детали шлифуются и покрываются двумя слоями лака. Металлические петли перед монтажом своими руками покрывают грунтовкой и краской.

Под крепеж ступеней с внутренней стороны тетивы вырезаются отверстия глубиной в 5 мм. На них наносится клей ПВА, а затем выполняется фиксация саморезами. Следующий этап – соединение трех секций в общую конструкцию при помощи петель. Проверив возможность сгибания частей, лестницу закрепляют на люк. Верхняя секция изделия фиксируется на нем анкерами. Складная лестница на чердак готова.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

sarstroyka.ru

Лестницы чердачные, выдвижные и складные лестницы на чердак, как сделать чердачную лестницу своими руками

При строительстве и обустройстве коттеджа или дачи многие владельцы озадачены устройством удобной, но в то же время компактной по размерам чердачной лестницы. Особенно это актуально, когда из-за отсутствия достаточной площади невозможна установка конструкции стационарного типа. Для таких случаев идеальным выходом являются лестницы чердачные складные и раздвижные. Они функциональны и требуют меньше финансовых вложений.

При выборе или изготовлении чердачной лестницы нужно учесть следующие требования к конструкции:

наличие поручней, противоскользящих накладок или выемок;
соответствие нормативам пожарной безопасности;
удобство и соответствие принципам эргономики.

Лестницы чердачные фото, складные и выдвижные лестницы на чердак

Чердачные лестницы делятся на два вида:

Выдвижная лестница на чердак представляет собой подъемный комплекс, складывающийся как «гармошка».
Складной подъемник – это секционная конструкция, состоящая от двух до четырех частей-секций.

Важным отличием этих двух видов является то, что меньший проем в перекрытии необходим для раздвижной лестницы на чердак складная же требует большего размера в проеме межэтажного перекрытия.

Складные чердачные «гармошки» изготавливаются из древесины. Дерево может быть и ценных пород, но, как правило, основным материалом служит сосна. Также используется алюминий, реже сталь. Раздвижные модели собираются только из металла (сталь, алюминий).

Не занимая полезной площади, оба вида чердачных поъемников спокойно могут встраиваться в потолок и в сложенном виде быть совершенно незаметными. Современные материалы отделки позволяют им гармонично вписаться в интерьер. Если чердачное помещение не отапливается, то возможно дополнить конструкцию утеплителями. Существуют модели, имеющие запорные элементы. Благодаря им сложенная конструкция становится надежной дверью, препятствующей проникновению на чердак посторонних лиц.

Установка чердачной лестницы проста, а сама она не требует дополнительных регулировок, достаточно собрать и пользоваться. Складываются и раскладываются ступени по одному принципу. Сначала с помощью стержня с крючком открывается крышка, затем за ступеньку или за крышку люка плавно опускается или раскладываются ступеньки. При складывании все совершается в обратном порядке.

В некоторых моделях есть возможность управления, находясь непосредственно на чердаке. Раздвижные установки могут быть оснащены электроприводом, приводящимся в движение с помощью пульта дистанционного управления.

Как сделать чердачную лестницу своими руками, установка и монтаж

Современный рынок предоставляет широкий выбор обоих видов готовых лестниц чердачных, фото которых дает возможность иметь представление о них. Однако индивидуальные конструктивные особенности дома порой требуют сооружения лестницы на чердак своими руками.

Перед тем как сделать лестницу на чердак, нужно выполнить необходимые замеры и определиться с ее видом. Складная конструкция, которую легко можно сделать самостоятельно, состоит из трех-четырех равных частей, складывающихся гармошкой. Количество частей и их длина зависят от нужных вам размеров. Как правило, составные элементы изготавливаются из деревянных брусьев. Брусья прикрепляются друг к другу металлическими петлями.

Монтаж чердачной лестницы производится к чердачному люку, поэтому длина ее ступеней и прочих конструктивных частей не должна превышать размер люка, иначе он не закроется. Люк для реализации данной конструкции должен открываться вниз. Таким образом, лестница окажется полностью спрятанной в чердачном помещении от посторонних глаз.

Для того чтобы в открытом положении проход с лестницей находились в наклонном состоянии, первый соединяется с перекрытием специальными складывающимися металлическими держателями. Крепления необходимо выбирать такие, которые могут выдержать нагрузку до 120кг. При желании деревянные несущие части можно заменить на стальные уголки, но в этом случае увеличится нагрузка подъемный комплекс. Оригинальные фотографии лестниц на чердак предлагаем посмотреть в нашей подборке.

Некоторые особенности обустройства чердачных лестниц

Стандартные размеры чердачных лестниц

Размеры чердачных лестниц заводского производства соответствуют СНиП, и именно поэтому подобрать конструкцию под стандартный проем чердачного люка достаточно просто. Когда же потолочный проем имеет нестандартные размеры, то чердачные лестницы могут быть изготовлены на заказ, по индивидуальному проекту. Что касается минимального размера потолочного проема, в который можно ее установить, то он должен составлять 50 х 60 см. Базовая высота составляет чуть больше трех метров (от пола до потолка), при этом, всегда существует возможность скорректировать данную высоту в большую или меньшую сторону.

Особенности конструкции телескопической чердачной лестницы

Если вам нужна складная чердачная лестница, и своими руками ее вам сделать сложно, мы советуем приобрести готовую телескопическую. Она представляет собой конструкцию из двух секций. Одна секция крепится к крышке люка, а другая раздвигается вертикально вниз, с помощью специальных направляющих, что очень удобно в загородном доме. Часто такие лестницы оснащаются поручнями для дополнительного удобства и безопасности. Особенностью таких раздвижных конструкций является полное отсутствие рычажных сочленений. Именно эти устройства являются слабыми местами других готовых раздвижных вариантов. Телескопические лестницы изначально рассчитаны на большие нагрузки во время эксплуатации.

Как правильно установить чердачную лестницу?

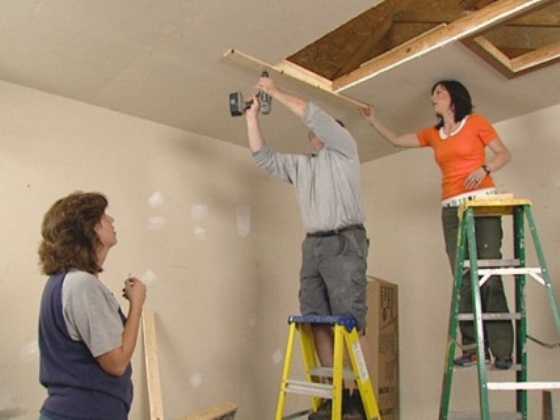

Монтаж чердачной лестницы должны проводить два человека — один работает на чердаке, а другой помогает снизу. Установка чердачной лестницы проводится следующим образом: убедитесь, что проем, в который она устанавливается, имеет подходящие размеры. Прикрепите бруски к нижней части проема, на которые будет опираться в дальнейшем вся конструкция. Поднимите ее на чердак и уложите на вспомогательные бруски. Установите распорки между проемом и лестничной коробкой, закрепите конструкцию шурупами (сзади и спереди), уберите вспомогательные бруски и разложите ее. Зафиксируйте готовую конструкцию также шурупами с боковой стороны. Щель между проемом и лестничной коробкой заполните монтажной пеной. Лестница на чердак готова, осталось отладить ее согласно прилагаемой инструкции.

Что представляют собой чердачные складные лестницы?

Чердачные складные лестницы состоят из нескольких секций, в основном из трех или четырех (возможно больше), которые накладываются друг на друга в процессе эксплуатации, тем самым превращаясь в достаточно удобную и компактную конструкцию. Складывающиеся лестницы можно регулировать по высоте, достигая необходимого размера. Одной из разновидностей таких конструкций являются так называемые лестницы «гармошки», которые изготавливаются исключительно из металла (стали или алюминия). На фото ниже вы можете увидеть пример такой конструкции.

Преимущество раздвижных чердачных лестниц

На сегодняшний день раздвижные чердачные лестницы являются одними из наиболее распространенных видов деревянных и металлических лестниц, они имеют несколько достоинств:

в собранном виде конструкция убирается в чердачный люк, не занимая свободного пространства помещения;
строительные помосты легки и надежны в эксплуатации;
раздвижная конструкция складывается «гармошкой», поэтому она нуждантся в меньшем проеме в междуэтажном перекрытии;
раздвижные варианты имеют приемлемую стоимость и являются доступными любому покупателю;
чердачные лестницы могут стать стильным дополнением дизайна интерьера.

Что лучше: стационарная или выдвижная лестница на чердак?

С одной стороны, выбор – всегда дело вкуса и возможностей. С другой, лучше отдать предпочтение первому варианту, поскольку выдвижная лестница на чердак более компактна и удобна. Установка такой конструкции целесообразна в случае, если у вас ограничено место в помещении. Требования безопасности к выдвижной лестнице намного выше, чем к стационарной. При этом установка не потребует особых навыков, поэтому вы сможете ее легко собрать самостоятельно. Схема сборки конструкции достаточно простая и не представляет никакой сложности. Выдвижные лестницы часто используются в загородных домах и становятся не просто способом перемещения на чердак, но и прекрасным элементом интерьера.

Как изготовить чердачную лестницу: важные факторы

Чердачная лестница своими руками — задача вполне выполнимая. При расчете подъемной лестницы необходимо учитывать следующее:

расстояние между ступеньками. Если оно будет достаточно большое, это значительно затруднит подъем, а если маленькое, то сделает его неудобным и даже опасным;
прочность вертикальных и боковых балок — от этого показателя зависит то, какую максимальную нагрузку сможет выдержать лестница;
угол наклона при установке конструкции (оптимальный — 60-75 градусов). Если угол наклона будет больше, то лестница станет не безопасной, а если меньше — станет занимать больше места и может не вписаться в отведенное в пространство, которое ей отведено.

toolbuild.ru

люк своими руками, чертежи с электроприводом, видео, размеры деревянных и металлических

Раскладная лестница на чердак — удобное и практичное решение для частного дома

Каким бы большим не был частный дом, чердак всегда был и будет особым местом для хранения ненужных вещей. Хотя чердачное помещение используется довольно редко, подъем наверх должен быть удобным и безопасным. Для этого используются раскладные лестницы на чердак, комфортные, незаметные и практичные. Изготавливаются такие лестницы в основном из дерева или комбинация металл-дерево.

Содержание материала:

Чем хороша складная лестница на чердак: все преимущества

Складные лестницы, ведущие на чердак, состоят из нескольких секций. В сложенном виде такая лестница занимает больше места, чем выдвижная, однако все равно более компактная, чем стационарная. При эксплуатации лестниц используется ручная и автоматическая система раскладывания.

Складные лестницы имеют много преимуществ:

Компактность. Раскладные лестницы в сложенном виде занимают совсем немного места, они малогабаритные и крепятся к чердачному люку, и раскладываются лишь при необходимости.
Безопасность. Раскладные деревянные лестницы устойчивы и довольно крепкие, что обеспечивает надежный и легкий подъем наверх.
Мобильность. Складываются такие лестницы очень легко и быстро.
Привлекательный внешний вид. Лестница полностью скрыта, поэтому не нарушает интерьер помещения.
Цена. Стоимость складной лестницы гораздо ниже, чем стационарной. К тому же, можно самостоятельно спроектировать и изготовить такою стремянку, что станет еще более выгодным вариантом.

Складная лестница на чердак имеет множество преимуществ

К недостаткам можно отнести тот факт, что лестницы довольно узкие и они не предназначены для передвижения тучных людей. Переносить габаритную мебель на чердак тоже будет довольно затруднительно, поскольку чердачный проем не позволит мебели пройти через него, да и лестница вряд ли выдержит такую нагрузку.

Если на чердаке размещается спальная комната, то не стоит селить там пожилых или людей с ограниченными физическими возможностями. Они попросту не смогут подняться по такой лестнице.

Поэтому при проектировке дома нужно заранее определиться с функциональностью чердака и только тогда решать, какая лестница будет там уместна – стационарная или раскладная.

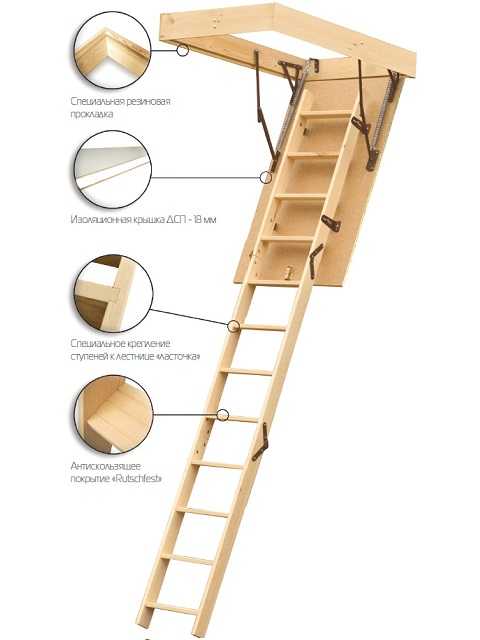

Деревянный люк со складной лестницей на чердак: принцип работы

Для удобного выхода на чердак нужен люк, который станет и дверцей наверх и одновременно держателем складной лестницы. Чаще всего такие конструкции продаются в специализированных магазинах или изготавливаются на заказ.

Наиболее известными на рынке строительных материалов выступают складные лестницы LWK-Plus от производителя FAKRO.

Деревянный люк со складной лестницей на чердак можно приобрести уже готовый или по заказу

Монтировать лестницу можно как самостоятельно, придерживаясь инструкции, так и поручив это дело мастеру. После установки складной лестницы можно без проблем подниматься на чердак. Принцип работы лестницы очень прост. Сначала открывается люк – мы видим лестницу, сложенную в 2 или 3 раза. По типу складывания такая лестница напоминает книжку. При ее раскладывании достигается максимальная длина конструкции. Лестницу нужно потянуть на себя – все секции вытянуться параллельно друг другу, закрепятся между собой и станут неподвижными.

Чтобы сложить лестницу, достаточно немного подтолкнуть нижнюю секцию и лестница сама сложиться.

Деревянная складная лестница на чердак своими руками: чертежи для работы

Если вы умеете работать с деревом, то изготовить складную чердачную лестницу не составит труда. Прежде чем приступать к работе, нужно подготовить чертеж, по которому будет производиться подготовка материалов, распил и дальнейший монтаж изделия.

Правильно начерченный рисунок будущей лестницы – залог корректного изготовления изделия. На чертеже нужно указать все имеющиеся замеры – размеры люка, высоту лестницы, угол наклона и количество ступеней.

Чтобы лестница была правильно изготовлена, необходимо сделать чертежи

Помимо этих характеристик нужно учитывать толщину брусьев и досок, рассчитать примерное количество саморезов для укрепления лестницы. От толщины досок для ступенек также зависит, какой максимальный вес сможет выдержать самодельная лестница. На чертеже также указывается место скрепления секций.

Сперва может показаться, что изготовление лестницы дело немудреное, не требующее особых вычислений и записей, но на самом деле ошибиться довольно просто. Если допустить ошибку в замерах, сделать примерный расчет, то чердачная лестница может не соответствовать габаритам чердачного проема или нарушиться целостность изделия. Помимо этого, при наличии чертежа можно составить примерную смету по материалам и определиться, на чем можно сэкономить.

Рисуя чертеж, помните, несколько раз отмеряй – один раз сделай!

Безопасные складные лестницы на чердак: размеры стремянок

Работа над изготовлением складывающейся лестницы на чердак начинается с замеров. Исходя из высоты потолков, определяется высота лестницы. От ширины чердачного проема будет зависеть и ширина самой лестницы.

Изготовление безопасной лестницы на чердак должно начинаться с замеров

Примерные замеры для складной чердачной лестницы:

Для изготовления чердачного люка нужно знать размеры проема в потолке, обычно это 70х80. Под такие замеры можно найти чердачный люк, к которому будет крепиться будущая лестница.
Важно правильно рассчитать высоту будущей лестницы, учитывая угол наклона от чердачного проема до пола. Специалисты советуют – угол не должен быть меньше 55 градусов!
Отталкиваясь от высоты лестницы, нужно решить, со скольких секций будет состоять стремянка. 3-х секционная складная лестница подразумевает крепление одной части на крышке люка, а две при складывании будут накладываться на нее.
Учитывая шаг в 20-22 см, нужно просчитать количество ступеней будущей лестницы. Среднее количество – 15 шт.
Ширина ступени на лестнице должна быть примерно 20 см. При частом использовании чердачной складной лестницы ступени можно делать 25 см. Толщина бруса для ступени 2 см.
Идеальная ширина лестничного пролета – 60-70 см.

Придерживаясь этих примерных замеров можно изготовить чердачную складную лестницу, которая прослужит вам довольно долго.

Удобная раскладная лестница на чердак своими руками: ход работы

Изготовить складную лестницу на чердак несложно, но сам процесс имеет несколько важных нюансов. Сколотить ее можно за пару часов, имея под рукой необходимые материалы и инструменты.

Нам понадобятся:

Ножовка;
Рулетка;
Петли;
Анкера;
Деревянные брусья;
Отвертка;
Саморезы;
Крепежные петли;
Монтажная пена.

Подготовьте инструменты для того, чтобы можно было мастерить лестницу на чердак своими руками

Важно! Ступени нужно устанавливать строго параллельно полу, к тому же их нужно покрыть антискользящим материалом во избежание несчастных случаев.

Перед тем, как приступать к сборке складной лестницы, нужно сколотить три обыкновенные деревянные лестницы. Общую длину чердачной лестницы разделить на три составляющие. Первый кусок лестницы должен полностью совпадать с параметрами крышки люка, второй отрезок – немного меньше первого, а последний – дополнять всю оставшуюся до пола длину.

Работа над чердачной лестницей:

Чтобы сделать обычные лестницы, берем разрезать деревянные брусья на секции, прорезать пазы для ступеней. Вырезанные по чертежу ступени вставить в пазы, предварительно смазав клеем и потом закрепить саморезами для надежности.
Когда лестницы готовы, можно собирать их. Разложить в длину наши секции, формируя длинную лестницу. Скреплять их между собой будем специальными петлями.
Чтобы лестница раскрывалась плавно, вместо петель можно использовать пружинные шарниры.
Прикрепить готовую лестницу к крышке люка так, чтобы в сложенном виде она умещалась на нем.
Закрепить люк можно, установив на него кроштейны или специальные доводчики, благодаря которым люк будет закрываться плотно.

Чтобы лестница выглядела красивой, ее можно отшлифовать и вскрыть лаком.

Складные чердачные лестницы с электроприводом: виды и характеристики

Лестницы на чердак с электроприводом изготавливаются из различных материалов – как дерева, так и металла. За счет электромеханизма чердачные лестницы очень удобно складываются и раскладываются, при этом вам достаточно лишь нажать на кнопку на пульте дистанционного управления.

Деревянные складные чердачные лестницы с электроприводом экологичные и имеют привлекательный внешний вид. Особо хорошо они смотрятся в домах, интерьер которых выполнен «под дерево». К положительным качествам также можно отнести то, что деревянные лестницы хорошо переносят температурные колебания и повышенную или пониженную влажность. Отрицательными качествами является возможность возгорания изделия и появление жучков в древесине.

Складные чердачные лестницы с электроприводом удобны в использовании

Металлические складные чердачные лестницы могут складываться как вдвое, так и гармошкой.

Изготавливаются они из специального металла, который не окисляется, а значит, повышенная влажность не грозит появлению коррозии на лестнице.

Цена на автоматические складные лестницы достаточно высока, но они более комфортные и надежные, нежели модели, которые складываются вручную.

Как делается складная лестница на чердак своими руками (видео)

Компактные складные чердачные лестницы – отличное решение для небольших помещений, где нет места для стационарной лестницы. Скрытая на люке стремянка позволит оптимально использовать освободившееся пространство и не нарушит общий дизайн комнаты.

Компактная раскладная лестница на чердак (фото конструкций)

kitchenremont.ru

РубрикаРазное
