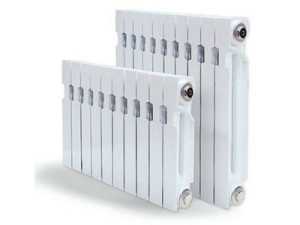

Расчёт количества секций радиатора отопления

На этапе подготовки к капитальным ремонтным работам и в процессе планирования возведения нового дома возникает необходимость расчета количества секций радиатора отопления. Результаты подобных вычислений позволяют узнать количество батарей, которого было бы достаточно для обеспечения квартиры либо дома достаточным теплом даже в наиболее холодную погоду.

Расчёт количества секций радиатора отопления

Порядок расчета может меняться в зависимости от множества факторов. Ознакомьтесь с инструкциями по быстрому расчету для типичных ситуаций, вычислению для нестандартных комнат, а также с порядком выполнения максимально подробных и точных расчетов с учетом всевозможных значимых характеристик помещения.

Расчёт количества секций радиатора отопления

Содержание статьи

Рекомендации по расчету до начала работы

Чтобы самостоятельно рассчитать нужное количество секций отопительной батареи, вы обязательно должны узнать следующие параметры:

• габариты комнаты, для которой выполняется расчет;

  Как произвести замер помещения

• мощность всей батареи либо же каждой ее секции. Эта информация приводится в технической документации, прилагаемой производителем отопительного агрегата.

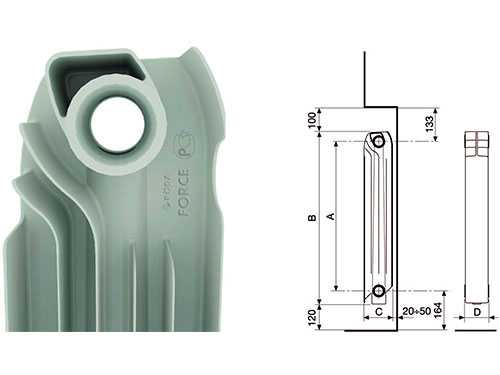

  Расчет секций для радиаторов CONDOR

Показатели теплоотдачи, форма батареи и материал ее изготовления – эти показатели в расчетах не учитываем.

Важно! Не выполняйте расчет сразу для всего дома либо квартиры. Потратьте немного больше времени и проведите вычисления для каждой комнаты отдельно. Только так можно получить максимально достоверные сведения. При этом в процессе расчета количества секций батареи для обогрева угловой комнаты к итоговому результату нужно добавить 20%. Такой же запас нужно накинуть сверху, если в работе обогрева появляются перебои либо же его эффективности недостаточно для качественного прогрева.

Стандартный расчет радиаторов отопления

Расчет радиаторов отопления

Начнем обучение с рассмотрения наиболее часто использующегося метода расчета. Его вряд ли можно считать самым точным, зато по простоте выполнения он определенно вырывается вперед.

Стандартный расчет радиаторов отопления

В соответствии с этим «универсальным» методом для обогрева 1 м2 площади помещения нужно 100 Вт мощности батареи. В данном случае вычисления ограничиваются одной простой формулой:

K=S/U*100

В этой формуле:

• K – необходимое количество секций батареи для обогрева рассматриваемого помещения;
• S – площадь этого помещения;
• U – мощность одной секции радиатора.

  Формула расчёта количества секций радиатора

Для примера рассмотрим порядок расчета необходимого числа секций батареи для комнаты габаритами 4х3,5 м. Площадь такого помещения составляет 14 м2. Производитель заявляет, что каждая секция выпущенной им батареи выдает 160 Вт мощности.

Подставляем значения в приведенную выше формулу и получаем, что для обогрева нашей комнаты нужно 8,75 секций радиатора. Округляем, конечно же, в большую сторону, т.е. к 9. Если комната угловая, добавляем 20%-й запас, снова округляем, и получаем 11 секций. Если в работе отопительной системы наблюдаются проблемы, добавляем еще 20% к первоначально рассчитанному значению. Получится около 2. То есть в сумме для обогрева 14-метровой угловой комнаты в условиях нестабильной работы отопительной системы понадобится 13 секций батареи.

Расчет алюминиевых радиаторов отопления

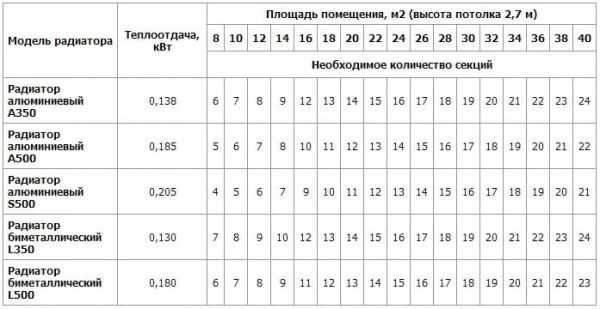

Приблизительный расчет для стандартных помещений

Очень простой вариант расчета. Основывается он на том, что размер отопительных батарей серийного производства практически не отличается. Если высота комнаты составляет 250 см (стандартное значение для большинства жилых помещений), то одна секция радиатора сможет обогреть 1,8 м2 пространства.

Площадь комнаты составляет 14 м2. Для расчета достаточно разделить значение площади на упоминавшиеся ранее 1,8 м2. В результате получается 7,8. Округляем до 8.

Таким образом, чтобы прогреть 14-метровую комнату с 2,5-метровым потолком нужно купить батарею на 8 секций.

Важно! Не используйте этот метод при расчете маломощного агрегата (до 60 Вт). Погрешность будет слишком большой.

Подбор радиаторов отопления по тепловой мощности

Расчет для нестандартных комнат

Этот вариант расчета подходит для нестандартных комнат со слишком низкими либо же чересчур высокими потолками. В основу расчета положено утверждение, в соответствии с которым для прогрева 1 м3 жилого пространства нужно порядка 41 Вт мощности батареи. То есть вычисления выполняются по единственной формуле, имеющей такой вид:

A=Bx41,

где:

• А – нужное число секций отопительной батареи;
• B – объем комнаты. Рассчитывается как произведение длины помещения на его ширину и на высоту.

Для примера рассмотрим комнату длиной 4 м, шириной 3,5 м и высотой 3 м. Ее объем составит 42 м3.

Общую потребность этого помещения в тепловой энергии рассчитаем, умножив его объем на упоминавшиеся ранее 41 Вт. Результат – 1722 Вт. Для примера возьмем батарею, каждая секция которой выдает 160 Вт тепловой мощности. Нужное количество секций рассчитаем, разделив суммарную потребность в тепловой мощности на значение мощности каждой секции. Получится 10,8. Как обычно, округляем до ближайшего большего целого числа, т.е. до 11.

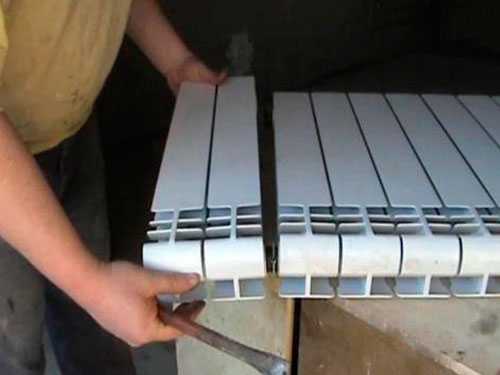

Важно! Если вы купили батареи, не разделенные на секции, разделите общую потребность в тепле на мощность целой батареи (указывается в сопутствующей технической документации). Так вы узнаете нужное количество отопительных радиаторов.

Расчетные данные рекомендуется округлять в сторону увеличения по той причине, что компании-производители нередко указывают в технической документации мощность, несколько превышающую реальное значение.

Расчет необходимого количества радиаторов для отопления

Максимально точный вариант расчета

Из приведенных выше расчетов мы увидели, что ни один из них не является идеально точным, т.к. даже для одинаковых помещений результаты пусть и немного, но все равно отличаются.

Если вам нужна максимальная точность вычислений, используйте следующий метод. Он учитывает множество коэффициентов, способных повлиять на эффективность обогрева и прочие значимые показатели.

В целом расчетная формула имеет следующий вид:

T=100 Вт/м^{2 *}A *B * C * D * E * F * G * S,

• где Т – суммарное количество тепла, необходимое для обогрева рассматриваемой комнаты;
• S – площадь обогреваемой комнаты.

Остальные коэффициенты нуждаются в более подробном изучении. Так, коэффициент А учитывает особенности остекления помещения.

Особенности остекления помещения

Значения следующие:

• 1,27 для комнат, окна которых остеклены просто двумя стеклами;
• 1,0 – для помещений с окнами, оснащенными двойными стеклопакетами;
• 0,85 – если окна имеют тройной стеклопакет.

Коэффициент В учитывает особенности утепления стен помещения.

Особенности утепления стен помещения

Зависимость следующая:

• если утепление низкоэффективное, коэффициент принимается равным 1,27;
• при хорошем утеплении (к примеру, если стены выложены в 2 кирпича либо же целенаправленно утеплены качественным теплоизолятором), используется коэффициент равный 1,0;
• при высоком уровне утепления – 0,85.

Коэффициент C указывает на соотношение суммарной площади оконных проемов и поверхности пола в комнате.

Соотношение суммарной площади оконных проемов и поверхности пола в комнате

Зависимость выглядит так:

• при соотношении равном 50% коэффициент С принимается как 1,2;
• если соотношение составляет 40%, используют коэффициент равный 1,1;
• при соотношении равном 30% значение коэффициента уменьшают до 1,0;
• в случае с еще меньшим процентным соотношением используют коэффициенты равные 0,9 (для 20%) и 0,8 (для 10%).

Коэффициент D указывает на среднюю температуру в наиболее холодный период года.

Распределение тепла в комнате при использовании радиаторов

Зависимость выглядит так:

• если температура составляет -35 и ниже, коэффициент принимается равным 1,5;
• при температуре до -25 градусов используется значение 1,3;
• если температура не опускается ниже -20 градусов, расчет ведется с коэффициентом равным 1,1;
• жителям регионов, в которых температура не опускается ниже -15, следует использовать коэффициент 0,9;
• если температура зимой не падает ниже -10, считайте с коэффициентом 0,7.

Коэффициент E указывает на количество внешних стен.

Количество внешних стен

Если внешняя стена одна, используйте коэффициент 1,1. При двух стенах увеличьте его до 1,2; при трех – до 1,3; если же внешних стен 4, используйте коэффициент равный 1,4.

Коэффициент F учитывает особенности вышерасположенной комнаты. Зависимость такова:

• если выше находится не обогреваемое чердачное помещение, коэффициент принимается равным 1,0;
• если чердак отапливаемый – 0,9;
• если соседом сверху является отапливаемая жилая комната, коэффициент можно уменьшить до 0,8.

И последний коэффициент формулы – G – учитывает высоту помещения.

Высота комнаты

Порядок следующий:

• в комнатах с потолками высотой 2,5 м расчет ведется с использованием коэффициента равного 1,0;
• если помещение имеет 3-метровый потолок, коэффициент увеличивают до 1,05;
• при высоте потолка в 3,5 м считайте с коэффициентом 1,1;
• комнаты с 4-метровым потолком рассчитываются с коэффициентом 1,15;
• при расчете количества секций батареи для обогрева помещения высотой 4,5 м увеличьте коэффициент до 1,2.

Этот расчет учитывает почти все существующие нюансы и позволяет определить необходимое число секций отопительного агрегата с наименьшей погрешностью. В завершение вам останется лишь разделить расчетный показатель на теплоотдачу одной секции батареи (уточните в прилагающемся паспорте) и, конечно же, округлить найденное число до ближайшего целого значения в сторону увеличения.

Калькулятор расчета радиатора отопления

Для удобства, все эти параметры внесены в специальный калькулятор расчета радиаторов отопления. Достаточно указать все запрашиваемые параметры — и нажатие на кнопку «РАССЧИТАТЬ» сразу даст искомый результат:

Перейти к расчётам



Последовательно введите запрашиваемые значения или отметьте нужные варианты в предлагаемых списках

Установите ползунком значение площади помещения, м²

Сколько внешних стен в помещении?

однадветричетыре

В какую сторону света смотрят внешние стены

Север, Северо-Восток, ВостокЮг, Юго-Запад, Запад

Укажите степень утепленности внешних стен

Внешние стены не утепленыСредняя степень утепленияВнешние стены имеют качественное утепление

Укажите среднюю температуру воздуха в регионе в самую холодную декаду года

— 35 °С и нижеот — 25 °С до — 35 °Сдо — 20 °Сдо — 15 °Сне ниже — 10 °С

Укажите высоту потолка в помещении

до 2,7 м2,8 ÷ 3,0 м3,1 ÷ 3,5 м3,6 ÷ 4,0 мболее 4,1 м

Что располагается над помещением?

холодный чердак или неотапливаемое и не утепленное помещениеутепленные чердак или иное помещениеотапливаемое помещение

Укажите тип установленных окон

Обычные деревянные рамы с двойным остеклениемОкна с однокамерным (2 стекла) стеклопакетомОкна с двухкамерным (3 стекла) стеклопакетом или с аргоновым заполнением

Укажите количество окон в помещении

Укажите высоту окна, м

Укажите ширину окна, м

Выберите схему подключения батарей

Укажите особенности установки радиаторов

Радиатор располжен открыто на стене или не прикрыт подоконникомРадиатор полностью прикрыт сверху подоконником или полкойРадиатор установлен в стеновой нишеРадиатор частично прикрыт фронтальным декоративным экраномРадиатор полностью закрыт декоративным кожухом



Ниже будет предложено ввести паспортную мощность одной секции выбранной модели радиатора.
Если целью расчетов стоит определение потребной суммарной тепловой мощности для отопления комнаты (например, для выбора неразборных радиаторов) то оставьте поле пустым

Введите паспортную тепловую мощность одной секции выбранной модели радиатора

Советы по энергосбережению

Советы по энергосбережению

Удачных расчетов!

Видео – Расчёт количества секций радиатора отопления

stroyday.ru

Калькулятор расчета количества секций радиаторов отопления

В подавляющем числе случаев основными приборами конечного теплообмена в системах отопления остаются радиаторы. Значит, важно не только правильно заранее рассчитать требуемую тепловую мощность котла отопления, но и правильно расставить приборы теплообмена в помещениях дома или квартиры, чтобы обеспечить комфортный микроклимат в каждом из них.

Калькулятор расчета количества секций радиаторов отопления

В этом вопросе поможет калькулятор расчета количества секций радиаторов отопления, который размещен ниже. Он также позволяет определить необходимую суммарную тепловую мощность радиатора, если тот является неразборной моделью.

Если в ходе расчетов будут возникать вопросы, то ниже калькулятора размещены основные пояснения по его структуре и правилам применения.

Содержание статьи

Калькулятор расчета количества секций радиаторов отопления

 Перейти к расчётам



Укажите запрашиваемые данные и нажмите
«РАССЧИТАТЬ ПАРАМЕТРЫ РАДИАТОРА ОТОПЛЕНИЯ»



КЛИМАТИЧЕСКИЕ УСЛОВИЯ РЕГИОНА



ГЕОМЕТРИЯ ПОМЕЩЕНИЯ

Площадь помещения, м²



ДРУГИЕ ВАЖНЫЕ ОСОБЕННОСТИ ПОМЕЩЕНИЯ

Внешние стены смотрят на:

Положение внешней стены относительно зимней розы ветров



ТИП, КОЛИЧЕСТВО И РАЗМЕРЫ ОКОН В ПОМЕЩЕНИИ

Высота окна, м Ширина окна, м

Тип установленных окон



ДВЕРИ НА УЛИЦУ ИЛИ В ХОЛОДНЫЕ ПОМЕЩЕНИЯ



ОСОБЕННОСТИ ПОДКЛЮЧЕНИЯ И РАСПОЛОЖЕНИЯ РАДИАТОРОВ

Планируемая схема врезки радиаторов в контур отопления

Планируемое размещение радиатора на стене



ВЫБОР НАПРАВЛЕНИЯ РАСЧЕТА

ЧТО ТРЕБУЕТСЯ РАССЧИТАТЬ?

Паспортная мощность одной секции радиатора, Ватт (только для разборных моделей)

Некоторые разъяснения по работе с калькулятором

Часто можно встретить утверждение, что для расчета требуемой тепловой отдачи радиаторов достаточно принять соотношение 100 Вт на 1 м² площади комнаты. Однако, согласитесь, что такой подход совершенно не учитывает ни климатических условий региона проживания, ни специфики дома и конкретного помещения, ни особенностей установки самих радиаторов. А ведь все это имеет определенное значение.

В данном алгоритме за основу также взято соотношение 100 Вт/м², однако, введены поправочные коэффициенты, которые и внесут необходимые коррективы, учитывающие различные нюансы.

— Площадь помещения – хозяевам известна.

— Количество внешних стен – чем их больше, тем выше теплопотери, которые необходимо компенсировать дополнительной мощностью радиаторов. В угловых квартирах часто комнаты имеют по две внешних стены, а в частных домах встречаются помещения и с тремя такими стенами. В то же время бывают и внутренние помещения, в которых теплопотери через стены практически отсутствуют.

— Направление внешних стен по сторонам света. Южная или юго-западная сторона будет получать какой-никакой солнечный «заряд», а вот стены с севера и северо-востока Солнца не видят никогда.

— Зимняя «роза ветров» – стены с наветренной стороны, естественно, выхолаживаются намного быстрее. Если хозяевам этот параметр неизвестен, то можно оставить без заполнения – калькулятор рассчитает для самых неблагоприятных условий.

— Уровень минимальных температур – скажет о климатических особенностях региона. Сюда должны вноситься не аномальные значения, а средние, характерные для данной местности в самую холодную декаду года.

— Степень утепления стен. По большому счету, стены без утепления – вообще не должны рассматриваться. Средний уровень утепления будет соответствовать, примерно, стене в 2 кирпича из пустотного керамического кирпича. Полноценное утепление – выполненное в полном объеме на основании теплотехнических расчетов.

— Немалые теплопотери происходят через перекрытия – полы и потолки. Поэтому важное значение имеет соседство помещения сверху и снизу – по вертикали.

— Количество, размер и тип окон – связь с теплотехническими характеристиками помещения очевидна.

— Количество входных дверей (на улицу, в подъезд или на неотапливаемый балкон) – любое открытие будет сопровождаться «порцией» поступающего холодного воздуха, и это необходимо каким-то образом компенсировать.

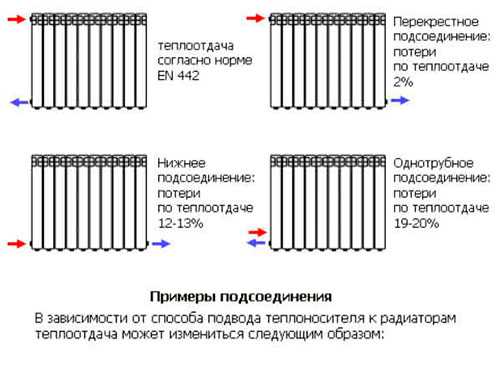

— Имеет значение схема врезки радиаторов в контур – теплоотдача от этого существенно изменяется. Кроме того, эффективность теплообмена зависит и от степени закрытости батареи на стене.

— Наконец, последним пунктом будет предложено ввести удельную тепловую мощность одной секции батареи отопления. В результате будет получено требуемое количество секций для размещения в данном помещении. Если расчет проводится для неразборной модели, то этот пункт оставляют незаполненным, а результирующее значение берут из второй строки расчета – она покажет необходимую мощность радиатора в кВт.

В расчетное значение уже заложен необходимый эксплуатационный резерв.

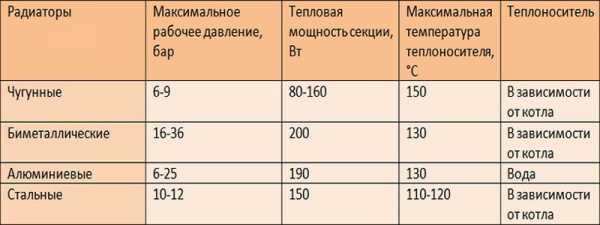

Что необходимо еще знать про радиаторы отопления?

При выборе этих приборов теплообмена следует учитывать ряд важных нюансов. Подробнее об этом можно узнать в публикациях нашего портала, посвящённых стальным, алюминиевым и биметаллическим радиаторам отопления.

stroyday.ru

калькулятор расчета количества секций радиатора отопления по площади помещения

При расчете необходимого количества тепла учитываются площадь отапливаемого помещения из расчета из расчета требуемого потребления 100 ватт на квадратный метр. Кроме того учитывается ряд факторов, влияющих на суммарные теплопотери помещения, каждый из этих факторов вносит свой коэффициент в общий результат расчета.

Такая методика расчета включает практически все нюансы и базируется на формуле довольно точного определения потребности помещения в тепловой энергии. Остается полученный результат разделить на значение теплоотдачи одной секции алюминиевого, стального или биметаллического радиатора и полученный результат округлить в большую сторону.

---

параметры отаплваемого помещения

Площадь комнаты	м2
Высота потолка	до 2,6 м — 1.0более 2,6 м — 1.1
Количество наружных стен комнаты	1 (обычно) — 1.12 (угловая комната) — 1.2
Коэффициент теплоизоляции стен	низкая степень теплоизоляции — 1,27средняя теплоизоляция (кладка в два кирпича или слой утеплителя) — 1,0высокая степень теплоизоляции — 0,85
Учет типа помещения, расположенного этажом выше	обогреваемое помещение — 0,8теплый чердак — 0,9холодный чердак — 1,0
Количество окон	1 окно2 окна3 окна
Коэффициент, учитывающий остекление оконных проемов	обычное двойное остекление — 1,27двойной стеклопакет — 1,0 тройной стеклопакет — 0,85
Средняя температура на улице зимой	-10°C — 0.7-20°C — 1.1-30°C — 1.5

результат расчета

необходимое количества тепла: Вт

количество секций радиатора, выбранного типа:

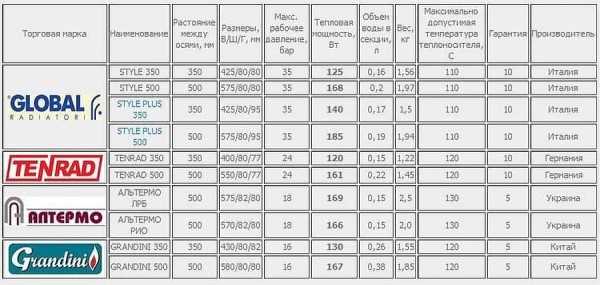

тип радиатора

	теплоотдача 1 секции	рабочее давление	давление опресовки	вместительность 1 секции	масса 1 секции
алюминевые, с межосевым расстоянием 500 мм	183 Вт	20 Бар	30 Бар	0,27 л	1,45 кг
алюминевые, с межосевым расстоянием 350 мм	139 Вт	20 Бар	30 Бар	0,19 л	1,2 кг
биметалические, с межосевым расстоянием 500 мм	204 Вт	20 Бар	30 Бар	0,2 л	1,92 кг
биметалические, с межосевым расстоянием 350 мм	136 Вт	20 Бар	30 Бар	0,18 л	1,36 кг
чугунные, с межосевым расстоянием 500 мм	160 Вт	9 Бар	15 Бар	1,45 л	7,12 кг
чугунные, с межосевым расстоянием 300 мм	140 Вт	9 Бар	15 Бар	1,1 л	5,4 кг

---

rem-mastera.ru

сколько секций батарей на 1 квадратный метр, калькулятор

Чтобы в доме было тепло и уютно, мало выбрать правильные батареи — необходимо точно вычислить требуемое число секций батареи, чтобы прогревалось все помещение.

Как правильно рассчитать батареи на комнату?

Вконтакте

Одноклассники

Facebook

Twitter

Мой мир

Подсчет по площади

Приблизительно вычислить количество секций можно при знании площади помещения, в котором будут устанавливаться батареи. Это самый примитивный метод вычисления, он неплохо работает для домов, где высота потолков небольшая (2,4-2,6 м).

Правильная производительность радиаторов рассчитывается в «тепловой мощности». По нормативам для обогрева одного «квадрата» площади квартиры нужно 100 ватт — на этот показатель и умножается полная площадь. Например, на помещение в 25 кв.м потребуется 2500 ватт.

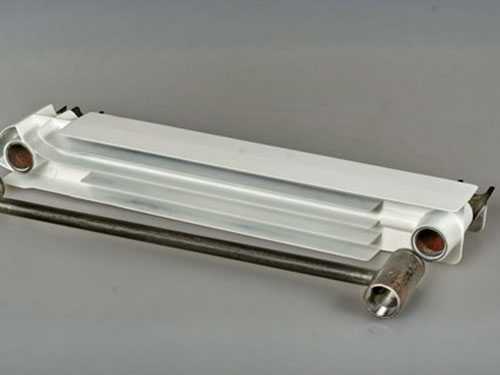

Виды секций

Вычисленное таким образом количество тепла делят на теплоотдачу от секции батареи (указывается производителем). Дробное число при расчетах округляют в большую сторону (чтобы радиатор гарантированно справился с прогревом). Если батареи выбирают для помещений с низкой потерей тепла или дополнительными отопительными приборами (например, для кухни), можно округлить результат в меньшую сторону — нехватка мощности не будет заметна.

Разберем на примере:

Если в комнату площадью 25 кв.м планируется установка радиаторов отопления с теплоотдачей 204 Вт, формула будет выглядеть так: 100 Вт (мощность для обогрева 1 кв.м) * 25 кв.м (общая площадь) / 204 Вт (теплоотдача одной секции радиатора) = 12,25. Округлив число в большую сторону, получим 13 — количество секций батареи, которое потребуется для отопления комнаты.

Обратите внимание!



Для кухни той же площади достаточно взять 12 секций радиаторов.

Расчет количества секций радиаторов отопления видео:

Дополнительные факторы

Количество радиаторов на квадратный метр зависит от особенностей конкретного помещения (наличия межкомнатных дверей, количества и герметичности окон) и даже от расположения квартиры в здании. Комната с лоджией или балконом, особенно если они не остеклены, отдает тепло быстрее. Помещение на углу здания, где с «внешним миром» соприкасается не одна, а две стены, потребует большего числа батарей.

На количество секций батареи, которое потребуется для обогрева помещения, влияет также материал, использованный для возведения здания, и наличие дополнительной утепляющей обшивки на стенах. Кроме того, комнаты с окнами во двор будут удерживать тепло лучше, чем с окнами, выходящими на улицу, и потребуют меньшего количества отопительных элементов.

Для каждого из быстро остывающих помещений следует увеличить требуемую мощность, вычисленную по площади комнаты, на 15-20%. Исходя из этого числа высчитывают нужное число секций.

Разница подсоединения

Это интересно! Теплоотражающий экран за радиатором: как установить самостоятельно и преимущества его использования

Подсчет секций по объему

Расчет по объему комнаты более точен, чем подсчет на основе площади, хотя общий принцип остается тем же. В этой схеме учитывается и высота потолка в доме.

По нормативу на 1 кубометр пространства требуется 41 ватт. Для комнат с качественной современной отделкой, где на окнах стоят стеклопакеты, а стены обработаны утеплителем, требуемое значение всего 34 Вт. Объем рассчитывают, перемножая площадь на высоту потолка (в метрах).

Например, объем комнаты в 25 кв.м с высотой потолков 2,5 м: 25 * 2,5 = 62,5 кубометра. Помещение той же площади, но с потолками 3 м, будет большим по объему: 25 * 3 = 75 кубометров.

Расчет количества секций радиаторов отопления проводят, разделив нужную суммарную мощность радиаторов на теплоотдачу (мощность) каждой секции.

Для примера возьмем комнату со старыми окнами площадью 25 кв.м и с потолками 3 м нужно взять 16 секций батарей: 75 кубометров (объем комнаты) * 41 Вт (количество тепла для обогрева 1 кубометра помещения, где на окнах не установлены стеклопакеты) / 204 Вт (теплоотдача одной секции батарей) = 15,07 (для жилого помещения значение округляют в большую сторону).

На фото количество радиаторов на квадратный метр

Это интересно! Температура радиаторов отопления в квартире — норма

Что учесть при подсчете?

Производители, указывая мощность одного секции батареи, немного лукавят и завышают цифры в расчете на то, что температура воды в отопительной системе будет максимальной. По факту в большинстве случаев вода для отопления не прогревается до расчетного значения. В паспорте, который прилагается к радиаторам, указываются и минимальные показатели теплоотдачи. В расчетах лучше ориентироваться на них, тогда в доме гарантированно будет тепло.

Обратите внимание!



Батареи, прикрытые сеткой или экраном, отдают немного меньше тепла, чем «открытые».

Точное количество «потерянного» тепла зависит от материала и конструкции самого экрана. Если планируется использовать такую дизайнерскую конструкцию, нужно увеличить расчетную мощность отопительной системы на 20%. То же касается и батарей, расположенных в нишах.

На фото расчет количества секций биметаллических радиаторов

Точный подсчет радиаторов

Как рассчитать количество радиаторов отопления для комнаты в нестандартном помещении — например, для частного дома? Приблизительных подсчетов может быть недостаточно. На число радиаторов влияет большое количество факторов:

• высота комнаты;
• общее число окон и их конфигурация;
• утепление;
• соотношение суммарной площади поверхности окон и полов;
• среднюю температуру на улице в холода;
• число наружных стен;
• тип помещения, расположенного над комнатой.

Для точного расчета используют формулу и поправочные коэффициенты.

Радиатор для большой комнаты

[rek_custom1]

Это интересно! Электрические радиаторы отопления – какие лучше: классификация и преимущества разных видов

Формула расчета

Общая формула для подсчета количества тепла, которое должны генерировать радиаторы:

КТ = 100 Вт/кв.м * П * К1 * …* К7

П означает площадь комнаты, КТ — итоговое количество тепла, необходимое для поддержания комфортного микроклимата. Значения от К1 до К7 — поправочные коэффициенты, которые выбираются и применяются в зависимости от различных условий. Полученный в итоге показатель КТ делят на теплоотдачу от сегмента батареи для вычисления требуемого числа элементов (секций алюминиевых радиаторов потребуется иное количество, чем, например, чугунных).

Дополнительные секции

Коэффициенты расчета

К1 — коэффициент для учета типа окон:

• классические «старые» окна — 1,27;
• двойной современный стеклопакет — 1,0;
• тройной пакет — 0,85.

К2 — поправка на теплоизоляцию стен дома:

• низкая — 1,27;
• нормальная (двойной ряд кирпича или стены с утепляющей прослойкой) — 1,0;
• высокая — 0,85.

К3 выбирают в зависимости от пропорции, в которой соотносятся площади комнаты и установленных в ней окон. Если площадь окон равна 10% от площади пола, применяют коэффициент 0,8. На каждые дополнительные 10% прибавляют 0,1: для соотношения 20% значение коэффициента составит 0,9, 30% — 1,0 и так далее.

К4 — коэффициент, выбираемый в зависимости от среднего значения температуры за окном в неделю с минимальной температурой за год. От климата также зависит, сколько нужно на комнату тепла. При средней температуре -35 применяют коэффициент 1,5, при температуре -25 — 1,3, дальше на каждые 5 градусов коэффициент понижают на 0,2.

К5 — показатель для корректировки расчета тепла в зависимости от числа наружных стен. Базовый показатель — 1 (нет стен, соприкасающихся с «улицей»). Каждая наружная стена комнаты добавляет к показателю 0,1.

К6 — коэффициент для учета типа помещения над расчетным:

• отапливаемая комната — 0,8;
• отапливаемое чердачное помещение — 0,9;
• чердачное помещение без отопления — 1.

К7 — коэффициент, который берется в зависимости от высоты помещения. Для комнаты с потолком 2,5 м показатель равен 1, каждые дополнительные 0,5 м потолков добавляют к показателю 0,05 (3 м — 1,05 и так далее).

Для упрощения подсчетов многие производители радиаторов предлагают онлайн калькулятор, где предусмотрены различные типы батарей и есть возможность настроить дополнительные параметры без «ручного» подсчета и выбора коэффициентов.

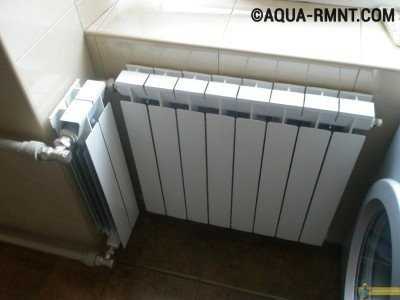

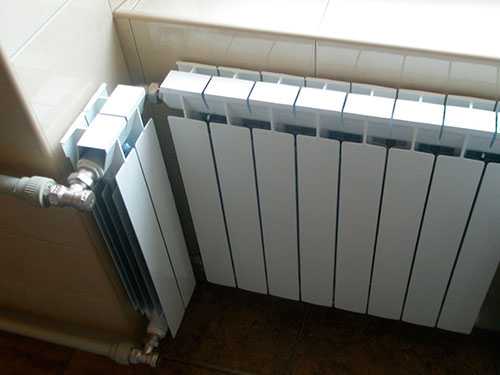

Соединение секций

Это интересно! Какие биметаллические радиаторы отопления лучше: технические характеристики и отзывы

Расчет в зависимости от материала радиатора

Батареи, выполненные из разных материалов, отдают разное количество тепла и отапливают помещение с разной эффективностью. Чем выше теплоотдача материала, тем меньше потребуется секций радиатора, чтобы прогреть комнату до комфортного уровня.

Наиболее популярны чугунные батареи отопления и заменяющие их биметаллические радиаторы. Средняя теплоотдача от единственного секции батареи из чугуна — 50-100 Вт. Это довольно немного, зато число секций для помещения проще всего подсчитать «на глазок» именно для чугунных радиаторов. Их должно быть примерно столько же, сколько «квадратов» в комнате (лучше взять на 2-3 больше, чтобы компенсировать «недогрев» воды в системе отопления).

Теплоотдача одного элемента биметаллических радиаторов — 150-180 Вт. На этот показатель может влиять и покрытие батарей (например, окрашенные масляной краской радиаторы греют комнату чуть меньше). Расчет количества секций биметаллических радиаторов проводится по любой их схем, при этом общее число необходимого тепла делят на значение теплоотдачи от одного сегмента.
Если Вы хотите приобрести радиаторы с установкой в Москве, рекомендуем обратиться сюда. Компания давно на рынке и хорошо себя зарекомендовала!

Расчет количества секций радиаторов отопления видео:

Вконтакте

Facebook

Twitter

Google+

Мой мир

Видите неточности, неполную или неверную информацию? Знаете, как сделать статью лучше?

Хотите предложить для публикации фотографии по теме?

Пожалуйста, помогите нам сделать сайт лучше! Оставьте сообщение и свои контакты в комментариях — мы свяжемся с Вами и вместе сделаем публикацию лучше!

anatomia-remonta.ru

Сколько секций батарей должно быть в комнате: расчет количества

Домашний уют — это хорошая работа отопительных устройств — батарей отопления. Основные соображения для выбора радиаторов — их технические характеристики, долговечность, надежность, дизайн и цена. Главный критерий выбора нагревательных элементов — тепловая мощность, или теплоотдача. Это количество тепла, измеряемое в ваттах (вт) или киловаттах (квт), которое должно передаваться радиатором в помещение в стандартных условиях: при температуре поступающего теплоносителя 70 ⁰С и остывании его до 20 ⁰С. Теплоотдача батарей напрямую зависит от материала, из которого изготовлен нагреватель, и его габаритных размеров.

Радиатор отопления для дома необходимо выбирать исходя из площади помещения, которое он будет отапливать.

Рабочее давление радиатора — не менее важная характеристика. Она показывает величину допустимого постоянного напора, с которым теплоноситель подается в отопительную сеть. Производители дают достаточный запас прочности по этому показателю, но устанавливать устройства с рабочим давлением меньше, чем в системе отопления не надо.

Теоретически можно выбрать любой из понравившихся и подходящих по размерам и цене тип радиатора.

Но системы центрального отопления редко работают идеально. Новые и эффективные элементы отопительной системы приходится устанавливать на устаревших теплосетях с температурой теплоносителя от 40 до 90 ⁰С и скачками рабочего давления. За счет теплопотерь эффективность отопительных приборов оказывается меньше, чем должно быть. Из множества моделей радиаторов надо выбирать такие, которые не разрушат сетевая вода и реальные условия эксплуатации.

Выбор типа радиаторов: индивидуальный подход

Схема устройства биметаллического радиатора.

Огромный модельный ряд радиаторов отопления из разных материалов со стационарными размерами и в виде отдельных элементов, секций, позволяет легко подобрать или скомпоновать оптимальные по мощности и размерам батареи отопления для любых помещений: от компактных, с размерами по глубине, высоте и ширине 45х200х250 мм, до внушительных — 165х900х3000 мм.

Прошедшие проверку временем чугунные батареи по-прежнему востребованы — они надежны, дешевы, мало подвержены коррозионному воздействию теплоносителей и температур до +150 ⁰С. Чугунные радиаторы чаще устанавливают в домах, где давление в отопительных сетях не должно быть выше 15 атм. Теплоотдача одной чугунной секции — от 80 до 160 вт. Недостатки чугунных отопительных элементов — большой вес и высокая инерционность разогрева. Но чугун дольше остывает, сохраняя тепло в комнате лучше, чем другие материалы.

Секционные алюминиевые радиаторы отопления — это сочетание хороших эксплуатационных характеристик, невысокой цены и современных конструктивных решений. Они легкие, быстро разогреваются и превосходят по мощности их чугунные аналоги. Радиаторы из алюминия могут быть двух типов: для систем отопления с давлением до 6 атм и систем, рассчитанных на 12-16 атм. Но их не рекомендуют использовать в отопительных сетях с резкими перепадами давления и там, где не контролируется состав теплоносителя — алюминий быстро корродирует в кислых средах.

Схема монтажа радиатора отопления.

Одни из самых надежных и эффективных радиаторов отопления — биметаллические. Они представляют собой оребренный алюминиевый короб, который может быть пронизан стальными трубками для теплоносителя. Конструкция обеспечивает высокие теплообменные характеристики, коррозионную стойкость и невостпиимчивость к резким перепадам давления. Радиаторы выпускаются в панельном и секционном вариантах исполнения. Основные их достоинства — малая энергозатратность при тепловой мощности одной секции 200 вт, компактность и универсальность. Биметаллические нагревательные элементы могут без ограничений устанавливаться в отопительных сетях с давлением от 15 до 40 атм .

Это один из самых дорогих типов радиаторов, но с учетом гарантийного срока — до 25 лет, и самого высокого, по сравнению с другими видами батарей, коэффициента полезного действия — один из наиболее предпочтительных вариантов.

http:

Быстрый расчет

Непродуманная установка радиатора отопления может привести к тому, что в помещении будет некомфортно — слишком жарко или прохладно, а лишнее число секций может быть препятствием для циркуляции теплоносителя в радиаторе. Сколько нужно секций радиатора, рассчитывается отдельно для каждого помещения. Существуют типовые программы расчетов, многие производители отопительного оборудования размещают на своих сайтах калькуляторы расчетов.

Универсальные формулы расчета часто не совпадают с реальной ситуацией. Требуемое число секций радиатора можно посчитать самостоятельно. Упрощенные методы дают большую погрешность, но с практической точки зрения нужно обеспечить запас по тепловой мощности на 20-30%, увеличив количество секций или их мощность. Избыток тепловой мощности можно регулировать установкой кранов или вентилей, а недостаточный обогрев откорректировать не удастся.

Самый быстрый способ расчета основан но том соображении, что секция биметаллических нагревателей с тепловой мощностью 0,2 квт обеспечивает обогрев 1,5-2 м² площади. На комнату 12 м² потребуется 6-8 биметаллических нагревательных секций. Некоторые модели радиаторов выпускаются с фиксированным числом секций — от 2-х до 14-ти, и надо подобрать батарею подходящего размера. Полученный результат не учитывает многих обстоятельств, и определить, сколько радиаторов требуется, нужно точнее.

Чем точнее расчет радиаторов, тем комфортнее в доме

Расчет по площади базируется на санитарных нормах тепловой мощности на обогрев 1 м² площади. Для жилых комнат, расположенных в зонах умеренного климата, это значение составляет 0,1 квт, а для других регионов применяются корректирующие коэффициенты.

http:

Тепловой поток для обогрева комнаты легко рассчитать, перемножив ее площадь, нормативный показатель и региональный коэффициент, а количество секций радиаторов (N_секц) определяется по формуле:

N_секц= P_общ/ P_секц , где

Pобщ — тепловая мощность, требуемая для обогрева комнаты;

Рсекц — тепловая мощность одной секции нагревателя.

Расчет этим способом показывает, что для комнат площадью 12 м² , расположенных в средней полосе и на Севере, понадобится соответственно 6 и 12 секций радиаторов из биметалла. При этом нужно учитывать отклонения от стандартных условий, вводя поправочные коэффициенты. Этот способ, несмотря на большую погрешность, можно использовать для помещений со стандартной высотой потолков 2,5-2,7 м.

Определение количества секций с учетом объема комнаты ближе к реальности — учитывается больше факторов, приводящих к потерям тепла. За основу берется базовый норматив тепловой мощности на обогрев 1м³ помещения. В европейской части России он составляет 0,041 квт. Для обогрева комнаты площадью 12 м² с высотой потолка 2,5 м, расположенной в средней климатической зоне, необходимая тепловая мощность Р_общ = 30 м³_, *0,041 квт= 1,23 квт.

http:

Затем нужно учесть тепловые потери. Потери тепла через окно составляют 0,1 квт. Остальные должны быть учтены с помощью поправочных коэффициентов. Если в комнате одна или две стены выходят на улицу, вводится коэффициент 1,1 — 1,3, для помещений, расположенных на первых и последних этажах, используется коэффициент 1,5. С учетом поправок тепловая мощность Р_общ составит уже 2,13 квт (1,23квт*1,1*1,5+0,1квт), что потребует установки 10 секций.

pervyiremont.ru

Как рассчитать количество секций радиатора

Расчет мощности алюминиевой батареи можно проводить по-разному.

Самый простой способ определения числа секций на 1 кв. м

Существует метод расчета алюминиевого радиатора по площади. Для обогрева 1 м2 помещения до комфортной температуры ( +20 °С) отопитель должен выделять 100 Вт тепла. Эту цифру нужно использовать.

Нужно выполнить следующие действия:

1. Определить тепловую мощность одного ребра батареи. Часто она равняется 180 Вт.
2. Рассчитать или измерить температуру теплоносителя в системе отопления. Если температура воды, входящей в отопитель, составляет tвх. = 100 °С и, выходящей из него, составляет tвых. = 80 °С, то цифру 100 делят на 180. Результат составляет 0,55. Именно 0,55 секции нужно использовать для 1 кв. м.
3. Если измеренные показатели ниже, то рассчитывают показатель ΔT (в вышеуказанном случае он составляет 70 °С). Для этого используют формулу ΔT = (tвх. + tвых.)/2 – tк, где tк является желаемой температурой. Стандартно tк составляет 20 °С. Пусть tвх. = 60 °С, а tвых. = 40 °С, тогда ΔT = (60 + 40)/2 – 20 = 30 °С.
4. Найти специальную табличку, в которой определенному значению ΔT соответствует корректирующий коэффициент. Для некоторых радиаторов при ΔT = 30 °С он составляет 0,4. Эти таблички нужно спрашивать у производителей.
5. Умножить тепловую мощность одного ребра на 0,4. 180 * 0,4 = 72 Вт. Именно столько тепла может передать одна секция от теплоносителя, нагретого до 60 °С.
6. Разделить норму на 72. Итого 100/72 = 1,389 секции нужно, чтобы отопить 1 м2.

Этот показатель можно умножить на площадь. Если комната имеет 20 кв. м, то нужно установить батарею с 28 ребрами. Лучше разбить ее пополам.

Этот метод имеет такие недостатки:

1. Норма 100 Вт рассчитана для помещений, высота которых меньше 3 м. Если высота больше, то нужно использовать корректирующий коэффициент.
2. Не учитываются потери тепла через окна, дверь и стены, если комната угловая.
3. Не учитывается потеря тепла, вызванная определенным способом установки отопителя.

Правильный расчет

Он предусматривает умножение площади комнаты на норму 100, корректировку результата в зависимости от особенностей помещения и деление конечной цифры на мощность одного ребра (желательно использовать скорректированную мощность).

Корректируют произведение площади и нормы, равной 100 Вт, таким образом:

1. На каждое окно к нему добавляют 0,2 кВт.
2. На каждую дверь к нему добавляют 0,1 кВт.
3. Для угловой комнаты конечную цифру умножают на 1,3. Если угловая комната расположена в частном доме, то коэффициент составляет 1,5.
4. Для помещения с высотой, большей 3 м, применяют коэффициенты 1,05 (высота 3 м), 1,1 (высота 3,5 м), 1,15 (4 м), 1,2 (4,5 м).

Нужно учесть и способ размещения отопителя, который также приводит к потере тепла. Эти потери являются такими:

• 3-4% – в случае монтажа отопительного устройства под широким подоконником или полочкой;
• 7%, если радиатор устанавливается в нише;
• 5-7%, если находится возле открытой стены, но частично его закрывает экран;
• 20-25% – в случае полного закрытия экраном.

Пример расчета количества секций

Планируется поставить батарею в помещении площадью 20 кв. м. Комната является угловой, имеет два окна и одну дверь. Высота равна 2,7 м. Радиатор будет размещаться под подоконником (корректирующий коэффициент – 1,04). Котел подает теплоноситель с температурой 60 °С. На выходе из отопителя вода будет иметь температуру 40 °С.

Расчет максимального количества ребер таков:

Q = (20 * 100 + 0,2 + 0,1) * 1,3 * 1,04 / 72 = 37,56 секций.

Поскольку нужно округлять в максимальную сторону, то нужно устанавливать батарею с 38 ребрами. Ее можно разделить на две части и поставить под обоими окнами. Каждая из них будет иметь 19 ребер.

Метод учитывающий высоту

Он отличается тем, что предусматривает норму тепла на 1 куб. м, а также использует не площадь помещения, а объем. Нормой в этом случае является 41 Вт. Все другие корректировки являются такими же.

Если взять вышерассмотренный пример, то количество секций радиатора будет таким:

Q = (20 * 2,7 * 41 + 0,2 + 0,1) * 1,3 * 1,04 / 72 = 41,57, то есть 42. Этот показатель можно считать максимальным.

poluchi-teplo.ru

Как рассчитать количество радиаторов на комнату

Как правильно рассчитать необходимое количество радиаторов отопления

Расчет количества радиаторов отопления производят исходя из следующих данных: 41 Ватт тепловой мощности на 1 куб.м. при наличии в помещении по одному: окну, двери, внешней стены, т.е. стандартных условий.

Рассчитаем, например, количество радиаторов для комнаты размерами 3х4 м высотой потолка в 2,7 м. Прежде всего, определим объем комнаты: 3х4х2,7=32,4 м3
Затем найдем тепловую мощность, умножением найденного объема на 41 – 32,4*41 = 1328,4 Ватт. Если, допустим, теплоотдача от одной секции нового радиатора 180 Ватт, можно без труда рассчитать и требуемое количество радиаторов: 1328,4:180 = 6,3 (7 – после округления). Для обогрева выбранного помещения нужно 7 секций радиаторов, каждая по 180 Ватт.

Нужно учитывать следующее: если помещение не закрывается дверью, при расчете суммируют площади самого и соседнего помещений. Этот расчет производится для принятой средней температуры теплоносителя 70˚ С, более низкая температура требует соответственного увеличения количества секций. Если в комнате установлен стеклопакет, то количество секций уменьшается, т.к. он снижает потери тепла, примерно, на 15-20%.

В случае угловой комнаты, ее теплопотери увеличиваются на 20%. На теплопотери, а значит и на количество секций, влияет этажность, степень утепления стен, декоративные панели на радиаторах (только они могут привести к потере теплоотдачи на 20-30%).

Если уже установленные в комнате чугунные батареи необходимо заменить на другой какой-то вид радиаторов, то их количество можно подсчитать очень легко, поскольку у чугунных радиаторов постоянные теплоотдача (150 Вт) и межосевое расстояние (600 мм): количество секций чугунных батарей умножают на 150 Вт и делят на теплоотдачу одной секции нового радиатора. Затем можно сделать необходимые поправки на холод и жару.

Для более точных расчетов используется формула расчета количества радиаторов отопления .

Есть несколько подходов к вычислению количества радиаторов отопления. стандартный, примерный («на глаз»), объемный.

В соответствии со «СНП» на 1 кв.м. нужно 100 Ватт теплоотдачи радиатора отопления. Тогда мощность вычисляют по формуле.

P = мощность одной секции радиатора, S = площадь отапливаемого помещения.

Допустим, что площадь помещения составляет 25 кв.м. а мощность одной секции радиатоpа 180 Ватт, тогда:

25х100:180=13,9, т.е. понадобится 14 секций.

Если помещение угловое или находится в торце, полученное число нужно еще помножить на коэффициент 1,2.

Поскольку радиаторы изготавливаются массово, и у них – стандартные размеры, то принято считать, что при высоте потолка в 2,7 м на 1,8 кв.м. нужна одна секция. Скажем, для комнаты площадью 25 кв.м. понадобится – 25 :1,8=13,9 т.е. 14 секций. При мощности менее 50Ватт этот способ не рекомендуется применять из-за больших погрешностей.

При этом способе расчет ведется на основе объема помещения. Известно, что секция радиатора, имеющая мощность 200 ватт, может обогреть 5 куб.м. Если размеры комнаты будут 4х5х2,7, то 4х5х2,7:5=10,8, т.е. для такой комнаты нужно купить 11 секций мощностью 200 Ватт.

Чтобы при расчете оценить все условия в полном объеме лучше обратиться к специалистам.

Другие статьи по теме

Лучшие биметаллические радиаторы

Прочность, долговечность и высокая теплоотдача — главные преимущества биметаллических отопительных устройств. Многообразие предложений на рынке заставляет искать ответ на вопрос, какие из них лучшие.

Конвекторные радиаторы отопления

Хорошим вариантом для обогрева жилых и общественных помещений выступают отопительные приборы конвекторного типа. Для достижения максимального результата в процессе работы необходим грамотный их монтаж.

Как закрыть батарею отопления

Не совсем эстетичный внешний вид радиаторов отопления может подпортить впечатление от общего вида помещения. Использование специальных экранов помогает решить проблему. Но нужно учитывать некоторые детали.

Расчет количества секций радиаторов отопления: разбор 3-х различных подходов + примеры

Правильный расчет радиаторов отопления — довольно важная задача для каждого домовладельца. Если будет использовано недостаточное количество секций, помещение не прогреется во время зимних холодов, а приобретение и эксплуатация слишком больших радиаторов повлечет неоправданно высокие расходы на отопление. Поэтому при замене старой отопительной системы или монтаже новой необходимо знать как рассчитать радиаторы отопления. Для стандартных помещений можно воспользоваться самыми простыми расчетами, однако иногда возникает необходимость учесть различные нюансы, чтобы получить максимально точный результат.

Расчет по площади помещения

Предварительный расчет можно сделать, ориентируясь на площадь помещения, для которого покупаются радиаторы. Это очень простое вычисление, которое подходит для комнат с низкими потолками (2,40-2,60 м). Согласно строительным нормам для обогрева понадобится 100 Вт тепловой мощности на каждый квадратный метр помещения.

Вычисляем количество тепла, которое понадобится для всей комнаты. Для этого площадь умножаем на 100 Вт, т. е. для комнаты в 20 кв. м. расчетная тепловая мощность составит 2000 Вт (20 кв.м Х 100 Вт) или 2 кВт.

Правильный расчет радиаторов отопления необходим, чтобы гарантировать достаточное количество тепла в доме

Этот результат нужно разделить на теплоотдачу одной секции, указанную производителем. Например, если она равна 170 Вт, то в нашем случае необходимое количество секций радиатора будет составлять:

2000 Вт / 170 Вт = 11,76, т. е. 12, поскольку результат следует округлить до целого числа. Округление обычно осуществляется в сторону увеличения, однако для помещений, в которых теплопотери ниже среднего, например, для кухни, можно округлять в меньшую сторону.

Обязательно следует учесть возможные теплопотери в зависимости от конкретной ситуации. Разумеется, комната с балконом или расположенная в углу здания теряет тепло быстрее. В этом случае следует увеличить значение расчетной тепловой мощности для комнаты на 20%. Примерно на 15-20% стоит повысить расчеты, если планируется скрыть радиаторы за экраном или монтировать их в нишу.

А чтобы вам было удобнее считать, мы сделали для вас этот калькулятор:

Расчеты в зависимости от объема помещения

Более точные данные можно получить, если сделать расчет секций радиаторов отопления с учетом высоты потолка, т. е. по объему помещения. Принцип здесь примерно такой же, как и в предыдущем случае. Сначала вычисляется общая потребность в тепле, затем рассчитывают количество секций радиаторов.

Если радиатор будет скрыт экраном, нужно увеличить потребность помещения в тепловой энергии на 15-20%

Согласно рекомендациям СНИП на обогрев каждого кубического метра жилого помещения в панельном доме необходим 41 Вт тепловой мощности. Умножив площадь комнаты на высоту потолка, получаем общий объем, который умножаем на это нормативное значение. Для квартир с современными стеклопакетами и наружным утеплением понадобится меньше тепла, всего 34 Вт на кубический метр.

Например, рассчитаем необходимое количество тепла для комнаты площадью 20 кв.м. с потолком высотой 3 метра. Объем помещения составит 60 куб.м (20 кв.м. Х 3 м.). Расчетная тепловая мощность в этом случае будет равна 2460 Вт (60 куб.м. Х 41 Вт).

А как рассчитать количество радиаторов отопления? Для этого нужно разделить полученные данные на указанную производителем теплоотдачу одной секции. Если взять, как и в предыдущем примере, 170 Вт, то для комнаты будет нужно: 2460 Вт / 170 Вт = 14,47, т. е. 15 секций радиатора.

Производители стремятся указывать завышенные показатели теплоотдачи своей продукции, предполагая, что температура теплоносителя в системе будет максимальной. В реальных условиях это требование соблюдается редко, поэтому следует ориентироваться на минимальные показатели теплоотдачи одной секции, которые отражены в паспорте изделия. Это сделает расчеты более реалистичными и точными.

Что делать если нужен очень точный расчет?

К сожалению, далеко не каждая квартира может считаться стандартной. Еще в большей степени это относится к частным жилым домам. Возникает вопрос: как рассчитать количество радиаторов отопления с учетом индивидуальных условий их эксплуатации? Для это понадобится учесть множество различных факторов.

При расчете количества секций отопления нужно учесть высоту потолка, количество и размеры окон, наличие утепления стен и т.п.

Особенность этого метода состоит в том, что при вычислении необходимого количества тепла используется ряд коэффициентов, учитывающих особенности конкретного помещения, способные повлиять на его способность сохранять или отдавать тепловую энергию. Формула для расчетов выглядит так:

КТ = 100Вт/кв.м. * П * К1 * К2 * К3 * К4 * К5 * К6 * К7. где

КТ — количество тепла, необходимого для конкретного помещения;
П — площадь комнаты, кв.м.;
К1 — коэффициент, учитывающий остекление оконных проемов:

• для окон с обычным двойным остеклением — 1,27;
• для окон с двойным стеклопакетом — 1,0;
• для окон с тройным стеклопакетом — 0,85.

К2 — коэффициент теплоизоляции стен:

• низкая степень теплоизоляции — 1,27;
• хорошая теплоизоляция (кладка в два кирпича или слой утеплителя) — 1,0;
• высокая степень теплоизоляции — 0,85.

К3 — соотношение площади окон и пола в помещении:

К4 — коэффициент, позволяющий учесть среднюю температуру воздуха в самую холодную неделю года:

• для -35 градусов — 1,5;
• для -25 градусов — 1,3;
• для -20 градусов — 1,1;
• для -15 градусов — 0,9;
• для -10 градусов — 0,7.

К5 — корректирует потребность в тепле с учетом количества наружных стен:

К6 — учет типа помещения, которое расположено выше:

• холодный чердак — 1,0;
• отапливаемый чердак — 0,9;
• отапливаемое жилое помещение — 0,8

К7 — коэффициент, учитывающий высоту потолков:

Такой расчет количества радиаторов отопления включает практически все нюансы и базируется на довольно точном определении потребности помещения в тепловой энергии.

Остается полученный результат разделить на значение теплоотдачи одной секции радиатора и полученный результат округлить до целого числа.

Некоторые производители предлагают более простой способ получить ответ. На их сайтах можно найти удобный калькулятор, специально предназначенный для того, чтобы сделать данные вычисления. Чтобы воспользоваться программой, нужно ввести необходимые значения в соответствующие поля, после чего будет выдан точный результат. Или же можно воспользоваться специальным софтом.

Когда получали квартиру не задумывались о том, какие у нас радиаторы и подходят ли они к нашему дому. Но со временем потребовалась замена и тут уже стали подходить с научной точки зрения. Так как мощности старых радиаторов явно не хватало. После всех вычислений пришли к выводу, что 12 достаточно. Но нужно еще учесть вот какой момент – если ТЕЦ плохо выполняет свою работу и батареи чуть теплые, то тут уже никакое количество вас не спасет.

Последняя формула для более точного расчета понравилась, но не понятен коэффициент К2. Как определить степень теплоизоляции стен? Например, стена толщиной 375мм из пеноблока «ГРАС», это низкая или средняя степень? А если добавить снаружи стены 100мм плотного строительного пенопласта, это будет высокая, или все еще средняя?

Ок, последняя формула добротная вроде бы, окна учитываются, но а если в помещении еще и дверь есть наружная? А если это гараж в котором 3 окна 800*600 + дверь 205*85 + гаражные секционные ворота толщиной 45мм размерами 3000*2400?

Если делать для себя – я бы увеличил кол-во секций и поставил бы регулятор. И вуаля – мы уже значительно в меньшей степени зависим от прихотей ТЭЦ.

Главная » Отопление » Как рассчитать количество секций радиатора

Как рассчитать количество секций радиатора

При модернизации системы отопления кроме замены труб меняют и радиаторы. Причем сегодня они есть из разных материалов, разных форм и размеров. Что не менее важно, имеют они разную теплоотдачу: количество тепла, которые могут передать воздуху. И это обязательно учитывают, когда делают расчет секций радиаторов.

В помещении будет тепло, если количество тепла, которое уходит, будет компенсироваться. Поэтому в расчетах за основу берут теплопотери помещений (они зависят от климатической зоны, от материала стен, утепления, площади окон и т.д.). Второй параметр — тепловая мощность одной секции. Это то количество тепла, которое она может выдать при максимальных параметрах системы (90°C на входе и 70°C на выходе). Эта характеристика обязательно указывается в паспорте, зачастую присутствует на упаковке.

Делаем расчет количества секций радиаторов отопления своими руками, учитываем особенности помещений и системы отопления

Один важный момент: проводя расчеты самостоятельно, учтите, что большинство производителей указывают максимальную цифру, которую они получили при идеальных условиях. Потому любое округление производите в большую сторону. В случае с низкотемпературным отоплением (температура теплоносителя на входе ниже 85°C) ищут тепловую мощность для соответствующих параметров или делают перерасчет (описан ниже).

Расчет по площади

Это — самая простая методика, позволяющая примерно оценить число секций, необходимое для отопления помещения. На основании многих расчетов выведены нормы по средней мощности отопления одного квадрата площади. Чтобы учесть климатические особенности региона, в СНиПе прописали две нормы:

• для регионов средней полосы России необходимо от 60 Вт до 100 Вт;
• для районов, находящихся выше 60°, норма отопления на один квадратный метр 150-200 Вт.

Почему в нормах дан такой большой диапазон? Для того, чтобы можно было учесть материалы стен и степень утепления. Для домов из бетона берут максимальные значения, для кирпичных можно использовать средние. Для утепленных домов — минимальные. Еще одна важная деталь: эти нормы просчитаны для средней высоты потолка — не выше 2,7 метра.

Как рассчитать количество секций радиатора: формула

Зная площадь помещения, умножаете ее норму затрат тепла, наиболее подходящую для ваших условий. Получаете общие теплопотери помещения. В технических данных к выбранной модели радиатора, находите тепловую мощность одной секции. Общие теплопотери делите на мощность, получаете их количество. Несложно, но чтобы было понятнее, приведем пример.

Пример расчета количества секций радиаторов по площади помещения

Угловое помещение 16 м 2. в средней полосе, в кирпичном доме. Устанавливать будут батареи с тепловой мощностью 140 Вт.

Для кирпичного дома берем теплопотери в середине диапазона. Так как помещение угловое, лучше взять большее значение. Пусть это будет 95 Вт. Тогда получается, что для обогрева помещения требуется 16 м 2 * 95 Вт = 1520 Вт.

Теперь считаем количество: 1520 Вт / 140 Вт = 10,86 шт. Округляем, получается 11 шт. Столько секций радиаторов необходимо будет установить.

Расчет батарей отопления на площадь прост, но далеко не идеален: высота потолков не учитывается совершенно. При нестандартной высоте используют другую методику: по объему.

Считаем батареи по объему

Есть в СНиПе нормы и для обогрева одного кубометра помещений. Они даны для разных типов зданий:

• для кирпичных на 1 м 3 требуется 34 Вт тепла;
• для панельных — 41 Вт

Этот расчет секций радиаторов похож на предыдущий, только теперь нужна не площадь, а объем и нормы берем другие. Объем умножаем на норму, полученную цифру делим на мощность одной секции радиатора (алюминиевого, биметаллического или чугунного).

Формула расчета количества секций по объему

Пример расчета по объему

Для примера рассчитаем, сколько нужно секций в комнату площадью 16 м 2 и высотой потолка 3 метра. Здание построено из кирпича. Радиаторы возьмем той же мощности: 140 Вт:

• Находим объем. 16 м 2 * 3 м = 48 м 3
• Считаем необходимое количество тепла (норма для кирпичных зданий 34 Вт). 48 м 3 * 34 Вт = 1632 Вт.
• Определяем, сколько нужно секций. 1632 Вт / 140 Вт = 11,66 шт. Округляем, получаем 12 шт.

Теперь вы знаете два способа того, как рассчитать количество радиаторов на комнату.

Теплоотдача одной секции

Сегодня ассортимент радиаторов большой. При внешней схожести большинства, тепловые показатели могут значительно отличаться. Они зависят от материала, из которого изготовлены, от размеров, толщины стенок, внутреннего сечения и от того, насколько хорошо продумана конструкция.

Потому точно сказать, сколько кВт в 1 секции алюминиевого (чугунного биметаллического) радиатора, можно сказать только применительно к каждой модели. Эти данные указывает производитель. Ведь есть значительная разница в размерах: одни из них высокие и узкие, другие — низкие и глубокие. Мощность секции одной высоты того же производителя, но разных моделей, могут отличаться на 15-25 Вт (смотрите в таблице ниже STYLE 500 и STYLE PLUS 500). Еще более ощутимые отличия могут быть у разных производителей.

Технические характеристики некоторых биметаллических радиаторов. Обратите внимание, что тепловая мощность одинаковых по высоте секций может иметь ощутимую разницу

Тем не менее, для предварительной оценки того, сколько секций батарей нужно для отопления помещений, вывели средине значения тепловой мощности по каждому типу радиаторов. Их можно использовать при приблизительных расчетах (приведены данные для батарей с межосевым расстоянием 50 см):

• Биметаллический — одна секция выделяет 185 Вт (0,185 кВт).
• Алюминиевый — 190 Вт (0,19 кВт).
• Чугунные — 120 Вт (0,120 кВт).

Точнее сколько кВт в одной секции радиатора биметаллического, алюминиевого или чугунного вы сможете, когда выберете модель и определитесь с габаритами. Очень большой может быть разница в чугунных батареях. Они есть с тонкими или толстыми стенками, из-за чего существенно изменяется их тепловая мощность. Выше приведены средние значения для батарей привычной формы (гармошка) и близких к ней. У радиаторов в стиле «ретро» тепловая мощность ниже в разы.

Это технические характеристики чугунных радиаторов турецкой фирмы Demir Dokum. Разница более чем солидная. Она может быть еще больше

Исходя из этих значений и средних норм в СНиПе вывели среднее количество секций радиатора на 1 м 2 :

• биметаллическая секция обогреет 1,8 м 2 ;
• алюминиевая — 1,9-2,0 м 2 ;
• чугунная — 1,4-1,5 м 2 ;

Как рассчитать количество секций радиатора по этим данным? Все еще проще. Если вы знаете площадь комнаты, делите ее на коэффициент. Например, комната 16 м 2. для ее отопления примерно понадобится:

• биметаллических 16 м 2 / 1,8 м 2 = 8,88 шт, округляем — 9 шт.
• алюминиевых 16 м 2 / 2 м 2 = 8 шт.
• чугунных 16 м 2 / 1,4 м 2 = 11,4 шт, округляем — 12 шт.

Эти расчеты только примерные. По ним вы сможете примерно оценить затраты на приобретение отопительных приборов. Точно рассчитать количество радиаторов на комнату вы сможете выбрав модель, а потом еще пересчитав количество в зависимости от того, какая температура теплоносителя в вашей системе.

Расчет секций радиаторов в зависимости от реальных условий

Еще раз обращаем ваше внимание на то, что тепловая мощность одной секции батареи указывается для идеальных условий. Столько тепла выдаст батарея, если на входе ее теплоноситель имеет температуру +90°C, на выходе +70°C, в помещении при этом поддерживается +20°C. То есть, температурный напор системы (называют еще «дельта системы») будет 70°C. Что делать, если в вашей системе выше +70°C на входе на бывает? или необходима температура в помещении +23°C? Пересчитывать заявленную мощность.

Для этого необходимо рассчитать температурный напор вашей системы отопления. Например, на подаче у вас +70°C, на выходе 60°C, а в помещении вам необходима температура +23°C. Находим дельту вашей системы: это среднее арифметическое температур на входе и выходе, за минусом температуры в помещении.

Формула расчета температурного напора системы отопления

Для нашего случая получается: (70°C+ 60°C)/2 — 23°C = 42°C. Дельта для таких условий 42°C. Далее находим это значение в таблице пересчета (расположена ниже) и заявленную мощность умножаем на этот коэффициент. Поучаем мощность, которую сможет выдать эта секция для ваших условий.

Таблица коэффициентов для систем отопления с разной дельтой температур

Находим в столбцах, подкрашенных синим цветом, строчку с дельтой 42°C. Ей соответствует коэффициент 0,51. Теперь рассчитываем, тепловую мощность 1 секции радиатора для нашего случая. Например, заявленная мощность 185 Вт, применив найденный коэффициент, получаем: 185 Вт * 0,51 = 94,35 Вт. Почти в два раза меньше. Вот эту мощность и нужно подставлять когда делаете расчет секций радиаторов. Только с учетом индивидуальных параметров в помещении будет тепло.

Источники: http://termosyst.ru/radiatory-otopleniya/raschet-kolichestva-radiatorov.php, http://aqua-rmnt.com/otoplenie/raschety/raschet-radiatorov-otopleniya.html, http://stroychik.ru/otoplenie/raschet-sekcij-radiatorov

teplosten24.ru
