Расчет количества секций радиаторов отопления на 1 кв.м

 При планировании капитального ремонта в вашем доме или же квартире, а так же при планировке постройки нового дома необходимо произвести расчет мощности радиаторов отопления. Это позволит вам определить количество радиаторов, способных обеспечить теплом ваш дом в самые лютые морозы. Для проведения расчетов необходимо узнать необходимые параметры, такие как размер помещений и мощность радиатора, заявленной производителем в прилагаемой технической документации. Форма радиатора, материал из которого он выполнен, и уровень теплоотдачи в данных расчетах не учитываются. Зачастую количество радиаторов  равно количеству оконных проемов в помещении, поэтому, рассчитываемая мощность разделяется на общее количество оконных проемов, так можно определить величину одного радиатора.

Следует помнить, что не нужно производить расчет для всей квартиры, ведь каждая комната имеет свою отопительную систему и требует к себе индивидуальный подход. Так если у вас угловая комната, то к полученной величине мощности необходимо прибавить еще около

двадцати процентов. Такое же количество нужно прибавить, если ваша система отопления работает с перебоями или имеет другие недостатки эффективности.

Расчет мощности радиаторов отопления может осуществляться тремя способами:

Стандартный расчет радиаторов отопления

Согласно строительным нормами и другими правилами необходимо затрачивать 100Вт мощности вашего радиатора на 1метр квадратный жилплощади. В таком случае необходимые расчеты производятся при использовании формулы:

С*100/Р=К, где

К— мощность одной секции вашей радиаторной батареи, согласно заявленной в ее характеристике;

С— площадь помещения. Она равна произведению длины комнаты на ее ширину.

К примеру, комната имеет 4 метра в длину и 3.5 в ширину. В таком случае ее площадь равна:4*3.5=14 метров квадратных.

Мощность, выбранной вами одной секции батареи заявлена производителем в 160 Вт. Получаем:

14*100/160=8.75. полученную цифру необходимо округлить и получается что для такого помещения потребуется 9 секций радиатора отопления. Если же это угловая комната, то 9*1.2=10.8, округляется до 11. А если ваша система теплоснабжения недостаточно эффективна, то еще раз добавляем 20 процентов от первоначального числа: 9*20/100=1.8 округляется до 2.

 Итого: 11+2=13. Для угловой комнаты площадью 14 метров квадратных, если система отопления работает с кратковременными перебоями понадобиться приобрести 13 секций батарей.

Примерный расчет — сколько секций батареи на квадратный метр

Он базируется на том, что радиаторы отопления при серийном производстве имеют определенные размеры. Если помещение имеет высоту потолка равную 2.5 метра, то на площадь в 1.8 метров квадратных потребуется лишь одна секция радиатора.

Подсчет количества секций радиатора для комнаты с площадью в 14 метров квадратных равен:

14/1.8=7.8, округляется до 8. Так для помещения с высотой до потолка в 2.5м понадобится восемь секций радиатора. Следует учитывать, что этот способ не подходит, если у отопительного прибора малая мощность (менее 60Вт) ввиду большой погрешности.

Объемный или для нестандартных помещений

Такой расчет применяется для помещений с высокими или очень низкими потолками. Здесь расчет ведется из данных о том, что для обогрева одного метра кубического помещения необходима мощность в 41ВТ. Для этого применяется формула:

К=О*41, где:

 К- необходимое количество секций радиатора,

О-объем помещения, он равен произведению высоты на ширину и на длину комнаты.

Если комната имеет высоту-3.0м; длину – 4.0м и ширину – 3.5м, то объем помещения равен:

3.0*4.0*3.5=42 метра кубических.

Расчитывается общая потребность в тепловой энергии данной комнаты:

42*41=1722Вт, учитывая, сто мощность одной секции составляет 160Вт,можно расчитать необходимое их количество путем деления общей потребности в мощности на мощность одной секции: 1722/160=10.8, округляется до 11 секций.

Если выбраны радиаторы, которые не делятся на секции, от общее число нужно поделить на мощность одного радиатора.

Округлять полученные данные лучше в большую сторону, так как производители иногда завышают заявленную мощность.



aquagroup.ru

Расчет мощности котла отопления: по площади и объему

Чтобы обеспечить комфортную температуру на протяжении всей зимы котел отопления должен выдавать такое количество тепловой энергии, которое необходимо для восполнения всех  потерь тепла здания/помещения. Плюс к этому необходимо иметь еще и небольшой запас мощности на случай аномальных холодов или расширения площадей. О том, как рассчитать требуемую мощность и поговорим в этой статье.

Для определения производительности отопительного оборудования нужно в первую очередь определить потери тепла здания/помещения. Такой расчет называется теплотехническим. Это один из самых сложных расчетов в отрасли, так как требуется учесть много составляющих.

Для определения мощности котла необходимо учесть все потери тепла

Безусловно, на величину теплопотерь, влияют материалы, которые использовались при возведении дома. Потому учитываются стройматериалы, из которых изготовлен фундамент, стены, пол, потолок, перекрытия, чердак, кровля, оконные и дверные проемы. Принимается во внимание тип разводки системы и наличие теплых полов. В некоторых случаях считают даже наличие бытовой техники, которая во время работы выделяет тепло. Но совсем не всегда требуется такая точность. Есть методики, которые позволяют быстро прикинуть требуемую производительность отопительного котла, не погружаясь в дебри теплотехники.

Расчет мощности котла отопления по площади

Для приблизительной оценки требуемой производительности теплового агрегата достаточно площади помещений. В самом простом варианте для средней полосы России считают, что 1кВт мощности может обогреть 10м2 площади. Если у вас дом площадью 160м2, мощность котла для его обогрева — 16кВт.

Эти расчеты приблизительны, ведь не учитывается ни высота потолков, ни климат. Для этого существуют выведенные опытным путем коэффициенты, при помощи которых вносятся соответствующие корректировки.

Указанная норма — 1кВт на 10м2 подходит для потолков 2,5-2,7м. Если у вас потолки в помещении выше, нужно вычислять коэффициенты и пересчитывать. Для этого высоту ваших помещений делим на стандартную 2,7м и получаем поправочный коэффициент.

Расчет мощности котла отопления по площади — самый простой способ

Например, высота потолков 3,2м. Считаем коэффициент: 3,2м/2,7м=1,18 округляем, получаем 1,2. Выходит, что для обогрева помещения 160м2 с высотой потолков 3,2м требуется отопительный котел мощностью 16кВт*1,2=19,2кВт. Округляют обычно в большую сторону, так что 20кВт.

Чтобы учесть климатические особенности есть уже готовые коэффициенты. Для России они такие:

  • 1,5-2,0 для северных регионов;
  • 1,2-1,5 для подмосковных регионов;
  • 1,0-1,2 для средней полосы;
  • 0,7-0,9 для южных регионов.

Если дом находится в средней полосе, чуть южнее Москвы, применяют коэффициент 1,2 (20кВт*1,2=24кВт), если на юге России в Краснодарском крае, например, коэффициент 0,8, то есть мощность требуется меньше (20кВт*0,8=16кВт).

Расчет отопления и подбор котла — важный этап. Неправильно найдете мощность и можете получить такой результат…

Это основные факторы, которые учитывать необходимо. Но найденные значения справедливы, если котел будет работать только на отопление. Если требуется еще и греть воду, нужно добавить 20-25% от рассчитанной цифры. Потом требуется добавить «запас» на пиковые зимние температуры. Это еще 10%. Итого получаем:

  • Для отопления дома и ГВС в средней полосе 24кВт+20%=28,8кВт. Потом запас на холода — 28,8кВт+10%=31,68кВт. Округляем и получаем 32кВт. Если сравнивать с первоначальной цифрой в 16кВт, разница получается в два раза.
  • Дом в Краснодарском крае. Добавляем мощность для нагрева горячей воды: 16кВт+20%=19,2кВт. Теперь «запас» на холода 19,2+10%=21,12кВт. Округляем: 22кВт. Разница не столь разительная, но тоже достаточно приличная.

Из примеров видно, что учитывать хотя-бы эти значения нужно обязательно. Но очевидно, что в расчете мощности котла для дома и квартиры, разница быть должна. Можно пойти тем же путем и использовать коэффициенты для каждого фактора. Но есть более простой способ, который позволяет внести коррекции за один раз.

При расчете котла отопления для дома применяется коэффициент 1,5. Он учитывает наличие теплопотерь через кровлю, пол, фундамент. Справедлив при средней (нормальной) степени утепления стен — кладка в два кирпича или аналогичные по характеристикам стройматериалы.

Для квартир применяются другие коэффициенты. Если сверху находится отапливаемое помещение (другая квартира) коэффициент 0,7, если отапливаемый чердак — 0,9, если неотапливаемый чердак — 1,0. Нужно найденную по описанной выше методике мощность котла умножить на один из этих коэффициентов и получите достаточно достоверное значение.

Чтобы продемонстрировать ход вычислений, произведем расчет мощности газового котла отопления для квартиры 65м

2 с потолками 3м, которая расположена в средней полосе России.

  1. Определяем требуемую мощность по площади: 65м2/10м2=6,5кВт.
  2. Вносим поправку на регион: 6,5кВт*1,2=7,8кВт.
  3. Котел будет греть воду, потому добавляем 25% (любим погорячее) 7,8кВт*1,25=9,75кВт.
  4. Добавляем 10% на холода: 7,95кВт*1,1=10,725кВт.

Теперь результат округляем и получаем: 11Квт.

Указанный алгоритм справедлив для подбора отопительных котлов на любом виде топлива. Расчет мощности электрического котла отопления  ничем не будет отличаться от расчета котла твердотопливного, газового или на жидком топливе.  Основное — производительность и эффективность котла, а теплопотери от типа котла не изменяются. Весь вопрос в том, как потратить меньше энергоносителей. А это уже область утепления.

Мощность котла для квартир

При расчете отопительного оборудования для квартир можно пользоваться нормами СНиПа. Использование этих норм еще называют расчетом мощности котла по объему. СНиП задает требуемое количество тепла на обогрев одного кубического метра воздуха в типовых постройках:

  • на обогрев 1м3 в панельном доме требуется 41Вт;
  • в кирпичном доме на м3 идет 34Вт.

Зная площадь квартиры и высоту потолков, найдете объем,  затем, умножив на норму в узнаете мощность котла.

Расчет мощности котла не зависит от типа используемого топлива

Для примера посчитаем требуемую мощность котла для помещений в кирпичном доме площадью 74м2  с потолками 2,7м.

  1. Вычисляем объем: 74м2*2,7м=199,8м3
  2. Считаем по норме сколько нужно будет тепла: 199,8*34Вт=6793Вт. Округляем и переводим в киловатты, получаем 7кВт. Это и будет необходимая мощность, которую должен выдавать тепловой агрегат.

Несложно посчитать мощность для такого же помещения, но уже в панельном доме: 199,8*41Вт=8191Вт. В принципе, в теплотехнике округляют всегда в большую сторону, но можно принять во внимание остекление ваших окон.  Если на окнах энергосберегающие стеклопакеты, можно округлять в меньшую сторону. Считаем, что стеклопакеты хорошие и получаем 8кВт.

Выбор мощности котла зависит от типа здания — для обогрева кирпичных требуется меньше тепла, чем панельных

Далее нужно, так же как и в расчете для дома, учесть регион и необходимость подготовки горячей воды. Актуальна и поправка на аномальные холода. Но в квартирах большую роль играет расположение комнат и этажность.  Принимать во внимание нужно стены, выходящие на улицу:

  • Одна наружная стена — 1,1
  • Две — 1,2
  • Три — 1,3

После того, как учтете все коэффициенты, получите достаточно точное значение, на которое можно опираться при выборе техники для отопления. Если хотите получить точный теплотехнический расчет, его нужно заказывать в профильной организации.

Есть еще один метод: определить реальные потери при помощи тепловизора — современного прибора, который покажет к тому же места, через которые утечки тепла идут более интенсивно. Заодно сможете устранить и эти проблемы и улучшить теплоизоляцию. И третий вариант — воспользоваться программой-калькулятором, который посчитает все вместо вас. Нужно только выбрать и/или проставить требуемые данные. На выходе получите расчетную мощность котла. Правда, тут есть определенная доля риска: непонятно насколько верные алгоритмы заложены в основу такой программы. Так что все-таки придется еще хотя-бы приблизительно просчитать для сравнения результатов.

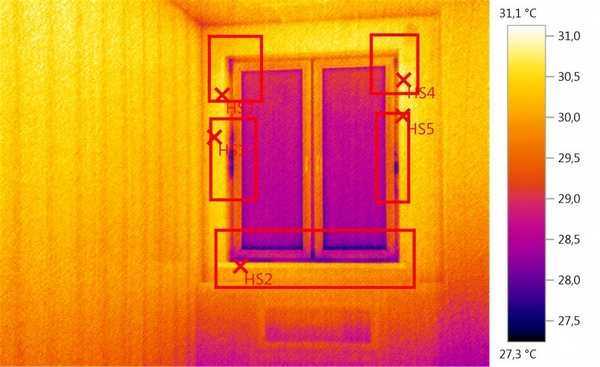

Так выглядит снимок тепловизора

Надеемся, у вас теперь есть представление о том, как рассчитать мощность котла. И вас не путает, что это газовый котел, а не твердотопливный,  или наоборот.

По результатам обследования можно устранить утечки тепла

Возможно, вас заинтересуют статьи  о том, как рассчитать мощность радиаторов и выбор диаметров труб для системы отопления.   Для того чтобы иметь общее представление об ошибках, которые часто встречаются при планировании системы отопления смотрите видео.

teplowood.ru

Расчет отопления помещения — как провести его без помощи специалиста

Как определить мощность отопления

Если вы построили собственный дом и уже готовы приступить к сооружению инженерных сетей, вам необходимо ознакомиться с некоторыми нюансами, которые будут влиять на правильность проведения монтажных работ. Давайте поговорим о системе отопления. И начнем с расчета отопления помещения.

Казалось бы, что тут можно рассчитывать — покупай котел, трубы и радиаторы, все это устанавливай и соединяй. Но не все так просто. Ведь вкладывать придется свои кровные. А правильно проведенный расчет системы позволит сэкономить немалые денежные средства.

Расчет отопительного котла

Это самый простой из расчетов, потому что мощность отопительного котла зависит от площади помещений, которые он будет отапливать. Для этого берут соотношение — 1 киловатт тепловой энергии обогревает 10 квадратных метров площади при высоте потолков не выше 3-х метров. Берете общую площадь дома, делите на 10 и получаете мощность отопительного котла.

Эту упрощенную формулу можно использовать только для одноконтурных устройств. Для двухконтурного агрегата расчет придется проводить по-другому. Например, дом площадью 240 квадратных метров не получится обогреть настенным котлом мощностью 24 киловатта. Один отопительный контур будет работать на обогрев помещений, а второй — на подогрев воды для бытовых нужд. Поэтому мощность придется разделить на 2, и получится, что таким котлом можно отапливать дом площадью не более 120 квадратных метров.

Однако специалисты рекомендуют приобретать котлы с большей мощностью для создания небольшого запаса — 10-15% бывает достаточно. Правда, многое будет зависеть от высоты потолков.

С одноконтурным прибором все гораздо проще, но и здесь необходим небольшой задел. Например, выбирая одноконтурный котел мощностью 24 киловатта, можно гарантировать, что он спокойно обогреет дом площадью 200 квадратных метров при высоте потолков 2,5-2,6 метров. Если потолки в доме 3 метра, то прибор сможет обогреть помещения общей площадью 170 квадратов. Вот такие манипуляции.

Расчет размеров и количества радиаторов

Расчет радиаторов отопления в квартире тоже очень важен. И здесь придется в первую очередь определить их количество, причем для каждого помещения отдельно. Для этого за основу нужно брать не площадь, а кубатуру. Если батарей будет мало, это обеспечит нехватку тепла, а значит, в комнатах всегда будет холодно. Если радиаторов будет слишком много, то за такое тепло придется заплатить больше, приобретая большее количество топлива. Так что все должно быть в меру.

Расчет радиаторов отопления условно делят на два этапа:

  1. Определение общего количества секций, необходимых для эффективного отопления помещения.
  2. Определение количества радиаторов.

При этом придется принять во внимание показатели теплоотдачи тех приборов, которые вы выбрали для установки в доме. Давайте рассмотрим один простой пример, который покажет, как подсчитать количество радиаторов.

Альтернативное подключение радиаторов отопления в автономной системе

Для примера возьмем комнату площадью 10 квадратных метров с высотой потолков 3 метра. Есть стандартный показатель, определяющий количество тепловой энергии, которой хватает для обогрева 1 кубометра пространства. Он равен 39-41 ватт. Чтобы подсчитать объем помещения, нужно умножить площадь на высоту комнаты — в нашем примере это 30 кубических метров. Теперь эту величину умножаем на 41 ватт. Итог — 1230 ватт. Это та мощность, которая потянет объем данного помещения.

Есть еще один стандартный показатель — это количество тепловой энергии, которую может выработать 1 секция радиатора. Оно равно 200 ваттам. Теперь полученную общую мощность делим на мощность одной секции —1230/200=6,15. Это и есть необходимое количество секций, которое нужно округлить в большую сторону. В итоге получается цифра «7». Значит, в этом помещении можно устанавливать радиатор с семью секциями. Вот так все просто.

Для угловых помещений расчет чугунных батарей проводят с применением дополнительного корректирующего коэффициента, который зависит от региона. Коэффициент равен 1,1-1,3. Чтобы не ошибиться, возьмите за основу максимальный показатель. Формула получится такой — 1230х1,3/200=7,995. Округляем до 8.

Внимание! В нашем случае количество секций не такое большое. Иногда это число зашкаливает за пару десятков. Для таких случаев совет — разбивать число секций на равное количество батарей, установленных равномерно по всему зданию и в идеале под окном.

Расчет остальных материалов для отопления

Для тех, кто никогда не сталкивался с монтажом системы отопления, будет очень сложно подсчитать необходимые материалы. Минимум, что нужно, это хотя бы иметь представление, как будет проводиться разводка труб, как будет обвязываться отопительный котел, и как будут подсоединяться батареи. Поэтому перед тем как начать подсчет, необходимо изучить схему работы отопительной системы. Если вы с этим не справитесь, то лучше обратиться к специалистам.

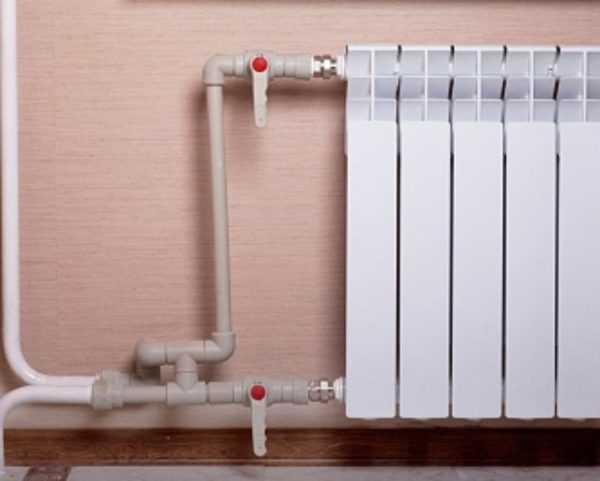

Схемы подключения радиаторов

Какие материалы нужны для отопительной системы? Рассмотрим их на примере двухконтурного котла. Чтобы подключить его к системе отопления дома, потребуется, как минимум, четыре шаровых крана с разъемными соединениями — по одному на каждый вход и выход двух контуров. К каждому крану по одному резьбовому переходнику, чтобы подключать его к трубопроводам. Обязательно потребуется два фильтра для механической очистки поступающей в котел воды.

Теперь переходим к обвязке радиаторов. Здесь нужны два крана (регулирующий и отсекающий), кран Маевского (для спуска воздуха), заглушка, два резьбовых переходника и два тройника для подсоединения патрубков к основной магистрали. И это комплект только на один радиатор. Чтобы подсчитать все необходимые изделия, придется умножить это на количество батарей, которые запланированы в вашем доме.

Что касается труб, то придется промерить расстояния от радиаторов до котла и полученный метраж умножить на два. Потому что многие системы работают по принципу подачи и обратки теплоносителя. Единственная проблема может возникнуть с диаметрами трубопроводов, но и здесь не все так сложно. Во многих системах используются, в основном, трубы от 20 до 32 миллиметров в диаметре. И если ваш дом по своим размерам не очень большой, то этот показатель будет достаточным.

Заключение по теме

Как видите, расчет мощности отопления коттеджа — дело серьезное. Здесь необходимо учитывать многие параметры самого дома. Но в целом эти математические выкладки не представляют ничего сложного, если в них разобраться.

Похожие записи

Комментарии и отзывы к материалу

У вас должен быть включен JavaScript для отображения комментариев.

gidotopleniya.ru

Как рассчитать радиаторы отопления на площадь квартиры

Как рассчитать радиаторы отопления так, чтобы температура в квартире была предельно комфортной — вопрос, который возникает у каждого, кто решился на ремонт. Слишком малое количество секций не будет полностью прогревать помещение, а излишек только повлечёт за собой слишком большие траты на коммунальные услуги. Итак, что необходимо учитывать, чтобы правильно подсчитать размеры батарей?

Как рассчитать радиаторы отопления на площадь квартиры

Предварительная подготовка

Что необходимо учитывать для рассчета мощности радиатора отопления на комнату:

  • определить температурный режим и потенциальные термопотери;
  • разработать оптимальные технические решения;
  • определить тип теплового оборудования;
  • установить финансовые и тепловые критерии;
  • учесть надёжность и технические параметры обогревательных приборов;
  • составить схемы теплопровода и расположение батарей для каждого помещения;

Без помощи специалистов и дополнительных программ рассчитать количество секций радиаторов отопления достаточно сложно. Чтобы расчёт был наиболее точен, не обойтись без тепловизора или специально установленных для этого программ.

Необходимая мощность радиаторов отопления

Что будет, если провести вычисления неправильно? Основное последствие — более низкая температура в помещениях, а следовательно, и эксплуатационные условия не будут соответствовать желаемому. Слишком мощные отопительные приборы приведут к избыточным тратам как на сами приборы и их монтаж, так и на коммунальные услуги.

Самостоятельные подсчёты

Можно приблизительно подсчитать, какой должна быть мощность батарей, использовав только рулетку для измерения длины и ширины стен и калькулятор. Но точность таких вычислений крайне мала. Погрешность будет составлять 15-20%, но такое вполне допустимо.

Формула для расчета

Вычисления в зависимости от типа отопительных приборов

При выборе модели учитывайте, что тепловая мощность зависит от материала, из которого они сделана. Методы вычисления размеров секционных батарей не отличаются, а вот итоги выйдут разными. Есть среднестатистические значения. На них и стоит ориентироваться, выбирая оптимальное число отопительных приборов. Мощности отопительных приборов с секциями в 50 см:

  • батареи из алюминия — 190 Вт;
  • биметаллические — 185 Вт;
  • чугунные приборы обогрева — 145 Вт;

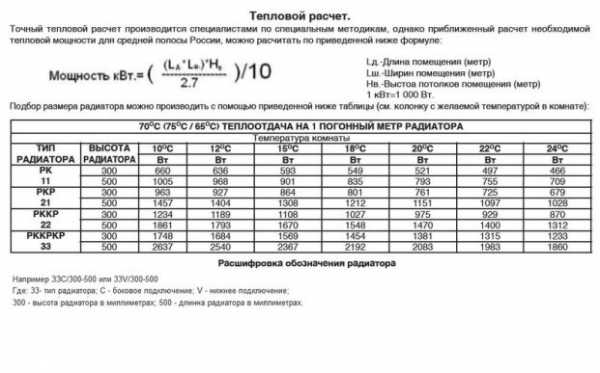

Таблица для расчета количества секций батареи

Чтобы правильно рассчитать радиаторы отопления по площади комнаты, важно знать не только мощность, но и сколько квадратов обогревает одна секция, значение этого параметра зависит от металла:

  • алюминий — 1,9-2 м кв.;
  • алюминий и сталь — 1,8 м кв.;
  • чугун — 1,4-1,5 м кв;

Вот пример вычисления количества секций алюминиевых радиаторов отопления. Допустим, что размеры комнаты 16 м. кв. Выходит, что на помещение такого размера нужно 16м2/2м2 = 8 шт. По такому же принципу считайте для чугунных или биметаллических приборов. Важно только точно знать норму — приведённые выше параметры верны для моделей высотой в 0,5 метра.

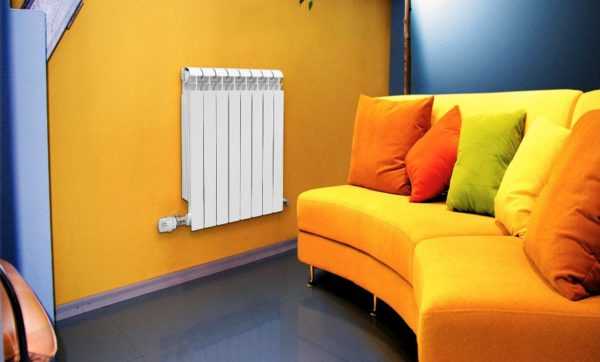

Виды радиаторов отопления

На данный момент выпускаются модели от 20 до 60 см. Соответственно площадь, которую способна обогреть секция, будет отличаться. Самые маломощные модели — бордюрные, высотой в 20 см. Если вы решили приобрести тепловой агрегат нестандартных размеров, то в вычислительную формулу придётся вносить корректировку. Ищите необходимые данные в техпаспорте.

При внесении корректировок стоит учитывать, что размер батарей напрямую влияет на теплоотдачу. Следовательно, чем меньше высота при той же ширине, тем меньше площадь, а вместе с ними и мощность. Для верных подсчётов найдите соотношение высот выбранной модели и стандартной, а уже с помощью полученных данных подкорректируйте результат.

Расчитываем, насколько сильно должна греть батарея

Допустим, вы выбрали модели высотой 40 см. В этом случае расчёт количества секций алюминиевых радиаторов отопления на площадь комнаты будет выглядеть следующим образом:

  • воспользуемся предыдущими подсчётами: 16м2/2м2 = 8штук;
  • посчитайте коэффициент 50см/40см = 1,25;
  • подкорректируйте вычисления по основной формуле — 8шт*1,25 = 10 шт.

Расчёт количества радиаторов отопления по объёму начинается в первую очередь со сбора необходимой информации. Какие параметры нужно учесть:

  • Площадь жилья.
  • Высота потолков.
  • Число и площадь дверных и оконных проёмов.
  • Температурные условия за окном в период отопительного сезона.

Теплопотери

Нормы и правила, установленные для мощности отопительных проборов, регламентируют минимально допустимый показатель на кв. метр квартиры — 100 Вт. Расчёт радиаторов отопления по объему помещения будет более точен, чем тот, в котором за основу берётся только длина и ширина. Итоговые результаты корректируются в зависимости от индивидуальных характеристик конкретного помещения. Делается это посредством умножения на коэффициент корректировки.

При вычислении мощности отопительных приборов берётся среднестатистическая высота потолков — 3 м. Для квартир с потолком 2,5 метра этот коэффициент составит 2,5м/3м = 0,83, для квартир с высокими потолками 3,85 метров — 3,85м/3м = 1,28. Угловые комнаты потребуют внесения дополнительных корректировок. Итоговые данные умножаются на 1,8.

Расчёт количества секций радиатора отопления по объему помещения должен проводиться с корректировкой, если в комнате одно окно большого размера или сразу несколько окон (коэффициент 1,8).

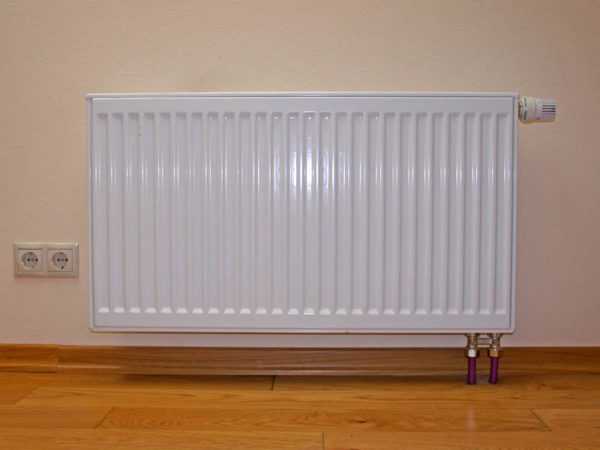

Радиаторы отопления с нижним подключением

Нижнее подключение также потребует внести свои корректировки.  Для такого случая коэффициент составит 1,1.

В районах с экстремальными погодными условиями, где зимние температуры достигают рекордно низких показателей, мощность должна быть увеличена в 2 раза.

Пластиковые стеклопакеты, наоборот, потребуют корректировку в сторону уменьшения, за основу берётся коэффициент 0,8.

В выше приведённых данных приведены усреднённые значения, поскольку не были дополнительно учтены:

  • толщина и материал стен и перекрытий;
  • площадь остекления;
  • материал напольного покрытия;
  • наличие или отсутствие утеплителя на полу;
  • занавески и гардины в оконных проёмах.

Дополнительные параметры для более точных вычислений

Работа с тепловизором

Точный расчёт количества радиаторов отопления на площадь не обойдётся без данных из технических документов. Это важно, чтобы точнее определить значение теплопотерь. Лучше всего определить уровень потери тепла с помощью тепловизора. Прибор быстро определит самые холодные области в помещении.

Всё было бы в разы легче, если каждая квартира была построена по стандартной планировке, но это далеко не так. В каждом доме или городской квартире свои особенности. С учётом множества характеристик (числа оконных и дверных проёмов, высоты стен, площади жилья и пр.) резонно возникает вопрос: как же рассчитать количество радиаторов отопления?

Расчет радиаторов отопления по площади

Особенности точной методики в том, что для вычислений необходимо больше коэффициентов. Одно из важных значений, которое нужно вычислить — это количество тепла. Формула отлична от предыдущих и выглядит следующим образом: КТ = 100 Вт/м2*П*К1*К2*К3*К4*К5*К6*К7.

Подробнее о каждом значении:

  • КТ — количество тепла, которое нужно для обогрева.
  • П — размеры комнаты м2.
  • К1 — значение этого коэффициента учитывает качество остекления окон: двойное — 1,27; пластиковые окна с двойным стеклопакетом — 1,0; с тройным — 0,85.
  • К2 — коэффициент, учитывающий уровень теплоизоляционных характеристик стен: низкая — 1,27; хорошая (например двухслойная кирпичная кладка) — 1,0; высокая — 0,85.
  • К3 — это значение учитывает соотношение площадей оконных проёмов и полов: 50% — 1,2; 40% — 1,1; 30% — 1,0; 20% — 0,9; 10% — 0,8.
  • К4 — коэффициент, зависящий от среднестатистических температурных показателей воздуха в зимнее время года: — 35 °С — 1,5; — 25 °С — 1,3; — 20 °С — 1,1; — 15 °С — 0,9; -10 °С — 0,7.
  • К5 зависит от числа внешних стен здания, данные этого коэффициента таковы: одна — 1,1; две — 1,2; три — 1,3; четыре — 1,4.
  • К6 рассчитывается, исходя из типа помещения, находящегося этажом выше: чердак — 1,0; чердачное отапливаемое помещение — 0,9; отапливаемая квартира — 0,8.
  • К7 — последний из корректировочных значений и зависит от высоты потолка: 2,5 м — 1,0; 3,0 м — 1,05; 3,5 м — 1,1; 4,0 м — 1,15; 4,5 м — 1,2.

Описанный расчёт секций батарей отопления по площади — наиболее точный, поскольку учитывает значительно больше нюансов. Полученное в ходе этих подсчётов число делится на значение теплоотдачи. Итоговый результат округляется до целого числа.

Корректировка с учётом температурного режима

В техпаспорте отопительного прибора указана максимальная мощность. Например, при температуре воды в теплопроводе 90°С во время подачи и 70°С в обратном режиме в квартире будет +20°С. Такие параметры обычно обозначают так: 90/70/20, но самые распространённые мощности в современных квартирах — 75/65/20 и 55/45/20.

Параметры теплоносителя системы отопления.

Для правильного расчёта необходимо для начала высчитать температурный напор — это разница между температурой самой батареи и воздуха в квартире. Учтите, что для вычислений берётся усреднённое значение между температурами подачи и обратки.

Как рассчитать количество секций алюминиевых радиаторов с учётом выше перечисленных параметров? Для лучшего понимания вопроса будут произведены вычисления для батарей из алюминия в двух режимах: высокотемпературном и низкотемпературном (расчёт для стандартных моделей высотой 50 см). Размеры комнаты те же — 16 м кв.

Одна секция алюминиевого радиатора в режиме 90/70/20 обогревает 2 кв метра., следовательно, для полноценного обогрева помещения понадобится 16м2/2м2 = 8 шт. При вычислении размера батарей для режима 55/45/20 нужно для начала подсчитать температурный напор. Итак, формулы для обеих систем:

  • 90/70/20 — (90+70)/2-20 = 60°С;
  • 55/45/20 — (55+45)/2-20 = 30°С.

Расчитываем количество секций в радиаторе отопления

Следовательно, при низкотемпературном режиме нужно увеличить размеры отопительных приборов в 2 раза. С учётом данного примера на помещении 16 кв. метров нужно 16 алюминиевых секций. Учтите, что для чугунных приборов понадобится 22 секции при той же площади помещения и при таких же температурных системах. Подобная батарея получится слишком большой и массивной, поэтому чугун меньше всего подходит для низкотемпературных контструкций.

С помощью этой формулы можно легко вычислить, сколько необходимо секций радиаторов на комнату с учётом желаемого температурного режима. Чтобы зимой в квартире было +25°С, просто поменяйте температурные данные в формуле теплового напора, а полученный коэффициент подставьте в формулу вычисления размера батарей. Допустим, при параметрах 90/70/25 коэффициент будет таким: (90+70)/2 — 25 = 55°С.

Далее нужно подсчитать соотношение 60°С/55°С = 1,1. В итоге, чтобы добиться температуры в +25 °С для помещения с высокотемпературным режимом понадобится 8шт*1,1 = 8,8. С округлением получится 9 штук.

Если не хочется тратить время на расчёт радиаторов отопления, можно воспользоваться онлайн-калькуляторами или специальными программами, установленными на компьютер.

Как пользоваться онлайн-калькулятором

Он-лайн калькулятор для расчета мощности радиаторов

Посчитать, сколько секций радиаторов отопления на кв. метр понадобится, можно с помощью специальных калькуляторов, которые всё посчитают в мгновение ока. Такие программы можно найти на официальных сайтах некоторых производителей. Воспользоваться этими калькуляторами легко. Просто введите в поля все соответствующие данные и вам моментально будет выведен точный результат. Чтобы вычислить, сколько секций радиаторов отопления нужно на квадратный метр, надо вводить данные (мощность, температурный режим и т.д.) для каждой комнаты отдельно. Если же помещения не разделены дверями, сложите их общие размеры, а тепло будет распространяться по обоим помещениям.

Интерфейс калькулятора отопления.

Во избежание неточностей при вычислениях, внимательно вводите все параметры и проверьте, насколько точные данные вы указали в соответствующих полях. Лучше несколько раз перепроверить, чем потом испытывать на себе последствия своих ошибок в виде слишком низкой или высокой температуры в доме.

Подведение итогов

Итак, из выше приведённых формул понятно, как правильно сделать расчёт алюминиевых (чугунных, биметаллических и др.) радиаторов для квартиры. Как видите, дело это не такое уж и сложное. Главное, внимательность и точность. Чтобы получить максимально правильные данные, используйте специальное оборудование.

Фотогалерея (11 фото)

25.11.2016


gopb.ru

Расчет количества радиаторов: способы, формулы, пример расчета

Существуют разные методы расчёта количества радиаторов отопления. На это влияют и материал, из которого построено здание, и климатическая зона, где расположен дом, и температура носителя, и особенности теплоотдачи самого радиатора, а так же много других факторов. Рассмотрим подробнее технологию правильного расчета количества радиаторов отопления для частных домов, ведь от этого зависит эффективность работы, а так же экономичность отопительной системы дома.

Самым демократичным способом является расчёт радиатора исходя из мощности на квадратный метр. В средней полосе России зимний показатель составляет 50−100 ватт, в регионах Сибири и Урала 100−200 ватт. Стандартные 8-секционные чугунные батареи с межосевым расстояние 50 см имеют теплоотдачу 120−150 ватт на одну секцию. Биметаллические радиации имеют мощность около 200 ватт, что немного повыше. Если мы имеем ввиду стандартный водный теплоноситель, то для комнаты в 18−20 м2 со стандартной высотой потолков в 2,5−2,7 м понадобится два чугунных радиатора по 8-м секций.

От чего зависит количество радиаторов

Есть ещё ряд факторов, которые должны учитываться при расчёте количества радиаторов:

  • паровой теплоноситель имеет большую теплоотдачу, чем водный;
  • угловая комната холоднее, так как у неё две стены выходят на улицу;
  • чем больше окон в помещении, тем там холоднее;
  • если высота потолков выше 3 метров, то мощность теплоносителя надо высчитывать, исходя из объёма помещения, а не её площади;
  • материал, из которого изготовлен радиатор, имеет свою теплопроводность;
  • теплоизолированные стены увеличивают теплоизоляцию комнаты;
  • чем ниже зимние температуры на улице, тем большее количество батарей необходимо установить;
  • современные стеклопакеты увеличивают теплоизоляцию помещения;
  • при одностороннем подключении труб к радиатору не имеет смысла устанавливать более 10 секций;
  • если теплоноситель движется сверху вниз, его мощность увеличивается на 20%;
  • наличие вентиляции предполагает большую мощность.

Обзор основных видов радиаторов отопления представлен здесь: https://teplo.guru/radiatory/vybor/kak-vybrat-luchshiradiatory-otopleniya.html

Формула и пример расчета

Учитывая вышеперечисленные факторы, можно сделать расчёт. На 1 м2 понадобится 100 Вт, соответственно, на отопление комнаты в 18м2 нужно затратить 1800 Вт. Одна батарея из 8-ми чугунных секций выделяет 120 Вт. Делим 1800 на 120 и получаем 15 секций. Это весьма средний показатель.

В частном доме с собственным водонагревателем мощность теплоносителя высчитывается по максимуму. Тогда 1800 делим на 150 и получаем 12 секций. Столько нам понадобится для обогрева комнаты в 18м2. Существует весьма сложная формула, по которой можно рассчитать точное количество секций в радиаторе.

Схемы подключения радиаторов подробно изучены здесь: https://teplo.guru/radiatory/ustanovka/shemy-podklyucheniya-radiatorov.html

Формула выглядит так:

  • q 1 — это вид остекления: тройной стеклопакет 0,85; двойной стеклопакет 1; обычное стекло 1,27;
  • q 2 — теплоизоляция стен: современная теплоизоляция 0,85; стена в 2 кирпича 1; плохая изоляция 1,27;
  • q 3 — отношение площади окон к площади пола: 10% 0,8; 20% 0,9; 30% 1,1; 40% 1,2;
  • q 4 — минимальная температура снаружи: -100С 0,7; -150С 0,9; -200С 1,1; -250С 1,3; -350С 1,5;
  • q 5 — количество наружных стен: одна 1,1; две (угловая) 1,2; три 1,3; четыре 1,4;
  • q 6 — тип помещения над расчётным: обогреваемое помещение 0,8; отапливаемый чердак 0,9; холодный чердак 1;
  • q 7 — высота потолков: 2,5 м — 1; 3 м — 1,05; 3,5м — 1,1; 4м — 1,15; 4,5м — 1,2;

Проведём расчёт для угловой комнаты 20 м2 с высотой потолка 3 м, двумя 2-х створчатыми окнами с тройным стеклопакетом, стенками в 2 кирпича, расположенной под холодным чердаком в доме в подмосковном посёлке, где зимой температура опускается до 200С.

Получится 1844,9 Вт. Разделим на 150 Вт и получим 12,3 или 12 секций.

Расчёт мощности чугунных батарей детально изучен в данной статье: https://teplo.guru/radiatory/chugunnye/kak-rasschitat-moshhnost.html

Радиаторы делаются из трёх видов металла: чугунные, алюминиевые и биметаллические. Чугунные и алюминиевые радиаторы имеют одинаковую теплоотдачу, но нагретый чугун остывает медленнее алюминия. Биметаллические батареи имеют большую теплоотдачу, чем чугунные, но они быстрее остывают. Стальные радиаторы имеют высокую теплоотдачу, но они подвержены коррозии.

Самой комфортной для человеческого организма температурой в помещении принято считать 210С. Однако для хорошего крепкого сна больше подходит температура не выше 180С, поэтому немалую роль играет и назначение отапливаемого помещения. И если в зале площадью 20 м2 нужно установить 12 секций батареи, то в аналогичном спальном помещении предпочтительнее установить 10 батарей, и человеку в такой комнате будет комфортно спать. В угловом помещении такой же площади смело размещайте 16 батарей, и Вам не будет жарко. Т. е. расчёт радиаторов в помещении весьма индивидуален, и можно давать только приблизительные рекомендации, сколько секций необходимо установить в той или иной комнате. Главное, произвести установку грамотно, и тепло всегда будет в вашем доме.

Расчет радиаторов в двухтрубной системе (видео)

teplo.guru

отопление. сколько секций радиатора нужно в комнату 14 м. кв.?

Расчёт делается не на площадь — это не линолеум, а на объём!! ! Расчет проведем на примере: Имеется помещение площадью 12 квадратных метров 4 (м) * 3 (м) и высотой 2,7 метра (стандартная комната в многоэтажке советской постройки) : Первое, что нужно узнать для расчета, —объем вашего помещения. Множим длину и ширину на высоту (в метрах) (4*3*2,7) — и получаем цифру 32,4. Это и есть объем помещения в кубических метрах. Второе: для обогрева одного кубического метра в доме стандартной постройки (без металлопластиковых окон, утепления пенопластом и т. п. энергосберегающих мер) в климатических условиях Украины, Беларуси, Молдавии и европейской части России включительно с Москвой и Нижним Новгородом, необходим 41 Ватт тепловой мощности. Узнаем, сколько тепла нам потребуется, для этого умножим наш (ваш) объем V на цифру 41: V* 41=32,4 *41 Вт = 1328,4 Вт. Полученная цифра — то количество тепла, которое должны отдать радиаторы, чтобы нагреть вашу комнату. Округлим ее до 1300. Для надежности стоит увеличить полученную цифру на 20 процентов. Для этого умножим 1300 на коэффициент 1,2 — получим 1560. У любого радиатора на упаковке либо в комплектном вкладыше есть информация о тепловой мощности. Тепловая мощность — это количество тепла, которое способен отдать радиатор при охлаждении с температуры нагрева до комнатной — 20 градусов по Цельсию. Для отопления типовой комнаты в панельном доме на 1 м3 требуется 0,041 кВт тепловой энергии. Для отопления комнаты в кирпичном доме с утеплением стен (минвата, пенопласт) и установленными стеклопакетами на окнах на 1 м3 требуется 0,034 кВт тепловой энергии. Стеклопакет уменьшит потери тепла на 15-20%, соответственно можно уменьшить количество секций. Если комната угловая, то теплопотери примерно на 20% будут больше. Для помещений, построенных в соответствии с последними строительными нормами на 1 м 3 необходимо 0,020 кВт тепловой энергии. Тепловой поток одной секций чугунного радиатора типа: МС-140 -0,150 кВт МС-140М2 — 0,160 кВт Т3-140-500 — 0,170 кВт МС-140М-300 — 0,117 кВт Т-90 — 0,125 кВт Т-90-300 — 0,085 кВт Для ленивых и не дружащих с математикой: — На практике обычно используется ориентировочный расчет, исходя из того, что для отопления 10 кв. м. нормально утепленного помещения с высотой потолков до 3 м требуется 1 кВт тепловой мощности (100 Вт/кв. м) . Для угловых помещений (2 наружные стены) , помещений с большими окнами (или несколькими окнами) полученное значение увеличивают на 20-25%.

расчет теплоотдачи 1 секц на 2 кв. м. при мощности отдачи 75кВт. 1кВт = 1*С теплоносителя.

Смотря как у вас топят, в каком климате живете, какие окна стоят. У нас 8 секций на 12м, в эту зиму почти постоянно закрыт кран на батарею, и от стояка тепло. Открывали пару раз всего, нет зимы у нас в Подмосковье в этом году!

Если квартира то берите би метал частный дом алюминий . Если считать то получается 8 — 9секций. Решайте сами лучше брать с запасом кран всегда можно перекрыть. Краны ставьте Бугати это надежно

От региона зависит. Вобще, все определяется расчетом: теплопотери, потом подбор радиаторов. В примерно — споросите в фирмах, которые продают радиаторы в вашем регионе.

Смотря какое отопление центральное или своё. У меня например своё и у меня на такую комнату поставлено 10 секций и нормально, потому что я сама регулирую до какой температуры нагреть. А если у вас центральное, то надо смотреть на погодные условия и как у вас топят. Думаю 10 будет нормально.

зависит от региона, от ограждающих конструкций, Всреднем принято брать 100ватт на 1 Мкв. то есть в вашем случае 1200 ватт у секции чугунного М140 при температуре 90С теплоотдача 155ватт реальная теплоотдача чугунной секции при 60 градусах будет не более 50 Ватт. грубо 24 секции решайте сами Если вам нужно точно ТО нужен теплотехнический расчет

Позвоните на Е-климат <a rel=»nofollow» href=»http://e-klimat.ua/» target=»_blank»>http://e-klimat.ua/</a>, специалисты помогут сделать правильный выбор.

touch.otvet.mail.ru

Расчет мощности котла отопления / Новости

Прежде всего, стоит определиться с количеством тепла в единицу времени, которое должен производить котел, то есть, с его мощностью. Нужно определить необходимую для помещения мощность и количество отопительных радиаторов.

РАДИАТОРЫ

Расчет проведем на примере:

Имеется помещение площадью 12 квадратных метров 4 (м) * 3 (м) и высотой 2,7м:



Первое, что нужно узнать для расчета, — объем вашего помещения. Множим длину и ширину на высоту (в метрах) (4*3*2,7) — и получаем цифру 32,4. Это и есть объем помещения в кубических метрах.



Второе: для обогрева одного кубического метра в доме стандартной постройки (без металлопластиковых окон, утепления пенопластом и т. п. энергосберегающих мер) в климатических условиях Украины, Беларуси, Молдавии и европейской части России включительно с Москвой и Нижним Новгородом, необходим 41 Ватт тепловой мощности.



Узнаем, сколько тепла нам потребуется, для этого умножим наш (ваш) объем V на цифру 41:

V* 41=32,4 *41 Вт = 1328,4 Вт.



Полученная цифра — то количество тепла, которое должны отдать радиаторы, чтобы нагреть вашу комнату. Округлим ее до 1300.



Но как из этой цифры «получить» количество радиатров?



Очень просто: у любого радиатора на упаковке либо в комплектном вкладыше есть информация о тепловой мощности. Тепловая мощность — это количество тепла, которое способен отдать радиатор при охлаждении с температуры нагрева до комнатной — 20 градусов по Цельсию. Мощность батарей и ребер обязан знать каждый продавец специализированного магазина, либо же ее можно легко найти в интернете для интересующей вас модели.



Производители обычно завышают тепловую мощность своих изделий. Но нас интересует ориентировочное количество радиаторов.

В нашем случае мы можем ограничиться стальным панельным радиатором мощностью 1300 Вт. Однако, что делать, если вдруг на улице станет ОЧЕНЬ ХОЛОДНО?



Для надежности стоит увеличить полученную цифру на 20 процентов. Для этого умножим 1300 на коэффициент 1,2 — получим 1560. Радиаторов такой мощности не продают, поэтому округлим цифру в меньшую сторону — до 1500 Вт либо 1,5 киловатта.



Все, это та цифра, которая нам нужна. Радиатор любого типа: биметаллический, алюминиевый, чугунный, стальной, обеспечит нам обогрев комнаты в любой возможный в наших широтах мороз, если он выдает 1500 ватт тепла.



К примеру, типичная мощность ребра алюминиевого или биметаллического радиатора высотой около 60 сантиметров — 150 Ватт. Таким образом, нам понадобится 10 ребер.



Чтобы узнать количество отопительных приборов для всей квартиры, расчет проводим для каждой комнаты отдельно.



Если квартира «холодная», с большим количеством окон, тонкими стенами, на первом либо последнем этаже и т. п., для обогрева необходимо будет 47 Ватт на метр кубический, следовательно, в расчетах подставляем эту цифру вместо 41.



Если «теплая», с металлопластиковыми окнами, утеплением полов, стен, в доме, построенном с использованием современных утепляющих материалов — берем 30 Вт.



Кухня: 26,1 м. куб. – понадобится 26,1х41=1070 Вт мощности. Подойдет радиатор мощностью 1200 Вт (округлили до ближайшего с коэффициентом 1,2). Такую мощность дадут, например, 8 ребер стандартного алюминиевого радиатора высотой60 см (мощность каждого ребра около 150 ватт при температуре 70 градусов Цельсия).



Ванная: 9 м. куб. – здесь должно быть теплее – около 27 градусов. Возьмем 47 ватт по аналогии: 9х47=423 ватт. Умножим на коэффициент 1,2 (те же самые 20%) и увидим, что подойдет 500 ваттный. Это не каприз, а необходимость, ведь согласно плану  в ванной есть оконце, а это дополнительные теплопотери.



Маленькая спальня: 27,1 м. куб.х41=1111 Вт, 1200 будет как раз для комфорта (10 ребер).



Большая спальня: 37,3 м. куб.х41=1529 Втх1,2= приблизительно 1800 ватт. Это, например, 12 ребер алюминиевого радиатора.



Зал: 47,3 м. куб.х41=1939 Втх1,2= около 2400 Вт или 16 ребер радиатора мощностью 15 Вт/ребро (лучше по 8 ребер под каждым из двух окон).



Пристройка: 24 м. куб.х41=984 Втх1,2=1200 Вт (10 ребер)



Прихожая: 11,34 м. кубх41=465 Втх1,2=550 Вт (5 ребeр)



Веранда: 22 м. куб.х41=902 Втх1,2=1082 Вт (округлим до 1200 Вт, помещение угловое, 10 ребер).



Общая необходимая мощность радиаторов:



1200+500+1200+1800+2400+1200+550+1200=10050 Вт или около 10 кВт.



Если суммировать необходимые мощности для каждой комнаты, то  можно узнать, сколько киловатт должен выдавать отопительный котел



КОТЕЛ



Когда высота потолков в доме или квартире приблизительно (плюс-минус 20 cм) одинакова, легко рассчитать  и  общую необходимую мощность котла.



Например:



* Общая площадь (S) вашего помещения – 200 квадратных метров.



Высота потолков (H) – три метра (пусть в кухне и ванной – 2,80, там сделали подвесной потолок – не беда).



Умножаем площадь на высоту:



SxH = 120×3 =560  (метров кубических) – это объем (V) нашего помещения, его будем греть.



Многое зависит от утепленности вашего дома:



Мощность, необходимая для обогрева:



V(м. куб.)х41 (Вт/м. куб.) = 560 х41 = 22960 (Вт)



Округлив полученное число, узнаем, что для отопления нам понадобится мощность (но не котел!) около 23 киловатт (1кВт = 1000 Вт).



Если на внешних стенах у вас – пять сантиметров пенопласта, окна металлопластиковые со стеклом, покрытым энергосберегающей пленкой, то для того, чтобы обогреть помещение, хватит даже 30 Ватт на кубический метр:



V(м. куб.)х30 (Вт/м. куб.) = 560 х30 =16800 (Вт)=17квт



Менее мощный агрегат, конечно, будет стоить дешевле.



Если отапливаемое помещение сделано, например, из силикатного кирпича («холодный» материал), находится на первом/последнем этаже, с окнами на север, угловое, с плохой теплоизоляцией и т. п., то для комфортного обогрева придется потратить около 47-50 ватт тепла на кубический метр.



Таким образом, получим:



V(м. куб.)560х47 (Вт/м. куб.) = 26320 (Вт) – округлим до 26 кВт



Мы узнали мощность котла?



Еще нет. Полученные цифры – не совсем те, которые нам подходят. Стоит учесть поправки на качество энергоносителя и износ котла. Дело в том, что, например, природный газ может подаваться в систему со сниженным давлением, дрова для твердотопливного котла могут быть сыроватыми,уголь быть различного качества, а это заметно снижает мощность. Кроме того, с течением времени теплообменники котлов неминуемо засоряются, на них образовывается накипь, изнашиваются другие компоненты, так что КПД (коэффициент полезного действия) и мощность котла падают. Лучше перестраховаться и купить агрегат с немного завышенной (процентов на 20-30) мощностью. Расчеты показали, что вам нужен котел на 10 кВт? – берите 12квт. 15квт – берите18квт. Мощность, которая кажется «излишней», сослужит вам добрую службу, ведь вашему котлу не придется работать «на пределе», а это увеличит срок его работы.



Информация предоставлена сайтом http://energiya-tt.com.ua



www.wirbel-rus.ru
