Сколько квт нужно для отопления 1 кв м


Расчет мощности отопления коттеджа — как все сделать правильно

Отопление частного дома » Монтаж отопления » Расчет систем отопления

Как определить мощность отопления

Если вы построили собственный дом и уже готовы приступить к сооружению инженерных сетей, вам необходимо ознакомиться с некоторыми нюансами, которые будут влиять на правильность проведения монтажных работ. Давайте поговорим о системе отопления. И начнем с расчета отопления помещения.

Казалось бы, что тут можно рассчитывать — покупай котел, трубы и радиаторы, все это устанавливай и соединяй. Но не все так просто. Ведь вкладывать придется свои кровные. А правильно проведенный расчет системы позволит сэкономить немалые денежные средства.

Расчет отопительного котла

Это самый простой из расчетов, потому что мощность отопительного котла зависит от площади помещений, которые он будет отапливать. Для этого берут соотношение — 1 киловатт тепловой энергии обогревает 10 квадратных метров площади при высоте потолков не выше 3-х метров.

Берете общую площадь дома, делите на 10 и получаете мощность отопительного котла.

Эту упрощенную формулу можно использовать только для одноконтурных устройств. Для двухконтурного агрегата расчет придется проводить по-другому. Например, дом площадью 240 квадратных метров не получится обогреть настенным котлом мощностью 24 киловатта. Один отопительный контур будет работать на обогрев помещений, а второй — на подогрев воды для бытовых нужд. Поэтому мощность придется разделить на 2, и получится, что таким котлом можно отапливать дом площадью не более 120 квадратных метров.

Однако специалисты рекомендуют приобретать котлы с большей мощностью для создания небольшого запаса — 10-15% бывает достаточно. Правда, многое будет зависеть от высоты потолков.

С одноконтурным прибором все гораздо проще, но и здесь необходим небольшой задел. Например, выбирая одноконтурный котел мощностью 24 киловатта, можно гарантировать, что он спокойно обогреет дом площадью 200 квадратных метров при высоте потолков 2,5-2,6 метров.

Если потолки в доме 3 метра, то прибор сможет обогреть помещения общей площадью 170 квадратов. Вот такие манипуляции.

Расчет радиаторов отопления в квартире тоже очень важен. И здесь придется в первую очередь определить их количество, причем для каждого помещения отдельно. Для этого за основу нужно брать не площадь, а кубатуру. Если батарей будет мало, это обеспечит нехватку тепла, а значит, в комнатах всегда будет холодно. Если радиаторов будет слишком много, то за такое тепло придется заплатить больше, приобретая большее количество топлива. Так что все должно быть в меру.

Расчет радиаторов отопления условно делят на два этапа:

  1. Определение общего количества секций, необходимых для эффективного отопления помещения.
  2. Определение количества радиаторов.

При этом придется принять во внимание показатели теплоотдачи тех приборов, которые вы выбрали для установки в доме. Давайте рассмотрим один простой пример, который покажет, как подсчитать количество радиаторов.

Альтернативное подключение радиаторов отопления в автономной системе

Для примера возьмем комнату площадью 10 квадратных метров с высотой потолков 3 метра. Есть стандартный показатель, определяющий количество тепловой энергии, которой хватает для обогрева 1 кубометра пространства. Он равен 39-41 ватт. Чтобы подсчитать объем помещения, нужно умножить площадь на высоту комнаты — в нашем примере это 30 кубических метров. Теперь эту величину умножаем на 41 ватт. Итог — 1230 ватт. Это та мощность, которая потянет объем данного помещения.

Есть еще один стандартный показатель — это количество тепловой энергии, которую может выработать 1 секция радиатора. Оно равно 200 ваттам. Теперь полученную общую мощность делим на мощность одной секции —1230/200=6,15. Это и есть необходимое количество секций, которое нужно округлить в большую сторону. В итоге получается цифра «7». Значит, в этом помещении можно устанавливать радиатор с семью секциями. Вот так все просто.

Для угловых помещений расчет чугунных батарей проводят с применением дополнительного корректирующего коэффициента, который зависит от региона.

Коэффициент равен 1,1-1,3. Чтобы не ошибиться, возьмите за основу максимальный показатель. Формула получится такой — 1230х1,3/200=7,995. Округляем до 8.

Внимание! В нашем случае количество секций не такое большое. Иногда это число зашкаливает за пару десятков. Для таких случаев совет — разбивать число секций на равное количество батарей, установленных равномерно по всему зданию и в идеале под окном.

Расчет остальных материалов для отопления

Для тех, кто никогда не сталкивался с монтажом системы отопления, будет очень сложно подсчитать необходимые материалы. Минимум, что нужно, это хотя бы иметь представление, как будет проводиться разводка труб, как будет обвязываться отопительный котел, и как будут подсоединяться батареи. Поэтому перед тем как начать подсчет, необходимо изучить схему работы отопительной системы. Если вы с этим не справитесь, то лучше обратиться к специалистам.

Схемы подключения радиаторов

Какие материалы нужны для отопительной системы? Рассмотрим их на примере двухконтурного котла.

Чтобы подключить его к системе отопления дома, потребуется, как минимум, четыре шаровых крана с разъемными соединениями — по одному на каждый вход и выход двух контуров. К каждому крану по одному резьбовому переходнику, чтобы подключать его к трубопроводам. Обязательно потребуется два фильтра для механической очистки поступающей в котел воды.

Теперь переходим к обвязке радиаторов. Здесь нужны два крана (регулирующий и отсекающий), кран Маевского (для спуска воздуха), заглушка, два резьбовых переходника и два тройника для подсоединения патрубков к основной магистрали. И это комплект только на один радиатор. Чтобы подсчитать все необходимые изделия, придется умножить это на количество батарей, которые запланированы в вашем доме.

Что касается труб, то придется промерить расстояния от радиаторов до котла и полученный метраж умножить на два. Потому что многие системы работают по принципу подачи и обратки теплоносителя. Единственная проблема может возникнуть с диаметрами трубопроводов, но и здесь не все так сложно.

Во многих системах используются, в основном, трубы от 20 до 32 миллиметров в диаметре. И если ваш дом по своим размерам не очень большой, то этот показатель будет достаточным.

Заключение по теме

Как видите, расчет мощности отопления коттеджа — дело серьезное. Здесь необходимо учитывать многие параметры самого дома. Но в целом эти математические выкладки не представляют ничего сложного, если в них разобраться.

Похожие записи

Комментарии и отзывы к материалу

gidotopleniya.ru

Расчет системы отопления

Сколько энергии нужно для обогрева всего дома и отдельных помещений в нем? От этих параметров будет зависеть мощность вашей системы отопления. Ошибки в расчетах быть не должно — иначе придется либо мерзнуть зимой, либо переплачивать за ненужное тепло.

Для чего нужен тепловой расчет?

Для определения мощности источника тепла. Рассчитать отопление — значит определить мощность отопительной системы, т.е. понять, какие тепловые затарты потребуются на обогрев вашего дома.

Применительно к водяным системам отопления этот параметр означает эффективную мощность водогрейного устройства (котла), к электрическим — суммарную тепловую мощность конвекторов, к воздушному отоплению — мощность воздухонагревателя. В конечном итоге, от мощности нагревательного устройства будет зависеть и денежный расчет за отопление.

Исходные данные

Общая формула расчета отопления: знать площадь комнат и высоту потолков. Считается, что для обогрева 10 кв. м площади хорошо утепленного дома с высотой потолков 250-270 см нужен 1 кВт энергии. Таким образом, для дома площадью 200 кв. м понадобится мощность 20 кВт. Но это лишь максимально упрощенная формула, дающая приблизительное представление о количестве необходимого тепла.

Помещения без радиаторов также включают в расчет. Воздух в таких помещениях (коридоры, подсобки) все равно будет прогреваться «пассивно», за счет отопления в комнатах с радиаторами.

Поправки к общей формуле

Климатические особенности.

Их рекомендуют учитывать, если вы хотите сделать не приблизительный, а более точный расчет отопления. Например, в Подмосковье для отопления 10 кв. м площади требуется в среднем 1,2-1,5 кВт, в северных районах — 1,5-2 кВт, в южных — 0,7-0,8 кВт.

Что еще влияет на расчет тепловой мощности?

Различные факторы, которые нельзя игнорировать. Это, например, наличие чердака и подвала, количество окон (они увеличивают теплопотери), тип окон (у пластиковых стеклопакетов теплопотери минимальные), нестандартная высота потолка, количество наружных стен в помещении (чем их больше, тем больше нужно энергии на прогрев), материал, из которого сделан дом и т.п. Каждый такой фактор добавляет к общей формуле расчета корректирующий коэффициент.

Примеры различных коэффициентов:

  • Коэффициент потери тепла через окна: 1,27 (обычное окно), 1,0 (окно с двойным стеклопакетом), 0,85 (окно с тройным стеклопакетом)
  • Теплоизоляция стен: плохая теплоизоляция 1,27, хорошая теплоизоляция 0,85.
  • Соотношение площади окон и площади пола: 30% — 1, 40% — 1,1, 50% — 1,2.
  • Количество наружных стен: 1,1 (одна стена), 1,2 (две стены), 1,3 (три стены), 1,4 (четыре стены).
  • Верхнее помещение: холодный чердак — 1, теплый чердак — 0,9, отапливаемая мансарда — 0,8.
  • Высота потолков: 3 метра — 1,05; 3,5 метра — 1,1; 4 метра — 1,15; 4,5 метра — 1,2.

Что делать с полученным результатом?

Добавить еще 20%. Или, что то же самое, умножить полученный результат на 1,2. Это нужно, чтобы у обогревательного устройства был запас и оно не работало на пределе своих возможностей.

На фото: радиатор Logatrend K-Profil от компании Buderus.

Как посчитать количество радиаторов обогрева?

Узнать количество энергии, необходимое для обогрева данной комнаты. Для этого пользуетесь формулой, которую мы разбирали выше. Затем делите результат на рабочую мощность одной секции выбранного вами радиатора (этот параметр указан в техпаспорте). Он зависит от материала, из которого сделан радиатор и температуры системы. В результате получаете количество секций радиатора, необходимых для обогрева данной комнаты.

Доверять ли собственным силам?

Лучше обратиться в специальную фирму. Наиболее точный расчет необходимой тепловой мощности для вашего дома сделают профессионалы. Можно воспользоваться онлайн калькуляторами, которые есть на сайтах многих компаний. Чем больше параметров запрашивает у вас калькулятор, тем точнее будет его расчет.

В статье использованы изображения: kermi.com, buderus.ru

www.4living.ru

Расчет отопления по площади помещения — подробный разбор методов

Содержание: 1. Простые вычисления по площади 2. Рассмотрим метод вычислений для комнат с высокими потолками 3. Дополнительные параметры, которые нужно учесть 4. Специфика и другие особенности 5. Климатические зоны тоже важны 6. Выводы

Если у вас возникла необходимость замены старых, вышедших из строя радиаторов, или же вы собираетесь произвести установку новой системы в строящемся доме, следует знать, как произвести расчет отопления по площади помещения.

Чтобы работа системы была эффективной, следует точно определить количество секций устанавливаемых радиаторов, чтобы теплоотдача и прогревание были оптимальными.

Если секций будет недостаточно, то комната никогда не прогреется должным образом, а большое их количество приведет к неэкономному и чрезмерному расходованию тепла, и соответственно пагубно скажется на ваших финансах и бютжете. Потребности помещений стандартного типа и планировки можно определить с помощью довольно простых расчетов, а чтобы добиться большей точности, необходимо обязательно учитывать и некоторые дополнительные параметры и особенности.

Простые вычисления по площади

Вычислить величину батарей отопления для определенного помещения можно, ориентируясь на его площадь. Это самый простой способ – использовать сантехнические нормы, которые предписывают, что тепловой мощности 100 Вт в час нужно для обогрева 1 кв.м. Надо помнить, что этот метод используется для помещений, у которых потолки стандартной высоты (2,5-2,7 метра), а результат получается несколько завышенным. К тому же он не учитывает таких особенностей, как:

  • число окон и тип стеклопакетов на них;
  • количество в комнате наружных стен;
  • толщина стен здания и из какого материала они состоят;
  • тип и толщина использованного утеплителя;
  • диапазон температур в данной климатической зоне.

Тепло, которое для обогрева комнаты должны давать радиаторы: площадь следует умножить на тепловую мощность (100 Вт). К примеру, для комнаты в 18 кв.м требуется такая мощность батареи отопления:

18 кв.м х 100 Вт = 1800 Вт

То есть, в час для обогрева 18-ти квадратных метров необходимо 1,8 кВт мощности. Этот результат надо поделить на количество тепла, которое в час выделяет секция отопительного радиатора. Если данные в его паспорте указывают, что это составляет 170 Вт, то следующий этап вычислений выглядит так:

1800 Вт / 170 Вт = 10,59

Это число надо округлить до целого (обычно округляется в большую сторону) – получится 11. То есть, чтобы в комнате температура в отопительный сезон была оптимальной, необходимо установить радиатор отопления с 11-ю секциями.

Такой метод подходит только для вычисления величины батареи в помещениях с центральным отоплением, где температура теплоносителя не выше 70 градусов Цельсия.

Есть и более простой способ, который можно применять для обычных условий квартир панельных домов. В этом приблизительном расчете учитывается, что для обогрева 1,8 кв.м площади нужна одна секция. Другими словами, площадь помещения надо разделить на 1,8. Например, при площади 25 кв.м необходимо 14 частей:

25 кв.м / 1,8 кв.м = 13,89

Но такой метод расчета неприемлем для радиатора пониженной или повышенной мощности (когда средняя отдача одной секции варьируется в пределах от 120 до 200 Вт).

Рассмотрим метод вычислений для комнат с высокими потолками

Однако расчет отопления по площади не позволяет верно определить количество секций для комнат с потолками выше 3 метров. В этом случае надо применять формулу, учитывающую объем помещения. Для обогрева каждого кубического метра объема по рекомендациям СНИП необходим 41 Вт тепла. Так, для комнаты с потолками высотой 3 м и площадью 24 кв.м, расчет будет следующим:

24 кв.м х 3 м = 72 куб.м (объем комнаты).

72 куб.м х 41 Вт = 2952 Вт (мощность батареи для обогрева помещения).

Теперь следует узнать количество секций. В случае, если в документации радиатора указано, что теплоотдача одной его части в час составляет 180 Вт, надо разделить на это число найденную мощность батареи:

2952 Вт / 180 Вт = 16,4

Это число округляется до целого – получается, 17 секций, чтобы обогреть комнату объемом 72 куб.м.

Путём не сложных вычислений можно с лёгкостью определить нужные вам данные.

Дополнительные параметры, которые нужно учесть

Произведя примерный расчет количества секций радиаторов отопления для своей квартиры, не забудьте его откорректировать, приняв во внимание особенности помещения. Их нужно учитывать следующим образом:

  • для угловой комнаты (две стены выходят на улицу) с одним окном мощность радиатора надо увеличить на 20%, а при двух окнах – на 30%;
  • если радиатор монтируется в нише под окном, его теплоотдача снизится, это компенсируется увеличением мощности на 5%;
  • на 10% следует увеличить, если окна выходят на северную либо северо-восточную сторону;
  • экран, для красоты закрывающий радиаторы, «крадет» 15% их теплоотдачи, которые также надо учесть при расчете.

В самом начале следует рассчитать общее значение необходимой для помещения тепловой мощности, учитывая все наличествующие параметры и факторы. И лишь затем разделить это значение на количество тепла, которое выделяет в час одна секция. Результат при дробном значении, как правило, округляется до целого в большую сторону.

Специфика и другие особенности

Также возможна и другая специфика у помещений, для которых делается расчет, не все же они похожи и совершенно одинаковы. Это могут быть такие показатели как:

  • температура теплоносителя меньше 70 градусов – число частей соответственно предстоит увеличить;
  • отсутствие двери в проеме между двумя помещениями. Тогда требуется подсчитать общую площадь обоих помещений, чтобы вычислить количество радиаторов для оптимального обогрева;
  • установленные на окнах стеклопакеты препятствуют потере тепла, следовательно, можно монтировать меньше секций батареи.

При замене старых чугунных батарей, которые обеспечивали нормальную температуру в комнате, на новые алюминиевые или биметаллические, калькуляция весьма проста. Умножитьте теплоотдачу одной чугунной секции (в среднем 150 Вт). Результат разделите на количество тепла одной новой части.

Климатические зоны тоже важны

Не для кого ни секрет, что в разных климатических зонах имеется разная потребность в обогреве, поэтому при проектировании проекта необходимо учитывать и эти показатели.

Климатические зоны также имеют свои коэффициенты:

  • средняя полоса России имеет коэффициент 1,00, поэтому он не используется;
  • северные и восточные регионы: 1,6;
  • южные полосы: 0,7-0,9 (учитываются минимальные и среднегодовые температуры в регионе).

Данный коэффициент необходимо умножить на общую тепловую мощность, а полученный результат разделить на теплоотдачу одной части.

Выводы

Таким образом, расчет отопления по площади особых трудностей не представляет. Достаточно немного посидеть, разобраться и спокойно посчитать. С его помощью каждый владелец квартиры или дома может легко определить величину радиатора, который следует установить в комнате, кухне, ванной или в любом другом месте.

Если вы сомневаетесь в своих силах и знаниях — доверьте монтаж системы профессионалам. Лучше заплатить один раз профессионалам, чем сделать неправильно, демонтировать и повторно приступить к работе. Или же не сделать ничего вообще.

В продолжение темы: качественные межкомнатные двери www.dveri-tmk.ru помогут сохранить тепло в вашем доме или квартире. И упростить расчёты по площади отопления.

otopleniedomov.com

Как рассчитать мощность котла для отопления дома - газового, электрического, твердотопливного

Главнейшая характеристика, учитываемая при покупке котлов отопления, как газовых, так и электрических или твердотопливных — это их мощность. Поэтому многих потребителей, собирающихся приобрести теплогенератор для системы обогрева помещения, волнует вопрос, как рассчитать мощность котла, исходя из площади помещений и прочих данных. Об этом речь в следующих строках.

Параметры расчёта. Что необходимо учитывать

Но для начала разберёмся, что из себя вообще представляет эта столь важная величина, а главное, почему она так важна.

В сущности, описываемая характеристика теплового генератора, работающего на любом виде топлива, показывает его производительность — то есть, какой площади помещение он сможет обогреть вместе с отопительным контуром.

Например, отопительный аппарат с величиной мощности в 3 – 5 кВт способен, как правило, «охватить» теплом однокомнатную или даже двухкомнатную квартиру, а также дом площадью до 50 кв. м. Установка со значением 7 – 10 кВт «потянет» на трёхкомнатное жильё площадью до 100 кв. м.

Иными словами, обычно принимают мощность, равную примерно десятой доле всей отапливаемой площади (в кВт). Но это только в самом общем случае. Для получения конкретного значения нужен расчёт. В вычислениях должны учитываться различные факторы. Перечислим их:

  • Общая отапливаемая площадь.
  • Регион, где действует рассчитываемое отопление.
  • Стены дома, их теплоизоляция.
  • Теплопотери крыши.
  • Вид топлива котла.

А теперь непосредственно поговорим о расчёте мощности применительно к разным видам котлов: газовым, электрическим и твердотопливным.

Газовые котлы

Исходя из вышесказанного, мощность котельного оборудования для отопления рассчитывается по одной достаточно простой формуле:

N котла = S х N уд. / 10.

Здесь значения величин расшифровываются так:

  • N котла — мощность данного конкретного агрегата;
  • S — полная сумма площадей всех отапливаемых системой помещений;
  • N уд. – удельная величина теплового генератора, требуемая для прогрева 10 кв. м. площади помещения.

Один из главных определяющих факторов для расчёта — это климатическая зона, регион, где используется это оборудование. То есть расчёт мощности твердотопливного котла ведётся со ссылкой на конкретные климатические условия.

Что характерно, если когда-то, во время существования ещё советских норм назначения мощности отопительной установки, считали 1 кВт. всегда равным 10 кв. метрам, то сегодня крайне необходимо производить точный расчёт для реальных условий.

При этом нужно принимать следующие значения N уд.

  • N уд. = 1,7 – 1,8 кВт на 10 кв. метров площади — для районов Севера и Сибири.
  • N уд. = 1,3 – 1,5 кВт на 10 кв. метров площади — для районов средней полосы.
  • N уд. = 0,7 – 0,8 кВт на 10 кв. метров площади — для южных районов.

Для примера сделаем расчёт мощности твердотопливного котла отопления относительно Сибирского региона, где зимние морозы порой достигают -35 градусов по Цельсию. Возьмём N уд. = 1,8 кВт. Тогда для отопления дома общей площадью 100 кв. м. понадобится установка с характеристикой следующей расчётной величины:

N котла = 100 кв. м. х 1,8 / 10 = 18 кВт.

Как видим, примерное отношение количества киловатт к площади как один к десяти здесь не имеет силу.

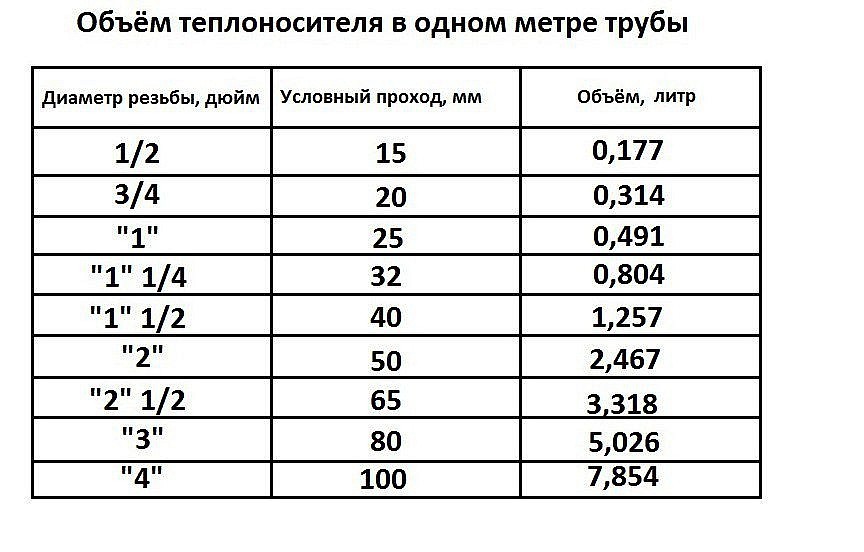

Важно знать! Если известно, сколько киловатт у конкретной установки на твёрдом топливе, можно посчитать тот объём теплоносителя, иными словами, объём воды, который необходим для наполнения системы. Для этого просто достаточно полученную N теплогенератора умножить на 15.

В нашем случае объём воды в системе отопления равен 18 х 15 = 270 литров.

Однако учёта климатической составляющей для расчёта силовой характеристики теплогенератора в ряде случаев недостаточно. Необходимо помнить, что могут иметь место тепловые потери из-за определённой конструкции помещений. Прежде всего, нужно учитывать, каковы стены жилого помещения. Насколько утеплён дом — этот фактор имеет большое значение. Также важно учитывать строение крыши.

Газовый котел в деревянном доме

В целом можно воспользоваться специальным коэффициентом, на который нужно умножить полученную по нашей формуле мощность.

Этот коэффициент имеет такие приближённые значения:

  • К = 1, если дому более 15 лет, а стены выполнены из кирпича, пеноблоков или дерева, причём стены утеплены;
  • К = 1.5, если стены не утеплены;
  • К = 1.8, если, кроме неутеплённых стен, у дома плохая крыша, которая пропускает тепло;
  • К = 0. 6 у современного дома с утеплением.

Предположим, в нашем случае дому 20 лет, он выстроен из кирпича и хорошо утеплён. Тогда мощность, рассчитанная в нашем примере, остаётся прежней:

N котла = 18х1 = 18 кВт.

Если же котёл устанавливается в квартире, то здесь необходимо учесть подобный коэффициент. Но для обычной квартиры, если она не на первом или последнем этаже, К будет равен 0,7. Если же квартира на первом или последнем этаже, то следует принять К = 1,1.

Далее перейдём к рассмотрению случая с другим видом топлива.

Как рассчитать мощность для электрокотлов

Электрические котлы используются для отопления нечасто. Основная причина в том, что электроэнергия сегодня слишком дорога, а максимальная мощность таких установок невысока. К тому же, возможны сбои и долговременные отключения электричества в сети.

Расчёт здесь можно произвести по той же формуле:

N котла = S х N уд. / 10,

после чего следует умножить полученный показатель на необходимые коэффициенты, о них мы уже писали.

Однако есть и другой, более точный в этом случае, метод. Укажем его.

Этот способ основывается на том, что первоначально берётся величина 40 Вт. Данная величина означает, что столько мощности без учёта дополнительных факторов необходимо для прогрева 1 м3. Далее расчёт ведётся так. Поскольку окна и двери являются источниками теплопотерь, то нужно прибавлять на каждое окно 100 Вт, а на дверь — 200 Вт.

На последнем этапе учитывают те же самые коэффициенты, о которых уже упоминалось выше.

Для примера рассчитаем таким способом мощность электрического котла, устанавливаемого в доме 80 м2 с высотой потолков 3 м, с пятью окнами и одной дверью.

N котла = 40х80х3+500+200=10300 Вт, или приближенно 10 кВт.

Если расчёт ведётся для квартиры на третьем этаже, необходимо полученную величину умножить, как уже говорилось, на понижающий коэффициент. Тогда N котла = 10х0.7=7 кВт.

Теперь поговорим о твердотопливных котлах.

Для твердотопливных

Этот вид оборудования, как ясно из названия, отличается использованием для отопления твёрдого топлива. Преимущества таких агрегатов очевидны большей частью в отдалённых посёлках и дачных обществах, где нет газопроводов. В качестве твёрдого топлива используются обычно дрова или пеллеты — прессованная стружка.

Методика расчёта мощности твердотопливных котлов идентична приведённой выше методике, характерной для газовых котлов отопления. Иными словами, расчёт ведётся по формуле:

N котла = S х N уд. / 10.

После расчёта силового показателя по этой формуле, его также умножают на приведённые выше коэффициенты.

Однако в этом случае необходимо учесть тот факт, что у твердотопливного котла низкий КПД. Поэтому после расчёта описанным методом следует прибавить запас мощности примерно 20%. Впрочем, если в системе отопления планируется использовать тепловой аккумулятор в виде ёмкости для накопления теплоносителя, то можно оставить расчётную величину.

Чертеж твердотопливного котла расчетной мощности

Перебор и недобор

Напоследок отметим, что установка котла для отопления без предварительного расчёта его мощности может привести к двум нежелательным ситуациям:

  1. Мощность котла ниже необходимой для отопления имеющихся помещений.
  2. Мощность котла больше, чем необходимо для обогрева имеющихся помещений.

В первом случае, помимо того, что дома будет постоянно холодно, сам агрегат может выйти из строя из-за постоянных перегрузок. А расход горючего окажется неоправданно большим. Переустановка котла на новый сопряжена с большими материальными расходами и трудностями при демонтаже, стоит ли говорить о моральных издержках? Вот почему так важно правильно рассчитать мощность агрегата!

Во втором случае не всё так плачевно. Избыточная мощность котла, в основном, просто доставляет неудобство. Во-первых, это ощущение излишне потраченных денег на дорогой агрегат. Во-вторых, как ни странно, слишком мощный агрегат, работающий постоянно вполсилы, снижает свой КПД и быстро изнашивается. К тому же, много топлива будет расходоваться впустую.

Как видим, во втором случае тоже есть существенные минусы. Однако здесь ситуацию можно исправить, если, скажем, добавить котлу функцию обогрева горячего водоснабжения. В любом случае, конечное решение за потребителем.

Итак, мы рассмотрели способы расчёта мощности котла отопления. Указанные рекомендации должны помочь потребителям во время сложного процесса выбора и приобретения отопительного агрегата.

  • Автор: Владимир Молотилов

legkovmeste.ru

Правильный и четкий расчет секций радиаторов отопления способен создать тепло и уют в любом доме

Выбирая батареи для Вашего дома, не забудьте правильно произвести подсчет секций радиатора отопления, поскольку маленькое их количество не сможет обогреть помещение, а наоборот – излишнее количество создаст жару. Чтобы избежать и одной и другой проблемы – нужно правильно подсчитывать их количество.

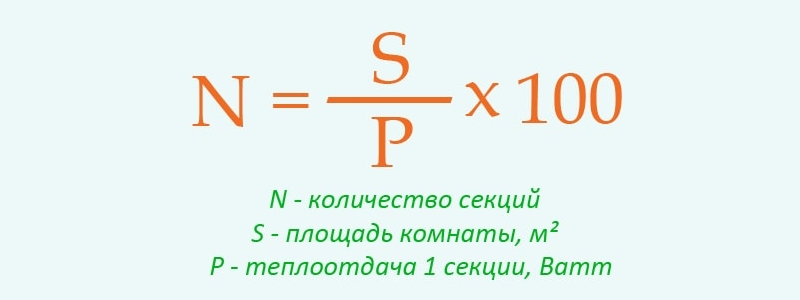

Как нужно рассчитывать секции радиаторов отопления?

Блоки можно посчитать, исходя из площади комнаты. По стандартам необходимо на один квадратный метр 100 Вт мощности тепла. Подсчитываем сначала квадратуру комнаты и потом умножаем ее на 100 Вт. Полученный результат мы должны разделить на теплоотдачу, которую сможет отдавать одна секция.

Обычно их производители пишут в техническом описании радиаторов. В среднем теплоотдача составляет 170 Вт на один блок. Разделив результат, который мы получили на теплоотдачу, мы получаем число наборных элементов батареи. Если при подсчете число получается не целым, то округляем его в большую сторону для спален и залов, для кухонь – можно округлить в меньшую сторону, поскольку там и так всегда достаточно жарко от печки.

При расчете секций радиаторов отопления, нужно обращать внимание не только на квадратуру, но и на тип самого радиатора. Они бывают: чугунные, биметаллические, алюминиевые и штампованные. Самым идеальным вариантом для дома считаются чугунные батареи, которые способны выдерживать высокое давление системы, отлично отдавать тепло, и при этом еще и защищены от коррозии.


Как рассчитать отопление частных домов, исходя из объема?

Принцип расчета по этому принципу похож на расчет по площади. Сначала нужно вычислить общую потребность в тепле и только после этого рассчитывать нужное количество блоков.

Например, посчитаем, сколько понадобится блоков для комнаты, площадью в 20 квадратов и высотой потолков в 3 метра. Рассчитываем объем помещения (20х3=60 куб.м). Теперь подсчитываем тепловую мощность (60х41 Вт=2460 Вт).

Теперь считаем блоки. Делим полученные данные на теплоотдачу одной из секций (берем среднюю теплоотдачу – 170 Вт). 2460/170Вт = 14,47. Округляем в большую сторону и получаем 15 секций.

Расчет отопления помещения и его основные нюансы

При расчете тепла нужно учитывать и нюансы, поскольку стандартного расчете как такового нет. Если у Вас в квартире пластиковые окна с наружным утеплением, то всю квадратуру помещения нужно умножать не на 41 Вт, а на 34 Вт в расчете на один метр кубический.

Не стоит производить расчет отопления частного дома по максимальной теплоотдаче, которую пишут производители на упаковках, поскольку как показывает практика, практически всегда эти показатели завышены.

как рассчитать мощность радиатора
расчет мощности радиатора

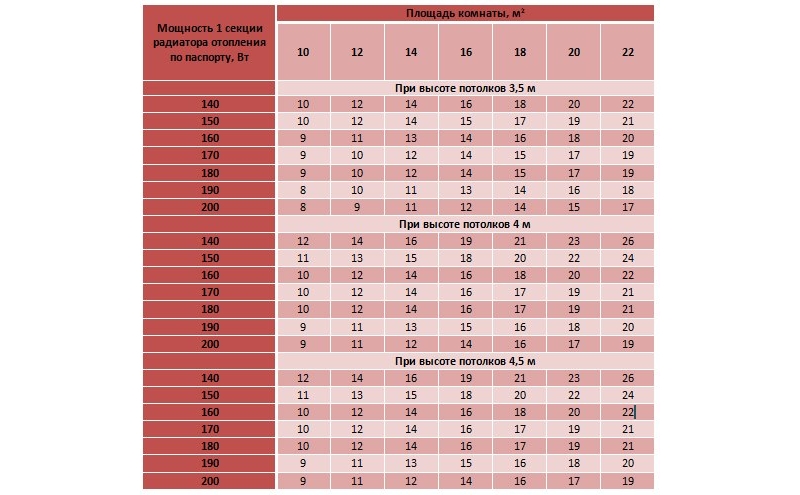

таблица расчета мощности радиаторов известных производителей
таблица расчета мощности нагрева радиаторов



Чтобы получить более точные расчеты для отопления помещения, ориентируйтесь на показатель теплоотдачи (минимальный), указанный в паспорте.

Если в помещении высота потолка выше 3-х метров, то тепловую мощность каждого блока стоит самостоятельно пропорционально увеличить. При установленных в помещении пластиковых окнах, рассчитывая количество секций, стоит брать мощность каждого блока на 10-20% ниже максимальной, указанной в паспорте.

Если в комнате находятся два окна, тогда нужно устанавливать блоки под каждым из них, однако при таком расчете отопления для частного дома учтите то, что суммарная мощность тепла всех секций должна быть больше его номинальной мощности в 1,6-1,7 раза.

Некоторые люди допускают серьезную ошибку при расчете отопления помещения, считая количество блоков в зависимости от общей площади дома. Этот подсчет неправильный, считать количество секций нужно для каждой комнаты отдельно.

Если при подсчёте Вы получили не точную цифру, а которую нужно округлить, то округляйте лучше в большую сторону. При избыточном отоплении Вы можете просто открыть окно и проветрить, а если же не хватит одного блока, то придется докупать секции и снова приглашать мастера, а это отразится на Вашем бюджете. Также читайте о дизельных тепловых пушках.

Посчитав правильно количество блоков, необходимое для комнат, Вы всегда сможете насладиться уютом и теплом в квартире даже в самые суровые зимние дни. Если же секций будет мало, то в доме будет сыро и холодно, так что это не тот пункт ремонта, на котором можно сэкономить.

Расчет секций алюминиевых радиаторов на квадратный метр

Здесь вы узнаете про расчет секций алюминиевых радиаторов на квадратный метр: сколько нужно батарей на комнату и частный дом, пример вычисления максимального количества обогревателей на необходимою площадь.

Мало знать, что алюминиевые батареи обладают высоким уровнем теплоотдачи.

Перед их установкой обязательно нужно произвести расчет, какое именно их количество должно быть в каждом отдельном помещении.

Только зная, сколько алюминиевых радиаторов нужно на 1 м2, можно с уверенностью покупать необходимое количество секций.

Расчет секций алюминиевых радиаторов на квадратный метр

Как правило, производителями заранее просчитаны нормы мощности батарей из алюминия, которые зависят от таких параметров, как высота потолков и площадь помещения. Так считается, что на то, чтобы нагреть 1 м2 комнаты с потолком до 3 м высоты потребует тепловая мощность в 100 Вт.

Эти цифры приблизительны, так как расчет алюминиевых радиаторов отопления по площади в данном случае не предусматривает возможных теплопотерь в помещении или более высокие или низкие потолки. Это общепринятые строительные нормы, которые указывают в техпаспорте своей продукции производители.

Кроме них:

  1. Немалую важность играет параметр тепловой мощности одного ребра радиатора. Для алюминиевого обогревателя она составляет 180-190 Вт.
  2. Температура носителя так же должна учитываться. Ее можно узнать в управляющем тепловом хозяйстве, если отопление централизованное, либо измерить самостоятельно в автономной системе. Для алюминиевых батарей показатель равен 100-130 градусам. Разделив температуру на тепловую мощность радиатора, получается, что для обогрева 1 м2 потребуется 0.55 секций.
  3. В том случае, если высота потолков «переросла» классические стандарты, то необходимо применять специальный коэффициент:
    • если потолок равен 3 м, то параметры умножаются на 1.05;
    • при высоте 3.5 м он составляет 1.1;
    • при показателе 4 м – это 1.15;
    • высота стены 4.5 м – коэффициент равен 1.2.
  4. Можно воспользоваться таблицей, которую предоставляют производители к своей продукции.


Сколько нужно секций алюминиевого радиатора?

Расчет количества секций алюминиевого радиатора производится по форме, подходящей для обогревателей любого типа:

Q = S х100 х k/P

В данном случае:

  • S – площадь помещения, где требуется установка батареи;
  • k – коэффициент корректировки показателя 100 Вт/м2 в зависимости от высоты потолка;
  • P – мощность одного элемента радиатора.

При расчете количества секций алюминиевых радиаторов отопления получается, что в помещении площадью 20 м2 при высоте потолка 2.7 м для алюминиевого радиатора с мощностью одной секции 0.138 кВт потребуется 14 секций.

Q = 20 х 100 / 0.138 = 14.49

В данном примере коэффициент не применяется, так как высота потолка менее 3 м. Но даже такой секций алюминиевых радиаторов отопления не будут верными, так как не взяты во внимание возможные теплопотери помещения. Следует учитывать, что в зависимости от того, сколько в комнате окон, является ли она угловой и есть ли в ней балкон: все это указывает на количество источников теплопотерь.

Делая расчет алюминиевых радиаторов по площади помещения, следует в формуле учитывать процент потери тепла в зависимости от того, где они будут установлены:

  • если они закреплены под подоконником, то потери составят до 4%;
  • установка в нише моментально увеличивает этот показатель до 7%;
  • если алюминиевый радиатор для красоты прикрыть с одной стороны экраном, то потери составят до 7-8%;
  • закрытый экраном полностью, он будет терять до 25%, что делает его в принципе малорентабельным.

Это далеко не все показатели, которые следует учесть при установке алюминиевых батарей.

Пример расчета

Если рассчитывать, сколько секций алюминиевого радиатора надо на комнату площадью 20 м2 при норме 100 Вт/м2, то так же следует вносить корректировочные коэффициенты потери тепла:

  • каждое окно добавляет к показателю 0.2 кВт;
  • дверь «обходится» в 0.1 кВт.

Если предполагается, что радиатор будет размещен под подоконником, то корректирующий коэффициент составит 1.04, а сама формула будет выглядеть следующим образом:

Q = (20 х 100 + 0,2 + 0,1) х 1,3 х 1,04 / 72 = 37,56

Где:

  • первый показатель – это площадь комнаты;
  • второй – стандартное количество Вт на м2;
  • третий и четвертый указывают на то, что в комнате по одному окну и двери;
  • следующий показатель – это уровень теплоотдачи алюминиевого радиатора в кВт;
  • шестой – корректирующий коэффициент касаемо расположения батареи.

Все следует разделить на теплоотдачу одного ребра обогревателя. Его можно определить из таблицы от производителя, где указаны коэффициенты нагрева носителя по отношению к мощности устройства. Средний показатель для одного ребра равен 180 Вт, а корректировка – 0.4. Таким образом, умножив эти цифры, получается, что 72 Вт дает одна секция при нагреве воды до +60 градусов.

Так как округление производится в большую сторону, то максимальное количество секций в алюминиевом радиаторе конкретно для этого помещения составит 38 ребер. Для улучшения работы конструкции, ее следует разделить на 2 части по 19 ребер каждая.

Вычисление по объему

Если производить подобные вычисления, то потребуются обратиться к нормативам, установленным в СНиП. В них учитываются не только показатели радиатора, но и то, из какого материала построено здание.

Например, для дома из кирпича нормой для 1 м2 будет 34 Вт, а для панельных строений – 41 Вт. Чтобы рассчитать количество секций батареи по объему помещения, следует: объем помещения умножить на нормы теплозатрат и разделить на теплоотдачу 1 секции.

Например:

  1. Чтобы высчитать объем комнаты площадью 16 м2, нужно умножить этот показатель на высоту потолков, например, 3 м (16х3 = 43 м3).
  2. Норма тепла для кирпичного здания = 34 Вт, чтобы узнать какое требуется количество для данной комнаты, 48 м3 х 34 Вт (для панельного дома на 41 Вт) = 1632 Вт.
  3. Определяем, сколько требуется секций при мощности радиатора, например, 140 Вт. Для этого 1632 Вт/ 140 Вт =11.66.

Округлив этот показатель, получаем результат, что для комнаты объемом 48 м3 требуется алюминиевый радиатор из 12 секций.

Тепловая мощность 1 секции

Как правило, производители указывают в технических характеристиках обогревателей средние показатели теплоотдачи. Так для обогревателей из алюминия он составляет 1.9-2.0 м2. Чтобы высчитать, какое количество секций потребуется, нужно площадь помещения разделить на этот коэффициент.

Например, для той же комнаты площадью 16 м2 потребуется 8 секций, так как 16/ 2 = 8.

Эти расчеты приблизительные и использовать их без учета теплопотерь и реальных условий размещения батареи нельзя, так как можно получить после монтажа конструкции холодную комнату.

Чтобы получить самые точные показатели, придется рассчитать количество тепла, которое необходимо для обогрева конкретной жилой площади. Для этого придется учитывать многие корректирующие коэффициенты. Особенно важен такой подход, когда требуется расчет алюминиевых радиаторов отопления для частного дома.

Формула, необходимая для этого выглядит следующим образом:

КТ = 100Вт/м2 х S х К1 х К2 х К3 х К4 х К5 х К6 х К7

  1. КТ – это то количество тепла, которое требуется данному помещению.
  2. S – площадь.
  3. К1 – обозначение коэффициента для остекленного окна. Для стандартного двойного остекления он равен 1.27, для двойного стеклопакета – 1.0, а для тройного – 0.85.
  4. К2 – это коэффициент уровня утепления стены. Для неутепленной панели он = 1.27, для кирпичной стены с кладкой в один слой = 1.0, а в два кирпича = 0.85.
  5. К3 – это соотношение площади, занимаемой окном и полом.Когда между ними:
    • 50% — коэффициент составляет 1.2;
    • 40% — 1.1;
    • 30% — 1.0;
    • 20% — 0.9;
    • 10% — 0.8.
  6. К4 – это коэффициент, учитывающий температуру воздуха по СНиП в самые холодные дни года:
    • +35 = 1.5;
    • +25 = 1.2;
    • +20 = 1.1;
    • +15 = 0.9;
    • +10 = 0.7.
  7. К5 указывает на корректировку при наличии наружных стен.Например:
    • когда она одна, показатель равен 1.1;
    • две наружные стены – 1.2;
    • 3 стены – 1.3;
    • все четыре стены – 1.4.
  8. К6 учитывает наличие помещения над комнатой, для которой производятся расчеты.При наличии:
    • неотапливаемого чердака – коэффициент 1. 0;
    • чердак с обогревом – 0.9;
    • жилая комната – 0.8.
  9. К7 – это коэффициент, который указывает на высоту потолка в комнате:
    • 2.5 м = 1.0;
    • 3.0 м = 1.05;
    • 3.5 м = 1.1;
    • 4.0 м = 1.15;
    • 4.5 м = 1.2.

Если применить эту формулу, то можно предусмотреть и учесть практически все нюансы, которые могут повлиять на обогрев жилой площади. Сделав расчет по ней, можно быть точно уверенным, что полученный результат указывает на оптимальное количество секций алюминиевого радиатора для конкретного помещения.

Какой бы принцип расчетов ни был предпринят, важно сделать его в целом, так как правильно подобранные батареи позволяют не только наслаждаться теплом, но и значительно экономят на энергозатратах. Последнее особенно важно в условиях постоянно растущих тарифов.

Полезное видео

Точный расчет количества радиаторов (секций) отопления

Можно провести расчет радиаторов отопления по площади, с помощью калькулятора, размещенного на каком-либо сайте. Но данные не будут точными. Калькуляторов (программ) расчета секций радиаторов отопления много, но точную информацию можно получить только в том случае, если провести расчет вручную индивидуально для каждого помещения.

Упрощенные варианты расчета радиаторов отопления в доме

Первый способ: Расчет по объему комнат

Он прописан в положениях СНиП и применим для панельных домов, Правила предлагают в качестве нормы взять 41 Вт мощности отопления на один кубический метр отапливаемого помещения. Чтобы рассчитать количество необходимых секций достаточно объем комнаты разделить на мощность одной секции устанавливаемых радиаторов (этот параметр указывается производителем в сопроводительной технической документации).

Второй способ: Расчет по площади помещений

Данный способ расчета ориентирован на помещения с потолками до 2500 мм, и за норму берется 100 Вт мощности на один квадрат площади. Для расчёта количества секций необходимо разделить площадь помещения на мощность одной секции (указывается в технической документации радиаторов).

Примерный расчет количества секций радиатора для типового помещения

N=S/P*100, где:

  • N — Количество секций (дробная часть округляется по правилам математического округления))
  • S — Площадь комнаты в м2
  • P — Теплоотдача 1 секции, Ватт

Для этих вариантов расчета применим ряд поправок. Например, если в помещении имеется балкон, или более двух окон, или оно находится на углу здания, то к полученному количеству секций рекомендуется приплюсовать еще 20%. Если при расчете получается конечный результат (количество секций) дробное число, то его следует округлять до целого в большую сторону.

Обратите внимание: полученное значение рассчитано для идеальных условий. То есть, в доме нет дополнительных теплопотерь, сама система отопления работает эффективно, окна и двери герметично закрываются, а соседние помещения также отапливаются. В реальных условиях секций может потребоваться больше.

Точный расчет необходимого количества секций радиаторов

Выше приведены упрощенные способы расчета радиаторов, которые актуальны для типовых квартир со стандартными параметрами. С их помощью получить адекватный результат для частных жилых домов и квартир в современных новостройках нереально. Для этого следует использовать специальную формулу:
КТ = 100Вт/м2 * S * К1 * К2 * К3 * К4 * К5 * К6 * К7,

Где за основу также берется норма в 100 Вт на квадратный метр, общая площадь помещения и дополняется коэффициентами, значения которых приведены ниже:

K1 — коэффициент, учитывающий остекление оконных проемов:

  • для окон с обычным двойным остеклением: 1.27;
  • для окон с двойным стеклопакетом: 1.0;
  • для окон с тройным стеклопакетом: 0.85;

K2 — коэффициент теплоизоляции стен:

  • низкая степень теплоизоляции: 1. 27;
  • хорошая теплоизоляция (кладка в два крипича или слой утеплителя): 1.0;
  • высокая степень теплоизоляции: 0.85;

K3 — соотношение площади окон и пола в помещении:

  • 50%: 1.2;
  • 40%: 1.1;
  • 30%: 1.0;
  • 20%: 0.9;
  • 10%: 0.8;

K4 — коэффициент, позволяющий учесть среднюю температуру воздуха в самую холодную неделю года:

  • для -35°C: 1.5;
  • для -25°C: 1.3;
  • для -20°C: 1.1;
  • для -15°C: 0.9;
  • для -10°C: 0.7;

K5 — корректирует потребность в тепле с учетом количества наружных стен:

  • одна стена: 1.1;
  • две стены: 1.2;
  • три стены: 1.3;
  • четыре стены: 1.4;

K6 — учет типа помещения, которое расположено выше:

  • холодный чердак: 1. 0;
  • отапливаемый чердак: 1.0;
  • отапливаемое жилое помещение: 1.0;

K7 — коэффициент, учитывающий высоту потолков:

  • при 2.5 м: 1.0;
  • при 3.0 м: 1.05;
  • при 3.5 м: 1.1;
  • при 4.0 м: 1.15;
  • при 4.5 м: 1.2;

По этой формуле вы сможете рассчитать общее количества тепла, необходимого для того или иного помещения. Для определения количества секций радиаторов, вам необходимо полученный результат разделить на мощность одной секции.


Как рассчитать количество секций радиатора? точный расчет.

Система отопления имеет не маловажную роль в обустройстве помещения жилого или нежилого назначения.

В общем, на этот фактор влияет несколько моментов:



1. Во-первых, необходимо учитывать площадь отапливаемого пространства.

2. Во-вторых, наличие и количество оконных и дверных проемов в помещении.

3. В-третьих, размер радиатора.

4. В-четвертых, статус помещения в зависимости от его назначения.


В процесс подготовительной работы при установке систем отопления входит правильный расчет размера радиатора необходимых для данного помещения.

Как рассчитать количество секций радиатора, согласно плану?



Правильные вычисления помогут решить множество проблем, которые всплывут только после монтажа. Например, если установить количество батарей, недостаточное для эффективной работы, то энергии ими выделяемой будет не достаточно для обеспечения необходимого температурного режима.

И напротив, если применять радиаторы с превышением нормы, это повлечет завышенные расходы на отопление. Для стандартного помещения расчеты представляют собой простой процесс, доступный каждому.



Вариант № 1. Расчет с учетом площади отапливаемого помещения



Не сложные предварительные вычисления можно провести, ориентируясь на площадь помещений. Этот способ рассчитан для помещений с высотой  2.4 – 2.6 метра. По нормам для обогрева помещений с низким потолком необходимо 100Вт на квадратный метр.

Чтобы рассчитать количество расходуемой мощности, необходимо умножить данный показатель на площадь жилой комнаты. Стандартная комната в 18 кв.м. потребует 1.8 кВт тепловой энергии.

При этом расчет количества секторов батарей обеспечит рациональное использование ресурсов. Чтобы рассчитать необходимый размер радиатора (в секциях) полученный результат мощности делим на теплоотдачу устройства. Эти показатели отмечаются производителем непосредственно на радиаторных секциях.

Например, стандартный расход равен 170 Вт. В нашем случае расчет будет выглядеть так: 1800Вт / 170 Вт получает 10.6. Дробный показатель округляем в сторону большего. То есть для нашей комнаты потребуется 11 секций.

Округление всегда осуществляется к большему, за исключением тех комнат, в которых потеря тепла низкая. Например, кухня. Кроме того следует учитывать и индивидуальные факторы, способные повлиять на изменение тепловых потерь от стандарта. Если в комнате есть выход на балкон, большое окно или помещение находится в углу строения. В этих случаях рассчитать количество секций необходимо повысив на 17-20%.

Вариант № 2. Расчеты с учетом объема помещения



Этот метод более точный. Алгоритм расчетов аналогичен предыдущему варианту. В первую очередь производится расчет потребляемой мощности, а затем расчет количество секторов радиатора. Согласно нормативам СНИП для обогрева 1 куб.м. необходимо 41 Вт мощности. Для получения объема комнаты проводим элементарные вычисления: площадь помещения, умноженная на высоту. После чего полученный объем помещения умножаем на величину норматива.

Стоит учесть, что современные стеклопакеты уменьшают теплопотерю до 34 Вт. Итак, пример на нашей комнате, только высота потолка 3 метра.



Вот наши вычисления:



Объем помещения – 18 кв.м. х 3 м получаем 54 куб.метров;

далее расчет теплового расхода – 54 куб. м. х 41 Вт получаем 2214 Вт.

Взяв радиаторы мощностью 170 В получим: 2214/170=13 секций. Производители зачастую завышают показатели отдачи тепла, за счет погрешностей. В реальности стоит ориентироваться на показатели по минимуму затрат, указанные в паспорте радиатора.



Вариант № 3. Точный расчет



Этот вариант подходит для вариантов как расчет нестандартных помещений. То есть учитываются все факторы, которые повлияют на уровень теплоотдачи. Вот формула, по которой рассчитывают необходимую энергию:



КТ = 100 х  S х К1 х К2 х К3 х К4 х К5 х К6 х К7,  где

  • КТ — количество мощность тепла;
  • S — площадь в кв. м. помещения;
  • К1 —  остекление окон:
  • Обычные окна — 1,27;
  • Двойные стеклопакеты — 1,0;
  • Тройные стеклопакеты — 0,85;



К2 —  теплоизоляция :



  • Низкий уровень — 1,27;
  • Средний уровень  — 1,0;
  • Высокий уровень— 0,85.



К3 — соотношение размера окна и площади комнаты:



  • 10% — 0,8.
  • 20% — 0,9;
  • 30% — 1,0;
  • 40% — 1,1;
  • 50% — 1,2;



К4 — температурный режим в зимнее время:



  • 10 гр — 0,7.
  • 15 гр — 0,9;
  • 20гр — 1,1;
  • 25 гр — 1,3;
  • 35 гр — 1,5;



К5 — наличие наружных стен:



  • 1 стена— 1,1;
  • 2 стены— 1,2;
  • 3 стены— 1,3;
  • 4 стены— 1,4.



К6 — вид строения:



  • Отапливаемая мансарда или чердак — 0,9;
  • Жилое помещение — 0,8
  • К7 — высота комнаты:
  • до 2,5 м — 1,0;
  • 3 — 3.5 м — 1,05;
  • 3,5 — 4 м — 1,1;
  • 4 – 4.5м — 1,15;
  • 4,5 м и более — 1,2.

С помощью подобного варианта расчета учитываются все нюансы помещения. Результат, полученный в процессе применения вышеуказанной формулы, необходимо разделить на коэффициент теплоотдачи одного сектора радиатора, который указан в паспорте устройства. А полученное число округлить. Это и есть количество необходимых для данного помещения секций в отопительной системе.



Вариант № 4.



Простой способ как определить необходимое количество секций радиатора
Калькулятор расчетов можно найти в сети интернет на сайтах крупных производителей отопительных систем и комплектующих к ним. Удобные программы-калькуляторы позволят быстро и без проблем произвести расчеты любой сложности. Для этого достаточно заполнить необходимые поля формы.



Расчет количества радиаторов отопления на площадь видео

Расчет тепловой мощности котла

Например, известна площадь отапливаемого коттеджа 250 м², требуется отопить коттедж и обеспечить ГВС семью из 3-х человек.

По российским нормам при высоте потолка до 2,5м необходимы 1 кВт для покрытия потерь тепла с 10 м².

Следовательно потребная мощность котла: ~25 кВт  на отопление и еще +25%-30% на ГВС.



Nk = 25+30% = 32,5 кВт полезной мощности нам потребуется для обеспечения отопления и ГВС.



Для отопления дома необходимо выбирать котел с нужной тепловой мощностью, этим должен заниматься специалист в этой области при поддержке соответствующих расчетов. Однако для того чтобы предварительно познакомиться с ценами на котлы для отопления дома, которые работают на твердом топливе (уголь, дрова) мы можем упростить расчеты и определить для себя, ориентировочную мощность котла.

Прежде всего вы должны определиться с тем, будет котел будет использоваться только для отопления помещений, или также для нагрева горячей воды.

В том случае если котел на твердом топливе используется только для отопления помещений дома, его мощность должна быть равнозначной потерям тепла дома. Предполагаются следующие диапазоны потерь для домов, в зависимости от технологии строительства:

120 — 200 Вт / квадратный метр — дома с термоизоляцией

90 — 120 Вт / квадратный метр — старые дома с теплоизоляцией

60 — 90 Вт / квадратный метр — современные дома с хорошей изоляцией, плотными окнами и дверьми



Мощность котла рассчитывается при помощи простой формулы:

Мощность котла [кВт] = потери тепла * площадь * 1 000

Например, для нового дома площадью 160 квадратных метров, мощность котла должна быть на уровне 12-14 (кВт).



Мощность котла для отопления помещений и нагрева воды

В том случае, когда котел на твердом топливе будет так же использоваться для нагрева воды, его мощность соответственно должна быть большей, для удовлетворения спроса на дополнительное тепло. Используя однофункционный котел который подогревает воду в боилере, можно использовать следующую формулу для расчета времени, необходимого для нагрева всего бойлера:

Время [с] = удельная теплоемкость воды * разница температура *  масса воды) / мощность котла

Удельная теплоемкость воды постоянна и составляет 4,2 кДж / (кг * К), за разницу температур мы можем принять 40 градусов, вес воды — для 200 литров — это 200 кг. Предполагая, мощность котла на уровне 15 кВт, расчеты будут выглядеть следующим образом:

Время [с] = (4,2 * 40 * 200) / 15 = 2240 секунд или 37 минут. Это время, необходимое для нагрева воды с начальной температуры 10 градусов.

Обычно, однако, вода в котле уже имеет какую то температуру, поскольку котел все время функционирует. В этом случае, например, если вдруг мы используем 100 литров воды (полная емкость ванной, при смешивании воды с холодной водой), тогда время нагрева недостающей в бойлере воды составил бы 16 минут. В этом случае равная 15 кВт мощность, является достаточной.



В заключение, в случае современного дома, жилой площадью 160 квадратных метров, с бойлером для нагрева воды емкостью 200 л. будет достаточно котла мощностью 15 кВт.

Расчет отопления по площади помещения онлайн калькулятор

Расчет для нестандартных комнат

Этот вариант расчета подходит для нестандартных комнат со слишком низкими либо же чересчур высокими потолками. В основу расчета положено утверждение, в соответствии с которым для прогрева 1 м3 жилого пространства нужно порядка 41 Вт мощности батареи. То есть вычисления выполняются по единственной формуле, имеющей такой вид:

A=Bx41,

где:

  • А – нужное число секций отопительной батареи;
  • B – объем комнаты. Рассчитывается как произведение длины помещения на его ширину и на высоту.

Для примера рассмотрим комнату длиной 4 м, шириной 3,5 м и высотой 3 м. Ее объем составит 42 м3.

Общую потребность этого помещения в тепловой энергии рассчитаем, умножив его объем на упоминавшиеся ранее 41 Вт. Результат – 1722 Вт. Для примера возьмем батарею, каждая секция которой выдает 160 Вт тепловой мощности. Нужное количество секций рассчитаем, разделив суммарную потребность в тепловой мощности на значение мощности каждой секции. Получится 10,8. Как обычно, округляем до ближайшего большего целого числа, т.е. до 11.

Расчетные данные рекомендуется округлять в сторону увеличения по той причине, что компании-производители нередко указывают в технической документации мощность, несколько превышающую реальное значение.

Расчет необходимого количества радиаторов для отопления

Укажите в калькуляторе параметры помещения

Средняя t °C
воздуха зимой
Высота
потолков
Отношение S м²
окон к S м² пола
Наружные
стены
Помещение сверху
над рассчитываемым
-10 градусов-15 градусов-20 градусов-25 градусов-35 градусов До 2.7 метра3 метра4 метраСв. 4.1 метра До 0.10.1 – 0.2 0.2 – 0.30.3 – 0.40.4 – 0.5 ОтсутствуютОдна ДвеТри Четыре Неотапливаемое помещениеУтепленный чердак Отапливаемое помещение
Утепление внешних
стен
Остекление
окон
Ориентация
помещения
Установка радиаторов
в помещении
Не утепленыНормальное утеп.Полноценное утеп. обычные двойные рамыдвухкамерный стеклопакеттрехкамерный стеклопакет Юг, Юго-ЗападЗападВосток,Северо-ВостокСевер Установлен открытоПрикр. сверху подокон.или плитойПрикрыт сверху стеновой нишейПрикрыт с лицевой стороны экраномПрикрыт весь декоратив. кожухом

Отметьте если имеется в комнате дверь на балкон или на улицу

Площадь помещения Fp, м2=»right»> Желаемая температура Tg, град=»right»>
Температура подачи Tp, град=»right»> Температура обратки To, град=»right»>
Нормативная (паспорт) тепловая мощность секции радиатора Pn, ватт=»right»>
Нормативная (паспорт) температурный напор радиатора DTn, град=»right»>
Ориентировочное количество тепловой энергии на 1м2 помещения Qud, ватт=»right»>

Стандартный расчет радиаторов отопления

Расчет радиаторов отопления

Начнем обучение с рассмотрения наиболее часто использующегося метода расчета. Его вряд ли можно считать самым точным, зато по простоте выполнения он определенно вырывается вперед.

Стандартный расчет радиаторов отопления

В соответствии с этим «универсальным» методом для обогрева 1 м2 площади помещения нужно 100 Вт мощности батареи. В данном случае вычисления ограничиваются одной простой формулой:

K=S/U*100

В этой формуле:

Для примера рассмотрим порядок расчета необходимого числа секций батареи для комнаты габаритами 4х3,5 м. Площадь такого помещения составляет 14 м2. Производитель заявляет, что каждая секция выпущенной им батареи выдает 160 Вт мощности.

Подставляем значения в приведенную выше формулу и получаем, что для обогрева нашей комнаты нужно 8,75 секций радиатора. Округляем, конечно же, в большую сторону, т.е. к 9. Если комната угловая, добавляем 20%-й запас, снова округляем, и получаем 11 секций. Если в работе отопительной системы наблюдаются проблемы, добавляем еще 20% к первоначально рассчитанному значению. Получится около 2. То есть в сумме для обогрева 14-метровой угловой комнаты в условиях нестабильной работы отопительной системы понадобится 13 секций батареи.

Расчет алюминиевых радиаторов отопления

Принципы и элементы расчета

Как уже было сказано выше, результатом расчета является определение необходимой отопительной нагрузки помещения и числа секций нужного радиатора.

Формулы

Расчет секций радиаторов отопления калькулятор выполняет по следующей формуле:

Q = 100Вт/кв.м. * S * P1 * P2 * P3 * P4 * P5 * P6, где

Q – рассчитываемая тепловая нагрузка помещения, Вт;

S – площадь помещения, м2;

P1 – учет количества стен:

одна стена – 1,1;

две стены – 1,2;

три стены – 1,3;

четыре стены – 1,4.

P2 – учет типа помещения, располагающегося над рассчитываемым:

холодный чердак – 1,0;

теплый чердак – 0,9;

жилое помещение – 0,8.

P3 – учет высоты потолка:

до 2,7 м – 1,0;

2,8÷3,0 м – 1,05;

3,1÷3,5 м – 1,1;

3,6÷4,0 м – 1,15;

более 4,1 м – 1,2.

P4 – учет степени теплоизоляции наружных стен:

внешние стены не утеплены – 1,27;

средняя степень изоляции – 1,0;

внешние стены качественно утеплены – 0,85.

P5 – учет типа окон:

деревянные рамы с двумя стеклами – 1,27;

однокамерный (2 стекла) стеклопакет – 1,0;

двухкамерный (3 стекла) стеклопакет – 0,85.

P6 – коэффициент, учитывающий количество окон:

три окна – 1,2;

два окна – 1,1;

одно окно – 1,0.

Очевидно, что расчет является достаточно кропотливым и сложным для человека, никогда ранее не имевшего отношения к подобным инженерным изысканиям. Ошибившись или не учтив какой-либо параметр, можно допустить ошибку в расчете.

Утепление наружных стен

Откуда взять исходные данные?

Очевидно, что для того, чтобы получить хотя бы приблизительную оценку требуемой теплопроизводительности радиаторов, достаточно изучить собственное помещение. Для замеров расстояний вам понадобится обычная рулетка. Чтобы узнать степень утепления наружных стен, достаточно знать в каком типе дома у вас находится жилье и найти соответствующую информацию в интернете, либо заглянуть в паспорт БТИ (если это квартира). Со всеми остальными параметрами все предельно ясно.

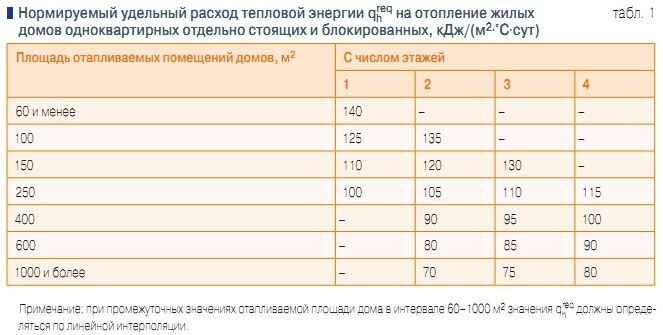

Тепловые потери для разных домов

Исходные данные для вычислений

Расчет тепловой мощности батарей выполняется для каждого помещения отдельно, в зависимости от числа внешних стен, окон и наличия входной двери с улицы. Чтобы правильно рассчитать показатели теплоотдачи радиаторов отопления, ответьте на 3 вопроса:

  1. Сколько тепла необходимо на обогрев жилой комнаты.
  2. Какую температуру воздуха планируется поддерживать в конкретном помещении.
  3. Средняя температура воды в отопительной системе квартиры либо частного дома.

Ответ на первый вопрос — как рассчитать потребное количество тепловой энергии различными способами, дается в отдельном руководстве – расчет нагрузки на отопительную систему. Приведем 2 упрощенных методики вычислений: по площади и объему комнаты.

Распространенный способ — измерить обогреваемую площадь и выделить на квадратный метр 100 Вт теплоты, иначе — 1 кВт на 10 м². Мы предлагаем уточнить методику – учесть количество световых проемов и наружных стен:

  • для комнат с 1 окном или входной дверью и одной внешней стенкой оставить 100 Вт тепла на метр квадратный;
  • угловое помещение (2 наружных ограждения) с 1 оконным проемом – считать 120 Вт/м²;
  • то же, 2 световых проема – 130 Вт/м².


Распределение тепловых потерь по площади одноэтажного дома

При высоте  перекрытия более 3 метров (например, коридор с лестницей в двухэтажном доме) расход тепла правильнее считать по кубатуре:

  • комната с 1 окном (внешней дверью) и единственной наружной стеной – 35 Вт/м³;
  • помещение окружено другими комнатами, не имеет окон, либо находится на солнечной стороне – 35 Вт/м³;
  • угловая комната с 1 оконным проемом – 40 Вт/м³;
  • то же, с двумя окнами – 45 Вт/м³.

На второй вопрос ответить проще: комфортная для проживания температура лежит в диапазоне 20…23 °C. Нагревать воздух сильнее неэкономично, слабее – холодно. Среднее значение для расчетов – плюс 22 градуса.

Оптимальный режим работы котла подразумевает нагрев теплоносителя до 60—70 °C. Исключение – теплые либо слишком холодные сутки, когда температуру воды приходится снижать или, наоборот, увеличивать. Количество таких дней невелико, поэтому средняя расчетная температура системы принимается равной +65 °C.


В комнатах с высокими потолками считаем расход теплоты по объему

Учёт особенностей помещения

Технические характеристики различных видов радиаторов неодинаковы. Специалисты-теплотехники рекомендуют использовать радиаторы из чугуна в частных домах, для квартиры более подходят биметаллические или алюминиевые изделия.

Расчёт размера секций учитывает не только квадратуру, но и вероятные тепловые потери, происходящие через окна, двери, стены, перекрытия и полы, а также по вентиляционным каналам. Для каждого вида непроизводительных расходов тепла применяются свои коэффициенты, обозначаемые буквой Q.

В расчёт тепловых потерь необходимо включать такие параметры:

  1. Разница температур снаружи и внутри помещения, обозначаемая как DT.
  2. Площадь дверей и окон и других подобных конструкций – S.
  3. Толщина перегородок или стен – V.
  4. Величина теплопроводности стен, зависящая от характера материала и применяемых утепляющих материалов – Y.

Соотношение для расчёта выглядит таким образом:

Q = S x DT / R слоя,

где R = V : Y.

Все просчитанные коэффициенты нужно суммировать, а при наличии вентиляционных шахт, полученный показатель увеличивается на величину до 40%.

В зависимости от расположения комнат в пространстве, вводятся дополнительные коэффициенты, для вертикалей, обращённых к северу, северо-востоку и северо-западу. Он составляет 10%, а для обращённых на юго-восток и юго-запад – 5%.  Для южного направления поправка не применяется. Для углового помещения с двумя стенами, выходящими наружу, добавочный коэффициент принимаемся равным 5% .

Если высота стены составляет более 4-х метров, вводится добавочный коэффициент 2%. Снижение параметров тепловых потерь можно получить, утепляя потолок со стороны чердака и кровельный пирог.

Калькулятор точного расчета количества секций радиаторов отопления

Простой расчет не учитывают много факторов. В итоге получаются искривленные данные. Тогда одни комнаты остаются холодными, вторые – слишком жаркими. Температуру можно контролировать с помощью запорных вентелей, но лучше заранее все точно посчитать, чтобы использовать нужное количество материалов.

Радиаторы отопления чаще всего размещаются под окном

Для точного расчета используют понижающие и повышающие тепловые коэффициенты

Сначала следует обратить внимание на окна. Для одинарного остекления используется коэффициент 1,7

Для двойных окон не нужен коэффициент. Для тройных показатель составляет 0,85.

Дальше учитывают кирпичную кладку. Для стены в два кирпича или с уплотнителем используют коэффициент 1. При наличии теплоизоляции применяет показатель 0,85, при отсутствии – 1,27.

При расчетах учитывают соотношение площади полов и окон. Идеальное соотношение составляет 30%. Тогда применяют коэффициент 1. При повышении соотношения на 10% коэффициент повышается на 0,1.

Коэффициенты для разной высоты потолков:

  • Если потолок ниже 2,7 м, коэффициент не нужен;
  • При показателях от 2,7 до 3,5 м используют коэффициент 1,1;
  • Когда высота составляет 3,5-4,5 м, потребуется коэффициент 1,2.

При наличии чердаков или верхних этажей также применяет определенные коэффициенты. При теплом чердаке применяют показатель 0,9, жилой комнате – 0,8. Для неотапливаемых чердаков берут 1.

Расчет по объему помещения

Расчет необходимой мощности отопительных приборов исходя из объема помещения дает более точные результаты, поскольку здесь принимается во внимание и высота потолков комнаты. Этот способ расчета применяется для помещений с высокими потолками, нестандартных конфигураций и открытых жилых пространств, например залов со вторым светом

Этот способ расчета применяется для помещений с высокими потолками, нестандартных конфигураций и открытых жилых пространств, например залов со вторым светом.

Общий принцип вычислений схож с предыдущим.

По требованиям СНИП для нормального отопления 1 кубического метра жилого помещения требуется 41 Вт тепловой мощности прибора.

Таким образом, вычисляется объем комнаты (длина * ширина * высота), полученный результат умножаем на 41. Все величины берутся в метрах, результат в Вт. Для перевода в кВт делится на 1000.

Пример:  5 м (длина) * 4,5 м (ширина) * 2,75 м (высота потолка), получается объем помещения равен 61,9 кубических метров. Полученный объем умножается на норму: 61,9 * 41 = 2538 Вт или 2,5 кВт.

Количество секций рассчитывается, как и выше, путем деления на мощность одной секции радиатора, указанную в паспорте модели производителем. Т.е. если мощность одной секции равна 170 Вт, то 2538 / 170 получается 14,9, после округления, 15 секций.

Поправки

Чугунные батареи – классика на новый лад

Если расчет производится для квартир в современном многоэтажном доме с качественным утеплением и установленными стеклопакетами, то величина нормы мощности на 1 куб.метр равна 34 Вт.

В паспорте радиатора производитель может указывать максимальное и минимальное значение тепловой мощности на одну секцию, разница связана с температурой теплоносителя, циркулирующего в системе отопления. Для произведения корректных расчетов берется либо усредненное, либо минимальное значение.

Теплоотдача одной секции

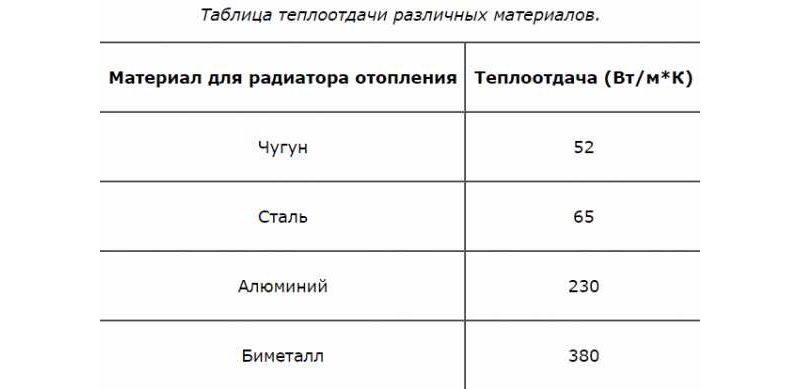

Сегодня ассортимент радиаторов большой. При внешней схожести большинства, тепловые показатели могут значительно отличаться. Они зависят от материала, из которого изготовлены, от размеров, толщины стенок, внутреннего сечения и от того, насколько хорошо продумана конструкция.

Потому точно сказать, сколько кВт в 1 секции алюминиевого (чугунного биметаллического) радиатора, можно сказать только применительно к каждой модели. Эти данные указывает производитель. Ведь есть значительная разница в размерах: одни из них высокие и узкие, другие — низкие и глубокие. Мощность секции одной высоты того же производителя, но разных моделей, могут отличаться на 15-25 Вт (смотрите в таблице ниже STYLE 500 и STYLE PLUS 500) . Еще более ощутимые отличия могут быть у разных производителей.

Технические характеристики некоторых биметаллических радиаторов

Обратите внимание, что тепловая мощность одинаковых по высоте секций может иметь ощутимую разницу. Тем не менее, для предварительной оценки того, сколько секций батарей нужно для отопления помещений, вывели средние значения тепловой мощности по каждому типу радиаторов

Их можно использовать при приблизительных расчетах (приведены данные для батарей с межосевым расстоянием 50 см):

Тем не менее, для предварительной оценки того, сколько секций батарей нужно для отопления помещений, вывели средние значения тепловой мощности по каждому типу радиаторов. Их можно использовать при приблизительных расчетах (приведены данные для батарей с межосевым расстоянием 50 см):

  • Биметаллический — одна секция выделяет 185 Вт (0,185 кВт).
  • Алюминиевый — 190 Вт (0,19 кВт).
  • Чугунные — 120 Вт (0,120 кВт).

Точнее сколько кВт в одной секции радиатора биметаллического, алюминиевого или чугунного вы сможете, когда выберете модель и определитесь с габаритами. Очень большой может быть разница в чугунных батареях. Они есть с тонкими или толстыми стенками, из-за чего существенно изменяется их тепловая мощность. Выше приведены средние значения для батарей привычной формы (гармошка) и близких к ней. У радиаторов в стиле «ретро» тепловая мощность ниже в разы.

Это технические характеристики чугунных радиаторов турецкой фирмы Demir Dokum. Разница более чем солидная. Она может быть еще больше

Исходя из этих значений и средних норм в СНиПе вывели среднее количество секций радиатора на 1 м²:

  • биметаллическая секция обогреет 1,8 м²;
  • алюминиевая — 1,9-2,0 м²;
  • чугунная — 1,4-1,5 м²;

Как рассчитать количество секций радиатора по этим данным? Все еще проще. Если вы знаете площадь комнаты, делите ее на коэффициент. Например, комната 16 м2, для ее отопления примерно понадобится:

  • биметаллических 16 м² / 1,8 м² = 8,88 шт, округляем — 9 шт.
  • алюминиевых 16 м² / 2 м² = 8 шт.
  • чугунных 16 м² / 1,4 м² = 11,4 шт, округляем — 12 шт.

Эти расчеты только примерные. По ним вы сможете примерно оценить затраты на приобретение отопительных приборов. Точно рассчитать количество радиаторов на комнату вы сможете выбрав модель, а потом еще пересчитав количество в зависимости от того, какая температура теплоносителя в вашей системе.

Советы и рекомендации

Эффективность отопительной системы зависит от многих факторов

Но, как понятно из приведённой выше информации, затраты на отопление можно оптимизировать, обратив внимание на следующие факторы:

  1. Установлено, что основные потери тепловой энергии происходят в верхней части дома и составляю от 25-30% при неутеплённой кровле.
  2. Значительны также потери при недостаточно утеплённом перекрытии.
  3. Имеет значение материал, из которого изготовлены стены. Будучи установлены из бетонных блоков или литых стен, ограждающие конструкции быстро теряют тепло во внешнее пространство, что требует дополнительных затрат на их прогрев и поддержание в таком состоянии длительное время.
  4. Особое значение имеет утепление пола. Будучи постоянно холодным, он создаёт некомфортные условия для проживания и создаёт массу неудобств. Кроме того, тёплый пол в значительной мере снижает температуру основного контура отопления, что позволяет экономить топливные ресурсы. Но следует помнить, что температура поверхности тёплого пола не должна превышать 30 градусов. В противном случае возникают восходящие конвекционные потоки, поднимающие пыль с пола, которая вредна для человека.

Таким образом после прочтения данной статьи вы сможете самостоятельно рассчитать требуемое количество секций для радиаторов с помощью формул и проверить правильность полученной информации с помощью калькулятора.

Расчет количества секций биметаллических радиаторов отопления. Вычисления по объему

Чтобы определить объем комнаты, придется использовать такие показатели, как высота потолка, ширина и длина. Умножив все параметры и получив объем, его следует умножить на показатель мощности, определенный СНиП в размере 41 Вт.

Например, площадь помещения (ширина х длину) 16 м2, а высота потолка 2.7 м, что дает объем (16х2.7), равный 43 м3.

Для определения мощности радиатора следует объем умножить на показатель мощности:

После этого полученный результат так же делится на мощность одой секции радиатора. Например, она равна 160 Вт, значит, для помещения объемом 43 м3 потребуется 11 секций (1771: 160).

И такой расчет биметаллических радиаторов отопления на квадратный метр так же не будет точным. Чтобы удостовериться, сколько на самом деле потребуется секций в батарее, нужно произвести расчеты по более сложной, но точной формуле, которая учитывает все нюансы, вплоть до температуры воздуха за окном.

Данная формула выглядит следующим образом:

S х 100 х k1 х k2 х k3 х k4 х k5 х k6 * k7 = мощность радиатора, где K, это параметры теплопотерь:

k1 – тип остекления;

k2 – качество утепления стен;

k3 – размер окна;

k4 – температура на улице;

k5 – наружные стены;

k6 – это помещение над комнатой;

k7 – высота потолка.

Если не полениться, и вычислить все эти параметры, то можно получить реальное количество секций биметаллического радиатора на 1 м2.

Сделать подобные расчеты несложно, и даже приблизительный показатель – это лучше, чем покупать батарею на «авось».

Биметаллические радиаторы – это дорогая и качественная продукция, поэтому перед покупкой и установкой следует с должным вниманием ознакомиться не только с такими параметрами, как тепловая мощность и устойчивость к высоким давлениям, но и с их устройством. У каждого производителя есть свои привлекательные «фишки» для клиентов

Нельзя покупать батареи только ради акций. Качественный расчет тепловой мощности биметаллического радиатора обеспечит комнату теплом на ближайшие 20 — 30 лет, что намного привлекательнее, чем одноразовая скидка

У каждого производителя есть свои привлекательные «фишки» для клиентов. Нельзя покупать батареи только ради акций. Качественный расчет тепловой мощности биметаллического радиатора обеспечит комнату теплом на ближайшие 20 — 30 лет, что намного привлекательнее, чем одноразовая скидка.

Пример расчета мощности батарей отопления

Возьмем помещение площадью 15 квадратных метров и с потолками высотой 3 метра.Объем воздуха, который предстоит нагреть в отопительной системе составит:

 V=15x3=45 метров кубических

Далее считаем мощность, которая потребуется для обогрева помещения заданного объема. В нашем случае — 45 кубических метров. Для этого необходимо умножить объем помещения на мощность, необходимую для обогрева одного кубического метра воздуха в заданном регионе. Для Азии, Кавказа это 45 вт, для средней полосы 50 вт, для севера около 60 вт. В качестве примера возьмем мощность 45 вт и тогда получим:

45×45=2025 вт — мощность, необходимая для обогрева помещения с кубатурой 45 метров

Что делать после расчета?

После расчета мощности радиаторов отопления всех комнат, необходимо будет выбрать трубопровод по диаметру, краны. Количество радиаторов, длину труб, количество кранов для радиаторов. Подсчитать объем всей системы и выбрать подходящий для нее котел.

Для человека дом часто ассоциируется с теплом и уютом

Чтобы дом был теплым, необходимо уделить должное внимание системе отопления. Современные производители используют новейшие технологии для производства элементов систем отопления

Однако, без грамотного планирования подобной системы, для определенных помещений эти технологии могут оказаться бесполезны.

В первую очередь необходимо понимать, для каких целей будет использоваться помещение. Какой температурный режим в нем желателен. В этом деле существует множество тонкостей, которые необходимо учитывать. Желательно сделать проект отопления с точным расчетом мощности радиаторов отопления и теплопотерь. Радиаторы отопления лучше устанавливать в той части комнаты, где холоднее всего. В вышеизложенном примере была рассмотрена установка батарей отопления возле окон. Это один из наиболее выгодных и эффективных вариантов размещения элементов отопительной системы.

Методика расчёта радиаторов отопления по площади

Комфортное проживание в любом жилом пространстве обеспечивается оптимально настроенной системой обогрева. Формирование её невозможно без знания современных способов формирования отопительных систем, что включает в себя владение методиками расчёта радиаторов отопления.

Нужно заметить, что теплотехнические расчёты в строительстве являются самыми сложными. Можно с уверенностью сказать, что подробный и достоверный просчёт под силу выполнить только специалистам высочайшей квалификации или специализированным организациям.

Основа расчёта радиаторов опирается на учёте потерь тепла в помещении, которые необходимо восполнять в процессе жизнедеятельности теплоотдачей отопительной системы. Тем не менее, допуская переделённые упрощения, можно получить близкий к достоверному результат самостоятельно.

Что еще влияет

На каждом обогревающем приборе, вне зависимости от производителя, имеется указание на максимальную мощность.

Речь идет о следующих параметрах:

  1. Высокотемпературный режим. Теплоноситель способен разогреваться до +90 градусов.
  2. Режим обработки. Максимальное значение +70 градусов(90\70).

Как показывает практика, отопительные системы редко работают на максимуме.

Реальный температурный режим и мощность выглядят следующим образом:

Адекватный расчёт панельных радиаторов предусматривает наличие информации о температурных напорах контура отопления. Имеется в виду разницу между обогревающей батареей и температурой воздуха. Температура прибора в этом случае принимается за среднее арифметическое подачи и обратки. Перед тем, как рассчитать стальные радиаторы отопления, необходимо уточнить тип подключения приборов.

Оно бывает:

  1. Односторонним. Достигает своего максимума при подаче сверху(97%).
  2. Двухсторонним. В этом случае также предпочтительнее верхняя коммутация (100%).

Задача по подбору стального радиатора, как правило, не вызывает особых сложностей. Куда труднее произвести необходимые расчетные мероприятия, требующие учета целого ряда факторов. Для удобства расчета мощности стальных радиаторов отопления были разработаны специальные калькуляторы, позволяющие получать точные результаты.

Расчет мощности радиатора отопления: калькулятор и материал батарей

Расчет радиаторов начинается с выбора самих отопительных устройств. Для батарей на батарейке этого не нужно, так как система электронная, но для стандартного отопления придется воспользоваться формулой или калькулятором. Отличают батареи за материалом изготовления. Каждый вариант обладает своей мощностью. Многое зависит от необходимого количества секций и габаритов отопительных приборов.

При выборе радиаторов отопления следует учитывать площадь и дизайн помещения

Виды радиаторов:

  • Биметаллические;
  • Алюминиевые;
  • Стальные;
  • Чугунные.

Для биметаллических радиаторов используют 2 вида металла: алюминий и сталь. Внутренняя основа создается из прочной стали. Наружная сторона выполнена из алюминия. Он обеспечивает хорошее увеличение теплообмена прибора. В итоге получается надежная система с хорошей мощностью. На теплоотдачу влияет межосевой интервал и определенная модель радиатора.

Для алюминиевого радиатора тепловая мощность схожая с биметаллическими устройствами. Обычно этот показатель при межосевом расстоянии 50 см составляет 180-190 Вт. Более дорогие устройства имеют мощность до 210 Вт.

Алюминий часто используют, организовывая индивидуальный обогрев в частном доме. Дизайн устройств достаточно простой, но зато приборы отличаются отменной теплоотдачей. К гидроударам такие радиаторы не устойчивы, поэтому их нельзя применять для центрального отопления.

При расчете мощности биметаллического и алюминиевого радиатора учитывается показатель одной секции, так как приборы имеют монолитную конструкцию. Для стальных композиций расчет выполняется для всей батареи при определенных размерах. Выбор таких устройств следует осуществлять с учетом их рядности.

Измерение теплоотдачи чугунных радиаторов колеблется от 120 до 150 Вт. В некоторых случаях мощность может достигать 180 Вт. Чугун устойчив к коррозии и может работать при давлении 10 бар. Их можно использовать в любых строениях.

Минусы чугунных изделий:

  • Тяжелые – 70 кг весят 10 секций с расстоянием в 50 см;
  • Усложненная установка из-за тяжести;
  • Долго прогревается и использует больше тепла.

При выборе, какую батарею покупать, учитывают мощность одной секции. Так определяют прибор с необходимым количеством отделений. При межосевом расстоянии 50 см мощность конструкции составляет 175 Вт. А при расстоянии 30 см показатель измеряется, как 120 Вт.

Параметры, влияющие на температуру в помещении

Недостаточно знать технические характеристики батареи и отапливаемую площадь.

Стоит учитывать факторы, которые значительно влияют на утечку тепла:

  • окна;
  • стены;
  • кровля;
  • климат.

Внимание! При вычислении необходимой мощности, следует выполнить расчёт подходящим методом. После, полученный результат умножить на коэффициенты параметров, влияющих на температуру

Окна

Через оконные проёмы теряется вплоть до 35% тепла. Необходимо учитывать как площадь окна, так и вид стеклопакета.

Значение Коэффициент
Площадь окна к площади пола, %
10,0 0,8
30,0 1,0
50,0 1,2
Вид стеклопакета
Трехкамерный 0,85
Двухкамерный 1,0
Двойная рама 1,27

Стены и кровля

Толщина и наличие стен, выходящих на улицу, играют ключевую роль в теплоизоляции.

Значение Коэффициент
Уровень теплоизоляции
Нормальный 1,0
Недостаточный 1,27
Хороший 0,8
Наружные стены
1 1,1
2 1,2
3 1,3

Справка! Нормальной степенью изоляции принято считать стену в пару кирпичей.

Теплопотери меняются, если имеется отапливаемое помещение сверху, а именно:

  • другое помещение — коэффициент 0,7;
  • чердак с отоплением — 0,9;
  • обычный чердак — 1,0.

Для частного дома потери через крышу выше на 50%.

Поэтому следует умножить полученный коэффициент дополнительно на 1,5.

Внимание! При высоте потолка отличной от принятой нормы (2,7 метра) используется дополнительный коэффициент для расчёта секций радиатора. Для его получения следует 2,7 м разделить на фактическую высоту

Климатические факторы

Низкая температура на улице уменьшает объем тепла в помещении.

Значение Коэффициент
Температура, °С
-10 0,7
-15 0,9
-20 1,1
-25 1,3
-30 1,5

Расчет радиаторов отопления. Расчет количества радиаторов на комнату

Трехшаговая инструкция по расчету радиаторов

Для расчета количества радиаторов в квартире нам понадобится 5 минут

Продавец в магазине «Сантехника и отопление» огорошил: «Вам для комнаты нужно 26 ребер». К этому времени у меня стояло 10 чугунных ребер, и, хоть и грели они недостаточно, я понимал, что 26 ребер алюминиевого радиатора для комнаты площадью 18 квадратных метров - это слишком.Продавец либо ошибся, либо хотел, чтобы мне было очень-очень тепло. Проверять расчеты продавца не стал, а перерыл справочную литературу и нашел эффективную методику расчета количества радиаторов не зависимо от того, какого они типа: медные конвекторы, алюминиевые или же металлические панели.

Расчет радиаторов проведем на примере:

Имеется помещение площадью 12 квадратных метров 4 (м) * 3 (м) и высотой 2,7 метра (стандартная комната в многоэтажке советской постройки):

Первое , что нужно узнать для расчет, - объем вашего помещения.Множим длины и ширины на высоту (в метрах) (4 * 3 * 2,7) - и получаем цифру 32,4. Это и есть объем помещения в кубических метров.

Второе : для обогрева одного кубического метра в доме стандартной постройки (без металлопластиковых окон, утепления пенопластом и т. П. Энергосберегающих мер) в климатических условиях Украины, Беларуси, Молдавии и европейской части России, включительно с Москвой и Нижним Новгородом, 41 Ватт тепловой мощности.

Узнаем, сколько тепла нам потребуется, для этого умножим наш (ваш) объем V на цифру 41:

V * 41 = 32,4 * 41 Вт = 1328,4 Вт.

Полученная цифра - то количество тепла, которое должно отдать радиаторы, чтобы нагреть вашу комнату. Округлим ее до 1300.

Но как из этой цифры «выцарапать» количество радиаторов?

Очень просто: для любого радиатора в упаковке либо в комплектном вкладыше есть информация о тепловой мощности. Тепловая мощность - это количество тепла, способное отдать радиатор при охлаждении с помощью температуры температуры - 20 градусов по Цельсию.Мощность батарейки и ребер обязан знать каждый продавец специализированного магазина, либо же ее можно легко найти в интернете для интересующей вас модели.

Производители обычно завышают тепловую мощность своих изделий, об уточненном расчете я расскажу в следующем посте. Пока же нас интересует ориентировочное количество радиаторов.

В нашем случае мы можем ограничиться стальным панельным радиатором мощностью 1300 Вт. Однако, что делать, если вдруг на улице станет ОЧЕНЬ ХОЛОДНО?

Для надежности стоит увеличить полученную цифру на 20 процентов.Для этого умножим 1300 на коэффициент 1,2 - получим 1560. Радиаторов такой мощности не продают, поэтому округлим цифру в меньшую сторону - до 1500 Вт либо 1,5 киловатта.

Все, это та цифра, которая нам нужна. Радиатор любого типа: биметаллический, алюминиевый, чугунный, стальной, беленький в крапинку и черненький в полосочку обеспечит нам обогрев комнаты в любой возможный в наших широтах мороз, если он выдает 1500 ватт тепла.

К примеру, типичная мощность ребра алюминиевого или биметаллического радиатора высотой около 60 сантиметров - 150 Ватт.Таким образом, понадобится 10 ребер. Аналогично - для стандартных чугунных радиаторов типа МС-140

Чтобы узнать количество отопительных приборов для всей квартиры, расчет проводим для каждой комнаты отдельно.

Если квартира «холодная» , с большим количеством окон, тонкими стенами, на первом последнем этаже и т. п., для обогрева необходимо будет 47 Ватт на метр кубический, следовательно, в расчетах подставляем эту цифру вместо 41.

Если «теплая» , с металлопластиков окнами, утеплением полов, стен, в доме, построенном с использованием современного утепляющих материалов - берем 30 Вт .

И, наконец, самый простой способ расчета радиаторов:

Если у вас в комнате перед заменой стояли стандартные чугунные радиаторы высотой около 60 сантиметров, и вам было с ними тепло, смело посчитайте их количество и умножьте на 150 Вт - узнаете эту мощность новых. Если вы планируете выбрать алюминиевые ребра или биметалл - покупать их в расчете - на одно ребро «чугунины» - одно ребро «галюминия».

Пока все. Про то, какой тип радиатора лучше для разных домов и условий, поговорим в следующем раз.

Правильный и четкий расчет секций радиаторов способен создать тепло и уют в любом доме

Выбирая батареи для Вашего дома, не забудьте правильно произвести подсчет секций радиатора, поскольку маленькое их количество не обогреть, а наоборот - излишнее количество создаст жару. Чтобы избежать и одной и другой проблемы - нужно правильно подсчитывать их количество.

Как нужно рассчитывать секции радиаторов отопления?

Блоки можно посчитать, исходя из площади комнаты. По стандартам необходимо на один квадратный метр 100 Вт тепла. Подсчитываем сначала квадратуру комнаты и потом умножаем ее на 100 Вт. Полученный результат мы должны разделить на теплоотдачу, которую может отдавать одна секция.

Обычно их производители пишут в техническом описании радиаторов. В среднем теплоотдача составляет 170 Вт на один блок. Разделив результат, который мы получили на теплоотдачу, мы получаем число наборных элементов батареи. Если при подсчете число получается не целым, то округляем его в большую сторону для спален и залов, для кухонь - можно округлить в меньшую сторону, поскольку там и так всегда достаточно жарко от печки.

При расчете секций радиаторов отопления, нужно обращать внимание не только на квадратуру, но и на тип самого радиатора. Они бывают: чугунные, биметаллические, алюминиевые и штампованные. Самым идеальным для дома являются чугунные батареи, которые способны выдерживать высокое давление системы, отлично отдавать тепло, и при этом еще и защищенные от коррозии.


Как рассчитать отопление частных домов, исходя из объема?

Принцип расчета по этому принципу похож на расчет по площади.Сначала нужно вычислить общую потребность в тепле и только после этого рассчитывать нужное количество блоков.

Например, посчитаем, сколько понадобится блоков для комнаты, площадью в 20 квадратов и высотой потолков в 3 метра. Рассчитываем объем помещения (20х3 = 60 куб.м). Теперь подсчитываем тепловую мощность (60х41 Вт = 2460 Вт).

Теперь считаем блоки. Делим полученные данные на теплоотдачу одной из секций (берем среднюю теплоотдачу - 170 Вт). 2460 / 170Вт = 14,47. Округляем в большую сторону и получаем 15 секций.

Расчет отопления помещения и его основные нюансы

При расчете тепла нужно учитывать и нюансы, поскольку стандартного расчета как такового нет. Если у Вас в квартире пластиковые окна с наружным утеплением, то всю квадратуру помещения нужноножать не на 41 Вт, а на 34 Вт в расчете на один метр кубический.

Не стоит расчет отопления частного дома по максимальной теплоотдаче, которую производители на упаковках, как показывает практика, практически всегда эти показатели завышены.

как рассчитать мощность радиатора
расчет мощности радиатора

таблица расчета мощности радиаторов известных производителей
таблица расчета мощности по радиаторам

Чтобы получить более точные расчеты для помещения, ориентируйтесь на показатель отопления теплоотдачи (минимальный), подход в паспорте.

Если в помещении высота потолка выше 3-х метров, то тепловую мощность каждого блока стоит самостоятельно увеличивать. При использовании в помещении пластиковых окон, рассчитывая количество секций, стоит брать мощность каждого блока на 10-20% ниже максимального, в паспорте.

Если в комнате находятся два окна, тогда нужно установить блоки под каждым из них, однако при таком расчете для частного дома учтите то, что суммарная мощность тепла всех секций должна быть больше его номинальной мощности в 1,6–1,7 раза.

Некоторые люди допускают серьезную ошибку при расчете отопления помещения, считая количество блоков в зависимости от общей площади дома. Этот подсчет неправильный, считать количество секций нужно для каждой комнаты отдельно.

Если при подсчёте Вы получили не точную цифру, а нужно округлить, то округляйте лучше в большую сторону. При избыточном отоплении можно просто открыть и проветрить, а если же не хватит одного блока, то это заставит мастера работать на свой бюджет.Также читайте о дизельных тепловых пушках.

Посчитав правильно количество блоков, необходимое для комнат, Вы всегда сможете насладиться уютом и теплом в квартире даже в самые суровые зимние дни. Если же секций будет мало, то в доме будет сыро и холодно, так что это не тот пункт ремонта, на котором можно сэкономить.

на сколько квадратов одна секция, сколько ватт на кв метр, как рассчитать количество, сколько обогревает, отапливает

Содержание:

Несмотря на появляющиеся время от времени инновационные разработки обогревателей для жилья, самой надежной и эффективной продолжает оставаться система отопления с радиаторами. Перед ее установкой необходимо точно рассчитать количество радиаторных секций, чтобы избежать недостатка или переизбытка выделяемого тепла.


Основные при расчете отопления

Наряду с общими факторами, при расчете радиаторов отопления на квадратный метр, необходимо взять во внимание ряд факторов, непосредственно влияющих на количество теплопотерь:

  • Число наружных стен . Комната с двумя наружными стенами и одним окном потребует увеличения мощности обогревающих приборов на 20%.В помещениях с двумя окнами количество теплопотерь увеличивается до 30%. Наиболее холодными угловые помещения, где требуется увеличение энергоресурсов на отопление.
  • Ориентация по сторонам света . Помещения с северным или северо-восточным направлением окон по ходу расчета количества на кв метр требуют добавления к полученной цифре еще 10%. Как показывает практика, потери тепла таким при расположении наиболее значительны.
  • Положение радиаторов .При самостоятельной организации отопительного контура Частично закрытые подоконники батареи увеличивают свою эффективность на 3-4%. Если для установки обогревателей используются ниши, это влечет за собой увеличение потерь примерно до 7%.
  • Использование экрана . Закрывать батареи экранами - не лучшая идея: не одобряются производителями сантехнического оборудования. Применяется закрытая схема снижения производительности радиаторов на 7%.Полностью закрытый экран уменьшает эффективность батареи почти на 25%.

Кроме того, в учет необходимо взять число отделанных утеплителем стен, качество стеклопакетов, надежность простенков и т.п. Для того, чтобы из-за недочета количества секций радиатора на квадратный метр в итоге не получить малоэффективную систему, к итоговому результату всегда рекомендуется добавлять 15-20% мощности.

Влияние на результат материала изготовления радиатора

В настоящее время самой большой популярностью пользуются популярные разновидности радиостанций:

  • Чугунные . Чаще всего используется чугунная батарея марки МС-140 с уровнем теплоотдачи 180 Вт. Этот показатель справедлив при использовании теплоносителя лишь с максимальной температурой. На практике такое бывает редко, поэтому фактическая мощность прибора - 60-120 Вт. Именно эти цифры рекомендуется использовать при проведении расчета ватт на квадратный метр отопления.
  • Стальные . Имеют почти такую ​​же площадь, что и чугунные. Это же касается и параметров, точные значения указываются в сопроводительной документации.При этом масса стальных изделий меньше, что делает их транспортировку и монтаж более простым.
  • Алюминиевые . Дать общий ответ, сколько отапливает одна секция алюминиевого радиатора проблематично, так как представленные в большом количестве модификаций. Поэтому в каждом конкретном случае расчета количества секций алюминиевых радиаторов необходимо руководствоваться паспортными данными модели. В общем считается, что средним показателем, сколько обогревает одна секция алюминиевого радиатора, составляет 100 Вт / м 2 . Если заявленная мощность прибора меньше, то, скорее всего, речь идет о подделке. Также следует сказать, что уровень теплоотдачи более высокий, чем у чугуна и стали. Это также следует взять во внимание перед тем, как рассчитать количество секций алюминиевых радиаторов отопления.
  • Биметаллические . Эти изделия, совмещающие в одной секции биметаллического радиатора идентичен тому, на сколько квадратов одна секция алюминиевой батареи, имеют наибольшую популярность у покупателей.Хороший теплоотдаче, разрешается несколько сокращать количество секций при установке. Правильный расчет биметаллических радиаторов позволяет сэкономить финансы даже несмотря на то, что биметаллические радиаторы наиболее дорогими.

Максимальные значения теплоотдачи приборов не рекомендуется использовать при расчете секций секций радиаторов на квадратный метр - теплоноситель в системе обычно никогда не достигает крайних значений.Более надежный путь - использовать минимальные значения, что позволит гарантированно избежать ошибок. Обустроенная на основе расчета секций алюминиевых радиаторов система отопления даже обеспечивает комфорт в жилище при сильных морозах.

Способы расчета количества секций радиатора на квадратный метр

Для подсчета числа секций батареи на 1 м 2 жилища обычно используются один из нижеперечисленных методов:

  • Чтобы узнать, сколько секций батарейки нужно на квадратный метр, выполнить некоторые расчеты.Как гласят строительные нормы, 100 Вт мощности нагревательного прибора прибора приходиться на 1 м 2 хорошо утепленного устройства дома. На основе этого и соответствующих вычислений. К примеру, комната на 15 м 2 нуждается в 1500 Вт тепловой мощности радиатора. Для чугунных радиаторов за основу берется параметр в 100 Вт: как уже указывалось, получение максимального значения в 180 Вт на практике практически нереально. В итоге получается оптимальное количество ребер - 15 шт.
  • Помещения нестандартной высоты адекватней рассчитывать по объему. В качестве примера можно взять уже знакомую комнату площадью в 15 м 2 и высотой 3 метра: ее объем составит 45 м 3 . Для одного квадратного метра необходимо 30 - 40 Вт. В панельном доме этот показатель берется, как 40: дальнейший простой расчет показывает, что для эффективного обогрева помещения необходимо 1800 Вт тепловой мощности.
  • Помещения сложной конфигурации используются формулами с большим числом коэффициентов.Чтобы избежать этой громоздкой процедуры, воспользуйтесь услугами онлайн-калькулятора. Введя в специальные графы нужные данные, можно за считанные секунды получить необходимый результат. Кроме того, такой способ убережет от ошибок в подсчетах, почти неизбежных при самостоятельной реализации.

После того, как наиболее удобный способ расчета выбран, и нужное значение получено, учета потребуют и все остальные факторы, указанные выше.Если они имеются, необходимо увеличить итоговое число на процент теплопотерь. В итоге они полностью компенсируют структуру мощности отопительной системы.


Правильный расчет радиаторов отопления в доме

В вопросе поддержания оптимальной температуры в доме главное место занимает радиатор.

Выбор просто поражает: биметаллические, алюминиевые, стальные самых разных размеров.

Важно правильно рассчитать мощность и выбрать радиатор, чтобы обеспечить не было ошибок, которые могут быть поставлены под угрозу не только функционирование радиаторов, но и здоровье Вас и ваших близких.

Нет ничего хуже, чем неправильно рассчитанная необходимая тепловая мощность в помещении. Зимой такая ошибка может стоить очень дорого.

Тепловой расчет радиаторов отопления подходит для биметаллических, алюминиевых, стальных и чугунных радиаторов. Специалисты выделяют три метода, каждый из которых основан на показателях показателя.

Готовимся к зиме - расчет количества секций радиаторов отопления.

Здесь существует три метода, которые базируются на общих принципах:

  • стандартная величина мощности одной секции может различаться от 120 до 220 Вт, поэтому берется средняя величина
  • для корректировки погрешностей в расчетах при покупке радиатора заложить 20% резерв

Теперь обратимся непосредственно к самим методам.

Метод первый - стандартный

Исходя из строительных правил, для качественного отопления одного квадратного метра требуется 100 ватт мощности радиатора.Займемся подсчетами.

Допустим, площадь помещения составляет 30 м², мощность одной секции возьмем равной 180 ватт, тогда 30 * 100/180 = 16,6. Округлим значение в большую сторону и получим, что для комнаты площадью в 30 квадратных метров необходимо 17 секций радиатора отопления.

Однако, если помещение является угловым, то полученное значение следует умножить на коэффициент 1,2. В таком случае количество необходимых секций радиаторов будет равно 20

Метод второй - примерный

Данный метод отличается от предыдущего тем, что основан не только на площади помещения, но и на его высоте.Обратите внимание, что метод работает только для приборов средней и большой мощности.

При малой мощности (50 ватт и менее) подобные расчеты будут неэффективны ввиду большой погрешности.

Итак, если принять во внимание, что средняя высота помещения равна 2,5 метра (стандартная высота потолков камеры), то одна секция стандартного радиатора способна обогреть площадь в 1,8 м².

Расчет секций для комнаты в 30 «квадратов» будет следующим: 30 / 1,8 = 16.Снова округляем в большую сторону и получим, что для обогрева комнаты нужно 17 секций радиатора.

Метод третий - объемный

Как видно из названия, подсчеты в этом методе базируются на объеме комнаты.

Условно принимается, что для обогрева 5 кубических метров помещения нужна 1 секция мощностью 200 ватт. При длине в 6 м, ширине 5 и высоте 2,5 м формула для расчета будет следующая: (6 * 5 * 2,5) / 5 = 15. Следовательно, для комнаты с системой отопления мощностью 200 ватт каждая.

Если радиатор расположить в глубокой открытой нише, то количество секций нужно увеличить на 5%.

В случае если радиатор планируется полностью закрыть панелью, то увеличение следует сделать на 15%. В противном случае произойдет невозможность оптимальной теплоотдачи.

Прочитайте статью и узнайте как построить схему водяного отопления частного дома.

Вот здесь - все про то как выбрать радиатор отопления

Альтернативный метод расчета радиаторов отопления

Расчет количества секций радиаторов отопления далеко не единственный способ правильной организации обогрева помещения.

Можно рассчитать мощность, предназначенную для обогрева помещения и сопоставить ее с предполагаемой модели радиаторов отопления.

Посчитаем объем предполагаемой комнаты площадью 30 кв. м и высотой в 2,5 м:

30 х 2,5 = 75 куб.м.

Теперь нужно определиться с климатом.

Для территории европейской части России, а так же стандартом Белоруссии и Украины является 41 ватт тепловой мощности на кубический метр помещения.

Для необходимой мощности умножаем объем помещения на норматив:

75 х 41 = 3075 Вт

Округлим полученное значение в большую сторону - 3100 вт.Для тех людей, кто проживает в условиях очень холодных зим, эта цифру можно увеличить на 20%:

3100 х 1,2 = 3720 Вт.

Придя в магазин и уточнив мощность радиатора отопления, можно посчитать, сколько секций радиатора потребуется для поддержания температуры даже в самую суровую зиму.

Каждый специалист знает, что существует несколько способов подключения радиаторов отопления. Узнайте как выбрать другой.

Как отопить дачу если нет магистрального газа? Есть можете очень простое решение - об этом прочитать по адресу: https: // obogreem. net / отопитель-ны-е-приборы / обогреватели / инфракрасный-е-обогреватели-для-дачи.html.

Расчет количества радиаторов

Метод расчета представляет собой выдержки из предыдущих пунктов статьи.

После того, как Вы подсчитаете необходимую мощность для обогрева помещения и количество секций радиатора, Вы приходите в магазин.

Если число секций вышло внушительное (такое бывает в помещениях с большой площадью), то резонно будет приобрести не один, а несколько радиаторов.

Данная схема применима и к тем условиям, когда мощность радиатора ниже необходимой.

Но существует еще один быстрый способ посчитать количество радиаторов. Если в Вашей комнате стояли старые чугунные радиаторы с высотой около 60 см, и зимой чувствовали себя в этом помещении себя комфортно, то посчитайте количество секций.

Полученную цифру умножьте на 150 Вт - это и будет необходимой новой мощностью новых радиаторов.

В случае выбора биметаллических или алюминиевых радиаторов, можете выкупить их из расчета 1 к 1- на одно ребро чугунного радиатора 1 ребро биметаллического.

Разделение на «теплая» и «холодная» квартира давно уже пришло в нашу жизнь.

Многие люди сознательно не хотят заниматься выбором и установкой новых радиаторов, объясняя это тем, что «в этой квартире всегда будет холодно». Но это не так.

Правильный выбор радиаторов вкупе с грамотным расчетом необходимой мощности способен сделать тепло и уют за Вашими окнами даже в самую холодную зиму.

Расчет тепловой мощности радиаторов отопления

Расчет тепловой мощности радиаторов отопления

.

Для того, чтобы установленная система отопления оправдала все возложенные на нее элементы, прежде всего, правильно подобрать все ее элементы.Важное значение, наряду с подбором котла, имеет правильный расчет мощности радиаторов отопления. И если на котел возлагается миссия вырабатывать количество тепла, здание теряет в максимальные морозы, чтобы передать это же тепло от котла непосредственно в помещении.

Теплоотдача радиатора- это то количество тепла, которое он способен отдать за промежуток времени (обычно при расчетах это 1 час). На теплоотдачу влияние: материал из которого он изготовлен, его площадь и температура (если быть точнее, не сама температура радиатора, то разница между температурой радиатора и температурой воздуха в помещении.Чем разница больше, тем легче будет сниматься тепло с радиатора). Для увеличения теплоотдачи радиаторы изготавливают из металлов, которые хорошо проводят тепло, а в самой конструкции радиатора делают специальные конвекционные пластины.

Важно понимать, что чем больше площадь радиатора, тем при меньшей температуре он будет способен передать нужное количество тепла помещению. Поэтому чем больше запас вы возьмете, он может передать, а это уже влияет на эффективность, экономичность и долговечность вашего отопительного котла.

Стандартным температурным диапазоном при расчете является работа системы отопления при температуре 70/50 градусов Цельсия - 70 на "подаче" и 50 на "обратке".

Данные для расчета

При проектировании системы проектные организации опираются на:

  1. теплопотери здания
  2. мощность радиаторов, по данным завода-производителя
  3. разница температур радиаторов и воздуха в помещении
  4. желаемую температуру в помещении

Расчет теплопотерь

Если делать все по-научному, то теплопотери здания вычисляются с учетом каждого слоя стен, потолка, пола, окон и дверей, будь то слой штукатурки, кирпича или утеплителя. Также учитывается направление относительно сторон света, ветра и многие другие факторы.

Мы с вами не проектная организация, поэтому вникать в такие скрупулезные расчеты, копаться в СНИПах, ДБНах и прочих нормативных документах не будем. Гораздо проще воспользоваться другим методом, который имеет немного большую погрешность, взять небольшой запас и тем самым перекрыть возможные неточности.

Многие вычисляют теплопотери из расчета 1 кВт на 10 квадратных метров, однако этот метод имеет довольно большую погрешность, т.к. не учитывает ни тип объекта (частный дом или квартира) высота потолка, ни наличие и размеры окон, наружных дверей.

Более точно можно посчитать по формуле:

V * 40 Вт + Теплопотери через окна + Теплопотери через наружные двери.

где:

V- объем комнаты (высота умножим на длину и умножим на ширину)
40 Вт - это теплопотери здания на 1 кубический метр, при котором утепленность здания считается нормальной. Если теплопотери больше, то увеличить количество радиаторов экономически нецелно, нужно дополнительно утепляться.Кстати, из этого показателя появилось суждение, что на 1 м. кв. нужно 100 Вт (при средней высоте потолка 2,5 м: 40 * 2,5 = 100 Вт). Однако, повторюсь, это не учитывая окон и наружных дверей.

  • Теплопотери через окна (в среднем 100 Вт на окно)
  • Теплопотери через наружную дверь (в среднем 150 - 200 Вт)

Приведем к длине радиаторов

Для расчета стальных радиаторов воспользуемся формулой:

Теплопотери разделим на 1,5 и умножим на Коэффициент запаса

Где:

  1. Теплопотери - полученное значение из предыдущего раздела.
  2. 1,5- коэффициент приведение к длине радиатора. Значение приведено как средней мощности 10-ти см длинны стального радиатора при работе в режиме 70/50 градусов Цельсия.
  3. Коэффициент запаса- т.к. погрешность в расчете все же сеть, то возможные неточности нужно перекрыть. Для квартир рекомендую коэффициент принимать минимум 1,15 (15% запаса), для домов минимум 1,3 (30% запаса). А вообще, чем больше возьмете запас, тем лучше для котла, тем меньше будет расход газа.

Пример

Давайте посчитаем на примере, объединив обе формулы в одну.

Исходные данные:

Частный дом, площадь комнаты 15 м.кв. Высота потолка 2,5 м. Количество окон в комнате -2
15м.кв. * 2,5 м * 40Вт + (2 * 100 Вт - окна) / 1,5 * 1,3 = 1473 мм.

Округляем в большую сторону до ближайшего размера, получается радиатор 1500 мм. Так как у нас в комнате 2 окна, то желательно разделить эту длину радиатора на 2. Получится 700 мм + 800 мм, либо лучше 2 радиатора по 800 мм.

Еще один момент, о котором не было задействовано - это углы. В угловых помещения теплопотери повышаются, т.к. глубина промерзания в таких местах увеличивается. Для угловых помещений следует взять 10-15% дополнительного запаса.

Вот и все, как видите - ничего сложного. Помните об основном правиле - лучше больше, чем меньше и все у вас получится!

Тепла Вам и Уюта!


Понравилась статья?
Расскажите об этом друзьям!

Твитнуть

Как рассчитать количество секций радиатора? точный расчет.

Система отопления имеет не маловажную роль в обустройстве помещения жилого или нежилого назначения.

В общем, на этот фактор влияет несколько моментов:

1 . Во-первых, необходимо учитывать площадь отапливаемого пространства.

2 . Во-вторых, наличие и количество оконных и дверных проемов в помещении.

3 . В-третьих, размер радиатора.

4 .В-четвертых, статус помещения в зависимости от его назначения.


В процессе подготовительной работы при установке систем отопления правильный расчет размера радиатора для данного помещения.

Как рассчитать количество секций радиатора, согласно плану?

Правильные вычисления помогут решить множество проблем, которые всплывут только после монтажа. Например, если установить количество батарей, недостаточное для эффективной работы, то энергии необходимого температурного режима.

И напротив, если применять радиаторы с превышением нормы, это повлечет завышенные расходы на отопление. Для стандартного помещения расчеты представьте собой простой процесс, доступный каждому.

Вариант № 1. Расчет с учетом площади отапливаемого помещения

Не сложные предварительные вычисления можно провести, ориентируясь на площадь помещений. Этот способ рассчитан для помещений с высотой 2.4 - 2.6 метра. По нормам для обогрева помещений с низким потолком необходимо 100Вт на квадратный метр.

Чтобы рассчитать количество расходуемой мощности, необходимо умножить показатель на площадь жилой комнаты. Стандартная комната в 18 кв. м. потребует 1.8 кВт тепловая энергия.

При этом расчетном количестве секторов батарей безопасное рациональное использование ресурсов. Чтобы рассчитать размер устройства радиатора (в секциях) полученный результат мощности делим на теплоотдачу. Эти показатели отмечаются непосредственно на радиаторных секциях.

Вт Например, стандартный расход равен 170. В нашем случае расчет будет выглядеть так: 1800Вт / 170 Вт получает 10.6. Дробный показатель округляем в сторону большего. То есть для нашей комнаты потребуется 11 секций.

Округление всегда осуществляется к большему, за исключением тех комнат, в которых используется потеря тепла. Например, кухня. Кроме того, следует учитывать и индивидуальные факторы, способные повлиять на изменение тепловых потерь по стандарту. Если в комнате есть выход на балкон, большое окно или помещение находится в углу строения.В этих случаях необходимо было поддержать 17-20%.

Вариант № 2. Расчеты с учетом объема помещения

Этот метод более точный. Алгоритм расчетов аналогичен предыдущему варианту. В первую очередь произведена расчет потребляемой мощности, а затем расчет количества секторов радиатора. Согласно нормативам СНИП для обогрева 1 куб.м. необходимо 41 Вт мощности. Для получения комнаты проводим элементарные вычисления: площадь помещения, умноженная на высоту.После чего объем помещения умножаем на полученное норматива.

Стоит учесть, что современные стеклопакеты уменьшают теплопотерю до 34 Вт. Итак, пример на нашей комнате, только высота потолка 3 метра.

Вот наши вычисления:

Объем помещения - 18 кв.м. х 3 м получаем 54 куб.метров;

далее расчет теплового расхода - 54 куб.м. х 41 Вт получаем 2214 Вт.

Взяв радиаторы мощностью 170 В получим: 2214/170 = 13 секций.Производители зачастую завышают показатели отдачи тепла за счет погрешностей. В реальности стоит ориентироваться на показатели по минимуму, затраты, в паспорте радиатора.

Вариант № 3. Точный расчет

Этот вариант подходит для вариантов как расчет нестандартных помещений. То есть учитываются все факторы, которые повлияют на уровень теплоотдачи. Вот формула, по которой рассчитывают энергию:

КТ = 100 х S х К1 х К2 х К3 х К4 х К5 х К6 х К7, где

  • КТ - количество мощность тепла;
  • S - площадь в кв.м. помещения;
  • К1 - остекление окон:
  • Обычные окна - 1,27;
  • Двойные стеклопакеты - 1,0;
  • Тройные стеклопакеты - 0,85;

К2 - теплоизоляция:

  • Низкий уровень - 1,27;
  • Средний уровень - 1,0;
  • Высокий уровень— 0,85.

К3 - соотношение размера окна и площади комнаты:

  • 10% - 0,8.
  • 20% - 0,9;
  • 30% - 1,0;
  • 40% - 1,1;
  • 50% - 1,2;

К4 - температурный режим в зимнее время:

  • 10 гр - 0,7.
  • 15 гр - 0,9;
  • 20гр - 1,1;
  • 25 гр - 1,3;
  • 35 гр - 1,5;

К5 - наличие наружных стен:

  • 1 стена— 1,1;
  • 2 стены - 1,2;
  • 3 стены - 1,3;
  • 4 стены— 1,4.

К6 - вид строения:

  • Отапливаемая мансарда или чердак - 0,9;
  • Жилое помещение - 0,8
  • К7 - высота комнаты:
  • до 2,5 м - 1,0;
  • 3 - 3,5 м - 1,05;
  • 3,5 - 4 м - 1,1;
  • 4 - 4,5м - 1,15;
  • 4,5 м и более - 1,2.

С помощью подобного варианта расчета учитываются все нюансы помещения. Результат, указанный в паспорте устройства, необходимо разделить коэффициент теплоотдачи одного сектора радиатора.А полученное число округлить. Это и есть количество необходимых для данного помещения секций в отопительной системе.

Вариант № 4.

Простой способ определить необходимое количество секций радиатора
Калькулятор расчетов можно найти в сети крупных производителей отопительных систем и комплектующих к ним. Удобные программы-калькуляторы позволяют быстро и без проблем произвести расчеты любой сложности. Для этого достаточно заполнить необходимые поля формы.

Расчет количества радиаторов отопления на площадь видео

Точный расчет количества радиаторов (секций) отопления

Можно провести расчет радиаторов отопления по площади, с помощью калькулятора, размещенного на каком-либо сайте. Но данные не будут точными. Калькуляторов (программ) расчета секций радиаторов отопления много, но точную информацию можно получить только в том случае, если провести расчет вручную индивидуально для каждого помещения.

Упрощенные варианты расчета радиаторов отопления в доме

Первый способ: Расчет по объему комнат

Он прописан в положениях СНиП и применимых для панельных домов, Правила применяются в норме взять 41 Вт мощности отопления на один кубический метр отапливаемого помещения. Чтобы установить количество необходимых секций, разделить на мощность одной секции установленных радиаторов.

Второй способ: Расчет по площади помещений

Данный способ расчета ориентирован на помещения с потолками до 2500 мм, и за норму берется 100 Вт мощности на один квадрат площади. Для расчёта количества секций необходимо разделить площадь помещения на мощность одной секции (указывается в технической документации радиаторов).

Примерный расчет количества секций радиатора для типового помещения

N = S / P * 100 , где:

  • N - Количество секций (дробная часть округления по правилам математического округления))
  • S - Площадь комнаты в м 2
  • P - Теплоотдача 1 секции, Ватт

Для этих вариантов применим ряд поправок.Например, если в помещении имеется балкон, или более двух окон, или оно находится на участке здания, то к полученному количеству секций рекомендуется еще 20%. Если при расчете получается конечный результат (количество секций) дробное число, то его следует округлять до целого в большую сторону.

Обратите внимание: полученное значение рассчитано для идеальных условий. То есть, в доме нет дополнительных теплопотерь, сама система отопления работает эффективно, окна и двери герметично закрываются, а соседние помещения также отапливаются.В реальных условиях секций может потребоваться больше .

Точный расчет необходимого количества секций радиаторов

Выше предложенные упрощенные способы расчета радиаторов, актуальны для типовых квартир со стандартными предусмотренными условиями. С их помощью получить адекватный результат для частных жилых домов и квартир в современных новостройках нереально. Для этого использовать следует специальную формулу:
КТ = 100Вт / м2 * S * К1 * К2 * К3 * К4 * К5 * К6 * К7,

100 Вт на квадратный метр, общая площадь помещения.

K1 - коэффициент, учитывающий остекление оконных проемов:

  • для окон с обычным двойным остеклением: 1.27;
  • для окон с двойным стеклопакетом: 1. 0;
  • для окон с тройным стеклопакетом: 0,85;

K2 - коэффициент теплоизоляции стен:

  • Низкая степень теплоизоляции: 1,27;
  • хорошая теплоизоляция (кладка в два крипича или слой утеплителя): 1.0;
  • высокая степень теплоизоляции: 0,85;

K3 - соотношение площади окон и пола в помещении:

  • 50%: 1.2;
  • 40%: 1,1;
  • 30%: 1,0;
  • 20%: 0,9;
  • 10%: 0,8;

K4 - коэффициент, позволяющий учесть среднюю температуру воздуха в самую холодную неделю года:

  • для -35 ° C: 1,5;
  • для -25 ° C: 1,3;
  • для -20 ° C: 1,1;
  • для -15 ° C: 0,9;
  • для -10 ° C: 0,7;

K5 - корректирует потребность в тепле с учетом количества наружных стен:

  • одна стена: 1.1;
  • две стены: 1.2;
  • три стены: 1,3;
  • четыре стены: 1,4;

K6 - учет типа помещения, расположено выше:

  • холодный чердак: 1.
