Сколько весит кольцо жби – сколько весит изделие диаметром 1 метр
сколько весит изделие диаметром 1 метр
Для того чтобы обустроить индивидуальную канализационную систему в собственном загородном доме существует несколько способов. Но несмотря на огромный ассортимент более современных и новейших строительных материалов, наибольшим спросом пользуются кольца из железобетона. Такая популярность достигнута благодаря прочности, надежности, и морозоустойчивости подобных изделий, а также немалое значение имеют и размеры бетонных колец для канализации.

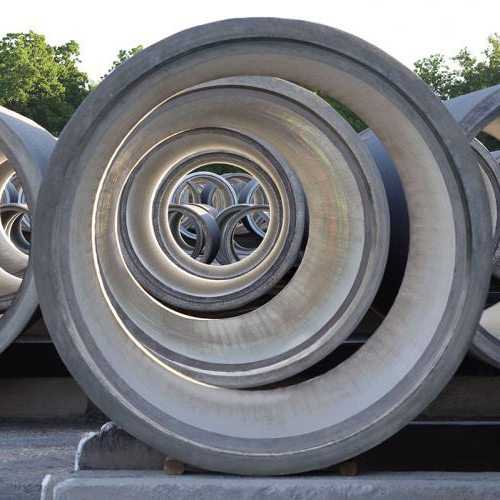

ЖБИ кольца
Основные характеристики бетонных колец
Применение сборных железобетонных конструкций при производстве строительства позволяет значительно сократить сроки производства работ, повышая при этом производительность. Именно кольца считаются изделием, наиболее часто применяемым в процессах строительства.
Область применения
Сфера использования таких изделий может быть самая различная:
- Сооружение питьевых колодцев;
- Обустройство смотровых колодцев, необходимых для контроля состояния систем коммуникации;
- Строительство септиков;
- Обустройство ливневой канализации и т. д.

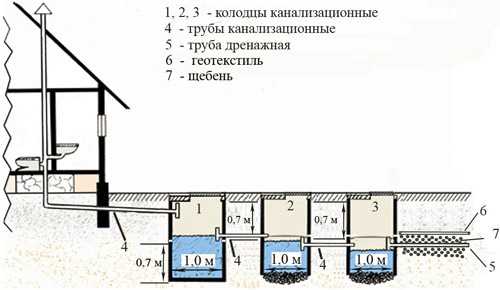

Схема септика
Преимущества и недостатки
К достоинствам конструкций такого рода можно отнести:
- Высокий уровень прочности;
- Долговечность;
- Морозоустойчивость;
- Простота монтажа;
- Простота эксплуатации;
- Небольшая цена.
Но существует и один существенный недостаток, который кроется в большом весе. Так, например, ответом на вопрос о том, сколько весит бетонное кольцо диаметром 1 метр, становится величина, равная 600 кг. А это говорит о том, что транспортировка подобного изделия к месту застройки невозможна без спецтехники.

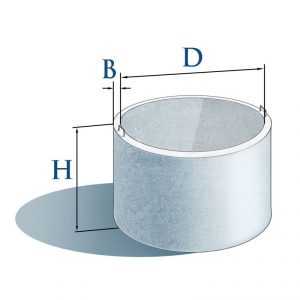

Размеры конструкций
Габаритные размеры вес бетонных колец — это два параметра напрямую связанные между собой. Как масса, так габаритные параметры таких изделий могут быть различными, в зависимости от типа создаваемого изделия и цели его использования.
На сегодняшний день существуют кольца следующих типоразмеров:
- КЦ-10. Высота такого изделия составляет 0,9 м, внешний диаметр – 1,16 м, а вес бетонного кольца 1 метр внутреннего диаметра составляет 0,6 тонны;
- КЦ-15. Такое кольцо именуется средним и обладает следующими параметрами: высота — 0,9 м, внутренний диаметр – 1,5 м, внешний диаметр – 1,6 м, масса изделия – 1 тона;
- КЦ-20. Кольцо выстой – 0,9 м, с весом 1,5 тонны, и диаметрами внешним и внутренним 2 м и 2,2 м соответственно.

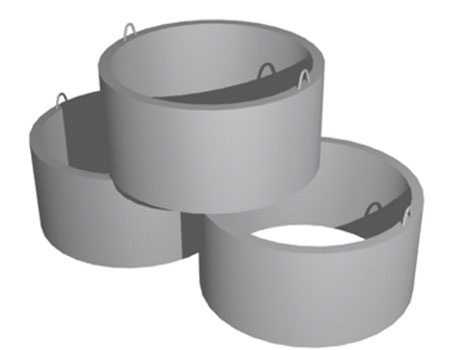

Типоразмеры
Обратите внимание!
Маркировка изделия состоит из букв КЦ или КС и указанием размера внутреннего диаметра изделия в дециметрах.
Современные производители предлагают кольца с диаметром от 0,72 до 2 метров и стандартной высотой в 90 см.
Помимо таких стандартизированных изделий, существуют также и нестандартные, которые называют доборными.
Отличаться такие изделия от типовых могут по следующим параметрам:
- Формой самой конструкции;
- Толщиной стенки, которая варьируется от 65 мм до 115 мм;
- Наличие на поверхности замков, которые позволяют упростить процесс сборки конструкции;
- Высотой;
- Диаметром.
Так, к примеру, можно приобрести бетонные кольца большого диаметра (более 2 м) или даже квадратные изделия.

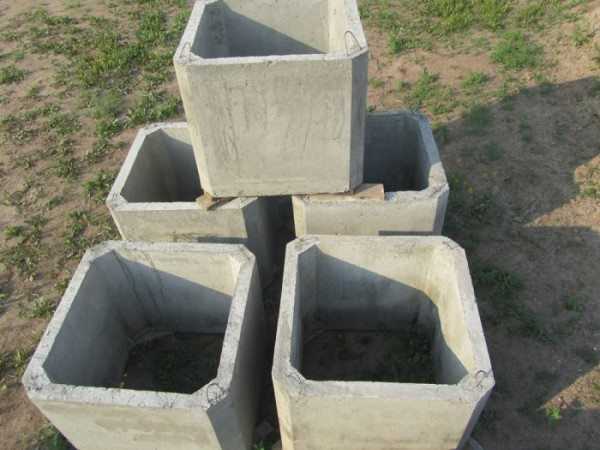

Квадратные конструкции
Совет. К плюсам использования железобетонных конструкций квадратной формы можно отнести возможность установки их на бетонную плиту.
Это исключает необходимость сооружения бетонной стяжки на дне колодца, да и к тому же вырыть квадратную яму легче, чем круглую.
Типы колец
По типу конструкции такого рода делятся на два основных типа:
- Прямые. Соединение таких колец производится с помощью металлических скоб и цементного раствора;
- С замком — такие изделия наделены кольцевым выступом в верхней части и выемкой в нижней. Установка подобных элементов друг на друга позволяет создавать прочные соединения, что исключает вероятность смещения.

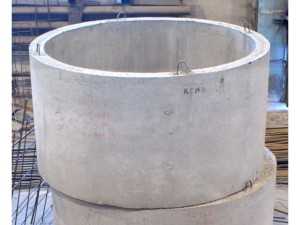

Замковое кольцо
Технология изготовления
Серьезная нагрузка на изделия такого рода в процессе их эксплуатации обуславливает необходимость придания им высоких прочностных показателей. Именно поэтому в процессе производства используют только высококачественный раствор с мелким зерном. Обычно это бетон, относящийся к маркам от М200 до М500.
Процесс изготовления делится на следующие этапы:
- Подготавливается форма для заливки;
- В форму укладывается арматурный каркас;
- Производится заливка готовым бетонным раствором;
- Удаляются пустоты методом вибрации.
Теперь изделию осталось просохнуть в соответствующих микроклиматических условиях.
Изготовление колец в домашних условиях
Если вы решили изготавливать железобетонные кольца своими руками, то непременно должны знать:
- Для получения качественного изделия необходимо использовать цемент марки М400 и выше;
- В качестве мелкого наполнителя должен выступать промытый кварцевый песок;
- Крупный наполнитель – малоокатный гравий.
Инструкция изготовления изделий такого рода в домашних условиях выглядит следующим образом:
- Обустройство опалубки. Вам потребуется соорудить 2 цилиндра, из них 1 для внутреннего диаметра и 1 для внешнего.
Совет. В качестве материалов для изготовления опалубки могут выступать доски, фанера, кровельный лист и т.д.

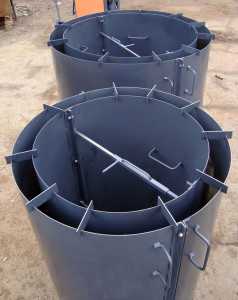

На фото – опалубка
- Выберете ровный участок и установите на нем внутренний и внешний цилиндры, таким образом, чтобы стенки изделий были равноудалены по всей окружности;
- По периметру опалубки на равных расстояниях расположите 10-12 металлических арматурных стержней диаметром 8-10 мм;
- Полученный каркас необходимо закрепить клиньями, которые будут перемещаться вверх по мере заполнения формы раствором;
- Для того чтобы легко отделить готовое изделие, смажьте стенки формы отработанным машинным маслом;
- Залейте в форму слой бетона около 10 см и утрамбуйте при помощи металлического штыря методом прокалывания. Таким образом заполните всю форму;
- Залитую опалубку укройте плотной тканью для защиты от солнца;
- Через 3-5 дней опалубку можно удалить и оставить изделие просыхать еще 7-14 дней, укрыв его от солнца и увлажняя несколько раз в день.
Обустройство канализации из ЖБИ колец

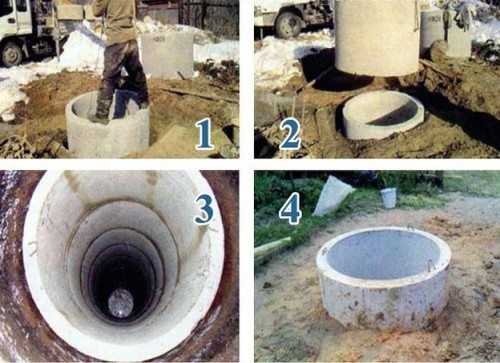

Сооружение колодца
Технология монтажа канализации предусматривает процесс бетонирования дна колодца для того, чтобы предотвратить проникновение сточной воды в почву.
Совет. На современном рынке можно найти кольцами сразу с дном.
Такая конструкция позволит исключить протекание сточных вод, а также проникновение грунтовой воды внутрь канализационного бетонного колодца.
Помимо того, что необходимо произвести изоляцию дна колодца, также нужно гидроизолировать стыки между кольцами.
Для этой цели могут быть использованы следующие строительные материалы:
- Штукатурные смеси;
- Жидкое стекло;
- Резиновые уплотнители.
Не следует также забывать о том, что в процессе промерзания грунта происходит его смещение, что приводит к некоторому движению бетонных конструкций. Для того чтобы решить подобную проблему используют специализированные пластиковые вставки, изготовленные из полиэтилена, толщиной в 0,8 см. Сегодня такие вставки производятся в большом ассортименте, с различным диаметром и высотой.
В заключение
Простые ЖБИ
Бетонные кольца – сборные конструкции, востребованные на современном рынке для различных целей. Независимо от того какой объект вы собираетесь строить, на современном строительном рынке вы непременно сможете найти конструкции, подходящие по размеру и по форме.
Но если подобных изделий все же не найдется, вы без труда сможете изготовить их самостоятельно, ведь процесс этот несложен и позволит сэкономить на транспортных работах. А видео в этой статье раскроет вам еще больше интересной информации о том, какими бывают железобетонные кольца.
masterabetona.ru
Вес бетонных колец разных диаметров 1, 1,5 и 2 метра, характеристики, цены
При использовании ЖБИ при обустройстве колодцев, тоннелей, канализационных, водопроводных и газотранспортных систем важно знать, сколько весит бетонное кольцо и какие нормативные нагрузки оно выдерживает. Изготавливаемые изделия имеют стандартный типоразмеры, диаметр и высота подбираются, исходя из целевого назначения. Отклонения от регламентированных значений веса в меньшую сторону свидетельствует о низком качестве и недостаточном армировании, применение таких ЖБИ на ответственных объектах недопустимо. Знание массы учитывается при подборе техники для их доставки, разгрузки и установки.
Оглавление:
- Классификация
- Взаимосвязь веса и габаритов
- Критерии выбора
- Расценки
Виды ЖБИ, вес и размеры
Ассортимент представлен заготовками на основе тяжелых марок бетона (В25-В40, от F100 и выше, не ниже W4), армированных стальными прутьями с сечением в пределах 6-10 мм. Стандартный диаметр варьируется от 70 см до 2 метров, толщина стенок – от 80 до 100 мм, высота достигает 180 см. Маркировка регламентирована ГОСТ 8020, в зависимости от целевого назначения выделяют:
- Стеновые кольца (КС) для закладки рабочей камеры колодцев и аналогичных конструкций.
- Распределительные и канализационные (КФК, КДК, КЛК, КВГ).
- Опорные элементы: стандартные и дорожные плиты (ПО и ПД), кольца (КО), днище (ПН).
- Плиты перекрытия (ПП), глухие и с люком.
- Специализированные: КЦД и КЦП, имеют дно или крышку, соответственно.
Связь веса и размера
Для строительства частных систем канализации, погребов и колодцев используются изделия с диаметром от 1 метра и выше, поднятие их без специальной техники невозможно.
| Тип | Наружный диаметр, мм | Внутренний диаметр, мм | Высота, мм | Толщина стенок, мм | Объем, м3 | Масса, т |
| КС 7.6 | 840 | 590 | 70 | 0.3 | 0.25 | |
| КС10.18а | 1160 | 1000 | 1790 | 80 | 0.46 | 1.15 |
| КС10.3 | 290 | 0.08 | 0.2 | |||
| КС10.6 | 590 | 0.16 | 0.4 | |||
| КС10.9 | 890 | 0.24 | 0.6 | |||
| КС10.9а | 0.22 | 0.55 | ||||
| КС13.6 | 1410 | 1250 | 590 | 0.2 | 0.5 | |
| КС13.9а | 890 | 0.28 | 0.7 | |||
| КС13.9б | 0.24 | 0.6 | ||||
| КС15.18 | 1680 | 1500 | 1790 | 90 | 0.804 | 2.01 |
| КС15.6 | 590 | 0.265 | 0.66 | |||
| КС15.6б | 0.22 | 0.55 | ||||
| КС15.9 | 890 | 0.4 | 1 | |||
| КС20.12а | 2200 | 2000 | 1190 | 100 | 0.67 | 1.68 |
| КС20.12б | 0.64 | 1.6 | ||||
| КС20.18б | 1790 | 1.02 | 2.55 | |||
| КС20.6 | 590 | 0.39 | 0.98 | |||
| КС20.9 | 890 | 0.59 | 1.48 | |||
| КС25.12а | 2700 | 2500 | 1190 | 0.87 | 2.18 | |
| КС25.12б | 0.76 | 1.90 | ||||
| КС25.6 | 590 | 0.48 | 1.2 |
Кольца малого диаметра (в пределах 0,7 м) используются при закладке скважин и горловин конструкций, при толщине в 30 см их масса не превышает 130 кг. Рекомендуемая высота стеновых разновидностей для обустройства септиков и канализации составляет 90 см, ширина – от 1 метра и выше. В зависимости от формы края они разделяются на изделия с прямой стыковкой и замковой системой. Могут весить 550 кг и выше, что обязательно учитывается при планировании разгрузки и монтажа.
Варианты с меньшей высотой секций чаще всего применяются в качестве доборных.
Советы по выбору
При покупке ЖБИ обращается внимание на следующие факторы:
1. Диаметр, подбираемый исходя из целевого назначения конструкций. Напрямую влияет на величину видоизменения или внутреннего объема. При покупке колец для колодцев с большой глубиной отдается предпочтение вариантам с диаметром в пределах 1 метра, при обустройстве септиков и погребов – от 1,5 и более.
2. Высоту одной секции. Оказывает влияние на герметичность и простоту монтажа выгребной ямы из бетонных колец: чем больше, тем меньше образуется стыков. При задействовании мощной подъемной техники без проблем устанавливаются бетонные кольца для канализации и колодезных систем с высотой от 90 см, каждое из которых весит более 200 кг.
3. Стандартизированный показатель – толщину стенок, чем выше риск смещения грунта, тем более надежными должны быть изделия.
4. Соответствие санитарно-гигиеническим нормам. Этот фактор играет важную роль при использовании колодцев, питьевых скважин, погребов и пищевых хранилищ, он в обязательном порядке подтверждается сертификатом.
5. Указанную производителем марку бетона по прочности, водонепроницаемости и морозостойкости: чем выше эти характеристики, тем лучше.
6. Вид дна будущей конструкции, потребность в защите от грунтовых вод. Колодцы, скважины и открытые септики возводятся из стеновых элементов, для обустройства подвалов и закрытых хранилищ целесообразно купить кольца с дном.
7. Стыковку. При высоких требованиях к герметичности (например, при использовании для возведения систем канализации или риске подтапливания) предпочтение отдается типам с замковыми соединениями.
8. Соответствие заявленных размеров и веса фактическим, правильность формы. Качественные ЖБИ имеют одинаковый диаметр и плотно стыкуются друг с другом, при значительных отклонениях возникают проблемы.
9. Вид армирования. Предпочтение отдается заготовкам с каркасом-сеткой, а не просто секциями проволоки.
Стоимость
Изделия с требуемыми характеристиками и размерами выпускают свыше 250 отечественных фирм. К проверенным временем изготовителям относят ООО Мастер Строй и Фаворит, Рязанский и Тюменские заводы ЖБИ, Торговую компанию Вира и ЖБИ Торг. У них можно купить бетонные кольца и вспомогательные элементы, полностью соответствующие нормам ГОСТ, договор на доставку и разгрузку оговаривается отдельно.
| Тип | Назначение | Производитель | Объем, м3 | Масса, кг | Цена за шт, рубли |
| К-10-10ч | Колодезные кольца для горизонтального и вертикального расположения | Рязанский завод ЖБИ-2 | 0,345 | 0,828 | 2500 |
| КС 15-9 | Мастер Строй | 0,4 | 1 | 3500 | |
| КС 20-9 | 0,49 | 1,48 | 4500 | ||
| ПН 15 | Днище (плита низа) | Рязанский завод ЖБИ-2 | 0,28 | 0,7 | 3400 |
| КЦД 10-9 | Кольца с днищем | ЖБИ Торг | 0,33 | 0,9 | 2100 |
| КЦД 10-9 ч | 2180 | ||||
| КЦД 15-10 | 0,38 | 1,8 | 5140 | ||
| КЦД 20-10 ч | 0,589 | 2,65 | 8730 | ||
| КЦП 10-9 | То же, с крышкой | ООО Фаворит | — | 1,04 | 1500 |
| КЦП 15-9 | — | 1,4 | 2800 | ||
| КЦП 20-9 | — | 2,5 | 5000 |
cemgid.ru
Сколько весит (вес бетонного) жби кольцо бетонное 1.5 метра, цена
Железобетонные колодезные кольца сегодня основной элемент современных сборных колодцев. Область применения колодцев из железобетона очень широка – для устройства локальных канализаций, септики для очистки стоков, газопроводные и тепло- и водопроводные колодцы, конструкции для проведения инженерных коммуникаций и пр. Диаметры и типы колец взаимосвязаны, их значения определяют и объёмы колодцев, например, объем бетонного кольца 1.5 метра.
Изготавливают колодцы разных диаметров, их значения колеблются в пределах 70 см-20 см, хотя сегодня выпускаются сборные колодцы нестандартных диаметров, и высотами, превышающими стандартные размеры. От этих параметров зависит и стоимость жби изделий сборного типа.
Все колодезные кольца для сборных железобетонных колодцев имеют маркировку, в соответствии с положениями ГОСТов и ТУ. Маркировка включает группы буквенно-цифровых обозначений, в том числе, указан и вес жби кольца 1.5.
Перед тем, как жби кольца для канализации купить, необходимо убедиться, что они произведены по всем стандартам качества, и отвечают по результатам лабораторных испытаний требования по стойкости к механическим воздействиям, по водонепроницаемости и влагопоглощения, морозостойкости, пр.
Производители выпускают сегодня несколько типов колец, в зависимости от их назначения:
1. Типовые ж/б кольца для стен — используются для возведения любых типов колодцев, при помощи этих сборных элементов формируют горловину.
2. Доборные элементы, вспомогательного назначения— устанавливают в тех ситуациях, когда не подходят типовые кольца, в тех случаях, когда возводимый колодец имеет нестандартную конфигурацию, или размеры, и необходим нестандартный объем жби колец, их, как правило, изготавливают на заказ.
Кольца из железобетона незаменимы при строительстве колодцев для укладки коммуникационных систем, подходят для обустройства дренажных колодцев, канализаций (септик из бетонных колец под ключ стоимость которого, зависит от габаритов и веса кольца), водо-и газопроводных шахт.
В зависимости от особенностей конструкции выпускают кольца, оснащённые замковым соединением, в единой монолитной конструкции с днищем, с плитами перекрытия и пр.
Перед тем как обустраивать колодцы сборные железобетонные серия 3.900 1 14 на территории загородного дома, нужно хорошо просчитать затраты водных запасов и расходов на всех членов семьи. После чего, по необходимому диаметру, и, учитывая условия эксплуатации, климатические зоны, можно выбрать кольца жби размеры гост. Также, при монтаже необходимо строго соблюдать порядок возведения колодцев, их вес, например, вес бетонного кольца 1.5 метра, выбрать спецтехнику для возведения колодца.
Выбрать самостоятельно необходимые параметры железобетонных колец, сложно, особенно это касается глубоких шахт, таких, как колодец 20 колец. Эти вопросы необходимо поручить специалистам. Имея большой опыт работы, они смогут выбрать кольца с нужными параметрами – диаметром, весом, объёмом, определить, сколько весит жби кольцо, после чего грамотно выбрать все составляющие для конкретного колодца.
prestig-treyd.ru
что влияет на показатель массы?
| Наименование | Длина мм. | Ширина мм. | Высота мм. | Объем бетона м3 | Масса кг. | ГОСТ | Серия |
| Плитка тротуарная 6К 7 | 500 | 500 | 70 | 0,0175 | 44 | 17608-91 | |
| Плитка тротуарная 6К 3.5 | 500 | 500 | 35 | 0,00875 | 22 | 17608-91 | |
| Плитка тротуарная 6К7ф | 600 | 600 | 70 | 0,0252 | 63 | 17608-91 | |
| Плитка тротуарная 3К 3 | 300 | 300 | 24 | 0,00216 | 6 | 17608-91 | |
| Плитка тротуарная 3К 3 Гладкая серая | 300 | 300 | 24 | 0,00216 | 6 | 17608-91 | |
| Плитка тротуарная 3К 3 Гладкая цветная | 300 | 300 | 24 | 0,00216 | 6 | 17608-91 | |
| Плитка тротуарная 3К3 Калифорния серая | 300 | 300 | 24 | 0,00216 | 6 | 17608-91 | |
| Плитка тротуарная 3К 3 Калифорния цветная | 300 | 300 | 24 | 0,00216 | 6 | 17608-91 | |
| Плитка тротуарная 3К 5 | 300 | 300 | 50 | 0,0045 | 12 | 17608-91 | |
| Плитка тротуарная 3К5 Фантазия серая | 300 | 300 | 50 | 0,0045 | 12 | 17608-91 | |
| Плитка тротуарная 3К 5 Фантазия цветная | 300 | 300 | 50 | 0,0045 | 12 | 17608-91 | |
| Плитка тротуарная 3К 3 Паркет серая | 300 | 300 | 24 | 0,00216 | 6 | 17608-91 | |
| Плитка тротуарная 3К3 Паркет цветная | 300 | 300 | 24 | 0,00216 | 6 | 17608-91 | |
| Плитка тротуарная 4К 4 | 400 | 400 | 50 | 0,008 | 20 | 17608-91 | |
| Плитка тротуарная 4К4 8 кирпичей серая | 400 | 400 | 50 | 0,008 | 20 | 17608-91 | |
| Плитка тротуарная 4К 4 8 кирпичей цветная | 400 | 400 | 50 | 0,008 | 20 | 17608-91 | |
| Плитка тротуарная 3К 4 | 300 | 300 | 40 | 0,0036 | 9 | 17608-91 | |
| Плитка тротуарная 5К 4 | 400 | 400 | 40 | 0,0064 | 16 | 17608-91 | |
| Плитка тротуарная 6К 4 | 500 | 500 | 40 | 0,01 | 25 | 17608-91 | |
| Плитка тротуарная 6К 6 | 500 | 500 | 60 | 0,015 | 38 | 17608-91 | |
| Плитка тротуарная П 06-06 | 610 | 610 | 50 | 0,018605 | 47 | 17608-91 | |
| Плитка тротуарная 6К6 армированная | 500 | 500 | 60 | 0,015 | 38 | 17608-91 | |
| Плитка тротуарная ПТ 45-45-7 | 0 | 0 | 0 | 0 | 0 | ||
| Плитка тротуарная ПТ 6 | 600 | 600 | 60 | 0,022 | 55 | 17608-91 | |
| Плитка тротуарная 4К 7 | 375 | 375 | 70 | 0,01 | 24 | 17608-91 | |
| Плитка тротуарная 7К 8 | 750 | 750 | 80 | 0,045 | 108 | 17608-91 | |
| Плитка тротуарная гладкая-серая (армированная) | 330 | 330 | 40 | 0,004356 | 11 | ||
| Плитка тротуарная гладкая-цветная (армированная) | 330 | 330 | 40 | 0,004356 | 11 | ||
| Плитка тротуарная рельефная-серая (армированная) | 330 | 330 | 40 | 0,004356 | 11 | ||
| Плитка тротуарная рельефная-цветная (армированная) | 330 | 330 | 40 | 0,004356 | 11 | ||
| Плитка тротуарная галька-серая (армированная) | 330 | 330 | 40 | 0,004356 | 11 | ||
| Плитка тротуарная галька-цветная (армированная) | 330 | 330 | 40 | 0,004356 | 11 | ||
| Плитка тротуарная камень-серая (армированная) | 330 | 330 | 40 | 0,004356 | 11 | ||
| Плитка тротуарная камень-цветная (армированная) | 330 | 330 | 40 | 0,004356 | 11 | ||
| Плитка тротуарная шахматка-серая (армированная) | 330 | 330 | 40 | 0,004356 | 11 | ||
| Плитка тротуарная шахматка-цветная (армированная) | 330 | 330 | 40 | 0,004356 | 11 | ||
| Плитка тротуарная Г-образная серая | 250 | 250 | 40 | 0,0025 | 7 | ||
| Плитка тротуарная Г-образная цветная | 250 | 250 | 40 | 0,0025 | 7 | ||
| Плитка тротуарная 500х500 | 500 | 500 | 40 | 0,01 | 25 | 17608-91 | |
| Плитка тротуарная 6К 3 шлифованная | 500 | 500 | 35 | 0,00875 | 22 | 17608-91 | ТУ 5714-064-02495332-96 |
| Плитка тротуарная 6К 5 не шлифованная | 500 | 500 | 50 | 0,0125 | 32 | 17608-91 | ТУ 5714-064-02495332-96 |
| Плитка тротуарная 6К 7 не шлифованная | 500 | 500 | 70 | 0,0175 | 44 | 17608-91 | |
| Плитка тротуарная 6К7 II сорт | 500 | 500 | 70 | 0,0175 | 44 | 17608-91 | |
| Плитка тротуарная 6К 3 не шлифованная | 500 | 500 | 35 | 0,00875 | 22 | 17608-91 | |
| Плитка тротуарная 6К3 II сорт | 500 | 500 | 35 | 0,00875 | 22 | 17608-91 | |
| Плитка тротуарная 6К 5 II сорт | 500 | 500 | 50 | 0,0125 | 32 | 17608-91 | |
| Плитка тротуарная 6К 3 цветная | 500 | 500 | 35 | 0,00875 | 22 | 17608-91 | |
| Плитка тротуарная 6К5 цветная | 500 | 500 | 50 | 0,0125 | 32 | 17608-91 | |
| Плитка тротуарная 6К 7 цветная | 500 | 500 | 70 | 0,0175 | 44 | 17608-91 | |
| Плитка тротуарная 6Ка 7 | 500 | 500 | 70 | 0,0175 | 44 | 17608-91 | |
| Плитка тротуарная 7К 6 | 750 | 750 | 60 | 0,033 | 83 | 17608-81 | |
| Плитка тротуарная 5К 5 | 400 | 400 | 50 | 0,008 | 20 | 17608-91 | |
| Плитка тротуарная 6К 3 шлиф | 500 | 500 | 35 | 0,00875 | 22 | 17608-91 | ТУ 5714-064-02495332 |
| Плитка тротуарная 7К 8 | 750 | 750 | 80 | 0,045 | 114 | 17608-81 |
wiki.cmet4uk.ru
Вес бетонного кольца для колодца — сколько весит колодезое изделие
Сколько может весить колодезное кольцо?
Неудивительно, что большинство владельцев частных домов и дач на своем приусадебном участке возводят именно бетонный колодец. Такая конструкция обладает рядом преимуществ:
- показательно прочности — высокой;
- такое сооружение прослужит более пятидесяти лет;
- на возведение колодца понадобится всего один день;
- возведение бетонного колодца обойдется дешевле, нежели пластикового и деревянного.
Однако, несмотря на все плюсы, кольца колодезные бетонные имеют недостаток — большой вес. Для того, чтобы его установить понадобится подъемный кран и как минимум два помощника.
Некоторые желающие возвести такую конструкцию, задаются вопросом, сколько весит бетонное кольцо для колодца? Чтобы ответить на этот вопрос, надо знать, сколько будет составляющих элементов, какого размера будут детали и их технологию изготовления.
Расчет веса бетонного кольца для колодца
Прежде всего, стоит отметить, что вес звена определяют на этапе проектирования в качестве отдельной детали, которую устанавливают выше/ниже ур
sevparitet.ru
| Наименование | Длина мм. | Ширина мм. | Высота мм. | Объем бетона м3 | Масса кг. | ГОСТ | Серия |
| Плитка тротуарная 6К 7 | 500 | 500 | 70 | 0,0175 | 44 | 17608-91 | |
| Плитка тротуарная 6К 3.5 | 500 | 500 | 35 | 0,00875 | 22 | 17608-91 | |
| Плитка тротуарная 6К7ф | 600 | 600 | 70 | 0,0252 | 63 | 17608-91 | |
| Плитка тротуарная 3К 3 | 300 | 300 | 24 | 0,00216 | 6 | 17608-91 | |
| Плитка тротуарная 3К 3 Гладкая серая | 300 | 300 | 24 | 0,00216 | 6 | 17608-91 | |
| Плитка тротуарная 3К 3 Гладкая цветная | 300 | 300 | 24 | 0,00216 | 6 | 17608-91 | |
| Плитка тротуарная 3К3 Калифорния серая | 300 | 300 | 24 | 0,00216 | 6 | 17608-91 | |
| Плитка тротуарная 3К 3 Калифорния цветная | 300 | 300 | 24 | 0,00216 | 6 | 17608-91 | |
| Плитка тротуарная 3К 5 | 300 | 300 | 50 | 0,0045 | 12 | 17608-91 | |
| Плитка тротуарная 3К5 Фантазия серая | 300 | 300 | 50 | 0,0045 | 12 | 17608-91 | |
| Плитка тротуарная 3К 5 Фантазия цветная | 300 | 300 | 50 | 0,0045 | 12 | 17608-91 | |
| Плитка тротуарная 3К 3 Паркет серая | 300 | 300 | 24 | 0,00216 | 6 | 17608-91 | |
| Плитка тротуарная 3К3 Паркет цветная | 300 | 300 | 24 | 0,00216 | 6 | 17608-91 | |
| Плитка тротуарная 4К 4 | 400 | 400 | 50 | 0,008 | 20 | 17608-91 | |
| Плитка тротуарная 4К4 8 кирпичей серая | 400 | 400 | 50 | 0,008 | 20 | 17608-91 | |
| Плитка тротуарная 4К 4 8 кирпичей цветная | 400 | 400 | 50 | 0,008 | 20 | 17608-91 | |
| Плитка тротуарная 3К 4 | 300 | 300 | 40 | 0,0036 | 9 | 17608-91 | |
| Плитка тротуарная 5К 4 | 400 | 400 | 40 | 0,0064 | 16 | 17608-91 | |
| Плитка тротуарная 6К 4 | 500 | 500 | 40 | 0,01 | 25 | 17608-91 | |
| Плитка тротуарная 6К 6 | 500 | 500 | 60 | 0,015 | 38 | 17608-91 | |
| Плитка тротуарная П 06-06 | 610 | 610 | 50 | 0,018605 | 47 | 17608-91 | |
| Плитка тротуарная 6К6 армированная | 500 | 500 | 60 | 0,015 | 38 | 17608-91 | |
| Плитка тротуарная ПТ 45-45-7 | 0 | 0 | 0 | 0 | 0 | ||
| Плитка тротуарная ПТ 6 | 600 | 600 | 60 | 0,022 | 55 | 17608-91 | |
| Плитка тротуарная 4К 7 | 375 | 375 | 70 | 0,01 | 24 | 17608-91 | |
| Плитка тротуарная 7К 8 | 750 | 750 | 80 | 0,045 | 108 | 17608-91 | |
| Плитка тротуарная гладкая-серая (армированная) | 330 | 330 | 40 | 0,004356 | 11 | ||
| Плитка тротуарная гладкая-цветная (армированная) | 330 | 330 | 40 | 0,004356 | 11 | ||
| Плитка тротуарная рельефная-серая (армированная) | 330 | 330 | 40 | 0,004356 | 11 | ||
| Плитка тротуарная рельефная-цветная (армированная) | 330 | 330 | 40 | 0,004356 | 11 | ||
| Плитка тротуарная галька-серая (армированная) | 330 | 330 | 40 | 0,004356 | 11 | ||
| Плитка тротуарная галька-цветная (армированная) | 330 | 330 | 40 | 0,004356 | 11 | ||
| Плитка тротуарная камень-серая (армированная) | 330 | 330 | 40 | 0,004356 | 11 | ||
| Плитка тротуарная камень-цветная (армированная) | 330 | 330 | 40 | 0,004356 | 11 | ||
| Плитка тротуарная шахматка-серая (армированная) | 330 | 330 | 40 | 0,004356 | 11 | ||
| Плитка тротуарная шахматка-цветная (армированная) | 330 | 330 | 40 | 0,004356 | 11 | ||
| Плитка тротуарная Г-образная серая | 250 | 250 | 40 | 0,0025 | 7 | ||
| Плитка тротуарная Г-образная цветная | 250 | 250 | 40 | 0,0025 | 7 | ||
| Плитка тротуарная 500х500 | 500 | 500 | 40 | 0,01 | 25 | 17608-91 | |
| Плитка тротуарная 6К 3 шлифованная | 500 | 500 | 35 | 0,00875 | 22 | 17608-91 | ТУ 5714-064-02495332-96 |
| Плитка тротуарная 6К 5 не шлифованная | 500 | 500 | 50 | 0,0125 | 32 | 17608-91 | ТУ 5714-064-02495332-96 |
| Плитка тротуарная 6К 7 не шлифованная | 500 | 500 | 70 | 0,0175 | 44 | 17608-91 | |
| Плитка тротуарная 6К7 II сорт | 500 | 500 | 70 | 0,0175 | 44 | 17608-91 | |
| Плитка тротуарная 6К 3 не шлифованная | 500 | 500 | 35 | 0,00875 | 22 | 17608-91 | |
| Плитка тротуарная 6К3 II сорт | 500 | 500 | 35 | 0,00875 | 22 | 17608-91 | |
| Плитка тротуарная 6К 5 II сорт | 500 | 500 | 50 | 0,0125 | 32 | 17608-91 | |
| Плитка тротуарная 6К 3 цветная | 500 | 500 | 35 | 0,00875 | 22 | 17608-91 | |
| Плитка тротуарная 6К5 цветная | 500 | 500 | 50 | 0,0125 | 32 | 17608-91 | |
| Плитка тротуарная 6К 7 цветная | 500 | 500 | 70 | 0,0175 | 44 | 17608-91 | |
| Плитка тротуарная 6Ка 7 | 500 | 500 | 70 | 0,0175 | 44 | 17608-91 | |
| Плитка тротуарная 7К 6 | 750 | 750 | 60 | 0,033 | 83 | 17608-81 | |
| Плитка тротуарная 5К 5 | 400 | 400 | 50 | 0,008 | 20 | 17608-91 | |
| Плитка тротуарная 6К 3 шлиф | 500 | 500 | 35 | 0,00875 | 22 | 17608-91 | ТУ 5714-064-02495332 |
| Плитка тротуарная 7К 8 | 750 | 750 | 80 | 0,045 | 114 | 17608-81 |
wiki.cmet4uk.ru
Вес бетонного кольца для колодца — сколько весит колодезое изделие
Сколько может весить колодезное кольцо?
Неудивительно, что большинство владельцев частных домов и дач на своем приусадебном участке возводят именно бетонный колодец. Такая конструкция обладает рядом преимуществ:
- показательно прочности — высокой;
- такое сооружение прослужит более пятидесяти лет;
- на возведение колодца понадобится всего один день;
- возведение бетонного колодца обойдется дешевле, нежели пластикового и деревянного.
Однако, несмотря на все плюсы, кольца колодезные бетонные имеют недостаток — большой вес. Для того, чтобы его установить понадобится подъемный кран и как минимум два помощника.
Некоторые желающие возвести такую конструкцию, задаются вопросом, сколько весит бетонное кольцо для колодца? Чтобы ответить на этот вопрос, надо знать, сколько будет составляющих элементов, какого размера будут детали и их технологию изготовления.
Расчет веса бетонного кольца для колодца
Прежде всего, стоит отметить, что вес звена определяют на этапе проектирования в качестве отдельной детали, которую устанавливают выше/ниже уровня слоя жидкости. Также стоит отметить, что уровень земли может быть слабоагрессивной/неагрессивной среды.
Конструкция должна быть рассчитана на постоянные и непостоянные нагрузки. Чтобы произвести расчет постоянной нагрузки надо сложить вес конструкции с боковым вертикальным давлением земли. При этом необходимо учесть возможность обводнения.
Что касается временных нагрузок, то к ним относят:
- нагрузка распределяется равномерно на люк конструкции, но без учета наезда машин на крышку;
- нагрузку от машин;
- нагрузка от колес НК 80.
Для последнего вида показатель надежности приравнивают к одному. Что касается первых двух видов, то показатель надежности приравнивают к 1,2.
На заметку: Возведение сборных колодцев должно происходить на заранее подготовленную подушку (ее делают из цемента и песка), толщина которой должна составлять 0,1см.
По инструкции сказано, что дыру, предназначенную для трубы, необходимо обрабатывать бетонной смесью В10. Это необходимо,чтобы придать отверстию монолитности.
Стоит отметить, что вес бетонного кольца для колодца завит и от диаметра и толщины стены. Чем больше диаметр, тем звено тяжелее.
Технология изготовления звеньев
Формы для изготовления отдельных звеньев
Перед тем как перейти к технологии изготовления звена надо знать, что для разных сооружений применяются кольца разной величины. Самая простая конструкция, детали которой можно изготовить собственноручно, располагается на устойчивом грунте.
При изготовлении детали самое сложное — это сделать правильную форму. Существует несколько способов изготовления элемента. Рассмотрим самый простой.
Процесс:
- Для работы понадобится две трубы с разным диаметром. Первая выступает в роли опалубка. Вторую используют в качестве ограничителя лицевой стороны. Вместо труб можно использовать металлические бочонки. Стоит отметить, что с пластмассовыми формами работать гораздо удобнее.
- Высота детали должна быть равна длине трубы. На две ровные части делят внешний контур. Чтобы это сделать, надо провести две вертикальные черты напротив.
- На отметках прикрепляют два навеса с лицевой стороны. С внутренней начертания разрезают болгаркой. Край середины петли также срезают.
- После того, как вытащите внутренности, получится форма с двумя отделениями.
- Что касается внутреннего контура, то он изготавливается подобным методом. Только в этом случае надо сделать два сектора разного размера. Лучше всего разделить окружность на три части, затем одну вырезать. Навесы крепят внутри.
- С помощью прута армируют изделие.
- Заливка звеньев. Для этого используют состав М200. Для приготовления смеси используют цемент М400/М500. Размер гравия должен быть меньше толщины детали. В качестве наполнителя выступает песок. В таблице пропорций можно посмотреть правильное соотношение.
- Объем заливают рядами. После каждого слоя надо раствор проштыковать, это необходимо для уплотнения.
Изготовление бетонной смеси своими руками
Чтобы раствор получился нужной густоты, в него необходимо добавить нужное количество воды. Если воды в составе было добавлено меньше нормы, то вес кольца значительно увеличится. В результате смесь получится тягучей.
Совет: Чтобы получилась литая смесь, надо добавить воды нужное количество. Стоит отметить, что в форму такой состав залить будет легче всего. Во всех случаях степень уплотнителя отличается.
Как определить уровень пластичности?

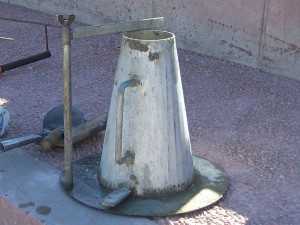

Конус для определения пластичности бетона
При изготовлении раствора необходимо следить за уровнем воды. Перебарщивать с водой также не рекомендуется, как и не долить нужное количество. Если налить больше/меньше нормы, то показатель плотности уменьшится/увеличится, в результате чего появятся трещины.
Для определения нужной консистенции раствора надо применить конус (в процессе его плотно прижимают к доске/фанере).
Уровень пластичности определяется следующем способом:
- На заранее намоченный бумажный лист ставят конус.
- Поверх данного предмета кладут три слоя раствора (в процессе укладывания, каждый слой надо проткнуть).
- Конус вытаскивают и ставят около смеси.
- Поверх конуса кладут доску. Определяют промежуток между доской и верхней точкой раствора.
Если воды в растворе присутствует меньше нормы, то масса осядет на 2-3 см. Если смесь получилась средней жесткости, то она осядет на пять сантиметров или около того. Если раствор пластичный, то он осядет на 14 см и минимум на 6 см. Если литой состав — на 0,2 м.
Для колодцев больших размеров больше всего подходит жесткая/полужесткая смесь. Как правила, арматура у таких конструкций находится в редком положении. Если размеры конструкции средние и арматура имеет каркасное расположение, то в таком случае раствор надо довести до пластичности.
Важно: Не забудьте предварительно промыть песок и щебень. В противном случае показатель прочности понизится.
Как определить пустоты в бетонном растворе?
Способ определения пустот:
- Емкость, рассчитанную на десять литров, заполняют бетонной смесью (можно взять емкость и с меньшим объемом).
- В емкость наливают воду, при этом объем наливаемой жидкости надо запомнить.
- Если воды стало меньше на пять литров, то пустоты занимают 50% (нормой считается: для гравия 45%, песка — 36%, щебня — 50%).
Не забывайте, что полившаяся в результате смесь по объему будет меньше сухой. При изготовлении звена помните это.
Внимание: Оптимальная толщина стен кольца должна составлять 0,1м. В таком случае вы сэкономите на материале, к тому же такая толщина на прочность не влияет и обеспечивает нужное пространство для арматуры.
Видео про изготовление колец из бетона
betonvdoma.ru
размеры, сколько весит и объем бетона в железобетонных кольцах таблица
Строительные железобетонные кольца изготавливаются из прочных материаловЖелезобетонными кольцами называют строительный материал уже готового вида (изготавливается по ГОСТу). Всевозможные строительные смеси используются при изготовлении металлической арматуры и песка, различных фракций щебня, разных марок бетона. Именно поэтому они имеют названия железобетонных изделий.
Содержание статьи
Плюсы ЖБИ
Бетонное кольцо выбирается для определенных целей. Залог полноценного комфорта – система канализации, которая правильно оборудована.
Широко применяются железобетонные кольца при строительстве канализационной системы – выгребных ям и смотровых колодцев.
Самый удобный и простой способ обустроить систему канализации – использовать кольца. Изделия изготавливаются из бетона и арматуры. Кольца очень прочные, и применяют их для долговечных работ. Если вы выбираете кольца для выгребной ямы, то учитывайте количество людей, которые проживают в доме. Если канализационная система оснащена такими кольцами, то от непогоды она надежно защищена. Также она защищает грунтовые воды от утечки канализационных стоков.
Преимущество железобетонных колец в том, что они достаточно долговечныВыделяют два вида колец: обычные железобетонные и еврокольца с замком. Железными скобами и цементным раствором соединяется между собой первый тип колец. Существует специальная таблица, где есть соотношения показателей объема и размеров. Бетонные кольца имеют разнообразный размерный ряд: высота от 10 до 100 см, стандартный диаметр – 1000, 1500, 2000 мм, удельный вес от 46 до 2300 кг, толщина стенок от 70 до 120 мм.
Преимущества использования изделий:
- Эксплуатация колец рассчитана на длительный срок;
- Изделия устойчивы к нагрузкам;
- Влагу не пропускают;
- Простота эксплуатации и монтажа;
- Невысокая стоимость;
- Применяются для оборудования теплосетей, линий электропередач, небольших тоннелей, системы канализации;
- Надежно защищают от грунтовых вод.
Чисто технические аспекты можно отнести к недостаткам: тяжелый вес ЖБИ можно транспортировать только в большом автомобиле и устанавливают их, используя специальную технику.
Размеры и виды конструкций
Бетонные кольца – это неотъемлемая и главная часть колодца. От типа изделия зависят их размеры: диаметр от 70 до 200 см, средняя высота – 50 см.
Кольца должны быть обязательно обозначены марками, которые соответствуют требованиям ГОСТ.
Для колодца подбирают кольца, необходимые ему по размерам. Если вы решили в своем дворе выкопать яму, то посчитайте на всю семью затраты воды. После этого подбирайте кольца по выбранному диаметру. Последовательность опускания колец также необходимо знать. Первым опускается кольцо с днищем – оно обеспечивает прочность конструкции. Вторыми идут стеновые элементы, а затем крышка и люк. Для того чтобы колодец не пропускал воду, каждая деталь по размеру должна равняться предыдущей конструкции. Во время заказа за этим следует строго проследить.
Кольца из железобетона могут быть разных форм и видовВиды колец:
- Вспомогательные, доборные – делаются под заказ и размеры имеют нестандартные. Они необходимы в том случае, если не подходят обычные кольца.
- Железобетонные – подходят для канализационных колодцев, газопроводных, водопроводных, сетевых и дренажных.
- Стеновые – их используют для колодцев любых видов. Чаще всего горловина формируется благодаря им.
- Существуют также и другие виды колец: с днищем, с плитой перекрытия, сборные, с замком и другие.
Проблем с монтажом у вас не будет в том случае, если при выборе кольца вы будете обращать внимание на маркировку, где указаны все необходимые значения.
Недостатки изделий
Все детали важно учитывать при планировании строительства. Строительных материалов это касается в первую очередь. Без учета веса и объема их нельзя транспортировать, правильно разместить и монтировать сооружения из них.
Железобетонные конструкции называют монолитными из-за большого веса.
Применив при строительстве железобетонные изделия, эксплуатационные характеристики вы несомненно повысите. Канализационные сети сооружают, применяя по весу большие бетонные кольца – 1 метр и более. Примерно 640 кг — масса колец, которые используют для водопроводных магистралей. При таком весе монтаж и транспортировка сооружений требуют того, чтобы была задействована специальная техника. Вес бетонного кольца сделать меньше невозможно, иначе в изделии будут находиться полости.
Некоторые недостатки бетонных колец:
- Большой вес. Достаточно внушительны размеры жб кольца для колодца, а материал для изготовления слишком тяжелый. Минимум 250 кг весят такие детали, а иногда даже тонну.
- Невозможен самостоятельный монтаж ввиду большой массы. Как минимум вам понадобятся помощники или придется применять спецтехнику: подъемники, краны. Это самое большое неудобство.
- Диаметр и масса бетонных колец создают затруднения при транспортировке и погрузочно-разгрузочных работах. Поэтому значительна цена перевозки.
Если у указанных марок вы увидели несоответствие веса, значит, это производственный брак. Строительный материал можно приобретать у проверенных производителей.
Регулировочные кольца для колодцев под канализацию
Строительство из бетонных колец автономной канализации является рентабельным, так как качество и цена оправдывают друг друга и для любого покупателя доступен такой материал.
Под постройку сливной ямы или септика из железобетонных колец должны использоваться стройматериалы высокого качества, поэтому изделия необходимо приобретать высшей марки.
К кольцам также следует подобрать высокого качества перекрытия, днища, канализационные люки и крышки к ним. Как основной материал при монтаже канализационного колодца используют высокие и большие кольца. Также существуют железобетонные кольца дополнительного типа, параметры и размеры которых существенно отличаются. С помощью таких колец удобно регулировать любую поверхность конструкции колодца: строго горизонтальную и ровную или весь объем строения, сужая до необходимого внутреннее пространство.
Для обустройства канализации используются фильтрационные и прямые кольца без замкаТипы колец для обустройства канализации:
- Замковое соединение у колец. Специальные выступы делаются в верхней части на каждом кольце, а выемки – в нижней. При установке кольца насаживаются как бы одно на другое, заключаясь при этом в замок. Такое цельное сооружение при эксплуатации смещаться или сдвигаться не может.
- Кольца прямые без замка. При монтаже их соединяют и герметизируют между собой на стыках при помощи цементного раствора или металлических скоб.
- Фильтрационные кольца. У таких изделий на одинаковом расстоянии друг от друга расположены отверстия. Через них в почву просачивается вода, поэтому такие кольца идеальны в работе при монтаже канализационных колодцев.
Основное преимущество железобетонных колец при эксплуатации – долговечность в использовании.
Железобетонные конструкции очень хорошо переносят кислотную и щелочную среду. Они себя отлично показывают при брожении канализационных стоков и воздействии активного ила. Поэтому они являются идеальным вариантом для установки под сливную яму, септик, а также фильтрующий колодец.
kanaliza.ru
