Скользящая система крепления опор стропильной фермы: преимущества, особенности, монтаж

Деревянные дома снова в моде. Люди стремятся не только отдыхать, но и жить за городом, в экологичных зданиях, отлично держащих тепло, эстетичных и уютных. Но всякое строительство имеет свои нюансы, и дерево – один из самых требовательных материалов для возведения дома.

В частности проблемы часто связаны с усадочными процессами, проходящими в древесине уже после сборки сруба (брусового или бревенчатого). Жестко закрепленные элементы в попытке сдвинуться деформируются. Как минимум, это приводит к появлению перекосов, влияющих на эстетику конструкции, как максимум – к преждевременной порче пиломатериалов. Но как крепить стропила к балкам, чтобы избежать этих неприятных последствий? Для нивелирования сдвигов элементов конструкции, особенно в креплении стропильной системы к срубу, требуются элементы конструкции, которые позволят стропилам сдвигаться относительно сруба без вреда для жесткости и функциональности. В старые времена для соединения стропил с бревенчатым срубом для этого использовали отожженную проволоку, но сегодня всё гораздо проще. Достаточно поехать в строительный магазин и приобрести скользящие крепления для стропильной системы.

Приспособления крепятся с стропильной ноге, а далее – к мауэрлату. Результаты подтверждены многократным использованием – стены сруба не распирает, а крыша не зависает. Это и есть главное предназначение скользящих креплений опор стропильной системы.

Преимущества

Применение скользящих опор поможет справиться с движением элементов стропильной конструкции и стеновой коробки. Есть и другие плюсы у этих приспособлений:

1. Легкость установки – не нужно специальных инструментов – достаточно обычного шуруповёрта;
2. Снижение трудозатрат на сооружение самой стропильной конструкции, не нужно балансировать элементы системы вручную.

Усадке подвержены все пиломатериалы, изготовленные из массива – профилированный и строганный брус (не только естественной влажности, но и сухой), оцилиндрованное и скоблённое бревно. Поэтому при строительстве деревянного дома целесообразно использовать скользящие опорные элементы.

Типы и конструктивные особенности скользящей опоры

Есть два типа скользящего крепежа для стропильных систем деревянных домов. Выбор одного из них не зависит от внешних факторов – каждый строитель или владелец дома решают, какой тип им удобнее устанавливать на место.

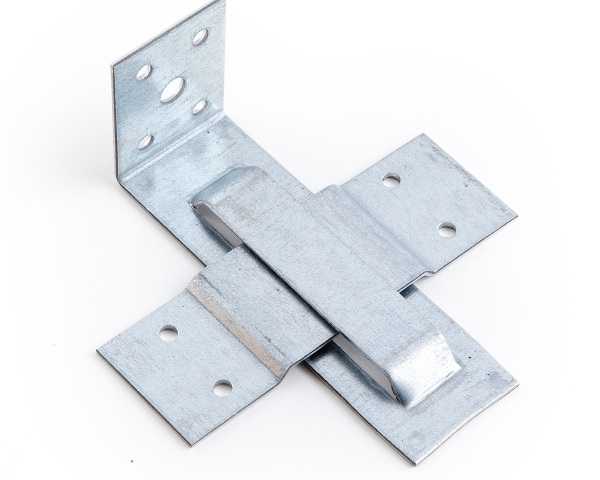

1. Открытый. Состоит из двух отдельных элементов – уголка и полоски с петлей. На обеих частях есть перфорация для легкой установки на место. Соединяются элементы в систему скользящего крепежа на месте.
2. Закрытый – неразборная система, которая заранее крепится к стропильной ноге, а уже по факту подъема к мауэрлату.

Выполняются детали крепежа из 2мм низкоуглеродистой стали. Производство представляет собой штамповку готовых кронштейнов и уголков горячим или холодным методом.

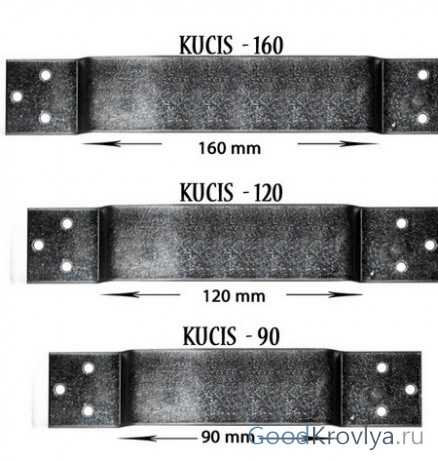

Высота/ширина элементов стандартная 90/40 мм, а вот длина может варьироваться от 90 до 160 мм. С их помощью крепить стропила к балкам можно при строительстве любого здания – от небольшого дачного домика до шикарного загородного коттеджа.

Монтаж опор стропильной системы

Интенсивные усадочные процессы происходят в первые несколько лет после сборки сруба – от 1 до 5 лет. Но и после этого деревянный сруб остаётся «живым» — он набирает и отдаёт влагу, меняя свои геометрические параметры. Поэтому монтаж скользящего крепежа для установки стропильной системы – лучшее решение для домов из цельного бруса или бревна.

Ничего сложного в установке таких крепежей нет. Для работы потребуются саморезы и шуруповерт. К коньковому прогону стропильные ноги крепят на стальную площадку со шпилькой, чтобы обеспечить свободное движение по оси при усадке. А вот соединение стропил с мауэрлатом потребует скользящих крепежей.

Проще всего заранее рассчитать места соединения и прикрутить скользящие крепежи к мауэрлату. После чего поднимать фермы и крепить их по мету. Можно поступить и наоборот – прикрутить «скользячки» к стропильным ногам и поднимать их наверх, заканчивая монтаж крепежа там. Но так выше риск повредить их при подъёме.

Понравилась статья? Поделитесь ею с друзьями!

Комментировать

comments powered by HyperComments

glavstroy365.ru

Скользящая опора для стропил: открытая, закрытая и применение

Деревянное домостроительство долгие годы сохраняет лидирующие позиции. Однако, древесина в качестве строительного материала имеет некоторые качественные характеристики, среди которых высоки процент усадки, что неминуемо провоцирует развитие деформационных изменений в конструкции. Именно по этой причине используются скользящие стропильные опоры.

[contents]

Назначение и область применения

Скользящий вариант опор позволяет конструкции легко приспособиться к конфигурационным изменениям различного характера, в том числе при геометрических изменениях в процессе естественной усадки.

Процесс жёсткого крепления стропильной конструкции на мауэрлат или к балкам перекрытия посредством крепёжных элементов порой бывает нецелесообразен.

При склонности коробки сооружения к усадочным процессам, рекомендовано позволить ногам стропильной системы свободно смещаться по отношению к опоре.

Раньше при строительстве с этой целью использовалась максимально прочная проволочная система, при помощи которой стропила соединялись с верхней частью возведённого сруба. В условиях современного домостроения такое крепление выполняется специальным крепёжным элементом – скользящей опорой, которая отличается простотой установки, надёжностью и долговечностью.

Стоит учитывать, что для любой подвижной опоры характерно наличие фиксированных рамок для выполнения движений.

Характеристики и размеры скользящих опор

Скользящие опоры являются перфорированными элементами, которые высоко эффективно предупреждают зависания кровельных конструкций и процесс распирания стен в условиях деревянного домостроения.

Усадка дома и стропильной системы

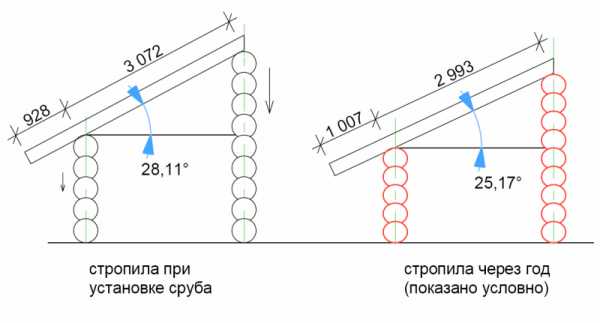

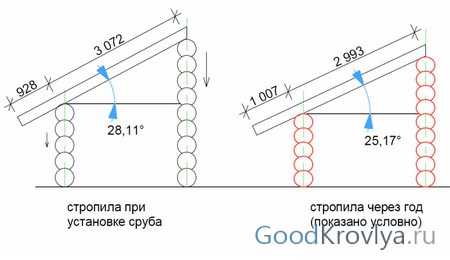

Результатом усадки деревянной стропильной конструкции является значительное ослабление всей системы и возникновение многочисленных перекосов. Использование скользящих опор плавающих стропил позволяет минимизировать негативное влияние усадки. Составные части таких элементов представлены металлическим кронштейном и уголком с петлевой частью.

Основные параметры:

• высота — 9 сантиметров;
• ширина — 4 сантиметра;
• толщина — 2 миллиметра;
• длина — 9 — 16 сантиметров.

Все элементы отличаются высоко степенью прочности и надёжности, а для установки требуется использовать шуруповёрт.

Виды опор

В зависимости от типа возведённой стропильной системы могут применяться несколько способов для скрепления основных элементов. Чаще всего в качестве материала для изготовления таких креплений используется низкоуглеродистая сталь, прошедшая процесс горячей оцинковки.

В качестве скользящих соединении могут быть использованы две разновидности:

• открытый тип скользящего соединения
• закрытый тип скользящего соединения

Полноценное крепление для подвижных соединений выполняется на основании расчётов для равномерного распределения создаваемых нагрузок на стены сооружения. Кроме того, необходимо учесть не только вес стропильной системы, но и всей возводимой кровли.

Вариант открытого соединения

Характеризуется наличием двух открытых элементов: направляющей, которая крепится на стропильную ногу и является стальной изогнутой пластиной с отверстиями и неподвижного уголка. Количество отверстий под крепления на направляющей может варьироваться, а длина хода составляет не менее шести сантиметров и не более шестнадцати сантиметров. Уголок имеет не более пяти отверстий.

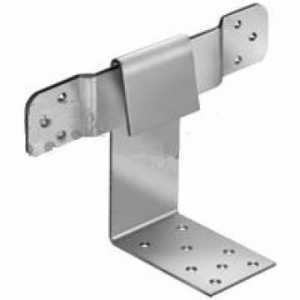

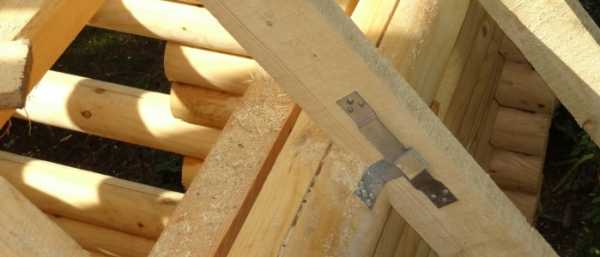

Открытый вариант скользящей опоры

Вариант закрытого соединения

Представляет собой единую и монолитную конструкцию и монтируется в уже собранном виде. Уголок неподвижной части имеет на длинной стороне специальный держатель, через который выводится крепёжная планка. Целесообразно приобретать стропильные соединения в готовом виде, что позволит выполнить максимально качественный монтаж.

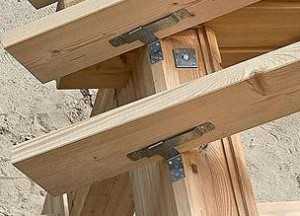

Закрытый вариант скользящей опоры

Монтаж скользящей стропильной системы

Установка опоры

Основой скользящих опор служат две детали, представленные направляющей и согнутой пластиной. При эксплуатации направляющая выполняет скольжение, амплитуда которого не превышает пределов согнутой пластины.

Помимо подвижности при монтаже учитывается надёжность крепления, не позволяющая мауэрлату или несущему бревну в условиях значительных кровельных нагрузок оторваться.

Для скользящих соединений характерно выполнение креплений перпендикулярно стропилам, что обуславливает проведение запила под прямым углом.

Основы монтажа заключаются в следующих действиях:

• выполнение полукруглого запила на опорах стропильных ног;
• установка шипов, позволяющих снять нагрузку с стропильной конструкции.

Иногда можно встретить выполнение крепления другим способом, когда производится устройство специальных пропилов на 75 % в несущих брёвнах. Создание незначительного трения большой площади позволяет удержать систему в условиях сильных ветров и обильных снегопадов. Такой метод используется при наличии небольшого угла кровельного ската или в условиях наличия промежуточных опор. В процессе монтажа используются качественные, оцинкованные саморезы.

Подробнее о монтаже своими руками смотрите в видео.

Подводим итоги

• Монтаж скользящих соединений возможен исключительно на кровлях, имеющих корректную и геометрически правильную форму.

• Установка выполняется только после проведения выверки всех параметров сооружения на соответствие размеров, что позволит упростить монтажные работы и минимизировать необходимость «подгонки» всех элементов.

• Подвижные соединения могут быть использованы не только для крепления стропил и стен, но и для обустройства коньковых соединений.

• Предотвратить заклинивания на подвижных системах позволяет выполнение строго параллельного крепления всех опор скользящих стропил друг к другу и перпендикулярно мауэрлату.

netosadkam.ru

Скользящая опора для стропил плавающих: крепление

Понравилась статья? Следите за новыми идеями из мира дизайна интерьеров, а так же полезных советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

При возведении кровли загородного деревянного дома довольно существенную роль играет такой элемент конструкции, как скользящая опора для стропил. В данной статье будет рассказано о том, что он из себя представляет, как используется и как осуществляется монтаж данного элемента.

Опора скользящая для стропил требуется для того, чтобы компенсировать перекосы стропильной конструкции, возникающие в результате усадки древесины во время эксплуатации.

При помощи скользящей опоры производится крепление стропил к несущему брусу, в результате чего образуется самосбалансированная конструкция.

Кроме того, данный элемент может использоваться во многих других случаях, когда несколько скользящих элементов необходимо соединить с неподвижной основой.

Кроме упрочнения конструкции стропил опора скользящая обладает целым рядом преимуществ, к которым относится простота монтажа, не требующая специальных навыков и инструментов.

Кроме того, скользящая опора позволяет снизить затраты ручного труда при возведении кровли, поскольку избавляет от необходимости выполнять ручную балансировку элементов кровельной конструкции.

Изготавливая скользящую опору, следует учитывать, что она подвергается интенсивному воздействию различных негативных внешних факторов, наиболее значительным из них является окружающая среда.

Поэтому скользящие опоры стропил покрываются цинковым расплавом, который дополнительно легируется другими элементами для повышения прочности и снижения коррозионного воздействия, что позволяет повысить несущую способность конструкции.

Саму скользящую опору изготавливают холодной штамповкой из материала, обладающего достаточной прочностью и пластичностью, такого как полуспокойная низкоуглеродистая сталь марки 08 пс.

Содержание углерода в данной марке составляет 0,08 %, что позволяет хорошо штамповать данный материал. Для сбалансирования ее прочностных характеристик применяется метод раскисления.

Предназначение скользящих опор

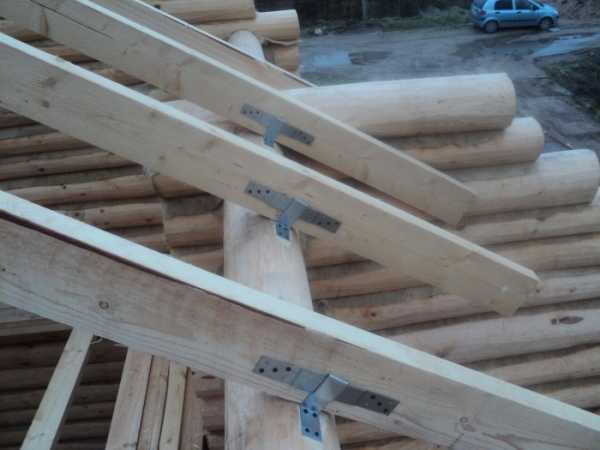

Крепление стропил с использованием скользящей опоры

Скользящие опоры для стропил предназначены для их крепления к мауэрлату при возведении брусовых и бревенчатых строений.

Эффективность данного перфорированного крепления доказывается практикой: скользящее крепление стропил позволяет избежать «зависания» кровли и распирания стен деревянного дома.

Для всех строений, выполненных из массивов цельной древесины, к которым относятся оцилиндрованное и рубленое бревно, а также профилированный брус, характерна естественная усадка.

Усадка системы стропил деревянного дома способна вызвать ослабление и перекосы конструкции. Плавающие стропила, изготовленные при помощи скользящих опор, помогают решить эти проблемы.

Скользящая опора состоит из металлического кронштейна и уголка с петлей.

Для нее в основном характерны стандартные значения размеров:

• Толщина – 2 мм;
• Ширина – 40 мм;
• Высота — 90 мм;
• Длина может колебаться в диапазоне между 90 и 160 миллиметрами.

Система стропил должна выдерживать довольно серьезные нагрузки, поэтому используемые при ее монтаже крепежные элементы, в том числе и скользящие опоры, должны изготавливаться из надежных и прочных материалов.

В соответствии с ГОСТ 14918-80 для производства перфорированных скользящих опор применяется сталь низкоуглеродистая марки 08 ПС, отличающаяся довольно высокой прочностью.

Кроме того, поскольку крыша любого здания подвержена различным негативным атмосферным воздействиям, материал заготовок дополнительно оцинковывается для снижения коррозийного воздействия.

Следует также отметить довольно низкую трудоемкость процесса монтажа кровли с применением технологии скользящих опор стропил, поскольку для их крепления к требуемым конструкционным элементом достаточно использовать только шуруповерт.

Характеристики скользящей опоры для стропил

Изменение угла наклона стропил со временем

Деревянные дома в течение первых лет эксплуатации усаживаются, после чего их геометрические формы и размеры постепенно изменяются под воздействием перепадов влажности и температур.

При этом изменяется высота каждого бруса или бревна, в результате чего происходит изменение и высоты всей стены, складывающееся из изменений высоты каждого отдельного элемента.

Отсюда можно сделать вывод, что чем выше стена, тем сильнее она усаживается в процессе эксплуатации. Наибольшую высоту имеет стена, расположенная под коньком, поэтому и ее осадка является максимальной.

Стены, на которые опираются стропила, расположенные по краям дома, оседают меньше, что приводит к изменению со временем угла наклона кровли.

Это вызывает необходимость учета данных геометрических изменений при выполнении крепления стропил и придания подвижности соединениям:

• Стропила, расположенные в коньке, делают вращающимися друг относительно друга, закрепляя их с обеих сторон при помощи металлических пластин на шпильках.
• Нижние концы стропил своими руками представляют собой особо сложный случай, поскольку в процессе усадки происходит не только их поворот, но и сдвиг относительно стены. Поэтому жесткое и неподвижное крепление ноги стропила к стене вызовет ее выпирание после усадки.

Следует обеспечивать для стропильных ног возможность небольшого, но ощутимого поворота и сдвига вдоль стены, не снижая при этом прочность их крепления.

Ранее для этого применялась скрученная отожжённая проволока, при помощи которой верхнее бревно привязывали к ноге стропила, что обеспечивало одновременно подвижное и надежное крепление.

Современные технологии позволили найти более эффективную замену данному методу, которым оказалась скользящая опора стропил. Данное крепление является более удобным в плане монтажа, удовлетворяет различным требованиям и позволяет надежно закрепить ногу стропила на бревне или брусе мауэрлата.

Полезно: в случае применения в стропильной системе клееного бруса данный способ является единственным, обеспечивающим одновременно требуемую подвижность в совокупности с надежностью.

Крепление располагается вдоль смещения балки, для чего стачивают древесину верхнего бруса.

При этом образуется площадка, на которой выполняется крепление неподвижной нижней части опоры. Выполняя монтаж, опору следует расположить так, чтобы ее запас хода на сдвиг был максимально возможным.

Крепление опоры рекомендуется производить по обеим сторонам ноги стропила, хотя при небольшом уклоне скатов и малой высоте кровли бывает достаточно и одного крепления.

Важно: стропильную ногу, имеющую между мауэрлатным брусом и коньком промежуточные опоры, также следует крепить при помощи скользящей опоры.

Монтаж скользящих стропил

Монтаж скользящих стропил выполняют, когда фронтоны дома изготовлены из бруса или бревен, а прогон конька крепится в теле фронтона. Это нужно для предотвращения распирания стен в результате изменения угла уклона кровли после усадки.

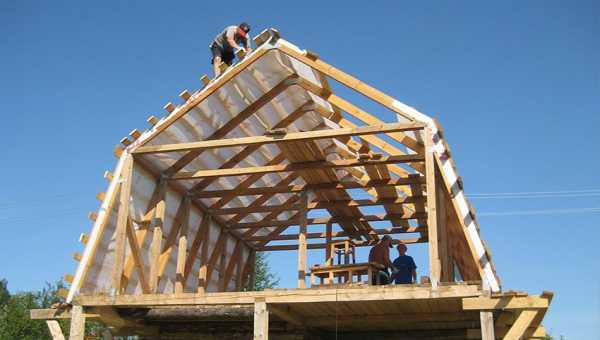

Скользящее стропило

При этом стропила для крыши своими руками кладутся сверху на прогон конька и крепятся там при помощи шарнирного соединения, при котором остается возможность изменения угла, под которым соединяются ноги стропил.

Для изготовления такого соединения используются перфорированные пластины, соединяемые шпильками или же верхние части ног стропил накладывают друг на друга и соединяют шпильками с гайками и шайбами.

При этом соблюдаются следующие условия:

• Мауэрлат, которым является верхний венец сруба, соединяется со стропильными ногами при помощи скользящих опор. Они изготавливаются из оцинкованной углеродистой стали, толщина которой составляет 2 мм. Обычно изготавливают скользящие опоры размеров 90х90х40, 120х90х40, 160х90х40 и 270х90х40 мм. Их длина выбирается в соответствии с предполагаемым смещением ног стропил.
• При выполнении монтажа следует закреплять направляющую линейку скользящей опоры параллельно ноге стропила, а уголок устанавливают в верхней части перпендикулярно ноге, чтобы обеспечить возможность скользить при максимальной длине усадки.
• Стропильные ноги укладываются на мауэрлат либо сверху, либо путем врезки в тело мауэрлата. Глубина такой врезки не превышает ¾ диаметра бруса или бревна мауэрлата.
• Для изготовления стропил используют доски сечением 200х50 или 150 мм.
• Все элементы, входящие в состав системы стропил, следует обработать специальными биозащитными и огнезащитными препаратами.

Подводя итог всему сказанному выше, можно сделать вывод, что скользящие опоры являются важнейшим элементом конструкции кровли деревянного дома.

Помимо повышения жесткости конструкции стропил данный элемент позволяет компенсировать естественную усадку древесины в первые годы эксплуатации здания.

krovlyakryshi.ru

Скользящая опора для стропил предохранит крышу деревянного дома от деформаций

Привычная жесткая система крепления стропильных ног к мауэрлату либо верхнему венцу деревянного сруба с помощью скоб, гвоздей или уголков не всегда себя оправдывает. Во многих случаях стропильный брус должен иметь возможность смещаться относительно стен. Для обеспечения этого смещения применяется скользящая опора для стропил.

Конструкция опорного узла, в которой стропильный брус имеет свободный ход в точке опоры его на стену, находит применение главным образом в строительстве деревянных домов. Стены сруба из массивной древесины после сборки и в процессе эксплуатации подвергаются значительным деформациям и меняют свои геометрические характеристики. Не только дерево естественной влажности, но и клееный брус в той или иной степени дают усадку. Обычный сруб может стать после постановки под крышу и первой снежной зимы ниже на 15%. Причем стены могут осесть на ощутимо различную величину, в результате чего наверху, в зоне крыши, образуется перекос.

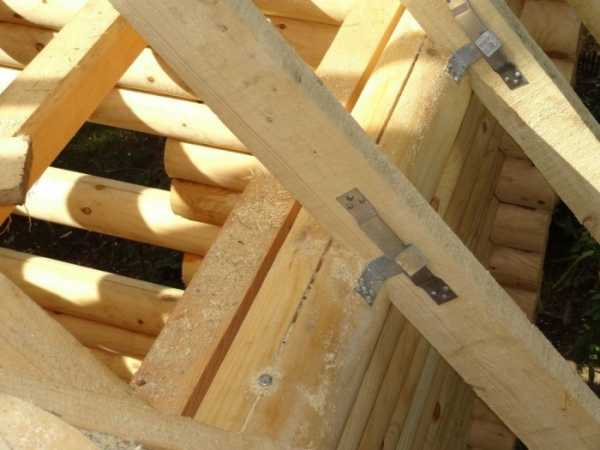

Стропила крыши крепятся к верхнему венцу сруба из оцилиндрованного бревна через скользящие опоры

В процессе эксплуатации также происходят небольшие деформации. Если в доме есть центральная стена, она осаждается в большей степени, чем наружные, когда дом начинают топить. Это объясняется уменьшением объема древесины вследствие снижения ее влажности. Присутствуют и сезонные деформации. В сезон дождей стены дома становятся немного выше, а зимой, когда влажность воздуха минимальна, «усыхают». Причем южная стена высыхает после дождей быстрее, то есть амплитуда изменения высоты стен неодинакова, дом «гуляет». Температурно-влажностные деформации происходят в строениях из цельной древесины в течение всего срока службы дома.

Расчетная величина изменения длины стропильного бруса за счет большей усадки центральной стены деревянного дома

У сруба четырехстенка (отсутствует центральная стена) может быть еще одна проблема. Бревна, постоянно подверженные нагрузке, могут постепенно изгибаться. Стропильная система, если она не собрана жестко и не имеет замкнутого контура по принципу фермы, оказывает не только вертикальное, но и горизонтальное давление на стены. Стропила могут выгнуть центральные части стен наружу, сруб приобретет «бочкообразное» очертание в плане. А крыша провиснет в коньке. Наличие переруба с надежными замками, расположенного поперек конька (пятистенок), избавит от этой проблемы или уменьшит ее.

Кроме того, сами деревянные стропила, если они не были подвергнуты технической сушке, теряя влажность, станут короче.

Если крепить стропила в точке опоры на стену жестко, деформации строения будут передаваться на кровлю. Как результат — крыша, которая при монтаже выглядела идеально, через некоторое время может просесть в центре, плоскости станут кривыми, появятся бугры, впадины, торцевые и ветровые плоскости потеряют ровность.

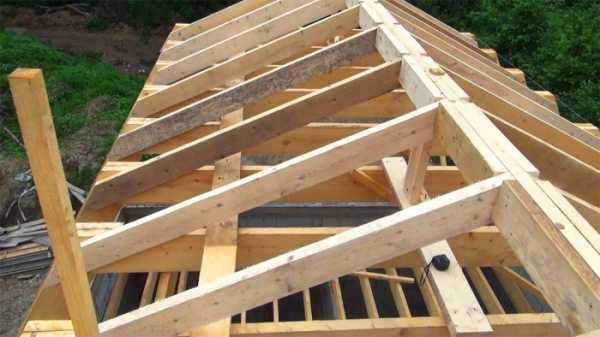

Стропила являются основными несущими элементами крыши

Чтобы деформации стен не передавались крыше, стропильная система в точках сопряжения со стенами должна иметь возможность смещаться, сохраняя свою форму. Эту задачу и обеспечивает скользящая опора для стропил. Максимальный эффект от применения таких опор достигается при строительстве домов из цельной древесины с наличием центральных стен, параллельных коньку крыши.

Функция скользящей опоры — четкая фиксация стропильного бруса к стене и мауэрлату в вертикальной плоскости и возможность ее смещения вдоль собственной оси.

Скользящая опора состоит из двух элементов. Один представляет собой направляющую (планку), которая крепится на стропильном брусе. Второй — уголок с опорной площадкой, фиксируемый к верхнему венцу сруба либо мауэрлату. Уголок снабжен петлей, которая входит в зацеп с направляющей, но не препятствует ее смещению в определенных пределах.

Скользящая опора состоит из двух элементов

Величина деформаций может быть различна. Направляющий элемент опоры ограничивает возможное смещение. В продаже есть опоры с возможностью смещения разной степени.

От длины свободного участка направляющей планки опоры зависит возможная амплитуда скольжения стропильной ноги. Эти три варианта позволяют обеспечить смещение от 90 до 160 мм

Опоры изготавливают из стали не менее 2 мм толщиной. Высота уголка, как правило, 90 мм, ширина пластин 40 мм. Заводские изделия имеют гальваническое антикоррозионное покрытие. Крепеж из обычной стали необходимо защитить от ржавчины, окрасив масляной краской.

Площадку опоры необходимо монтировать на верхний венец строго перпендикулярно оси стропильного бруса, в направлении скольжения. Рекомендуется изначально устанавливать петлю уголка в нижней части планки скольжения.

Стропильный брус будет садиться вниз, поэтому при установке планка и уголок позиционируются именно таким образом. На чертеже указан «запас на усадку».

Крепят металлические элементы только шурупами с антикоррозионным покрытием.

Неправильный монтаж. Площадка должна стоять на верхнем венце под наклоном, перпендикулярно оси смещения стропильного бруса. В данном случае заклинит пластину или оторвет от венца уголок.

Кроме описанных преимуществ, применение скользящих опор позволяет упростить устройство стропильной системы. Отсутствует необходимость выполнять сложный зарез стропильного бруса и верхнего венца для обеспечения опоры. Если дом построен из бруса либо бревен ручной рубки, достаточно в венце прострогать площадку для крепления опоры под нужным углом. В строении из оцилиндрованного бревна это еще проще: угольником вымеряют перпендикуляр на элементе крыши, в точке пересечения бревна и бруса получают место крепления опоры.

Чтобы стропильные ноги не разъехались в стороны, стропильный брус должен иметь одну или несколько точек опоры посередине, на коньке либо рядом с ним. При деформациях стен угол сочленения стропил в коньке также может меняться. Чтобы плоскость крыши не искривлялась, в коньке также применяют скользящее (шарнирное соединение).

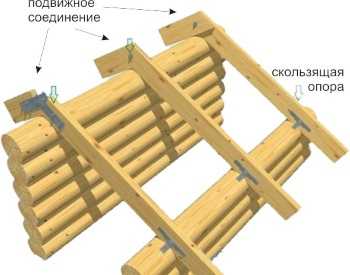

Идеальная «скользящая» стропильная система. Конек опирается на центральную стену. Шарнир из металлических пластин, соединенный стяжкой, намного надежнее обычного болта.

Скользящая опора может быть использована везде, где необходимо обеспечить движение элементов деревянных конструкций. В частности, при устройстве перегородок и зашивок в деревянных домах. К примеру, в ванной комнате деревянного дома планируется часть стены отделать керамической плиткой. Для этого необходимо обшить стену листовым материалом (ГВЛ, ГКЛ, ОСП), изготовив предварительно каркас. Причем каркас должен быть «плавающим», ведь стены со временем могут осесть и подвергаться сезонным деформациям. Если зашивку не доводить до потолка, а стойки каркаса закрепить к стене на скользящих опорах, проблема решается.

goodkrovlya.com

Скользящая опора для стропил

Срок эксплуатации строительного объекта зависит от многих факторов. Необходимо использовать качественные материалы, делать всё в соответствии со СНИПами и применять подходящие инженерные конструкции.

Внимание! Когда говорится про применение скользящей опоры для стропил, каждому опытному строителю становится ясно, что дальше речь пойдёт об установке каркаса для крыши.

Крыша выполняет в здании одну из самых важных ролей. Она защищает внутренние помещения от атмосферных осадков и холода. Но чтобы эта конструкция служила верой и правдой долгие годы необходимо применение скользящих опор для стропил.

Стропила играют важную роль в поддержании конструкции скатной крыши, точнее, основную. Поэтому строители уделяют много времени их подбору и правильному монтажу. Именно на этапе монтажа требуется применение скользящих опор. Главная задача этих конструкционных элементов крайне проста. Они не дают крыше разрушиться в процессе усадки дома.

Каждый новый дом со временем даёт небольшую усадку. Пожалуй, вам не раз приходилось общаться с соседями, у которых через несколько лет после возведения дома начинала течь крыша. Это и не удивительно, ведь они, скорей всего, не использовали при монтаже скользящих опор для стропил. Применение данных элементов позволило бы минимизировать вред от усадки и сохранить целостность кровли.

Конечно же, причина протечки может крыться и в чём-то другом. Но не учитывать при этом такой фактор, как разъезжающиеся стены нельзя. Опоры соединяют между собой стропила и основную конструкцию. Но их главное отличие от стандартных креплений заключается в подвижности. Они имеют некоторый люфт, который учитывает усадку.

Внимание! Применение скользящих опор для стропил гарантирует сохранение правильной геометрии крыши при условии, что все остальные строительные работы сделаны хорошо.

Свойства скользящих опор

Особенности применения

В большинстве случаев применение скользящих опор для стропил оправдано при возведении бревенчатых объектов. Дело в том, что конструкции именно из дерева дают самую большую усадку. В общем, это где-то около восьми процентов от общего объёма.

Важно! Сильно на процесс усадки здания влияет влажность и используемые строительные материалы.

В наихудшем случае наблюдается неравномерная усадка объекта. Ведь не применение скользящих опор для стропил сильно вредит фиксирующим элементам, нанося им непоправимый ущерб. Как результат стропила теряют свои эксплуатационные качества. Нарушается герметичность и повышается риск обвала.

При наиболее неблагоприятном развитии обстоятельств приходится полностью менять крышку. Намного дешевле и практичнее с самого начала использовать скользящие опоры для стропил. Это идеальный вариант для срубов и других домов, основными материалами для возведения которых служат брёвна.

Особенности конструкции

Главная особенность скользящих опор для стропил, обстоятельство, которым оправдывается их применения в современном строительстве — это отсутствие жёсткой фиксации. Подобного эффекта удаётся достичь благодаря металлическим элементам, которые при необходимости могут сдвигаться.

Скользящие опоры устанавливаются на верхние брёвна, которые обязательно должны быть несущими. В противном случае смысл применения данных конструкционных элементов теряется.

Если сравнить обычные фиксирующие конструкции со скользящими опорами для стропил, то во втором случае применяются специфические конструкты. Они в отличие от болтов, скоб и саморезов обеспечивают нужную для конструкции подвижность.

Подвижные элементы скользящих опор для стропил состоят из металлических полос. При этом одна часть крепится на стропила, а вторая на брёвна. Но при этом полосы не являются статичными объектами. Они имеют движущееся соединение.

Внимание! Для монтажа применяются специальные саморезы.

Дело в том, чтобы обычные саморезы не способны справиться с той нагрузкой, которая будет оказываться на подвижные элементы кровли. К ещё одному преимуществу применения скользящих опор для стропил можно отнести относительно невысокую цену, к тому же их можно приобрести в любом строительном магазине.

Скользящие элементы делаются из оцинкованной стали. К тому же в них есть готовые монтажные отверстия. Поэтому вам не придётся что-либо сверлить или доделывать. Данная технология позволяет стропилам легко менять своё положение. Благодаря чему сохраняется герметичность всей крыши.

Монтаж

Чтобы установить скользящие опоры для стропил необходимо применение специальных конструктивных элементов. Всё дело в подвижных деталях, которые требуют особенного обращения.

Чтобы стропила не упали под собственной тяжестью, используются специальные методики возведения кровли, обеспечивающие достаточную прочность всей конструкции и минимальную нагрузка там, где это возможно.

Сначала нужно сделать специальный полукруглый запил в месте установки. Именно по нему в последующем будет делаться монтаж. Потом между бревном и стропильной ногой нужно установить два или один шип. Количество зависит от наклона кровли. Именно они будут минимизировать нагрузку за счёт переноса части веса на брёвна.

Важно! Использование шипов позволяет обезопасить всю конструкцию от продольного сдвига.

Также возможно применение специальных пропилов. Они делаются в несущем бревне. Однако такой вариант возможен только в том случае, если угол ската относительно невелик. Мало того, в наличии должны быть промежуточные опоры.

Врезку в тело несущего бревна нужно осуществлять не более чем на три четверти от общего диаметра. В противном случае возникает риск ослабления конструкции. Если делать монтаж таким образом, то возникшее трение позволит удержать все элементы во время установки.

При монтаже конструкций такого типа допускается применение небольших групп рабочих. Самое же главное достоинство данной методики заключается в том, что даже при небольшой численности все работы можно сделать довольно быстро.

Какие условия нужно соблюдать при монтаже

Есть ряд условий, применение которых в большой мере гарантирует сооружение прочной и надёжной крыши, которая прослужит многие годы, к таким относят:

• Перемычками при соединении мауэрлата или верхнего венца сруба со стропильными ногами должны служить скользящие опоры для стропил. При этом, при их создании необходимо применение стали с толщиной в 2 мм. Длина каждого элемента зависит от предполагаемого смещения ног.
• Направляющую линейку нужно устанавливать параллельно ноге стропила. При этом уголок монтируется перпендикулярно. Применение подобной конструктивной особенности обеспечит скольжение даже при максимальной усадке.
• При изготовлении стропил нужно использовать доски, сечение которых составляет 200 на 50 мм.
• Перед монтажом каждый элемент конструкции нужно обработать специальными составами. Это гарантирует огнеустойчивость, а также защиту против гниения, плесени и насекомых.

Соблюдение этих условий позволит гарантировать долгую службу кровли даже в самых экстремальных условиях. Особое внимание нужно уделить подбору препаратов биозащиты.

Рекомендации при установке

Чтобы применение скользящих опор для стропил было оправданным и позволило укрепить всю конструкцию, необходимо следовать определённым рекомендациям:

• Объекты, на которые будут устанавливаться системы, должны иметь правильные пропорции.
• Все стропильные системы изготавливаются по созданному ранее шаблону. Это позволяет избежать подгонки и в то же время сохраняет все пропорции конструкции.
• При создании конькового соединения также могут использоваться подвижные элементы. Для креплений подойдут болты и шпильки. В качестве альтернативы можно использовать шарниры. Но их нужно дополнительно укрепить саморезами.
• Довольно часто при создании кровли со скользящими опорами используется технология наращивания досок. Эта методика позволяет работать даже с длинными пролётами. При соединении элементов необходимо применение длинных болтов. Наращивание должно делаться внахлёст. Монтажные отверстия должны быть друг от друга на расстоянии около 10 см.

Применение этих несложных рекомендаций при создании кровель с использованием скользящих опор для стропил позволяет добиться хороших результатов при сравнительно небольших затратах материалов и труда.

Итоги

Применение скользящих опор для стропил в домах из бруса оправдано усадкой, которая в первые несколько лет достигает восьми процентов. Эти конструкционные элементы позволяют сохранить герметичность и геометрические пропорции крыши.

bouw.ru

Скользящая опора для стропил: крепление, устройство

Скользящая опора для стропил — необходимая деталь каркаса любой крыши с наклонными скатами.

Скользящие опоры или скользячки — своеобразный крепеж, который позволяет стропилам скользить по перекладине, на которой они закреплены.

Это необходимо для того, чтобы во время усадки дома стропила не вырвало «с мясом».

Область применения

С течением времени здание усаживается. Этот процесс носит неравномерный характер — одни стены усаживаются быстрее, другие — медленнее.

Это приводит к изменению угла наклона скатов. Данные изменения необходимо учитывать еще на этапе устройства крыши. Скользящие опоры позволяют закрепить стропила подвижно.

Скользящие держатели, закрепленные на коньки, позволяют стропилам проворачиваться относительно перекладины, на которой они закреплены.

Сложнее создать подвижное соединение на пятке стропил, так как эта деталь должна иметь возможность не только поворачиваться, но и двигаться параллельно стене.

Схема усадки стропил

Если на здании, склонному к усадке, закрепить стропила неподвижно, то через некоторое время эти элемент кровли деформируются, что приведет к разрушению всей конструкции.

Обеспечив стропилам хотя бы небольшой поворот и возможность сдвигаться вдоль стены, можно избавиться от этой проблемы. Важно, чтобы держатель стропила при этом не потерял своей прочности.

Раньше стропила закреплялись скользящим способом жженной проволокой, которой просто привязывали стропильную ногу к перекладине.

Проволока закрепляла стропилину и в то же время позволяла ей смещаться на несколько сантиметров.

Сейчас с этой же целью используют скользящие опоры для стропил — метизы, изготовленные промышленным способом.

Такой крепеж удобнее в монтаже и прочнее проволоки. Он надежно фиксируется на мауэрлат или конек.

Если детали стропильной системы изготовлены из клееного бруса, то скользящие опоры становятся единственным способом достаточно крепко закрепить стропила.

Держатель закрепляют на участке вдоль смещения перекладины. Для этого на брусе стачивается небольшой участок. На полученной плоской площадке закрепляют неподвижную часть держателя.

Скользящие опоры устанавливают с обеих сторон стропильной ноги, на более плоских кровлях допустимо использовать по одному креплению на каждую стропилину.

В наслонной системе скользящие держатели закрепляют на мауэрлате, коньке и на промежуточных опорах.

Скользящие опоры можно разделить на два типа.

Видео:

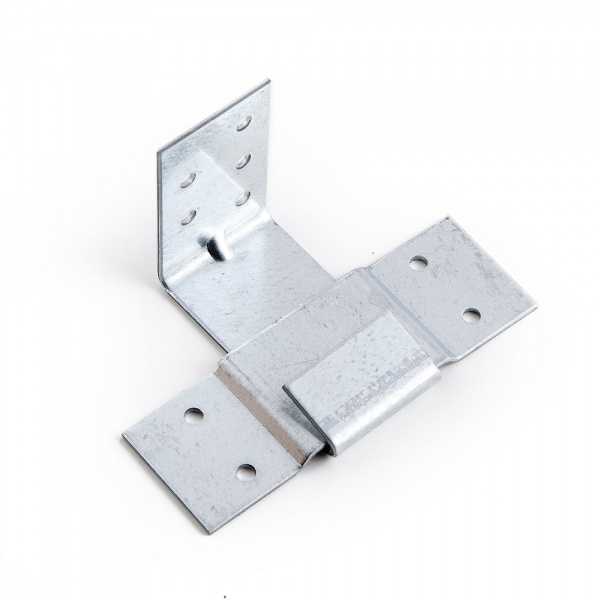

Открытые — такой держатель состоит из двух деталей: направляющей и собственно крепления.

Направляющую неподвижно закрепляют на стропилине — эта деталь представляет собой выгнутую металлическую пластину, на одном конце которой есть отверстия под резьбовой крепеж.

В направляющую входит подвижная деталь скользящей опоры, которая называется «уголок». Он должен иметь возможность передвигаться по направляющей на расстояние от 6 до 16 сантиметров.

Закрытая скользящая опора устанавливается в собранном виде. На уголке имеется отверстие-держатель — в него просовывают планку и закрепляют оба ее конца на стропиле неподвижно. В этом случае стропила смогут передвигаться как вправо-влево, так и вверх-вниз.

Изготовление скользящих опор

Кровельный крепеж эксплуатируется в неблагоприятных условиях. В некоторых случаях он контактирует с водой. На него может попадать конденсат, образующийся в подкровельном пространстве.

Поэтому скользящие опоры изготавливают из прочного металла — легированной стали – и покрывают антикоррозийным цинковым слоем с добавкой легирующих веществ, увеличивающих коррозионную устойчивость покрытия.

Крепкие и надежные метизы увеличивают несущую способность стропильной системы.

Сами скользящие держатели изготавливают методом холодной штамповки из стали 08 ПС. Небольшое содержание углерода в металле позволяет качественно штамповать изделия. Для повышения прочности деталь раскисляют.

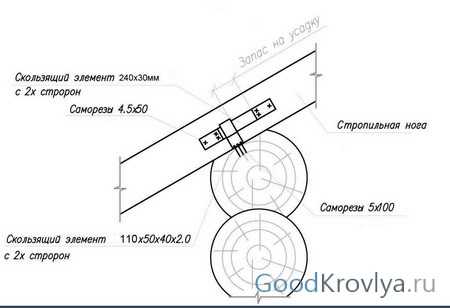

Схема скользящей опоры для стропил

Если на крепежном изделии нет гальванического покрытия, то перед установкой его нужно покрыть слоем масляной краски.

Общие правила эксплуатации и монтажа скользящих стропильных систем:

• скользящие стропильные системы могут быть установлены на здании правильной геометрической формы;
• в системе присутствуют подвижные детали, поэтому до начала монтажа крыши измеряют периметр коробки и проверяют его соответствия проекту;
• сами стропила делают по одному шаблону — это позволяет получить одинаковые детали;
• в скользящих стропильных системах подвижный узел, как правило, делают на мауэрлате, а иногда еще и коньковом перекрытии;
• для создания подвижных узлов используют шпильки и саморезы как соединительные оси;
• длинные пролеты перекрывают наращенными пиломатериалами, при этом соединение проводится внахлест с помощью кронштейнов или саморезов;
• при наращивании пиломатериалов в них заранее проделывают монтажные отверстия;
• расстояние от монтажных отверстий до края доски составляет минимум 10 сантиметров;
• для прочности соединения отверстия просверливают в хаотичном порядке;
• каждая опора скользящих стропил устанавливается параллельно предыдущей и под углом 90 градусов к несущий балке — это обеспечит защиту от заклинивания подвижных элементов;
• скользящие опоры закрепляют перпендикулярно стропилине;
• скользящую опору прикрепляют гвоздями или саморезами с антикоррозийным покрытием;
• длина хода стропилины в опоре должна соответствовать расчетному значению смещения стен при усадке;
• врезку в мауэрлат нельзя выполнять глубже, чем на 1⁄4, чтобы не ослабить эту важнейшую деталь стропильной системы.

Как правило, скользящие опоры выпускаются следующих размеров (в сантиметрах):

• 9х9х4;
• 12х9х4;
• 16х9х4;
• 27х9х4.

Шарнирное соединение стропила поверх конькового бревна

Существует несколько способов закрепления стропил на коньковом бревне:

• встык;
• внахлест;
• на погоне и/или коньковом брусе.

При креплении встык сделать скользящее крепление стропил невозможно. Верхние концы стропил при этом опираются друг друга и неподвижно скрепляются металлическими пластинами, которые не позволят им смещаться.

При закреплении стропил на прогон они не только скрепляются над коньком встык, но еще и помещаются в пропил на коньковом брусе и прогоне, то есть жесткость крепления стропил увеличивается.

Если стропила прикрепляются к коньковому брусу способами встык и на прогон, то скользящую опору устанавливают в месте соединения стропил с мауэрлатом.

Сделать это можно одним из следующих способов:

• выполнить запил на стропиле и уложить на мауэрлат;
• соединить элементы наискось двумя гвоздями;
• закрепить одним гвоздем, вбив его сверху вниз в мауэрлат через ногу;
• вместо гвоздей использовать стальные пластины с отверстиями;
• закрепить ногу к мауэрлату с помощью скобы;
• выпустить стропильную ногу за стену и закрепить крепежной пластиной;
• использовать особый крепеж — салазки.

Все эти способы крепления позволят стропилу опираться на балку основания, но при перемещении элементов коробки детали стропильной системы смогут сдвигаться, что предотвратит проседание и деформацию кровли или верхней части стен.

Видео:

Для подвижного соединения подходит способ внахлест. В этом случае можно использовать не скользящие опоры, а шарнирное соединение.

Стропила над коньковым брусом соединяются не торцами, а боковыми сторонами и скрепляются друг с другом болтом или шпилькой, что позволяет им смещаться относительно друг друга в вертикальной плоскости.

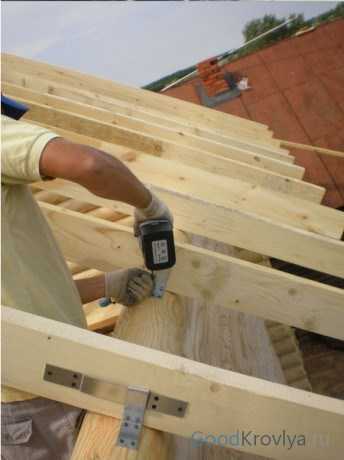

Пошаговый алгоритм монтажа скользящих элементов на мауэрлат:

1. в верхней части мауэрлата делают пропилы глубиной примерно на одну четверть высоты бруса;
2. в пропил вставляют стропильную ногу — она должна прочно входить в приготовленный для нее зазор;
3. справа и слева стропильной ноги закрепляют скользящие опоры открытого типа, по одной с каждой стороны;
4. сначала закрепляют направляющие, вкручивая в отверстия, расположенные по концам детали, оцинкованные саморезы.

Важно: направляющие прикручивают не к верхней или боковой плоскости мауэрлата, а к его ребру. Для этого предварительно ребро стесывают, чтобы на месте прямого угла получилась плоская площадка.

Далее в загнутый конец окончательно закрепленной на мауэрлате направляющей вставляют рейку и вкручивают саморезы в боковую поверхность ноги, прикрепляя деталь с обоих концов.

Аналогично закрепляют скользящую опору с другой стороны ноги. Все, подвижный стропильный узел готов.

При работе электроинструментом на закрепление одной скользящей опоры уходит не более трех минут, на устройство всего подвижного узла, включая работу с электропилой, — десять минут.

Что будет, если в постройке, подверженной усадке, закрепить стропила неподвижно? Последствия для здания будут самыми плачевными. Форма деформации будет зависеть от типа крыши.

Например, при двускатной крыше после усадки фасада вместе с фронтоном между стеной и кровлей образуется сквозная щель, в которую свободно пройдет рука.

Но еще хуже, если будут оседать боковые стены — в этом случае скаты приобретут вогнутое положения и придется заново переделывать всю кровлю, чтобы вернуть ей нормальный вид.

Скользящие стропила позволяют каркасу крыши проседать одновременно с усадкой фронтонов, что способствует сохранению стен в целости.

Скользящий крепеж, предназначенный для стропил, можно использовать не только в кровельных работах, а везде, где требуются подвижные соединения: при строительстве деревянных перегородок, отделке стен деревянных домов кафелем и пр.

kroemsami.ru

Скользящие стропила: опора, технология крепления, скользячки

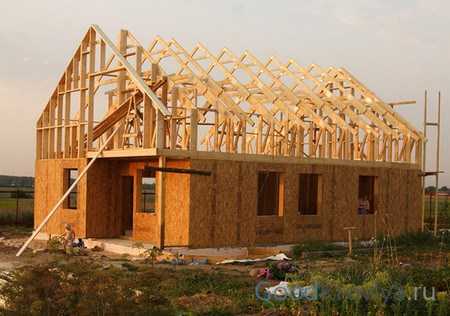

Возведение стропильных конструкций является очень ответственным мероприятием, поскольку от их геометрической точности и надежности крепления зависит безопасность и долговечность объекта в целом. Некоторые дополнительные сложности возникают при установке стропил на постройки, выполненные из натуральной древесины (бревенчатые срубы и др.).

В этой ситуации скользящие стропила будут оптимальным решением для обеспечения геометрии кровли.

↑

Особенности использования скользящих стропил

Технология использования скользящих стропил необходима для объектов, возводимых из бревен, поскольку эти строения, в отличие от других материалов, дают довольно сильную усадку при эксплуатации. Усадка бревен продолжается на протяжении нескольких лет и составляет 5 – 8 % от объёма древесины (в зависимости от влажности используемых при строительстве материалов). Большую опасность представляет не сама усадка конструкции, а неравномерность протекания этого процесса.

Неравномерная усадка несущих стен может повредить жестко соединенные стропильные конструкции, нарушив их геометрию. После этого стропила не могут служить надёжной базой для кровельных материалов, что нарушает герметичность всей конструкции, значительно увеличивая опасность эксплуатации. Поэтому скользящая стропильная система является оптимальным выходом при возведении срубов и других объектов из бревен.

↑

Конструктивные особенности скользящих стропильных систем

Системы скользящих стропил не являются жестко закрепленными конструкциями, поскольку монтируются при помощи подвижных металлических элементов. Как и при монтаже традиционным способом, стропильные системы устанавливаются на верхнее несущее бревно сруба, но вместо жесткого закрепления при помощи скоб, болтов или саморезов, используются так называемые «скользячки» для стропил.

Эти элементы представляют собой конструкции из металлической полосы, одна часть которых закрепляется на бревно, а вторая — на стропила. При этом конструктивные элементы могут перемещаться относительно друг друга, создавая подвижное соединение.

Монтаж этих конструкций производится при помощи специальных саморезов, поскольку обычные саморезы не всегда смогут справиться с необходимой нагрузкой. «Скользячки» в сборе продаются во многих строительных магазинах и стоят относительно дешево. Они изготавливаются из оцинкованной стали и снабжаются готовыми монтажными отверстиями. Использование этих элементов дает возможность стропильным системам перемещаться на необходимое расстояние при усадке несущих стен, не нарушая целостность конструкции.

↑

Некоторые рекомендации по установке скользящих стропил

• Скользящие стропильные системы следует устанавливать на объекты, имеющие правильную геометрическую форму. В противном случае, очень сложно выполнить корректную кровлю, поскольку в системах есть подвижные элементы. Перед началом монтажа стропил необходимо тщательно проверить периметр объекта и добиться его соответствия рекомендованным допускам.
• Изготовление стропильных систем производится по заранее изготовленному шаблону. Такой подход дает возможность создать одинаковые конструкции для всех элементов кровли.
• Коньковое соединение в стропильных системах такого типа также выполняется при помощи подвижных элементов. В качестве монтажных элементов могут быть использованы болты и шпильки, представляющие из себя соединительную ось, или подвижные шарниры, укреплённые при помощи саморезов.
• При значительной длине перекрываемых пролетов зачастую приходится прибегать к наращиванию досок, из которых изготавливаются стропильные конструкции. В случае необходимости проведения этой операции, доски соединяются длинными болтами или специальными кронштейнами. Наращивание досок производится внахлёст по предварительно просверленным монтажным отверстиям. При сверлении монтажные отверстия необходимо располагать на некотором расстоянии (не менее 10 см) от каждого края доски. Просверливание отверстий должно носить хаотичный характер для предотвращения раскалывания доски по отверстиям.
• Каждая опора скользящая стропил должна быть установлена строго параллельно предыдущей и перпендикулярно несущему бревну сооружения. Отступление от этого правила может привести к заклиниванию движущихся элементов конструкции и их разрушению при усадке задания.
• Монтаж «скользячков» проводится по специальным запилам под углом 90⁰ к стропильной опоре, что обеспечивает свободное движение конструкции. При установке, эти элементы необходимо выводить в крайнее положение, обеспечивая максимально возможный ход стропильной конструкции при усадке здания.

Коньковое соединение в скользящей стропильной системе

При соблюдении этих рекомендаций установка скользящих стропильных конструкций будет комфортной и надежной, а усадка здания не сможет повлиять на их геометрию.

↑

Монтаж скользящих стропил

Скользящие стропила невозможно установить на опорные бревна без применения некоторых конструктивных элементов, поскольку они содержат подвижные детали и попросту упадут под собственной тяжестью, разрушая всю конструкцию.

Для предотвращения этой ситуации скользящее крепление стропильных ног осуществляют при помощи специальных приемов.

На стропильной опоре в месте установки выполняют специальный полукруглый запил, по которому производится монтаж. Между несущим бревном и стропильной ногой устанавливаются один или два шипа (в зависимости от угла наклона кровли), которые снимают нагрузку со стропильной системы, перекладывая ее на опорное бревно и предохраняя от продольного сдвига.
Установить стропильные конструкции можно и в специальные пропилы, выполненные в несущем бревне (мауэрлате). Такой способ крепления применим при небольшом угле ската кровли и при наличии дополнительных промежуточных опор. Врезка в тело мауэрлата осуществляется не более чем на 3/4 его диаметра, во избежание ослабления конструкции. Подобный способ установки создает дополнительное трение на большей площади, надежно удерживая детали конструкции при монтаже.

Монтаж скользящих стропильных конструкций может быть осуществлён небольшой бригадой опытных специалистов за короткий срок. При правильном проведении подготовительных работ сама сборка конструкции не представляет особой проблемы.

Технология скользящих стропильных систем позволит не только создать прочную и одновременно гибкую конструкцию, но и компенсировать естественную усадку древесины в начале эксплуатации здания.

Также советуем посмотреть:

---

---

novakrovlya.ru
