Скрутка проводов в распределительной коробке: пошаговая инструкция, советы мастеров

В процессе ремонта хозяева дома или квартиры сталкиваются с необходимостью выполнить монтаж распределительных коробок. Провода в них нужно правильно монтировать. Самым известным способом в этом случае является скрутка. У него есть определенные преимущества и недостатки. Выполнить скрутку в распределительной коробке своими руками сможет практически каждый. Но при этом нужно узнать обо всех нюансах такой работы. Как выполнить скрутку, будет рассмотрено далее.

С чего начать?

Одним из самых давних способов подключения электрики является скрутка проводов в распределительной коробке. Как правильно выполнить подобную процедуру? Прежде чем приступать к выполнению подобной задачи, нужно рассмотреть все особенности этого процесса.

Нужно понимать, что неправильно выполненное соединение несет потенциальную угрозу для жильцов дома, их соседей. Раньше скрутка была единственным способом соединения проводов. Но со временем эта технология совершенствовалась. Люди стали применять больше электрических приборов, которые имеют высокую мощность. Поэтому на электрическую систему сегодня действуют значительные нагрузки. Обычная скрутка, к сожалению, не выдерживает такого воздействия.

Нужно помнить, что соединение проводов в распределительной коробке по ПУЭ не может быть выполнено с помощью обычной скрутки. В процессе строительства или реконструкции нельзя сдать в эксплуатацию объект, который имеет в этой конструкции провода, соединенные представленным способом.

Однако скрутка не теряет своей актуальности и сегодня. Применяются ее усовершенствованные разновидности. Обычная используется домашними мастерами при подключении проводов с незначительной нагрузкой. Соединение – это слабое место всей электрической системы, поэтому оно должно быть выполнено правильно. Последствиями халатного отношения к требованиям ПУЭ станет не только возможное поражение током пользователей электросети, но и возможность возникновения пожара. В этом случае неправомерные действия хозяев дома или квартиры могут стать поводом для привлечения их к уголовной ответственности. Чтобы этого не произошло, нужно выполнять все работы по подключению электрики правильно.

Распространенные ошибки

Перед началом работы нужно ознакомиться с установленными требованиями относительно скрутки проводов в распределительной коробке по ПУЭ. Это позволит избежать ошибок. Начинающий электрик должен изучить все требования, которые выдвигаются подобными правилами к созданию соединений.

Некоторые мастера пренебрегают требованиями к личной безопасности. Они применяют неподходящий инструмент, который не имеет защиты от поражения электрическим током. Также важно работать в прорезиненной обуви, отключив электропитание в квартире или доме. Это простые правила, которые нужно выполнять в процессе работы.

Скрутки электрических проводов в распределительной коробке нужно делать по установленной методике. Недопустимо накручивать один провод на другой. Такую ошибку часто допускают начинающие электрики. Жилы в обязательном порядке должны равномерно накручиваться одна на другую. Только в этом случае обвитие может гарантировать достаточную механическую прочность такого соединения. Ток в этом случае будет проходить по проводнику правильно. Такое соединение при правильной эксплуатации прослужит много лет.

Многие мастера допускают ошибку при выборе длины скрутки. Ее размер должен соответствовать требованиям инструкции. Слишком короткое соединение легко разрывается. Существует определенная зависимость между длиной скрутки и толщиной провода. Чем он тоньше, тем короче может быть соединение. Толстые жилы требуют длинной скрутки.

Разновидности

Как сделать скрутку проводов в распределительной коробке? Для этого применяется несколько способов. Выполнив их правильно, можно создать качественное соединение, которое будет безопасно эксплуатироваться несколько десятков лет.

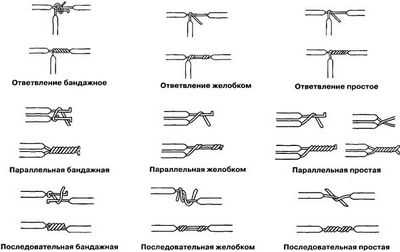

Стоит придерживаться простого правила, которое гласит, что с помощью скрутки можно соединить только однотипные провода. Если же они разные, потребуется применять специальные клеммы, зажимы. Электрики чаще всего используют следующие разновидности скрутки:

• простая;
• скрутка желобком;
• бандажная.

Перечисленные способы могут применяться параллельно, последовательно или с ответвлением. У каждого подвида есть свои особенности. Так, простой способ соединения проводов при помощи скрутки широко применяется домашними мастерами для выполнения соединения в распределительной коробке. Однако для увеличения его надежности применяются дополнительные элементы, например, специальные колпачки.

Если нужно соединить жилы большого диаметра, используется бандажная скрутка. Методика желобком применяется преимущественно для алюминиевого провода. Очень важно выполнять такое соединение с большой степенью точности.

Стоит отметить, что скрутка проводов в распределительной коробке с помощью представленных способов применяется только в том случае, если сечение жил не превышает 10 мм². Обычно в бытовых условиях применяются провода с сечением 1,5 или 2,5 мм².

В каких случаях скрутка недопустима

В некоторых случаях недопустимо использовать скрутку проводов в распределительной коробке. Как правильно выполнить соединение, указано в ПУЭ. Конечно, независимо от требований стандартов, скрутка остается самым популярным типом соединения. От нее не откажутся как профессиональные, так и начинающие мастера.

Но при этом следует помнить, что с течением времени такая фиксация постепенно ослабевает. Это объясняется остаточной упругой деформацией жил. В месте крепления переходное сопротивление растет, что приводит к перегреву провода. В этом случае соединение нарушается. Только грамотно выполненная скрутка прослужит долго.

В некоторых ситуациях из-за особенностей такого соединения нельзя даже думать о его применении при подключении. Таким ограничением может быть ток в электрической цепи, который превышает 3 А. Также категорически исключено применять представленный тип соединения, если коробка находится в горючем материале.

Если мастер является профессиональным электриком, ему также запрещено применять этот способ коммутации. В противном случае он будет нести ответственность, вплоть до уголовного наказания. Мастер, соединивший провода при помощи представленной методики, подвергает заказчиков потенциальному риску. Если произойдет возгорание (что не является редкостью при использовании скрутки), вина всецело ложится на электрика. Поэтому мастера сегодня избегают применять этот способ при выполнении своих профессиональных обязанностей.

Простая скрутка

Если, например, нужно выполнить скрутку медных проводов в распределительной коробке, которые являются однотипными, можно воспользоваться следующей инструкцией. Нужно отключить напряжение в сети. Далее обе жилы необходимо качественно зачистить. Но при этом действовать нужно осторожно, чтобы не повредить жилу.

Длина скрутки проводов в распределительной коробке может быть разной. Но стандартом считается показатель 5 см. Этого вполне достаточно, чтобы создать прочное соединение на проводах 2,5 мм².

Можно воспользоваться специальным инструментом для скрутки проводов в распределительной коробке. С помощью него легко снять изоляцию с провода, не повредив его. После этого оголенные контакты нужно протереть салфеткой, смоченной в ацетоне. Обезжирив поверхность, нужно зачистить концы наждачной бумагой. Обработку проводят до появления металлического цвета.

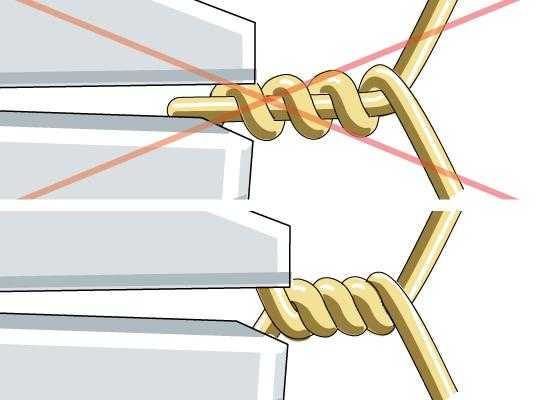

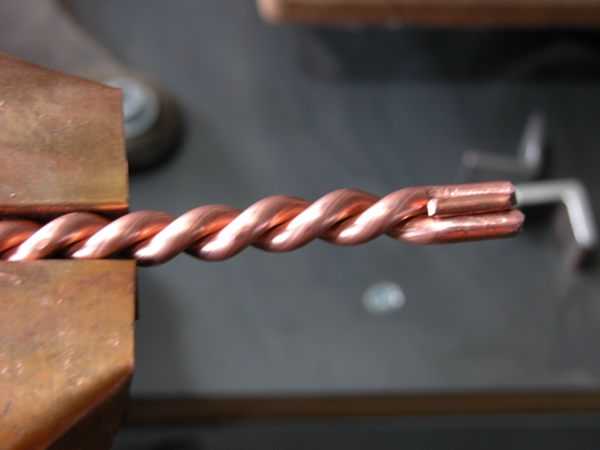

Сначала жилы скрещивают, а затем их скручивают с помощью пассатижей. Действовать нужно аккуратно, чтобы витки были равномерными. Должно получиться не менее 5 витков. Готовую скрутку изолируют. Для этого применяется изолента. Вместо нее лучше применять термоусадочные трубки. Их еще называют кембриками. Такие материалы качественно защитят место соединения от неблагоприятного воздействия окружающей среды. Если выполнить все действия в соответствии с инструкцией, можно получить надежную фиксацию проводов. Лучше всего этот способ применять для медного провода.

Скрутка одножильного и многожильного провода

Более сложной задачей является фиксация одножильного и многожильного провода. В этом случае также рекомендуется прибегнуть к иной методике. Но если другого выхода нет, то возможна скрутка в распределительной коробке 6 проводов многожильного типа с одножильным кабелем. Действовать нужно по инструкции, не пренебрегая ни одним этапом проведения работы.

Сначала провода оголяют с помощью специального инструмента. Если его нет, можно воспользоваться ножом, но действовать нужно осторожно. Длина оголенной жилы должна составлять не меньше 5 см. Далее концы одно- или многожильного провода обрабатывают ацетоном и наждачной бумагой.

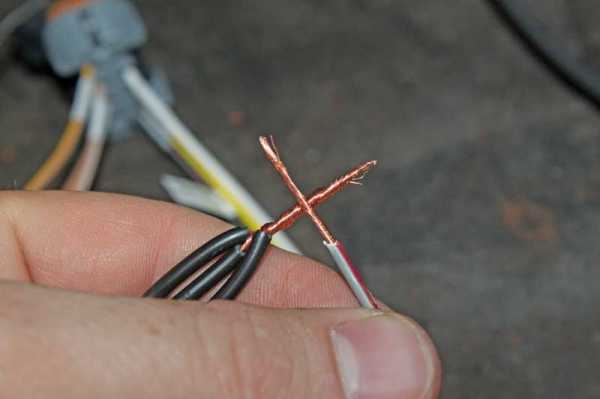

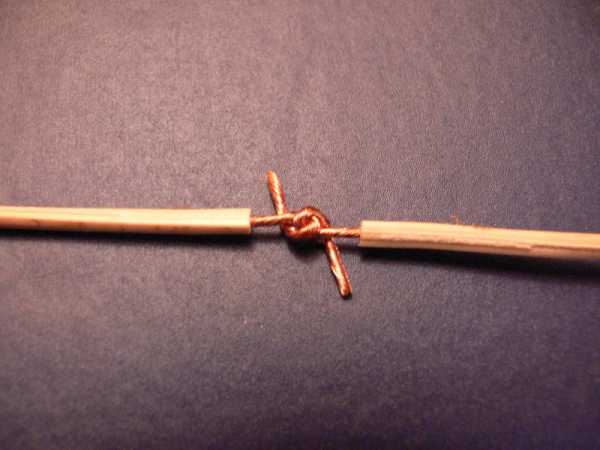

Когда подготовительные работы будут выполнены, два провода скрещивают и на расстоянии 2,5 см от края начинают наматывать многожильный провод.

Рассматривая методику, как делать скрутки проводов в распределительной коробке, стоит уделить внимание процессу накрутки. Все тонкие жилы должны ровно ложиться на моножилу. Дальше с помощью пассатижей свободный конец нужно загнуть в сторону витков. Одножильный провод плотно прижмет участок, на который намотан многожильный. Соединение изолируется с помощью кембрика.

Эту же методику применяют в том случае, если нужно выполнить фиксацию двух многожильных проводов. Стоит помнить, что соединять алюминиевую и медную жилы нельзя. Такое действие приведет к быстрому разрушению места соединения. В итоге произойдет короткое замыкание, провод перегреется. Из-за этого может начаться пожар. Поэтому нужно совмещать только идентичные материалы.

Советы профессионалов

Специалисты дают совет, как сделать скрутку проводов в распределительной коробке. Если хозяева дома все же решили выбрать именно эту методику для соединения жил кабеля, лучше всего дополнительно спаять или сварить место крепления. Это значительно повысит безопасность соединения. Оно станет неразрывным, а поэтому надежным. Если жилы имеют большой диаметр сечения, применение представленных дополнительных действий является обязательным.

Специалисты советуют применять при соединении проводов клеммы Wago. Это значительно упростит процесс крепления, а также сделает эксплуатацию электрической системы безопасной. С помощью таких приспособлений для скрутки проводов в распределительной коробке можно коммутировать кабели из меди и алюминия, жилы разного сечения.

Еще одним надежным методом фиксации является применение зажимов СИЗ. Это недорогие приспособления, которые в несколько раз повышают безопасность соединения. Не стоит экономить на собственной безопасности. Современные приспособления отличаются приемлемой стоимостью. Они обеспечивают высокий уровень безопасности.

Если фиксация была выполнена методом скрутки, не стоит сразу прятать провода в коробку. Нужно включить сеть, а затем электрические приборы. В течение нескольких часов при максимальной нагрузке на линию нужно наблюдать за местом скрутки. Только если с ним все в порядке, можно установить их в предназначенном для этого месте. Если крепление греется, нужно переделать работу снова. Это значит, что место соединения получилось ненадежным.

Пайка или сварка

Скрутка проводов в распределительной коробке будет надежной, если ее спаять или сварить. Для этого потребуется воспользоваться специальным инструментом и материалами. Зачистив концы, их скручивают. Действия похожи на простую скрутку. Но после создания такого соединения, скрученные концы окунают в расплавленный предварительно припой. Жилы опускают после этого в паяльную ванну. Когда материал остынет, нужно место крепления дополнительно защитить кембриком. Можно применять также изоленту.

Также допустимо воспользоваться паяльником. Но этот способ практически невозможно применить, если требуется спаять 3–4 жилы со стандартным сечением (2,5 мм²). В этом случае выполнить спайку можно только при наличии у инструмента толстого жала из меди. Оно должно характеризоваться высокой теплоемкостью. Мощность паяльника должна быть не менее 40 Вт (лучше 60 Вт).

Стоит отметить, что остужать место фиксации при использовании метода пайки в холодной воде категорически запрещено. Крепление в этом случае получится некачественным. В материале появляются из-за резкого перепада температуры микротрещины.

Преимущества и недостатки

Скрутка проводов в распределительной коробке, усиленная методом пайки, имеет высокую надежность и качество места фиксации. Но у этой методики есть и определенные недостатки. О них нужно узнать до начала работы.

Недостатком пайки является потребность приобретать специальный инструмент, с которым нужно уметь правильно обращаться. Процесс фиксации в этом случае получается весьма трудоемким. Конечный результат в итоге получается неразъемным. Чтобы разъединить провода, их нужно будет разрезать. Проводники при этом укоротятся.

ПУЭ также ограничивают применение этого подхода для жилых помещений. В горючих материалах применение подобного типа соединений недопустимо. С течением времени место пайки теряет напряжение, снижается показатель электропроводности.

Применение шуруповерта

С помощью шуруповерта можно создавать равномерную скрутку. При этом применять дополнительные приспособления не потребуется. Провода готовят к проведению соединения. Концы кабеля изгибают и устанавливают их в патроне шуруповерта. Его нужно зажать. Дальше необходимо нажать на кнопку инструмента. Обороты следует выставить небольшие. Провод при этом надо удерживать плоскогубцами. Когда скрутка будет выполнена, кончики обрезают. Дальше можно изолировать скрутку с помощью кембрика или изоленты. Но лучше дополнительно укрепить соединение с помощью пайки. Шуруповерт обеспечивает равномерность накрутки проводов друг на друга. Это повышает качество соединения.

fb.ru

Сколько можно скруток в распределительной коробке. Способы соединения проводов в распределительной коробке. Кабеля из разных металлов — какой выход

Предположим, что вы немного электрик и решили самостоятельно смонтировать либо заменить проводку в собственном доме или квартире. Но если вы не знаете другого способа, кроме как соединить провода в распаечной коробке с помощью простой скрутки, рекомендуем ознакомиться с данным материалом. Ведь методов надежной стыковки контактов существует много: сварка, спайка, опрессовка, а также использование электрических соединителей. Каждый из вариантов нужно применять правильно и к месту.

Пайка и сваривание проводов

Современные требования, изложенные в нормативных документах (ПУЭ), запрещают сращивание электропроводки путем обычной скрутки независимо от способа изоляции. Но если скрученные жилы пропаять или сварить, то контакт получится надежным и будет соответствовать всем правилам.

Давайте рассмотрим, как соединять токонесущие части кабелей в распределительной коробке с помощью распайки:

1. Снимите изоляцию с проводов на расстоянии примерно 3 см и зачистите их мелкой наждачной бумагой.
2. Плотно скрутите жилы между собой пассатижами.

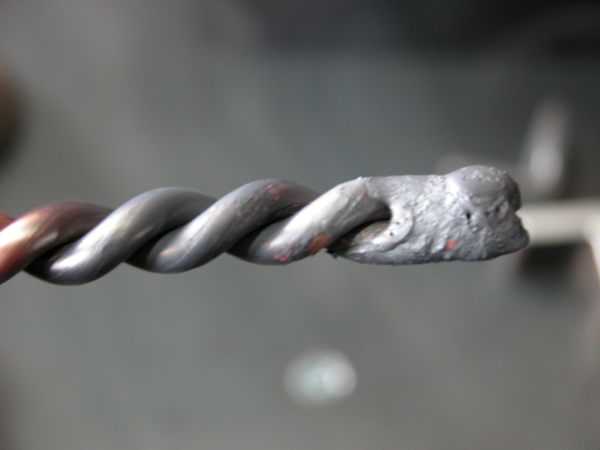

3. Используя канифоль и припой (подойдет марка ПОС 61), тщательно залудите соединение таким образом, чтобы расплавленное олово затекло в пространство между проволоками.

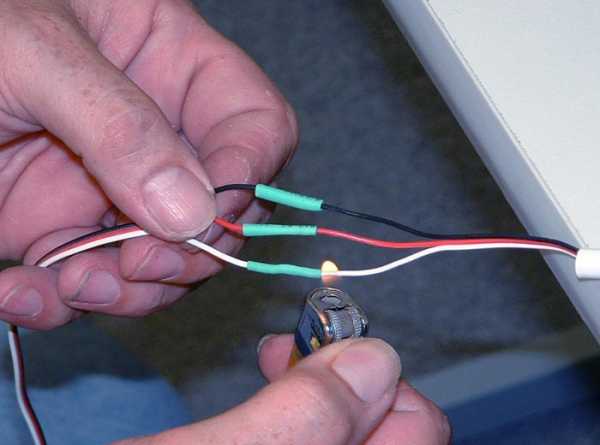

4. Заизолируйте стык термоусадочной трубкой либо замотайте клейкой лентой.

Примечание. Припаять медь не составит труда, а вот окислившийся алюминий иногда приходится обрабатывать кислотой.

Соединение проводов сваркой выполняется в таком же порядке, только вместо паяльника используется аппарат с угольным электродом. В нем сделано специальное углубление, куда насыпается флюс, после чего устройство включается в сеть, а электрод прижимается к скрутке, пока не образуется наплыв в виде маленького шарика.

Преимущество данного способа заключается в долговечности стыка и возможности подключать в распаечной коробке провода разного сечения, в том числе многожильные. Благодаря надежности соединение успешно применяется в силовых линиях с различной нагрузкой, но имеет некоторые минусы:

• нельзя паять либо сваривать медные проводники с алюминиевыми;
• данное подключение является неразъемным и в случае переделки по новой схеме контактирующие участки приходится откусывать.

Справка. Спаивание контактов нередко применяется при монтаже слаботочных сетей, например, телефонных кабелей и радиоточек.

Расключение методом опрессовки

В этом случае надежность соединения проводов в распределительной коробке обеспечивается с помощью гильз, сделанных из того же металла, что и жилы, — алюминия или меди. Для выполнения работы вам также потребуются специальные пресс-клещи, изображенные на фото.

Примечание. Некоторые горе-электрики практикуют обжим гильз обычными пассатижами, что недопустимо. Правильная фиксация контактов производится только клещами.

Теперь о том, как соединять электропровода в коробке данным способом:

1. Выполните оконцевание и скрутку проводов, как это описано выше.

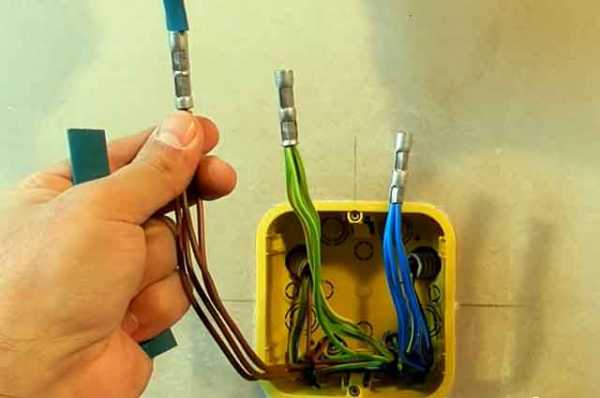

2. Наденьте на скрученные концы гильзу (она должна быть подобрана по диаметру и надеваться плотно).
3. Сделайте опрессовку гильзы клещами в двух местах.
4. Если установка распредкоробок происходит на улице, то соединение изолируется термоусадкой, обеспечивающей герметичность. В помещениях можно использовать изоленту ПВХ.

Этот вариант стыковки имеет те же плюсы и минусы, что и сварка: можно соединять проводку разного сечения и количества жил, но подключить контакты из разнородных металлов нельзя.

Применение соединительных клеммников

Клеммы для быстрого соединения проводов бывают 2 типов:

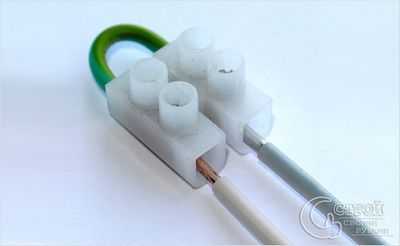

• винтовые зажимы в виде колодок;
• самозажимные соединители типа Wago

Технология сращивания электрокабелей с помощью клеммных устройств довольно проста. Провода нужно оголить всего на 1 см и вставить в зажимы. В первом случае жилы фиксируются винтами, во втором – рычажками либо автоматическими защелками. Кстати сказать, клеммы с защелками являются одноразовыми, а с рычажками используются многократно.

Перечислим преимущества винтовых клеммников:

1. Быстрота и надежность стыковки.
2. Возможность подключать медную проводку к алюминиевой.
3. Обеспечивают разъемное соединение.
4. Не нуждаются в дополнительной изоляции.

Из недостатков колодок можно отметить их размеры. Бывает, что при большом скоплении проводов, идущих от нескольких выключателей либо розеток, винтовой соединитель не помещается внутрь распаечной коробки. Момент второй: одножильные провода фиксируются без проблем, а вот многожильные сплющиваются винтами, что не есть хорошо. Поэтому такие концы лучше предварительно залудить.

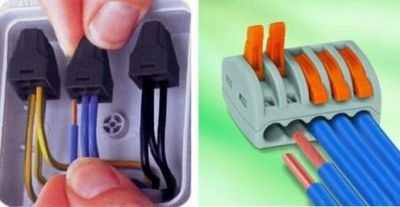

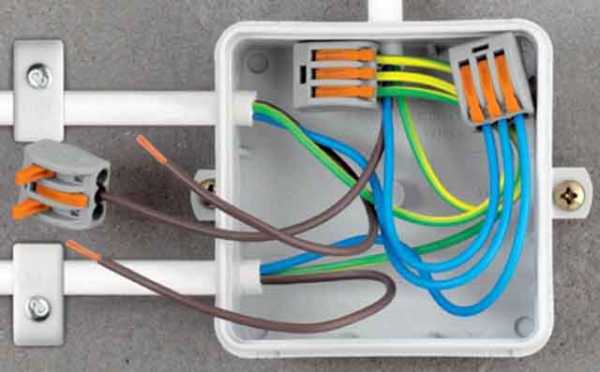

Зажимы Wago, позволяющие соединять от 4 проводов одинакового сечения, обладают теми же достоинствами, что и винтовые клеммы, но занимают меньше места. При этом операция расключения всей распределительной коробки отнимет около 5 минут, что очень удобно для монтажа электропроводки. Судите сами: оголенный конец нужно вставить в зажим пассатижами до упора и на этом все.

Справка. Похожие приспособления часто применяются для прокладки кабелей интернета и других слаботочных сетей.

Поскольку на рынке присутствуют дешевые изделия от различных китайских производителей, самозажимные клеммники приобрели сомнительную репутацию. Дело в том, что в низкокачественных соединителях со временем ослабевает контакт, отчего они перегреваются и плавятся. Если вы приобрели оригинальные изделия Wago, то проблем не будет, в остальных случаях лучше не рисковать и подключать зажимами только провода освещения (питание выключателей, люстр и так далее). Разводку к розеткам выполняйте другим способом.

Как правильно использовать самозажимные клеммы, расскажет мастер в своем видео:

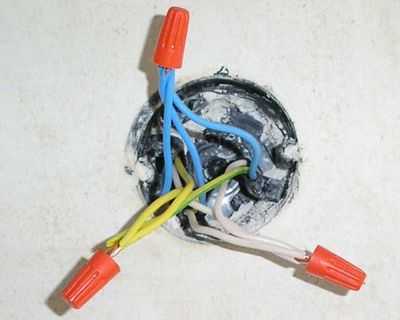

Пластиковые колпачки СИЗ

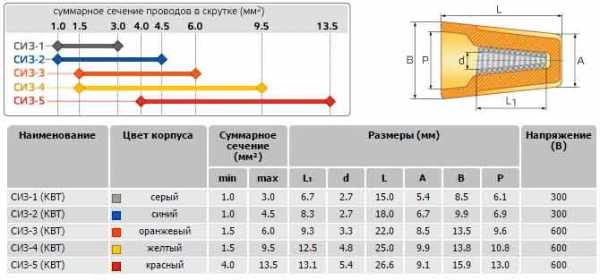

Аббревиатура СИЗ расшифровывается как соединительный изолирующий зажим. Он представляет собой конусообразный колпачок из пластмассы, куда помещена стальная пружина с анодированным покрытием.

Технология применения изделия такая:

1. Снимите изоляцию с соединяемых проводов на расстояние 2-3 см.
2. Соберите жилы в один пучок и вставьте внутрь колпачка до упора.
3. Прикладывая усилие со стороны глухой части, поверните колпачок рукой на 2-3 оборота. Внутри образуется традиционная скрутка, зафиксированная пружиной.

Подобные зажимы являются быстросъемными и многоразовыми при условии, что пружина не была повреждена в процессе демонтажа. С их помощью соединение в коробке производится довольно быстро, не нуждается в изоляции и не занимает много места.

Важный момент. Чтобы колпачок СИЗ обеспечивал надежный и долговечный контакт, его нужно подобрать по диаметру, соответствующему общему сечению соединяемых проводов. Для правильного подбора воспользуйтесь таблицей:

Подробно о том, как соединить провода в распаечной коробке различными способами, в том числе и с помощью колпачков, рассказывается в видео:

Заключение

Теперь, зная особенности всех способов соединения контактов в распределительной коробке, вы можете избрать оптимальный вариант и успешно его применить. Напоследок упомянем еще один старый метод стыковки проводников – болтовой, когда жилы изгибаются вокруг резьбы в правую сторону и прижимаются гайкой. Но данный вариант практически не используется из-за неудобства и громоздкости подключения, хотя считается надежным и соответствует ПУЭ.

При строительстве дома или ремонте в новой квартире на первом этапе монтируется бытовая электрическая сеть. Определиться, где будут установлены розетки, выключатели, распаячные коробки и люстры, это малая доля от всего необходимого объёма работ. Самое главное, проложить по дому сеть со множеством ответвлений для освещения и подключения бытовых приборов. Выполняется такая сеть электрическими проводами, которые должны выбираться по сечению согласно предполагаемой нагрузке и прокладываться по определённым нормам. Здесь пойдёт разговор о том, как правильно выполнить соединение проводов в распределительной коробке.

Вариантов соединения проводов существует много, но среди них нельзя выделить какой-то один и назвать его идеальным. Что-то удобнее и проще, но не рекомендовано Правилами устройства электроустановок (ПУЭ). Какой-то способ подходит для одножильных проводов, но не годится для нескольких жил. Зато более сложные в выполнении методы гарантируют качество и

srnr.ru

Соединение проводов в распределительной коробке 3 способа

Здравствуйте, уважаемые читатели сайта elektrik-sam.info!

В этой статье я расскажу о трех основных способах соединения проводов в распределительных (ответвительных) коробках, которые обеспечивают максимальную надежность и безопасность.

Для обеспечения максимальной надежности и безопасности электрическое соединение в распределительной коробке должно быть выполнено максимально надежным способом и обеспечивать максимально длительный срок службы, т.е. быть долговечным.

При проектировании электрических систем я выдвигаю три основных критерия — это:

1. Надежность.
2. Безопасность.
3. Долговечность.

В соответствии с этими критериями мой личный рейтинг самых надежных и безопасных методов соединения проводов в ответвительных коробках выглядит следующим образом.

1. Соединение проводов сваркой

Я считаю, что этот способ соединения проводов обеспечивает максимально надежное и безопасное соединение, которое не нуждается в обслуживании и служит десятилетиями.

Оно максимально приближено к неразрывному соединению.

Недостаток этого способа — требуется специальный сварочный инвертор, опыт и соблюдения технологии. Применяется больше при больших объемах работ электромонтажными фирмами.

2. Соединение проводов опрессовкой

Этот способ занимает в моем рейтинге второе место по надежности и безопасности.

Для соединения проводов опрессовкой требуется гидравлический пресс или ручные пресс-клещи, и специальные гильзы для опрессовки.

Ручные пресс-клещи намного проще приобрести домашнему мастеру, поэтому этот способ более применим для самостоятельного электромонтажа.

Этот способ также требует соблюдения определенной технологии.

3. Соединение проводов пайкой

Это последний способ в моих предпочтениях, который позволяет обеспечить надежное и долговечное соединение.

Для соединения проводов пайкой для бытового применения потребуется электрический паяльник на 100 Вт или газовая горелка, припой и бескислотный флюс (канифоль, паяльная паста…).

Соединение по этому способу проще всего выполнять при домашнем электромонтаже.

Но к минусам этого способа надо отнести большую вероятность перегрева изоляции, поскольку для пайки необходим прогрев скрутки.

Все перечисленные способы соединения проводов в распределительных коробках обеспечивают надежное, безопасное и долговечное соединение, которое служит десятилетиями и не нуждается в обслуживании.

Важно! После выполнения соединения по одному из перечисленных способов его необходимо заизолировать.

Существуют и другие разрешенные способы соединения, но они не удовлетворяют моим требованиям к качеству, надежности, безопасности и долговечности соединения поэтому я их не рассматриваю и не использую!

Более подробно все три способа я рассмотрел в видео:

Три способа соединения проводов в распредкоробках

elektrik-sam.info

Скрутка проводов в распределительной коробке: пошаговая инструкция, советы мастеров

В процессе ремонта хозяева дома или квартиры сталкиваются с необходимостью выполнить монтаж распределительных коробок. Провода в них нужно правильно монтировать. Самым известным способом в этом случае является скрутка. У него есть определенные преимущества и недостатки. Выполнить скрутку в распределительной коробке своими руками сможет практически каждый. Но при этом нужно узнать обо всех нюансах такой работы. Как выполнить скрутку, будет рассмотрено далее.

С чего начать?

Одним из самых давних способов подключения электрики является скрутка проводов в распределительной коробке. Как правильно выполнить подобную процедуру? Прежде чем приступать к выполнению подобной задачи, нужно рассмотреть все особенности этого процесса.

Нужно понимать, что неправильно выполненное соединение несет потенциальную угрозу для жильцов дома, их соседей. Раньше скрутка была единственным способом соединения проводов. Но со временем эта технология совершенствовалась. Люди стали применять больше электрических приборов, которые имеют высокую мощность. Поэтому на электрическую систему сегодня действуют значительные нагрузки. Обычная скрутка, к сожалению, не выдерживает такого воздействия.

Нужно помнить, что соединение проводов в распределительной коробке по ПУЭ не может быть выполнено с помощью обычной скрутки. В процессе строительства или реконструкции нельзя сдать в эксплуатацию объект, который имеет в этой конструкции провода, соединенные представленным способом.

Однако скрутка не теряет своей актуальности и сегодня. Применяются ее усовершенствованные разновидности. Обычная используется домашними мастерами при подключении проводов с незначительной нагрузкой. Соединение – это слабое место всей электрической системы, поэтому оно должно быть выполнено правильно. Последствиями халатного отношения к требованиям ПУЭ станет не только возможное поражение током пользователей электросети, но и возможность возникновения пожара. В этом случае неправомерные действия хозяев дома или квартиры могут стать поводом для привлечения их к уголовной ответственности. Чтобы этого не произошло, нужно выполнять все работы по подключению электрики правильно.

Распространенные ошибки

Перед началом работы нужно ознакомиться с установленными требованиями относительно скрутки проводов в распределительной коробке по ПУЭ. Это позволит избежать ошибок. Начинающий электрик должен изучить все требования, которые выдвигаются подобными правилами к созданию соединений.

Некоторые мастера пренебрегают требованиями к личной безопасности. Они применяют неподходящий инструмент, который не имеет защиты от поражения электрическим током. Также важно работать в прорезиненной обуви, отключив электропитание в квартире или доме. Это простые правила, которые нужно выполнять в процессе работы.

Скрутки электрических проводов в распределительной коробке нужно делать по установленной методике. Недопустимо накручивать один провод на другой. Такую ошибку часто допускают начинающие электрики. Жилы в обязательном порядке должны равномерно накручиваться одна на другую. Только в этом случае обвитие может гарантировать достаточную механическую прочность такого соединения. Ток в этом случае будет проходить по проводнику правильно. Такое соединение при правильной эксплуатации прослужит много лет.

Многие мастера допускают ошибку при выборе длины скрутки. Ее размер должен соответствовать требованиям инструкции. Слишком короткое соединение легко разрывается. Существует определенная зависимость между длиной скрутки и толщиной провода. Чем он тоньше, тем короче может быть соединение. Толстые жилы требуют длинной скрутки.

Разновидности

Как сделать скрутку проводов в распределительной коробке? Для этого применяется несколько способов. Выполнив их правильно, можно создать качественное соединение, которое будет безопасно эксплуатироваться несколько десятков лет.

Стоит придерживаться простого правила, которое гласит, что с помощью скрутки можно соединить только однотипные провода. Если же они разные, потребуется применять специальные клеммы, зажимы. Электрики чаще всего используют следующие разновидности скрутки:

• простая;
• скрутка желобком;
• бандажная.

Перечисленные способы могут применяться параллельно, последовательно или с ответвлением. У каждого подвида есть свои особенности. Так, простой способ соединения проводов при помощи скрутки широко применяется домашними мастерами для выполнения соединения в распределительной коробке. Однако для увеличения его надежности применяются дополнительные элементы, например, специальные колпачки.

Если нужно соединить жилы большого диаметра, используется бандажная скрутка. Методика желобком применяется преимущественно для алюминиевого провода. Очень важно выполнять такое соединение с большой степенью точности.

Стоит отметить, что скрутка проводов в распределительной коробке с помощью представленных способов применяется только в том случае, если сечение жил не превышает 10 мм². Обычно в бытовых условиях применяются провода с сечением 1,5 или 2,5 мм².

В каких случаях скрутка недопустима

В некоторых случаях недопустимо использовать скрутку проводов в распределительной коробке. Как правильно выполнить соединение, указано в ПУЭ. Конечно, независимо от требований стандартов, скрутка остается самым популярным типом соединения. От нее не откажутся как профессиональные, так и начинающие мастера.

Но при этом следует помнить, что с течением времени такая фиксация постепенно ослабевает. Это объясняется остаточной упругой деформацией жил. В месте крепления переходное сопротивление растет, что приводит к перегреву провода. В этом случае соединение нарушается. Только грамотно выполненная скрутка прослужит долго.

В некоторых ситуациях из-за особенностей такого соединения нельзя даже думать о его применении при подключении. Таким ограничением может быть ток в электрической цепи, который превышает 3 А. Также категорически исключено применять представленный тип соединения, если коробка находится в горючем материале.

Если мастер является профессиональным электриком, ему также запрещено применять этот способ коммутации. В противном случае он будет нести ответственность, вплоть до уголовного наказания. Мастер, соединивший провода при помощи представленной методики, подвергает заказчиков потенциальному риску. Если произойдет возгорание (что не является редкостью при использовании скрутки), вина всецело ложится на электрика. Поэтому мастера сегодня избегают применять этот способ при выполнении своих профессиональных обязанностей.

Простая скрутка

Если, например, нужно выполнить скрутку медных проводов в распределительной коробке, которые являются однотипными, можно воспользоваться следующей инструкцией. Нужно отключить напряжение в сети. Далее обе жилы необходимо качественно зачистить. Но при этом действовать нужно осторожно, чтобы не повредить жилу.

Длина скрутки проводов в распределительной коробке может быть разной. Но стандартом считается показатель 5 см. Этого вполне достаточно, чтобы создать прочное соединение на проводах 2,5 мм².

Можно воспользоваться специальным инструментом для скрутки проводов в распределительной коробке. С помощью него легко снять изоляцию с провода, не повредив его. После этого оголенные контакты нужно протереть салфеткой, смоченной в ацетоне. Обезжирив поверхность, нужно зачистить концы наждачной бумагой. Обработку проводят до появления металлического цвета.

Сначала жилы скрещивают, а затем их скручивают с помощью пассатижей. Действовать нужно аккуратно, чтобы витки были равномерными. Должно получиться не менее 5 витков. Готовую скрутку изолируют. Для этого применяется изолента. Вместо нее лучше применять термоусадочные трубки. Их еще называют кембриками. Такие материалы качественно защитят место соединения от неблагоприятного воздействия окружающей среды. Если выполнить все действия в соответствии с инструкцией, можно получить надежную фиксацию проводов. Лучше всего этот способ применять для медного провода.

Скрутка одножильного и многожильного провода

Более сложной задачей является фиксация одножильного и многожильного провода. В этом случае также рекомендуется прибегнуть к иной методике. Но если другого выхода нет, то возможна скрутка в распределительной коробке 6 проводов многожильного типа с одножильным кабелем. Действовать нужно по инструкции, не пренебрегая ни одним этапом проведения работы.

Сначала провода оголяют с помощью специального инструмента. Если его нет, можно воспользоваться ножом, но действовать нужно осторожно. Длина оголенной жилы должна составлять не меньше 5 см. Далее концы одно- или многожильного провода обрабатывают ацетоном и наждачной бумагой.

Когда подготовительные работы будут выполнены, два провода скрещивают и на расстоянии 2,5 см от края начинают наматывать многожильный провод.

Рассматривая методику, как делать скрутки проводов в распределительной коробке, стоит уделить внимание процессу накрутки. Все тонкие жилы должны ровно ложиться на моножилу. Дальше с помощью пассатижей свободный конец нужно загнуть в сторону витков. Одножильный провод плотно прижмет участок, на который намотан многожильный. Соединение изолируется с помощью кембрика.

Эту же методику применяют в том случае, если нужно выполнить фиксацию двух многожильных проводов. Стоит помнить, что соединять алюминиевую и медную жилы нельзя. Такое действие приведет к быстрому разрушению места соединения. В итоге произойдет короткое замыкание, провод перегреется. Из-за этого может начаться пожар. Поэтому нужно совмещать только идентичные материалы.

Советы профессионалов

Специалисты дают совет, как сделать скрутку проводов в распределительной коробке. Если хозяева дома все же решили выбрать именно эту методику для соединения жил кабеля, лучше всего дополнительно спаять или сварить место крепления. Это значительно повысит безопасность соединения. Оно станет неразрывным, а поэтому надежным. Если жилы имеют большой диаметр сечения, применение представленных дополнительных действий является обязательным.

Специалисты советуют применять при соединении проводов клеммы Wago. Это значительно упростит процесс крепления, а также сделает эксплуатацию электрической системы безопасной. С помощью таких приспособлений для скрутки проводов в распределительной коробке можно коммутировать кабели из меди и алюминия, жилы разного сечения.

Еще одним надежным методом фиксации является применение зажимов СИЗ. Это недорогие приспособления, которые в несколько раз повышают безопасность соединения. Не стоит экономить на собственной безопасности. Современные приспособления отличаются приемлемой стоимостью. Они обеспечивают высокий уровень безопасности.

Если фиксация была выполнена методом скрутки, не стоит сразу прятать провода в коробку. Нужно включить сеть, а затем электрические приборы. В течение нескольких часов при максимальной нагрузке на линию нужно наблюдать за местом скрутки. Только если с ним все в порядке, можно установить их в предназначенном для этого месте. Если крепление греется, нужно переделать работу снова. Это значит, что место соединения получилось ненадежным.

Пайка или сварка

Скрутка проводов в распределительной коробке будет надежной, если ее спаять или сварить. Для этого потребуется воспользоваться специальным инструментом и материалами. Зачистив концы, их скручивают. Действия похожи на простую скрутку. Но после создания такого соединения, скрученные концы окунают в расплавленный предварительно припой. Жилы опускают после этого в паяльную ванну. Когда материал остынет, нужно место крепления дополнительно защитить кембриком. Можно применять также изоленту.

Также допустимо воспользоваться паяльником. Но этот способ практически невозможно применить, если требуется спаять 3–4 жилы со стандартным сечением (2,5 мм²). В этом случае выполнить спайку можно только при наличии у инструмента толстого жала из меди. Оно должно характеризоваться высокой теплоемкостью. Мощность паяльника должна быть не менее 40 Вт (лучше 60 Вт).

Стоит отметить, что остужать место фиксации при использовании метода пайки в холодной воде категорически запрещено. Крепление в этом случае получится некачественным. В материале появляются из-за резкого перепада температуры микротрещины.

Преимущества и недостатки

Скрутка проводов в распределительной коробке, усиленная методом пайки, имеет высокую надежность и качество места фиксации. Но у этой методики есть и определенные недостатки. О них нужно узнать до начала работы.

Недостатком пайки является потребность приобретать специальный инструмент, с которым нужно уметь правильно обращаться. Процесс фиксации в этом случае получается весьма трудоемким. Конечный результат в итоге получается неразъемным. Чтобы разъединить провода, их нужно будет разрезать. Проводники при этом укоротятся.

ПУЭ также ограничивают применение этого подхода для жилых помещений. В горючих материалах применение подобного типа соединений недопустимо. С течением времени место пайки теряет напряжение, снижается показатель электропроводности.

Применение шуруповерта

С помощью шуруповерта можно создавать равномерную скрутку. При этом применять дополнительные приспособления не потребуется. Провода готовят к проведению соединения. Концы кабеля изгибают и устанавливают их в патроне шуруповерта. Его нужно зажать. Дальше необходимо нажать на кнопку инструмента. Обороты следует выставить небольшие. Провод при этом надо удерживать плоскогубцами. Когда скрутка будет выполнена, кончики обрезают. Дальше можно изолировать скрутку с помощью кембрика или изоленты. Но лучше дополнительно укрепить соединение с помощью пайки. Шуруповерт обеспечивает равномерность накрутки проводов друг на друга. Это повышает качество соединения.

autogear.ru

Скрутка проводов в распределительной коробке | Электирика

» Электирика

Как вести сварку медных проводов

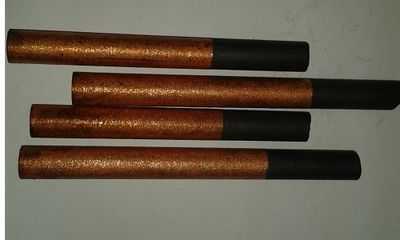

Рисунок. Для соединения проводов понадобятся угольные омедненные электроды.

Спаять провода в скрутке бывает сложно, так как в ней может быть собрано несколько жил большого сечения. С такой работой слабый паяльник не справится. Кроме того, распределительные коробки расположены на высоте, где работать им неудобно. А при сварке достаточно нескольких мгновений, чтобы сердечники кабелей были надежно соединены друг с другом. Такое соединение делает контакты более надежными и долговечными, а их перегрев из-за большой нагрузки практически исключается. Различие в пайке и сваривании заключается в том, что скрутку приходится спаивать по всей ее длине, а сваркой фиксируется только ее кончик, в котором жилы соединяются в единый сплав.

Вы наверняка сможете самостоятельно справиться со сваркой проводов в распределительных коробках, если у вас есть сварочный инверторный аппарат. Из-за легкости и мобильности его можно применять при работе в квартире. В инверторе существует регулятор тока сварки, которым определяется сила тока, наиболее подходящая для соединения медной проводки. Чтобы сварить скрутку из кабельных жил, ток нужно держать в пределах 30-90 А. Необходимая сила тока зависит и от толщины жил, и от количества проводов в скрутке. Кроме того, разброс значений связан с тем, что в разных сварочных аппаратах могут быть различные отклонения от выставленной регулятором силы тока, да и фактическое напряжение в электросети может отличаться от номинального.

Рисунок 2. Для образования контакта между проводами, необходимо время 1-2 секунды.

Перед работой все-таки попробуйте потренироваться в приваривании скруток в стороне от коробки, чтобы во время сварки электрод не залипал или не перегревал их. Конечно, сварка проводки должна вестись только на отключенных от сети участках, поэтому лучше, если у вас в доме после счетчика будет не менее двух независимых друг от друга контуров электроснабжения.

Для сварки проводки вам понадобятся угольные (графитовые) омедненные электроды. Как они выглядят, показано на рис. 1. Приобретая их поштучно, вы не потратите много средств, да и для работы вам вряд ли понадобится более 1-2 электродов. Альтернативой им может стать графитовая щетка от какого-нибудь коллекторного электродвигателя. Она, как и электрод, вставляется в держатель сварочного аппарата. Замыкать дугу в распределительной коробке штатными держателем и зажимом #8220 массы#8221 будет затруднительно, поэтому лучше приготовить приспособления из #8220 крокодилов#8221 . При этом необходимо обеспечить их ручками с надежной изоляцией.

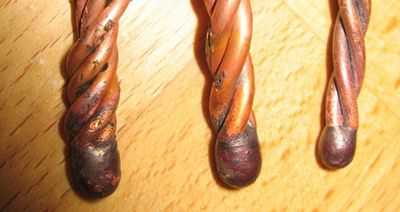

Перед тем как сварить провода, очистите их от изоляции. Большую роль в обеспечении надежного контакта играет и площадь соприкосновения их поверхностей, поэтому жилы должны быть оголены на 10 см. После скручивания проводов длина скрутки составит 5 см. Массу подсоедините к скрутке вблизи изолированной части. Приблизьте к проводам электрод до образования дуги. Время контакта должно составлять 1-2 секунды. Получится скрутка, как на рис. 2. Чтобы не обжечься, дождитесь ее остывания и приступайте к сварке следующей. В течение небольшого промежутка времени вы можете управиться со всеми распределительными коробками в доме.

Работу можно было бы считать законченной, но скрутки необходимо изолировать. Можно воспользоваться изолентой, но более современным материалом для изоляции являются термоусадочные трубки. Обматывать изоленту вокруг проводов вблизи других скруток не совсем удобно, а термоусадочные трубки можно просто надеть на них и подогреть строительным феном. Нагретые, они сжимаются вокруг проводов и создают надежную оболочку.

Как правильно делать скрутку проводов?

При монтажных работах скрутка проводов применяется для создания надежных контактов в электрических цепях.

Устройство электропроводки любого назначения –  в бытовой сфере и в промышленности – выполняется по определенным правилам.

Данные правила требуют, чтобы в месте соединения проводов не возникало дополнительного сопротивления протеканию тока. Если сопротивление выше нормы, то место контакта постоянно греется.

Для того чтобы сделать соединение соответствующим этому требованию, применяются следующие способы:

• скрутка
• сварка
• пайка
• винтовой зажим
• клеммники и колодки
• самозажимные экспресс-клеммы
• колпачки СИЗ.

Требования к проводке

Если провести ретроспективный анализ процессов, которые протекали в электротехнической промышленности, то можно выделить несколько характерных моментов.

Еще полвека назад соединение проводов скруткой применялось повсеместно. Основной инструмент, который требовался монтажнику – специальный нож, отвертка и пассатижи.

Этого набора было достаточно, чтобы соединить концы проводов в распределительной коробке. Электромонтажникам такие операции приходилось делать постоянно, на протяжении многих лет.

Опыт показал, что правильно выполненная скрутка надежно служит в течение многих лет и даже десятилетий.

Однако надо учитывать условия эксплуатации и нагрузки, которые выдерживают смонтированные таким способом сети. Нагрузка на них была минимальной.

Если сравнить ее с современными значениями, то рост исчисляется сотнями процентов. Тогда в квартире имелся минимум электрических приборов. Только лампочки да радиоприемник.

Сегодня к ним добавились холодильник, компьютер, плита, кондиционер. Старая изоляция и сечение проводов уже не могут выдержать такой нагрузки.

По этой причине применение алюминиевого провода ограничено техническими условиями. И настоятельно рекомендуется использование медного.

Выбор способа соединений

С течением времени, инструмент, с помощью которого выполняется монтаж проводки, стал другим. Если в недалеком прошлом можно было обойтись хорошими пассатижами, то сегодня этого мало.

Сварка проводов требует специального аппарата. Пайка концов без минимального набора оснастки тоже невозможна.

Видео:

Соединительный изолирующий зажим, который коротко называется СИЗ, тоже был изобретен не так давно. Для соединения алюминиевых проводов используется один способ, а для соединения медных другой.

В каждом конкретном случае нужно правильно выбирать способ соединения. И делать это по правилам устройств электрооборудования ПУЭ.

Скрутка

Для того чтобы сделать скрутку существует определенные способы:

• простая скрутка
• бандажная
• скрутка желобком.

Первый способ чаще всего применяется в быту. Правильно выбранный инструмент, использование колпачков СИЗ позволяет получить хороший контакт.

Данным способом соединяются концы в распределительной коробке.

Бандажная скрутка применяется для того чтобы делать соединения проводов большого диаметра. Чтобы обеспечить прочное соединение алюминиевых жил используется скрутка желобком.

Если технология соединения выполняется точно, то контакт может служить долго и надежно.

Указанными способами рекомендуется соединять провода сечением до 10 квадратов. В распределительной коробке бытовой цепи используются провода сечением 1,5 – 2,5 квадрата.

Простая скрутка занимает в коробке совсем немного места. Для более качественного контакта можно «накрутить» колпачок СИЗ.

При сечении провода от 6 квадратов и выше колпачки СИЗ не применяются.

Чтобы укрепить бандажную скрутку применяется пайка. Технологическими инструкциями не допускается простая скрутка алюминиевого и медного провода.

Делать такие соединения можно после предварительного лужения меди.

Для соединения многожильных кабелей и проводов, используются все перечисленные способы. Делать все операции нужно аккуратно. Особенно в том случае, когда в кабеле больше трех жил.

При выполнении таких работ, рекомендуется применять колпачки для скрутки проводов. Перед началом необходимо зачистить концы провода наждачной бумагой.

Если требуется сделать дополнительный отвод на определенном участке линии, то все действия выполняются по стандартной и знакомой схеме.

Единственное отличие – зачистку питающего провода надо делать в середине, а не на конце. Инструмент потребуется тот же – пассатижи и нож, которым удаляется изоляция.

Чтобы сделать надежную скрутку алюминиевых проводов, от электромонтера требуется теоретическая подготовка и практический навык.

Обладая достаточным опытом, он может быстро выполнить любое подключение. При этом место скрутки нужно обязательно зачистить. Окись алюминия имеет изолирующие свойства.

Если контакт в месте скрутки греется, то вероятнее всего, что зачистка алюминиевого провода была сделана не качественно. Не секрет, что делать все операции нужно правильно.

Этот закон строго действует в электротехнике. Инструмент у монтера должен быть хорошим и экзамен по правилам эксплуатации электрических установок он обязан сдавать в определенные сроки.

Соединение проводов сваркой

Практика показывает, что сварка проводов, как технология, как инструмент соединения проводов используется в комплексе с другими способами.

Чаще всего, сварка применяется как один из вариантов обработки скруток. Правильно «скрученный» контакт не греется и может служить надежно и долго.

Однако, в процессе эксплуатации, всегда присутствует вероятность ослабления скрутки.

Этого допускать нельзя, особенно в распределительной коробке, которая расположена в квартире или частном доме.

Сварка быстро и с минимальными затратами придает контакту необходимые параметры.

Государственный пожарный контроль требует делать именно сварные соединения.

Соединение пайкой

Еще одним способом улучшить качество скрутки является пайка.

Для этой технологии не требуется специальный трансформатор или другой сложный инструмент.

Здесь необходим стоваттный паяльник и правильно подобранный припой.

Распайку концов делают в распределительной коробке, перед тем как надевать на них колпачки СИЗ.

При соединении многожильных проводов пайка применяется чаще других способов. В качестве флюса при пайке чаще всего используется канифоль.

Следует подчеркнуть, что пайка используется для соединения медных проводов.

Для алюминиевых изделий применяют другие технологии.

Винтовой зажим и клеммники

Если соединение медных и алюминиевых проводов методом скрутки не допускается, то эту задачу приходится решать другими способами.

Не может здесь помочь и сварка. В этом случае используются винтовые зажимы и клеммные колодки.

При решении любого технического вопроса, очень важно правильно оценить условия эксплуатации проводов и контактов.

В цепях с нагрузкой более 100 Ватт, контакт алюминиевого провода с медным интенсивно греется.

Чтобы избежать этого эффекта, используются клеммники различной конструкции.

Приспособление этого вида желательно приобретать из термостойкого материала.

Самозажимные устройства

Главный аргумент, который приводят противники использования скрутки, заключается в том, что контакт полученный таким способом греется.

Что может привести, и порой приводит, к серьезным происшествиям.

Разъемы с пружинными изолированными зажимами лишены этого недостатка. Делать такое приспособление начали в Европе несколько лет назад.

Если такой зажим правильно применять, то электрическая цепь будет служить без перебоев. На практике пока чаще используется сварка, хотя сторонников зажимного устройства со временем становится больше.

Соединение многожильных проводов с использованием самозажимных разъемов выполняется качественнее.

Использование колпачков СИЗ

Соединительные колпачки СИЗ производятся специально для улучшения скрутки проводов.

По сути, это инструмент, который предназначен выполнять две функции – изолировать контакт и сделать его качественнее.

При использовании колпачка СИЗ не нужна изолента.

Конструкция этого изделия не так проста, как может представляться. Внутри него размещена пружина конической формы.

Правильная подборка количества и сечения соединяемых проводов обеспечивает надежный контакт.

Опытные монтажники рекомендуют вначале сделать скрутку проводов, а затем навинтить на нее СИЗ.

Контакт при такой защите практически не греется.

При накручивании колпачка СИЗ на место скрутки, грани пружины снимают слой окислов с поверхности провода.

Пружина, за счет своей упругости, прижимает провода один к другому. Этим и обеспечивается плотный и надежный контакт.

Видео:

Но если пружина ослабнет, то контакт будет тоже ослабевать. Именно по этой причине подобные виды соединений не рекомендуется использовать в электрических цепях высокого напряжения.

Данный инструмент отлично зарекомендовал себя в сетях бытового назначения. В том числе и для соединения многожильных проводов.

Перспектива применения скрутки

Развитие энергетики и электротехнической промышленности требует обновления старых технологий и применения новых.

На сегодняшний день, соединения проводов выполняется разными способами.

Для каждого нового метода требуется соответствующий инструмент. Кабель из трех жил должен соединяться так же быстро, как и одножильный.

Всевозможные конструкции зажимов требуют проверки временем.

Знакомая многим поколениям монтажников, скрутка прошла это испытание.

Есть основания полагать, что служить она будет еще долго.

Как соединить провода в распределительной коробке

Оглавление

Ремонт – дело непростое, особенно если оно касается прокладки кабеля. Здесь нужно учесть многое – рассчитать сечение кабеля, прикинуть, где будут находиться светильники и бра, розетки, выключатели, а также и то, как будет подходить питание, например, к газовой плите с электрической подсветкой.

После того как всё рассчитано, проводится монтаж электропроводки. Не будем подробно описывать его, кроме разве что того, что провода должны быть уложены ровно для удобства последующей штукатурки. Или, если это штроба, чтобы её было удобно замазать алебастром или шпатлевкой.

Теперь представим себе самую обычную комнату с одним светильником, одноклавишным выключателем и одной или парой розеток. Все провода, идущие от них, сходятся в одном месте, образуя пучок. Туда же подходит питающий кабель (или перемычка от него). Образуется пучок, который потом нужно правильно подключить.

Обратите внимание! Длина проводов, оставленных в пучке, должна быть нормальной длины (не менее 25-30 см).

Далее нужна коробка, в которой эти провода будут находиться и соединяться. Однако не все знают, как соединить провода в распределительной коробке, да и вообще, как её закрепить в стене.

Подготовка ниши

Перед монтажом коробки лучше всего оштукатурить стену. Это нужно для того, чтобы потом по её краю ровно выставить коробку. Однако если на стену будет ложиться плитка, коробка должна по отношению к основной поверхности немного выпирать – тогда, когда плитка наклеена, она окажется вровень с коробкой.

Коробка для стен из гипсокартона

Как правильно выставить коробку? Вначале в стене нужно при помощи молотка и зубила (или перфоратора) выдолбить небольшую нишу с круглыми краями. О том, достаточно ли выбито и хороша ли глубина, можно судить, приложив внутрь неё коробку днищем внутрь. Если она полностью прячется там, то можно приступать к её монтажу. Если речь идет о монтаже в гипсокартонных перегородках, то достаточно просто ножом по гипсокартону вырезать круглое отверстие в материале, вставить туда коробку с лапками и зажать их.

Обратите внимание! Если прорезь в гипсокартоне будет больше необходимого, то распределительная коробка не будет там держаться. Поэтому, перед тем как резать перегородку, нужно обвести по изделию круг, по которому и будет производиться отрез. Это же касается и отверстия в стене.

Лучше выглядит, когда все коробки находятся на одинаковой высоте.

Монтаж коробки

Монтаж распредкоробки

Для монтажа понадобится:

• вырезать сбоку или в днище дырки для проводов
• приставить коробку с уже протянутыми проводами. Для того чтобы нам легче было понять, где какой кабель, можно их предварительно пронумеровать (с пометкой на листке, к какой цифре что относится) или подписать. Подписывают, приклеив монтажную ленту в виде флажка
• замесить немного жидкого алебастра
• намазать раствор на стенки коробки и всунуть её в нишу, после чего приложить к ней ровную рейку, которая позволит выставить коробку ровно, и подержать так несколько минут, пока алебастр не схватится.

После того, как алебастр схватился (опять же, не забываем, что в неё уже должны быть выведены все кабеля), замазываем её полностью алебастром, а лишнее снимаем мастерком или шпателем. Что стоит учесть – если крышка будет закрепляться резьбой, то коробку следует выставить так, чтобы её крепления находились ровно по горизонтали – для эстетики.

Подключение

Способы соединения проводов

Теперь можно приступить и к подключению проводов. Если надписей нет, можно прозвонить каждый кабель в отдельности. Для этого он зачищается от жил, 2 его провода замыкаются, а на другом конце проверяются возможные провода на предмет замыкания. Естественно, желательно делать эту процедуру, убедившись, что кабель, с которым мы работаем, не под напряжением.

Сняв изоляцию, определяем фазный провод. Он должен быть красным или коричневым, хотя может быть и другого цвета. Нулевой проводок – синий или зеленый, в зависимости от типа провода. Заземление – белый.

Схема проводов в распредкоробке

Фаза всегда соединяется вместе, если, конечно, это не выключатель, где она разделяется. Говоря о простейшей схеме – питание-светильник-розетка-выключатель – заземление соединяется вместе, фаза на розетке. светильнике и выключателе соединяется с фазой питания нули, кроме светильников и выключателей, также сводятся в одну скрутку. В последнем случае фаза идет на выключатель. с него на контакт лампы, оттуда по нулевому проводу цепь замыкается.

Если же в комнате много розеток и светильников, было бы лучше создать для них разные распределительные коробки. В этом случае питание будет приходить в одну, из неё перемычкой во вторую. В розеточной коробке все провода соединяются в соответствии друг с другом. А вот со светильниками дело обстоит иначе.

Обратите внимание! Необходимо точно проверить, что мы подсоединяем определенный выключатель к нужной лампочке.

После того как вся собранная в коробках схема проверена, скрутки свариваются, изолируются и аккуратно укладываются в коробке, после чего она закрывается крышкой.

Фото

Соединение алюминиевого и медного проводов

Два светильника и группа розеток

Два светильника

Без заземления

Источники: http://moyakovka.ru/questions/svarka-provodov-300402.html, http://stoydiz.ru/electrika/skrutka-provodov.html, http://stroysvoimirukami.ru/kak-soedinit-provoda-v-raspredelitelnoj-korobke/

Комментариев пока нет!

www.restart24.ru
