обустройство своими руками, принцип работы, схема, глубина

Бурение скважины на воду самому — это сложно, но увлекательно. И вполне осуществимо, если изучить вопрос, потом действовать по грамотно составленному плану, соблюдать существующие правила и обращать внимание на советы специалистов.

Сегодня такая скважина — это самый доступный из возможных способов независимого водоснабжения. А если учесть нынешнюю стоимость питьевой воды, затраты на ее самостоятельное бурение, обустройство и оборудование окупаются достаточно быстро — примерно через год.

В таком деле, как бурение скважин на воду, не существует стандартных инструкций. Это дело непростое, требующее комплексного и обязательно индивидуального подхода. Опытные бурильщики это знают наверняка. А в помощь начинающим можно дать ряд рекомендаций и советов от профессионалов. Тогда даже с первой попытки удастся получить «свою» воду хорошего качества и в требуемом количестве.

Оглавление:
1. Куда бурить?
2. Важные обстоятельства
3. Колодец или скважина?
4. Виды скважин
5. Способы бурения и буровой инструмент
6. Раскачка самодельной скважины
7. Фильтры
8. Обустройство скважины своими руками

Куда бурить?

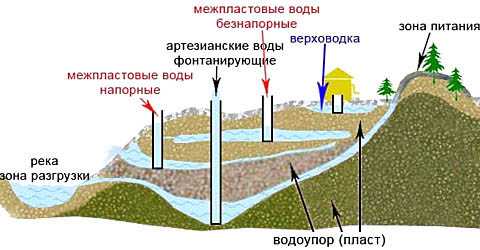

Каким образом в природе формируются водоносные пласты можно посмотреть на следующей схеме:

Верховые воды, залегающие на глубину до 10 м, формируют преимущественно атмосферные осадки. Такую воду можно использовать для питья после очистки (фильтрации через шунгит, кипячения), а для технических целей верховодку берут прямо из колодца. Что касается дебета скважины под нее, то он слишком мал, да еще и нестабилен.

Для питьевой воды своими силами лучше всего бурить скважину в межпластовые воды (на схеме они указаны красными стрелками). Конечно, самая качественная вода — это артезианская, но самостоятельно до нее добраться практически невозможно, даже если наверняка знать, где нужно бурить. А кроме того, индивидуальная разработка и добыча такого ценного природного ресурса запрещена законом вплоть до уголовной ответственности.

Своими силами получается пробурить скважину только в безнапорный пласт — то есть в песок, пропитанный водой и лежащий на глиняной подстилке. Отсюда еще одно распространенное название таких скважин — скважины «на песок», хотя водоносный слой в них может состоять и из галечника, и из гравия, и еще из какой-нибудь субстанции. Дебет их невелик (если есть 2 000 «кубов» в сутки, то это очень хорошо) и может колебаться.

Глубина залегания безнапорных вод — 5-20 м от поверхности земли. И такую воду уже можно пить, правда, после раскачки скважины и соответствующей проверки качества добываемой жидкости в контролирующих инстанциях.

Обратите внимание! Конструкция любой скважины в безнапорный пласт достаточно сложна, поскольку требует отфильтрования песка при добыче. Добавляет сложности и отсутствие напора – в связи с этим появляется ряд требований к насосу и водопроводу в целом.

Напорные пласты ниже безнапорных. Глубинный диапазон их залегания в земле — от 7 до 50 м. Такие пласты — это плотные породы: трещиноватые, водоупорные (суглинок, известняк) или гравийно-галечниковые отложения. Самую качественную воду можно добывать из известняка. И скважины (их еще называют «скважинами на известняк»), пробуренные в эту породу, служат достаточно долго. Их дебет, как, впрочем, и многих других напорных скважин, составляет до 5 кубов воды в сутки. Эти сооружения также отличают высокие показатели стабильности. Воду почти до поверхности земли поднимает ее собственный напор, поэтому любые напорные скважины, как и соответствующие системы водоснабжения, гораздо легче обустраивать.

Важные обстоятельства

Собираясь бурить скважину на воду, следует помнить:

В местах, где массово и бесконтрольно осуществляется забор воды из безнапорных пластов, становится возможна суффозия грунта, которая, в свою очередь, приводит к непредсказуемо-внезапным грунтовым провалам.
На российской равнине критическая глубина самостоятельного бурения составляет 20 м, а если нужно глубже, то стоит заказать скважину профессионалам, поскольку затраты на «самобур» уже не оправдаются.
Срок эксплуатации скважины, выполненной самостоятельно, зависит от регулярности забора воды из нее. Так, если выполнена скважина «на песок», а воду из нее берут регулярно и понемногу, она прослужит до 15 лет, «на известняк» при тех же условиях — уже до 50 лет. Когда же скважину используют от случая к случаю, да еще и периодически выкачивают ее до дна, срок службы сооружения сокращает до 3-7 эксплуатационных лет. А ремонтировать скважину или повторно ее раскачивать, это настолько затратно, что проще и дешевле пробурить новую. Поэтому, встретив на глубине 12-15 м безнапорную воду, не стоит останавливать бурение. Лучше двинуться дальше и выйти на известняк.

При трудностях со средствами, временем и силами правильнее произвести для начала разведочное бурение, используя для этого скважину-иглу. Такая скважина справится и с ролью временного источника водоснабжения, пока не будут изысканы и задействованы вспомогательные производственные ресурсы.

Колодец или скважина?

Работы по оформлению колодца сложнее и опаснее, нежели по производству скважины на воду. Зато колодец ремонтопригоден.

Из колодца можно вычерпать столько воды, сколько «земля даст», тогда как скважина сама «тянет» воду из земельных пластов. Именно поэтому срок службы скважин ограничен, и они способны не в лучшую сторону поменять геологию конкретной местности. А грамотно оформленный колодец эксплуатируется не то, что десятилетиями — столетиями и даже тысячелетиями, если высечен в скальном грунте. И на экологию эти сооружения не оказывают абсолютно никакого негативного воздействия.

Грамотным подходом к организации водоснабжения считается вырыть частную скважину на воду «с прицелом» на коллективный артезианский водопровод, долговечный и безопасный. Если же таких планов нет, копают колодец. И систему водоснабжения строят капитальную. Использованную скважину бетонируют, а землю вокруг нее возвращают в хозяйственный оборот.

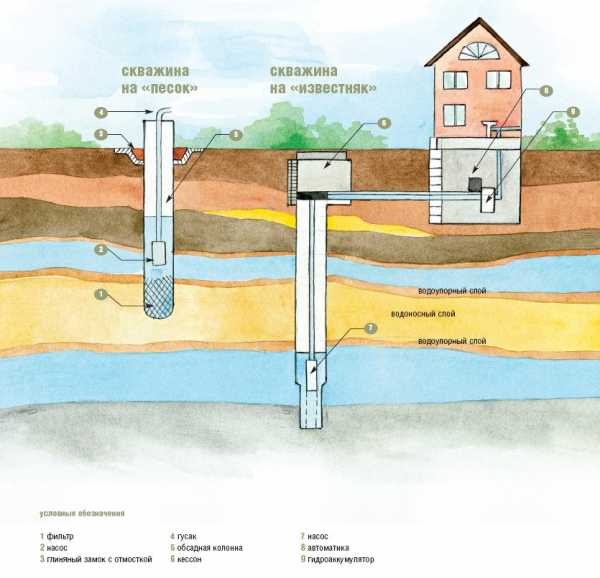

Виды скважин

Скважина на воду — это длинный и узкий ствол в горной породе. Именно в него опускается бур или буровой снаряд на длинной жесткой штанге, собранной из труб, или на тросе. В стволе помещается обсадка, которая предохраняет его стенки от разрушения и держит давление окружающей породы. Такая обсадка или плотно сидит в стволе, или оформляется с затрубным пространством, заполненным засыпкой, глиной (так называемый, «глиняный замок») или залитым бетонным раствором.

Что касается нижнего конца ствола, то он может быть заглушенным, открытым или со ступенчатым сужением — забоем. В забое или просто снизу делается заборное устройство.

Верхняя часть обсадки — это оголовок скважины. В нем или вокруг него размещается комплекс устройств, носящий название «обустройства» скважины.

Скважины могут быть самых разных конструкций, но для самостоятельного выполнения больше всего подходят:

Скважина-игла. При ее оформлении штанга, обсадка и буровой снаряд составляют единое целое. Бурение выполняется ударным способом. Никакого дополнительного оборудования и инструментов для такой скважины не требуется. Предельная глубина «иглы» — 45 м, скорость проходки — 2-3 м/час. Скважины-иглы используют для обустройства абиссинских колодцев. Дебет у них небольшой, но летом стабильный, поэтому они идеально подходят для оформления на даче.
Срок службы такого сооружения зависит от регулярности и интенсивности водозабора, но предсказать, сколько будет существовать тот или иной абиссинский колодец не получится — есть те, что эксплуатируются более 100 лет, а некоторые иссякают за полгода.
Важно: Скважины-иглы не подлежат ремонту, поскольку пролегают в неплотных и неоднородных грунтах.
Несовершенная скважина. Такие в пласте просто «висят». Для их исполнения не потребуется ни особых буровых навыков, ни геологических познаний. Но дебет таких скважин невелик, а качество добываемой воды оставляет желать лучшего. Можно, правда, получать и более качественную воду, если скважину внизу заглушить. Но большинство «самобойных» сооружений оформляется все-таки несовершенными в силу целого ряда обстоятельств.
Совершенная скважина. В ней обсадка опирается на кровлю водоупорного подстилающего пласта. Качество воды и дебет таких скважин максимальные, но для их проходки потребуются и знания местной геологии, и буровой опыт. В противном случае возможно затягивание пластичного подстилающего пласта в обсадку. Кроме того, без опыта и знаний можно проткнуть в процессе бурения подстилку, тогда вода уйдет ниже.
Важно: Совершенная скважина, выполненная с ошибками, способна серьезно навредить экологии местности, в которой пробурена.
Скважина с забоем. Эта может быть, как несовершенной, так и совершенной. Наличие забоя облегчает ее обслуживание и делает ремонтопригодной (до определенной степени). Но по-настоящему качественно выполнить такое сооружение могут лишь опытные мастера-буровики.

Способы бурения и буровой инструмент

Для самостоятельного бурения скважин подходят следующие способы:

вращательный (роторный), когда буровой снаряд, вращаясь, «вгрызается» в породу;
ударный, при котором по буровой штанге делаются удары, заглубляющие снаряд в породу;
ударно-вращательный, когда штангу поднимают-опускают нужное число раз, рыхля породу, а затем вращают, чтобы забрать эту породу в полость бурового снаряда;

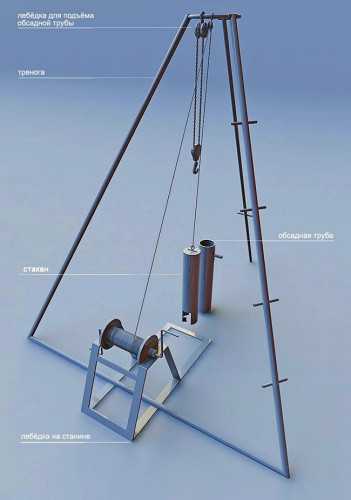

канатно-ударный, при котором особый буровой снаряд опускают, а затем поднимают на канате, попутно забирая этим снарядом отработанную породу.

Все вышеперечисленные способы — это методы, так называемого, «сухого бурения». Если же говорить о гидробурении, там работать приходится в слое воды или в буровом растворе, которые делают породу более податливой. Гидробурение считается неэкологичным и затратным способом, поэтому любители применяют его крайне редко. Кроме того, оно требует специального профессионального оборудования, тогда как при любом из сухих способов можно обойтись:

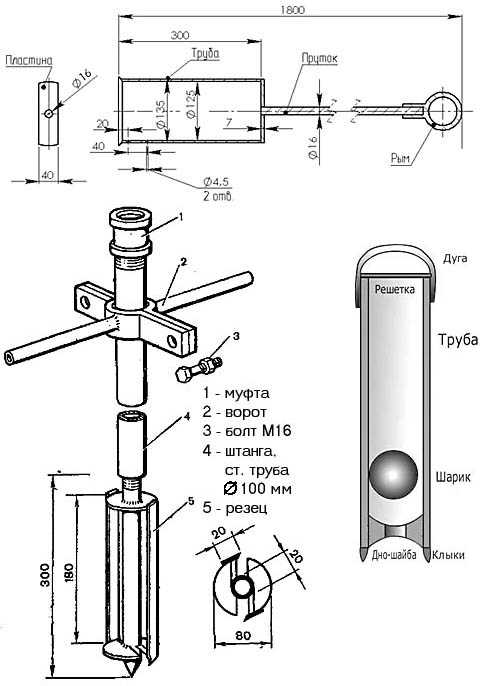

шнековым буром (шнеком), подходящим для суглинков, чуть влажных супесей и мягких глин;
бур-стаканом (буровым снарядом Шитца), отлично работающим при канатно-ударном бурении со связными, но вязкими, сильно облипающими грунтами, в которых шнек, например, обязательно застрянет;
ложковым буром, который при вращательном и ударно-вращательном бурении подходит для рыхлых и сыпучих грунтов, держащихся в витках шнека, а также в стакане;
желонкой, чтобы при канатно-ударном бурении счищать со ствола осыпавшийся грунт, ил или мягкую полужидкую породу;
ударным долотом для возможной разбивки валунов.

Режущие кромки всех вышеперечисленных буров сделаны из закаленной стали. А посмотреть схемы изготовления самодельных буровых снарядов для скважин на воду можно на рисунке:

Диаметры меняются в зависимости от калибра конкретной скважины.

Раскачка самодельной скважины

Забуренная скважина — это еще не все. Она не даст воду требуемого качества в нужном количестве. Для этого необходимо вскрыть водоносный пласт или «раскачать» скважину. Если вскрывать пласт (прямым или обратным способом — без разницы), воду можно получить в течение суток, но потребуется сложное дорогостоящее оборудование. А раскачка скважины будет длиться несколько дней, но для нее достаточно иметь самый обычный бытовой погружной насос (только центробежный, потому что вибрационный не подойдет).

Чтобы раскачать пробуренную скважину, из нее сначала желонкой удаляют ил, а затем начинают качать воду — полностью, как только наберется объем, покрывающий задействованный насос.

Можно выполнить раскачку и с помощью манерки, но тогда долго придется черпать воду — недели 2, не меньше.

Важно: Раскачку скважины можно считать завершенной, когда прозрачность воды доходит до 70 см. Проверить это можно в непрозрачном сосуде (например, в чистой бочке), с помощью эмалированного или фаянсового диска белого цвета, диаметр которого примерно 15 см (взять, скажем, блюдце или кастрюльную крышку). Смотреть на погруженный диск следует строго вертикально, и, как только по его краям жидкость начинает расплываться, размывая контуры — это уже непрозрачность, необходимо остановиться. Как только прозрачность достигнута, надо взять пробу воды и сдать ее на анализ в лабораторию. Если контролирующий орган подтверждает качество добычи, затрубное пространство скважины бетонируют или заделывают глиной, а после ставят фильтр.

Фильтры

Качество воды из любой скважины во многом обуславливается наличием особого скважинного фильтра. И эта деталь больше других, входящих в скважинное сооружение, подвержена износу. А значит к ее выбору следует подойти ответственно.

Для скважин «на известняк», например, достаточно будет простого решетчатого фильтра — то есть перфорации на нижнем обсадочном колене. Он же сможет стать основой фильтра скважины «на песок» (в сочетании с гравийной засыпкой). При этом требования к перфорации предъявляются следующие:

диаметр отверстий от 15 до 30 мм, в зависимости от грунта;
скважность (отношение общей площади отверстий к площади, которую они занимают) 0,25-0,30;
расположение отверстий поперечное, в шахматном порядке;
площадь (общая) отверстий должна быть не меньше площади поперечного сечения обсадочной трубы (ее просвета).

Когда насос ставится в скважину, оснащенную внутренним фильтром, дном этой скважины считается его (фильтра) верхний обрез. Из-за этого однократный объем забора воды существенно снижается. Кроме того, фильтр сильно заиливает скважинное сооружение, ведь вода просачивается в зазор между ним и обсадной трубой. Сокращается и срок службы самого фильтра, и насоса, поскольку в последний неизбежно попадает песок. Поэтому насос зачастую помещают в отдельную трубу, которая насаживается на фильтровый выход. Но для этого надо делать скважину большего диаметра.

Если в распоряжении бурильщиков имеется дорогой и конструкционно сложный центробежный насос, все просто — его подсоединяют к выходному патрубку фильтра, и в результате прекращается и заиливание, и запесочивание. Но когда такого оборудования нет, приходится что-то придумывать.

Обратите внимание! Многие мастера детали для фильтров делают самостоятельно, используя ПВХ-трубы, полимерную сетку и пружины из нержавеющих материалов. Но такие конструкции редко служат долго, да и фильтруют воду не слишком хорошо.

Лучше потратиться, но выбрать и купить по-настоящему надежный, хорошо работающий фильтр. Тем более, что выбрать есть из чего:

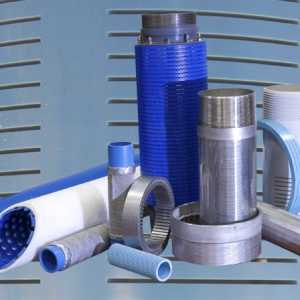

Наборно-кольцевой полимерный фильтр. Доступен по цене, но недолговечен и склонен к заиливанию. Зато пригоден к ремонту — его можно поднять и перебрать при необходимости, заменив вышедшие из строя кольца на новые. Требует расширенного скважинного диаметра.
Трубчато-проволочный фильтр с обмоткой из профилированной проволоки. Дороже полимерного, но надежнее и долговечнее, плюс не заиливается. Ремонт такого сводится к верхней промывке, но нужно внимательно его выбирать, поскольку нередки случаи, когда в таких фильтрах (заявленных производителями, как полностью нержавеющие) продольные стержни выполнены и обычной оцинкованной проволоки. Такие ржавеют, с фильтра сползает обмотка, а в воде появляются вредные примеси. Приходится менять деталь.
Сварной безопорный фильтр. Выдерживают и обсадку, и ствол на трубе, но дороги, поскольку делаются из нержавеющей профилированной проволоки, а ее цена сравнима с ценой на серебро.

Обустройство скважины своими руками

Чтобы вода из скважины подавалась в дом, следует эту скважину обустроить и согласовать с водопроводной системой. Для этого:

ставят стальной или бетонный кессон;

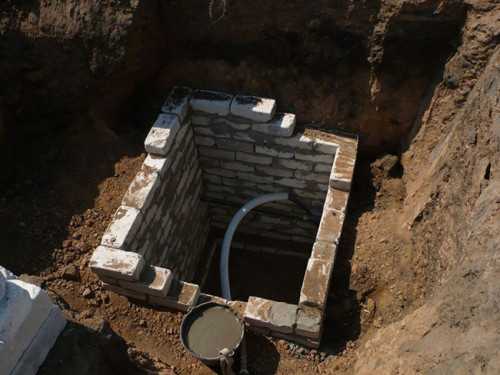

оборудуют каменный приямок;
или устанавливают скважинный адаптер.

Последний является самым современным методом оборудования скважин. И устанавливают его следующим образом:

Когда вода пошла, по скорости ее осветления решают, насколько еще можно углубиться. А дальше сверху в размер режут последнюю трубу обсадки.
Роют к дому траншею, чтоб была глубже нормативных показателей промерзания грунта.
Заранее в трубе вырезают отверстие под адаптер и устанавливают его (адаптер), заглушив патрубки.
Трубу ставят и бурят, сориентировав выход адаптера в траншею как раз ниже отметки промерзания грунта.
Раскачивают скважину, устанавливают фильтр и опускают насосное оборудование.
Подключают подающую насосную трубу.
Затем транзитную трубу (ту, что в дом) подключают к штуцерам адаптера.
Прокладывают кабель насоса.
Устанавливают скважинную крышку.
Как только вода пошла в дом, траншею засыпают.

После проведенных мероприятий пробуренная скважина считается обустроенной.

Загрузка…

okeymaster.ru

Скважина на воду своими руками

На частном участке большое значение имеет собственный источник воды. Имея скважину в своем пользовании, можно организовать независимое водоснабжение не только дома, но и всей территории.

Организация скважины

Скважина, которую планируется сделать и обустроить, будет более экономным вариантом по сравнению с привлечением специалистов для оборудования независимого источника воды на участке. Она представляет собой колодец небольшого диаметра, достигающий водоносного слоя. Оборудование для такого шурфа – это не только его организация, но и подготовка к последующему использованию:

укрепление стен с помощью обсадных труб;
организация доставки воды в дом или на участок в заранее определенные места с помощью погружения вглубь насоса;
обеспечение чистоты скважины.

Поиск водоносной жилы на участке

Выбор места для скважины

Главной задачей при организации скважины на станет вопрос поиска водоносной жилы на территории. Существует несколько вариантов поиска места для бурения отверстия в земле. Некоторые основываются на фактических данных местности: картах, показывающих, где именно залегают грунтовые воды. Другие – на наблюдениях за растениями, а также природными явлениями. Не менее часто используется метод ивовых прутиков.

В зависимости от некоторых природных явлений, а также от результатов проверки участка, можно приблизительно предположить, на какой глубине залегает водоносный слой. Это определяет выбор необходимого оборудования для производства скважины на воду.

Чем бурить

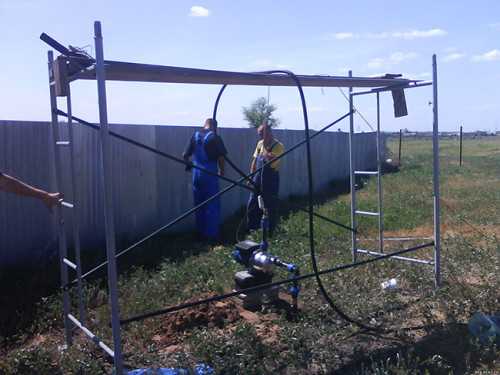

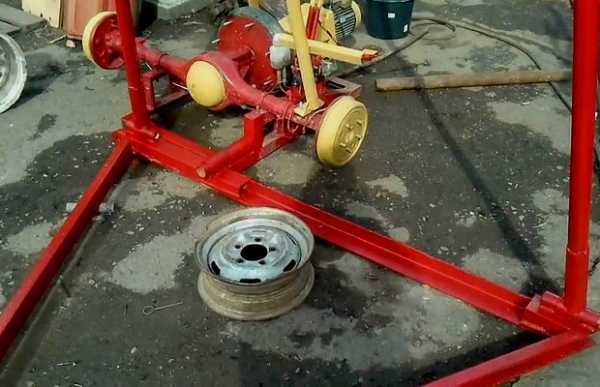

Переносная установка

После определения окончательного места необходимо решить, каким именно способом будет сделана скважина на воду. Наиболее эффективным методом организации независимого источника на участке является бурение. Для самостоятельного выполнения таких работ можно использовать как малогабаритную бурильную установку, имеющую небольшой вес, и пригодную к использованию даже непрофессионалом, так и самодельный инструмент – ручной бур. Выбор инструмента зависит от глубины расположения водоносного слоя.

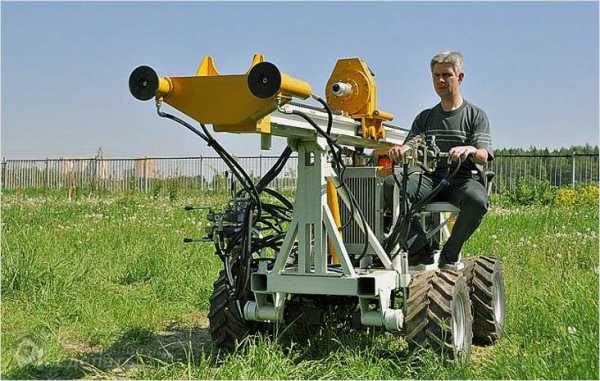

Самоходная буровая

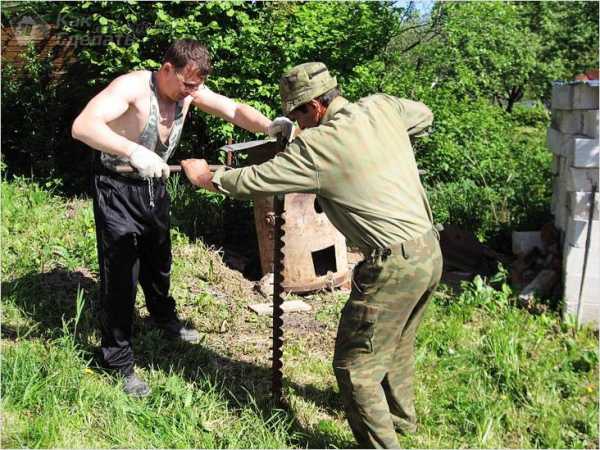

Садовый бур представляет собой штангу с возможностью ее удлинению, на конце которой располагаются режущие элементы. Они взрыхляют почву, позволяя более свободно забирать ее винтообразными пластинами, расположенными на штанге после режущих элементов.

Садовый бур

Садовый бур используют:

При расположении водоносного слоя на расстоянии 5—7 метров от поверхности.
Прост как в самостоятельном изготовлении, так и в использовании.
Бурение может проводить один человек.

Порядок работы с садовым буром:

Освобождение участка от дерна.
Установка садового бура в первоначальное положение.
Начало бурения в нужном направлении.
Периодическое извлечение садового бура из скважины для освобождения его от забираемого грунта.

Малогабаритная бурильная установка (МБУ) применяется:

При залегании водоносного слоя на глубине до 10—15 м.
Требует места для установки и ручной сборки, а также организации два небольших отверстия в земле при подготовке МБУ к работе.
Организация скважины на воду может быть проведена за 1 день.

Порядок работы МБУ:

Перевозка МБУ на участок.
Сборка бурильного оборудования.
Обеспечение работоспособности МБУ.
Наблюдение за работой бурильной установки и необходимые поправки при работе.

Оборудование источника забора воды

Оборудование скважины

Скважина на воду нуждается не только в ее первоначальной организации, но и в последующем оборудовании для использования. Это означает, что стенки отверстия необходимо укрепить с помощью труб, чтобы доступ к водоносному слою был не только беспрепятственным, но и максимально чистым, без включения элементов почвы.

Обустройство скважины для получения чистой воды

Правила расположения трубы в скважине:

Диаметр трубы должен быть чуть меньше диаметра пробуренного отверстия для удобного ее расположения.
Желательно помещать цельную трубу. Если это невозможно, то подбирают отрезки одинакового диаметра с ровными краями, для минимальной возможности загрязнения источника воды.
Каждый участок обсадки скважины необходимо тщательно закрепить с помощью специальных хомутов, что предотвратит оседание обсадки вглубь водоносного слоя.
Часто происходит подъем обсадки, поэтому необходимо продумать ее крепление уже на поверхности.

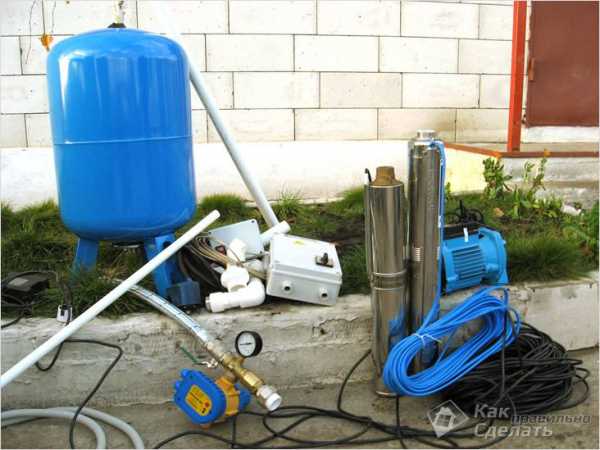

После оборудования скважины трубой, нужно продумать подъем воды с глубины на поверхность. Наиболее удачным способом будет использование погружного насоса непосредственно в водоносный слой и проведение от него шлангов для подачи как в дом, так и в емкости для полива на участке. Мощность погружного насоса предварительно рассчитывают с учетом высоты, на которую будет подаваться вода.

Если Вы совсем недавно занимались бурением на своем участке и обладаете положительным опытом обустройства качественного независимого водоснабжения? Мы предлагаем вам поделиться личным опытом с нашими читателями, оставляя комментарии к статье. Нам очень важно ваше мнение.

Видео

kakpravilnosdelat.ru

Устройство скважины на даче своими руками

Содержание

Для того чтобы на загородном участке организовать автономную систему водоснабжения, производятся бурильные работы и последующее устройство скважины на даче.

Бурение при помощи станка

Перед тем, как пробурить скважину на даче производится ремонт и последующий за ним комплекс работ. Бурение скважин на даче обеспечивает практически бесперебойную подачу воды к получателю из скважины под нужным уровнем давления.

Скважина на даче своими руками создается не очень долго и перед началом работ следует заранее подготовить все необходимое оборудование и инструменты.

Особенности обустройства скважины на даче

Перед тем, как сделать скважину на даче, следует внимательно ознакомиться со способами, которые позволяют выбрать наиболее приемлемое для нее место.

Скважина на дачном участке существует для осуществления подачи воды к получателю. Для того чтобы обустроить скважину нужно тщательно подойти к вопросу выбора всех ее составляющих.

Станция для подачи воды – это сердце всей системы водоснабжения. Для эффективной подачи воды применяется насосная станция (обзор AL-KO) или насос.

Выбор такого оборудования производится с ориентировкой на несколько факторов. В них входит желаемый уровень расхода воды, уровень нагрузки, к которому будет готова станция, установка такого агрегата, как кессон и другое.

Помимо этого артезианская скважина должна обустраивается с учетом уровня залегания воды в грунте. При этом установка производится с поправкой на типы механизмов.

Так, например артезианская скважина, обеспечивающая поток воды с глубины, равной 7-9 метрам, оснащается самовсасывающим поверхностным агрегатом.

Бурение скважины своими руками

Для того чтобы часто не проводить ее ремонт, такая станция по добыче воды снабжается дополнительными защитными средствами. Это может быть такое устройство, как кессон.

Если станция будет добывать питьевую воду с глубины превышающей 9 метров, тогда необходимо позаботится об установке специальных скважинных насосов.

Читайте также: как выполняют бурение скважин для питьевой воды?

Ремонт таких устройств будет проводиться заметно реже, если после установки сверху установить защитное сооружение – кессон. Впоследствии, для обеспечения подачи воды к дому следует обустроить место для скважины.

Станция по добыче воды опускается на тот уровень глубины, который находится несколько ниже статического водного горизонта.

Для того чтобы впоследствии иметь доступ ко всем коммуникациям и производить ремонт, сверху насоса следует установить кессон. Установка агрегата обеспечивающего подачу воды продолжается в том случае, если все оборудование новое и не нужно проводить его ремонт. В процессе монтажа в полученную скважину опускаются следующие элементы:

Кабель, обеспечивающий подачу питания электронасосу;
Труба из пластика, по которой будет подаваться вода;
Прочный стальной трос для насосного агрегата;
Кессон.

Если система обладает автоматическими элементами управления, то пусковые кнопки и прочее контролирующее оборудование можно разместить в помещении.

Перед тем, как произвести ремонт или монтаж скважины, следует подумать об установке гидроаккумулятора. Без него ремонт агрегата будет производиться гораздо чаще.

Часто ремонт нужно производить при повреждении системы от полученных гидравлических ударов. Ремонт может делаться гораздо реже и с меньшей частотой, если предварительно позаботится об установке напорного бака.

Бурение скважины на дачном участке своими руками

Гидроаккумулятор всегда будет содержать в себе определенный объем воды, при уменьшении которого насос сразу же включится и обновит его резерв.

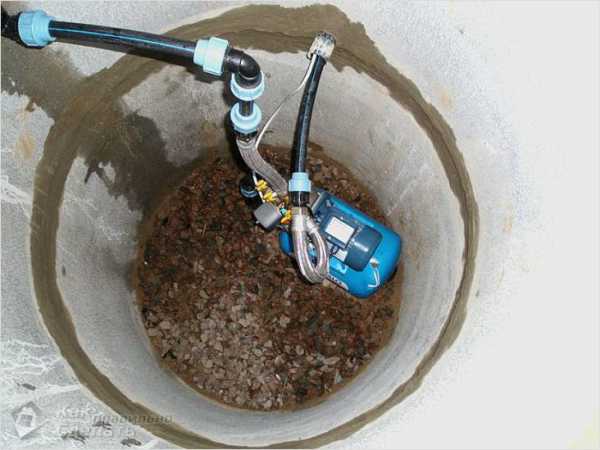

Кессон обеспечит надежную защиту такого оборудования. Кессон – это утепленная емкость, которая защищает все оборудование от негативного воздействия окружающей среды.

Кессон изготавливается с применением различных материалов. Кроме того, кессон характеризуется отличными теплоизоляционными свойствами, что направленно на поддержание постоянной температуры внутри него. Кессон может быть сделан из пластика, металла или железобетона.
к меню ↑

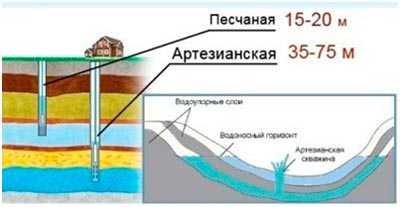

Виды скважин на даче

Выбор того или иного вида скважины, для дальнейшего ее устройства на дачном участке напрямую зависит от таких факторов, как:

Глубина залегания водоносного горизонта;
Объемов проводимых бурильных работ;
Технологии бурения.

Абиссинский колодец создается в том случае, когда водоносный горизонт располагается на глубине в пределах 3-12 метров. Второе название такой скважины – игла.

Читайте также: особенности обустройства и эксплуатации скважины иглы.

В связи с тем, что забор воды производится с небольшой глубины, выбор места для бурения следует производить тщательно. Такая скважина должна быть максимально далеко удалена от сливной ямы или канализационной трубопроводной магистрали.

Абиссинский колодец может быть обустроен не только на открытой местности, но и в подвале. В этом случае, вода не будет замерзать даже во время сильных зимних морозов.

Песчаная скважина создается в том случае, если вода залегает в грунте на глубине, не превышающей 50 метров. Обустройство ее проводится с применением специального оборудования.

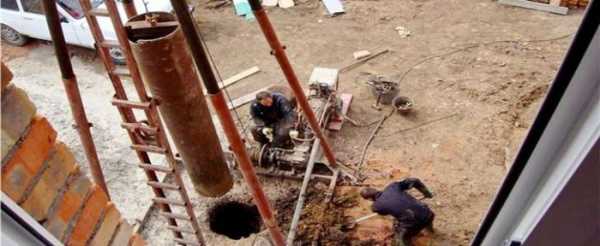

Бурильная установка, начало работ

Добыча воды производится из песчаного слоя, при этом ее качество может быть не всегда соответствующим санитарным нормам. Такая скважина обязательно должна снабжаться насосом с установленным в нем фильтром очистки, который периодически надо будет подвергать чистке.

Артезианская скважина по праву считается наиболее глубокой. Своими руками ее сделать не получится. Она создается при помощи бригады специалистов, которые управляют буровой установкой. Глубина такой скважины может достигать 200 метров.

к меню ↑

Как правильно выбрать место для скважины на даче?

Для выбора правильного места для создания скважины на даче существует несколько способов. Можно заранее подготовить 1-2 литра влагопоглотителя, который следует засыпать в неглазированный горшок.

Затем горшок с гранулами силикагеля закапывается в том месте, где предположительно будет разрабатываться скважина. Глубина закапывания не должна превышать полутора метров.

Через сутки горшок выкапывается и взвешивается. Там где разница в весе будет наибольшей и следует проводить разработку скважины.

Еще один способ основан на простом наблюдении. Для этого, в вечернее время после того, как спадет летняя жара, или же ранним утром производится осмотр окрестностей.

Если в почве сконцентрировано достаточное количество воды, то это место будет особенно заметно благодаря скопившемуся там туману. Если туман не клубится, а столбом поднимается к верху, то в этом месте содержание подземной воды особенно высоко.

Практически все водоупорные слои копируют рельеф местности. Потому в котлованах и впадинах между холмами с высокой вероятностью могут находиться скопления подземных вод.

На равнинной местности вода может залегать на достаточно большой глубине. Если вблизи от того места, где планируется создать скважину имеются водоемы, глубину залегания водоносного слоя можно определить воспользовавшись барометрическим методом.

Бурильная установка для бурения артезианской скважины

С этой целью можно применить самый обычный барометр-анероид. На берегу ближайшего к предполагаемому месту рытья колодца водоема нужно произвести замеры давления воздуха.

Потом произвести замер на том месте, где планируется обустроить будущую скважину. В том случае, если перепад давления будет составлять более 0,5 мм ртутного столба, то водоносный горизонт будет располагаться на глубине, равной 6-7 метрам.

Однако самым надежным способом является метод разведочного бурения. Для этого с помощью стандартного садового бура производится сверление почвы на глубину в 6-10 метров. При попадании на водоносный слой присутствие воды в лунке станет заметным практически сразу.
к меню ↑

Этапы бурения скважины

Так как верхние слои почвы подвержены засыпанию, скважина защищается специальным сооружением под названием шурф. Он представляет собой яму с глубиной равной двум метрам.

С целью укрепления стен, изнутри ее обкладывают досками. После обустройства шурфа производится подготовка вышки для бурения. Верхний настил досок расформировывается, и в нижнем настиле производится поиск центральной точки.

Читайте также: как и чем выполняется очистка воды для дома?

Там проделывается отверстие, диаметр которого должен совпадать со значением диаметра муфты. Уже собранная и готовая к работе бурильная установка оборудована вращающейся головкой и подъемно-опускным механизмом, который представлен в виде лебедки.

Буровая головка аккуратно опускается вниз в строго вертикальном положении. После этого она поднимается вверх, но уже с кусками породы и грунта. Производится очистка головки.

Затем операция повторяется снова до достижения нужной глубины. В роли обсадных труб выступают изделия, предназначенные для прокладки трубопровода.

Схема устройства устройства скважины для дома

Это могут быть как металлические, так и полипропиленовые трубы. Для того чтобы избежать обвала грунта, бур не следует опускать ниже уровня погружения обсадной трубы.

Процесс должен быть комбинированным – бурение чередуется монтажом обсадных труб и их постепенным наращиванием по мере погружения.

Стоит отметить, что в том случае, когда грунт будет плотным и устойчивым, бурение скважины можно проделать целиком так и не воспользовавшись обсадными трубами. Если порода будет обсыпаться, то через 1,5-2 метра следует начать соединять обсадную трубу.
к меню ↑

Как пробурить скважину вручную? (видео)

Главная страница » Обустройство скважины
byreniepro.ru
Скважина на даче своими руками – добываем воду самостоятельно + видео
Далеко не всегда на дачном участке можно вырыть колодец, и для того, чтобы решить проблему с водоснабжением, обустраивается скважина, вырытая на даче своими руками или с привлечением специалистов.
Почему скважина имеет преимущества перед колодцем?
Если на ваш земельный надел не подведены трубы водоснабжения от ближайшей водонапорной станции, и поблизости нет родника с питьевой водой, недостаток в живительной влаге начнет ощущаться очень скоро. Прежде всего, вода нужна для собственных нужд, полив можно организовать и из ближайшего водоема, установив там насос или простейшее колесо-чигирь на реке. Но пить из пруда или озера вы вряд ли станете, даже не забывая о кипячении. Поэтому сразу возникает мысль вырыть на дачном участке колодец. Но это очень трудоемкая задача.
Гораздо выигрышнее по затратам труда выглядит устройство на даче абиссинского колодца, который является, несмотря на название, пробитой скважиной. Да, именно пробитой, а не пробуренной, поскольку для получения этого источника питьевой воды обсадная труба сразу снабжается острым наконечником и фильтром в нижней части, после чего стрела вбивается в землю. Обсадные секции наращиваются по мере того, как каждая предыдущая почти полностью углубляется в грунт. Максимальная глубина такой скважины – до 25–30 метров, а в среднем около 12–15.
Устройство на даче абиссинского колодца
Если грунтовые воды залегают глубоко, вы все еще можете самостоятельно до них добраться, если найдете оборудование, чтобы сделать на даче песчаную скважину. Для этого понадобится ручной бур, которого может хватить, если предварительно вырыть колодец и правильно обустраивать скважину уже на дне ямы. Однако песчаный водоносный слой, который залегает обычно над водоупорным пластом глины, может располагаться на глубине более 30 метров, иногда до 50. Здесь не обойтись без мобильного бурового станка, который можно взять в аренду, или без более примитивной конструкции-треноги с лебедкой и воротом для вращения бура. О ней более детально мы поговорим далее.
Третий вариант – артезианская скважина, которая бурится до нижних водоносных слоев, залегающих на глубине до 200 метров, поверх известнякового основания. Ее уже не сделать своими руками, поскольку уходящие на сотни метров в грунт секции бура просто невозможно вращать с помощью ворота или даже доступного вам двигателя. Здесь уже нужна профессиональная техника и специалисты, ее обслуживающие. Учтите еще и выявление расположения скопления грунтовых вод, так называемой линзы. Если трубы абиссинского колодца обойдутся недорого, и при промахе их можно оставить в земле, то обсадка песчаной скважины будет стоить немало. Что уж говорить про артезианскую скважину. Поэтому необходима предварительная геологоразведка.
Абиссинский колодец – делаем пробойник своими руками
Прежде всего, вам стоит узнать у ближайших соседей по даче, уже имеющих скважину, на какую глубину они бурили землю. Далее сопоставляете разность высоты между их участком и своим, после чего уже появится представление о глубине залегания грунтовых вод. Далее выясните, какого рода почва у вас на участке ниже плодородного слоя. Если тяжелая глинистая, да еще и с камнями, то, вполне вероятно, пробиться сквозь такой пласт будет очень сложно, с риском повредить стрелу обсадной конструкции. Если песчаная, то, скорее всего, добраться до водоносного слоя вы сможете быстро.
Для изготовления наконечника с фильтром вам понадобится прочный металлический конус с максимально острым углом вершины. Основание конуса должно несколько превышать диаметр привариваемой трубы, который редко больше 2,68 сантиметра при внутреннем канале в 20 миллиметров. Это нужно для того, чтобы штанга относительно легко проходила в пробитую скважину. Далее в стенках трубы на отрезке в 30 сантиметров с небольшим отступом от конуса сверлим отверстия в шахматном порядке, расстояние между ними в каждом ряду должно быть около 3 сантиметров, диаметр до 8 миллиметров, лучше в пределах 6. Таких рядов получится приблизительно 5–6.
Наконечник с фильтром для пробивания скважины
Перфорированный участок надо обмотать мелкоячеистой оцинкованной сеткой. Для лучшей фильтрации можно сверху в один слой сделать с небольшими промежутками витки тонкой проволоки, которая напаивается оловом без примеси свинца, чтобы не отравлять воду. Сетку сверху и снизу закрепляем, наварив полосы металла 2–3 сантиметра шириной вокруг трубы, которые соединяем узкими (1 сантиметр) вертикальными отрезками через каждые 20 миллиметров. Получается решетка, защищающая сетку при проходе штанги сквозь грунт. Длина трубы должна быть в пределах 2 метров, чтобы удобнее было забивать деревянной «бабкой» (тяжелой колодой, подвешенной на блоке, который закреплен на высокой треноге или на потолке, если скважина бьется в подвале).
Секции из труб одинакового диаметра, у которых на концах нарезана резьба, соединяются с помощью чугунных или стальных муфт, накручивающихся с использованием уплотнителей, чтобы не пропускали воду, по мере заглубления в грунт. Когда штанга начнет двигаться особенно легко – это значит, что вы достигли рыхлого пласта, насыщенного водой. Проверьте, налейте воду в трубу, и если она уйдет быстро, попробуйте наоборот подключить ручной насос (можно через фильтр) и качать. Пошла жидкая грязь – хорошо, значит там действительно много воды, продолжайте выкачивать, внизу в это время образуется полость, или, иначе, каверна, в которой скапливается влага. Если вода не пошла, нужно постепенно углубляться, через каждые 15–20 сантиметров наливая в трубу воду и пробуя подсоединять насос. В конце устанавливается колонка, чтобы своими руками выкачивать воду.
Как сделать песчаную скважину на участке?
Если вам известно, что глубина водоносного слоя около 30 метров и ниже, нужно оставить мысли об абиссинском колодце. Здесь уже гораздо эффективнее будет оборудование песчаной скважины, которую также можно на даче сделать своими руками. Называется она так, поскольку заканчивается в песчаном водоносном слое, откуда через специальный фильтр выкачивается вода.
Чтобы добраться до грунтовых вод, понадобится колонка из длинных штанг, на конце которой установлена буровая головка. Наконечники бывают разными: «ложка», «змеевик», «долото». Первый вариант состоит из двух желобков, разведенных на некоторое расстояние и смыкающихся внизу. Змеевик напоминает винт или две сплетенные спирали. Буровое долото, скорее, похоже на зубило каменщика. Устройство на даче песчаной скважины сложнее, чем абиссинского колодца, поскольку в процессе бурения нужно постоянно опускать вниз обсадную трубу, что, впрочем, на даче вполне можно сделать своими руками.
Для работы используется упомянутая выше тренога с лебедкой, к которой и цепляется колонка с воротом, подвешенная на свободно вращающемся кольце или крюке. Головка должна быть в диаметре меньше канала обсадной трубы хотя бы на 5 миллиметров, обычно она подбирается, исходя из размеров скважинного насоса. Высота треноги определяется длиной одной секции колонки, которая может быть от 1,5 до 4 метров. Мобильный станок для бурения может быть использован, если нет возможности собрать треногу, устройство состоит из рамы-подставки и направляющей, по которой медленно опускается блок из мотора, вращающего колонку, и груза.
Тренога с лебедкой
Буровая головка через каждые 60 сантиметров должна извлекаться для очистки от грунта, для этого можно нанести соответствующие отметки прямо на штанги.
Приблизительно при проходе такого же участка в осыпающейся породе рекомендуется начинать заглублять обсадную трубу, самая нижняя секция которой снабжается башмаком, через него впоследствии будет опущен в скважину фильтр, а следом – погружной насос. Труба всегда шире буровой головки, которая движется внутри, поэтому опускать ее нужно правильно, вращением или путем забивания стальной или деревянной бабкой весом около 30 килограммов (способ зависит от ровной или зубчатой кромки башмака).
Что касается наконечников буровой головки, их нужно иногда менять, в зависимости от того, какой грунт проходите в данный момент. Для рыхлых, сыпучих пород лучше всего подходит «ложка». Если пошла твердая земля с камнями, поменяйте насадку на «змеевик». И, наконец, в самых твердых породах лучше всего использовать ударный метод прохода, применяя в качестве наконечника буровой головки «долото», острие которого может быть как острым, так и крестообразным. Когда работы закончены, на даче устанавливается смотровой колодец, вниз опускается насос, к нему присоединяются водопроводные трубы. Теперь можно подумать, как облагородить или скрыть скважину на даче своими руками, например, пустотелой имитацией камня или пня.
Как смастерить треногу для бурения?
Чтобы правильно изготовить своими руками простейшее устройство для подвешивания колонки бура, достаточно взять 3 бруса или бревна, которые соединяются в верхней части, образуя пирамиду с треугольным основанием. Также в качестве опор можно использовать металлические трубы. В центре соединения подвешивается лебедка. Через переходник в виде свободно вращающегося шпинделя с кольцом или зажимом присоединяется буровая колонка, в верхней части которой закреплен ворот.
Таким образом, для обслуживания данного приспособления необходимы как минимум 2 человека, но лучше 3, тогда двое будут вращать бур, а третий управлять лебедкой. Чтобы было проще работать, предварительно роем колодец или шурф глубиной до 2 метров. На его дно кладется настил, стенки обшиваются досками, предотвращающими осыпание. Центр ямы оставьте свободным для бурения. Сверху укладывается второй настил, тренога устанавливается с опорой за пределами шурфа или колодца.
По мере погружения бура колонка наращивается новыми штангами, самая верхняя из которых присоединяется к вороту. Чтобы проход твердых пород был легче, можно доливать в скважину воду, но тогда сложнее будет понять, когда пойдет влажный грунт, сигнализирующий о том, что начался водоносный слой. По окончании работ можно подумать, как закрыть крышкой скважину своими руками. Лучше использовать смотровой люк.
remoskop.ru
Устройство пробивной скважины своими руками на дачном участке
Бурил-точнее долбил 3 скважины, одна 7 м, другая 9, третья 11 метров. Делается так. Берется труба на 40 мм внешнего диаметра (или сколько по стандарту там не помню) длиной 1,5 м.
На один конец приваривается электросваркой круглый конус длиной около8 см и диаметром на 3-4 мм больше трубы, на другую сторону нарезается резьба под муфту. Отступив от низа (т.е. от конуса) ножовкой по металлу делаются пропилы по радиусам (т.е. своеобразный фильтр от частиц грунта) на высоту примерно 70-80 см.
Далее любой жерлонкой сверлишь дырку (там где хочешь ставить колонку) на 1 метр глубины. Ставишь в эту лунку трубу (как понимаешь конусом вниз, внутрь вставляется круглая арматурина длиной 2 м. И начинаешь долбить по ней аккуратно деревянным кувалдометром или просто берёшь руками поднимаешь и -и-и-и-и- вниз — бах1, пока на уровне земли не останется кусочка трубы с резьбой.
Как определить нужный горизонт воды?
На трубу, с помощью муфты прикручиваешь следующий отрезок трубы (с двух сторон резьба), арматурины с помощью резьбового соединения также удлиняешь…. и опять вгоняешь трубу в землю… и так далее пока не доберешься до пласта воды. Пробуешь воду (если чистая, вкусная и т.д.) то радуешься, к муфте цепляешь колонку (насос) и пользуешься (Предварительно вытащив арматуру с помощью которой забивал).
Если вода не нравится, долбишь до следующего пласта (разница между пластами в разных местах соответственно разная, может быть от 1 до 3 метров). Общий смысл я объяснил как смог, прошу прощения если что-то упустил. Нюансы — муфты соединять на всю длину резьб и соединения делать герметичные, арматуру лучше брать не рифленую, а именно круглую, резьбу в ней и на ней нарезать сантимов по 7-8. Ну и конечно никто не застрахован от булыжника, как это описано в вышеприведенных постах. В этом случае, вытаскиваешь трубы и пробиваешь рядом ещё одну дырочку.
Максимальная глубина долюления скважины
Глубина долбления конечно зависит от грунта, если песок, супесь то вдолбиться можно и на 20 м, а если суглинок, глина или булыжники то конечно есть трудности. Но в целом способ довольно производительный — я в одиночку 11 метров за 2 дня загнал (с перекурами конечно и отдыхом), притом, что первый шурф окончился на 4,5 метрах (по причине булыжники, так её раз этак). Что касаемо забивки фильтра (щелевого), то 7 лет один продержался, потом забился был выдернут- очищен и загнан обратно, но это всё зависит от качественного состава воды и наличия примесей, солей и всякой другой бяки. Другие два пока работают (один 3, другой 4 года). Этот способ был прочитан в журнале Моделист-Конструктор за какой-то 89-94 года.
sumeu.ru
Скважина для воды своими руками: как пробурить на даче?
Чтобы дача или загородный дом были постоянно обеспечены водой, лучше всего сделать на участке скважину, а выкопать ее можно своими руками или пригласить специалистов. Бурение скважин может проводиться разными способами, все зависит от состава грунта.
Если будет использоваться профессиональное оборудование, то можно сделать конструкцию глубиной до 150-200 метров. Если водоносный слой залегает близко к поверхности, ее можно выкопать и своими руками.
Максимальная глубина абиссинской конструкции обычно около 10-15 метров и пробить ее можно самостоятельно.
Прежде чем приступить к выполнению работ, надо трезво оценить свои возможности, так как бурим своими руками, придется затратить много физических сил.
Совет: чтобы вода сразу со скважины подавалась в дом, необходимо провести установку насосной станции, здесь можно посмотреть их обзор. Также нужно обратить внимание на установку греющего кабеля для нормальной работы водопровода зимой, о том как его можно сделать самому и провести установку рассказано на этой странице.
Способы бурения и подготовительные работы
Существует несколько видов скважин, бурение которых можно сделать на собственном участке:
фильтровая скважина на воду, ее разновидностью является абиссинский колодец. Обычно ее бурение проводится на глубину до 25 метром при этом диаметр от 125 до 135 мм. Если вы решили сделать в доме такую конструкцию, то срок ее службы будет порядка 8-10лет;
бурение артезианской скважины выполняется на глубину до 200 метров, при этом ее диаметр 135-160 м. Артезианская скважина вам прослужит не менее 50 лет.
Реализация артезианской скважины
Для того чтобы выкопать скважину на воду, можно использовать несколько способов:
шнековое бурение, оно выполняется тогда, когда водоносный слой находится близко к поверхности;
гидравлическое бурение или роторный способ, таким образом, можно пробить отверстие диаметром от 76 до 215 мм;
колонковое бурение выполняется при помощи кольцевого бура;
бурение ударно-канатным способом, в этом случае скважину на воду роют за счет удара долота.
После того как вы определились с тем, каким способом будет проводиться бурение своими руками, вам надо подготовить необходимое оборудование и инструменты. Чаще всего в доме бурение скважин своими руками выполняется шнековым способом. Для его выполнения вам понадобятся:
металлическая тренога;
шкив для троса;
ручная или электрическая лебедка;
трос, его длина должна быть на 15 метров больше, чем глубина планируемой конструкции;
штанги;
рабочая штанга, которую будут вращать;
карабин;
желонка с резиновым клапаном.
Перед тем как пробурить скважину своими руками в доме или на даче, необходимо выполнить подготовительные работы. Сначала надо выкопать яму размером 1,5х1,5 и глубиной 2 метра. Это позволит обезопасить конструкцию от осыпания грунта и после выполнения работ в нее может быть установлена водяная станция.
Можно сразу обложить яму кирпичом, но устанавливать крышку и делать дно не надо.
Теперь необходимо установить буровую треногу, но ставить ее на грунт не рекомендуется, так как в процесс бурения она будет проседать. В качестве опоры может быть использована толстая доска или лист металла. Следующим этапом подготовки к бурению скважин на воду, является установка на треногу полиспаста, бура и рабочей штанги.
Особенности проведения шнекового бурения
Как уже было сказано, может быть выкопана скважина на даче своими руками, но в этом деле есть некоторые особенности. После того как вы установили необходимое оборудование, при помощи воротков начинаем вращать бур. Когда он углубится на 40-50 см, поднимает его и удаляем грунт. Снова опускаем бур, отмечаем на штанге 40-50см и вращаем штангу, пока она не достигнет этой отметки.

Расстояние к артезианской и песчаной скважинам
Так надо проводить работу, пока воротки не опустятся до уровня почвы, после чего бур вынимаем и вставляем между ним и рабочей штангой дополнительную штангу. Дальше работа по созданию скважин проводится в уже описанной выше последовательности.
Проводить работу надо до тех пор, пока не достигните воды, то есть водоупорного слоя. Об этом будет свидетельствовать то, что сначала пойдет влажная почва, потом жижа, а затем бур перестанет бурить.
После того как вам удалось выкопать скважину, ее необходимо почистить, делается это желонкой. Ее привязывают к канату и бросают вниз, при этом она набивается мусором, после чего все достается наверх. Если грунт мягкий, то процесс создания скважин может проводиться только при помощи желонки.
После того как вы сделали скважину, в нее надо опустить трубу, на ее конце необходимо установить фильтр, это может быть сетка из нержавеющей стали или пластмассы. Пространство между трубой и скважиной засыпается песком.
Теперь необходимо забетонировать дно в яме, установить насос и накрыть все крышкой и после этого в вашем доме всегда будет свежая и чистая вода. Артезианская скважина самостоятельно не роется, это объясняется тем, что ее глубина порядка 150-200 метров и для выполнения работ вам придется привлечь профессионалов.
Роторный и ударно-канатный способ бурения
Роторное бурение скважин выполняется при помощи специальной трубы, внутри ее находится вал, которые вращается, а на его конце есть инструмент, что называется долото. В движения вал и долото приводятся гидравлической установкой. Таким методом может быть проведено бурение практически любых скважин на воду, в том числе может быть сделана и артезианская скважина.
Для того чтобы при таком методе из скважин вымывалась порода, используется бурильный раствор. В трубу его закачивают насосом, затем он сам вытекает в затрубное пространство, это называется прямой промывкой.
Может подаваться в затрубное пространство, а потом выкачивается вместе с породой, это называется обратной промывкой.
Более качественное бурение скважин указанным способом получается при помощи обратной промывки, но она более сложная и требует дополнительного оборудования. Если проводится бурение своими руками, то используется прямая промывка, так как она дешевле и поэтому доступнее.
Бурение ударно-канатным способом используется очень давно, но оно отличается большой трудоемкостью процесс медленный, но такая скважина будет вам служить до 50 лет, так как получается очень качественной.
В этом случае не требуется использование воды или бурильного раствора, что удешевляет проведение работ. Водоносный слой вскрывается более точно, поэтому дебит скважин, сделанных таким способом, получается максимальным.
Для того чтобы получать чистую воду, надо хорошо раскачать скважину, для этого надо использовать мощный центробежный насос. Вибрационный насос использовать можно, но вы будете дольше откачивать воду, и он боится грязной воды.
Во время проведения раскачки гравий, что засыпан на дно для фильтрации воды, будет оседать, поэтому его придется добавить. Надо подумать, куда вы будет откачивать воду, это можно сделать в дренажную канаву или в специальную емкость.
Преимущества конструкции и советы специалистов
Преимущества ручного бурения:
все работы можно выполнить самостоятельно;
на участок не заезжает большая техника;
скважина получается небольшой глубины, поэтому ее проще прокачать, и она меньше затягивается;
если нет электричества, то воду можно доставить и при помощи ручного насоса или специального ведра.
Независимо от типа скважины, ее придется периодически чистить. Делать это надо, как только появятся перебои с подачей воды или в ней появится песок или ил, если вы пропустите этот момент, то восстановить полностью ее работоспособность уже не удастся.
Перед началом проведения работ узнайте у соседей, на какой глубине у них залегает вода, так вы сможете сориентироваться с глубиной собственной конструкции. Если вода залегает на глубине до 5 метров, то вам понадобится только садовый бур и несколько штанг.
Для выполнения работ, можно не приобретать, а арендовать малогабаритную установку, так будет намного дешевле. Для обсадки лучше всего использовать цельную пластиковую трубу. После того как вы сделаете скважину обязательно проведите анализ воды и только после этого можете ее употреблять.
В следующей статье читайте про то, как можно провести обустройство скважины своими руками. Также может заинтересовать статья про расход газа на отопление дома, полезно если решили делать газовое отопление в коттедже.
strojkarkas.com
Скважина на даче своими руками
Все мы привыкли к бесперебойному водоснабжению, к постоянным удобствам, свойственным квартирам в больших городах. Но когда дело идет о даче, а иногда и о частных домах, с бесперебойным водоснабжением появляются проблемы. Здесь и возникает вопрос целесообразности создания скважины на воду. И об этом мы сегодня поговорим.

Типы скважин
Первым делом, прежде чем приниматься за бурение скважин на даче, нужно разобраться какие бывают основные типы таких приспособлений для поставки чистой питьевой воды. Ведь задача вполне серьезная и она не потерпит выполнения без надлежащей подготовки.
Самых популярных типов скважин следует отметить три:
песчаная;
артезианская;
абиссинский колодец простейшего типа.
Далее предлагаем подробнее рассмотреть каждую разновидность, так как визуально они довольно сильно похожи и легко различить такие дачные скважины по фото просто невозможно.

Песчаная скважина
Даже исходя из названия скважины, становится ясно, что добыча воды с её помощью осуществляется из слоя, который называется песчано-водоносным. Глубина слоя добычи воды в таком случае составляет до пятидесяти метров. Выбирая песчаную скважину, следует знать о некоторых моментах:
она довольно экономична;
количества воды будет достаточно для небольшого дачного участка;
скважина довольно долговечна, но уровень качества воды требует периодической проверки.
Песчаная скважина должна располагаться в удалении от различных источников загрязнения, которые сегодня могут располагаться и далеко от города. Если все условия будут строго соблюдаться, такое приспособление прослужит вам от 10-ти до 15 лет.

Скважина артезианская
Если вы проживаете на территории, на которой присутствует известняковый пласт, вы вполне можете использовать его для добычи воды. Но для этого нужна проверка, которая может быть двух типов:
Можно узнать о наличии пласта у соседей.
Можно заказать пробное бурение у специалистов.
Не сложно догадаться, что вопрос к соседям будет совершенно бесплатным и не займет у вас много времени. Если же они ответят неоднозначно или и вовсе не дадут ответ, вам придется заказывать услуги у профессионалов.
К сожалению, такую скважину будет сложно пробурить собственноручно, но все-таки мы о ней расскажем.
Глубина, на которой заложен известняковый пласт, зачастую колеблется между показателями от 30 до 200 метров, что совершенно ясно доказывает, почему такую скважину не пробурить самому.
Сразу скажем, что такое бурение не станет особо дешевым, но у него есть свои очевидные преимущества, объясняющие актуальность такого типа скважины. Она очень долговечна, ведь её хватит еще и на ваших детей, и на ваших внуков, пожалуй.
Артезианская скважина предусматривает наличие бака кессон из металла, а также насоса и гидроаккумулятора, установленных в нем.
К слову, вот вам небольшая хитрость: скооперируйтесь с соседями по дачному участку, и так вы сможете пробурить одну такую скважину на несколько семей. Это будет не так дорого, а воды всем наверняка хватит.
Абиссинский колодец
Такую скважину можно назвать простейшей. Ведь её легче всего пробурить собственноручно. Нередко такое приспособление называют следующим образом:
забивная скважина;
скважина игла.
Если на вашем дачном участке водоносный пласт залег на глубине всего 3-12 метров, вы можете смело использовать данный вариант. Вот только не забывайте о проверке местности на наличие в округе свалок, выгребных ям и отстойников, ведь так не получится добывать кристально чистую питьевую воду.
Скважина может быть пробурена во дворе, а также в подвале вашего дачного дома. Второй вариант, к слову, невероятно удобен, ведь это позволит вам использовать воду из скважины зимой.
Для бурения данной скважины нужно следующее:
бабка с побабком;
хомут;
забивной фильтр;
забурник;
трубы.
Если вы хотите, чтобы наличие чистой воды не привязывалось к бесперебойной подаче электричества, можно изготовить не только насос на выходе, но и ручную колонку.
Выбираем способ бурения
Прежде чем браться за бурение, нужно точно определиться, какой из способов вы будете использовать. Ведь вам также потребуется изготовить специальное приспособление – установку для бурения. К счастью, её можно сделать и самому. Выбирать метод бурения нужно из следующих:
роторное;
шнековое;
ударно-канатное.
Для изготовления инструмента бурения вам потребуются следующие элементы:
дрель;
болгарка;
аппарат для сварки;
прочие инструменты, которые есть у любого, уважающего себя, дачника.
Можете быть уверены, что бурильный инструмент вам пригодится и в будущем, так что его изготовление – вполне рациональный шаг.
Роторная установка
Если вы решили сделать скважину на даче с помощью роторной установки, нужно знать, что это один из самых сложных вариантов для проведения таких операций. Но, наравне со своей сложностью, данный вариант можно смело назвать и самым надежным. Учитывая, что оборудование это довольно серьезное, своими руками для него вы можете сделать только специальную раму. Остальные элементы приобретайте у надежных поставщиков, чтобы не возникло проблем в процессе бурения.
Вам нужно будет приобрести:
Лопастной бур.
Мотопомпу.
Мотор-редуктор.
Буровую штангу.
Вертлюг.
Не жалейте сил на такой бурильный аппарат, ведь он будет очень многофункциональным, позволит вам осуществлять не только ударное и вращательное бурение, но и бурение с промывкой. А это отличная возможность поставки специального раствора прямо в скважину. Раствор размоет грунт глубоко под землей, что позволяет с большей легкостью вынимать его на поверхность. Не нужно быть большим специалистом, чтобы понять, что таким образом скорость проведения всех работ повышается в несколько раз.
Шнековая установка
Решив пробурить скважину на даче шнековой установкой, вам необходимо будет изготовить из трубы (из стали) особый бур. Следите за тем, чтобы диаметр используемой трубы не был меньшим, чем 100 миллиметров. Приварите витки шнека с диаметров в 20 сантиметров к стальной трубе, на её конец с нижней части, а по краям шнека инсталлируйте стальные ножи наклонного типа.
Завершить работы нужно установкой удобной ручки в верхней части устройства, которая должна быть съемной. Изготовить ручку можно всё из той же стальной трубы.
Если в процессе бурения вам не будет хватать длины основной трубы конструкции, её всегда можно нарастить при помощи специальной муфты или резьбового соединения.
Закрепив полученное устройство на вышке-треноге, можно приступать к бурению. Когда бурение будет закончено, вынимать из шурфа стальную трубу рекомендуется с помощью лебедки с предусмотренным электромотором, чтобы не навредить устройству и достать его без проблем.
Ударно-канатное бурение
При данной разновидности бурения в качестве рабочего инструмента выступает желонка, а также тяжелый патрон, которые закрепляются на тросе. На станине закрепляется трос в вертикальном положении. В процессе бурения патрон ударяется о грунт, разбивая его, а с помощью желонки он вынимается на поверхность земли. Для устройства ударно-канатного бурения вам потребуется патрон, масса которого не будет меньше, чем 80 килограмм.
Совершенно очевидно, что вручную управлять таким весом сложно, поэтому вам потребуется роторный мотор для спуска и подъема груза, закрепленного на канате.
С целью того, чтобы проникающая способность патрона была более высокой, его нижнюю часть следует хорошенько заточить. Кроме того, многие умельцы закрепляют на патронах особо острые элементы треугольной формы, так как это позволяет повысить коэффициент эффективности работы.
Начинать бурение нужно с создания отверстия на земельном участке, которое выполняется с помощью простого бура садового типа. Когда отверстие будет готово, можно применять патрон и желонку.
Песочная скважина на даче своими руками
Принимаясь непосредственно за выполнение работ, нужно начать с составления планов и схем. В первую очередь подумайте о том, где будет располагаться скважина в вашем дворе. Учтите все постройки на участке, чтобы понять, насколько удобное местоположение вы выбрали. Не забывайте и о том, что вы планировали возвести на своей даче в будущем. Помните, что скважина строится однажды, и перенести её в другое место будет нелегко.
Особенности выбора насоса для скважины
Чтобы выбрать самый оптимальный вариант насоса для вашей скважины на даче, вам потребуется обратить внимание на некоторые опции. Это:
Показатели глубины вашей существующей или будущей скважины.
Дебет скважины.
Расстояние от дома до скважины.
Показатели диаметра обсадной трубы.
Все перечисленные характеристики в совокупности дают ответ на вопрос об оптимальной мощности для выбираемого насоса. Самовсасывающий насос подойдет вам в том случае, если глубина скважины на дачном участке не превышает показателя в девять метров. Если же говорить об остальных случаях, то вам потребуется погружной насос для скважин.
Порядок выполнения работ
Уладив все вопросы расположения, создав планы выполнения работ, необходимо приступать к их реализации:
Внимательно проведите разметку для выполнения будущих работ. Следите за тем, чтобы точность была максимальной.
Подготовьте шурф для вхождения инструмента бурения.
Инсталлируйте оборудование для бурения на требуемую позицию.
Начинайте бурение.
Соберите фильтровую колонку из трубы, отстойника, а также фильтра, и опустите её в шурф.
Присмотритесь и найдите пространство между грунтом и стенками обсадной трубы снаружи. Его необходимо засыпать щебнем или песком, на ваш выбор. Если выберите щебень, будьте предельно осторожны, чтобы не повредить обсадную трубу снаружи.
Промойте фильтр, закачав в трубу воду насосом. Так вы сможете загерметизировать её верхнюю часть.
Используя шнековый насос, а также желонку, откачайте воду из скважины.
Убедитесь в том, что вода из скважины стала чистой.
Аккуратно и медленно опустите погружной насос в скважину. Выполняется данная процедура с использованием троса страховочного типа.
Проведите подключения водопроводной трубы или шланга к насосу.
Для того чтобы подача воды могла быть регулируемой, инсталлируйте специальный вентиль на трубу.
Обсадная труба, которая выступает над поверхностью, не должна пропускать воду в нежелательных местах. С этой целью выполните гидроизоляцию.
Скважинное устье оборудуйте с помощью кессона, после чего тщательно закрепите его на оголовке с помощью сварочного аппарата.
Если вы предусматривали подвод труб к дому, на данном этапе пришло время уложить их в траншеи.
Обсыпьте кессон грунтом, а также выполните бетонную отмостку.
Вот так вот, менее чем в 20 шагов, может быть сделана скважина на даче. Безусловно, все не так просто, но выполняя работы предельно точно, у вас все получится.
Бурение неглубокой скважины своими руками
Вы также можете пробурить скважину ручным методом, но для этого, естественно, пригодится особое оборудование. Перечисляем его ниже:
бур;
бурильная вышка;
лебедка;
обсадные трубы;
штанги.
Бурильную вышку, к слову, брать необязательно, но только в том случае, если скважина не будет глубокой. Для неглубоких отверстий вам можно доставать вручную колонну для бурения.
Что касается бурильных штанг, то они делаются из обычных труб, а соединяются с помощью резьбы или шпонок. Нижнюю из штанг не следует забывать, ведь именно она должна быть оборудована специальным буром.
Для изготовления режущих насадок вам потребуется листовая сталь шириной в 3 миллиметра. И еще один очень важный момент касается заточки кромок насадок. Их нужно точить таким образом, чтобы в результате они входили в почву под землей по направлению часовой стрелки.
Теперь вам следует установить вышку на участке, на котором будет осуществляться бурение. Следите за тем, чтобы высота вышки превышала размеры штанги для бурения так, чтобы подъем и извлечение штанги происходили совершенно беспрепятственно.
Для создания скважины вам наверняка потребуется помощник. Начинать вращение вы сможете и сами, но уже через некоторое время, когда бур уйдет под землю, усилий одного человека будет недостаточно для продолжения бурильных работ.
Если и вдвоем с помощником вы наткнетесь на проблемы или попросту застрянете, попробуйте залить в грунт воды, так как она его несколько размягчит.
В процессе бурения примерно каждые полметра вынимайте бур наружу, чтобы достать из скважины излишки грунта.
Когда бур доходит до уровня земли, к нему крепится дополнительная станина. Продолжайте бурение до того самого момента, когда вы заметите по земле, что наконец добрались до водоносного слоя. После этого вам нужно очистить скважину от земли и погрузить бур еще глубже, пытаясь достичь слоя, который называется водоупорным. Достигнув этого слоя, в скважину начнется обильный приток воды.
Откачайте грязную воду с помощью насоса и уже в скором времени вы обнаружите чистую воду. Если вдруг вы заметите, что вода не становится чище, нужно углубить бур еще на несколько метров.
Уход и эксплуатация скважины
Тот факт, что вы сами оборудовали скважину, еще не означает, что она будет вам долго служить, ведь её нужно правильно эксплуатировать, а также она требует тщательного ухода.
В том случае, если вы обратили свое внимание на то, что вода перестала подаваться с привычным для нее напором, или же она стала выходить небольшими рывками, вперемешку с воздухом, это может означать лишь необходимость прочистки скважины. Нельзя откладывать данный вопрос на потом, ведь проблема не исчезнет сама и будет нарастать, как снежный ком.
Для прочистки скважины вам потребуется водяной или воздушный компрессор. Так вы сможете быстро и надежно избавиться от песка и ила.
Если же состояние вашей скважины является более запущенным, рекомендуем вам использовать короткое замыкание, а может даже и кислоту. Но эти методики лучше доверять исключительно профессионалам, которые зарабатывают такой работой себе на жизнь.
Часто возникающие проблемы и ошибки
Нередко люди, которые решают заняться бурением скважины своими руками, допускают ошибки и встречают проблемы, решения которых они не знают. Поэтому нам хочется уделить внимание и этому вопросу.
Часто выходит такое, что люди выбирают неправильный тип бурения для тех или иных пород. Вот как нужно делать выбор:
для песчаных поверхностей рекомендовано использовать бур-ложку. Но одного бура здесь будет недостаточно, поэтому задействуйте промывку водой или буровым раствором;
в случае с плывунами рекомендовано использование желонки;
если на вашем участке присутствует глина, без змеевика вам не обойтись. Но если таковой у вас отсутствует, всегда можно остановиться на желонке или буре-ложке;
твердый песок, который свойственен для многих территорий, хорошо берется долотом;
в свою очередь, твердые породы одним долотом не пробурить, поэтому долотом их бурят только на первом этапе. А уже на втором – проводится выемка грунта;
лолото и желонка вместе используются для пластов из гальки или гравия.
Многие новички прекращают бурение на том этапе, когда бур достигает водоносного слоя, так как обнаруживают влажный грунт на выходе из воронки. Это в корне неправильно, ведь это всего-то означает, что вода уже очень близко. Работы по бурению нужно продолжать до того момента, когда вы заметите затруднение бурения в связи с достижением водоупорного слоя.
Также не является редкой такая ситуация, в которой ваша скважина, которую вы, казалось бы, не так давно пробурили, перестала функционировать. Вероятнее всего в данном случае то, что работы были проведены неправильно. Во время бурения новички часто допускают некоторые популярные ошибки из этого списка, постарайтесь их избегать:
Вы могли опустить насос чрезвычайно низко, что неизбежно привело к заиливанию скважины песком. Если избежать такой проблемы не удалось, просто достаньте насос, после чего уберите весь песок. Установите насос правильно и будет вам счастье.
Ситуация, в которой обсадная труба садится в шурф не полностью, также способна привести к поставке некачественной воды. Если вынуть грунт при помощи желонки, после чего осадить трубу, проблема будет исчерпана.
Чрезмерное усердие также может привести к неблагоприятным результатам. Нередки случаи, когда новички в области бурения скважин попросту проходят насквозь слой с водой. Приподнимите труду на нужный уровень водоносного слоя и вода появится.
Недобур, как мы уже говорили, тоже является популярной проблемой, и решение здесь совершенно очевидно.
Надеемся, такие ошибки вы запомните и учтете их при создании своей собственной скважины на даче, которая еще не один год будет обеспечивать вас чистой и качественной водой.
Скважина на даче — Видео
Даже в случае с несложными поделками и работами на даче, нам нередко нужны видео инструкции и разъяснения, способные расставить все точки над «и», что уж говорить о создании скважин на даче. Поэтому мы предлагаем вам напоследок ознакомиться с видео роликом о том, как правильно организовать скважину на территории своего дачного участка.

dachnaya-zhizn.ru
