Слив из раковины – Слив для раковины: разновидности конструкций и материалы

Как собрать и установить слив для раковины + система слива-перелива » Аква-Ремонт

Сборка и установка раковины производится в соответствии с инструкцией производителя, в которой указывается перечень необходимого инструмента для выполнения монтажных работ, а также схема подключения прибора к системе канализации. Следуя данному руководству, можно собрать и установить слив для раковины своими силами, не вызывая сантехника. Сливное отверстие в раковине должно обязательно перекрываться специальной металлической решеткой, защищающей канализационную трубу от попадания пищевых отходов при обработке сырья и мытье посуды. Для сбора мусора, проникающего сквозь решетку, в системе слива предусмотрено наличие пластикового сифона, который легко снимается после заполнения для проведения очистки. Помимо этого сифон, заполненный водой, препятствует проникновению неприятного запаха из канализационной трубы в помещение кухни или ванной. Чтобы не допустить переполнения мойки производители предлагают устанавливать

слив для раковины с переливом. Дополнительная гофрированная или жесткая пластиковая трубка, соединяет отверстие в верхней части раковины с системой слива на участке, предшествующем сифону.

На данном видео показаны раковины с боковым сливом, которые используют в небольших помещениях. Для экономии места под ними располагают стиральные машины. Монтаж системы слива в этом случае лучше доверить профессиональному сантехнику.

Как устроена конструкция классического слива?

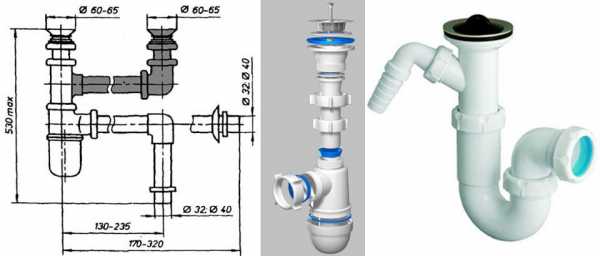

Так выглядит схема устройства слива кухонной раковины, не снабженной системой перелива.

Последовательное соединение всех комплектующих обеспечит нормальное функционирование слива

Легенда:

1. Защитная решетка.

2. Прокладка резиновая.

3. Отводной патрубок.

4. Соединительный винт.

5. Основание слива-выпуска.

6. Корпус сифона бутылочного типа.

7. Стяжная гайка.

8. Конусная прокладка.

9. Стандартный канализационный отвод.

10. Гайка.

13. Крышка сифона.

14. Резиновая прокладка.

Дополнительно: символами 1с, 3в, 12а, 12б обозначены прокладки, 1а – пластмассовая пробка для сливного отверстия.

Данную систему слива для раковины устанавливают в следующем порядке:

• сначала выполняют соединение с раковиной;
• затем проводят сборку основной части сифона;
• в последнюю очередь соединяют конструкцию с канализацией.

Защитную решетку, снабженную 5-6 делениями, устанавливают на сливное отверстие раковины, не забыв проложить между ними прокладку. Затем на бортик отводного патрубка крепят резиновую прокладку,  толщина которой составляет 3-5 мм. У другого торца патрубка снята фаска, что обеспечивает его свободный завод в сифон. Плотно прижимая верхнюю часть патрубка к мойке, вставляют соединительный винт, имеющий 6-8 мм в диаметре, в защитную решетку и начинают прикручивать его плоской отверткой в гайку патрубка, которая плотно вставлена в специальную выемку. На этом этап соединения слива с раковиной можно считать законченным.

Сборку основной части сифона начинают с того, что надевают на отводной патрубок пластиковую стяжную гайку, а после этого – конусную прокладку. Далее вставляют в верхнюю часть корпуса сифона патрубок, насаживая его на нужную высоту. Затем опускают гайку и закручивают ее руками без применения инструментов. В сифонную крышку помещают плоскую большую прокладку, выполненную из резины, и привинчивают ее к корпусу.

Важно! Стакан (крышка) сифона часто забивается пищевыми отходами, поэтому его периодически снимают и промывают. По этой причине не рекомендуется применять силиконовый герметик для замазывания стыка между корпусом сифона и его крышкой. Для создания герметичного соединения можно использовать сантехническую подмотку.

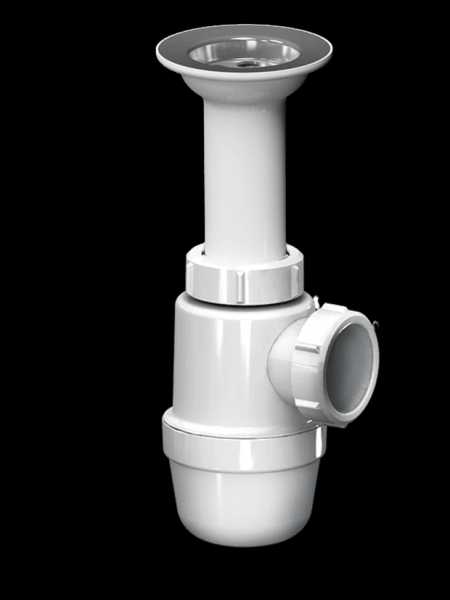

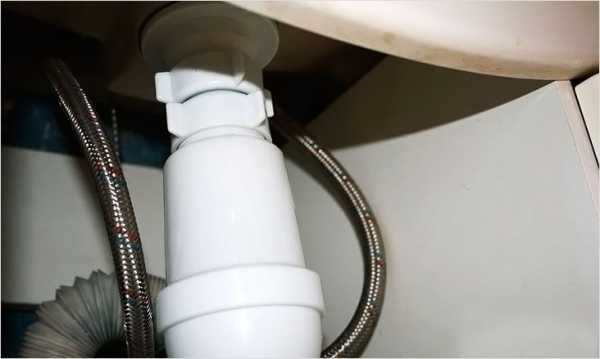

Вид системы слива в сборе для кухонной раковины. В данной конструкции используется сифон (отстойник) бутылочного типа

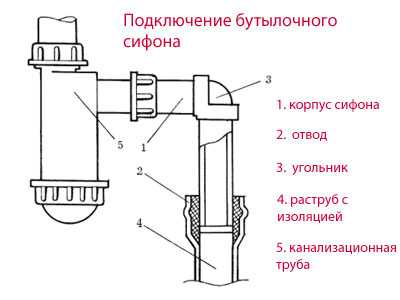

Последний этап связан с соединением системы слива раковины с канализацией. Для выполнения этой операции необходимо соединить стандартный канализационный отвод, диаметр которого обычно равен 50 мм, с канализационной трубой, используя при этом гайку и конусную прокладку.

Важно! Если отвод или канализационная труба имеют размеры, не отвечающие принятому стандарту, то для их соединения используется готовый пластиковый переходник.

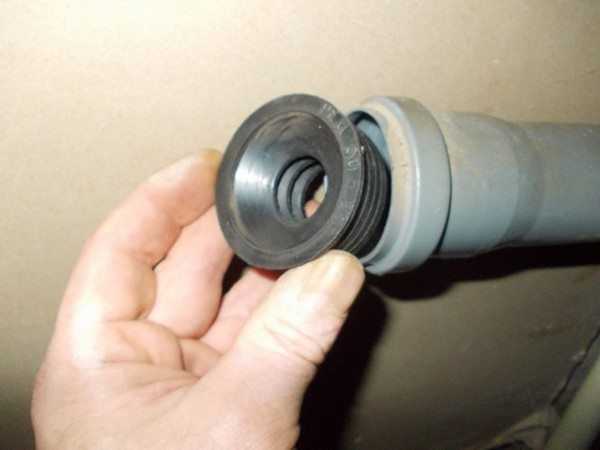

Раструб канализационной трубы необходимо снабдить специальной резиновой манжетой, с помощью которой будет сдерживаться запах, идущий из канализации. Внутренний диаметр манжеты должен быть меньше наружного диаметра отводной трубы. Это позволит манжете плотно обхватить трубу и не допустить проникновения неприятных запахов в помещение.

Особенности установки слива с переливом

Из инструментов понадобятся крестовая и большая плоская отвертки, причем последняя может быть заменена обычной монетой. Электролобзик требуется в том случае, если под мойку необходимо вырезать в столешнице посадочное место подходящего диаметра. В руководстве, прикладываемом производителем к выпускаемому оборудованию, имеется перечень всех комплектующих и схема их последовательного соединения. Чтобы лучше понять порядок сборки, надо разложить все детали на полу или на столе.

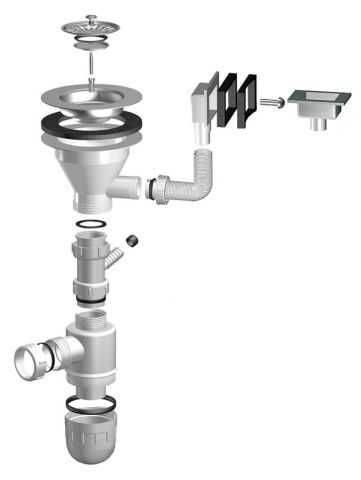

Схема сборки слива с переливом, взятая из инструкции производителя мойки, устанавливаемой в специальное посадочное место, вырезанное в столешнице

После тщательного изучения инструкции начинают собирать слив. На основание слива-выпуска, прилегающего снизу к мойке, укладывают толстую резиновую прокладку. Более тонкую и мягкую прокладку кладут под низ верхней части выпуска. Затем со стороны самой мойки в сливное отверстие помещают на прокладку металлическую часть выпуска. Соединяют обе детали пластиковым полым винтом, который закручивают широкой отвёрткой или монетой.

Важно! Перед тем как затянуть винт, необходимо проследить, чтобы патрубок перелива точно совпадал с отверстием для перелива, предусмотренным в раковине.

Сборка перелива начинается с регулирования высоты трубки, которая зависит от глубины устанавливаемой раковины. При этом черная часть трубки, снабженная фиксаторами, соединяется с белой частью в выбранном по высоте месте. Собранную трубку перелива крепят к мойке, не забывая про резиновую прокладку, располагаемую между поверхностями. Затем на белую часть переливного патрубка надевают гайку и конусовидную прокладку. Проводят соединение патрубка перелива с выпуском, затягивая вручную гайку.

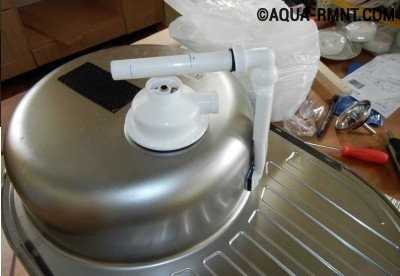

Вот так собирается слив перелив для раковины своими руками.

Соединение патрубка перелива с отводом слива проводится с помощью гайки, закручиваемой вручную без применения каких-либо инструментов, и резиновой прокладки

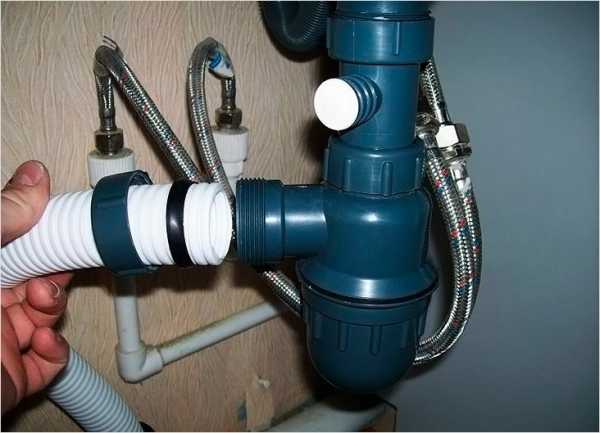

Далее остается собрать гидрозатвор, являющийся отстойником, и гофру. В паз вставляют прокладку и соединяют с выпускным патрубком, закручивая гайку от руки. Таким же образом прикручивают и гофру. После этого мойку устанавливают в посадочное место, предусмотренное в столешнице, и соединяют гофру с канализацией. На заключительном этапе вставляют в сливное отверстие сетку-заглушку.

Важно! Гофрирированные трубы лучше заменять обычными гладкостенными трубами, которые легче прочищать в случае засора.

Провести подключение раковины к канализации можно своими силами. Если по каким-либо причинам вы сделать этого не можете, обратитесь к профессионалам. Умелым мастерам даже не надо читать инструкции, потому что им известно, как собрать слив для кухонной раковины любого типа.

Оцените статью: Поделитесь с друзьями!

aqua-rmnt.com

Слив для раковины в ванной

Современный человек настолько привык к высокому уровню комфорта и большому количеству бытовых приборов, значительно облегчающих жизнь, что уже просто их не замечает. Часто кажется, что сантехническое оборудование имеет очень сложную конструкцию, разобраться с которой непрофессионалу практически невозможно.

Однако, каждый домовладелец должен знать, как работает система слива для раковины, чтобы при необходимости иметь возможность самостоятельно разобрать и провести профилактическое обслуживание. В этой статье мы расскажем, как устроен слив в умывальнике в ванной.

Слив для раковины – сантехническое устройство, которое соединяет между собой сливное отверстие на дне чаши и вход в канализацию. Оно представляет собой изогнутую конструкцию, состоящую из сливной трубы и сифона. Слив – обязательный элемент, монтаж которого выполняют при установке мойки, ванны или душа. Он выполняет следующие функции:

Важно! Главная особенность системы слива для мойки – изогнутая, сигмовидная труба. Благодаря особой форме, вода никогда не покидает изгиб сливной трубы, из-за чего образуется так называемый «гидрозатвор», который запирает канализационные запахи внутри, не давая им проникнуть внутрь ванной комнаты.

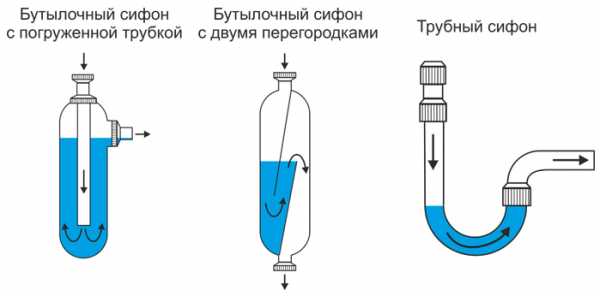

Система слива для раковин и моек – простейшая система, состоящая из сифона и сливной трубы, которая соединяет канализацию и сливное отверстие, расположенное на дне или стенке чаши. Это сантехническое изделие обычно изготавливается из пластика, металла или комбинации этих материалов. Слив раковины состоит из следующих конструктивных элементов:

Обратите внимание! Также существуют сливы для раковин с переливом, которые отличаются от обычных наличие дополнительного сливного отверстия, расположенного выше основного. Это отверстие соединяется дополнительной гофрой с корпусом сифона. Перелив предотвращает переполнение раковины и излитие воды из чаши, если вы забыли закрыть кран, или сливное отверстие засорилось.

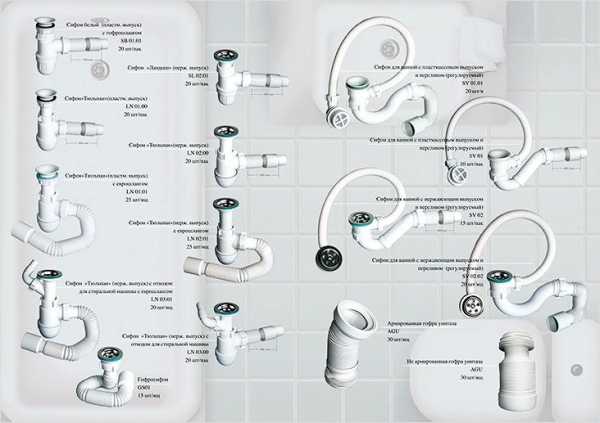

Конструктивно различные модели сливов для раковин в ванной сильно отличаются друг от друга, причем заметно это даже визуально. Выбор формы зависит от конфигурации раковины и вкусовых предпочтений домовладельца. Различают следующие виды сливов:

Раковины с боковым сливом. Боковой слив располагается не на дне чаши раковины, а на ее задней стенке или в место сопряжения стенки и дна. Он удобен тем, что позволяет вынести корпус сифона за пределы раковины. Это позволяет устанавливать мойку над стиральной машиной или тумбой. Однако, из-за такого расположения, вода не может полностью слиться из чаши, она оседает на дне, из-за чего образуется известковый налет.

Раковина с боковым сливом

Важно! Также в последнее время стали появляться новые модели сливов, предназначенные для скрытого монтажа. Они компактные, поэтому не занимают много места, поэтому их практически не видно из-за борта мойки. Однако, главный факторы, которые надо учитывать при выборе сифона – соответствие диаметра труб и пропускная способность прибора, позволяющая эффективно сливать воду из умывальника.

Видео инструкция

Как собрать систему слива (и слива-перелива) при монтаже раковины

Сборка и установка раковины производится в соответствии с инструкцией производителя, в которой указывается перечень необходимого инструмента для выполнения монтажных работ, а также схема подключения прибора к системе канализации. Следуя данному руководству, можно собрать и установить слив для раковины своими силами, не вызывая сантехника. Сливное отверстие в раковине должно обязательно перекрываться специальной металлической решеткой, защищающей канализационную трубу от попадания пищевых отходов при обработке сырья и мытье посуды. Для сбора мусора, проникающего сквозь решетку, в системе слива предусмотрено наличие пластикового сифона, который легко снимается после заполнения для проведения очистки. Помимо этого сифон, заполненный водой, препятствует проникновению неприятного запаха из канализационной трубы в помещение кухни или ванной. Чтобы не допустить переполнения мойки производители предлагают устанавливать слив для раковины с переливом. Дополнительная гофрированная или жесткая пластиковая трубка, соединяет отверстие в верхней части раковины с системой слива на участке, предшествующем сифону.

На данном видео показаны раковины с боковым сливом, которые используют в небольших помещениях. Для экономии места под ними располагают стиральные машины. Монтаж системы слива в этом случае лучше доверить профессиональному сантехнику.

Как устроена конструкция классического слива?

Так выглядит схема устройства слива кухонной раковины, не снабженной системой перелива.

Последовательное соединение всех комплектующих обеспечит нормальное функционирование слива

1. Защитная решетка.

2. Прокладка резиновая.

3. Отводной патрубок.

4. Соединительный винт.

5. Основание слива-выпуска.

6. Корпус сифона бутылочного типа.

7. Стяжная гайка.

8. Конусная прокладка.

9. Стандартный канализационный отвод.

13. Крышка сифона.

14. Резиновая прокладка.

Дополнительно: символами 1с, 3в, 12а, 12б обозначены прокладки, 1а – пластмассовая пробка для сливного отверстия.

Данную систему слива для раковины устанавливают в следующем порядке:

• сначала выполняют соединение с раковиной;
• затем проводят сборку основной части сифона;
• в последнюю очередь соединяют конструкцию с канализацией.

Защитную решетку, снабженную 5-6 делениями, устанавливают на сливное отверстие раковины, не забыв проложить между ними прокладку. Затем на бортик отводного патрубка крепят резиновую прокладку, толщина которой составляет 3-5 мм. У другого торца патрубка снята фаска, что обеспечивает его свободный завод в сифон. Плотно прижимая верхнюю часть патрубка к мойке, вставляют соединительный винт, имеющий 6-8 мм в диаметре, в защитную решетку и начинают прикручивать его плоской отверткой в гайку патрубка, которая плотно вставлена в специальную выемку. На этом этап соединения слива с раковиной можно считать законченным.

Сборку основной части сифона начинают с того, что надевают на отводной патрубок пластиковую стяжную гайку, а после этого – конусную прокладку. Далее вставляют в верхнюю часть корпуса сифона патрубок, насаживая его на нужную высоту. Затем опускают гайку и закручивают ее руками без применения инструментов. В сифонную крышку помещают плоскую большую прокладку, выполненную из резины, и привинчивают ее к корпусу.

Важно! Стакан (крышка) сифона часто забивается пищевыми отходами, поэтому его периодически снимают и промывают. По этой причине не рекомендуется применять силиконовый герметик для замазывания стыка между корпусом сифона и его крышкой. Для создания герметичного соединения можно использовать сантехническую подмотку.

Вид системы слива в сборе для кухонной раковины. В данной конструкции используется сифон (отстойник) бутылочного типа

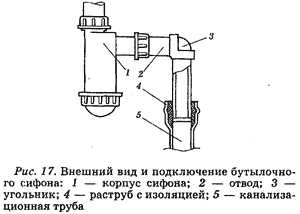

Последний этап связан с соединением системы слива раковины с канализацией. Для выполнения этой операции необходимо соединить стандартный канализационный отвод, диаметр которого обычно равен 50 мм, с канализационной трубой, используя при этом гайку и конусную прокладку.

Важно! Если отвод или канализационная труба имеют размеры, не отвечающие принятому стандарту, то для их соединения используется готовый пластиковый переходник.

Раструб канализационной трубы необходимо снабдить специальной резиновой манжетой, с помощью которой будет сдерживаться запах, идущий из канализации. Внутренний диаметр манжеты должен быть меньше наружного диаметра отводной трубы. Это позволит манжете плотно обхватить трубу и не допустить проникновения неприятных запахов в помещение.

Особенности установки слива с переливом

Из инструментов понадобятся крестовая и большая плоская отвертки, причем последняя может быть заменена обычной монетой. Электролобзик требуется в том случае, если под мойку необходимо вырезать в столешнице посадочное место подходящего диаметра. В руководстве, прикладываемом производителем к выпускаемому оборудованию, имеется перечень всех комплектующих и схема их последовательного соединения. Чтобы лучше понять порядок сборки, надо разложить все детали на полу или на столе.

Схема сборки слива с переливом, взятая из инструкции производителя мойки, устанавливаемой в специальное посадочное место, вырезанное в столешнице

После тщательного изучения инструкции начинают собирать слив. На основание слива-выпуска, прилегающего снизу к мойке, укладывают толстую резиновую прокладку. Более тонкую и мягкую прокладку кладут под низ верхней части выпуска. Затем со стороны самой мойки в сливное отверстие помещают на прокладку металлическую часть выпуска. Соединяют обе детали пластиковым полым винтом, который закручивают широкой отвёрткой или монетой.

Важно! Перед тем как затянуть винт, необходимо проследить, чтобы патрубок перелива точно совпадал с отверстием для перелива, предусмотренным в раковине.

Сборка перелива начинается с регулирования высоты трубки, которая зависит от глубины устанавливаемой раковины. При этом черная часть трубки, снабженная фиксаторами, соединяется с белой частью в выбранном по высоте месте. Собранную трубку перелива крепят к мойке, не забывая про резиновую прокладку, располагаемую между поверхностями. Затем на белую часть переливного патрубка надевают гайку и конусовидную прокладку. Проводят соединение патрубка перелива с выпуском, затягивая вручную гайку. Вот так собирается слив перелив для раковины своими руками.

Соединение патрубка перелива с отводом слива проводится с помощью гайки, закручиваемой вручную без применения каких-либо инструментов, и резиновой прокладки

Далее остается собрать гидрозатвор, являющийся отстойником, и гофру. В паз вставляют прокладку и соединяют с выпускным патрубком, закручивая гайку от руки. Таким же образом прикручивают и гофру. После этого мойку устанавливают в посадочное место, предусмотренное в столешнице, и соединяют гофру с канализацией. На заключительном этапе вставляют в сливное отверстие сетку-заглушку.

Важно! Гофрирированные трубы лучше заменять обычными гладкостенными трубами, которые легче прочищать в случае засора.

Провести подключение раковины к канализации можно своими силами. Если по каким-либо причинам вы сделать этого не можете, обратитесь к профессионалам. Умелым мастерам даже не надо читать инструкции, потому что им известно, как собрать слив для кухонной раковины любого типа.

Сборка и монтаж сифона в ванной и на кухне: инструкция и схемы

Установка сифона своими руками – операция настолько несложная, что приглашать ради нее мастера-сантехника нет смысла. Сифоны современной конструкции рассчитаны на сборку руками, лишь в некоторых случаях может понадобиться отвертка. Еще пригодится миниатюрный светодиодный фонарик для подсветки плохо видимых мест.

Однако работа по установке сифона относится к числу опасных, и не зря: вам придется чистить канализационный патрубок и некоторое время держать его открытым. А чтобы в дальнейшем сифон не стал источником неприятностей, нужно использовать качественные материалы и точно соблюдать инструкцию по установке сифона.

Меры предосторожности

Фекальные воды и шлам – субстанция весьма ядовитая и химически агрессивная; канализационные газы, кроме того, еще и взрывоопасны. Опасность усугубляется тем, что ядовитые вещества могут проникать в организм через неповрежденную кожу.

Сантехники-магистральщики прекрасно об этом знают и техникой безопасности отнюдь не пренебрегают. Сантехникам-бытовикам редко приходится иметь дело с большими массами отравляющих веществ или выбросами газа из трубы, но в каждом таком случае последствия бывают тяжелыми как раз из-за пренебрежения мерами предосторожности.

Жильцам квартир бояться нечего: водяной затвор в колене сифона надежно запирает выход трубы. Но при замене сифона ее патрубок окажется открытым, и придется работать руками в непосредственной близости от налета шлама, и счищать его. Поэтому запаситесь латексными перчатками, пластиковым фартуком и респиратором-лепестком. Если вдруг на вашу долю придется тот самый 1 из 10 000 случаев, обойдется без вреда.

Материал сифона

Сифоны для стоков изготавливаются в основном из хромированной латуни, ПВХ или пропилена (полиизопропилена). Латунные – самые дорогие, их применение может быть оправдано только с точки зрения эстетики и престижа. В остальном они по всем параметрам уступают пластиковым, включая стойкость: при случайном ударе пластиковый сифон отыграет или помнется, а латунный может сломаться или вывернуться из патрубка.

ПВХ дешевле всего и имеет наименьшее гидравлическое сопротивление. Но при регулярном сливе горячей воды служит ПВХ сифон 5-7 лет. Пропиленовый сифон на 5-20% дороже аналогичного ПВХ, но при правильной установке продержится десятилетия. Гидравлическое сопротивление для сифона большой роли не играет, а прочный и химически стойкий пропилен можно многократно чистить крючком или тросиком, и миазмы из трубы его не разъедят. Особенно хорош пропилен для акриловой ванны: их коэффициенты температурного расширения практически равны.

При покупке пластикового сифона обязательно проверьте его комплектность и качество:

1. Выпускной патрубок. Резьбовая вставка должна быть металлической.
2. Резиновая прокладка выпускного патрубка (излива).
3. Две пластиковые гайки диаметром 32/40/50 мм.
4. Конусная резиновая манжета диаметром 32/40/50 мм.
5. Установочная манжета с мягкой пластиковой юбкой диаметром 32/40/50 мм.
6. Стяжной винт из нержавейки. Латунный, даже хромированный, прозеленеет, а простой стальной проржавеет с любым покрытием.
7. Декоративная накладка слива. Тоже из нержавейки.
8. Прокладка слива. Материал – маслотермостойкая резина (белая) или силиконовый пластик. Полиэтиленовая прокладка отбраковывается без колебаний.
9. Корпус сифона (бутылка или колено).
10. Нижняя сифонная пробка с резиновой кольцевой прокладкой. Только для бутыточного сифона.
11. Резиновая накладочная пробка слива.

Сливная труба

Сливные трубы применяются жесткие или гофрированные. С гофрированной трубой проще работать, особенно под ванной, но для кухонной мойки гофр не годится: во внутренних ложбинах гофра интенсивно накапливается шлам (слив с кухни самый грязный) и гофр внутри кухонного шкафа в соседстве с ведром или другими предметами легче повредить.

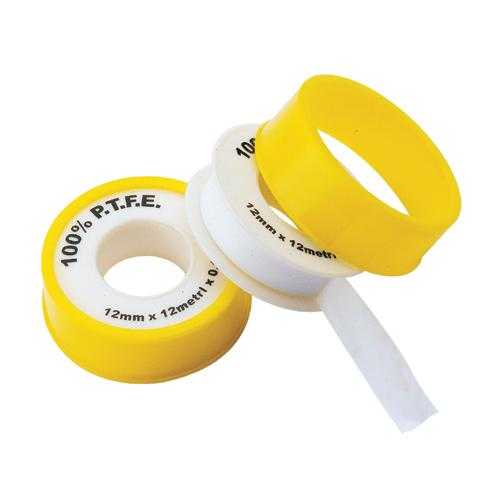

При установке сифона вам понадобится пластичный или полужидкий герметик. Наилучший по свойствам и недорогой – силиконовый. Нужно только проследить, чтобы он не оказался кислотным. Тест на химическую нейтральность очень прост: чуть выдавить и понюхать. Если несет уксусом – не годится, кислотный. Пригодный для сантехники герметик должен либо вовсе не иметь запаха, либо запах слабый и не резкий.

Изредка встречается в продаже герметик на основе натурального каучука («Гермепласт» и пр.). Он похож на сероватый или желтоватый липкий пластилин. Очень дорог, но о качестве говорит один лишь расчетный срок службы: 70 лет. При необходимости соединение можно разгерметизировать и герметик использовать повторно.

Присоединительные размеры

Присоединительные размеры канализационных парубков – 32, 40 и 50 мм. Перед покупкой сифона нужно промерить диаметр излива старого, и новый желательно брать с такой же посадкой. Если нет подходящего сифона нужного размера, придется покупать переходную манжету. Также в продаже имеются сифоны со ступенчатым концом излива, на все три размера. Лишнее отрезается, и нижний уплотнитель приобретается отдельно.

Уплотнительную манжету в последних двух случаях необходимо приобрести сразу же, пока сифон в руках, и тут же проверить, как она садится на излив, насколько упруга и прочна. Сифон с большими заусенцами на обрезе излива, не дающими посадить манжету, брать не следует: это говорит о низком качестве пластика. Производитель, скорее всего, «альтернативный» и штампует сантехнику из ПВХ общего назначения.

Подготовительные работы

Подготовка у установке сифона сводится к демонтажу старого и очистке внутренней поверхности канализационного парубка. Выполняя последнюю операцию, не стоит особо возиться в грязи: материал (специальная резина) манжеты рассчитан на посадку в шероховатое гнездо.

Сложности могут возникнуть, если меняется еще советский чугун, заделанный в патрубок на цементе. В таком случае придется поработать 50 г молотком и зубильцем или стамеской, чтобы выдрать прежнее чудище и удалить остатки цемента из патрубка.

Внимание: помните, что работаете с хрупким чугуном. И следите, чтобы обломки цемента не остались в трубе, они станут источником постоянных засоров. Выбирать обломки из трубы удобно пинцетом или плоскогубцами-утконосами.

Установка сифона на кухне одновременно и проста и сложна. Проста – потому что патрубок и раковина довольно легко доступны. Сложна – потому что нужный кухонный сифон может оказаться довольно сложной конструкцией. Для стиральной машины нужен сифон с дополнительным штуцером. Если на кухне есть еще и посудомоечная машина – с двумя. На мойку, если она двойная, понадобится сифон с двойным сливом.

Кроме того, в новых домах патрубок канализации расположен на стене и выходит прямо в стояк; стояков в таком случае несколько на квартиру. С точки зрения санитарии и гигиены это отлично, но выпуск сифона пойдет уже не вниз, а назад или вбок. Некоторые виды кухонных сифонов показаны на рисунке; по схеме слева можно просчитать размеры свободного пространства под сифон.

Инструкция по установке сифона на кухне

• Проверяем посадку решетки слива в раковине мойки. Может оказаться, что выштамповка в раковине слишком мелка. Это недопустимо: лужица вокруг выступающей решетки быстро станет рассадником инфекции. На такой случай желательно при покупке договориться с продавцом о замене. В крайности – ставить решетку без прокладки, на герметик.
• В канализационный патрубок ставим установочную манжету, смазанную герметиком. Установочная поверхность патрубка должна быть сухой.
• Проверяем торцевые (стыковочные) поверхности корпусных резьб. Острым ножом срезаем заусенцы и облой (они могут повредить прокладки) и им же или шабровкой (римером) снимаем фаски в 0,5-1 мм.
• Обрезаем в размер при необходимости выпускной конец сливной трубы, заводим в манжету, закрепляем. Если крепление – хомутом, понадобится отвертка, затянуть винт хомута. Резьбовый конец выпускной трубы должен быть обращен к телу сифона (бутылке или колену).
• Если излив идет вниз, на верхний конец выпускной трубы на герметике сажаем угольник.
• Монтируем в раковине мойки сливную решетку. Нижнюю прокладку из черной резины пока не ставим.

• Укладываем в паз пробки тонкую кольцевую прокладку и смазываем герметиком с захватом корневой части резьбы на 2-3 витка. Заворачиваем пробку.
• Вставляем в выпускной патрубок бутылки клапан, если он предусмотрен. Заслонка клапана должна открываться наружу.
• Подсоединяем бутылку сифона к выпускной трубе: ставим на герметике коническую прокладку на выпуск узким концом к бутылке, заводим в бутылку, наворачиваем на резьбу боковую гайку бутылки. Натуго не затягиваем.
• В канавку верхнего парубка бутылки на герметике укладываем нижнюю прокладку слива, подводим к сливному патрубку решетки слива, не туго заворачиваем верхнюю гайку бутылки.
• Слегка покачивая бутылку, попеременно затягиваем верхнюю и боковую гайки бутылки натуго.
• Если штуцеры стиралки и мойки пока не задействованы, заглушаем их резиновыми пробками, комплектными или подходящими по размеру. В противном случае – просто натягиваем на них сливные шланги.

Примечание: работу по установке сифона нужно сделать за один раз, пока герметик свежий. Герметик сохраняет пластичность, но если пошевелить стык уже спустя час после его нанесения, соединение будет ненадежным. При двойной мойке решетки сливов устанавливаются сразу обе, и окончательно затягивать придется три гайки.

В случае залива даже неухоженный, осклизлый клапан спасает квартиру: с ним дело обходится генеральной уборкой, а не ремонтом. Но клапан обрастает шламом, поэтому сифон с клапаном нужно периодически разбирать и чистить. Поэтому:

1. На верхнем этаже, или в новых домах с раздельными стояками клапан вовсе не нужен: залить некому и/или невозможно.
2. В 97% случаев при ненарушенной канализации заливается первый этаж. Здесь клапан необходим в любом случае.
3. В остальных случаях ориентируйтесь по соседям СНИЗУ: насколько они аккуратны, добропорядочны и склонны к незаконной самодеятельности наподобие установки штыря-ловителя в стояк.

Установка сифона на ванну начинается с монтажа перелива. Работа многократно упрощается, если переливная труба гофрированная. При жесткой переливной трубе придется сначала возможно более тщательно вымерить длину переливной трубы и по ней выбрать сифон. Чертеж и сборочная схема сифона для ванны показаны на рисунке.

Сифоны для ванны

При нестандартной ванне подгонка все равно потребуется, но резьба на концах переливной трубы сделана с небольшим запасом, которого хватит. Оджнако при установке нового сифона его придется для начала поставить «на живую нитку» без герметизации, и так же поставить решетку перелива. После этого точно подогнать переливную трубу по месту и уж тогда собирать окончательно. Учитывая, что работать придется в тесном темном пространстве «в позе зю» и зачастую одной рукой, а перелив ванны практически никогда не засоряется, выбор сифона для ванны однозначно решается в пользу конструкции с гофрированным переливом.

Инструкция по установке сифона с гофрированным переливом на ванну

• Собираем перелив сразу «на полную», с герметизацией и плотной затяжкой соединений, кроме нижнего конца; он пока пусть поболтается в воздухе. Сборка – аналогично сливу кухонной раковины. Конические прокладки ставим узкой стороной в сторону накидной гайки. Коническая ответная монтажная поверхность под них легко прощупывается пальцем.
• Также полностью собираем слив, бутылку и выпуск. Технология – «кухонная», разница только в конфигурации деталей и тройнике под перелив, вставляемом между бутылкой и сливом, да в отсутствии дополнительных штуцеров.
• Подсоединяем перелив. Здесь также необходимо обратить внимание на нижнюю коническую прокладку: узкий конец – в сторону накидной гайки и/или ответной конической поверхности.
• Спустя сутки (ванной пока не пользуемся) полностью наполняем ванну самой горячей водой, проверяем на течь и работу перелива.

Умывальник

После кухни и, особенно, ванны, установить сифон для раковины умывальника – детская забава. Один слив, никаких штуцеров – всё, как на кухне. но без излишеств.

Сифон – важнейшее из сантехнических средств. Неисправность этого незатейливого устройства повлечет появление в квартире невидимой, но весьма вредоносной заразы. Поэтому при установке сифона нужно тщательно герметизировать и плотно, в несколько приемов с покачиванием, затягивать резьбовые соединения.

Видео: сборка сифона для раковины

08.08.2014 в 14:59

Добрый день.
Я в полном недоумении: на кухне под раковиной с 1998 года установлен «советский» бутылочный сифон с жестким коленом-сливом в боковую трубу (далее в канализацию). При прочистке трубы пришлось сифон разобрать. С удивлением обнаружила, что труба слива из раковины не входит внутрь сифона, а только примыкает к его отверстию. В месте примыкания есть коническая прокладка, плотно прилегающая к краям горла бутыли сифона. При закручивании фиксирующей гайки (которая, казалось бы должна сжимать это соединение) ничего не происходит, то есть после этого конец трубы слива раковины можно легко вынуть их бутыли сифона, его ничто не удерживает. Разумеется, никакой герметичности, именно из этого стыка и вытекает вода (даже при умеренном напоре). Что за ерунда? Как быть? Посоветуйте, пожалуйста.

13.05.2014 в 18:40

Пасиб! Собирал по инструкции изготовителя, там все рисунки такие мелкие — что пару прокладок просто перепутал. Как выяснилось)))

09.12.2013 в 15:16

Спасибо за предупреждение. Часто приходится чистить канализацию. На защитные меры вообще никогда не обращал внимания. Держал трос голыми руками. Через время начинал болеть. Видимо есть вред для организма. Теперь буду осторожней.

29.10.2013 в 02:13

сегодня чистил сифон из пластиковой гофрированой трубы, был забит грязью в месте сгиба, пришлось чистить тросиком. Разборные сифоны лучше будут в этом плане.

Источники: http://sovety-vannoy.ru/santexnika/rakoviny/kak-ustroena-sistema-sliva-dlya-rakoviny-v-vannoj-komnate.html, http://aqua-rmnt.com/santehnika/unitaz-rakovina/kak-sobrat-sliv-pereliv.html, http://vopros-remont.ru/santexnika/instrukciya-po-ustanovke-sifona-v-vannoj-i-na-kuxne-svoimi-rukami/

remontonly.ru

Как установить слив для раковины

Самостоятельный монтаж слива на раковину относится к простейшим процедурам, не требующим предварительной подготовки и какого-либо специального инструмента. В нашей статье мы познакомим вас с порядком замены слива, который пришел в негодность. Понятно, что, перед тем как установить слив для раковины в ванной комнате (кухне) – предварительно требуется демонтировать старый.

Демонтаж старого сливного устройства

Если вы имеете дело с типовым пластиковым сливом отечественного производства, то никакого инструмента для проведения демонтажа не потребуется.

Порядок действий в этом случае следующий:

1. Прежде всего, следует убедиться в том, что вентили подачи воды перекрыты.
2. Затем под раковину нужно будет поставить ведро для сбора остатков воды, скопившейся в отстойнике сифона.
3. Для демонтажа сифона в первую очередь необходимо открутить пластмассовую гайку крепления на канализационном отводе, а затем – отсоединить его.
4. Теперь можно будет отвернуть накидную гайку, посредством которой сифон крепится на сливной трубе раковины.
5. После этого сифон просто снимается с места его крепления, а остатки воды из его отстойника выливаются в ведро.
6. В последнюю очередь демонтируется слив раковины с защитной сеткой (для этого достаточно отвернуть накидную гайку, крепящую трубу к раковине).

Если защитная сетка (решетка) крепится на раковине с помощью специального винта – для ее демонтажа вам потребуется отвертка соответствующего типа.

Подготовка и установка

Перед тем как собрать новый слив на раковине следует проверить его комплектность, а также качество всех деталей. Для монтажа сливов старого образца (с элементами из пластмассы и резины) инструмента, как правило, не требуется. В данной ситуации не возникает также необходимости в дополнительной герметизации мест соединений, т. е. в использовании специального клея или герметика.

Общий порядок сборки системы слива для раковины на кухне или в ванной приведен ниже:

• в первую очередь производятся все необходимые соединения с раковиной;
• затем на сливном отводе монтируется сифон;
• на заключительной стадии сборки получившаяся конструкция стыкуется с канализацией.

При креплении слива к раковине вначале монтируется труба с защитной решеткой и резиновой прокладкой продевается в отверстие сверху, после чего снизу она поджимается пластмассовой гайкой. При винтовом соединении сливная труба с отверстием под крепеж подводится снизу, а прижатая сверху решетка фиксируется на ней с помощью специального винта.

Монтаж сифона и подсоединение к канализации

Сборка сифона начинается с того, что на сливной патрубок надевается пластиковая стягивающая гайка с конусной прокладкой. После этого своей верхней частью сифон надевается на сливной патрубок на нужную глубину, после чего стягивающая гайка опускается и закручивается вручную (без использования инструмента). Перед установкой заглушки на корпус сифона снизу одевается плоская резиновая прокладка, которая при необходимости может дополнительно уплотняться намоткой из ленты ФУМ.

Для очистки сифона крышку приходится периодической снимать, поэтому силиконовый герметик для уплотнения этого стыка, как правило, не применяется.

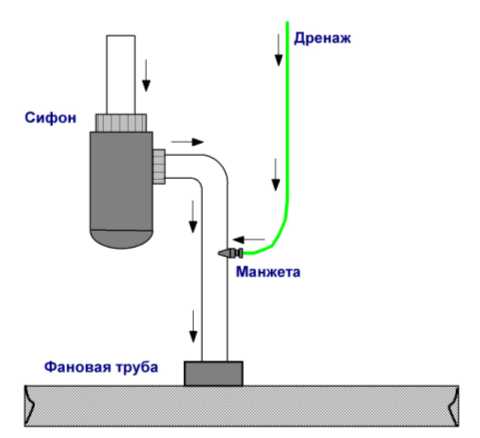

На заключительном этапе монтажных работ производится присоединение сливной системы раковины в ванной или на кухне к канализации. Для выполнения этой операции стандартный канализационный отвод диаметром порядка 50 мм стыкуется с канализационной трубой посредством пластмассовой гайки с конусной прокладкой.

Когда соединяемые части имеют нестандартные размеры – для их сочленения применяется специальный пластиковый переходник. При этом на раструб трубы надевается специальная резиновая манжета, исключающая возможность проникновения запаха из канализации в квартиру. Для получения требуемой герметичности соединения внутренний диаметр манжеты выбирается меньше наружного диаметра трубы.

Во избежание поломки соединяемых частей все накидные гайки из пластмассы следует затягивать очень аккуратно (с ограниченным усилием).

Итак, подключить раковину к канализации вполне можно без привлечения специалистов. Так, вы сможете сэкономить семейный бюджет. Если у вас возникли вопросы по теме, то пишите комментарии к этой статье. При необходимости вы также можете обратиться за помощью к эксперту.

Видео

Перед тем как установить сифон нужно его собрать. В этом видеоматериале показано как правильно осуществить сборку сифона:

После сборки сифона следует правильно установить слив раковины. Как это сделать? Об этом речь идет в следующем видео:

infoaqua.ru

смещенный, боковой, видео-инструкция по монтажу своими руками, как почистить, высота, устройство, фото

Самая главная часть раковины — это ее слив, так как именно он отвечает за её эффективную работу. Монтаж такого элемента вполне возможен своими руками, как и дальнейшее техническое обслуживание.

О чём и пойдёт речь в данной статье.

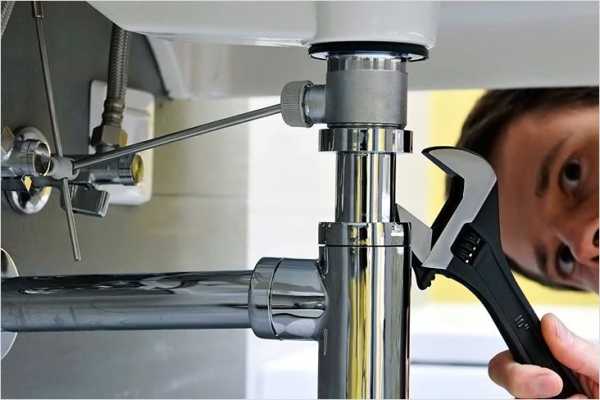

Фото всей конструкции слива под раковиной

Устройство

Перед выполнением монтажных работ необходимо ознакомиться со структурой сливной системы:

Общая конструкция

Схематическое устройство слива раковины

Обозначение на рисунке	Название
1	Входная решётка
2	Прокладка из резины
3	Дополнительный отвод
4	Фиксирующий винт
5	Сливное отверстие
6	Сифон
7	Гайка для стягивания
8	Прокладка конусного типа
9	Отвод в канализацию
10	Гайка подсоединения канализационного шланга
13	Крышка, закрывающая сифон
14	Прокладка из резины
1с, 3в, 12а, 12б	Уплотняющие прокладки

Также в зависимости от конструкции самой мойки система может быть дополнена подключением перелива к дополнительному отводу, обозначенному на рисунке как «3». Такое дополнение исключает возможность затопления комнаты, в которой установлен умывальник.

Структура слива, дополненного системой перелива

Совет: наличие перелива наиболее востребовано тогда, когда вы используете в раковине пластиковую пробку для закрытия сливного отверстия. Ведь в таких случаях невнимательность может привести к переполнению резервуара, а, следовательно, и затоплению помещения.

Отверстие перелива надёжно контролирует допустимый уровень воды в мойке

Высота слива раковины составляет обычно 530 мм, чего вполне достаточно для размещения сифона и гарантии достаточного напора.

Размеры компонентов сливной системы

Фрагменты защиты

Если большая часть деталей слива предназначена для направления и герметизации выходящего потока, то некоторые являются съёмными, осуществляют защитные функции и нуждаются в постоянном уходе:

1. Фильтрационная решётка. Представляют собой металлическую или пластиковую сетку круглой формы, которая предназначена для предотвращения попадания крупных фрагментов пищи или других материалов в сливную систему. Без такого, на первый взгляд пустякового компонента, в канализационной трубе очень быстро сформируется мусорная пробка.

Защитная решётка из нержавейки

2. Сифон. Создаёт водяной затвор, препятствующий проникновению запахов из канализации в дом. Может быть трёх типов:

Название	Описание
Бутылочный	Наиболее распространённая на сегодняшний день модель. Хоть цена её и несколько выше, чем у других вариантов, зато она кроме осуществления гидрозатвора ещё и накапливает тот мусор, который смог пройти через фильтрационную решётку, увеличивая тем самым эксплуатационный срок канализационного стока. Имеет вид пластиковой бутылки с отводом и откручивающейся крышкой.
Гофрированный	Основное достоинство такого варианта – это возможность завернуть его в любое положение. Но при этом он не приспособлен для быстрой чистки и накапливает жир в своих складках.
Трубный	Представляет собой пластиковое колено, держащее водяной замок в своём изгибе. Преимуществом такого типа сифонов является возможность вывода его из-под самой раковины.

Совет: если нет никаких особых условий, при которых пространство под мойкой ограничено или должно оставаться пустым, то рекомендуется устанавливать бутылочный сифон. Возможность его очистки без необходимости демонтажа всего сливной системы значительно облегчит уход за сточной системой.

Бутылочная конструкция гидрозатвора

Монтажные работы

Установка слива раковины на кухне состоит из трёх этапов.

Совет: если вы желаете сэкономить место и установить настенную мойку над стиральной машиной, то вам лучше всего подойдет для выполнения такой задачи раковина со смещенным сливом, так как она оставляет пространство под собой пустым.

Полукруглая раковина с боковым сливом

Этап №1: подсоединение к раковине

Инструкция выглядит следующим образом:

1. Накладываем прокладку на сливное отверстие.
2. Сверху монтируем фильтрационную решётку.
3. На бортик выводного патрубка фиксируем прокладку из резины.
4. Прикладываем деталь снизу к сливному отверстию.
5. Продеваем болт через решётку и закручиваем его в резьбовое отверстие патрубка.

Этап №2: монтаж гидрозатвора

Подсоединение корпусной части сифона

1. На отвод монтируем гайку, а затем прокладку в виде конуса.
2. Далее нанизываем на него корпус водяного затвора до желаемой отметки.
3. Опускаем и закручиваем гайку руками, чтобы не сорвать резьбу.
4. Укладываем резиновую прокладку в крышку и прикручиваем её к нижней части прибора.

Совет: не используйте для герметизации крышки силикон, так как вам её ещё придётся часто откручивать. Лучше используйте для этого паклю или ленту ФУМ.

Образец ФУМ-ленты

Этап №3: подсоединение к канализации

1. Вставляем в канализационную трубу резиновую манжету, внутренний диаметр которой должен быть меньше внешнего диаметра отвода сифона. Это позволит предотвратить проникновение канализационных запахов в помещение.

Установка резиновой манжеты

2. Фиксацию осуществляем при помощи конусной прокладки и гайки по типу того, как это происходило при подсоединении устройства к раковине.

Техническое обслуживание

Теперь разберёмся, как почистить слив в раковине в случае его засорения:

1. Кипяток, сода и уксус. Как очистить слив в раковине подручными средствами? Для этого достаточно вскипятить несколько литров воды, добавить в неё соды и уксуса, которые имеются на каждой кухне, и вылить содержимое в мойку. Такой метод примечателен не только своей дешевизной, но ещё и тем, что подходит для любых видов сифонов. Но, к сожалению, он не всегда срабатывает.

Экономный способ прочистки

2. Удаление мусора из сифона. Этот вариант идеально подходит для бутылочных моделей. Ставим пустую ёмкость под слив и откручиваем крышку гидрозатвора. Вычищаем её внутренние стенки и закручиваем обратно.

Как прочистить слив в раковине, оборудованный бутылочным сифоном



3. Вантуз. Ещё один метод, который подходит для любой конструкции водяных затворов – это использование специального приспособления, похожего на большую присоску.

Делаем так:

• Набираем полную раковину воды.
• Ставим вантуз чашкой на сливное отверстие.
• Несколько раз надавливаем и резко убираем. В этот момент за счёт давления мусорная пробка нарушает свою целостность, а хлынувшая вода смывает её остатки в канализацию.

Прочистка слива вантузом

Вывод

Сливную систему под раковину установить не сложно, но очень важно при этом следовать вышеизложенным инструкциям. В обратном случае может образоваться течь, которая не даст эксплуатировать конструкцию в полной мере и вынудит повторить весь процесс заново. Также важно уметь прочищать слив, так как он периодически засоряется.

Работающая сливная система

Видео в этой статье ознакомит вас с дополнительной информацией, имеющей непосредственное отношение к рассмотренным материалам. Будьте внимательны в процессе сборки, и у вас всё получится.

gidroguru.com

Устройство сифона для раковины на кухне: слив раковины

Монтируя слив для раковины на кухне, придется работать с предназначенными для этого устройствами.

Разновидности сифона: бутылочный с погруженной трубкой, бутылочный с двумя перегородками и трубный.

Они называются сливной арматурой, существенной частью которой является сифон. Сифон в бытовом смысле считается составным конструктивным элементом моек, умывальников и ванн, но является самостоятельным видом сантехнического оборудования.
Это оборудование предназначено не только для слива жидкостей, оно еще препятствует попаданию в жилые помещения квартиры неприятных запахов из сточной канализации и служит для очистки воды, выводимой из мойки, от разного рода кухонного мусора и остатков продуктов.
Защитой от неприятного запаха в случае применения сифона служит образованная в нем постоянная водяная пробка, называемая водяным затвором или гидрозатвором.

Разделение сифонов по принципу устройства

Разделение сифонов по принципу устройства.

По принципу устройства гидрозатвора сифон для раковины может быть отнесен либо к бутылочному типу, в котором водяной задерживающий слой организован вставленными друг в друга цилиндрами, либо к двухоборотному, в котором гидрозатвор реализован при помощи колена трубы устройства. Последний тип приборов сейчас применяется довольно редко. Ранее выпускаемые устройства слива в основном изготавливались из чугуна или стали, затем — из более технологичных и экономичных материалов, таких, как пластмасса.
Модернизированным вариантом таких приспособлений двухоборотного типа может служить гофрированная пластиковая труба, которая, будучи весьма гибкой, может при помощи соответствующей ленты быть изогнутой и закрепленной в нужной форме. Устройство такой конструкции может использоваться в раковине и умывальнике. Выпускаются еще устройства смешанного типа, объединяющие бутылочную конструкцию и гофрированный шланг.

Сегодня большое количество моделей таких устройств изготавливают из пластмассы. Приборы из подобного материала почти не задерживают грязь и жир, не подвержены процессу ржавчины, не гниют и не коррозируются. Хороши также устройства слива из латуни. Покрытые пленкой хрома, они не менее надежны и красивы.

Сложные составные современные модели арматуры слива изготавливаются с применением пластика, стали, латуни, никеля или хрома.

Вернуться к оглавлению

Параметры выбора сливной арматуры

Вернуться к оглавлению

Качество моделей

Схема сливной арматуры.

Одним из важных параметров, на которые обращают внимание при выборе модели арматуры, является ее качество, которое обуславливает безаварийную эксплуатацию. При обычных характеристиках раковины в кухне устройство слива подобрать достаточно просто. Но если раковина изготовлена по специальному заказу, будет логично решить вопрос о приобретении сифона там же, где покупалась и раковина. Кроме того, при выборе модели следует проверить ее габаритные размеры, чтобы не возникало сложностей при установке и эксплуатации.

Работоспособность выбранного прибора будет зависеть от того, как он устроен, от напора воды из смесителя и дополнительной кухонной техники (стиральных, посудомоечных машин), подключенной к прибору. Чем больше объем сливаемой воды, тем больше должно быть сечение отводов и прибора.

При выборе арматуры обязательно следует оценить качество изготовления модели, ее комплектность, надежность прилагаемых прокладок, гаек и винтов. Выбирая для себя подходящую сливную арматуру в условиях нехватки достаточных средствах на ее приобретение, можно остановиться на стандартной модели из белого пластика.

Как правило, большинство потребителей выбирает модели именно из пластика и резины, так как они дешевле, более просты в монтаже и устойчивей в эксплуатации.

Размеры патрубков арматуры
Следующий шаг — отбор арматуры по размерам, соответствующим имеющейся сантехнике. По своему диаметру устройство должно походить к существующей на кухне сантехнической системе. Если раковина установлена на кухне, то имеет смысл выбрать устройство с большим диаметром отводного патрубка (не 32 мм, а 40). На кухне через сливную арматуру будет проходить много жировых и разнообразных продуктовых остатков, с течением времени часть их, оседая, будет накапливаться внутри прибора, из-за чего он может засориться.

Наиболее востребованы сегодня легкие, простые в монтаже и эксплуатации бутылочные устройства слива из пластика. Такие приспособления имеют в составе все необходимое для нормальной службы, в том числе резиновые прокладки и уплотнители. В их конструкции могут быть включены дополнительные патрубки для подачи воды от посудомоечной и/или стиральной машины, а также для кухни, имеющей две раковины — два выпуска.

Вернуться к оглавлению

Сифон бутылочного типа

Схема работы сифона бутылочного типа.

Устройство такого типа конструктивно напоминает собой стилизованную бутылку (колбу), выполненную из жесткого пластика или металла.

Если, к примеру, рассмотреть модель, которая имеет возможность обеспечения перелива воды из засоренной раковины в сток и может принять дополнительный водяной поток от посудомоечной или стиральной машины, то она будет состоять из следующих частей:

• выпуск;
• перелив;
• отвод для подключения сливной трубы от других источников воды;
• колба;
• выходной патрубок;
• прокладка;
• соединительные гайки и винты.

Конструкция бутылочного устройства слива имеет следующие очевидные преимущества:

• довольно просто монтируется;
• удобна в эксплуатации, так как просто разбирается для очистки и открывает доступ к канализационной трубе;
• как и другие типы таких устройств, реализует работу гидрозатвора.

Может применяться как в умывальнике, так и в мойке.
Прибор такой конструкции очищается быстро — достаточно снять дно колбы.

Хотя конструкция приборов слива весьма проста, производители не перестают ее улучшать, повышая качество и надежность. Этот процесс связан с тенденциями моды на дизайн сантехнического оборудования. Например, появившаяся модель раковины на пьедестале потребовала размещения устройства слива в узкой полости пьедестала, а это, в свою очередь, повлекло за собой соответствующие изменения в размерах и конструкции таких приборов.

Более долговечными и надежными в эксплуатации считаются бутылочные сифоны, выполненные из нержавеющей стали. Но их монтаж по месту проходит сложнее из-за того, что стальную отводную трубу в случае необходимости не удается легко укоротить. Соответственно, использование металла для изготовления арматуры серьезно усложняет ее монтаж и разбор, поэтому пластиковые модели более востребованы.

Схема устройства сифона бутылочного типа .

Достаточно большое количество фирм-производителей сантехнических приборов для прокладок в устройствах используют поливинилхлорид (ПВХ), срок службы которого сравнительно мал, к тому же он имеет не очень высокие герметизирующие свойства. А во многих странах мира этот материал запрещен к использованию в быту.
Лучше, если компания-производитель в устройствах использует прокладки из экологически чистой, высококачественной резины, имеющей более продолжительный срок службы по сравнению с изделиями из ПВХ. Резина отлично герметизирует все стыки и имеет высокую степень повторного использования. В случае разборки сифона бывшая в употреблении резиновая прокладка сохраняет свои рабочие свойства и не требует замены на новую прокладку.

При изготовлении элементов из пластмассы некоторые производители сантехнического оборудования используют специально разработанный антибактериальный компонент, который препятствует росту бактерий на поверхности пластика и в среде, контактирующей с ним. Он также препятствует образованию слизи на изделии, появлению неприятного запаха, увеличивает срок эксплуатации полимера.

Компании-производители обладают разнообразными патентами на производимую продукцию. При выборе изделий стоит ознакомиться с такой информацией. Не лишним будет узнать, к примеру, что запатентованная конструкция слива у предлагаемой к реализации модели обладает минимальным сопротивлением вытекающей воде и повышает устойчивость к засорению.

Сливная арматура, изготовленная отечественными производителями, не отличаются ни красотой, ни качеством, но существенно дешевле импортных. Однако если уже имеются дорогие раковины и соответствующие смесители к ним, следует приобрести и качественные приборы слива. Они будут работать долго, не подтекая и не засоряясь. Экономить тут не стоит. Лучше покупать качественные сифоны известных фирм и компаний, чтобы впоследствии не решать неприятные вопросы ремонта приобретенной арматуры. Рынок предлагает множество различных устройств, разных моделей по разным ценам и с разным качеством. Сделать лучший выбор помогут советы профессионалов и отзывы опытных знакомых.

Вернуться к оглавлению

Особенности установки сифона

Схема установки сифона.

Если вы приобрели необходимое устройство и решили установить его самостоятельно, не привлекая специалистов со стороны, не забудьте о том, что:

• поскольку подключение подобных приборов к раковине и канализационной трубе для любой модели делается стандартно, особенности монтажа обычно зависят от конструкции самого изделия;
• сборку модели рекомендуется делать, не отступая от соответствующей инструкции.

Последовательность операций по подсоединению к раковине на кухне сливного устройства:

• помещают прибор под раковину, производят примерку предстоящих подключений;
• при наличии пробки на выпуск ее подсоединяют;
• собирают колбу прибора в соответствии с прилагаемой инструкцией;
• соединяют трубу выпуска, подключенную к сливу, с колбой устройства;
• проверяют качество установленных прокладок, наличие сорванной резьбы и сломанных соединительных гаек;
• стыкуют трубу водоотвода с выходным патрубком, крепят и герметизируют соединение;
• подают воду на небольшое время, проверяя герметичность всего прибора и его соединений.

После проведения проверки устройства в разных условиях на предмет выявления протечек его можно считать полностью готовым к постоянной работе.

Поделитесь полезной статьей:

bezsantexnika.ru

Устройство слива для раковины на кухне

Монтируя слив для раковины на кухне, придется работать с предназначенными для этого устройствами.

Разновидности сифона: бутылочный с погруженной трубкой, бутылочный с двумя перегородками и трубный.

Они называются сливной арматурой, существенной частью которой является сифон. Сифон в бытовом смысле считается составным конструктивным элементом моек, умывальников и ванн, но является самостоятельным видом сантехнического оборудования.
Это оборудование предназначено не только для слива жидкостей, оно еще препятствует попаданию в жилые помещения квартиры неприятных запахов из сточной канализации и служит для очистки воды, выводимой из мойки, от разного рода кухонного мусора и остатков продуктов.
Защитой от неприятного запаха в случае применения сифона служит образованная в нем постоянная водяная пробка, называемая водяным затвором или гидрозатвором.

Разделение сифонов по принципу устройства

Разделение сифонов по принципу устройства.

По принципу устройства гидрозатвора сифон для раковины может быть отнесен либо к бутылочному типу, в котором водяной задерживающий слой организован вставленными друг в друга цилиндрами, либо к двухоборотному, в котором гидрозатвор реализован при помощи колена трубы устройства. Последний тип приборов сейчас применяется довольно редко. Ранее выпускаемые устройства слива в основном изготавливались из чугуна или стали, затем — из более технологичных и экономичных материалов, таких, как пластмасса.
Модернизированным вариантом таких приспособлений двухоборотного типа может служить гофрированная пластиковая труба, которая, будучи весьма гибкой, может при помощи соответствующей ленты быть изогнутой и закрепленной в нужной форме. Устройство такой конструкции может использоваться в раковине и умывальнике. Выпускаются еще устройства смешанного типа, объединяющие бутылочную конструкцию и гофрированный шланг.

Сегодня большое количество моделей таких устройств изготавливают из пластмассы. Приборы из подобного материала почти не задерживают грязь и жир, не подвержены процессу ржавчины, не гниют и не коррозируются. Хороши также устройства слива из латуни. Покрытые пленкой хрома, они не менее надежны и красивы.

Сложные составные современные модели арматуры слива изготавливаются с применением пластика, стали, латуни, никеля или хрома.

Параметры выбора сливной арматуры

Качество моделей

Схема сливной арматуры.

Одним из важных параметров, на которые обращают внимание при выборе модели арматуры, является ее качество, которое обуславливает безаварийную эксплуатацию. При обычных характеристиках раковины в кухне устройство слива подобрать достаточно просто. Но если раковина изготовлена по специальному заказу, будет логично решить вопрос о приобретении сифона там же, где покупалась и раковина. Кроме того, при выборе модели следует проверить ее габаритные размеры, чтобы не возникало сложностей при установке и эксплуатации.

Работоспособность выбранного прибора будет зависеть от того, как он устроен, от напора воды из смесителя и дополнительной кухонной техники (стиральных, посудомоечных машин), подключенной к прибору. Чем больше объем сливаемой воды, тем больше должно быть сечение отводов и прибора.

При выборе арматуры обязательно следует оценить качество изготовления модели, ее комплектность, надежность прилагаемых прокладок, гаек и винтов. Выбирая для себя подходящую сливную арматуру в условиях нехватки достаточных средствах на ее приобретение, можно остановиться на стандартной модели из белого пластика.

Как правило, большинство потребителей выбирает модели именно из пластика и резины, так как они дешевле, более просты в монтаже и устойчивей в эксплуатации.

Размеры патрубков арматуры
Следующий шаг — отбор арматуры по размерам, соответствующим имеющейся сантехнике. По своему диаметру устройство должно походить к существующей на кухне сантехнической системе. Если раковина установлена на кухне, то имеет смысл выбрать устройство с большим диаметром отводного патрубка (не 32 мм, а 40). На кухне через сливную арматуру будет проходить много жировых и разнообразных продуктовых остатков, с течением времени часть их, оседая, будет накапливаться внутри прибора, из-за чего он может засориться.

Наиболее востребованы сегодня легкие, простые в монтаже и эксплуатации бутылочные устройства слива из пластика. Такие приспособления имеют в составе все необходимое для нормальной службы, в том числе резиновые прокладки и уплотнители. В их конструкции могут быть включены дополнительные патрубки для подачи воды от посудомоечной и/или стиральной машины, а также для кухни, имеющей две раковины — два выпуска.

Сифон бутылочного типа

Схема работы сифона бутылочного типа.

Устройство такого типа конструктивно напоминает собой стилизованную бутылку (колбу), выполненную из жесткого пластика или металла.

Если, к примеру, рассмотреть модель, которая имеет возможность обеспечения перелива воды из засоренной раковины в сток и может принять дополнительный водяной поток от посудомоечной или стиральной машины, то она будет состоять из следующих частей:

• выпуск;
• перелив;
• отвод для подключения сливной трубы от других источников воды;
• колба;
• выходной патрубок;
• прокладка;
• соединительные гайки и винты.

Конструкция бутылочного устройства слива имеет следующие очевидные преимущества:

• довольно просто монтируется;
• удобна в эксплуатации, так как просто разбирается для очистки и открывает доступ к канализационной трубе;
• как и другие типы таких устройств, реализует работу гидрозатвора.

Может применяться как в умывальнике, так и в мойке.
Прибор такой конструкции очищается быстро — достаточно снять дно колбы.

Хотя конструкция приборов слива весьма проста, производители не перестают ее улучшать, повышая качество и надежность. Этот процесс связан с тенденциями моды на дизайн сантехнического оборудования. Например, появившаяся модель раковины на пьедестале потребовала размещения устройства слива в узкой полости пьедестала, а это, в свою очередь, повлекло за собой соответствующие изменения в размерах и конструкции таких приборов.

Более долговечными и надежными в эксплуатации считаются бутылочные сифоны, выполненные из нержавеющей стали. Но их монтаж по месту проходит сложнее из-за того, что стальную отводную трубу в случае необходимости не удается легко укоротить. Соответственно, использование металла для изготовления арматуры серьезно усложняет ее монтаж и разбор, поэтому пластиковые модели более востребованы.

Схема устройства сифона бутылочного типа .

Достаточно большое количество фирм-производителей сантехнических приборов для прокладок в устройствах используют поливинилхлорид (ПВХ), срок службы которого сравнительно мал, к тому же он имеет не очень высокие герметизирующие свойства. А во многих странах мира этот материал запрещен к использованию в быту.
Лучше, если компания-производитель в устройствах использует прокладки из экологически чистой, высококачественной резины, имеющей более продолжительный срок службы по сравнению с изделиями из ПВХ. Резина отлично герметизирует все стыки и имеет высокую степень повторного использования. В случае разборки сифона бывшая в употреблении резиновая прокладка сохраняет свои рабочие свойства и не требует замены на новую прокладку.

При изготовлении элементов из пластмассы некоторые производители сантехнического оборудования используют специально разработанный антибактериальный компонент, который препятствует росту бактерий на поверхности пластика и в среде, контактирующей с ним. Он также препятствует образованию слизи на изделии, появлению неприятного запаха, увеличивает срок эксплуатации полимера.

Компании-производители обладают разнообразными патентами на производимую продукцию. При выборе изделий стоит ознакомиться с такой информацией. Не лишним будет узнать, к примеру, что запатентованная конструкция слива у предлагаемой к реализации модели обладает минимальным сопротивлением вытекающей воде и повышает устойчивость к засорению.

Сливная арматура, изготовленная отечественными производителями, не отличаются ни красотой, ни качеством, но существенно дешевле импортных. Однако если уже имеются дорогие раковины и соответствующие смесители к ним, следует приобрести и качественные приборы слива. Они будут работать долго, не подтекая и не засоряясь. Экономить тут не стоит. Лучше покупать качественные сифоны известных фирм и компаний, чтобы впоследствии не решать неприятные вопросы ремонта приобретенной арматуры. Рынок предлагает множество различных устройств, разных моделей по разным ценам и с разным качеством. Сделать лучший выбор помогут советы профессионалов и отзывы опытных знакомых.

Особенности установки сифона

Схема установки сифона.

Если вы приобрели необходимое устройство и решили установить его самостоятельно, не привлекая специалистов со стороны, не забудьте о том, что:

• поскольку подключение подобных приборов к раковине и канализационной трубе для любой модели делается стандартно, особенности монтажа обычно зависят от конструкции самого изделия;
• сборку модели рекомендуется делать, не отступая от соответствующей инструкции.

Последовательность операций по подсоединению к раковине на кухне сливного устройства:

• помещают прибор под раковину, производят примерку предстоящих подключений;
• при наличии пробки на выпуск ее подсоединяют;
• собирают колбу прибора в соответствии с прилагаемой инструкцией;
• соединяют трубу выпуска, подключенную к сливу, с колбой устройства;
• проверяют качество установленных прокладок, наличие сорванной резьбы и сломанных соединительных гаек;
• стыкуют трубу водоотвода с выходным патрубком, крепят и герметизируют соединение;
• подают воду на небольшое время, проверяя герметичность всего прибора и его соединений.

После проведения проверки устройства в разных условиях на предмет выявления протечек его можно считать полностью готовым к постоянной работе.

dekormyhome.ru

Как собрать слив для раковины



Как собирается система сливов для раковины своими руками

Раковины собирают и устанавливают, как указано в инструкции к ней прилагается. Инструкция содержит список осуществления монтажа, и схему, позволяющую произвести правильное подключение прибора. Система сливов раковины может быть собрана самостоятельно, не обязательно вызывать сантехника, все работы можно выполнить самостоятельно.

Сливное отверстие перекрывают решеткой, выполненной из металла. Ее наличие требуется для защиты канализационной трубы, в которую при использовании раковины могут проникнуть пищевые отходы.

Слив для мойки

Это пластиковый сифон, именно в нем собирается весь мусор. При появлении потребности в очистке этот элемент удаляют. Из канализации может неприятно пахнуть, но сифон не пропускает запах, препятствует его распространению. Чтобы мойка не переполнялась, рекомендуется отдавать предпочтение сливу с переливом.

На участке, который предшествует сифону, с помощью специальной трубки выполняется соединение слива и раковины.

Перелив для раковины

Классический слив, его конструкция

Пользуйтесь инструкцией и удастся избежать проблем со сливом, он будет функционировать нормально.

Устанавливается система слива раковины в таком порядке: сначала следует присоединить раковину, затем – собрать основную часть сифона, и только потом – обеспечить соединение получившейся конструкции с канализацией.

Решетку, имеющую 5-6 делений, прикладывают к сливному отверстию поверх прокладки и устанавливают. Для отводного патрубка нужна резиновая прокладка толщиной пять мм, которую следует надежно закрепить на его бортике.

Свободный завод в сифон обусловлен отсутствием фаски в другом торце патрубка. Верх хорошо прижимают к раковине, применив соединительный винт (диаметр от 6 до 8 мм) и плоскую отвертку, крепят к гайке патрубка. Это последнее действие, выполнение которого необходимо для соединения мойки и слива.

Процесс сборки сифона предусматривает необходимость последовательного надевания на отводной патрубок стяжной гайки, изготовленной из пластика, и конусной прокладки с дальнейшим присоединением патрубка к сифону. Для закручивания гайки инструменты не нужны, это действие выполняют руками.

В крышку сифона кладут резиновую прокладку большого размера, затем этот элемент присоединяют к корпусу. Поскольку в крышке собираются пищевые отходы, ее периодически приходится снимать и очищать, а значит, заполнять стыки силиконовым герметиком бессмысленно. Герметичное соединение частей конструкции может быть обеспечено сантехнической подмоткой.

Заключительный этап – подключение системы слива к канализации. Канализационный отвод с диаметром 50 мм и канализационную трубу соединяют гайкой, поместив между ними конусную прокладку. Если их диаметры разные, следует применить переходники.



Раструб прикрывают манжетой (требуется манжета с внутренним диаметром меньше наружного диаметра, которым обладает отводная труба), что позволяет исключить вероятность распространения неприятного запаха. Правильно подобранная манжета плотно обхватит трубу и не пропустит неприятный запах.

Слив перелив

Монтаж слива с переливом, особенности процесса

Необходимо наличие следующих инструментов:

плоская отвертка большого размера (или монетная) и крестовая;

электролобзик (если существует потребность в создании посадочного места).

В инструкции указан перечень всех деталей, присутствует схема, на которой отображена последовательность их соединения. Чтобы понять, в каком порядке должна выполняться сборка, комплектующие надо разместить на плоской поверхности, например, на столе, или же на полу.

Разобравшись в инструкции, начинает устанавливаться система. Слив-выпуск надо обеспечить толстой прокладкой из резины. Прокладку кладут на его основание, которое расположено внизу и прилегает к раковине. Верхний участок выпуска нуждается в более тонкой прокладке, отличающейся мягкостью.



В сливное отверстие, расположенное со стороны раковины, подложив прокладку, устанавливают часть выпуска, изготовленную из металла. Детали крепят между собой пластиковым полым винтом. Для создания крепления необходимо закрутить винт, применив монетную или широкую отвертку.

Первое действие при сборке перелива – регулирование высоты трубки. Высота устанавливается в зависимости от глубины мойки. Черная часть трубки, на которой присутствуют фиксаторы, крепится к белой на выбранной высоте. Готовую трубу перелива устанавливают в мойке, не забывая при этом положить резиновую прокладку.

На участок переливного патрубка белого цвета надевают гайку, а затем – конусовидную прокладку. Выпуск и патрубок перелива соединяют путем затягивания гайки. Остается только добавить гидрозатор и гофру. Паз, в который предварительно была помещена прокладка, крепят гайкой к выпускному патрубку без использования инструментов. Гофру также присоединяют таким же способом.

Мойку помещают в посадочное место, гофру подводят к канализации, а сливное отверстие оснащают сеткой-заглушкой. Если самостоятельно подключить раковины не удается, можно воспользоваться услугами специалиста. Профессиональный мастер все сделает быстро и качественно. Они и без инструкции знаю, что надо делать.

Похожие статьи



aquarem.ru
