Сливные лотки для отвода воды с крыши: Слив дождевой воды с крыши

Вода камень точит. Смысл этого выражения особенно сильно понимаешь тогда, когда сам берешься за строительные работы, в частности обустройство фундамента или придомовой территории. Если грамотно не организовать систему водоотвода, то дождевая и талая вода, накапливаясь в непредназначенном для этого месте, будет действовать разрушающе. В итоге может пострадать фундамент, а также материалы, используемые для покрытия дорог, парковок, придомовой территории и т.д. Выбрать водоотводные лотки и установить их не так уж сложно, потому этим этапом работ никогда не стоит пренебрегать.

Как устроена водоотводная система?

Водоотводная система – это система сбора и отвода дождевых, талых и грунтовых вод в специально предназначенное место. Водоотводы делятся на такие типы:

• поверхностные – те, по которым собирается дождевая и талая вода, и позже транспортируется в ливневую канализацию;
• глубинные – предназначены для сбора и отвода грунтовых вод.

Водоотводные лотки – это часть поверхностной системы дренажа. Кроме них, используются дождеприемники и пескоуловители. Как правило, водосток отводит воду в ливневую канализацию, обычную канализацию или водоем, но некоторые предприимчивые дачники направляют собранную воду к грядкам. Это практичное решение, но оно будет оправдано, если в мощные ливни – это большая редкость в регионе, иначе сильным потоком воды можно вымыть грунт и нанести вред растениям.

Лотки производятся из разных материалов. Обычно используют пластик, бетон и металл. Желательно, чтобы сверху лоток был прикрыт решеткой, которая защищает систему от крупного мусора, а, следовательно, от засора. Лоток может иметь П- или U-образную форму. При выборе водоотводного лотка, прежде всего, внимание обращают на материал его изготовления, потому именно с этой характеристики и начнем.

Пластиковые водоотводные лотки

Пластиковые лотки производятся из полипропилена и полиэтилена низкого давления. В частном строительстве они приобрели наибольшую популярность. Изделия отличаются по ширине (7-30 см). Для повышения прочностных свойств могут использоваться ребра жесткости. Такие усиленные желоба отлично подходят для обустройства территорий около гаражей, парковок и автосервисов.

Плюсы:

• цена. Пластиковые лотки стоят дешевле всех аналогов;
• небольшой вес, который обеспечивает простоту транспортировки и монтажа;
• устойчивость к заиливанию, так как поверхность лотка абсолютно гладкая;
• устойчивость к низким и высоким температурам, от -40 до +90⁰С;
• относительно высокая устойчивость к агрессивным веществам, которые могут попадать в сток

Минусы:

• низкая прочность, невысокая устойчивость к механическим нагрузкам, что накладывает ограничения на зону использования.

Для обустройства территории загородного дома такие изделия подойдут отлично, но если речь идет о дороге или территории промышленного назначения, то лучше взять материал понадежнее. Альтернативное решение – усиление пластикового лотка цинковой накладкой. В противном случае при сильном паводке такой желоб может быть деформирован или даже сдвинут с места.

Пластиковый лоток необходимо защищать решеткой, иначе ливневая канализация может забиться стекающим с территории мусором. Решетка должна быть легкой, но в то же время прочной. Идеально подойдут изделия из оцинкованной или нержавеющей стали. Прочность решетки выбирают в зависимости от того, где монтируется водосток, так как около загородного дома и автосервиса нагрузки будут разные.

Металлический водоотводный лоток

Из металла получаются самые прочные изделия. Несмотря на это неоспоримое преимущество, такие желоба на данный момент используются крайне редко. Главная причина – подверженность коррозии. Конечно же, производители наносят защитный слой, но не всегда он спасает от появления ржавчины, так как изделие будет в постоянном контакте с водой. Кроме того, металл – это дорого, да и все у таких желобов будет приличным, что значительно усложнит самостоятельный монтаж.

Металлические лотки могут быть следующих видов:

• чугунные. Применяются крайне редко, так как отличаются высоким весом. Зато они практически не имеют аналогов по прочности. В частном строительстве такие изделия не применяют, но их можно увидеть на военных базах и прочих военных объектах;
• стальные лотки (нержавеющие и оцинкованные) немного уступают по прочности чугунным, но при выборе правильного размера и грамотной установке такие желоба служат не хуже. С другой стороны, они намного легче чугунных, а значит, проще в установке. Изделия применяются для обустройства парковых зон и дорог, где передвигаются легковые авто.

При выборе важно обращать внимание на толщину металла, а также на толщину защитного слоя, от чего напрямую зависит прочность и долговечность.

Бетонные и железобетонные лотки

Бетонные лотки широко применяются практически во всех сферах строительства, в т.ч. и в частном. Изделия производятся разного размера, они хорошо сочетаются с тротуарной плиткой.

Плюсы:

• высокая прочность, сравнимая с изделиями из чугуна;
• небольшая цена;
• долговечность;
• относительно несложный монтаж, даже несмотря на вес изделий;
• возможность использования при агрессивном составе стоков, правда, при покупке надо будет уточнить используемую марку бетона, так как отдельные из них могут буквально растворяться под действием некоторых веществ.

Минусы:

• вес, что усложняет транспортировку;
• чувствительность к ударам, потому транспортировку выполняют предельно осторожно;
• необходимость использования специального оборудования для нарезки.

Пропускная способность бетонных желобов средняя, так как материал имеет неидеально гладкую поверхность, и на ней постепенно могут оседать частицы грязи.

Полимербетонные лотки

Полимербетонные лотки сочетают в себе преимущества пластиковых и бетонных изделий, однако используются они редко, что связано с достаточно высокой стоимостью. Изготавливают изделия на основе пластика, песка и добавок.

Плюсы:

• гладкая внутренняя поверхность;
• долговечность до 30 лет;
• относительно небольшой вес (меньше, чем у бетона), потому транспортировка и монтаж облегчены;
• достаточная прочность и износостойкость.

Минусы:

• цена;
• необходимость специальной техники для монтажа.

Композитные водоотводные лотки

Композитные, а точнее композитобетонные, желоба – это более совершенная версия бетонных водоотводных лотков. В составе, кроме бетона, есть композитные добавки, которые позволяют получить материал с уникальными характеристиками.

Плюсы:

• небольшой вес и простота транспортировки;
• простой монтаж;
• высокая пропускная способность;
• долговечность выше, чем у бетонных аналогов;
• возможность проводить механическую чистку;
• устойчивость к низким температурам;
• антивандальные свойства.

Минусы:

• цена.

Водоотводы из стекловолокна (стеклопластика)

Одно из самых современных решений, которое обладает потрясающим набором преимуществ. Лоток производят на основе полистирола, который армируют стекловолокном. В отличие от обычных пластиковых желобов, которые рассчитаны на незначительную нагрузку, стеклопластиковые аналоги могут эксплуатироваться даже на загруженных дорогах, вблизи предприятий и складов.

Плюсы:

• универсальность. Лотки могут использоваться практически во всех сферах строительства, в т. ч. и в частном;
• минимальный вес и простота транспортировки;
• простота монтажа;
• долговечность;
• гладкая поверхность;
• устойчивость к перепадам температур, заморозке и разморозке;
• не очень высокая цена.

Минусы:

• по прочности все же уступает бетону, потому не может использоваться на площадках, где нагрузки будут максимальными (военные базы, аэродромы и т.д.).

Допустимая нагрузка

В зависимости от допустимой нагрузки на лоток они делятся на такие группы:

• А15 – лотки, которые монтируются в местах с невысокими механическими и ливневыми нагрузками. Подходят для придомовой территории в загородном доме, для садовых дорожек, спортивных площадок;
• В125 – более прочные изделия, подходят для монтажа вдоль дорог, по которым перемещаются легковые авто;
• С250 выдерживают еще более солидные нагрузки, могут эксплуатироваться в автосервисе и на автомойке;
• D400 – лотки, которые выдержат нагрузку от автомобиля любой тяжести, потому подходят для монтажа на любых дорогах, а также в промзонах;
• Е600 используются вблизи промышленных предприятий и складов;
• F900 – самые мощные лотки, которые необходимы для обустройства аэропортов и военных объектов.

Пластиковые лотки относятся к группе А15-С250, стекловолоконные – А15-Е600, а бетонные и чугунные изделия могут выдерживать максимальные нагрузки.

Что еще учесть при выборе?

Выбирая водоотводные лотки, также учитывайте следующее:

• пропускная способность, т.е. объем воды, которую система, включая водоотводные лотки, сможет принять и отвести за единицу времени. Чем больше лоток, тем выше пропускная способность. При подборе стоит учитывать интенсивность осадков в регионе, особенности территории (это придомовой участок, где обычно сухо, или зона перед автомойкой), площадь территории водосбора. Также важно учесть параметры выпусков в ливневую канализацию, чтобы водоотводы не оказались переполненными. Рассчитать пропускную способность лотков можно в специальных программах или, обратившись к специалистам;
• габариты лотка рассчитывают по формуле, учитывая объем осадков, площадь участка и коэффициент водоотведения, зависящего от типа покрытия;
• в зависимости от особенностей территории приобретаются универсальные (отводят большие объемы воды, часто используются в частном строительстве), износостойкие (справляются с отводом постоянно большого количества воды) или глубокие водоотводные лотки (оптимальны для низинных участков, отличаются повышенной пропускной способностью).

Особенности монтажа водоотвода

Справиться с монтажом водоотводных лотков на приусадебном участке можно своими силами. Вам понадобятся лопата, ведра, бетономешалка, молоток, ножовка, пила или болгарка. Технология монтажа следующая:

• нанесение разметки. Лучше располагать водоотводы в низинах, если таковые имеются на участке, а еще лучше – предварительно создать проект водоотводной системы;
• подготовка траншей по разметке. Глубина и ширина должна быть такой, чтобы лоток спокойно поместился в траншее. В водоотводной системе должен быть уклон, чтобы вода в лотках спокойно стекала в канализацию, а не застаивалась;
• после того, как траншеи готовы, их необходимо уплотнить. Некоторые используют для этого песок, который отличается превосходными дренажными свойствами. Если планируется установка пластиковых лотков, то в траншеи необходимо выполнить бетонное основание;
• лоток устанавливают на 0,5 см ниже уровня грунта, чтобы он не мешала свободному передвижению;
• стыки пластиковых лотков герметизируют при помощи силиконового герметика. Также необходимо тщательно загерметизировать глухую часть лотков. В комплекте, как правило, есть торцевая заглушка;
• желательно укрепить стенки пластикового лотка. Это делается при помощи все того же бетонного раствора;
• заключительный этап – монтаж решетки.

Водоотвод можно подключить напрямую к канализации, а можно предварительно установить пескоуловитель, если на площади водосбора много песка. Если все работы по расчету, выбору водоотводных лотков и их установке выполнены верно, то территория не будет страдать от осадков, а вы не будете знать, что такое глубокие лужи и поврежденное покрытие.

Статья написана для сайта remstroiblog.ru.

Лотки водоотводные пластиковые, бетонные в Краснодаре

Как известно, чтобы дом был хорошим и ухоженным, нужно следить за его состоянием. Многие хозяева загородных домов и участков встречают определенные трудности с отведением дождевой и талой воды от своего жилища. Причем первая – это ценный дар природы, который не хочется упускать. Ведь дождь помогает увлажнить почву, полить огород или сад.

Но также вода может принести массу неприятностей – таких как ее попадание на фундамент. Это потянет за собой разрушения фасадов и фундамента, сырость и грязь вокруг приусадебного участка. Дождевая вода может попадать на стену: в современных домах это не так опасно, но если дом старый – построенный, например, из самана – то это может существенно подпортить вид стены и ее устойчивость. При слишком близком расположении к грунтовым водам дом может дать неправильную усадку, или почва – просесть. А зачастую может произойти просадка фундамента, что приведет к трещинам на стене. Чтобы этого избежать, нужно правильно соорудить систему водоотведения.

Наша компания специализируется на продаже компонентов для точечных и линейных систем водоотведения: лотки водоотводные бетонные и пластиковые, решётки чугунные и стальные, дождеприёмники и пескоуловители, системы грязезащиты и экопарковка.

В частных домах чаще всего используют специализированные водоотводные лотки прямые и с внутренним уклоном, сделанные из пластика или бетона. Вода с крыш стекает в дождеприёмник или желоб, а потом по нему же отводится в канализацию, хотя некоторые практикуют отведение дождевой воды в специальные ёмкости для дальнейшего полива огорода или, например, в клумбы. Лотки водоотводные нужно монтировать таким образом, чтобы был минимальный уклон, для самотёка воды.

Системы водоотведения бывают:

1. поверхностные, то есть открытые (без решёток) или закрытые — с решётками из разных материалов;
2. точечные;

Чаще всего используют сочетания различных видов систем водоотведения, для наилучшего результата.

Вода, собранная после дождя через ливнёвый водоотвод, и другие осадки сливаются в систему водоотведения. После этого осадки попадают в канализацию. Размер лотков водоотводных зависит, как правило, от количества выпадаемых осадков и их интенсивности. Диаметра труб водоотведения должен также учитывать сезонную нагрузку. Система водоотвода должна находиться на глубине промерзания почвы от полуметра до метра под наклоном примерно 2 процента. Когда брусчатка или асфальт имеют место, есть смысл сделать весь отвод (из системы стока и с поверхности) в единый канализационный лоток.

Составляющие части водоотводных систем

Основа представлена водоотводными лотками, решетками и пескоуловителями. После установки водоотводной системы видны лишь решетки. Материалы, которые используют для монтажа водоотводных систем, это нержавеющая или оцинкованная сталь, чугун, пластик.

Решетка для водоотведения может быть с разным рисунком, в нашем интернет магазине самый большой выбор от двух ведущих производителей (Гидролика и Стандартпарк). Обычно лоток сделан из бетона или пластика, но в нашем каталоге есть лотки и из полимерпеска и полимербетона. Вокруг дома, приусадебного участка обычно устанавливают лотки, высота которых не меньше 10-15 см., а в качестве значения ширины, как правило, выбирают 10 см. Но для мест интенсивной нагрузки автотранспортом необходимо выбирать бетонные или пластиковые лотки большего размера и прочности.

Оставшаяся после дождя вода собирается в лотки, проходит по ним и попадает в пескоуловитель, который имеет корзину. При помощи корзины улавливается крупный мусор. Эти приспособления необходимо регулярно прочищать. Если есть возможность, хорошо бы установить также сифоны, которые будут предотвращать попадание плохих запахов из канализации наружу.

Нужно учитывать и климатические условия – например, в Краснодаре, Сочи и Краснодарском крае температура даже зимой не долго бывает минусовая. Из-за этого на желобах может накапливаться мокрый снег, что при легком морозе может стать серьезной преградой для отвода воды, ведь желоба чаще всего находятся в тени, а крыши могут быстро растопить снег под солнцем. Во избежание этого нужно иногда очищать водоотводные лотки от замерзшего снега.

Желоб пластиковый, желоб бетонный, желоб полимербетонный STANDARTPARK от Кровсистем

Водоотводные лотки — неотъемлемая деталь системы дренажа участка. Они представляют собой желоба, изготовленные из различных материалов, которые устанавливаются по границам участка и служат для сбора дождевой и талой воды и переправления ее в канализационную систему или, по крайней мере, подальше от дренируемого участка.

Системы поверхностного водоотвода из пластика — полностью изготовленные из повторно используемого полиэтилена высокой плотности, легко подвергаются вторичной переработке. Они прекрасно подойдут для дренажа участков частных домов, где практически не возникает механических нагрузок и система линейного дренажа необходима в большинстве случаев в отводе дождевой и талой воды от фундамента и кровли здания.

Достоинства пластиковых лотков

• малый вес, что до предела облегчает и упрощает монтаж;
• более высокие гидротехнические характеристики поверхности, увеличивающие пропускную способность лотков при той же величине поперечного сечения;
• практически неограниченный срок службы;
• лучшие характеристики ремонтопригодности;
• более простой уход и низкая цена.

Пластиковые желоба обладают высокой морозостойкостью, что позволяет использовать их в суровых климатических условиях России. Использование декоративных решеток позволяет вписывать пластиковые желоба в любой ландшафт.

Широкий ассортимент декоративных решеток из оцинкованной или нержавеющей стали, меди или чугуна позволит гармонично вписать водосток практически в любой ландшафт.

АССОРТИМЕНТ ПРОДУКЦИИ

Краткое описание пластиковых водоотводных лотков

Пластиковые водоотводные лотки длиной 1 м имеют П-образную или U-образную форму при высоте 55-195 мм. Технология формования лотков обеспечивает им простое соединение по прямой линии и под прямым углом с изделиями того же или другого типоразмера. Водоотводные лотки с решетками надежно защищены от попадания в систему крупного мусора, а от заиливания их предохраняют песколовки и сифоны. Пластиковые лотки изготавливаются в трех классах нагрузки: A (до 1,5 т/м2), B (до 12,5 т/м2) и C (до 25 т/м2). Лотки с минимальной нагрузкой предназначены для систем водоотвода в пешеходных зонах, изделия класса B выдержат любой легковой автомобиль. Поэтому пластиковые лотки являются идеальным решением для обустройства систем водоотведения частных усадеб как с технической, так и с финансовой точки зрения.

Бетон, а скорее фибробетон (бетон, армированный волокнами фибры) — самый популярный материал для производства водоотводных лотков для дренажных систем с высокой транспортной нагрузкой.

Бетонные лотки выдерживают нагрузки A, B, C, D, E (то есть от пешеходной дорожки до терминалов грузовых машин).

К недостаткам бетонных лотков можно отнести ограниченный срок службы и слабую морозостойкость. Также в сравнении пластиковыми дренажными каналами, бетонные водоотводные лотки подвержены заиливанию.

Преимуществом бетонных водоотводных лотков является их невысокая стоимость.

АССОРТИМЕНТ ПРОДУКЦИИ

Бетонные водоотводные лотки изготавливаются из высококачественного бетона, армированного волокнами фибры, которая придает им дополнительную жесткость. Они представлены в самом широком спектре размеров так, чтобы было возможно использовать их для любых целей. Как правило, бетонные водоотводные лотки можно использовать под любыми нагрузками (от А до Е или от 1,5 тонн до 60 тонн).

Главным преимуществом бетонных водоотводных лотков является их невысокая стоимость при высоких показателях прочности. К недостаткам можно отнести большой вес и связанные с этим сложности транспортировки и монтажа дренажной системы.

Наиболее дешевыми являются бетонные водоотводные лотки, но бетон подвержен разрушению вследствие многочисленных циклов замораживания/размораживания и имеет достаточно высокий вес, что заметно отражается на сметной стоимости работ.

Поэтому производители дренажных систем предложили рынку водоотводные лотки из полимербетона, которые совмещают в себе прочность бетона и долговечность полимеров. Полимербетонные лотки практически в два раза легче бетонных, также они имеют большую прочность на сжатие и воспринимают на себя большие нагрузки. Поскольку полимербетон имеет минимальное водопоглощение, полимербетонные лотки не боятся переходов через отметку в «0» градусов, и служат гораздо дольше традиционных бетонных.

АССОРТИМЕНТ ПРОДУКЦИИ

Благодаря своему составу, полимербетонные лотки устойчивы к агрессивным средам. Они имеют гладкую поверхность, и, также как и пластиковые лотки, обеспечивают наилучший ток воды, не вызывая засорение системы, при этом сохраняя максимальную прочность.

При правильном монтаже, полимербетонные водоотводные лотки могут эксплуатироваться более 30 лет.

Ливневая канализация, водосборники, лотки, решетки, трапы, канализационные люки

желоб для отвода воды, лотки

В регионах с повышенным уровнем осадков, после зимы и талого снега, частному дому необходима установка хорошей ливневой канализации. Большое количество воды подтапливает и разрушает фундамент здания, цоколь и нарушает теплоизоляцию. Кроме того, высокий уровень влажности провоцирует появление плесени и грибка, которые не безопасны для здоровья человека.

Ливневые желоба, лотки

Ливневые лотки и желоба собирают осадки с крыши и спускают их в сточную канаву. Они бывают трех видов:

Виды

• закрытые;
• открытые — чаще всего используются на загородных участках и в частных домах;
• комбинированные — включают элементы закрытого и открытого типов.

Ливневые желоба для системы линейного водоотвода https://331.com.ua/sistemy-lineynogo-vodootvoda обычно устанавливаются немного ниже уровня грунта. В них стекают все потоки воды, которые затем отводятся в канализацию. Это достаточно простая система, которая не требует больших затрат при установке.

Принцип действия системы водоотвода заключается в следующем: на крыше дома устанавливают главные желоба, воронки и трубы, которые собирают воду с крыши. Кроме них также должны быть установлены колодцы водосбора, дождеприемники и трубы к земле, по которым вода спускается в коллектор. Дополнительно устанавливаются фильтры, заглушки и сифоны.

При установлении системы важно определить правильный угол наклона элементов для того, чтобы вода стекала беспрепятственно.

Материалы для изготовления

В качестве материала для изготовления ливневых лотков часто используются камень или дерево. Однако сооружение лотка из природных материалов очень трудоемкое и намного проще купить готовое изделие из пластика или металла.

Металлические лотки производят из стали, алюминия или меди. Для защиты от коррозии на них наносят покрытие из полимера на одну или обе стороны. Относительно дешевым вариантом является оцинкованная сталь. Такой материал также при необходимости можно покрасить для лучшего сочетания с дизайном экстерьера дома.

Пластиковые системы выгодны тем, что стоят недорого, не поддаются коррозии, легко устанавливаются и долго служат.

Существуют также бетонные желоба. Они надежные, долговечные и не подвергаются коррозии.

Стоимость полной системы водостока

Полноценная ливневая система содержит следующие составляющие:

Компоненты ливневой системы:

• водосточный желоб — собирает воду для дальнейшей ее подачи в водоотвод и сточную трубу;
• угол желоба — применяется для того, чтобы изменить направление движения воды;
• канадка — устанавливается для того, чтобы отводить воду в трубу;
• водосточная труба — по ней вода стекает вдоль фасада здания;
• тройник — соединитель для труб, который собирает осадки в один сток;
• нижнее колено — крепится возле отмостки, предотвращает попадание воды на фундамент;
• водосборная воронка — собирает воду для ее слива в стояк;
• дренажный или водоотводный лоток — служит для вывода собранных осадков в канализацию.

Цена элементов зависит от того, из какого материала они изготовлены и кто производитель. Импекс-Груп предлагает компоненты для систем водоотвода и много других товаров для благоустройства дома и прилегающей территории по конкурентной цене.

Купить пластиковый лоток для воды с зеленой крышей, пластиковый лоток для воды с зеленой крышей Поставщики, производители, фабрики

Пластиковый лоток для воды с зеленой крышей Технические характеристики :

Арт. №	MP-B25A	MP-B25B	MP-B25C
Цвет	Светло-зеленый	Темно-зеленый	Черный
Размер (мм)	410x410x25	410x410x25	410x410x25
Вес (г / м2)	1900 г / м2	1900 г / м2	1900 г / м2
Материал	ПНД	ПНД	ПНД
Прочность на сжатие (кПа)	695 кН	565 кН	325 кН
Твердость	86	86	84
Канализация	85%	85%	85%
Пропускная способность по вертикали (см3 / с)	25 см3 / ю	25 см3 / ю	25 см3 / ю
Удержание воды (л / м2)	2. 6л / м2	2,6 л / м2	2,6 л / м2
Грузоподъемность	3200SQM = 1x20FT КОНТЕЙНЕР 6700SQM = 1x40FT КОНТЕЙНЕР 8450SQM = 1×40-ФУТОВЫЙ КОНТЕЙНЕР	3200кв.м = 1×20футовый контейнер 6700SQM = 1x40FT КОНТЕЙНЕР 8450SQM = 1×40-ФУТОВЫЙ КОНТЕЙНЕР	3200SQM = 1x20FT КОНТЕЙНЕР 6700SQM = 1x40FT КОНТЕЙНЕР 8450SQM = 1×40-ФУТОВЫЙ КОНТЕЙНЕР
Упаковка	30шт / пачка, 0.06м3 / пачка	30шт / пачка, 0,06м3 / пачка	30шт / пачка, 0,06м3 / пачка
MOQ	1x20FT КОНТЕЙНЕР	1x20FT КОНТЕЙНЕР	1x20FT КОНТЕЙНЕР

Пластиковые дренажные плиты LEIYUAN для замены дренажного слоя обработки галькой не только экономят время, силы и энергию, экономят инвестиции, но и снижают нагрузку на здание.Хорошая дренажная система для нормального использования и жизненного цикла гражданского строительства и здания играет важную роль. Длинная и короткая цилиндрическая Дренажная плита Зеленая Крыша и геотекстиль для образования дренажной системы, системы отвода воды, воды и дренажа.

Пластиковая дренажная доска легкий собственный вес, конструкция крыши не увеличивает нагрузку. 100% переработка, не вызывает вторичного загрязнения окружающей среды. Грузоподъемность на квадрат может достигать веса 80 тонн, что подходит для создания разнообразных ландшафтов.

Прочная дренажная пластина Применение:

Озеленение кровли

Опоры мостовидного протеза

Подземный

Дорога

Тоннели

Игровая площадка

Подпорные стены

Канализация полей для гольфа

Подъезды к пожарным машинам

Пожарные полосы

Багги для гольфа

Тележки

Современное производственное здание

Благородные жилые общины

Подъездные пути для автомобилей скорой помощи через поля

Характеристики и преимущества:

Легкий

Высокая прочность на сжатие

Защита от протечек

Доступны разные размеры

Экономия затрат

Водоотведение и хранение

Простая установка

Нет необходимости в дренаже

Снижает температуру поверхности вокруг здания

Подшипник с высокой нагрузкой 148. 58т / м2 без ограждения

Восполняет водоснабжение благоустроенных территорий

Уникальная и простая в использовании система блокировки

Способствует быстрому и отличному росту растений

Прочная конструкция выдерживает большие нагрузки

Удерживает минимум 76 л / м2 воды над ячейками.

Конструкция дренажной плиты прочности:

Прочность дренажных пластин Просмотр проектов:

Дренажная пластина Leiyuan Strength: хорошие характеристики воды, длительный срок службы！

Артикул:

Подробнее о продуктах Дренажная пластина см .: http: // www.greengrassgrid.com/drainage-plate_c4

Подробнее о Roof Greening Установка см .: http://www.greengrassgrid.com/roof-greening-installation_n10

Подробнее о компании Leiyuan см .: http://www.greengrassgrid.com/about-us_d1

VersiDrain 25P водозаборные и дренажные поддоны от Green Roof Technologies

Доступный сейчас от Green Roof Technologies, водоудерживающий и дренажный поддон VersiDrain 25P облегчает строительство обширных зеленых крыш для уменьшения теплового излучения от твердых поверхностей кровли.

Водоудерживающий и дренажный поддон VersiDrain 25P — это легкая и экономичная дренажная система, состоящая из ряда ячеек, которые служат как для хранения, так и для отвода воды в ландшафтных условиях.

Водоудерживающие и дренажные поддоны VersiDrain 25P, изготовленные из УФ-стабилизированного полиэтилена высокой плотности, способствуют росту более здоровых растений и сокращают частоту полива.

Уникальная конструкция этих дренажных систем позволяет эффективно отводить излишки воды, в то же время вода хранится в сети мини-резервуаров по всей орошаемой площади.В засушливые периоды водорастворимые питательные вещества, хранящиеся в ячейках водоудерживающего и дренажного лотка VersiDrain 25P, возвращаются в почву.

Ячейки в водоудерживающем и дренажном поддоне VersiDrain 25P соединены между собой каналами, которые позволяют воде течь между ячейками, а отверстия в каналах обеспечивают надежный дренаж в экстремальных условиях.

Высокая прочность на сжатие водоудерживающего и дренажного поддона VersiDrain 25P защищает гидроизоляционную мембрану и эффективно поддерживает вес питательной среды и растений.

Ключевые преимущества водоудерживающих и дренажных поддонов VersiDrain 25P:

• более здоровые растения
• снижение частоты полива
• устойчивость к почвенным химическим веществам и биологическим атакам
• непроницаемость для корней
• улучшенная защита гидроизоляционной мембраны.

Общие сведения о коммерческих водосточных системах | Д. К. Тейлор

20 мая 2020 г.

Вы знаете, что вода должна полностью стекать с крыши в течение 48 часов, но знаете ли вы, почему это происходит? На коммерческих и промышленных крышах может использоваться комбинация различных компонентов водоотвода. Если у вас есть проблемы с водостоком на крыше, полезно знать, что представляет собой каждый элемент и как он работает.

Одним из наиболее важных показателей способности вашей крыши отводить воду является не наличие какого-либо отдельного элемента крыши, а ее конструкция.Крыши с низким уклоном спроектированы и построены с достаточным уклоном для направления воды в водостоки и с крыши. Компоненты дренажа, размеры, расположение, количество и т. Д. Определяются на этапах проектирования, разработки и планирования перед новым строительством.

Дренажная система вашей крыши, вероятно, будет состоять из любого (или всех) из следующих компонентов.

Внутренние водостоки

Водостоки

Подобно тому, как работает слив в душе, внутренние водостоки также содержат водосток, который проходит внутри здания для отвода воды. Под крышей установлена ​​система труб. Кровельные водостоки обычно находятся на крыше около центра здания, но сертифицированный архитектор или инженер определит их размещение, оценив места на крыше, которые будут собирать больше всего воды. Ваш кровельный подрядчик может очистить от мусора и растительности зону дренажного поддона, дренажную чашу и дренажную корзину, но если сама дренажная линия забита, необходимо вызвать профессионального сантехника.

Дренажная корзина / купол / фильтр

Устанавливаемые на слив, а затем скрученные для фиксации в зажимном кольце, сливные корзины представляют собой фильтры, предотвращающие попадание крупной растительности и мусора во внутренние сливные трубы.При цене менее 100 долларов за каждую замену сливных корзин стоит небольшая часть того, что сантехник будет взимать за то, чтобы вытащить слив, если он был подкреплен. Они бывают самых разных форм и могут быть изготовлены из любого количества материалов — от чугуна до пластика. Если слив отсутствует, это сливная корзина, замените ее. Запасные части, тряпки, бутылки из-под газировки и т. Д., Оставленные рабочими с крыш, легко могут попасть в водосток с крыши.

Сверчки

Сверчки представляют собой изоляцию, сформированную или разрезанную на ромбовидные или перевернутые V-образные выступы, которые направляют воду в стоки (и предотвращают скопление воды между ними).Их часто устанавливают перед большими бордюрами и у стен парапетов, чтобы отвести воду в канализацию или водосток. В основном они используются на крышах с низким уклоном, но на крутом склоне также могут использоваться сверчки для изменения направления дренажа.

Дренажный поддон

Другой способ отвода воды к желобам на крыше — это поддон. Эти металлические пластины углубляют слив немного ниже уровня крыши, что необходимо, если в противном случае он был бы слишком высоким, чтобы быть эффективным.

Водоотвод по периметру

Щупы

Щупы — это водостоки по периметру, встроенные в стены парапета. При отсутствии внутренних водостоков (или если они заблокированы) шпигаты препятствуют тому, чтобы крыша задерживала воду, как ванна. Эти отверстия находятся на уровне поверхности крыши (или немного выше в случае вспомогательных / аварийных шпигатов) и позволяют воде стекать с краев крыши. Их можно использовать вместе с кондуктором, желобом или водосточной трубой.

Кондукторная головка

У них много названий (например, сборный ящик, коллекторная головка, водосточная головка, водосточная коробка и т. Д.), они работают одинаково. Это уловители, как правило, из листового металла.

Водосточные желоба и водосточные трубы

Водосточные желоба представляют собой горизонтальные металлические карнизы. Они направляют воду, скатывающуюся с крыши, в водосточные трубы и подальше от здания. Для эффективной работы они должны быть установлены чуть ниже линии крыши, достаточно большими для объема воды и очищенными от мусора. Вертикальные трубы, известные как водосточные трубы, несут воду с крыши на уровень земли. Убедитесь, что вода может течь свободно, и что они закреплены.Не пренебрегайте обслуживанием!

Работайте с D. C. Taylor Co. для ваших коммерческих кровельных нужд

У нас более 70 лет опыта в предоставлении инновационных кровельных услуг. Ознакомьтесь с полным списком наших кровельных услуг и найдите ближайшего к вам представителя D. C. Taylor Co., чтобы начать работу.

Свяжитесь с нами сегодня, чтобы начать работу с ценой

Hydropack — Vegetal i.D USA

Hydropack — продукт 20-летнего опыта в области создания «зеленых» кровель. Это универсальный укладчик для зеленых крыш, который легко укладывается и обеспечивает 95% растительного покрова со дня установки.Наша запатентованная система устойчива и требует минимального обслуживания практически в любом климатическом регионе.

Характеристики гидропакета

• Hydropack содержит все компоненты многослойной системы с дренажем, фильтром и слоями подложки, которые специально разработаны для условий крыш.
• Предназначен как для плоских, так и для скатных крыш (уклон до 200%)
• Hydropack включает в себя постоянные водохранилища для максимального удержания ливневой воды и минимизации потребностей в орошении.Эта система делает Hydropack идеальным практически для любого климатического региона.
• Поддоны с предварительной вегетацией доставляются с охватом не менее 95% и могут быть доставлены на объект всего за 2 недели
• Смеси для растений, начиная от устойчивых и не требующих особого ухода стандартной смеси до полностью индивидуализированной смеси
• Hydropack разработан для работы как живой асфальтоукладчик, и в результате получился продукт, который легко и быстро установить

• Наша комплексная система и тщательно подобранная растительная смесь создают продукт, который одновременно эстетичен и отличается неприхотливостью в обслуживании.

Hydropack: единственный поддон для зеленой крыши с отметкой 0.Резервуар для воды 4 дюйма

Каждый модуль содержит все необходимые компоненты для успешной системы зеленой крыши: дренажный слой, фильтр, слой субстрата, специально адаптированный к условиям крыши, слой растительности и, конечно же, специальный водный резерв.
Поперечное сечение гидропака

1. Основание защищено от стоячей воды.
Слой субстрата имеет толщину около 3 дюймов и защищен от стоячей воды дренажным слоем. Слой фильтра на дне субстрата предотвращает вымывание почвенной среды за пределы лотка, обеспечивая при этом высокое удержание воды в системе с малым весом.Поднос Hydropack разработан Vegetal i.D. выдерживать условия на крыше. Он обеспечивает оптимальное сочетание проницаемости, водоудержания и долговечности.
2. Избыточная вода удаляется эффективно.
Каждый лоток для зеленой крыши Hydropack имеет 47 дренажных отверстий на квадратный фут для эффективного удаления лишней воды.
3. Эффективное использование дождевой воды
Поддон Hydropack имеет постоянный резервуар, расположенный в нижней части поддона, для отвода дождевой воды на крышу. Избыточная дождевая вода собирается в 1.2-дюймовый запас воды, в котором хранится 0,22 галлона воды на квадратный фут, который со временем может поглощаться растительностью в процессе капиллярного орошения.
4. Вода и питательные вещества распределяются между лотками.
Вода равномерно распределяется по всей крыше с помощью эффективной запатентованной системы соединений, которая позволяет разделить воду и питательные вещества между лотками для зеленой крыши.

Hydropack подходит как для плоских, так и для крутых крыш

Благодаря естественному обрамлению и универсальной системе Hydropack хорошо подходит для крутых склонов с уклоном до 200%.Благодаря системе крепления Acropack каждый поддон можно надежно прикрепить к крыше, не пробивая кровельную мембрану. Наши решения и методы были разработаны нашей группой исследований и разработок с учетом более чем 20-летнего опыта проектирования и строительства систем зеленых крыш.

Поставляется с 95% покрытием для установленной зеленой крыши в день установки

Hydropack производится и монтируется Vegetal i.D. в нашем питомнике в северной части штата Нью-Йорк.В отличие от других производителей, которые передают выращивание своей растительности другим питомникам, Vegetal i.D. поддерживает контроль качества каждой проданной тарелки, что обеспечивает немедленное покрытие растений не менее 95% в день установки. С овощами i.D. Вы можете оставить растения нам и быть уверенными, что ваш проект зеленой крыши всегда будет успешным.

Hydropack доступен в 3 различных растительных смесях

Hydropack доступен в 3 различных смесях растений; Стандартный микс, Акцентный микс и Пользовательский микс.Для получения дополнительной информации о конкретных смесях растений щелкните здесь.

Hydropack устанавливается быстро и легко

Hydropack размещается непосредственно над гидроизоляционной мембраной крыши, и его можно легко разрезать, чтобы приспособить его к объектам уникальной формы. Благодаря своей универсальной конструкции, Hydropack можно легко снять, чтобы он соответствовал новым планировкам крыши или для решения проблемы с гидроизоляционной мембраной.

Технические характеристики гидропакета

Hydropack изготовлен из 100% переработанного полиэтилена высокой плотности и фильтра из полиэфирного волокна.

	Номинальные размеры на единицу произведенной продукции	2 фута x 1,3 фута x 4 дюйма	600 x 400 x 100 мм
Материал	Лоток	черный 100% HDPE от крышек от бутылок
	Фильтровальная ткань	Нетканый материал 3 унции.кв. футов	Нетканый 100 г / м 2
	Среда для выращивания	FLL совместим, адаптирован для Северной Америки
	Растительность	Стандартный / Акцентный / Пользовательский
Вода	Запас воды (ASTM E2398)	0,22 галлона на кв. Фут	9 литров / м 2
	Коэффициент стока (исследования UWM)	0,3 в среднем
	Удержание осадков	1.3 дюйма	33 мм
	Макс. задержка воды (ASTM E2397)	0,83 галлона. за кв. фут	34 л / м 2
Дренаж	Количество дренажных отверстий	47, 3/8 дюйма на кв. Фут	500, 9 мм отв. / М 2
	Дренажный зазор над мембраной	1,2 дюйма	30 мм
Масса	Сухая масса (ASTM 2397)	15 фунтов.за кв. фут	75 кг / м 2
	Масса полного насыщения, собственная нагрузка (ASTM 2397)	22 фунта. за кв. фут	108 кг / м 2

Все, что нужно знать о водоотводе балкона

Каковы правила строительства водостока на балконах в Великобритании?

Строительные нормы и правила требуют, чтобы дождевая вода отводилась с крыши здания.

h4 четко не указывает, считаются ли балконы частью «крыши», поэтому этот вопрос подлежит индивидуальной интерпретации.Разные клиенты и разные инспекторы строительного надзора имеют собственное мнение о том, что требуется для соблюдения нормативных требований.

Раздел 1

Имеется таблица, показывающая, что на крышах площадью менее 6 м2 дренаж не требуется, в то время как на крышах большей площади требуется. Некоторые интерпретируют это как то, что балконы площадью более 6 м2 требуют дренажа к розетке. Другие интерпретируют это как применимое только к крышам, а не к выступающим балконам.

Раздел 1.13

Описывает «Системы сброса карнизов», в которых вода капает с края, с учетом определенных перечисленных соображений, в первую очередь необходимости защиты людей, использующих дверные проемы ниже, и необходимости защиты ткани здания от проникновения воды.

Требует ли NHBC дренаж балкона?

Согласно руководству NHBC «Скатная крыша», в разделе 7.2.22 говорится, что дренаж должен быть обеспечен на балконах, площадь которых составляет 6 м2 или более. Однако в руководстве также указывается, что следует рассмотреть возможность отвода воды на балконы меньшего размера.

NHBC содержат раздел 7.1, озаглавленный «Плоские крыши и балконы». Это руководство является немного более конкретным, чем Утвержденный документ, поскольку в нем используется слово балкон в нескольких местах, но оно все еще открыто для различных интерпретаций.

В таких пунктах, как 7.1D8, руководство проводит различие между «балконами, выполняющими функции крыш». Таким образом, балконы, не выполняющие функции кровли, не имеют таких же требований, но это четко не указано.

Пункт 7.1

D9 гласит, что «балконы должны иметь достаточный отвод дождевой воды в подходящий водосток». В нем не подробно описывается, что представляет собой подходящий водосток. Далее говорится о «кумулятивном эффекте сброса воды с нескольких балконов в вертикальном положении».Это ясно указывает на то, что NHBC ожидает, что в некоторых случаях вода будет сбрасываться в открытую среду, а не в РВП.

В руководстве также есть замечание, что «Открытый решетчатый балконный настил должен стекать в сторону от жилого помещения». Это открыто для интерпретации.

Приложение 7.1

D посвящен дренажу балконов и показывает 3 типовых участка. Однако все это бетонные балконы с бортами, которые могут задерживать воду и образовывать пруд, что не актуально для металлических балконов.Ни в одном из разделов не рассматривается, как следует осушать металлические балконы. Публикация NHBC в феврале 2010 года объясняет, что на чертежах показан бетон, поскольку «он потенциально труднее соответствовать принципам, чем отдельно стоящие балконные конструкции (обычно построенные из стали)». Это означает, что требования к металлическим балконам менее обременительны, поскольку существует меньший риск проникновения воды, но никаких подробностей не приводится.

Раздел 7.2

D15 гласит: «На крышах площадью более 6 м2 должны быть водосточные желоба и водосточные трубы».Здесь не упоминаются балконы.

Каковы основные факторы при принятии решения о дренажном канале балкона?

1. Стоимость

Балконы со свободным сливом — самые низкие по стоимости. Добавление поддона для сбора капель обычно добавляет около 10%. Добавление положительного дренажа к трубе дождевой воды (RWP) обычно добавляет еще 25%, а также значительно усложняет конструкцию.

2. Внешний вид

Балконы со свободным дренажем обычно выглядят довольно индустриально, поскольку их конструкция и настил обычно видны, если смотреть на здание.Добавление поддона / поддона для сбора капель значительно улучшает внешний вид. Добавление RWP обычно является визуальным недостатком, если только он не может быть встроен в фасад, что добавляет сложности. Кроме того, балконы, стекающие в водопроводную трубу, должны быть значительно глубже, чтобы на них можно было разместить трубопровод, что сделает их более массивными.

3. Безопасность

При наличии балконов со свободным сливом существует риск пролить горячую жидкость на балкон и упасть через щели на жителей, находящихся внизу.Поддон для сбора капель снижает этот риск за счет слива воды к краю балкона. RWP полностью исключает риск.

4. Окраска фасадов

Все ситуации будут отличаться, но с балконами со свободным сливом существует повышенный риск того, что вода будет стекать по опорным кронштейнам и стекать по фасаду, повышая вероятность образования пятен. Положительный дренаж может снизить этот риск.

Другие моменты, которые следует учитывать при выборе варианта водоотвода на балконе

Если балконов нет, дождевая вода падает прямо на землю или стекает по фасаду. Добавление в здание выступающих балконов со свободным дренажем не увеличивает количество дождя, достигающего земли.

Некоторым жителям нравится думать о балконе как о крытом помещении для хранения вещей, где предметы не слишком намокают. Другим жителям нравится думать о балконе как о саде под открытым небом, где можно выращивать растения, а дождевая вода приветствуется.

В качестве поверхности обычно используются рифленые террасные доски. Опыт показал, что большая часть дождевой воды, попадающей на настилную доску, будет стекать по канавкам и стекать с конца доски.По этой причине, как правило, лучше укладывать настил параллельно линии здания, в противном случае может быть значительное количество воды, капающей рядом с фасадом, что повысит риск появления пятен или проникновения воды.

Стек балконов можно сравнить с деревом. Когда начинается дождь, балконы (например, листья и ветки) задерживают и собирают воду, поэтому вы будете меньше промокать, стоя под ними, чем стоя на открытом воздухе. Однако, если дождь будет продолжаться, в некоторых местах начнет капать вода, причем не очень равномерно.После того, как дождь прекратится, вода еще некоторое время будет капать, как с дерева.

Забор воды с выступающих балконов обратно внутрь ограждающей конструкции здания на РВП создает риск попадания воды, если что-то пойдет не так или заблокируется. Некоторые клиенты считают, что дренаж к краю капельницы, следовательно, является более удовлетворительным долгосрочным решением, чем слив в RWP.

Дренажные системы для плоских крыш «большой тройки»

В отличие от двускатных, шатровых, двухскатных или слуховых крыш — а также их аналогов с аналогичным скатом — плоские крыши не отрываются автоматически от воды под действием силы тяжести.Вместо этого они будут собирать воду без надлежащей дренажной системы. Если вы не позаботитесь об оптимизации потока воды и таяния снега с плоской коммерческой крыши, вы столкнетесь с некоторыми проблемами.

Проблемы с плохим дренажем плоской крыши

Плохой дренаж может вызвать множество проблем. Сюда могут входить:

• Сбор листьев и мусора, задерживающих воду
• «Плотность» воды, которая может коробить крышу или способствовать росту растений
• Разрушение герметика и смолы, разрушающее уплотнения в крышных системах
• Обледенение зимой, которое может увеличить нагрузку на крышу
• Напряжение конструкции
• Утечки в дымоходах, мансардных окнах и вентиляционных трубах

К счастью, есть решения для водостока на плоской крыше.Если вы подрядчик или консультант, пытаясь найти лучший подход к плоской крыше, давайте поговорим о решениях по водоотведению плоских крыш из Большой тройки. Таким образом, вы можете ознакомиться с каждым подходом и принять лучшее решение для вашего здания и клиента.

Сливы

Водостоки, также называемые внутренними водостоками, представляют собой базовую систему водоотвода, подобную той, что вы можете найти в душе. Эти водостоки расположены так, чтобы вода собиралась вокруг них (обычно это центральное место на крыше), а затем стекала по трубам под крышей и выводилась из здания.Преимущества этой системы бесчисленны, в том числе тот факт, что трубы практически никогда не нуждаются в замене из-за защиты со стороны крыши и стен, а также тот факт, что вы можете отказаться от водосточных желобов и водосточных труб.

Однако внутренние стоки необходимо регулярно чистить, поскольку их засорение листьями или другим мусором будет способствовать скоплению воды. Однако вы можете получить специальный фильтр, посоветовавшись со специалистом по решениям на крыше.

Желоба

Проблема с отсутствием желобов и просто с тем, чтобы вода стекала прямо с крыши, заключается в том, что она в конечном итоге будет стекать по сторонам здания и собираться возле фундамента.Это плохо влияет на структурную целостность здания и со временем может привести к разрушению стен и других систем. Водосточные желоба используются для сбора воды в поддоны по краю крыши, а затем отводить ее через водосточные трубы, направленные в сторону от здания. Их основным недостатком является то, что их нужно держать подальше от мусора, иначе они заблокируются и перестанут работать.

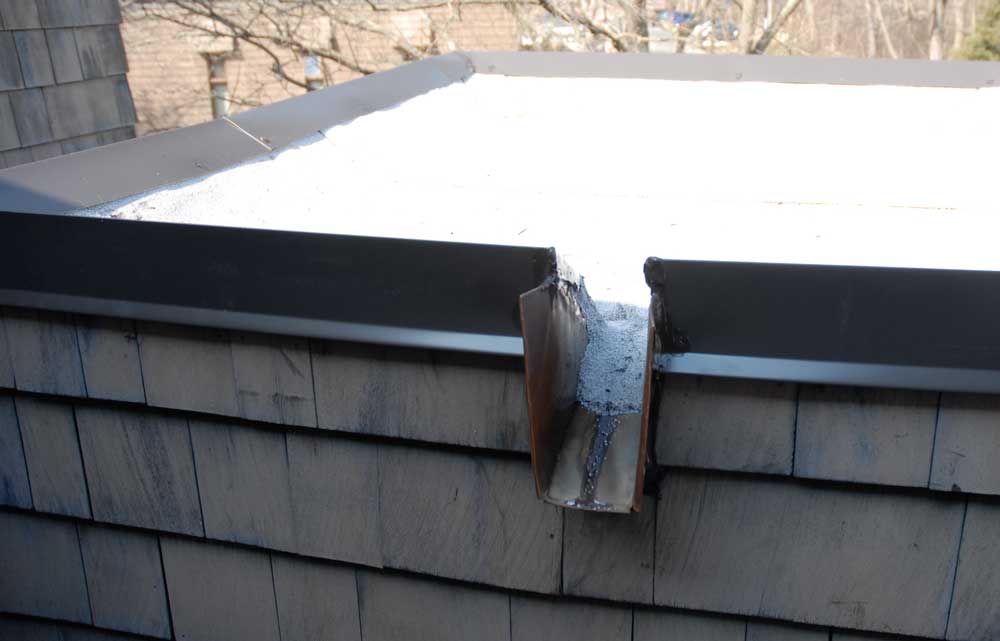

Щипцы

Scuppers работают как водосточные желоба: они собирают воду и отводят ее от крыши и стен здания.Они делают это, создавая отверстия в парапетных стенах крыши, через которые вода льется в водосточную трубу и затем отводится от стен и фундамента здания. Они обычно используются, когда крыша здания расположена над цветочными клумбами, и вода может быть направлена ​​прямо в них.

Хотя шпигаты — очень полезные конструкции, их основным недостатком является то, что они не так хорошо работают на плоских крышах, как на скатных. Они также плохо справляются с таянием снега, хотя довольно эффективны во время сильного дождя.Как и водостоки и водостоки, они должны быть очищены от листьев и мусора.

Если вы ищете качественные водоотводящие решения, которые защитят крышу, над которой вы работаете, вы, скорее всего, найдете среди этих трех подходящее. Хотя ни один из них не идеален, все они приносят разные преимущества, гарантируя, что вы сможете найти дизайн, который вам подходит.

Центр CE — Зеленые крыши: сочетание синего и серого

Слои дренажа

Следующий (и самый важный) слой материала, который вам нужно знать при сборке зеленой крыши, — это дренажный слой.Мы часто видим, что зеленые крыши описывают одним из двух способов:

• По глубине почвы (обширная или мелкая, с низинными растениями, по сравнению с интенсивными, или относительно глубокая, с более крупными растениями)
• По способу установки сборки (встраиваемая или модульная, на лотках)

Учитывая, что основная функция зеленой крыши — это управление дождевой водой, средства, с помощью которых она отводит и накапливает воду, являются более подходящей формой классификации. Хотя приведенные выше дескрипторы являются законным способом охарактеризовать зеленую крышу, они не говорят о ее функциях.

Дренажная система — истинная основа зеленых крыш. Дренаж относится к способности сборки зеленой крыши перемещать воду не только вниз, но и вбок по крыше во время сильного дождя. Грунт для зеленых крыш создается из натуральных материалов, но в нем очень мало органических веществ из-за склонности органических материалов к разложению со временем. Поэтому плохо держит воду.Таким образом, этот дренажный слой стремится улавливать и удерживать воду во время штормов, сохраняя ее доступной для растений и уменьшая объем воды, попадающей в ливневые стоки в процессе.

Хотя мы в некоторой степени рассмотрели важность управления дождевой водой, стоит отметить, что обеспечение доступа растений к воде является более сложной задачей, чем вы думаете, потому что зеленые крыши, как правило, сохнут быстро и неравномерно. На многих крышах есть микроклимат, ветер по внешнему краю здания, тени, отбрасываемые переборками и другими зданиями, солнечные отражения от близлежащих окон и «тени дождя», вызванные близлежащими высокими конструкциями, блокирующими дождь, могут вызывать разницу во влажности почвы.Крыши с низким уклоном обычно имеют уклон 2%, поэтому вода будет двигаться к водостокам и собираться рядом с ними. В результате в одних частях крыши слишком много воды, а в других ее недостаточно, что делает выгодным наличие механизма не только для хранения воды, но и для ее перемещения.

В дренажном слое используются четыре основных типа материалов: формованный дренаж, листы сцепления, гранулированный материал и структурный дренаж. В следующем разделе мы подробно рассмотрим каждый из них.

1. Литой дренаж

Эти похожие на вафли материалы пластикового дренажного слоя с выступами обычно бывают одной из двух форм: дренажные пластины (которые продаются в виде полужестких листов, упакованных плоско и требующих использования отдельной фильтрующей ткани) и дренажные коврики ( которые представляют собой гибкие композитные материалы, упакованные в рулоны с фильтрующей тканью с одной или обеих сторон).

Существует четыре основных типа дренажных материалов, используемых в строительстве зеленой крыши: листы с выступами, листы с переплетением, гранулированный материал и структурный дренаж.

Дренажные плиты, как правило, являются более эффективным вариантом из двух, поскольку они трехмерны сверху и снизу. Чашечки наверху действуют как миниатюрные резервуары во время сильных дождей, когда вода протекает через слой почвы, через ткань фильтра и попадает в изогнутый лист. Это одновременно выполняет функцию управления водными ресурсами и делает воду доступной для корней растений. По мере испарения вода в конечном итоге возвращается обратно в слой почвы. Они доступны разной высоты для разной вместимости и предлагают разные боковые скорости потока в зависимости от ширины каналов между чашками.Чем больше чаша, тем меньше боковой поток, и наоборот.

Дренажные плиты имеют хороший «листовой поток» или боковой поток воды к дренажам, поскольку их геометрия включает в себя каналы, по которым избыток воды может легко перемещаться к дренажам без поддержки. Эти плиты обычно могут обеспечить отличный дренаж во время проливных дождей или при перекачивании стоков с других частей крыши. Их конструкция также гарантирует, что над пластиной всегда будет воздушный слой даже во время сильнейших штормов, позволяя корням растений оставаться здоровыми.

Дренажные плиты необходимо при установке перекрыть, чтобы создать монолитный дренажный слой. В идеальном мире без теплового расширения и сжатия, без движения зданий, без ветра, без цикла замораживания / оттаивания и без роста / изменения растений, нет необходимости размещать дренажные пластины друг на друге; но на самом деле существует ряд физических сил, постоянно пытающихся раздвинуть эти материалы. Любое движение может привести к перемещению почвы вниз к гидроизоляционной мембране, потенциально вызывая истирание, эрозию и нарушение дренажа.Таким образом, поддержание этого монолитного дренажного слоя имеет первостепенное значение.

Хотя дренажные плиты имеют много преимуществ, они, как правило, дороже дренажных матов; требуют больше труда для установки; и требуют отдельной фильтровальной ткани, что заставляет некоторых подрядчиков, стремящихся оптимизировать работу, вместо этого выбирать дренажные маты.

Листы с выступом или «формованный дренаж» обеспечивают встроенный накопитель воды через формованные чашки в материале. Они делятся на дренажные плиты и дренажные маты.

Дренажные коврики плоские наверху с чашками, размещенными по всей поверхности листа. Хотя эти чашки способны улавливать воду, после того, как чашки дренажного коврика наполняются, вода может стекать только через небольшие отверстия, расположенные между чашками, подвергая корни стоячей воде и перекрывая им доступ воздуха во время сильных дождей. Вода, скопившаяся на листе, будет двигаться в боковом направлении к водостоку на крыше, но ему будет трудно делать это плавно из-за корней и присутствия почвы над дренажным слоем.Это может привести к замораживанию / оттаиванию в холодные месяцы, способствуя образованию ледяных блоков на крыше, которые расширяются и сжимаются, вызывая тепловое движение там, где это нежелательно. Результатом может быть разделение слоев кровли, что приведет к перемещению почвы вниз к гидроизоляционному слою, где это может вызвать истирание и другие проблемы.

Несмотря на то, что они обеспечивают сильный поток листов, формованные дренажные материалы не могут перемещать воду в своих стаканах по крыше за счет капиллярности из-за своего твердого пластичного состава.Вода, находящаяся в чашках, доступна только для почвы и растений непосредственно над чашей или в пределах нескольких дюймов от нее и недоступна растениям, находящимся дальше.

2. Дренаж запутывания

Вторая категория материала дренажного слоя — дренаж запутанный. Листы с переплетением выглядят как грубая стальная вата (хотя они и сделаны из пластика), и они обеспечивают от хорошей до очень хорошей текучести листа, в зависимости от толщины слоя и плотности переплетения. В то время как литые дренажные системы превосходят листы с переплетением в категории листового потока, дренаж с запутыванием имеет некоторую способность перемещать воду за счет капиллярного действия, в то время как литой дренаж не может, что помогает смягчить проблему перепада влажности почвы на крыше.

Подрядчики, как правило, получают удовольствие от работы с дренажем для запутывания, потому что он легко выкатывается и прост в установке. Владельцы зданий также любят листы для запутывания, потому что они относительно недороги (хотя и немного дороже, чем литые дренажные материалы). Запутанный дренаж также обеспечивает лучшую аэрацию ниже корневой зоны, чем формованные дренажные слои.

Стоит отметить, что листы с переплетением практически не обладают способностью удерживать воду, если только они не объединены с цельным или отдельным матом, удерживающим влагу.Влагоудерживающие маты — это толстые промышленные войлочные геотекстильные материалы, которые впитывают воду (как вы можете себе представить), но многие из них также рассчитаны на максимальную капиллярность. Эти коврики могут быть разной толщины, но все они:

• Поглощение воды
• Перемещение воды за счет капиллярности
• Можно штабелировать для увеличения запаса воды
• Предлагаем защитные качества (сопротивление проколам, прочность на разрыв)
• Может быть оптимизирован для достижения идеальной производительности в зависимости от потребности

Дренаж для запутывания может не иметь такого же уровня потока листа, как формованный дренаж, но его проще установить и он обеспечивает некоторую степень капиллярности.

3. Гранулированный дренаж

Природный гранулированный дренажный материал состоит не из гравия, а из вспученных сланцевых гранул, которые были обожжены в печи при температуре в несколько тысяч градусов по Фаренгейту, прежде чем «лопнуть», как попкорн, и расшириться в 10–20 раз по сравнению с первоначальным размером. Версия сланца с «вспучиванием» является очень пористой, что позволяет естественному поглощению дождевой воды гранулами сланца, а также обеспечивает хороший дренаж. Гранулированные дренажные материалы способны самостоятельно перемещать воду за счет капиллярного действия, хотя обычно они сочетаются с влагоудерживающими матами, чтобы удерживать воду на месте достаточно долго, чтобы естественным образом перемещать ее с более влажных нижних уровней конструкции кровли на более сухие верхние уровни.Он также обеспечивает благоприятную среду для роста корней.

Гранулированный дренажный материал состоит из пористого расширенного сланца, который может поглощать воду и обеспечивать хорошую среду для роста корней.

Из-за того, что этот материал поглощает воду, а не просто хранит ее, как другие материалы, гранулированный дренаж не может хорошо справляться с поступающими стоками. Он также не обладает хорошей текучестью листа и не имеет тенденции к быстрому стеканию. Чтобы вода могла течь туда, где она должна идти, подрядчики часто устанавливают щелевой канал (или дренажный канал) в слое гранулированного дренажного / капиллярного мата для хранения зеленой крыши.Во время сильного дождя возникает перепад давления между водой в дренажной среде и воздухом в щелевом канале, поэтому вода будет попадать в канал через сеть дренажных каналов, а затем направляться в водосток на крыше. коробка. Трубы защелкиваются на этих пористых водосточных коробах, которые расположены поперек крыши и позволяют воде стекать с крыши, не допуская попадания мусора в водостоки.

Дренажные каналы организованы в сети, которые смягчают медленный поток в гранулированных дренажных слоях и направляют воду в водостоки кровли.

Гранулированный дренажный материал обычно наносится на крышу из гигантского мешка, который обычно подвешивается с помощью крана. Он открывается и перемещается, выливаясь на уже установленные капиллярные маты, где бригада монтажников распределяет его. Как только он будет равномерно распределен, поверх дренажной среды добавляется 2 или более дюймов фильтрующей ткани, затем добавляется почва / среда для выращивания и растения. Готовый продукт может выглядеть примерно как Рисунок 6 .

Что делает Рисунок 6 «голубой крышей», так это его способность полностью накапливать воду, уменьшая сток дождевой воды и обеспечивая источник воды для растительности.Вода хранится под мощеными участками, которые менее подвержены испарению из-за защиты от солнца, и затем может переноситься через капиллярные маты в участки с растительностью, действуя как резервуар для жизни растений. Преимущества этого типа установки гранулированного дренажа / капиллярного хранилища включают непрерывный дренажный профиль через крышу, отличное хранилище и прочную биологию почвы / растений из-за наличия воды. Недостатки заключаются в том, что он не может хорошо справляться с поступающими стоками, требует более высоких затрат на рабочую силу, чем некоторые другие методы (хотя материальные затраты аналогичны), и в случае утечки необходимо удалить больше перегрузки.

Рисунок 6

На этой зеленой крыше гранулированный дренажный материал устанавливается под слоем почвы и фильтровальной тканью. Вода может перемещаться из-под брусчатки на засаженные участки за счет капиллярного действия.

На рис. 7 показан еще один пример кровли для гранулированного дренажа / капиллярного хранилища, хотя этот служит немного другой цели. Вместо брусчатки, сохраняющей водоснабжение, эта зеленая крыша улавливает и задерживает сточные воды, поступающие с более высокого нерастительного участка кровли.Вода стекает в водосточные трубы слева во время штормов, демонстрируя, что зеленые крыши могут помочь контролировать сток дождевой воды даже за пределами их фактического следа.

Рисунок 7

Эта крыша для гранулированного дренажа / капиллярного накопителя улавливает сток дождевой воды с более высокой, не покрытой растительностью части крыши, прежде чем она попадет в водосток с крыши.

4. Строительный дренаж

Четвертая форма дренажа — это то, что можно назвать «структурным дренажом». Эти сверхпрочные конструкции обычно изготавливаются из твердого пластика, который выдерживает нагрузки, создавая при этом пустоты, которые вода может заполнять и легко стекать.Они могут быть сотовыми или напоминать пластиковый ящик по конструкции, и их ключевым признаком является то, что они в основном состоят из пустот, обеспечивающих отличные дренажные характеристики, сохраняя при этом воздушный слой для корней растений.

Конструкционные водоотводные конструкции бывают низкопрофильного и высокопрофильного. Низкопрофильные версии, такие как та, что слева на рис. 8 , стоят меньше квадратного фута, чем высокопрофильная версия справа, но эти два варианта служат разным целям.Низкопрофильный конструкционный дренажный материал разработан специально для легкого дренажа, практически не обеспечивая складских помещений. Высокопрофильный материал может стоить дороже за квадратный фут, но он разработан для обеспечения значительного накопления воды. Следовательно, он предлагает более низкую стоимость единицы объема хранилища.

Рисунок 8

Конструкционный водоотвод бывает низкопрофильным и высокопрофильным. Низкопрофильная версия стоит меньше, но предназначена исключительно для дренажа. Высокопрофильная версия хранит значительное количество воды.

Структурные водоотводные конструкции имеют одинаковую площадь основания и доступны в различных размерах и высотах. Для справки: изображенный на фото низкопрофильный дренажный материал имеет высоту всего 1 дюйм, но обеспечивает отличный боковой поток воды, тогда как высокопрофильная версия справа на рис. 8 больше похожа на 4 дюйма в высоту и может легко вместить 3 или более дюймов воды за раз. Его также можно штабелировать, чтобы обеспечить еще большие возможности хранения воды.

Мы часто видим, что такое скопление происходит ближе к водостоку, где вода стремится к пруду, а крыши наклонены вниз.Конструктивная высота дренажной среды постепенно увеличивается ближе к дренажу, поддерживая и выравнивая ростовую грядку на поверхности зеленой крыши, обеспечивая при этом необходимое хранение воды возле дренажа. На рис. 9 показан пример такой установки: глубина дренажной среды в дальнем правом углу может составлять 3 дюйма, в то время как глубина среды в крайнем левом углу, возле дренажа, больше примерно 6 дюймов, что соответствует глубине залегания в этой области.

Пондинг — это метод, который можно использовать как с узлами гранулированного дренажа, так и с узлами структурного дренажа.В любом случае вся зеленая кровля в сборе расположена поверх водосточной мембраны, которая функционирует как ванна. Пондинговая мембрана наполняется водой, затем часть хранится в дренажной среде, а остальная часть сливается через стояк. Как вы можете видеть на рис. 9 , область между водозаборной мембраной и отверстием стояка погружена под воду, что позволяет хранить больше воды для доступа к установке. Большая разница между использованием гранулированной среды и структурированной дренажной среды для прудов состоит в том, что гранулированная среда занимает много места, удерживая, возможно, только 25–35 процентов толщины дренажного слоя в воде, в то время как структурный дренаж имеет столько пустот, что может удерживайте глубину скопившейся воды, близкую к глубине фактического дренажного слоя.

Рисунок 9

Глубина структурного дренажа часто постепенно увеличивается по мере того, как они устанавливаются ближе к водосточной трубе, чтобы обеспечить скопление воды и поддержание ровной поверхности на наклонной крыше.

Структурированный дренаж также можно сочетать с пьедесталами, которые предназначены для удержания бетонных плит на крышах домов. В зависимости от требований к высоте ваших несущих материалов под тротуаром, конструкционные дренажные материалы или пьедесталы могут оказаться более экономичным вариантом для создания пруда и поддержания структурной целостности пешеходных дорожек.
