Сливы для крыши пластиковые монтаж – Правила обустройства слива для крыши высокой эффективности, особенности подбора материалов и проведения работ

В зависимости от материала изготовления слива с крыши, возникает ряд особенностей монтажа.

При создании сливной конструкции необходимо придерживаться определенных требований:

• чтобы обеспечить эффективное функционирование системы, она должна быть смонтирована под определенным углом наклона, который не может иметь менее 10 градусов;
• установка слива производится на предварительно подготовленную растворную подушку;
• если слив изготовлен из металла, его концы надо заделать в стену, при этом края профиля загибают в виде буквы «С»;
• когда длина слива превышает 150 сантиметров, на его концах делают температурные швы, заполняемые мастикой, шириной 5 сантиметров;
• если при создании слива применяются неметаллические материалы, в тех местах, где он примыкает к стене, требуется выполнять герметизацию с использованием специальных мастик. В том случае, когда материал изготовления не позволяет это сделать, можно воспользоваться полосами рубероида или проклеить пленкой эти места, или замазать их расширяющимся цементом.

Конструкционные особенности сливов

В зависимости от места, где устанавливаются системы слива воды с крыши, используются разные конструкционные варианты. Если монтируется слив, произведенный из свинца, то для обеспечения герметичности в месте соединения примыкающей стенки и ската применяют изделия, имеющие двойной нахлест.

Когда необходимо создать слив для крыш, крытых профилированной в одинарный нахлест черепицей, его конструкционное решение аналогично, но он выполняется с одинарным нахлестом. Свинцовый лист вставляют в кирпичную кладку и опускают вниз до уровня черепицы. Нахлест выбирают, если создается слив с крыши своими руками, в зависимости от профиля материала для кровли и ее угла наклона. После завершения монтажа листа ему необходимо придать форму, которая соответствует черепичному покрытию и ступеням укладки. Затем конец, оставшийся свободным, заводят за следующий гребень.

Иногда на рынке стройматериалов встречаются черепичные покрытия с разжеблоками.

После этого фартучным раствором выполняется герметизация верха крыши расположенного под наклоном и примыкающего к стене. Верх листа при этом встраивают в кладочный шов, находящийся от поверхности кровли на расстоянии двух рядов. После этого лист опускают вдоль стены. Таким образом, поверхность кровли перекрывается им на 15 сантиметров.

Как обеспечить надежность слива

Не только качественный монтаж слива с крыши обеспечивает кровле надежность, для этого требуется поддерживать в процессе эксплуатации функционирование водостока, в противном случае зданию может быть нанесен значительный ущерб. Чтобы избежать неприятностей, надо контролировать отведение воды с кровли, особенно в дождливую погоду или когда идет снег.

Прежде всего, необходимо сразу же устранять появившиеся засоры, которые образуются в водосливе, особенно если он сделан из чугуна. Сама по себе тяжелая труба увеличивает свой вес за счет мусора, скопившегося в ней, что нередко приводит (если вовремя не принять необходимые меры) к обрушению всей конструкции. Чтобы не повредить желоб во время работ по устранению засора желательно использовать лестницу, имеющую упор.

Полученный инструмент гораздо удобнее стандартного изделия. Мусор, извлеченный из слива, помещают в закрепленное на лестнице ведро. После этого слив воды с крыши улучшится. Для тех владельцев недвижимости, у которых отсутствует время и желание заниматься чисткой слива, имеется возможность приобрести в розничной сети по продаже стройматериалов специальные сетки для дренажных систем и накрывать ими горловины. Подобное приспособление позволяет предотвращать попадание в конструкцию для водоотведения крупного мусора, такого как опавшие листья (читайте ещё: «Классификация и устройство водостока с крыши»).

На видео представлена ныне популярная система слива:

Полученный инструмент гораздо удобнее стандартного изделия. Мусор, извлеченный из слива, помещают в закрепленное на лестнице ведро. После этого слив воды с крыши улучшится. Для тех владельцев недвижимости, у которых отсутствует время и желание заниматься чисткой слива, имеется возможность приобрести в розничной сети по продаже стройматериалов специальные сетки для дренажных систем и накрывать ими горловины. Подобное приспособление позволяет предотвращать попадание в конструкцию для водоотведения крупного мусора, такого как опавшие листья (читайте ещё: «Классификация и устройство водостока с крыши»).

На видео представлена ныне популярная система слива:

kryshadoma.com

фото и видео монтажа слива, как устроена сливная система крыши

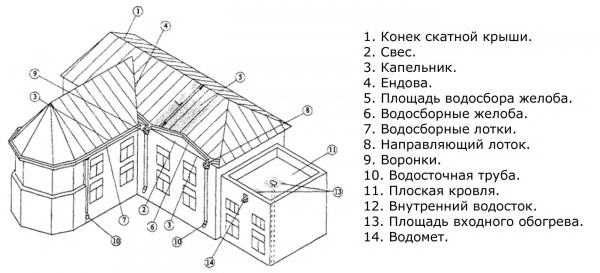

Какая бы конфигурация крыши у здания или сооружения не была, она в любом случае аккумулирует воду, выпадающую во время дождя или образующуюся во время таяния снежного покрова и льда. Для удаления скапливающихся атмосферных вод используются различные виды сливов. Их предназначением также является предотвращение постоянного попадания воды на стены зданий, цокольные этажи и фундаменты. В течение столетий отливы выполняют не только утилитарную функцию, но и являются важными элементами декора домов.

Классификация отливов

Применительно к крышам, отливы — это все системы для стока поверхностных вод, используемые в здании. Они включают водосливные системы самой кровли, различные желоба и отводы, концентрационные воронки и системы водосточных труб и водоотводов. Принимая во внимания тот факт, что крыша подвергается резким колебаниям температуры и влажности, отливы производятся из прочных долговечных материалов.

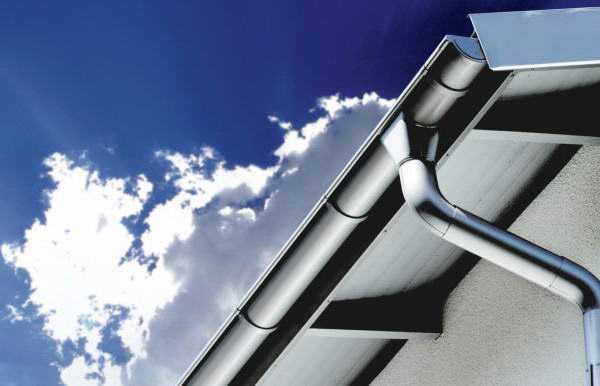

Металлические

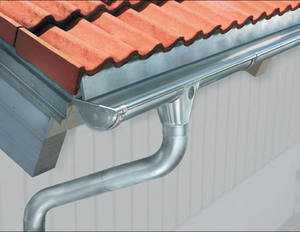

• Оцинкованные отливы. Такие водоотливы изготавливаются из листов стали толщиной около миллиметра и затем покрываются слоем цинка. Они достаточно устойчивы к механическим воздействиям, мало подвергаются коррозии и довольно долговечны. Без покраски или дополнительного покрытия они всегда одного серебристого цвета.
• Отливы с полимерным (полиэстер, пластизол, пурал) покрытием. Эти изделия изготавливаются в большом выборе цветов. Металлические водоотливы с полимерным покрытием выдерживают температуры от -45 до +70°С.
• Алюминиевые отливы. Имеют высокую прочность, легко очищаются водой, но имеют высокую стоимость. При изготовлении такие отливы хромируют, а после их покрывают синтетическими смолами и обжигают. Это придаёт поверхности идеальную гладкость и очень высокую устойчивость к выцветанию. Алюминиевые сливы могут быть покрыты и специальными цветными лаками.

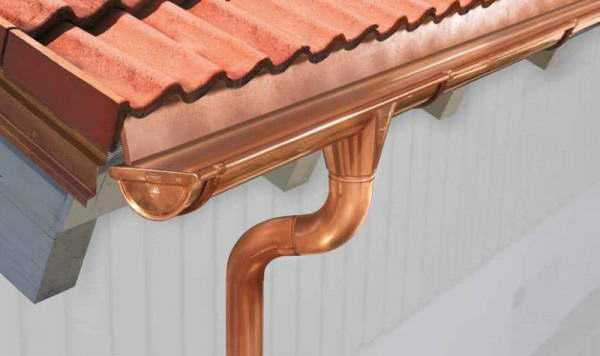

• Медные отливы. Они относятся к специальным отливам, изготавливаемым из чистых медных листов или с оксидированной или латунированной поверхностью. Медные сливы отличаются высокой надёжностью, долговечностью и красотой. Недостатком является очень высокая цена.

Пластиковые (ПВХ, полиэстер и пластизол)

Имеют широкую палитру цветов. Эти изделия отличаются достаточной износостойкостью, устойчивы к большим перепадам температуры (±50°С), химическим воздействиям и ультрафиолету, просты в обслуживании и уходе и легко монтируются. Эластичные, упругие, легкие и прочные современные пластики способны выдерживать высокое давление при образовании льда, а также сильные ветровые нагрузки. Кроме того, пластиковые отливы имеют высокую шумопоглощающую способность, что обеспечивает дополнительный комфорт их использования. Элементная конструкция сливов позволяет существенно упростить монтажные работы. Главным достоинством этих сливов является их малая стоимость.

Керамические и каменные

Специальные отливы, которые используются на крышах, изготовленных из натуральной черепицы. Очень долговечные и износостойкие, но хрупкие и шероховатые, что усиливает скопление мусора. Керамические сливы всегда монтируются из заранее изготовленных небольших элементов, что позволяет производить монтаж очень быстро.

Выбор слива

Форма отлива не имеет принципиального значения. Она может быть треугольной, круглой, овальной, трапециевидной или прямоугольной. Сильно отличаются и размеры сливов. Желоба, как правило, производятся в стандартных размерах от 7 до 20 см, а трубы с оригинальным сечением — от 5 до 16 см. Форма желоба по своей сути несёт декоративную функцию, в то время как размеры сечения требуют обязательных расчётов с точки зрения пропускной способности. Кроме того, при выборе отлива важно наличие ряда свойств и характеристик:

• высокая прочность;
• наличие антикоррозийного покрытия;
• достаточная сопротивляемость деформациям и механическим нагрузкам;
• экологическая безопасность;
• красивый внешний вид.

При принятии решения об устройстве отлива необходимо учитывать, что промышленно изготовленные изделия обладают рядом преимуществ перед изготовленными самостоятельно. Готовые системы водосливов имеют достаточно точные расчёты пропускной способности, предусматривают все необходимые соединения и элементы для эффективного функционирования всего устройства водоотведения с крыши. Обычно в комплект водослива входят трубы, пластиковые желоба, воронки с мусоросборниками, тройники, крюки для подвеса, хомуты, угольники и заглушки.

Даже при самостоятельном обустройстве отливов дома имеет смысл приобрести готовые элементы, так как при необходимости они могут быть изготовлены по индивидуальному заказу (как правило, длина изделий до 4,4 м и толщина листа или стенки изделия до 1,5 мм) и обладают:

• разнообразием форм и цветов;
• надежностью и долговечностью;
• легкостью и простотой монтажа и ухода;
• отсутствием необходимости в повторной антикоррозийной обработке.

Но и стандартный набор цветов, длин, сечений и диаметров труб и желобов позволяет подобрать требуемую комбинацию элементов водоотводящей системы практически для любого здания или сооружения.

При выборе отливов наибольшее внимание следует уделить трём параметрам материалов, которые оцениваются по пятибалльной шкале:

• коррозионная стойкость;
• устойчивость к выцветанию;
• устойчивость к механической обработке.

В настоящее время не существует материала, который бы имел все высшие показатели, поэтому в конкретном случае выбирается тот, который имеет нужные характеристики. В дополнение, при самостоятельном монтаже необходимо обратить внимание на температурные режимы, при которых могут производиться работы по сгибу листов, труб и желобов.

Расчет сечения отлива

Для оборудования эффективно работающего отлива необходим расчёт его способности пропуска необходимогоколичества воды.

Обычно используется простой расчёт, когда на 1 м² одного ската крыши требуется 1,5 см² сечения отлива независимо от его формы. Такой расчёт не совсем верен, так как не принимается во внимание высота крыши. На самом деле величина угла наклона крыши определяет в значительной степени скорость ската воды с крыши и, следовательно, её аккумуляции в отливе. Более точная формула определения эффективной площади кровли такова:

S эф. кровли = L крыши x (L ската + H крыши/2).

Часто вместо расчётов используют усредненные значения, которые в климатических условиях России позволяют обеспечить хороший водоотвод:

• для малых площадей ската крыши пригодны желоба с сечением от 8 до 11,5 см и водосточные трубы диаметром 5−7 см;
• при площади ската менее 100 м², то сечение желоба увеличивается вплоть до 13 см, труб до 10 см;
• если эффективная площадь крыши ещё больше, то следует выбирать отливы с желобом — 14−20 см, а трубы — 10−16см.

На любой скат требуется пара желобов с уклонами в сторону водоотводных труб, с сечениями обеспечивающие пропуск воды согласно расчёту или с небольшим запасом. Для определения количества водосточных труб и общей длины и количества отливов необходимо определить длину периметра крыши, наметить места расположения труб, с учётом требований расчёта и увеличить их, если этого требуют эстетические соображения.

В любом случае максимум на любые 8 метров желоба должна быть хоть одна сточная труба.

Количество отливов будет равняться периметру кровли делённое на длину одного изделия за вычетом нахлёста. Все места выходов стока должны быть обеспечены водоотводами и дренажом заранее.

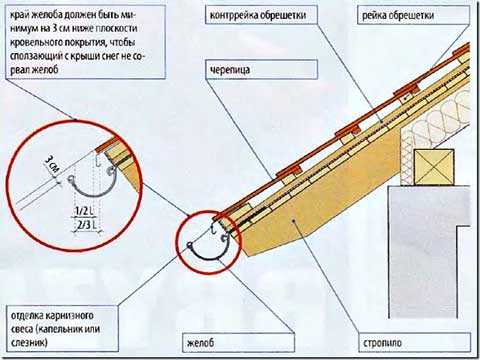

Монтаж желобов производится обязательно с уклоном не менее 1 см на 3 м желоба, что обеспечивает свободное стекание воды. При этом также удаётся избежать скопления листьев, шишек и другого мусора по длине желоба. Такой уклон позволяет не допустить скопления воды в желобе, что особенно опасно при переходе температуры воздуха к минусовым значениям.

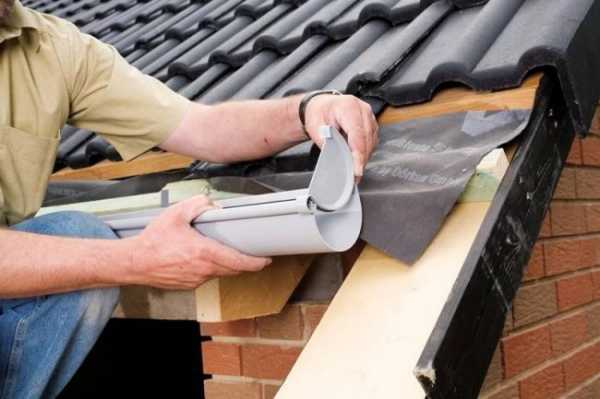

Монтаж отливов

Кроме информации, полученной при расчёте сечения, длины и количества элементов водоотводной системы, до начала монтажа надо учесть следующее:

1. Необходимо приобретение дополнительных элементов системы, таких как концевые заглушки, вставки и крепеж.
2. Должна быть обеспечена надежность крепления.
3. Подземный и наземный дренаж должны обеспечить отвод воды от отмостки и фундамента.
4. Система должна быть удобна для обслуживания (чистки) и ремонта.

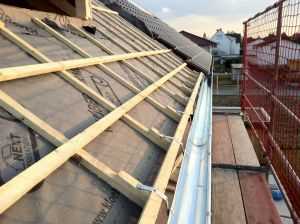

5. Монтаж желобов производится до обустройства гидроизоляции крыши.
6. Соединение блока водоотвода следует производить на земле, а потом уже крепить на кронштейны всю сборку.
7. Места нахлеста отливов не должны совпадать с кронштейнами. Для этого желоба подрезаются по длине.

Перед началом монтажа отливов готовится все необходимое. Для монтажа пластикового слива необходимо следующее: ножовка по металлу, шуруповерт, струбцина, молоток, напильник, уровень, шнур, рулетка, карандаш, желоба, соединительные вставки, концевые заглушки, кронштейны, водосточные трубы, хомуты для крепления труб, тройники (угловые вставки), крепеж (саморезы).

Этапы монтажа

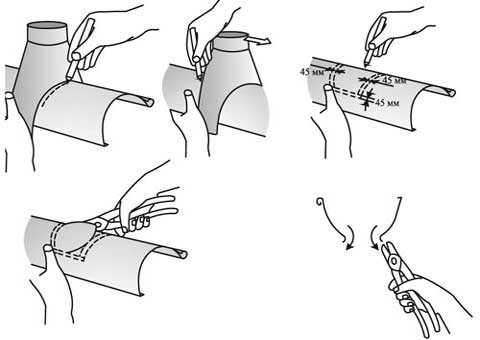

1. Установка воронок для слива воды. В 15 см с обеих сторон воронки крепятся держатели.
2. Разметка прямой (трассировка), вдоль которой будет установлен желоб. Она проводится с учетом требуемого уклона.
3. Через 0,5 м намечаются места крепления кронштейнов. Если имеются изгибы желоба, то в этих местах ставятся дополнительные кронштейны. Сначала делается вся разметка и только после этого они крепятся. Как правило, держатели закрепляют к мауэрлату.

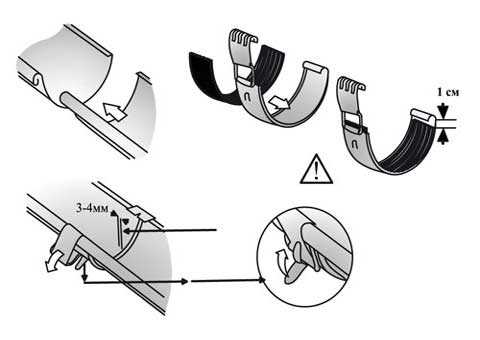

4. При монтаже отливов между желобом и кронштейном вставляться мягкие подкладки (фторопласт, резина).
5. После монтажа всю систему проливают водой и проверяют, нет ли где течи или зон накопления жидкости.

Во время монтажа надо соблюдать следующее:

• Монтаж водоотводной системы осуществляется сверху вниз. Сначала закрепляют горизонтальные элементы, а затем монтируются водосточные трубы.
• Слив монтируется раньше, чем финальная гидроизоляция кровли.

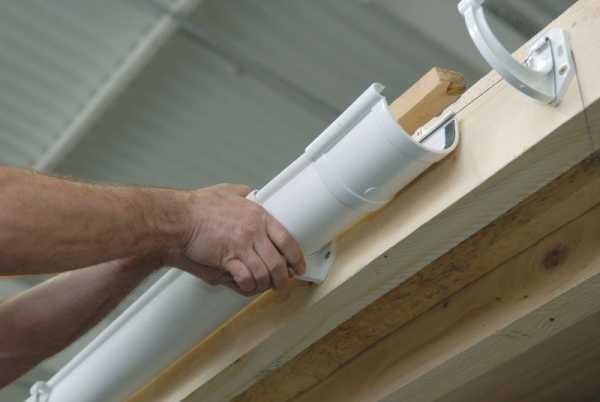

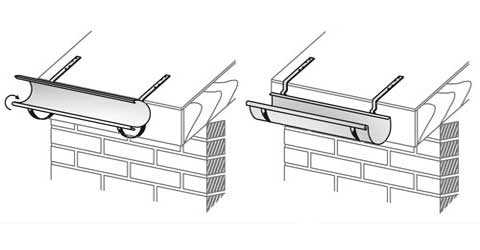

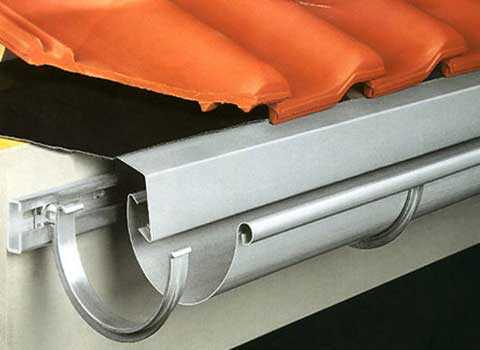

• Крепление желобов производится на кронштейны, которые крепятся к лобовой доске, либо к стропилам, либо к кровельным доскам. Кронштейны устанавливаются так, чтобы вода при интенсивном дожде попадала в центр желоба, а не за его край.
• Для предотвращения образования плесени и грибков желоб должен быть не ближе 5 см от стены.
• Под водосточными трубами должны устанавливаться приемники ливневой канализации. Нижний край трубы должен быть удален от земли не менее, чем 15 см.

Сливы надо регулярно чистить, удаляя мусор, что можно делать, используя струю воды под достаточно высоким напором. Для предотвращения замерзания воды в водоотводе и связанных с этим негативных эффектов желательно использовать нагревательные элементы водоотводных систем, которые укладывают прямо в желоба.

Как бы хорошо не были сделаны кровельные отливы, они не смогут полностью защитить здание от негативного атмосферного воздействия. В связи с этим необходимо защищать окна и цоколь дополнительными водостоками. Кроме того, рекомендуется проводить ежегодные профилактические работы. Это позволит значительно продлить период нормального функционирования водосточной системы и предотвратит возможность аварийных ситуаций.

fasad.guru

системы, установка на крышу, монтаж своими руками

Наличие слива является обязательным условием правильно устроенной крыши вашего дома.

Его основным назначением является отвод воды с крыши, а также обеспечение защиты конструкций от влияния дождевой и талой воды.

Также слив может стать и прекрасным декоративным элементом вашей крыши

Особенности исполнения

В зависимости от места установки, сливы для крыши могут иметь различную конструкцию.

Так, слив может иметь двойной нахлест – основным его назначением является герметизация соединений ската с примыкающими стенами.

Если же крыша имеет уклон в 30 и более градусов, при этом ее кровля из черепицы или шиферной плитки, то она оборудуется сливом из уголков с покрывающими их отливами.

Дополнительный материал о шифере.

О применении софитов для отделки крыш рассказывает статья: http://proroofer.ru/aksessuary/sofity-dlya-kryshi.htm. Софиты украшают и защищают кровлю.

Про отливы для крыши можно прочитать здесь. Описан порядок монтажа.

Для уголка используют пластину, которую сгибают под углом 90 градусов.

В данном случае ширина верхней части слива должна быть не менее 10 см, а ширина вертикальной части слива – не менее 7,5 см.

Монтаж уголка выполняется одновременно с укладкой кровли, при этом вертикальная часть прижимается к стене и перекрывается верхним ступенчатым сливом.

После верхний край используемого уголка загибается и сам уголок укладывается в швы меж кладками.

Далее уголок фиксируется с помощью клиньев и цементного раствора.

При этом лист одним краем вставляется в швы между соседними кладками, а другим опускается и заводится за следующий край гребня.

Если черепичная кровля складывается из специальной разжелобковой черепицы, она оборудуется, как правило, металлическим сливом, который закрепляют непосредственно на дощатом настиле.

Монтируют такой слив в виде реек, начиная от карнизного свеса и заканчивая коньком.

При этом образованные из этих реек бортики обрамляют металлическим листом.

Если кровля крыши волнистая, то здесь необходимо использовать несколько профилированных сливных секций, которым можно придать соответствующую форму.

Также с целью экономии часто используют пластмассовый слив, который имеет плоскую вертикальную стойку.

Его можно присоединить к крыше в любом удобном месте (для надежности его герметизируют с помощью специальной пленки).

Для герметизации края кровельной конструкции, где он соединяется со стеной, используют фартучный слив.

Монтируют его таким образом, чтобы края листа были уложены в швы между кладками, которые находятся выше самого кровельного покрытия минимум на два ряда.

При этом приемлемая ширина слива будет не менее 15 см.

Надежность конструкции водостока

Чтобы обеспечить надежность конструкции водостока, нужно использовать пластиковые сливы, которые имеют ребра жесткости.

При этом необходимо выдержать и технологию монтажа.

Чтобы правильно выполнить монтаж, необходимо придерживаться следующих рекомендаций:

• крепления устанавливайте на расстоянии не более 0,6 м друг от друга;
• устанавливаемый водосток рассчитан для обслуживания кровельной площади размером не более 100 м²;
• уклон сливной трубы должен быть не более 0,5 см на каждый погонный метр трубы;
• уклон трубы в 0,5 см необходимо направлять в сторону от стены (это не даст воде возможность протекать на кровлю).

Сделай слив своими руками

Если вы решились сделать сливы для крыши собственными руками, необходимо определиться с материалами, которые вы хотели бы использовать.

Если хотите сделать металлический слив, то, прежде всего, купите листы из оцинкованной стали или же свинца.

Их ширина должна быть где-то 25 см, а длина зависит от длины вашей крыши.

Также позаботьтесь о покупке проволоки (ее диаметр должен быть 2-3 мм) и крепежей.

Далее нужно разрезать листы на две части необходимой длины и согнуть их так, чтобы образовался двугранный угол 90 градусов.

В каждом из листов сверлим по всей длине отверстия (расстояние между отверстиями должно быть около 30 — 40 см), в которые протягиваем проволоку, причем делаем это так, чтобы ее хватило для соединения с крепежами, предварительно установленными по длине крыши.

Обе части приматываем проволокой к крепежам таким образом, чтобы они ложились внахлест друг на друга.

Получается единая конструкция, которую при желании можно удлинить, направив за пределы участка.

При устройстве данной конструкции необходимо разместить ее так, чтобы она имела уклон не мене 0,5 см на каждый метр, чтобы вода спокойно могла стекать в сторону, в которую сделан такой уклон.

В домашних условиях можно соорудить слив с помощью пластиковых бутылок.

Это необычно, но очень практично.

Лучше брать одноцветные (прозрачные или оранжевые) – так более цельным будет выглядеть ваш слив.

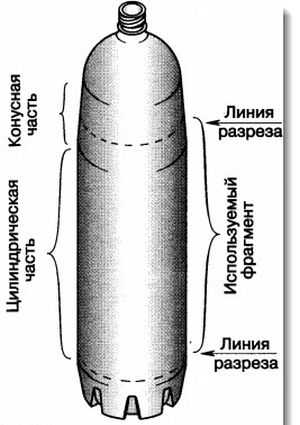

Собрав достаточное количество бутылок, вырезаем у них горлышко и дно, а в боковине делаем небольшие прорези для проволоки.

Далее вставляем одна в одну и скрепляем проволокой.

Получившуюся конструкцию крепим под кровлей в месте стока воды и ваш слив пригоден для эксплуатации.

Изготовить сливы поможет видео.

Что еще почитать по теме?

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Facebook

Twitter

Вконтакте

Одноклассники

Google+

proroofer.ru

Монтаж водостоков для крыши: разметка, крепление, установка слива

Предел мечтаний каждого индивидуального застройщика, как можно скорее, возвести крышу над домом. Но закончатся ли на этом их проблемы? Крыша готова, но какое разочарование! После первых же сильных осадков его ждут изрядно намокшие стены и цоколь от начавшегося водопада с крыши. Очевидно, что единственным способом избежать подобных неприятностей будет монтаж водостоков для крыши.

Система водостока, действительно, – один из важнейших элементов крыши, впрочем, и всего здания в целом. Она необходима по нескольким причинам.

• При дожде с ветром карнизы не помогают оградить фасады от попадания влаги, а вода разрушительно действует на большинство из стройматериалов – на кирпич и цементную штукатурку, бетон и дерево. Помимо этого, при намокании стены частично лишаются своих теплоизоляционных свойств.
• Ударяясь об отмостку, вода с крыши проникает в песчано-гравийную подушку под цоколь здания, а чрезмерное увлажнение цоколя может обернуться довольно неприятными последствиями, вплоть до сокращения срока службы фундамента. Кроме этого, влага, просочившись в подполье или подвальные помещения, вызывает гниение деревянных конструкций пола, ухудшает микроклимат дома.

Всегда ли требуется установка водосточной системы? ↑

Чаще всего установка водостока является необходимым решением проблемы водоотвода с крыши. Однако есть ряд случаев, когда наличие водосточной системы не является строго обязательным условием. В первую очередь это относится к простейшим крышам, односкатным, но и в этом случае не обойтись от определенных предусловий:

• наклона ската крыши должно быть достаточно, чтобы вода, дождевая или талая, стекала с кровли сразу вниз, не касаясь фасада здания;
• металлическое покрытие кровли требует регулярной проверки на целостность окрашенной поверхности – это позволяет своевременно принять защитные меры против коррозии.

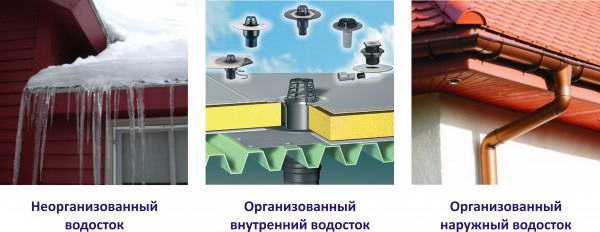

Виды водосточных систем и особенности материалов ↑

Детали водостока могут быть изготовлены из оцинкованной стали, ПВХ -пластика, меди, алюминия или сплава цинка и титана. Наиболее экономичными считаются системы из пластика или стали.

Царапины на поверхности пластика мало заметны, так как тип используемого материала покрашен в массе и устойчив к всевозможным атмосферным воздействиям. Детали системы между собой склеивают либо соединяют посредством резиновых уплотняющих прокладок.

Оцинкованная сталь элементов водостока часто имеет полимерное покрытие, имеющее различные оттенки, поэтому цвет водостоков можно с легкость подобрать соответственно цвету фасада или кровли. Соединение деталей системы в этом случае выполняют при помощи скоб с защелками или замков через резиновые прокладки.

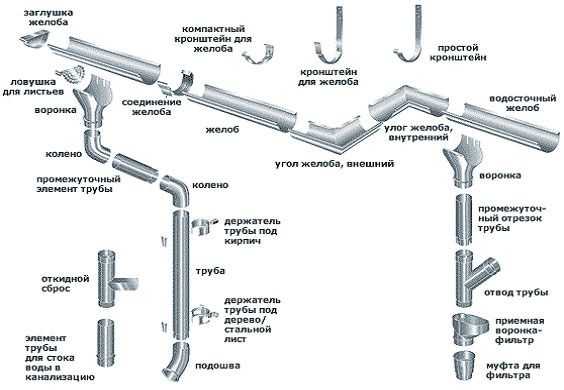

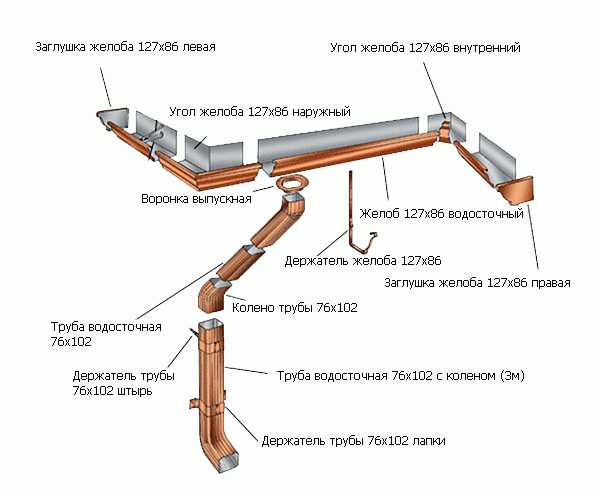

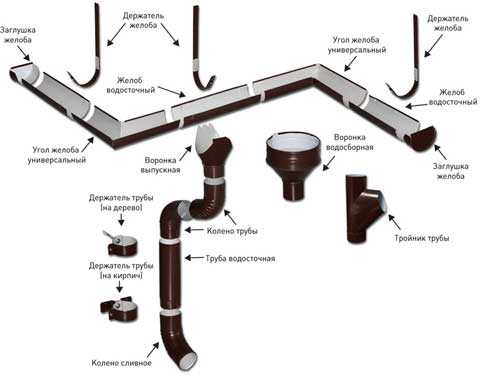

Из чего состоит? ↑

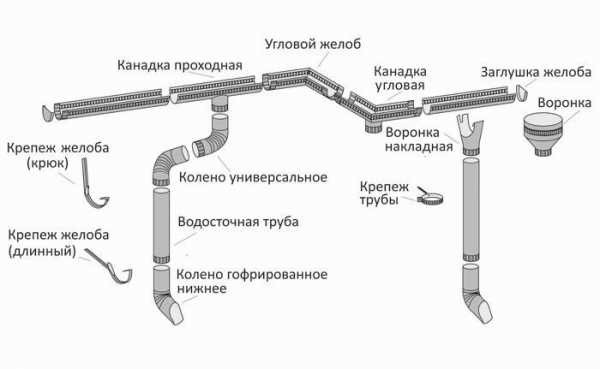

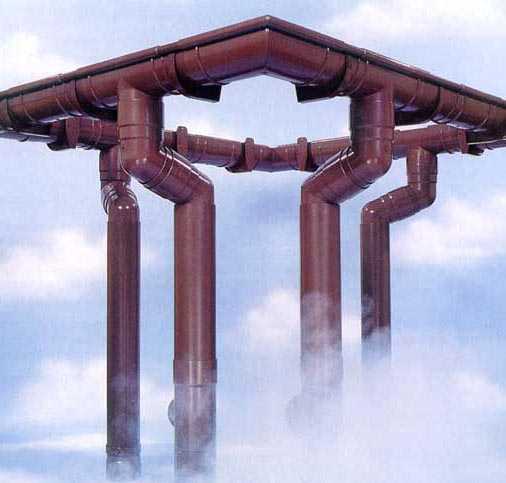

Самым популярным решением для отвода воды с кровли является вариант, который использует следующие основные элементы водостока крыши – водосточные трубы и подвесные желоба. Помимо них в состав системы обычно включают защитные сетки, угловые элементы, ревизии, детали крепления типа кронштейнов, держателей, хомутов и прочего.

Максимальный диаметр сечения водосточной трубы обычно колеблется в пределах 7–10 см, а желоба 120–150 мм. Последние могут иметь разную форму: полукруглую, полуовальную, трапециевидную, прямоугольную или более сложную форму. Основным критерием выбора чаще является их эстетичность. Водосточные трубы должны по своей форме соответствовать форме желоба. Элементы системы все между собой легко стыкуются и можно без особых трудозатрат смонтировать водостоки для крыши. Правильный монтаж водосточной системы обеспечивает исправный отвод воды с крыши.

Количество элементов, необходимое для конкретной водосточной системы, определяют, исходя из общей площади кровли. Естественно, чем она больше, тем водосточная система будет сложнее. По сути монтаж водостоков для крыши не особо сложный процесс. С ним может справиться любой с небольшим опытом работы со строительным инструментом. Главное выполнить установку качественно, в строгом соответствии с пунктами инструкции.

Как крепить водостоки: правила монтажа ↑

Прежде всего проводится проектный расчет, чтобы определить основные параметры: диаметры и длину труб и желобов, места креплений и другое.

Все работы непосредственно связанные с установкой водостока разбивают на несколько этапов.

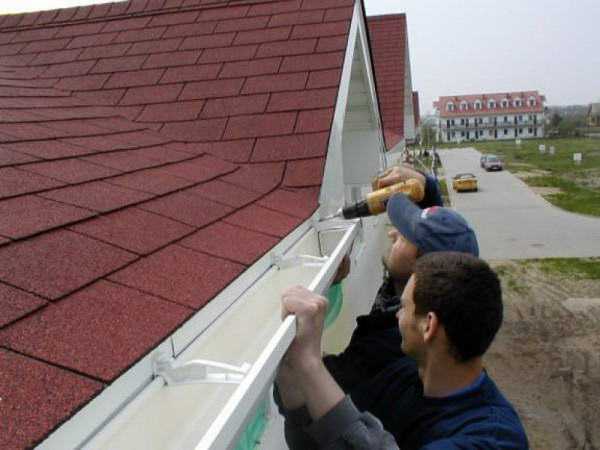

Разметка и крепление кронштейнов ↑

Тщательно измерив крышу по периметру, определяют длину желоба водоотвода. Затем отмечают места расположения воронок водостока.
