монтаж водосточной системы, советы эксперта

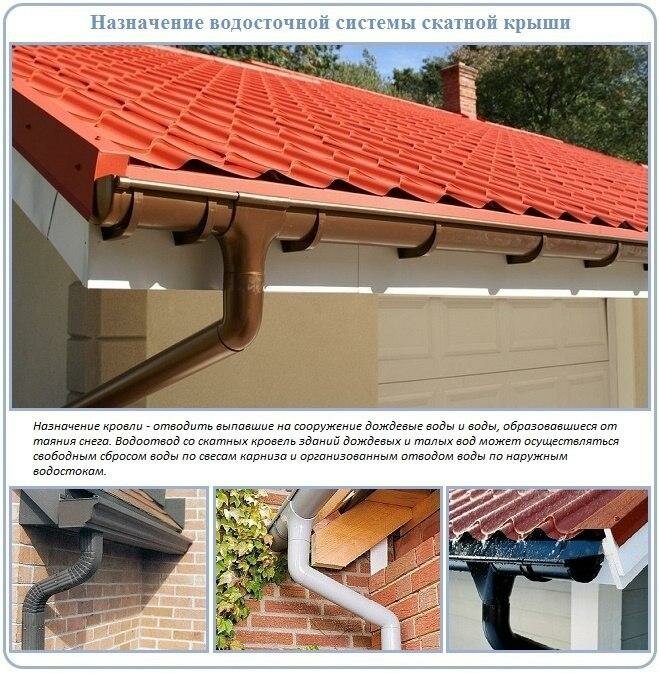

Для защиты дома от дождя и снега используется водосточная система из пластика или металла. Благодаря ей можно сохранить стены и фундамент дома или другого объекта. О том, как осуществлять ее монтаж расскажем далее.

Монтаж

Установка водосточной системы предполагает соблюдение норм и рекомендаций от производителя:

• Работы производят при температуре больше 6 градусов во избежание дальнейшей порчи водосточной системы.
• Желоба ставятся под наклоном к ливнеприемнику из расчета 3мм на 1 м, а длинные скаты разбивают на несколько участков устанавливая дополнительные воронки.
• Промежуток между воронками не должен составлять более 23 метров.

Кронштейны

Крюки устанавливаются на лобовую доску с шагом 500 или обрешетку  с шагом мм 600 – 900 мм.

Дополнительные крюки устанавливаются в местах стыковки желобов, а также в начале и конце желоба.

 Учитывая длину ската рассчитываю смещение крайних крюков относительно друг друга, если длина 20м, то смещение равно 6 см.

Перепроверяйте смещение лазерным или водяным уровнем, скат крыши не всегда находится в  уровне.

 Сначала крепятся крайние кронштейны на самом верху и низу, а между ними натягивают леску или шнур, закрепляют воронки, соединительные элементы и углы, после чего размещаются оставшиеся крепления с шагом от 500мм до 900мм, в зависимости от варианта крепления и водосточной системы.

 Обратите внимание на места установки двух кронштейнов:

1. расположение воронки;
2. соединитель желоба;
3. угол.

Держатели желобов по правой и левой стороне от ливнеприемной системы располагаются на расстоянии не больше 5 см.

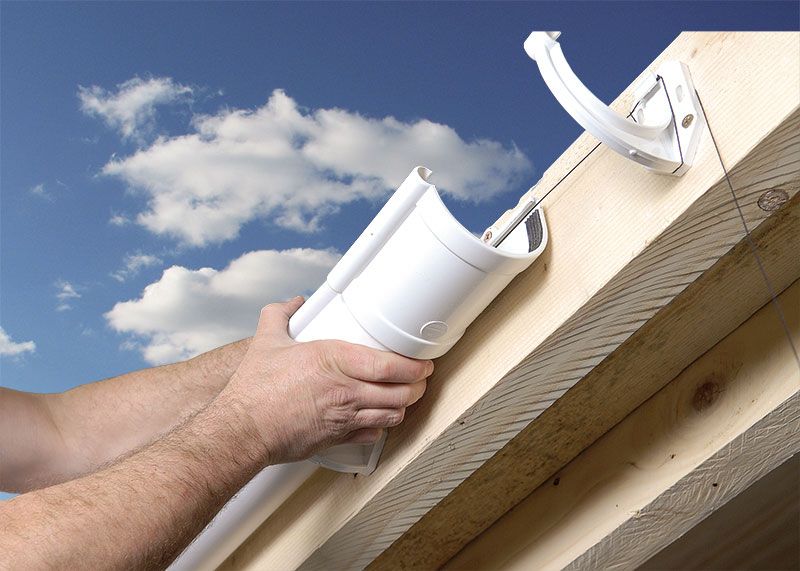

Желоба

После примерки (учитывая насечки на соединительных элементах и воронках) отпиливаем необходимую длину ножовкой по металлу, желоба монтируем на кронштейны, фиксируя защелками.

Трубы

Трубы крепятся хомутами на промежутке 2 м друг от друга, для объектов с высотой до 10 м., на расстоянии не менее 5 см от стены.

После соединения  колена с раструбом воронки его разворачивают к стене, вставляют второе колено, прикручивают к стене используя верхний кронштейн , затем натягивают леску до нижнего хомута, после чего отмечают и монтируют остальные кронштейны.

Особенности

Нельзя осуществлять монтаж при морозе. В противном случае, трубы потрескаются при процессе нарезки или крепления. Помимо этого, некоторые виды труб нельзя оставлять на солнечной стороне упакованными.

Важно помнить о мусоре и листьях в желобе, которые засоряют водосточную систему. Для ликвидации подобной ситуации нужно поставить систему решетки-листеуловителя.

Также для защиты от обледенения труб и их деформации нужно поставить систему с кабельным антиобледенением, предварительно сделав подсчет мощности в кабеле нагревания.

Для борьбы с проблемой переполнения воды в желобах, подбирайте систему, отталкиваясь от рекомендаций производителя.

Ошибки при монтаже водостоков на крыше

Часто после водосточного монтажа возникают проблемы. Их появление связано со многими факторами, в частности:

1. С неправильным подбором диаметра труб и числа воронок или неправильным проектированием водосточной системы.
2. Желоб. Его ставят в горизонтальном положении без уклона, то в нем копится вода и не дает системе ее отводить, исполняя свою главную роль.
3. Отсутствие системы антиобледенения. Застои воды в результате обильных осадков в некоторых регионах приводит к формированию больших кусков льда в водостоках. Поэтому срок эксплуатации системы составляет не больше 2 лет. Меньше всего подвергается обледенению медный вид водостока, но стоит он дорого.
4. Расстояния от желоба до кровли. Кровля виснет над желобом либо он имеет уклон к стенке. В результате в процессе сильных осадков вода переливается из системы.
5. Креплением трубы к поверхности дома. В результате мокнут стены и фундамент.

Советы экспертов

Эксперты рекомендуют осуществлять монтаж по инструкции от производителя, не экономя на кронштейнах, крепежах и на самих трубах.

К тому же, слив не нужно выводить высоко, иначе вода окажется на стене дома и разрушит его фасад. Также они не рекомендуют брать хлипкие крепежи.

Стандартный должен выдерживать нагрузку до 75 кг. Но важен не только вес, но площадь опирания. Из-за минимального количества установленных держателей, давление будет сконцентрировано в одном месте и не распределится на всю поверхность изделия. В результате желоб поломается либо деформируется.

Вывод

Важно правильно рассчитать  количество крепежных элементов и материалов. Учесть  особенности крепления пластиковых труб к вашему типу стены. Соблюдать последовательность монтажа и технику безопасности при работе на высоте.

Полезное видео

Инструкция по монтажу ПВХ водостока на видео ниже:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Монтаж водосточной системы — полезные статьи от Ваша Кровля

Установка системы водоотведения целесообразна на здании любого типа. Она решает важную задачу — отводит ливневые воды от фасада и цоколя. Таким образом, главные опорные конструкции не теряют внешней привлекательности и не разрушаются от пагубного воздействия влаги. Помимо этого, продлевается срок службы самой кровли, а придомовая территория остается ухоженной.

В статье мы рассмотрим популярные виды водосточных систем, из каких элементов они состоят и как правильно организовать систему отлива в частном доме.



Виды водосточных систем

Обычно применяют конструкции фабричного производства. Все элементы такой системы изготовлены с соблюдением допустимых норм и продуманы до мелочей: они легко и быстро стыкуются между собой, позволяя создать надежную систему.

Материалы, которые используют производители, долговечны, не подвержены коррозии и гниению, не выцветают со временем и требуют минимального ухода в процессе эксплуатации.

Иногда домовладельцы сооружают самодельный водосток. Но создать его самостоятельно, выдерживая все стандарты и требования, дело не легкое. Готовые системы водоотведения более удобны в установке и не отличаются дороговизной.

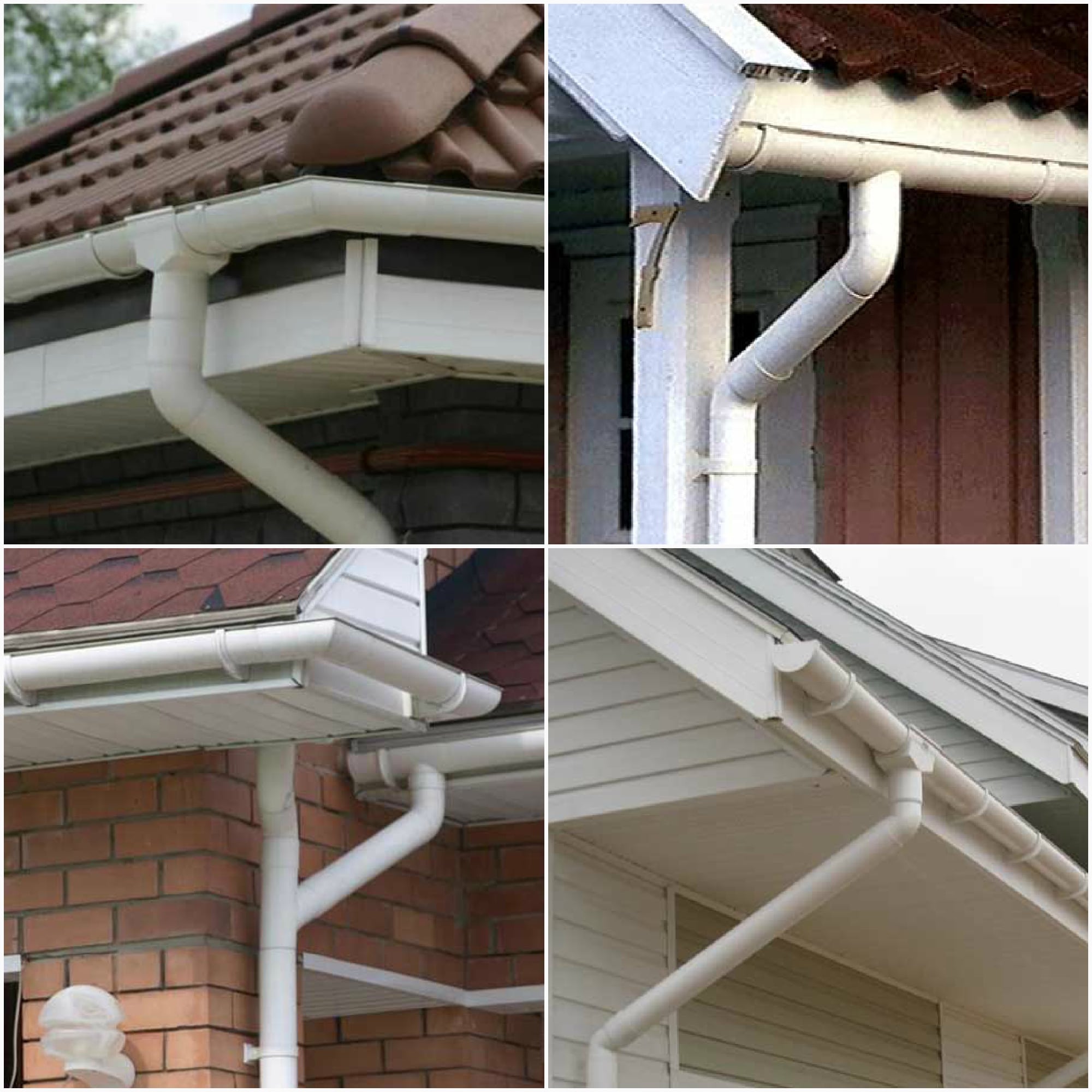

Пластиковая водосточная система

Фиксируется двумя способами: на герметик или с уплотнителем. Изготавливается из прочного ПВХ, выдерживающего морозы, температурные перепады, нагрузки снега и ультрафиолет.





Основные преимущества:

• легкость материала и взаимозаменяемость элементов способствуют быстрому монтажу на кровле любой конфигурации,
• пластичность позволяет желобам возвращать свою форму после высоких механических нагрузок,
• бесшумность,
• широкая цветовая гамма, нестандартные формы и дизайнерские решения,
• срок службы до 30 лет,
• невысокая цена.

Из недостатков можно отметить отсутствие ремонтопригодности, поврежденная часть подлежит замене. ПВХ подвержен расширению, это следует учитывать при установке. Если водосток смонтирован с использованием уплотнителей, со временем они изнашиваются и нуждаются в замене.

Для этого необходимо разобрать и снова собрать всю конструкцию. Дешевые системы не выдерживают мороза и солнца, появляются трещины и высветление пятнами.

Рекомендуем приобретать водосточную пластиковую систему от ведущих производителей: Docke, Holtzplast, Nicoll, они отличаются надежностью и письменно гарантируют свою продукцию.

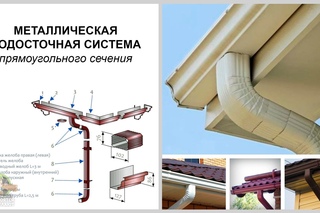

Металлическая водосточная система

Материалом для изготовления служит сталь с цинкованием и покрытием полимером или медь. По сравнению с трубами из ПВХ, конструкции из металла способны справиться с самыми высокими нагрузками от проливных ливней, наледи и снежных заносов.





Преимущества:

• прочность,
• пожаробезопасность,
• эффективны на многоэтажных и промышленных зданиях,
• увеличенная глубина желоба (в сравнении с ПВХ на 30%) препятствует засорению и повышает пропускную способность, позволяя сэкономить на количестве труб,
• наличие герметичных замков упрощает установку,
• удобные размеры: желоб длинной до 9 м. , в то время как длина пластиковой трубы не превышает 3-х м.,
• длительная эксплуатация до 50 лет.

Слабые стороны водосточных систем из металла — высокая цена, небольшой выбор цветов, значительный вес. Повреждения полимерного слоя может привести к образованию ржавчины. Система устанавливается на крыши с углами 90 гр.

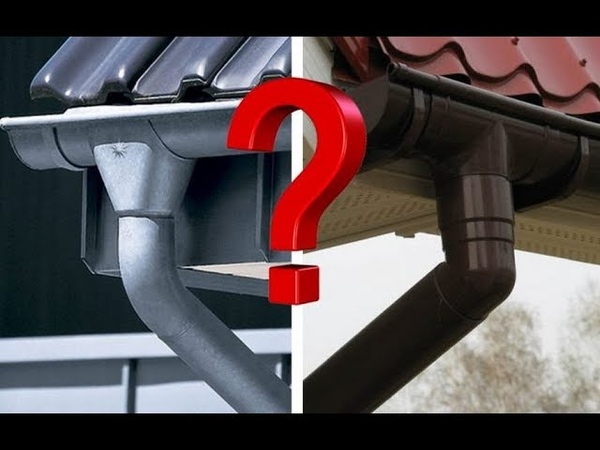

Выбирать водосточную систему рекомендуется исходя из климатических факторов и конструктивных особенностей дома и крыши.



Особенности конструкций

Желоба для отвода воды выпускаются по форме: прямоугольные и круглые. Ширина подбирается исходя из площади крыши, она может варьироваться от 100 до 200 мм.

Стандартные габариты диаметра трубы лежат в пределах 75-185 мм. Размеры и форма желобов определяют пропускную способность водосточной системы, у каждой марки эти значения свои.

Для вычисления размера желоба, нужно:

1. Выяснить значение самого высокого уровня осадков в районе проживания.
2. Посчитать площадь наибольшего ската крыши по формуле:

 S=(A+B/2)xC

Для крыш, наклон которых меньше 10 гр. площадь рассчитывается по формуле:

S=AxC

По полученным данным, ориентируясь на таблицу выбирают водосток нужного размера:

После этого высчитывают количество всех необходимых элементов.

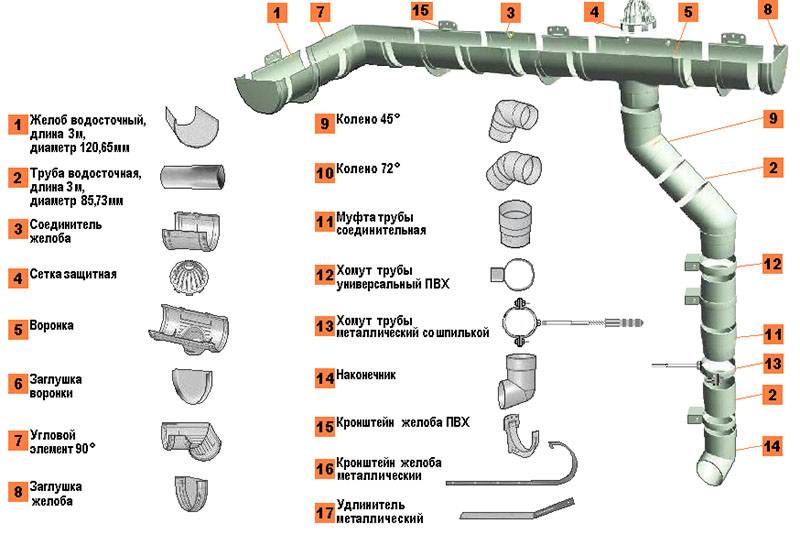

Пример расчета водосточной системы

На простой вальмовой крыше рассчитаем водосточную систему из ПВХ.

1. Водосточный желоб.

Функция — собирать осадки с кровли. Желоба из пластика выпускают длиной 3 м. Монтировать нужно с минимальным уклоном 1 см. на 3 м. Чтобы вычислить количество, периметр основания крыши делим на 3 м.

В примере получаем: 36м. / 3м. = 12

Итого, нам понадобиться 12шт.

Размеры желательно округлять до полной длины. Минимум соединений — система надежнее и проще монтаж.

2. Угловые элементы желоба.

Функция — изменять траекторию водного потока. Бывают внутренними и внешними, 90гр. и 135гр. Крепятся по углам крыши.

В нашем случае необходимы внешние углы 90гр. в количестве 4-х шт.

3. Воронка, муфта (соединитель), заглушка желоба.

Воронка направляет воду из желобов в ливневую трубу. Расчет количества выполняют учитывая размер свеса крыши. При длине меньше 10м. — достаточно одного водостока, и соответственно одной воронки, более 10м. — два. Между воронками оставляют расстояние не больше 20м.

По примеру, нужны воронки — 4шт.

У каждой фирмы производителя своя специфика монтажа водосточной системы. А именно, крепление угловых элементов к желобу водостока. Чаще соединение выполняют напрямую, без использования муфт. В некоторых случаях необходимо применять муфты (соединители).

Поэтому в нашем примере количество муфт желоба 8 или 16 шт.

Заглушки устанавливаются на конце желоба, у нас они отсутствуют.

4. Кронштейны.

Желоба фиксируют кронштейнами — расстояние между ними составляет 60см.

Рядом с воронками, по углам, в соединительных местах монтаж кронштейнов является обязательным.

Размеры кронштейнов могут отличаться. Короткими крепят желоб на лобовую доску. В этом варианте монтаж возможен после укладки черепицы на кровлю. Длинные кронштейны фиксируют желоб на стропила. Поэтому в подобной ситуации установку совершают до монтажа черепицы.

В примере необходимо 68 кронштейнов.

5. Труба водосточная, колено для тубы, наконечник (слив), хомут универсальный.

Труба выполняет функцию вертикального слива. Как и желоб, она бывает прямоугольной или круглой. Считается по количеству воронок. По нашей модели воронки 4шт., соответственно трубы тоже 4. Типовая длина пластиковой водосточной трубы 3м. Расчет производят по высоте стен. Если она равна 3м., значит необходимое количество труб — 4 шт.

Колено для трубы обладает углом в 45гр. или 72гр. В примере на один водосток требуется два колена 45гр. и один сливной наконечник.

В нашем случае 4 водосточных трубы, значит нужно 8 колен и 4 наконечника.

В случае соединения двух колен, делают замер расстояния от одного торца трубы до другого и прибавляют 10см. для завода водостока в колена.

Хомут универсальный закрепляет трубу к фасаду здания. Шаг установки от 1м. до2 м., возле колен и наконечника крепление обязательно. Трубу располагают не менее чем на 40см. от стены. По примеру нужно 8 хомутов.



Пошаговая инструкция по монтажу водосточной системы из ПВХ

1. Установить воронки желоба.
2. Закрепить кронштейны. Фиксировать от воронки на 2см. по обе стороны. Проверить наклон, он должен составлять 2гр. касательно воронки. Начинать монтаж кронштейнов с края, с которого пойдет уклон желоба.

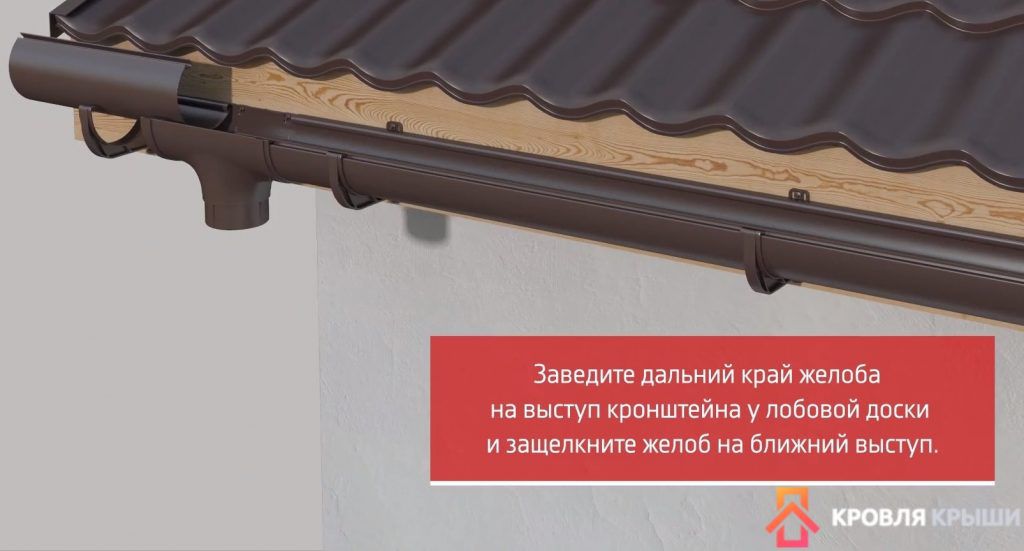

   Крепление элементов водостока на лобовую доску: кронштейн желоба, воронка, соединитель желоба

   Крепление элементов водостока без лобовой доски: кронштейн желоба, воронка, соединитель желоба

Когда стена длинная от 10м. до20 м., установку кронштейнов выполнить одним из способов:

• Простой наклон, когда средний желоб располагают выше и вода стекает в воронки по краям крыши.
• Двойной наклон, когда выше выставлены крайние желоба и вода течет в воронку между ними.

3. Установить соединители желоба на равных отрезках между кронштейнами. Перед монтажом желоба соединители промазать клеем или уплотнить резиной зону соединения.
4. Отрезать желоб ножовкой.

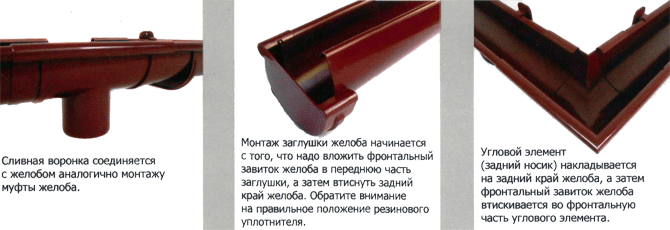

5. Присоединить воронку к желобу — уложить желоб на кронштейны, граничащие с воронкой. Учитывать расширение ПВХ! Дрелью с насадкой «коронка» выполнить отверстие в желобе под воронку. Монтируя по клеевой системе, в месте соединения поставить уплотнитель.
6. Установить углы и заглушки на желоб, проклеивая или прокладывая уплотнитель.
7. Закрепить хомуты, просверлив под крепеж отверстия.
8. Смонтировать водосточные трубы. Можно начать с установки колена или поставить трубу в воронку. Фиксировать колено на резиновый уплотнитель или клей. Соединения трубы выполняют без клея и уплотнителя. Трубы заводить с зазором 2мм. для расширения пластика. Закрепить трубу к стене хомутом.
9. Поставить наконечник (слив). Слив должен направлять воду в дренажный канал или колодец, не разрушая фундамент.
10. Поставить защитные сетки листоуловители.





Монтаж металлической водосточной системы — пошаговое руководство

1. Установить кронштейны с шагом 80-90 см. одним из способов: к стропилу, поверх стропил или к обрешетке. После расчета угла наклона крепежей (рекомендуемый 2-3 мм. на 1 м.), сделать на них метки и отогнуть инструментом для загиба. Начальный и заключительный кронштейны должны находиться от края крыши на 10-15 см.
2. Желоба отрезать по размеру ножовкой, выполнить отверстие под воронку, клещами выровнять форму. Во избежание коррозии все места среза покрыть полимерной краской.
3. Воронку закрепить к желобу с внешней стороны, снизу зажать клеммой. Установить заглушки.
4. Монтировать желоб на кронштейны, соединять замками с зазором температурного расширения 2-3 мм. Прокладки из резины обработать герметиком. Замок закрепить клеммой. При соединении угловых элементов также делать зазор 2-3 мм.
5. Трубу фиксировать хомутами аналогично водостоку из пластика. Слив закрепить к трубе заклепками.





Организация обогрева водосточной системы.

Обогрев устанавливается в регионах с суровыми зимами, чтобы избежать порчу системы вследствие ее обледенения и исключить протекание кровли. Для этого монтируют нагревательный кабель на нижнюю зону ската кровли или в водосточную трубу и желоб.





Основные ошибки монтажа водосточной системы

• Неверный расчет пропускной способности приводит к переливу воды и разрушению желоба.
• Экономия на комплектующих. Например, если не установить решетки, водосток быстро засориться.
• Неправильный угол наклона желоба и недостаток воронок служат причиной переливов и намоканию стен.
• Если установить трубу плотно к стене, это губительно скажется на фасаде и фундаменте.
• Установка хомутов на большом расстоянии приводит к разрушению труб в следствии сильного ветра.
• Не соблюдение правильной дистанции между кронштейнами повлечет прогибание и порчу желоба.



---



Последствия ошибочного расчета и монтажа водосточной системы приводит не только к выходу из строя элементов водостока, но и преждевременному разрушению несущих конструкций коттеджа.

В компании Ваша кровля вы можете получить бесплатную консультацию, получить профессиональный расчет водосточной системы с учетом конструкции вашего дома и всех климатических особенностей, предложим экономически выгодный вариант.

Нашим клиентам мы предлагаем пластиковые и металлические водосточные системы от известных производителей, которые проверены временем и имеют сертификаты качества.

Вы всегда можете заказать монтаж водосточной системы в Ваша Кровля — на все работы мы предоставим письменные гарантии.

Установка и монтаж водостоков

Монтаж водосточной системы

Водосточная система своего дома – очень важная часть защиты от осадков, которые неизбежны в нашей стране.Правильное устройство водостока поможет вам сделать дом надежнее, обеспечить его долговечность. Чтобы выполнить монтаж водосточной системы самому, сначала нужно подобрать материал, из которого изготавливаются трубы и желоба, а также понять, какие элементы системы вам обязательно понадобятся.

Помните, что отсутствие или неправильное устройство водосточной системы приведет к неблагоприятным последствиям и может спровоцировать полное разрушение дома. Если вы не уверены в том, что справитесь с монтажом самостоятельно, лучше обратитесь за помощью к профессионалам. Эта информация будет полезной, если планируется установка с нуля или замена водосточных труб любого вида.

Материалы для водоотводов

Монтаж водостоков начинается с выбора материала. Сегодня наибольшее распространение получили металлические оцинкованные, медные водостоки, пластиковые решения и водостоки металлические с полимерным покрытием. Рассмотрим их основные преимущества и недостатки.

— Трубы водосточные из оцинкованной стали выглядят эстетично, воплощают классическое сочетание функциональности и цены, они легко крепятся к стропильной системе и стенам дома. Это экономичное решение для частного дома и коттеджа. Но есть у них и свой недостаток. Они очень звонкие и сильно шумят при попадании дождя. Если звукоизоляция дома недостаточно надежная, водостоки из оцинкованной стали могут создать лишние проблемы.

— Металлические водостоки с полимерным покрытием этого недостатка лишены. Они глухие, но стоят значительно дороже. К тому же, при повреждении полимерного покрытия водостоки постепенно теряют привлекательный внешний вид. На них также оказывают влияние солнце и постоянные осадки, поэтому выбор водостоков с покрытием хорош для умеренного климата.

— Пластиковые водостоки в последнее время рассматривают, как бесшумную альтернативу металлическим. При этом монтаж водопроводной системы, цена которой невысока, становится довольно простым. Пластик отлично держит форму, хорошо сопротивляется воздействию низких и высоких температур. Для пластиковых водостоков очень важен точный расчет угла наклона, чтобы влага не застаивалась в водостоке зимой.

— Медные водостоки выглядят красиво, но очень дороги, как в эксплуатации, так и в установки, поэтому мы не рассматриваем их в качестве основного водостока частного дома.

Установка и монтаж водостоков



Установка и монтаж водостоков

Как правильно рассчитать водосток перед монтажом?

Расчет водостока – дело не очень сложное, но требует учета всех характеристик будущего слива. Он делится на 3 большие части – расчет водосточного желоба, расчет водосточной трубы и расчет креплений.
Начнем по порядку.
Расчет сечения. Установка водостоков начинается с определения сечения желобов и труб для крыш с разной площадью. В общем случае можно руководствоваться следующими параметрами:
Для крыши с площадью до 70 кв. м. лучше выбрать сечение желоба от 70 мм до 115 мм. При этом, диаметр трубы должен быть от 50 до 75 мм.
Почему выбирается верхняя граница? Если желоб будет слишком большим, вода будет медленнее скатываться по нему, на большой крыше он будет выглядеть неаккуратно.
Для крыш с площадью от 70 до 100 кв. м. Сечение желоба должно составлять от 115 до 130 мм. Диаметр трубы при этом от 70 до 100 мм.
При площади крыши до 150 квадратных метров, диаметр трубы выбирают от 90 до 160 мм, а сечение желоба – от 130 до 200 мм.
Итак, теперь мы знаем, какое сечение нужно для нашего типа крыши. Теперь посмотрим, какие элементы нам понадобятся для монтажа всей системы. С их помощью модно выполнять монтаж водосточной системы, цена которого будет зависеть от выбранных желобов и способа их крепления.
В первую очередь, это элементы желобов и труб, колено трубы, водосток, воронка и муфта, которая соединяет воронку и трубу. На торец желоба устанавливается заглушка, чтобы вода не переливалась при сильном дожде.

Конечно, не обойдется и без креплений. Крепления для металлических и пластиковых желобов продаются практически в любом строительном магазине, где представлены кровельные товары. Выбираем металлические крепления для желоба с учетом монтажа на расстоянии 1 метра. Пластиковые крепления монтируются на расстоянии от 50 до 70 см друг от друга.

Крепление желобов выполняем либо к крайней балке, либо к лагам крыши. Так мы обеспечим максимально надежную фиксацию. Монтаж водосточных труб осуществляется к стене при помощи крепления на дюбелях, на расстоянии 1-1,2 метра друг от друга.

Определение уклона желоба производится так – уклон выбирают от 2 до 4 мм на каждый метр водостока. Если выбрать уклон меньше, при слабом дожде вода будет скапливаться в водостоке. Больший уклон позволит воде быстро выплеснуться за края водостока при попадании в воронку.



Системы для установки водостока

Крепление металлического водостока осуществляется на специальные чашевидные крепежи, которые располагаются на расстоянии от 70 до 100 см друг от друга. Пластиковые желоба устанавливаются на специальных поддерживающих опорах с резиновыми прокладками. При подборе крепежа нужно учитывать его жесткость и сечение желоба. Слишком хлипкий крепеж не выдержит давления воды и, особенно, снега во время оттепели. Вы можете разместить крепления на расстоянии 50 см друг от друга и усилить каркас при помощи дополнительной набивки поддерживающих ребер к желобу. Можно приобрести и усиленный желоб со специальными креплениями.

Помните, что для полноценного сбора воды необходимо разместить водосток так, чтобы сток крыши находился примерно по центру. Иначе пода будет выливаться за края водостока. Трубу закрепляют на расстоянии от 3 до 8 см от стены дома. В этом случае исключается перелив воды на стены. Важным моментом является закрепление сливного водостока на расстоянии не менее 30 см.



Как видите, при выборе и установке водостока своими руками возникает множество сложностей и нюансов. Чтобы гарантировать правильную установку проще всего обратиться к профессионалам компании КБ ПАРТНЕР. Мы выполняем индивидуальный расчет кровли и ее монтаж с учетом всех необходимых допусков и технических характеристик. Мы также поставляем уникальные  антивандальные водосточные трубы.

 Просто позвоните нам и узнайте точную цену на производимые работы по монтажу водоотвода любой сложности прямо сейчас!

Гарантия на водостоки и услуги по замене и установке водосточных труб — 2 года!

Монтаж водосточной системы, установка водостоков для крыши — цена

Правильно выполненная установка водостока обеспечит целостность кровли и всего здания в целом. Поскольку инженерные водоотводные системы являются достаточно сложными, то их монтаж лучше доверить профессионалам, имеющим большой опыт аналогичных работ, в распоряжении которых имеется специальное оборудование и современные технические устройства.

Стоимость монтажа водостоков – от 250 р/мп

Бесплатный вызов специалиста для расчета стоимости монтажа водосточной системы

Стоимость установки водостоков в Нижнем Новгороде

Монтаж водосточных систем усложнен тем, что это опасная высотная работа. Общая цена зависит от целого ряда различных факторов, в частности на нее могут повлиять:

• вид фасадного покрытия;
• материал водостоков;
• высота, на которой ведется работа;
• форма кровли.

Разновидности водосточных систем

Для изготовления водостоков современные производители используют 2 вида материалов: пластик и металл.

Пластиковые водостоки выполнены из ПВХ с различными добавками. Их можно установить на любое строение. Основными достоинствами пластиковых водосточных систем являются: устойчивость к ультрафиолету, повышенной влажности, перепадам температуры и другим негативным внешним факторам, а также длительный срок службы и невысокая цена.

Металлические водосточные системы имеют особое полимерное покрытие, которое защищает их от коррозии. Они более прочные, однако ввиду большого веса им требуется вспомогательное крепление. Сливы из металла для крыши в Нижнем Новгороде применяются не часто. Такая тенденция объясняется возникновением на материале окислительных реакций, появлением на его поверхности ржавчины и соляного налета. Оцинкованный слив прослужит около 10 лет. Его установка выполняется по особой технологии и занимает много времени, в отличии от монтажа пластикового аналога. Преимущество оцинковки в цене. Также нет необходимости использовать уплотнитель.

Технологические особенности монтажа водосточной системы

Точное соблюдение технологии гарантирует эффективность защиты здания от переизбытка влаги и предотвращение засоров в сливе. Для выполнения такого заказа требуются профессиональные знания и большой опыт, оборудование и снаряжение для высотных работ. Доверив работу специалистам нашей компании, вы можете быть уверенными в высочайшем качестве установки водостоков.

Монтаж водосточных систем состоит из нескольких этапов:

1. Обмер строения. Он позволяет определить размеры водосточной системы, уточнить места крепления отливов.
2. Установка кронштейнов. Чтобы обеспечить идеальный отлив воды, следует зафиксировать желоб с небольшим наклоном в сторону водостока. Сначала устанавливается дальний кронштейн, потом монтируется ближний к стоку. Далее между верхними и нижними краями данных кронштейнов натягиваются 2 шнурка, по которым и определяется правильный угол наклона. Расстояние между кронштейнами, которые устанавливают на несущую доску, должно составлять от 40 до 50 см.
3. После установки кронштейнов специалисты приступают к монтажу желоба. Закругленным выступом его фиксируют в передней части кронштейна, а внутренний край желоба вдавливают в задний выступ. При выполнении данных работ важно следить за правильным расположением прокладок в муфтах, лейках, углах и ограничителей.
4. Следующим этапом работ является установка отливов. Их закрепляют с помощью хомутов на стене.

Главная » Монтаж металлоконструкций » Установка водостоков

Монтаж водосточных систем в Тюмени заказать в компании Стандарт

описание

Водосточная система – это конструкция из труб и желобов, соединенных воронками. Их диаметр рассчитывается, исходя из количества сточных вод на метр кровли. В этом вам поможет наш менеджер.

Обычно водостоки делают из металла или пластика. Каждый материал имеет и положительные стороны, и недостатки, а также свои особенности установки.

• Монтаж пластиковых водостоков. Монтаж водостоков из ПВХ может происходить с использованием герметизирующего клея и желательно при температуре воздуха не ниже -10⁰С.

• Монтаж металлических водостоков. Приверженцы натуральных материалов обычно останавливают свой выбор на металлических водостоках с полимерным покрытием. Они отличаются прочностью, устойчивостью к коррозии и доступностью цены. Технология установки таких водостоков не требует особых условий среды, поэтому монтаж возможен в любое время года.

Комплектующие

Для монтажа желоба водостока мастера используют кронштейны или крюки, а для труб – хомуты. Также могут понадобиться трубные колена, угловые элементы желоба, трубные наконечники, соединители и заглушки желобов. А для предотвращения обледенения пригодится система обогрева, которую также установят наши специалисты.

Мастера нашей компании имеют богатый опыт установки водостоков из различных материалов и множества конфигураций. А квалифицированные менеджеры помогут подобрать конструкцию, исходя из особенностей вашего проекта.

Стоимость монтажа водостока

Цены на монтаж водостоков зависят от материалов и объема работ. Наши менеджеры помогут произвести расчет.

стоимость работ

монтаж пластикового водостока	300 р.
монтаж металлического водостока	300 р.
монтаж водостока с обогревом	450 р.

Доставка и оплата

Условия оплаты: Наличный и безналичный расчет

Доставка: По Тюмени и в радиусе 100 км от города

О новых установках водостоков | Roofmaster

Правильная водосточная система жизненно важна для любого здания. В то время как конструкция и конструкция кровли варьируются от одного здания к другому, назначение водостока не меняется. Независимо от того, живете ли вы в очень влажном климате или в засушливом климате, ваша крыша неизбежно подвергнется воздействию дождя и других погодных условий, которые без работающего водостока на крыше вызовут повреждение конструкции здания. Это включает рост стойкой плесени, износ стен и фундамента, а также протечки, которые влияют на интерьер вашего дома или офиса. Современная водосточная воронка предназначена для отвода дождевой воды наиболее эффективным способом, сохраняя при этом эстетическую привлекательность, поскольку во многих случаях она находится на виду у публики. При выборе нового водостока можно выбрать один из четырех основных материалов: чугун , медь, пластик и алюминий . Чугун на сегодняшний день является самым популярным, о чем свидетельствуют размеры и объем таких производителей чугуна, как Josam, Jay R Smith, Zurn, Frank Pattern, Wade и Watt .Медь также популярна; по мере старения образует приятный эффект патины и не подвергается воздействию элементов. Парапетные и водосточные желоба — два примера популярных медных водостоков. Зажимные кольца предназначены для медных водостоков при использовании однослойных. Производителями медных водостоков являются Marathon, Thunderbird и LSP . Пластиковые желоба (ABS) — это экономичный вариант, который легко заменить на застроенной кровле (BUR) на однослойные. При определении типа слива, размера слива и общего количества слива, необходимого для вашего конкретного применения, для установки часто используются аксессуары для слива.С точки зрения популярности, наиболее распространенный слив представляет собой чугунный узел, состоящий из корпуса (поддона), комбинированного мембранного зажима для гидроизоляции / защиты от гравия и купольного фильтра. Одними из самых популярных принадлежностей для слива являются водозаборники (перелив), подпалубные хомуты и приемники поддонов. Наружные водозаборы используются для защиты купола от мусора до тех пор, пока не начнется перелив воды. Большинство водных плотин имеют высоту 2 дюйма. Внешние водные дамбы более популярны, чем внутренние водные дамбы, поскольку они не позволяют мусору забивать купол. Хомуты под палубой рекомендуются для обеспечения надежной и долговечной установки водосточного желоба на всех установках, кроме заливных. Кровельные водостоки должны быть надежно прикреплены к крыше с помощью подпалубного зажима, в противном случае из-за снеговых нагрузок, дождевых нагрузок и регулярного расширения и сжатия водосток будет входить и выходить из кровли, вызывая изгиб и разрушение кровельных мембран. Хрупкий асфальт потрескается и возникнет утечка. Приемник поддона , также называемый поддоном подшипника , используется, когда невозможно определить точное местоположение слива или когда невозможно точно вырезать случаи открытия крыши.Он распределяет вес и надежно удерживает слив на крыше.

Приемник поддона представляет собой квадратную металлическую пластину с углубленным центральным отверстием для установки фланца корпуса слива. Это устраняет лужу воды вокруг многих водосточных систем на крыше из-за того, что фланец опирается на круглое отверстие, вырезанное в крыше. Плохая установка возникает, когда в крыше вырезано круглое отверстие, которое заканчивается не в центре ведущей трубы. В результате обычно получается изогнутый или смещенный лидер.Квадратный ресивер отстойника позволяет вырезать отверстие большего размера и получить квадратную форму, позволяя смещать слив и центрировать его над трубой. На рисунке показан вероятный результат отказа от приемника поддона. Корпус водостока неправильно установлен на палубе, в результате чего рубероид и другие кровельные материалы создают эффект плотины вокруг водостока, что приводит к образованию лужи поблизости от водостока. Эту проблему всегда можно устранить с помощью ресивера отстойника.

Комплект для слива крыши из ПВХ Marathon (Enpoco Pak)

На выбор: полиэтиленовый фильтр (в комплекте) или 10-дюймовый чугунный фильтр

Было: 96 долларов. 25

Цена: 96,25 долларов Продажа: 96,25 долларов

Арт. №

. Написать рецензию!

Количество:

Обзор

Enpoco-Pak — это собранный комплект водосточного желоба ULRD со всеми компонентами для легкой установки.Enpoco-Pak обеспечивает основные характеристики более дорогих водостоков по доступной цене. Он адаптируется к самые обычные материалы однослойной и традиционной сборной кровли для использования с настилами крыши из стали, дерева, сборный бетон или гипс. Этот водосточный желоб предлагает универсальность и простую установку на новых и существующих крышах. Для водоотведения на плоских или наклонных стальных крышах рекомендуются прочные, универсальные водостоки из ПВХ по умеренной цене. Простота установки делает водостоки Enpoco идеально подходящими для устранения скопления воды на оседающих крышах.Имеется в наличии сборные узлы включают в себя основные характеристики более дорогих водостоков, в том числе зажимное кольцо, нижнюю часть зажим и расширительную муфту Fernco®.

• Литой полиэтиленовый купол. Надежно прикрутить болтами к зажимному кольцу.
• Корпус из литого под давлением ПВХ или АБС. Ультрафиолетовая стабилизация для долгой жизни. Сварка растворителем для труб из ПВХ или АБС DWV.
• Алюминиевая зажимная втулка с эпоксидным покрытием с гравийным упором. Рифленый для позитива водоотведение на гладких крышах.Устойчивый к искажениям и небьющийся.
• Алюминиевый зажим для нижней палубы. Надежно крепит слив к палубе.
• Гибкая компенсирующая муфта Fernco®. Подключается к трубе из ПВХ, АБС или чугуна.
• Возможна опция перелива, звоните

Установка

СЛЕДУЕТ ПРОЧИТАТЬ ИНФОРМАЦИЮ ПО УСТАНОВКЕ ENPOCO-PAK ПЕРЕД УСТАНОВКОЙ СЛИВА.

1 МИГАЮЩЕЕ ПРИЛОЖЕНИЕ
Установите однослойную мембрану, мягкую медь, свинец или BUR. фетр между зажимным кольцом и сливным фланцем.

2 СОЕДИНИТЕЛЯ 4 ”(102 мм) ПВХ
При соединении пластика АБС и ПВХ необходимо использовать требуется универсальный цемент. При любых условиях требуется надлежащая просушка ПВХ-коннектора до слива перед установкой муфты XJ.

3 ПРОЦЕДУРА ЗАТЯЖКИ ПРИНАДЛЕЖНОСТЕЙ
Используйте максимум 60 дюймов на фунт. крутящего момента для затяжки соединительные ленты и будьте осторожны при закреплении зажимное кольцо и зажим нижней палубы. Не требуется чрезмерной затяжки.

4 МУФТА
Прикреплю к Графике 40 DWV пластик или Нет дренажной линии из чугуна втулки.

5 СПЕЦИАЛЬНОЕ ПРИМЕЧАНИЕ
Мокрая или поврежденная изоляция или изоляция с низким Прочность на сжатие должна быть уменьшена вокруг дренажа посадочное место фланца и заменено изоляцией, имеющей минимальное значение сжатия 25 фунтов на квадратный дюйм — это рейтинг или выше должно применяться ко всем вышеперечисленным условиям кровли.Дренаж должен иметь изоляцию, сужающуюся к нему, позволяющую полный дренаж через дренажные отверстия зажимного устройства.

Что в коробке

Водосточный желоб из ПВХ ULRD с литым зажимным кольцом из Элумалой

Поли Купол

Зажим под палубу из литого алюминия

Соединитель ПВХ

Прямая резиновая муфта Fernco

Обзоры

(0) & bullet; Написать рецензию!

У этого продукта еще нет отзывов. Написать рецензию!

Установка дренажных линий водосточной трубы

Всплесковые блоки не очень хорошо отводят воду от фундамента. © 2017 Роджер Хенторн

Установите наконечники дренажной линии водосточной трубы

У Этель произошло наводнение, похожее на проблемы Рича. Загляните в информационный бюллетень от 21 мая 2020 г., чтобы прочитать ее историю.

ДОРОГОЙ ТИМ: Мне нужно закопать водосточные трубы в моем дворе до того, как двор будет засеян.Куда лучше всего их положить и на какую глубину они должны быть закопаны? Какой тип трубы тебе нравится? Как далеко от дома должны выходить трубы? Друг посоветовал использовать выдвижные клапаны, чтобы поливать газон и растения. Это хорошая идея? Рич Т., Джексон, MS

УВАЖАЕМЫЙ БОГАТЫЙ: Отвод ливневых вод с крыш — это тема, которую строители и домовладельцы иногда игнорируют. Я не могу сказать вам, сколько домов я вижу, где водосточные трубы выходят на брызговики у основания фундамента.

НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ И БЫСТРЫЕ СТАВКИ от местных ландшафтных дизайнеров, которые могут установить водосточные линии.

Часто этих домовладельцев беспокоит просачивание воды в подвалы или подполья, и это неудивительно. Сильный ливень на крыше среднего размера может производить сотни и тысячи галлонов воды, извергающейся из различных водосточных труб, расположенных вокруг дома.

НАЖМИТЕ ЗДЕСЬ, чтобы прочитать еще одну мою колонку, в которой показано, сколько воды может отойти с крыши при умеренных осадках.Вы будете УДИВИТЕЛЬНЫ!

Сбор дождевой воды

Я регулярно бываю в юго-западной части нашей великой страны и несколько удивлен, что ливневые воды не собираются и не накапливаются домовладельцами, живущими в этой засушливой местности. Законы, принятые несколько десятилетий назад, часто не позволяют домовладельцам собирать и хранить воду, которая попадает на их землю. Речные системы, впадающие в реку Колорадо, страдают от этого, потому что вода в этом водосборном бассейне в конечном итоге течет к плотине Гувера и через нее.

Вода, удерживаемая этой плотиной, используется для орошения сельскохозяйственных культур, выращиваемых для многих людей в США. Вода также производит электричество, которое отправляется десяткам миллионов людей в южной Калифорнии и других частях юго-запада. Ситуация сложная.

Если вам разрешено собирать и хранить дождевую воду, эту воду можно легко собрать и направить в надземные или подземные пластиковые бочки или резервуары. Если хранилище надземное и расположено в самой высокой части участка, трубопровод капельного орошения может быть продлен от резервуара для воды.

Накопленная дождевая вода может быть использована для орошения растений, которые иначе наслаждались бы напитком до постройки дома.

Простой телефонный звонок в местный городской офис позволит вам узнать, разрешено ли вам собирать дождевую воду.

Почему не собирают урожай

Проблема со сбором дождевой воды заключается в том, что она снижает расход воды в основных реках, объем воды в кубических футах в минуту. Если вы собираете дождевую воду, а затем используете ее для полива растений, питья и затем снова закапываете в землю через септическую систему, эта вода никогда не попадет в реку, а затем в большие плотины.

Контракты, заключенные несколько десятилетий назад, рассчитаны на то, что вода будет поступать в плотины. Весь вопрос о правах на воду на частных землях на западе США очень сложен. Это выходит далеко за рамки данной статьи.

Городская ливневая канализация

Прежде чем приступить к каким-либо работам, вам следует узнать в местных органах власти, есть ли у них особые правила и нормы для ливневых вод. Иногда приходится отводить эту воду в специальные подземные ливневые коллекторы или надземные каналы. Некоторые органы местного самоуправления или агентства не имеют правил или положений.

Инструменты для рытья траншей

Я обычно выкапываю траншею глубиной от 12 до 14 дюймов для дренажных линий водосточной трубы. Самый быстрый способ — арендовать траншейную машину в местном пункте проката инструментов.

Если у вас твердая глинистая или каменистая почва, вы можете использовать ручной электрический отбойный молоток, чтобы выкопать траншею.

Это отличный отбойный молоток для удаления гнилого бетона. Если у вас есть более крупная работа, которая продлится несколько дней, вам следует КУПИТЬ ее, поддерживать ее в хорошей форме, а затем ПРОДАТЬ ее на Craigslist, как только она будет завершена.Это будет дешевле, чем аренда. НАЖМИТЕ ИЗОБРАЖЕНИЕ СЕЙЧАС, ЧТОБЫ КУПИТЬ ЭТО ВЕЛИКОЛЕПНЫЙ ИНСТРУМЕНТ. У меня есть такой, как он.

Эти электрические инструменты для сноса могут быть оснащены наконечниками долота для раскалывания более крупных камней или наконечниками лопаты для резки сухой или влажной глинистой почвы.

Это миниатюрная лопата, которая подходит к концу отбойного молотка Bosch. Он прорезает глинистую почву, как горячий нож сквозь холодное масло. НАЖМИТЕ ИЗОБРАЖЕНИЕ СЕЙЧАС, ЧТОБЫ КУПИТЬ ЭТО ФАНТАСТИЧЕСКИЙ АКСЕССУАР.

Если участок достаточно плоский, трубы будут становиться тем глубже, чем дальше они выступают, так как вы должны создавать 1/8 дюйма падения на каждый фут, на который проложены трубы. Трубы ни в коем случае нельзя прокладывать параллельно в неуплотненном грунте, уложенном напротив фундамента.

НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ И БЫСТРЫЕ СТАВКИ от местных ландшафтных дизайнеров, которые могут установить водосточные линии.

Со временем эта грязь или почва оседает, и это может привести к поломке, перегибу или обратному или обратному уклону трубопровода.

Водосточная труба может пересекать неуплотненный насыпь под углом 90 градусов, так что она находится в ненарушенной почве. Но поскольку почва, прилегающая к дому, со временем оседает, эту небольшую длину трубопровода необходимо проверить и приподнять, чтобы убедиться, что она стекает.

Труба в нижнем левом углу фотографии пересекает неуплотненную насыпь вокруг подвала моего дома. Я позволил заливу осесть в течение нескольких месяцев и полил его перед установкой водосточных труб. Это 4-дюймовая труба SDR-35, которая пересекает другую трубу дальше во дворе с помощью стандартного тройника. (C) Авторские права 2017 Тим Картер

SDR-35 Трубы и фитинги

Я предпочитаю использовать гладкую пластиковую канализационную трубу SDR-35 диаметром 4 дюйма. Эта труба имеет гладкую внутреннюю поверхность и очень напоминает толстостенный пластиковый трубопровод, используемый для внутренней канализации дома и вентиляционного трубопровода.

Фитинги могут быть неразъемно приварены к трубе с помощью ПВХ-цемента. Эти фитинги бывают всех типов, включая важнейшие тройники, в которых одна труба соединяется с другой.

Это стандартный тройник. Обратите внимание на красные стрелки, показывающие направление потока воды через фитинг. НАЖМИТЕ ИЗОБРАЖЕНИЕ СЕЙЧАС, ЧТОБЫ КУПИТЬ ОДИН.

Если вы не хотите использовать клей, вы можете купить фитинги с резиновыми прокладками. Эти фитинги имеют резиновое уплотнительное кольцо, встроенное в каждый конец фитинга.

Это фитинг SDR-35 с прокладкой под 45 градусов. Обратите внимание на черную прокладку. Вы используете их много. Все подземные повороты должны быть под углом 45 градусов. Если вам нужно сделать изгиб под землей под углом 90 градусов, вы должны использовать два изгиба на 45 градусов и поместить между ними кусок трубы длиной 1 фут. Вы делаете это, чтобы легче было протащить змею для очистки дренажа через трубу, если она когда-нибудь засорится. НАЖМИТЕ ИЗОБРАЖЕНИЕ СЕЙЧАС, ЧТОБЫ КУПИТЬ ДАННЫЙ ФИТИНГ.

При работе с фитингами с прокладками необходимо очищать трубу от песка и грязи.Вам также понадобится грубый напильник, чтобы сузить обрезанные концы любой трубы. Если не подпилить концы, вы никогда не вставите трубу в резиновую прокладку. Вы также смажете трубку и прокладку жидким мылом для посуды.

Если вы установите любой из типов в соответствии с указаниями, корни деревьев, которые создают кошмары о засорении, никогда не смогут проникнуть в систему трубопроводов. Я не большой поклонник гибких гофрированных черных труб для водосточных труб. Он легко раздавливается, и его практически невозможно очистить с помощью профессионального оборудования для очистки канализации.

Все подземные изгибы в водосточных трубах должны выполняться с помощью угловых фитингов 45 градусов или меньше. Углы в девяносто градусов под землей становятся препятствием в случае, если трубопровод должен быть прочищен профессиональной компанией по очистке канализации.

Дренажная линия водосточной трубы должна была сделать изгиб. В нижней части фотографии труба, которую вы видите, соединяется с фитингом под 45 градусов. — © 2017 Тим Картер

Вы можете использовать угол 90 градусов у основания водосточной трубы, где начинается подземный трубопровод, так как очиститель канализации обычно может без труда вставить сюда свою металлическую змею.

Труба вдали от дома

Если вам разрешено сливать ливневую воду на своем участке, делайте это как можно дальше от дома. Постарайтесь отвести всю воду к низкому месту подальше от дома.

Не сливайте на участок больше воды, чем было бы естественным путем до постройки дома. Просто имейте в виду, где вода падает на крышу и куда она стекала, если бы ваш дом никогда не строился. Если вы прокладываете трубу в том месте, где раньше была вода, вы не должны навредить окружающим соседям.

Громадные камни

Там, где водосточная дренажная линия заканчивается над землей, это вызовет эрозию, потому что в этот момент вы концентрируете много воды с крыши. Создайте большую площадь из камней размером с мяч для софтбола, на которые будет стекать вода. Это поглощает часть энергии и разводит воду.

Встроенные всплывающие клапаны

отлично справляются с тем, чтобы дождевая вода стекала на вашу собственность, если вам разрешено сливать ливневую воду на вашу собственность.Постарайтесь разместить их так, чтобы они были наиболее полезными для вашей растительности.

Фотографии и видео

Бесценный инструмент, который пригодится в будущем, — это коллекция фотографий и видео, снятых во время монтажа водосточной трубы. Видео лучше всего, потому что вы можете говорить и описывать то, что видит камера. Загрузите их в облачное хранилище и передайте будущему покупателю вашего дома.

Если вы отойдете в сторону и включите части дома на фотографии, а на фотографиях разместите лопаты или другие предметы для увеличения, эти отпечатки помогут вам определить местонахождение труб в будущем.Со временем очень легко забыть, где в земле проходят скрытые трубы.

Мои собственные фотографии раньше сэкономили мне много работы. Мне пришлось установить небольшой полевой сток в боковом дворе. Фотографии, которые я сделал много лет назад, позволили мне в течение пяти минут найти сливную трубу, к которой должен был быть подсоединен новый слив. Я мог бы копать час и пропустить трубу на несколько дюймов без помощи фотографий.

НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ И БЫСТРЫЕ СТАВКИ от местных ландшафтных дизайнеров, которые могут установить водосточные линии.

Колонка 517

Кровельные трапы — Canplas Industries Ltd.

Зажим под палубу

Устанавливается на кровле здания для надежного крепления водостока к крыше здания. Шпильки и шайбы в комплекте

Характеристики

• Отлит под давлением из нетоксичного прочного поливинилхлорида (ПВХ) серого цвета (PVC)
с классом защиты от дыма. • Обычно используется только в дренажной части системы DWV.
• Отвечает требованиям CAN / ULC 102 в отношении пламени и дыма.2, 25/50 для негорючих зданий
• Максимальная рабочая температура при (140F) + 60C
• Огнестойкость, не поддерживает горение в присутствии источника воспламенения

• Используются устойчивые к ржавчине болты с эмалевым покрытием
• Высокая химическая стойкость к кислотам, щелочам, спиртам, галогенам и другим агрессивным средам.
• Высокая химическая стойкость к кислотам, щелочам, спиртам, галогенам и другим агрессивным средам.
• Используйте одобренную грунтовку для ПВХ и цемент на основе растворителя для изготовления стыков из ПВХ
• Высокая химическая стойкость к кислотам, щелочам, спиртам, галогенам и другим агрессивным средам

Отчётные листы Ресурсы

Нажмите на номер детали ниже, чтобы сгенерировать отчетный лист.

PVC FR-Pro Grey От 2 до 4 дюймов Зажим для водостока под палубой, с эмалевым покрытием, 6-дюймовые длинные шпильки, шайбы и гайки

PVC FR-Pro Grey От 6 до 8 дюймов Зажим для водостока под палубой, с эмалевым покрытием, 6-дюймовые длинные шпильки, шайбы и гайки

ДРУГИЕ ИНСТРУМЕНТЫ

Зеленые крыши — Системы с дренажными пластинами

ОПИСАНИЕ: Системы «зеленых крыш» этого типа дренируются с помощью гофрированных пластиковых листов, называемых «дренажными плитами». Вода задерживается в карманах на верхних сторонах дренажных пластин; лишняя вода разливается по краям плит и уносится с крыши.

ПРИМЕНЕНИЕ: Поскольку дренажные плиты легкие и простые в установке, они стали самой популярной дренажной системой для зеленых крыш. Дренажные плиты рекомендуются для крыш с уклоном менее 1:12.

Дренажная пластина 25мм

КОМПОНЕНТЫ: Синтетическая ткань для защиты / водоотведения плотностью 500 г / м2 (15 унций / ярд2) накладывается поверх гидроизоляционной или корневой барьерной мембраны.Поверх ткани укладываются дренажные пластины, стыки которых расположены в шахматном порядке. Доступны дренажные плиты трех толщин для удовлетворения требований к дренажу и хранению воды практически для любой зеленой кровли: 25 мм (толщина 1 дюйм) является стандартным для тонких обширных крыш, 40 мм (1,5 дюйма) рекомендуется для улучшенного хранения воды и отвода воды на более толстых обширных кровлях. крыши и полуинтенсивные крыши, и 60 мм (2,5 дюйма) доступны для максимального удержания воды на интенсивных крышах. Поверх дренажных пластин накладывается разделительная ткань плотностью 200 г / м2 (6 унций / ярд2), и по ткани распределяется почва.Подробные сведения об установке см. На следующих страницах.

обозначение системы	П1	P2	П3	П4
типовые установки	Очиток травы	Очиток травы многолетники	многолетники травы кустарники	травы кустарники деревья
обширная почвенная смесь	3 «	5 «	–	–
интенсивная почвенная смесь	–	–	8 «	12 «
разделительная ткань	1/8 дюйма	1/8 дюйма	1/8 дюйма	1/8 дюйма
дренажная пластина	1 «	1-1 / 2 «	1-1 / 2 «	1-1 / 2 «
защитная ткань	1/4 дюйма	1/4 дюйма	1/4 дюйма	1/4 дюйма
номинальная толщина	4 «	7 дюймов	10 «	14 «
сухой вес	13 фунтов / фут2	21 фунт / фут2	34 фунта / фут2	51 фунт / фут2
насыщенная масса	21 фунт / фут2	34 фунта / фут2	53 фунта / фут2	78 фунтов / фут2
минимальный уклон	0:12	0:12	0:12	0:12
максимальный уклон	1:12	1:12	1:12	1:12
задержка воды	50%	60%	70%	80%

ПРОЦЕДУРА УСТАНОВКИ: На следующих рисунках описана основная процедура установки. Мы часто настраиваем процедуру под каждую крышу.

1. Если первичная кровельная гидроизоляция не устойчива к корням, сначала нанесите защитную мембрану для корней. Затем разверните стандартный защитный коврик Optigreen 500 г / м2, перекрывая соседние листы не менее чем на шесть дюймов, и прорежьте отверстия для водостока. Для большей механической защиты или увеличения емкости хранения воды замените коврик Optigreen 900 г / м2 Heavy-Duty Protection Mat.

2.Разместите водосточные боксы Optigreen над водосточными желобами, добавляя при необходимости элементы боковых стенок, чтобы они соответствовали толщине системы.

3. Опорная кромка Optigreen должна быть установлена ​​на обширных зеленых крышах на расстоянии примерно 30 дюймов от краев крыши с водосточными желобами и 18 дюймов от других краев. Если по периметру будет гравий, удерживающая кромка будет разделять почву и гравий, и ее не нужно прикреплять. Если по периметру не будет гравия, удерживающую кромку следует прикрепить к гидроизоляционной мембране или защитной ткани, чтобы она оставалась на месте.

4. Уложите сливные пластины Optigreen в шахматном порядке. Многослойные пластиковые пластины можно легко разрезать с помощью циркулярной пилы, или можно приобрести половинки листов для ускорения монтажа. Пластины должны плотно прилегать, но не перекрываться. Доступны три толщины в зависимости от требований к хранению воды: 25 мм (1 дюйм), 40 мм (1,5 дюйма) и 60 мм (2,5 дюйма).

5.Ткань Optigreen Separation Fabric разработана для удержания почвы без засорения, позволяя корням растений легко проникать внутрь и достигать воды в дренажных пластинах. Разверните ткань Optigreen Separation Fabric над сливными пластинами, перекрывая соседние листы не менее чем на шесть дюймов. Тщательно обрежьте ткань по краям.

6. ПЕРИМЕТР РАСПРЕДЕЛИТЕЛЬНОГО ГРАВИКА Разложите хорошо промытый гравий, просеянный до минимального размера частиц 3/8 дюйма. По возможности гравий следует выгружать из суперсек, подвешенных к кранам, чтобы свести к минимуму возможность повреждения.

7. Для обширных крыш нанесите среду для выращивания растений Optigreen Extensive Greenroof из расчета не менее одного кубического ярда на 100 квадратных футов (3 дюйма). Для интенсивных кровель нанесите Optigreen Intensive Greenroof Growing Media по мере необходимости, чтобы получить требуемую толщину системы. По возможности, среду следует выгружать из суперсек, подвешенных к кранам, чтобы свести к минимуму возможность повреждения.

8.Вставьте растения для зеленой крыши в произвольном порядке, по два на квадратный фут. Тщательно поливайте после установки и во время продолжительных засушливых периодов в течение первых двух лет. Ежегодно распространяйте удобрения замедленного высвобождения Optigreen на обширных крышах.

вернуться к началу страницы

XF 3211 Дренаж + водоудерживающая зеленая крыша

XF 3211 — это геокомпозит, состоящий из дренажной сердцевины из сплавленных трехмерных перепутанных полипропиленовых нитей, термически связанных с нетканым водоудерживающим флисом, изготовленным из 100% смешанных переработанных синтетических волокон, которые прочны и не гниют.

Полипропиленовые нити сформованы в виде квадратной формы вафли, чтобы сформировать дренажную сердцевину с превосходной прочностью на сжатие. Полипропилен имеет низкое влагопоглощение, поэтому сохраняет свою прочность даже во влажной среде. Он химически инертен и обладает отличной стойкостью к органическим растворителям, обезжиривающим веществам, кислотам и щелочам.

Водоудерживающий флис — это легкий нетканый материал, который может удерживать и удерживать более 7 штук.В 5 раз больше собственного веса в воде. В отличие от дренажных водоемов, где вода хранится в отдельных небольших «чашках», XF 3211 обеспечивает равномерную подачу воды при прямом контакте с питательной средой, которая легко доступна для растений.

XF 3211 поставляется в удобном рулонном формате. Она проницаема для водяного пара и поэтому подходит для установки на обычных и защищенных мембранных крышах. Это экологически безопасная воронка для зеленой крыши, которая содержит 71% по весу постиндустриальных переработанных материалов.

Рекомендуемое применение на зеленой крыше

 Обширные, полуинтенсивные и интенсивные зеленые кровли

 Вазоны для наружных и внутренних работ

 Повышение водоудерживающей способности и водоотведения зеленых крыш

 Подходит для обычных защищенных мембранных крыш (PMR)

Особенности и преимущества

 Защищает гидроизоляцию во время и после устройства зеленой кровли

 Высокая прочность на сжатие для поддержания хорошего дренажа при нагрузках

 Превосходная водоудерживающая способность снижает сток и способствует управлению ливневыми водами

 Открытый керн 3D обеспечивает высокую скорость дренажа с минимальным сопротивлением

 Дренажный сердечник устойчив к переходным нагрузкам и поддерживает поток

 Легкий, гибкий, простой и быстрый в установке

 Соответствует неровной или криволинейной поверхности крыши

 Легко режется и отвечает сложным требованиям ландшафтного дизайна

 Долговечная, отличная химическая и биологическая стойкость

 Переработанное содержимое способствует начислению баллов по системе LEED

Установка XF3211

Установите XF 3211 водоудерживающей тканью вверх и спутанными нитями вниз. Стык роликов и закрытие стыка с соседним роликом с помощью встроенного 4-дюймового. Боковой нахлест (100 мм) для непрерывного покрытия флисом. Соедините концы рулетов вместе. Смещайте соседние валки как минимум на 40 дюймов (1 м), чтобы концевые соединения не были выровнены. Накройте XF 3211 сразу после установки, чтобы предотвратить поднятие ветра и повреждение ультрафиолетовым излучением.

XF32 11 Технические характеристики

Свойства ткани

Свойства полипропилена и полимера

Полипропилен обладает отличной стойкостью к органическим растворителям, обезжиривающим агентам, кислотам и щелочам.По прочности на разрыв он превосходит полиэтилен высокой плотности. Он легкий и имеет низкое влагопоглощение.

XF 3211 Упаковка

Насколько нам известно, информация, содержащаяся в данном документе, является точной. Однако Low & Bonar Inc. не может нести никакой ответственности за их точность или полноту. Ответственность за окончательное определение пригодности любой информации или материала для предполагаемого использования, способа их использования и того, нарушает ли предлагаемое использование какие-либо патенты, лежит исключительно на пользователе.Эти продукты могут быть защищены патентами или заявленными патентами.

Дренажные фильтры для плоской крыши — наиболее неправильно понимаемая часть крыши Смотреть видео

Дренажные фильтры с плоской крышей или листовые фильтры Важные функции

В этом видеоролике объясняется принцип работы дренажного бассейна.

При правильной конструкции сетчатый или листовой фильтр должен предотвращать попадание крупных предметов в канализацию, позволяя при этом пропускать мелкий мусор вместе с потоком воды.Большинство сетчатых фильтров или куполов, закрывающих слив на плоских крышах, плохо спроектированы, потому что они блокируют более мелкий мусор, и сетчатый фильтр забивается, предотвращая любой поток воды. Веточки, ракушки и камни не должны проходить через отверстия или щели фильтра. Такие предметы могут вызвать засорение дренажных труб.

Дренажные фильтры старого образца

На крышах есть много чугунных сливных сеток старого образца. Эти старые чугунные сетчатые фильтры не были хорошо сконструированы для прохождения мелкого мусора вместе с водой, потому что прорези слишком узкие.

Металлические и пластиковые сетчатые фильтры / листовые фильтры

Есть много компаний, производящих сливы и фильтры. Большинство пластиковых фильтров в конечном итоге трескаются и ломаются из-за вредного воздействия ультрафиолета в течение длительного периода времени.

Металлические сетчатые фильтры служат дольше, потому что они выдерживают внешние элементы и тяжелее, поэтому они будут оставаться на сливе, не привинчивая их, что упрощает очистку.

Чугунные сливные фильтры

Это изображения крыш, которые все еще существуют.Слив и сетчатый фильтр не заменялись при установке новой крыши, потому что они дорогостоящие. Из-за плохо спроектированного водостока вероятно образование скоплений или скоплений воды, что вызовет напряжение и возможные утечки на новой крыше.

Сливной фильтр или листовой фильтр. Это старый листовой фильтр на чугунном водостоке с очень маленькими прорезями и отверстиями. Это один из самых неэффективных листовых фильтров на сливе. Еще одно изображение старых чугунных листовых фильтров или сливных красителей. Отверстия и щели очень маленькие, поэтому они блокируют прохождение более мелкого мусора.

Пластиковые дренажные фильтры

По нашему опыту, пластиковые фильтры лучше всего устанавливать. Они быстро разрушаются всего через несколько лет из-за постоянного вредного воздействия ультрафиолетового излучения. Под воздействием силы воды во время ливня мы видим, как хрупкие сетчатые фильтры разбиваются, оставляя слив, забиваясь большим мусором.

Пластиковые листовые фильтры — худшее из возможных. Они тормозят и позволяют мусору забивать слив

Комбинация слив и фильтра

Комбинация дренажа и фильтра на рисунке ниже является примером хорошей дренажной системы.Прорези на сетчатом фильтре большие и достаточно широкие, чтобы через них мог проходить мелкий мусор. Если мусор собирается в зоне водосбора, вокруг фильтра, он достаточно низкий, чтобы вода могла стекать поверх мусора и спускаться в канализацию.

Листовой фильтр на этом изображении имеет немного большие прорези, которые позволяют более мелкому мусору проходить через

Изготовленный на заказ сетчатый фильтр

На рисунке ниже мы обнаружили, что лучший фильтр для любой плоской крыши — это тот, который показан; это изготовленный на заказ металлический фильтр размером 2 x 2 фута с большими прорезями или отверстиями для пропускания мелкого мусора.Это идеально, когда вокруг фильтра есть водосборный бассейн. Фильтр имеет более низкий профиль, чем куполообразный фильтр, что предотвращает скопление большого количества мусора вокруг фильтра.

Эта часть крыши была опущена, поэтому, если вокруг фильтра будет собираться мусор, вода все равно может стекать через его верх и спускаться в канализацию.

Как вы читали, сетчатый фильтр является важной частью дренажной системы. Если он хорошо спроектирован, он потребует лишь минимального регулярного обслуживания.

На этом изображении показан листовой фильтр или сливной фильтр, изготовленный на заказ. Идея состоит в том, чтобы позволить воде течь через листовой фильтр после того, как по бокам скапливается мусор.

Вывод к дренажным сетчатым фильтрам или листовым фильтрам

Часто к нам обращаются для решения проблем больших бассейнов или луж воды, скопившейся на плоской крыше из-за неправильного дренажа. Эти бассейны с водой приводят к преждевременному разрушению кровельного материала и возникновению протечек.

В течение весеннего сезона мы видели некоторые плоские крыши в таком состоянии, что не только мох рос во влажных областях, но также процветали другие виды растений.

В зимние месяцы эти водоемы замерзают и вызывают нагрузку на конструкцию крыши, что может повлиять на внутренние части жилища.

Мы нашли проверенный и надежный способ уменьшить скопление воды там, где нет уклона для надлежащего дренажа. Мы прорезаем каналы под углом к ​​дренажной зоне, что может решить проблему водостока с плоской крыши и продлить срок службы крыши.
