Краткий обзор-сравнение SMD светодиодов: 3528, 1210, 5050, 5060, 2835, 5630, 5730, 7020, 3014, 3020
Светодиоды для поверхностного монтажа (SMD) широко используются в лентах, линейках и лампах. Рассмотрим наиболее популярные в настоящее время.
Чип 3528, или 1210 в дюймовом измерении создан по образу и подобию классического 5 миллиметрового 20 миллиамперного светодиода мощностью 0,06 Вт. По современным меркам этот, разработанный достаточно давно, светодиод считается слабым и не очень эффективным. Лента с 60 и 120 диодами на метр потребляют 4,8 и 9,6 ватта соответственно и используются для декоративной подсветки. Встречаются в продаже ленты с 240 диодами на метр — как правило на 24 вольта мощностью 19,2 ватта. Также светодиод 3528 часто используют в дешевых лампах и разнообразных светильников.
Чип 5050, также маркируемый с учетом длины выводов как 5055 или 5060
Чипы 3014 и 3020 относительно новые разработки. При мощности сопоставимой с 3528 имеют лучшую эффективность и теплоотводящую способность. Качественные светодиоды работают хорошо, а вот дешевые, по отзывам некоторых покупателей, могут быстро деградировать со временем. В настоящее время не очень распространены.
Чип 2835 похож на 3528 только размерами — смотрите не перепутайте! Это современный эффективный диод по мощности примерно равный 5050. На рынке представлен лентами плотностью 60 и 120 светодиодов на метр. Часто используется в мощных линейках и лампах.
Чипы 5630 и 5730 ещё более мощные современные светодиоды мощностью 0,5 Ватта. Наиболее распространены ленты плотностью 60 диодов на метр.
Чип 7020 современный, достаточно редкий, продается в основном на алюминиевых линейках 50 см 36 диодов.
Небольшая сравнительная таблица:
Чип | Ток, мА | Мощн. мВт | Люмен | Теплоконтакт |
3528 | 20 | 60 | 6-8 | плохой |
5050 | 60 | 200 | 16-18 | плохой |
3014 | 30 | 100 | 6-11 | нормальный |
3020 | 20 | 60 | 8-10 | |
2835 | 60 | 200 | 20-24 | хороший |
150 | 500 | 40-55 | хороший | |
5730 | 150 | 500 | 40-55 | хороший |
7020 | 150 | 500 | 40-60 | хороший |
На рынке также могут встречаться другие типоразмеры диодов. Общая рекомендация при их выборе — чем позднее чип разработан, тем он эффективнее по светоотдаче и лучше отводит тепло. Если возможности по отводу тепла ограничены лучше использовать менее мощные чипы.
www.ledcalc.ru
Светодиоды SMD 5630 и 5730, технические характеристики и отличие
Светодиоды SMD 5630 и SMD 5730 стали очень популярны в лампах для дома благодаря хорошим техническим характеристикам. Они позволяют производить недорогие и небольшие лампы, аналоги ламп на 40Вт, 60Вт, 90Вт. Но и здесь есть немало тонкостей в спецификациях, а найти их не очень просто.
Содержание
- 1. Реальная мощность китайских светодиодов
- 2. Характеристики и отличие 5630 и 5730
- 3. Сравнение ламп кукуруз на 5630 и 5730
- 4. Вычисляем реальную мощность
- 5. Итоги
Реальная мощность китайских светодиодов
90% китайской продукции, например на базаре Aliexpress, изготовлена на маломощных диодах, которые гораздо слабей фирменных. Фирменные, это производства Samsung, LG, Philips и другие. Китайцы этим активно пользуются, указывая параметры, как будто там установлены Самсунги. После покупки оказывается, что яркость и мощность ниже в 3-4 раза, чем обещал продавец.
Про отличие по внешним признакам хороших от плохих читайте «Полные характеристики светодиодов«.
Китайские 5630, 5730 тип №1 | Китайские 5630, 5730 тип №2 | Китайский 5050 | |
Мощность | 0,09W | 0,15W | 0,1W |
Яркость | 7 лм | 12 лм | 8 люмен |
Получается, что китайский 5630 (5730) на 0,15W слабее фирменного 5050 на 0,2W. Будьте бдительны при выборе товара.
Характеристики и отличие 5630 и 5730
В таблице приведены параметры и отличие для брендовых, полноценных фирменных.
Параметр | 5630 | 5730 | 5050 |
Световой поток | 40 | 55 | 18 |
Мощность | 0,5 Вт | 0,5 Вт | 0,2 Вт |
Температура, градусов | -40 до + 80 | -40 до + 80 | -40 до + 65 |
Ток, ампер | 0,15 | 0,15 | 0,06 |
Напряжение, Вольт | 3,3 | 3,4 | 3,3 |
Длина и ширина, мм | 5,3 x 3 | 4,8 x 3 | 5 x 5 |
Для наглядности добавил диод SMD 5050 предыдущего поколения в таблицу, в которой представлены усреднённые характеристики популярных модификаций, которые зависят от производителя. При составлении использовались спецификации производителей Edison, NationStar. У европейских брендов они получше, у китайских немного похуже, примерно на 15-20%. Таблица составлена по цветовой температуре 6000К (Кельвинов), нейтрально белого света. Существуют и другие модификации со значительным отличием от характеристик в таблице.
Главное отличие 5630 и 5730, это более высокий световой поток при одинаковой потребляемой мощности. Если хотите визуально отличить их, то они имеют разницу по длине в 0,5 мм, и очень значительно они отличаются от такого динозавра SMD 3528.
При перегреве светодиод начинает терять яркость и выгорать. Не допускайте перегрева, иначе за короткое время он придет в негодность, выработав свой ресурс.
Сравнение ламп кукуруз на 5630 и 5730

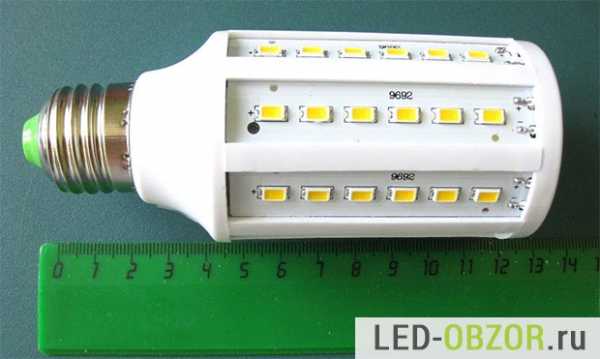

Лампа на SMD 5630, 42 штуки
Вначале моего плотного знакомства со светодиодами в китайском магазине были куплены лампы на SMD 5630, которые содержали 42 световых элемента, и были как аналог накаливания 60 Вт. Лампочки для того времени оказались очень хорошие и яркие. Внутри был установлен источник питания на балластном конденсаторе, все просто как три рубля. Благодаря простой конструкции они легко ремонтируются, буквально за 5 минут.
Вскоре светодиоды SMD 5630 были усовершенствованы, и появились 5730. Ради спортивного интереса в интернет-магазине купил 5 кукуруз на 60 штук SMD 5730, аналог 90 Ватт. В результате непродолжительных тестов выявил основные отличия.
Лампа на диодах SMD 5730, 60 штуки
Вычисляем реальную мощность
Так как лампочки были куплены в Китае и по минимальной цене в 160 руб, то естественно производитель неизвестен. Используя светодиоды низкого качества, китайцы занижают их мощность, чтобы защитить их от выгорания и малого срока службы. При паспортной мощности SMD 5630 в 0,5 Ватта, в моём случае получаем 0.15 Ватт на один. Это подтвердили сами китайцы, когда общался с ними. Это правило действует и для китайских светодиодных лент 5630 и 5730, не верьте тому что вам обещает продавец в характеристиках.
..Запомните простую формулу, не верьте тому, что вам пообещает продавец. Умножьте количество светодиодов на 0,15 и вы узнаете реальную мощность лампочки. Действует только для 5630 и 5730.

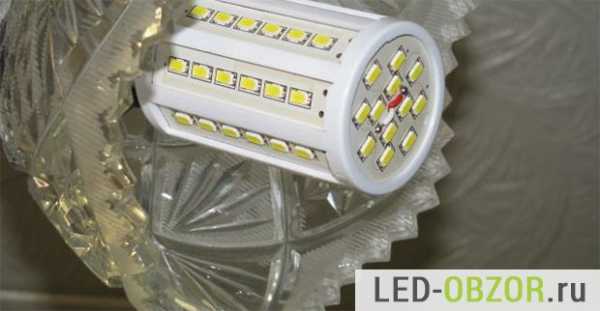

ЛЕД лампочка высокотехнологично торчит из светильника
Тестирование проводил на кухне и коридоре. Цветовая температура одинаковая, белый дневной свет. Светодиодная лампочка на 60 элементов 5730 светит в 1,5 раза ярче, чем на 42 светодиодах 5630. Это из-за того, что количество диодов больше в полтора раза.
Если у вас лампа «кукуруза», то предварительно отключите питание люстры. Такая лампа имеет открытые контакты, пусть напряжение на ней невелико, примерно 20-30 Вольт, но ничего приятного вы не получите. Соблюдайте технику безопасности.
Итоги
Светодиоды СМД 5630 и 5730 сейчас стали самыми популярными благодаря оптимальному сочетанию мощности и светового потока. На их основе выпускаются мощные светодиодные лампы для дома и диодные ленты. Но всегда обращайте на яркость одного диода, я бы переплатил 30%, но выиграл бы в качестве и сроке службы 100%.
led-obzor.ru
Характеристики светодиода LED SMD 5630, параметры
Большой популярность сейчас пользуются сверхяркие светодиоды серии SMD 5630, SMD 5730, классифицируемые, как светодиоды средней мощности. Они являются достаточно оптимальным сочетанием мощности и светового потока. Технологии не стоят на месте, и теперь в корпусах таких же размеров производят светодиоды следующего поколения, которые содержат при таких же габаритах два одинаковых кристалла, соответственно мощность возрастает в два раза и равняется 1 Ватту. Еще один из вариантов модификации, это установка более современного кристалла, который дает до 158 Люмен на Ватт. Такие LED диоды производит компания SVETLED, под маркировкой SVL 5630. Современный сверхяркий кристалл могут установить и в корпус SMD 5050.
Содержание
- 1. Реальная мощность китайских светодиодов
- 2. Основные характеристики SMD 5630
- 3. Подробные характеристики
Реальная мощность китайских светодиодов
90% китайской продукции, например на базаре Aliexpress, изготовлена на маломощных диодах, которые гораздо слабей фирменных. Фирменные, это производства Samsung, LG, Philips и другие. Китайцы этим активно пользуются, указывая параметры, как будто там установлены Самсунги. После покупки оказывается, что яркость и мощность ниже в 3-4 раза, чем обещал продавец.
Чтобы научится отличать по внешним признакам хороший от плохого по размеру кристалла читайте статью «Характеристики светодиодов«.
Китайские 5630, 5730 тип №1 | Китайские 5630, 5730 тип №2 | Китайский 5050 | |
Мощность | 0,09W | 0,15W | 0,1W |
Яркость | 7 лм | 12 лм | 8 люмен |
Получается, что китайский 5630 (5730) на 0,15W слабее фирменного 5050 на 0,2W. Будьте бдительны при выборе товара.
Основные характеристики SMD 5630
SMD 5630 на светодиодной ленте
Если у вас плохо со знанием английского языка, или вас не интересуют все его интимные подробности, то напишу краткую таблицу его основных параметров, которой будет достаточно, чтобы вы смогли разобраться в светодиодной ленте 5630 или лампе.
Технические характеристики приведены для популярного диода нейтрально-белого света производства Самсунг за 2011 год
Параметр | 5630 |
Номинальный световой поток, Люмен | 40 -50 |
Мощность | 0,5 Вт |
Рабочая температура, градусов | до + 85 |
Номинальный ток, мА | 150 |
Напряжение питания, при токе 700 мА | 3,3 вольт |
Длина и ширина, мм | 5,6 x 3 |
Угол свечения, градусов | 120 |
Индекс цветопередачи | от 80 до 90 Ra |
Светодиоды СМД 5630, как и SMD 5730 производят множество компании, такие как Samsung, Philips, Epistar и множество компаний из Китая. Именитые производители соблюдают все технические требования и параметры друг от друга практически не отличаются. А вот у китайских фабрик есть, диоды очень плохого качества, как правило, по соответствующей цене. Или они устанавливают в корпус SMD 5630 кристалл заведомо более низкой мощности. Китайский диод отличается недолговечностью работы в номинальном режиме, поэтому обычно его включают на 35% мощности. поэтому на китайских лампочках так много светодиодов, а световой поток невелик. Только в таком режиме он сможет отработать положенные ему 20.000 часов.
Одна моя лампа кукуруза на диодах 5630 отработала непрерывно 2 с небольшим года, то есть 20,000 часов. Проведенные тесты показали, что за это время китайские светодиоды деградировали на 30% от первоначальной яркости.

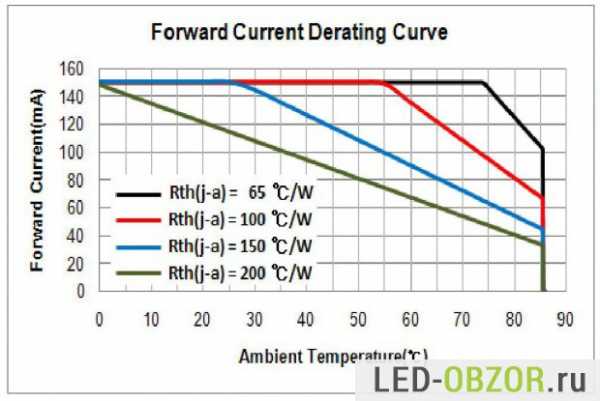

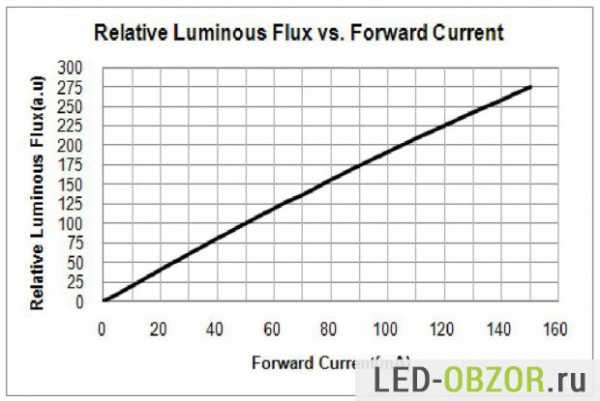

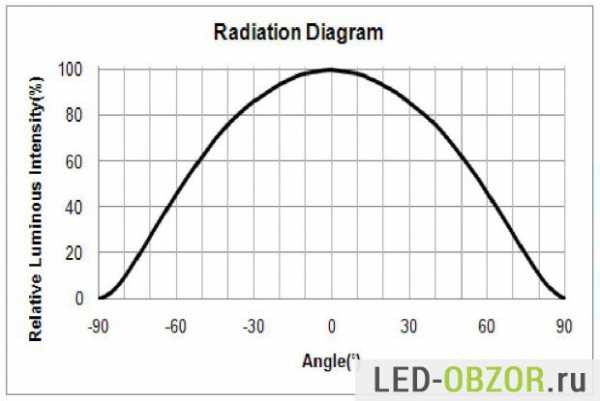

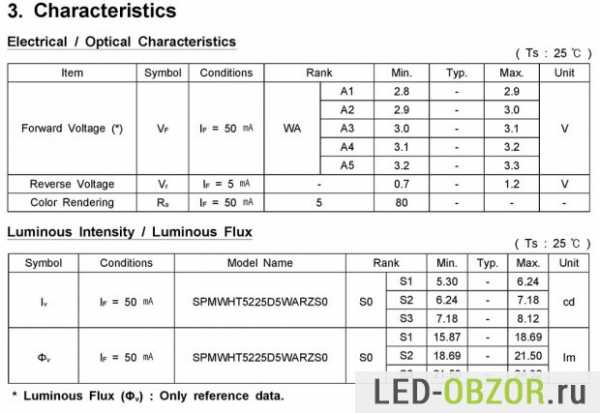

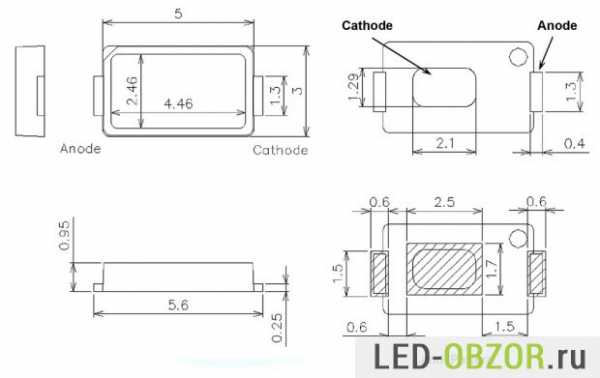

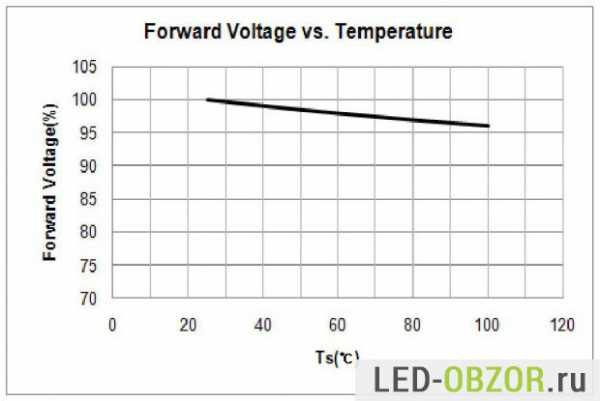

Подробные характеристики
