Измерение светового потока проводим от блока питания 12В в фотометрической сфере. Эффективность дешёвых светодиодных лент 12в 5050 очень низкая, получилось всего 44 лм/вт. У  светодиодных ламп в среднем 80-100 лм/вт. Светодиоды самого низкого качества, которые остались во время отбраковки основного производства. На 1 метр световой поток составил 260 люмен.

В качестве светодиодной подсветки подойдёт, но для основного освещения такую светодиодную ленту на 12 вольт 5050 использовать не получится.

Нагрев

Температуру нагрева светодиодов проверяем тепловизором Thermal Seek Compact Pro.  Нагрев в норме, дополнительная система охлаждения из алюминиевого профиля  не требуется.

Медное основание отводит тепло, и распределяет по всей длине.

Цветовая температура и цветопередача

Спектрометром UPRtek MK350 проверяем индекс цветопередачи и цветовую температуру.  Показатель в 3200К Кельвинов соответствует тёплому белому свету. Цветопередача очень низкая, только 59,4 CRI, хотя изготовитель обещает минимум 70CRI. Для жилых помещений такую нельзя использовать, требует от 70-90 CRI.

Итог

Каждый второй сайт  по освещению и светодиодам ворует мои статьи и обзоры, копирайтеры их изменяют и выдают за свои.  У них получается много недостоверной информации, поэтому читайте обзоры и тесты из первоисточника. Обзоров светодиодной ленты на 12 вольт в интернете нет, поэтому мои обзоры растащат по всей сети.

led-obzor.ru

характеристики, разновидности, достоинства и недостатки, фото и видео обзор

Если говорить о популярности светодиодных ламп, то необходимо отметить, что данный показатель не очень высок. К сожалению, они по сравнению со светодиодными лентами 3528 и 5050 не так востребованы. А жаль. Ведь этот источник света достаточно экономичный с хорошей яркостью. Да и работают они гарантировано тот срок, который обозначает производитель. Конечно, приходится упоминать о правильной их эксплуатации. Если говорить о разнообразии, то светодиодная лампа SMD 5050, 5630 и SMD 5730 делится на два вида. Это так называемая кукуруза и с колбой. Нас в этой статье будет интересовать именно кукуруза.

Светодиодная лампа «Кукуруза»

Почему она так называется? Все дело в ее внешнем виде. Во-первых, продолговатый плафон. Во-вторых, торчащие из него светодиоды, которые сильно напоминают кукурузные зерна. Так что внешнее сходство большое.

Внимание! Светодиодная лампа Кукуруза изготавливается на основе цоколя E27 и E14. При этом производители сегодня предлагают два варианта в плане потребляемого напряжения: 100 вольт и 220 вольт. Первая используется на американском континенте, вторая у нас. Поэтому, когда делаете запрос в интернет-магазине, обязательно указывайте потребляемое напряжение. К тому же многие зарубежные магазины выдают лампу только по запросу «corn led bulb».

Виды лампы

В настоящее время производители предлагают три вида светодиодных ламп этого типа:

• Классические модели с большими диодами типа SMD 5730, 5050, 5630. Каждый диод потребляет 0,15 Вт.
• С использованием небольших светодиодов плоского типа тех же моделей. Их мощность всего лишь 0,08 Вт.
• И самые современные светодиоды, устанавливаемые в лампе, марки COB.

Это модели, которые применяются в бытовых условиях эксплуатации. Есть и промышленные образцы, но в этой статье о них говорить не будем. Кстати, не стоит сравнивать эти светильники со светодиодной лентой 3528 и 5050 или с их цветными аналогами (RGB 5050).

Говорить о том, что один вид лучше, а другой нет, нельзя. Но у всех у них есть пара недостатков. Первое – это неважный индекс цветопередачи. Второй – при питании от сети 220 вольт происходит пульсация. Причина – установленный в конденсатор драйвер. Поэтому необходимо установить еще один дополнительный конденсатор, который стабилизирует мерцание. Он просто доведет частоту колебания тока до 100 Гц.

Классические модели

Это самые надежные с большим сроком эксплуатации лампы Кукуруза. Количество диодов в них может быть разной, оптимальный вариант – это лампы SMD 5050 60 или 42 диодов. Хотя SMD 5730 и 5630 имеют точно такое же количество. Как показала практика, такие светильники даже при непрерывной работе в течение двух-трех лет практически не изменились по техническим характеристикам. По внешним данным пожелтел только пластик. Немного снизилась яркость света, но для служебных помещений (подвал, лестничная клетка и так далее) это не играет основной роли.

Приведем некоторые сравнительные характеристики светодиодных ламп Кукуруза по моделям.

• Количество светодиодов – 24, заявленная мощность потребления 5 Вт, фактическая 3,6. При этом яркость освещения составляет 300 люмен.
• Светодиоды – 42, мощность: заявленная 8, фактическая 6,3, яркость 500.
• 60 – 10 – 9 – 720.
• 165 – 30 – 25 – 2000.

Нет необходимости рассматривать все технические характеристики всех моделей, потому что нам важны только бытовые лампы. Почему так важен этот анализ? Все дело в том, что есть разница в заявленной мощности и фактической. То есть, вы приобретаете светодиодную лампу заявленной мощности, а она горит не так, как ей положено. И дело все в тот самой заниженной мощности.

Конечно, простые обыватели знать такие тонкости не могут, поэтому совет – приобретайте лампы Кукуруза от брендовых производителей. Стоят они дороже, но вы будете на все сто процентов уверены, что приобрели качественный товар. Кстати, это также касается светодиодных лент SMD 5050 и 3528.

Маленькие модели с колбой

К сожалению, ничего хорошего об этом типе сказать нельзя. Даже специалисты в один голос утверждают, что это лампы самого низкого качества. Вот их недостатки.

• Во-первых, они сильно нагреваются, что снижает качество освещения и срок эксплуатации. Причина – установленная колба и небольшие размеры светодиодов.
• Сами диоды установлены на текстолите, который плохо отводит тепло. Если пластина была бы металлической, то эффективность работы бы сразу повысилась.
• Диоды слишком близко установлены друг к другу, поэтому текстолитовая пластина быстро прогорает.

Сравнительный анализ этих ламп совсем показал странную картину. К примеру, лампа с 24 диодами должна потреблять мощность 7 Вт. В реальности же тестирование показало всего лишь 2,1 Вт. Отсюда и низкая яркость освещения – 200 люмен. С 56 диодами лампа имеет заявленную мощность 18 Вт, в реалии выдает всего лишь 5 Вт с яркостью 500 люмен.

На СОВ светодиодах

СОВ диоды обладают большей мощностью, чем обычные. При этом они обладают большими размерами, что для светодиодных источников это один из основных показателей. Светодиодная лента 5050 не идет с ними ни в какое сравнение. Здесь практически все, то же самое, что и с предыдущими аналогами. То есть, заявленная мощность совершенно не подходит к фактической.

Достоинства Кукурузы

Хотелось бы оговориться, что лампа данного типа выпускается только в Китае. Наверное, европейские и американские производители из-за низкой безопасности эксплуатации предпочитают не связываться с ними. Но все же необходимо сказать и о преимуществах Кукурузы.

• Самое главное в Кукурузе все видно: тип диодов, их количество и размер. Так что подсчитать мощность светильника не составит большого труда.
• Все светодиоды не видны. А, значит, не будет слепить глаза. Отсюда и отсутствие матовой колбы. Кстати, надо сказать, что колба снижает яркость освещения до 50% (зависит от качества используемого стекла).

Внимание! Использовать светодиодные лампы без колбы по правилам пожарной безопасности нельзя.

• Нет необходимости устанавливать дополнительно светоотражающие рассеиватели. Диоды светят во все стороны равномерно.
• Не устанавливается охладительный радиатор, который обычно увеличивает стоимость изделия.
• Поддаются ремонту. Практически вся конструкция скреплена клеевым составом. Так что отделить одну часть от другой будет несложно.

И еще один момент, который касается размеров цоколя. Так вот лампы с цоколем E14 могут выдавать фактическую мощность всего лишь 6 Вт. Так что для полноценного освещения комнаты даже пяти ламп будет недостаточно. Это касается дела, когда решено заменить на одной люстре несколько обычных ламп накаливания.

Заключение по теме

Итак, к чему мы пришли. Во-первых, светодиодная лента 3528 или 5050 не ставится в сравнении с лампой. Это два разных вида. Во-вторых, нельзя выбирать лампы по заявленной мощности. В-третьих, учитывайте не только потребляемую мощность, но и яркость освещения.

onlineelektrik.ru

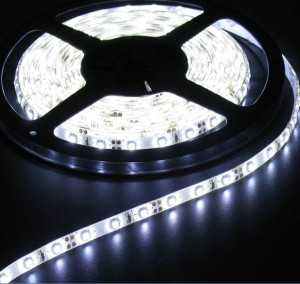

Как рассчитать мощность светодиодной ленты на метр

Измерить мощность светодиодной ленты на метр позволят следующие таблицы для изделий типа SMD 5050, SMD 3528 и лентах формата RGB, которые вы сможете найти ниже.

ОГЛАВЛЕНИЕ

• Расчет для SMD 5050
• Расчет для SMD 3528
• Расчет для RGB-вариантах
• Преимущества современной светодиодной техники

Расчет для SMD 5050

Большой интерес представляют качественные и яркие LED-ленты (или просто LED). Нередко изделия данного типа имеют маркировку SMD 5050.

Аббревиатура SMD означает особую технологию производства. Эта технология предполагает монтаж всех компонентов в автоматическом режиме на печатную плату. А цифра после аббревиатуры говорит о типе светодиодов. Каждый из них в данном случае имеет трёхкристальную структуру и размер 5 на 5 миллиметров.

Для работы описываемой LED обязательно понадобится специальный блок питания. Если напрямую пытаться подсоединить устройство к розетке, то оно просто сгорит и придёт в негодность. Как раз для того, чтобы совершить грамотную покупку адаптера, и необходимо вести расчет мощности.

От чего она зависит? Прежде всего, от плотности расположения светодиодов. Чем больше светодиодов на один квадратный метр, тем мощнее требуется блок питания — здесь прямо пропорциональная зависимость.

Бывают SMD 5050 c плотностью 30 светодиодов на сто сантиметров, 60, 72, 120. Сейчас стала набирать обороты мода ставить LED в домах, в частности, на кухнях, над рабочей зоной. Для такой цели лучше всего подойдут изделия с 30 и 60 светодиодами на метр — освещение будет достаточным. Также они могут использоваться для подсветки аквариумов, потолка и т. д. Более мощные светодиодные устройства обычно закупают фирмы, чтобы удачно прорекламировать себя в тёмное время суток.

Для удобства предлагаем параметры некоторых популярных вариантов ленточного освещения типа SMD 5050.

загрузка…

Из таблицы ясно, сколько ватт необходимо для одного метра. Соответственно, чтобы произвести расчет для конкретной ленты, показатель из самого правого столбца нужно умножить на весь метраж.

Расчет для SMD 3528

Помимо SMD 5050, существует и другая востребованная модификация — SMD 3528. Когда-то в продаже именно она появились первой, в том числе и в России. В SMD 3528 светодиоды имеют меньшие размеры, их называют ещё индикаторными. Кроме того, они излучают менее яркий световой поток (1 светодиод — всего 5 Люмен). Разумеется, и блок питания для SMD 3528 требуется поскромней.

Если необходимо определить силу тока для светодиодных изделий в амперах, то это несложно сделать с помощью известных со школьным скамьи формулам, подставив в них нужные показатели из таблицы. Заметим, что у адаптера где-то 20 процентов мощности ещё должно оставаться про запас — это тоже нужно учесть в расчетах. То есть если требуется 24 Ватта, то блок питания нужен на 30 Ватт. Такой запас позволяет работать всей системе без перебоев и перегрузок. Когда лент много или они слишком длинные, специалисты советуют купить несколько блоков питания. Можно в определённых ситуациях обойтись одним прибором, но, скорее всего, он будет иметь внушительные габариты.

Расчет для RGB-вариантах

Наконец стоит рассказать о самых дорогих изделиях типа SMD 3528 и SMD 5050 — лентах формата RGB. Каждый светодиод здесь представляет собой соединение трёх диодов разных цветов. А с помощью их комбинаций можно получить внушительный набор цветов. Однако яркость светового потока RGB-ленты, при условии, если все другие параметры совпадают с однотонной, всегда меньше.

Для корректной работы ленточной подсветки формата RGB требуется специальный контроллер. Он позволит выбрать цвет освещения, а также выставить различные режимы («бегущая дорожка», «мерцание» и т. п.). Здесь тоже можно делать расчет мощности при помощи данных, представленных выше. Только в этом случае придётся приобретать не блок питания, а контроллер с соответствующими характеристиками.

И ещё один нюанс: практически все RGB-контроллеры делаются с расчетом на устройства длиной до 15 метров. Если длина превышает эту цифру, то дополнительно понадобится приобретать RGB-усилитель.

Напоследок добавим, что сегодня встречаются разновидности техники с применением светодиодов (хотя они и не так распространены), которые питаются прямо от стандартной розетки. И для них расчет мощности — излишняя процедура. Эти изделия специально созданы прямого включения.

Итак, светодиодная лента — это очень полезный товар, который способен экономно решить множество задач. Однако для установки подобного освещения в большинстве случаев необходима некоторая смекалистость и «рукастость».

Преимущества современной светодиодной техники

Светодиодные ленты не были бы такими востребованными, если бы у них не имелось несколько потрясающих преимуществ.

1. Они без каких-либо сложностей монтируются. Многие изделия имеют на оборотной стороне скотч, который сцепляется практически с любой поверхностью.
2. По сравнению, например, с лампой накаливания, служит данная светотехника обычно дольше.
3. Благодаря своей конструкции, они не могут перегреться.
4. Их можно разрезать. Это даёт возможность создавать удивительные по своей геометрии светящиеся формы. Такая особенность обусловливает разнообразие современной световой рекламы, даёт широкие возможности для подсветки зданий различного назначения.
5. Это довольно экономичный тип освещения.

Вообще разброс цен на рассматриваемую светотехнику весьма велик. Например, есть очень дешёвые изделия китайского производства, на которых даже не пишется название производителя. Они обладают слабенькими возможностями и быстро ломаются. «Фирменные» светодиоды имеют более высокую стоимость, но и надёжность их очевидна.

electricvdele.ru

SMD диоды-характеристики и внешний вид, установка SMD диодов

SMD диоды достаточно просты по своей структуре, тем не менее они являются неотъемлемой частью многих современных устройств. Конструкция диода данного типа такова, что представляет собой плату с поверхностно закреплённым на ней чипом. Роль чипа при этом выполняет кристалл светодиода, который и отвечает за продуцирование световых волн.

Характеристики и внешний вид

Визуально и в отношении размеров светодиоды имеют заметные различия. Есть четыре базовых категории, позволяющих дифференцировать модели между собой:

• Габариты;
• Цветовой диапазон;
• Мощность;
• Яркость.

Габариты и их влияние на свойства

В ряду светодиодных моделей наибольшей известностью пользуются: SMD 3528, SMD 5050, SMD 5630, SMD 5730. Числовой компонент в данных аббревиатурах говорит о том какого размера корпус используется, то есть: 5050 — 5,0х5,0 мм, 3528 — 3,5х2,8 мм и так далее.

Именно SMD диоды 5050 и 3528 изначально были самыми востребованными на рынке современной техники. Несоответствие по габаритам обуславливалось количеством расположившихся под корпусом кристаллов. В первом случае — три, во втором — всего один.

В отношении SMD диодов 5730 и 5630 можно сказать, что они почти идентичны друг другу. Строго говоря это могла быть одна и та же модель, но, спасибо китайскому производителю, побоявшемуся ввязываться в разбирательства с владельцами прав на изготовление диодов данного вида, у покупателя расширился выбор. Как бы то ни было, изменение размеров повлекло за собой и изменения иных характеристик.

Разница в цветовом диапазоне

По данному параметру светодиод может быть:

• Одноцветным;
• Двухцветным;
• Многоцветным.

Для многоцветных зачастую характерна RGB-сборка. Это буквосочетание является комбинацией первых литер в названиях цветов: красный, зелёный, синий (в их англоязычном варианте). Данные цвета по одиночке или в определённых сочетаниях способны воспроизвести весь базовый спектр, что добавляет зрелищности при работе светодиода такой конструкции.

Цвет SMD диода значимо отражается на его цене, поскольку разные цветовые категории требуют разного объёма вложенных финансов. Например, за исключением белого в одноцветной группе наименее бюджетными будут экземпляры синего цвета. Дальнейшая градация совершенно бесхитростна: двухцветные дороже одноцветных, а многоцветные — самые дорогие.

Дополнительный момент: Для белых светодиодов (как холодного, так и тёплого волнового спектра) характерна меньшая величина светового потока. Если рассматривать действие потоков равного объёма, то можно сказать, что диод белого спектра обеспечит более высокое качество освещения.

Мощность

Изначально показания по мощности SMD диодов фиксировались только в милливаттах. Но сейчас картина совсем иная. Поскольку все характеристики SMD диода, включая данные по напряжению и току, обычно вписаны в таблицу, то как результат данные по мощности определены в виде произведения требуемых величин.

Диоды SMD 5050 имеют среднюю мощность. Ввиду этого они наиболее часто используются в качестве декоративного элемента или для внутреннего освещения.

Рисунок №1 Светоизлучающий диод 5050 SMD.

Яркость

В большинстве случаев яркость отдельно взятого SMD диода напрямую связывают с его габаритами. На деле данный параметр зависит от того, как сконструирован чип и от того насколько высок уровень допустимого тока.

Установка SMD диодов

Как и иные компоненты электронных устройств, светодиоды подвергаются пайке. Это касается моделей любой сложности.

Рисунок №2 Как правильно соединять SMD диоды

Наиболее просто устанавливаются ленты со светодиодами.  Они имеют клейкую полосу с помощью которой и крепятся на любой поверхности. Правда автомобилистам не стоит полагаться на клейкость ленты, если она будет закреплена снаружи автомобиля, поскольку влияние климатических условий негативно скажется на её удерживающей способности.

Вопрос объединения двух единичных светодиодов решается при помощи паяния, что весьма просто благодаря медным соединительным площадкам.

При соединении многоцветных диодов с блоком питания и контролером достаточно будет воспользоваться контакторами. Если же понадобится спаять провода, то нужно обязательно соблюдать цветовое соответствие выводов.

При работе со сверхъяркими SMD диодами потребуется отводящая тепло радиаторная пластина. Процесс пайки при этом следует разделить на несколько подходов по 5-10 секунд, чтобы диод не перегрелся.

Краткие сравнительные описания

SMD 3528 (1210, если считать в дюймах) является аналогом классического светодиода на 20 мА (мощность — 0,06 Вт). С момента его разработки прошло довольно много времени и ныне он изрядно уступает по силе и эффективности своим собратьям. Но, он в достаточной мере долговечен и часто применяется в лампах, светильниках и светодиодных лентах (варианты по 60, 120 и 240 диодов на метр).

Цифровой код корпуса SMD 5050 в соответствии с длиной вывода может выглядеть как «5055», либо «5060». Данная модель является комбинацией сразу трёх кристаллов категории 3528. Несмотря на общий корпус, для каждого кристалла предусмотрены индивидуальные выводы. Это способствует гибкой регуляции освещения или RGB-настройке конструкции. В светодиодных лентах таких элементов может быть 30 на один метр. Но это вариант для декоративных целей, сходный с лентами, использующими диод SMD 3528. Если количество увеличено в два раза, то это количество уже в состоянии обеспечивать направленное освещение.

Рисунок №3 вид диода SMD 3528.

SMD диоды с корпусами 3014 и 3020 — относительное новшество. По мощности они подобны 3528, но более эффективны и имеют хорошие показания по теплоотводу. Если покупать у хорошего изготовителя, то вариант однозначно хорош, но вот диоды из поставок от китайских тружеников зачастую быстро деградируют.

SMD 2835. Многие сразу заметят, что размеры аналогичны самой первой рассмотренной модели, только наоборот. На этом сходство заканчивается. Этот экземпляр куда современнее и мощность у него почти как у SMD 5050. Часто используется для лент (60 и 120 диодов/м), линеек и ламп.

Светодиоды 5630 и 5730: мощность — 0,5 Вт, чаще всего используется в лентах.

SMD 7020: весьма редок, применяется в алюминиевых линейках (по 36 диодов на полметра).

Если делать общий вывод, то более современные модели отличаются более высокой мощностью и долговечностью, кроме тех случаев, когда приходится иметь дело с грубой подделкой.

Что производят за Великой стеной?

Большая часть приборов китайского происхождения имеет в своей конструкции SMD диоды маломощной категории. Это конечно же не добавляет им надёжности и снижает доверие покупателя к такой продукции. Ввиду того, что авторитетами в данной сфере считаются компании Samsung, LG, Philips и ещё парочка надёжных изготовителей, то производители ширпотреба не стесняясь списывают «правильные» параметры с диодов от этих компаний. Как результат качество детали не соответствует заявленному и оставляет желать лучшего.

Маркировка

Корпус элементов поверхностного монтажа весьма мал и наносить на него маркировку в её стандартном виде довольно затруднительно. Поэтому существуют специальные краткие коды всего на два-три символа. Запомнить все возможные значения и сочетания достаточно трудно, в большинстве случаев придётся пользоваться специальным справочником. Обычно в таких информационных ресурсах приводится не только описание требуемой модели, но и имеются указания на подходящие аналоги.

Рисунок № 4 Таблица маркировки некоторых SMD диодов

Минус данной системы в том, что существует ряд не уникальных кодов. То есть одно и то же сочетание символов используется для обозначения совершенно различных компонентов. Определиться с ситуацией обычно помогает информация о типе корпуса.

«Фирменная» кодировка

Стремясь преодолеть путаницу, которую создаёт маркировка SMD диодов, авторитетные изготовители прибегают к использованию собственных опознавательных знаков, так например компания Philips ставит рядом с основной маркировкой строчную литеру «p». Существует ещё целый ряд подобных модификаций от различных компаний.

Если SMD диод находится в совершенно крошечных размером, то снабжают цветным кодом из одного символа. Соответственно цветовое решение при этом несёт в себе значимый пласт информации.

Ещё одна проблемная категория: перевёрнутые приборы. Обычно их маркировка содержит литеру «R». Конструкция таких SMD диодов такова, что на выводе они подобны обычным диодам перевёрнутым низом вверх. Обычно выводы SMD диодов такого типа ориентированы в сторону, близкую к корпусу устройства.

Светодиодное освещение в настоящее время наиболее актуально и экономично.  Светодиоды используются как для внутренних помещений, так и для наружного освещения. Интересные варианты можно увидеть на странице, например

• архитектурное освещение
• освещение зданий
• фасадная подсветка

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.
