Светодиод SMD 2835 характеристики ·
Количество наименований светодиодов уже стало достаточно большим, многие начинают их путать. Самые популярные это SMD 5050, 5630, 5730, 3030, 3528, SMD 4014, 3014. Цифры в обозначении модели светодиода обозначают только размер корпуса. Начинка может быть совершенно любая, этим и пользуются китайцы.
В стандартные корпуса светодиода SMD 2835 они ставят кристаллы гораздо слабей, в 2-5 раз. Это вводит покупателя в заблуждение, он думает много светодиодов, лучше светит. Хорошим примером служат светодиодные лампы-кукурузы и автомобильные лампы. Они бывают просто усеяны со всех сторон этими диодами. Кроме слабого кристалла китайцы экономят на всём остальном. В диоде ставят медные проводники вместо золотых, теплоотвод делают из алюминия, а не из меди.
Внешне плохой ничем не будет отличатся от хорошего. Но нагрев он будет переносить хуже, и не сможет переносить скачки тока, проводник будет перегорать.
Содержание
- 1. Характеристики SMD 2835
- 2. Примеры обмана от китайцев
- 3. Светодиодная лента 2835
- 4. Даташит SMD 2835
Характеристики SMD 2835
Похожий по размерам корпус есть у светодиода SMD 3528 на 0,06W. Технические характеристики SMD 2835 совершенно другие, обычно мощность 0,2W.
Китайцы любят продавать своё барахло под видом новинок типа «новинка 2016 года, новые LED чипы 4014, мощные, суперяркие». Сначала они продавали светильники и лампы для автомобилей на низкокачественных СМД 5630 на 0,09W. Когда это приелось, этот слабый кристалл стали ставить в новый корпус SMD 4014. И рекламируют как новинку, которая в 5 раз лучше, чем предыдущее барахло, хотя отличий по качеству никаких нет.
В корпус 2835 производители ставят кристаллы различной мощности, на 0,2W 0,5W 1W. По внешнему виду не определить сложно. Если цветовая температура нейтрально белого света, то желтого люминофора бывает мало и видно размер кристалла. Чем он больше, тем выше мощность.
Светодиод 2835 характеристики
| Параметр | Китайский 2835 | 2835 0,2W | 2835 0,5W | 2835 1W |
| Световой поток, лм | 8 | 20 | 50 | 100 |
| Мощность | 0,09 вт | 0,2 вт | 0,5 вт | 1 вт |
| Температура | +60 | +80 | +80 | +110 |
| Ток, ампер | 25 мА | 60 мА | 150 мА | 300 мА |
| Напряжение, Вольт | 3,2 | 3,2 | 3,2 | 3,2 |
| Габариты, мм | 2,8мм на 3,5мм | |||
Выпускается множество разновидностей светодиода 2835 по характеристикам:
- напряжение падения может быть 3.1V, 3.2V, 3.6V, 9.8V;
- световой поток от 20 до 145 на 1 led;
- сила тока от 60 до 300 мА.
Реальные параметры можно узнать только по даташиту datasheet.
Примеры обмана от китайцев
Большинство продавцов на Aliexpress реальные характеристики скрывают, и обычно завышают мощность. Многие со светодиодными автомобильными лампами сталкиваются впервые, с обычными светодиодками тоже.
Часто приходится консультировать и узнавать, что покупатели думают о лампах. Все считают, чем больше светодиодов, тем значит мощнее лампочка. Если на ней диодов больше 20 штук, то в основном это признак плохих LED.

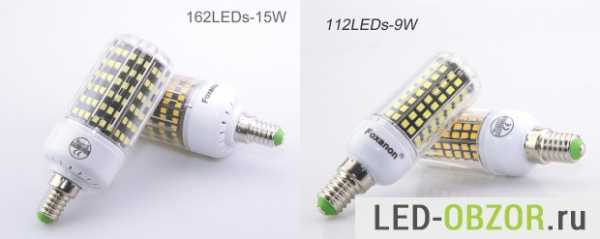

На первом фото вы видите лампочки кукурузы 162 LED 15W и 112 LED 9W. Рассчитаем, мощность одного диода.
- 15W / 162 LED = 0,09W мощность на 1 лед
Установлено 162 LEDs, чтобы было легче впаривать барахло доверчивым и неграмотным покупателям. Знающие попробуют умножить количество на общеизвестную мощность в 0,2W.

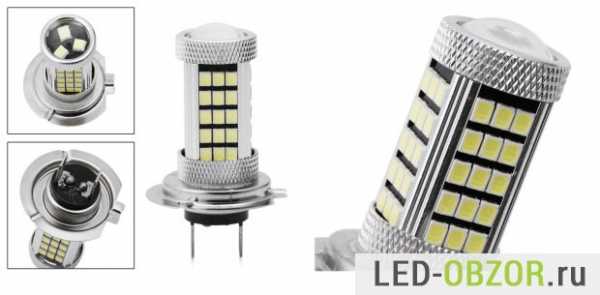

Аналогичная ситуация на светодиодных лампах для автомобиля. Внешний вид подтверждает слова из описания к товару, сверхмощные, сверхяркие, суперяркие. У низкокачественных диодных чипов большой разброс по параметрам, поэтому нагрузка на каждом разная. Это снижает надежность, чем больше чипов, тем больше вероятность выхода из строя. Если бы они хотели сделать хорошую, то поставили бы 5 ЛЕД с эффективностью 150 лм/вт.
Завышенные характеристики, реально от 2 до 3 Ватт

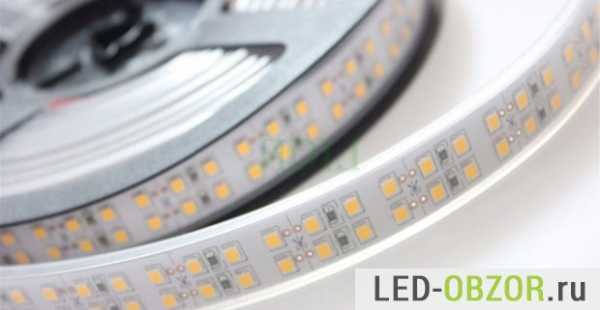

Светодиодная лента 2835
Светодиодная лента 2835 чаще всего бывает на низкокачественных маломощных LED. Реальное потребление можно можно измерить или рассчитать. При питании от 12 вольт и резистором на 151 Ом, как на фото:
- 3,2V * 3 LED = 9,6V падение напряжения
- 12V — 9.6V = 2,4V
- 2,4V / 151 Ом = 0,015 Ампер сила тока
- 0,015А * 3,2V = 0,048W округлим до 0,05W
Получается что, лента очень слабая, слабее не бывает, на уровне СМД 3528. Вместо 0,2W получили в 4 раза меньше, всего 0,05W.
Даташит SMD 2835

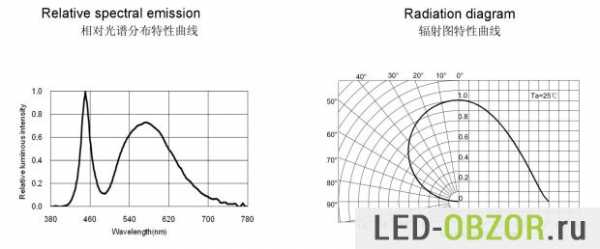

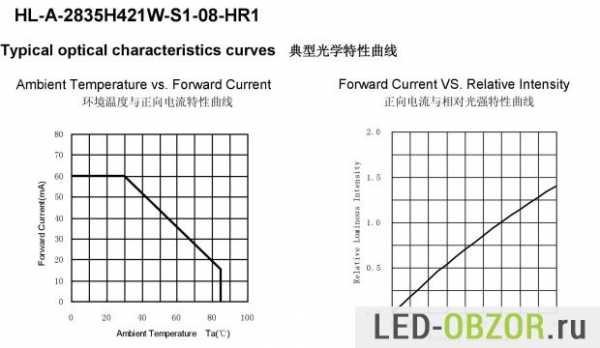

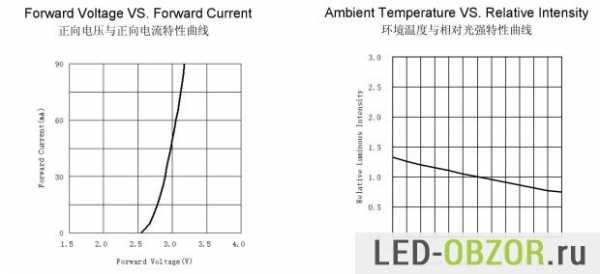

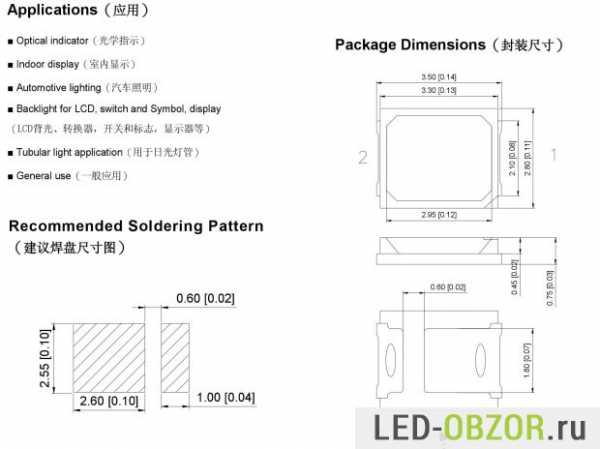

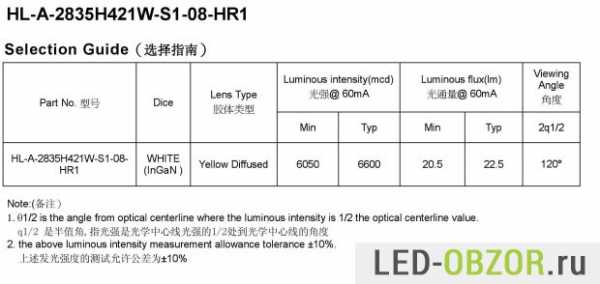

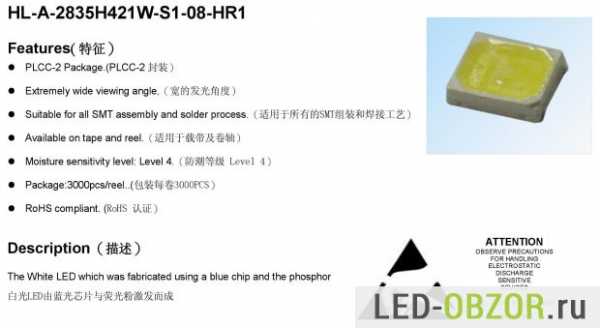

Приведу технические характеристики SMD 2835 datasheet с хорошими световым потоком от бренда Honglitronic.
led-obzor.ru.severalwebs.com
Светодиод smd 2835 Красный
Артикул: 5839
|
||
Опт цена: 0.00 руб
15.00 руб
Светодиод smd 2835 красного свечения. Светодиоды SMD 2835 имеют очень компактные размеры 3.5мм х 3мм и отличаются высокой яркостью, что удобно при использовании в дизайне помещений. Светодиоды SMD 2835 обладают высоким сроком службы 50 000 часов, широким углом свечения 120 градусов. Эти светодиоды нашли своё применение в светодиодных лампах, в светодиодных панелях, светодиодных светильниках. мощные светодиоды купить, светодиоды для авто купить цена, питание светодиодов цена,светодиоды своими руками, ток светодиода, подсветка светодиодами купить, управление светодиодами, блок светодиодов, лампы на светодиодах, подключение светодиодов,схемы на светодиодах,
Описание:
Оптические характеристики
- Светоотдача: 22lm
- Угол света: 120 градусов
Конструкция светодиода
- Тип: SMD 2835
- Количество кристаллов: 1
- Размеры: Длина 3.5 мм, Ширина 3 мм
Потребляемый ток
- Мощность: 0,2 Вт
- Питание: 3,2 V DC
Цветовая палитра
Комплектация
- Количество в упаковке: 1 шт.
- Цена указана за:1 шт.
Отзывы об этом товаре:
Оставить свой отзыв: |
|||
Купить за 1 клик
Укажите Ваш контактный номер телефона, и наш менеджер свяжется с Вами для подтверждения заказа!
www.dled.ru
Светодиоды SMD 2835 — Светодиоды SMD — Продукция — КазЭкспорт Новосибирск
В качестве материалов светоизлучающего кристалла используются Индий (
Корпус светодиодов SMD 2835 изготавливается из термоустойчивого пластика, линза – из прозрачной эпоксидной смолы. Отличительной особенностью представленных светодиодов является большая контактная площадка (теплоотводящая подложка), обеспечивающая дополнительный отвод тепла, накапливаемого в процессе свечения.
Типоразмер 2835 указывает на габаритные размеры светодиода – 2,8×3,5 мм. Монтируются светодиоды на поверхность по SMD-технологии (Surface Mounted Device) с помощью групповой пайки или с использованием термовоздушной паяльной станции. Процесс оплавления рекомендуется проводить в атмосфере азота при соблюдении временно-температурных условий пайки.
Катодный вывод чип-светодиодов 2835 визуально определяется небольшим срезом угла корпуса и более коротким выводом. При подключении питания следует учитывать полярность светодиодов. Также запрещено подключать светодиоды напрямую к источнику питания. В качестве ограничительного стабилизатора тока необходимо использовать драйверы питания или резисторы. При этом на каждую цепочку последовательно соединенных светодиодов подключается отдельный резистор.
Повышенная рабочая температура среды составляет не более +85°С, пониженная рабочая температура – не ниже -40°С. Потери мощности не превышают 200 мВт. Угол свечения широкий – 120°. Срок службы не менее 10 000 ч.
Применяются светодиоды поверхностного монтажа SMD 2835 в качестве светоизлучающих источников в различных устройствах освещения и декоративно-красочной подсветки, а также
Более подробные характеристики, расшифровка маркировки, габаритные размеры, цоколёвка полярности, а также рекомендации по подключению и пайке светодиодов SMD 2835 указаны ниже.
Гарантийный срок работы поставляемых нашей компанией LED-светодиодов SMD 2835 составляет 2 года, что подкрепляется соответствующими документами по качеству.
Окончательная цена на светодиоды SMD 2835 зависит от количества, сроков поставки и формы оплаты.
kazexport.com
Отличие светодиодов smd 2835 и 3528
Уже ставшие популярными светодиоды 2835 и 3528
различаются не только цифровой маркировкой их корпусов и временем начала массового выпуска. Принципиальным отличием светодиода 2835 и 3528 являются разные технологии их сборки в корпусе.В диодах SMD 3528 кристалл, излучающий свет, устанавливается на «дно» корпуса и заливается сверху толстым слоем желтого люминофора. Синий свет от кристалла возбуждает атомы люминофора, которые начинают испускать желтый свет. Оба потока смешиваются в люминофоре и в пространстве над ним и образуют белый свет. Его оттенок или цветовая температура определяются толщиной слоя люминофора. Меняя состав компонентов люминофора-переизлучателя, можно регулировать число спектральных составляющих светового потока – от 2 до 6. Например, две спектральных линии – одна прямо от кристалла, вторая – от простейшего люминофора. Или 6 линий – свет от кристалла и пятикомпонентного люминофора. Это не только улучшает индекс цветопередачи светодиода, а и повышает безопасность светодиодного света для зрения людей и для домашних животных.
С особенностями разных светодиодов в корпусах форм-фактора SMD можно познакомиться на нашем сайте.
Конструкция светодиода SMD 2835
Светодиод SMD 2835 в отличие от SMD 3528 это прибор, который собирается по технологии COB Led. По ней сверхъяркие светоизлучающие кристаллы от 3 – 6 шт. и до нескольких сотен паяют на кремниевую или металлизированную сапфировую подложку с хорошей теплопроводностью. Кристаллы соединяют в последовательно-параллельные цепочки и после контроля правильности соединений заливают желтым люминофором. Суммарная мощность такой конструкции может достигать нескольких десятков или сотен ватт. Такое «объединение» кристаллов поддается автоматизации, поэтому COB-светодиоды получаются не только большой мощности, но и сравнительно дешевыми.
Зона излучения SMD 3528 и 2835:
- 3528 – круг, радиусом 1,2 мм, его площадь 4,52 кв. мм;
- 2835 – прямоугольник 2,1 × 3,3 мм, площадь 6,9 кв. мм.
Т. е. светоизлучающие площади 4,52 и 6,9 кв. мм достаточно разные.
Зоны пассивного охлаждения, соответственно:
- контактные площадки 3528 – две 0,9 × 2 мм = 1,8 кв. мм;
- 2835 – две площадки – 0,94 × 2 мм = 1,82 кв. мм и 2,08 × 2 мм = 4,16 кв. мм, в сумме 5,98 кв. мм.
Площадки-теплоотводы имеют большую разницу в площади 1,8 и 5,98 кв. мм.
Кроме этого, высота корпуса SMD 2835 стала много меньше, а значит и теплоотвод еще улучшился.
Также была уменьшена толщина слоя люминофора до оптимальной величины. Это увеличило излучаемый световой поток.
Изменили и материал корпуса на более теплопроводящий.
Тепловые улучшения позволили увеличить номинальный рабочий ток кристалла в три раза – с 20 до 60 мА.
Таким образом «новые» светодиоды имеют значительно более улучшенные характеристики. Это позволяет широко использовать их в лентах и линейках не только для подсветки, но и для основного освещения.
