Трехходовой кран для отопления - принцип действия, схема и цена

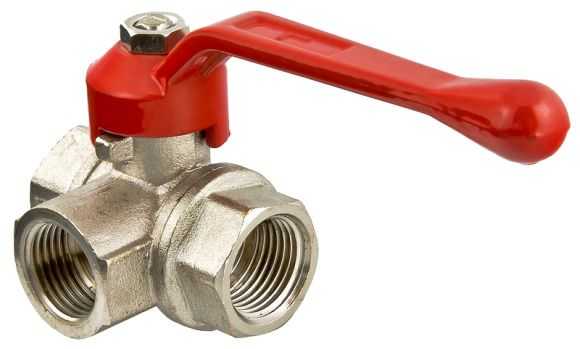

Трехходовой кран для отопления

При проектировании протяженных систем отопления приходится учитывать их характерную особенность – неравномерность распределения тепла. Это происходит в связи с понижением температуры воды в процессе нагрева отопительных элементов.

Трехходовой кран представляет собой вариант тройника с возможностью регулировки температуры теплоносителя.

Принцип действия

Для выполнения основной функции к крану подводится горячая вода от котла и холодная из обратки. Внутри устройства оба потока смешиваются, и на выходе получается нужная температура. Поэтому часто применяется термин «смесительный клапан». Регулировка температуры на выходе производится вращением ручки на кране или в автоматическом режиме с использованием термодатчика.

Схема подключения показана стрелками на корпусе крана, рекомендующими направления движения потока. Смешивание их происходит только при положении ручки регулятора в промежуточном положении. Если кран открыт полностью, через него поступает только горячая вода от котла, при полностью закрытом вентиле – только холодная.

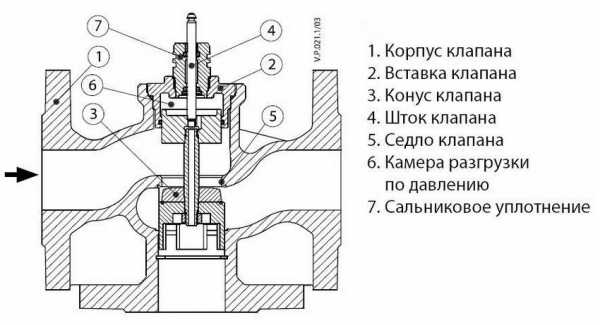

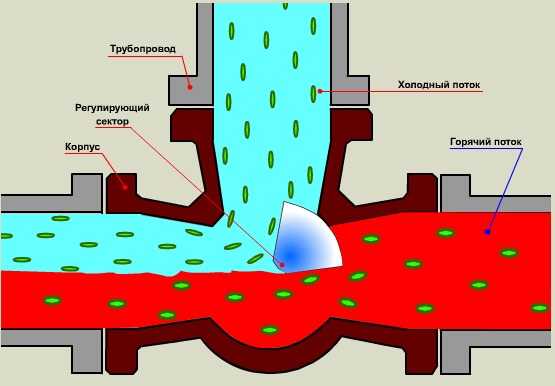

Схема регулирующего крана

Виды смесительных клапанов

Различают два вида таких устройств:

  • Запорные – применяются для переключения потока теплоносителя из одной трубы в другую. Конструкция пропускного устройства применяется обычно шаровая. В таких устройствах регулировка довольно сложна из-за своеобразного устройства запорного механизма.
  • В регулирующих механизмах в качестве запорного элемента применяется шток. Перемещение его производится электромеханическим устройством, управляемым датчиком температуры. Применяются также изделия с ручной регулировкой температуры потока, но такой способ нельзя признать эффективным.

Основными материалами для изготовления таких устройств являются:

  • сталь нержавеющая;
  • латунь;
  • чугун.

По способу затвора или его форме изделия различаются следующим образом:

  • шаровые;
  • цилиндрические;
  • конусные.

Сам затвор тоже может быть посажен разными способами – натяжным или сальниковым. В первом случае регулировка его производится со стороны верха сальником, во втором – гайкой с нижней стороны.

Одно их присоединений будет входным, остальные два выходными. Распределение теплоносителя производится поворотом рукоятки на 90о или 180о. В этих пределах ручку можно установить в любом положении, задавая степень смешивания.

Подобные механизмы применяются в системах отопления с невысоким давлением для быстрого переключения направления потока. Обладая простой конструкцией, такие устройства дешевы. Особенность их состоит в том, что она нуждается в постоянном контроле и обслуживании.

Для качественной регулировки приборов низкой температуры отопления нужны механизмы и устройства, которые могут смешивать остывшую воду из обратки с горячей из котла. При этом количество теплоносителя не изменяется, но корректируются качественные характеристики, то есть температура. В результате не происходит изменения характеристик работы котла с встроенным циркулярным насосом.

Весьма желательно в такой системе иметь байпас, обеспечивающий плавность регулировок.

По способу установки различают устройства:

  • для применения с муфтой;
  • под сварку;
  • для крепления с фланцем.

О достоинствах и недостатках трехходовых механизмов

Как и всякое изделие, эти системы наделены характерными достоинствами и недостатками. К первым относят:

  • невысокое сопротивление гидравлики;
  • малые габаритные размеры;
  • возможность быстрого переключения.

Среди недостатков отмечают:

  • необходимость регулярного обслуживания крана и постоянной смазки;
  • применения значительных крутящих моментов;
  • потребность изделия в постоянной чистке от загрязнений.

Как выбрать кран

Для правильного выбора заборной арматуры необходимо учесть, прежде всего, ее пропускную способность. Кран необходимо подбирать таким образом, чтобы он обеспечивал этот показатель с небольшим перекрытием.

При этом нужно обратить внимание на соответствие присоединительных размеров изделия и сечения трубы. В случае, если они различны, подключение нужно производить с применением переходников.

Обратите внимание на возможность применения сервоприводов, что значительно упрощает настройку и последующее управление системой отопления.

Монтаж, настройка и эксплуатация системы

  1. Важнейшим моментом, который нужно учитывать при установке трехходовых кранов, является направления водяных потоков в системе отопления. Для контроля положения на корпусах кранов, как правило, нанесены стрелки, показывающие правильное направление. Расположение арматуры горизонтально или вертикально для ее работы значения не имеет.
  2. Для систем, собираемых с применением сварки, использование теплового потока с температурой выше 100оС нежелательно. Нельзя также допустить попадания внутрь трубы окалины или мусора после сварки.
  3. Настройка трехходового крана состоит в том, чтобы установить регулирующую заслонку в положение, при котором подмес горячей воды из котла в остывшую обратку, дает оптимальную температуру теплоносителя на входе в систему обогрева. При этом заслонка может быть открыта полностью или также закрыта.
  4. Вся арматура такого типа должна регулярно осматриваться, проверяться и смазываться. Эти работы целесообразно поручать специализированным организациям. Перед запуском в начале сезона обязательно нужно проверить исправность и работоспособность всей запорной арматуры.
  5. Несомненно, обладающие рядом достоинств, эти изделия неприменимы в системах отопления с высоким давлением, а также в трубопроводах диаметром более 40 мм.
  6. Среди не особенно приятных особенностей трехходовых кранов является их повышенная ломкость при регулировке горячего потока. Пользователю нужно производить такие операции крайне осторожно.
  7. В многоконтурных системах отопления такие изделия незаменимы и позволяют полностью решать проблему достижения оптимальной температуры во всех помещениях.

Примеры цен на некоторые изделия

Изображение Модель. Характеристики Производитель Цена (руб) Примечания
Meibes Elomix EM3-40-26, трехходовой MeibesГермания 12590
Viallant VRM-3Трехходовой,1 1/4″ ViallantГермания 16210
Itap 128 ½ 3-хходовой Италия 615 Рукоятка из алюминия
Meibes Elomix УМ3-32-15, 3-хходовой MeibesГермания 7070
Itap 128 1 3-хходовой Италия 5960
Itap 128 1/2 3-хходовой Италия 4020
Шаровый кран Valtec 361 3/4 Италия 1110
Шаровый кран трехходовой в/в/в 3/4 СТД «Петрович» Россия 2790
Нержавеющий 3-хходовой Т-образный шаровый Ру63 Италия Ду 8-790Ду 10-820Ду 15 -880Ду 20-1254Ду 25-1255Ду 32-2730Ду 40-4140
3-хходовой с электроприводомARM CR03R (220v) Ду15-3360Ду 20-3370Ду 25-3710

Как видно из приведенных данных, колебания цен на краны различного устройства, весьма значительны. Это зависит от следующих факторов:

  • Материал, из которого изготовлены устройства. Наиболее значительными по цене будут узлы, изготовленные из нержавеющей стали или латуни. Но они и наиболее долговечны в работе.
  • Запорная арматура с ручным управлением стоит заметно дешевле, но и хлопот с ней заметно больше. Меняющаяся температура за окном доставит немало хлопот, придется менять регулировки при каждом ее колебании.
  • Вид запорного устройства. Во многих случаях предпочитают шаровые краны, как наиболее надежные. Для них характерно повышенное усилие на рукоятку регулятора. Это может неблагоприятно повлиять на длительность эксплуатации сервоприводов, приводя к их преждевременному выходу из строя. В таких случаях лучше применять краны с цилиндрической или конической рабочей частью.

Несколько советов и рекомендаций

  1. В развитой системе отопления возможно наличие контуров с одинаковыми требованиями к температуре. В этом случае есть возможность использовать 4-хходовые смесители, работающие на два контура одновременно, то есть – один такой смеситель заменит два 3-хходовых. К тому же понадобится один сервопривод и датчик температуры. По цене эти два устройства различаются незначительно.
  2. Смесительные устройства нужно устанавливать после циркулярного насоса, независимо от количества контуров в ней.
  3. В низкотемпературной системе отопления обязательна установка байпаса.
  4. Эксплуатация разветвленных индивидуальных систем отопления в ручном режиме неэффективна. Применение электронных устройств регулировки режима отопления позволить не только экономить свое время, но и создаст условия для применения экономичного режима его работы.

Индивидуальная тепловая сеть в вашем доме с трехходовыми смесителями сделает ваш дом уютным и экономичным. Успехов вам!

househill.ru

шаровые, американка, трехходовой и др.

При монтаже современной системы отопления не обойтись без запорной и регулировочной арматуры. Краны устанавливают в местах обвязки котла, слива воды, стравливания воздуха, установки байпаса, циркуляционного насоса, радиаторов отопления и т. д. Они предназначены для регулировки потоков воды и её перекрытия в случае поломки или замены некоторых приборов или элементов в системе отопления. Даже самая сбалансированная, совершенная и надёжная схема отопления жилья требует как минимум одной установки крана – для слива теплоносителя. В реальности запорных элементов должно быть намного больше. И какие функциональные обязанности будут у каждого крана, зависит от его местоположения в системе отопления, конструктивно они тоже могут отличаться один от другого.

Основные виды запорной арматуры для системы отопления

Основной принцип работы любого крана – это запирать и регулировать поток жидкости. Совершать это можно с помощью нескольких видов механизмов, какие были использованы в конструкции кранов и дали им названия. Каждый вид запорно-регулировочного устройства имеет свои преимущества и недостатки, позволяющие лучше подобрать их к конкретному месту в системе отопления.

Важно! Многие краны имеют на корпусе обозначение в виде стрелки, которая указывает направление движения жидкости. Несоответствие подключения указателю может привести к поломке или неправильной работе запорного устройства.

Каждый кран, даже полностью открытый – это дополнительное сопротивление на пути потока воды, которое уменьшает напор и давление теплоносителя, а также требует увеличения мощности циркуляционного насоса.

Самые популярные виды кранов для системы отопления по конструкции и предназначению:

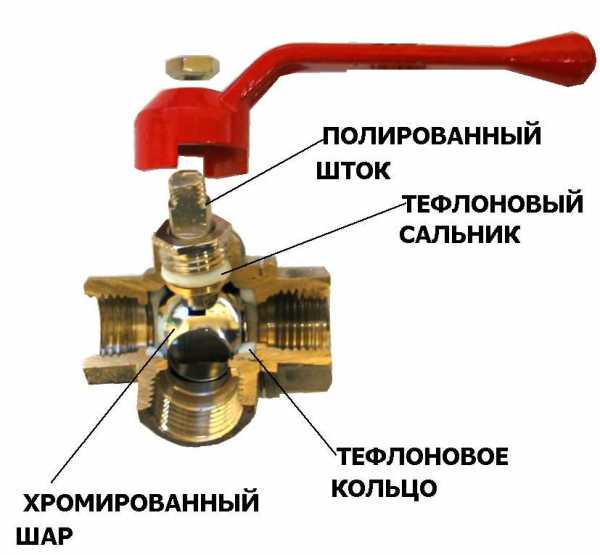

  1. Устройство шарового крана для отопления

    Шаровой – название определяет тип конструкции. Внутри имеется шар с отверстием, поворачивающийся на 90°. Этот универсальный кран применяется в тех местах, где нужно одним движением перекрыть поток жидкости или газа. Особенности данного устройства – это простота конструкции, небольшое сопротивление потоку воды, быстрое запирание, не предназначено для регулировки. Поворот запорного шара осуществляется с помощью вентиля-бабочки или рычага;

  2. Вентильный – предназначен для регулировки и запирания потока с помощью постепенно опускающегося клапана в виде конуса или цилиндра. По сравнению с шаровой конструкцией, имеет более сложный механизм и большее сопротивление потоку воды. Во избежание протекания вдоль штока, требует периодической замены набивки сальника, а при частом использовании – резинового уплотнения клапана. Если вентильный кран использовать только в качестве запорной арматуры, то штоковой утечкой воды, во время движения клапана, можно пренебречь, ведь в крайних положениях это устройство герметично, даже при отсутствии набивки сальника;
  3. Кран-задвижка – устройство очень похожее на вентильный тип, но вместо клапана находится задвижка. Эта конструкция осуществляет меньшее сопротивление потоку воды, лучше его регулирует. Сама задвижка подвержена более быстрому износу, чем клапан;
  4. Кран Маевского

    Кран Маевского – специфическое устройство. Предназначено для стравливания воздуха из радиаторов отопления. Отличается своей миниатюрностью. Вместо этого типа можно устанавливать маленькие краны других конструкций, но они не будут иметь эстетический вид. Более практичная конструкция крана Маевского работает в автоматическом режиме;

  5. Промывочный кран – это конструктивно усовершенствованная радиаторная пробка, предназначенная для установки в секциях батарей отопления для облегчения их промывки от разного рода осадков. Её узкая специализация не позволяет устанавливать в других местах системы отопления;
  6. Кран-терморегулятор – предназначен для регулировки температуры воздуха в помещении путём постепенного перекрывания или полного запирания потока теплоносителя, поступающего в радиаторы системы отопления. В зависимости от того, какие регулирующие элементы имеет схема этих устройств, они делятся на механические, электронные, с электроприводом;
  7. Трехходовой кран для отопления

    Трехходовой – этот тип устройства имеет множество разнообразных видов конструкций. Их успешно можно применять и для запирания, и для регулировки теплоносителя. Крепятся они к системе отопления с помощью резьбы, фланцев или сварки. Имеют различную форму поворотной части (Г-образные, Т-образные, S-образные). Затворная деталь может быть сальниковой или натяжной. Механизм регулировки потока теплоносителя может быть ручным, электронным и с электроприводом. Но главная отличительная особенность трехходового крана – это управление тремя потоками воды: смесительный – два входных патрубка и один выходной; разделительный – один входной патрубок и два выходных. Конструкция трехходового неразборная;

  8. Клапанный – это современное запорное устройство. Отличительной особенностью этого механизма является наличие одного клапана или нескольких. Принцип действия данного устройства заключается в регулировке потоков воды с помощью запорных элементов (клапанов) приводимых в движение механикой, электронным способом или электроприводом. Клапанный механизм, также как и трехходовой кран, бывает смесительным или запорным. Он во многом лучше, чем обычный кран: лёгкость при монтаже, работает без вмешательства человека, прост в обслуживании и использовании, долговечен, ремонтопригоден, герметичен, низкое гидравлическое сопротивление, отсутствие зон застоев воды;

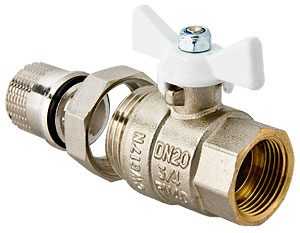

  9. «Американка» — это быстросъёмный кран, имеющий любой принцип действия. Под это обобщённое название («американка») может попасть и шаровой, и трехходовой, и с электроприводом, и мн. др. Отличительной чертой такого устройства является наличие в конструкции накидной гайки, которая значительно упрощает и ускоряет процесс установки крана;

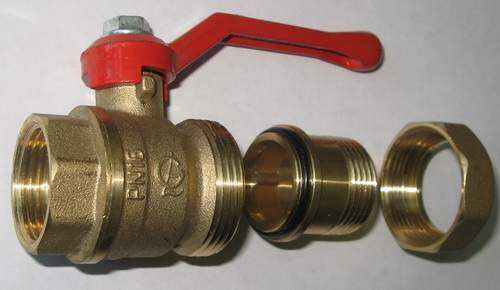

Особенности кранов-«американок»

h3_2

Схема соединения труб с помощью резьбового фитинга, прокладки и накидной гайки, получившая жаргонное название «американка», во многих вопросах подключения запорной арматуры лучше, чем использование сгона с целым рядом дополнительных компонентов (резьбы, муфты, контргайки и ответной резьбы). Также при старом способе подключения очень часто приходилось вращать трубу или кран. Сейчас эта проблема отсутствует. Особенно эффективна «американка» во время установки или замены радиаторов, полотенцесушителей, счётчиков, расширительных баков и других узлов системы отопления. И не обойтись без неё в труднодоступных, неудобных местах, где сварочное соединение сделать невозможно. Для замены, демонтажа или установки любого прибора, входящего в систему отопления, достаточно повернуть ручку или вентиль в положение «закрыто», чтобы перекрыть поток теплоносителя, и можно с помощью ключа отвинчивать накидную гайку, освобождая любой узел. Из всего вышесказанного можно сделать вывод, что «американка» – это не столько кран, сколько схема соединения трубных деталей и элементов. Эта схема может быть использована в любом виде запорной арматуры, но чаще всего «американку» соединяют с шаровой конструкцией. Также нередко можно встретить американку с трехходовым краном оборудованным клапаном и снабжённым электроприводом.

Важно! Существует угловой вариант «американки», имеющий той же принцип действия, что и обычный – прямой.

Особенности кранов-термолегуляторов

Принцип работы терморегуляторов механических, электронных и с электроприводом, одинаков. Они управляют клапаном, который регулирует поток теплоносителя через радиатор. Тепловые датчики электронных кранов вынесены далеко за пределы корпуса, и измеряют температуру воздуха в тех местах помещения, какие интересуют потребителя. Этим они лучше механических и электрических, которые определяют температуру окружающей среды в непосредственной близости от отопительного прибора. Также электронная система позволяет осуществлять регулировку температуры дистанционно, с помощью сервера.

domotopim.ru

инструкция, фото и видео-уроки, цена

Для водопроводов, горячего водоснабжения (ГВС) и отопительных контуров иногда используются трёхходовые и четырёхходовые краны. Ниже мы подробнее рассмотрим, для чего применяются такие механизмы, как они работают и из чего они сделаны. То есть, вам как бы будет предоставлена инструкция как пользоваться таким механическим оборудованием.

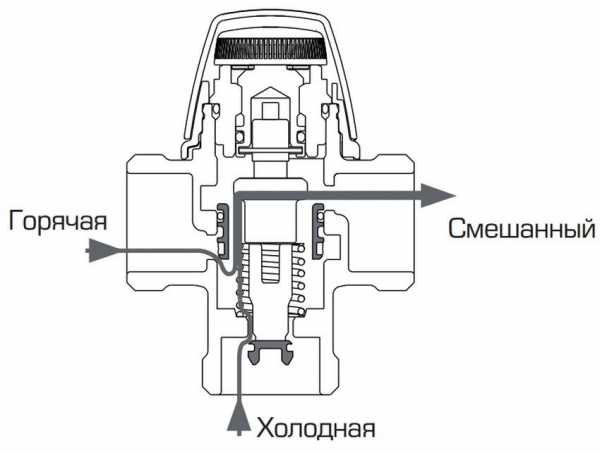

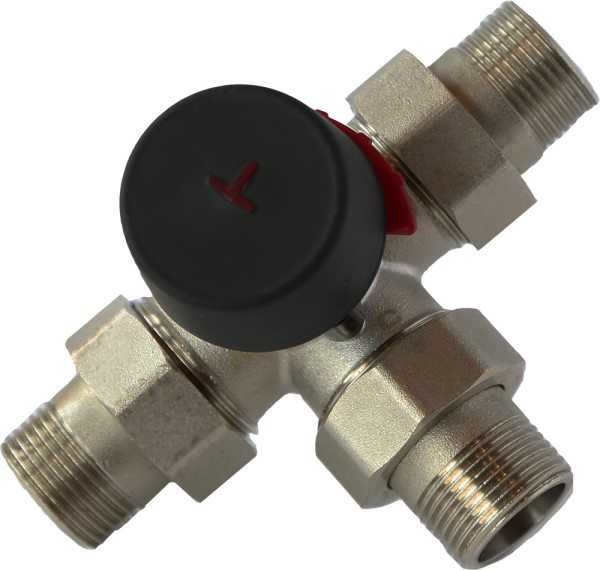

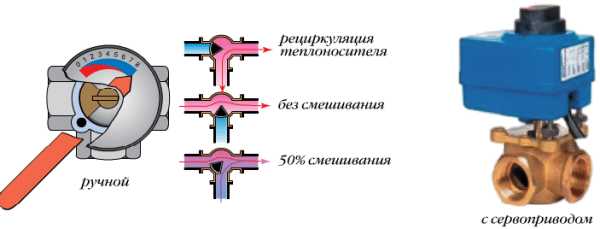

Трёхходовой смеситель

Техническая информация о трёхходовых и четырёхходовых кранах

Устройство

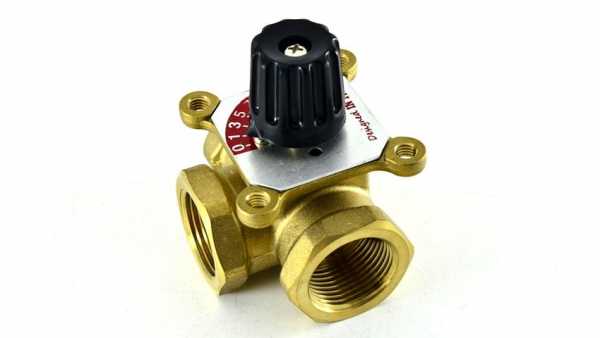

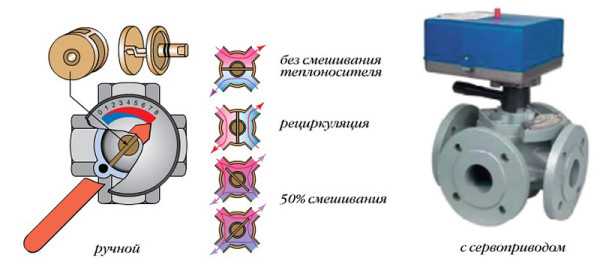

Четырёхходовой смеситель

  • Такой тип кранов относится к видам запорной арматуры и изготавливается в основном из нержавеющей стали, чугуна и латуни. По форме или способу затвора такие механизмы можно разделить на шаровые, конусные и цилиндрические. Посадка самого затвора может быть сальниковой либо натяжной, то есть, регулировка производится с верхней стороны устройства при помощи сальника или с нижней его стороны при помощи гайки.
  • Одно из отверстий многоходового смесителя является входным и распределение воды на другой поток производится поворотом ручки на 90⁰ или 180⁰. То есть, по сути, ручку крана можно установить в любое положение, оставив одно направление или больше, а также можно уменьшить этот поток.
  • Такие механизмы, как правило, применяются в водопроводных системах небольшого давления для быстрого переключения потока в другую сторону. Конструкция такого смесителя довольно проста, поэтому и цена на изделие не отличается непомерностью, но, несмотря на отсутствие сложных приспособлений, механизм нуждается в постоянном уходе, так как корпусное соединение быстро изнашивается.

Использование сложных кранов в отопительных системах

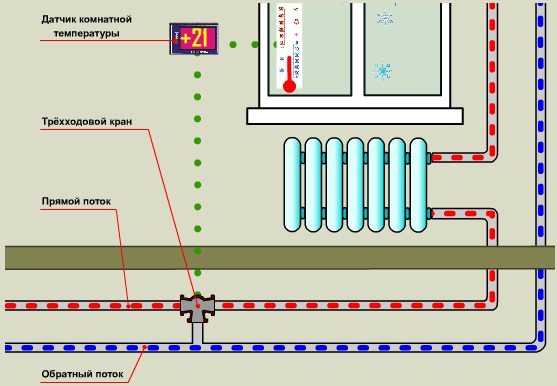

Трёхходовой кран в отоплении

  • Для качественной регулировки низкотемпературных приборов отопления необходимы устройства и механизмы, способные подмешивать остывшую воду из возвратной трубы в подачу. По сути, это означает, что общий расход теплоносителя не изменяется, но в нужном направлении можно сменить его температуру, не вмешиваясь в работу котла с интегрированным циркуляционным насосом.
  • Здесь происходит количественное (не качественное) регулирование системы и на раздаче устанавливается вентиль, который, не изменяя температуру воды, регулирует мощность её потока, либо вообще его перекрывает. Тем самым регулируется температура контура, потому что она зависит от мощности потока горячей воды.

Четырёхходовой смеситель в отоплении

  • Для того чтобы качественно произвести регулирование своими руками, в систему устанавливают четырёхходовой или трёхходовой кран с байпасом в системе отопления, который располагают непосредственно перед контуром тёплого пола. Рукояткой трёхходового устройства открывают байпас, и тогда насос циркуляции затягивает остывшую воду из обратки на подачу, где она смешивается с горячим теплоносителем.

Функциональность трёхходового крана

  • Давайте разберёмся, что же происходит при определённых положениях ручки (см. фото выше). Если ручку установить в положение перекрытия байпаса, то вся горячая вода будет направлена в трубу отопления теплого пола, как будто этого крана там нет, а вот если перекрыть подачу, то вода будет попадать в байпас и идти по малому кругу. Третье положение позволяет подпитывать подачу из «обратки» и в то же время не прерывать полного цикла прохождения теплоносителя по всему контуру.

Функциональность четырёхходового смесителя

  • При использовании четырёхходового крана для низкотемпературных систем отопления байпас уже не нужен, но они могут отличаться друг от друга по функционалу. Так, устройства с X-образными заслонками действуют только на открывание и закрывание подачи и возврата, а вот механизмы с роторными заслонками уже в состоянии смешивать воду.
  • Х-образные заслонки работают следующим образом – при попадании горячего теплоносителя в большое кольцо смеситель перекрывается и гоняет горячую воду по малому кругу до тех пор, пока та не остынет до нужной температуры. Как только это происходит – кран открывается, остывшая жидкость втягивается в «обратку», а в контур попадает новая горячая порция. Цикл работы такого устройства чем-то сродни циркуляционному насосу – он запускается и останавливается при определённых температурных точках, так же происходит и с переключением режимов механизма.
  • Такая работа механизма возможна, конечно, только в автоматическом режиме, ведь не сможете же вы каждый раз открывать и закрывать заслонку. А вот использование устройства с роторной заслонкой позволяет обеспечивать постоянную регулировку теплоносителя, смешивая возврат с подачей.

Работа четырёхходового смесителя с роторной заслонкой

  • Роторная заслонка позволяет не только обойтись без дифференциального байпаса, но так же может работать в автоматическом или ручном режиме изменения температуры. Суть функционирования этого крана достаточно проста – столько теплоносителя, сколько он пропускает в систему горячим, столько же он забирает и назад, то есть поддерживает нужную температуру без дополнительных циклов.

Совет. Четырёхходовые и трёхходовые  краны с байпасом, как правило, используются для низкотемпературных отоплений. Для радиаторного автономного отопления температура теплоносителя регулируется работой котла. Для низкотемпературных приборов отопления лучше использовать не конвекционные, а конденсационные котлы. Этот вариант позволяет не только задавать нужную температуру для контура, но и позволяет существенно экономить на расходе энергоносителя.

Заключение

У вас есть возможность просмотреть видео демонстрацию по использованию многоходовых кранов в отопительных системах. Но если вы хотите врезать в водяной контур такой механизм, прежде всего, разберитесь с его потенциальным функционалом по отношению к вашим потребностям. Также следует подумать о целесообразности его применения – может быть достаточно будет всего лишь понизить температуру в котле (читайте также статью «Замена труб отопления в квартире без использования сварки»).

otoplenie-gid.ru

Трехходовой кран для отопления с терморегулятором

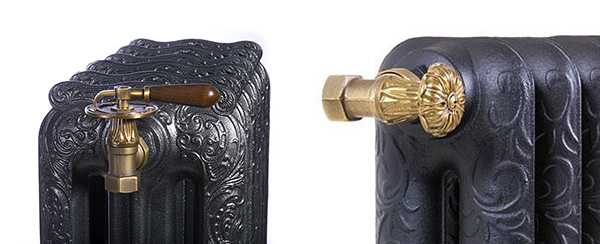

Специальные краны для отопления – разновидности и эксплуатация

Если в старых системах центрального отопления встретить кран на радиаторе можно было только для развоздушивания, то сегодня это устройство считается неотъемлемым элементом. Кран для батареи отопления является запорной арматурой шарового типа.

С помощью устройства не только происходит соединение труб с радиаторами, но и обеспечивается контроль над расходом теплоносителя. После установки, краны должны быть в закрытом или открытом состоянии, в противном случае их работоспособность нарушится.

Трехходовой кран для отопления с терморегулятором для системы обогрева

Ниже будем выяснять, какие краны лучше ставить на отопление и почему. Вы узнаете, зачем конкретно они нужны, где и как их монтируют.

Общие сведения

Изделия необходимы для:

  1. Регулировки температуры.
  2. Удаление скопившегося воздуха из системы, иначе он будет препятствовать нормальной циркуляции теплоносителя, и снижать уровень тепла в помещении.
  3. Сброса воды из отопительного контура.
  4. Полного отключения приборов обогрева от системы во время проведения ремонтных работ.

Рассмотрим частые ситуации:

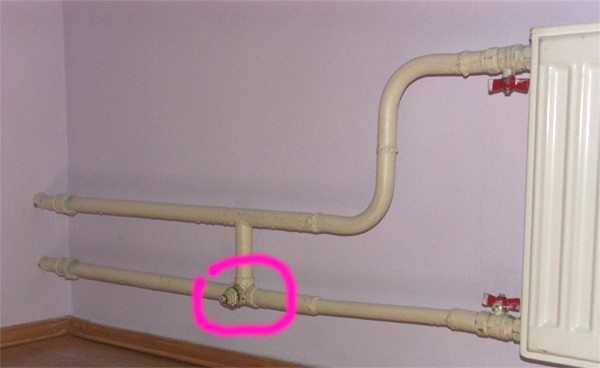

  1. На байпасе – тем самым вы можете переключать систему с принудительной на естественную циркуляцию.
  2. На стояке в многоквартирном доме – это позволяет отключать лишь определенный участок, а не всю отопительную систему при ремонтных работах.
  3. Вверху радиатора с одной стороны.
  4. В местах, где возможно скопление воздуха для его отвода из контура.

При выборе устройства следует помнить, что оно постоянно будет соприкасаться с жидкостью, поэтому конструкция должна быть коррозионно устойчивой. Лучше всего себя зарекомендовали — латунь, покрытая защитным металлическим напылением, и высококачественный полипропилен. Изделия из латуни соединяют с пластиковыми или металлическими трубами фитингами с резьбой. а полипропиленовые – пайкой.

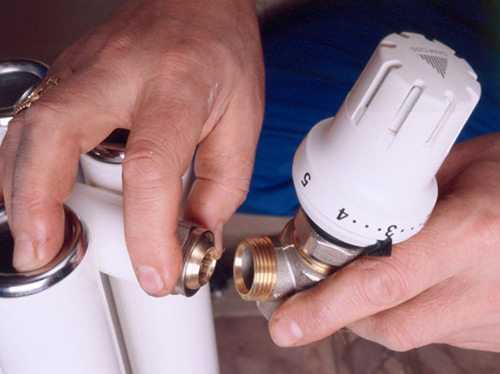

Устанавливаем регулировочный кран для отопления

Совет: внимательно выбирайте краны, чтобы не приобрести подделку, которая похожа на латунь.

Нередко вместо нее предлагают силуминовый сплав, поддающийся коррозии и быстро гниющий, но зато его цена в 2-3 раза ниже. Помните, качественные сантехнические изделия не могут стоить дешево.

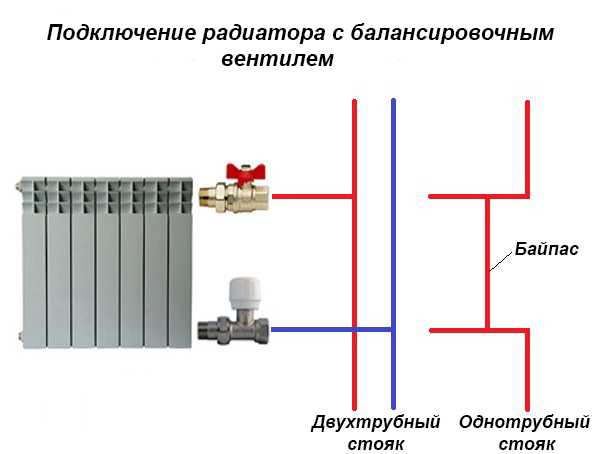

Балансировочные краны для системы отопления из латуни

Виды устройств

Ниже представлены основные варианты кранов для отопительной системы:

  1. Регулировочные:
    • могут быть угловыми и прямыми;
    • применяются для контролирования расхода воды своими руками;
    • защищают от протечек;
    • основное преимущество устройств — нет гидравлического удара во время заполнения системы;
    • дают возможность снять батарею отопления без отключения всей системы;
    • высокая герметичность изделий;
    • хорошие гидродинамические характеристики;
    • эстетичный внешний вид колпачков;
    • обычно используют в автономном отоплении.

Недостатки – невозможно точно произвести настройку теплоотдачи из-за отсутствия шкалы температур.

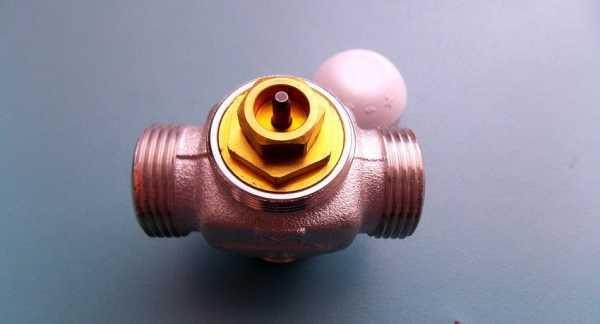

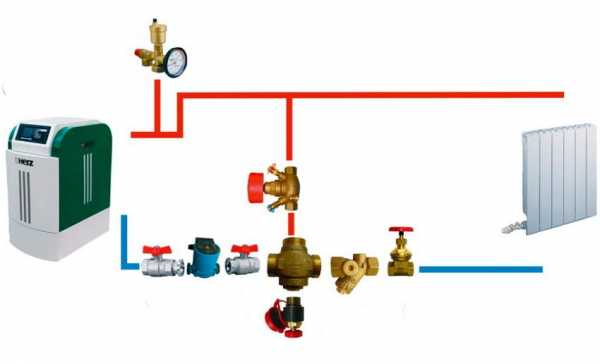

Технологический принцип работы трехходового крана в системе отопления

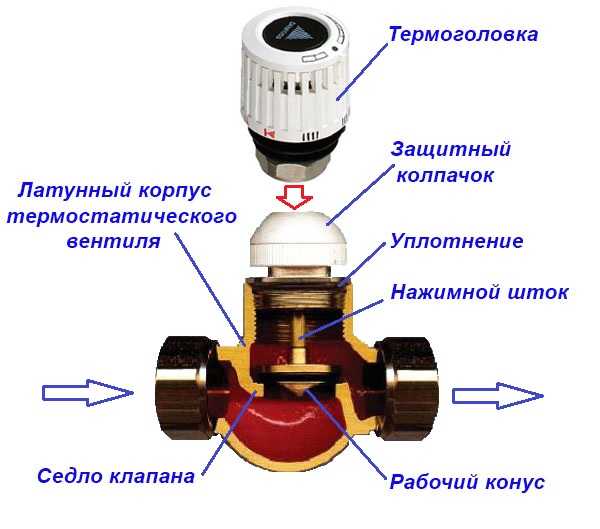

  1. С термоголовкой, которая оборудована:
    • кольцом, блокирующим и ограничивающим повышение температуры;
    • чувствительным элементом внутри (емкость с газом или жидкостью), который уменьшает или увеличивает поток теплоносителя при тепловых колебаниях.

Есть два типа термоголовок:

  • с ручным регулированием;
  • с автоматическим, установлен сильфон с жидкостью, при нагревании которой изменяется ее объем, что и создает давление на шток.

Совет: производите монтаж на одно- и двухтрубные пластиковые или металлические системы.

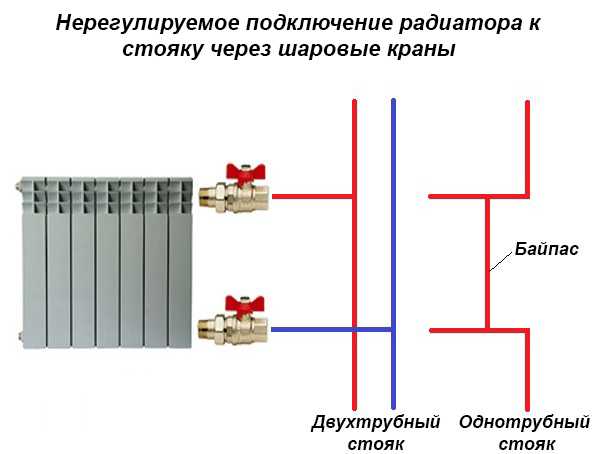

Двухходные шаровые краны в системе отопления

Характеристика и особенности оборудования

Из достоинств оборудования можно выделить:

  • удобство использования – можно самостоятельно регулировать температурный режим;
  • экономию средств – кран с термоголовкой позволяет сокращать расход топлива благодаря ограничению повышения температуры.
  • есть режим, защищающий от промерзания .

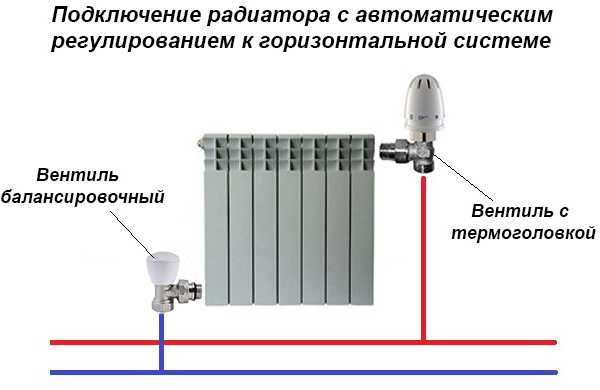

Инструкция требует устанавливать устройство с терморегулятором перед радиатором. Регулировку поступления воды производят краном, установленным перед терморегулятором отопления .

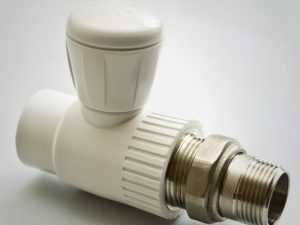

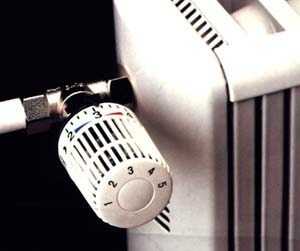

Установленный на радиатор кран для регулировки отопления

В данном случае используют:

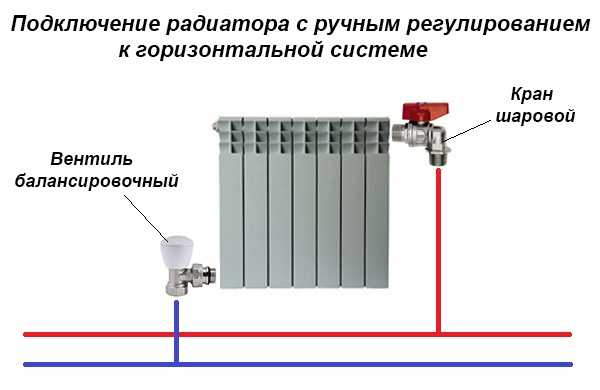

  1. Запорную арматуру шарового типа – эффект от нее незначительный, так как она имеет только два рабочих режима «закрытый» и «открытый».
  2. Конусный вентиль – лучше предыдущего варианта, та как у него есть промежуточное положение, поэтому его можно закрывать не полностью. Недостаток устройства – вентиль нужно возвращать в исходное положение и постоянно его контролировать.

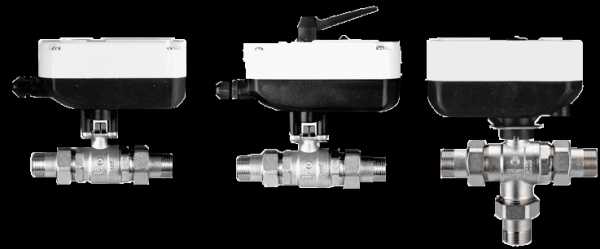

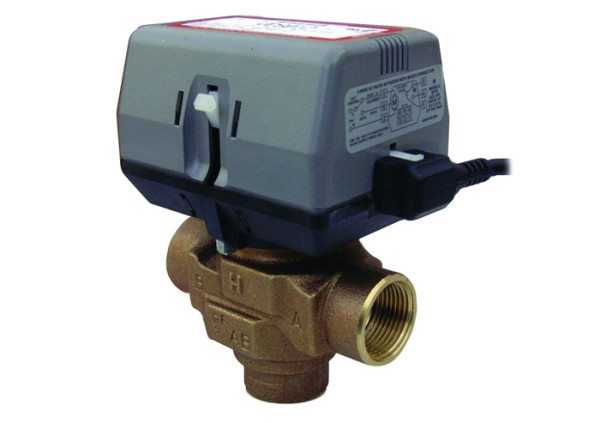

Автоматический электрический кран отопителя

  1. Автоматический терморегулятор – считается самым удобным и надежным. Недостаток — на однотрубных контурах необходимо устанавливать байпас, а само оборудование следует подбирать индивидуально.

Популярные марки устройств

  1. Itap (Италия) — высокое качество и долговечность использования. В системах обогрева применяют универсальные шаровые краны.
    Достоинства:
    • универсальность;
    • технологичность;
    • стойкость к коррозии.

На фото – шаровый кран Itap

  1. Oventrop – конструкция состоит из разборного никелированного корпуса, наружная резьба позволяет добиться плотного соединения, устройства могут выдерживать высокое давление.
  2. Danfoss – компактные, практичные и эстетичные изделия, удобны в эксплуатации, устойчивы к коррозии, стоимость доступная и монтаж не вызывает проблем.
  3. Luxor – материал корпуса латунь с низким содержанием свинца, поверх нее наносят никелевое покрытие. Достоинства – устройства можно устанавливать на любые типы труб, они имеют высокие гидродинамические характеристики, двойное уплотнение, экономят энергию и не замерзают.

Мы выяснили сегодня, какие краны лучше для отопления и почему при самостоятельной сборке системы их необходимо учитывать. С их помощью удается не только контролировать поток теплоносителя через прибор, но и регулировать в ручном или автоматическом режиме нагрев воздуха в отдельно взятом помещении.

Есть два основных типа оборудования – с термоголовкой или без, в первом случае точность выставления температуры гораздо выше. Видео в этой статье даст возможность найти дополнительную информацию по вышеуказанной теме.

Трехходовой клапан для отопления с терморегулятором: виды и преимущества

Одним из главных залогов комфорта в доме в холодное время года является тепло, которое обеспечивает отопительная система. Сегодня система водяного отопления включает в себя не только батареи, трубы и котел, но и менее заметные, но важные элементы. Одним из них является запорно-регулирующая арматура, в частности, трехходовой клапан для отопления с терморегулятором. Давайте разберемся, почему эта часть системы так важна и для чего она предназначена.

Трехходовой клапан — одна из самых важных частей системы отопления

За что отвечает трехходовой клапан для отопления с терморегулятором

Клапан с терморегулятором гарантирует практичность и эффективность функционирования системы. Трехходовые клапаны для отопления призваны регулировать тепловой поток, что обеспечивает комфорт в помещении и экономичность использования.

Трехходовой клапан обеспечивает эффективность и экономичность отопительной системы за счет регулирования теплового потока

Для чего регулировать тепловой поток

Прежде чем приступать к проектировке отопительной системы, производится тепловой расчет. На основе его результатов выбирается подходящая мощность и тип отопительных приборов, способных поддерживать оптимальный температурный режим в помещении.

В расчет берется площадь помещения, после чего анализируют возможные теплопотери. Исходя из этого, рассчитывается производительность отопительной системы, необходимая для создания в комнатах комфортного микроклимата. После чего для всех помещений составляется тепловой баланс.

Однако, данные расчеты производятся при конкретных условиях, которые могут меняться в процессе эксплуатации. Факторы, влияющие на работу радиатора, различны:

  • температурные перепады на улице;
  • солнечная активность;
  • сила ветра;
  • наличие бытовых приборов, генерирующих тепло.

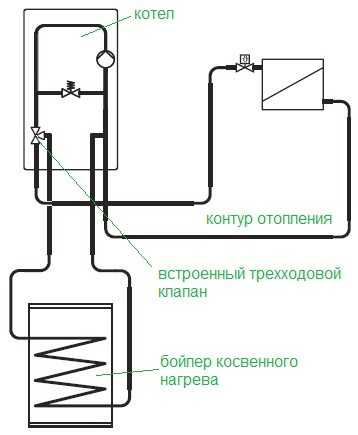

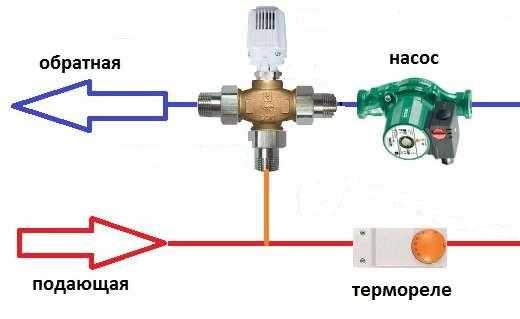

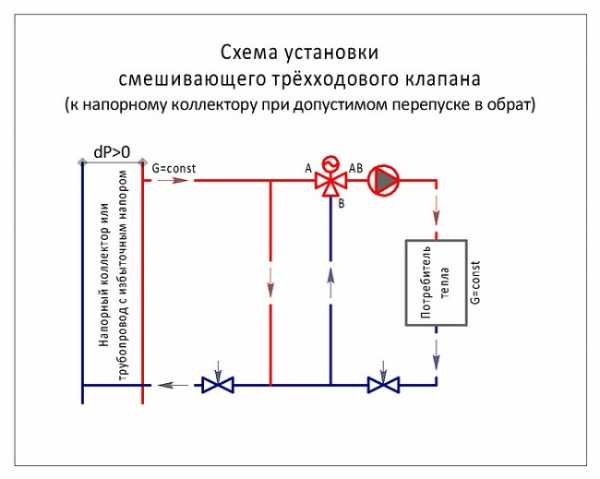

Схема отопления с трехходовым клапаном

В результате, просчитанный температурный баланс нарушается, и в помещении становится жарко. Однако, изъять из комнаты части радиатора или заглушить тепловое излучение невозможно. Таким образом, возникает необходимость управлять генерируемой тепловыми приборами энергией, чтобы поддерживать в помещении комфортный микроклимат.

Поддержание комфортной температуры с помощью трехходового клапана для отопления

Есть два пути регулировки выделяемой радиатором энергии:

  1. Качественное изменение свойств радиатора.
  2. Количественное регулирование выделяемого тепла.

В обоих случаях необходимы манипуляции с циркулирующей по трубам жидкостью.

Качественное изменение свойств радиатора

Для того чтобы регулировать микроклимат в помещении, можно перевести генератор тепла в другой режим работы – в результате чего меняется температура поступающей к радиаторам воды.

Наличие трехходового клапана позволяет регулировать климат в помещении при любом типе отопления

Переключить режим можно на настенном котле, если речь идет о загородном доме. Однако, ситуация куда сложнее в случае с котельной городского микрорайона.

Полезный совет! В случае городской квартиры, когда у вас нет доступа к котельной, остается регулировать энергию, уже выделяемую теплоносителем.

Количественная регулировка теплового потока при помощи трехходового крана для отопления с терморегулятором

В случае когда вы не можете повлиять на температуру воды, поступающей к радиатору, можно регулировать ее количество. Для этого и необходимо купить трехходовые клапаны для отопления с терморегулятором. Эти устройства позволяют ограничить количество воды, проходящей через радиатор, и в результате при одной и той же площади батареи в комнату будет поступать больше или меньше тепла, разумеется, в пределах, ограниченных мощностью системы.

Устройство трехходового смесительного клапана с термостатом

Трехходовой клапан для отопительной системы и регулятор температуры, устанавливаемый на радиаторе, могут использоваться по отдельности, однако в автономных отопительных системах современных квартир и частных коттеджей зачастую применяют комбинированный способ для повышения эффективности. Таким образом, целесообразна покупка трехходового клапана для отопления с терморегулятором.

Предел регулировки теплового потока

Важно учитывать, что принцип работы трехходового смесительного клапана позволяет повышать или понижать температуру радиатора лишь в установленных границах. Пределы эти продиктованы техническими характеристиками теплового прибора, а именно, значением его максимальной теплоотдачи, и зависят от каждого конкретного радиатора.

Устройство трехходового клапана для отопления

Чтобы понять, как работают трехходовые клапаны в системе отопления, важно разобраться в его устройстве.

Конструкция трехходового клапана для отопления

Визуально данный прибор выглядит как обычный металлический тройник. В качестве материала для изготовления клапана обычно используют латунь, иногда берется чугун или сталь. В корпусе прибора три патрубка.

Однако, внутри тройника находится механизм, на котором и основан принцип работы трехходовых клапанов. Он автоматически регулирует тепловые потоки, позволяя поддерживать в комнате комфортный микроклимат.

Принцип работы трехходовых клапанов в системе отопления в зависимости от типа исполнительного механизма

Существует два типа исполнительных механизмов, влияющих на работу трехходового клапана в системе отопления.

Типы исполнительного механизма трехходового клапана:

Тип исполнительного механизма

Выбираем и устанавливаем трехходовой клапан для системы отопления

Сегодня многие современные котельные оборудуются трехходовыми кранами, позволяющими поддерживать нужные параметры теплоносителя в контурах системе отопления.

Трёхходовой клапан с сервоприводом

Иными словами, это устройство нужно в тех случаях, когда для поступления в несколько контуров системы необходима вода с разной температурой. В этой статье мы расскажем о конструкции, системе, принципе работы и особенностях выбора клапана и какова схема его подключения.

1 Описание устройства и конструкция

Трехходовой кран для отопления зачастую с виду представляет тройник, выполненный из бронзы или латуни, на верхней части которого расположена шайба для регулировки. Под шайбой вы можете увидеть термочувствительное устройство, предназначением которого является активация рабочего штока, выходящая из корпуса.

С внутренней стороны штока установлен конусообразный элемент, который надежно и герметично установлен в так называемом седле. Ниже приведены основные компоненты, из которых состоит система клапан — терморегулятор:

  • непосредственно сам корпус;
  • вставка терморегулятора;
  • конусообразный компонент;
  • шток;
  • так называемое седло;
  • основной элемент – камера разгрузки по давлению;
  • уплотнительный компонент.

к меню ↑

1.1 Принцип функционирования

Принцип работы клапана с электроприводом или для манометра заключается в следующем. Жидкость проходит через передний и правый шланги системы до того момента, пока температурный режим не увеличится до необходимого уровня.

Схема включения трехходового клапана в систему отопления

Суть функционирования заключается в том, чтобы выдержать необходимую температуру на выходе из котла в нужных пределах.

В том случае, если параметры носителя выходят за необходимые пределы, внешний элемент будет жать на шток. В этот момент, когда шток перемещается, конусообразный компонент будет выходить из седла, в результате чего будет открыто сообщение между всеми каналами. Эта процедура будет производиться до того момента, пока передний патрубок не перекроется полностью, если температура жидкости не начнет меняться.

В продаже также можно найти терморегулятор для котлов или манометра с другим типом механизма клапана, который по своему строению схож с шаровым краном. В таком устройстве, вместо седла с конусообразным элементом, расположена шаровая деталь со специальной выборкой.

В этом случае при перераспределении водных потоков привод системы терморегулятора не нажимает, а вращает шток с установленным сверху шаром.

На сегодняшний день терморегулятор с шаровым компонентом не обладают большим пропускным показателем, поэтому они используются в бытовых отопительных системах. Есть еще одна разновидность устройств: вместо шарика на штоке вмонтирован сектор. Рабочий элемент сектора может перекрывать полностью один или частично два водных потока.

2 Классификация по типу приводов

Как вы могли догадаться, в ходе эксплуатации управление клапаном обеспечивает терморегулятор, особенно важно что управление для котельных или манометра производится благодаря внешнему приводу.

Устройство трехходового клапана (вид в разрезе)

По приводу устройства классифицируются следующим образом:

  1. Обычный термостатический привода клапана жмет на шток благодаря жидкой смеси, находящейся внутри, которая чувствительна к температурным перепадам. Как правило, обычный бытовой терморегулятор оборудованы таким видом управляемого устройства. Он без проблем демонтируется, если необходимо изменить тип привода.
  2. Система может управляться термостатическим элементом, которая также оснащается чувствительным компонентом, реагирующим на температурные перепады. Для того, чтобы произвести регулировку потоков по системе, терморегулятор также оснащается съемным температурным датчиком. Как показывает практика, такие клапаны позволяют более точно производить регулировку.
  3. Не менее востребованными являются клапаны с электроприводом, управление которыми осуществляется благодаря контроллерам. Электрические регуляторы постоянно осуществляют мониторинг характеристик теплоносителя и, при необходимости, предупреждают об их изменении контроллер, который, собственно, и определяет работу с терморегулятором и электроприводом.
  4. Более простым вариантом предыдущего устройства является газовый терморегулятор для манометра, оборудованный сервоприводом. Такие устройства для котла и манометра не оснащаются контроллерами, управление осуществляется при помощи крана, когда тот получает сигналы от температурного регулятора. Зачастую они используются вместе с трехходовыми регуляторами, оснащенными шаровой или секторной деталью.

к меню ↑

2.1 Преимущества

Преимущества устройства для котла или манометра приведены ниже:

  • простота установки;
  • может работать без присмотра;
  • легкость в эксплуатации и дальнейшем обслуживании;
  • долгий срок службы;
  • при необходимости ремонт может быть произведен своими руками;
  • герметичность устройства;
  • маленькое гидравлическое сопротивление;
  • отсутствуют зоны для застоя жидкости.

к меню ↑

2.2 Схема подключения

Подключение устройства для манометра или отопительной системы осуществляется по схеме с первичным контуром циркуляции, приведенной ниже.

Схема установки смесительного трехходового клапана в системе отопления

По схеме жидкость перемещается по первичному контуру до того момента, пока не нагреется до необходимой температуры, которая, как правило, составляет от 40 до 50 ºC. Затем начинает работать шток, открывающий холодный водный поток. Чтобы схема функционировала должным образом, насос следует вмонтировать после трехходового крана.

Схема может быть продолжена обустройством вторичного циркуляционного круга, где главным элементом является насос и непосредственно сам терморегулятор. Во вторичном контуре горячая вода добавляется в систему при необходимости, а благодаря насосу поток циркулирует по всему контуру. Контроллер осуществляет управление насосом и самим краном.

2.3 Особенности выбора и установки

На что следует обратить внимание при покупке устройства:

  1. Во-первых, диаметр выходов терморегулятора должен быть равен диаметру труб системы. Как правило, этот показатель составляет от 2 до 4 см. При отсутствии нужного размера в магазине вам потребуется приобрести переходник.
  2. Во-вторых, обратите внимание на то, какой пропускной показатель трубы.
  3. В том случае, если арматура приобретается для обустройства системы теплых полов, следует проверить – можно ли будет подсоединить сервопривод.

Если вы никогда ранее не сталкивались с необходимостью покупки клапана, то рекомендуем вам обратиться за помощью к специалистам, либо же получить от них консультацию. Если в процессе монтажа вы допустите неточности, со временем это может стать причиной перепадов температурных режимов. Более того, это может спровоцировать повреждение трубопровода в целом.

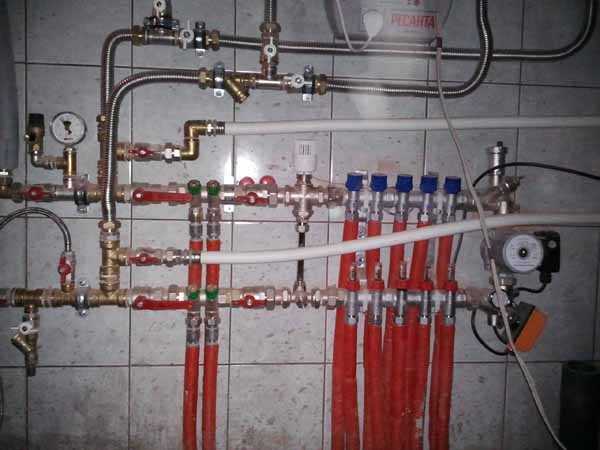

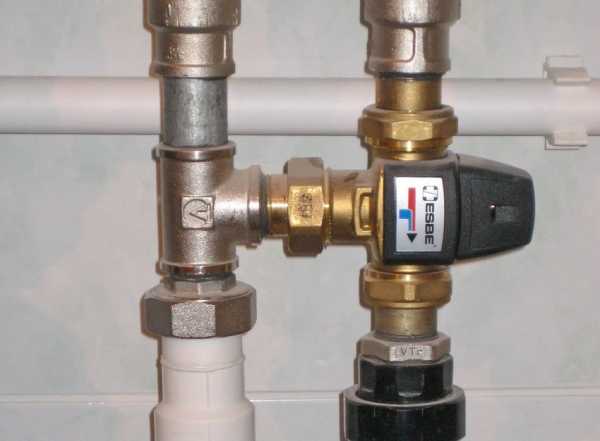

Смонтированный смесительный узел с трехходовым клапаном

Монтаж устройства осуществляется таким образом, чтобы стрелки на корпусе показывали на направление водяного потока. Если производятся сварочные работы, не допустите перегрева элемента. Место для установки должно быть подобрано таким образом, чтобы при необходимости у вас всегда был доступ к крану.

Не лишним будет и установка фильтров, особенно, если теплоноситель будет низкого качества. Фильтр лучше выбирать качественный, поскольку время от времени его необходимо будет менять.

Как видите, в процессе выбора устройства в целом не должно возникнуть проблем. Единственное, к чему следует подойти ос всей серьезностью – это монтаж на терморегулятор. Если вы никогда ранее не сталкивались с такой задачей, то лучше будет заплатить деньги профессионалам, зато вы всегда будете уверены в том, что ваша система отопления будет работать долго и надежно.

2.4 Автоматическое управление температурой в доме с помощью трехходового клапана и термостата (видео)

Источники: http://gidroguru.com/vodosnabzhenie/kran/1974-krany-dlya-otopleniya, http://remoo.ru/otoplenie/trekhkhodovoj-klapan-dlya-otopleniya-s-termoregulyatorom/, http://stroypotencial.ru/vodyanoe-otoplenie/trexxodovoj-klapan.html

teplosten24.ru

Краны шаровые для отопления: расскажем о важных моментах

Любая система отопления должна подлежать регулировке. Это напрямую зависит от погоды. Ведь погода может резко измениться, а теплоноситель имеет постоянную температуру. В результате получается на улице плюс, а в комнате жара несусветная. Но такая ситуация подлежит исправлению. Температуру в радиаторе отопления можно отрегулировать с помощью изделий — краны шаровые для отопления несколькими способами.

Способы регулировки отопительной системы

Первый — изменить параметры подачи теплоносителя непосредственно на котле. Большинство современного котельного оборудования позволяет выполнять такую настройку в ручном или автоматическом режиме.

Для реализации второго способа необходимо использовать шаровый кран регулирующий, установив его непосредственно перед прибором отопления. Ведь краны для отопления, можно применять не только для перекрытия движения теплоносителя, но и для его регулировки. Кроме этого, в случае образования течи в батарее, достаточно перекрыть поток и можно выполнить ремонт или замены поврежденного прибора.

Установка шаровых клапанов дает домовладельцу множество преимуществ. В частности это и возможность настройки потока теплоносителя в любое время отопительного сезона. Кроме того, как уже упоминалось, возможность отсечения отопительного прибора от сети для его ремонта или восстановления.

Для возможности слива теплоносителя в систему устанавливают кран шаровой для отопления. От него можно вывести трубу для слива теплоносителя в канализацию.Таким образом, краны для системы отопления, допускают выполнение ремонтных работ на отопительных приборов и другой арматуре, задействованной в работе.

Часто домовладельцы серьезно опасаются того, что шаровой кран отопления может дать протечку или хуже того, сломаться. Но если правильно выбирать оборудование и соблюдать технологию монтажа, то этого не случится.

Простота конструкции шарового клапана обеспечивает его надежность в использовании и достаточно низкую цену в сравнении с другими запорными устройствами. Эти краны  для отопления производят из качественной латуни. Для седла, в котором располагается шаровой затвор, применяют фторопласты или их аналоги. Еще одно несомненное достоинства клапанов такого типа – это их малые размеры, что позволяет их размещать практически в любом месте отопительной системы.

Исполнения отопительных кранов

Краны для отопления выпускают в нескольких исполнениях – полнопроходом и не полнопроходном. Первые пропускают до 100% потока, с минимальными гидравлическими потерями, вторые, в зависимости от модели могут пропускать до 80%, третьи до 50% от потока.

Для работы в тепловой сети целесообразно использовать полнопроходные клапаны. Они гарантируют, что на пути потока теплоносителя не будет возникать каких-либо значительных препятствий, что благотворно сказывается на комфорте в помещении. Кстати, в тепловую сеть нельзя устанавливать клапаны, выполненные из полимерных материалов. Такие краны не очень хорошо воспринимают воздействие высоких температур.

Краны латунные, применяемые для приборов отопления, разделяют по методу подсоединения:

  • муфтовые;
  • фланцевые;
  • сварные;
  • комбинированные.

Первый тип шаровых клапанов применяют для монтажа в отопительные системы, кроме этого они используются в системах водо— и газоснабжения. Их можно встретить в системах, смонтированных в жилых домах, производственных корпусах и зданиях другого типа. Для монтажа шаровых кранов муфтового типа не требуется какое-либо специальное оборудование, достаточно набора сантехнических ключей. Муфтовые клапаны используют в трубопроводах с условным диаметром до  45 мм. Для систем с большим диаметром применяют фланцевые краны.

Для их монтажа необходимо использовать прокладки. Как правило, их выполняют из паронита. Шаровые клапаны с фланцевым присоединением имеют большой запас прочности, а соединение такого типа обеспечивает необходимую герметичность, что позволяет их использовать в системах отопления.

Краны этого типа выпускают в разборном и цельном исполнении. Разборный кран хорош тем, что при возникновении неполадок в работе, его можно легко демонтировать, разобрать и устранить неисправность. Цельные корпуса выполнены в литом корпусе и в случае его выхода из строя придется его полностью заменить.

Краны приварные монтируют в систему при помощи сварки. Практика проектирования и монтажа систем показывает, что краны этого типа монтируют в сложно доступных местах. Кстати, если нет специальных навыков, то самостоятельно монтировать их не имеет смысла. Для приварки кранов, сварщик должен обладать специальным допуском.

В комбинированных кранах может быть реализовано несколько видов монтажа. Эти краны выполняют в различных исполнениях:

  • проходными;
  • угловыми;
  • многоходовыми.

Многоходовые клапаны редко применяют в системах отопления.

Многоходовые клапаны

Не редки случаи, когда вместо высококачественной латуни, производители применяют силумин и его производные. Их внешний вид напоминает краны, выполненные из латуни и не редко, торговцы, их выдают за качественную продукцию. Их нет смысла устанавливать в тепловые системы. Силумин не обладает высокой стойкостью к нагрузкам и коррозии. Срок их службы составляет примерно один год, после чего их надо заменять. Известны случаи, когда краны, выполненные их этого материала, просто отваливались от приборов отопления.

Радиаторы отопления это только часть отопительной системы здания. Тепло в здание может подаваться как от котельного оборудования, установленного в нем, так и из централизованной сети. Во втором случае, теплоноситель проходит через ИТП (индивидуальный тепловой пункт).

В него поступает теплоноситель из центральной городской (районной) сети. Это может быть вода или пар. В ИТП происходит теплообмен. То есть теплоноситель, залитый в домовую сеть, отбирает тепло у поступающего из сети. В нем же происходит подогрев воды, направляемой в горячее водоснабжение здания.

В качестве запорной арматуры, там применяют шаровые краны. Один кран устанавливают на входе в ИТП, и множество кранов разного диаметра используется для направления потока от насосов до подогревателей и пр. В таком оборудовании применяют краны разного исполнения – приварные, муфтовые и другие.

Порядок установки шарового крана

Перед началом монтажа шаровых кранов необходимо слить теплоноситель. Кстати, все работы связанные с обслуживанием системы отопления надо выполнять после окончания отопительного сезона. При работах в тепловой сети, установленной в частном доме, проблем со сливом жидкости не возникает проблем. А вот те, кто живет в многоквартирных домах, все работы по теплу должны согласовывать с управляющей компанией.

Муфтовый кран устанавливается быстрее всего. Для этого необходимо вырезать участок трубы. На концы труб нарезать соответствующие резьбы и место для установки крана готово. Разумеется, перед установкой шарового крана на резьбу необходимо нанести уплотнитель. Это может быть лен, а может и фторопластовая лента. Кстати, некоторые мастера  дополнительно накладывают силиконовый герметик.

Для установки других типов кранов технология примерно одинаковая. Только подготовительных работ чуть больше. Для монтажа крана фланцевого типа на концы труб необходимо приварить ответные фланцы. Кстати, если на «зеркало» фланца попадут капли сварки, то  такой фланец становится непригодным к установке. Повреждения зеркала не дадут необходимой герметичности.

Байпас

Еще одно место, которое не обходится без установки шарового крана – это байпас. Так называют перемычку, которая обеспечивает движение теплоносителя при отсечении части системы.

Например, если на участке трубы установлен тепловой счетчик, то перед ним устанавливают кран, который отсекает движение теплоносителя при его ремонте или обслуживании. Поток после отсечения будет направлен по байпасу.

Кстати, имеет смысл ставить байпас и перед радиатором отопления. В таком случае возможна замена или очистка радиатора и во время отопительного сезона.

Что лучше кран или вентиль?

Часто перед домовладельцем встает такой вопрос. И надо сказать, что однозначного ответа на него нет. Можно только отметить, что шаровый кран прост в управлении. Запорный клапан в отличие от него необходимо несколько раз повернуть, лишь только так можно ограничить или увеличить подачу рабочей среды.

В состав крана, входят клапаны, на которые надеты прокладки. После того, как они выработают свой ресурс их можно просто заменить, то же касается и сальника. Шаровые краны таких проблем не вызывают. Единственное, что необходимо периодически их осматривать и в случае обнаружения протечки принять меры по замене.

Если в тепловой сети циркулирует жесткая вода, то имеет смысл подумать, об установке запорного клапана, в случае возникновения проблем его можно отремонтировать, так как шаровый, придется менять.

Не последнюю роль играет и цена вопроса.

Немного об отказах

К сожалению, отказы в работе отопительной системы не такая и редкость. Виной тому низкое качество применяемой трубопроводной арматуры. В частности, это и шаровые краны, выполненные из силумина, об этом говорилось выше, это и применение вместо фторопласта некачественных заменителей.

Как часто Вы вызываете сантехника?

Poll Options are limited because JavaScript is disabled in your browser.
  • Все чинит жена. 32%, 681 голос

    681 голос 32%

    681 голос - 32% из всех голосов

  • Все чинит муж. 29%, 630 голосов

    630 голосов 29%

    630 голосов - 29% из всех голосов

  • Все чинится само. 19%, 418 голосов

    418 голосов 19%

    418 голосов - 19% из всех голосов

  • От 1 года и более. 14%, 300 голосов

    300 голосов 14%

    300 голосов - 14% из всех голосов

  • Раз в год. 6%, 119 голосов

    119 голосов 6%

    119 голосов - 6% из всех голосов

Всего голосов: 2148

Голосовало: 2103

Январь 17, 2018

×

Вы или с вашего IP уже голосовали. Загрузка...

prosmesiteli.ru

видео-инструкция по монтажу своими руками, фото и цена

Для монтажа отопительных систем используется различная запорная и регулировочная арматура, и для успешной сборки сантехники своими руками необходимо в ней разбираться. Мы хотим рассмотреть один из наиболее функциональных видов такой арматуры – трехходовой кран.

На фото – трехходовой кран.

Многоходовые краны

Устройство

Корпус изделия выполнен из антикоррозионной бронзы.

Трехходовой кран представляет собой Т-образное разветвление труб с запорно-регулировочным механизмом. Устройство имеет два входа и один выход, а если включить его наоборот – один вход и два выхода.

Устройство многоходового крана.

Входные вводы обозначают литерами A и B, а выходной – AB.

Запорный механизм имеет три положения (три хода):

  1. В первом положении вода попадает во вход А и вытекает из выхода АВ, при этом вход В перекрыт полностью;
  2. Во втором положении вода движется из входа В в выход АВ, а вход А перекрыт полностью;
  3. В третьем положении вода течет в оба входа А и В, а на выходе АВ мы получаем смесь двух потоков.

Три положения запорного механизма.

Важно! Перечисленные положения справедливы для регулировочных моделей. Изделия, предназначенные только для переключения потоков, третьего положения не имеют.

Запорный механизм может быть устроен различными способами:

  • Шаровый. Предназначен для переключения потоков путем перекрытия одного из каналов. Для регулировки подходит плохо;
  • Роторный. Используется для регулировки, так как позволяет плавно открывать и закрывать канал;
  • Седельный. Может иметь как запорную, так и регулировочную конструкцию.

Устройство модели с седельным механизмом.

Управление механизмом производится либо вручную с помощью ручки (штурвала), либо с помощью электропривода. Оснащенные сервоприводами изделия могут встраиваться в системы с автоматическим управлением.

Сервопривод позволяет осуществлять дистанционное автоматическое управление запорным механизмом.

Важно! Несмотря на столь важный функционал и определенную незаменимость, конструкция устройства достаточно проста, а потому его цена невысока.

Назначение и функции

Разновидность с фланцевыми соединениями в разрезе.

Трехходовой клапан может выполнять три функции:

  1. Смешение потоков теплоносителя. Применяется при необходимости подмеса обратного потока в подающий для снижения температуры подачи в низкотемпературные контуры или для регулировки мощности радиаторов без изменений работы котла;
  2. Разделение одного потока на два русла. Применяется для отвода нагретого теплоносителя в систему горячего водоснабжения или накопительный бак, бойлер и т.п.;
  3. Переключение направлений движения теплоносителя. Применяется при совместной работе нескольких устройств в одной системе, а также для перевода контура в режим рециркуляции.

Два режима работы изделия.

Рассмотрим один из наиболее распространенных случаев: котел отопления подключен к радиаторной разводке и коллектору теплого пола. Как известно, теплоноситель для радиаторов имеет температуру порядка 70 – 95 градусов, тогда как теплоноситель для системы теплых полов не должен нагреваться выше 40 – 50 градусов.

Схема котла с радиаторами и теплым полом.

Если мы понизим температуру теплоносителя, тогда радиаторы не будут работать в нормальном режиме, и в доме станет холодно. Если мы подадим в теплый пол кипяток – по полу станет неприятно ходить. Что же нам делать?

Здесь нам и пригодится трехходовой клапан. Обратный трубопровод соединяют с подачей в коллектор теплого пола байпасом с трехходовым краном, который выставляют в режим смешивания.

Ротор регулирующего сектора выставляем в режим смешивания.

В результате в поток горячей воды домешивается холодный поток из обратки, и температура результирующей струи усредняется до нужных нам 40 – 50 градусов. При желании с помощью регулировки положения заслонки можно повысить или понизить температуру в контуре пола.

Другой пример – это подключение радиатора через байпас по такой же схеме. Когда кран находится в положении смешивания – температура радиатора становится ниже температуры поступающего из котла теплоносителя, при этом остальные приборы получают менее остывшую воду.

Место врезки клапана с байпасом.

Если мы переключим ручку и перекроем байпас, тогда радиатор заработает на полную мощность. Если же нам необходимо отключить прибор, мы просто переводим клапан в режим перекрытой обратки и открытого байпаса, а запорный кран на входе радиатора перекрываем. После этого теплоноситель циркулирует в обход этой батареи.

  Важно! Возможно использование четырехходового клапана, который не требует наличия байпаса.

Схема с байпасом и без.

Наконец, инструкция позволяет использовать многоходовой кран в многоконтурных системах с параллельно работающими котлами, котлом и бойлером косвенного нагрева, с подачей воды для отопления и горячего водоснабжения. Устройства позволяют разделять потоки и регулировать их температуру, обеспечивая совместную работу нескольких агрегатов и контуров.

Схема подключения бойлера косвенного нагрева к котлу.

Важно! Если клапан с сервоприводом подключить к термостату, тогда при понижении температуры в помещении контроллер даст команду двигателю, и он перекроет байпас. При достижении желаемого значения устройство снова перейдет в режим смешивания.

Схема работы крана с термодатчиком.

Вывод

Трехходовые краны позволяют осуществлять смешивание, разделение и переключение направлений потоков теплоносителя в контурах систем отопления. Видео поможет вам наглядно убедиться в их эффективности и функциональности.

gidroguru.com

Краны для радиаторов отопления: какие лучше, как поставить?

Казалось бы, чего проще – подобрать и установить краны для радиаторов отопления в частном доме или квартире. Но представленный в торговой сети ассортимент радиаторной арматуры неожиданно широк, что ставит в тупик рядового обывателя, не разбирающегося в вопросах водяного отопления. Отсюда и цель данной статьи – помочь разобраться людям, какие краны надо ставить на батареи и для чего они служат в отопительных системах различных типов.

Зачем на радиаторах краны

Каждый отопительный прибор – это отдельный элемент системы, нуждающийся в настройке и периодическом обслуживании. Если же управлять расходом теплоносителя через батареи в зависимости от потребности в тепле, то можно добиться хороших результатов в плане экономии энергоносителей. То есть, радиаторные вентили и краны для отопления призваны решать такие задачи:

  1. Полное отсечение отопительного прибора от системы.
  2. Ограничение протока теплоносителя через батарею.
  3. Изменение расхода теплоносителя в зависимости от внешних условий.
  4. Спуск воздуха из радиатора и трубопроводной сети.

Есть масса ситуаций, при которых без отключения батареи обойтись сложно. К примеру, исправно работающее централизованное отопление посреди весны, когда на улице уже тепло, а в квартире просто жарко. Другой случай – необходимость снятия отопительного прибора с целью замены, промывки или ремонта. При отсутствии запорной арматуры осуществить любое действие с радиатором становится проблематичным.

Вентили ставят и на батареи в стиле ретро

Ограничение протекающего теплоносителя осуществляется с целью балансировки индивидуального отопления в частном доме или квартире. Неважно, какой тип системы отопления у вас используется, без балансировки с помощью вентилей первые батареи всегда получат большее количество воды, чем последние. Ограничить расход теплоносителя в начале сети и тем самым уравнять все приборы между собой – это задача регулирующей радиаторной арматуры.

Автоматическое управление расходом поступающего теплоносителя – это способ сэкономить энергоносители, используемые для обогрева дома. Если каждый кран на батарее отопления станет поддерживать установленную температуру воздуха в помещении, управляя течением воды через радиатор, то в целом система израсходует лишь необходимое количество тепла, не больше. А это немалая экономия.

Ну и проблема выпуска воздуха при заполнении системы или в период эксплуатации тоже решается за счет специальных воздушных кранов, устанавливаемых на все современные радиаторы. Ниже предлагается перечень разновидностей запорно-регулировочной арматуры, перечисленной в том же порядке, что и решаемые ею задачи:

  1. Полуоборотные шаровые краны в прямом и угловом исполнении. Изготавливаются из латуни, бронзы или полипропилена с металлической вставкой.
  2. Балансировочные вентили для радиаторов – прямые и угловые.
  3. Вентили регулировочные с термоголовками (термостатические клапаны).
  4. Спускные воздушные краны – автоматические и ручные.

Для справки. Некоторые домашние умельцы применяют для присоединения отопительных приборов трехходовые смесительные клапаны. Но такое решение неоправданно дорого и на практике используется редко.

Теперь следует рассмотреть подробно, какие краны лучше ставить на радиаторы в различных условиях и обстоятельствах. Некоторые варианты наглядно показаны на видео:

Установка шаровых кранов на батареи

Обычный шаровой кран предназначен только для переключения в 2 положения: «открыто» и «закрыто». Регулировать протекание теплоносителя через радиатор с его помощью нельзя, только перекрывать. Ниже на рисунке представлена простая схема подключения отопительного прибора с этим видом арматуры:

Предлагаемая схема – лучший вариант нерегулируемого подключения радиатора к стоякам центрального отопления в квартире. Балансировать ее вам все равно не придется, а ставить термостатический клапан бессмысленно из-за плохого качества теплоносителя. Вместо шарового крана на выходе также практикуется монтаж так называемого запорного клапана, его отличие лишь во внешнем виде.

В зависимости от компоновки приборов и труб отопления можно подобрать угловой кран для радиатора с декоративным покрытием или без такового. Также при выборе изделия рекомендуется обращать внимание на рабочее давление, указанное на корпусе изделия или в его паспорте. Оно должно соответствовать давлению в отопительной сети многоквартирного дома.

Совет. Выбирайте для монтажа на радиатор хорошие краны из толстостенной латуни и соединением с накидной гайкой – американкой. Она позволит быстро отсоединить подводки без вращения элементов. На однотрубном стояке не забудьте установить байпас с небольшим смещением в сторону от основной трубы.

Балансировочный вентиль

Вентиль для регулировки отопления по конструкции отличается от обычного шарового тем, что может плавно перекрывать проходное сечение за несколько оборотов. Причем после балансировки положение вентиля можно зафиксировать, дабы никто случайно не нарушил настройки. Данный вид регулировочных кранов ставится на выходе из радиатора, как показано на схеме:

Здесь показано присоединение к двухтрубной горизонтальной системе, наиболее распространенной в частных домах и квартирах с индивидуальным отоплением. Кстати сказать, принцип монтажа арматуры при однотрубной схеме остается таким же. На подающей подводке ставится обычный шаровой, а на обратной – регулировочный кран. В том случае, когда в двухэтажном доме имеет место система с вертикальными стояками, то схема монтажа сопутствующей арматуры выглядит так:

Принцип подбора изделий – такой же, как в предыдущем разделе. Прямое или угловое исполнение принимается в зависимости от компоновки оборудования и трубопроводов, так же важно при сборке использовать американки. Особое внимание обращайте на качество литья и толщину латунных стенок арматуры. Если у вас проложены сети из полипропиленовых труб, не спешите покупать ППР-краны, лучше поставить переходники и надежные металлические изделия.

Совет. Балансировочные вентили ставятся на все радиаторы, кроме самого последнего, находящегося в тупике ветви. На подводках к нему достаточно поставить простые шаровые краны.

Использование вентилей с термоголовками

Это самые лучшие краны, которые только можно поставить на радиаторы в системе отопления частного дома. Настроенная на определенную температуру воздуха, термоголовка воздействует на шток клапана, заставляя его открывать или закрывать свое проходное сечение. Таким образом происходит автоматическое количественное регулирование теплоносителя, проходящего через отопительный прибор.

Термостатический клапан устанавливается на подающей подводке к батарее, а на обратной ставится блансировочный вентиль. Ошибочно считать, что балансировка системы будет автоматически осуществляться  термоголовками, вентили нужны в любом случае. Установка вместо них обычных шаровых кранов допускается при централизованном отоплении либо в системах с попутным движением теплоносителя (петля Тихельмана). Но регулировать расход теплоносителя с помощью шарового крана недопустимо, да и не получится.

Совет. Большинство моделей термоклапанов имеют режим механической блокировки проходного сечения. Если вам достались изделия без подобного режима, то для обслуживания батареи придется поставить дополнительный отсекатель, как это изображено на схеме:

Воздушные краны и радиаторная гарнитура

Практически во всех современных радиаторах предусматривается возможность установки ручных кранов Маевского для сброса воздуха. Некоторые производители даже комплектуют ними свои изделия. По желанию вместо ручного воздухоотводчика можно поставить и автоматический, но на практике это выглядит не слишком презентабельно.

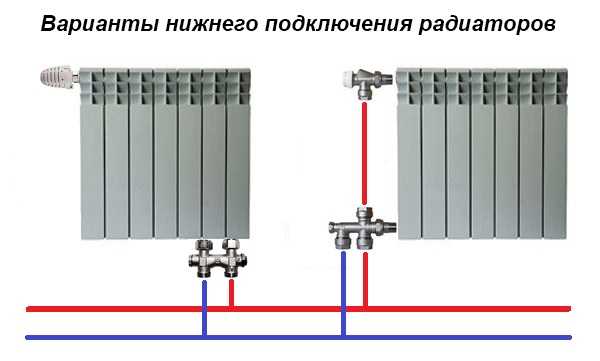

В последнее время все более популярной становится прокладка отопительных магистралей ниже уровня пола и применение радиаторов с нижним подключением. Тогда между батареей и полом остается небольшой просвет, куда не всегда можно поместить какую-либо арматуру. На этот случай есть специальная гарнитура подключения со встроенными кранами, показанная на картинке (слева):

Справа изображена гарнитура для нижнего подключения обычного радиатора с боковыми пробками, в ней тоже имеются вентили плюс реализована возможность присоединения термоголовки. Подобные решения выглядят очень эстетично, но потребуют максимальных финансовых затрат. Больше информации о гарнитуре показано на видео:

Заключение

Какие поставить краны для радиаторов отопления, зависит от конкретных условий в каждом отдельно взятом случае. Когда не нужно никакое регулирование, то достаточно подключить отопители через простую запорную арматуру, она будет работать только на отключение прибора. Балансировка или автоматическое управление температурой в доме потребуют установки соответствующих вентилей.

otivent.com
