Снип водоотведение – СП 32.13330.2012 Канализация. Наружные сети и сооружения. Актуализированная редакция СНиП 2.04.03-85 (с Изменениями N 1, 2)

Содержание

СНиП водоснабжения и водоотведения: ГОСТы, нормы потребления, документация

При приобретении жилья желательно изучить вопрос, который касается водоотведения и водоснабжения по СНиП. Это важно, поскольку потребление воды может составлять довольно большое количество по причине коммунальных и хозяйственно-питьевых нужд человека. Правила, указанные в этих правовых актах, как раз регулируют этот процесс и обустройство.

Содержание статьи

Нормы потребления и СНиП по водоснабжению

Под нормой потребления представляют допустимый максимум объема воды соответствующего качества, который необходим для удовлетворения нужд рядовых потребителей, проживающих в определенном жилье. Нормы расходования воды определяются согласно строительным правилам и нормам, которые приняты органами исполнительной власти.

Количество водопотребления всегда будет зависеть от качества и уровня жизни людей.

Так, если еще 120 лет назад объем потребляемой воды на одного москвича составлял 11 л воды в день, то 100 лет назад этот показатель составлял 66 литров для каждодневного потребления. Сегодня средний объем воды на одного жителя Москвы составляет 700 литров.

Водопотребление зависит от:

  • Климата места проживания;
  • Выполняемой трудовой деятельности.

Для жителей южных регионов потребность в воде будет значительно больше, чем для северных.

Нормативные документы ГОСТа по водоснабжению и СанПиН

Действующие нормы распространяются на составление проектов реконструируемых либо строящихся систем для внутреннего горячего и холодного водоснабжения, направленных водостоков и канализации. В процессе проектирования систем водоснабжения, как горячего, так и холодного, а также канализации нужно выполнять требования различных нормативных документов, которые согласованы и утверждены Минстроем России.

Действующие нормы распространяются при проектировании:

  • Систем автоматического пожаротушения;
  • Установок по обработке горячей воды;
  • Систем водопроводов противопожарных предприятий, которые производят либо хранят взрывчатые вещества;
  • Тепловых пунктов;
  • Систем горячего водоснабжения, которые подают воду промышленным предприятиям на технологические нужды;
  • Систем производственного специального водоснабжения.

Также разработка правил может касаться проектов систем водоснабжения одного технологического оборудования.

ГОСТ 2874-82 касается воды питьевой. Регулирует гигиенические требования и осуществляет контроль за ее качеством. ГОСТ Р 51232 и СанПин «Вода питьевая» регулируют нормирование по концентрации в жидкостях микроэлементов и патогенных веществ.

Внутренний трубопровод представляет собой систему устройств и труб, которые обеспечивают подачу воды к различным санитарно-техническим приборам, оборудованию, пожарным кранам.

ГОСТ Р 53630-2009 регулирует нормы и правила относительно многослойных напорных труб для систем отопления и водоснабжения.

Водопроводная система обслуживает одно здание или целую группу и при этом имеет общее измерительное устройство от сети водопровода промышленной организации или населенного пункта. Если же вода будет подаваться из систем наружного пожаротушения и трубопровод будет прокладываться вне зданий, то необходимо выполнять требования в соответствии со СНиП 2.04.02-84.

Внутренняя канализация: нормы и правила

Внутренняя канализация представляет собой особую систему устройств и трубопроводов в объеме, который ограничен наружными поверхностями соседних конструкций и выпусками к первому смотровому колодцу. Внутренняя канализация обеспечивает отведение от санитарно-технических приборов сточных вод к локальным очистным сооружениям.

Для всех типов зданий, которые возводятся в канализационных районах, нужно предусмотреть канализацию и внутреннее водоснабжение.

Что касается населенных пунктов с неканализационными районами, системы внутреннего водоснабжения должны быть обеспечены местными очистными сооружениями.

Такое обустройство должно быть в:

  • Гостиницах;
  • Больницах;
  • Домах престарелых;
  • Родильных домах;
  • Амбулаториях;
  • Санэпидемстанциях;
  • Кинотеатрах;
  • Школах;
  • Предприятиях общественного питания;
  • Банях;
  • Спортивных сооружениях.

Такие требования также касаются жилых зданий, высота которых составляет более двух этажей.

Оборудование внутренней системой канализации допускается в зданиях, которые оборудованы внутренними хозяйственно-питьевыми объектами. В таких населенных пунктах могут присутствовать выгребы и люфт-клозеты без устройства ввода водопривода.

Системы канализации и внутреннего водоснабжения допускается не вводить в тех случаях, когда на действующем предприятии отсутствует водопровод, а число работников не превышает 25 человек за одну смену.

Статус и регулирование ГОСТ Р 52134 2003

Данный стандарт распространяется на трубы напорные, изготовленные из термопластов и имеющие круглое сечение. Данные трубы предназначены для транспортировки воды, в том числе питьевой, а также систем горячего и холодного водоснабжения.

Термопласты могут быть из:

  • Полубитена;
  • Сшитого полиэтилена;
  • Сополимеров пропилена;
  • Непластифицированного поливинилхлорида.

Стандарт устанавливает различные требования к трубам из вышеперечисленных материалов. Также данные правила определяют срок службы труб и условия эксплуатации, которые зависят от времени воздействия и комплекса температур.

Данный стандарт регулирования был заменен на ГОСТ 32415-2013

Этот ГОСТ предусматривает методику проведения расчета минимальной толщины стенок трубы в зависимости от класса эксплуатации и длительной прочности материала. Разработан единый подход, контролирующий качество труб с предъявленным полным объемом методов испытаний.

ГОСТ Р 52744-2007 распространяется на полупогружные и погружные насосы и насосные агрегаты, устанавливает требования к их конструированию и безопасности, а также монтажу и эксплуатации в скважинах.

Все действующие стандарты и нормы регулируют вопросы водоотведения и водоснабжения, а также объемы и порядок проведения работ. Особое внимание уделяется обустройству канализации.

kanaliza.ru

СНиП 2.04.03-85 Канализация. Наружные сети и сооружения…

Действующий

Документ [ /22/4/75/ ]: СНиП 2.04.03-85 Канализация.Наружные сети и сооружения

Дата введения 01.01.1986

Принявший орган: Госстрой СССР

РАЗРАБОТАНЫ Союзводоканалпроектом (Г.М.Мирончик — руководитель темы; Д.А.Бердичевский, А.Е.Высота, Л.В.Ярославский) с участием ВНИИВОДГЕО, Донецкого ПромстройНИИпроекта и НИИОСП им. Н.М.Герсеванова Госстроя СССР, НИИ коммунального водоснабжения и очистки воды Академии коммунального хозяйства им. К.Д.Панфилова и Гипрокоммунводоканала Минжилкомхоза РСФСР, ЦНИИЭП инженерного оборудования Госгражданстроя, МосводоканалНИИпроекта и Мосинжпроекта Мосгорисполкома, Научно-исследовательского и конструкторско-технологического института городского хозяйства и УкркоммунНИИпроекта Минжилкомхоза УССР, Института механики и сейсмостойкости сооружений им. М.Т.Уразбаева Академии наук УзССР, Московского инженерно-строительного института им. В.В.Куйбышева Минвуза СССР, Ленинградского инженерно-строительного института Минвуза РСФСР.

ВНЕСЕНЫ Союзводоканалпроектом Госстроя СССР.

ПОДГОТОВЛЕНЫ К УТВЕРЖДЕНИЮ Главтехнормированием Госстроя СССР (Б.В.Тамбовцев).

УТВЕРЖДЕНЫ постановлением Государственного комитета СССР по делам строительства от 21 мая 1985 года N 71.

СОГЛАСОВАНЫ Минздравом СССР (письмо от 24.10.83 N 121-12/1502-14), Минводхозом СССР (письмо от 15.04.85 N 13-3-05/366), Минрыбхозом СССР (письмо от 26.04.85 N 30-11-9).

С введением в действие СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения» утрачивает силу СНиП II-32-74 «Канализация. Наружные сети и сооружения».

В СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения» внесено Изменение N 1, утвержденное постановлением Госстроя СССР от 28 мая 1986 г. N 70 и введенное в действие с 1 июля 1986 г. Пункты, таблицы, в которые внесены изменения, отмечены в настоящих Строительных нормах и правилах знаком (К).

Изменения внесены юридическим бюро «Кодекс» по официальному изданию Минстроя России — М.: ГУП ЦПП, 1996 г.

Настоящие нормы и правила должны соблюдаться при проектировании вновь строящихся и реконструируемых систем наружной канализации постоянного назначения для населенных пунктов и объектов народного хозяйства.

При разработке проектов канализации надлежит руководствоваться «Основами водного законодательства Союза ССР и союзных республик», соблюдать «Правила охраны поверхностных вод от загрязнения сточными водами» и «Правила санитарной охраны прибрежных вод морей» Минводхоза СССР, Минрыбхоза СССР и Минздрава СССР, требования «Положения о водоохранных и прибрежных полосах малых рек страны» и «Инструкции о порядке согласования и выдачи разрешений на специальное водопользование» Минводхоза СССР, а также указания других нормативных документов, утвержденных или согласованных Госстроем СССР.

1. Общие указания

1.1. Канализацию объектов надлежит проектировать на основе утвержденных схем развития и размещения отраслей народного хозяйства и промышленности, схем развития и размещения производительных сил по экономическим районам и союзным республикам, генеральных, бассейновых и территориальных схем комплексного использования и охраны вод, схем и проектов районной планировки и застройки городов и других населенных пунктов, генеральных планов промышленных узлов.

При проектировании необходимо рассматривать целесообразность кооперирования систем канализации объектов независимо от их ведомственной принадлежности, а также учитывать техническую, экономическую и санитарную оценки существующих сооружений, предусматривать возможность их использования и интенсификацию их работы.

Проекты канализации объектов необходимо разрабатывать, как правило, одновременно с проектами водоснабжения с обязательным анализом баланса водопотребления и отведения сточных вод. При этом необходимо рассматривать возможность использования очищенных сточных и дождевых вод для производственного водоснабжения и орошения.

1.2. В системе дождевой канализации должна быть обеспечена очистка наиболее загрязненной части поверхностного стока, образующегося в период выпадения дождей, таяния снега и мойки дорожных покрытий, т. е. не менее 70% годового стока для селитебных территорий и площадок предприятий, близких к ним по загрязненности, и всего объема стока для площадок предприятий, территория которых может быть загрязнена специфическими веществами с токсичными свойствами или значительным количеством органических веществ.

1.3. Основные технические решения, принимаемые в проектах, и очередность их осуществления должны быть обоснованы сравнением возможных вариантов. Технико-экономические расчеты следует выполнять по тем вариантам, достоинства и недостатки которых нельзя установить без расчетов.

Оптимальный вариант должен определяться наименьшей величиной приведенных затрат с учетом сокращения трудовых затрат, расхода материальных ресурсов, электроэнергии и топлива, а также исходя из санитарно-гигиенических и рыбохозяйственных требований.

1.4. При проектировании сетей и сооружений канализации должны быть предусмотрены прогрессивные технические решения, механизация трудоемких работ, автоматизация технологических процессов и максимальная индустриализация строительно-монтажных работ за счет применения сборных конструкций, стандартных и типовых изделий и деталей, изготавливаемых на заводах и в заготовительных мастерских.

1.5. Очистные сооружения производственной и дождевой канализации следует, как правило, размещать на территории промышленных предприятий.

1.6. При присоединении канализационных сетей промышленных предприятий к уличной или внутриквартальной сети населенного пункта следует предусматривать выпуски с контрольными колодцами, размещаемыми за пределами предприятий.

Необходимо предусматривать устройства для замера расхода сбрасываемых сточных вод от каждого предприятия.

Объединение производственных сточных вод нескольких предприятий допускается после контрольного колодца каждого предприятия.

1.7. Условия и места выпуска очищенных сточных вод и поверхностного стока в водные объекты следует согласовывать с органами по регулированию использования и охране вод, исполнительными комитетами местных Советов народных депутатов, органами, осуществляющими государственный санитарный надзор, охрану рыбных запасов, и другими органами в соответствии с законодательством Союза ССР и союзных республик, а места выпуска в судоходные водоемы, водотоки и моря — также с органами управления речным флотом союзных республик и Министерством морского флота.

1.8. При определении надежности действия системы канализации и отдельных ее элементов необходимо учитывать технологические, санитарно-гигиенические и водоохранные требования.

В случае недопустимости перерывов в работе системы канализации или отдельных ее элементов должны быть предусмотрены мероприятия, обеспечивающие бесперебойность их работы.

1.9. При аварии или ремонте одного сооружения перегрузка остальных сооружений данного назначения не должна превышать 8-17% расчетной их производительности без снижения эффективности очистки сточных вод.

1.10. Санитарно-защитные зоны от канализационных сооружений до границ зданий жилой застройки, участков общественных зданий и предприятий пищевой промышленности с учетом их перспективного расширения следует принимать:

от сооружений и насосных станций канализации населенных пунктов — по табл.1;

от очистных сооружений и насосных станций производственной канализации, не расположенных на территории промышленных предприятий, как при самостоятельной очистке и перекачке производственных сточных вод, так и при совместной их очистке с бытовыми — в соответствии с СН 245-71 такими же, как для производств, от которых поступают сточные воды, но не менее указанных в табл.1.






СооруженияСанитарно-защитная зона, м, при расчетной производительности сооружений, тыс.м/сут
  до 0,2св. 0,2 до 5св. 5 до 50св. 50 до 280
Сооружения механической и биологической очистки с иловыми площадками для сброженных осадков, а также отдельно расположенные иловые площадки
     		150200400500
Сооружения механической и биологической очистки с термомеханической обработкой осадков в закрытых помещениях

100150300400
Поля фильтрации

200300500—
Земледельческие поля орошения

150200400—
Биологические пруды

200200300300
Сооружения с циркуляционными окислительными каналами

150———
Насосные станции

15202030
     Примечания:
1. Санитарно-защитные зоны канализационных сооружений производительностью свыше 280 тыс.м/сут, а также при отступлении от принятой технологии очистки сточных вод и обработки осадка устанавливаются по согласованию с главными санитарно-эпидемиологическими управлениями министерств здравоохранения союзных республик.
2. Санитарно-защитные зоны, указанные в табл.1, допускается увеличивать, но не более чем в 2 раза в случае расположения жилой застройки с подветренной стороны по отношению к очистным сооружениям или уменьшать не более чем на 25% при наличии благоприятной розы ветров.
3. При отсутствии иловых площадок на территории очистных сооружений производительностью свыше 0,2 тыс.м/сут размер зоны следует сокращать на 30%.
4. Санитарно-защитную зону от полей фильтрации площадью до 0,5 га и от сооружений механической и биологической очистки на биофильтрах производительностью до 50 м/сут следует принимать 100 м.
5. Санитарно-защитную зону от полей подземной фильтрации производительностью менее 15 м/сут следует принимать 15 м.
6. Санитарно-защитную зону от фильтрующих траншей и песчано-гравийных фильтров следует принимать 25 м, от септиков и фильтрующих колодцев — соответственно 5 и 8 м, от аэрационных установок на полное окисление с аэробной стабилизацией ила при производительности до 700 м/сут — 50 м.
7. Санитарно-защитную зону от сливных станций следует принимать 300 м.
8. Санитарно-защитную зону от очистных сооружений поверхностных вод с селитебных территорий следует принимать 100 м, от насосных станций — 15 м, от очистных сооружений промышленных предприятий — по согласованию с органами санитарно-эпидемиологической службы.
9. Санитарно-защитные зоны от шламонакопителей следует принимать в зависимости от состава и свойств шлама по согласованию с органами санитарно-эпидемиологической службы.

2. Расчетные расходы сточных вод. Гидравлический расчет канализационных сетей

Удельные расходы, коэффициенты неравномерности и расчетные расходы сточных вод

2.1. При проектировании систем канализации населенных пунктов расчетное удельное среднесуточное (за год) водоотведение бытовых сточных вод от жилых зданий следует принимать равным расчетному удельному среднесуточному (за год) водопотреблению согласно СНиП 2.04.02-84 без учета расхода воды на полив территорий и зеленых насаждений.

2.2. Удельное водоотведение для определения расчетных расходов сточных вод от отдельных жилых и общественных зданий при необходимости учета сосредоточенных расходов следует принимать согласно СНиП 2.04.01-85.

2.3. Расчетные среднесуточные расходы производственных сточных вод от промышленных и сельскохозяйственных предприятий и коэффициенты неравномерности их притока следует определять на основе технологических данных. При этом необходимо предусматривать рациональное использование воды за счет применения маловодных технологических процессов, водооборота повторного использования воды и т. п.

2.4. Удельное водоотведение в неканализованных районах следует принимать 25 л/сут на одного жителя.

2.5. Расчетный среднесуточный расход сточных вод в населенном пункте следует определять как сумму расходов, устанавливаемых по пп.2.1-2.4.

Количество сточных вод от предприятий местной промышленности, обслуживающих население, а также неучтенные расходы допускается принимать дополнительно в размере 5% суммарного среднесуточного водоотведения населенного пункта.

2.6. Расчетные суточные расходы сточных вод следует определять как сумму произведений среднесуточных (за год) расходов сточных вод, определенных по п. 2.5, на коэффициенты суточной неравномерности, принимаемые согласно СНиП 2.04.02-84.

2.7. Расчетные максимальные и минимальные расходы сточных вод следует определять как произведения среднесуточных (за год) расходов сточных вод, определенных по п. 2.5, на общие коэффициенты неравномерности, приведенные в табл.2.











Общий коэффициент неравномерности притока сточных водСредний расход сточных вод, л/с
  510205010030050010005000 и более
Максимальный
2,52,11,91,71,61,551,51,471,44
Минимальный
0,380,450,50,550,590,620,660,690,71
      Примечания: 1. Общие коэффициенты неравномерности притока сточных вод, приведенные в табл.2, допускается принимать при количестве производственных сточных вод, не превышающем 45% общего расхода. При количестве производственных сточных вод свыше 45% общие коэффициенты неравномерности следует определять с учетом неравномерности отведения бытовых и производственных сточных вод по часам суток согласно данным фактического притока сточных вод и эксплуатации аналогичных объектов.
2. При средних расходах сточных вод менее 5 л/с расчетные расходы надлежит определять согласно СНиП 2.04.01-85.
  3. При промежуточных значениях среднего расхода сточных вод общие коэффициенты неравномерности следует определять интерполяцией.


2.8. Расчетные расходы производственных сточных вод промышленных предприятий следует принимать:

для наружных коллекторов предприятия, принимающих сточные воды от цехов, — по максимальным часовым расходам;

для общезаводских и внеплощадочных коллекторов предприятия — по совмещенному часовому графику;

dokipedia.ru

СНиПы и ГОСТы по канализации и водоснабжению

На сайте собрана актуальная документация (СНиП, ГОСТ, СТО и т.п.) для канализационных систем и водоснабжения. Перейдя по ссылке вы можете прочитать, скачать или распечатать любой документ. Все документы в формате PDF. Все нормативные документы представленные на этой странице предназначены для ознакомительных целей.

СНиПы

1) Бетонные и железобетонные конструкции – СНиП 2.03.01-84

2) Водоснабжение. Наружные сети и сооружения – СНиП 2.04.02-84

3) Внутренний водопровод и канализация зданий – СНиП 2.04.01-85

4) Канализация. Наружные сети и сооружения – СНиП 2.04.03-85

5) Наружные сети и сооружения водоснабжения и канализации – СНиП 3.05.04-85

6) Магистральные трубопроводы – СНиП 2.05.06-86

7) Внутренние санитарно-технические системы – СНиП 3.05.01-85

ГОСТы и ТУ

1) Система проектной документации для строительства. Водоснабжение и канализация. Наружные сети. Рабочие чертежи – ГОСТ 21.604-82

2) Установки компактные для очистки бытовых сточных вод. Типы, основные параметры и размеры – ГОСТ 25298-82

3) Люки чугунные для смотровых колодцев. Технические условия – ГОСТ 3634-89

4) Канализация. Термины и определения – ГОСТ 25150-82

5) Конструкции бетонные и железобетонные для колодцев канализационных, водопроводных и газопроводных сетей. Технические условия – ГОСТ 8020-90

6) Арматура санитарно-техническая водосливная. Технические условия – ГОСТ 23289-94

7) Трубы керамические канализационные. Технические условия – ГОСТ 286-82

8) Трубы чугунные канализационные и фасонные части к ним. Общие технические условия – ГОСТ 6942-98

9) Устройства водоочистные. Общие требования к эффективности и методы ее определения – ГОСТ Р 51871-2002

10) Люки смотровых колодцев и дождеприемники ливнесточных колодцев. Технические условия – ГОСТ 3634-99

11) Трубы чугунные канализационные и фасонные части к ним – ГОСТ 6942-98

12) Трубы и фасонные части из полиэтилена для систем внутренней канализации. Технические условия – ГОСТ 22689-2014

13) Трубы полимерные со структурированной стенкой и фасонные части к ним для систем наружной канализации. Технические условия – ГОСТ Р 54475-2011

14) Трубы напорные из полиэтилена. Технические условия – ГОСТ 18599-2001

15) Колодцы полимерные канализационные – ГОСТ 32972-2014

16) Насосы динамические. Методы испытаний – ГОСТ 6134-2007

Стандарты организации (СТО)

Инженерные сети наружные. Автономные системы канализации с септиками и подземной фильтрацией сточных вод. Правила проектирования и монтажа, контроль выполнения, требования к результатам работ – СТО НОСТРОЙ 2.17.176–2015

Санитарные нормы и правила (СанПиН)

СанПиН 2.1.5.980-00 – Гигиенические требования к охране поверхностных вод

СанПиН 2.2.1./2.1.1.1200-03 – Санитарно-защитные зоны и санитарная классификация предприятий, сооружений и иных объектов

pro-kanalizaciju.ru

Ливневая канализация СНиП: как придерживаться установленных норм


Под термином «ливневая канализация СНиП» подразумевается определенный набор Строительных Норм и Правил, которыми урегулируется возведение ливневых канализаций и на промышленных и прочих объектах, и на трассах, и в жилых зонах. Также крайне желательно придерживаться СНиП и во время обустройства ливневки (так иногда сокращенно называют ливневую канализацию) на частной территории, пусть и самой небольшой.

Важно! Нарушение СНиП для ливневки может грозить не только крупным штрафом и обязательством переоборудовать ее должным образом, но и малой эффективностью системы.

Какие общие положения имеет ливневая канализация СНиП

СНиП для ливневой канализации за номером 2.04.01-85 предусматривают нормативы, которые необходимо соблюдать на всех этапах строительства: от проектирования до непосредственно эксплуатации.

СНиП — регламентированные нормы, которым  должны соответствовать наружные сети канализации, содержатся формулы для проведения расчетов при проектировании, указаны материалам, глубины заложения труб и прочее.

Сегодня активно применяются такие типы ливневки, как точечные и линейные. В СНиП самым подробным образом приведены требования к обустройству главным образом линейного типа канализации. Весь комплекс такой системы состоит из сети разрозненных или объединенных между собой каналов, расположенными под определенным углом наклона. Они предназначены для сбора и отвода дождевых водных потоков и талых вод к соответствующим коллекторам и резервуарам.

Как правило, линейная канализация выполнена по закрытому типу. Приемники дождевой воды соединяются при этом врытыми в грунт трубами, осуществляется их соединение со специальными коллекторами. Контроль и обслуживание системы проводится при помощи специально обустроенных для этих целей инспекционных смотровых колодцев диаметром не менее метра.

Точечная ливневая канализация, согласно документу «Ливневая канализация СНиП», предназначена для точечного сбора воды и ее отвода от строения к коллекторам. Сбор воды осуществляется специальными дождеприемниками. Обязательно наличие на дождеприемниках защитной крышки, которая предотвращает преждевременное замусоривание корзины приемника, а также обеспечивает беспрепятственное прохождение людям и животным. Нормами регламентируются следующие элементы системы ливневой канализации:

  • дождеприемник. Он является одним из основных элементов всей канализационной системы и служит для непосредственного сбора воды;
  • поддон. Также служит для сбора дождевой воды и оборудуется у входа в помещение;
  • желоб, либо лоток. Данные элементы монтируются в водоотводные каналы. Каналы должны располагаться под определенным углом к коллектору для того, чтобы было возможным обеспечить естественный сток воды под действием силы тяжести;
  • трубопровод. Предназначен так же, как и каналы, для естественного отвода воды, но по трубам, которые углубляются в землю;
  • пескоуловитель. Это устройство предназначено для того, чтобы отделить воду от песка и прочего мусора крупной фракции;

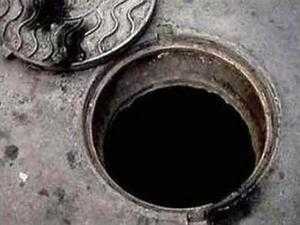

  • смотровой (ревизионный, инспекционный) колодец. Предназначается для осуществления осмотра сети и для контроля за уровнем воды в ней.

Кроме того, документ «Ливневая канализация СНиП» помогает определить объем ожидаемого стока в соответствии с местностью, характером почвы и т.д.

Расчет производительности ливневой системы

Несмотря на то, что СНиП для ливневок был утвержден еще лет 30 назад, его актуальность сохраняется и до сих пор. Опираясь на его установки, можно с легкостью определить, какой производительности систему необходимо обустроить в том или ином месте.

Ливневая канализация — это соединение  трубы, дождеприемников, лотков и прочих составляющих в единую систему, которая используются для улавливания и отведения воды с крыш, трасс и площадок.

В целом, несмотря на кажущуюся громоздкость и запутанность формул и таблиц, для собственника частного жилища или дачного участка не составит особенного труда произвести упрощенные расчеты. В результате можно будет получить данные по таким параметрам системы, как:

  • степень углубления труб в почву;

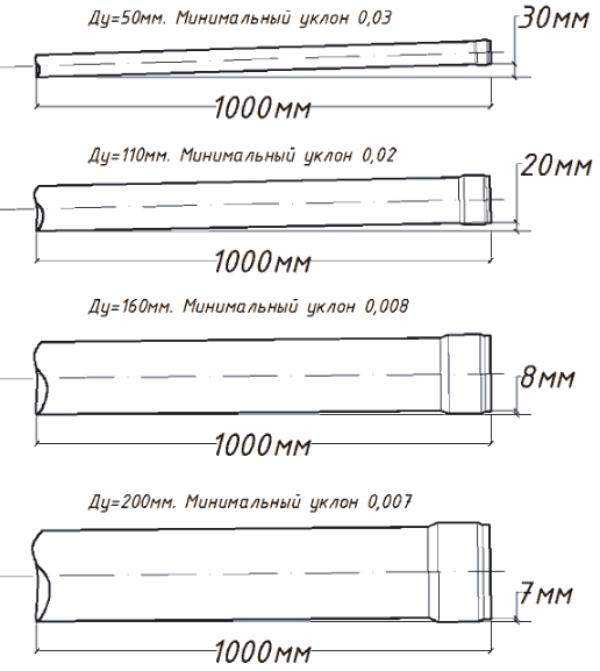

  • оптимальный угол наклона трубы;
  • а также объем воды, которую необходимо отвести от объекта.

Производительность ливневки можно рассчитать по следующей формуле: Q = q20 × F × Ψ. Здесь в качестве переменных указываются:

  • Q – итоговый объем воды, необходимый для отвода;
  • q20 – это коэффициент среднего объема осадков. Он измеряется в литрах на один гектар и является уникальным для той или иной местности. Соответствующие значения этого коэффициента берутся непосредственно из документации СНиП;
  • F – площадь участка, на котором оборудуется канализация;
  • Ψ – коэффициент впитывания той или иной поверхностью влаги (он же – просто коэффициент поправки).

Для Ψ будут актуальными следующие коэффициенты: показатель 1.0 – для обычной крыши дома, то есть впитывания практически не происходит; для асфальта – 0.95; для такой поверхности, как бетонное покрытие коэффициент поправки составит уже 0.85, а для щебня и гравия – 0.4. Наконец, для открытого грунта и для газона – 0.35.

Просто перемножив все данные, можно получить суммарный объем жидкости для одного дождеприемника при заданных условиях. Как показала практика, в подавляющем большинстве случаев для частного загородного землевладения будет достаточно иметь трубы диаметром от 10 до 11 см, а в случае с коллектором это значение увеличится до 20 см.

Нужно также при проектировании учесть и возможность ручной прочистки труб или под высоким давлением, например, с помощью бытовой автомойки. Это возможно лишь тогда, когда диаметр труб не превышает 20 сантиметров. В противном случае не обойтись без привлечения специализированной техники.

Как рассчитать необходимый угол наклона

Нормативы в «Ливневая канализация СНиП» также позволяют собственнику рассчитать оптимальный угол наклона трубы. Ведь, как известно, сточная вода транспортируется в ливневке, повинуясь силе притяжения, то есть естественным образом и без применения каких-либо помп и прочих механизмов.

Однако не всегда бывает легко определить, под каким именно углом лучше расположить трубу для обеспечения плавной и равномерной транспортировки. Что же, СНиП позволяет сделать и это. Главным образом, здесь все зависит от диаметра трубы. Расчет производится на основании специальной таблицы. Но в большинстве случаев среднестатистический собственник может руководствоваться упрощенной схемой:

  • для трубы диаметром до 110 миллиметров достаточно будет уклона в 2 сантиметра на каждый погонный метр трубы;
  • для труб с диаметром 150 миллиметров – от 8 до 10 сантиметров;
  • для канализационной трубы диаметром 200 миллиметров оптимальным можно считать уклон в 7 сантиметров;
  • наконец, для труб диаметром 500 миллиметров уклон должен составлять 30 миллиметров на метр трубы.



Ливневая система – это сети каналов, которые необходимы для сбора и транспортировки воды. Согласно требованиям СНиП – ливневая канализация монтируется так, чтобы был уклон в сторону основного коллектора.

Непосредственно перед песокуловителем уклон должен быть несколько меньше для того, чтобы можно было обеспечить равномерность распределения песка и жидкости. В противном случае потоки рискуют просто перемешаться между собой.

Что говорит СНиП про глубину залегания труб

Может показаться странным, но по этому поводу в документации нет каких-либо определенных указаний. Здесь СНиП скорее рекомендует, нежели указывает. В целом, все сводится к тому, чтобы сочетать такие факторы при определении глубины закладки трубы, как степень промерзания почвы, пролегание водоносной жилы, а также опора на личный опыт мастера. Впрочем, можно все-таки опираться на следующие общие рекомендации:

  • трубы с диаметром меньше 50 см должны быть углублены на глубину не менее 30 см от места промерзания грунтов;
  • если труба имеет диаметр от 50 см, то эта глубина должна быть увеличена до 50 см.

Подготавливая траншеи необходимо  учесть уровня промерзания грунта, а так же приплюсовать к нему толщину песчаной подушки на дне. При таких показателях прокладка труб ливневой канализации самая оптимальная.

Однако в любом случае глубина должна составлять не менее 70 сантиметров, если считать от поверхности почвы до крайней верхней кромки трубы. В том же случае, если по каким-то объективным причинам укладка в грунт на заданную глубину невозможна, допускается и прокладка на меньше глубине – но при этом необходимо озаботиться о дополнительной защите канализационной трубы от внешних механических воздействий.

Размеры колодцев и их распределение согласно СНиП

А вот что касается места расположения колодцев на объекте и их размеров, то на сей счет ливневая канализация СНиП может дать вполне определенные советы. Так, например, касательно смотровых колодцев, их необходимо обустраивать:

  • там, где трубы состыкуются между собой;
  • там, где трубы имеют резкий поворот, изменяют свое направление;
  • в местах, где происходит перепад давления воды и перепад ее уровня;
  • там, где труба меняет свой диаметр;
  • и даже в идеально ровных местах трубопровода, через равные расстояния. При этом даются указания следующего вида: для труб DN 150 – через каждые 35 метров, DN 200 – 450 – через каждые 50 метров, а для труб DN 500 и больше – через 75 метров. Словом, чем толще труба – тем через большее расстояние можно устанавливать инспекционные колодцы.

Смотровой колодец  — это звено ливневой канализации, благодаря которому осуществляется проверка и своевременная очистка  канализационного коллектора.

При этом нужно учитывать и размер самой большой трубы, которая входит в колодец. Для труб больше 600 миллиметров в диаметре нужно обустраивать колодцы диаметром не менее 1 000 миллиметров. Для входной трубы DN 150 можно обойтись и шахтой диаметром 700 миллиметров.

При этом также принимается во внимание и глубина залегания колодца. В том случае, если эта величина составляет больше 3 метров – диаметр шахты колодца должен быть не меньше, чем 1 500 миллиметров.

Комментарии специалистов

«Не каждый может рассчитать точно все необходимые параметры будущей канализационной системы. Но это сделать необходимо. Чем точнее будут расчеты согласно нормативам СНиП – тем лучше будет и работать сама канализация. И мелочей в этом деле быть не может. Поэтому в случае затруднения лучше всегда обратиться за помощью к специалистам».

Мастер-монтажник канализационных систем,

Константин

«Для того, чтобы можно было максимально точно рассчитать все параметры системы согласно СНиП, заказчик должен предоставить максимально возможное количество исходных данных. Сюда можно включить такие показатели, как:

  • сведения о геологических работах и изысканиях на участке;
  • подробный план местности и план застройки участка;
  • данные о близлежащих водоемах;
  • климатические условия данной местности с информацией о глубине промерзания грунта;
  • среднее за год число осадков и максимально возможный уровень осадков;
  • а также пожелания заказчика относительно водосброса или аккумуляции воды.

Конечно, для частного владельца небольшого земельного участка столь подробной отчетности и не потребуется, тем не менее, повторюсь: чем больше исходных данных будет получено исполнителем – тем точнее будут проделаны и сами расчеты».

Проектировщик ливневых канализационных систем,

Александр.

В некоторых случаях все проектные работы и согласование самого проекта с инстанциями на себя берут компании-исполнители. Таким образом, заказчик избавлен от необходимости что-либо считать самостоятельно, застрахован от ошибки, ему не придется «обивать пороги» кабинетов с тем, чтобы «выбить» то или иное разрешение.

Сергей.

79w.ru

СНиП канализации наружные сети: правила установки, рекомендации

Наружные канализационные сети, согласно СНиП, используются как в частных загородных домах, так и в городских квартирах. Такая система канализаций очень удобна, проста в эксплуатации и экологически безопасна. Для ее монтажа необходимо ознакомиться с правилами исмпользования по СНиП

Особенности и виды систем канализаций СНиП

Данные сети канализации представляют собой разветвлённый трубопровод, доставляющий сточные воды от помещений (жилых и нежилых) к специальным ёмкостям. Чтобы сточные воды попадали в резервуар самотёком, водопроводные трубы устанавливаются под небольшим уклоном.

Второй вариант работы системы предусматривает установку напорных сетей или подключение специального насоса.

Виды систем канализации по СНиП

В зависимости от назначения канализационные сети делятся:

  • Хозяйственно-бытовая, которая подразделяется на два типа: центральная (обслуживающая весь посёлок) и автономная (для одного или нескольких домов).
  • Промышленная (производственные очистные сооружения).
  • Ливневая, обеспечивающая водоотвод после дождя.

Все перечисленные виды подразделяются на два подвида:

  • Наружная (трубы располагаются на улице, в том числе и очистные станции и сооружения).
  • Внутренняя (всё что находится внутри помещения).

По способу монтажа и укладке трубопровода СНиП наружные коммуникации делятся на несколько типов:

  • Общесплавные. Все воды: сточные, бытовые, талые, дождевые проходят один и тот же путь от помещения к специальной ёмкости или к канализационному коллектору.
  • Полураздельные. Сточные воды выводятся отдельно от талых и дождевых. Но конечный пункт назначения у них обычно общий.
  • Раздельные. Дождевые и талые воды собираются в различных резервуарах и проходят по разным системам трубопроводов со сточными водами.

Помимо этого канализационные сети различаются и по другим признакам.

СНиП наружные системы канализаций

Коммуникации наружного использования могут быть расположены в различных местах и различаться по назначению. Существует несколько видов сетей канализации наружного применения:

  • Трассировка — внутри дворовые или внутриквартирные канализационные сети. Такая система представляет собой монтаж водопроводных труб от начальной точки до резервуара. При соблюдении всех правил установки такую систему можно монтировать даже в многоквартирном доме. Трубы прокладываются строго вертикально на расстоянии трёх и более метров от наружных стен здания. Тем самым обеспечивается наиболее короткий путь от помещения до специальной ёмкости. Установка такого трубопровода возможна только при подключении к центральной системе канализации.
  • Уличная канализационная сеть предусматривает монтаж разветвлённой системы трубопроводов, проходящей по всем улицам города и представляющей собой сложную систему водопроводов и колодцев. Таким образом, обеспечивается транспортировка сточных вод до городских коллекторов — централизованной канализационной системы.
  • Коллекторы — сооружения, собирающие сточные воды и при необходимости перенаправляют их в другие коллекторы, которые располагаются обычно на территории канализационного бассейна и его окраинах. Принцип работы такой системы заключается в транспортировке загрязнённых сточных вод самотёком или под давлением.
  • Очистные сооружения — конечная точка прибытия сточных вод для всех систем канализационного водопровода. Попадая на очистную станцию, воды очищаются практически до первоначального состояния и сбрасываются в почву или водоёмы для использования в бытовых целях. На частных территориях, не имеющих возможности к подключению централизованной канализационной системе могут быть установлены автономные очистные сооружения.

Способы прокладки водопроводных труб определяются в каждом конкретном случае индивидуально. Это зависит от нескольких факторов, таких как изгибы и повороты на пути следования, уровень прохождения грунтовых вод и пр. Следует помнить, что канализационные трубы в любом случае прокладываются с уклоном, который меняется в зависимости от диаметра трубы. В некоторых случаях может понадобиться монтаж насоса, дренажного или смотрового колодца.

Составляющие системы наружной канализации

Сеть канализации состоит из различных элементов, позволяющих осуществлять транспортировку сточных вод до очистных сооружений. В целом канализация включает в себя следующие детали:

  • Трубопровод. Водопроводная система создаётся из труб различного диаметра, длины и материала.
  • Колодцы. В зависимости от предназначения они делятся на перепадные, дренажные, смотровые и поворотные.
  • Приёмники и выпуски, обеспечивающие попадание воды в ёмкость.
  • Коллекторы, представляющие собой огромные подземные тоннели, в которых сточные воды накапливаются и транспортируются на большие расстояния до очистных систем.
  • Локальная очистная станция, обеспечивающая очистку загрязнённых вод и последующий их сброс в экосистему (водоём или почву). Количество домов, использующих локальное очистное сооружение зависит от мощности и объёма станции.
  • В случае необходимости производится монтаж станции подкачки, позволяющей осуществлять порционную подачу сточных вод в систему очистки.

Помимо этого для полноценной работы канализации возможно применение и других дополнительных элементов.

Материал для изготовления канализационных труб

Срок эксплуатации трубопровода зависит и от выбора материала. На сегодняшний день правила предусматривают использование и таких материалов, как:

  • сталь;
  • полиэтилен;
  • поливинилхлорид;
  • чугун;
  • полипропилен;
  • асбестоцемент;
  • железобетон.

В редких случаях возможно использование труб из стекла или керамики.

Специалисты рекомендуют приобретать полимерные трубы, так как:

  • Полимер отличается высокой прочностью, что позволяет изделию выдерживать огромные механические нагрузки. Идеально гладкая внутренняя поверхность трубы обеспечивает беспрепятственное прохождение сточных вод и не позволяет канализационным отложениям задерживаться внутри трубопровода. К тому же на протяжении длительного срока эксплуатации изделия его сечение не меняется.
  • Полимерная труба очень лёгкая, что существенно облегчает процесс её монтажа и не требует применения каких-либо специальных приспособлений и инструментов, а также использования специализированной техники.
  • Повышенная устойчивость к коррозии. Полимер не вступает во взаимодействие ни с водой, ни с какими-либо другими веществами, которые могут попасть в систему канализации.
  • Устойчивость к сезонным перепадам температур.

Поскольку сточные воды со всеми нечистотами моментально поступают из системы внутренней канализации в наружную, последняя должна справляться с огромным объёмом нечистот одновременно.

Монтаж наружной системы канализации

Для обеспечения надёжности и продолжительного срока эксплуатации канализационной системы при её монтаже необходимо соблюдать ряд правил.

Требования СНиП основываются в на таких факторах, как:

  • свойства почвы;
  • особенности климата;
  • уровень грунтовых вод;
  • средний показатель объёма сточных вод;
  • расстояние до ближайших насосов и очистных станций.

Также очень важно соблюдения уровня наклона трубы для обеспечения беспрепятственного прохождения сточных вод самотёком. Согласно требованиям СНиП, трубы должны укладываться под определённым уклоном в стороны колодца. Угол наклона определяется диаметром трубы и составляет 2–3 см на каждый метр трубопровода.

Не старайтесь сделать большой уклон: это, конечно, поспособствует быстрому сливу огромного количества стоков, но может привести к засору системы, так как твёрдые частицы будут задерживаться в трубе.

Согласно требованиям СНиП, размер трубы для наружной канализации нескольких домов, включённых в систему должен быть не менее 20 см, а для одного загородного коттеджа — 10–11 см. Планируя монтаж сточной системы, следует учитывать и дополнительные факторы, влияющие на эксплуатационные качества в дальнейшем.

Прежде чем приступить непосредственно к установке системы канализации необходимо провести подготовительные работы: изучить особенности грунта, произвести расчёт всех элементов, проложить маршрут трубопровода.

Первым делом определяется местоположение сборного колодца, куда будут стекать сточные воды. При этом учитывается и тип водосборника: септик, который способен не только принять, но и утилизировать загрязнения или обычный колодец.

Идеальным вариантом расположения септика или колодца будет самое низкое место на площади проведения трубопровода. Если очищать сборник планируется посредством ассенизаторской машины, колодец, для его комфортного обслуживания, лучше располагать поближе к проезжей части.

Выкапывается траншея, которая в случае необходимости снабжается дополнительными деталями. Стыки труб тщательно закрепить и обработать герметиком. Чтобы не допустить промерзания водопровода в зимний период, необходимо провести теплоизоляцию. Затем канализационная система подключается к очистному сооружению или коллектору и производится пробный пуск.

Канаву засыпают и утрамбовывают только после полной проверки всей конструкции в целом.

Требования к деталям трубопровода:

  • Устойчивость материала к коррозии либо обеспечение его дополнительной защиты.
  • Наличие основания под монтаж трубопровода с учётом особенностей почвы.
  • Обязательное использование задвижек, вантузов и прочих дополнительных элементов при напорных сетях канализации.
  • Монтаж смотровых колодцев только в местах уклонов, пересечений и сгибов водопровода. Размер колодца определяется диаметром трубы и её длиной. Колодцы обязательно должны иметь канализационные люки, лестницы и ограждения.
  • Приёмники дождевой воды должны устанавливаться вблизи пешеходных переходов, низинах и местах скопления большого количества людей.

Требования СНиП к канализации частного дома

Канализация в многоквартирных домах воспринимается как само собой разумеющееся и практически незаметна. Другое дело — вывод сточных вод в частном доме. Выгребные ямы и уличные туалеты считаются уже пережитком прошлого, и многие владельцы загородных коттеджей задумываются о строительстве канализационной системы у себя на участке. Для того чтобы самостоятельно смонтировать и подключить сточный трубопровод, необходимо знать строительные нормы и правила, соблюдение которых обеспечит долгую и бесперебойную работу системы.

Канализация закладывается сразу при строительстве нового дома, но и старый, с уличным туалетом оборудовать квартирными удобствами вполне реально.

Частные дома подразделяются на два типа: с возможностью подключения к центральной канализационной системе и те, которые подключить нельзя.

Порядок проведения внутридомовых монтажных работ при этом будет одинаковым, разница лишь в отводе сточных вод из помещения.

Система канализации частного дома, так же как и многоквартирного, состоит из канализационных труб и стояка, соединённых между собой. Сточные воды из унитазов, ванн и раковин попадают в горизонтальные трубы и по стояку уходят в очистные сооружения или канализацию. Если постройка дома только планируется, необходимо расположить кухню и санузел рядом с местом вывода канализационной трубы из дома. Если коттедж многоэтажный, то для простоты установки трубопровода, санузлы необходимо расположить один над другим.

Монтаж труб и установка сантехники

Для начала рекомендуется сделать предварительное проектирование будущей канализационной системы.

Унитаз присоединяется к вертикальному стояку отдельно. Чтобы стоки не попадали в трубы, остальные элементы должны располагаться выше унитаза.

Для снижения уровня шума, стояки можно закрыть в коробе из гипсокартона или обернуть минеральной ватой. Все необходимые детали крепятся к трубам при помощи коленных сифонов, в которых всегда есть небольшое количество воды, что блокирует неприятные запахи системы и препятствует их выходу наружу.

Горизонтальные трубы, которые находятся под полом, в подвальном либо цокольном помещении присоединяются к стояку с наружными трубами. Элементы, находящиеся за пределами помещения, следует хорошо утеплить, чтобы не допустить их промерзания в холодный период. На выходе из дома все трубы собираются в одну и соединяются с наружной системой канализации. В качестве крепления используются хомуты.

Чтобы не допустить появления специфических запахов при сливе воды, следует установить вентиляцию: вертикальный стояк выводится до крыши, причём его верхнюю часть необходимо хорошо укрепить не закрывать, а только лишь защитить от мусора и осадков. Для защиты от запахов можно также установить аэрационный клапан.

Далее, проводятся работы по установке наружной канализации.

Готовится траншея, глубина которой определяется уровнем промерзания почвы в том или ином регионе. На дно канавы обязательно укладывается песчаная подушка, на которую под небольшим уклоном монтируются водосточные трубы. Если из-за особенностей грунта, вырыть глубокую траншею невозможно, трубопровод следует тщательно утеплить.

Частные дома в основном располагают автономной канализацией, которая бывает 4 видов:

  • Биотуалет. Удобный, но требующий постоянных расходов вид канализации.
  • Выгребная яма. Дешёвый, но весьма неудобный в использовании вид.
  • Септик. Способен не только принимать сточные воды, но и самостоятельно их очищать.
  • Очистительное сооружение. Очистка производится с помощью специальных бактерий. Достаточно эффективный, но в то же время — дорогой вид канализационной системы.

Каждый из этих вариантов имеет свои плюсы и минусы. К примеру, выгребную яму лучше устанавливать на участках, которые имеют периодический характер использования.

Очистительная станция не требует постоянного ухода, но её недостаток — высокая стоимость. Из предложенных вариантов канализации для частного дома, идеальным будет — септик, который можно собрать самостоятельно или купить готовый.

Итак, соблюдая правила СНиП наружные сети канализации, и, следуя предложенным рекомендациям, вы без труда установите у себя дома канализационную систему и обеспечите тем самым себе и своим близким комфортное проживание.

stoki.guru

РубрикаРазное

Добавить комментарий
