Соединение бревен в срубе по длине – Способы соединения бревен и бруса в срубе, продольные пазы.

из бревна и бруса, в лапу, в чашу, в охряп, методы сращивания, фото, видео

Если вы решили ставить сруб сами, вам необходимо будет решить, как вы будете соединять бревна или брус в углах. Также нужно будет понять, как при необходимости срастить в длину два бревна или бруса, вставить простенок.

Независимо от того, из чего складывается сруб, есть два типа соединений углах:

• с остатком (или выпуском) — это когда за местом соединения есть еще некоторый отрезок бревна или бруса;
• или без остатка.

При рубке с остатком идет довольно большой перерасход материала. Каждый остаток — это не менее 20-25 см. На эти «хвосты» в одном венце уходит 160-200 см. Расход совсем немалый. Но с другой стороны, такую рубку называют «теплый угол», именно потому, что при нормальной конопатке они не выстывают.

Угол в срубе может быть с остатком или без

Рубка сруба без остатка более экономична в плане расхода материала на этапе строительства, но в этом варианте угол — самое промерзающее место. Также при таком способе соединения бревен и бруса в углу сильно сказываются на качестве даже небольшие ошибки. Потому к качеству рубки чаш предъявляются повышенные требования.

Есть большая разница в технологии возведения сруба из бревна и бруса. Бревна имеют округлую форму и без обработки плотно их состыковать невозможно. Потому в нижнем или верхнем венце делают выемку — паз, в/на которую укладывается следующее бревно. Так увеличивают поверхность их соприкосновения. Именно ширина паза и является фактической толщиной бревенчатой стены. От формы паза и точности его исполнения зависит то, насколько теплой будет стена.

С брусом все по-другому. Так как строганый имеет почти одинаковые размеры, а профилированный и клееный без «почти», и грани их плоские, то никакой подгонки и паза не нужно. Потому вся сборка сруба из бруса состоит в формовании соединений в углах. С закупоркой мелких нестыковок успешно справляется межвенцовый утеплитель (джут, пакля, мох). В результате сруб из бруса складывается во много раз быстрее.

Содержание статьи

Соединение бревен в углах с остатком

Сначала поговорим о срубах из бревен. В последнее время они снова становятся популярны, особенно в загородном строительстве: выглядят привлекательно, еще и натуральны. Причем, даже несмотря на значительный перерасход материала, углы делают с остатком. Эти способы соединения бревен традиционны. Они пришли к нам от прадедов, именно таким способом они строили свои дома.

Сруб в чашу

Как уже говорили, в каждом бревне делают продольную выемку — паз. В углах их подтесывают больше, по форме лежащего поперек бревна. Эта выемка получается округлой формы, потому ее называют чашей, а способ рубки угла — в чашу. Второе название — «в обло».

Разметка чаши верхней и нижней

По месту расположения чаши бывают верхними и нижними. Верхняя, чаша называется так потому, что бревно ложится сверху на венец, обхватывая нижний. Такое соединение называют еще «охлоп». Запоминаем: чаша верхняя, несмотря на то, что формируется в нижней части бревна.

Работа идет в несколько этапов. Бревно предварительно выставляют в сруб и выравнивают. Затем очерчивают контуры паза и чаши, перекладывают на ровную поверхность и там обрабатывают — рубят чаши. Когда выемка готова, бревно снова поднимают и укладывают на место, примеряя. При необходимости корректируют (снова снимают, подрезают, где нужно) и только потом укладывают на уплотнитель (паклю, джут, мох). Все эти телодвижения компенсируются тем, что при таком способе рубки осадки просто стекают по боковым поверхностям стены, а они, как правило, хорошо защищены несколькими слоями пропиток и красок.

Виды чаши для соединения бревен в углах

Нижняя чаша может формоваться прямо в срубе: все манипуляции можно делать на уложенном венце. Когда стены подняты уже высоко, при недостаточной сноровке делать это очень неудобно, потому все равно приходится таскать бревна вверх/вниз. Возможно, потому такой способ менее популярен.

Именно сруб в чашу делать проще: он позволяет скорректировать почти все ошибки. К тому же при всей кажущейся сложности, именно этот тип соединения бревен легче делать новичкам. Все остальные требуют большего плотницкого мастерства.

Как сделать стык сруба из бревна в нижнюю чашу показано в видео ниже.  Объяснение подробное, показаны и приемы работы с топором и полный порядок действий. Предварительно необходимо только сказать об инструменте, которым прочерчивают бревно. Это плотницкая черта или скрайбер.

Устройство очень похоже на школьный циркуль. Также с одной стороны есть острый упор, с другой — карандаш. Также, как в циркуле, винтом фиксируется требуемое расстояние. Выставив концы на нужное расстояние, острой частью ведут по тому бревну, под которое нужно вырезать чашу. Карандашом, соответственно, по тому, в котором будут рубить паз и чашу. Так получают разметку, которую затем наводят маркером. Понятнее станет, когда увидите процесс разметки чаши в видео.

Собственно теперь видео о том, как сделать соединение бревен в нижнюю чашу. В первой части речь идет о формовке продольного паза, во второй непосредственно о рубке чаши.

Соединение в охряп

Этот вид соединения представляет собой две полукруглые чаши. Для того чтобы сложенный по такому способу угол был теплым, необходим приличный опыт: даже незначительные ошибки в ширине паза или толщине перемычки станут причиной сквозняков.

Бревно в охряп

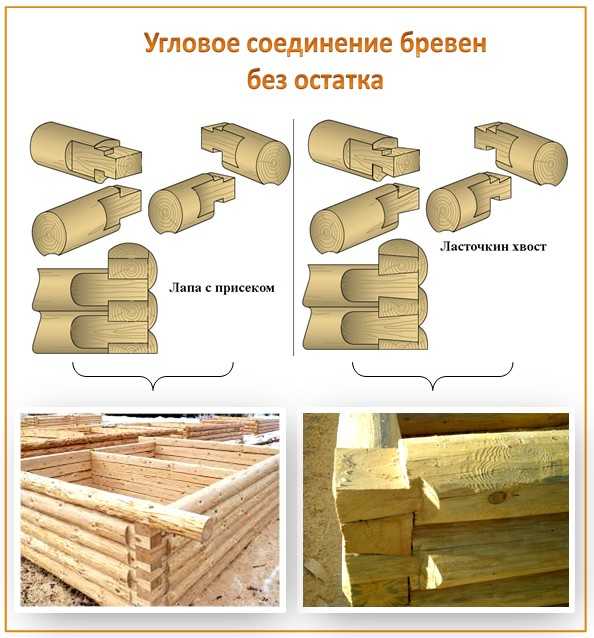

Рубка бревна с углами без остатка

Как уже говорили ранее, углы без остатка более холодные, но зато они позволяют значительно сэкономить на стройматериалах.

Угол «в лапу»

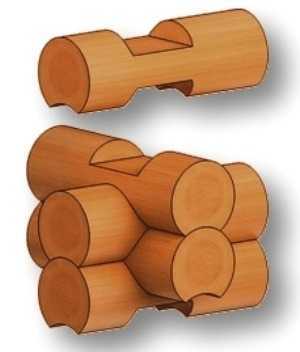

Среди соединений бревен в углах популярен способ «в лапу». Он несложно реализуется, и при этом обеспечивает высокую прочность и надежность соединения. Также наличие наклонных пропилов позволяет добиться высокой герметичности. Способ давно опробован, разработаны даже ГОСТы: таблицы размеров для каждого диаметра бревна (смотрите фото).

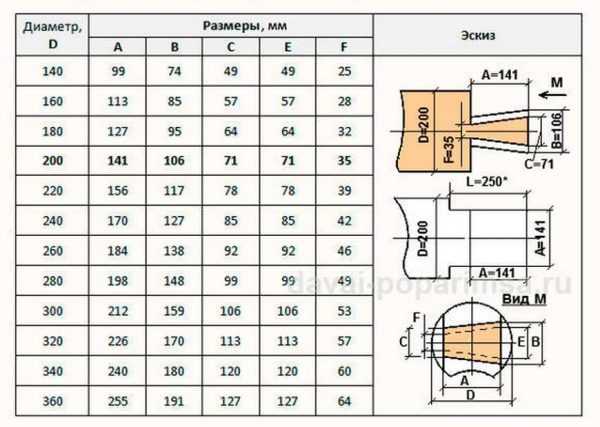

Таблица размеров соединения в лапу для разных диаметров бревен

Все размеры откладываются относительно найденной середины бревна и проведенной от него вертикальной линии (ее проводят при помощи отвеса).

Соединение бревна без остатка. Угол в лапу

Порядок работ такой:

• Находим длину обрезанной части (называют болваном). Она должна быть не меньше диаметра самого большого из имеющихся бревен (на рисунке она обозначена L). Откладываем от края бревна это значение (пусть будет 250 мм), проводим в этих местах вертикальные линии. Они будут границами болвана.
• Пусть, диаметр обрабатываемого бревна 200 мм. От линии середины откладывают по 1/2 значения А. Д для бревна 200 мм это 141 мм. Это значение делим пополам и откладываем по обе стороны от центра. Проводим вертикальные линии.
• Стесываем (срезаем цепной пилой). В результате у вас должна получиться такая же картина, как на рисунке а).

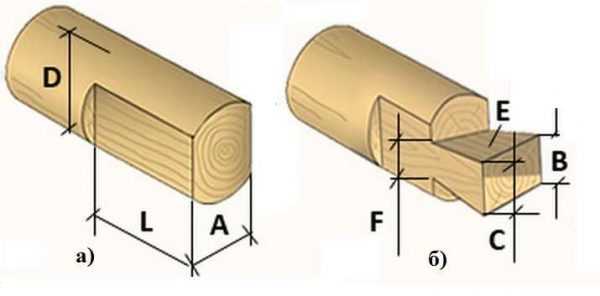

• Берем соответствующие размеры из таблицы и размечаем их на болване.
• Излишки стесываем (срезаем). Получиться должна фигура как на рисунке б).

  Так выглядит угол из бревен в лапу (ласточкин хвост из-за того, что соединение в виде трапеции)

Так обрабатывают все бревна поочередно. Как видите, размеры зависят от диаметров бревен. Чтобы не мучатся каждый раз с расчерчиваем, делают шаблоны из тонкой фанеры по тем диаметрам бревен, которые есть в наличии (подписывают их). Потом,  найдя середину и сделав болван, прикладывают и обводят подходящий шаблон. При таком порядке работы меньше шансов ошибиться, и времени рубка чаш занимает меньше.

Стыковка бруса с остатком

Самый простой способ стыковки бруса в углах сруба  — «в пол дерева». Вырезают прямоугольный паз, размеры которого зависят от толщины бруса и составляют. Глубина выемки — половина толщины бруса. Потому и называется «в полдерева».

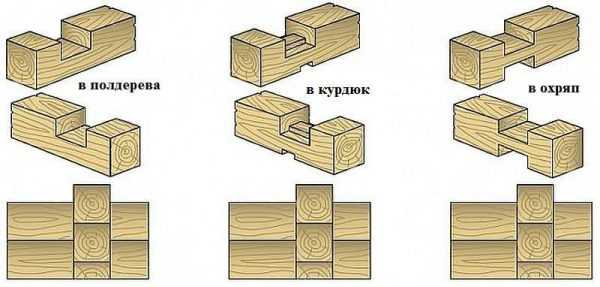

Соединение бруса в углах с остатком — в полдерева, в курдюк, в охряп

Способ «в курдюк» отличается наличием дополнительного шипа, который обеспечивает более прочное и надежное соединение, но требует большего плотницкого мастерства. Более сложным является соединение бруса в охряп. Тут нельзя ошибиться при расчете ширины перемычки, но реализуется он намного проще, чем на бревне: геометрия тут стандартная и можно использовать шаблон, что значительно ускоряет работу, и ошибка может быть тогда только при выпиливании.

Соединение бруса в углу без остатка

Есть несколько типов соединения. Традиционно для бань и домов используются  «в полдерева» и «в лапу». Отличаются они только формой. В полдерева имеет ровные, параллельные грани. Реализуется просто. При стыковке бруса «в лапу» форму шипов делают трапециевидной. Она чуть сложнее в исполнении, но меньше шансов возникновения сквозных отверстий.

Стыковка бруса в углу без остатка: в полдерева и в лапу

Есть еще несколько видов соединения бруса встык. Они не очень надежные и не обеспечивают должной герметичности, хотя и экономны с точки зрения расхода материалов. Для жилых строений используются редко, в основном —  для возведения хозяйственных построек.

Простое соединение встык происходит с чередованием. Так угол получается более прочным. Для усиления можно использовать стальные пластины или сбивать брус длинными гвоздями под углом.

Соединение бруса встык

Также есть способы сборки встык со шпонками разной формы.

Еще один способ строительства: по каркасно-брусовой технологии. Тогда в углах и в местах соединения бруса по длине, ставится вертикальная стойка со сформованными в нужных плоскостях пазами. На концах бруса формуется соответствующей формы шип. При укладке приходится «надевать» каждый элемент сверху.

Преимущество в том, что можно все шипы сформовать по единому шаблону, а потом просто собрать все, как конструктор (не забывая укладывать межвенцовый утеплитель). Соединение получается герметичным и вполне надежным, притом самого стыка не видно и вид получается очень привлекательный.

Соединение бруса по панельной технологии: быстро, тепло и надежно

Как соединить бус в длину

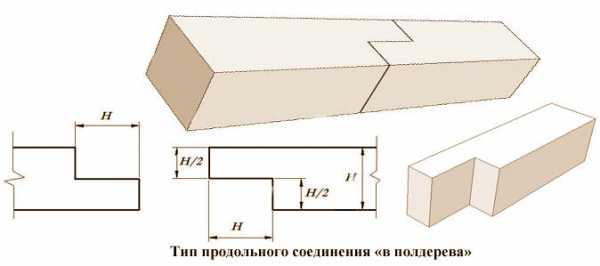

Самый простой способ — в полдерева. Его конфигурация и форма аналогичны тем, которые делают при соединении угла. Но недостаток такого метода сращивания в том, что при возникновении продольных сил, которые могут возникать при усушке или подвижках грунта, такое соединение легко разрывается. Образуется сплошная щель.

Соединение бруса в длину

Таким же недостатком обладает косой накладной замок: его легко рассоединить. Если вам необходима надежная стыковка бруса, используйте прямой накладной замок. Как видите, за счет выступа, прижатый расположенными сверху венцами и весом кровли, он будет сопротивляться силам продольного растяжения (и сжатия тоже). Он сложнее в исполнении, но в разы надежнее.

baniwood.ru

Ошибки строительства сруба домов из бревен

© 2016 Текст, фотографии — Андрей Дачник.

Основные ошибки при строительстве рубленых деревянных домов.

Рубленые дома верой и правдой служат людям уже не одно тысячелетие. Дома из массива дерева дарят своим владельцам ни с чем несравнимое удовольствие от проживания в комфортной микросреде. Массив дерева обладает высокой теплоемкостью (в 2,4 раза выше, чем у керамического кирпича), что позволяет сглаживать суточные колебания температур. Также пористая структура дерева позволяет естественным образом регулировать влажность в помещении за счет циклов поглощения и испарения влаги. Сруб относительно устойчив к подвижкам грунта и фундамента. Деревянная поверхность часто не требует какой-либо дополнительной обработки, кроме шлифовки и покрытия антисептиками для создания  красивых интерьеров.

Впрочем, комфорт своим владельцам подарят лишь правильно срубленные деревянные дома. Постройка рубленого дома требует высокой плотницкой квалификации на уровне 6 разряда. Без опыта и квалификации практически невозможно срубить деревянный дом без ошибок. А ошибки при строительстве способны свести на нет все достоинства бревенчатого дома. Дома, построенные с ошибками легко узнать: строителям или владельцам приходится дополнительно их утеплять и обшивать снаружи и изнутри, чтобы скрыть дефекты, устранить сквозное продувание замков в углах и межвенцовых швов.  Одним из современных вариантов домов из массива дерева, практически лишенных недостатков срубов, являются дома из клееного бруса. Благодаря особеннстям этой технологии, продувание швов и растрескивание дерева в таких домах практически исключено.

 В данной статье мы кратко коснемся наиболее распространенных ошибок при строительстве рубленых домов.

1. Ошибки подготовки сруба.

Ошибки при выборе материала для строительства.

Согласно ГОСТ 9463-88 «Лесоматериалы круглые хвойных пород» для строительства домов подходит кругляк  сосны, ели, пихты и лиственницы.  Лиственница является самым дорогим материалом, наиболее твердым и стойким к гниению. Ель обладает меньшей плотностью, излишней сучковатостью и склонна к большему растрескиванию. Оптимальное дерево для строительства дома – сосна в возрасте от 80 до 120 (140) лет, выросшая в северных областях (Архангельской, Ангарской, в Карелии) на сухой песчаной почве, высотой не менее 24 метров. Лучшие сосновые бревна имеют темно-красный или желто-красный цвет ядра, что свидетельствует о высокой плотности древесины. Более рыхлые сорта имею ядро бледно-желтого окраса. Лес зимней рубки вразрез с народными преданиями на самом деле имеет более высокую влажность заболони (на 25-50% выше*, чем летом), большее количество крахмала и, поэтому, легче поражается грибками. Определить круглые лесоматериалы зимней рубки можно с помощью качественной пробы на крахмал: на окоренную древесину наносится штрих йодным карандашом. Если штрих синеет – перед вами дерево, срубленное зимой.
Для строительства допускаются (это не означает, что вы должны соглашаться на приобретение таких материалов) лесоматериалы с такими пороками как  грибная синева и цветные заболонные пятна (глубиной не более 1/20 — 1/10 диаметра торца), чревоточины (не более 5-10 штук на 1 погонный метр), боковые трещины от усушки не более 1/20 -1/5 диаметра торца, кривизна ствола не более 1-2% (1-2 см на 1 погонный метр). Бревна, используемые для строительства, должны иметь величину сбега (утончение бревна к вершине) не более 0,8 см на 1 м длины.

* Уголев Б.Н. Древесиноведение и лесное товароведение: Учебник.- М.: Академия, 2006.- С. 57.

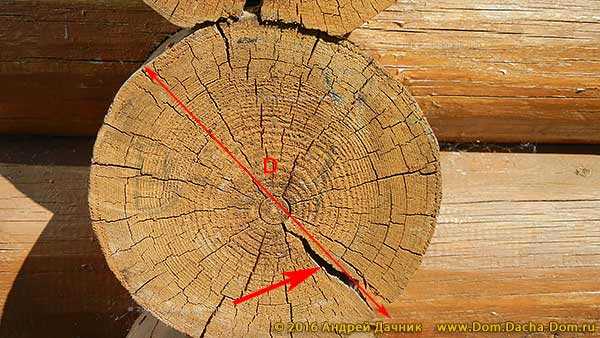

Боковые трещины, проникающие на глубину более 1/5 диаметра торца бревна являются недопустимыми.

Не допускаются в круглых лесоматериалах  гнили (заболонная, трухлявая, ядровая) и табачные сучки (разложившиеся сучки бурой или белой окраски, рассыпающиеся при нагрузке).

Минимальный диаметр кругляка для жилого дома – 22-24 см. Ширина пазов должна составлять не менее половины диаметра бревна, а в северных районах может быть увеличена еще больше. При меньшем размере пазов уменьшается расход лесоматериалов, но толщина межвенцовых швов становится меньшей, а дом – более «холодным».
Рубка углов может производиться без остатка «в лапу» или с остатком – «в угол». Рубка «в угол» делает соединения надежнее, а сруб остойчивее. Кроме того, припуск дерева лучше защищает замок от воздействия атмосферных факторов. Рубку «в лапу» обычно применяют при последующей обшивке углов или всего сруба. Для жилых домов устройство соединения бревен в углах должны иметь внутренние замковые элементы, исключающие сквозное продувание угла (соединение бревен «в чашу» с пресекой или «в обло» с пресекой). Рубка «в обло» из-за своей геометрии (опрокинутая чаша) позволяет лучше отводить влагу и быстрее просыхать соединению. Рубка внутренних замковых элементов требует высокой квалификации плотника, на такую работу тратится больше времени и стоит она дороже. В противном случае, углы жилого дома будут защищены от продувания лишь паклей (теплоизоляционным материалом). В этом заключается один из главных недостатков домов из оцилиндрованного бревна, где соединения бревен изготовляются промышленным способом без дополнительных внутренних замковых элементов.

Рубка «в угол» имеет не только технические, но и эстетические преимущества.

Влажность лесоматериалов для строительства. СП 64.13330.2011 «Деревянные конструкции» допускает применение сырой цельной древесины для строительства домов с влажностью до 40% при следующих условиях: прогнозируемая усушка древесины не должна нарушать устройства и податливости соединений, а сами лесоматериалы должны быть подвергнуты антисептированию и для них должным быть обеспечены условия для просыхания высыхания и защита от увлажнения. Оптимально если сруб просыхает, установленный по месту на фундаменте и под кровлей. Срок сушки от 6 месяцев до 1 года. Если сруб простоял у продавца в стопах (отдельных частях сруба по 5 венцов, удобных по высоте для обработки) без кровли 6-12 месяцев, то с большой вероятностью это означает, что дерево будет поражено гнилью. Допустимо приобретать срубы, выстоявшиеся под кровлей.

Сруб, просыхающий без кровли, с большой вероятностью будет иметь поврежденную гнилью древесину.

Важно понимать, что чем выше влажность у лесоматериалов, тем больше будет усадка дерева, и тем шире раскроются межвенцовые щели, щели в угловых соединениях (особенно при дефектах рубки), тем больше будет растрескиваться дерево.

Почему же не рубят дома из сухого дерева? Сухая древесина имеет большую плотность и твердость, и гораздо труднее поддается обработке. Оцилиндрованное бревно подвергают по заказу камерной сушке после обработки. Однако дерево камерной сушки может искривляться в процессе набора равновесной влажности на стройплощадке. Используют в строительстве финскую и карельскую сухостойную сосну равновесной влажности, но это уже эксклюзивная продукция. Кроме того, правильно собранный сруб из  сырой древесины во время просыхания в собранном состоянии «садиться» по месту, уменьшая размер сквозных щелей и, соответственно, коэффициент продувания стен. Важно знать, что окрашивать (не имеется  в виду обработка антисептиками) древесину можно только если ее влажность не превышает 15%.  В противном случае дерево сильно растрескается при высыхании. Поэтому же обработка срубов допустима только паропроницаемыми антисептиками. Обработка влажного (сырого) сруба паронепроницаемыми антисептиком  также приведет к растрескиванию дерева по мере его просыхания.

Для нагелей (шкантов) должна применяться только сухая (не более 12%) прямослойная древесина без сучков. Березовые нагели обязательно должны быть антисептированы.

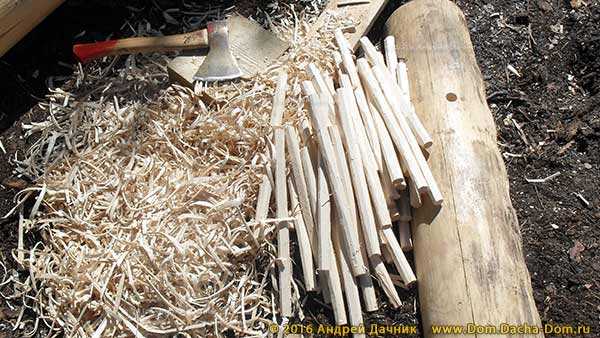

Стандартная ошибка: изготовление нагелей из хвойных, а не из более твердых лиственных пород дерева.

Скрепление бревен на металлические элементы (обрезки арматуры, длинные гвозди) не рекомендуется, так как на разделе сред скапливается  влага, и металлические элемент становятся очагами биологического разрушения древесины. Обычно арматуру используют недобросовестные строители для скрепления и «натяга» кривых бревен, что приводит затем к нарушению нормальной усадки сруба, образованию щелей  и выпиранию отдельных бревен. Категорически запрещается пробивать гвоздями угловые соединения бревен, так как это будет мешать движению дерева при усадке, и будет способствовать образованию щелей (гвозди после усушки дерева будут возвышаться над поверхностями).

Несколько критических ошибок в одном узле: соединение бревен в месте примыкания внутренней стены, соединение без замка с образованием сквозной щели, и крепление бревен на гвозди.

Виды обработки лесоматериалов для строительства.

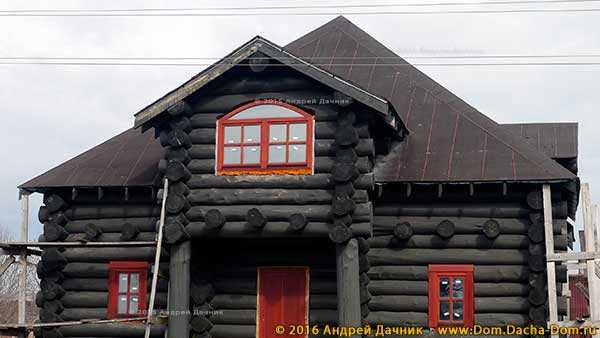

Наиболее традиционным для России является кругляк. В Скандинавии используют лафет (от норвежского «lafteverk» — сруб)  — стесанные с двух противоположных сторон на два канта бревна,  или полулафет — протесанные на один кант с внутренней стороны бревна. Стоимость тесаного сруба может быть на 35-50% выше, чем сруба из кругляка. При обработке кругляка строители иногда оставляют неудаленными участки луба (подкорье). По нормам на кругляке может оставаться не более 20% луба. Однако лучше удалять луб полностью с помощью острожки (строгания), так как луб содержит много полисахаридов, которые являются отличной средой для питаний микроорганизмов и насекомых, способных повредить древесину. Также при острожке удаляются молодые менее стойкие к поражению грибами и насекомыми слои заболони.

Бревна, не очищенные от полностью от луба, представляют собой лакомую среду для грибов и насекомых.

2. Ошибки сборки сруба.

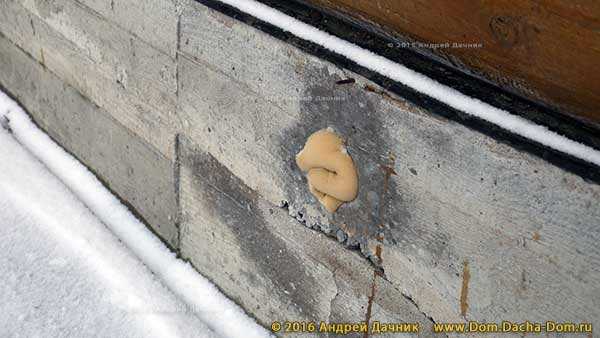

Между первым окладным венцом и фундаментом должна укладываться гидроизоляция. До сих пор строители почем-то используют для гидроизоляции недоговечный материал на основе картона – рубероид, в котором образуются сквозные отверстия и щели за 7-10 лет. Для гидроизоляции необходимо использовать современные битумно-полимерные материалы со сроком службы 25-50 лет.  Конечно, недопустимо и полное отсутствие гидроизоляции. Использование подкладной доски под окладной венец снижает теплопотери путем теплопередачи от сруба к фундаменту, уменьшает риски биологического разрушения окладного венца. Согласно требованиям СП 64.13330.2011 «Деревянные конструкции» такие деревянные подкладки (подушки) следует изготавливать из антисептированной древесины преимущественно лиственных пород (дуб, осина). При необходимости подкладные доски могут быть заменены на новые. Замена окладного венца – гораздо более трудоемкая процедура. Нижние венцы дома необходимо защищать от влаги. Наибольший вред наносит отраженные от земли брызги осадков и снег, приваленный к стене. Для защиты бревен от брызг и снега рекомендуется поднимать фундамент над планировочной отметкой минимум на 40-50 см.

Отличный по качеству рубки сруб установлен на фундамент с грубымиошибками: отсутствует гидроизоляция, «теплая» подкладная доска под окладным венцом и отсечка от брызг с земли.

К дополнительным факторам защиты сруба относятся выступающие над цоколем брызгозащитные козырьки, длинные свесы кровель (75-120 см) и оснащение кровель водосточными желобами и трубами.

Выступающие козырьки защищают сруб от отраженных от земли брызг осадков.

Ориентация бревен при укладке. Каждое дерево имеет естественную кривизну из-за ветровых нагрузок во время роста дерева. При укладке бревен их непременно укладывают кривизной вверх, чтобы нагрузки от вышележащих конструкций компенсировали изгиб древесины. Если не соблюдать этот принцип, то бревна будут выпирать в стороны.  В норме отклонение венцов рубленых стен от горизонтали на 1 м длины не должно превышать 3 мм.

Бревна в старинном норвежском срубе, уложенные кривизной вверх.

Размер межвенцовых зазоров не должен превышать 1 мм.  При русской системе рубки достаточно тяжело выполнить данное условие, так как по мере просыхания дерева щели раскрываются. Преимуществом обладает норвежская система рубки с расклинивающимся продольным пазом и скользящим самозаклинивающимся замком, при которой, по мере просыхания дерева, бревна усаживаются друг относительно друга, уменьшая размер межвенцовых щелей.

Межвенцовые зазоры в норме не должны превышать величину в 1 мм.

В России традиционно продолжают утеплять межвенцовые щели рубленых домов натуральными материалами, такими как лен, джут, войлок, мох и т.п., которые не являются эластичными, подвержены биологическому разрушению, являются средой для размножения микроорганизмов и насекомых. Все эти материалы требуют повторных конопаток. Между тем, в Скандинавии используют в качестве межвенцового уплотнителя эластичную саморасширяющуюся пенополиэтиленовую ленту, применение которой  избавляет от необходимости повторных конопаток.

Джуто-льняной межвенцовый уплотнитель — материал из позапрошлого века, который долго будет держать хоязина дома занятым на регулярных конопатках.

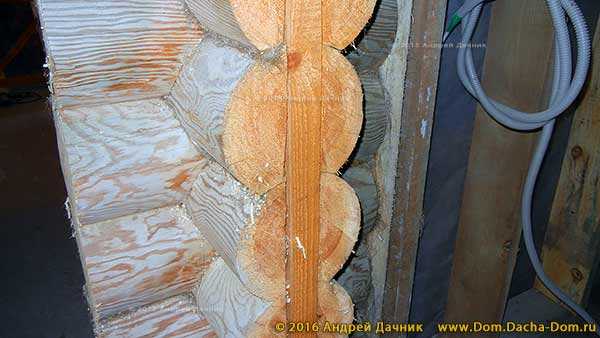

При возможности стоит избегать соединений бревен в венцах по длине. Такие соединения ослабляют конструкцию сруба, и стены бревенчатого дома могут  деформироваться. Бревна, используемые в конструкции должны быть по возможности цельными.  И уж совершенно точно не стоит устраивать соединения в местах пересечений стен, где возникают концентрации нагрузок.

Соединение бревен по длине в узлах пересечений стен – недопустимо, равно как и ошибки выреза чаши с огромными зазорами.

Усушка и разбухание древесины вдоль волокон проявляются в большей степени, чем поперек волокон. Поэтому все вертикальные стойки и колонны должны быть оборудованы площадками-домкратами компенсаторами усадки, которые подкручиваются на требуемую величину усадки, которая может длиться до 6-8 и более лет. Возможно, более эстетичным вариантом является установка компенсаторов усадки внизу колонн, где они не так заметны.

Компенсаторы усадки на деревянных колоннах-опорах.

Не рекомендуется прорезать в срубе проемы для окон и дверей до окончания первого активного периода  просыхания древесины (6-12 мес.).  В этот же период не стоит подшивать пол, потолок и обшивать стены, так как это будет мешать нормальной вентиляции и просыханию древесины.

Особое внимание стоит обратить на вентиляцию подпольного пространства при устройстве деревянных перекрытий. Минимальная площадь сечения одного продуха должна составлять не менее 0,05 м², а общая площадь продухов должна быть не менее 1/400 площади подполья. Необходимо отметить, что данная конструкция перекрытий уже является архаичной. В мире в основном используют полы по грунту, которые позволяют пользоваться геотеплом, избежать проблем с влажностью в подпольном пространстве и поступлением радиоактивных почвенных газов в дом.

Затыкать продухи  на зиму – верный способ сократить срок службы деревянных перекрытий.

3. Ошибки отделки рубленого дома.

При устройстве оконных и дверных проемов следуем помнить, что минимальное расстояние между проемами составляет 90 см. Простенки должны быть укреплены шкантами. Для установки в рубленые дома лучше использовать окна и двери с рамами шириной не менее 10 см, что не позволяет оконному и дверному блоку деформироваться при вторичной конопатке дома.

Крепление брусков окосячек для рам дверей и окон должно быть скользящим – без использования гвоздей, так как усадка деревянного дома может длиться достаточно долго. Над окнами и дверьми оставляют компенсационные зазоры под затесом верхнего бревна на усадку величиной 5-8% от высоты проема.

Крепление брусков окосячки в паз должно быть практически без зазоров. Нельзя жестко закреплять бруски гвоздями к бревнам. Многие плотники считают, что надежнее устраивать шип, а не паз под окосячку.

Лучше использовать для уплотнения рам окон и дверей саморасширяющиеся эластичные уплотнительные ленты. Обычная монтажная пена при расширении может деформировать оконные рамы, а при усадке дерева образовать трещины. Если она используется, то после застывания она должна быть укрыта снаружи от воздействия солнца и влаги гидроизоляционной паропроницаемая самоклеящейся бутилкаучуковой лентой. Изнутри пена должна быть укрыта пароизоляционной лентой. Незащищенная пена быстро разрушается, как в доме на фотоснимке ниже.

Монтажная пена – не лучший выбор для уплотнителя  окон и дверей в рубленом доме.

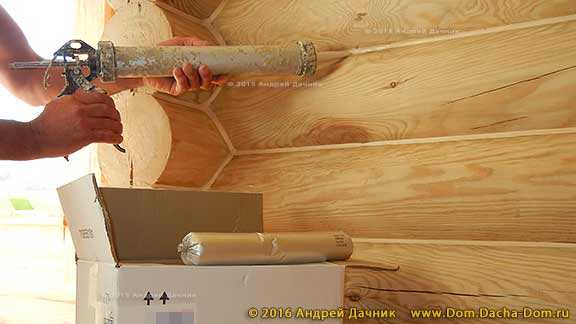

Отделка межвенцовых швов собранного сруба после окончания первого этапа интенсивной просушки (12-24 мес.) штапиками или канатиком носит лишь декоративный характер, способствуя трате средств и времени, но не предохраняя стены от продувания. Современные эластичные и паропроницаемые межвенцовые герметики (например, от отечественного производителя  САЗИ) позволяют предохранять межвенцовые щели от сквозного продувания и создавать эстетичный внешний вид стен.

Нанесение межвенцового герметика.

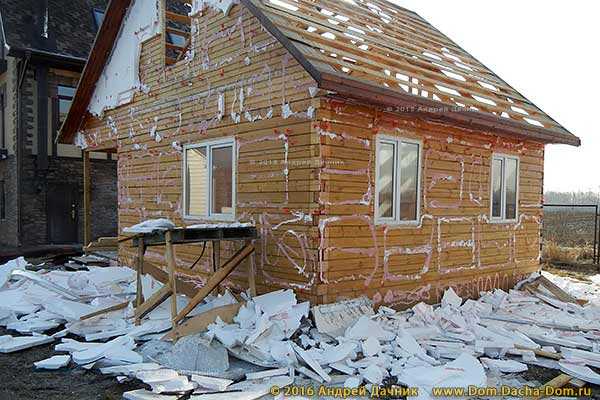

Наружное утепление деревянного дома. Чаще всего к наружному утеплению приходится прибегать при обнаружении дефектов строительства, таких как сквозное продувание стен. Основной и самой критичной ошибкой является наружное утепление деревянного дома паронепроницаемыми утеплителями (пенополистирол, пенополиэтилен).  В этом случае дерево лишается возможности просыхать, увлажняется, что повышает его теплопроводность и ускоряет биологическое разрушение. В пункте 8.8 СП 23-101-2004 «Проектирование тепловой защиты зданий»  предписывается располагать слои многослойных стен таким образом, чтобы паропроницаемость материалов изнутри кнаружи отапливаемого дома увеличивалась, а не уменьшалась.

Верный способ быстро избавиться от деревянного дома – утеплить его снаружи паронепроницаемым утеплителем.

Эстетика деревянного дома. Часто любители деревянных домов, где все элементы интерьера, такие как стены, полы, потолки, балки, перила, мебель выполнены из дерева, обнаруживают, что, пожалуй, немного переборщили с количеством деревянных поверхностей, которые создают ощущение жизни в «деревянной коробке». На выручку приходит смена мебели и окраска стен. Однако разумнее запланировать контрастные поверхности в доме еще на этапе проектирования. Это могут быть полы, потолки, поверхности столешниц на кухне, стальные элементы лестниц и ограждений, декоративные стены из натурального или искусственного камня.

Контрастные цвета и фактуры интерьера позволят избежать ощущения жизни в «деревянной коробке».

Надеемся, что читатели с нашей помщью смогут критически оценить свои силы, перед тем как самостоятельно приступить к постройке бревенчатого дома, а также со знанием основ смогут подойти к выбору бригады для строительства и контролю за ее работой в процессе постройке рубленого дома мечты.

Основные ошибки при рубке сруба и строительстве бревенчатого дома.

Элементы правильно построенного деревянного рубленого дома.

С уважением,
Андрей Дачник



dom.dacha-dom.ru

Соединение бруса или бревна — различные способы и виды угловых креплений

Одним из главный этапов строительства дома своими руками из бруса или оцилиндрованного бревна является поднятие — возведение сруба. Прежде чем приступать к практике (строительству) вы должны знать, как соединить брус, иначе последствия могут быть плачевны.

Необходимость соединения возникает в двух обстоятельствах:

• При рубке угла дома
• При удлинение бруса или бревна — когда длины не хватает (бывает иногда, например кто-то отрезал не по длине).

Смотря что необходимо, используют разные методы, поэтому я постараюсь доходчиво показать основные способы соединения бруса и оцилиндрованного бревна.

Виды углового соединения

Способы соединения брусов при возведение сруба значительно отличается от стыков бревен. Еще с древней Руси в деревянном строительстве, строили из бревен, с тех времен копиться многовековой опыт по соединениям углов и стыков. Но на дворе 21 век и древние приемы постепенно приобретают свои модифицированные аналоги, поэтому в первую очередь хочу ознакомить с техникой укладки брусов, а бревно разберем после.

Типы угловых соединений бруса

Нынче в деревянном строительстве практикуют два способа соединение:

• С остатком («в обло», «в чашу»)
• Без остатка («в лапу»,«в зуб»).

Угловое соединение бревна так же, как и с брусом, делаются двумя видами, как «в лапу» или «в чашу», то есть без остатка или с остатком.

Соединение углов бруса с остатком «в чашу»

В чашу брусья соединяются за чет замочных пазов, которые могут быть нескольких видов:

• Однострочными
• Двусторонними
• Четырехсторонними.

При таком виде соединения в каждом брусе делается перпендикулярный паз в виде надпила с одной стороны — обычно верхней. Надпил должен подходить по ширине с перпендикулярным сечение бруса.
Большинство домостроительных компаний применяют эту технологию для соединения профилированного бруса, потому что для крепления таким способом требуется минимум усилий и времени.

Технология двухстороннего пазового замка подразумевает под собой пропилы с двух сторон бруса т.е. сверху и снизу. Глубина перпендикулярного пропила примерно равна 1/4 от высоты бруса. Качественное соединение, но требует большого опыта от плотников, дабы не допустить трещины или сколы при пропиле паза и установке бруса.

При выполнение четырехстороннего замкового паза выпиливают паз со всех сторон профилированного бруса. Такой вариант крепления позволят достичь большой прочности сруба. Пропилы со всех сторон упрощают возведение сруба — венцы ложатся как конструктор. Соединение углов таким способом очень увеличивает надежность. Требует высокого мастерства плотников.

Соединения бруса производиться в следующих вариантах:

• Встык
• На шпонках
• На коренных шипах.
• Пол дерева
• Ласточкин хвост

Самый простой, и быстрый тип соединения бруса является соединение встык. Очень просто стыкуем, друг с другом и закрепляем с помощью шипованных стальных пластин который забивается гвоздями или скобами. Плотность соединения угла и прочность сильно зависит от уровня опыта плотника. Необходимо идеально подогнать торцы стыкуемых брусов — Нужна очень ровная поверхность. Но, увы, даже опытные как я не всегда справляются. Угол получается мало герметичными подвержены к периодическим перпендикулярным нагрузкам.

Такой вид соединения является самым быстрым при строительстве, но самым ужасным по качеству. Советую лучше не применять такую технологию, проблем не оберетесь. Теплопотери через такой угол «встык» слишком велики чтоб экономить время и силы на более сложные типы соединений.

При соединение брусьев с помощью шпонок применяют клин из твердых пород для прочности угла. Установка шпонки в пазы брусьев позволяет предотвратить движение стыков соединенных брусов. Также стоит отметить прочность зависит от вида шпонки: поперечная, продольная или косая — косая отличается сложностью создания, но в замен отличный результат, прочный угол с малой тепропроводимостью.

Соединения бруса в коренной шип («Теплый угол» ) — этот тип соединения угла брусов, эффективен, теплоемок и весьма распространен в строительстве домов из профилированного бруса. Хитрость кроется в следующем: в одном из соединяющихся брусьев выпиливается паз, а на другом брусе вырубается шип размером подходящим под паз. При строительстве в паз кладут межвенцовый утеплитель в качестве которого может служить льноджутовое полотно или растительный войлок. Важно чтоб соединение шипа и паза было плотным для минимилизации потери тепла. И еще для прочности конструкции ряды брусьев чередуются шипами и пазами, и забивают круглый деревянный нагель (шпонку).

Предварительные расчеты по разметкам пропилов соединений углов смотрите на схеме

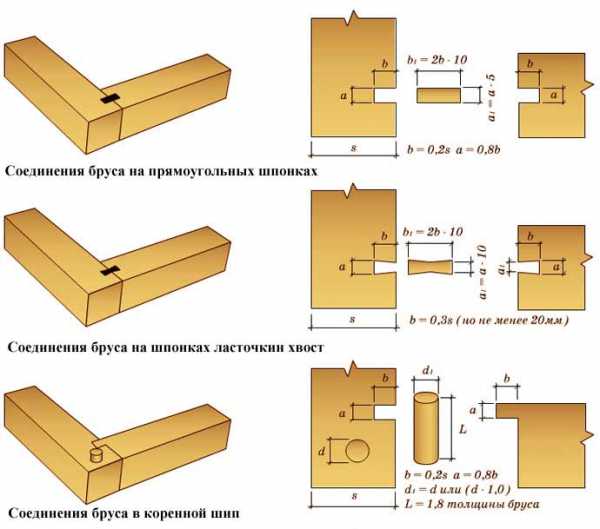

Применяя в угловых соединениях шпонки (нагели), курдюки, присеки и прочие соединения по типу «шип в паз», очень важно предусматривать между пазом и шипом обязательные вертикальные зазоры. Это необходимо, чтобы компенсировать неизбежную усадку сруба.

Еще один тип вырубки угла который я хочу рассмотреть — соединение «в полдерева» — тип крепления название, которого закрепилось среди плотников благодаря пропилу половины ширины бруса. Так же как и предыдущих вариантах сборка брусового сруба начинается со сверления дырок под нагели (шпонки) в местах близ соединений углов, длину нагеля надо рассчитывать так чтобы хватило на несколько брусьев. Также есть более модифицированная версия этого соединения — добавлять шпонку в стыки брусьев для увеличения прочности соединения угла, а также для большей теплоемкости

И наконец самый прочный и надежный и с минимальными тепловыми потерями — это соединение бруса ласточкин хвост. Почти тоже самое что и «коренной шип», но тут шип пропиливается трапециевидной формы. Связи с этим пазу придают аналогичную форму.

У нее есть разновидность горизонтального соединения ласточкин хвост в лапу — в котором, брусе пропиливают горизонтальные трапециевидные выемки которые должны идеально подходить друг к другу — встречается довольно редко в строительстве домов или бань из бруса из-за сложности приема пиления и большинству клиентов таков вид крепления не нравиться чисто с эстетической стороны. В моей практике строительства всего лишь пару раз клиенты просили такой угол. Кстати получилось неплохо. Т-образные виды соединения бруса, для создания внутренних стен дома, воплощаются с использованием следующих соединений:

• Замочного паза на вставном шипе
• Симметричного трапециевидного шипа – сковородня
• Прямоугольного трапециевидного шипа – полусковордня
• Симметричным трапециевидным шипом –глухим сковороднем
• Прямого паза на коренном шипе.

Можете наглядно просмотреть на рисунке, как из себя представляют Т –образные соединения внутренних стен:

Кликните для увеличения

Приемы продольного соединения

Во время строительства большого дома, обычно если длина превышает 6 м (стандартная длина профилированного бруса) приходиться продольно соединять два бруса для увеличения длины.

В таком случае советую применять один из следующих видов соединений брусьев.

• Косой замок.
• Продольный шип на шпонках
• В полдерева
• Продольный коренной шип

Крепление бруса между собой по длине при помощи шипа на шпонках является довольно-таки крепким. Применение такого типа соединения предполагает пропилы идентичных пазов на концах соединяющихся брусьев. Пропиленные брусья устанавливают впритык друг к другу, а в паз забивается шпонка из твердых пород дерева, которая прочно скрепляет оба стыкующихся бруса.

Шпонка – это вставка (клин) который закрепляет два элемента соединяемой конструкции. Шпонки изготавливают из металла или дерева твердой породы, бывают прямоугольные, призматические и «ласточкин хвост» ровные и зубчатые.

Продольное крепление в полдерева аналогична соединению углов в «полдерева» — концы соединяющихся брусьев пропиливаются на ширину равной половине толщины бруса. Прочность крепления увеличивают за чет скрепления нагелем (также можно скрепить скобой, гвоздями, крепежной пластиной). Конечно, это простой и быстрый вид крепления, но его прочность недостаточна для несущих стен дома из бруса. Я не рекомендую.

Соединение «продольный коренной шип» — на одном конце бруса делается паз а на другом – шип. Крепление аналогично соединению углов на коренной шип. Для большей крепости советую паз и шип распиливать трапециевидной формы – ласточкин хвост. Это исключить горизонтальные колебания закрепляемых брусов.

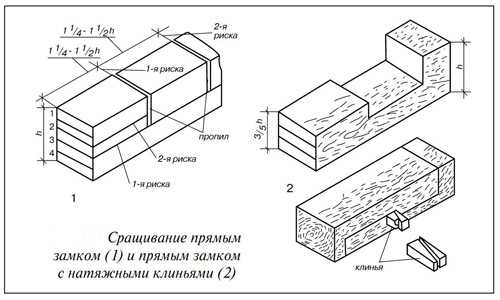

Увеличение длинный бруса применяя соединение «косой замок» — является одним из сложных приемов для плотников, но по уровню крепости и устойчивости оно сильно опережает выше описанные соединения бруса. Обычно строящие компании умалчивают о таком креплении, чтобы не утруждать свои бригады плотников. Ниже на рисунке изображена схема реализации:

Способы соединения бревен при рубке сруба.

• С остатком
• Без остатка.

Рубка сруба без остатка – подразумевает за собой то, что концы бревна в соединение не выпячивают, а получаются ровными со стеной. В свою же очередь рубка сруба с остатком предполагает, что концы бревен выступают за границу стены. Конечно же, рубка с остатком более расходный в плане материалоемкости. Потому что бревно или брус приходиться укладывать на 0.3 -0.5 м длиннее, чем при соединение без остатка. Но это компенсируется большей теплоемкостью, защитой от климатических напастей (дождь, ветер) и при такой рубке сруб получается более устойчивым. Рассмотрим более подробно оба вида:

Соединение с остатком

У соединение с остатком есть три вида рубки:

• В обло «в чашу»

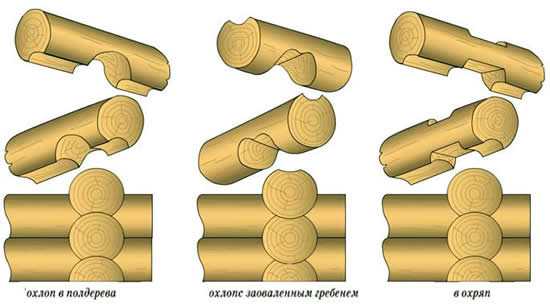

• В охлоп
• В охряп.

Соединение углов сруба в чашу – это самый распространенный и простой вид. Метод заключается в том, что в бревне выпиливается чаша (раньше вырубалась, но в наше время плотники все меньше и меньше применяют топоры в строительстве, бензопила берет вверх). Потом в эту чашу кладем поперечное бревно и в нем вырубаем следующую чашу (обло), и так далее по циклу.

Угловые соединения бревен «в обло» делается так:

• В полдерева
• Заоваленый гребень
• В курдюк.

В полдерева – соединить легко. Для достижения устойчивости закрепления в венце делают продольный паз. В паз предварительно заполняем утеплителем.

Как соединить два бревна? Во время сборки сруба, кроме крепления в углах их еще крепят нагелями. Нагелями могут служить отрезанные куски арматуры, черенки лопат, некоторые умельцы используют черенки швабр. Крепления нагелями необходима для дополнительной устойчивости по вертикали.

Заоваленный гребень – крепление с остатком, тут на донышке чаши делают маленький гребень овальной формы, важно чтобы он точно повторял форму укладочного паза. В этом варианте продольный паз вырубается не с верху а с низу бревна.

В курьдюк – более сложен в техническом исполнение. На дне чаши вырубается небольшой выступ (курьдюк), который располагают вдоль венца и поперек чаши. В свою же очередь на нижней части выпиливается выемка, которая по форме совпадает с выступом (смотрим рисунок:)

В охлоп – этот тип соединения почти тоже самое что мы описали выше («в обло» ). Отличается лишь тем, что чаша рубиться сверху, а не на нижней части венца. Название в охлоп появилось из-за характерного хлопка при накатывание бревна в заготовленный угол.

Соединений в охряп является боле сложным в техническом исполнении чем все предыдущие: тут с верхней и нижней стороны бревна делаются выемки. Словами сложно объяснить лучше смотрите рисунок ниже.

Соединение бревен без остатка

В лапу – это почти тоже самое соединение что и «в охряп», но с выпиленной торцевой части бревна. Вот так и получается угол без остатка. Прочность крепления увеличивают за счет нагелей и вырубки шипа с пазом – присек. Такой тип соединения характерен слабой ветроустойчивостью, спасти от этого поможет изменения прямоугольного выруба в трапециевидный – получается «ласточкин хвост». (рисунок ниже)

www.vysota.info

Способы соединения бруса и бревен — рассмотрим основные технологии

---

Читайте также:

---

Способы соединения бруса и бревен — рассмотрим основные технологии

Постройка деревянной бани начинается со сруба. Многие не решаются возводить сруб самостоятельно, не зная, как выполнить соединение бревен. Вопреки сложившемуся мнению, это не сложно, главное – правильно выбрать способ соединения. Возведение бревенчатого и брускового сруба имеет свои особенности, и виды соединения дерева у них разные.

Сруб из бревна

Технология бревенчатых срубов отработана и проверена веками, причем особенности постройки срубов из бревна напрямую зависят от местности, где их возводили. По внешнему виду готового сруба типы соединений можно разделить на две группы: с остатком – с выступающими по углам торцами бревен, и без остатка – с ровными углами без выступов бревен. Баня, построенная по первому способу, продуваться будет значительно меньше, да и простоит дольше. Зато второй способ экономичнее, ведь бревна нужны на полметра короче.

Видео — угловые соединения в доме из бруса

Соединение бревен «в чашу» и «в охлоп»

Традиционный старорусский способ рубки бревна. Смысл его в том, что в месте стыковки верху каждого бревна вырубается углубление по форме поперечного бревна — чаша. Иначе ее еще называют «обло», и рубить ее лучше по месту, чтобы обеспечить максимальное прилегание бревен. Существует несколько разновидностей рубки «в чашу».

Способ в полдерева в целом похож на рубку «в чашу», но отличается тем, что в верхней части бревна делают продольный укладочный паз, в который при стыковке бревен закладывают конопатку – мох или льняную паклю. Для большей прочности используют нагеля – деревянные шпонки, предназначенные для соединения верхнего и нижнего бревна.

Соединение в виде заоваленного гребня – северный вариант сборки сруба, он отличается повышенной ветроустойчивостью. Его особенность – гребень овальной формы, предназначенный для соединения бревен.

Наиболее прочный способ стыковки бревен – «в курдюк», при таком виде сборки, кроме специального гребня, используется еще и выступ на дне чаши, по продольной оси бревна. Такое соединение отличается повышенной прочностью, но требует особого мастерства.

Помимо исконно русских видов соединения часто применяют и технологии северных стран с суровым климатом. Например, «канадская рубка» или «норвежская чашка» – они отличаются самозаклинивающейся при осадке бани системой рубки, представленной на рисунке.

Сибирские мастера применяли соединение бревен «в охлоп», при которой чашка вырубается не в верхней части, а снизу бревна.

Соединение бревенчатого сруба «в охряп»

Переходный вариант рубки называется «в охряп». Бревна соединяют не с помощью чаши, вырубаемой в одном из бревен, а с помощью прямых выемок сверху и снизу каждого бревна, но торцы бревен при этом выходят за пределы стыковки.

Соединение бревенчатого сруба «в лапу» и «ласточкин хвост»

Для того, чтобы получить ровные углы без выступающих концов бревен, используется соединение «в лапу». Для упрочнения конструкции и прочного зацепления на торцах бревен вырубаются прямоугольные шипы и гнезда – так называемый присек. Для лучшей защиты от ветра плоскости наклоняют встречно, и получается способ соединения «ласточкин хвост». Срубы, сделанные по технологии «без остатка» чаще встречаются в регионах с теплым климатом и недостатком строительного бревна. Их выполнение требует большой точности, но значительно экономит материал.

Сруб из бруса

Брусковые срубы имеют более аккуратный вид, они проще в сборке, но менее теплые. Соединение бруса может быть как угловое, так и продольное – при недостаточной длине бруса. Угловое брусовое соединение, как и в случае с бревенчатым срубом, можно выполнить несколькими способами.

Соединение сруба из бруса «в обло»

Этот способ соединения выполняют с помощью замочных пазов, одно-, двух- и четырехсторонних. В первом варианте в верхней части каждого бруска выбирается паз строго по ширине бруса. Двухсторонний замок предусматривает выборку двух пазов – сверху и снизу, ровно на 1/4 сечения бруса. Четырехсторонний замок предполагает уже четыре паза – с каждой стороны бруска. Сборка сруба из профилированного бруса облегчается его точными размерами и выполняется довольно быстро.

Видео — сращивание бруса по длине

Соединение сруба из бруса «в лапу»

При соединении бруса «в лапу » также существует несколько вариантов. Самый простой из них – встык, при этом брус закрепляется металлическими пластинами или скобами. Этот вариант довольно холодный, не обладает повышенной прочностью, он для бани не годится. Соединение «на шпонках» предусматривает сборку сруба при помощи деревянных штырей. Их делают из твердых пород дерева, благодаря этому обеспечивается прочно сцепление венцов сруба. Наибольшая прочность получается, когда вкладыши делают косыми, но их выполнение более сложное Самый теплый и прочный вариант – соединение брусков в коренной шип: когда в нижнем бруске делается продольный выступ – шип, а в верхнем – паз соответствующего сечения. Во время монтажа между шипом и пазом необходимо закладывать льно–джутовое полотно. По углам каждый венец укрепляют деревянным нагелем.

Соединение «ласточкин хвост»

Выполняется по аналогии с бревенчатым срубом: на концах брусков делают трапецевидный шип, а в смежных брусьях выбирают паз ответной формы, обеспечивающий хорошее прилегание. Прочность такого сруба вполне достаточна для строительства бани, но теплоизоляционные свойства несколько ниже, чем у бревенчатого.

Какой выбрать способ соединения – зависит от ваших возможностей и желания, а также от того, в каком регионе и при каком климате будет эксплуатироваться баня, планируется ли ее утеплять. В целом, необходимо руководствоваться не экономией материалов и времени, а вопросами прочности и долговечности. И тогда ваша баня будет дарить вам легкий пар и хороший настрой долгие годы.

Источник: dom-brus.com

Вы читаете статью Способы соединения бруса и бревен — рассмотрим основные технологии. Все материалы на сайте Two Room, а также и статья Способы соединения бруса и бревен — рассмотрим основные технологии — написаны с целью информационного обогащения и мы рады если Вам нравиться наш Журнал.

two-room.ru

Как сращивать бревна встык, прямым и косым замком

Нередко возникают ситуации, когда возникает необходимость нарастить бревно. Сращивание можно выполнять встык, прямым или косым замком.

В первом случае сращивание выполняется с помощью штыря или накладок и болтов, во втором и третьем – с помощью болтов и фасонных замков на сращиваемых концах.

Давайте рассмотрим подробнее каждый из способов сращивания, которые могут вам пригодиться при строительстве бани.

Сращивание бревен с помощью штыря

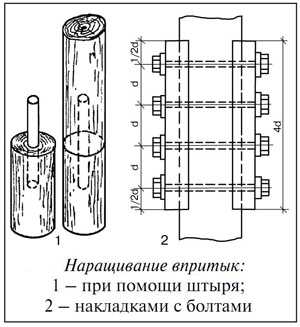

Если вам необходимо соединить два бревна торцевыми концами, каждый торец должен быть одинакового диаметра. Для этого бревна отесывают, после чего торцы обрезают так, чтобы они были строго перпендикулярны боковой поверхности.

В сращиваемых торцах намечают центры, буром высверливают отверстие глубиной в несколько сантиметров и в отверстия вставляют штырь (штырь должен плотно входить в отверстие, но не расщеплять конец ствола).

Сращивание с помощью накладок и болтов

Если бревно будет испытывать нагрузки, действующие на излом, то сращивание с помощью штыря может оказаться недостаточно надежным. В этом случае применяют сращивание с помощью накладок и болтов.

Накладки подбираются длиной в 4 диаметра. Они могут быть из досок или прочной фанеры. В бревнах вытесывают плоские площадки для крепления накладок. Обычно достаточно стесать 1/5-1/6 диаметра под каждую накладку.

В бревнах и накладках намечают места высверливания отверстий, после чего с помощью бура или электродрели сверлят отверстия нужного диаметра и соединяют болтами, как показано на рисунке.


Также можно выполнять сращивание с помощью прямых и косых накладок, выполняемых из самих сращиваемых бревен. Для этого нужно на сращиваемых концах каждого из бревен выполнить по плоской площадке длиной 2-2,5 диаметра от торца сращиваемого конца.

Площадки могут иметь горизонтальную плоскость, параллельную поверхности сращиваемых бревен или выполняться с наклоном. В первом случае достаточно вырубить площадку на половину бревна, совместить сращиваемые концы и скрепить их болтами.

Во втором случае торцевой конец площадки выполняют толщиной в 1/3 диаметра, а другой ее конец – в 2/3 диаметра. После совмещения сращиваемых концов, замок закрепляется хомутами, как показано на рисунке ниже.



Сращивание прямым замком

Для большей прочности соединения его следует выполнять с помощью специального замка, изготавливаемого на концах сращиваемых бревен.

Такое соединение хорошо работает на растяжение, так как соединяемые таким способом бревна сцепляются в замок с помощью специальных пазов, входящих один в другой.

Замки на сращиваемых концах выполняются так, как показано на рисунке.


Сращивание бревен косым замком

Сращивание косым замком также очень надежно, но и более трудоемко, так как требуется в месте соединения вырубить замок более сложной конфигурации.

Для того чтобы сделать косой замок, требуется разметить и вырубить профиль, как показано на рисунке ниже.


Теперь вы знаете, как срастить два бревна или бруса с помощью различных способов.

В следующей статье узнаем, как правильно пилить и строгать дерево при выполнении строительных работ.

Смотрите также:

Последние публикации:

Даже правильно выложенной кирпичной печи, со временем требуется ремонт. Высокие температуры, нарушение тяги, механические повреждения кладки – все это приводит к появлению дефектов, которые требуют устранения. Ведь хорошая тяга и отсутствие трещин в стенках –… Читать… Выбор печей для бани сегодня очень широк. Промышленностью выпускаются каменки на любой вкус и цвет. Вы можете подобрать готовую печь для установки в бане в соответствии с требуемой теплопроизводительностью в зависимости от объема парной и выбрать нужный… Читать… Для того, чтобы попариться в баньке сегодня вовсе не обязательно выкладывать основательную русскую печку, кладка которой под силу лишь опытным печникам. Сегодня промышленным способом выпускается большой ассортимент металлических каменок, обеспечивающих… Читать…

• Как сделать прямоугольный или овальный паз в бревне? >

russkaya-banja.ru

Соединение бруса или бревна под углом и по длине

Смотря что необходимо, используют разные методы, поэтому я постараюсь доходчиво показать основные способы соединения бруса и оцилиндрованного бревна.Технология двухстороннего пазового замка подразумевает под собой пропилы с двух сторон бруса т.е. сверху и снизу. Глубина перпендикулярного пропила примерно равна 1/4 от высоты бруса.



Виды углового соединения

Типы угловых соединений бруса

• С остатком («в обло», «в чашу»)
• Без остатка («в лапу»,«в зуб»).

Угловое соединение бревна так же, как и с брусом, делаются двумя видами, как «в лапу» или «в чашу», то есть без остатка или с остатком.

Соединение углов бруса с остатком «в чашу»

В чашу брусья соединяются за чет замочных пазов, которые могут быть нескольких видов:

• Однострочными
• Двусторонними
• Четырехсторонними.

Технология двухстороннего пазового замка подразумевает под собой пропилы с двух сторон бруса т.е. сверху и снизу. Глубина перпендикулярного пропила примерно равна 1/4 от высоты бруса. Качественное соединение, но требует большого опыта от плотников, дабы не допустить трещины или сколы при пропиле паза и установке бруса.

Соединения бруса производиться в следующих вариантах:

• Встык
• На шпонках
• На коренных шипах.
• Пол дерева
• Ласточкин хвост

Соединение бруса в теплый угол можете подробно рассмотреть в видео ниже:

• Замочного паза на вставном шипе
• Симметричного трапециевидного шипа – сковородня
• Прямоугольного трапециевидного шипа – полусковордня
• Симметричным трапециевидным шипом –глухим сковороднем
• Прямого паза на коренном шипе.

Можете наглядно просмотреть на рисунке, как из себя представляют Т –образные соединения внутренних стен:

Кликните для увеличения

Приемы продольного соединения

В таком случае советую применять один из следующих видов соединений брусьев.

• Косой замок.
• Продольный шип на шпонках
• В полдерева
• Продольный коренной шип

Крепление бруса между собой по длине при помощи шипа на шпонках является довольно-таки крепким. Применение такого типа соединения предполагает пропилы идентичных пазов на концах соединяющихся брусьев. Пропиленные брусья устанавливают впритык друг к другу, а в паз забивается шпонка из твердых пород дерева, которая прочно скрепляет оба стыкующихся бруса.

Шпонка – это вставка (клин) который закрепляет два элемента соединяемой конструкции. Шпонки изготавливают из металла или дерева твердой породы, бывают прямоугольные, призматические и «ласточкин хвост» ровные и зубчатые.

Способы соединения бревен при рубке сруба.

Рубка сруба без остатка – подразумевает за собой то, что концы бревна в соединение не выпячивают, а получаются ровными со стеной. В свою же очередь рубка сруба с остатком предполагает, что концы бревен выступают за границу стены. Конечно же, рубка с остатком более расходный в плане материалоемкости. Потому что бревно или брус приходиться укладывать на 0.3 -0.5 м длиннее, чем при соединение без остатка. Но это компенсируется большей теплоемкостью, защитой от климатических напастей (дождь, ветер) и при такой рубке сруб получается более устойчивым. Рассмотрим более подробно оба вида:

Соединение с остатком

У соединение с остатком есть три вида рубки:

Угловые соединения бревен «в обло» делается так:

Заоваленный гребень – крепление с остатком, тут на донышке чаши делают маленький гребень овальной формы, важно чтобы он точно повторял форму укладочного паза. В этом варианте продольный паз вырубается не с верху а с низу бревна.

В курьдюк – более сложен в техническом исполнение. На дне чаши вырубается небольшой выступ (курьдюк), который располагают вдоль венца и поперек чаши. В свою же очередь на нижней части выпиливается выемка, которая по форме совпадает с выступом (смотрим рисунок:)

В охлоп – этот тип соединения почти тоже самое что мы описали выше («в обло» ). Отличается лишь тем, что чаша рубиться сверху, а не на нижней части венца. Название в охлоп появилось из-за характерного хлопка при накатывание бревна в заготовленный угол.

Соединений в охряп является боле сложным в техническом исполнении чем все предыдущие: тут с верхней и нижней стороны бревна делаются выемки. Словами сложно объяснить лучше смотрите рисунок ниже.

Соединение бревен без остатка

В лапу – это почти тоже самое соединение что и «в охряп», но с выпиленной торцевой части бревна. Вот так и получается угол без остатка. Прочность крепления увеличивают за счет нагелей и вырубки шипа с пазом – присек. Такой тип соединения характерен слабой ветроустойчивостью, спасти от этого поможет изменения прямоугольного выруба в трапециевидный – получается «ласточкин хвост». (рисунок ниже)

brus.club

Срубы из Пскова — Важные конструктивные особенности бревенчатых стен

Важные конструктивные особенности бревенчатых стен

История деревянного зодчества насчитывает много веков. За это время мастера-рубщики накопили огромный опыт, раскрыв многие секреты создания прочных и долговечных конструкций из дерева. И сейчас этот процесс не остановился, с каждым годом появляются все новые и новые усовершенствования, позволяющие строениям из дерева становиться все более прочными, красивыми и долговечными.

Так, например, традиционные способы крепления углов деревянного сруба постоянно совершенствуются, дополняясь новыми техническими и конструкторскими находками. Появляются новые детали в способах крепления бревенчатых стен, которые способны значительно упрочить постройку, улучшить её теплоизоляционные свойства, влагостойкость.

ПРЕИМУЩЕСТВА новых конструктивных приемов

Новые конструктивные приемы позволяют превратить недостатки в достоинства. Так, например, устранить те несовершенства деревянного сруба, которые возникают по причине усушки и усадки бревен.

Секреты соединения бревен по длине

Если вы хотите построить большой деревянный дом, то без стыковки бревен не обойтись. Обычно бревно не превышает в длину 6-ти метров, но для большинства построек этого не достаточно. Как правильно состыковать торцы, чтобы и красиво было, и прочно, и эксплуатационные характеристики не пострадали? Попробуем разобраться.

Чтобы сделать стыки торцов невидимыми, их соединяют внутри перерубов. Один из секретов правильного соединения бревен по длине заключается в том, что нельзя укладывать стыкующиеся элементы один на один (по высоте), стыкуемые венцы обязательно должны чередоваться с цельными бревнами. Целый венец должен проходить не реже, чем через три ряда состыкованных бревен. Еще лучше делать перевязку через ряд. Если в деревянной постройке предусмотрена глухая длинная стена, которая не имеет пересечений с другими внутренними стенами строения, то в этом случае длинная стена, состоящая из двух-трех коротких состыкованных бревен, делается с перерубом, в котором и делают все нужные стыки.



Традиционно лучшим способом стыковки бревен стены считается «ласточкин хвост» с дополнительным шипом для придания прочности. Выполнить такое соединение просто, а вот в последствие в результате усушки и усадки прочность соединения снижается. Нужно быть высококвалифицированным специалистом, чтобы этот момент прошел практически незаметным для эксплуатационных характеристик стен вашего дома.

Для того чтобы грамотно состыковать стены в перерубе можно использовать и другой способ, при котором стыковочные венцы крепятся на нагели. Как это делается? На каждом стыкуемом бревне проделываются специальные отверстия под нагели. Делаются они ближе к торцу, на расстоянии от конца, равном четверти диаметра бревна. Проделав отверстие в одном бревне, его продолжают в соседнем, положенном перпендикулярно первому. Устанавливают нагели. Стыкуемые бревна соединяются в месте перпендикулярного переруба.

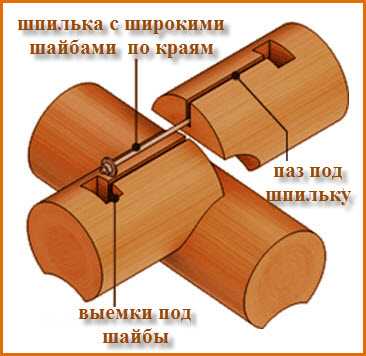

Существует еще довольно популярный способ стыковки бревен, их соединяют стяжкой резьбовыми шпильками. Как осуществляется такое соединение? Сверху у соединяемых бревен вырубаются пазы. Располагают их на небольшом расстоянии от торцовых концов. От пазов к торцам делается пропил. В нем располагают специальные шпильки с шайбами и гайками на концах. Когда гайки затягиваются, происходит стяжка бревен. Теперь они плотно закреплены в соединении друг с другом. Чтобы продлить долговечность таких соединений, их пазы (или полностью бревна) пропитывают защитными специализированными смесями.

Конструкция межвенцового паза

Конструкция межвенцового (лунного) паза – одна из важнейших частей деревянной конструкции. Традиционно устройство межвенцового паза учитывает радиус бревна, в котором он прорубается.

Для достижения максимально близкого соединения между бревнами, лунный паз прорубается с меньшим диаметром, чем само бревно, в котором он создается. В получившийся при соединении бревен зазор прокладывается утеплитель (мох, пакля, ленточный джут…). При правильном прорубе межвенцового паза, края бревен будут надежно защищать проложенный уплотнитель от намокания, а значит препятствовать появлению сырости и гнили. Такая конструкция лунного паза дает и еще одно преимущество: во время усушки, древесина бревенчатой стены будет покрываться трещинками с нижней стороны, а это значит, что каждое бревно плотно «сядет», когда края шва немного разойдутся в стороны. Результат – плотная посадка бревен, что означает повышенную теплоустойчивость, влагонепроницаемость, стойкость к выветриванию.

Рассмотрим иной вариант, когда паз верхнего бревна будет таким же, как и радиус нижнего. В этом случае послу усушки, также возникнут трещинки и также раздвинутся края проделанного паза, но при этом между соседними бревнами стены появятся щели, которые придется дополнительно подконопачивать.

Компенсационный разгрузочный пропил

Компенсационный разгрузочный пропил – довольно современное усовершенствование традиционных технологий  русского деревянного зодчества.

Он проделывается сверху бревна для снятия внутреннего напряжения в тканях древесины. Пропил не снижает эксплуатационные характеристики древесины, поскольку надежно закрывается сверху следующим бревном. Однако следует учесть, что в момент усушки дерева, пропил расширяется, в то время как трещинку в глубине венца уменьшаются.

Как правильно выполнить разгрузочный пропил? Его делают вдоль оси венца, при этом важно, чтобы он не выступал на торцы и не приходился по месту расположения замков. То, что пропил отсутствует на торцах – очень важно! Стоит помнить, что при изготовлении сруба отступы от перерубов и торцов создаются мастерами не для эстетических целей, а для защиты дома от проникновения холода и ветра. Если деревянный сруб создан так, что имеет стены, внутренний торец которых входит в дом, а наружный остается на улице, то пропил, проведенный по всей длине бревна, приведет к возникновению эффекта сквозного продувания, ликвидировать который придется с помощью дополнительной заделки.

Завешивание углов

Завешивание углов – строительная технология, применяемая при рубке углов с остатком. Она позволяет значительно сократить количество появления межвенцовых щелей во время усадки сруба.

Как осуществляется завешивание углов? Эта технология заключается в процессе более сильного выбирания межвенцовых пазов на выступающих торцах, достигая в идеале 5-8мм зазора между бревнами. Задача этой технологии в том, чтобы создать свободно торчащие в воздухе выпуски бревен, которые не будут плотно опираться друг на друга. Плюс такого решения очевиден – находясь в подвешенном состоянии, наружные концы венцов усыхают намного меньше, чем весь венец. Сами же зазоры во время усушки и усадки сокращаются, что позволяет торцам плотнее «сесть» друг на друга. Отсутствие же зазоров приведет к подвисанию венца на его наружных выступах, что неизменно привело бы к образованию щелей на внутренних частях углового соединения бревен, поскольку внутренний диаметр венца по своему размеру стал бы превосходить диаметр выпусков.

opochka-dom.ru
