Клеммы для соединения проводов: какие клеммники лучше

Обслуживание электрических сетей неизбежно сопровождается для электриков работой с клеммами. Это своего рода мелкая монтажная фурнитура, без использования которой трудно обходиться, выполняя соединения проводов между собой или с электрической аппаратурой.

Время исключило из практики устаревшие клеммы для соединения проводов, но стабильно дополняет базу электротехники новыми разработками – более совершенными.

Мы поможем вам разобраться в многообразии электротехнической фурнитуры. В статье рассмотрены разные виды клеммников, описаны их особенности применения и монтажа.

Содержание статьи:

Виды электрических соединений клеммником

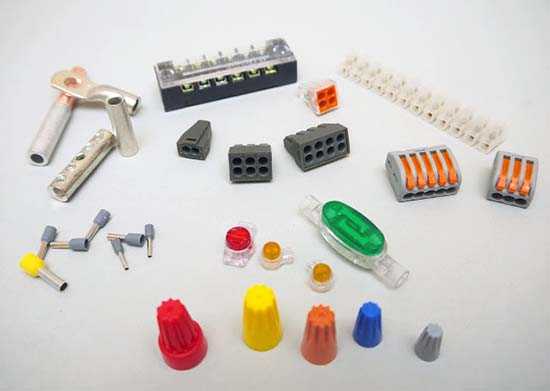

Рассматривая все выпускаемые промышленностью клеммы для соединения проводов, следует сразу оговориться и разделить продукцию на два вида: электрическую и электротехническую.

По сути, разница (по токовой нагрузке) между видами зачастую невелика, но всё-таки она имеется. Этот момент следует иметь в виду, подбирая электрические клеммы под монтаж, ремонт или прочие действия.

Клеммные соединения используются в электрике повсеместно. Это один из тех электротехнических компонентов, без которого немыслим качественный монтаж любого плана

Столкнувшись с необходимостью для проводов, начать лучше с простейших конструкций отечественного производства – надёжных, долговечных, проверенных в деле не один раз.

Различают следующие виды “зажимов”:

• ножевые;
• кольцевые;
• штыревые;
• муфтовые.

Соединения при устройстве электрических схем могут исполняться разной методикой и клеммы – это лишь один из вариантов.

Однако именно такой вариант видится простейшим, удобным и даже экономичным по сравнению, к примеру, с пайкой, сваркой, в том числе холодной.

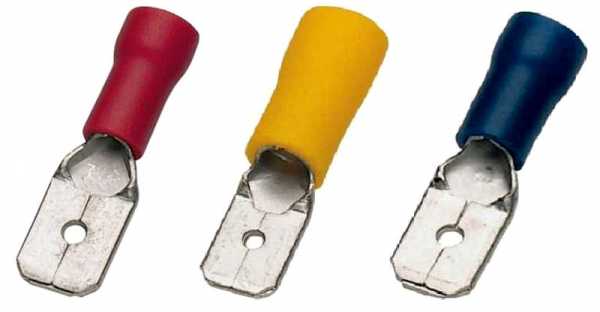

Вариант #1 — «ножны»

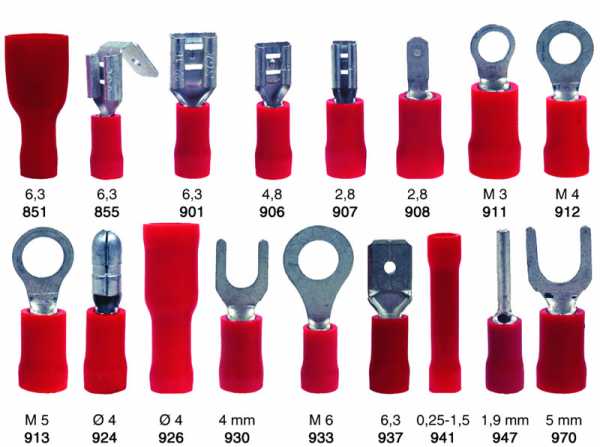

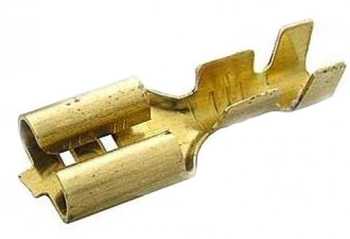

Это, пожалуй, наиболее распространённые конструктивные варианты изделий. Их часто можно встретить в составе электрических схем многих бытовых приборов: утюгов, холодильников, нагревательных устройств и т.д.

Но для  силовой электрической разводки, например, в электрических квартирных щитках, они не предназначены.

Привычный многим электрикам и широко распространённый вид клеммников, соединение которыми осуществляется по принципу ножевого контакта. Для организации соединения достаточно вставить одну деталь (папу) в другую (маму)

Устанавливать этот вид электротехнических изделий допустимо на проводники (многожильные) сечением 0,26 – 6,0 мм методом силового обжима хвостовика.

Существует два вида таких продуктов: изолированные и неизолированные. Изоляция обычно окрашивается разным цветом (красным, синим, желтым) в зависимости от расчётной мощности клеммника. Применяются изделия парами в связке «папа-мама».

Вариант #2 — кольцевые

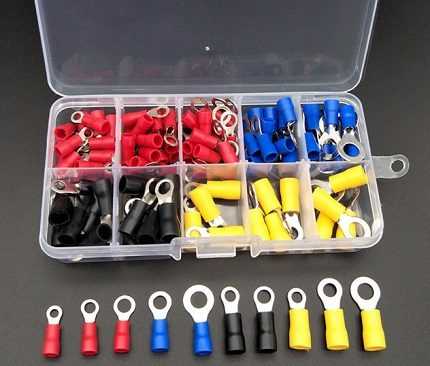

Кольцевые изделия имеют конфигурацию под винтовое крепление и представлены двумя группами. Обе группы классифицируются как неизолированные клеммы.

К первой группе относятся конструкции замкнутого кольца с хвостовиком. Вторую группу составляют конструкции вилочного типа с разрывом контура кольца, также с хвостовиком. И те и другие находят широкое применение в схемах электронной техники.

Ещё один «древний» вид элементов, при помощи которых создаётся электрическое соединение проводника с каким-либо модульным элементом схемы. Эти клеммы допустимо применить под контакт двух проводов, но на практике такое редкость

Кольцевые клеммники первого вида выпускаются в ассортименте более широком, чем второй вид. И возможности для их применения более обширные, учитывая технические характеристики.

Этот вид электротехнических изделий допускается устанавливать на электрические проводники сечением 0,25 – 16,8 мм. А вилочная конфигурация соединительных клемм для проводов рассчитана только на сечение провода 0,25 – 4,6 мм.

Вариант #3 — штыревые

Эта группа соединительных клемм для электрических проводов изготовлена по принципу разъёмной детали, состоящей из двух отдельных элементов – вилки и розетки.

Вилка маркируется символом «А», например, F2A. Розетка маркируется символом «В», например, F2B. Поддерживается монтаж на проводники сечением 1,25 – 6,64 мм. Главное предназначение штыревых клемм – обеспечение соединения электрических проводников.

Один из вариантов штыревой конструкции клеммников, применяемых, как правило, в слаботочных схемах. Конструктивно обеспечивают удобную работу при монтаже/демонтаже

Эта группа монтажной фурнитуры относится к изолированным изделиям. Хвостовая часть клемм закрывается изолирующим материалом. В зависимости от расчетной мощности клеммника для соединения проводов, изолятор имеет соответствующую окраску.

Изоляторы электрических клемм под проводники сечением до 2 мм окрашиваются в синий цвет, остальные (от 2 до 6,64 мм) – в жёлтый цвет.

Вариант #4 — муфтовые фиксаторы

Ещё одна разновидность соединительной арматуры – муфтовый контактный фиксатор, изготовленный в виде металлической трубки.

Так называемая муфтовая клемма. Выпускается в разных конфигурациях, в том числе под силовой обжим. На рисунке конструкция клеммника, способная выдерживать большие токи

Соединительные муфты рассчитаны под монтаж на электрических проводниках сечением 0,25 – 16,78 мм.

Фиксация осуществляется методом силового обжима части трубки или при помощи болтов, вкручиваемых в отверстия с резьбой на корпусе муфты. Как правило, муфты обжимные не применяются под соединение одножильных проводов.

Продукты иностранного производства

В последние годы рынок наполнился клеммниками зарубежного производства. Нужно отдать должное: технологически иностранные конструкции выглядят более совершенными по сравнению с отечественными изделиями. С ними удобнее работать – быстрее и проще выполнять соединения.

Но с точки зрения надёжности выполненных соединений зарубежным продуктом не всё так однозначно. В этом плане отечественный продукт зачастую выглядит предпочтительнее. Однако рассмотрим некоторые примеры.

Заслуживают внимания электрические . Инженерами фирмы изобретены несколько привлекательных конструкций, где обычная клемма превращается в удобный интерфейс для подключения: Push wire, Power cage clamp, Cage clamp.

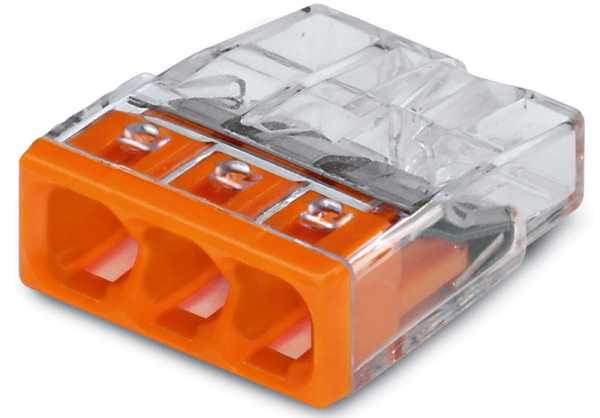

Соединитель #1 — Push Wire

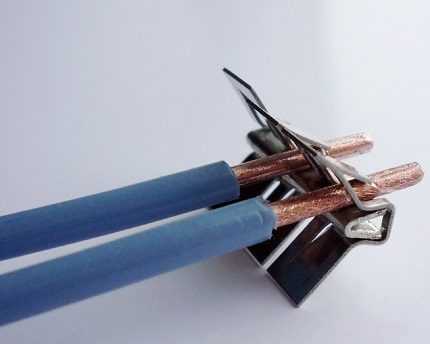

Технология Push Wire основана на использовании свойств жёсткости электрического проводника, за счёт чего и получают вполне надёжный контакт.

Этот тип клеммников является наиболее подходящим для работы с одножильным проводом. Действительно, быстрый способ соединения Push Wire обеспечивает безоговорочно.

Продукт известной немецкой компании – модификация, именуемая Push wire (прижать провод). Удобная в использовании вариация клеммника одиночного и группового исполнения

Достаточно лишь (на 10-15 мм) и небольшим усилием протолкнуть зачищенный конец внутрь клеммы. А чтобы так же быстро извлечь проводник, его нужно вытягивать с одновременной прокруткой вокруг своей оси.

Разработаны два вида соединителей типа Push Wire:

1. Под одиночный проводник.
2. Под группу проводников.

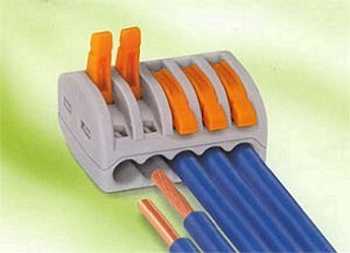

Конфигурация группового соединения рассчитана для работы с проводами меньшей жёсткости, чем в случае одиночного варианта. Здесь применяется несколько иная конструкция механического зажима.

Чтобы открыть доступ к отверстиям ввода проводника, необходимо приложить некоторое усилие к нажимной кнопке. Также есть модели Push wire без кнопки – под нажимное действие отвёрткой.

Соединитель #2 — универсальный Power cage clamp

Этот клеммник принадлежит к разряду универсальных разработок. Он изготовлен под любой тип электрического провода сечением 6 – 95 мм.

Конструктивно Power cage clamp представляет собой, так называемую двойную клетку, где имеется пружинный пресс и токонесущая шина.

Универсальная клемма под соединения проводников разного сечения. Инженерное решение, которое обеспечивает надёжный плотный контакт. Этот вид соединительного аксессуара можно применять на монтаже линий разной мощности

Подсоединение электрических проводников к таким клеммам выполняется при помощи ключа-шестигранника.

Вращением ключа пружина поджимается, конец провода вставляется под пресс, затем ключом делается оборот против часовой стрелки. В результате пресс опускается и надёжно прижимает вставленный конец провода.

Соединитель #3 — наборный Cage clamp

Это уникальный, запатентованный WAGO, продукт, получивший характеристику наборного клеммника для проводов. Наборные клеммники WAGO рассчитаны под установку на провода сечением 0,5 – 35 мм.

Они удачно подходят не только для работы с одножильным проводом, но также с проводами многожильными, независимо от степени тонкости отдельных жил.

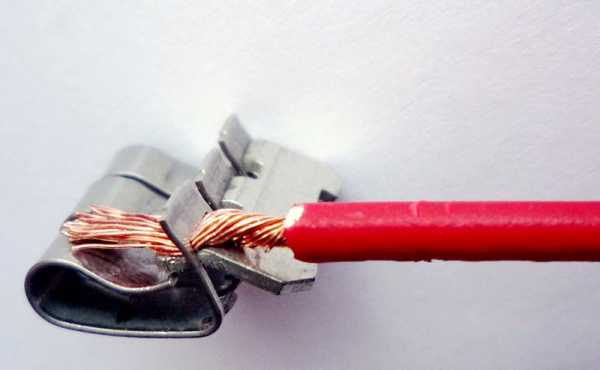

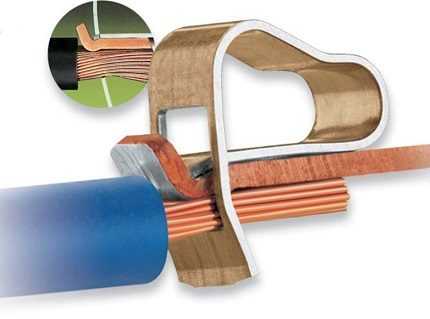

Простейшая, но действенная конструкция клеммника от фирмы WAGO. На рисунке показано исполнение открытого типа, но на практике обычно приходится иметь дело с наборными клеммниками зарытого типа

Действует Cage clamp просто: при помощи отвёртки (или специального рычага в других модификациях) пружинистый зажим поднимают, вставляют провод под токонесущую шину, после чего опускают зажим на место. Это изделие относится к типу .

Несмотря на простоту конструкции, производитель утверждает: усилие зажима на контакте регулируется автоматически и напрямую зависит от сечения провода.

Соединитель #4 — Cage clamp S

Вариант соединителя проводов, практически аналогичный выше описанному продукту. Но конструкция Cage clamp S всё-таки несколько иная.

Особенность модификации «S» проявляется возможностью работать с клеммой этого типа без применения каких-либо инструментов электромонтёра.

Плюс к этому, наборный клеммник модификации «S» рассчитан под проводники достаточно высокой жёсткости – многожильные и одножильные. Также допустимо подключать на клемму провода с металлическими наконечниками.

Работать с Cage clamp S очень просто: концевая (зачищенная) часть проводника с некоторым усилием вставляется до упора, после чего соединение установлено.

Модифицированный вариант наборного соединителя проводов Cage clamp S (рис. 3). Отличается более удобной эксплуатацией. Позволяет без особых усилий создать соединение проводов и так же просто выполнить демонтаж

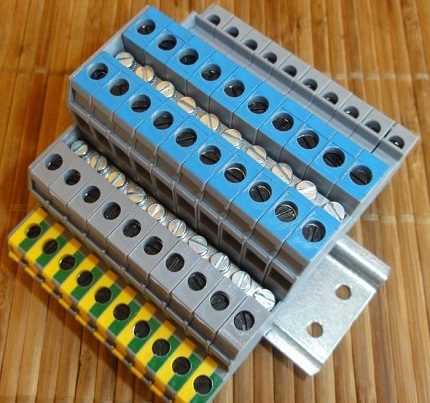

Соединительным клеммам для проводов из серии Cage clamp S нашлось место практически во всех модификациях групповых многорядных клеммников.

Их удобно применять на монтаже многочисленных слаботочных электрических линий. Однако также успешно закрытая конструкция Cage clamp S применяется в цепях высоких токов.

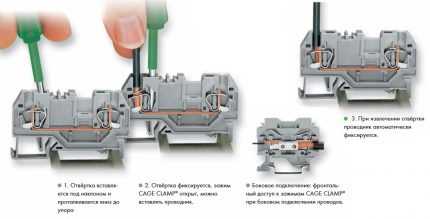

Здесь показан принцип действия клеммников из серии модифицированных конструкций «S». Пошагово изображен процесс выполнения соединения проводов с использованием отвертки

Есть две модификации полностью закрытой в изоляцию конструкции «S». Одна предполагает закрепление провода при отжиме пластины на фронтальном направлении. Другая  рассчитана на исполнение бокового нажима отвёрткой на пружинистую пластину.

Винтовые соединители проводов

Широко распространены в электрическом хозяйстве винтовые соединители, по сути, являющиеся вариацией трубчатого (муфтового) изделия. Они выполнены в виде трубки прямоугольной формы, но имеющей скруглённое (овальное) донышко.

На верхнем плато такой трубки имеются отверстия с резьбой, куда вкручиваются стопорные винты. Вся конструкция заключена в капроновую изоляцию.

Для доступа к винтам в теле изоляции сделаны проходные каналы. Есть два вида таких клеммников для соединения проводов – одиночные и групповые.

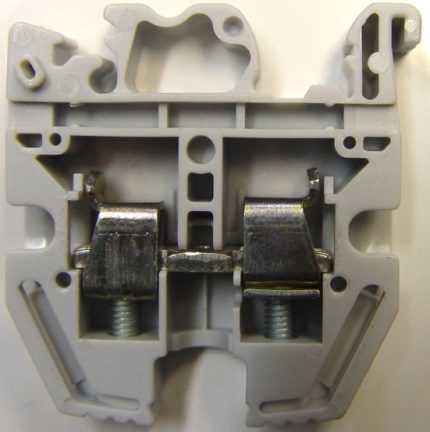

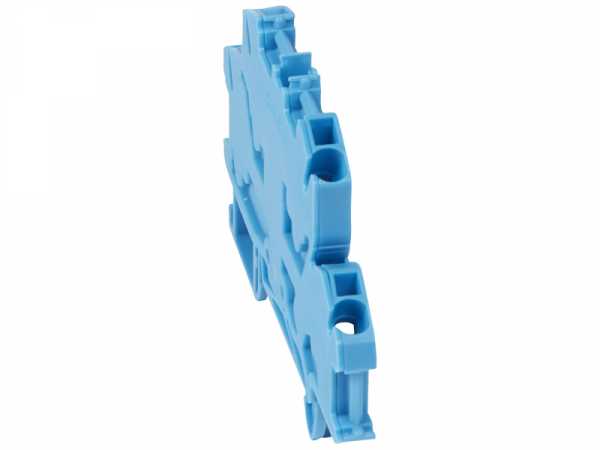

Конструкция (одна из многочисленных) винтового клеммника под соединение электрических проводов. Вариант соединительной муфты закрытого типа с возможностью установки на DIN-рейку

Клеммникам винтовым для соединения проводов присущи:

• выраженная механическая прочность;
• возможность работы с кабелями сечением до 25 мм;
• использование в цепях слабых токов и силовых.

Работать с этим видом соединителей несложно.

Концевые части проводов вставляют внутрь латунной трубки и отвёрткой заворачивают стопорные винты (обычно два винта). В свою очередь, винты прижимают проводник к донной части металлической трубки.

Помимо клемм, для соединения проводов существуют альтернативные способы. Дополнительная информация по использованию клеммников и других методов без пайки представлена в .

Выводы и полезное видео по теме

Представленный видеоматериал расширит ваши знания о видах клемм и способах их монтажа.

Электромонтажные работы редко обходятся без применения описанных аксессуаров. Казалось бы, это мелкие детали, от которых легко отказаться, заменив технологичное соединение обычным скручиванием проводов.

Только вот практика электротехники отмечена массой случаев, когда именно банальная скрутка проводников вместо надёжного клеммного соединения приводит к трагическим последствиям.

Имеете опыт использования клемм для соединения проводов? Или остались вопросы по теме? Пожалуйста, делитесь своим мнением и оставляйте комментарии. Блок для связи расположен ниже.

sovet-ingenera.com

Клеммы для соединения проводов. Соединение проводов клеммной колодкой

Опытные электрики довольно часто шутят: «электротехника – это наука о контактах». И действительно, ведь при ремонте проводки наиболее часто встречаемой неисправностью является отсутствие контакта. В данной статье поговорим о том как правильно выполнить соединение проводов клеммной колодкой.

Как правило, подобного рода неполадки встречаются в клеммах, зажимах, скрутках и прочих местах соединения проводников. Ухудшение контакта может проявляться не только в «пропадании света», но и в нагреве изоляции проводов, что, в свою очередь, может стать причиной ее возгорания.

Простое скручивание проводов для их электрического соединения уже давно в прошлом – на сегодняшний день, для обеспечения надежного контакта применяют специальные клеммы для соединения проводов – клеммные колодки.

Невзирая на то, что на современном рынке представлен широчайший ассортимент этих элементов, которые различаются не только по цене, но и по некоторым особенностям исполнения, конструкция колодок во всех случаях одинакова: в ячейках корпуса устанавливаются латунные трубки с резьбовыми отверстиями с обеих сторон.

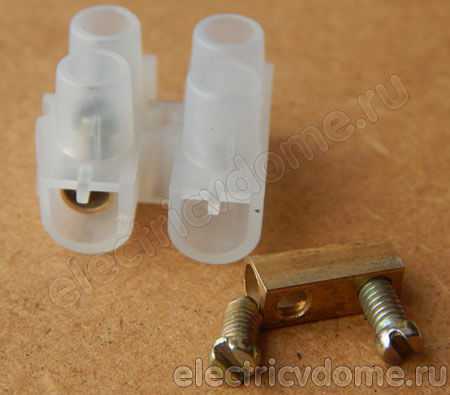

Трубки могут быть различного диаметра, в зависимости от того, для соединения какого сечения проводов предназначена колодка.

Сфера применения колодок может быть самой разнообразной. Так, к примеру, такой соединитель просто незаменим при подключении люстры к коротким проводникам, которые выходят из потолка.

Очень удобен данный соединитель и при необходимости соединения перебитых в стене проводов, ведь, как правило, поврежденные проводники имеют недостаточную длину для того, чтобы соединить их каким-либо иным способом. Правда, здесь есть одно «но»:

Конечно, надежность соединения при помощи колодки определенно ниже, чем в случае соединения пайкой. Однако, такое соединение удобнее и требует гораздо меньше времени.

Неоспоримым преимуществом ее использования является также и возможность соединения алюминиевых и медных проводников. В таком случае, для исключения возможного окисления, под каждый зажимной винт пропускают по одному проводу, не допуская при этом непосредственного контакта жил друг с другом.

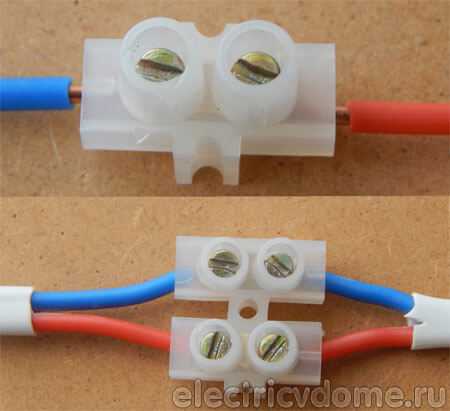

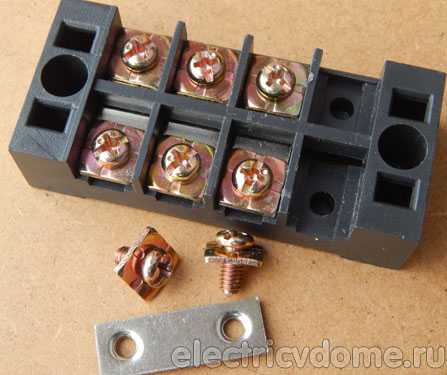

Соединение проводов клеммной колодкой

При выборе соединительной колодки прежде всего следует учитывать величину тока, который будет проходить через место соединения, а также требуемое количество монтажных клемм в гребенке.

Как правило, процесс соединения проводников не вызывает каких-либо затруднений даже у электриков-любителей.

Монтаж действительно очень прост: берете колодку с требуемым размером ячейки, отрезаете нужное количество секций, вставляете жилы внутрь клеммной ячейки и при помощи винтов зажимаете каждый из соединяемых проводников.

Затягивать винты фиксации жил следует с достаточно умеренным усилием. Естественно, предварительно с концов соединяемых проводников следует снять изоляцию (вполне достаточно снять около 5 мм изоляции), а саму поверхность токопроводящей жилы тщательно зачистить.

Большим преимуществом таких колодок является то, что в зависимости от условий монтажа каждый сегмент можно отрезать. Правда, здесь есть один нюанс: в такой колодке, я бы не рекомендовал зажимать алюминий. При затягивании алюминиевую жилу можно передавить самим винтом.

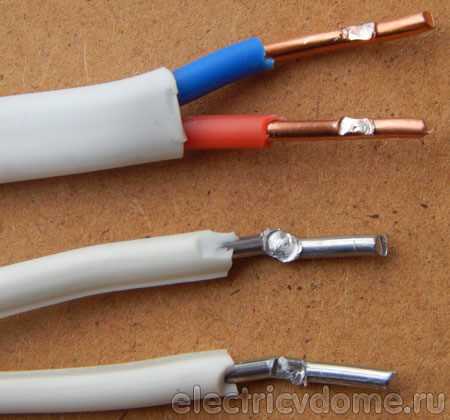

Если соединяются алюминиевые жилы, то винты необходимо затягивать с особой осторожностью. Обусловлено это тем, что, во-первых, алюминиевая жила может попросту переломиться, а, во-вторых, как известно, алюминий обладает определенной текучестью под воздействием значительного давления, что по истечению некоторого времени может привести к ухудшению или полному пропаданию контакта.

А это, в свою очередь, чревато перегревом проводника и его возгоранием. К слову, по нормативам, абсолютно все соединения, в которых есть алюминий, необходимо подтягивать с периодичностью раз в год.

Как соединять многожильные провода в колодке

Также обратим внимание, что недопустимо зажимать в такой колодке многожильные проводники. Многожильный провод, как и алюминиевый, можно передавить зажимным винтом.

Дело в том, что в соединительной колодке есть все то, что не очень «любит» многожильный провод – это и неровная поверхность зажимного винта, и точечное (неравномерное) давление, и вращательное движение.

Конечно, монтаж может получиться вполне приемлемым, но может и не получиться – и от проводника останется лишь очень небольшое количество жил.

Тонкие проволоки, из которых состоят такие жилы, быстро деформируются и повреждаются под действием прижимного винта колодки. В результате контакт получается ненадежным – соединение греется и оплавляется.

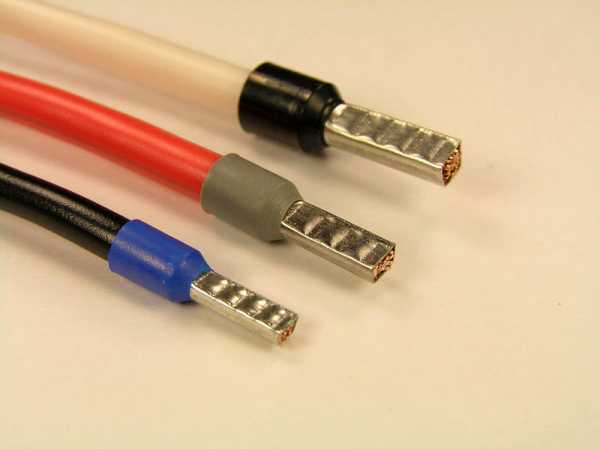

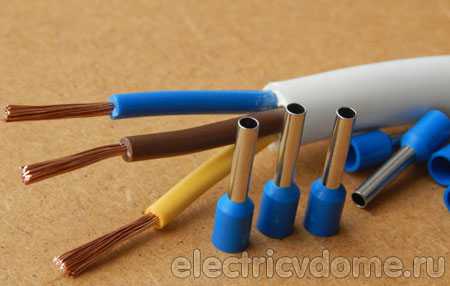

Лучшим решением данной проблемы является применение специальных наконечников для проводников. В бытовой электрике наиболее часто используются втулочные наконечники с пластиковыми манжетами, которые для удобства монтажа выполняются разных цветов.

Процесс монтажа наконечников выполняется в несколько этапов:

• 1. Конец проводника подравнивается при помощи кусачек (концы всех «проволочек» жилы должны быть одинаковой длины).
• 2. Производится зачистка изоляции в соответствии с длиной металлической гильзы наконечника.
• 3. Аккуратно формируется параллельность всех проволок (без скручивания). В случае, если проволоки скручены их аккуратно выпрямляют.
• 4. Надевается наконечник таким образом, чтобы пучок проволок выступал из гильзы примерно на 0,5-1 мм. При этом следят, чтобы манжета закрывала край изоляционного покрытия проводника.
• 5. Далее при помощи специальных пресс-клещей наконечник обжимается (в случае отсутствия этого инструмента обжим можно произвести с помощью обыкновенных пассатижей).
• 6. После этого проводник с установленным наконечником вставляется в клеммный соединитель и фиксируется прижимным винтом.

Колодки с крышкой для соединения проводов

Отдельно необходимо вспомнить о клеммных колодках, выполненных из высокопрочного черного пластика. Основное преимущество такого соединителя заключается в том, что в нем зажим проводника осуществляется пластиной, а не непосредственно винтом.

За счет такой конструкции можно надежно соединять не только алюминиевые, но и многожильные проводники. Кроме того, такие колодки отличаются и более высоким допустимым рабочим током (можно встретить колодки, рассчитанные на ток до 40А).

Единственный минус таких колодок – они не режутся и не разделяются.

Основным недостатком данного способа соединения проводов является то, что большая часть реализуемых клеммных колодок очень плохого качества – ненадежны и недолговечны.

Еще одна проблема в том, что отличить подделку от нормального соединителя крайне сложно и возможно только в процессе непосредственного монтажа.

Именно поэтому большинство действительно профессиональных электриков выбирают только клеммы для соединения проводов проверенных временем производителей, к примеру таких, как: «Верит», «Тридоник», «АВВ», «Легранд».

Похожие материалы на сайте:

Понравилась статья — сохрани на стену!

electricvdome.ru

Клеммники для соединения проводов: какие лучше использовать

На вопрос о том, какая неисправность электрической проводки наиболее встречаемая, большинство ответит, что это короткое замыкание. Однако на практике чаще всего встречается разрыв электрической цепи, который происходит в местах ее соединения вследствие ослабления контакта.

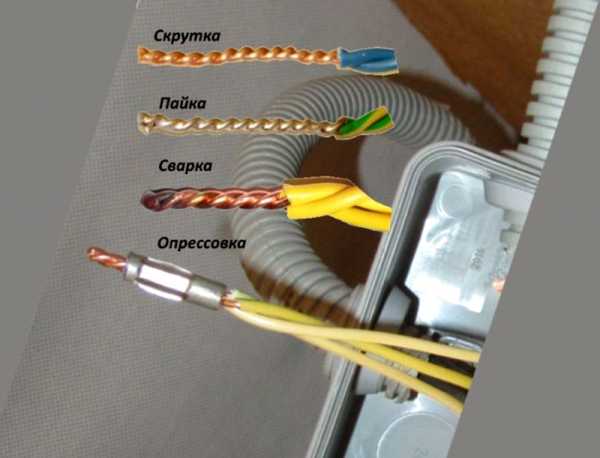

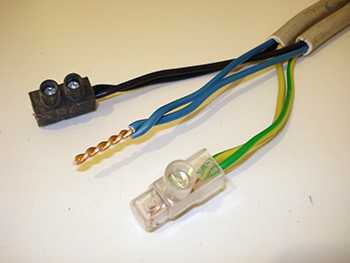

Варианты соединения проводов

Эти соединения производятся несколькими способами:

• механические скрутки проводов;
• коммутация проводников методом пайки или сварки;
• клеммники для соединения проводов.

Любое соединение должно удовлетворять ряду требований, обеспечивающих его надежность и безопасность:

• доступность для проверки и ремонта;
• достаточная механическую прочность;
• электрическое сопротивление не более 1,2 величины электрического сопротивления целого проводника;
• стабильность свойств на протяжении всего срока службы.

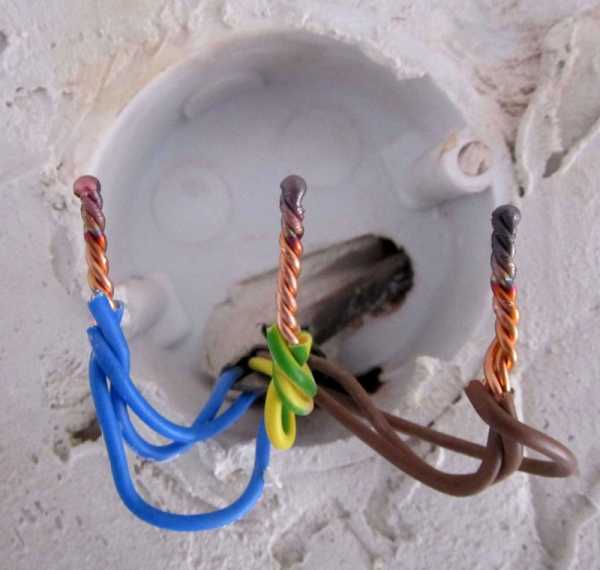

Скрутка проводов

Этот способ соединения уже не предусматривается Правилами устройства электроустановок, но еще очень широко встречается в практике, особенно в электропроводке старых домов. Вместо этого вида применяется коммутация изолирующими зажимами (СИЗ), представленное специальными колпачками с внутренней стальной пружиной. Эти колпачки навинчиваются на жгут из нескольких проводников, образуя их прочный механический и электрический контакт. Применяется только для проводников из однородных материалов.

Пайка или сварка

Данный способ соединения очень трудоемок, требует наличия специального оборудования и подготовки монтажника. Как правило, он встречается при монтаже слаботочных электрических систем и относится к виду неразъемных соединений. Применяется так же для проводов из однородных материалов.

Клеммники

Этот вариант коммутации удовлетворяет всем требованиям и является наименее трудоемким при монтаже, что сделало его наиболее применяемым в последние годы, особенно когда соответствующие материалы стали широкодоступны в торговой сети. Коммутация проводников с помощью клеммника применяется и для проводов, изготовленных из различных материалов.

Как соединить электрические провода? Читайте подробнее о способах соединения электрических проводов.
А также, как правильно соединять провода в распределительной коробке своими руками.

Клеммные соединения проводов

Соединения проводников с помощью клеммных зажимов позволяет избежать непосредственного контакта разнородных материалов проводов, таких как алюминий и медь, непосредственный контакт которых вызывает явление электрической коррозии, приводящей к быстрому окислению соединения. На данный момент существует три вида клеммных колодок:

• винтовые;
• пружинные;
• ножевые.

Клеммники, как правило, выполняются из латуни в виде сборок из двух и более клемм. Некоторые клеммники заполнены специальным гелем, предотвращающим коррозию соединяемых проводников. Номенклатура клеммников предусматривает их деление по диаметру соединяемых проводов, номинальному току и напряжению.

Клеммники Legrand

Винтовые клеммники применяются для электрических проводников различного диаметра и материала. Такой вид не применяется для соединения многопроволочных проводов, за исключением обжатых специальными латунными наконечниками. Не желателен контакт с помощью винтовых клеммников алюминиевых проводов вследствие их низкой механической прочности. Алюминий легко продавливается прижимным винтом вплоть до полного его повреждения.

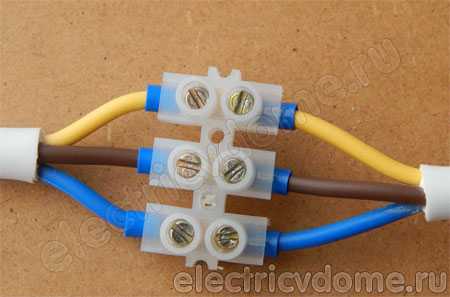

Винтовой клеммник, пример соединения проводов

Наиболее популярным производителем винтовых клеммников для соединения проводов является французская компания Legrand. Материалом для клеммников служит латунь, покрытая слоем никеля, что позволяет добиться надежного контакта в соединении и высоких токопроводящих свойств. Изолирующим материалом является полипропилен, имеющий рабочий диапазон температур от -25^ОС до +100^ОС и обладающий высокой стойкостью к воздействию открытого огня. Конструкция соединений обеспечивает стабильность рабочих характеристик на протяжении всего срока службы.

Популярность клеммников Legrand обусловлена рядом характеристик, отличающих клеммники для соединения проводов Legrand от аналогичных моделей других производителей:

• гарантированная высокая механическая прочность соединения;
• широкий ряд типоразмеров и возможность применения для соединения проводников сечением до 25 мм²;
• возможность коммутации как слаботочных, так и силовых цепей в помещениях бытового и производственного назначения
• различное цветовое исполнения изоляции клеммника Legrand, позволяющее обеспечить отличие проводов и соединений различных групп и различного назначения;
• многоуровневое тестирование продукции Legrand, обеспечивающее соответствие изделий сертифицируемым параметрам.

Надежность клеммников для соединения проводов Legrand может быть обеспечена только при правильном монтаже и эксплуатации:

• при соединении алюминиевого и медного провода необходимо исключить их касание внутри клеммника;
• при укладке соединения с помощью клеммника Legrand в коммутационную коробку необходимо обеспечить отсутствие механических нагрузок и напряжений, способных вызвать ослабление контакта;
• необходимо ежегодно проводить ревизию соединения и подтягивание винтового соединения до необходимого напряжения.

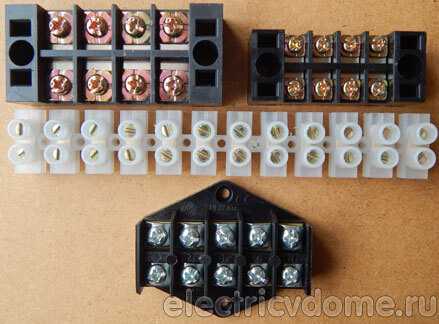

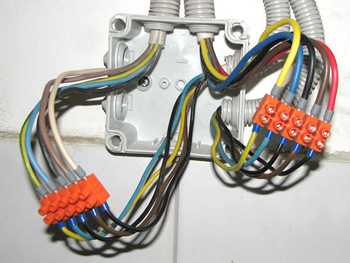

Винтовые клеммники в распредкоробке

Монтаж клеммников Legrand выполняется в следующем порядке:

1. Производится зачистка изоляции провода на длину, равную половине длины его металлической шины.
2. Вывинчивается прижимной винт и проводник устанавливается в отверстие клеммника.
3. Прижимной винт затягивается с усилием, обеспечивающим надежный контакт проводника и шины клеммника.

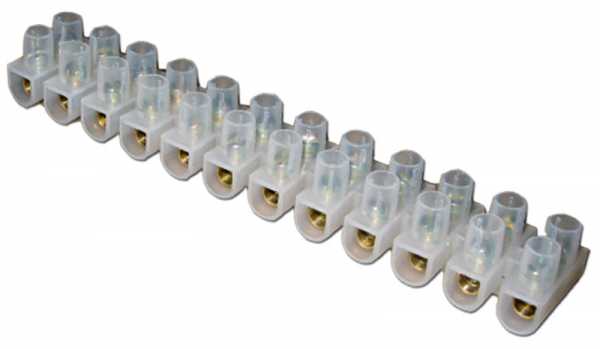

Клеммники Legrand выпускаются в виде блока из двенадцати винтовых клемм на номинальное напряжение 380 вольт и максимальный ток до 101 ампера, в зависимости от сечения коммутируемого провода. Необходимое количество используемых клемм легко отделяется от основного блока ножом.

Wago

Недостаток клеммников Legrand в части необходимости ежегодного обслуживания отсутствуют у клеммников немецкой электротехнической компании Wago. Пружинные безвинтовые клеммники Wago для соединения проводов обеспечивают надежное и необслуживаемое соединение проводников различного типа и диаметра.

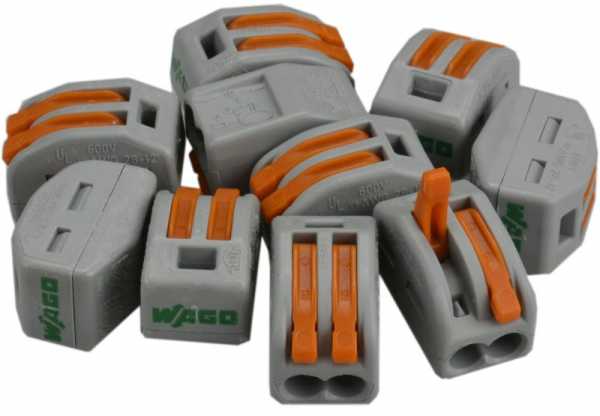

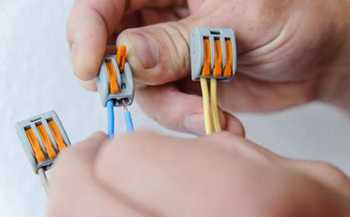

Самозажимная клемма Wago многоразового использования

Такая коммутация имеет ряд преимуществ относительно соединений других типов:

• устойчивость соединения к вибрациям;
• постоянное давление, оказываемое пружиной на соединяемые проводники, компенсирующее деформацию проводников и обеспечивающее постоянное электрическое сопротивление соединения;
• простой монтаж, не требующий применения специализированного инструмента;
• возможность не однократных переподключений без повреждения токопроводящей жилы;
• наличие доступа измерительного инструмента к токонесущей шине клеммника Wago.

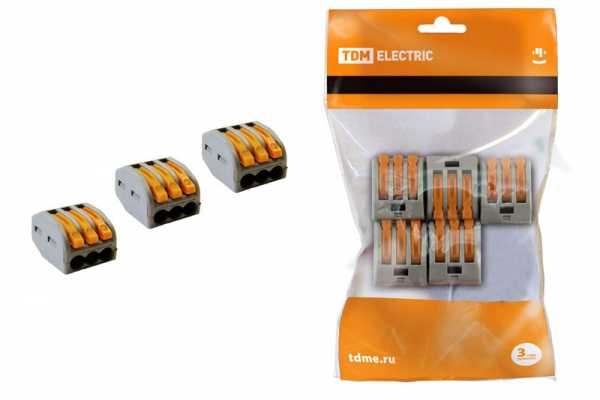

Клеммники для соединения проводов Wago изготавливаются из меди, обработанной лужением, что обеспечивает увеличенное пятно контакта, снижает электрическое сопротивление соединения и обеспечивает защиту от коррозии.

Дополнительно клеммники Wago могут заполняться специальной антикоррозионной смазкой.

Зажим проводника осуществляется с помощью плоской пружины сложной формы, изготовленной из стали и покрытой хромоникелевым сплавом. Изоляция токопроводящих элементов клеммных колодок Wago достигается изготовлением корпуса из поликарбоната или модифицированного полиамида, имеющих широкий диапазон рабочих температур, химическую стойкость к агрессивным материалам и атмосферным воздействиям.

Конструкция контактной группы Wago предусматривает два варианта:

• PUSH WIRE — данный вид соединения предназначен для неразъемных соединений. Высокая жесткость пружины не позволяет извлечь проводник без повреждения и препятствует монтажу многопроволочного провода без жесткого наконечника;
• CAGE CLAMP – используется для многократных коммутаций, в том числе и высоко гибких проводов.

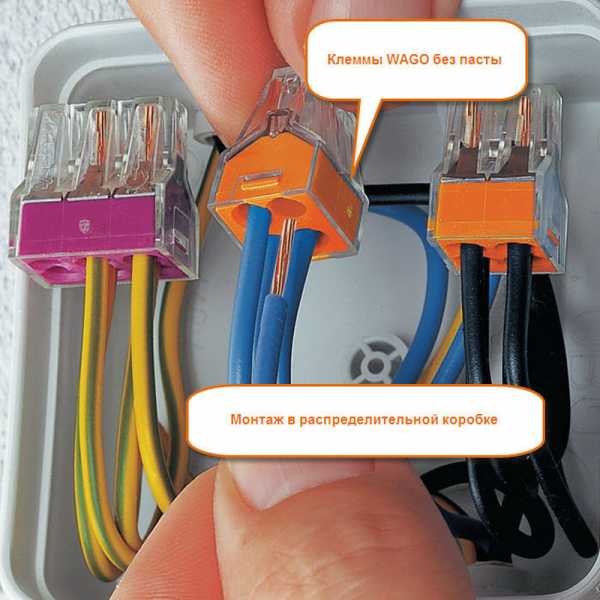

Монтаж клеммных соединений Wago заключается в выполнении трех простых операций:

1. Зачистка изоляции. Длина освобождаемого от изоляции провода измеряется по специальному углублению на корпусе клеммника Wago и составляет от 10 до 13 мм.
2. Установка проводника в клеммник. Более удобно эту операцию выполнять с помощью плоскогубцев.
3. Визуальная проверка глубины установки провода с помощью прозрачного корпуса.

Клеммники Wago выпускаются для соединения от 2-х до 8-и проводников диаметром от 0,5 до 4 мм². Номинальное напряжение составляет 220 вольт и максимальный ток 32 ампера, что соответствует характеристикам и нагрузкам бытовой сети жилого дома. Одним из условий долгого срока службы клеммников Wago является их правильный выбор в соответствии с характеристикой сети.

Ножевые

Коммутация проводов с помощью клеммника ножевого типа применяется в тех случаях, когда требованиями нормативных документов предусматривают монтаж цепи только неразрывной токопроводящей жилой. Такие требования предъявляются к цепям защитного заземления и зануления.

Монтаж таких клеммников производится без зачистки провода от изоляции путем вставки соединяемых проводов в клеммник и его обжатия до фиксации. При этом ножевидные контакты прорезают изоляцию проводников и обеспечивают их надежный контакт.

Подобные клеммники выпускаются компаниями Legrand, Klemsan, 3M на напряжение 220 вольт и максимальные токи в зависимости от сечения соединяемых проводов.

Рекомендации по коммутации проводов

Хороший контакт зависит не только от качества применяемых клеммников, но и правильного осуществления подготовительных операций:

• зачистку проводов необходимо выполнять с помощью специального инструмента, обеспечивающего зачистку без повреждения токоведущей жилы;
• обязательно снять с поверхности провода оксидную пленку;
• для обжатия многопроволочных проводов, гильза должна быть подобрана максимально точно;
• провод в клемму должен заводиться вплоть до начала изоляционного слоя;
• обязательно проверить прочность соединения путем вытягивания проводов из клеммника;
• для удобства монтажа и исключения механических нагрузок на клеммник обязательно наличие запаса длины провода;

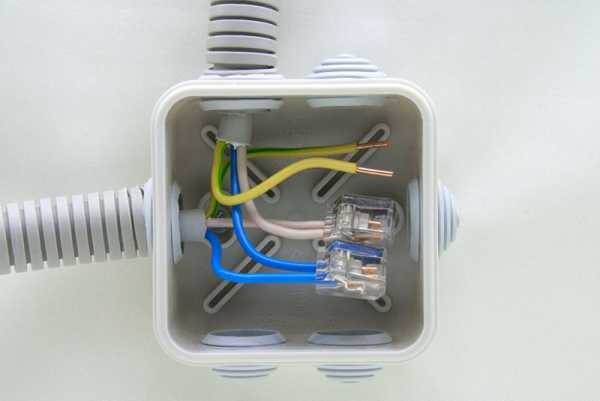

• клеммники в распределительной коробке должны быть максимально удалены друг от друга для исключения короткого замыкания в случае их нагрева.

Коммутация проводов – одна из простейших операций при монтаже электрических сетей. Однако от его правильного выполнения зависит не только работа самой электрической сети, но и стабильное функционирование различных электрических систем и оборудования. Именно надежная коммутация обеспечивает стабильность характеристик электрической сети, которые влияют на бесперебойную работу электрических приборов.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

sarstroyka.ru
