Аккумуляторы для солнечных батарей: разновидности, какой выбрать

Каждому хотелось бы обеспечить свое жилище электричеством, выбирая наиболее экономный и экологический вариант. Поэтому современный хозяин стал уделять больше внимания этому вопросу, рассматривая альтернативные источники энергии. Использование солнечной энергии становится все более популярным среди потребителей. Аккумуляторы для солнечных батарей, которые так необходимы в системе энергоснабжения, являются темой нашей статьи. Вы найдете подробную информацию о том, как создать систему из аккумуляторов, каких типов они бывают и чем следует руководствоваться при выборе такого прибора.

Для снабжения электричеством частного дома сооружается целая система солнечных электростанций, для которых аккумуляторы нужны, чтобы накапливать энергию в пасмурную погоду, ночью или в условиях низких температур, когда нет возможности использовать солнечные батареи. Также эти устройства помогают продлить срок службы всей системы. Объединив их в своеобразный блок, вы увеличите количество накапливаемой энергии. Выбор соответствующих аккумуляторных батарей (АКБ) позволит установить максимальный КПД электростанции.

Создание системы аккумуляторов

Создание системы аккумуляторов способно решить такую проблему как недостаток энергии. Емкость одного аккумулятора может оказаться слишком малой для обслуживания всего дома. Важно учитывать, что это возможно только при наличии достаточного количества солнечных панелей, которые смогут обеспечить вас электроэнергией, необходимой для потребления.

Объединить АКБ в блок можно такими способами:

• параллельно;
• последовательно;
• сочетанием этих способов.

Схема подключения создается в соответствии с необходимыми показателями напряжения и мощности на выходе. Аккумуляторы для солнечных батарей устанавливают с учетом параметров эксплуатации, указанных в инструкции устройств, чтобы добиться максимального КПД и обеспечить наиболее длительный срок службы.

Приборы следует располагать на небольшом расстоянии друг от друга, беря во внимание схему их подключения. При размещении также нужно учитывать немалый вес изделий, который варьируется в зависимости от типа материала и емкости АКБ.

Особенности функционирования

Нужно очень тщательно выбирать схему подключения аккумуляторов. В некоторых случаях неудачно подобранная схема может спровоцировать дисбаланс приборов относительно уровней заряда. Это может значительно снизить их срок эксплуатации. Объединение аккумуляторов требует дополнительных приборов, таких как контроллер и инвертор.

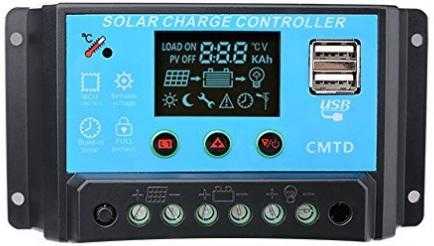

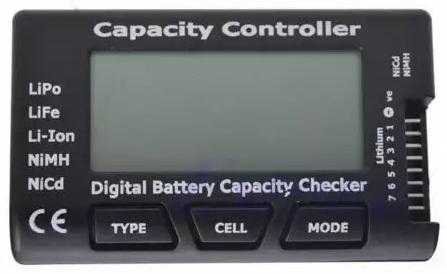

Контроллер следит за уровнем заряда аккумулятора. При создании блока АКБ для выравнивания уровня заряда устанавливаются перемычки. Помимо этих элементов, для равномерных циклов зарядки и разрядки лучше всего использовать одинаковые модели аккумуляторов одного производителя.

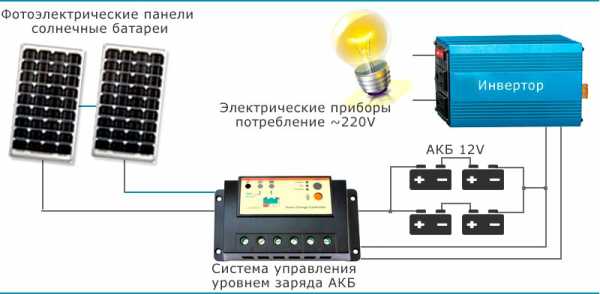

Энергия Солнца с помощью панелей проходит процесс преобразования в ток постоянного значения. Электроприборы же потребляют мощность разной величины. Инвертор предназначен переводить постоянное значение тока в меняющуюся величину, чтобы обеспечить полноценное функционирование всех электрических приборов.

Типы аккумуляторов

Существует огромное разнообразие аккумуляторов, которые можно использовать для солнечной батареи. Принцип работы АКБ зависит от материалов изделия и типа его конструкции. Из представленных на рынке вариантов мы остановимся лишь на нескольких и опишем каждый из них.

Список представляем ниже:

1. Гелевые.
2. Щелочные.
3. Литиевые.
4. Свинцово-кислотные.

Помимо этих основных видов, мы опишем аккумуляторы AGM, OPzS, заливные никель-кадмиевые, а также те, которые предназначены для автомобилей.

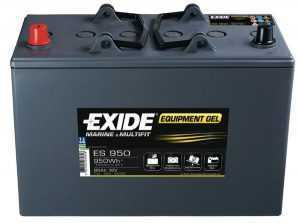

Гелевые

Этот вид получил свое название по причине того, что электролит этих аккумуляторов содержится в небольшом объеме и представляет собой вещество гелеобразной консистенции. При этом он не растекается благодаря прослойкам из стекловолокна.

Аккумуляторы этого типа отличаются длительным сроком службы, который обусловлен большим количеством циклов перезарядки. Подобное устройство обладает стойкостью к механическим повреждениям. Незначительные деформации корпуса не повлияют на его работу.

АКБ этого типа может работать в условиях низких температур, доходящих до – 50 °C, сохраняя при этом объем емкости. Свойства прибора полностью сохраняются в отключенном режиме при длительном хранении.

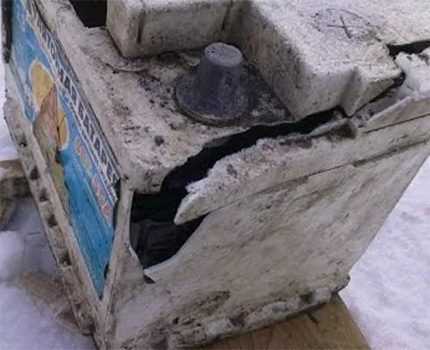

Главное учитывать то, что при долгой работе под воздействием низких температур прибор следует утеплять. Очень важно следить за уровнем заряда. При его максимальном значении существует риск, что прибор может взорваться. Также аккумуляторы на основе геля обладают высокой чувствительностью к колебаниям напряжения.

Щелочные

Электролит устройств этого вида содержится в небольшом объеме. Это объясняется тем, что конечные вещества электрохимических реакций не растворяются в электролите и между собой не взаимодействуют.

Щелочные аккумуляторы, по-другому алкалиновые, характеризуются длительным сроком эксплуатации, а также отсутствием чувствительности к колебаниям напряжений. В отличие от устройств на основе геля, могут использоваться при низких температурах длительное время.

На хранение устройство следует отправлять полностью разряженным, чтобы избежать потери объема емкости при последующей зарядке. Также этот фактор может негативно отразиться на работе всей системы солнечной электростанции.

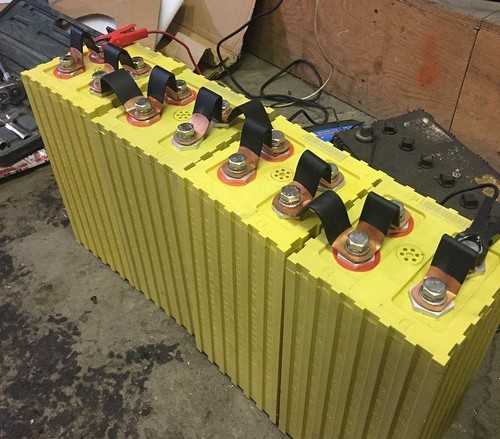

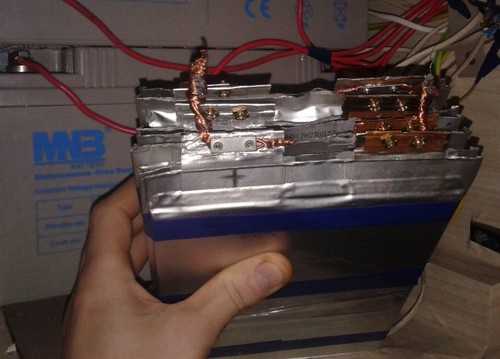

Литиевые

Принцип действия подобных устройств заключается во взаимодействии ионов лития с молекулами металлов, которые являются дополнительными компонентами.

Литиевые приборы обладают способностью быстро заряжаться, имея при этом большой объем емкости. АКБ этого типа являются малогабаритными устройствами с небольшим весом.

Литиевые аккумуляторы имеют высокую себестоимость. По этой причине их редко используют для оборудования солнечной электростанции. Срок эксплуатации почти вдвое меньше, чем у приборов на основе геля.

Также этот срок в разы снижается, если уровень заряда будет превышать 45%. Именно этот предел является максимально эффективным и не позволяет объему емкости уменьшаться.

Эти аккумуляторные батареи работают с напряжениями узкого диапазона. Одним из основных недостатков устройств является постепенное уменьшение объема емкости, которое не зависит от соблюдения правил эксплуатации.

Свинцово-кислотные

Устройство имеет несколько отсеков с электролитом в состоянии водяного раствора. В это вещество помещаются электроды из свинца с примесью других химических элементов.

Благодаря примеси различных компонентов, прибор становится устойчивым к процессу коррозии.

Следует отметить, что такие аккумуляторы имеют весьма непродолжительный срок службы, что объясняется быстрой разрядкой.

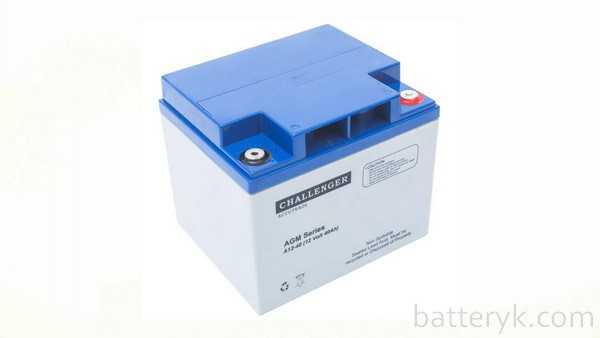

Аккумуляторы AGM

Эти устройства относятся к виду свинцово-кислотных, но они отличаются тем, что внутри находится материал из стекловолокна, пропитанный электролитом.

Так как кислота заполняет поры материалы, это способствует устойчивости к ее утечке с последующим нарушением работы от незначительных механических повреждений. Из этого следует, что размещать аккумулятор можно в любом положении. Помимо вышеописанного, эти АКБ имеют большой объем емкости, отличаются продолжительным сроком эксплуатации и имеют достаточный ресурс циклов «заряда-разряда».

Приборы чувствительны к току большого значения. Несоблюдение правил эксплуатации может привести к вздутию корпуса.

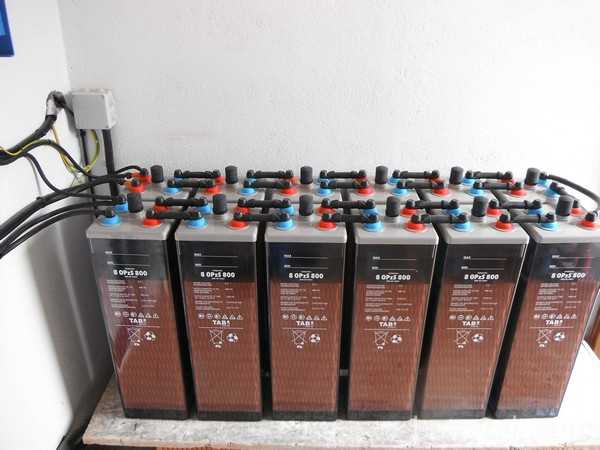

Аккумуляторы OPzS

Аккумуляторы данного типа относятся к свинцово-кислотным, но отличаются особенностью форм электродов. Положительный электрод имеет форму трубки, а отрицательный является утолщенным.

Такое строение позволило увеличить ресурс циклов «заряда-разряда». Благодаря наличию фильтров появилась возможность контролировать расход кислоты. Устройство имеет длительный срок эксплуатации. Не требует особых мер в обслуживании. Особым преимуществом использования является низкий показатель саморазрядов.

По причине высокой цены, которая автоматически увеличивает стоимость и окупаемость всей солнечной электростанции, их используют крайне редко.

Заливные никель-кадмиевые

Эти устройства относятся к аккумуляторам щелочного типа. Название характеризует принцип их обслуживания, то есть, существует необходимость в заливке их корпуса.

В отличие от аккумуляторов на основе геля, они являются более безопасными в использовании. Также следует отметить весьма доступную цену. Батареи этого типа хорошо справляются с высокими показателями мощности. Их основным преимуществом можно выделить большой ресурс циклов «заряда-разряда», который может сравниться с показателем гелевых аккумуляторов.

Среди недостатков стоит отметить короткий срок службы, который определяется большим показателем саморазряда прибора. Помимо этого, период эксплуатации сокращает и максимальный уровень зарядки.

Автомобильные аккумуляторы

Хорошими, в плане затрат, являются аккумуляторы, предназначенные для автомобилей. Их очень часто используют те, кто проектирует систему солнечной электростанции самостоятельно. Цена аккумуляторов автоматически снижает стоимость системы в несколько раз.

Проблема лишь в том, что автомобильные аккумуляторы рассчитаны на немного другой режим работы. Как результат, их приходится очень часто менять в связи с высоким показателем изнашиваемости и последующей поломкой. Поэтому такие устройства можно использовать только под небольшую мощность солнечных панелей и лишь короткий период времени.

Критерии выбора аккумулятора для солнечных батарей

Каждый, кто имеет цель обеспечить дом электроэнергией с помощью солнечных батарей, задается вопросом, какие аккумуляторы являются наилучшим и наиболее подходящим вариантом для создания солнечной электростанции. Мы поможем определить, какой аккумулятор выбрать в этом случае.

При выборе модели батареи необходимо руководствоваться соотношением указанных характеристик к условиям использования. Параметры, на которые следует обращать внимание при покупке, описаны ниже.

1. Ресурс циклов «заряда-разряда». Эта характеристика позволяет предположить приблизительный срок эксплуатации батареи.
2. Показатель скорости процесса зарядки и разряда. Этот показатель также влияет на период службы устройства.
3. Показатель саморазряда устройства. Это также влияет на изнашиваемость аккумулятора.
4. Объем емкости аккумулятора. Данный параметр помогает определить мощность, с которой может работать прибор.
5. Максимальное значение тока при заряде и разряде. Значение при заряде определяет, какой ток может принять прибор. Значение при разряде определяет, какой ток может отдать устройство без ущерба для функционирования.
6. Вес и габариты устройства. Эти параметры необходимы, чтобы составить схему подключения аккумуляторов, а также определить их местоположение.
7. Условия использования АКБ. Это следует учитывать по причине того, что разные модели работают при разных температурных режимах.
8. Обслуживание. В инструкции должно быть указано, каких мер по обслуживанию требует каждая конкретная модель. Но это не является основным параметром, который может повлиять на ваш выбор.

Для полноценного функционирования солнечной электростанции следует учитывать технические характеристики всех составляющих этой системы. Надеемся, что вышеизложенная информация поможет вам выбрать подходящий аккумулятор для системы энергоснабжения с помощью солнечной энергии.

batteryk.com

виды, правила выбора и эксплуатации

Аккумуляторная батарея является накопителем энергии, вырабатываемой солнечной электростанцией при работе в дневное время и обеспечивает потребителей электроэнергией в ночное время.

Кроме этого, аккумуляторная батарея при возникновении максимальных нагрузок подпитывает систему электроснабжения, тем самым помогая солнечным батареям справляться с обеспечением потребителей в пиковые моменты и при пасмурной погоде, когда энергии солнца не достаточно для нормального электроснабжения объекта.

Виды аккумуляторов для солнечных батарей

Содержание статьи

В настоящей момент разработаны и выпускаются различные по конструкции, принципу действия и условиям работы аккумуляторные батареи (АКБ), поэтому всегда есть возможность выбрать интересующую модель по предъявляемым к ней требованиям. Рассмотрим существующие виды АКБ, используемые в составе солнечных электростанций.

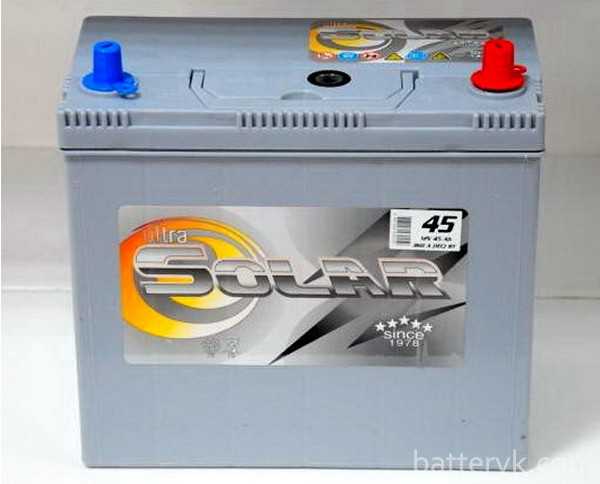

Автомобильные аккумуляторы (WET)

Как правило, аккумуляторы данного вида используют при самостоятельной разработке систем независимого
автономного электроснабжения, для солнечных батарей небольшой мощности и непродолжительного времени использования. Использование АКБ данного вида значительно снижает стоимость всей создаваемой системы электроснабжения. Однако, в связи с режимом работы, который отличается от режима при запуске автомобильного двигателя, при работе в данной системе автомобильные аккумуляторы изнашиваются и выходят из строя, часто подлежат замене.

Аккумуляторы AGM и GEL

Суть работы аккумуляторов данного вида аналогичен автомобильным аккумуляторам с разницей лишь в том, что электролитное вещество пребывает в связанном состоянии. В AGM устройствах электролит помещён в стекловолокно, оно пропитано электролитным составом. В GEL устройствах электролит (серная кислота) помещается в гелеобразном виде.

Аккумуляторные батареи представленного вида широко используются в системах электростанций, работающих на энергии солнца, так как режим их работы связан с небольшим разрядным током и в продолжительный период времени, такой режим для устройств этого видане критичен.

Также АКБ данного типа не боятся глубокого разряда и выдерживают многократное повторение режимов «заряд-разряд». Единственный минус, при использовании подобных аккумуляторов, это их чувствительность к условиям зарядки, перезаряд может вызвать непоправимые последствия в работе АКБ.

Стоимость AGM и GEL аккумуляторов выше, чем у автомобильных.

Аккумуляторы OPzS

Аккумуляторы данного вида работают на том же принципе, что и приведенные выше (свинцово-кислотные), с той лишь разницей, что анод (положительный полюс) выполнен трубчатым и именно эта особенность АКБ, позволяет увеличить количество циклов «заряд-разряд» без нарушения функционирования аккумулятора. OPzS-аккумуляторы не требуют специального обслуживания, они успешно эксплуатируются длительное время. Единственный неприятный момент – сравнительно высокая цена.

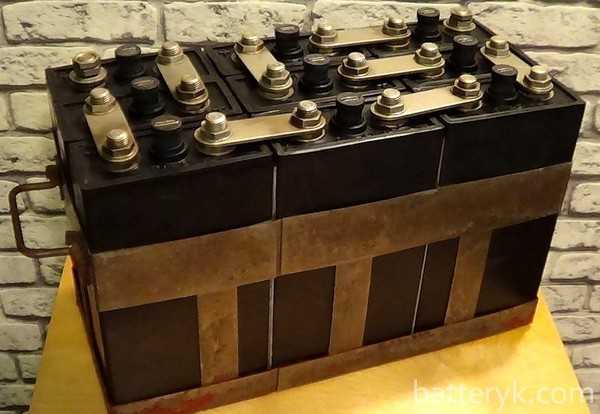

Щелочные аккумуляторы

Положительным качеством АКБ данного вида является способность переносить глубокий разряд токами разной величины.

К отрицательным качествам можно отнести большие размеры и наличие эффекта памяти, который обусловлен тем, что в случае неполного разряда при последующей зарядке аккумулятор теряет часть своей ёмкости.

В случае использования подобных аккумуляторов в системах солнечных электростанций периодически будут возникать ситуации, когда разряд АКБ будет неполным, вследствие чего аккумуляторы потеряют часть своей ёмкости, что в конечном счете неблагоприятно отразится на работе системы в целом.

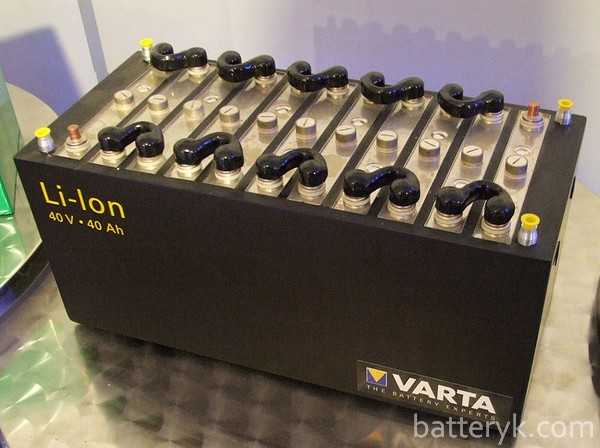

Литиевые АКБ

Литиевые аккумуляторы применяются во многих отраслях и производствах, в том числе в альтернативной энергетике.
В связи с высокой стоимостью устройств, широкого распространения в системах солнечных электростанции аккумуляторы данного вида не получили, т. к. это значительно повышает стоимость всей системы и ее окупаемость.

К положительным свойствам литиевых АКБ можно отнести высокую энергоемкость, небольшие габариты, способность выдерживать глубокий разряд и способность к быстрому заряду.

Рассмотрим некоторые виды технологий, используемых при изготовлении аккумуляторных батарей.

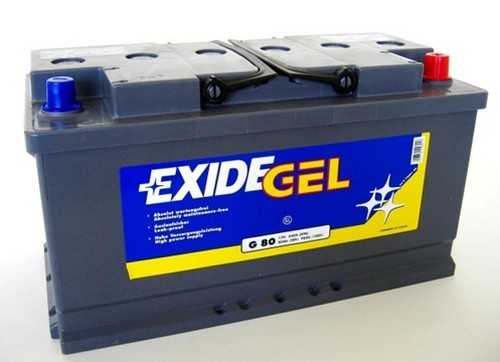

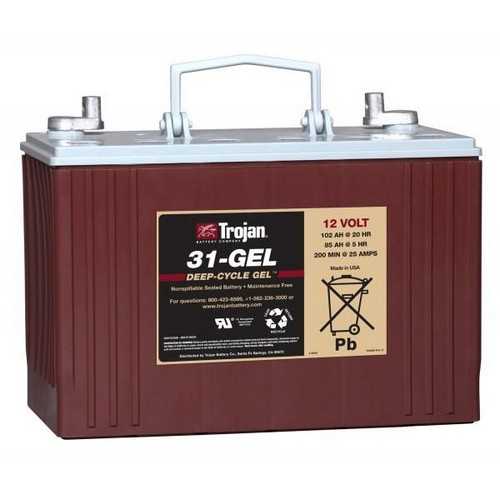

Технологии GEL

В принципе действия аккумуляторной батареи подобного типа заложена суть работы кислотного аккумулятора. Различие наблюдается в том, что посредством добавления химических элементов (двуокиси кремния), электролит переведён в желеобразное (гелевое) состояние.

К преимуществам этой технологии можно отнести:

• Не требуется дополнительное обслуживание;
• При пробое корпуса электролит не вытекает;
• При зарядке отсутствует выброс ядовитых паров;
• Значительный циклический ресурс.

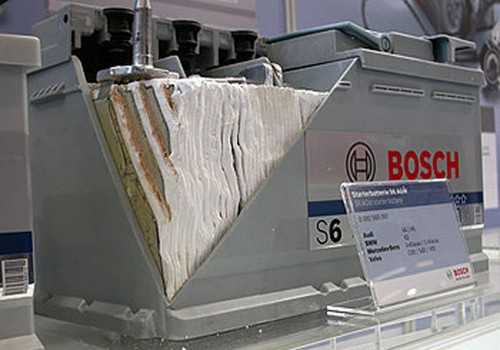

Технологии AGM

Принцип действия также аналогичен действию обычных кислотных аккумуляторов, отличие в том, что электролит находится в специальных пропитанных материалах (матах из стекловолокна).

К преимуществам данной технологии можно отнести:

• Возможность увеличить емкость АКБ;
• Способность работать в любом положении в пространстве, в любом помещении и с любыми системами;
• Способность выдерживать значительное количество циклов «заряд-разряд»;
• Устойчивость к глубокому разряду;
• Значительный срок службы АКБ, который может достигать 10 лет.

Технология литий (Li)

В основу данной технологии положено применение ионов лития, которые взаимодействуют с молекулами дополнительных металлов. В качестве дополнительных металлов применяются: Литий кобальт оксид (LiCoO2), Литий оксид марганца (LiMn2O4 LMO), Литий-Никель-Марганец-Кобальт оксид (LiNiMnCoO2 или NMC), Литий-железо-фосфатный (LiFePO4), Литий-Никель-Кобальт-Оксид Алюминия (LiNiCoAlO2), Литий-Титанат (Li4Ti5O12).

К преимуществам данной технологии можно отнести:

• АКБ, изготовленные по данной технологии имеют меньший вес;
• Обладают способностью сохранять продолжительное время накопленный заряд;
• Обладают способностью выдерживать большое количество циклов «заряд-разряд».

Основные технические характеристики и правила выбора

Для того чтобы правильно выбрать аккумуляторную батарею для солнечных батарей, необходимо вернуться к требованиям, которые к ним предъявляются при работе в такой системе, это:

1. АКБ должны выдерживать большое количество циклов «заряд-разряд»;
2. АКБ должны быть способны заряжаться большим током заряда;
3. АКБ должны иметь низкий саморазряд;
4. Быть простыми в обслуживании;
5. Быть универсальными в отношении условий окружающей среды (способность работать при низких и высоких температурах).

При выборе аккумуляторных батарей для гелиосистем обязательно обращают внимание на важные технические параметры, которые служат критериями выбора того либо иного устройства, это:

• Емкость АКБ;
• Скорость заряда и разряда;
• Габаритные размеры и масса АКБ;
• Условия эксплуатации;
• Срок эксплуатации.

Расчёт и выбор аккумулятора

Для того чтобы рассчитать необходимую ёмкость аккумуляторной батареи необходимо знать мощность подключаемых потребителей и время предполагаемой работы АКБ, для обеспечения потребителей электроэнергией.

Это выражается формулой:

Емкость АКБ = 100 × время × мощность нагрузки

После того, как определена необходимая мощность АКБ, следует рассчитать количество аккумуляторов для обеспечения нормальной работы солнечной электростанции. Для этого полученную общую емкость АКБ необходимо разделить на емкость одного аккумулятора.

Для того чтобы определить время, которое АКБ сможет обеспечивать потребителей электрической энергией, можно воспользоваться следующей формулой:

Время=суммарная ёмкость АКБ × напряжение АКБ × (КПД инвертора/мощность нагрузки)

Когда произведен расчет необходимого количества аккумуляторных батарей, выбран их тип и ёмкость, следует выбрать страну производителя и фирму, выпускающую выбранный тип АКБ.

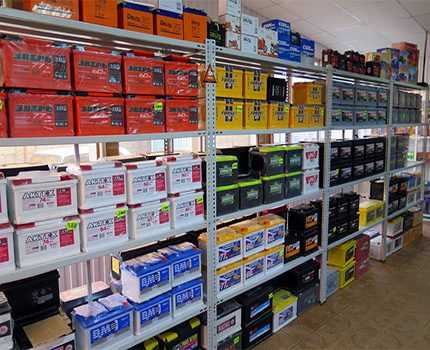

На российском рынке аккумуляторные батареи представлены как отечественного, так и зарубежного производства, поэтому в данном вопросе советовать сложно, каждый делает свой выбор индивидуально, в зависимости от места проживания, материального достатка и личных предпочтений.

Правила эксплуатации

При эксплуатации аккумуляторных батарей, как впрочем и любого технического устройства, необходимо соблюдать правила. В случае использования АКБ в системах солнечных станций, правила эксплуатации определены характером работы подобных систем и выражены в требованиях предъявляемым к аккумуляторам, о чем написано выше.

В связи с большой электрической нагрузкой, которую как правило подключают к системам энергоснабжения, приходится включать в работу несколько аккумуляторных батарей, объединённых в единую группу. Делается это для увеличения общей емкости и для увеличения напряжения на выходе либо для достижения обеих задач.

Используется три схемы включения группы аккумуляторов:

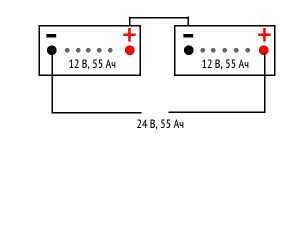

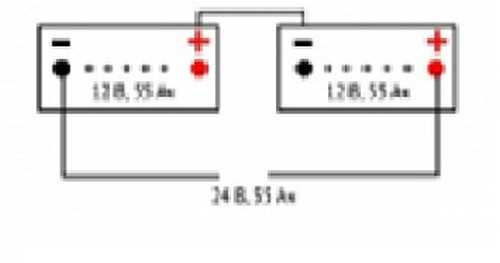

Последовательно. При таком включении емкость группы будет равна ёмкости одного аккумулятора, а
напряжение будет отражено в сумме напряжений всех АКБ группы.

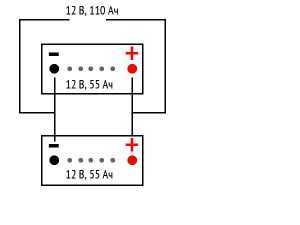

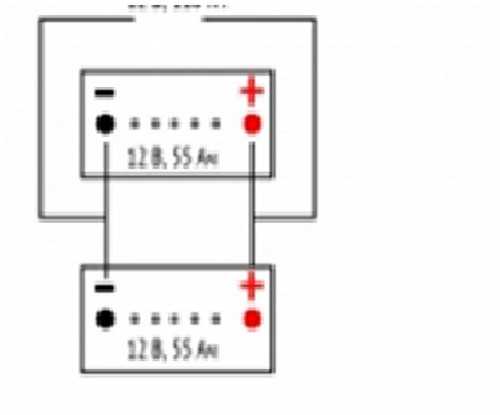

Параллельно. При таком включении напряжение неизменно и равно номинальному напряжению одного аккумулятора, а емкость группы определяется как сумма емкостей включенных АКБ;

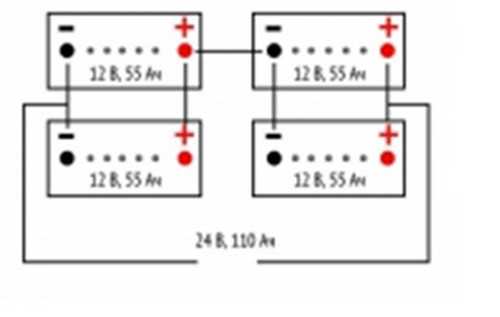

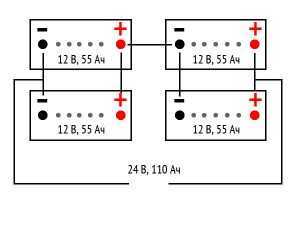

Комбинировано. При данной схеме включения используется последовательное и параллельное включение АКБ.

При объединении аккумуляторов в группы следует помнить, что в одной группе следует использовать АКБ:

1. Одного вида;
2. Одной емкости;
3. Одного номинального напряжения.

Желательно, чтобы аккумуляторы были одинакового времени эксплуатации и фирмы производителя.

alter220.ru

Аккумуляторы для солнечных батарей: гелевые, свинцово-кислотные и др

Системы альтернативной энергетики все чаще используют при обеспечении жилых домов электричеством. Так как режимы генерации и потребления электроэнергии различаются, то необходимо обеспечит ее накопление для последующей отдачи. Согласны?

Для того чтобы использовать энергию в требующийся хозяину отрезок времени, в схему включают аккумуляторы для солнечных батарей. Мы расскажем, как грамотно подобрать устройства, предназначенные для работы в циклах зарядки и разрядки. Наши рекомендации помогут выбрать оптимальную модель.

Содержание статьи:

Аккумуляторы в системе бытовой гелеоэнергетики

Понимание способов и нюансов использования аккумуляторов при обеспечении объекта электроэнергией от солнечных батарей позволит осуществить правильный выбор устройств и обеспечит максимальный КПД системы. Поэтому необходимо знать о способах создания аккумуляторного массива (блока) и правила расчета основных характеристик.

Способ объединения устройств в единый массив

Жилые и промышленные объекты потребляют электрическую нагрузку, превышающую возможности одного аккумулятора. В том случае, если система солнечной энергетики рассчитана на большое количество электроприборов, необходимо создание массива аккумуляторных батарей по примеру подобного объединения .

Подключение аккумуляторов в единый массив хранения электроэнергии можно выполнить параллельным, последовательным или смешанным способом. Выбор зависит от необходимых выходных показателей мощности и напряжения.

В зависимости от способа подключения аккумуляторов между собой можно добиться различных значений выходного напряжения, однако не следует создавать очень сложных схем во избежание образования уравнивающих током между устройствами в массиве

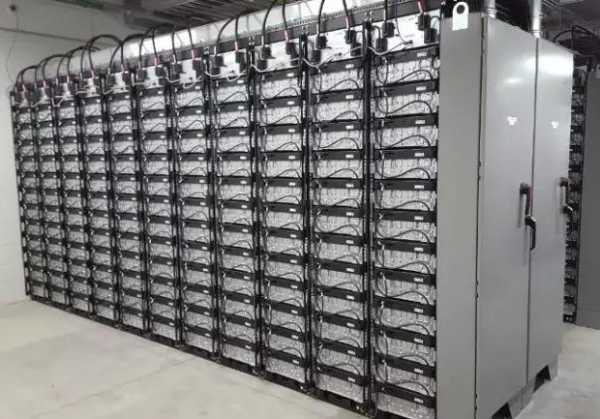

Аккумуляторные батареи размещают в доме или ином строении для обеспечения значения температуры окружающего воздуха в диапазоне от 10 до 25 градусов Цельсия выше нуля и предотвращения попадания на них воды. Это значительно продлевает срок службы устройств и уменьшает потери электроэнергии.

Современные технологии производства аккумуляторных батарей, предназначенных для размещения в жилых строениях, предусматривают повышенные меры экологической безопасности. Поэтому предпринимать каких либо специальных мер по интенсивной вентиляции помещения нет необходимости. Однако располагать их в жилых комнатах все же не следует.

Так как аккумуляторы имеют значительный вес (прибор на 12 Вольт и 200 Ач весит около 70 кг), то их надо размещать на полу или прочных и надежно закрепленных стеллажах.

Необходимо предотвратить вероятность падения аккумуляторов с высоты, так как в этом случае они выйдут из строя, а системы с жидким электролитом к тому же опасны для здоровья человека при их разгерметизации.

С увеличением длины силового кабеля возрастает электрическое сопротивление, что приводит к уменьшению КПД системы. Поэтому практикуют размещение аккумуляторов вплотную друг к другу, чтобы минимизировать общую протяженность проводов.

Стеллаж для аккумуляторных батарей должен выдерживать большой вес. Так, блок из восьми двухсотамперных аккумуляторов весит больше чем пол тонны

Особенности функционирования системы

При параллельном и комбинированном последовательно-параллельном соединении аккумуляторов в единый массив возможна разбалансировка устройств по уровню заряда. Это приводит к тому, что устройство будет функционировать не в полном цикле, а значит, его ресурс будет выработан быстрее.

Система получения электроэнергии от солнца всегда снабжена , который управляет зарядом аккумулятора. В случае создания массива батарей дополнительно необходима установка выравнивающих заряд перемычек.

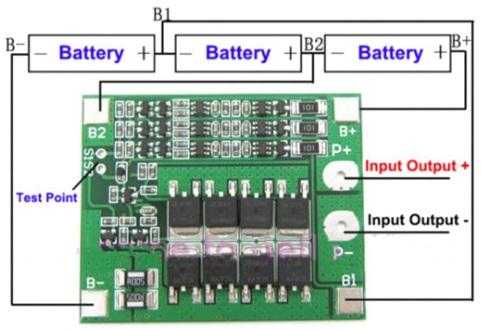

Во избежание проблем неравномерной зарядки и разрядки объединенных в единый массив аккумуляторов необходимо использовать устройства одной модели, а еще лучше – одной партии. Это правило актуально не только для систем солнечной энергетики.

Сейчас практически все жилье можно обеспечить приборами, работающими от сети в 12 или 24 Вольта, в том числе холодильниками, телевизорами и т.д. Однако разводка с таким напряжением по всему дому не имеет смысла, так как мощность тока будет очень велика.

Значит, при реализации такой задумки необходим дорогой кабель с большим сечением жил и будут велики потери от электрического сопротивления.

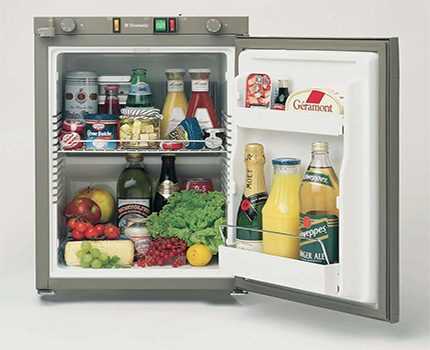

Практически для всей бытовой техники существуют модели, работающие от 12-вольтовой сети постоянного тока. Если разводка электрического кабеля не слишком длинная, то можно использовать систему с низким напряжением

Поэтому в непосредственной близости от аккумуляторных батарей устанавливают – устройство для преобразования электрического напряжения.

Кроме того, реальное выходящее напряжение от аккумуляторного блока может несколько отличаться от заявленного. Так, полностью заряженные популярные для использования в гелевые аккумуляторы выдают напряжение 13-13,5 Вольта, поэтому инвертор выполняет функции стабилизатора.

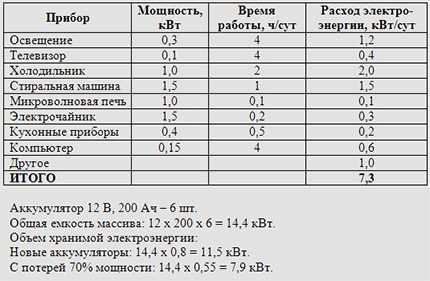

Расчет необходимой емкости батарей

Емкость аккумуляторных батарей рассчитывают, исходя из предполагаемого периода автономной работы без подзарядки и суммарной мощности потребления электроприборов.

Среднюю по временному интервалу мощность электроприбора можно рассчитать следующим образом:

P = P₁ * (T₁ / T₂),

Где:

• P₁ – паспортная мощность прибора;
• T₁ – время работы прибора;
• T₂ – общее расчетное время.

Практически на всей территории России существуют длительные периоды, когда не будут работать по причине плохой погоды.

Устанавливать большие массивы аккумуляторов для их полной загруженности всего несколько раз в год нерентабельно. Поэтому к выбору интервала времени в течение которого устройства будут работать только на разряд необходимо подойти исходя из среднестатистического значения.

Количество генерируемой солнечными панелями энергии зависит от плотности облаков. Если пасмурная погода в регионе не редкость, то недостаток входящей мощности необходимо учитывать при расчете объема аккумуляторного блока

Если планируют использовать накопленную энергию в течение суток, например, в , то лучше принять за расчет чуть больший интервал, такой как 30 часов.

В случае длительного периода, когда нет возможности использовать солнечные батареи, необходимо применить другую систему получения электроэнергии, основанную, например, на дизель- или газогенераторе.

Заряженный на 100% аккумулятор может до своей полной разрядки выдать мощность, которую можно рассчитать по формуле:

P = U x I

Где:

• U – напряжение;
• I – сила тока.

Так, один аккумулятор с параметрами напряжения 12 вольт и силы тока 200 ампер, может сгенерировать 2400 ватт (2,4 кВт). Для расчета суммарной мощности нескольких аккумуляторов, необходимо сложить значения, полученные для каждого из них.

В продаже есть аккумуляторы с большим показателем мощности, но они стоят дорого. Иногда намного дешевле приобрести несколько обыкновенных устройств в комплекте с соединительными кабелями

Полученный результат необходимо умножить на несколько понижающих коэффициентов:

• КПД инвертора. При правильном согласовании напряжения и мощности на входе в инвертор будет достигнуто максимальное значение от 0,92 до 0,96.
• КПД силовых кабелей. Минимизация длины проводов, соединяющих аккумуляторы и расстояния до инвертора необходима для снижения электрического сопротивления. На практике значение показателя составляет от 0,98 до 0,99.
• Минимально допустимое разряжение батарей. Для любого аккумулятора существует нижний предел зарядки, при преодолении которого срок службы устройства значительно снижается. Обычно, контроллеры выставляют на минимальное значение зарядки 15%, поэтому коэффициент равен около 0,85.
• Максимально допустимая потеря емкости до смены аккумуляторов. Со временем происходит старение устройств, повышение их внутреннего сопротивления, что приводит к безвозвратному уменьшению их емкости. Использовать устройства, остаточная емкость которых менее 70% нерентабельно, поэтому значение показателя нужно взять за 0,7.

Вопреки распространенному мнению, КПД аккумулятора – отношение полученной и отданной электроэнергии включать в расчет не следует. Указанный в технической документации показатель емкости аккумулятора учитывает возможный объем на отдачу.

В итоге значение интегрального коэффициента при расчете необходимой емкости для новых аккумуляторов будет приблизительно равно 0,8, а для старых, перед их списанием – 0,55.

Для обеспечения дома электроэнергией при протяженности цикла заряда – разряда равной 1 суткам потребуется 12 аккумуляторов. Когда один блок из 6 устройств будет работать на разряд, второй блок будет заряжаться

Максимально допустимые токи

Для каждого аккумулятора в технической документации прописан максимально допустимый ток заряда. Превышение этого значение ведет к перегреву устройства, резкому и безвозвратному снижению его показателей.

Поэтому при выборе батарей для необходимо убедиться в том, что они могут обеспечить потребление вырабатываемого солнечными панелями электричества.

Еще один важный показатель – допустимый разрядный ток:

• Штатный разрядный ток, для работы на величине которого (или меньшем значении) предназначен аккумулятор. Работа всего подключенного в систему электрооборудования должна быть обеспечена этим показателем.
• Максимальный разрядный ток, который кратковременно может дать устройство при пиковых нагрузках. Такие нагрузки могут возникнуть при включении некоторого оборудования, например содержащего компрессоры холодильника или кондиционера.

Превышение длительное время первого показателя или кратковременного – второго ведет к преждевременному износу аккумулятора. При старении устройств эти показатели снижаются на 20-30%, что также необходимо учитывать.

Особенности устройства и основные параметры

Автомобильные аккумуляторы не предназначены для работ с большим количеством циклов зарядки и разрядки. Для альтернативной и резервной энергетики используют устройства другого типа. Так как их стоимость велика, то необходимо тщательно изучить все параметры перед приобретением.

Режимы работы аккумулятора в автомобиле и в системе альтернативной энергетики настолько отличаются, что его предназначение указывают даже на самом устройстве

Используемые типы для альтернативной энергетики

Практически все аккумуляторы, применяемые в альтернативной энергетике и устанавливаемые в строениях, относятся к типу необслуживаемых. Пользователю нет возможности проводить с ними физические операции, затрагивающие их структуру.

Это сделано для того, чтобы минимизировать риск физического или химического воздействия батарей на людей, воздух и окружающие их предметы. Поэтому нет необходимости подробного изучения структуры и физико-химических нюансов работы аккумуляторных батарей разных типов. Большее внимание надо уделить различиям в основных технических характеристиках устройств.

OPzS аккумуляторы выполнены подобно простейшим свинцово-кислотным устройствам. Изменение в форме положительной пластины позволяет обеспечить значительно большее число циклов зарядки и разрядки, чем у автомобильных аналогов.

Недостатком является наличие жидкого электролита, что может быть опасно при их разгерметизации. Средняя ценовая ниша.

Щелочные (никелевые) аккумуляторы применяют редко по причине их невосприимчивости к малым токам при зарядке и необходимости прохождения полного цикла от заряженного до разряженного состояния. В ином случае произойдет уменьшение емкости батареи.

Также эти устройства имеют больший вес и габариты по сравнению с конкурентами той же емкости. Опасны при разгерметизации. Низкая ценовая ниша.

Разгерметизация аккумулятора возможна при внутреннем дефекте, чрезмерной мощности зарядного тока, падении с высоты или работы в неподходящих условиях. Наибольшие проблемы при этом создадут устройства, содержащие опасные при испарении жидкости

В AGM аккумуляторах электролит находится в связанном состоянии в структуре из стекловолокна. Их можно заряжать малыми токами. Практически безопасны и занимают среднюю ценовую нишу среди конкурентов.

В GE (гелевых) аккумуляторах в электролит добавлен оксид кремния, в результате чего он находится в гелеобразном состоянии. Устройства обладают высокой степенью безопасности и хорошими характеристиками. Высокая ценовая ниша.

Аккумуляторные батареи на основе лития (например, литий-железо-фосфатные модели) обладают очень хорошими характеристиками, компактны, имеют значительно меньший вес, практически безопасны. Однако их стоимость значительно выше, чем у конкурирующих типов устройств, даже гелевых.

С позиции соотношения цены и технических характеристик гелевый и литиевый тип аккумуляторов наиболее привлекателен. Но единовременные стартовые вложения в них весьма велики, поэтому устройства других типов тоже широко распространены на рынке батарей для альтернативной энергетики.

Аккумуляторы для альтернативной энергетики не продают в автомобильных магазинах. Приобрести их можно в фирмах по продаже солнечных батарей, ветроэлектрических установок или через интернет

Выбор модели аккумулятора

Основные параметры аккумуляторных батарей для гелиоэнергетики, на которые необходимо обратить внимание при покупке следующие:

• напряжение и емкость, определяющие мощность аккумулятора;
• глубина безопасного максимального разряда, при соблюдении которой возможно функционирование аккумулятора заявленные производителем сроки;
• гарантированное количество циклов зарядки и разрядки при соблюдении всех технических условий;
• величина саморазряда, характеризующая интенсивность потери электроэнергии в заряженном аккумуляторе при простое;
• максимальный ток заряда, определяющий количество электроэнергии за единицу времени, которое аккумулятор способен принять без ущерба для дальнейшего функционирования;
• штатный ток разряда, определяющий количество электроэнергии за единицу времени, которое аккумулятор длительно способен отдать без ущерба для дальнейшего функционирования;
• максимальный ток разряда, определяющий количество электроэнергии за единицу времени, которое аккумулятор кратковременно способен отдать без ущерба для дальнейшего функционирования;
• оптимальная температура для работы устройства;
• размер и масса аккумулятора, знание которых необходимо для выбора места их размещения и способа установки.

Все эти параметры описаны в технической документации, которую в электронном виде размещают на сайте всех крупных производителей.

Выводы и полезное видео по теме

Обзор нюансов функционирования аккумуляторов разных типов для гелиосистем:

Сравнения разных типов стартерных аккумуляторов. Плюсы и минусы для альтернативной энергетики:

Опыт использования литиевых (LiFePo4) аккумуляторов. Реальный блок из автомобильных устройств, нюансы его работы:

Правильный выбор аккумуляторов по их параметрам позволит обеспечить надежную работу альтернативной энергосистемы. Не надо чрезмерно экономить на блоке хранения электроэнергии – первоначальные стартовые вложения окупятся бесперебойной работой системы на несколько лет вперед.

Оставляйте, пожалуйста, комментарии в находящемся ниже блоке, задавайте вопросы, публикуйте фото по теме статьи. Расскажите нам о том, как выбирали аккумуляторы для дачной мини-электростанции из солнечных батарей. Делитесь информацией, которая будет полезна посетителям сайта.

sovet-ingenera.com

описание панелей, особенности выбора хорошей АКБ, гелевые системы

Качественные аккумуляторы для солнечных батарей считаются неотъемлемой составляющей многофункциональных гелиосистем. АКБ заряжается в течение всего светового дня, а вот в ночное время уровень её производительности снижен к минимуму. Собранная за день энергия хранится в специальном отсеке, который в случае надобности поставляет пользователю.

Краткое описание

Активное использование солнечной энергии — это доступная и экономически выгодная альтернатива привычным для всех источникам энергии. Современные технологии позволяют всем желающим использовать солнечные панели для освещения улиц, домов, а также для отопления. В наше время все чаще встречаются такие агрегаты на загородных участках, где они обеспечивают все хозяйство электроэнергией.

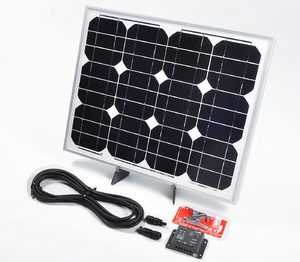

Само устройство панели представлено в виде универсальных преобразователей фотоэлектрического типа, которые соединены в единую систему. Для работы такой установки необходимо наличие солнечных лучей, энергия которых постепенно преобразовывается в электричество. Специалисты рекомендуют устанавливать аккумуляторные батареи для солнечных панелей в тех регионах, где чаще всего наблюдаются солнечные дни. Отдельное внимание нужно обратить на тот факт, что на итоговую эффективность солнечных батарей влияют географические данные. Ведь все знают, что чем дальше от полюса, тем жарче.

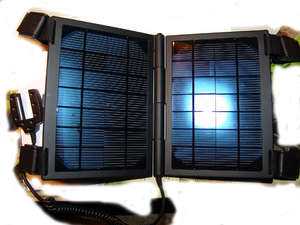

На сегодняшний день специалисты различают три наиболее востребованные категории АКБ:

• Профессиональные тонкопленочные.
• Универсальные поликристаллические.
• Оригинальные монокристаллические.

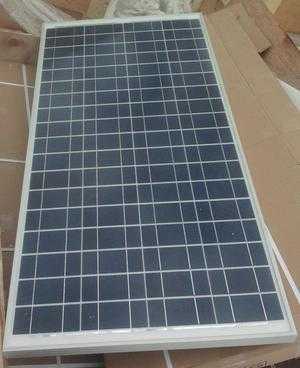

Наиболее востребованными считаются именно поликристаллические устройства, так как их кристаллы направлены в разные стороны, что снижает уровень зависимости от прямых солнечных лучей. Универсальность и эффективность таких батарей широко используется для освещения частных домов и больших зданий. Даже в средней полосе России такие устройства используются для снижения количества потребляемой электроэнергии из общей сети, а в летнее время пользователи могут даже зарабатывать на продаже лишней энергии.

Эксплуатационные параметры

Прежде чем приобрести аккумулятор для солнечных панелей, нужно ознакомиться со всеми эксплуатационными нюансами. Это связано с тем, что только правильно подобранная батарея может обеспечить надёжную работу всей системы. Главными показателями считаются:

• Уровень плотности энергии.
• Ёмкость АКБ.
• Тип.
• Температурный режим.
• Способность к саморазряду.

Специалисты определяют ёмкость батареи по величине заряда, который замеряют в процессе отдачи энергии конечным потребителям. Международная система единиц широко используется для технических измерений. А вот в странах СНГ уже давно сложилась традиция определять ёмкость аккумулятора в амперах за час. Чтобы максимально точно сравнить имеющиеся конструктивные особенности разных агрегатов, используется плотность энергии. В этом случае обязательно учитывается общее количество энергии, которая распределяется в единице объёма аккумулятора.

Что касается саморазряда, эта функция используется для проведения точного анализа потерь заряда, когда система работает на холостом ходу. Впервые этот термин был введён специалистами для оценки качества работы определённой установки, когда нужно было добиться длительного хранения энергии. Всегда нужно помнить, что если аккумулятор хранится в помещении, где температура воздуха превышает отметку +40 ˚С, то уже через несколько месяцев наступит потеря ёмкости на 40—50%.

Разновидности аккумуляторов

В научном центре были проведены исследования, которые показали, что обычных автомобильных аккумуляторов просто не хватает для большого количества циклов заряд-разряд, так как они отличаются большим процентом саморазряда. Для мощных гелиостанций нужно использовать совершенно другие устройства. Наиболее распространёнными в этом случае считаются:

• Универсальные OPzS батареи. Эти устройства представлены в виде заливных систем с жидким электролитом, которые не нуждаются в периодическом обслуживании. Они были разработаны для разрядки малыми токами. Их преимущество состоит в том, что они выдерживают огромное количество глубоких циклов разрядки, а это очень важно для элитных солнечных систем. Стоит отметить, что стоят такие установки достаточно дорого.
• Гелевые батареи для солнечных панелей пользуются большой востребованностью, так как могут эксплуатироваться в любом положении. Гелевый электролит имеет желеобразную консистенцию, содержится он в специальных порах силикагеля, который выполняет функцию разделителя пластин. Главное и неоспоримое преимущество такой установки — электроды совершенно не осыпаются, так как все свободное пространство заполнено гелем. Благодаря этому предотвращается вероятность короткого замыкания. К тому же такие батареи хорошо выдерживают полную разрядку. Стоимость таких установок все ещё остаётся достаточно высокой, но это совершенно не влияет на их востребованность. Такая тенденция связана с тем, что гелевые аккумуляторы для солнечных батарей не нуждаются в обслуживании, более экономичны и могут долго находиться в разряженном состоянии без ущерба для владельца.
• Универсальные устройства AGM. Их конструкция отличается тем, что между абсорбирующими стекломатами находится электролит в связанном состоянии. Эксплуатировать батарею можно совершенно в любом положении. Эти устройства считаются наиболее доступными из всех существующих, отличаются 80% глубиной заряда и выдерживают до 600 циклов заряд-разряд. Стоит отметить, что срок эксплуатации таких панелей составляет всего 6 лет, а диапазон рабочих температур весьма ограничен (от+15 до +20˚С). Но, они достаточно быстро заряжаются (до 8 часов). Кроме того, они могут быть транспортированы на дальние расстояния в заряженном виде.

Батареи с гелиосистемами

Специалисты всегда акцентируют своё внимание на том, что АКБ для солнечных батарей должна соответствовать нескольким простым требованиям. Но главное — она должна выдерживать множество циклов заряд-разряд. При этом процент саморазряда должен быть минимальным, а объем зарядного тока большим. К тому же важен широкий диапазон рабочих температур.

Современные технологии позволяют производителям выпускать универсальные изделия, которые часто называют «солнечные аккумуляторы».

Правильно укомплектованная солнечная батарея позволяет не только накапливать нужную энергию, но и хранить её с максимальной эффективностью. Использование специального инвертора помогает преобразовывать энергию для подключения бытовых приборов.

Выбор поддержанных АКБ

Многие потребители склонны думать, что своё предпочтение лучше отдать поддержанным панелям, но не новым изделиям. Но, даже в этом случае нужно знать, какой выбрать аккумулятор для солнечных батарей, чтобы он соответствовал всем поставленным требованиям. Особое внимание нужно обратить на щелочные тяговые модели, которые отличаются своей долговечностью и качеством.

В процессе покупки нужно придерживаться основного правила — не нужно покупать свинцовый аккумулятор, который был снят с автомобиля больше года назад и находится в разряженном состоянии. Своре предпочтение лучше отдать тому варианту, когда батарею только вынули из авто.

Избежать неправильной покупки можно в том случае, если внимательно рассмотреть состояние клемм: наличие кристаллообразного налёта белого или же медного цвета свидетельствует о том, что аккумулятор скоро выйдет из строя. Прежде чем подсоединить батарею к солнечной панели, её нужно зарядить через слабый ток (на 50% ниже рекомендуемого производителем).

Для стабильной работы станции нужно учитывать следующие показатели батареи:

• Низкий процент саморазряда.
• Большой диапазон температур.
• Отсутствие необходимости энергоёмкого обслуживания.
• Большой ток.
• Оптимальные показатели времени зарядки и разрядки.
• Хорошая ёмкость.
• Устойчивость к частому повтору циклов заряд-разряд.
• Масса, габариты.

Оптимальный температурный режим

Любые батареи крайне негативно переносят резкие перепады температуры, это касается тех случаев, когда температура превышает отметку +45 ˚С или же понижается до -20 ˚С. Из-за того, что панели могут подвергаться внезапному нагреву и даже самовоспламенению, их строго запрещено держать возле открытого огня. Стоит отметить, что попадание каких-либо атмосферных осадков или обычной проточной воды на батарею просто недопустимо, так как могут возникнуть токи саморазряда, которые спровоцированы дополнительными цепями электроэнергии.

Специалисты привыкли различать аккумуляторы для солнечных панелей по типу конструкции корпуса:

• Герметические модели, использующие замкнутый цикл. Они могут быть малообслуживаемыми (требуют постоянного контроля и доливки дистиллированной воды), а также необслуживаемыми (отличаются высокой чувствительностью к перезаряду и глубокому разряду).
• Требующие постоянного контроля над уровнем электричества и его постоянного восстановления, когда происходит выкипание паров.

Правила эксплуатации

Производители аккумуляторов всегда отмечают тот факт, что надёжность и долговечность таких устройств зависит от условий эксплуатации. Существует несколько простых рекомендаций, с помощью которых можно существенно продлить срок службы приобретённой батареи:

1. Вентиляция помещения. Единого правила в этом случае просто нет, так как все зависит от ситуации. Если пользователь использует стандартную батарею, ёмкость которой соответствует аккумулятору солнечной панели, то создавать дополнительные вентиляционные условия просто не нужно. Помимо этого, АКБ выделяет небольшое количество газов, которые уничтожают опасные для человека грибки, плесень и бактерии. Такие газы совершенно безвредны для животных и людей, благодаря чему можно не бояться отравлений.
2. Оптимальный температурный режим. Те, кто уже не первый год использует АКБ для солнечных батарей, знают, что лучше всего такие устройства работают при температуре от +5 до +15˚С. Главное избегать резких перепадов температуры, которые могут вывести из строя всю систему. В связи с этим аккумуляторы лучше устанавливать в просторных погребах, подвалах.
3. Ёмкость аккумулятора. Если есть такая возможность, то своё предпочтение лучше отдать устройствам с большой ёмкостью. Это связано с тем, что пользователь сможет подключать мощные электрические приборы, которые потребляют большое количество тока. Из-за этого часто наблюдается серьёзное провисание напряжения в АКБ, что чревато полным отключением батареи. Если же пользователь приобретает аккумулятор с минимальной ёмкостью, этого может быть недостаточно для стабильной работы болгарки и шуруповёрта.
4. Заряд АКБ для солнечных панелей. В процессе своей работы мощные аккумуляторы вырабатывают довольно большое количество газов, которые нужно эффективно ликвидировать. Стоит отметить, что некоторые производители оснастили свою продукцию специальными отверстиями для вентиляции, которые расположены на торце. В этом случае ситуация существенно упрощается, так как пользователю нужно подключить небольшую силиконовую трубку и вывести её на улицу. При желании можно задействовать обычную трубочку от медицинских капельниц.

Отдельно стоит учесть, что приобретение АКБ большой ёмкости считается более целесообразным, так как в этом случае пользователь получает множество преимуществ: процессы заряда и разряда будут происходить в наиболее щадящем токовом режиме.

При одинаковой силе тока батареи с достаточной или даже избыточной ёмкостью работают в тестовом режиме. А вот что касается аккумуляторов с малой ёмкостью, то они вынуждены работать в форсирующем или сокращённом режиме.

proakkym.ru

Накопители энергии для солнечных батарей

Аккумуляторы для солнечных батарей – это устройства, позволяющие накапливать и затем использовать энергию, полученную при работе солнечных батарей. При гибридном использовании традиционной и альтернативной энергии такие накопители энергии солнечных батарей становятся резервными источниками питания, в случае возникновения проблем в работе сети.

Принцип работы аккумуляторов для солнечных батарей (АКБ) заключается в том, что заряд, полученный при работе солнечных панелей, сохраняется при помощи обратимых реакций веществ в аккумуляторе. Благодаря такому принципу работы, обеспечивается циклический режим работы накопителя. Заряд может сохраняться в накопителе в течение относительно долгого времени: до нескольких месяцев.

Виды аккумуляторных батарей для солнечных панелей

Все АКБ делятся на несколько типов.

• AGM
• Гелевые
• Панцирные

К панцирным относят:

• Накопители тягового типа
• Стационарного типа
• Солнечного типа: измененный вариант тягового или стационарного накопителя.

Все они выдерживают разное количество циклов разряда на 80%. Скажем, панцирные в этом плане являются самыми высококачественными и выдерживают до 1,5 тысяч циклов, в то время как накопители типа AGM не выдерживают больше 400 циклов и, к тому же, крайне чувствительны к перезарядам.

В чем заключаются трудности использования таких накопителей энергии солнечных батарей?

• Нужно избегать ситуаций, когда заряд батареи может опускаться ниже 80%. На накопителе это скажется отрицательно, потому что активные вещества начинают вступать в необратимые реакции, что приводит к неспособности накопителя выполнять свою функцию. Таким образом, категорически противопоказано допускать разряд АКБ ниже 20%, а так же держать батарею с зарядом ниже 80% больше 12 часов.
• Некоторые накопители очень чувствительны к изменениям температуры электролита. К ним относят накопители типа AGM и гелевые аккумуляторы. Таким образом, если температура электролита повысилась хотя бы на 10̊, то время службы накопителя уменьшилось в 2 раза.
• Чтобы обеспечить действительно долгую службу накопителю энергии солнечных батарей, нужно и давать ему возможность зарядиться до 100%. Все время держать его заряженным тоже будет вредно, но 1 раз в месяц держать его полностью заряженным в течение 13 часов просто необходимо.

Есть ли еще технологии, которые служат для оптимизации передачи, распределения и использования электричества?

Несомненно, таких технологий много. На сегодняшний день, пока вопрос о постепенном переходе на альтернативные источники энергии открыт, устройства и программы, которые обеспечат рациональное распределение энергии, будут очень востребованы.

Если задаться вопросом, можно найти целые статистики компаний, которые по своему профилю занимаются либо созданием разноплановых накопителей энергии солнечных батарей для бытовых и промышленных нужд, либо программным обеспечением, которое позволило бы лучше распределять мощности в соответствии с предпочтениями хозяина солнечных батарей или других устройств для преобразования альтернативной энергии.

Пусть использование альтернативной энергии и дорогое удовольствие, но сегодня эта область активно развивается и все больше людей задумываются о том, как перейти на альтернативный источник энергии, который всегда будет надежно обеспечивать их электричеством и не только. Именно по этой причине существует множество приспособлений, пусть и не совершенных, но развивающихся, которые упрощают процесс взаимодействия с возобновляемыми природными ресурсами.

altenergiya.ru

Солнечная батарея на балконе: использование аккумуляторов / Habr

Привет Geektimes! Данная статья является продолжением предыдущей части, про опыт установки 100-ваттной солнечной батареи на балконе. В первоначальном варианте к батарее был подключен DC-DC преобразователь, от которого можно заряжать различные домашние устройства. Следующим шагом было решено добавить возможность накопления энергии для использования в вечернее и ночное время.
Что получилось, подробности под катом.

Теория

Как говорилось в предыдущей части, несмотря на не оптимальные углы установки и малое количество панелей (2х50Вт), солнечная панель в принципе работает. Но дальше возникает вопрос что делать как эту энергию использовать.

Вариантов несколько:

1) Использовать энергию только по мере надобности, например для зарядки планшета. В плане КПД это самый плохой вариант — днем когда светло, все на работе, да и использовать 100-ваттную панель для зарядки телефона слишком избыточно — 95% светлого времени солнечная панель стоит неподключенной.

Опционально, можно просто подключить готовый USB power bank, например на 10000мАч. Работать будет, но решение во-первых, неинтересное в плане творчества, во-вторых, максимальная мощность для зарядки по USB около 10Вт, т.е. уже для 50-ваттной панели большая часть энергии будет пропадать впустую (хотя для пасмурной погоды сойдет). Ну и в-третьих, выбор подключаемых по USB устройств не так уж велик.

2) Отдавать энергию в электросеть (технология grid tie), чтобы она использовалась другими электроприборами. В принципе, это современный и наиболее используемый в частных домах вариант. Очень удобно, ничего не пропадает, все что сгенерировалось, отдается в сеть, количество требуемых компонентов минимально. Для моего балкона оно увы, не заработало — рекомендуемая мощность панелей для нормальной работы инвертора от 200Вт, а увеличивать число панелей еще в 2 раза уже не входило в бюджет. Да и экономического смысла большого не было — окна выходят на восток, и прямые солнечные лучи попадают на них только утром до 11-12 часов дня.

3) Накапливать энергию в аккумуляторе. Раз первые два способа не подошли, это единственное что остается делать.

Плюсы очевидны:

— Возможность использования запасенной энергии в любое время.
— Возможность подключения к батарее более мощной нагрузки (например электродрель не заработает от солнечной панели, а от аккумулятора легко).
— Возможность использования разнообразных устройств, рассчитанных на 12В — светодиодные лампы, зарядки для ноутбука и пр.
— Опциональная возможность подключения инвертора на 220В, и как бонус, появление в доме резервного источника питания на случай отключения электричества.
Минус тоже очевиден: батареи в таких системах это самый недолговечный, весьма дорогой, да и экологически вредный компонент. Но последний минус мы наоборот обратим в плюс — батареи могут использоваться повторно (примерно то же, что по слухам, делает Маск в своих Tesla Powerwall).

Полезных для нас видов аккумуляторов мы выделим два:

— Свинцовые и их разновидности: гелевые, щелочные, автомобильные, от UPS и пр. Дешевы, пожаробезопасны, но на этом плюсы заканчиваются. Количество циклов невелико, масса и габариты неудобны. В то же время, это самый дешевый и простой вариант — и дешево, и просто, и «накосячить» тут невозможно. Цена контроллера заряда на eBay менее 1000р, аккумулятор можно купить в любом ближайшем магазине.

— Литиевые. Их много разных видов, и запутаться куда легче.
«Традиционные» литий-ионные: напряжение 3.7В, максимальное напряжение зарядки 4.2В, минимальное напряжение 3.0В. Не любят перезаряда (число циклов снижается кардинально), и гипотетически (при отсутствии защиты и нарушении режима эксплуатации) пожароопасны.
Литий-железо-фосфатные (LiFePO4): напряжение 3.2В, максимальное напряжение зарядки 3.65В, минимальное напряжение 2В. Пожаробезопасны, судя по тестам, даже при КЗ лишь воняют, но не горят.

Литий-титанатные (Li4Ti5O12): напряжение 2.4В, максимальное напряжение зарядки 2.85В, минимальное напряжение 1.8В. Пожаробезопасны, плюс имеют большое количество циклов (по разным источникам, от 7000 до 15000), что делает их практически «вечными». Минус в том, что напряжение минимально, да и купить их непросто.

Более подробно описание разных видом, с их плюсами и минусами, можно почитать здесь. Очевидно, что каждому типу аккумуляторов нужен свой режим заряда, и в общем случае зарядные устройства несовместимы с разными типами ячеек, если в настройках нет возможности выбора. Попытка зарядить LiFePO4 обычным зарядником «для лития» до напряжения 4.2В просто испортит батарею.

В итоге, из всего разнообразия, было решено остановиться на самом простом и проверенном варианте: литий-ионных батареях форм-фактора 18650.

— Это самый популярный форм-фактор, такие батареи используются в ноутбуках, шуруповертах, powerbank-ах и пр.
— Такие батареи легко достать, например из б/у ноутбучных батарей, в которых обычно выходит из строя только несколько ячеек, а остальные вполне работоспособны.
— Как следствие предыдущего пункта, повторно используя батареи, мы не только не вредим экологии, а наоборот, даем элементам вторую жизнь.

Здесь можно подробно посмотреть на тестирование таких батарей:

Извлечение и тестирование ячеек из батареи ноутбука

Элементы 18650 несложно купить и новые, а при покупке большими партиями цена батарейки может составлять меньше доллара за штуку. Это позволяет энтузиастам создавать системы типа таких:

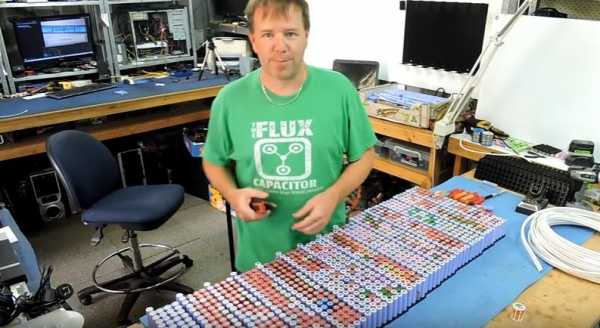

Или даже таких (фото с youtube):
Кстати, если кому интересно посмотреть на более-менее профессиональный подход к сборке батарей, делается это так:Youtube видео

Для балкона, столько разумеется не надо. Батареи напряжением 12В и емкостью 8-10Ач для первой итерации вполне достаточно. При желании число элементов можно будет потом увеличить.

В качестве нагрузки планируется во-первых, зарядка всевозможных девайсов, во-вторых, использование 12-вольтовой LED-лампы в качестве вечернего освещения. Дальше будет видно, в зависимости от того сколько энергии удастся собирать.

Практика

Для сборки системы нам потребуется ряд компонентов. Все довольно-таки дешевое, космических цен здесь нет.

1. Контроллер заряда

Контроллер является логическим центром всей системы, он берет энергию от солнечных батарей и заряжает ею аккумуляторы, также включает и отключает нагрузку, если батареи слишком разрядились. Цена вопроса от 15$ за дешевый контроллер как на фото, этого вполне достаточно. Главное чтобы в контроллере была возможность настраивать напряжение батареи, т.к. напряжение литиевой батареи отличается от свинцовой.

2. Аккумуляторы 18650

У меня не стоял вопрос как максимально сэкономить, поэтому я просто заказал 6 штук на eBay.

По идее, если поспрашивать в сервис-центрах, то старые ноутбучные батареи можно найти практически даром, единственное что для их тестирования понадобится измеритель емкости, цена вопроса около 4$:
Уже заказав аккумуляторы, я понял что проще было-таки купить батарею от ноутбука: ячейки там уже с припаянными выводами, присоединить их было бы проще, да и цена была бы чуть ниже. Видео как аккуратно разобрать батарею, можно посмотреть здесь:Разборка батареи ноутбука

А так, пришлось купить еще держатели для аккумуляторов, впрочем стоят они недорого. Как вариант, можно купить аккумуляторы с уже припаянными пластинами, стоят они чуть дороже.

Кстати, если кто-то решит брать аккумуляторы 18650 на eBay, стоит иметь в виду, что их реальная емкость 2000-3500мАч. Батарей емкостью 9900мАч и выше, не бывает, то что продается на ебее с такой надписью — китайский фейк.

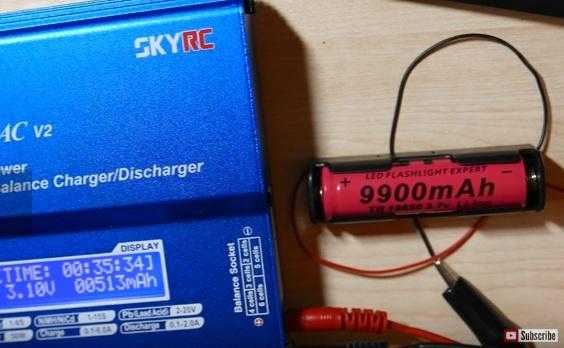

Реальная емкость таких батарей видна на скриншоте с видео от одного из покупателей:

Такую батарею стоило бы взять, только если расчитывать открыть диспут и получить возврат денег от продавца (жуликов надо наказывать). Только месяц ожидания того не стоит, да и батарея с емкостью 500мАч годится только для мусорного ведра.

3. BMS

Чтобы ячейки в батарее заряжались корректно, нужна плата BMS — battery management system. Плата обеспечивает равномерный заряд ячеек, а также отключает заряд/разряд при выходе напряжения за границы допустимых.

Искать проще на eBay по словам 18650 Protection Balance Board.

Примечание: как показало тестирование, данная плата не совместима с контроллером заряда, т.к. в контроллере заряда уже есть задаваемые пороги отключения. Нужна простая плата с балансиром «LiPo Balance Board», все остальное контроллер заряда берет на себя. Подробнее описано в статье про тестирование контроллера.

На схеме условно показаны 3 аккумулятора, в реальности их можно параллелить, и вид батареи может быть примерно такой (фото с сайта продавца):

Кстати, о количестве аккумуляторов в батарее. Их в принципе, много не бывает. Во-первых, даже небольшой недозаряд значительно увеличивает продолжительность жизни батареи — если снизить максимальное напряжение заряда с 4.2 до 4.1В, количество циклов возрастет вдвое, а емкость уменьшится лишь на 10%. Во-вторых, если параллелить ячейки, то зарядные токи также уменьшаются, что уменьшает нагрев и увеличивает продолжительность жизни батареи. Так что по возможности, 12 аккумуляторов лучше чем 9, а 9 лучше чем 6, и так далее, верхний предел ограничен лишь ценой и здравым смыслом.

Не является обязательным, но вполне удобным является прибор для контроля напряжения ячеек, цена вопроса так же около 5$. Он же может работать как балансир ячеек.

Теперь соберем это в кучу, и как говорится, со всем этим попытаемся взлететь. Статья и так получилась большой, так что продолжение в следующей части.

Аналогичный эксперимент от других пользователей можно посмотреть например здесь:

Видео в 3х частях:

PS: Вместо заключения: про безопасность литиевых батарей

В интернете ходит много страшилок о пожароопасности литиевых батарей, да и случаи возгорания действительно иногда случаются, последний epic fail c телефонами Samsung тому пример. Насколько безопасна описанная выше батарея? Еще раз напомним, что ячейки 18650 массово используются в ноутбуках, так что эксплуатация такой системы ничуть не более опасна, чем использование ноутбука, включенного в розетку. Даже более того, элементы здесь имеют лучший температурный режим, чем в закрытом корпусе ноутбука, а защита от перенапряжения является двойной (настройка напряжения в контроллере заряда + наличие платы защиты). И еще более того, токи заряда в «солнечной» системе меньше чем в ноутбуке — здесь нет нужды зарядить аккумуляторы максимально быстро, достаточно если они зарядятся за световой день. Так что шанс возгорания минимален. Но все-таки, надо написать, хотя это должно быть и так очевидно: все эксперименты делаются на свой страх и риск, за возможные негативные последствия автор ответственности не несет.

И разумеется, при создании самодельных девайсов важно помнить, что литиевые батареи запасают в себе достаточно много энергии, так что их важно защитить от короткого замыкания, детей, домашних животных и пр. Также при использовании б/у батарей их следует отобрать и протестировать на емкость и токи заряда/разряда.

habr.com

Аккумуляторы для солнечных батарей

Во всех автономных гелиосистемах есть такие обязательные компоненты, как сами солнечные батареи, контроллер, инвертор, а также аккумулятор. Сегодня мы поговорим про аккумуляторы для солнечных батарей. В гелиосистемах они выполняют несколько функций, которые можно объединить одной фразой ─ накопление и последующая отдача электрической энергии. Аккумулятор – это один из ключевых элементов гелиосистемы. На пике производительности при ярком солнечном свете солнечные батареи преобразуют электричества значительно больше, чем необходимо. При этом ночью они простаивают. АКБ решает задачу накопления днём и расходование её ночью. То есть, основная функция аккумуляторов в гелиосистемах – это бесперебойное обеспечение электричеством потребителей. В продаже имеется множество аккумуляторов, но не все будут хорошо работать в солнечных системах. В этой статье поговорим о том, какие АКБ лучше всего подходят для работы вместе с солнечными батареями.



Содержание статьи

Особенности работы аккумуляторов в гелиосистемах

Основные задачи АКБ в гелиосистемах можно обозначить так:

• Накопление энергии в дневное время и использование её ночью;
• Поддержание питания потребителей в моменты пиковой нагрузки, когда фотоэлементы не справляются;
• Возмещение недостатка питания от солнечной батареи в пасмурную погоду.

Аккумулятор в гелиосистеме

Часто в гелиосистемах работает больше одного аккумулятора. Несколько аккумуляторов объединяются в цепь либо для увеличения ёмкости, либо для увеличения напряжения. А в некоторых случаях для достижения обеих этих целей. Поэтому используются 3 различных схемы объединения аккумуляторов:

• Последовательно. В такой схеме суммарная ёмкость будет равна значению для одного аккумулятора. Ёмкость должна быть одинаковой у всех батарей в цепи. Напряжение этой системы будет вычисляться как сумма напряжений всех аккумуляторов;
• Параллельно. В такой схеме напряжение остаётся, как у одного аккумулятора, а ёмкости суммируются;
• Комбинированно. Использует две предыдущих схемы.

При объединении аккумуляторов в цепь, помните, что объединять нужно только аккумуляторы одного типа (щелочные, свинцово-кислотные и т. п.), одной ёмкости, возраста, напряжения. Ещё лучше, если они будут одного производителя. В случае если аккумуляторов много, то они должны быть установлены на стеллажах.

Последовательное соединение

Параллельное соединение

Последовательно-параллельное соединение

Стоит сказать, что последовательное и последовательно-параллельное соединение часто вызывает разбалансировку в работе аккумуляторов. При этом суммарное напряжение соответствует расчётной величине цепочки батарей, а для каждой из АКБ они отличаются. В результате некоторые аккумуляторы перезаряжаются, а другие недозаряжаются. В результате сокращается срок их службы. Для устранения этого негативного эффекта рекомендуется применять контроллеры заряда для балансировки. А также полезно ежегодно проверять ёмкость каждой батареи путём заряда-разряда.

Если делается последовательно-параллельное соединение, то следует установить перемычки в промежуточных точках для самовыравнивания. Чтобы происходило равномерное снятие мощности с батареи, положительный вывод подключайте с соседней АКБ, а минус с той, что по диагонали. В этом случае разбалансировка работы аккумуляторов будет значительно меньше.

Итак, какие основные требования предъявляются к аккумуляторам, работающим в составе гелиостанций.

• Должны выдерживать как можно большее число зарядов и разрядов;
• Должны заряжаться большим зарядным током;
• Низкий саморазряд;
• Простые в обслуживании;
• Работают в широком диапазоне рабочих температур.

В продаже сегодня можно встретить аккумуляторы, специально разработанные для солнечных батарей. Производители таких устройств заявляют, что их продукты соответствуют перечисленным требованиям, особенно к постоянным циклическим нагрузкам. Это основное требование для работы с солнечными батареями, которые выдают электрическую энергию непостоянно.

Вернуться к содержанию


Что учесть при выборе?

Теперь, давайте, выделим основные требования к АКБ, работающим в составе гелиосистем.

• Скорость заряда и разряда. Номинальная ёмкость аккумуляторной батареи, которую указывает производитель на своих изделиях, может не соответствовать времени зарядки АКБ в реальных условиях эксплуатации. Так, время при разряде в десяти и двадцати часовом режимах, это разные величины при одной и той же номинальной ёмкости батареи;
• Ёмкость. Является одной ключевых характеристик АКБ для солнечной системы. Величина ёмкости подбирается в зависимости от закладываемого энергопотребления из расчёта того, что батарея должна обеспечивать питанием потребителей в течение 4 часов. Помимо этого, не забудьте, что к расчётной величине следует прибавить 35 процентов от неё. Такой запас прочности нужен для того, чтобы при эксплуатации не произошёл глубокий разряд аккумулятора;
• Размеры и масса. Различные типы аккумуляторов при одинаковой ёмкости могут иметь различную массу. Если говорить в общем случае, то ёмкость батареи увеличивается пропорциональной массе. Это объясняется тем, что прибавка ёмкости достигается увеличением количества пластин;
• Условия эксплуатации. При покупке нужно выяснить интервал рабочих температур, а также необходимость периодического обслуживания и его периодичность;
• Срок эксплуатации (число циклов заряд-разряд). На будущее запомните, что чем меньше степень разряда батареи при работе, тем дольше он прослужит. Это правило справедливо не только для солнечных систем, но в других устройствах.

При расчёте солнечной системы нужно помнить, что в аккумуляторах при сохранении и отдаче энергии, её часть безвозвратно теряется. Эффективность аккумуляторных батарей для солнечных систем находится на уровне 90%.
Вернуться к содержанию


Различные виды аккумуляторов для солнечных батарей

Автомобильные стартерные батареи (WET)

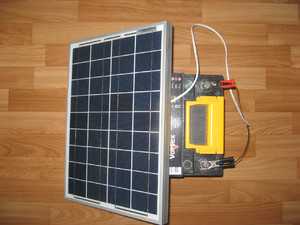

Многие в составе небольших солнечных систем используют обычные аккумуляторы для автомобиля. Это уменьшает конечную стоимость системы и, в принципе, нет ничего смертельного в их использовании. Другое дело, что такие АКБ придётся менять чаще. Автомобильные батареи предназначены для отдачи большого тока за короткий интервал времени. А затем должен следовать заряд. А в солнечной системе они разряжаются малым током длительное время. Причём разряд может быть глубокий. Такой режим работы для них губителен и они быстро теряют свою ёмкость и работоспособность.

В гелиосистемах часто используют грузовые аккумуляторы большой ёмкости

Если всё же будете использовать автомобильный свинцово-кислотный аккумулятор, то устанавливайте их в подсобных помещениях. Дело в том, что при излишней зарядке (при увеличении напряжения на клеммах более 14,4 вольта) электролит в банках «кипит». Это проходит гидролиз воды с выделением кислорода и водорода на разных электродах. Поэтому помещение с аккумуляторами должно иметь хорошую вентиляцию, чтобы пары не накапливались.

Вернуться к содержанию


Аккумуляторы AGM и GEL

Эти батареи выпускаются по технологиям Absorptive Glass Mat и Gelled Electrolite. Они также являются свинцово─кислотными АКБ. Только электролит в них находится в связанном состоянии. В случае AGM электролитом пропитано стекловолокно, а у GEL – серная кислота переведена в гелеобразное состояние с помощью добавки оксида кремния. Этот тип аккумуляторов значительно лучше подходит для использования в солнечных системах.

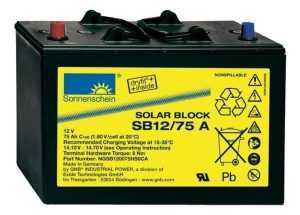

Тяговый гелевый аккумулятор

Этим батареям не страшен глубокий разряд, и они выдерживают значительно больше циклов заряд-разряд, чем WET. Кроме того, они без проблем работают при разрядке малым током. Но трудности есть и здесь. AGM и GEL батареи чувствительны к условиям зарядки и перезаряд для них критичен. Кроме того, они не любят резких скачков напряжения в сети. При использовании таких аккумуляторов в солнечной системе контроллер должен чётко фиксировать окончание заряда на них. Стоит также отметить, что они значительно дороже обычных кислотных АКБ. При той же ёмкости гелевый может стоить в 2 раза дороже.

Вернуться к содержанию


Аккумуляторы OPzS

Аккумуляторные батареи OPzS выполняются по технологии свинцово-кислотных аккумуляторов с жидким электролитом. Но у них в конструкции есть одна особенность. Положительная пластина выполняется трубчатой. Это значительно увеличивает число циклов заряда и разряда. В продаже встречаются аккумуляторы OPzS с ёмкостью от 50 до 3500 Aч.

Аккумулятор OPzS

Они используются в различных системах, связанных с преобразованием и накоплением энергии, а также в телекоммуникационной и энергетических отраслях. Они практически не требуют обслуживания и легко переносят глубокий разряд. Срок службы таких батарей до 20 лет. Минусом является высокая стоимость. Поэтому использование таких батарей оправдано только в солнечных системах большой мощности.
Вернуться к содержанию


Щелочные

Аккумуляторы этого типа в основном используются в качестве тяговых. Поэтому они лучше остальных типов АКБ переносят глубокий разряд. Причём большими токами.

Щелочной аккумулятор

Но и минусов у них предостаточно. В частности, у них низкая энергетическая плотность. Поэтому батарея номиналом 12 вольт будет существенно больше свинцовой. Кроме того, у этих аккумуляторов есть эффект памяти. Если их разрядить не полностью, а затем поставить на зарядку, они теряют часть ёмкости. При функционировании в составе солнечной системы нельзя гарантировать их полный разряд. А значит, они систематически будут терять ёмкость.

Но они нашли своё применение в системах, работающих от солнечной энергии. Это светильники и уличные фонари на солнечных батареях. Там используются никель─кадмиевые и никель─металлогидридные АКБ.
Вернуться к содержанию


Литиевые батареи

В сети можно найти отзывы об использовании литиевых батарей в солнечных системах. В частности, это литий-железо-фосфатные модели. Но примеры единичные и по ним нельзя оценить их эффективность при работе в связке с солнечными батареями.

Литиевые АКБ имеют более высокую энергоёмкость, чем щелочные или свинцово-кислотные. Поэтому при равной ёмкости они будут иметь меньшие размеры. Кроме того, они быстрее заряжаются и без проблем выдерживают глубокий разряд. Но высокая стоимость таких аккумуляторов перечёркивает их достоинства. Кроме того, нужно решать вопрос с их безопасным использованием, поскольку для них критичен перегрев и перезаряд. Это также приводит к удорожанию солнечной системы.

Если статья оказалась для вас полезной, распространите ссылку на неё в социальных сетях. Этим вы поможете развитию сайта. Голосуйте в опросе ниже и оценивайте материал! Исправления и дополнения к статье оставляйте в комментариях.
Вернуться к содержанию

akbinfo.ru
