Солнечные панели установка – схема монтажа и подключения панелей, как собрать китайских вариант своими руками
Установка солнечных панелей, их преимущества и разнообразие вариантов эксплуатации
Снабжение дома и участка световыми панелями набирает популярности ввиду своей безусловной экономической окупаемости. Однако существует ряд сомнений в плане выбора подходящей световой станции, что в большей степени касается людей, слабо знакомых с электрикой в целом. Статья призвана показать, как подключить солнечную батарею, указать на простоту ее схемы, а также дать несколько советов по монтажу, эксплуатации и уходу.
Зачем нужна световая консоль и в чем ее преимущества
Установить солнечные батареи имеет смысл с целью достижения полной энергетической автономности жилища, как правило, загородного дома. В условиях постоянного повышения тарифов на электроэнергию данный вариант представляется оптимальным – при одноразовом вложении пользователь получает практически полную независимость от электросетей общего пользования. Монтаж солнечных батарей гарантирует полное отсутствие вреда для экологии и здоровья человека, так как для выработки электричества требуется лишь естественный свет. Солнечные панели как разновидность энергоснабжения отличаются неисчерпаемостью. В связи с ростом конкуренции производителей, выпускающих данную продукцию, стоимость с повышением технологий изготовления снижается из года в год.

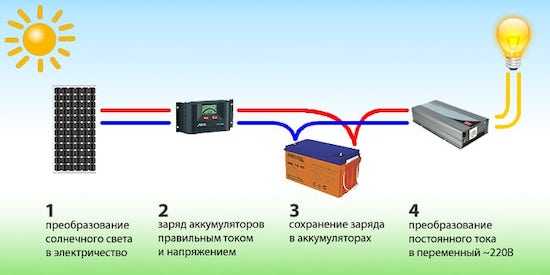

Схема подключения

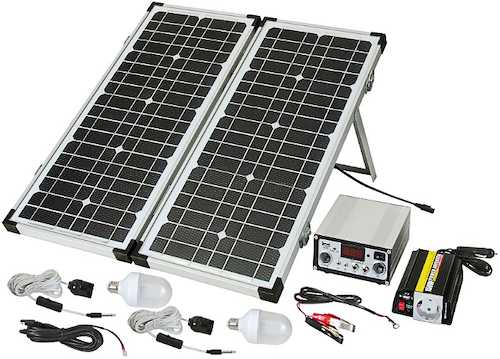

Схема подключения солнечных батарей состоит из:
- Модуля световой консоли, который выполняет функцию преобразования световой энергии в электрическую.
- Аккумулятора, накапливающего полученную преобразованную световую энергию.
- Контрольно-управляющего устройства, цель которого – прослеживать показатели заряда и разряда, относящиеся к аккумулятору. При полном заряде аккумулятора контроллер отключает подачу электричества, а если АКБ полностью разряжена, он вовсе отключает рабочий режим станции.
- Преобразователя напряжения, цель которого – повысить напряжение с 12 В до стандартных 220 В. При таком вольтаже способна работать любая бытовая техника.
Перед тем как установить солнечные батареи и вышеуказанные приборы, между всеми элементами схемы имеет смысл подключить предохранители, чтобы перегрузки сети не причинили вреда устройствам.
Если речь идет об одной системе, то никаких сложностей схема подключения солнечных панелей в себе не несет. Главным критерием успешного электромонтажа будет соблюдение полярности проводников и присоединение того или иного разъема в соответствующий штепсель. Угол наклона солнечной батареи необходимо выбрать таким образом, чтобы большую часть дня панели были установлены максимально на солнце. Возможность корректировки угла в течение дня будет преимуществом. Притом неважно, где будет произведена установка солнечных батарей – на крыше, специальном тенте или прямо на земле.
Более сложным вариантом является подключение нескольких световых панелей и их соединение между собой. Преимуществом такого решения будет являться более длительный срок службы, а также повышенная мощность системы.

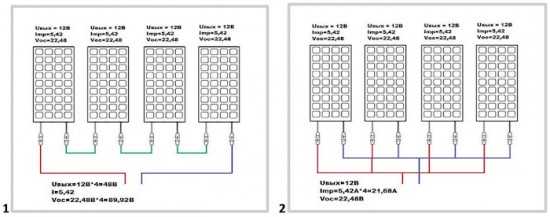

Подключение солнечных консолей можно произвести:
- Параллельно. В таком случае необходимо соединить между собой проводники с одинаковой полярностью. Изменения напряжения в данном случае не будет.
- Последовательно. В случае подключения солнечной батареи по такой схеме производится присоединение «плюса» к «минусу». Несмотря на простоту, на выходе можно получить уже 24 вольта, что потребует другого типа инвертора.
- Смешанно. Это солнечные батареи, установка которых комбинирует последовательный и параллельный способ подключения в соответствующей последовательности – сначала монтируется первый вариант, а затем из полученных блок-схем осуществляется второй. Данный вариант сложнее, но позволяет добиться получения большей мощности и пропускной способности системы.

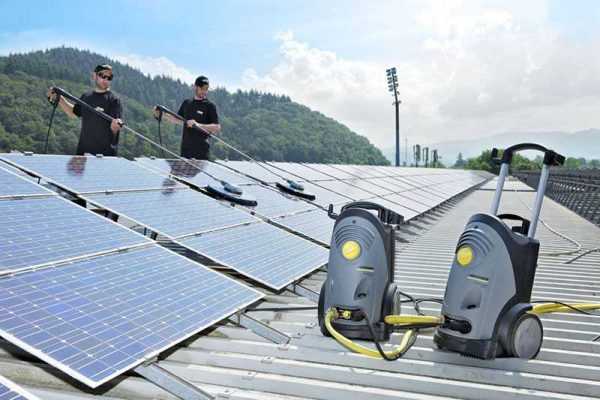

Уход и поддержание оптимальной работы световых консолей
Подобно любым системам электроснабжения, солнечная батарея должна регулярно проверяться – необходимо проводить техническое обслуживание. Как правило, это должно происходить в начале и в конце сезона эксплуатации. Световые консоли находятся на открытом пространстве, что способствует скорому загрязнению их поверхности. С целью бесперебойной работы с высоким коэффициентом полезного действия, солнечную панель необходимо регулярно очищать. Помимо этого, необходимо отслеживать состояние изоляции проводников, проводить чистку контроллеров и аккумуляторов от пылевых отложений, чтобы обеспечить наличие хорошего контакта на клеммах приборов. Пренебрежение элементарными мерами способно вывести из строя это весьма дорогостоящее оборудование.
‘; blockSettingArray[0][«setting_type»] = 6; blockSettingArray[0][«elementPlace»] = 2; blockSettingArray[1] = []; blockSettingArray[1][«minSymbols»] = 0; blockSettingArray[1][«minHeaders»] = 0; blockSettingArray[1][«text»] = ‘
‘; blockSettingArray[1][«setting_type»] = 6; blockSettingArray[1][«elementPlace»] = 0; blockSettingArray[3] = []; blockSettingArray[3][«minSymbols»] = 1000; blockSettingArray[3][«minHeaders»] = 0; blockSettingArray[3][«text»] = ‘
ekoenergia.ru

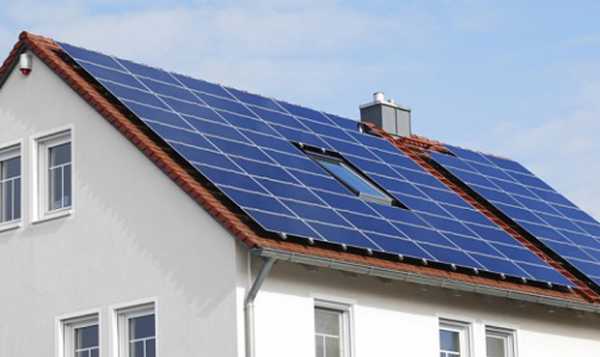

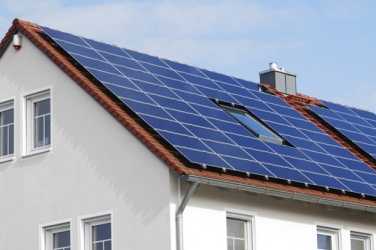

Солнечные батареи на крышу: варианты установки, наклон
Внедрение инновационных технологий сделало возможным использование альтернативных источников для получения электроэнергии. Сегодня многие склоняются к установке устройств, для которых энергоресурсом выступает энергия солнца.
Внедрение инновационных технологий сделало возможным использование альтернативных источников для получения электроэнергии. Сегодня многие склоняются к установке устройств, для которых энергоресурсом выступает энергия солнца.
Солнечные батареи на крышу представляют собой комплекс соединенных между собой отдельных фотоэлементов, которые обеспечивают расчетную мощность.
Разновидности солнечных батарей на крышу частного дома ↑
Сегодня более известны модули, в основе которых лежат свойства кремниевых полупроводников.
- Наиболее востребованы устройства, работающие на основе поликристаллического элемента. В них наилучшим образом соотносятся количество вырабатываемой электроэнергии и их стоимость. Монтаж подобных систем достаточно прост и не требует особых навыков. Внешне их отличает синяя окраска и кристаллическая структура составляющих элементов.
- Монокристаллические панели эффективнее поликристаллических . Однако, при этом нельзя не учитывать важный факт: цена установки солнечных батарей на крыше в этом случае существенно выше. Заполняющие элементы модулей имеют многоугольную форму.
- Солнечные батареи на крышу, содержащие аморфный кремний, наименее эффективный вариант, хотя это особо не отражается на востребованности изделий. Это объясняется дешевизной выработанной энергии.
Отметим еще две разновидности гелиомодулей.
- Гелиосистема из теллурида кадмия маломощные. Их изготавливают по пленочной технологии: сотни тысяч микрометров полупроводников тончайшим слоем наносятся на пленку.
- Еще один тип панелей – гибкие CIGS-батареи, которые эффективны, нежели модули предыдущего вида.
Достоинства и недостатки ↑
Итак, что же дает установка солнечных батарей на крыше дома?
Как правило, прежде всего выделяют следующие достоинства гелиосистем:
- довольно продолжительный эксплуатационный срок, причем эксплуатационные характеристики панелей не изменятся;
- подобное оборудование редко создает проблемы, можно сказать, что им не требуется сервисное обслуживание;
- установка альтернативного источника дает существенную экономию финансов, поскольку уменьшаются расходы на электричество и газ;
- модули просты в эксплуатации.
Из недостатков отметим:
- высокую стоимость;
- гелиопанели менее эффективны, нежели стандартные источники энергии;
- при использовании гелиосистем необходима синхронизация энергий, полученных от разных источников: солнечных и традиционных источников. Делается это при помощи добавочного оборудования, что, безусловно, связано с новыми затратами.
- эти модули нельзя использовать с электроприборами, для функционирования которых требуются большие мощности.
Рекомендации по выбору ↑
Какие факторы необходимо принимать во внимание, если вы решили использовать в своем быту солнечную энергию?
Чтобы не ошибиться с выбором панелей и обеспечить требуемую мощность, сначала необходимо определиться с уровнем инсоляции в вашем регионе. Говоря более простым языком, определить, сколько солнечной энергии в среднем передается на 1 м2/год. На основе этих данных рассчитывают, сколько надо солнечных батарей на крышу дома;
На заметку
В принципе вы должны знать, что все гелиоустановки в состоянии обеспечить одну и ту же мощность с той лишь разницей, что для установки более эффективных нужно меньше места. К примеру, для выработки 1 Квт электроэнергии потребуется 8 кв. м. монокристаллических батарей или 20 кв. м. пленочных панелей из аморфного кремния.

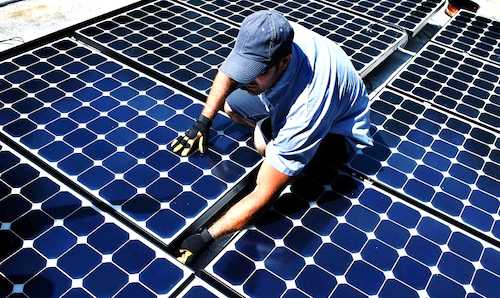

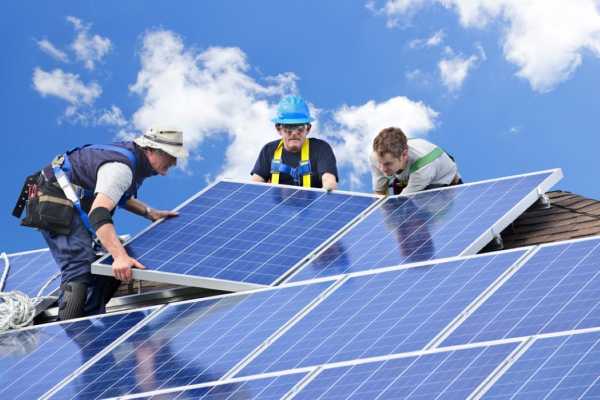

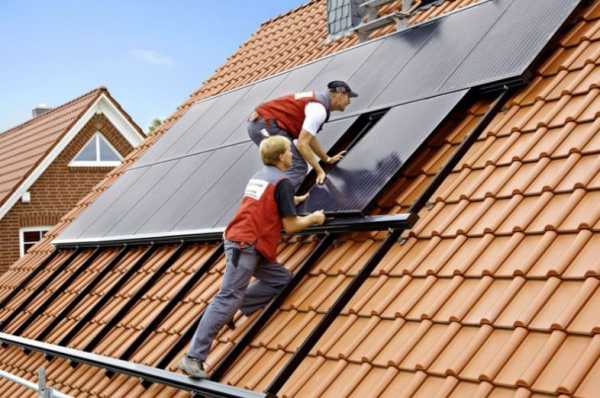

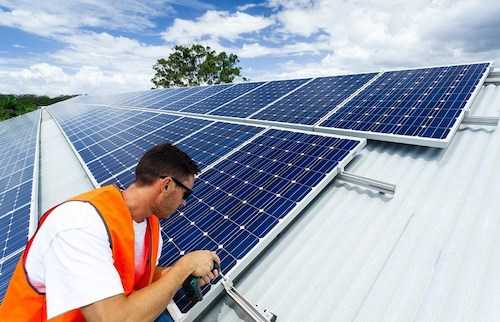

Монтаж солнечных батарей ↑
Установку панелей выполняют как непосредственно на крышу, так и на несущую конструкцию, специально предназначенную для этих целей.
В первом варианте панели будут размещены под фиксированным углом, что создаст определенные сложности при их эксплуатации, к примеру, в периоды пониженной интенсивности солнца. Таким образом, единственным приемлемым видом панелей останутся только не зависящие от активности солнца.
Чаще при установке используют второй способ, тем более что он применим к любой кровле. Несущая конструкция помимо того, что придает устойчивость к атмосферным воздействиям, к примеру, сильным порывам ветра, дает возможность регуляции угла наклона.
На заметку
Крыша дома может иметь любую конфигурацию, за исключением скатных с уклоном более 40°.
- Если наклон крыш для солнечных батарей не превышает 40°, то в этом случае монтаж выполняют либо на рамную конструкцию, либо без нее.

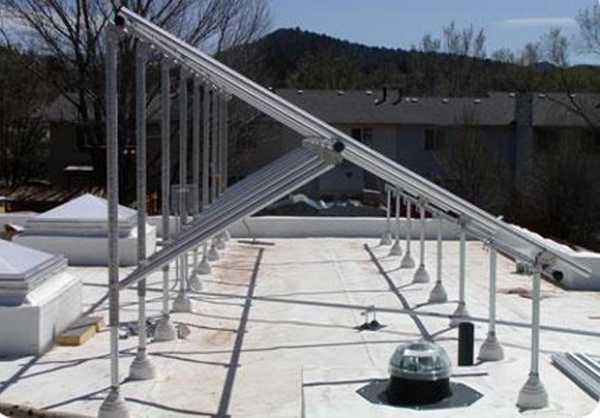

- На плоской крышах установку выполняют на наклонную плоскость специального металлического каркаса.
- На стене подобные батареи устанавливают очень редко. Как и в предыдущем случае монтаж выполняют на рамной конструкции, обязательно с наклоном.
- Гелиосистемы в квартирах обычно устанавливают либо на крыше балкона или лоджии или с наружной стороны.
Полезно
Хотя солнечные батареи на крыше многоквартирного дома по общей стоимости будут дороже индивидуальных, однако сократят расходы по эксплуатации. Не надо забывать, что на крышах высоток отсутствуют затемненности, а, значит, модули на них будут работать с большей производительностью.
Установку на земле выполняют на специальной опорной конструкции, расположенной не ниже полуметра от земли. Это вариант рекомендован, в частности, для регионов с сильными снегопадами.
На какие моменты нужно обратить внимание при монтаже.
- Проверьте, в состоянии ли кровля противостоять суммарной нагрузке, образованной от веса рамы и самой панели.

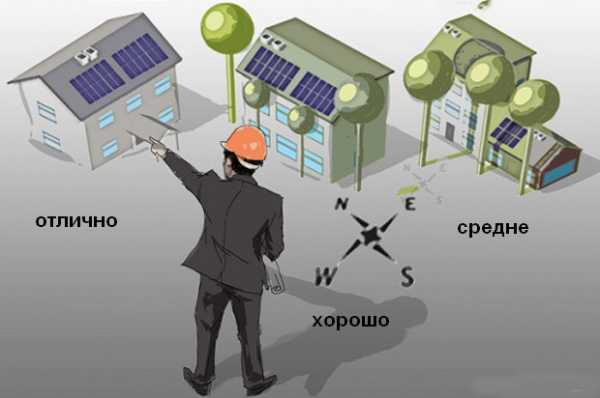

- Объекты, которые находятся вблизи, не должны откидывать тень на панели. В противном случае
- из-за недостатка энергии солнца понизится КПД оборудования,
- в системе ряд панелей из-за тени, падающей на их поверхность, не будут работать,
- в этих условиях могут возникнуть так называемые блуждающие токи, которые выведут из строя батарею.
- Необходимо исключить эффект парусности, чтобы автономная система была защищена от порывов ветра.
Как устроен каркас ↑
- Конструкцию фиксируют при помощи металлических угольников размером 5*5 см и 2,5*2,5 см. Последние используются для распорных перекладин.
- Крепление выполняют при помощи шести- и восьмимиллиметровых болтов.
- Под кровельное покрытие каркас подвешивают, используя 12-миллиметровые шпильки.
- В угольниках предварительно просверливают отверстия под шурупы, которыми фиксируют панели.
Внимание!
Каркас не должен иметь перекосов, поскольку в противном случае из-за возникшего на поверхности стекла напряжения оно может просто лопнуть.
В завершение посмотрите, как выполняется установка солнечных батарей на практике.
© 2019 stylekrov.ru
stylekrov.ru
Содержание:
Владельцы частных загородных домов все активнее пользуются альтернативными источниками электроэнергии. Среди них широкой популярностью пользуются солнечные системы. Объем вырабатываемой энергии зависит от модификаций применяемых изделий, однако большое значение имеет и правильная установка солнечных батарей. Предварительно составляется схема, в соответствии с которой выполняется монтаж и подключение компонентов. Приобретение всех составляющих системы также является ответственной задачей, а многие хозяева предпочитают покупать готовый комплект. Можно выполнить монтаж и подключение солнечных батарей своими руками или пригласить квалифицированных специалистов. Комплектация солнечных батарейСуществуют различные системы, с различной эффективностью превращающие солнечную энергию в электрический ток. Выбор того или иного варианта зависит от того, как они будут эксплуатироваться. В некоторых случаях панели требуются лишь на теплый сезон, а другим хозяевам электроэнергия требуется в течение всего года, особенно, если это солнечные батареи в частном доме. При покупке можно получить консультацию по техническим характеристикам всех приобретаемых изделий. Но перед тем как идти на рынок или в магазин, следует хотя-бы в общих чертах изучить назначение этих приборов, чтобы в диалоге с продавцов понимать, о чем идет речь.
Стандартный комплект чаще всего состоит из четырех солнечных батарей, двух аккумуляторов, контроллера, инвертора и вспомогательного оборудования. Схема солнечной системы включает в себя основные компоненты, которые следует рассмотреть более подробно:
Где можно установить солнечную батареюБольшое значение придается правильному выбору места установки. Как правило, место ограничено конструктивными особенностями солнечных панелей. Чаще всего используются следующие варианты:
При невозможности использования элементов здания, задача, как установить солнечные батареи решается непосредственно на земле приусадебного участка (рис. 4). Для этого применяются специальные конструкции опор в виде штанг, обеспечивающие надежное крепление батарей. Если позволяют технические условия, то установка панелей осуществляется на элементы балкона (рис. 5), например, на козырек и подключается к домашней сети. Это возможно в том случае, когда квартира расположена на самом верхнем этаже. Иногда фотоэлементы устанавливаются прямо на балконное ограждение. При выборе того или иного варианта обязательно учитываются конкретные условия эксплуатации. Выбор схемы подключенияЭнергия, производимая солнечными панелями, не может подаваться напрямую к каким-либо электрическим приборам. Для этого существуют инверторы, работа, которых заключается в преобразовании тока до требуемых параметров Они располагаются на участке между солнечной панелью и сетью с подключенными потребителями.
Как показывает практика, солнечные панели чаще всего подключаются по трем основным схемам:
Соединение солнечных панелей между собой может быть выполнено последовательно (рис. 1) или параллельно (рис. 2). В первом случае получается большее значение выходной мощности, поскольку все напряжения суммируются. Максимальный ток, при этом, ограничивается батареей с минимальным током.
При параллельном подключении токи панелей суммируются, а максимальное напряжение на выходе ограничивается модулем с наименьшим напряжением. В этом случае суммарный ток ограничивается контроллером, переводя его на допустимый уровень. Подготовка к установкеПеред началом установки солнечных панелей необходимо провести определенные организационно-технические мероприятия:
Все эти факторы нужно учитывать при выборе места установки и ставить панели по наиболее удобному варианту. Для всей системы лучше всего подойдет южная сторона с максимальным световым потоком. Затем, с учетом технических условий, приобретаются основные компоненты и дополнительное оборудование.
Монтаж компонентов солнечной батареиПосле выполнения подготовительных работ можно приступать к решению задачи, как подключить солнечную батарею. В первую очередь собирается рамная конструкция и устанавливается на поверхность крыши. Изготавливать каркас рекомендуется только из металлического профиля и уголков, поскольку деревянные элементы не обладают достаточной прочностью. Чем больше площадь панели, тем больше и сечение выбранного профиля. После этого выполняется установка и последующее соединение солнечных батарей между собой. Особое внимание следует обратить на угол наклона относительно поверхности земли, под которым нужно установить солнечную панель. Желательно, чтобы угол мог изменяться в зависимости от времени года. Например, весной достаточно 45 градусов, а с наступлением осени угол увеличивается до 75 градусов. Все необходимые регулировки будут выполняться вручную.
Сама рамная конструкция изготавливается в виде треугольной призмы и болтами закрепляется к поверхности крыши, после чего на нее производится установка солнечных батарей. Также необходимо учесть, что на плоских крышах и на земле не допускается горизонтальная установка панелей. Зимой их поверхность всегда будет засыпана снегом и фотоэлементы просто не смогут функционировать. Между солнечными панелями и крышей необходимо оставлять некоторый воздушный зазор. Это требование актуально при монтаже непосредственно на гибкую черепицу, без каких-либо дополнительных конструкций. Отсутствие воздушного пространства приведет к замедлению отвода тепла и приведет к быстрому выходу из строя всей системы. Для шифера это условие не актуально, поскольку его волны выполняют функцию воздушных каналов. Монтаж солнечных батарей должен выполняться длинной стороной панелей в положении вдоль дома. В противном случае, нижняя и верхняя части батареи, установленной вертикально, будут прогреваться неравномерно. Это приведет к заметному уменьшению коэффициента полезного действия устройства. |
electric-220.ru
Установка солнечных панелей во всех деталях от практиков (+Фото)
В городах и селах и, тем более, в экопоселених все чаще люди устанавливают на крышах своих домов солнечные панели. Это дает дополнительное электричество, к то му же солнечная энергетика более экологична, чем атомная. Установить солнечные панели достаточно просто, но если знать некоторые секреты, то это дело станет еще проще…

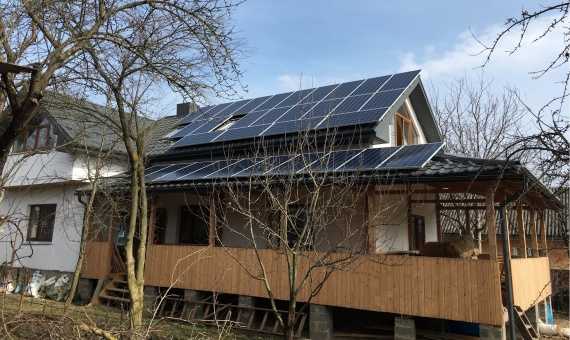

В декабре прошлого года мы решили сделать наш соломенный домик не только экологичным но и автономным. Для этого мы поставили солнечные панели на крыше дома и террасы и подписали договор на зеленый тариф, по которому мы теперь можем продавать излишки нашей энергии. Мощность установки составила 12 кВт, на все этапы у нас ушло около 4 месяцев.
Небольшое вступление.
Раньше мы довольно подробно описывали все этапы постройки нашего дома из соломенных тюков. И потом где-то на целый год все ремонтные работы были приостановлены. Пришлось уехать на заработки, чтобы закончить начатое дело.
Но вот в декабре мы обратили внимание на анонс нового проекта Joule.pro, сайта на котором можно было выбрать подрядчика по установке солнечных панелей. Мы решили им воспользоваться, хотя к этому времени уже знали многих производителей в этой сфере. Но толчком к дейстиям стал почему-то именно он.
Так мы нашли подрядчика по месту и работа закипела.
Технические моменты
Так как мы в нашем доме не будем жить постоянно и часть времени проводим в квартире, мы решили не ставить аккумуляторы для накопления энергии, а всю энергию отдавать в сеть по зеленому тарифу. Таким образом мы по сути заставили наш дом зарабатывать, когда он пустует и существенно удешевили нашу солнечную электростанцию СЭС.
Сколько панелей ставить?
Для среднего дома в принципе достаточно 3-4 кВт электроэнергии, чтобы обеспечивать все базовые потребности, включая холодильник, стиральную машинку, посудомойку и духовку т.д. Но у нас была достаточно большая площадь для размещения фотомодулей, ведь кроме крыши дома у нас есть еще широкая терасса и это наверное еще одно из множества ее преимуществ. Так мы смогли установить около 50 фотоэлектрических модулей, общей мощностью 12 кВт.

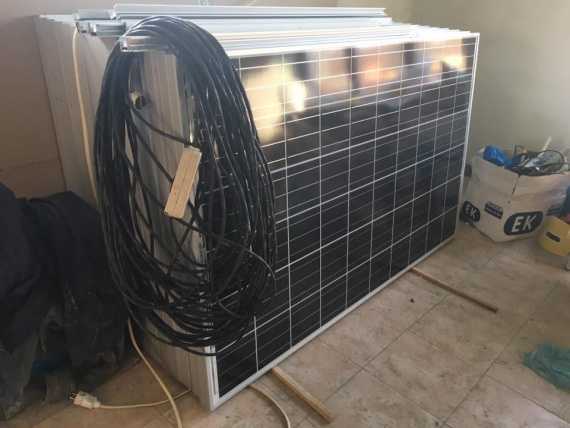

Какое оборудование:
В нашем случае мы установили фотоелектрические модули:
1. Renesola JC260M-24 — 24 шт
2. Suntech STP-315wem — 23 шт.

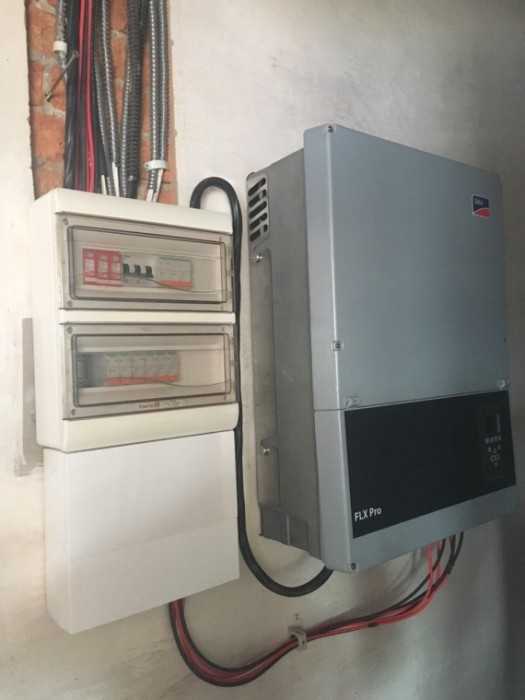

3. Солнечный инвертор Danfoss FLX17Квт/400В/3ф
4. Автоматика тока и громозащиты: PV1000V/13A/CatB/3strings
5. Кабели, коннекторы и крепления
Самые удивительные дома на деревьях.
На монтаж установки ушла приблизительно неделя, учитывая непогоду, дней 10. Больше всего времени ушло на разрешительные документы от местной энергетической компании.
Оформление разрешений и договоров
Мы уже описывали пошагово, как получить зеленый тариф в Украине, особо на этом останавливатся не будем. Скажем только, что у нас вместо месяца оформление заняло около 4 месяцев и связано это было со многими банальными факторами: праздниками, заменой счетчика на трехфазный, переоформлением договора, поиском акта на счетчик, подписанием договора на тариф. Каждый из этапов забирал дни, недели, месяцы и поэтому нужно запастись терпением. Но вот уже наконец-то все нашлось и подписалось и на электронку пришел первый акт приема передачи электроэнергии за март 402 КВТ/год на сумму 2002 грн.
Рекомендации по установке солнечных панелей.
Конечно, не обошлось без ошибок, поэтому мы попробуем дать несколько рекомендаций из текущего опыта.
1. Если будете ставить СЭС договоритесь с вашим подрядчиком, чтобы он ездил на сдачу документов вместе с вами, а еще лучше вместо вас.
2. Инвертор шумит и он большой, если есть возможность выделите ему отдельное помещение. У нас он в коридоре и немного напрягает.
3. Окупаемость составит около 10 лет, хотя может и больше, на это особо рассчитывать не стоит, так как через 10 лет это оборудование будет как телефон Nokia 3310 надежный удобный, но никому уже не нужный. Скорее всего в будущем парк придется обновлять, инвертор точно )
Перспективы частных СЭС

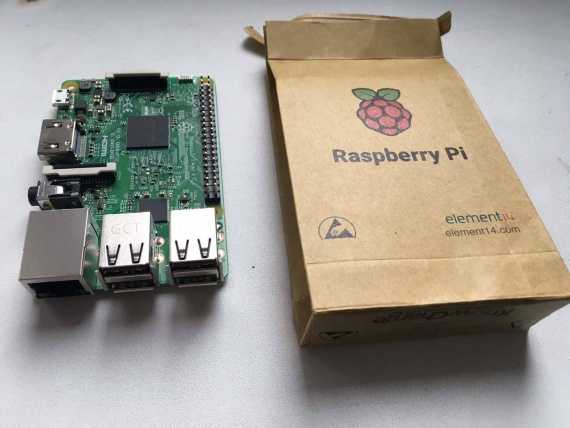

Мы планируем подключить сюда добычу криптовалюты, чтобы ускорить окупаемость солнечных панелей. Это уже более интеллектуальный процесс, но в принципе осилить можно. Для этого нужно приобрести платы Raspberry Pi и установить скрипт майнинга SolarCoin потом подключить ее к инвертору и организовать передачу данных по киловатам.
Доход там планируется небольшой, по нашим подсчетам около 100$ в год при текущем курсе этой крипты. Но одно другому не мешает.
Дальше можно организовать микросеть и передавать свою энергию соседям по удобной для вас цене или расходовать энергию под свои потребности, организовать зарядку электромобиля например.
Наши планы по дому
На сегодняшний день мы уже заканчиваем отделочные работы комнат, санузлов и кухни.
1. Планируем поставить воздушный тепловой насос «воздух-вода», который позволяет нагревать воду и отапливать дом, аккумулируя тепло из внешней среды.
У нас есть большая печка и излишки солнечной энергии, таким образом мы решили комбинировать отопление.
2. Сбор дождевой воды. Так как у нас достаточно большая поверхность крыши, учитывая терассу, то мы можем собирать воду не только для полива, но и для других бытовых потребностей, смыва в туалете например и для мытья посуды на той же террасе.
Для этого мы планируем поставить резервуары и выстроить дренажную систему отвода излишков дождевой воды в сад.
3. Конечно же мы планируем там жить и углубится в работы по саду, ландшафту и огороду. Выращивать интересные и вкусные культуры, расширяя биоразнообразие нашего участка.
Источник: rodovid.me
Если вам понравился этот материал, то предлагаем вам подборку самых лучших материалов нашего сайта по мнению наших читателей. Подборку — ТОП о существующих экопоселениях, Родовых поместьях, их истории создания и все об экодомах вы можете найти там, где вам максимально удобно ВКонтакте или В Фейсбуке
Если у вас неправильно отображается страница, не воспроизводится видео или нашли ошибку в тексте, пожалуйста, нажмите сюда.
ecology.md
Установка солнечных батарей | Электрика в доме
Как установить солнечные батареи
Выбор солнечной энергии как автономного вида электроснабжения — это отличное решение. Но первое время вам придется хорошо потратиться на приобретение солнечных панелей и другого оборудования.
Это все окупится через несколько лет, и в дальнейшем вы будете обладателем дешевой электроэнергии.
Правила монтажа солнечных батарей
Очень важное требование правильной установки солнечных батарей — это их размещения в самом солнечном месте крыши или открытой местности. Любые затенения модулей не допускаются, даже если они незначительные. Перед установкой солнечных панелей нужно удалить ветки деревьев, затеняющие панели или даже убрать деревья.
Солнечные модули устанавливают на южной стороне крыши, чтобы панели получали максимальное освещение. Монтаж солнечных батарей ведется под углом горизонта. Географическая широта местности совпадает с углом наклона модуля к горизонту. Но для большей эффективности работы модулей, летом угол установки увеличивают на 12°, а в холодные время года уменьшают на 12°.
Установка солнечных панелей на трек систему с автоматическим слежением за солнцем
Идеальным вариантом является установка солнечных панелей на трек систему с автоматическим слежением за солнцем, которая ориентирует модули на максимальную освещенность от восхода до заката. Эффективность солнечных батарей сразу увеличивается на 50%. Потребуется меньшее число модулей для получения такой же мощности. При большом количестве панелей устанавливают несколько следящих устройств. Эти устройства автоматического слежения устанавливаются на земле или плоских крышах зданий.
Обслуживание солнечных панелей
Солнечные панели нуждаются в постоянном обслуживании, в виде поддержании частоты солнечной стороны модуля (пыль, снег, листья). Грязь на панелях дает снижение эффективности на 10%, а снег совсем отключает батареи. При установке солнечных панелей нужно обеспечить свободный доступ к модулям для обслуживания. Если установка ведется на земле, то монтажные рамы батарей приподнимаются на 0,5 метра от земли и более, в зависимости от количества выпавшего снега зимой.
Монтаж солнечных батарей на крышах
Технология установки зависит от типа крыш. На монтаж модулей влияет даже цвет крыши. На темной кровле, солнечные батареи сильно перегреваются, что вызывает значительное снижение КПД и могут возникнуть неполадки. Это приводит к дополнительным расходам, связанные с изменением цвета или с дополнительным покрытием. На плоских крышах, как и на земле, солнечные батареи устанавливаются легко.
Установка солнечных панелей на плоскую крышу
Для этого имеются монтажные рамы, которые можно свободно ориентировать в пространстве и выставлять нужный угол для всех времен года. Установка модулей на опорных рамах облегчает обслуживание. При большом количестве батарей устанавливаются многоярусные рамы.
Для наклонных крыш есть специальные крепления для разных покрытий крыш (металлочерепицы, профнастил и далее). Любой вид крепления можно приобрести вместе с модулями. Для свободного доступа воздуха к панелям при монтаже, между ними выдерживается зазор.
Между рядами также необходима хорошая вентиляция для охлаждения солнечных элементов. Между рядами оставляется промежуток в 1,7 высоты панели. Во время установки солнечных батарей нужно учитывать длину кабелей, большая длина которых вызовет потери напряжения.
Установка солнечных панелей на наклонную крышу
Крепится батареи, должны в четырех местах, не менее. В основном все виды крепления солнечных панелей рассчитаны на вертикальное положение модуля. При монтаже модулей важно пользоваться только специальными креплениями для солнечных панелей (зажимы, болтовые соединения), которые обеспечивают надежную и безопасную работу модулей.
Тоже интересные статьи
electricavdome.ru
Рассчет и установка солнечных панелей в домашних условиях
Солнечные панели в качестве дополнительного источника электроэнергии для частного дома или коттеджа становятся в последнее время очень популярными. Не смотря на их пока еще достаточно высокую стоимость (одна панель мощностью 100-200 Вт обойдется в 500-600 $), их установка во многих случаях может быть вполне оправданной.
Где целесообразно ставить
Устанавливать солнечные панели в многоквартирных домах и подключать их к квартирной электрической сети, конечно же, нецелесообразно. Во-первых, вам вряд ли разрешат это делать органы надзора за эксплуатацией городских электрических сетей. Во-вторых, достаточно дорогая панель и сложная схема управления, а также неудобство монтажных работ в многоквартирном доме сделают вашу инновацию в области хранения и добывания электрической энергии экономически нецелесообразной.
Зато в частном доме, коттедже или на даче, особенно если они расположены дальше 1,5 км от централизованных линий электропередач – очень даже целесообразно. Приобретение и установка солнечных панелей, а также минимальные затраты на их обслуживание окупятся через 5-10 лет.

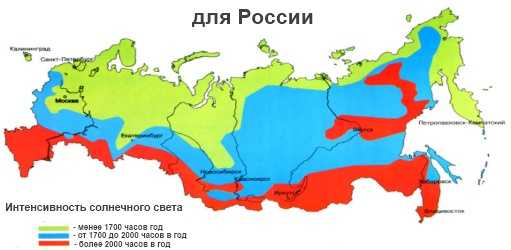

Также при решении вопроса об установке солнечных панелей нужно определить среднюю интенсивность солнечного света для вашей территории (коэффициент солнечной инсоляции). Если Вы живете в солнечных областях, то солнечная батарея будет работать практически круглый год, а следовательно и окупится быстрее. Для районов и областей с недостаточным световым потоком, возможно, установка панелей вообще нецелесообразна, особенно если промышленная сеть дает электрическую энергию без перебоев.
Расчет суммарной мощности солнечных панелей
Если Вы не хотите выбросить деньги на ветер, купив и установив солнечную панель, которая не сможет обеспечивать даже освещение в доме, то необходимо предварительно сделать расчет суммарной мощности.
Предположим, среднесуточная потребляемая мощность для вашего дома составляет 5 кВт·ч в сутки (эту цифру можно прикинуть самому, рассчитав сколько в среднем горит свет, работают бытовые приборы и т.д.). К примеру, один фотоэлемент имеет максимальную мощность 200 Вт. Значит, поделив 5 кВт на 200 Вт*8 (среднее количество часов светового дня) получаем 4 модуля. Можно поставить больше, если позволяют средства.
Установка
Перед тем как приобретать и устанавливать солнечные панели необходимо знать, какой минимальный набор дополнительного электрооборудования необходим для их правильного функционирования. Ведь солнечную панель не достаточно просто прикрутить к крыше и пустить два провода к электрическому щитку дома.
Домашняя солнечная электростанция должна включать в себя солнечные панели (их количество мы рассчитали выше), аккумуляторы (обеспечивают хранение избыточного количества выработанной электроэнергии), контроллер (обеспечивает управление всеми элементами системы) и инвертор (преобразует низковольтное постоянное напряжение, вырабатываемое солнечной панелью или сохраненное в аккумуляторах, в переменное напряжение сети 220 В).
Солнечная панель, как правило, устанавливается на крыше дома. Она должна быть постоянно освещена солнцем (не находится в тени). При этом не рекомендуется прикручивать ее прямо к крыше, так как в солнечную погоду она будет сильно греться, а ее эффективность – падать. Лучше установить ее на расстоянии 10-15 см от поверхности крыши.
Все остальные элементы устанавливаются где-нибудь в доме или подсобном помещении, в недоступном для детей месте. При этом низковольтные потребители подключаются непосредственно к контроллеру, а высоковольтные – к инвертору. Схема подключения солнечных панелей достаточно проста и с ней разберется даже домашний электромастер без глубоких познаний в области электроники.
| < Предыдущая | Следующая > |
|---|
scsiexplorer.com.ua
панели на крышу дома, монтаж своими руками, угол наклона и схема, видео
Солнечные батареи в виде панелей, установленные на крыше — это автономное отопление дома на долгие годыВ настоящее время большую популярность приобретает такой источник энергии, как Солнце. Ее положительное качество заключается в том, что она является неиссякаемой, еще, как известно 5 миллиардов лет. А вот количество выделяемого ею тепла, а так же света, громадно. Поэтому, в настоящее время, когда развитие новейших технологий не стоит на месте, просто необходимо воспользоваться солнечной энергией. Однако такую энергию можно получить, только если будет произведена установка солнечных батарей
Крыша из солнечных батарей: типы кровель и особенности монтажа
Установку солнечных батарей на крыше можно произвести, обратившись за помощью в специальную компанию или же весь монтаж выполнить своими руками. Установив батареи самостоятельно, вы сэкономите значительную сумму денег, однако для этого вам понадобиться тщательно продуманная схема и определенные знания.
Тип крыш может быть как плоским, так и наклонным. Устанавливая солнечные батареи на плоской крыше, обязательно нужно делать зазор между кровлей и самой панелью. Если же зазор не сделать, тогда батарея будет очень быстро нагреваться, а вместе с этим будет уменьшаться производительность на 10 – 15%.
Обычно, на плоскую крышу дома, солнечные панели крепят на специальных опорах, которые устанавливают под нужным углом. Такую конструкцию можно будет наклонять под определенным, для каждого отдельного время года, углом. Так же монтаж панелей на таких опорах нужно производить таким образом, чтобы между батареями было расстояние 170 см. Такое расстояние соблюдается для того, чтобы отдельно стоящая конструкция не затеняла другую, рядом закрепленную. Еще нужно учитывать и другие особенности при расположении солнечных батарей.
Некоторые особенности монтажа:
- Обязательно солнечную панель нужно направлять в сторону Солнца;
- Угол наклона должен равняться широте его нахождения;
- Очень важно выбрать правильное место, где будет располагаться батарея, оно должно быть доступным;
- Не должно быть никаких затенений со стороны деревьев или других зданий.
Если солнечные панели на плоских крышах устанавливаются при помощи стоек-опор, то для наклонного типа крыши такой крепеж выбирается в специализированных магазинах. Здесь специалисты вам подскажут лучший вариант, который будет соответствовать всем параметрам вашей крыши.
Нужно ли устанавливать солнечные панели на крышу дома: преимущества
Сегодня на рынке можно встретить большое разнообразие солнечных батарей или панелей. Различаются они своими размерами и мощностью, благодаря которой можно не только зарядить такие электроприборы, как планшет, телефон или ноутбук, но и способна обеспечить дачу, а также частный дом, электричеством.
Устанавливаются солнечные панели на крышах со скатом
В настоящее время существует два вида солнечных батарей: полимерные и кремниевые. Кремниевые отличаются высоким качеством и своей эффективностью, однако, они очень дорогие. Поэтому, в основном, многие приобретают полимерные панели. Они очень компактны и их легко можно прикрепить к любой удобной поверхности.
Устанавливать солнечные панели можно не только на крышах, но так же и балконах, лоджиях, стенах, земле. Установить такие батареи на земле можно только при помощи такой опоры, как штанга. Этот вариант используется в таких регионах, где снега выпадает очень большое количество. В основном солнечные панели крепят на крыше со скатом, который не должен превышать 40 градусов или плоской.
Преимущества данной энергии:
- Она является бесконечной;
- Производит экологически чистую энергию;
- Является экономной;
- Не производит выбросов разных парниковых газов.
Имея все эти достоинства, такая энергия является слишком дорогостоящей и поэтому, позволить ее может себе не каждый. Однако, на сегодняшний день, она не является чем-то особенным и любопытным, ее конструкции можно увидеть на многих домах, балконах и участках.
Основной параметр производительности: угол наклона солнечной батареи
Огромное значение при установке солнечных батарей имеет угол наклона. Так как такая панель будет правильно работать лишь тогда, когда лучи солнца будут попадать на ее поверхность под прямым углом (перпендикулярно). Проще сказать так, когда панель будет прямо направленна на солнце.
На ориентацию солнечной панели очень сильно влияет и сезонное изменение самого солнца. Для каждого время года нужна своя ориентация батареи, так как вышина солнца сезонно меняется.
Угол наклона, в основном, должен меняться дважды в год. Если это не допустимо, тогда устанавливается промежуточный угол. Величина его будет соответствовать среднему значению. Так же угол наклона тесно связан с широтой местности. Чтобы угол наклона был правильным, солнечные батареи нужно устанавливать на специальные конструкции, которые надежно прикреплены к кровле дома.
Варианты установки солнечных панелей:
- Горизонтальный;
- Наклонный;
- Свободностоящий;
- Интегрированный.
Непосредственно солнечные панели устанавливаются на крышах домов, а в некоторых случаях и вместо самой кровли. Такие крыши очень многофункциональны и являются редкостью для большинства.
Последовательная установка солнечных батарей своими руками
Устанавливать солнечные батареи можно как самостоятельно, так и обратившись за помощью к специалистам. Если все же вы решили устанавливать их самостоятельно, тогда нужно воспользоваться подсказками и советами профессионалов. К монтажу можно приступать сразу же, как только вы приобрели весь комплект, необходимый для установки панелей.
Монтаж солнечных панелей можно произвести самостоятельно
Обычно солнечные батареи устанавливают на крыше, а именно с ее южной стороны, и при этом угол наклона должен соответствовать широте. Так же устанавливать всю систему нужно вертикально, чтобы при сильных снегопадах не произошло каких-либо повреждений. Крепления для этого выбираются очень прочные, что бы они смогли выдержать любые нагрузки.
Обычно в комплект, помимо самой панели, должны входить и такие комплектующие как: крепления, крюки и алюминиевые профили. Весь монтаж можно выполнить в определенной последовательности, а заключается он в креплении панелей на крыше при помощи крюков.
Последовательность монтажа:
- Собирают каркас;
- Фиксируют каркас металлическими угольниками;
- Подвешивают панель к крыше специальными шпильками.
Производя монтаж, нужно обязательно следить за каркасом, чтобы не произошло перекосов. Если это произойдет, то шпильки могут лопнуть и вся конструкция придет в негодность. Вообще, срок службы таких батарей составляет 40 – 50 лет, а затем производится утилизация, то есть обратная переработка их производителями.
Установка солнечных батарей своими руками (видео)
Вообще, установка солнечных панелей на крышу дома, является процессом не слишком сложным. Однако, нужно учитывать некоторые особенности и нюансы монтажа. Если же вы сомневаетесь в своих силах и успехе, тогда будет лучше обратиться за помощью специализированную компанию, которая без лишних трудов справиться с этой задачей.
Добавить комментарий
teploclass.ru
