из каких частей состоит крыша

Кровля является неотъемлемым элементом каждого дома. Приступая к строительству, ремонту или даже обычному обслуживанию, многие владельцы частных домов удивляются – насколько, оказывается, сложную систему, состоящую из множества разнообразных компонентов, представляет обычная крыша. Поэтому, прежде чем начать работу, следует разобраться с каждой из составных частей и их назначением. Перечислим наиболее распространенные элементы кровли, которые встречаются в большинстве случаев.

Элементы кровли

Обычно кровля состоит из следующих элементов:

• конек;
• черновой настил;
• контробрешетка;
• обрешетка;
• стропильная система;
• стойка стропильной фермы;
• ригель;
• матица;
• кобылка;
• свес крыши.

Кровля может иметь и иную схему. Иногда встречаются дополнительные элементы, а некоторые крыши построены по упрощенной схеме. Но обычно все эти компоненты используются при строительстве. Теперь расскажем о каждом из них подробнее.

Конек

Коньком является самый верхний элемент, закрывающий стык между скатами крыши. Чаще всего встречается на двухскатных крышах. Но иногда его можно увидеть и на более сложных четырехскатных.

Он может быть изготовлен из различных материалов, в зависимости от основного материала кровли – металлочерепицы, шифера, профлиста, ондулина и других материалов.

Черновой настил

Представляет из себя основание, на которое укладывается гидроизоляционный материал – чаще всего черепица. При использовании шифера и профлиста некоторые строители предпочитают отказаться от него, чтобы сократить время работ, уменьшить нагрузку на стропила, а заодно снизить расходы на закупку строительных материалов.

Укладывается черновой настил прямо на стропила. Обычно изготавливается из толстой фанеры, ДВП, ДСП или досок.

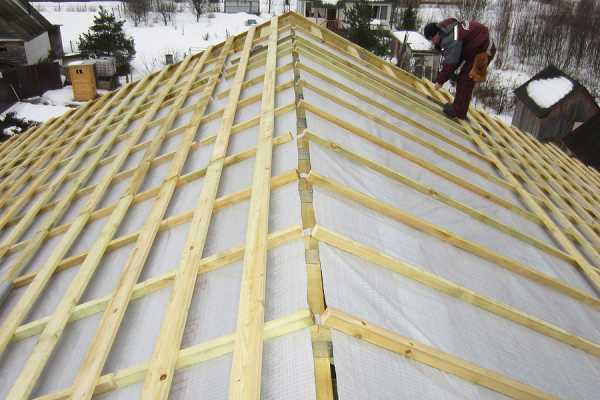

Контробрешетка и обрешетка

Контробрешетка устанавливается на черновой настил. Бруски, формирующие ее, укладываются поперек крыши. Ее главным назначением является обеспечение вентиляции всего подкровельного пространства – между кровлей и обрешеткой.

Монтаж обрешетки производится поверх контробрешетки. Бруски укладываются вдоль крыши. На обрешетку укладывается и фиксируется сама кровля. Таким образом, обрешетка принимает весь вес покрытия, передает на контробрешетку, которая, в свою очередь, передает нагрузку стропилам.

Перпендикулярное расположение деревянных брусков, из которых изготавливаются обрешетка и контробрешетка, позволяет обеспечить максимально равномерное распределение нагрузки.

Если в качестве основного кровельного материала используется ондулин или рубероид, это значительно упрощает процесс. Укладка производится прямо поверх чернового настила – промежуточные элементы покрытия кровли не являются необходимыми.

Стропильная система и сопутствующие элементы

Стропило — это брусок большого сечения, закрепленный под определенным углом на верхней части стены и передающий ей нагрузку от кровли.

Стойка стропильной фермы – вертикальный брусок, установленный между стропилом и матицей. Его основным назначением является частичное снятие нагрузки со стропил, а также организация стен мансарды.

Ригель – доска, соединяющие парные стропила в нижней части. Благодаря ей увеличивается жесткость стропильной фермы.

Кобылка – доска, которая удлиняет стропило (а точнее — стропильную ногу), позволяя организовать свес крыши.

Стропильная система состоит из всех вышеперечисленных элементов. Она представляет треугольную ферму, не только передающую нагрузку от кровли, снега и прочего на стену, но и противостоящую ветру.

Высота треугольника, образованного стропильной системой, зависит от интенсивности ветров и обильности снегопадов в регионе. Чем сильнее ветра, тем ниже должен быть треугольник, чтобы снизить сопротивление. С другой стороны, большая высота позволяет облегчить удаление снега с крыши.

Сечение брусков, используемых в качестве стропил, зависит не только от типа кровли, но и от количества выпадающего за зиму снега, силы ветров. При проектировании необходимо учитывать и постоянные нагрузки, и временные – в противном случае после сильного снегопада стропила могут сломаться, что приведет к полному разрушению кровли.

Свес крыши – часть конструкции, выступающая за пределы внешних стен. Она позволяет снизить количество влаги, попадающей вследствие атмосферных осадков на поверхность стен. Ее длина должна составлять не менее 70-80 см.

Это наиболее распространенные элементы кровли. Зная их, каждый может представить себе стандартную крышу. Но также существует множество других элементов, которые являются желательными, а в некоторых случаях и обязательными при строительстве кровли.

Что такое проходные элементы?

Нередко у владельцев домов возникает необходимость вывести какие-то конструкции сквозь кровлю. Это может быть кабель телевизионной антенны, вентиляция, а также труба от камина, нагревательного котла или печки.

Именно в таких случаях используются специальные проходные элементы для кровли. Они изготавливаются как из металла, так и из глины, что позволяет подобрать подходящий вариант как для кровли из керамической черепицы, так и из металлочерепицы. Установка возможна во время монтажа покрытия и при ремонте. Проходные элементы для кровли обычно устанавливаются на обрешетку при помощи саморезов соответствующей длины.

Специальная, тщательно выверенная форма позволяет исключить возможность просачивания дождевой или талой воды через щели, обычно образующиеся при соединении элементов различных очертаний.

Что нужно знать об элементах безопасности кровли?

Конечно, если говорить про устройство крыши, то необходимо упомянуть и про элементы безопасности кровли.

В первую очередь сюда принято относить:

• лестницы;
• ограждения;
• снегозадержатели;
• переходные мостики.

Начать стоит со снегозадержателей – по мнению многих специалистов, именно они являются наиболее важным элементом безопасности. Их назначение – исключить возможность незапланированного схода наледи и снега с крыши. Особенно актуальна эта проблема для нашей страны, большая часть регионов которой расположена в довольно сложных климатических поясах. Обильные снегопады, значительные суточные перепады температур приводят зачастую к весьма неприятным последствиям.

За несколько сильных снегопадов, чередующихся с теплыми, солнечными днями и холодными ночами, на крыше может образоваться смесь из снега и льда весом в несколько тонн. Нередко под своим весом эта масса соскальзывает с кровли, особенно если в качестве основного покрытия используется ондулин, рубероид без присыпки, профлист или металлочерепица.

Снежно-ледяная глыба может разбить автомобиль, а при падении на человека в лучшем случае его ждут переломы. Снегозадержатели, изготовленные в форме сетки, планок или трубок, не позволяют снегу сходить с кровли.

Ограждения необходимы, чтобы обеспечить безопасность человека, поднявшегося на крышу. Если владельцу дома нужно удалить снег, поправить антенну или выполнить другую работу, всегда остается риск, что он упадет – из-за головокружения или порыва ветра. Но ограждение позволяет практически полностью исключить подобную опасность.

Чтобы легко перемещаться по крыше, поднявшись на нее по приставной лестнице, нанося минимальное повреждение мягкой кровле, устанавливаются специальные лестницы. Они позволяют легко подняться на конек, в то же время распределяя нагрузку от тела человека по значительной площади, предотвращая повреждение кровельного материала.

Наконец, переходные мостики. Они представляют из себя профиль с зубчиками, изготовленный из листового металла. Особая форма позволяет исключить возможность забивания мостиков снегом. Установленные вдоль крыши, они дают возможность легко добраться до нужного места, не только распределяя нагрузку по всей своей площади, но и снижая риск соскальзывания.

Как видите, обычная кровля имеет значительно более сложную схему, чем может показаться на первый взгляд. Но все-таки, изучив различные элементы, их расположение и назначение, каждый читатель сможет легко разобраться с ее устройством. Это значительно упростит ремонт, а при необходимости и проектирование новой крыши.

Автор: Михаил Росс, инженер-строитель,
специально для xFasad.ru

Полезное видео об элементах кровли

xfasad.ru

Устройство плоской кровли, структура кровельного пирога, схемы и фото

Популярность крыш с плоской поверхностью вполне оправдана. Ведь обходятся они дешевле, а также позволяют эффективно использовать верхнюю часть дома. В этой статье мы покажем устройство плоской кровли, при этом будем отталкиваться от того, эксплуатируемой ли она будет или нет. Именно от этого зависит применение определенных материалов и технологий.

Чем примечательна плоская кровля и каковы ее особенности

Плоские крыши по сравнению с традиционными скатными имеют ряд преимуществ.

В частности:

• Экономится материал (ведь площадь у них намного меньше, чем у скатных).
• Экономия теплоизолятора, гидроизоляционного материала и пароизоляционной пленки.
• Времени на монтаж плоского покрытия тратится меньше. Ниже и стоимость монтажных работ.
• Кровлю плоского типа не снесет сильный ветер, а иной раз и ураган.

Используют данный тип крыш для жилых домов, офисных зданий, производственных сооружений. Абсолютно плоскими крыши не делают – надо же куда-то стекать атмосферным осадкам. Как правило, для этого делают уклон около 3 градусов. Уклон может быть сделан при помощи песчано-цементной или керамзита-цементной стяжки.

Основанием для плоской крыши, обычно являются плиты из железобетона или иногда в качестве основания применяют профилированную сталь. Бетонные покрытия могут быть как пустотелыми, так и монолитными. Ну, а само покрытие для крыши делается в несколько слоев. Сколько этих слоев и из каких материалов они будут выполнены зависит от того, какого типа плоская кровля. Далее мы рассмотрим все возможные типы плоских кровель.

Отличие эксплуатируемой и не эксплуатируемой плоских кровель

Существует два основных вида плоских крыш:

• Эксплуатируемая;
• Не эксплуатируемая.

#1. Эксплуатируемая кровля означает, то что на крышу такого дома можно свободно подниматься, а также размещать на ней что-нибудь массивное. К примеру, там может быть оборудована зеленая зона с цветником, бассейн, летнее кафе, парковка для автомобилей. В общем, использоваться это пространство может для самых разных нужд. Зачастую эксплуатация кровли происходит круглогодично. Естественно, такая крыша просто обязана иметь под собой достаточно прочное основание. Для этого под гидроизоляционным слоем, который не должен продавливаться находится очень жесткая и прочная основа способная выдержать значительные нагрузки.

Пример плоской эксплуатируемой кровли, на которой устроена терраса.

#2. Ну, а второй вариант подразумевает такую крышу, подниматься на которую нужно лишь по мере необходимости, в частности для ремонта. Для устройства этой крыши может использоваться менее жесткое основание, в том числе и профилированный лист.

Пример плоской не эксплуатируемой кровли.

Устройство различных типов плоских кровель

Классические или как их еще называют традиционные плоские кровли состоят из бетонного основания на которое настелена пароизоляция. Она призвана защитить утеплитель от влаги, которая может проникать из внутренней части помещения. Пароизоляцию производят при помощи армированной стекловолокном битумно-полимерной мембраной или при помощи специальной паробарьерной пленки. Пароизоляцию настилают таким образом, чтобы с краев кровли она поднималась вертикально на высоту утеплителя. На верх пароизоляции укладывают 1 — 2 слоя утеплителя, который накрывают ковром из битумных наплавляемых материалов.

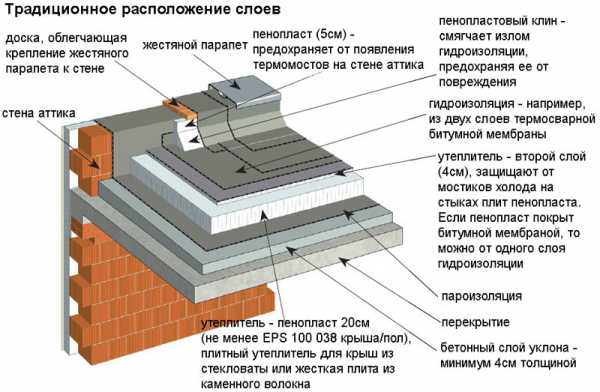

Более подробно устройство и расположение слоев плоской крыши смотрите на схеме расположенной ниже:

Устройство инверсионной кровли

Чуть раньше (лет 10-15 назад) у плоских крыш был существенный недостаток – слой гидроизоляции, укладываемый последним, достаточно быстро разрушался. И снег с дождем и градом этому способствовали, и жара с морозом, и злые ультрафиолетовые лучи солнца. И тогда придумали инверсионную кровлю, лишенную этого недостатка.

Технология устройства плоской кровли данного типа происходит следующим образом: на бетон кладут гидроизоляцию, затем теплоизоляцию (оптимально для этого использовать экструдированный пенополистирол, не впитывающий влагу). Следующим идут покрытие из геотекстиля и дренаж. Верхний слой является защитным, и его часто делают насыпным.

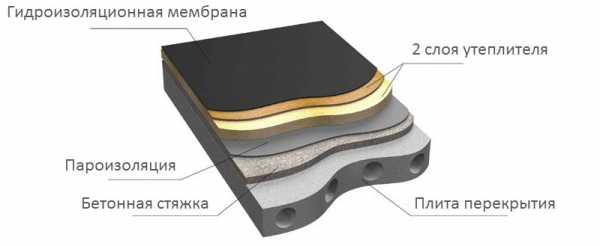

Кровельный пирог инверсионной плоской кровли.

Подобная технология дает следующие преимущества:

• Теперь гидроизоляция хорошо спрятана, поэтому разрушить ее не так-то просто.
• Так как утеплитель расположен сверху, то конденсат не образуется.
• Если что-то повредилось и требуется ремонт, плиты теплоизолятора легко снять, а затем вновь уложить на место.

Вот так может выглядеть простая инверсионная плоская крыша в готовом виде.

Устройство дышащей кровли

Не секрет, что именно чрезмерная влажность теплоизолятора сильно ухудшает защитные свойства кровли. Из-за этого на ней легко могут образоваться пузыри и трещины, особенно летом, когда утеплитель, нагреваясь от солнца, активно испаряет воду. Кроме утеплителя влага может присутствовать под слоями старой кровли, в бетонном основании, стяжке.  В результате при отсутствии вентиляции покрытие крыши может отслаиваться от ее основания.

Изобретение «дышащей» кровли помогло избавиться от этой напасти – влага в ней может свободно испаряться, уходя наружу. Применяемое здесь устройство плоской кровли из рулонных материалов наплавляемого типа дает отличную герметичность и большой срок службы. Между полосами битумной мастики находится слой утеплителя, а вентилируется крыша кровельными аэраторами, которые устанавливают на ее поверхности, из расчета 1 штука на 50 м².

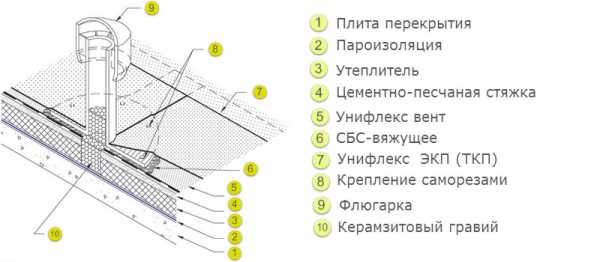

Кровельный пирог плоской дышащей кровли.

Плюсы данного типа покрытия:

• Монтируя такую кровлю, старый настил снимать нет нужды (от этого, кстати, и протечки в бетоне могут появиться). Сплавляя старое покрытие, мы, напротив, усиливаем гидрозащиту.
• Уложенный вторым (после старого покрытия) слой для выравнивания поверхности дает прекрасный отток влаги. Ведь этот слой кладется с уклоном.
• Использовать этот метод можно как при новом строительстве так и ремонте старого здания.

Пример вентилируемой плоской крыши.

Устройство эксплуатируемой кровли

Места в современных городах становится всё меньше, поэтому лишняя парковка или летнее кафе на крыше – отличный выход из положения. Ну, а в собственном доме на эксплуатируемой кровле можно обустроить уютное место для отдыха.

Что касается технологии, то для стандартной террасной крыши характерно наличие железобетонного основания, на котором лежит пароизоляционный слой. Дальше идут теплоизолятор и гидрозащита. А на самом верху имеется террасное покрытие, которое делается очень прочным. Чаще всего для этого используют тротуарную плитку, под которую кладут песчаную подушку (вместо нее возможно применение пластиковых держателей).

Кровельный пирог плоской эксплуатируемой кровли.

Плюсы эксплуатируемой крыши:

• Дополнительное пространство никому не помещает, а использовать его можно как угодно.
• Воплотив в жизнь интересную дизайнерскую задумку, можно получить на крыше красивейший уголок, где удается расслабиться, отдохнуть в тишине, принять солнечную ванну.

Устройство зеленой кровли

В наших «каменных джунглях» людям катастрофически не хватает зелени. Этот недостаток полностью компенсирует крыша подобного типа. Она может стать симпатичным подстриженным газоном, рядами ярких клумб, а иногда и целым сквериком. Только имейте в виду: решать, что на крыше появится садик или газон, нужно заранее – еще в то время, когда дом проектируется.

Технология, можно сказать, обычная для плоских кровель. Главное –  сделать качественную и надежную защиту от воды. Для устройства такого типа кровли на железобетон кладется гидроизоляционный слой, а сверху закрывается слоем теплоизолятора (в данном случае лучше экструдированного пенополистирола ничего еще не придумали). Далее – геотекстиль и дренаж, в качестве которого служит гравий или щебенка. После этого закрывают дренаж еще одним слоем геотекстиля – так нашу почву не смоет дождь. В самом конце насыпают землю и сажают растения.

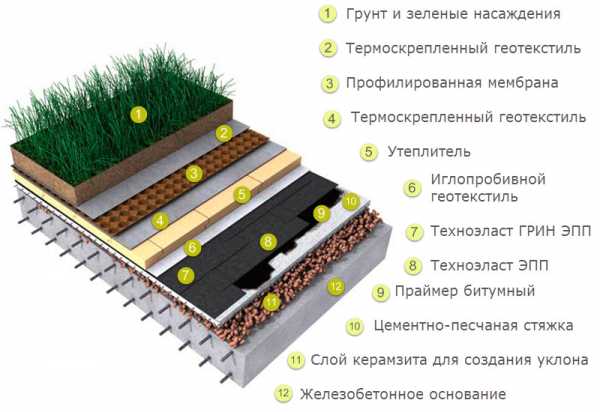

Структура пирога плоской зеленой кровли.

Плюсы подобной крыши заметны сразу – такой зеленый оазис и здоровья прибавит, и душевное равновесие восстановит. Главное – проследите, чтобы соорудили этот оазис профессионалы, а материалы использовались только высочайшего качества. Иначе ремонт в копеечку встанет.

Вот такой замечательный вид может иметь зеленая плоская кровля. Фото: www.buzon-opora.ru

Фото процесса озеленения кровли:

Устройство кровли из ПВХ и ЭДПМ мембран

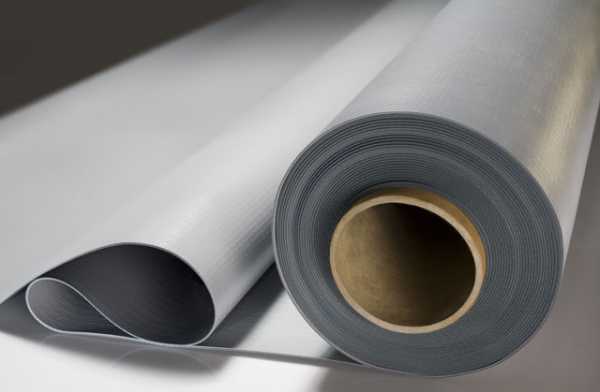

Поливинилхлоридная (ПВХ) мембрана хороша тем, что благодаря ее применению, потребность в дополнительном гидроизоляционном слое отпадает. А еще она обладает чудесным качеством – термопластичностью. Это значит, что ее швы легко можно запаять с помощью горячего воздуха. ЭДПМ мембрана изготовлена из синтетического каучука, она упругая, прочная и стойкая к ультрафиолету.

В качестве основы под мембранные виды кровли могут использоваться как железобетонные плиты перекрытия, так и металлические профилированные листы. Ну, а теплоизоляцию лучше всего делать из минеральной ваты. Для этого берут либо жесткие плиты этого материала, либо комбинированные. Поливинилхлоридная мембрана устанавливается прямо на основу через слой утеплителя (его надо уложить отдельно). Крепление происходит в тех местах, где между рулонами материала образуются швы. Крепеж применяют специальный.

Структура пирога мембранной кровли.

Плюсы мембранной кровли:

• Оба типа мембран (и ПВХ, и ЭДПМ) служат очень долго, при этом легко перенося любые нагрузки.
• Производителями выпускаются мембраны большой ширины, что позволяет легко подобрать рулон материала для кровли сложной формы. Швов при этом получится совсем немного.
• И мороз, и жару подобная кровля переносит отлично.
• Укладка этого материала не представляет сложности – ведь он очень легкий. Поэтому и основание усиливать не требуется.
• Ремонтировать мембраны из поливинилхлорида легко, а после ремонта их свойства ничуть не ухудшаются.

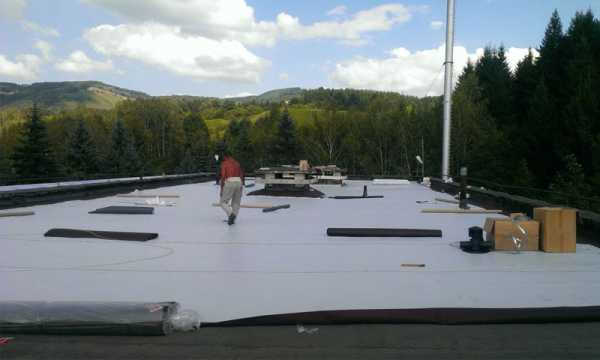

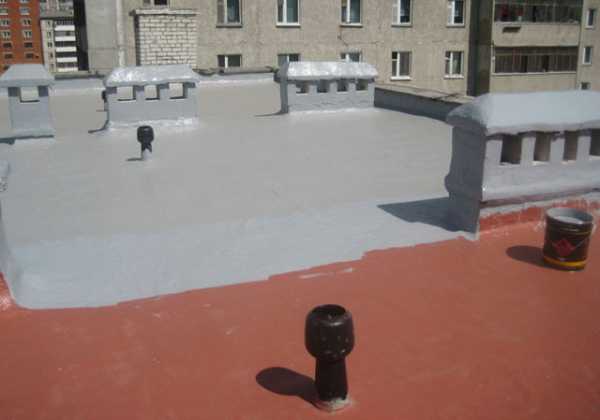

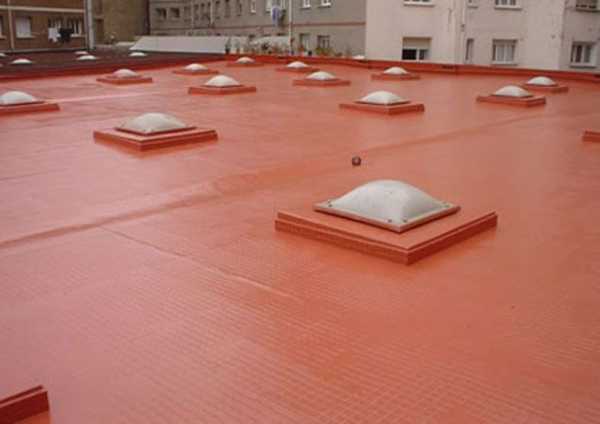

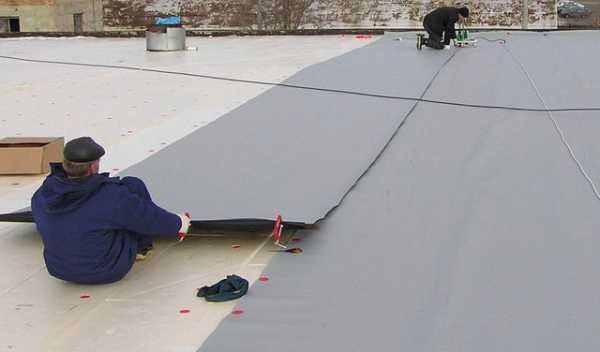

Фото мембранной кровли:

Видео: Устройство плоских наплавляемых кровель

srbu.ru

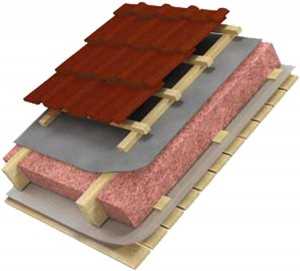

Кровельный пирог для металлочерепицы, устройство теплой кровли

Рассмотрим подробно элементы крыши, составляющие кровельный пирог под металлочерепицу. Как известно, кровля любого здания имеет слоистую структуру, которую принято называть кровельным пирогом. Конструкция кровли, т. е. «составляющие пирога», должна удовлетворять требованиям соответствующих нормативных документов, а именно СП 31-101-97 «Проектирование и строительство кровель». В настоящее время кровля из металлочерепицы является одним из самых распространенных видов покрытий стропильных систем малоэтажных жилых зданий. Высокие эксплуатационные свойства данного материала обеспечивают надежность и прочность покрытия крыши. Долговечность, сравнительная простота техники укладывания, небольшой вес и эстетичный внешний вид обеспечивают популярность металлочерепичной кровли.

Типы кровли

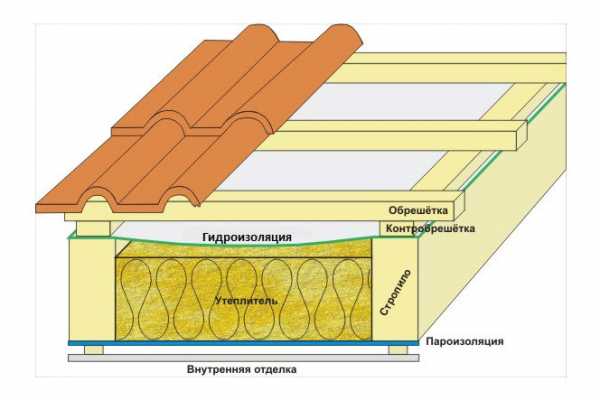

Кровельный пирог под металлочерепицу имеет определенный состав, который зависит от назначения подкровельного пространства.

Теплая мансарда

Если в подкровельном пространстве планируется устройство теплого помещения (теплая мансарда), то пирог имеет следующий состав:

• металлочерепица;
• обрешетка;
• контробрешетка;
• гидроизоляционная мембрана;
• негорючий утеплитель между стропил;
• пароизоляционная мембрана;
• подшивка.

Холодный чердак

В случае когда вместо теплой мансарды устраивается холодный чердак, такие элементы, как утеплитель и пароизоляция, исключаются из состава кровельного пирога.

Состав кровли

Рассмотрим подробнее каждый слой теплой кровли из металлочерепицы.

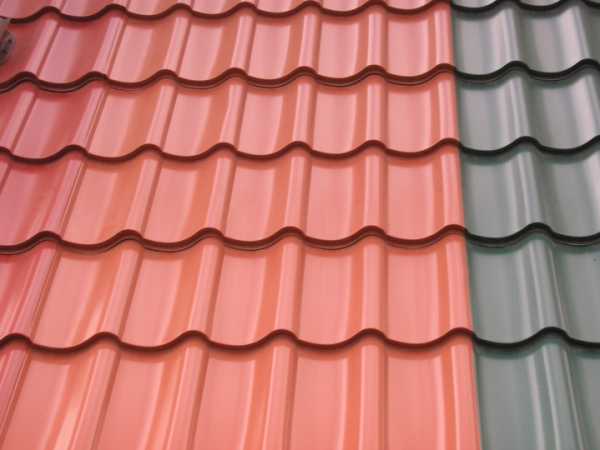

Металлочерепица

Представляет собой профилированные в двух направлениях листы из оцинкованной стали с защитным полимерным покрытием. Как правило, длина листа соответствует длине ската. Данный материал применим для устройства скатных крыш с уклоном более 14 градусов, и подходит для всех климатических зон строительства. При устройстве двускатной крыши листы металлочерепицы укладывают с торца, при этом вышеуложенные ряды перекрывают нижеуложенными. Листы металлочерепицы крепят к основанию с помощью шурупов с уплотнительной шайбой.

Основание

Основанием под металлочерепицу является деревянная обрешетка и контробрешетка из бруска сечением 50×50 или досок 32×100. Листы металлочерепицы крепятся к брускам обрешетки, которые, в свою очередь, крепятся на бруски контробрешетки, фиксируемые на стропилах. Контробрешетка создает воздушный зазор между утеплителем в теле стропил и верхним покрытием кровли, что обеспечивает вентиляцию кровли от карниза к коньку и препятствует образованию конденсата. Устраивать сплошной деревянный настил под металлочерепицу нецелесообразно, поэтому элементы обрешетки устраивают с шагом 350–400 мм (зависит от шага волны). В местах разжелобков и по карнизам выполняется настил из досок шириной 140–150 мм. Перед началом работ все деревянные элементы основания должны быть обработаны антисептическим и огнезащитным пропиточным составом.

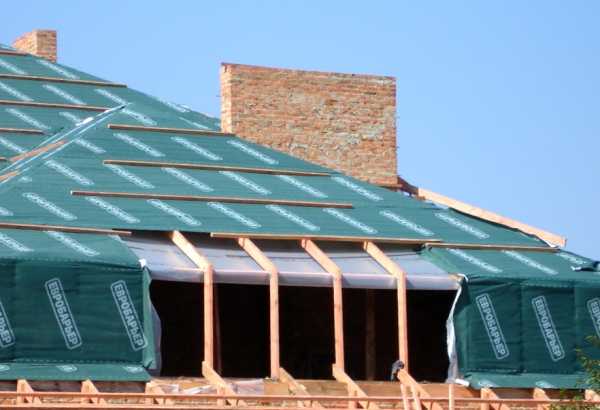

Гидроизоляционная мембрана

Такая пленка или мембрана защищает кровлю от влаги, протечек и сырости. Производители предлагают большой выбор дышащих пленочных мембран, предназначенных для гидроизоляции кровли: «Ютафол», «Тайвек», «Дельта» и «Изоспан».

Гидроизоляционная мембрана представляет собой перфорированную армированную полимерную пленку и обеспечивает вентиляцию кровельного пирога: мембрана пропускает пар с нижней стороны и задерживает влагу с верхней.

Основными техническими характеристиками пленок являются: стойкость к ультрафиолету, толщина, паропроницаемость, срок службы. Работы по устройству гидроизоляции можно вести в сухую погоду. Рулонный материал гидроизоляционной пленки раскатывают над всеми элементами кровли, внахлест, поперек стропил от карниза к коньку. Нижнее полотно гидроизоляции выводится к лобовой доске карниза. Величина нахлеста пленки зависит от угла ската и составляет не менее 7 см. Для герметизации стыков используют скотч и специальные дисперсионные составы.

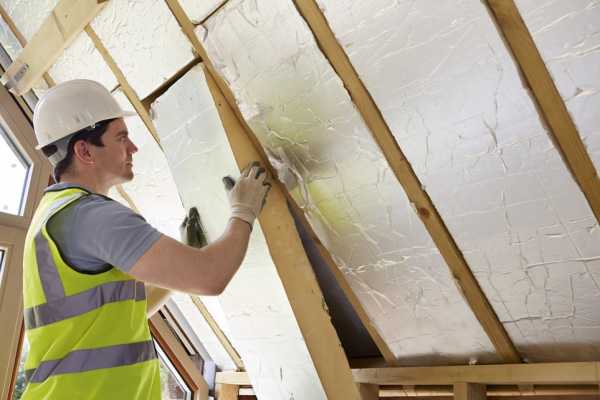

Утеплитель

Для устройства утепленной крыши применяются только негорючие минераловатные утеплители. Ошибочно полагать, что проблему горючести полимерного утеплителя скатной кровли можно решить с помощью антипиреновых пропиток. Основными техническими характеристиками теплоизоляционных материалов являются: коэффициент теплопроводности, группа горючести, жесткость, паропроницаемость, заданный срок эксплуатации. Толщина утеплителя зависит от его коэффициента теплопроводности, подбирается согласно теплотехническому расчету для конкретного района строительства и составляет обычно не менее 150 мм. На сегодняшний день производители выпускают специальные плитные утеплители для кровли: «Knauf Скатная кровля», «Isover Скатная кровля», «URSA», «Rockwool», «Техноруф» и т. д. Плиты утеплителя укладывают в теле стропил враспор и фиксируются между стропилами благодаря своей упругости.

Пароизоляция

Препятствует образованию конденсата, который может образовываться на поверхности утеплителя вследствие разности температуры воздуха внутри отапливаемого помещения и снаружи. Пароизоляционный материал не пропускает теплый воздух (пары). Благодаря этому утеплитель остается сухим и сможет долго выполнять свою функцию. Пароизоляция фиксируется на стропилах с помощью степлера. Рабочие полотна пароизоляции укладываются внахлест, стыки герметизируются. Производители предлагают большой ассортимент пароизоляционных материалов, отличающихся плотностью и величиной паропроницаемости.

Внутренняя обшивка

Выполняется из досок или листов гипсокартона после того, как работы по устройству всех слоев кровельного пирога завершены.

Заключение

Качественные материалы, из которых выполняется устройство крыши и ведение строительных работ в соответствии требованиям нормативных документов являются гарантом того, что крыша надолго защитит дом от любых видов атмосферных воздействий и позволит создать условия для комфортного проживания в нем. Смотрите также видео по теме:

prokryshi.ru

обстоятельная информация о ее основных составляющих

Выбор кровельного материала и конструкция крыши производится во время разработки проекта строения. Все это зависит от дизайна здания, его конструкции и назначения. Элементы кровли, материалы для устройства, выбор вида крыши зависят от многих факторов. Прежде всего это климатические и географические условия, архитектурные требованиями к строению и степень капитальности здания. Конструкция крыши у бани или какого-нибудь хозяйственного строения может быть совершенно иной, чем у жилого дома.

Основных элементов у крыши три: стропила, обрешетка и защитная часть, то есть кровля. Горизонтальные части называются разжелобок, конек и ендова. В качестве наклонных поверхностей выступают скаты и ребра. Для обеспечения стока у нижнего края ската иногда используются желоба.

Теперь рассмотрим, из чего состоит крыша и ее защитное покрытие – кровля.

Известно, что все здания имеют хоть какое-то верхнее перекрытие, причем у цивилизованных строений оно бывает двух видов:

• Чердачное (или верхнее) перекрытие. Служит для защиты от охлаждения.
• Крыша. Обеспечивает защиту всего здания от атмосферных осадков, солнца и ветра.

Конструктивные элементы крыши

Основные элементы кровли:

• Один из главных элементов – это скат – так называемая система наклонных плоскостей, которая способствует беспроблемному выводу водных осадков с кровли. Можно сказать, что он обеспечивает ее водонепроницаемость.
• Ребра – это выступающие углы, которые появляются из-за пересечения скатов.
• Ендова, или разжелобок – это внутренние углы, образующиеся в местах пересечения двух скатов. Один из главных конструктивных элементов.
• Спуск – так называется нижняя часть ската.
• Капельник – а это нижняя часть спуска, которая защищает карниз и стену от попадания воды.

• За краем наружных стен строения выступает горизонтальная часть ската, которая называется карнизный свес.
• Есть еще и фронтальный свес, которым называют наклонную часть ската.
• У обреза ската обязательно делается желоб – место для сбора талой и дождевой воды.

Доборные элементы кровли

Собранная желобами жидкость отводится и сбрасывается вниз при помощи водоспуска, который бывает двух видов:

• наружный, при котором водосточные трубы устанавливаются у внешней стены здания;
• внутренний – водосточные трубы монтируются внутри стен, чаще всего используется, если установлена плоская кровля.

Однако желоба и водоспуски можно не использовать, если высота здания небольшая, а площадь конструкции маленькая. Вода будет падать с обреза крыши прямо на землю.

Кровельные элементы укладываются в продольном или поперечном направлении. Листы кровельной стали соединяют в замок, а все остальные покрытия – внахлестку.

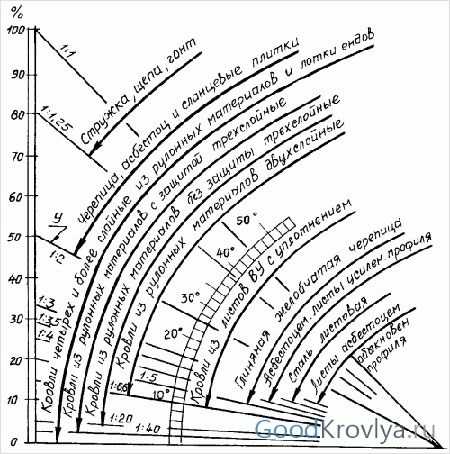

График, помогающий выбрать материал для покрытия и тип водоотвода в зависимости от уклона кровли.

Важным параметром кровли является уклон, который защищает крышу от скопления атмосферных осадков, особенно снега. Выражается он преимущественно в градусах, но на чертежах можно встретить и уклон в процентах. От этого показателя зависит материал для покрытия и способ отвода влаги с крыши.

Наверняка для некоторых непосвященных в строительство людей будет сюрпризом, насколько много существуют различных геометрических форм крыши. Разумеется, каждая из них используется для определенного вида строений:

• Односкатная крыша. Используется для достаточно простых строений, на которых нет водосточных труб и сбрасывания снега. Также она оптимальная для тех построек, которые примыкают продольной стороной к более крупному зданию. Незаменима для вспомогательных строений: бань, туалетов, беседок и т. д. Самый простой вид кровли, не требующий большого количества материала, но при всем этом один из самых долговечных.
• Двускатная, или щипцовая. Это конструкция из наклонных двух скатов. Пространство треугольной формы между скатами называется щипцами или фронтонами. Один из самых популярных видов крыш, использующийся при возведении домов, коттеджей и зданий с небольшим количеством этажей.

Крыши бывают разные, что показывает данный рисунок. Не бывает трехскатной крыши. Наиболее оригинально смотрится коническая щипцовая конструкция

• Четырехскатная. Подразделяется на вальмовую и шатровую. Используется преимущественно в сельском и дачном строительстве.
• Купольная. Служит для перекрытия зданий. Один из самых старинных видов крыши. Часто применяется при строительстве гостиниц или павильонов.
• Мансардная. Разновидность двускатной крыши.
• Сводчатая. Используется для перекрытия промышленных или общественных зданий прямоугольного плана.
• Коническая. Незаменима при строительстве зданий круглой формы.
• Пирамидальная. «Обслуживает» здания квадратного или многоугольного плана.

Как видите, в зависимости от формы и назначения здания используется тот или иной вид крыши. Для туалета или бани использовать четырехскатную конструкцию – полная глупость, точно так же и для многоэтажных строений односкатная крыша – неподходящий вариант.

Помимо формы, крыши делятся и по своей конструкции. По этому показателю они могут быть чердачные и бесчердачные. Чердачные (раздельные) крыши в зависимости от типа здания могут утеплять или делать холодными. В совмещенных (бесчердачных) крышах несущие элементы перекрывают верхний этаж здания. Бесчердачные крыши строятся без вентиляции либо с полной или частичной вентиляцией.

Разница между чердачной и бесчердачной крышей. В крышах без чердака нагрузку на себя принимает несущая стена.

Как мы уже упоминали, выбор формы крыши зависит от архитектурного замысла, вида кровельного материала и т. д. Много решает уклон скатов и особенности несущей конструкции. Нельзя пренебрегать и климатическими условиями. В теплых районах популярны крыши с небольшим углом наклона, а в заснеженных условиях – с крутым наклоном и маленьким свесом, чтобы снеговые осадки не задерживались на крыше. В условиях сильных ветров конструкция должна быть пологой для уменьшения парусности.

В качестве основания любой крыши используются стропила, изготовленные из деревянных досок или брусьев. Это несущая конструкция, принимающая вес кровли на себя, поэтому она всегда изготавливается из высококачественной древесины, без трещин и гнили. Материалом для изготовления стропил служат доски хвойных пород или брусья. Они должны быть отлично просушены и содержать минимальное количество сучков. Допустимо использование бревен, но они намного тяжелее.

Опорой для стропил служит мауэрлат. Это брус с сечением не менее 10х10 см или бревно, обязательно обтесанное с нижней стороны. Данный элемент предназначен также для того, чтобы нагрузка на несущие стены распределялась равномерно. В качестве мауэрлата может использоваться верхний венец сруба для строительства брусчатых и рубленых строений.

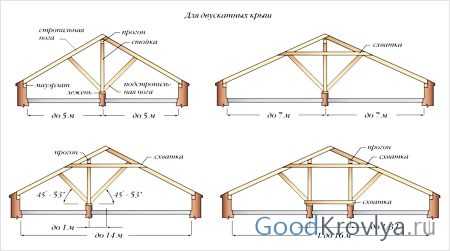

Схема стропил для двухскатной крыши. Мауэрлат в качестве опоры обязателен.

Сечение стропил рассчитывается дополнительно, и оно зависит от нескольких показателей: нагрузки, которую создает вес кровли и снеговые осадки, шага стропил, размера пролета и уклона кровли. По способу установки стропила делятся два вида: на наслонные и висячие. Первые устанавливают наклонно на опоры, в качестве которых служат наружные стены (у односкатной крыши) или внутренние с наружными (у двухскатной). Висячие стропила опираются только на стены здания. Они устанавливаются в тех строениях, где нет дополнительных опор и внутренних несущих стен.

В качестве основания для поддержания и укладки кровли применяется обрешетка. Она может быть сплошной, но чаще всего делается с некоторым шагом, который зависит от материала. Главные требования при изготовлении основания:

• все детали должны плотно закрепляться на несущей конструкции;
• стыки над стропилами необходимо располагать вразбежку.

Обрешетка с шагом используется, когда покрытие изготавливается из асбестоцементных листов, черепицы или тонколистовой стали.

В качестве основания может также использоваться сплошной настил, однако он подходит только для рулонного материала или плоских асбестоцементных плиток. Расстояние между досками или брусьями должно быть одинаковым по всей поверхности.

Обрешетка изготавливается из обрезной доски. В зависимости от типа предполагаемой кровли и конструкции крыши, может быть сплошной или разряженной.

Устройство кровли хотя и кажется сложным, однако содержит в себе элементы, каждый из которых выполняет свои функции. Очень многое зависит от конструкции всей крыши, которая разрабатывается во время проектирования здания или планирования ремонта.

Крыша вашего дома будет надежной и долговечной только тогда, когда правильно и грамотно установлены все составляющие: кровельное покрытие, ребра, коньки, водостоки, примыкания к трубам и прочие составляющие. Покупать кровлю лучше в полной комплектации, в которой есть все необходимые материалы и аксессуары, причем от одного производителя.

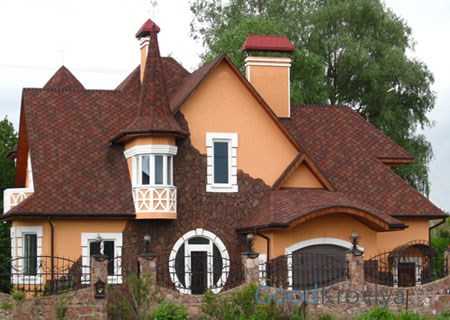

Крыша сложной конфигурации с фантазийным дизайном

Заниматься проектированием строений должны частные архитекторы или проектные бюро, так как только у них есть на это необходимое разрешение. Готовый проект дома содержит план кровли, все узлы и детали конструкции крыши. Непосредственное строительство следует доверять только профессионалам, которые выполнят качественный монтаж и предоставят гарантию на проведенные работы.

goodkrovlya.com

состав и правила его монтажа

Содержание статьи

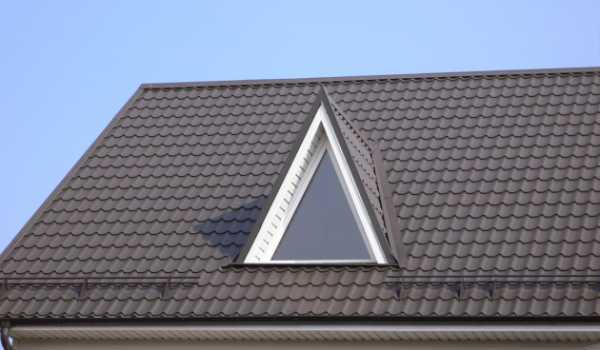

Одним из условий долгого срока службы кровельного покрытия является грамотно собранные пирог. Кровля любой конструкции собирается из определенного количества слоев, и каждый из них выполняет определенные функции. Каким должен быть кровельный пирог под металлочерепицу, чтобы покрытие максимально надежно защищало внутренние помещения и могло прослужить максимально долго? Попробуем дать развернутый ответ на этот вопрос.

Современная кровля – это конструкция, которая не только защищает дом от действия осадков и ветра, но и препятствует потерям тепла через крышу.

Чтобы собранная конструкция могла полноценно выполнять свои функции, необходимо правильно собрать кровельный пирог, сформировав нужное количество слоев, правильно расположив их и позаботившись о том, чтобы между слоями мог свободно циркулировать воздух. Качественная вентиляция подкровельного пространства – это залог предохранения разрушения материалов от действия влаги.

Типы кровель

Существует два типа кровель, в зависимости от того, какой из них будет выбран, будет зависеть состав и конструкция кровельного пирога. Итак, кровля может быть:

• «Теплой», то есть отапливаемой. Это вариант выбирается в том случае, когда планируется устройство жилой мансарды.
• «Холодной», то есть, на которой отопление не предусмотрено.

Состав «пирога» кровли в зависимости от ее типа

Понятно, что состав пирога «холодной» кровли будет несколько проще, чем той, под которой запланировано расположение жилой комнаты.

Состав «холодной» кровли

В состав «пирога» неотапливаемой кровли входят следующие слои (по направлению из помещения наружу):

• Обшивка стен чердака. Это может быть вагонка или любой подходящий листовой материал.
• Стропильная (несущая) система крыши;
• Гидроизоляционный слой – пленка, которая дополнительно защищает помещения от проникновения влаги.
• Контробрешетка – конструкция, необходимая для обеспечения проветривания пространства между кровельным покрытием и слоем гидроизоляции.
• Обрешетка – основа для укладки металлочерепицы.
• Металлочерепица.

Состав «теплой» кровли

Состав кровли для мансардных отапливаемых помещений несколько сложнее. В «пирог» включены следующие слои:

• Внутренняя отделка – гипсокартон, вагонка и пр.
• Слой пароизолирующей пленки. Назначение этого слоя – защита теплоизолятора от проникновения пара, выходящего из помещений.

Совет! Отсутствие слоя пароизоляции приведет к тому, что пар, выводимый из помещений, будет конденсироваться в слое теплоизолятора, увлажняя его. А это приведет к тому, что качество защиты помещений от потери тепла будет снижено.

• Теплоизолирующий материал. Чаще всего, в этом качестве используется минеральная вата.
• Стропильная система. Именно между элементов стропильной системы обычно укладываются плиты утеплителя.
• Внутренняя контробрешетка. Данная конструкция собирается для проветривания пространства между утеплителем и гидроизоляцией.
• Гидроизоляция;
• Внешняя контробрешетка;
• Обрешетка;
• Кровельный материал.

Элементы кровельного пирога

Рассмотрим подробнее каждый из элементов кровельного пирога.

Пароизоляция

Пароизоляционная пленка используется для защиты кровельной конструкции от действия пара, который неизбежно образуется в жилых помещениях. Пароизоляция защищает от намокания слои утеплителя, а также стропильные конструкции от разрушительного действия влаги.

Совет! При установке пароизоляции нужно помнить, что между пленкой и слоем отделки подкровельного пространства оставался небольшой зазор.

Теплоизоляция

В современном строительстве в качестве теплоизолятора чаще всего используются следующие материалы:

• Утеплитель из базальтовой ваты Технониколь, Парок (Paroc), Роквул (Rockwool) и пр.
• Утеплитель из минеральной ваты – Исовер (Isover), УРСА (URSA).
• Минеральный утеплитель полужесткий – «Скатная кровля», Роклайт ТехноНиколь, Исовер KL 37 и пр.
• Эковата.
• Пенополистирол эксрудированный.
• Стекловата.

Совет! Стекловата – это самый дешевый, но далеко не самый лучший вариант утеплителя, поэтому сегодня его используют редко. Лучшим же вариантом считается жесткий или полужесткий утеплитель из минеральной ваты, выпускаемый в виде плит.

Устанавливают плиты утеплителя между элементами стропильной конструкции. В том случае, если шаг между отдельными балками системы большой, то между ног стропил создают дополнительные держатели для плит утеплителя из проволоки.

При сборке кровли из металлочерепицы одновременно с установкой утеплительного материала может быть установлен слой звукоизолятора. Дело в том, что металлочерепица, как и прочие стальные кровельные материалы, относится к разряду «шумных». Поэтому, чтобы снизить уровень шума в доме во время дождя, рекомендуется установить материал, обладающий способностью «гасить» звуки.

Гидроизоляция

Установка гидроизоляционного покрытия при монтаже металочерепичной кровли является обязательной, вне зависимости от того, монтируется ли «теплая» или «холодная» крыша. Гидроизоляция необходима для:

• Защиты стропильной системы от действия конденсата, который накапливается в подкровельном пространстве;
• Предохранения попадания влаги в слой утеплителя на «теплых» кровлях;
• Дополнительной защиты от влаги чердачных и мансардных помещений.

Ассортимент материалов для гидроизоляции кровли достаточно большой, однако, при монтаже покрытий из металлочерепицы рекомендуется использовать мембранные гидроизоляционные материалы, предназначенные для использования на скатных крышах.

Полосы материала расстилаются по заранее собранной контробрешетке параллельно карнизным свесам. Между соседними полотнищами обязательно делают нахлест шириной 15 см, скрепляют полосы между собой клейкой лентой.

Крепят материал к брускам контробрешетки при помощи строительного степлера. Очень важно, чтобы гидроизоляционная мембрана не была натянута между стропильными ногами, а укладывалась с провисом в 1-2 см. Это обеспечивает нормальный вентиляционный зазор.

Обрешетка и контробрешетка

Для строительства наружной и внутренней контробрешетки используют деревянный брус с длиной ребра 50 мм. Обрешетку для укладки металлочерепицы собирают из досок. Причем для первого элемента обрешетки, устанавливаемого у карнизного свеса, используется более толстая 50-миллиметровая доска.

Остальная конструкция собирается из досок толщиной 32 мм. Шаг обрешетки зависит от типа используемой металлочерепицы, но он не должен превышать 40 см. Для того чтобы собранная конструкция прослужила долго, для изготовления обрешетки нужно использовать сухой пиломатериал. Кроме того, важно заранее обработать доски антисептическими пропитками для предотвращения процессов гниения.

Итак, грамотно собранный кровельный пирог под металлочерепицу – это одно из условий, обеспечивающих долгий срок службы покрытия. Поэтому к выбору материалов для формирования слоев кровельной конструкции, а также к изучению технологии их монтажа нужно отнестись очень серьезно и ответственно.

okrovlenadom.ru

состав, устройство черепицы, схема укладки, ендова, технология

Содержание:

Мягкую черепицу можно назвать материалом нового поколения, которые используются для устройства кровли. Основными функциями этого покрытия являются защита крыши от проникновения влаги и максимальное сохранение тепла. Однако нельзя не сказать об эстетической стороне, кровля из мягкой черепицы делает более привлекательной крышу любой конфигурации. Многие называют этот материал битумной или гибкой черепицей, в целом покрытие называется мягкой или гонтовой кровлей.

Технология производства

В основе производства мягкой черепицы лежит новейшая технология, благодаря которой на выходе получается материал с уникальной многослойной структурой, высокими эксплуатационными характеристиками и возможностью монтажа в любых климатических условиях.

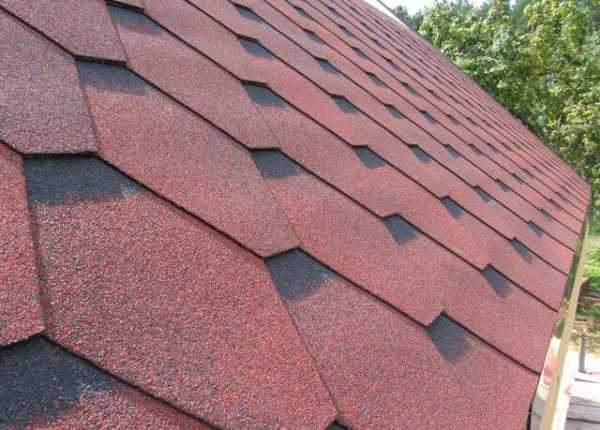

Структура и состав мягкой черепицы

В качестве основы для производства гибкой черепицы используют стеклохолст, предварительно пропитанный битумом с водоотталкивающими свойствами. Битум является продуктом переработки нефти, что оказывает большое влияние на формирование стоимости готового материала.

Основные свойства гибкой черепицы определяются качеством используемого сырья. Из высококачественного стеклохолста получается прочный материал с высокой устойчивостью к разрывам и механическим повреждениям.

Для производства стеклохолста используются волокна, состоящие из кварцевого песка, извести, глины и соды. Такие компоненты позволяют получить вещество, отвечающее экологическим нормам, устойчивое к горению и температурным перепадам. Полученный материал скатывают в рулоны, которые направляются  на следующий этап производства кровельного покрытия. Также изолирующее покрытие может быть изготовлено из древесной стружки или вторично переработанного картона.

Вначале рулоны готового полотна поступают в петлеобразователь, где создается резерв на случай аварийной остановки, чтобы обеспечить бесперебойную подачу материала.

Первый этап производства предполагает пропитку основы расплавленным модифицированным битумом, для этого основу направляют в специальный аппарат, который называется сатуратор.

Пластичность и эластичность материала при любой температуре достигается за счет ввода специальных полимерных веществ – модификаторов. Эти добавки имеют свойство удерживать влагу, поэтому готовый материал характеризуется влагонепроницаемостью, устойчивостью к плавлению от высокой температуры, растрескиванию и отсутствием неприятного запаха. Для повышения гибкости готовых изделий наносят дополнительный слой густого битума с примесью извести.

На поверхность немного подсохшего битума наносят минеральные гранулы, сланцевую или базальтовую крошку, нижнюю часть защищают полиэтиленовой пленкой. Добавление минералов, имеющих различные оттенки, позволяет получить продукцию с эксклюзивным внешним видом, защищенную от ультрафиолета. Такое покрытие отлично функционирует на протяжении нескольких десятков лет. При добавлении в красящий состав меди препятствует распространению мха и лишайников.

Защита нижней части полиэтиленом не допускает склеивание готовых изделий в пачках, аналогичный результат получается при посыпке поверхностей молотым известняком. Следующим этапом производства является охлаждение материала, для этой цели пласты направляют в охлажденный барабан с холодной водой. Затем на нижнюю часть полотна наносят полоски битума, которые при нагревании солнечными лучами расплавляются и склеивают полоски друг с другом. В результате образуется прочная единая поверхность.

Режут полотно на части определенного размера на завершающем этапе производства, основное внимание при этом уделяется вырезанию нижнего края. В этой части плитка может быть выполнена в форме овала, прямоугольника, треугольника, волны и другого. Плитка гибкой черепицы чаще всего имеет стандартные размеры: длина 1 метр, высота 0,33 метра.

С производственного конвейера готовый материал доставляют в упаковочный цех, здесь плитки фасуют в коробки по 10-25 единиц. В среднем одной коробки бывает достаточно, чтобы покрыть площадь крыши до 3 м².

Устройство кровли из гибкой черепицы на основе стеклохолста высокого качества гарантирует надежную защиту на протяжении нескольких десятков лет. В то же время дешевые аналоги требуют ремонта уже через 5-7 лет, поэтому в большинстве случаев используются в качестве временных покрытий для кровли.

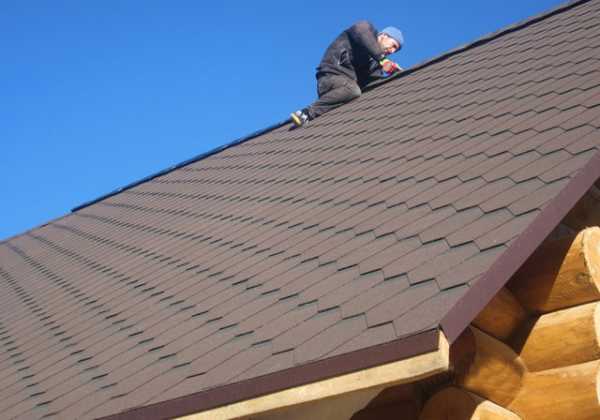

Устройство кровли из гибкой черепицы

Высококачественная черепица – это не единственное условие для возведения надежной и долговечной кровли. Большое значение имеет кровельный пирог, составленный в соответствии с определенными правилами. Только при комплексном подборе элементов каждый слой будет выполнять свою функцию, а все вместе они создадут прочную надежную кровлю.

По мнению специалистов, состав кровли из мягкой черепицы должен выглядеть следующим образом:

• Внутренняя обшивка мансардного этажа.
• Каркас, создающий зазор для свободной циркуляции воздуха.
• Пароизоляционный материал.
• Стропильный каркас.
• Контробрешетка для теплоизоляционного слоя.
• Теплоизоляция.
• Мембрана, защищающая утеплитель от влаги.
• Дополнительные рейки для создания вентиляционного зазора.
• Разреженная обрешетка из брусков.
• Сплошная обрешетка.
• Гидроизоляционный материал или специальная подкладка.
• Гибкая черепица.

Очень важно включить в процесс кровельных работ обработку деревянных элементов крыши антисептиками и антипиренами.

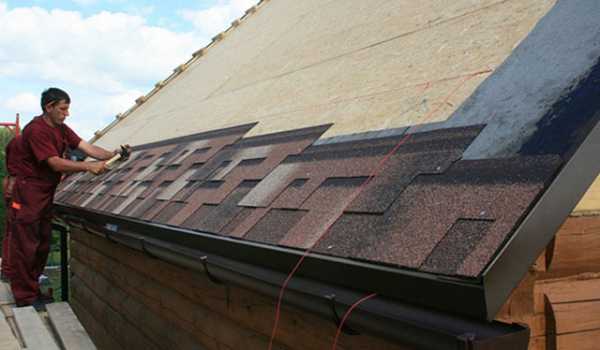

Последовательность выполнения работ — схема укладки

Определенный порядок монтажных работ способствует созданию надежной кровли из гибкой черепицы, поэтому рекомендуется придерживаться следующей схемы укладки мягкой черепицы:

• После установки стропильного каркаса на его внутренней стороне укладывают пароизоляционный материал. Это помогает защитить конструкцию от поднимающихся вверх паров. При монтаже пароизоляции нельзя допускать образование зазоров и провисаний, места стыков полос необходимо проклеить двухсторонним скотчем. Фиксацию пароблокирующего слоя можно проводить специальными планками, которые в дальнейшем могут использоваться для крепления внутренней обшивки мансардного этажа.
• Далее между наслонными стропилинами фиксируют контробрешетку, который будут поддерживать теплоизоляционный материал. После их установки переходят к укладке утеплителя, в качестве которого чаще всего используется минеральная вата. Теплоизоляция монтируется в два слоя, при этом второй слой должен обязательно перекрывать швы первого ряда. Это же правило соблюдается при утеплении с большим количеством слоев.
• Поверх утеплителя выполняют укладку ветрозащитной пленки или специальной мембраны, которая имеет свойство пропускать воздух, но при этом препятствует проникновению влаги к нижним слоям конструкции. Монтаж гибкой черепицы предполагает использование сплошной обрешетки из достаточно легких материалов, таких как влагостойкая фанера или ориентировано-стружечная плита. Монтаж элементов в этом случае требует обязательного наличия зазоров между плитами до 5 мм. Это не допустит деформации элементов обрешетки при повышении уровня влажности.
• Монтажные работы рекомендуется выполнять только  сухую погоду при температуре не ниже + 5 градусов. Перед непосредственной укладкой кровельного покрытия на обрешетке закрепляют специальную подкладку. При этом в первую очередь застилают нижнюю часть крыши, а затем поднимаются вверх. Полотна укладывают внахлест, промазывая стыки битумной мастикой. Далее монтируют карнизные и торцевые планки, а после этого начинают монтаж гибкой черепицы.
• Монтажные работы по укладке элементов мягкой кровли могут выполняться разными способами, это зависит от формы используемых плиток. Для каждого вида производителем составляется подробная инструкция, которая вкладывается в упаковку. Монтаж плиток выполняется в строгом соответствии с инструкцией.
• Чтобы создать цветовой баланс на крыше из гибкой черепицы, необходимо перемешать плитки из всех приобретенных коробок. Укладка первого ряда должна выполняться поверх карнизной планки, поэтому следует использовать специальную коньково-карнизную черепицу или отрезать фигурную часть нескольких планок. Монтаж следует начинать в центре ската.
• Укладка второго ряда также начинается в центре, но по отношению к предыдущим элементам должно быть смещение на пол-лепестка в какую-либо сторону. Выполняя фиксацию, важно чтобы нижний край укладываемого ряда и вырез предыдущих плиток совпадали. Для крепления элементов мягкой кровли используются специальные кровельные гвозди с большими круглыми шляпками.
• Особенно внимательно следует выполнять монтаж плиток в местах примыкания к трубе, вентиляционному выходу, коньку и мансардным окнам. Несоблюдение элементарных правил укладки в этом случае становится причиной образования протечек.
• В процессе монтажа плитки, уложенные друг на друга, под собственным весом склеиваются в единое полотно, надежно защищающее строение от неприятных сюрпризов погоды.
• Приобретая кровельный материал, следует подумать о небольшом запасе. Дело в том, что крыша сложной формы предполагает наличие ендов, переломов и различных декоративных элементов, в этих местах требуется подрезка и подгон элементов. В результате образуется до 5% отходов. Кстати на крыше с ровными скатами отходы практически не остаются.

Преимущества мягкой черепицы

Гибкая черепица обладает несколькими существенными преимуществами перед другими кровельными материалами:

• Способность в значительной степени снижать уровень шума.
• Возможность эксплуатации при любых погодных условиях.
• Устойчивость к проникновению влаги благодаря низкой пористости поверхности.
• Легкий монтаж без использования специальных инструментов.
• Экономный расход.
• Незначительная масса, не требующая усиленного основания для укладки.
• Долговечность.
• Устойчивость к образованию очагов коррозии и гнили.
• Создание герметичной поверхности.
• Безупречная эксплуатация при высокой и низкой температуре воздуха.
• Устойчивость к возгоранию и способность некоторое время сдерживать открытый огонь.
• Низкая цена.
• Большой выбор цвета, формы и размеров.
• Возможность монтажа на крышах любой формы.

Эксплуатация мягкой кровли

Гибкая черепица на крыше может безупречно эксплуатироваться долгое время и надежно защищать строение от осадков, ветра и температурных перепадов только при соблюдении нескольких правил ухода за покрытие такого типа.

Правило № 1. Плановые проверки.

Поверхность мягкой кровли требует регулярной проверки, которую лучше всего проводить в начале осеннего сезона и в конце весны. При этом важно выбрать пасмурный день, но без дождя, или провести ревизию ранним утром до того, как битумная поверхность начнет плавиться и размягчаться под воздействием солнечных лучей. В это время не рекомендуется ходить по кровле или подвергать ее механическим воздействиям. Стоит заметить, что зимнее время также неблагоприятно для контрольных проверок, так как в это время крыша покрыта слоем снега.

Перед началом осмотра крышу очищают от веток, листьев, травы и другого мусора, используя для работы веник или мягкую метелку. Не рекомендуется очищать поверхность металлической лопатой или острыми предметами. В процессе уборки особого внимания заслуживают дополнительные конструкции на крыше, такие как дымовые и водосточные трубы, желоба и ендова мягкой черепицы, а также другие конструктивные элементы.

Очищенную кровлю осматривают и выявляют имеющиеся повреждения. Наиболее тщательному осмотру подлежат места стыков и участки, прилегающие к трубам и коньку.

При обнаружении проблемных мест необходимо сразу начать реанимацию этого участка. Неглубокие повреждения повторно очищают и герметизируют, используя любую битумную мастику. Для этого материал расплавляют до жидкого или полужидкого состояния и заполняют им поврежденный участок.

На небольшом участке можно самостоятельно справиться с ремонтом. Для этого поверхность очищают и снимают слой минерального покрытия, на это место устанавливают аналогичную планку с условием, что она перекроет поврежденное место на 10 см со всех сторон. Газовым баллончиком или специальной горелкой нагревают покрытие, не допуская его оплавления. Допускается закрепить элемент небольшими гвоздиками с широкой шляпкой или дюбель-гвоздями с шайбой.

Повреждение большей площади требует замены полного удаления листов, что может вызвать определенные сложности. Дело в том, что при монтаже, выполненном в полном соответствии с технологией устройства кровли из гибкой черепицы, образуется единое полотно, что затрудняет удаление какой-либо части покрытия. В этом случае рекомендуется обратиться за помощью к профессиональным кровельщикам.

Если на кровле из битумной черепицы наблюдается образование пузырей, осыпание гранулята, преждевременное старение или подтеки битума, то это свидетельствует о нарушениях правил монтажа. Укладка гибкой черепицы в полном соответствии с инструкцией от производителя позволяет получить кровлю, которая станет надежной защитой строения  в течение гарантийного срока и после его окончания при условии правильной эксплуатации кровли.

Правило № 2. Уход в зимнее время.

Зимой на кровле из гибкой черепицы может скопиться много снега и наледи, которые оказывают дополнительную нагрузку на кровельный материал и весь стропильный каркас. При этом небольшая снеговая шапка серьезной опасности не представляет, следовательно, в этом случае отпадает необходимость убирать снег с крыши.

Снежная масса значительной толщины непременно счищается с помощью деревянной или пластиковой лопаты. Причем рекомендуется оставлять на крыше слой снега до 15 см. в этом случае риск повреждения битумной черепицы становится минимальным. В процессе уборки снега с мягкой кровли его сбрасывают сразу на землю, а не на участки крыши, расположенные ниже.

Основные производители гибкой черепицы

Гибкая черепица каждого производителя характеризуется определенным сроком эксплуатации и имеет свои особенности.

Икопал

Покрытие от французских изготовителей может безупречно функционировать в течение 20 лет, рекомендовано для использования в суровых северных районах.

Катепал

Производители из Финляндии гарантируют до 25 лет безупречного использования. Материал изготовлен по уникальной технологии с пропиткой модифицированным битумом и нанесением гранулята с запасом в 10%.

Дафлекс

Уникальное покрытие от германских изготовителей характеризуется незначительным весом и одновременной прочностью и надежностью. Используемое минеральное покрытие окрашивают при сильном нагревании, что способствует сохранению цвета на протяжении всего эксплуатационного периода.

Руфлекс

Материал российского производства отличается высоким качеством, сроком службы до 35 лет, повышенной влагостойкостью и способностью сохранять максимальное количество тепла.

Мягкая черепица – это недорогое, но прочное и долговечное кровельное покрытие, разнообразной формы, текстуры и окраски. Наложение на основу более толстого слоя битума и минералов делает готовые изделия качественными и надежными. Возможность противостоять любым неблагоприятным погодным условиям, включая дождь, снег или град, делает покрытие незаменимым для каждого дома. Именно кровля из мягкой черепицы сделает проживание в доме комфортным и уютным.

kryshadoma.com

виды, состав, характеристики, черная гибкая, варианты сложной кровли

Содержание:

Достичь максимальной степени гидроизоляции крыши получится путем укладки кровельных материалов. У современных покрытий относительно невысокая цена, такие конструкции легкие по весу. Ввиду этого упрощается транспортировка и процесс монтажа. Среди достоинств материала также можно выделить гибкость, возможно обустройство объектов со сложной конфигурацией. В статье пойдет речь о видах мягкой кровли.

Большинство видов покрытий широко используется в частном строительстве. Область применения того или иного материала зависит от состава мягкой кровли, а также характеристик. С их различиями стоит ознакомиться еще до приобретения.

Обновленная мягкая кровля

Самым первым кровельным материалом сейчас считается рулонный рубероид. Для его изготовления поверх картонной основы наносился окисленный нефтяной битум. У обоих компонентов была одна проблема — высокая износостойкость. Атмосферные осадки приводили к разрушению картона, а битум трескался под действием низких температур. Столь большая уязвимость к природным явлениям принудила к поиску лучшего варианта.

Для модернизации старого состава начали использовать полимерные добавки. С их помощью удалось добавить рубероиду прочности, эластичности, а также устойчивости к разрушению от атмосферных осадков. Вместе с тем в составе заменили картон. Вместо него начали использовать материалы, не разбухающие от воды: стеклосетку, фольгу из алюминия или меди, стекловолокно и прочие альтернативы.

Разумеется, улучшения такого рода отразились на цене материала. Но также возросла его надежность, долговечность и устойчивость к погодным явлениям. Новая разновидность мягкой кровли требует ремонта в 3-5 раз реже, если сравнить с прежними рубероидом и толью. Ввиду этого экономия происходит на обслуживании покрытия.

Дальнейшее улучшение позволило получить следующие разновидности мягкой кровли:

• Мастики и эмульсии. Такие кровельные покрытия выпускаются в пасто- и сметанообразной консистенции. Нельзя однозначно утверждать, что эти материалы совсем новые для строительства, но они были сильно усовершенствованы. Ранее их использовали в качестве связующего компонента для кровельного пирога либо наносили как гидроизоляционный слой. А теперь мастики и эмульсии еще выполняют роль самостоятельных кровельных покрытий. Существует три общепринятых способа нанесения: шпаклевка, напыление и наливка. Материал слоями чередуется со стеклохолстом при укладке. По составу он напоминает рулонное изделие, но собранное на месте строительства. Можно сказать, что это битумная либо полимерная оболочка, которой не покрыли основу.
• Полимерные мембраны. Данный вид кровельного материала продается в рулонах. Производство мембран основано на структурном рубероидном принципе. Отличия кроются в составе, причем они весьма существенные. По сторонам армирующей сетки находится полимерный компонент. Чаще всего используются ЭПДМ, ПВХ или ТПО. Материал определяет схему монтажа и эксплуатационные характеристики мягкой кровли.
• Битумная черепица. Материал состоит из рубероида, нарезанного листами. Изготовлением данного вида кровельного покрытия занимаются те же компании, что производят рулонные разновидности. Вместе с тем выпускаются фасонные детали, отлично сочетающиеся с черепицей. С их помощью получится оформить крышу любых размеров. У данного материала ниже эластичность, если сравнивать с рулонными покрытиями. Несмотря на это, битумная черепица пользуется высоким спросом в строительстве, особенно в частном.

Сфера применения той или иной кровли определяется эксплуатационными свойствами и вариантом монтажа. Эти сведения стоит брать во внимание при выборе материала.

Рулонные битумные кровли — виды и состав

В категорию битумных кровельных покрытий входят еще и битумно-полимерные изделия, а также материалы с улучшенным битумным составом. Связано это с тем, что они все используются в одинаковых сферах строительства. Схожесть заключается и в способе укладки.

Используются четыре варианта крепления битумных кровельных покрытий:

1. Приклеивание на битумное или битумно-резиновое мастичное покрытие. Это классический вариант крепления, который на данный момент устарел ввиду своей сложности и ресурсоемкости. Создается от четырех до пяти слоев кровли, перпендикулярных относительно друг друга.
2. Схватывание на холодную мастику. Результатом становится надежное крепление покрытия к загрунтованному основанию. Данный вариант соединения допустим исключительно с материалами, толщина которых не превышает 2.8 мм. В этом случае мастика наносится не на основу, а на специальный лист покрытия, прикрепленный к ней. Когда полоса зафиксирована, ее поверхность нужно протереть, чтобы удалить воздух и излишки состава. Лучше всего для этого использовать силиконовый валик. Такой вариант крепления требует одновременной работы не менее двух мастеров: первый будет наносить мастику и раскатывать покрытия, второй в это время должен работать валиком по прикрепленному полотну. И так на протяжении всего процесса.
3. Наплавление холодным методом. Выполняется путем растворения битумного слоя по тыльной стороне. В данном случае нижнюю часть листа, подготовленного для монтажа, обливают керосином либо уайт-спиритом. Основание тоже требует нанесения растворителя, но только после подготовки. Крепление полос выполняется с нахлестом, его размеры по бокам составляют 10-12 сантиметров, а в торцах — приблизительно 15 сантиметров. Данный вариант укладки примечателен тем, что для его выполнения достаточно одного человека. Но в таком случае ему нужно будет работать в быстром темпе.
4. Наплавление, выполняемое при соединении разогретой (допустимо расплавление) задней стороны материала с основанием, которое перед этим покрывается битумной мастикой. Если толщина покрытия находится в диапазоне от 2 до 5 миллиметров, то предпочтительнее использовать газовую горелку. Но в таком случае часть оболочки выгорает, что приводит к снижению износостойкости кровельного материала. При выборе данного способа крепления необходимо следить за безопасностью процесса. Ведь присутствует риск случайных возгораний. Для разогревания тыльной стороны используются инфракрасными нагревательными приборами, нагрев должен приходиться по всей ширине изделия.

Укладка рулонной кровли начинается от середины крыши к ее краям, в оба направления. Покрытие скатных конструкций начинается с самого низа, по направлению к вершинам скатов. В том случае, когда кровля включает в себя какие-либо понижения, например, ендовы, то укладку следует начинать именно с них. Требуется предварительная подготовка участков кровли, на которых приходится высокая нагрузка. Это могут быть разжелобки, края свесов, коммуникационные отверстия, а также примыкания. Такие элементы следует обклеить барьерной гидроизоляцией.

На предварительном этапе необходимо развернуть рулон и примерить его к плоской кровле. Обычно это делается еще за день до крепления. Затем он сворачивается к середине таким образом, чтобы тыльная часть разместилась сверху. Такой вариант подходит для обустройства плоской конструкции. Со скатной кровли ситуация иная. Необходимо разместить рулон в нижней точке пространства крыши.

Варианты основания для укладки кровли

Подходящие основания для укладки рулонов:

1. Бетонные плиты;
2. Профилированные листы;
3. Бетонные стяжки (как с уклоном, так и без).

Также допустимо выравнивание ориентированно-стружечными плитами или фанерными листами. Существует определенные правила по количеству слоев покрытия. Их значение определяется уклоном крыши.

Зависимость крутизны кровли от необходимого количества слоев покрытия:

1. Два слоя укладки для крыш с уклоном больше 15 градусов;
2. Три слоя укладки для крыш с уклоном от 5 до 15 градусов;
3. Четыре слоя укладки для плоских крыш и скатов не больше 5 градусов.

Возможно применение черной мягкой кровли для обустройства скатных крыш, уклон которых меньше 25 градусов. Для укладки с углом от 15 градусов листы покрытия размещают вдоль направления стока воды, а значит, параллельно стропильным ногам. Но данный вариант укладки применяется очень редко. В основном рулоны применяют для обустройства плоских поверхностей в том случае, если по каким-либо причинам невозможно использование других материалов.

Мастичные или наливные кровли

Хоть сами материалы покрытия весьма дорогие, создание полимерной, битумной или битумно-полимерной кровли выйдет дешевле, если сравнивать с использованием рулонных изделий с идентичным составом. Происходит так благодаря частичной механизации процесса. У мастичных покрытий, которые еще называются наливными, присутствует одно значительное преимущество — они получаются монолитными, без швов. Это значит, что на протяжении всего периода эксплуатации протечек быть не может.

Но и недостатки у такого материала есть. Первый из них — большие трудности с созданием равномерного слоя. Вторым минусом считаются требования к состоянию основания. Недопустимо покрытие поверх мокрой или сколько-либо влажной поверхности. Погодные факторы и текущий климат местности могут легко помешать монтажу. Данный факт обязательно нужно брать во внимание при планировании работ.

Мастичную кровлю могут изготавливать из материалов одного вида, также допустимо использование их комбинаций. К примеру, между слоями рулонного покрытия размещают слои эмульсии.

Всего выделяют три типа мастичных кровельных ковров, разделенных в соответствии с конструктивными особенностями:

1. Неармированные. В состав входит битумно-латексная эмульсия, гравийная посыпка и слой горячей мастики.
2. Армированные. Такие материалы состоят из слоев битумной либо битумно-полимерной мастики. Между ними размещается армирующий материал. Чаще всего для этого используется стеклоткань, стекловолокно и аналоги.
3. Комбинированные. Этот вид гибкой кровли мастичной состоит из чередующихся слоев. Рулонный материал в данном случае выступает в роли верхней защиты.

Стандартный принцип оформления армированной мастичной кровли:

1. Для начала нужно зачистить кровли. Ослабленные участки укрепляются с помощью гидроизоляционного барьерного ковра шириной около полуметра. Его нужно прибить вокруг точек, по линиям водостоков и краям свесов. Допустим вариант приклеивания. Если крыша с коньком, то для него требуется гидроизоляционный слой метровой ширины.
2. На вертикальные стенки парапетов и примыканий нужно посадить горизонтальные полосы стеклосетки на клей. Оптимальная высота — 30 сантиметров.
3. Покрытые участки следует обработать мастикой. Рекомендуется наносить слой в один сантиметр.
4. Слой грунтовки наносится напылением поверх основанием. Эмульсионный состав нужно замешать с рубленым стекловолокном и покрыть с помощью пистолета. Если отсутствует необходимое оборудование, то возможен альтернативный вариант: заливка основания эмульсией, а затем армирование с помощью гравия мелких фракций либо минеральной крошки.
5. Теперь нужно дождаться полного схватывания наливки. Только потом можно переходить к укладке второго слоя. Участок работы следует застелить срезами армирующего стеклохолста, нахлест должен быть равен примерно 10 сантиметров для вертикальных стенок. Затем наносится кровельный материал. Предпочтительная толщина слоев составляет 2 миллиметра.
6. Повторяйте шаги, пока не получится кровля необходимой толщины. Под конец наносится слой холодного битумно-латексного состава. Возможен вариант с покраской или покрытием горячей мастикой.

Оформление мастичного ковра следует начинать с низа кровли, постепенно перемещаясь к вершине. Верхний край защищается с помощью металлической планки, ее нужно разместить на бортики по вертикальным стенкам. Для защиты карнизов используется оцинкованный фартук.

В качестве основания для нанесения мастичной кровли обычно используются бетонные стяжки и железобетонные плитки. В таком случае швы заполняются битумным составом. Необходима предварительная подготовка основы к нанесению поверхности, но грунтовка не требуется. Возможны небольшие (до 7 миллиметров) отклонения в рельефе. Даже в таком случае мастика распределится равномерно.

Характеристики рулонных полимерных мембран

На рынке представлено большое количество разновидностей данного материала. Среди его особенностей можно выделить армирующую базу, не подверженную гниению, и полимерную оболочку по обеим сторонам.

Рулонные полимерные варианты мягкой кровли:

• ПВХ-мембраны. Такое кровельное покрытие изготовлено из полиэфирной сетки с полимерным покрытием. Для посадки мастики на основание используются холодные мастики либо клеевые составы. Для образования единого полотна необходима сварка горячим способом. Возможен монтаж кровли своими руками. В таком случае отлично подойдет балластная методика. Полотна размещаются свободно, а затем прижимаются балластным грузом, например, мешками гальки. Упростить процедуру крепления ПВХ-полотен получится с помощью телескопического крепежа и саморезов.
• ЭПДМ-мембраны. У данного материала основной компонент — полиэфирная сетка. Также присутствует синтетическая каучуковая оболочка по обеим сторонам. Для крепления к основе используются клеевые составы. Они же задействованы при соединении полотен. И это считается серьезным минусом каучуковых рулонных покрытий, ведь сварка гораздо надежнее.
• ТПО-мембраны. Базой в таких материалах выступает стеклоткань или сетка. Оболочка изготовлена с использованием термопластичных олефинов. Как и в ПВХ-мембранах, для первичного монтажа покрытия используется мастика или клей, а затем идет образование полотна при помощи сварки.

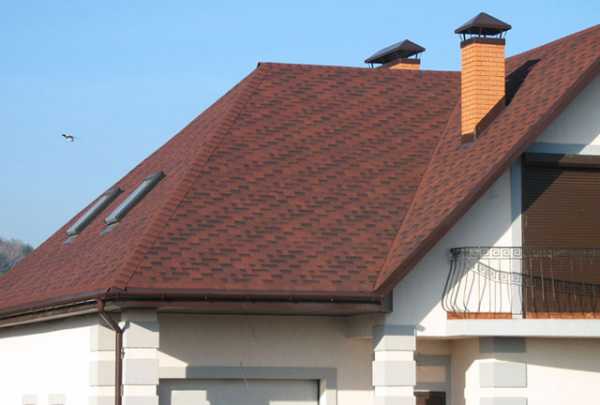

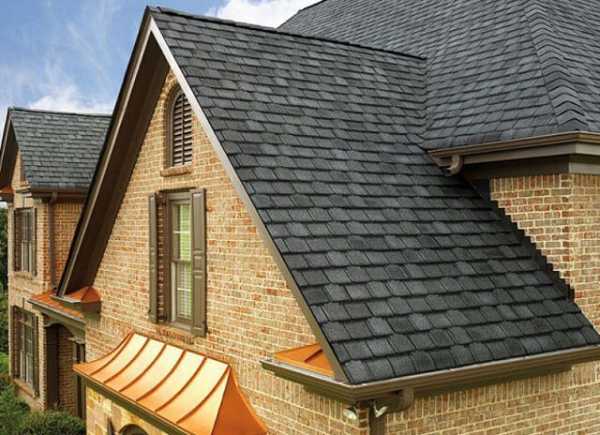

Штучная битумная черепица

Данная разновидность черепицы проявляет себя лучше всего среди сложных мягких кровель. Особое распространение она получила в сфере частного строительства. Материал подходит для покрытия почти любых скатных кровельных покрытий, для него крутизна не играет роли.

Штучная черепица сочетает в себе приятный внешний вид керамических изделий, изоляционные свойства рулонных разновидностей, а также монолитность наливной кровли (нагрев спекает фрагменты покрытия в цельный покров).

kryshadoma.com
