технология монтажа с запилом и без

Залогом долгой и беспроблемной жизни в новопостроенном доме служит прочная и безопасная кровля. Основу ее надежности составляет правильный расчет всех элементов выбранной стропильной системы и добротно выполненный монтаж. Качество же монтажа базируется на правильном подборе материалов, крепежных изделий и способов соединения всех узлов конструкции.

[contents]

Варианты крепления

Устройство любой крыши включает в себя нескольких основных элементов:

Стропильный каркас — главный опорный элемент кровли, можно сказать, ее скелет.

Обрешетка — ребра для кровли, если продолжать анатомическую аналогию.

Кровельный пакет — верхнее кожное покрытие, следуя тому же образу.

Все разновидности стропильных систем можно свести в конечном счете к двум основным классам:

Висячие стропила

Эта разновидность устройства крыши образуется жестким треугольным сопряжением ферменной конструкции из стропильных досок и нижнего бруса‑затяжки, который, в свою очередь, опирается на мауэрлат. Такое устройство создает нагрузку на стены здания, имеющую преимущественно вертикальную компоненту.

Конструкция с висячими стропилами

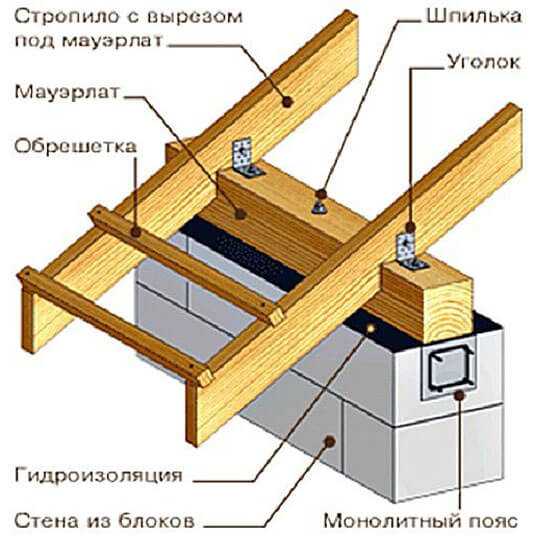

Мауэрлат — толстый опорный брус, плотно закрепленный наверху стены и служащий основанием, а фактически фундаментом, для стропильного каркаса. Он выполняет важную роль равномерного распределения по стенам дома как статических нагрузок от веса кровли и оборудования на ней, так и динамических воздействий от снега, ветра, веса работающих на крыше людей и т. п.

Стропильные системы висячего типа могут удерживаться на месте лишь благодаря собственному весу, а дополнительное их сцепление со стеной выполняется исключительно для компенсации сдвигающих усилий при значительных ветровых нагрузках. Оно обеспечивается креплением нижнего бруса‑затяжки висячих стропил к мауэрлату и, не представляя большой технической сложности, может быть выполнено любыми доступными крепежными деталями: скобами, угольниками, гвоздями, хомутами и т. п.

Наслонные стропила

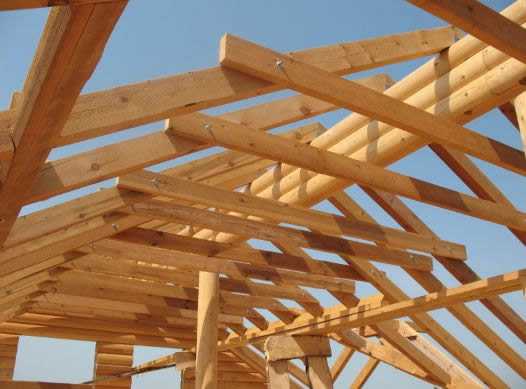

Конструкция с наслонными стропилами

Наслонные стропила — вариант устройства кровли, когда брусья стропилин, лежащих под углом, имеют две точки опоры на своих концах: мауэрлат и коньковый брус. Последний, в свою очередь, опирается через промежуточные стойки на внутреннюю стену дома либо на толстый продольный брус — «матицу».

Стропильная система наслонного типа имеет более сложное распределение нагрузок: помимо вертикальной «гравитационной» здесь уже имеют место и «скользящая» горизонтальная, и «распирающая» угловая составляющие.

Ввиду сложности треугольника сил, их компенсацию должно обеспечивать надежное соединение стропильных ног с мауэрлатом.

Узлы опирания и их крепление

Одной из особенностей наслонного стропильного каркаса является то, что его элементы могут иметь между собой как неподвижные, так и подвижные шарнирные узлы‑сопряжения. Все три неподвижных узла каркаса обычно применяются в кирпичных или каменных домах, где дополнительную жесткость им придают прочные стены здания.

В деревянных строениях роль мауэрлата часто выполняет последний венец бревенчатого сруба или брус верхней обвязки каркасных стен.

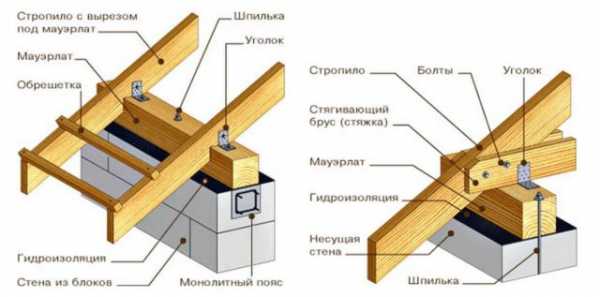

Узлы крепления стропил к мауэрлату

Соединение верхних концов стропильных досок с коньком либо нижних с мауэрлатом или оба вместе часто выполняют шарнирно‑подвижными. Это необходимо для снижения возникающих в стропильном каркасе внутренних напряжений, причиной которых могут быть:

температурные колебания;
осадка дома;
деформации деревянных конструкций, такие как кручение или изгиб;

неравномерные нагрузки от ветра и снега.

Если работать под коньком на большой высоте, устанавливая крепление, не очень удобно, то лучше выбрать вверху жесткое сопряжение для стропильных досок. Для нижних же их концов оставить небольшую свободу продольного перемещения.

Крепление стропильной ноги

Нижний узел опирания стропила на мауэрлат выполняют обычно одним из двух способов:

Распорный — вариант неподвижного нижнего узла сцепления, когда стропилина жестко упирается в брус.

Скользящий — подвижное соединение, при котором стропило скользит по брусу, удерживаясь на нем только крепежными элементами.

Оба этих способа широко распространены и имеют свои особенности и разновидности.

Способы крепления с запилом и без

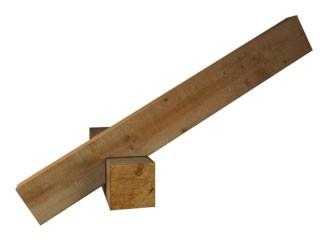

Сопряжение без запила используется только при скользящем соединении. Стропильная нога свободно лежит нижней своей кромкой на мауэрлате, удерживаемая только крепежом, в качестве которого чаще всего используются уголки. Такой вариант крепления нельзя назвать абсолютно надежным при значительных нагрузках со стороны кровли, поэтому он используется в основном для перекрытия небольших пролетов.

Для более надежного сочленения элементов нижнего узла в стропильной доске выпиливается блокирующий зуб‑запил. Он может быть выполнен следующими способами:

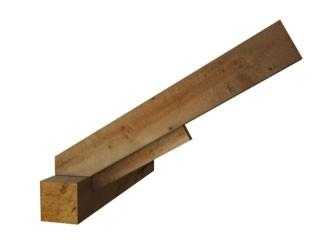

С упором во внутреннюю сторону мауэрлата, образуя жесткое крепление, работающее на сжатие.

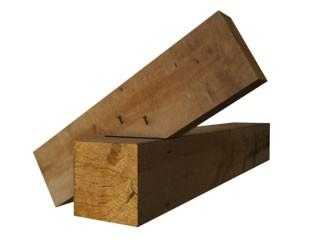

С упором на внутреннюю часть

Вместо выполнения запила в стропильной доске иногда используется прибиваемый к стропилине упорный брусок.
С прибиваемой доской

Подвижное соединение с зубом на наружной стороне. Для предотвращения соскальзывания стропила с бруса применяется их сцепление скобами, уголками или проволокой, работающее на растяжение.

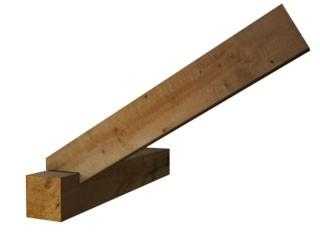

Подвижное соединение

В большинстве случаев запил необходимо выполнять в стропильной доске, а не в мауэрлате, чтобы не ослаблять и не деформировать его.

Крепеж для стропил

В недалеком прошлом в качестве крепежных изделий для элементов кровельных каркасов применялись традиционные скобы и гвозди, а в простейшем случае — обычная проволока‑катанка, сложенная в несколько рядов. Сегодня на строительном рынке можно найти крепежные детали различных видов для любых применений. Выпускаются промышленностью и специализированные комплекты для применения в стропильных системах.

Гвозди, используемые в соединениях, во избежание вытаскивания, следует брать крученые либо со специальной насечкой.

Важно! Если соединение деревянных деталей выполняется шурупами или болтами, под них обязательно необходимо подкладывать шайбы или пластины из металла во избежание утапливания крепежных деталей в древесине.

Правила выполнения работ

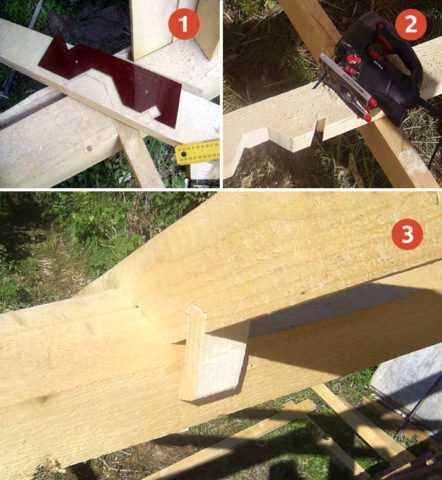

Заготовку стропильной ноги необходимо положить верхним краем на коньковый брус, а нижний ее угол совместить с внутренним ребром бруса мауэрлата.

Приложив кусок доски, служащий шаблоном, отчертить на стропилине линию, параллельную верхней грани мауэрлата.

Если необходимо, разметить с наружной или внутренней стороны упорный зуб‑запил.
Отрезать по линиям разметки.

При выполнении запилов необходимо строго соблюдать отмеренные и размеченные углы для плотного прилегания всех плоскостей деревянных элементов конструкции.

Установить стропило на свое место, точно совместив все запилы.

Зафиксировать его выбранным методом крепления. Каждый из приемов крепления имеет свои особенности для правильного исполнения:

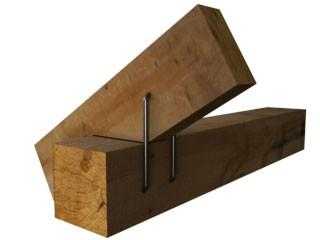

Гвозди забиваются под углом сквозь стропильную доску в мауэрлат по два с каждой стороны.

Забиваем гвозди

Скоба забивается с внутренней стороны мауэрлата примерно в его середину. Другой ее конец разворачивается на 90° в сторону стропилины и забивается в нее.
Забиваем скобой

Из проволоки‑катанки сложенной в 4 ряда делается хомут, которым снаружи вовнутрь стропилина надежно прикручивается к брусу. Часто стяжка проволокой или скобами комбинируется с другими видами соединений, выполняя роль резервного. Вместо проволоки можно взять специальную перфорированную монтажную ленту.
Крепление проволкой-катанкой

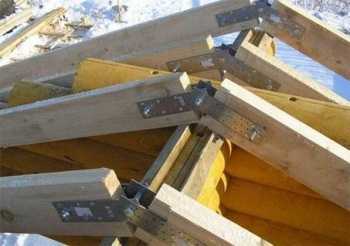

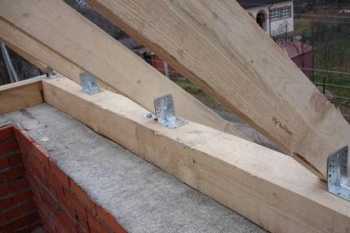

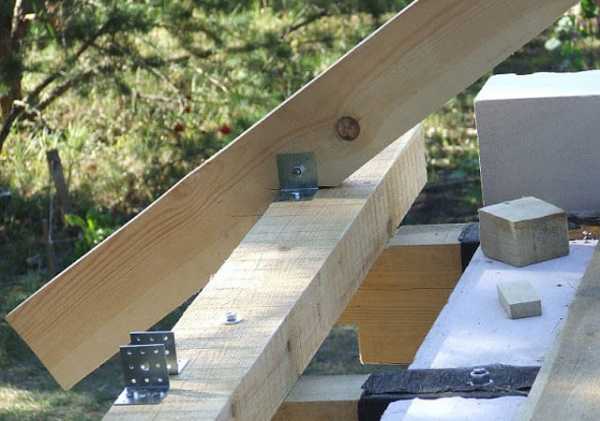

Уголки, прикручиваются шурупами к верхней грани бруса с двух сторон от стропила и прикрепляются к нему. Для большей надежности уголки следует брать с двумя рядами отверстий и ребром жесткости.

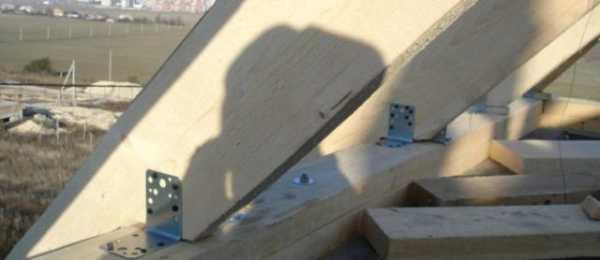

Крепление уголками

Вместо уголков можно использовать специальные пластины с разворотом концов на 90°.
Крепление «уголками-салазками»

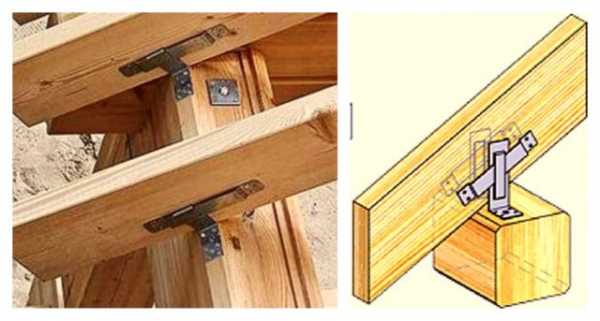

Сейчас специально для стропил в продаже появились уголки‑«салазки» со скользящей пластиной. Они обеспечивают надежное соединение с полной компенсацией деформаций.

Выполнив монтаж нижнего узла стропильной ноги, можно приступить к сопряжению ее с коньковым брусом.

Возведение кровли занимает едва ли не половину всего времени строительства дома. Да и материальные затраты на нее примерно такие же. При этом мельчайшие ошибки, допущенные при проектировании и строительстве крыши, могут стать источником значительных проблем при ее эксплуатации.

Приступая к этому ответственному и сложному этапу в строительных работах, необходимо тщательно и неоднократно проверить все наметки и расчеты. Совсем неплохо при этом посоветоваться со специалистами или обратиться к справочным изданиям.

Подробнее о технологи крепления своими руками смотрите в видео.

netosadkam.ru

Крепежные элементы для стропил. Особенности крепления стропил к мауэрлату

Одним из главных этапов частного строительства является возведение крыши, а насколько она будет надежна, зависит от того, правильно ли подобрано крепление стропил. Значит, следует уделить этому отдельное внимание.

Что такое стропильная система?

Итак, прежде чем выяснять как крепить стропила, разберемся, что же это за система такая, и какова её роль в устройстве кровли. Безусловно, даже ребенок знает, что крыша должна на чем-то держаться, а не просто висеть в воздухе. Вот именно в качестве этой незаменимой опоры и выступает стропильная система. Она представляет собой совокупность различных конструктивных элементов, таких как обрешетка, стойки, контробрешетка, раскосы и т. д.

Очевидно, что на вышеуказанную систему возлагается весьма ответственная миссия. Ведь она должна не только выдерживать вес кровельного материала (шифера, черепицы и т. д.), но и еще ряд дополнительных нагрузок. Какой бы хорошей и качественной ни была крыша, тем не менее рано или поздно она будет нуждаться в реставрации, тогда придется по ней ходить, устанавливать необходимое оборудование, и весь этот вес она должна свободно выдержать. Кроме того, не стоит забывать о сильных ветрах, ливнях и, конечно же, снеге, который может оставаться на крыше на протяжении нескольких месяцев, в зависимости от климата региона, где вы проживаете.

Виды стропильных систем

Прежде чем разобрать крепление стропил, обсудим их виды. Различаются системы по следующим признакам: материалу и конструкции. По первой классификации они могут быть деревянными либо металлическими. Брусья имеют ряд своих достоинств — это и относительная простота монтажа, и легкость, и дешевизна. Однако такой материал нуждается в предварительной обработке, ведь, как известно, дерево гниет, боится термитов, на нем заводится грибок, и оно отлично горит. Правда, решить все эти проблемы можно особо не напрягаясь, достаточно просто пойти в специализированный магазин и приобрести там средства, которые устранят все вышеописанные недостатки.

А вот металл пока что не имеет конкуренции в плане прочности, кроме того, данный материал абсолютно не боится огня. Но и в этом случае не обошлось без некоторых подводных камней. Во-первых, осуществлять крепление стропил такого типа тяжелее, да и понадобится специальное оборудование, что также к достоинствам никак отнести нельзя. Во-вторых, металл боится коррозии, так что его придется покрывать слоем специальной краски. В-третьих, стоимость такой конструкции будет несколько завышенной. И, в-четвертых, из-за большого веса к самому зданию будут предъявляться особые требования.

Теперь скажем пару слов о конструктивных особенностях стропильных систем. Они могут быть висячими, без использования дополнительных опор. Данный вид актуален, если стены дома облегченные. Следующий тип – наслонные, имеющие дополнительные опоры в средней части. В этой роли отлично выступает средняя несущая стена или же просто промежуточные столбчатые опоры.

Крепление стропил – особенности

Итак, кажется, что проведя все необходимые расчеты и подобрав подходящий материал, можно приступать к делу, однако следует еще определиться и со способом, которым будет осуществляться фиксация стропил. Все элементы фиксируются с помощью всем известных гвоз

kupildoma.ru

Крепление стропил к мауэрлату и балкам перекрытия: основные приемы

Надежность возводимой кровли обеспечивает стропильная система, являющаяся основной конструкцией крыши. Прочность соединения отдельных элементов системы влияет на безопасность эксплуатации кровли. Правильное крепление стропил к коньковому брусу, а также к мауэрлату, является необходимым условием профессионального монтажа крыши. Допущение ошибок при возведении стропильной системы, как и использование некачественных крепежных элементов, может привести к преждевременному разрушению кровли. Поэтому соединение стропил надо выполнять в соответствии с действующими требованиями СНиП, регулирующими устройство кровель.

В зависимости от разновидности стропильной системы (висячей или наслонной) меняется и способ крепления ее основных конструктивных элементов. При этом важно решить вопрос равномерного распределения на стены здания нагрузки, создаваемой весом кровли и собственным весом стропил.

Все узлы крепления стропил можно разделить на несколько основных групп:

крепление стропил к мауэрлату;
крепление стропил при их наращивании;
крепление узлов соединения стропил к дополнительным элементам системы, обеспечивающим прочность и жесткость всей конструкции.

Важно! Мауэрлатом называют толстую балку, укладываемую вдоль оси стены строго параллельно коньку крыши. В качестве мауэрлата обычно используют брус, имеющий в сечении 15х15 см. Балку надежно крепят к стене дома с помощью шпилек, вмурованных в армированный бетонный пояс, или с помощью толстой проволоки, которой обвязывают опорное бревно.

Стропильная система служит каркасом для всей кровельной конструкции

Существует два подхода к устройству крепления стропил к мауэрлату. При первом способе обеспечивается жесткое соединение элементов, а при втором – скользящее.

Жесткое соединение требуется при креплении наслонных стропил, так как при этом необходимо прочно посадить стропильную ногу на мауэрлат. На данный вид крепления не должно оказываться никаких усилий (крутящихся, скользящих, сдвигающихся либо поворачивающихся).

Добиться желаемой жесткости соединения можно двумя методами:

за счет врубки, выполняемой на стропильной ноге;
за счет нашивки подпорного бруска на стропило.

Как крепить стропила с врубками к мауэрлату? Сначала на каждой стропильной ноге делают врубку по шаблону, при этом глубина седла не должна превышать треть высоты бруска. Затем каждое стропило упирают седлом в мауэрлат и закрепляют двумя гвоздями, которые следует забивать с боков стропильной доски под углом друг к другу. Третий гвоздь забивается вертикально. Этот метод обеспечивает необходимую прочность жесткому соединению. Чаще всего именно им пользуются при возведении крыш любой сложности.

Важно! Врубка делается только в стропилах. Запрещается делать врубки в мауэрлате, чтобы не ослаблять его несущую способность.

Жесткое крепление стропил к мауэрлату – брусу, распределяющему нагрузку равномерно по всей стене строения

Второй метод соединения стропил с мауэрлатом основан на использовании дополнительного метрового бруска, подшиваемого к стропильной ноге. Именно этот элемент и упирается в мауэрлат. Для закрепления бруска используются металлические уголки, которые предотвращают вероятность сдвига стропильной ноги в стороны.

Важно! Если на одном конце стропильной ноги применено жесткое соединение, то на втором выбирается иной тип крепления. Дерево в зависимости от климатических условий может сжиматься и расширяться. Наличие жестких креплений с обоих концов стропильной ноги приведет к увеличению распорных нагрузок на несущие стены дома, что может вызвать их деформацию.

Стропильные системы со скользящим соединением возводят на объектах, построенных из бруса или оцилиндрованного бревна. После постройки дома дерево в течение нескольких лет изменяет свои физические свойства. Иначе этот процесс называют усадкой здания. При этом элементы стропильной системы также находятся в движении, поэтому их жесткое крепление недопустимо.

В противном случае подвижки приведут к деформации стен. Чтобы этого не допустить, в узле крепления стропильным брусьям обеспечивают некоторую свободу движения. Производители крепежных элементов выпускают специальные системы крепления, называемые «салазки». Также в этих целях используются и металлические уголки, с продолговатым отверстием для крепежа.

Важно! Крепление подкосов, распорок и бабок висячих стропил производится к ним скобами и хомутами. Помимо этого, стропильные ноги дополнительно крепят к стенам с помощью проволочных скруток. Это снижает вероятность срыва крыши порывами сильного ветра.

Скользящее соединение стропил обеспечивает прочность кровельной конструкции в период усадки деревянного дома

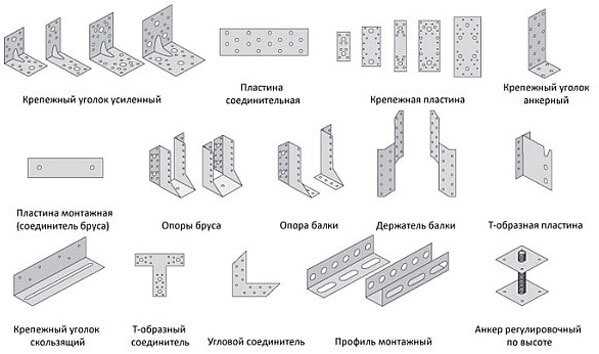

В зависимости от сложности кровельной конструкции выбираются способы крепления стропил, под которые приобретаются различные элементы крепежа, изготавливаемые из металла.

Это могут быть:

стальные уголки;
стяжки из толстой проволоки;
саморезы;
болты с гайками;
пластины;
разновидности усиленного уголка КР;
кронштейны WB;
монтажная лента перфорированная ТМ;
крепежные элементы LK.

Важно! При использовании кронштейнов в качестве крепежа стропил к мауэрлату не требуется делать врезку на стропиле, тем самым удается сохранить его максимально возможную несущую способность. Для изготовления кронштейнов берется оцинкованный металл, толщина которого составляет 0,2 см. Крепятся кронштейны с помощью анкерных болтов, гвоздей или шурупов.

Прочные перфорированные крепежные элементы для соединения элементов стропильной системы

При возведении простейшего варианта кровельной конструкции применяют крепление стропил к балкам, которые опираются на стены деревянного дома и находятся в одной плоскости со стропильной ногой. В этом случае нагрузка элементов кровли носит точечный характер, а не распределяется по всему периметру строения с помощью мауэрлата. В балках перекрытий, выступающих на 40 см за пределы постройки, на концах прорезаются пазы-углубления, в которые вставляют стропильные брусья. Чтобы обеспечить ровную укладку всех поперечин, используют струну, натягиваемую на крайние балки.

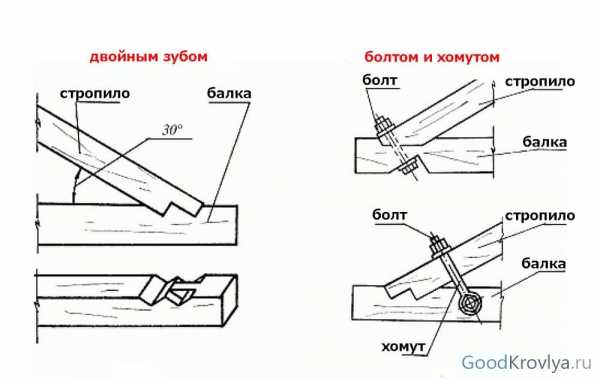

Вставленные в пазы стропила дополнительно крепят к балкам с помощью металлических крепежных элементов. Есть и более простой вариант, но не менее надежный. Крепление стропил к балкам перекрытия проводят с помощью накладок из досок.

Способы крепления стропил к балкам

Соединение «встык». Верхний край каждого стропила подрезается под углом, размер которого соответствует углу ската крыши. Для облегчения обрезки всех стропил изготавливают шаблон. Скрепляют стропила под коньком двумя гвоздями, забиваемыми под углом. Помимо этого можно скрепить коньковый стык стропил металлической пластиной или деревянной накладкой, притянутой гвоздями или болтами.
Монтаж конькового прогона. Стропильные ноги крепят к коньковому брусу. Технология устройства конькового прогона сложна, поэтому при строительстве крыш применяется довольно редко.
Соединение «внахлест» является самым распространенным способом выполнения конькового узла. При этом стропильные ноги соединяют боковыми сторонами и стягивают их болтом, шпилькой или гвоздями. Простота выполнения данного соединения привлекает многих мастеров, занимающихся строительством кровель.

Крепление стропил на коньковый прогон

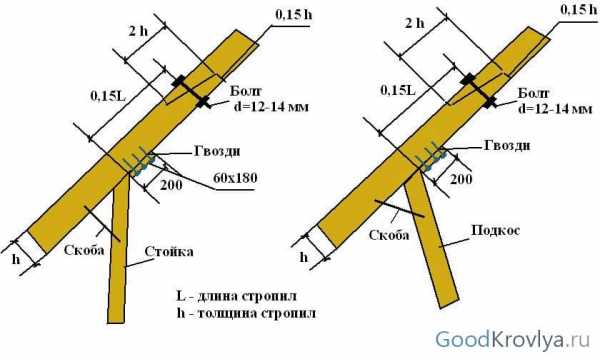

Стандартная длина пиломатериала составляет 6 м. Если требуются стропила большей длины, то приходится наращивать шестиметровый брус. При этом соединить два элемента одной стропильной ноги можно тремя способами:

соединение косого прируба выполняется из стропильных брусьев, торцы которых подпилены под углом, равным 45 градусам; крепятся соединяемые брусья болтом, диаметр которого равен 12-14 мм;
крепление стропильных ног «встык» осуществляют из брусьев, торцы которых обрезаны под прямым углом; при этом с двух сторон на стык прибивают накладки из досок, не забывая о шахматном расположении крепежных элементов; деревянные накладки можно заменить металлическим пластинами с зубьями;
соединение двух стропильных ног «внахлест» выполняют из брусьев, торцы которых могут быть обрезаны под любым углом; при этом участок совмещения двух брусьев должен составлять не менее метра; крепления располагают в шахматном порядке.

Важно! При использовании в качестве крепежных элементов болтов и гаек необходимо помнить об обязательном применении шайб или металлических пластин, которые не позволяют крепежу «утонуть» в древесине. Соединение, выполненное с помощью уголков, пластин и болтов, считается надежней, чем крепление гвоздями.

Сращивание стропил косым прирубом

Монтаж стропильной системы, являющейся «скелетом» крыши, требует знаний и мастерства. От выбранных способов соединения стропил зависит прочность кровельной конструкции и срок ее эксплуатации. К выполнению данных работ лучше привлекать опытных кровельщиков.

goodkrovlya.com

Крепление стропил к мауэрлату — как крепить стропильныую ногу, узлы опирания, способы соединения

Приветствую всех! Сегодня речь пойдет о таком важном элементе кровельной системы как сочленение стропил с мауэрлатом. Но начнем, пожалуй, с краткого определения.

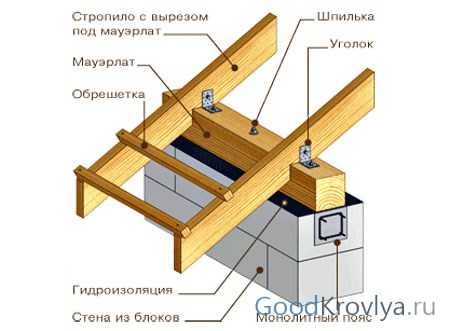

Мауэрлатом называют массивный брус или бревно, смонтированный поверх несущих стен здания. При изготовлении металлической кровли в этом качестве может выступать швеллер или двутавр.

Это своего рода «фундамент» крыши, ее основная опорная часть (а в варианте висячих стропил единственная) поэтому соединение стропил с мауэрлатом считается самым важным элементом кровельного каркаса. В деревянном доме в качестве мауэрлата используется верхний венец бревен или брусьев.

Общие рекомендации по креплению стропил

Перед тем как крепить стропила к мауэрлату, надо убедиться, что монтаж последнего выполнен правильно и надежно. Затем следует определить наиболее подходящий вид опорного узла, рассчитать, сколько и какого крепежа потребуется.

При монтаже стропил необходимо помнить не только о прочности креплений, но и о контроле за размещением верхнего края стропил в одной плоскости, чтобы крыша не пошла “волнами”.

Виды опорных узлов

Под опорным узлом понимается место соединения стропильной ноги с мауэрлатом. Существуют разные способы крепления стропил к мауэрлату.
По типу соединения:

жесткий – стропильная нога намертво фиксируется к брусу;
скользящий, при котором стропильная нога обладает определенной степенью свободы перемещения вдоль своей продольной оси.

По типу упора:

врубка;
нашивка упорного бруска.

Соединение мауэрлата и стропила методом запила

По наличию запилов на стропильной ноге или мауэрлате:

с запилом;
без запила.

Какой именно узел опирания стропил подойдет в том или ином случае, зависит от типа дома, наклона крыши, ширины стропил, предполагаемых нагрузок и других параметров. Для лучшего понимания рекомендуем ознакомиться с видео по узлам опирания стропил:

Жесткое крепление стропил

Для жесткого типа соединений используются следующие виды креплений:

Уголки. Одной стороной уголок крепится саморезами или гвоздями к мауэрлату, а второй к стропилу. Существует много разновидностей данного вида креплений, назовем лишь основные.
- Прежде всего, это обычный уголок KP. Усиленный уголок KP отличается наличием треугольного ребра жесткости на изгибе. Уголок KP с овальным отверстием для анкеров снижает риск срыва крепежа при смещении конструкции;
- Уголок KM, его основное отличие – большая ширина;
- Уголок LK – плоскости смещены в разные стороны относительно друг друга, подразделяется на правые и левые.

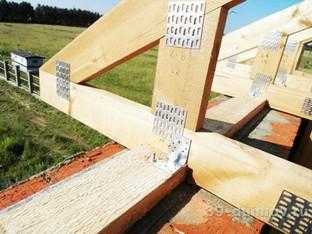

Пластины. Используются для соединения стропила с упорным бруском, крепятся сбоку.
Скобы. Один конец скобы вбивается в стропило, другой в мауэрлат с внутренней стороны стены.
Иллюстрация крепления стропил с помощью скоб
Гвозди. Стропило прибивается к мауэрлату с боков крест-накрест, один гвоздь забивается сверху.
Саморезы. Могут использоваться вместо гвоздей аналогичным способом.
Болты и шпильки в паре с шайбами и гайками. В стропильной ноге и мауэрлате просверливается сквозное отверстие, в которое вставляется болт или шпилька, затем надевается шайба, фиксируется соединение гайкой. Трудоемкий, но очень надежный способ крепления.
Проволока. Стропильная нога перехватывается сверху хомутом из нескольких рядов проволоки, под ногой проволока скручивается косичкой и крепится к анкеру, вбитому в мауэрлат или стену. Проволочное крепление стропил к мауэрлату обычно используется в качестве дополнительного.

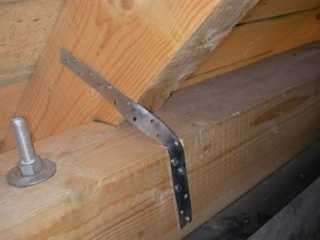

Перфорированная лента. Отрезок ленты фиксируется гвоздями или саморезами на стропильной ноге и мауэрлате. Как и проволока, применяется для усиления другого крепления.

Ниже представлено видео о жестком способе сочленения стропил с мауэрлатом.

Сколько креплений необходимо использовать при монтаже и какой именно вид стоит предпочесть, зависит от величины нагрузок на стропильную систему.

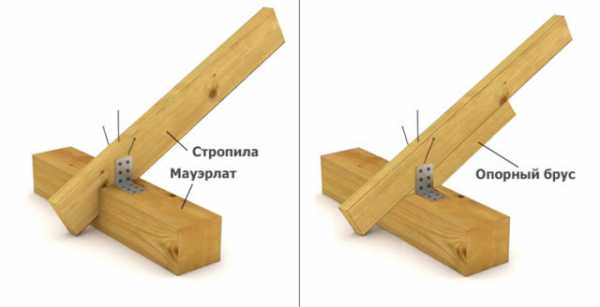

Соединение стропильных ног с мауэрлатом нашивкой упорного бруска

Брусок пришивается к стропилу снизу, предварительно для равномерного распределения нагрузки упорная плоскость бруска запиливается таким образом, чтобы обеспечить плотное прилегание к мауэрлату. Для получения дополнительного упора сзади брусок можно немного утопить в стропильной ноге, сделав соответствующую выборку.

Брусок может упираться как во внутреннюю вертикальную плоскость мауэрлата, так и в верхнюю горизонтальную. В первом случае, чтобы ребро мауэрлата не мешало посадке стропила, потребуется угловой запил. Во втором случае соприкосновения стропильной ноги с мауэрлатом не происходит, поэтому запил не нужен – этот момент проиллюстрирован на фото.

Роль упора также может играть кусок доски, пришитый с одной или обеих сторон стропила и выступающий за нижнюю плоскость стропильной ноги. Другой вариант – врезать доску в поперечный паз в стропильной ноге таким образом, чтобы она упиралась широкой боковой плоскостью в мауэрлат (пример показан на фото ниже).

При использовании досок надежность крепления будет выше, если действующие нагрузки будут направлены поперек волокон.

Как сделать жесткое крепление стропил с помощью врубки

При жестком креплении способом врубки в мауэрлат упирается непосредственно стропильная нога, в которой сначала делается П-образный запил, затем стропило садится на мауэрлат сверху. Образовавшийся блокирующий зуб-запил упирается во внутреннюю вертикальную плоскость мауэрлата. Для усиления крепление стропил к мауэрлату с помощью врубки можно сочетать с нашивкой упорного бруска или досок.

Следует отметить, что П-образная форма посадочной пятки – опирающейся о мауэрлат части стропила – возможна только при небольшом угле наклона крыши и достаточной ширине стропильной ноги.

В противном случае стропило придется срезать по длине заподлицо с мауэрлатом, а вынос за пределы стены осуществить с помощью кобылки – пришитого к стропильной ноге сбоку бруска.

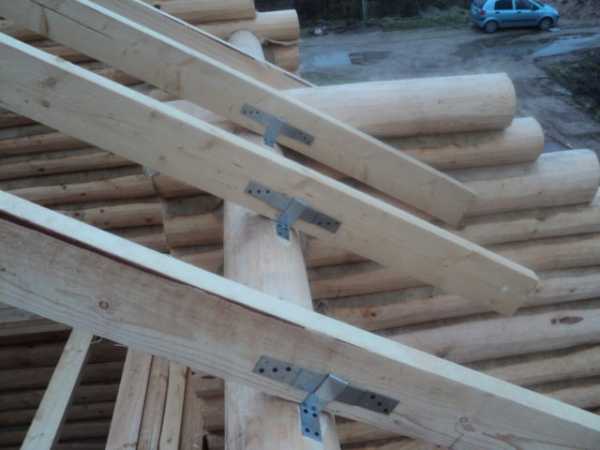

Скользящий метод крепления стропил

Установка стропил на мауэрлат должна учитывать перекос, который возникает при естественной усадке бревенчатого или брусового дома. Скользящий метод дает стропильной ноге возможность двигаться вдоль продольной оси и помогает компенсировать изменение положения стропил (в случае жесткой фиксации грозящее деформацией стен и крыши, а в некоторых ситуациях даже обрушением потолка).

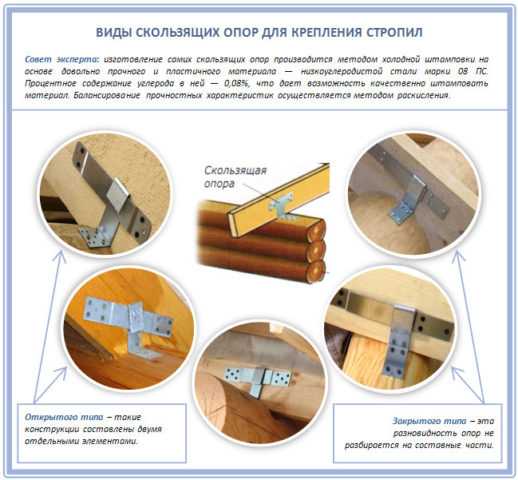

Виды скользящих креплений

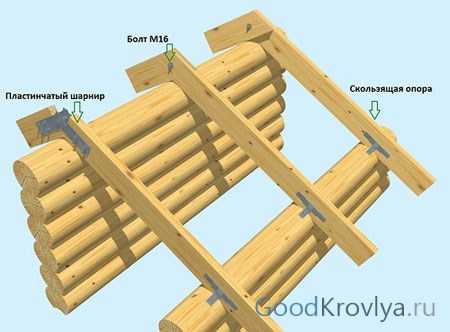

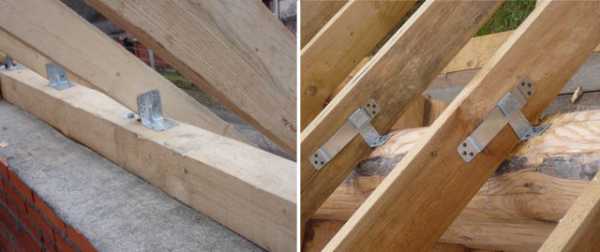

Встречается несколько видов скользящих креплений (другое название – салазки, ползуны, скользячка):

Съемный. Состоит из направляющей пластины и уголка. Конец одной из сторон уголка загнут в плоский крючок.
Закрытый. Отличается от предыдущего вида тем, что вместо крючка на одной из сторон уголка находится плоская проушина.
С прорезью. Представляет собой уголок с продольной прорезью, идущей вдоль одной из сторон.

Как производится крепление стропил

При монтаже закрытых и съемных креплений сначала к мауэрлату прикручивается уголок, затем направляющая пластина продевается в крючок или проушину и выполняется крепление к стропильной ноге параллельно ее наклону.

Если мауэрлат имеет форму бруса, уголок можно закрепить как на горизонтальную поверхность мауэрлата, так и на верхний внешний угол, предварительно стесав его в плоскость.

На бревне самая подходящая точка для крепления уголка располагается напротив точки соприкосновения стропила с мауэрлатом, то есть уголок монтируется под прямым углом к направляющей пластине. Крючок съемного крепления после установки можно при необходимости отогнуть и поднять стропило вверх.

Уголок с прорезью крепится сплошной стороной к стропилу параллельно наклону, а сторона с продольной прорезью фиксируется саморезом с напрессованной шайбой на мауэрлате.

Не рекомендуется прикручивать саморез вплотную к уголку, поскольку при малейшем отклонении от параллели при движении стропильной ноги саморез будет вытягиваться из гнезда.

Для обеспечения максимального хода все скользящие крепления должны устанавливаться в самое крайнее положение. В мауэрлате необходимо выполнить поперечный пропил для стропильной ноги. Назначение пропила:

увеличивается площадь контакта, поэтому не происходит разноуровневого опускания стропильных ног из-за неравномерного истирания опорного угла мауэрлата;
стропило жестко фиксируется по горизонтали.

Видео: крепление скользящего крепления к стропилу

Несколько общих практических советов

Нагрузки на узлы опирания стропил настолько велики, что экономия в данном случае неуместна, поэтому весь применяемый крепеж обязательно должен быть очень хорошего качества и с антикоррозионным покрытием.
Гвозди надо брать ершенные, с поперечными насечками – они более надежно сидят в дереве. Болты необходимо устанавливать в комплекте с шайбами, чтобы предотвратить утягивание головки или гайки в древесину, так как это ведет к ослаблению узла крепления.
Скользящие крепления, пластины и уголки устанавливаются с обеих сторон стропила. Иногда строители устанавливают по два уголка с каждой стороны – один на горизонтальной плоскости мауэрлата и один на внешней вертикальной. Для подстраховки следует сочетать разные способы фиксации.
Типичной ошибкой является полное игнорирование необходимости монтажа скользячки при скользящем методе крепления стропил.
В опорных узлах не должны попадаться сучковатые места, ослабляющие надежность крепления. Хорошие результаты по соблюдению данной рекомендации даст отказ от использования для стропильного каркаса низкосортной сучковатой древесины.
Особое внимание следует обратить на грамотное проведение расчетов, точную разметку с помощью шаблонов и аккуратное внимательное выполнение запилов и врубок, так как правильно сделанный вырез обеспечит плотное прилегание деревянных конструкций и ровную плоскость крыши без использования подкладок. Как сделать расчет запилов и врубок – смотрит на видео:
Применение подкладок крайне нежелательно из-за их постепенной деформации, чреватой нарушением геометрии кровли, потерей герметичности кровельного покрытия и неверным распределением нагрузок.
Запилы и врубки необходимо выполнять только в стропильной ноге, чтобы не ослаблять прочность мауэрлата. Исключение составляет скользящий метод крепления. Запиливание элементов каркаса допускается не более чем на одну треть ширины или толщины, при конструктивной невозможности выполнения данного условия нужно использовать кобылку.

Когда и почему нельзя устанавливать стропила на мауэрлат

Если углы наклона скатов отличаются (например, при устройстве вальмовой крыши или эркера), то концы стропил при равной длине будут находиться на разной высоте. Если же выровнять их по высоте, то концы окажутся на разном расстоянии от стен, то есть ширина карниза у стен будет отличаться. В этом случае вместо мауэрлата нужно использовать схему опирания стропил на балки перекрытия.

Аналогичным образом придется действовать при неудовлетворительном состоянии верхней части стены, так как под воздействием распорных нагрузок может произойти ее обрушение. Другой возможный вариант – сделать перекладку или укрепление верхних рядов, но это дорого и долго, что опять же возвращает нас к варианту с креплением в балку.

Надеюсь, представленная информация будет полезна для вас. Если после прочтения статьи остались вопросы – прошу озвучивать их в комментариях.

all-for-remont.ru

опирание, как правильно крепить стропильную ногу, уголки для крепежа, кронштейн, узлы

Содержание:

Грамотное крепление стропил к мауэрлату обеспечит долговечность кровли, позволит избежать множества проблем.

Элементы для крепления стропил к мауэрлату

В процессе выполнения работы потребуются всевозможные врезки и различные крепежи.

Необходимые элементы крепления:

крепежные элементы LK;
резьбовые изделия;
проволочные стяжки;
монтажная лента с перфорацией;
уголки;
пластины;
гвозди;
кронштейны для стропил.

При креплении стропил желательно использовать кронштейны. В такой ситуации не требуется врезка в стропилине, которая ослабила бы конструкцию. Подходящие кронштейны должны быть стальными, с толщиной слоя в 0.2 мм. Материал коррозионностойкий. Для фиксации кронштейна к брусу или стропилине используются гвозди резьбовые элементы.

Как правильно и чем лучше крепить

Крепежные элементы LK предназначены для опирания стропил к мауэрлату и соединения других деталей. При их использовании не требуется посадка на анкерные болты.

Перфорированная монтажная лента позволяет повысить прочность узлов крепления стропил. Ее использование обеспечит большую надежность соединения, при этом не нарушает целостность несущих конструкций, а также никак их не ослабляет. Для монтажа перфорированной лентой нужны гвозди либо винтовые крепежи.

Уголок для стропил КР, а также его разновидности — часто используемый крепежный элемент в строительстве. В нашем случае он задействован в фиксации стропильных ног. Его использование позволит сделать узлы соединения более прочными. Такие детали дают конструкции дополнительной надежности, препятствуют смещением стропилин. Монтаж уголка возможен на саморезы или ершенные гвозди, в которых имеются выступы.

Необходимо выбирать качественные крепежные элементы, в которых присутствует антикоррозийная защита. В противном случае конструкция получится недостаточно надежной, значительно возрастет риск поломки.

Когда нужен мауэрлат

Мауэрлат — деревянная конструкция, предназначенная для закрепления стропил и равномерному распределению давления на стены и фундамент постройки. Делается она из бруса или бревна. Такую конструкцию еще часто называют фундаментом крыши.

Рекомендация: если идет постройка дома из бруса либо бревна, в качестве опоры для стропилин выступает обвязка стен. При этом не нужен монтаж дополнительных конструкций.

Для построек, у которых стены состоят из штучных материалов (например, кирпича, газобетонных блоков и так далее), требуется установка мауэрлата. Необходимость появляется ввиду того, что стены таких сооружений неспособны выдержать точечные нагрузки. А у пенобетонных блоков недостаточная прочность для поддержки стропильной системы, высокая нагрузка просто вырвет крепеж. Теперь разберемся, как правильно крепить стропила к мауэрлату.

Специалисты советуют делать бетонный пояс с дополнительным армированием в верхней части стен. Тогда получится прочно закрепить деревянный брус на основании.

Нужно подобрать цельную балку по ширине такую же, как и стена, и высотой 20 сантиметров. В нее надежно устанавливается крепеж для опорного бруса. Обычно для этого выбирают анкерные болты, их можно заменить шпильками с диаметром не меньше 14 миллиметров, расположить их нужно вертикально. Необходимо загнуть нижние концы крепежных элементов, это исключит возможность их вырывания под действием нагрузки. Для закладного крепежа максимальный шаг составляет 1.5 м.

Совет: если использовать шпильки меньшего диаметра, то они не выдержат всю нагрузку и деформируются.

В брусе для установки мауэрлата нужно проделать отверстия для ранее вмурованных шпилек, а затем соединить обе части. Перед монтажом бруса необходимо обустроить гидроизоляцию, в противном случае возможно гниение древесины.

Монтаж стропил к мауэрлату

Выполнение данной работы потребуется для выполнения различных стропильных систем. При монтаже наслонных или висячих стропил можно использовать жесткое или скользящее соединение. Выбор конкретного вида крепления стропил зависит от особенностей конструкции.

Мастера советуют делать врубку не в мауэрлате, а в стропилине. Связано это с тем, что в противном случае несущая способность мауэрлата будет ослаблена.

При жестком соединении элементы надежно зафиксированы, никакое их смещение невозможно. Добиться такого варианта крепления получится, если для монтажа опирания стропильной ноги на мауэрлат используются уголки с опорным бруском. Альтернативный вариант — сделать вырез «седло» в стропилине. Он дополнительно закрепляется с помощью гвоздей, резьбовых крепежных изделий и болт. Помимо этого, еще потребуется проволочная скрутка, чтобы соединить узел крепления, и анкер в стене.

Опирание стропильных ног — основные правила

Для крыш деревянных домов необходимо использование так называемых салазок. Это специальные крепежные элементы, обеспечивающие скользящее соединение. С помощью «салазок» получится сделать крепление стропил к мауэрлату с возможностью движения конструкций. Тогда в случае усадки дома не произойдет деформации кровли.

Выбор способа крепежа стропил к мауэрлату должен основываться на конструктивных особенностях крыши. Если сооружение не деревянное, то необходимо делать жесткие сочленения.

Для способа выполнения задачи с вырезкой «седла» необходимо придерживаться следующей инструкции:

Первый шаг — вырез в стропильной ноге. Его нужно сделать таким образом, чтобы получилось поставить стропилину на брус. Нельзя забывать, что угол ее наклона должен соответствовать наклону крыши.
Затем стропилину нужно посадить на гвозди. По одному с каждой боковой стороны, вбивать под углом, чтобы они скрестились в мауэрлате, еще один гвоздь сверху.
С помощью скоб и проволоки-катанки укрепляется узел соединения.

Такой подход к монтажу стропил позволяет добиться максимальной надежность узлов крепления. Конструкция прослужит весь свой срок без каких-либо поломок.

Использование уголка

Существует схема крепления стропила к мауэрлату.

Крепление стропил на металлический уголок:

Для начала нужно сделать вырез стропильной ноги под таким углом, чтобы получился необходимый наклон кровли.
Подшивной брус размещается по краю мауэрлата. Его длина должна составлять примерно 1 м. В брус будут упираться стропила согласно линии давления. В таком случае исключено смещение стропильной ноги при распорных нагрузках.
Для фиксации стропилины с боковых сторон к мауэрлату используются металлические уголки. Их применение позволяет исключить поперечное смещение стропилины.
Проволока-катанка позволяет придать дополнительной прочности узлу крепления.

Необходимо четко придерживаться инструкции, чтобы выполнить работу максимально качественно. В продаже имеются уголки для крепления стропил к мауэрлату.

Разновидности уголка КР:

«КР5» — уголок с большой несущей способность;
«КР 6» (еще называется усиленным уголком) — стальной элемент (толщина — 3 мм), присутствует анкерное отверстие, предназначается для фиксации тяжелых конструкций;
«КР11» и «КР21» — модернизированные модели уголков «КР1» и «КР2», в них присутствуют отверстия для анкерных болтов, их использование снижает риск вырывания крепежа в случае повышенной нагрузки или осадки постройки.

Вспомогательные и несущие части стропильной системы фиксируются с помощью уголка КМ, который сделан из перфорированной стали. Среди достоинств данного элемента можно выделить возможность крепления на шурупы или саморезы, а также простоту монтажа.

Усиленный уголок KMPR используется для скрепления элементов под прямым углом. С его помощью получится надежно зафиксировать стропила на опорном брусе. Возможна регулировка уголка, чтобы подстроить элемент под конструкцию.

Крепление стропил к мауэрлату

Теперь подробно рассмотрим варианты крепления наслонных стропил к мауэрлату домов из газобетона (схемы крепления стропил подойдут и для других «каменных» домов). Система наслонных стропил может быть выполнена в виде распорной или безраспорной конструкции. Кончено, «безраспорной» конструкцию стропил мы называем с некотрой степнью допуска, так как определенная часть распирающих нагрузок в узле крепления стропила-мауэрлат все-таки будет передаваться на стену. Но, без сомнения, величина таких распирающих нагрузок в случае исполнения стропильной системы в виде «безраспорной» конструкции будет значительно меньше, чем в заведомо «распорной» стропильной системе.

Наслонная система стропил может быть выполнена в виде распорной или безраспорной конструкции. От того каким образом будут выполенены узлы опирания стропил на мауэрлат и как стропила будут сочленяться на коньковом прогоне зависит будет передавать стропильная система распор на стены дома из газобетона или не будет. Более выигрышным вариантом в плане сохранения конструктивной целостности здания является безраспорная конструкция наслонных стропил. Чтобы занчительно снизить передаваемые распирающие нагрузки на стены дома один из концов наслонных стропил должен быть закреплен так, чтобы обеспечивать продольный сдвиг стропила под воздействием снеговой или ветровой нагрузки. Для этого в безраспорных конструкциях стропильных систем соблюдается следующее правило: крепление одного конца стропильной ноги делается на скользящей опоре, позволяющей продольное смещение (сдвиг) и поворот стропила (две степени свободы), крепление другого конца стропил делается с допуском только поворота (одна степень свободы). Крепление с двумя степенями свободы может быть выполнено на современных крепежных пластинах-ползунах, либо на стальных скобах с использованием проволочных петель (петель из лавсановых или стальных крепежных лент) в сочетании с конструкционным креплением в виде уголков, деревянных коротышей или пробоя гвоздями (по одному с каждой строны). Конструкционное крепление предупреждает сдвиг стропил вдоль продольной оси мауэрлата (стен).

Варианты крепления наслонных стропил к мауэрлату с одной и двумя степенями свободы.

В варианте «Б» — креплении стропила к мауэрлату с двумя степенями свободы испорльзуется крепежный элемент — ползун. Он предохраняет стропила от подъема ветром и при этом позволяет осуществлять сдвиг стропила при прогибе под нагрузкой. В таком случае при отсутствии жесткой связи стропило-мауэрлат распирающая нагрузка не будет передаваться на опорную стену. Подвижное крепление стропила к мауэрлату с двумя степенями свободы может быть выполнено также при помощи скобы, уголков с пробитием по долном гвоздю с каждой строны или без пробития, с помощью деревянных брусков с пробитем по одному гвоздю с каждой строны или вообще без пробития. В случае использования таких «доморщенных» несовершенных услов крепления обязательно дополнительное креплени ястропила к мауэрлату, стене или перекрытию с помощью проволочных петель, стальных монтажных лент, полос металла или хомутов, лавсановых ПЭИ лент. Такие дополнимтельные крепления не ограничат две степени свободы стропила, но предотвратят срыв стропил и кровли ветром или ураганом.

При соединении других элементов стропильной системы следует пользоваться таблицей минимального количества и длины гвоздей [на основании таблицы 8-2 СП 31-105-2002. Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом]:

Таблица. Минимальное количество и длина гвоздей

Скрепляемые элементы	Способ забивки	Минимальная длина гвоздей, мм	Минимальное количество гвоздей
Стропила к коньковой доске	В торец через коньковую доску либо вкосую	80 / 60	3 /4
Балки чердачного перекрытия к обвязке наружной стены	Вкосую	80	2
Стропила к обвязке наружной стены	Вкосую	80	3
Затяжка к стропилам	Под прямым углом	80	3
Связи к стропилам	Под прямым углом	60	3

Ниже мы представляем возможные варианты конструкции крепления стропил к мауэрлату, каждое из которых может быть выполнено как в виде «жесткой» связи (с одной степенью свободы стропила), так и с двумя степенями свободы для создания безраспорной конструкции наслонной стропильной системы. Ниже мы приведем табличку, в котрой опишем крепление стропила к мауэрлату для каждого варианта как с одной степнью свободы в сочленении, так и с двумя степенями сводбоды.

Таблица. Варианты конструкции

Вариант конструкции	1 степень свободы	2 степени свободы
А	Стальной уголок прибивается к стропилу 3 гвоздями с каждой стороны	Стальной уголок прибивается к стропилу 1 гвоздем с каждой стороны или не прибивается вообще
Б	Деревянные накладки («седло») крепятся к мауэрлату стальным уголком тремя гвоздями в каждую плоскость или пробоем через деревянный брусок.	Деревянные накладки крепятся к мауэрлату 1 гвоздем с каждой стороны.
В	Стальной уголок прибивается к стропилу 3 гвоздями с каждой стороны	Стальной уголок прибивается к стропилу 1 гвоздем с каждой стороны или не прибивается вообще
Г	Стропило прибивается к мауэрлату минимум 3 гвоздями или крепится 3 гвоздями через стальной уголок	Сдвиг невозможен — стропило жестко упирается в мауэрлат треугольным запилом.
Д	Стропило прибивается к мауэрлату минимум 3 гвоздями или крепится 3 гвоздями через стальной уголок	Сдвиг возможен только при отсутствии в узле упорного деревянного бруска, блокирующего продолный сдвиг.
Е	Стропило прибивается к мауэрлату минимум 3 гвоздями или крепится 3 гвоздями через стальной уголок	Сдвиг возможен только при отсутствии в узле упорного треугольного запила стропила, блокирующего продолный сдвиг.

Часто возникает вопрос о величине запила для опорной площадки стропила: на какую часть стропила можно заглублять запил? Ответ найден в международном строительном коде для одно-двухквартирных индивидуальных жилых домов (IRC 2012, пункт R802.7.1.1): максимальная высота треугольного запила составляет 1/4 высоты сечения стропила. Максимальный свободный вынос стропила без опоры составляет 61 см. При большем выносе стропил требуется установка подопрных укосин. Если соотношение высоты сечения стропилены к ширине превышает 6 к 1, то требуется установка поперчных связей, исключающих опрокидыание стропил вдоль продольной оси.

К началу статьи: способы крепления мауэрлата к стенам из газобетона

dom.dacha-dom.ru

Крепление стропил к мауэрлату — основные способы

Крепление стропильных балок к мауэрлату – одно из наиболее важных соединений, от прочности которого зависит долговечность кровельной конструкции и безопасность находящихся в доме людей. Неграмотное осуществление работ может привести к постепенному опусканию стропильных ног, деформации крыши и даже обрушению отдельных элементов на окружающую здание территорию.

Как производить крепление: основные правила

Создание надежного соединения стропил с мауэрлатом – задача довольно сложная, но вполне осуществимая при соблюдении некоторых условий.

Крепление соединительных деталей к стропилам и мауэрлату необходимо производить качественно и прочно.
В точках прилегания к мауэрлату запилы должны быть максимально точными для обеспечения надежности соединения. Допустимо использование различных дополнительных элементов (например, подкладок), которые со временем могут подвергаться деформации, вылетать и т.д.
При монтаже стропил на мауэрлат, в процессе крепления к другим стропильным брусам, раскосам, растяжкам, прочим деталям используются металлические уголки, пластины, шпильки с резьбой, болты, специально предназначенные для этих целей кронштейны. Современный строительный рынок предоставляет широчайший выбор стропильных крепежей для разных видов соединений.
При использовании болтов и гаек необходимо применять шайбы или металлические пластины, предупреждающие затопление гайки в древесном материале. Их можно заменять обрезками фанеры.

Ценная информация, как выглядит четырехскатная крыша, её конструкция, расчет и особенности монтажа.
В чем заключаются преимущества и недостатки инверсионной кровли, читайте в статье.

Крепление стропил только шурупами или гвоздями допустимо лишь в течение ограниченного временного промежутка – во время монтажа стропил. Затем их необходимо заменить на крепление с помощью уголков, пластин, болтов.
Для деревянных строений используется метод скользящего крепления к брусу мауэрлата или верхним боковым бревнам.
Чтобы во время усадки стен стропильные ноги могли скользить по стене, используются особые детали – “салазки”. Они являются обязательным элементом, особенно при устройстве мягкой кровли или когда кровельным покрытием является дорогостоящая черепица.
До закрепления стропила необходимо осуществить запиливание “седла” в стропило нижнего крепления на участке примыкания стропильных брусов к мауэрлату.

Такая мера обеспечит надежное прилегание к поверхности мауэрлата. В основном для подобного действия предварительно выполняется шаблон, после чего делают запилы на всех стропилах при одинаковой величине угла крыш на всех скатах. В случае разных величин угла отличия касаются и запила под мауэрлат для стропильных брусов каждого из скатов. Как правило, глубина запила составляет не более ¼ ширины стропил.

Чтобы участки крепления стропил к мауэрлату обеспечивали устойчивость крыши к сильным порывам ветра и выдерживали нагрузки веса кровельной конструкции на мауэрлат, необходимо использовать специальные уголки на основе стали. Аналогичным способом создаются узлы укладки стропил на так называемое вертикальное кресло.
Крепление стропил между собой в коньковом прогоне осуществляется встык, для его закрепления используют стальные пластины.
На других участках прилегания стропил друг к другу (например, на диагональном стропиле) также требуется точное припиливание элементов для максимально плотного прилегания. Также производится закрепление с использованием уголков или пластин (выбор конкретного крепежа определяется местом соединения) и скрутка болтами.

Способы создания конька стропильной пары

В коньковом прогоне используются три главных метода.

Первым является соединение встык. Его суть заключается в обрезании верхней части стропильной ноги под углом, по величине равным углу наклона ската, с последующим соединением с его парой, также обработанной аналогичным методом. Оптимальным способом получения одинаковых узлов крепления стропил считается использование готового шаблона. В таком случае для фиксации применяют длинные гвозди.
Вторым вариантом является закрепление стропильных брусов на коньковый прогон. Он напоминает первый метод. Отличие заключается в наличии при данном способе коньковой балки. В результате получается довольно надежная конструкция. В отдельных случаях появляется необходимость использования дополнительных опор, наличие которых заметно сокращает функциональность помещения чердака. Естественно, применение подобной технологии нецелесообразно при планировании утепления и устройства жилой комнаты в чердачном пространстве.

Плюсом такого метода является отсутствие необходимости использования шаблона и возможность произвести монтаж балок непосредственно на месте. Опорой для верхней части стропила является коньковая балка, а нижней – мауэрлат.

Третьим способом является соединение стропил внахлест. Способ напоминает вышеописанный. Разница заключается в том, что в этом случае верхний стык стропил получается внахлест. Получаемое соединение отличается значительной прочностью, поскольку площадь соприкосновения стропил увеличивается, а применяемые шпильки проходят одновременно через два элемента.

Монтаж нижних концов стропил

Способ, посредством которого осуществляется фиксация нижних концов стропил, определяется типом постройки.

В случае деревянной постройки опорой может служить верхняя обвязка стен, но при пено- и газоблоках такой способ не подходит. Суть проблемы заключается в необходимости крепления стропил к мауэрлату, поскольку каменные блоки не могут удерживать стропила.

Если основу стен составляют пеноблоки, это создает определенные условия, при которых традиционно применяемые способы не работают надлежащим образом. Например, гвоздь длиной 10 см возможно выдернуть руками из блока – по этой причине фиксация скрутки не получается. Кроме того, необходимо учитывать наличие значительного давления в горизонтальной плоскости.

Если используются кладочные материалы, одним из максимально эффективных решений считается создание армпояса, благодаря чему можно не придумывать новые методы крепления стропил. Как правило, армированный пояс представляет собой расположенную в верхней части стены железобетонную конструкцию. По ширине она равна толщине стены, а высота обычно составляет 200 мм.

Выполнение заливки требует опалубки: как правило, она устраивается из соединенных стяжками досок. До начала заливки в опалубку монтируют анкерные болты или же шпильки. Их расположение должно быть строго вертикальным. Они служат крепежными элементами для бруса, монтаж которого осуществляется после обретения бетоном необходимой прочности. Помимо строго вертикального расположения шпилек, необходимо следить, чтобы длина шага не превосходила 150 см. При использовании меньшего по диаметру крепежа он не обеспечит требуемой степени надежности и прогнется.

Метод крепления стропил к мауэрлату – самый популярный способ фиксации их нижнего участка. Работа должна выполняться с максимальной тщательностью, поскольку долговечность конструкции напрямую зависит от прочности участков соединения. Создание такого соединения требует устройства выреза в стропильных ногах, чтобы их можно было надевать на балку мауэрлата.

Это действие является обязательным для надежной установки стропил – в обратном случае возрастает вероятность соскальзывания плоской грани бруска.

В мауэрлате может устраиваться ответная выемка. Данный момент определяется тем, из дерева какой породы изготовлен брус. В случае, когда основой элемента является древесина лиственных сортов, будет достаточно создать прорезь. Действуя с прорезью в стропильной ноге, она образует упорный замок.

Процесс закрепления стропил к выполненному из хвойных деревьев мауэрлату осуществляется без прорези, так как ее наличие будет снижать надежность конструкции.

Основные способы крепления к балкам

Для крепления стропильных брусов к балкам применяют два основных способа.

Самым простым вариантом является прикладывание стропила к балке с последующей фиксацией конструкции с помощью гвоздей, однако созданная таким методом кровля не будет отличаться надежностью. Она может устраиваться на небольшой постройке хозяйственного назначения или беседке. Для монтажа крыши дома требуется большая надежность конструкции.

Для предупреждения скольжения деталей по отношению друг к другу при креплении стропил к балкам перекрытия используются специальные соединения:

зуб с шипом;
упор в конечную часть балки;
зуб с упором.

Соединение осуществляется с применением одного или двух зубьев. Конкретный выбор определяется углом наклона скатов. Надежность конструкции можно повысить и посредством использования металлических уголков.

Выполнение врубки одним зубом целесообразно при достаточно крутой кровле – в случае, когда величина угла наклона ската превышает 35 градусов. На стропильной пятке устраивается зуб с шипом, а выполнение упора с гнездом под шип производится в балке. Глубина гнезда будет составлять 1/4 или 1/3 толщины балки. Глубина непременно должна сохраняться в указанном диапазоне – это необходимо для предупреждения ослабления конструкции.

Стропила должны крепиться к балке с отступом 25-40 см от края – соблюдение этого требования предупредит скол конца балки под давлением стропильных ног.

На одинарном зубе можно обойтись без использования шипа, но он необходим для предотвращения бокового сдвига стропила.

При величине угла наклона менее 35 градусов монтаж ног осуществляется таким образом, чтобы площадь соприкосновения увеличивалась благодаря перекрытию с балкой – одним словом, посредством увеличения опорной ноги. В подобном случае применяются следующие способы крепления:

упор с шипом или без шипа;
в два шипа;
в 2 два шипа в замок.

При упоре с щипом (без него) предполагается применение вырезки шипа с упором лишь под один зуб, а также использование отдельного упора для второго зуба. В стропильной ноге необходимо вырубить проушину с заданными характеристиками. В подобной ситуации стропила крепятся к балкам перекрытия при помощи врубки, глубина которой составляет третью часть толщины балки. При разной глубине врезки зубов рекомендовано использование следующих значений:

для первого – 1/3;
для второго – 1/2.

Менее популярным способом является монтирование стропильных балок в конец затяжки. Для этой цели в стропильной ноге производится вырезка зуба-упора, одна плоскость которой должна приходиться на самый конец балки, а вторая плоскость – упираться в созданный запил. Его глубина должна быть больше 1/3 части общей толщины балки, а выполнение самого упора должно осуществляться на возможно большем расстоянии от края.

Надежность соединения можно повысить посредством использования стропильных болтов или хомутов, затем произвести монтаж всего узла к стене здания – точнее, к предварительно вмурованному анкерному костылю. При этом применяются железные полосы или проволочные петли.

Виды крепежных элементов для монтажа стропил к мауэрлату

Для крепления стропил к мауэрлату используются различные виды крепежных элементов и врубок (врезок).

Для стропил из металла применяется следующий крепеж:

уголки;
болты с гайками;
проволочные стяжки;
пластины;
саморезы;
крепежные элементы LK;
кронштейны WB;
разные виды уголка КР;
перфорированная монтажная лента ТМ.

Использование крепежных элементов LК целесообразно при необходимости соединения стропил с мауэрлатом, а также других элементов системы стропил. Крепление к древесине осуществляется аналогично креплению кронштейнами. Исключение составляют анкерные болты.

Применение кронштейнов WBрекомендуется для монтажа стропил к мауэрлату. Врезка на стропиле при этом не осуществляется, благодаря чему удается избежать ослабления его несущей способности. Для изготовления кронштейнов используется оцинкованный металл 2-миллиметровой толщины, а крепление производится при помощи болтов, гвоздей или шурупов.

Читайте на нашем сайте рекомендации специалистов, если вы ищите информацию, как сделать фронтон из бруса.
В чем заключаются достоинства и недостатки медной кровли можно узнать здесь.
Не знаете, как соорудить лестницу для кровли своими руками? Читайте статью с дельными советами по адресу https://rooffs.ru/accessories/lestnici/mozhno-li-sdelat-svoimi-rukami.html.

Использование уголков КР, его различных модификаций при устройстве стропильной системы усиливает участки крепления стропил к мауэрлату. Помимо придания дополнительной прочности узлам соединения кровельных элементов, уголки улучшают несущие характеристики всей конструкции. Аналогично использованию остальных металлических крепежных элементов, этом случае также нет необходимости во врезании уголков в конструкции, благодаря чему сохраняется требуемый уровень несущих способностей деталей системы стропил. Крепление уголков производится при помощи шурупов или гвоздей с выступами в виде ерша.

Монтажную перфорированную ленту при устройстве стропильной системы применяют с целью повышения прочности узлов соединения. Она применяется:

для обеспечения более прочного крепления мауэрлата и стропил;
с целью закрепления дополнительных деталей системы стропил, которые обеспечивают прочность и жесткость всей системы.

Для крепления перфорированной ленты необходимо использовать гвозди или шурупы. Ее применение не приводит к ослаблению несущих конструкций, поскольку при этом не нарушается их целостность.

Процесс крепления к мауэрлату

Конкретный тип сопряжения выбирается в зависимости от конструкции кровли: в некоторых случаях оптимальным является использование жесткого сочленения, в других случаях более подходит скользящее.

Достоинствами жесткого крепления являются абсолютная неподвижность конструкции и отсутствие вероятности поворотов, сдвигов, кручения элементов. Это достигается двумя способами:

посредством применения уголков с подшивными брусами;
за счет создания на стропильной ноге седла с последующей фиксацией соединения при помощи скоб, гвоздей, проволоки.

При первом варианте стропила крепятся к мауэрлату при помощи опорного бруса. Стропильные ноги прочно упираются по линии давления. Это становится возможным в результате использования подшиваемого бруса размером до 100 см. Затем для исключения поперечного смещения осуществляют фиксацию. Для этого применяют металлические уголки.

Первый способ крепления сегодня используется нечасто. В последнее время растет популярность второго метода, при котором для крепления применяют забиваемые под углом друг к другу гвозди. Внутри материала они скрещиваются, после чего в вертикальном направлении забивается третий гвоздь. Получаемые в результате такого забивания узлы отличаются повышенной прочностью.

Как в первом, так и во втором случае посредством проволоки-катанки осуществляется дополнительная фиксация.

В определенных случаях требуется выполнение скользящей разновидности крепления стропильных брусов к мауэрлату. При этом используются особые уголки для скользящего крепления. Они делают возможным беспрепятственное скольжение одного из элементов в двух направлениях, поэтому прекрасно подходят для обеспечения безопасных сдвигов.

Для применения таких деталей следует осуществить некоторые действия:

сделать запил и смонтировать стропильную ногу на мауэрлат;
произвести соединение элементов при помощи специальных уголков.

В большинстве случаев скользящий тип соединения применяется для построек из дерева, склонных к определенной усадке за время эксплуатации. При использовании жесткого крепления усадка может привести к нарушению геометрии строения, повреждению стен или кровельной конструкции. Применение скользящих соединений позволяет избежать подобных последствий.

ВЫВОДЫ:

Крепление стропильных балок к мауэрлату – одно из наиболее важных соединений, от прочности которого зависит долговечность кровельной конструкции.
Для создания надежного крепления необходимо соблюдать определенные правила.
Конек стропильной пары создается тремя способами: соединением встык, закреплением стропильных брусов на коньковый прогон и соединением внахлест.
Способ, посредством которого осуществляется фиксация нижних стропильных концов, определяется типом постройки.
Крепление стропил к мауэрлату – самый популярный способ фиксации их нижнего участка.
Для крепления к балкам применяют два основных способа.
При креплении стропил к мауэрлату используются различные виды крепежных элементов и врубок (врезок).
Тип сопряжения выбирается в зависимости от конструкции кровли: в некоторых случаях оптимальным является использование жесткого сочленения, в других случаях более подходит скользящее.

Видео инструкция, как выполнить крепление стропил к мауэрлату.

rooffs.ru

РубрикаРазное
