Способы вязки арматуры – способы, схемы, нормы и правила вязки для начинающих

Содержание

Как правильно вязать арматуру



При заливке фундамента очень важно вложить в него качественную арматурную сетку, которая обеспечит требуемую сцепку и твёрдость основания. При этом не получится сделать сетку, использовав только один прут, изгибая его под разными углами. Для этого требуется большое количество материала и его правильное соединение. Специалисты не рекомендуют использовать сварку, так как нарушается структура металла и понижается его прочность. Самый практичный способ – вязка арматуры.

Какие материалы и инструменты используют при вязке арматуры

Раньше при заливке фундамента использовали исключительно стальную проволоку, выполненную по соответствующему ГОСТу, в несколько слоёв. Это гарантировало необходимую прочность основания в дальнейшем. Но на сегодняшний день существует достаточное разнообразие вязальных материалов, которые также можно считать надёжными.

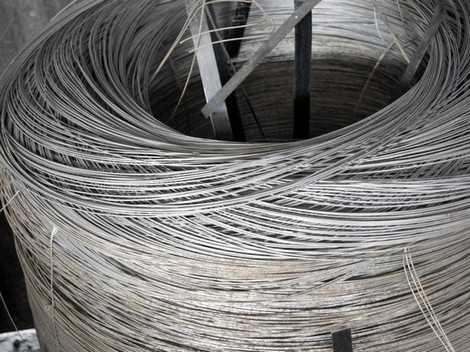

Стальная проволока

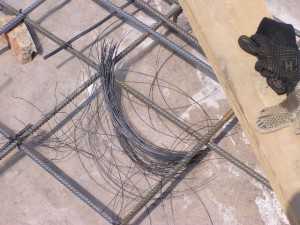

Стальная (или как принято говорить – вязальная) проволока является наиболее приемлемым материалом для вязки арматуры. При её изготовлении используют отожжённую сталь с низким содержанием углерода, что делает проволоку достаточно крепкой, и при этом мягкой. Вязальная проволока делится на 2 вида:

  • Чёрная. Наиболее практичная и удобная. Если была приобретена чёрная проволока недостаточной мягкости, то её следует прокалить в костре в течение 30 минут, остудить, и можно приступать к работе.
  • Оцинкованная. Очень редко данную разновидность проволоки приобретают для вязки арматуры, так как в нём отсутствует ток кислорода, а соответственно – процессов коррозии быть не может. Поэтому лишние траты здесь ни к чему.

Пластиковые хомуты

Достаточно популярный на сегодняшний день расходный материал, который поможет быстро понять, как быстро вязать любую арматуру. Но нельзя сказать, что профессиональные строители придерживаются мнения большинства, так как пластиковые изделия, имеют меньшую цену, но не способны выдержать такое усилие, которое выдерживает стальная проволока.

Пластиковые хомуты отличаются от вязальной проволоки не только меньшей ценой, они также необычайно просты в использовании – достаточно обвернуть изделие вокруг арматурных прутьев, пропустить один его конец через специальное ушко и затянуть. Частой проблемой является разрыв хомутов, например, когда строитель наступает на арматурные стержни. Поэтому для большей надёжности следует одевать в 2 или более слоя, расположенных в разном направлении.

Инструменты

Не следует использовать подручные материалы при вязке арматуры, так как это не позволит добиться высокой надёжности каркаса, соответственно – фундамент не получит требуемой крепости.

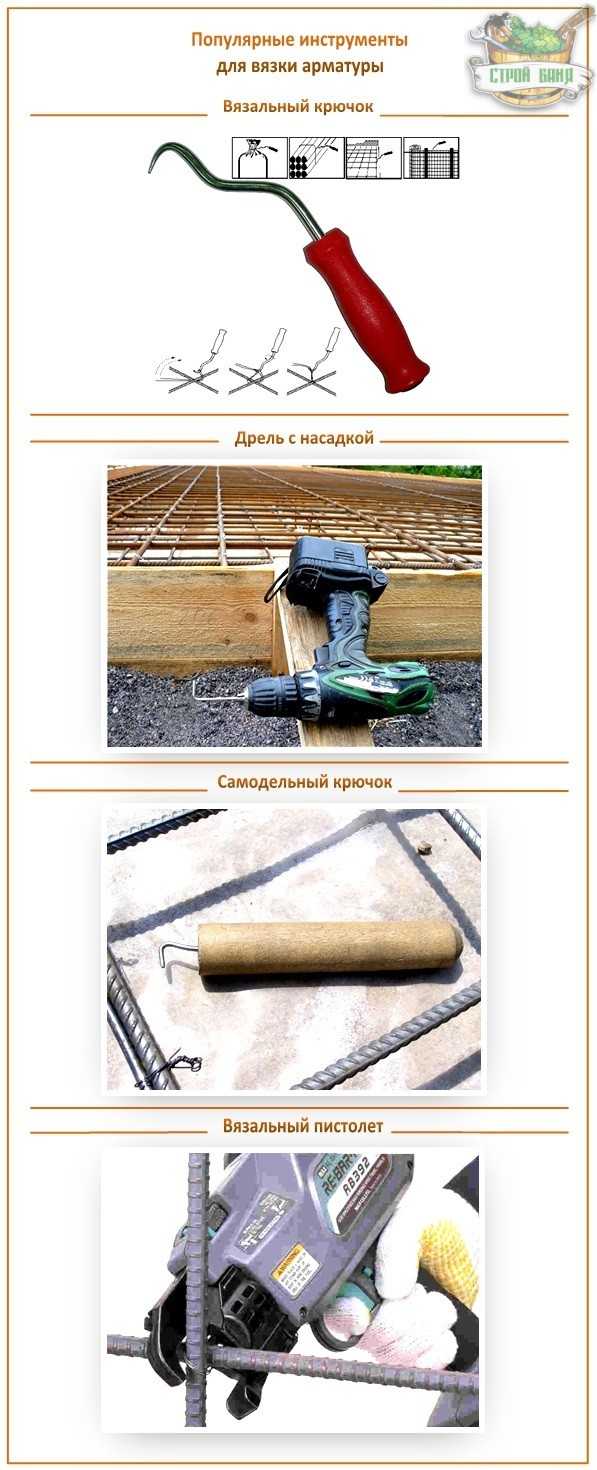

Наиболее популярные инструменты, которые используют для вязки арматуры:

  • Крючок для вязки арматуры. Данный инструмент применяют достаточно часто, так как крючок для вязки арматуры имеет доступную ценовую политику и удобен в использовании. Имеет 3 разновидности: простой, винтовой и полуавтоматический.

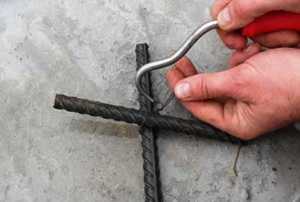

Вязальный крючок

  • Вязальные клещи. Не слишком отличаются от крючка для вязки арматуры. Они немного длиннее и имеют в своей конструкции дополнительные кусачки. С реверсивными клещами можно использовать проволоку для вязки непосредственно из бухты.

Вязальные клещи

  • Пистолет для вязки арматуры. Относится к типу профессионального инструмента, его актуально приобретать только когда необходимо вязать арматуру в большом количестве для любой разновидности фундамента. Пистолет для вязки арматуры мало весит и очень удобен в использовании, процесс вязки полностью автоматизирован и занимает не более одной секунды. Основной недостаток заключается в высокой цене.

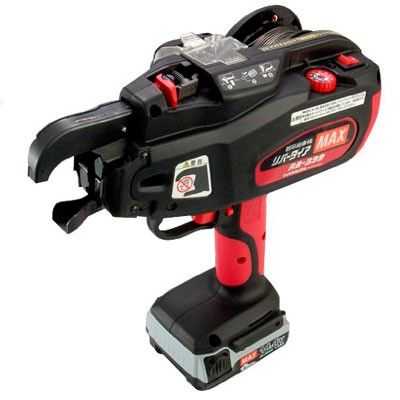

Пистолет для вязки арматуры

Как правильно вязать арматуру для монолитной плиты

Монолитный фундамент применяется более часто, чем использование стандартных бетонных плит. При монтаже данной разновидности основания сначала делают арматурную сетку, которую потом заливают бетоном. Арматурная сетка придаёт бетону дополнительной крепости и позволяет выдерживать плите более высокие нагрузки.

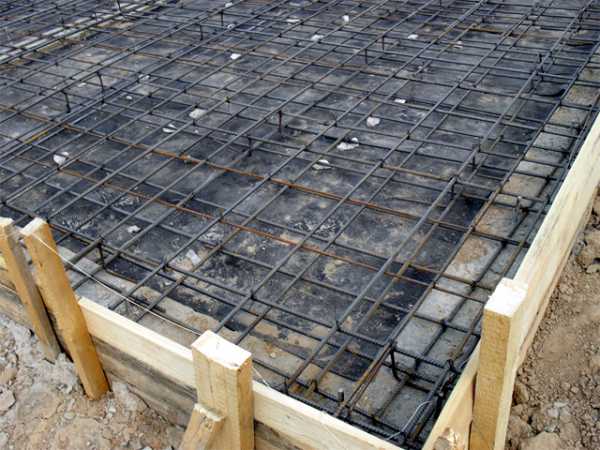

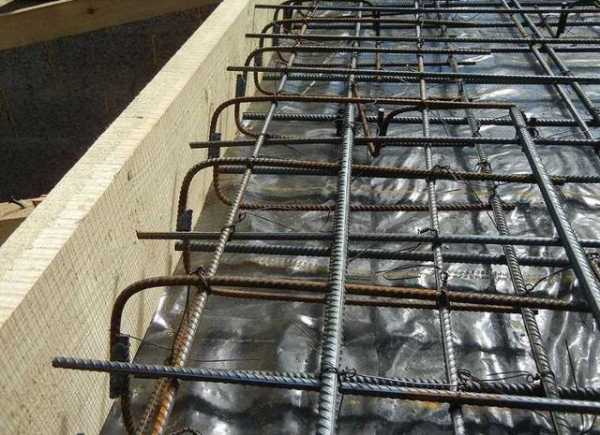

Готовый каркас для монолитной плиты

Видеоролик на Youtube:

Как вязать арматуру самостоятельно или правильная последовательность вязки арматуры монолитной плиты:

  1. Нижний уровень арматурных прутьев укладывают крестом. Необходимо соблюдать при этом основное правильно – следить за размером ячеек, который должен составить 30*30 см. Превышать данный размер нельзя, иначе монолитная плита получится недостаточно прочной.
  2. Места соединения прутьев плитного фундамента необходимо обвязать стальной проволокой, используя стандартную схему вязки. Применение специального инструмента, например, крючка для вязки арматуры, существенно упростит задачу.
  3. Арматура нижнего уровня плиты должна иметь запас по длине, чтобы ей можно было придать п-образную форму. Таким образом, нижние прутья переходят в верхний уровень плитного фундамента.
  4. Прутья верхнего уровня плиты или перекрытия также укладываются друг на друга и связываются стальной проволокой или пластиковыми хомутами в местах соприкосновения.

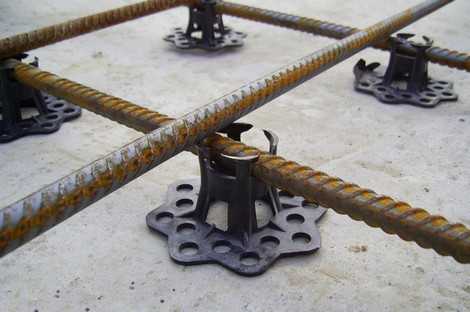

  5. Конструкция для монолитной плиты должна быть размещена на расстоянии 4 см от земли, для этого используют специальные подставки, которые можно приобрести в строительном магазине. Подставки выполнены из пластика и выдерживают каркасы с достаточно большим весом.Пример пластиковых подставок для нижнего яруса конструкции

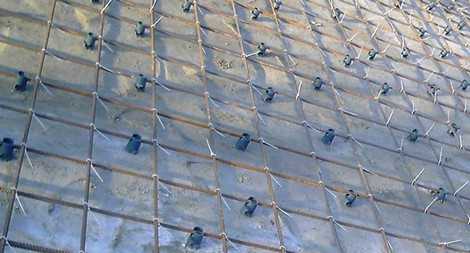

  6. Для поддержания верхнего уровня арматуры перекрытия следует сделать из прутьев специальные подставки, которые получили название столиков. Достаточно взять небольшой отрезок арматуры и загнуть его в зигзаг. Теперь верхний ярус можно удобно установить на получившиеся подставки. При заливке бетона подставки оставляют вместе с основной конструкцией.

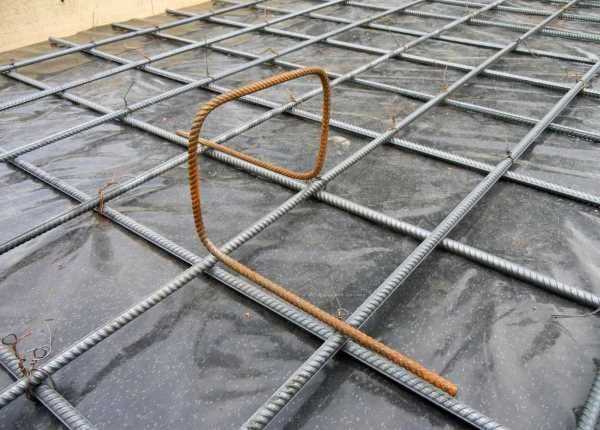

Пример готового столика

Данный способ армирования используется не только при заливке плитного фундамента в несколько слоёв, таким образом можно своими руками изготовить монолитную плиту, которую впоследствии использовать, например, в качестве перекрытия между этажами.

Расчёт арматуры для монолитной плиты

Узнав, как вязать арматуру для фундамента, необходимо провести расчёт материала. Следует знать, что для армирования какой-либо поверхности используют арматуру диаметром 8 мм или 10 мм. Для плит многоэтажных зданий применяются пруты с большим диаметром – 12 мм или 14 мм.

Например, необходимо точно рассчитать количество арматурных прутков, которые уйдут на армирование плиты, общей площадью 64 м2. Для такой поверхности достаточно будет прутков, диаметром 10 мм. Одна ячейка сетки будет иметь стороны 20*20 см. Для того, чтобы узнать точное количество арматуры, следует одну сторону плиты (8 метров) разделить на сторону ячейки (20 см) и умножить полученный результат на два. Результат: 80 прутков. В качестве запаса, при расчётах одной стороны всегда прибавляют один прут, это означает, что конечным результатом будет 82 прута (так как две стороны). Но армированная сетка имеет верхний и нижний уровни, и 82 прута необходимо умножить на два. Получится 164 прута определённого диаметра.

Для армирования сетки используют прутья максимальной длины – 6 метров. Поэтому общее количество арматуры следует умножить на длину одного изделия. Это означает, что для изготовления одной плиты, общей площадью 64 м2, необходимо приобрести 984 метра арматуры заранее выбранного диаметра.

При расчётах количества арматуры для сетки не следует забывать про подставки, короткие отрезки для скрепления двух уровней, а также пруты определённого диаметра, которые могут понадобиться в течение всего процесса.

Как правильно вязать арматуру для ленточного фундамента

Ленточный фундамент наиболее практичен и требует куда меньших затрат, чем при монолитной заливке. Но данная разновидность основания получает существенную нагрузку от возведённого здания и требует правильного и надёжного армирования сетки, на котором также можно сэкономить средства, ведь укрепление средней части ленточного фундамента не обязательно.

Пример стандартного ленточного фундамента

Монтаж ленточного фундамента:

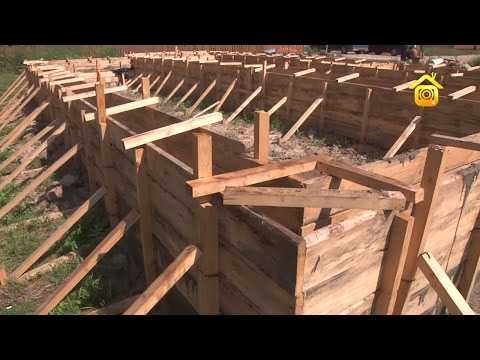

  • Для заливки данного типа фундамента используют опалубку, стянутую металлическими шпильками. Поэтому расстояние между стержнями должно быть таким, чтобы после их вязки, готовую конструкцию можно было вставить в опалубку.
  • Боковые стенки каркаса связывают так, чтобы стороны ячеек составили не более 20 см.
  • После того, как стороны будут готовы, между ними следует заложить короткие отрезки прутов, которые также вяжут посредством стальной проволоки или пластиковых хомутов.
  • Получившуюся конструкцию устанавливают внутрь опалубки, что также требует некоторой сноровки и, желательно, двух помощников.

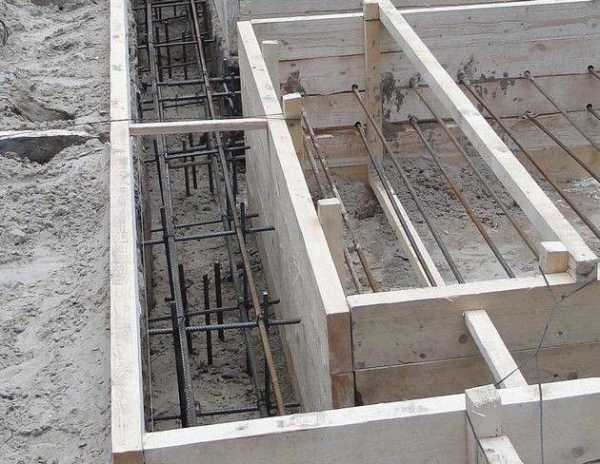

Установка готового каркаса в опалубку

Вязка арматуры под ленточный фундамент:

  • Для одного соединения требуется отрезок вязальной проволоки не менее 30 см, который следует сложить пополам.

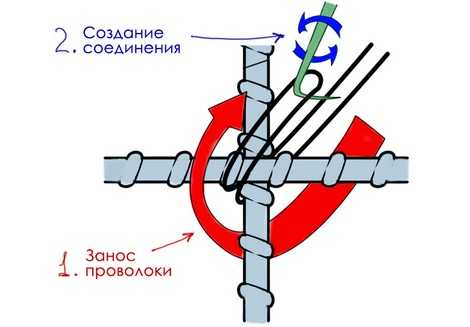

  • Сложенным в два раза отрезком проволоки полностью огибают наложенные друг на друга пруты и в петлю вставляют крючок для вязки.
  • Вторым концом проволоки следует также обхватить крючок для вязки.
  • Можно начинать вращать крючок для вязки, пока 2 стержня не будут крепко зафиксированы.
  • Достать крючок из петли.

Ознакомившись с тем, как правильно вязать арматуру для ленточного фундамента, также следует обратить внимание на то, что если приложить чрезмерные усилия, то вязальную проволоку можно свободно порвать, поэтому следует контролировать движения инструментом. Также не надо оставлять проволоку в ослабленном состоянии, когда пруты будут свободно двигаться. Это приведёт к недостаточной прочности конструкции.

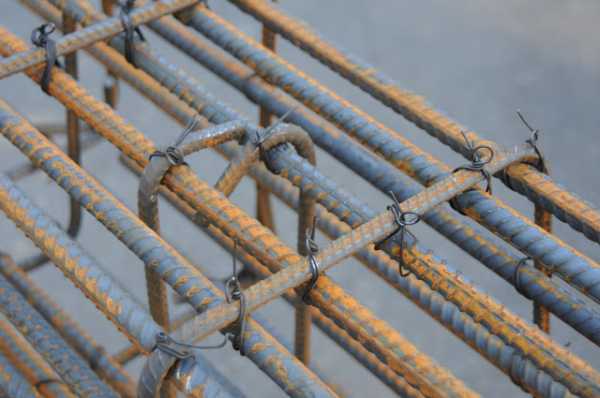

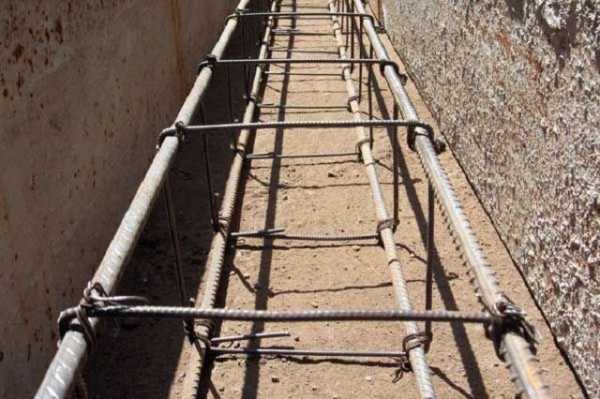

Готовый каркас для ленточного фундамента

Очень часто в сети можно найти популярный способ по переделке дрели, когда на ней устанавливают крючок для вязки арматуры, с чем категорически не согласны профессиональные строители. Применяя такой самодельный инструмент, не получится добиться правильного натяжения вязальной

проволоки. Также дрель недостаточно удобна для монтажа ленточного фундамента, последствием станут быстро уставшие руки. И не всегда в местах заливки фундамента есть доступ к электрической энергии.

Правильная вязка стеклопластиковой арматуры

Стеклопластиковой арматурой принято называть изделия, структура которых состоит из стеклянных волокон. Данная разновидность арматуры относится к разряду композитной арматуры и пользуется высокой популярностью на сегодняшний день. По своей форме стеклопластиковые изделия практически ничем не отличаются от металлических.

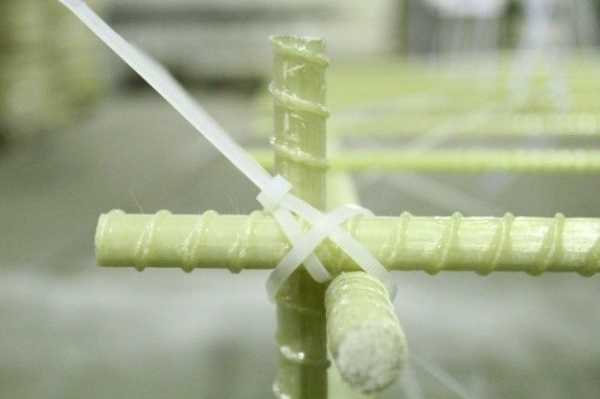

Вязка стеклопластиковой арматуры с помощью хомутов

Среди преимуществ стеклопластиковой арматуры следует отметить следующие:

  • Лёгкая. Автоматически упрощается процесс транспортировки и монтажа.
  • Упругая. При необходимости, композитную арматуру можно укладывать в кольца, что очень удобно при погрузке и транспортировке.
  • Крепкая. По своим техническим качествам ничем не уступает изделиям из металла.
  • Долговечная. Композитная арматура обладает продолжительным эксплуатационным сроком.

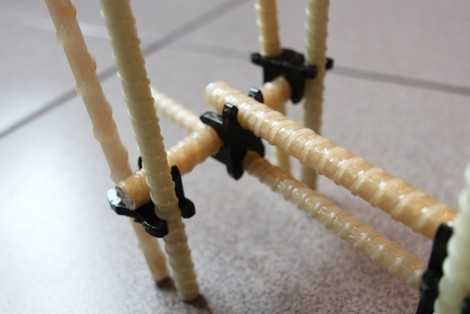

Пример вязки стеклопластиковой арматуры несколькими хомутами

Вязка стеклопластиковой арматуры практически ничем не отличается от стандартных металлических изделий. Здесь также следует использовать вязальный крючок или специальный пистолет, а в качестве расходных материалов – вязальную проволоку или пластиковые хомуты.

Видеоролик на Youtube:

Сначала готовят горизонтальные стороны конструкции, на которые впоследствии накладывают вертикальные стержни. При вязке стеклопластиковой арматуры необходимо точно следить за размером ячеек, для большей простоты можно заранее сделать пометки маркером. Места вязки арматуры должны находиться во внутренней части каркаса. Недостаточно знать, как вязать стеклопластиковую арматуру правильно, следует также делать точные расчёты.

Необходимо усиленное внимание обратить на углы конструкции, так как стеклопластиковая арматура плохо восприимчива к нагреву, поэтому самостоятельно гнуть её не рекомендуют. На углы каркаса следует расходовать большее количество вязальной проволоки или пластиковых хомутов.



viascio.ru

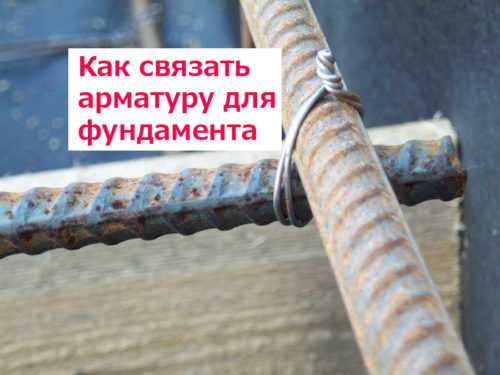

Как вязать арматуру для фундамента: способы и схемы, видео

Армирующий каркас внутри фундамента – это конструкция, которая работает на изгиб и на растяжение. Ведь сам бетон при таких нагрузках покрывается трещинами, а в конце просто раскалывается. Поэтому армокаркас – необходимая и неотъемлемая часть фундаментного основания. При этом соединение прутков между собой должно проводиться не сваркой, а вязанием проволокой.

Потому что при сварке под действием высокой температуры меняется кристаллическая решетка стали, что приводит к снижению прочности стыка. Поэтому вопрос, как правильно вязать арматуру для фундамента, сегодня стоит актуально для тех, кто своими руками пытается залить основание дома. Рассмотрим все процессы более подробно.

Используемые виды арматуры

До начала разбора темы, как правильно вязать арматуру для фундамента, надо разобраться с самой арматурой. Ведь сегодня рынок предлагает две ее разновидности:

  1. Это обычная стальная.
  2. Композитная.

Использовать обычную стальную все привыкли давно. Но что собой представляет вторая модель, чем она отличается от первой, и лучше ли она.

Стальная

 Металлическая арматура – это шесть классов, которые друг от друга отличаются процентным содержанием легирующих добавок. И чем последних больше, тем выше класс, тем выше характеристики.

Сами по себе арматурные стержни – это прутки с гладкой или рифленой поверхностью. Первый класс – гладкий, остальные рифленые.

Рельефная структура – это увеличение площади сцепления арматуры с бетонным раствором. К тому же выступы выполняют функции сдерживающих бортов, когда арматурная конструкция начинает работать на растяжение.

Что касается выбора с учетом прочности арматурного прута, то для фундаментов обычно используется материал горячекатаный класса А III диаметром 10 — 18 мм.

Стержни с более высокими характеристиками и размерами слишком дороги, при этом выполняют те же функции при не самых больших нагрузках. А низшего класса арматура для фундаментов слабовата. Но надо добавить, что в армирующих каркасах даже гладкая арматура используется. Она не является основной, но для перемычек, раскосов, связок и прочих не нагружаемых узлов ее применяют.

При выборе необходимо обращать внимание на маркировку изделия, особенно на индексы. Вот только два из них:

  1. «С» — это обозначение, что арматуру можно сваривать.
  2. «К» — в сталь были внесены антикоррозийные добавки. Этот тип является самым дорогим, так что в частном домостроении не используется.

Что касается сварной арматуры, то она также не самый дешевый вариант. Поэтому для частников оптимальный вариант – вязка стальной проволокой. Что касается вопроса, какой проволокой вяжется армирующий каркас, то о ней будет разговор ниже.

Композитная

 Эта разновидность является материалом относительно новым. В ее основе лежит пластик, куда добавляются наполняющие его компоненты: стекло, углерод, базальт.

Самой популярной является стеклопластиковая разновидность, потому что она просто дешевле двух других практически при тех же прочностных характеристиках.

Если говорить о технических характеристиках этого материала, то:

  1. Прочность на растяжение у пластиковой арматуры 1000 МПа, у стальной 390.
  2. Она легче металлической в 3,5 раза.
  3. Сталь коррозирует, пластик нет.
  4. Он не проводит электрический ток.
  5. У него низкая теплопроводность.

Что касается отрицательных сторон, то:

  1. Металлическая арматура по упругости лучше.
  2. Пластик относится к категории слабо горючих материалов.
  3. При нагреве он размягчается.
  4. Связать арматуру стеклопластиковую можно только хомутами или проволокой, стальная может свариваться.

Сегодня еще не разработаны четкие рекомендации по технологии использования композитной арматуры, поэтому специалисты рекомендуют применять ее в фундаментах под легкие постройки. Под тяжелые лучше укладывать стальную.

Проволока

Для арматурных каркасов необходимо использовать проволоку, выпущенную по ГОСТу 3282-74, где обозначается, что этот материал классифицируется по нескольким позициям.

  1. Способ обработки: необработанная или отожженная.
  2. Точность обработки.
  3. Сопротивление нагрузкам.
  4. С защитным цинковым покрытием или без такового.

 Диаметр изделия варьируется в диапазоне 0,16-10 мм. Она может иметь черный цвет или стальной. Так как нас интересует вязальная проволока, то есть, мягкая с большим циклом изгибания, то лучше выбирать отожженный вариант.

Кто — то может сказать, что оцинкованная проволока прослужит долго, и с этим никто спорить не будет. Но она дороже обычной, к тому же внутри затвердевшего бетона коррозийные процессы практически не происходят.

Для вязки армирующего каркаса для фундаментных конструкций используется проволока диаметром 1,2 — 1,4 мм, реже 1,8, если только диаметр арматурных прутьев выбран для каркаса самым большим (18 мм).

Сегодня на рынке появились бухты вязальной проволоки, которая подрезана по длине 80 — 180 мм, а на концах уже сделаны петли. То есть, это уже готовые отрезки под вязку. В одной бухте 1000 отрезков.

Ее преимущества и недостатки

Связка арматуры для фундамента в первую очередь определяется прочностными характеристиками основания. И это основное преимущество армирующего каркаса. Но с учетом вязания проволокой определяются и другие положительные стороны конструкции.

  1. Соединение проволокой сохраняет объемную и линейную форму каркасной конструкции.
  2. При этом место соединение не фиксируется прочно, как это получается со сваркой. Остается место балансированию арматурных стержней между собой, что очень важно при заливке, вибрировании и застывании бетонного раствора. То есть, соединение арматуры дает возможность смещаться на миллиметры в области вязки, принимая идеальное положение при возникающих нагрузках со стороны бетонной смеси.

Что касается недостатков, то они в основном касаются временных характеристик и трудоемкости самого процесса. То есть, сварить каркас быстрее, чем вязать его проволокой. И разница здесь существенная. Вязка арматурных каркасов фундамента – дело непростое. Здесь требуется знание способов и умение пользоваться специальным инструментом. Хотя, как показывает практика, несколько узлов уже дают необходимый опыт, который уменьшает и сложность вязки, и время, затрачиваемое на ее проведение.используют

Как вязать?

Существует несколько вариантов и схем, как вручную можно связать арматуру. По причине жесткости самой проволоки, пальцами вязание не провести. Поэтому для этого процесса были изобретены разные инструменты и приспособления. Вязка проводится крючком (самодельным или заводского исполнения), полуавтоматическим крючком инерционного действия, пистолетами. Мастера даже дрель приспособили для вязки. А в качестве вязального материала используют сегодня металлические скобы, хомуты или проволоку.

Инструменты

Обвязка арматурой фундамента требует сборки каркаса в единую конструкцию. Из всех обозначенных инструментов крючок используется давно, поэтому под него в свое время и придумывались схемы вязки. Поэтому в первую очередь рассмотрим, как надо пользоваться этим нехитрым инструментом.

Крючок

 Сделать крючок для вязки арматуры своими руками – не проблема. Потому что он имеет разную форму изгиба и длину самого стержня.

Поэтому каждый мастер подгоняет эти параметры точно под себя, под удобство проведения работы. Необходимо добавить, что крючок – инструмент универсальный.

Им удобно работать и внутри траншеи, подбираясь под самые нижние решетки, и вне котлована. Самое главное – точно следовать схеме вязания. Обычно самодельный инструмент изготавливают из тонкой арматуры, сгибая ее в тисках. В качестве ручки используют пластиковый шланг или трубку, которую после вставления прута нагревают.

После остывания пластик обволакивает собою стержень, прочно сцепляясь в рифленую поверхность прута. Еще совсем недавно ручки изготавливались из древесины, некоторые мастера обматывали стержень изолентой. Вяжутся проволокой арматурные стержни с помощью крючка путем вращения последнего. При этом концы вращаем крючком по специальной схеме, о которой пойдет речь ниже.

Приспособление инерционного действия

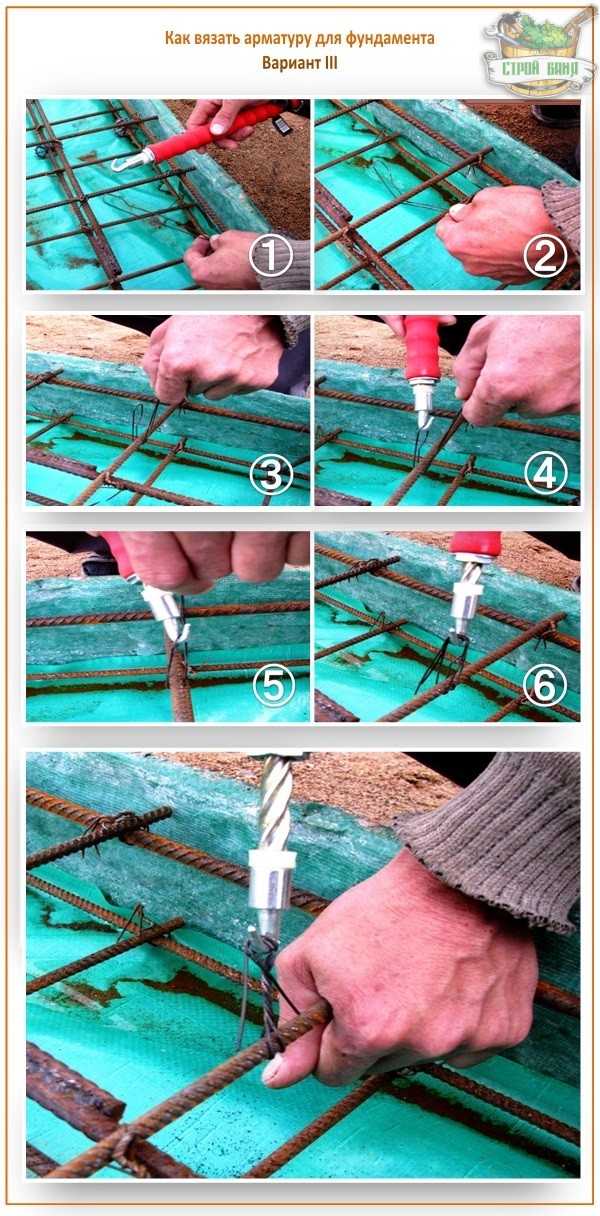

Это все тот же крючок, только противоположным концом, вставленным в специальную рукоятку. В ней нарезана винтовая резьба, а внутри расположена пружина, отвечающая за возврат крючка в исходное положение.

 Крюком концы проволоки цепляются, их надо тянуть приспособление от места соединения. Стержень начинает вращаться по спиральным пазам, вращаясь относительно своей оси. Так и происходит скрутка.

По сути, точно также действует инструмент с патроном. К примеру, шуруповерт. То есть, крючок можно вставить в патрон шуруповерта и включить последний. Вращательное движение создаст скрутку проволоки. Этот способ нередко используют мастера.

Пистолет

Этот прибор относится к категории специальных инструментов, потому что предназначается  только для одного действия. В конструкцию этого электроинструмента вставляются катушки с проволокой (они сменные).

То есть, сам прибор выталкивает проволоку, и сам ее вяжет по определенной схеме. Удобно, быстро, качественно, но дорого в плане цены пистолета.

Единственный его минус – требуется электроэнергия или для прямого подключения, или для подзарядки аккумуляторов.

Способы и схемы

Связывать каркас для фундамента вручную непросто, как может показаться на первый взгляд. Дело это трудоемкое, требующее немало времени. Но среди всех схем есть несложные варианты. Вот один из них.

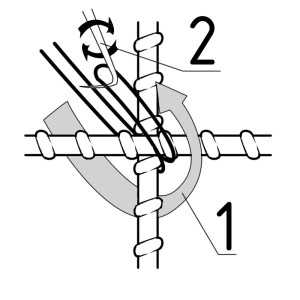

  1. От проволочной бухты отрезается кусок длиною 25 — 30 см.
  2. Он складывается пополам.
  3. Обматывается вокруг места стыка двух стержней.
  4. Крючком захватывается петля, которую надо вращать.
  5. В скрутку через два оборота добавляется один конец проволоки.
  6. Через еще два оборота второй.
  7. Проводится полная скрутка.

Инструмент для вязки арматуры по этой схеме – крючок – должен вращаться до тех пор, пока обвязка проволокой не станет плотной. Но и перекручивать не стоит, ослабнет сам проволочный материал.

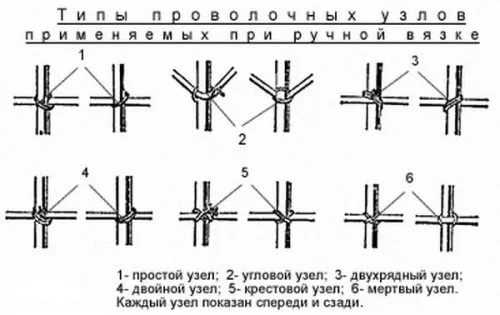

С помощью одной петли можно скручивать и по другим схемам. То есть, это самый простой вариант. К тому же применение крючков дает возможность отойти от сложных схем, которые применяются чаще всего в крупно — монтажном строительстве. Для частного домостроя подойдут и простые вариант вязки. Конечно, проще будет совсем, если использовать готовые отрезки с двумя петлями на концах. Просто им обматывается место стыка, две петли надеваются на крючок, который начинают вращать.



Варианты для разных фундаментов

Проще всего вязать армокаркас для плитного фундамента. По сути, это решетка из продольных и поперечных стержней, расстояние между которыми определяется нагрузками. Чаще это ячейки 20 х 20 или 30 х 30 см. Для такой конструкции используется вязка с одной петлей.

То же самое можно сказать и о каркасе для ленточного фундамента, потому что его конструкция – это несколько решеток, соединенных поперечными короткими прутками. Но в вязке арматуры ленточного фундамента есть один тонкий момент – это стыковка углов конструкции. Здесь очень важно равномерно распределить точки соединения по всей длине согнутых и сопряженных стержней, которые и создают углы армокаркаса.

Видео

Видео про то, как быстро научиться вязать.

Технологии сооружения конструкции каркаса ростверка ничем  не отличается от ленточной. Здесь те же схемы и способы вязки конструкций из арматуры. Что касается каркаса для столбчатого фундамента, то надо учитывать тот момент, что сам каркас в этих сооружениях представляет вертикальную конструкцию с вертикально установленными основными стержнями, которые между собой соединяются прутками меньшего диаметра.

Это, если каркас имеет прямоугольное сечение. Поэтому здесь проводится точно такая же вязка, как и в плитных или ленточных основаниях. Если сечение круглое, то продольные прутки – это один стержень, свернутый в окружность. Его и привязывают к вертикальным элементам в определенных местах каркаса с учетом шага установки.

Заключение

Процесс армирования фундамента сопряжен с несколькими операциями, от которых зависит качество конечного результата. И здесь вязка арматуры играет немаловажную роль. Основные ее способы связаны с несложными схемами, чаще однопетлевыми. Поэтому с этим процессом может справиться любой человек. Просто надо время и немного опыта.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

osnovapoddom.ru

Вязка арматуры для фундамента: как вязать?

Содержание

Причиной армирования фундамента является отсутствие пластичности у бетона, и оно необходимо для того, чтобы в зоне растяжения не возникли трещины. Для этих целей используется стальная строительная арматура, которая является элементом бетонной конструкции, необходимым для компенсации растягивающего, изгибающего и сдвигающего усилия.

Арматура в фундаменте

В отличие от бетона, сталь является более устойчивой к растяжениям и может принимать на себя значительные нагрузки. В последнее время на рынке начали активнее использовать стеклопластиковую арматуру. Однако пока область ее применения не так широка, поэтому при выборе того, что использовать стеклопластиковую или стальную арматуру — предпочтение пока что отдается более привычному, второму варианту.

Требования к арматуре

При строительстве монолитного железобетонного, или ленточного фундамента необходимо, чтобы в процессе заливки не было смещения прутьев, которые используются для армирования, при этом должны соблюдаться проектные расстояния и, следовательно, шаг между прутьями должен оставаться постоянным.

В связи с тем, что наибольшая вероятность появления зон растяжения возникает на поверхности фундамента, в таких местах и следует выполнять армирование.

Но так как арматурный каркас подвержен коррозии, его необходимо защитить от внешних воздействий и это делается с помощью слоя бетона, так что глубина размещения каркаса должна составлять от 3 до 5 сантиметров.

Но это не значит, что армировать нужно только верхнюю часть монолитной конструкции, ведь направления возможной деформации заранее предсказать сложно. Другое дело, что в верхней и нижней части используется арматура диаметром 10-12 миллиметров, и поверхность ее должна быть ребристой, с тем, чтобы обеспечить более надежное соединение с бетоном.

Читайте также: как выполняется муфтовое соединение арматуры, и в чем его преимущества?

Что касается остальной части каркаса, то в соответствии со СНиП, для ее изготовления может использоваться менее толстая проволока с гладкой поверхностью. Если говорить об армировании ленточного фундамента, то в данном случае для внешней части каркаса используется арматура диаметром 10-16 миллиметров, а для внутренней 6-8 миллиметров.

Для ленточного фундамента больше характерно наличие продольных растяжений, поэтому основная нагрузка выпадает на горизонтальные продольные прутья.

к меню ↑

Способы вязки арматуры

Существует несколько способов крепления арматуры. Для этого используется:

При ведении строительства частных домов крепление арматуры с помощью сварки используется достаточно редко, так как для этого необходимо привлекать сварщиков.

Вязка арматуры для фундамента

В процессе уплотнения бетонной смеси, возможно нарушение соединений, да и процесс сварки приводит к тому, что структура материала арматуры существенно меняется, поэтому в таком случае можно использовать только арматуру с маркировкой имеющей букву «С».

к меню ↑

Вязка при помощи проволоки и хомутов

В частном и малоэтажном строительстве, в основном используется арматура А240, А400 и А500С единственная, которую можно варить. Для того, чтобы армировать такие конструкции как фундаменты, перекрытия, перемычки и балки применяется стальная горячекатаная стержневая арматура, диаметр которой варьируется от 6 до 20 миллиметров.

Обвязка арматуры с помощью металлических скрепок и пластиковых хомутов не представляет большой сложности и особых навыков в этом случае не требуется, но такие способы являются более дорогостоящими.

А если площадь армирования достаточно велика, то вязка проволокой оказывается значительно более выгодной. Для изготовления скрепок используется стальная проволока диаметром от 2 до 4 миллиметров, и сама скрепка с одного конца имеет крюк, а с другого петлю.

В процессе вязки петля надевается на нижний прут ниже места скрещивания арматуры, а крючок цепляется за этот же пруток только выше места скрещивания. Надежность соединения обеспечивается за счет упругости скрепки и в процессе обвязки не нужно применять дополнительный инструмент, все делается вручную.



data-ad-client="ca-pub-8514915293567855"
data-ad-slot="1955705077">

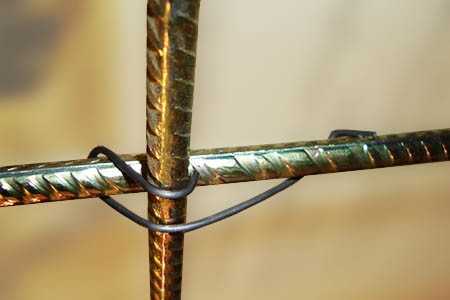

Вязка арматуры проволокой

Аналогичная ситуация наблюдается и в том случае, если обвязка выполняется с помощью пластиковых хомутов, при этом производительность работы оказывается значительно более высокой, чем при использовании других способов. Правда при этом нужно учитывать, что выполнять обвязку с помощью пластиковых хомутов при низкой температуре не рекомендуется, ведь пластик на холоде становится хрупким и лопается.

Сейчас на рынке предлагаются пластиковые хомуты со стальным сердечником, которые предназначаются для закрепления различных кабелей и труб на заборах, но и при обвязке арматуры они также очень удобны и функциональны.

Хотя нужно признать, что и стоимость таких хомутов существенно выше и их использование повлечет за собой дополнительные расходы. Наиболее распространенным способом изготовления каркаса для обеспечения прочности ленточного фундамента является ручная вязка с помощью проволоки.

Особое внимание в данном случае необходимо обратить на качество используемой проволоки, диаметр которой обычно один миллиметр, сечение круглое, а размер зависит от каждой конкретной ситуации.

Желательно чтобы проволока была обожженной, ведь в этом случае она обладает необходимой тягучестью, мягкостью, и при этом сохраняет свою прочность. Необожженная проволока будет ломаться при сильном затягивании узлов, да и работа с ней доставит немало неприятных минут. Кроме этого, термически обработанная проволока плотно прилегает к прутьям арматуры, и соединение получается надежным и прочным.

к меню ↑

Способы вязки арматуры, их преимущества и недостатки (видео)


к меню ↑

Ручная вязка

Для ручной обвязки необходимо соответствующее приспособление и желательны также пластиковые фиксаторы, или бобышки. С помощью фиксаторов, кроме всего прочего создается своеобразный защитный слой, которые предотвращает контакт опалубки и арматуры, что является нежелательным.

Что касается приспособления для обвязки, то это может быть:

Использовать пистолет удобнее всего, но серьезным его недостатком является неудобство при работе в труднодоступных местах, которые встречаются практически везде.

С другой стороны, производительность работ при использовании пистолета гораздо выше, поэтому иногда используется комбинированный вариант, когда на горизонтальной поверхности используется пистолет, а в труднодоступных местах обвязка производится с помощью крючка.

Схема вязки арматуры определяется заранее и соответствии со СНиП расстояние между двумя рядом стоящими в вертикальном положении стержнями должно быть как минимум в два раза больше, чем сечение усиления.

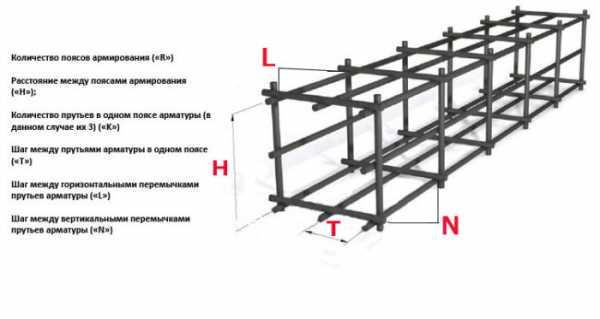

Расчет арматуры для фундамента

Максимального ограничения в данном случае нет, ведь каждый проект имеет свои особенности, зависящие от типа используемых материалов, а также от способов кладки. Кроме того, в СНиП указывается, что расстояние между соседними продольными стержнями варьируется от 10 сантиметров до 40. Что касается поперечных стержней, то по СНиП расстояние между соседними стержнями не должно быть больше тридцати сантиметров.

к меню ↑

Правила ручной вязки

Опытным специалистам хорошо известно как правильно вязать арматуру, однако с этим процессом может справиться и начинающий строитель, если будет четко следовать рекомендациям.

В данном случае вязка арматуры клещами гораздо неудобнее, чем крючком, главное приобрести определенную сноровку.

Сам процесс вязки состоит из нескольких этапов:

  1. Следует отрезать кусок проволоки, размер которой составляет порядка тридцати сантиметров и сложить его вдвое.
  2. Место соединения прутков оборачивается по диагонали, а крючком цепляется петля.
  3. Свободные концы заводятся в крючок.
  4. Крючок поворачивается по часовой стрелке до тех пор, пока позволяет упругость проволоки.

Не следует закручивать соединение слишком сильно, с тем, чтобы не порвать проволоку, хотя даже если одно из соединений лопнет это не критично, главное чтобы конструкция сохраняла свою форму.

Как таковой, нормы расхода проволоки на одно соединение по СНиП не предусматривается, но есть определенные нормы на весь объект, которые производятся из расчета 200 миллиметров проволоки на узел при работе пистолетом. При ручной вязке расход материала будет больше на 20-30%.

armaturniy.ru

чем вязать и как вязать?

Прочная и качественная арматурная сетка нужна для сохранения пространственной формы фундамента при его заливке. Поэтому и варить ее нельзя – иначе, как объясняют специалисты, «нарушается кристалл железа». И не важно, строится ли большое здание или компактная баня, возможна только вязка арматуры для фундамента, причем качественная и правильным материалом.

А вот способов, как вязать арматуру, сегодня практикуется достаточно много. Но, в общем, все выглядит чаще всего так: сеть вяжется секциями вне траншеи, а потом эти секции просто подвязываются друг к другу. Можно вязать, конечно, и на дне траншеи, но для этого арматуру нужно заранее закрепить. Ведь главное, чтобы она не опускалась на дно траншеи – а для этого опытные строители используют специальные держатели (продаются на рынке).

Чем вязать? Вязальная проволока VS пластиковые хомуты

Что лучше для вязки арматуры: обычная проволока или модные пластиковые хомуты? Давайте разберемся вместе.

Стальная проволока: где раздобыть и как сделать самому

Вязальная проволока для фундамента делается из отожженной низкоуглеродистой стали. Она мягкая на изгиб, удобная в эксплуатации. По цвету бывает белая – оцинкованная – и черная, без какого-либо покрытия. К слову, что интересно, многие мастера считают красивую оцинкованную проволоку в использовании для фундамента самым настоящим излишеством – ведь в бетоне нет доступа кислороду, а потому никакой коррозии быть не может.

Совет мастера: если вдруг вы приобрели в магазине вязальную проволоку, а она плохо гнется, ее не обязательно сдавать назад – достаточно прогреть в костре в течение получаса и потом охладить на воздухе.

Какого диаметра брать проволоку? Опытные строители говорят, что наиболее удобный и прочный вариант – это 1,2-1,4 мм. На двойку уходит много сил, а единица слишком слаба.

А вот как можно разжиться вязальной проволокой для фундамента. Берем старую покрышку от грузовика и сжигаем ее. В этой покрышке есть металлокорд – его-то как раз и используют в новом качестве. Единственный момент: в покрышках от импортных грузовиков вместо металла может оказаться синтетика. Проверить это легко: прорезать ножом внутреннюю сторону, ту, что прилегает к ободу. Нож уперся в металл? Значит, проволока получится. Не уперся? Тогда покрышка в огне просто сгорит, и все.

Пластиковые хомуты: за и против

Большинство строителей посматривают на появившиеся недавно пластиковые хомуты с некоторой опаской – выдержат ли они потом в фундаменте нагрузку? Не разорвутся ли? Насколько они на самом деле надежны?

А так плюсы этого материала, конечно, радуют: простота и скорость обвязки, стоимость не намного дороже, чем у вязальной проволоки.

А самые популярные в этом плане на сегодняшний день – это пластиковые хомуты с сердечком из стальной проволоки. Они используются для крепления труб для кабелей на заборы, и при устройстве систем периметровой охраны. Они более дорогие, но зато особенно удобные в работе.

Еще один момент, о котором далеко не все знают: связанный пластиковыми хомутами фундамент зимой оставлять нельзя. От мороза они сразу становятся хрупкими и лопаются.

Как вязать? 4 самых популярных способа

Простой незатейливый крючок для вязки арматуры можно сделать из проволоки 3-4 мм диаметром – например, из электрода для электродуговой сварки. Вязать им быстро, конечно, не получится, но вполне сносно. Но поделимся вот такой хитростью: сделать к шуруповерту насадку из гвоздя – в форме крюка, как на вешалке для одежды, и им и обвязывать арматуру. Так все получится в два раза быстрее, и намного меньше будут уставать руки.

А суть технологии, как правильно вязать фундаментную арматуру, проста. Два ряда проволоки располагаем пенрпендикулярно. Далее используем самодельный станок, где арматура зажимается досками и вяжем ее вручную или пользуемся пистолетом для вязки арматуры, который можно приобрести в строительном суперамаркете. Главное – чтобы стержни не опускались на дно фундамент, а для этого либо подкладываем кирпич, либо втыкаем концы сетки прямо в почву. Далее уже – отличия в том, как и куда загибать саму проволоку. Выбирайте тот способ, с которым вязка арматуры для вас окажется удобнее!

Способ №1

Вот как вязать проволоку для фундамента руками:

  • Шаг 1. Берем проволоку в руки и складываем ее пополам.
  • Шаг 2. Изгибаем вокруг пальца примерно на одну треть от петли.
  • Шаг 3. Теперь накладываем на арматуру и вставляем в петлю крючок.
  • Шаг 4. Вертим крючок и захватываем им второй конец проволоки, тянем другой конец проволоки на себя.
  • Шаг 5. Достаем крючок и загибаем концы. Если длинные получились – обрезаем.

Сколько будет нужно делать оборотов, определится практическим путем. Если слишком мало – обвязка окажется слабой, если много – проволока станет рваться. Обычно – от трех до пяти оборотов.

Способ №2

Порядок работ:

  • Шаг 1. В этом варианте проволока тоже складывается пополам.
  • Шаг 2. Прижимаем ее пальцами к прутку, и загибаем концы на себя.
  • Шаг 3. Вставляем крючок, крутим, достаем и загибаем концы.

Здесь проволока держится уже намного лучше и надежнее.

Совет мастера: самая распространенная ошибка при вязке арматуры – это длинные скрутки. Чтобы такого не получалось, проволоку всего лишь нужно подгибать перед вращением крючка – так, чтобы он успевал сделать 3-4 оборота.

Способ №3

Порядок работ:

  • Шаг 1. Берем кусок проволоки, складываем вдвое.
  • Шаг 2. Заводим снизу.
  • Шаг 3. Захватываем крючком за петлю.
  • Шаг 4. Оставшийся «хвост» перегибаем через крючок.
  • Шаг 5. Образовавшуюся петлю и крутим.

Способ №4

А вот, по отзывам, самый удобный способ собственноручно вязать проволоку на арматуре:

  • Шаг 1. Вставляем крючок в петлю и захватываем им же другой конец – тот, что держим рукой.
  • Шаг 2. Одновременно загибаем проволоку вниз, через крючок.
  • Шаг 3. Тянем крючок на себя и крутим несколько раз. Вот и все!

В этом способе есть достаточно весомый плюс – левая рука остается свободной и ею можно придерживать арматуру, что очень удобно.

Вяжем арматуру специальными пистолетами

А они бывают самыми разными – электрическими и аккумуляторными, самого разного производителя. Первыми до такого чуда техники додумались японцы – благодаря их приспособлению проволока на одном узле закручивается в течение секунды и строго в определенной силе натяжения: не слабо, но и не так, чтобы ее рвало.

Вот только одна незадача: стоят такие пистолеты очень дорого. И здесь русские мастера выходят из положения, кто как может: кто-то покупает, а потом перепродает пистолет, кто-то отдает предпочтение дешевой китайской подделке (на один фундамент хватит), а кто-то ищет возможность взять такой пистолет в аренду – и такая возможность, на самом деле, есть.

Но не важно, какой вы выберете способ или инструмент – главное, чтобы арматура была связана на совесть. Тогда и фундамент под баней будет долгие годы радовать прочностью и отсутствием каких-либо трещин.

stroy-banya.com

Вязка арматуры – если беретесь за дело впервые, мы даем совет + видео

Вязка арматуры – очень важный этап в процессе получения железобетона, и именно от того, насколько качественно будет выполнена данная работа, зависят характеристики данного композиционного материала.

1 Материалы для арматурного каркаса и их параметры

В строительстве часто используются бетонные конструкции, потому что они весьма устойчивы при нагрузках на сжатие. Однако такого же заключения нельзя сделать, если говорить о сопротивляемости подобных изделий напряжениям растяжения, и, для того чтобы улучшить это свойство, бетон следует армировать. Заливая раствором специальный каркас, сделанный из арматуры, получают железобетон.

Правда, кто-то может утверждать, что укреплять его неактуально, так как растягивающие напряжения редко действуют. Но это мнение ошибочно, ведь если взять, например, бетонную балку и попытаться согнуть ее, то с внутренней стороны она будет сжиматься, а вот с внешней уже растягиваться. Соответственно, возникает вероятность разрушения. И вот как раз армирование значительно улучшает характеристики железобетона, тем самым увеличивая его срок службы. Вся конструкция становится более надежной благодаря увеличению зоны сжатия, а также активному сопротивлению разнообразным нагрузкам.

Рекомендуем ознакомиться

Для вязки арматуры в основном используют металлические стержни, реже встречаются изделия из других достаточно прочных материалов, которые способны выдержать большое давление. Соединяют их между собой так, чтобы получилась сетка. Во время застывания раствор расширяется и более плотно прилегает к находящимся в объеме прутам, таким образом получается весьма надежное соединение. Именно поэтому ни в коем случае нельзя в качестве армирующих элементов использовать полые конструкции, так как в этом случае они попросту сплющатся под давлением и не будут достаточно плотно прилегать к бетону.

Вообще, каждому начинающему мастеру, даже если он возводит свой собственный дом, а не работает на коммерческом объекте, желательно прочитать общепринятые нормативные документы для строительства, когда планируется вязка арматуры, СНиП 52-01-2003, например. Это позволит даже без глубоких профессиональных навыков хотя бы правильно подобрать материалы и получить надежный каркас для заливки бетоном.

Если говорить о фундаменте дома, то в этом случае подойдут пруты, сделанные из базальтоволокна и стекловолокна. Они относятся к композиционным материалам и отличаются великолепной прочностью, при этом работать с таким видом арматуры намного проще, так как она легче металлической. Еще ее неоспоримым достоинством является неподверженность коррозии, так что очень актуально применять ее в обводненной среде.

Что же насчет размеров стержней, они тоже имеют огромное значение и напрямую влияют на прочность каркаса. Берутся прутья сечением более шести миллиметров и длиной не менее шести метров. Диаметр же проволоки для вязки арматуры обычно находится от 0,8 до 1,2 мм. Если планируется делать соединения с помощью специальных хомутов, то их диаметр составляет до четырех сантиметров. Кроме того, арматура может быть различной по конструкции. На сегодняшний день представлена гладкая, с разными насечками, ребрами или же гранями. Все они пользуются популярностью, однако стоит учитывать, что гладкая поверхность будет обладать куда меньшей степенью адгезии с бетоном по сравнению с неровной.

2 Вязка арматуры – обозначим особенности процесса

Многие задаются вопросом, что же лучше – вязать арматуру или варить? В принципе, второй вариант вполне приемлем для создания каркаса, ведь, по сути, так образуется неразрывное соединение, и может даже показаться на первый взгляд, что такой способ будет более надежным. Однако это не совсем так. Специалисты особенно не рекомендуют соединять таким путем арматуру для фундамента. Во-первых, сварочные швы более подвержены коррозии. Во-вторых, при такой конструкции продольная арматура обладает меньшей прочностью при воздействии растягивающих напряжений. В-третьих, необходимо специальное оборудование. Ну и, в-четвертых, нужно нанимать профессионального сварщика, конечно, если сами не обладаете подобными навыками. Так что данный процесс весьма затруднителен.

Помните, очень важно, чтобы стержни были отлично зафиксированы и не изменяли своего пространственного положения. Этого можно добиться, используя высококачественную обожженную проволоку, так как она великолепно гнется, обладает таким свойством, как тягучесть, и плотно прилегает к арматуре. Так полученные узлы будут крепкими, надежными, и, соответственно, данными характеристиками будет обладать и сам каркас.

3 Подбираем необходимый инструмент для вязки арматуры

В принципе, этот процесс не столь сложный, и справиться с ним сможет практически каждый, особенно если грамотно подобрать инструмент для вязки арматуры. Итак, если вязать прутья с помощью стальной проволоки, нам понадобится болгарка, которой можно сразу разрезать моток на куски нужной длины. Конечно же, никто не запрещает резать ножницами по металлу, но тогда данный этап работ сильно затянется. А так нужно просто взять проволоку, согнуть ее в толстый пучок так, чтобы получились отрезки определенной длины, и места сгиба отрезать болгаркой.

Скручивается же она обыкновенными пассатижами либо с помощью крючка. Во втором случае работа будет намного легче и пойдет куда быстрее. Если есть желание вообще механизировать процесс, тогда следует приобрести специальный строительный винтовой вязальный крюк. Кардинально же изменить положение дел сможет электроинструмент, например, с помощью обыкновенного шуруповерта также возможно вязание арматуры, причем физическую силу в этом случае прикладывать практически не надо, достаточно просто нажать на кнопку. Существует и профессиональный пистолет для вязки, однако, он весьма дорогостоящий, так что, если вы не намерены зарабатывать таким способом на жизнь, то покупать его нет смысла.

4 Как правильно вязать арматуру – способы

Существует несколько способов соединения арматуры проволокой. Так, можно делать скрутки с помощью плоскогубцев, тогда необходимо взять кусок проволоки (его длина обычно составляет около тридцати сантиметров), согнуть его пополам и закинуть петлю вокруг прутьев. Скрутив концы, вы получите достаточно неплохое соединение. Правда, данный способ очень трудоемкий. Рассмотрим, какова схема вязки арматуры вязальным крючком. Кстати говоря, его можно как приобрести в магазине, так и сделать самостоятельно из проволоки или же сварочного электрода диаметром 4 см.

Чтобы автоматизировать процесс, следует такой крюк просто вставить в патрон шуруповерта, и тогда вращательные движения будут воспроизводиться простым нажатием кнопки.

Вариант №1. Перегнув проволоку пополам, сгибаем ее на одну треть от петли вокруг пальца и накидываем на место соединения прутов. Затем, набросив петлю на крючок, делаем скрутку, при этом второй конец необходимо тянуть на себя. После того как все надежно зафиксировано, вынимаем крюк, а концы загибаем, если же они оказались чересчур длинными, тогда следует их обрезать ножницами по металлу. При этом учтите, недостаточная длина проволоки или же малое количество оборотов негативно отразятся на прочности соединения.

Вариант №2. В этом случае скрутка будет более надежной. Сложив проволоку все также пополам, необходимо прислонить ее к арматуре снизу. Затем, загнув на себя, скручиваем с помощью того же крючка. Вполне достаточно сделать всего 4 оборота.

Вариант №3. Как и в предыдущих схемах, делаем петлю и заводим ее под арматурой, а затем захватываем крючком. При этом другой конец следует перегнуть через крюк таким образом, чтобы образовалась еще одна петля и крутим.

Помните, только разобравшись с тем, как правильно связать арматуру, можно рассчитывать на качественную железобетонную конструкцию. Если вы впервые приступаете к этой операции, не стесняйтесь показать полученный вариант кому-нибудь более опытному, пусть даже на форуме в интернете. Лучше выслушать конструктивную критику и советы, чем пожинать плоды разрушенной ж/б конструкции в будущем.

tutmet.ru

Вязка арматуры крючком для начинающих — учимся вязать правильно

Расходы на устройство фундамента будущего строения — самая дорогая часть бюджета стройки. Здесь нужна основательность во всём — ведь от качества фундамента зависит прочность всего дома. Армирование делает основу строения практически неуязвимой от межсезонных движений грунта и поэтому используется почти повсюду.

В этой статье рассказывается о способах крепления арматуры при устройстве каркаса на фундамент, о предпочтительности вязки арматуры перед сварным методом. Описано, как вязать арматуру для фундамента с использованием специального крючка. Даны необходимые советы и рекомендации начинающим монолитчикам, касающиеся этой стадии работ.

Вязание или сварка

Перед заливкой бетона, внутри опалубки, собирается каркас из арматуры. Методы крепления стержней бывают различными:

  1. пластиковые хомуты;
  2. сварка;
  3. стягивание вязальной проволокой.

Скрепление арматуры при помощи пластиковых хомутов вызывает, мягко говоря, скепсис у бывалых специалистов. Недоверие к пластику, обуславливает его применение, в ряде случаев, при заливке сплошных горизонтальных поверхностей и вкупе с использованием стеклопластиковой арматуры.

Сварка значительно удорожает и замедляет процесс изготовления арматурного каркаса для фундамента. Требования к качеству сварных швов здесь высокие и выполнять их должен хороший специалист. А хороший специалист берёт хорошие деньги за свою работу. Тем более передвигаться со сварочным аппаратом и проваривать каркас внутри крайне неудобно, а значит медленно. К тому же учитывая новые исследования, в которых выяснилось, что сварка лопается при напряжении бетона, целесообразность процесса сваривания арматуры для фундамента ставится под большой вопрос.

Стягивание арматуры вязальной проволокой — оптимальный вариант при устройстве каркаса для фундамента. Проволока, в этом случае, отвечает всем необходимым требованиям: вязать её быстро и удобно, стыковые соединения получаются крепкими (каркас стоит устойчиво и не расшатывается), хорошее сопротивление на разрыв и растяжение.

А если все требования выполняются — нет необходимости искать другое решение. Учитывая это, большая часть монолитных работ по устройству фундамента производится методом связывания каркаса проволокой.

Чем вяжут проволоку

Процесс вязки арматуры крючком для фундамента — занятие крайне муторное и нудное. И чего только не придумывают, чтобы ускорить или облегчить его:

  • модернизируют крючок для вязки;
  • механизируют процесс при помощи шуруповёрта;
  • применяют специальный пистолет для вязки проволоки.

Модернизация крючка состоит в том, что ему придают различные, порой даже причудливые, формы. Ручка у этого крючка может вращаться вокруг рабочей его части. Это, кстати, не лишено смысла — опытные мастера не пользуются покупными крючками, а изготавливают его самостоятельно — «под себя».

Механизация при помощи шуруповёрта, следующая: болгаркой от крючка отрезают его рабочую часть, зажимают её в патроне шуруповёрта и с его помощью закручивают проволоку.

Вершина мысли — пистолет для вязки. Проволока в нём движется по изогнутой канавке, на 2-3 оборота охватывает стык прутьев и скручивается специальной цангой. После окончания процесса пистолет сам отрезает проволоку. Степень натяжения узла регулируется, вязка занимает 1-2 секунды на стык.

Вроде бы всё хорошо, удобно и быстро, но стоимость такого пистолета крайне высока. Его нерентабельно приобретать для однократного устройства фундамента частного дома. А если учесть перерасход вязальной проволоки и невозможность при помощи пистолета совершить стягивание в некоторых частях внутри каркаса, то его использование становится не таким уж заманчивым.

Использование различных методов для вязки арматурного каркаса фундамента имеет свои плюсы и минусы. Оптимальный способ для конкретного работника выбирается экспериментальным путём. Скорость вязки во всех случаях примерно одинакова. В любом случае умение вязать крючком остаётся самым востребованным навыком у специалистов.

Важно! В специализированных бригадах высокий спрос на работников, умеющих быстро и качественно вязать арматурные каркасы для фундаментов. Материал, изложенный в этой статье, и видео помогут освоить азы вязания для начинающих монолитчиков и приобрести навыки этой востребованной профессии.

Способы вязки арматуры

Вариантов для вязки арматуры на фундамент существует множество, кому какой удобнее, рассмотрим несколько из них:

Способ первый: отрезок проволоки сгибаем пополам; отступаем треть длины от петли и снова сгибаем; охватываем стык арматуры, таким образом, чтобы петля была с одной стороны стыка, а два свободных конца с другой; вставляем крючок в петлю, второй рукой придерживаем и слегка натягиваем концы проволоки. Проворачивая крючок зацепляем им свободные концы и закручиваем их вместе с петлёй на 3-5 оборотов, лишнее отрезаем или загибаем.

Способ второй: сгибаем пополам отрезок проволоки; оборачиваем им стык арматуры снизу; захватываем петлю крючком; оставшиеся свободные концы вставляем в крючок и загибаем; закручиваем всё вместе до плотного соединения прутьев.

Способ третий (самый распространённый): сгибаем пополам отрезок проволоки; оборачиваем им стык стержней по диагонали; в петлю вставляем крючок и натягиваем, второй конец так же как и во втором случае, загибаем на изгибе крючка; теперь крючок натягиваем и одновременно прокручиваем по часовой стрелке.

Третий вариант при вязке арматурного каркаса на фундамент является самым предпочтительным: более крепкое и аккуратное соединение, меньшая утомляемость при работе, да и скорость, при достижении определённого навыка, побыстрее. Рассмотрим процесс вязания каркаса поподробнее с показом видео.

Как правильно вязать арматуру для фундамента

Вязальную проволоку можно приобрести в магазине или сжечь ненужную автомобильную покрышку (в процессе сгорания, проволока, предназначенная для армирования резины, обжигается и приобретает, необходимую для вязания, мягкость и податливость). Проволоку режем отрезками по 30 см.

Арматура для устройства каркаса (как правило, сечением 10-16 мм) сначала режется на отрезки определённой длины. Потом связываются отдельные элементы каркаса. При связывании перпендикулярных узлов используется метод вязки крест-накрест по диагонали. При необходимости связать арматуру параллельно (удлинить каркас) делается нахлёст минимум 25 см, количество узлов на этом стыке должно быть не менее трёх.

Стараемся большую часть этих работ выполнять вне опалубки, на ровном свободном месте. Внутри опалубки производится только связывание отдельных элементов каркаса — его удлинение и угловое соединение.

Важно! При стягивании стыка стержней арматуры — постарайтесь найти среднее значение натяга. Недотягивать и перетягивать арматуру не рекомендуется. Недотянешь — каркас получится хлипким и может «сложиться», перетянешь — лопнет узел во время скручивания или транспортировки.

Вот, в принципе, и всё. Эта работа особой сложности не представляет, скорость и качество вязания нарабатываются практическим путём. Если остались какие-нибудь вопросы по этапам процесса — посмотрите видео.

Умение вязать арматуру поможет сэкономить при самостоятельном устройстве фундамента. А если процесс обучения пойдёт совсем хорошо и появятся определённые навыки, то вопрос о временном или постоянном трудоустройстве можно снимать с повестки дня. Ведь специалисту, который умеет качественно и быстро вязать арматуру, будет рада любая бригада монолитчиков.

bane.guru

Арматура для фундамента — схема и правила укладки, способы вязки

При обустройстве фундаментов всегда применяется армирование. Оно реализуется путем установки на место будущего основания здания арматурного каркаса. Назначение этого каркаса – увеличение прочности фундамента и сохранение его целостности под большими нагрузками. Армирование также помогает справляться бетону с пучением грунтов в холодное время года.

Назначение вязки арматуры для фундамента

Чтобы арматурный каркас полноценно выполнял свои функции и не разрушился во время заливки бетона, его увязывают в цельную неподвижную конструкцию. Вязка удерживает элементы каркаса на протяжении всего процесса заливки фундамента. Также после застывания раствора арматурный каркас благодаря вязке удерживается в единой конструкции, что положительно влияет на его прочностные характеристики.

Правильно увязанный каркас плотно прилегает к застывшему раствору на протяжении всего срока эксплуатации. Это предупреждает появление трещин и разломов фундамента при переменных нагрузках, возникающих вследствие изменений характеристик почвы со временем или со сменой времен года.

Схема вязки арматуры

Чтобы правильно увязать арматуру для фундамента, необходимо придерживаться определенных правил, которые учитываются еще на этапе проектирования здания. Принцип увязки арматурного каркаса можно разъяснить на примере ленточного фундамента, так как он наиболее часто используется в частном строительстве.

Ленточный фундамент

основные правила

Для ленточного фундамента ключевым моментом при увязке каркаса является правильный выбор диаметра арматуры. Многие строители уже на этом этапе допускают ошибку. Сегодня благодаря развитию технологий существуют специальные программы или интернет ресурсы, которые помогают застройщикам просчитать нужный диаметр прутков в зависимости от параметров фундамента.

В целом, если нет возможности воспользоваться такими калькуляторами, можно сказать, что для ленточного фундамента со средними параметрами используется арматура диаметром от 10 до 12 миллиметров. Если здание будет двухэтажное или исполненное из тяжелых строительных материалов, то для каркаса берется арматура диаметром 14 миллиметров. Для каркасных или деревянных домов иногда допускается использование прутков диаметром всего 8 миллиметров.

При вязке арматурного каркаса могут допускаться и другие ошибки. Например, при обустройстве конструкции в целях экономии укладывается слишком мало прутков. Для ленточного фундамента расчет каркаса делается исходя из диаметра арматуры. Между точками вязки должно быть расстояние не более 60 диаметров используемого прутка.

На углах фундамента обязательно увязывается гнутая арматура, концы которой после поворота должны бить длиной не менее 35 диаметров прутка. Вдоль фундамента прокладываются продольные прутки, которые связываются между собой поперечинами. Весь каркас крепится на предварительно заколоченных в грунт штырях. Арматурный каркас бывает одноуровневым или плоским, а также пространственным.

Способы вязки арматуры

Существует несколько способов вязки арматурного каркаса для фундамента:

  • вязальной проволокой;
  • специальными скрепками;
  • пластиковыми хомутами;
  • клипсами;
  • свариванием.

Вязка с помощью вязальной проволоки

Самый простой и распространенный вариант вязки каркаса – при помощи вязальной проволоки. Благодаря современным инструментам этот способ является одним из самых быстрых и дешевых. Он также не уступает по надежности другим методам вязки арматурного каркаса.

Для вязки проволокой могут использоваться следующие инструменты:

  • крючки;
  • крючки со спиральной оттяжкой;
  • плоскогубцы;
  • специальные щипцы со спиральной оттяжкой и откусыванием излишков проволоки;
  • аккумуляторный пистолет;
  • Шуруповерт с коючком.

Для увязки арматуры крючками и другими ручными приспособлениями проволока нарезается длиной около 20 сантиметров и складывается вдвое. Далее происходит закручивание, которое более подробно описано ниже.

Более современным способом вязки проволокой является применение специального пистолета. Такой инструмент предварительно заправляется проволокой в бухте. Далее инструмент прикладывается к перекрещиванию арматуры в месте увязки и аппарат все делает автоматически. Проволока дозируется, обвязывается вокруг перекрещивания и закручивается. После этого автомат обрезает излишки.

Вязка с помощью скрепок

Еще один быстрый способ скрепить арматурный каркас – вязка при помощи скрепок. Такие приспособления изготовлены из каленого металла, имеют хороший запас прочности и их довольно непросто разогнуть при заливке бетона.

Вязка пластиковыми хомутами

Вязка пластиковыми хомутами стала применяться относительно недавно. Однако этот способ быстро набрал популярность, поскольку пластиковые стяжки стоят недорого и очень просто монтируются.

К тому же они никак не реагируют на влагу и обладают достаточным запасом прочности при воздействии на каркас определенных нагрузок.

Вязка клипсами

Вязка арматурного каркаса клипсами применяется гораздо реже, чем остальные способы. Хотя этот метод очень быстрый и недорогой. Выпускаемые производителями клипсы позволяют соединять одновременно несколько идущих в перекрестие арматур в разных плоскостях. Это существенно экономит время, так как отпадает надобность делать по несколько связок вместо установки одной клипсы.

Сваривание

Самый старый метод вязки – сваривание. Со временем стал использоваться крайне редко, так как имеет существенные недостатки по сравнению с той же вязальной проволокой. Во-первых, для сваривания требуется сварочный аппарат и опытный сварщик. Во-вторых, процесс сваривания происходит очень медленно, что значительно отодвигает сроки строительства. Ну и наконец, качество вязки во многом зависит исключительно от мастерства сварщика.

Последовательность действий при вязке арматуры проволкой

Для увязки арматурного каркаса с помощью проволоки самый дешевый и простой инструмент – металлический крючок. Чтобы с его помощью сделать узел на перекрестии прутков, нужно отрезать кусок проволоки длиной около 20 сантиметров.

Далее проволока немного изгибается и продевается вокруг перекрестия. После этого крючок продевается в петлю и на его острие загибаются свободные два конца проволоки.

Затем круговыми движениями зажатая в крючок проволока закручивается до того момента, пока две соседние арматуры не будут плотно притянуты друг к другу. На этом этапе следует внимательно следить за усилием, и постараться не порвать проволоку.

После закручивания крючок вытягивается из петли, и процедура повторяется на следующем перекрестии.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

stroi-specialist.ru
