Как выбрать стабилизатор напряжения: мифы и правда о приборе

Как и любое узкопрофильное сложное устройство, стабилизатор напряжения выступает в роли источника большого количества мифов и заблуждений. На самом деле, неспециалисту выбрать такое устройство будет достаточно сложно, но разбираться в принципе его работы и значении основных параметров стоит каждому, кто хочет приобрести стабилизатор для своего дома.

Что может и чего не может стабилизатор

Услышав название «стабилизатор напряжения», люди, не разбирающиеся в электротехнике, решают, что этот прибор создан для того, чтобы справляться с любыми проблемами электросети, то есть скачками напряжения, короткими замыканиями и так далее. На самом же деле это загадочное устройство всего лишь поддерживает параметры сети в рамках ГОСТ. Именно поэтому выбирать стабилизатор напряжения для квартиры практически не имеет смысла, так как в городских электросетях почти не бывает существенных отклонений от нормы. Мало кто знает, что в розетке может быть не только 220 вольт, но от 198 до 244, и это норма. Перегореть проводка и техника может только после 250 вольт.

А вот для загородного дома или дачи такой полезный приборчик является чуть ли не необходимостью, если вы не хотите после каждой грозы или замыкания на подстанции менять проводку и технику. А если учесть, что замыкания – причина пожаров, то становится ясно, что без описываемого прибора никак не обойтись.

Среднестатистический стабилизатор напряжения не умеет:

• исправлять форму сигнала входного напряжения и выправлять синусоиду;
• фильтровать помехи на высоких и низких частотах, это функция специализированного фильтра, но не стабилизатора;
• полностью защищать от коротких замыканий.

Так зачем же вообще выбирать стабилизатор напряжения? – спросите вы. Все просто, этот прибор может отрегулировать вольтаж сети, подняв его при слишком низких показателях и понизив – при слишком высоких. Кроме того, при слишком резком скачке напряжения гаджет отключает питание электроприборов. Этого вполне достаточно для того, чтобы чувствительная электроника не сгорела, а вам не пришлось выкладывать кругленькую сумму на ремонт или замену.

Как выбрать стабилизатор напряжения для дома: типы устройств

Прежде, чем начать разбирать по полочкам отдельные характеристики и параметры стабилизаторов в общем, нужно оговориться, что прибор может быть сетевым и магистральным. Сетевой тип – это такой себе переходник между электроприбором и розеткой, соединяющийся напрямую к последней. Магистральный, как можно понять из названия, подключается к электрической магистрали и защищает абсолютно все электроприборы в доме. Покупать первый вариант имеет смысл, если вы переживаете за какую-то конкретную технику, например, домашний ПК, второй – если напряжение прыгает часто, и защита нужна всему, даже лампочкам.

Различают три основных типа стабилизаторов:

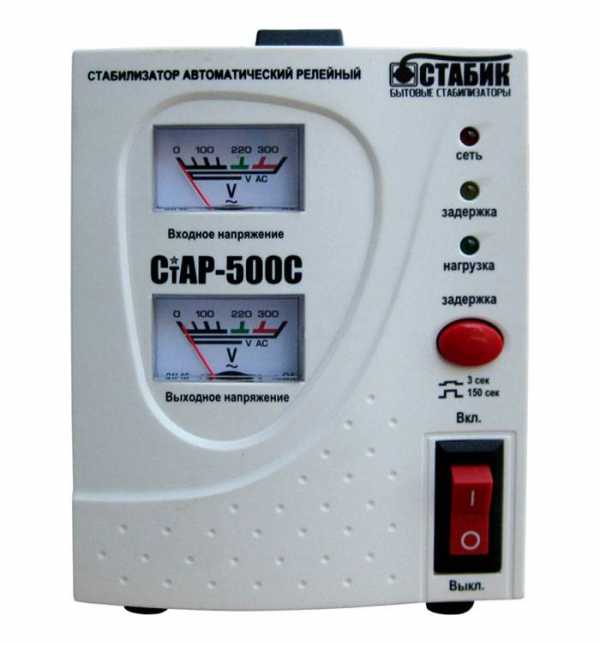

1. Релейные, они же ступенчатые – самый популярный и щадящий для вашего бюджета вариант. Под корпусом такого варианта находится автоматическое реле, которое анализирует входящее и исходящее напряжение и понижает или повышает его до нужного уровня. Помимо доступной цены, к преимуществам такого варианта можно отнести его компактные размеры, способность работать и при морозе в -20 градусов, и на сорокоградусной жаре и бесшумность работы. Единственный минус напрямую вытекает из принципа работы – напряжение стабилизируется путем переключения между разными реле, и в ходе этого могут мигать лампочки. Если вас не смущает иногда возникающая из-за этой особенности атмосфера фильма ужасов, то можете смело брать именно этот тип.
2. Электронные или тиристорные – полупроводники этого прибора могут менять свою проводимость примерно сто раз за секунду, если вам это о чем-то говорит. Если перейти на человеческий язык, то такой стабилизатор обладает большей настройки напряжений по сравнению с предыдущим вариантом, при этом нет задержек и сохраняется мощность, поэтому о мигающих лампочках можете забыть. Минусы – большая цена и размер. Такой вариант хорош для частного дома, в котором много дорогостоящей и чувствительной электротехники.
3. Электромеханические, они же сервоприводные – могут быть и сетевыми, и магистральными, а диапазон входящих напряжений от 130 до 260 вольт, то есть этот вариант подстрахует технику даже в случае очень серьезных скачков. Кроме того, такой стабилизатор стойко выдерживает перегрузки, отсекает часть помех и может похвастаться хорошей мощностью. Ложка дегтя – устройство не работает на морозе и тем сильнее шумит при работе, чем больше мощность. Реакция медленнее, чем у электронных.

Подводя итоги, можно сказать, что электронные стабилизаторы являются самыми мощными и надежными, но и самыми дорогими, электромеханические дешевле, но не могут похвастаться такими высокими характеристиками. Золотая середина – релейные модели, поэтому именно их чаще всего выбирают для защиты электроприборов.

Как выбрать стабилизатор напряжения: основные характеристики

Конечно, определяющей характеристикой, на которую нужно смотреть в первую очередь при выборе гаджета, это его мощность. Рассчитать ее очень просто – нужно суммировать мощности всех электроприборов, подключаемых к сети. Но тут стоит учесть два нюанса. Во-первых, если речь идет не о настольной лампе или радио, а о насосной станции или станке, то есть приборах с высокими пусковыми токами, запас мощности должен быть больше суммы мощностей минимум в три раза. Во-вторых, даже если к сети подключены только лампочки, стоит брать прибор с запасом мощности хотя бы в 20%. А вдруг вы захотите включить в розетку ноутбук, и при этом случиться скачок напряжения? Поэтому запас всегда должен быть.

Второй важный параметр – это фазность. Выбирается фазность прибора по количеству фаз в сети, то есть однофазный – для сети с одной фазой на 220 вольт, а трехфазный – для сети на 380 вольт. Трехфазный вариант существенно дороже, поэтому, если к сети с тремя фазами подключены приборы на одну фазу, то можно схитрить и поставить три однофазных стабилизатора – на каждую из фаз по одному. Это будет выгоднее.

К другим важным параметрам можно отнести следующие:

• активная нагрузка – нагрузка, которую оказывают на сеть приборы, дающие свет или тепло. Активная нагрузка есть у утюга, обогревателя, электрической варочной поверхности и даже лампочки. Измеряется она в киловаттах и при выборе стабилизатора суммируется;
• реактивная нагрузка – нагрузка от индуктивных и емкостных устройств, то есть от электродвигателей и других подобных приборов. Если вам нужно посчитать общую мощность такого электроприбора, то для этого нужно суммировать активную и реактивную;
• диапазон напряжений – чем он больше, тем надежнее, но не всегда имеет смысл переплачивать, покупая модель с самым широким диапазоном. Особенно это актуально, если речь идет о более-менее стабильной электросети. Чтобы понять, какой диапазон вам нужен, достаточно просто замерять напряжение в сети несколько дней подряд пару раз в день. К слову, тут также стоит учитывать, что на некоторых моделях указывается диапазон входного напряжения и предельный диапазон. Вторые цифры – это пороговые значения, после преодоления которых стабилизатор просто отключает питание электроприборов;
• точность – максимальное отличие исходящего напряжения от золотых 220 вольт. Допустимый уровень точности составляет плюс-минус 7% от номинала, но лампочки начинают мигать, если точность выше 3%. Чем выше точность, тем меньше заметны скачки напряжения, если объяснять по-простому;
• тип монтажа – стабилизаторы различают настенные и напольные. Первые монтируются на стену, вторые ставятся на пол. Выбирая тип монтажа прибора, стоит учитывать, что влажные, пыльные или грязные места – не лучший выбор для устройства, работающего с электричеством. А электромеханические модели еще и не переносят мороз, поэтому не стоит устанавливать их на улице или просто в неотапливаемом помещении.

Интересная, но необязательная функция, которую можно учитывать при выборе стабилизатора напряжения для дачи или дома, это наличие дисплея. На нем отображается входное и выходное напряжение, нагрузка и другие данные, которые будут для вас совершенно бесполезны, если вы не разбираетесь в электротехнике.

Кстати, если вы купили стабилизатор напряжения, то не стоит включать паранойю и подключать к нему абсолютно все электроприборы. Постоянное напряжение для стабильной работы нужно холодильнику, телевизору, компьютеру, телефону и лампочкам, а вот обогреватель нормально работает и при скачках напряжения. Более того, если подсоединить к прибору мощное устройство типа электросварочного аппарата, то оно может привести к срабатыванию защиты и отключению тока в принципе. Если нужно защитить, например, только холодильник с телевизором, то оптимальным выходом станет покупка двух сетевых стабилизаторов вместо одного магистрального.

Как правильно выбрать стабилизатор напряжения: полезные советы

При выборе устройства есть ряд небольших и неочевидных нюансов, которые стоит учитывать и которые могут существенно облегчить вам жизнь:

• мощности 10-15 кВт почти всегда хватает для дома, если вы, конечно, не “гаджетоманьяк”, у которого в доме пять телевизоров и три холодильника или владелец дома с мощными отопительными приборами, электронасосами и помпами;
• пиковая нагрузка на электросеть наблюдается утром и вечером, поэтому делать замеры на мощность нужно именно в это время;
• сеть в доме может быть низковольтной или амплитудной, напряжение в первой стабилизируется при помощи обычного бытового стабилизатора, во второй – нет. Для амплитудной сети нужен специальный широкодиапазонный прибор;
• точная стабилизация нужна всего 2% электротехники в мире, остальная нормально работает в диапазоне от 198 до 244 вольт;
• некоторые дешевые некачественные модели при работе могут терять до половины мощности, поэтому не стоит экономить;

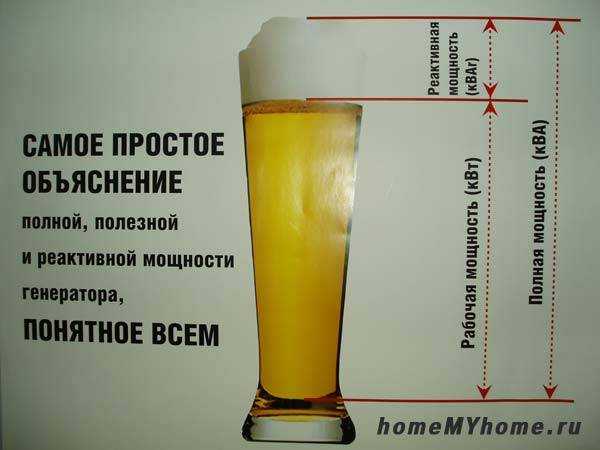

• мощность европейской и китайской электротехники измеряется в вольт-амперах (кВА), а не в киловаттах (кВт). 10 кВт – это больше, чем 10 кВА в 0,7 раза;
• для отопительного котла нужен только электронный вариант стабилизатора.

Если учитывать все эти моменты, то выбрать модель будет гораздо проще. А если вы совсем не разбираетесь в электротехнике, то можно и нужно воспользоваться помощью профессионального электрика или хотя бы спросить совета на тематических форумах.

Лучшие производители и модели

Чтобы понимать, какие стабилизаторы заслуживают доверия, а какие – нет, нужно хотя бы поверхностно ориентироваться в фирмах и моделях. Так мировым лидером в сфере изготовления таких устройств является итальянская компания Ortea. Вся ее продукция отлично переносит морозы, может похвастаться большой мощностью, точностью и другими плюсами. Самая популярная модель от компании – Ortea Vega 1.

Бастион – российская компания, которая обещает пожизненную гарантию на некоторые свои модели. Разработка, изготовление всех частей и сборка приборов полностью происходит на территории РФ, отсюда и относительно невысокая цена. Если вы заинтересовались этим брендом, то обратите внимание на модель Teplocom ST-555.

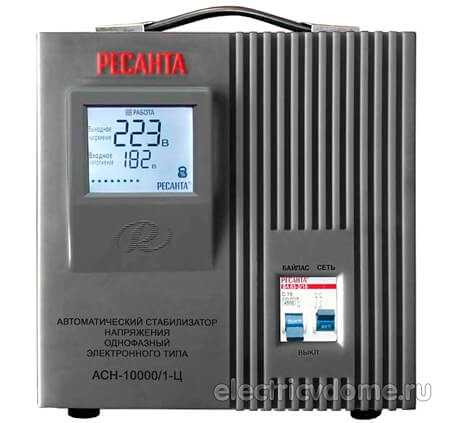

Ресанта – стабилизаторы китайского производства, бывают трехфазными и однофазными, разной мощности и точности, в общем, удовлетворяют самые разные потребности.

Если же рассматривать конкретные модели, то по ряду характеристик можно выделить следующие:

• QUATTRO ELEMENTI STABILIA 1000 – лучшая маломощная модель для бытовой техники, при этом, недорого стоит. Минус – невысокая точность;
• QUATTRO ELEMENTI STABILIA 12000 – лучшая высокомощная модель, точность стабилизации у которой также, увы, хромает;
• PROGRESS 8000ТR – лидер 2017 года в плане точности. При работе шумит, но при погрешности стабилизации всего в 3% это не критично;
• RUCELF SDWII-12000-L – лучшая электромеханическая модель и, в принципе, один из лучших стабилизаторов. Защищает не только от скачков напряжения, но и от короткого замыкания, перегрева и помех. Стоит недешево, зато надежность высокая.

Сравнить цены это оборудование удобно  тут.

Читайте также

media.price.ua

Как выбрать стабилизатор напряжения. Вольтра

Как выбрать стабилизатор напряжения

Стабильные характеристики электросети являются залогом долгой и верной службы электроприборов. Наверняка все замечали, как освещение в комнате становится более тусклым или, наоборот, более ярким. Это признаки нестабильного напряжения в электросети. Наиболее опасны для техники резкие скачки напряжения: так, изменение этого параметра на 10% способно уменьшить срок службы электроприборов в 4 раза. Скачки напряжения случаются даже в мегалополисах, что уже говорить о более мелких городах, деревнях или дачных поселках. Ремонтные мастерские регулярно принимают технику, вышедшую из строя из-за скачков напряжения.

Почему же скачет напряжение? Изменение характеристик сети неизбежно – любое включение или выключение электроприбора уменьшает или повышает нагрузки на сеть. К примеру, при использовании сварки в гаражном кооперативе свет тускнеет в такт работе сварщика. На качество тока также влияет общая нагрузка в сет.К примеру, в жилых многоквартирных домах нагрузка на сеть заметно вырастает по вечерам, когда большинство людей находятся дома. Еще одна причина падения напряжения кроется в самих проводах: чем они длиннее, тем больше потерь происходит. По этой причине довольно часто страдают дачные поселки и деревни.

Кто покупает стабилизаторы напряжения? В первую очередь, основными покупателями являются предприятия, производства, офисы и различные учреждения – скачок напряжения не только грозит солидными растратами на ремонт или покупку всего оборудования, но и влияет на работоспособность всего производства. Трудно работать в офисе, если компьютеры выключается едва ли не каждые 10 минут. Кроме того, на предприятиях с точными и сложными приборами стабильное напряжение является обязательным фактором для работы. Покупка стабилизатора напряжения для дома – вопрос и личное дело каждого, и если в квартире без него еще можно обойтись, то в частном доме или на даче жизнь без стабилизатора становится слегка напряженной.

В электротехнике существует несколько видов преобразователей напряжения. В данном случае речь идет о корректирующих стабилизаторах переменного тока. Они призваны регулировать напряжение, которое подается на технику – холодильники, стиральные машины, компьютеры и прочее. Главной задачей стабилизаторов является приведения характеристик тока к стандартным (и самое главное – стабильным) показателям. Это обеспечит сохранить подключенное оборудование или технику и продлит срок их службы.

Если Вы задумались о покупке стабилизатора напряжения для дома, стоит понять наверняка, существует ли необходимость в его приобретении. Для этого необходимо с помощью тестера несколько раз в будний и выходной дни произвести замеры. Критическими показателями являются 198В и 242В – выход за эти пределы способен испортить технику, покупать стабилизатор стоит для защиты всей сети. В среднем электроприборы способны выдерживать колебания напряжения в пределах 10%, но срок их эксплуатации при этом сокращается. Лампочки начинают перегорать при выходе из диапазона 205-235В. Если напряжение колеблется в пределах 210-230В, имеет смысл задуматься о покупке стабилизатора напряжения для одного самого дорогого прибора.

Стабилизатор подключается к сети таким образом, что ток подается на технику только после прохождения через него. Несмотря на одну функцию, различают три вида стабилизаторов – ферромагнитный, электромеханический, электронный (цифровой). Первоначально электромагнитные стабилизаторы были распространены больше всего, но сейчас наиболее популярны цифровое и электромеханические устройства — рассмотрим их подробнее.

Виды стабилизаторов напряжения

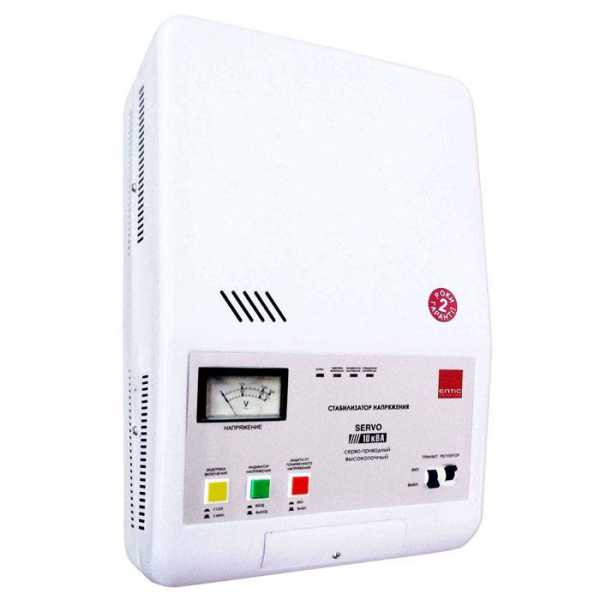

Электромеханические стабилизаторы

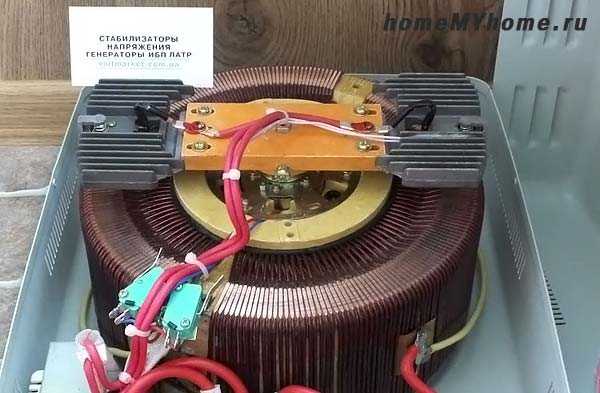

В основе такого устройства находится автотрансформатор с проводами, которые автоматически переключаются. Грубо говоря, это катушка с обмоткой из медной проволоки. Вторым главным элементом стабилизатора является электромагнитный механизм с ползунком. Если входное напряжение пониженное, этот ползунок перемещается вверх и повышает напряжение на выходе, и, соответственно, наоборот. В качестве ползунка используются графитовые щетки. Они способны установить необходимое выходное напряжение с погрешностью всего до 2%, регулировка напряжения – плавная. В некоторых стабилизаторах напряжения – например «Ресанта» — используются сразу две графитовые щетки, за счет этого возрастает скорость регулировки напряжения. Некоторые особо мощные стабилизаторы (30кВт и больше) оснащаются также дополнительным трансформатором.

В работе электромеханические стабилизаторы бесшумны, даже несмотря на наличие движущихся частей. Они не вносят в сеть никаких искажений и устойчивы к помехам в сети. Точность напряжения на выходе таких стабилизаторов достаточно высока, поэтому к ним можно смело подключать чувствительную аудиоаппаратуру, медицинские и измерительные приборы.

Из недостатков стоит отметить особенность эксплуатации, связанную с наличием движущихся щеток. Они подвержены естественному износу и требуют регулировки, ухода и замены. При изменении показателей электросети возможно небольшое отставание в их реакции. Мощные стабилизаторы отличаются внушительными габаритами и весам. Устройства достаточно требовательны к условиям эксплуатации: температура в помещении не должна быть ниже -5 градусов или выше +40 градусов. И естественно, использование их во влажных помещениях недопустимо.

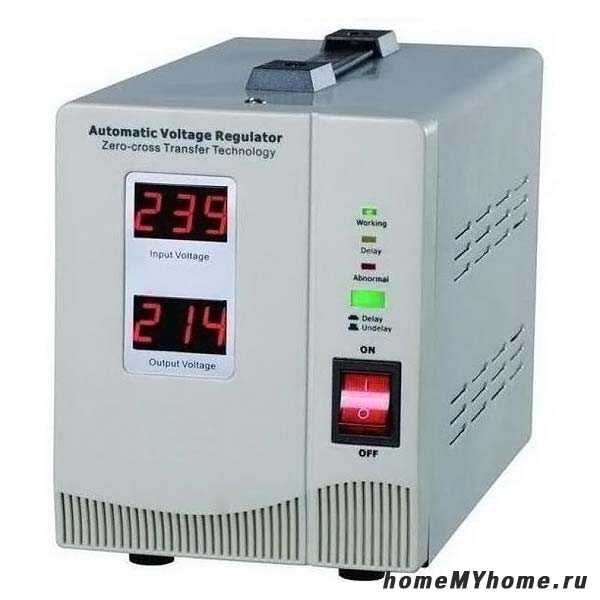

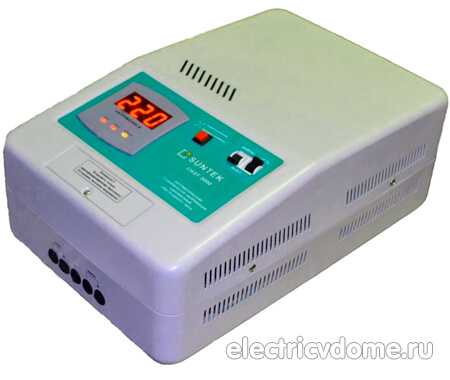

Электронные (цифровые) стабилизаторы

Приборы этого типа производят регулировку напряжения ступенчато – из-за этого такие стабилизаторы также называются «дискретными». Как и в электромеханических стабилизаторах, в их основе находится автотрансформатор. Но графитовых щеток нет – вместо них используются реле или полупроводники (тиристоры и симисторы).

Работа цифровых стабилизаторов осуществляется по следующему принципу: каждый виток на трансформаторе добавляет от 4 до 22В (у однофазных). Реле или электронные ключи включают необходимую обмотку. Точность регулировка в зависимости модели колеблется от 2 до 10%. Этот показатель зависит от количества обмоток. Рассмотрим на примере бытового стабилизатора напряжения с точностью 8%, каждая обмотка которого прибавляет 17,6В. Если входное напряжение составляет 195В, происходит подключение двух обмоток – выходное значение составляет 230,2В. Регулировка происходит достаточно быстро, но при этом несколько страдает точность. Если точность стабилизатора составляет 2%, то при таких же показателях на выходе будет напряжение 221,4В. При этом будет задействовано шесть обмоток, соответственно, увеличится время регулировки. Большое количество элементов системы увеличивает ее цену, надежность, при этом, остается такой же.

Разница в точности моделей не столь критична, как может показаться. Бытовая техника способна нормально функционировать при изменении напряжения в пределах +/- 10%. Таким образом, холодильники, насосы и другие приборы с электродвигателем или нагревательным элементом будут работать нормально. Что касается компьютеров, домашних кинотеатров и другой точной бытовой электроники, то для них лучше купить стабилизатор с меньшей погрешностью. Электронные стабилизаторы напряжения оснащены цифровым управлением. Все управляющие элементы размещаются на одной микросхеме, что позволило значительно уменьшить вес и габариты прибора. Стабилизаторы оснащены электронным дисплеем, который, как правило, расположен на фронтальной части корпуса. На него выводятся значения входного и выходного напряжения.

Из преимуществ цифровых стабилизаторов стоит отметить отсутствие движущихся частей – отныне можно забыть о замене графитовых щеток. Качество стабилизатора и срок его службы напрямую зависят от качества тиристоров и симисторов. Кроме того, некоторые модели можно использовать в довольно суровых условиях – при температуре от -20 и ниже.

Недостатком электронным стабилизаторов напряжения является слабая перегрузочная сопротивляемость. Электронные ключи достаточно нежные, и большие нагрузки или короткое замыкание способны быстро вывести их из строя. При покупке цифрового стабилизатора желательно иметь как можно больший запас мощности.

Виды стабилизаторов напряжения по типу сети

Однофазные стабилизаторы напряжения используются в помещениях с однофазной электросетью – 220В. Мощность однофазных стабилизаторов составляет от 0,5 до 30кВт. Такой диапазон позволяет обеспечить защиту как всей техники в доме, так и отдельных устройств или приборов.

В помещениях с трехфазной сетью 380В необходимо использовать трехфазные стабилизаторы. Они представляют собой три однофазных стабилизатора, скомпонованных между собой. Мощность трехфазных стабилизаторов составляет от 3-30кВт и больше. Существуют модели стабилизаторов, мощность которых превышает 100кВт – это три трансформатора с одним сердечником.

И однофазные, и трехфазные стабилизаторы могут быть как электромеханического, так и электронного типа.

Технические характеристики стабилизаторов

При покупке стабилизатора для дома или дачи основная информация, на которую стоит ориентироваться, – технические характеристики прибора.

Однофазные и трехфазные стабилизаторы

Об этих типах стабилизаторов мы подробно рассказывали чуть выше, но все же рассмотрим основные случаи. В быту преимущественно используется однофазная сеть с напряжением 220В, в многоквартирных жилых домах с электроплитами есть трехфазная сеть. Кроме того, трехфазные сети можно встретить на дачах и в частных домах.

В сети 220В можно применять однофазные стабилизаторы напряжения. В сети 380В возможны комбинации из трех- и однофазных моделей.

Мощность

Все электроприборы при включении создают нагрузку на сеть – при подключении к стабилизатору эта нагрузка переходит на него. Нормальная работа стабилизатора будет обеспечена только в том случае, если мощность подключенных приборов не превышает его собственную. Если это условие будет нарушено, сработает защита и стабилизатор отключится. Чем больше витков обмотки и чем больше диаметр проволоки, тем выше будет мощность прибора. Эти параметры также напрямую влияют на вес и размеры прибора.

Мощность стабилизаторов напряжения в зависимости от модели может составлять от 0,5 до 100кВт. Приборы с минимальной мощностью покупают для защиты конкретной техники. Для защиты всех устройств необходим стабилизатор большой мощности – о том, как высчитать этот параметр, мы расскажем чуть ниже.

Входное напряжение

Основой стабилизатора является автотрансформатор, который состоит из первичной и вторичной обмотки. При его создании учитываются мощность и входное напряжение. По их значениям рассчитывается сечение проволоки, а также количество витков. Как правило, каждый производитель придерживается собственных «традиций». Так, у всех однофазных приборов «Ресанты» этот показатель составляет 140-260В, трехфазных – 240-430В. У других производителей этот диапазон может равняться 160-250В для однофазных и 280-430В для трехфазных. Выбор входного напряжения стабилизатора очень прост – оно не должно выходить за пределы напряжения электросети. Так, стабилизатор с входным напряжением 160В уже не сможет работать с сетью, напряжение которой составляет 150В.

Выходное напряжение

Выходное напряжение является прямым результатом работы стабилизатора. При его покупке стоит обращать внимание не только на значения в 220 или 380В, но и на погрешность, выраженную в процентах. Она отображает допустимые отклонения от нормы.

Как мы уже говорили, более точными являются электромеханические стабилизаторы. Значение погрешности любого из них не будет превышать 3%. Погрешность у электронных стабилизаторов может составлять от 2 до 10%. Чем дороже стабилизатор, тем он точнее – на стоимость напрямую влияет количество витков обмотки и электронных ключей. Для защиты всей сети лучше выбирать стабилизатор с минимальной погрешностью.

Частота питающей сети

Напряжение сети – важный, но не единственный ее параметр. Вторым важным показателем является частота питающей сети. Отклонения до 0,2Гц считаются достаточно серьезными, до 0,4Гц – критическими. Превышение этого отклонения способны нарушить работоспособность техники. К примеру, повышенной чувствительностью к колебаниям частоты отличаются асинхронные двигатели, которые используются в отопительных котлах (смотрите стабилизаторы для котлов) и насосах. Двигатели начинают работать с переменной частотой, что приводит к его поломке. Лучшим выходом станет покупка стабилизатора напряжения. Все модели, которые доступны к покупке в Беларуси, поддерживают частоту 50Гц.

Точность и скорость стабилизации

Как мы уже писали, точность стабилизаторов напряжения колеблется в пределах 2-10%. Этого вполне достаточно для большинства бытовой домашней техники. Для более нежной и чувствительной аппаратуры необходимо выбирать стабилизатор как можно с меньшей погрешностью. Скорость стабилизации отображает время реагирования стабилизатора на изменение характеристик тока. Чем меньше будет это время – тем лучше, однако, критичным этот параметр не является.

Габариты и вес

Вес стабилизаторов напряжения может колебаться от 3 до 700 кг, габариты – от размеров ящика до внушительного шкафа. При покупке стабилизатора для дома этот параметр играет немаловажную роль. Среди устройств с мощностью до 10кВт особую популярность у покупателей завоевали цифровые стабилизаторы с дисплеем — благодаря своей компактности, аккуратному внешнему виду, простоте отображения всех показателей на дисплее, а также некоторым другим показателям.

Системы стабилизаторов.

Как и любая сложная техника, у стабилизаторов напряжения есть не только чисто технические характеристики, но и дополнительные функции, которые упрощают работу с ними.

Защита по выходному напряжению – стабилизатор, как и любой другой прибор, имеет свой рабочий диапазон. Если напряжение в сети выходит за его пределы, стабилизатор отключает нагрузку. Как только происходит выравнивание необходимых характеристик ток, подача электроэнергии на приборы возобновляется.

Защита от перегрузки следит за мощностью подключенных к стабилизатору приборов. При превышении допустимой мощности, нагрузка на прибор будет отключена.

Защита от грозовых разрядов и коротких замыканий позволит сохранить стабилизатором работоспособным при возникновении перечисленных явлений.

Тепловая защита или термозащита отключит прибор при достижении критической температуры трансформатором. Это предупредит порчу прибора.

Байпас – функция провода тока напрямую, без участия стабилизатора. Может быть полезна в случае отключенной техники – это сэкономит электроэнергию.

Фильтрация сетевых помех помогает бороться с различными искажениями на входе.

Вольтметр и амперметр позволят следить на силой тока и его напряжением. Вольметр отражает входные и выходные показатели, амперметр замеряет ток на выходе.

Кроме того, работу некоторых моделей стабилизаторов можно отслеживать с помощью компьютера. Цифровые стабилизаторы также могут оснащаться пультом дистанционного управления.

Порядок выбора бытового стабилизатора напряжения

При решении о покупке стабилизатора напряжения в первую очередь следует определиться с количеством фаз. Следующим шагом станет замер напряжения, определение которого станет основным критерием выбора рабочего диапазона стабилизатора.

Следующим важным шагом является определенность мощности стабилизатора. Для этого необходимо сложить мощность всех устройств и техники. Приблизительное энергопотребление распространенной технике можно увидеть в таблице.

Перечисленные характеристики являются примерными – ни в коем случайте не используйте их для конечных расчетов! Более точную информацию о своей технике необходимо искать в паспортах или инструкциях.

После того, как Вы точно узнали мощность всех электроприборов, можно приступать к подсчетам мощности бытового стабилизатора. К примеру, в квартире постоянно работают холодильник, осветительные приборы, компьютер и телевизор. Итого получается 1950Вт.

Также стоит учитывать мощность электроприборов, которые включается периодически – чайники, пылесосы, утюги, стиральные машины и др. Предположим, что к нашей основной технике периодически добавляются утюг, микроволновка и обогреватель – суммарная мощность этих приборов составит 6400Вт.

Таким образом, максимальное значение потребляемой мощности будет состоять из этих двух сумм и составит 8350Вт.

После этого необходимо определить коэффициент изменения напряжения в сети. Для этого необходимы данные, полученные при замере входного напряжения.

Коэффициент изменения представлен в таблице.

Коэффициент отклонения трехфазной сети определяется точно также, для этого необходимо взять диапазон +/- 380 В

Предположим, что в нашем случае напряжение в сети составляет 150В – необходимый нам коэффициент равняется 0,47.

Максимальное значение потребляемой мощности умножаем на коэффициент и получаем значение 12274Вт. Значит, стабилизатор напряжения должен иметь мощность как минимум 12Вт.

Важно: электроприборы с моторами в момент включения значительно увеличивают нагрузку на сеть. Это относится к стиральным машинам, холодильникам и другим приборам. Поэтому, необходимо покупать стабилизатор с запасом мощности – 20% является необходимым минимум. Кроме того, запас мощности позволит в дальнейшем подключать дополнительные электроприборы.

При покупке стабилизатора для предприятия, расчеты можно производить аналогичным образом, но стоит помнить об одном условии: мощность устройства должна быть в 3 раза больше номинальной, если к нему планируется подключение оборудования с асинхронными двигателям, компрессоров, насосов и др.

Чтобы избежать этих расчетов, можно также воспользоваться специальными токоизмерительными клещами. Их щупы прикрепляются к проводу, а энергию продолжает поступать к потребителям. Достаточно включить все электроприборы и прибор покажет потребляемую мощность, а также силу тока и сопротивление. Такой способ более точный, чем расчет.

После определения мощности стоит определить точность стабилизации. Ее погрешность измеряется в процентах, чем они больше – тем менее точный прибор. Для большинства техники будет допустима погрешность до 10%, однако, некоторым устройствам нужен более точный параметр. Желательно узнать это значение для каждого электроприбора в доме – в паспорте, инструкции, в местах выхода силовых кабелей или на сайте производителя.

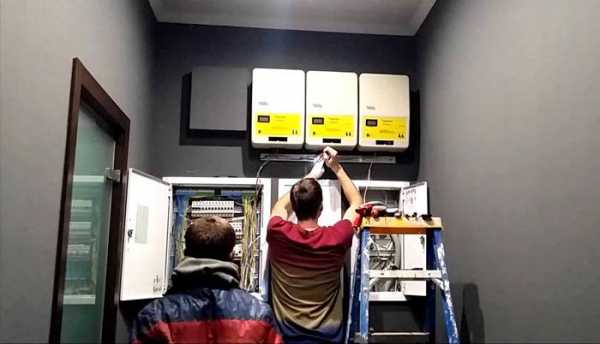

Правила работы со стабилизатором напряжения: установка и начало использования

Как правило, установку и обслуживание стабилизаторов на предприятиях доверяют специалистам. Мы же рассмотрим, как правильно работать со стабилизатором дома.

Если стабилизатор был приобретен в холодное время года, необходимо перед подключением дать простоять ему без работы в нормальных условиях. Производители рекомендуют, чтобы это время составляло не менее суток. С подключением большинства моделей способен справится человек с базовыми навыками, в противном случае некоторые работы все же придется доверить специалисту.

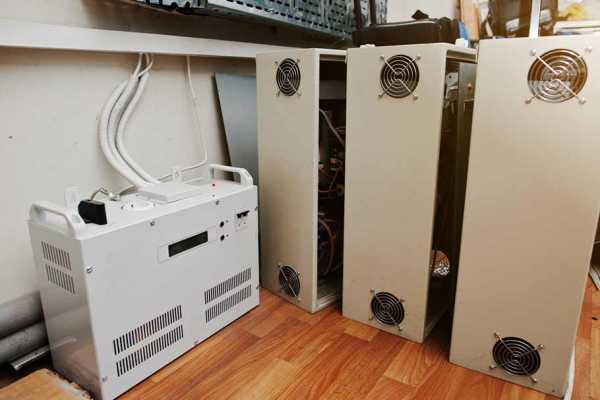

Место установки

Место установки прибора должно отвечать всем требованиям в паспорте стабилизатора. Для большинства бытовых однофазных стабилизаторов минимальная температура составляет +5С. Использование трехфазных стабилизаторов допускается при температуре не ниже -5С. Максимальная температура большинства моделей составляет 45 градусов, поэтому не стоит ставить прибор на места с длительным воздействием солнечных лучей.

Стабилизатор во время работы нагревается, поэтому для отвода тепла в корпусе предусмотрена естественная или принудительная вентиляция. Расстояние между корпусом с вентиляционными отверстиями и стенами должно составлять не менее 50 см.

В зависимости от крепления стабилизатора, различают напольные и настенные модели. Первые можно поставить на пол, на полку или на стол, если позволяет вес изделия. Под стабилизатором не должно быть ковра, так как последний нарушает теплообмен.

Кроме того, не стоит забывать, что, несмотря на все заверения производителей, стабилизаторы напряжения все же шумят – негромко, но тем не менее. Поэтому от установки стабилизатора в спальне лучше отказаться. Идеальным решением станет установка его в нежилые комнаты – прихожую, гардеробную или подсобку.

Правила подключения стабилизатора напряжения

Самым главным правилом при подключении стабилизатора является его заземление. Для его проводки необходимо протянуть медный провод от корпуса к шине заземления. Это мера предосторожности напрямую влияет на безопасность прибора – она защищает пользователя от удара электрическим током. Кроме того, за счет этого уменьшается электромагнитный фон, чрезмерный уровень которого также способен повлиять на здоровье человека. При отсутствии необходимых навыков монтаж заземления лучше производить с помощью квалифицированного специалиста.

Сначала рассмотрим вариант подключения стабилизатора напряжения для отдельной техники – например компьютера, домашнего кинотеатра или холодильника. Для этих целей покупают однофазные стабилизаторы напряжения с мощностью в пределах 3кВт. При подключении стабилизатор обязательно должен быть выключен. Для подключения большинства стабилизаторов с небольшой мощностью не нужно иметь специальные знания: стабилизатор включается в сеть, а уже к нему подключается техника.

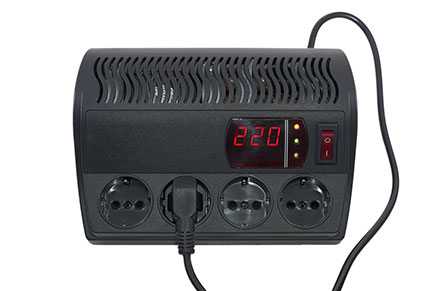

Существуют модели стабилизаторов, у которых на корпусе расположены клеммы. Чтобы его подключить, необходимо приобрести и подключить к ним шнур питания с вилкой. К клеммам прикрепляются соответствующие провода шнура. После этого необходимо включить стабилизатор на несколько секунд, чтобы на вольтметре отобразилось значение 220В. После этого стабилизатор необходимо отключить. Таким образом, щетки или электронные ключи установятся на свои рабочие положения. Провод с розеткой подключаются на выходные клеммы. После этого возможно подключать бытовую технику.

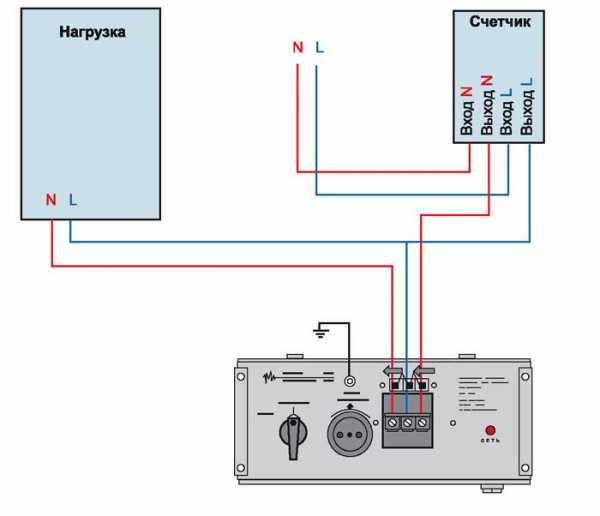

Теперь рассмотрим вариант подключения стабилизатора напряжения для защиты всей техники в доме. Для этих целей используются однофазные или трехфазные стабилизаторы. В случае, когда от распределительного щитка подается напряжение 380В, можно установить трехфазный или три однофазных стабилизатора, соединенных между собой. Последний способ более надежен – если один стабилизатор выйдет из строя, остальные продолжат работать. Но этот способ также и более затратный.

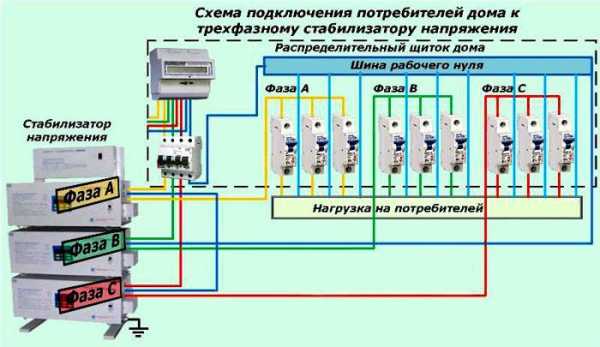

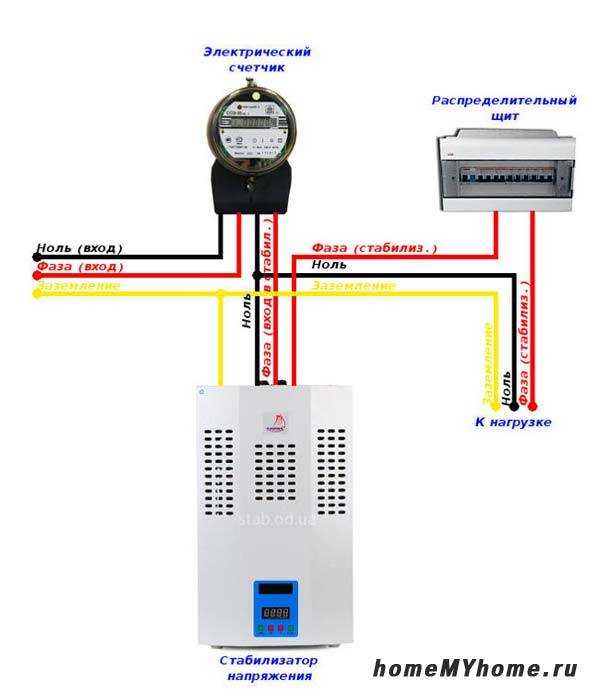

Чтобы подключить стабилизатор для всего дома, необходимо соединить фазу и ноль с выхода счетчика к соответствующим клеммам стабилизатора. Перед подключением техники, необходимо привести стабилизатор в рабочее положение способом, о котором мы писали выше. После этого к нагрузке стабилизатора необходимо подключить нейтральный провод от счетчика. Фазу к нему подключают от выходных клемм стабилизатора.

Эксплуатация

После всех необходимых манипуляций с проводами, можно включать стабилизатор. После этого он будет работать в автоматическом режиме. Даже если свет пропадет во всем доме, то после возобновления его работы, стабилизатор включится сам.

Как правило, производители стабилизаторов напряжения стараются максимально защитить их от неблагоприятных воздействий. Однако не стоит ставить на прибор бутылки с жидкостью или, например, чашку с чаем. Кроме того, по правилам электробезопасности, следует исключить возможность контакта корпуса с металлическими предметами. Следует следить за тем, чтобы вентиляционные решетки не были чем-нибудь перекрыты – в противном случае, существует вероятность выхода стабилизатора из строя из-за перегрева.

Еще один важный момент в эксплуатации стабилизатора – помнить о пределах его мощности. Перед подключением новых приборов необходимо проверить, выдержит ли стабилизатор дополнительную нагрузку. Как правило, если стабилизатор изначально был куплен со значительным запасом мощности, таких проблем не возникает.

Стабилизатор практически не требует ухода – необходимо лишь изредка протирать его корпус от пыли и следить за чистотой вентиляционных отверстий. При этом нельзя использовать влажные тряпки и моющие средства. В случае поломки стабилизатора, не стоит пытаться чинить его самостоятельно – ремонт должен производиться в сервисном центре.

Дополнительные расходы на стабилизатор

Большинство стабилизаторов готовы к работе «из коробки», но в некоторых случаях к ним необходимо докупить некоторые вещи.

Провода

Если у стабилизатора для подключения есть только клеммы, в таком случае необходимо отдельно приобретать провода. Они различаются между собой по сечению, количеству жил и допустимому напряжению. Напряжение – самый простой параметр. Провод с допустимым напряжением 380В можно использовать как в трехфазной, так и в однофазной сети. Если провод рассчитан на напряжение 220В, использование его в трехфазной сети недопустимо.

Количество жил – также немаловажный параметр. Проще говоря, жила – это проводник. В зависимости от провода, в нем может быть как одна, так и несколько жил, которые скручивают и закрывают изоляционной оболочкой. Чем больше будет жил, тем надежнее будет провод. Важным фактором является материал, из которого они изготовлены. Для стабилизатора лучше всего приобретать провода с медными жилами – они прочнее алюминия, а токопроводящие свойства выше.

Самым главным параметром при покупке провода является сечение кабеля. Сечение кабеля необходимо рассчитывать отдельно. Для этого необходимо мощность стабилизатора в ВА (ВА=Вт/0,7) разделить на минимальное входное напряжение. Таким образом мы узнаем максимальную силу тока на входе. После этого полученное значение силы тока необходимо найти в таблице. В случае несовпадения силы тока с данными в таблице, выбор сечения необходимо производить в большую сторону. Так, если ток равняется 46А, то необходимое сечение провода составит 6 мм. кв.

Все провода, которые есть в продаже, обозначены соответствующей маркировкой. Так как нам необходим медный кабель, в маркировке не должно быть буквы А – это провод с алюминиевым жилами. Другие буквы означают вид изоляции, первая цифра – это сечение, вторая – количество жил.

Как мы уже говорили, для подключения стабилизатора необходимо заземление – сечение кабеля составляет 2,5 мм. кв. Длину проводу стоит определять исходя из места монтажа. Для подключения стабилизатора к розетке, необходим кабель с вилкой.

Монтаж проводов удобнее всего производить с помощью крепежных скоб. Их размеры зависят от диаметра кабеля. Для соединения несколько проводов лучше всего использовать пластиковые хомуты – они дешевые и надежные. Самым простым способом изоляции станет изолента.

Автоматический выключатель

Автоматический выключатель устанавливают между счетчиком и стабилизатором. Его основная задача – защита прибора от коротких замыканий и перегрузок. Его «амперы» должны превышать максимальную силу тока стабилизатора, которую мы рассчитывали выше.

Трехходовой перекидной рубильник

Это устройство позволит сделать байпасную линию, которая будет подавать электроэнергию в обход стабилизатора. К примеру, подобная линия может понадобиться для подключения сварочного аппарата.

Дополнительное оборудование

При подключении стабилизатора самостоятельно могут понадобиться мультиметр, измерительные клещи или индикаторная отвертка.

Мультиметр (проще говоря – тестер) измеряет напряжение, силу тока и сопротивление. Замеры производят с помощью щупов, результат выводится на дисплей или шкалу.

При помощи токовых клещей можно измерить ток, напряжение, сопротивление или частоту провода, проверить его изоляцию на целостность. Для этого достаточно поместить проводник между двумя щупами.

Индикаторная отвертка (отвертка-пробник) позволяет определить фазу и ноль. От обычной ее легко отличить по внешнему виду – прозрачная ручка с диодом внутри.

voltra.by

Какой выбрать стабилизатор напряжения 220в для дома: советы

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Потребление электроэнергии растёт с появлением большого количества приборов, облегчающих быт человека. Жителям мегаполисов в этом плане повезло: они не страдают от перебоев электричества. В больших городах существуют возможности поддержания электросетей в надлежащем состоянии. А вот всем остальным часто приходится сталкиваться со скачками напряжения. Хорошо, если дело обойдётся мигающими лампочками, но зачастую перебои приводят к выходу из строя дорогостоящих приборов. Какой выбрать стабилизатор напряжения 220в для дома, чтобы раз и навсегда забыть об этой проблеме?

Этот компактный прибор поможет справиться с перебоями электросети

Содержание статьи

Стабилизатор напряжения 220в: какой выбрать для дома, преимущества и принцип действия

Известно, что организации, поставляющие электричество в дома потребителей, нередко поднимают напряжение в сетях, рассчитанных на 220 – 380 вольт на десять процентов, а то и больше. Результатом становится не только повышенная оплата за энергию, но и выход из строя чувствительных приборов, потеря ценных данных и сбои в жизненно важных для человека системах.

Напряжение в сети может меняться в день не один раз

Для чего необходим стабилизатор

Элементарный пример: десять процентов лишнего напряжения в сети заставляет лампу гореть на треть сильнее и при этом снижает продолжительность её службы почти вполовину. А заплатить за работу этой лампы придётся на двадцать процентов больше.

Оптимальный выход в этой ситуации – купить стабилизатор напряжения 220в для дома на 10квт или больше, мощность будет зависеть от количества подключённых приборов.

Устройство обеспечит напряжение постоянной мощности (220 вольт) без перепадов и сбоев в работе сети

Преимущества от использования стабилизационного прибора:

• экономия расходов на электроэнергию;
• повышение сроков службы и производительности приборов, рассчитанных на нормальное напряжение сети;
• экономия на обслуживании электроприборов за счёт уменьшения количества поломок, связанных со скачками в сети.

Как работает прибор

Самый простой стабилизатор состоит из пары катушек, изолированных одна от другой и намотанных на один сердечник. К первой катушке подключается источник электроэнергии, а ко второй – потребитель. Магнитная индукция преобразует напряжение тока. Простейший прибор можно изготовить своими руками, схема стабилизатора напряжения 220в:

Схема релейного прибора

В современных стабилизационных приборах обмотки соединены гальваническим методом.

Кроме автоматического трансформатора в устройство входит:

• измерительный прибор входного напряжения, подающий информацию на блок управления;
• блок управления, регулирующий ток;
• защитное устройство, предотвращающее короткое замыкание и перегрузку;
• дополнительную защиту от попадания высоковольтного разряда;
• механизм непрерывного электропитания.

Виды стабилизаторов

Стабилизационные устройства могут предназначаться для одного электроприбора или для всего дома

Приборы для стабилизации напряжения в сети подразделяются на три основных вида:

• Электронные стабилизаторы.
• Сервоприводные устройства.
• Релейные приборы.

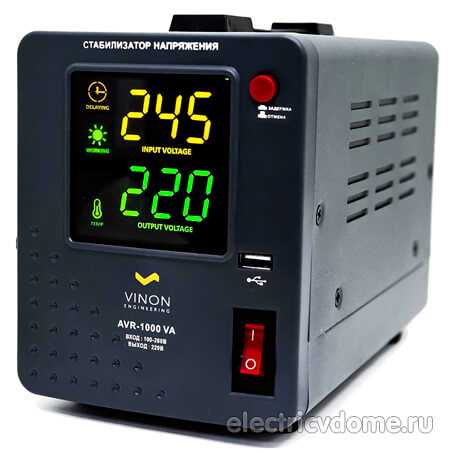

Электронные стабилизаторы

Самый современный вид стабилизирующих устройств. Имеют максимальную защиту от перегрузок и скачков за счёт электронных ключей, тиристоров или симисторов, с высокой скоростью реакции.

Такие устройства совершенно бесшумны, исключительно надёжны, имеют до тридцати двух ступеней регулировки

Полезная информация! Возможные отклонения на выходе электронного устройства не превышают трёх вольт.

Если стоит вопрос, какой выбрать стабилизатор напряжения 220в для дома, где есть дорогостоящая высокотехнологичная аппаратура – лучше подобных устройств не найти. Стоят они дороже остальных видов приборов, имеющих механические схемы.

Сервоприводные устройства

В основе работы этого прибора лежит изменение числа активных витков в обмотке вторичного вида. Бегунок по виткам перемещает миниатюрный сервоприводный мотор.

Точность регулировки сервоприводного прибора находится в пределах трёх процентов

Сервоприводное устройство стоит гораздо меньше электрического, но уступает последнему в скорости реакции на скачки в сети. Кроме того, этот прибор издаёт негромкий, но заметный шум. Подобное устройство не спасёт дорогостоящую технику от резкого изменения напряжения. Его обычно устанавливают на дачах, где нет чувствительной техники.

Сервоприводное устройство можно изготовить своими руками. Повышающий стабилизатор напряжения 220в можно сделать из сварочного аппарата.

Релейные устройства

Трансформаторный метод стабилизации – самый простой из приведённых. Он основан на изменении количества витков в обмотке трансформаторного устройства. Реле реагирует на изменение напряжения и отключает или подключает нужное количество витков. На выходе получается стабильное напряжение с точностью регулировки в восемь процентов. Такие механизмы доступны по цене и отличаются продолжительным сроком службы за счёт устойчивости к перегрузке.

Релейный прибор не шумит и очень компактен

Какой лучше стабилизатор напряжения: релейный или электромеханический? Однозначный ответ дать на этот вопрос довольно сложно. Электронный прибор намного надёжнее защитит домашнюю технику, но его срок службы и стоимость проигрывают простейшему релейному устройству.

Обзор схем подключения стабилизатора напряжения в частном доме

Главное затруднение обычно вызывает подбор мощности стабилизатора для квартиры или дома

Следует учитывать, что из-за реактивной мощности некоторых домашних электроприборов в момент запуска происходит пиковая нагрузка. Именно на её размер и стоит рассчитывать стабилизатор. Кроме того, важно принять во внимание коэффициенты трансформации, которые при снижении и поднятии напряжения «съедают» мощность аппарата.

Таблица 1. Коэффициенты трансформации

Подбирать общее стабилизирующее устройство на весь дом следует, исходя из суммарной мощности все электроприборов, умноженной на 0.7 и коэффициент трансформации, приведённый в таблице.

Общая схема подключения трансформатора выглядит следующим образом.

Подключение однофазного стабилизатора

Калькулятор расчета вольтамперной характеристики стабилизатора напряжения

Цены стабилизаторов напряжения 220в для дома

Стабилизирующие агрегаты можно купить практически в любом магазине электробытовых приборов. Рынок наполнен продукцией китайских производителей, не отличающейся надёжностью и долговечностью. Лучше отдать предпочтение проверенным изготовителям, имеющим положительные отзывы. Среди самых «проверенных» — Энергия, IEK, Ресанта, Luxeon, Штиль.

Схема выходов стабилизатора

Таблица 2. Основные характеристики и параметры популярных моделей

Стабилизационный прибор Sven AVR PRO LCD 10000

Итог: о чем следует помнить, приобретая прибор

Решая, какой выбрать стабилизатор напряжения 220в для дома, нужно принять во внимание:

• бесшумность устройства, вряд ли понравится гудение прибора в спальне или гостиной;
• размеры устройства с учётом того, где его планируется поставить;

Мощность устройства должна соответствовать имеющимся электроприборам

• цена стабилизатора – не стоит экономить на безопасности;
• гарантийные сроки и обязательства продавца.

Установку стабилизирующего устройства на весь дом лучше доверить профессионалам, которые грамотно рассчитают необходимую мощность и правильно подключат устройство.

Видео: как выбрать стабилизатор напряжения для дома

Экономьте время: отборные статьи каждую неделю по почте

homemyhome.ru

Как правильно выбрать стабилизатор напряжения 220В

Прежде, чем выбрать подходящий стабилизатор напряжения, необходимо знать ответ на вопрос «для чего он предназначен?». Но только этот вопрос волнует потенциальных покупателей. Не менее важно понимать его функции и правила использования. Давайте разберемся, что следует знать, прежде чем купить данный прибор.

Стабилизатор используется для защиты бытовых приборов, работающих от электрической сети, от различных явлений, так их как импульсные помехи, перепады напряжения, искажения синусоидальности тока и прочие дефекты.

Поставщику электроэнергии предъявляются требования, согласно которым потребитель должен получать переменный ток с частотой 50 Гц и напряжением 220 В с максимальным отклонением от номинального значения в 10% (выше или ниже, то есть 200 ~ 240В). Однако данные требования зачастую не выполняются. Как правило, частота тока практически всегда соответствует нормированному значению, но напряжение часто колеблется в одну либо другую сторону, а также могут возникать его резкие скачки. Такие перепады напряжения пагубно сказываются на работе электроприборов и могут полностью выводить их из строя.

Содержание статьи

Какой стабилизатор выбрать – однофазный или трехфазный?

Если используемая сеть является однофазной, выбор очевиден, но в случае трехфазной сети дела обстоят немного иначе. В большинстве случаев для трехфазной сети будет достаточно использование однофазного стабилизатора. Если напряжение на одной фазе резко упадет, система продолжит функционирование.

Даже несмотря на то, что для каждой фазы потребуется отдельный прибор, выбор трех однофазных стабилизаторов напряжения будет дешевле, чем приобретение одного трехфазного устройства. Если к сети подключен хотя бы один трехфазный потребитель энергии, без трехфазного стабилизатора обойтись не получится.

Стабилизатор какой мощности выбрать?

Одним из основных критериев выбора прибора является его мощность. Вероятно, многим понятно, что данный параметр должен превышать суммарную мощность всех потребителей. Из этого следует, что прежде чем выбрать подходящий по мощности прибор, необходимо правильно рассчитать суммарную мощность потребляемого тока приборами.

Приблизительная мощность электроприборов и их коэффициент мощности

Полная мощность, которую потребляют приборы, подключенные к сети, имеет две составляющие: активную и реактивную мощности. Производители приборов указывают лишь активную мощность, которую они потребляют, но в зависимости от типа нагрузки, при подсчете суммарной мощности необходимо учесть и реактивную составляющую. Полная мощность измеряется в вольт-амперах (ВА), и этот показатель берется за основу для подбора стабилизатора по требуемой мощности.

• S — полная мощность, ВА;
• P — активная мощность, Вт;
• Q — реактивная мощность, ВАр.

Активная нагрузка преобразовывается приборами в различные виды энергии: тепловую, световую. К приборам, которые оказывают лишь активную нагрузку на сеть, можно отнести обычные лампы накаливания, обогреватели, утюги. Если устройство данного типа потребляет ток мощностью 1 кВт, то для него требуется стабилизатор с показателем полной мощности 1 кВА.

Реактивная нагрузка возникает при подключении приборов, в составе которых содержится электродвигатель, или иных электронных устройств. Устройства, содержащие вращающиеся детали, создают индуктивную нагрузку, а электронные приборы – емкостную. Производители таких приборов указывают не только значение активной мощности, но и специальный коэффициент cos(φ), который позволяет определить полную мощность.

С этой целью значение активной мощности делят на данный коэффициент. Например, перфоратор с активной мощностью 1 кВт и коэффициентом cos(φ), равным 0,65, потребляет примерно 1,54 кВт электроэнергии. Для проведения примерных расчетов значение коэффициента можно округлять.

Еще одним параметром приборов является его пусковой ток, который может значительно превышать значение номинального. К таким приборам относится холодильное оборудование, компрессоры, насосы. Чтобы обеспечить нормальную работу таких устройств следует приобрести стабилизатор, мощность которого выше номинальной мощности потребителя в 2-3 раза. По рекомендации производителей, следует подбирать стабилизаторы, запас мощности которых составляет 20-30%.

Кстати! Рекомендуем ознакомиться с тем, как правильно подключать стабилизатор напряжения.

Как влияет точность стабилизации на защиту приборов?

У каждого прибора имеется максимально допустимое значение перепада напряжений. Это следует учитывать при выборе стабилизатора. Если необходимо защитить от перепадов напряжения осветительные приборы, следует выбрать стабилизатор, точность стабилизации которого является от 3% и выше. Такие стабилизаторы обеспечивают отсутствие мерцания даже при существенных перепадах напряжения в сети. Для большинства бытовых приборов колебания напряжения в пределах 5-7% являются допустимыми.

Что лучше, подключить к каждому прибору отдельный стабилизатор напряжения, или приобрести один мощный для всех?

Идеальный вариант – установка для каждого прибора отдельного стабилизатора, который учитывает мощность потребителя и допустимые значения точности стабилизации. Но этот подход не оправдает себя с точки зрения денежных затрат. Поэтому целесообразно, с экономической точки зрения, приобрести один прибор для всех потребителей с учетом суммарной мощности потребляемого ими тока.

Иной подход выбирают в случае, когда выделяют один или несколько приборов, которым требуется защита от возможных перепадов напряжения в сети. Чаще всего это чувствительные к перепадам напряжения дорогостоящие потребители. Остальные устройства, которые не столь чувствительны к колебаниям напряжения в электросети и прочим дефектам электроснабжения, оставляют без защиты.

Понравилась статья? Поделиться с друзьями:

elektro-enot.ru

Какой выбрать стабилизатор напряжения 220в для дачи

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

На даче мы бываем часто или не очень в зависимости от сезона и времени года. В любом случае, в дачном домике есть какие-то блага цивилизации, например телевизор, электрический чайник, может даже бойлер, уж точно имеется холодильник. Для того, чтобы во время вашего отсутствия в результате перепадов в сети или аварийного отключения электроэнергии не случилось неприятностей нужно обезопасить все приборы, что подключаются к электросети. Справиться с этой задачей поможет стабилизатор. Какой выбрать стабилизатор напряжения 220в на дачу, какие его функции, принцип работы и подключения мы расскажем детально.

Стабилизатор напряжения

Содержание статьи

Что такое и зачем он нужен на даче?

Перепады напряжения далекие от стандартного 3-5% в одну или другую строну от 220 В сегодня норма. Это происходит из-за развития общества, а, если правильнее, из-за увеличения количества потребителей, а значит и протяжности ЛЭП. Если ваша дача расположена неподалеку от распределительной подстанции, то напряжение  будет вписываться в норму, а может даже быть выше нее, если же далеко, то явно до нее дотягивать не будет.

Если на даче вы используете мощное силовое оборудование, то стабилизатор напряжения будет просто необходим

Стабилизатор напряжения — это устройство, которое способно нормализировать напряжение, подаваемое на электроприборы. Завышенное или заниженное напряжение на пользу технике не пойдет, и именно поэтому важно знать какой выбрать стабилизатор напряжения 220в для дачи. Основным его назначением является нормализация напряжения для того, чтобы на приборы поступали стандартные 220В.

Принцип работы стабилизатора

Видео: как выбрать стабилизатор напряжения



Виды

Всего имеется 3 вида стабилизаторов 220В, которые можно устанавливать не только на даче, но и в доме или в квартире. А именно:

• Сервоприводные – эти устройства работают по принципу изменения количества витков на трансформаторе. Механизмом, который отвечает за стабилизацию, является сервопривод, он запускает бегунки по трансформаторным виткам. Такой стабилизатор имеет невысокую цену, но так как в нем присутствует много механических узлов, его надежность далека от идеала.

Стабилизатор с сервоприводом

• Релейные – тут основная задача по стабилизации ложиться на силовые реле. Они то и работают на переключение обмотки трансформатора. Такие устройства тоже не очень дорогие, но и так же не особо долговечны вследствие присутствия механических частей в реле. Частой проблемой является залипание контактов, что не сопутствует долгой жизни.

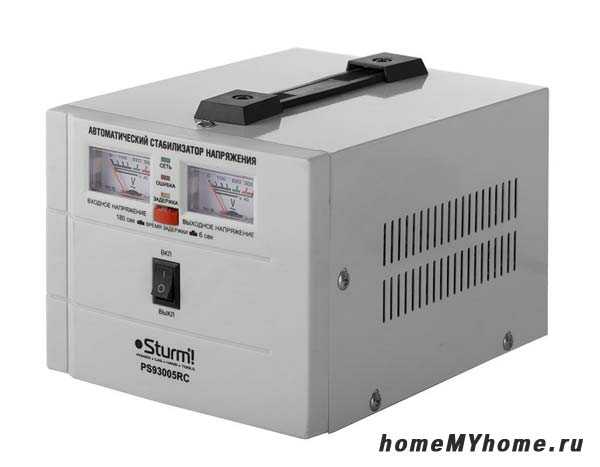

Релейный стабилизатор

• Электронные – самые дорогостоящие, но и самые надежные. У них есть то, что нужно хорошему прибору для того, чтобы  выдавать правильное напряжение – это быстродействие, бесшумность.

Современный электронный стабилизатор напряжения

Расчет стабилизатора

Для того, чтобы рассчитать мощность стабилизатора напряжения, необходимо знать его характеристики, а именно полную или номинальную мощность. В это понятие входит активная и реактивная нагрузка, а также следует учитывать пусковой ток.

В понимании активной и реактивной мощности нет ничего сложного

Активная мощность

Она измеряется ваттами. Это такая нагрузка, для которой используется электроэнергия, преобразующаяся в иные типы энергии, например, в световую и тепловую. Примерами подобных приборов является утюги, стиральные машины, телевизоры.

Реактивная нагрузка

К этому типу относятся остальные нагрузки. Она включает в себя емкостную и индуктивную мощность, тут важно брать во внимание полную и активную нагрузки, с ними всегда на «связи» коэффициент сos. Чтобы было понятней, представим пример:

У нас есть болгарка ее мощность 2000 Вт, ее сos 0,6. Для расчета полной мощности первый показатель нужно разделить на второй:

2000/0,6=3333 Вт

Не всегда на приборах указывается этот коэффициент. Его средний показатель 0,7 и на него можно ориентироваться в подсчетах.

Треугольник мощностей

Токи

Берите во внимание пусковые токи. Все приборы, которые имеют электрический мотор, в момент запуска выдают большую мощность. Для ее расчета нужно обозначенный в характеристиках показатель умножить на 3. Так если у вас на даче стоит холодильник с мощностью 250 Вт, то в момент включения в розетку полная мощность составляет приблизительно 750 Вт. И это обязательно нужно учитывать при выборе прибора.

Величина пусковых токов в момент включения холодильника

Какой должна быть мощность стабилизатора?

Необходимая мощность стабилизатора — это сумма мощностей приборов, которые планируется подключать к нему. Учитывая, что на даче таковых не очень много, то лучше подключить все, так будет безопасней. Опять пример:

Если у вас на даче есть телевизор (в среднем это 100 Вт), холодильник (200Вт), освещение (около 250 Вт в общем), калорифер (2 000 Вт). То расчет мощности стабилизатора происходит так.

100*3+200*3+250*3+2000*3=7650 Вт, это с учетом пусковых токов.

Вам нужно будет искать стабилизатор с мощностью 8 кВт, как минимум. Чем мощнее у вас приборы, тем сильнее им нужен стабилизатор.

Приборы требовательные к напряжению

Калькулятор расчета вольтамперной характеристики стабилизатора напряжения

Схемы подключения

При подсоединении стабилизатора, тока в сети быть не должно. Рациональнее всего производить подключение сразу после счетчика, перед нагрузкой. Подключение производится последовательно, в разрыве фазного провода. Часто производители наносят схему подключения на корпус аппарата.

Стабилизатор чаще всего имеет 3 контакта для подсоединения: это вход, выход и ноль.

Схема подключения стабилизатора

Иногда схема выполнения стабилизатора имеет 4 контакта: 2 входа и 2 выхода. В данном случае подключение производится так: фаза и ноль подключаются к вводному автомату и к соответствующему контакту «вход». Провода нагрузки (фаза и ноль) подключаются к «выходу».

Подключение стабилизатора с четырьмя контактами

После подключения важно проконтролировать правильность подсоединения. Прежде чем совершать первое включение нужно отключить все приборы от сети, выключить лампы. После включения прибора проконтролируйте отсутствие постороннего шума, потрескиваний.

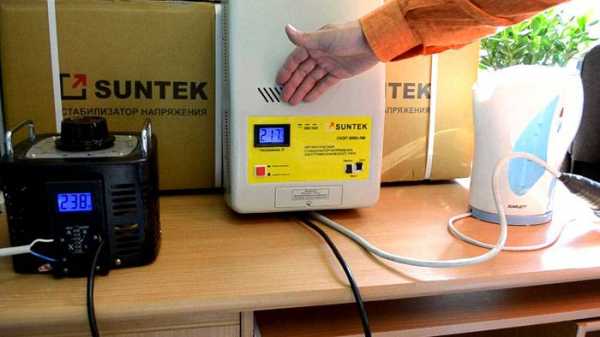

Стабилизатор напряжения в работе

Обслуживание

Какой бы стабилизатор вы не выбрали нужно проводить его регулярное обслуживание. В него входит подтягивание соединений, винтовых и болтовых. Это поможет избежать пожароопасных ситуаций и повреждения изоляции, это важно всегда, а в дачном доме особенно, так как вы в нем постоянно не живете. Слабый контакт или не дотянутый болт могут стать причиной пожара, такие ситуации лучше предупредить, чем потом платить или понести наказание.

Проверка индикации правильного напряжения

Выводы

Какой стабилизатор напряжения 220В выбрать для дачи будет зависеть только от того, какое количество приборов с подключением к электросети есть в доме. Их надежную и бесперебойную работу гарантирует именно это устройство, независимо от вашего расположения от трансформатора и протяжности ЛЭП.

Видео: подключение стабилизатора



Экономьте время: отборные статьи каждую неделю по почте

homemyhome.ru

Как выбрать стабилизатор напряжения?

Как выбрать стабилизатор напряжения?

Прежде чем выбрать стабилизатор напряжения переменного тока, нужно понять, что это за электротехнический аппарат, для чего он нужен. Принцип действия устройства основан на работе автотрансформатора. В зависимости от того, повышенное или пониженное напряжение в линии электропередач, автотрансформатор при помощи платы управления понижает или повышает выходное напряжение до 220 В в однофазном аппарате и до 380 В в трёхфазном, с точностью от 0,5 % до 7 %.

Повышение или понижение параметров напряжения происходит благодаря включению определенной обмотки у трансформатора с помощью коммутационных ключей у электронных стабилизаторов или установки обмотки трансформатора токосъёмного контактора у электромеханического стабилизатора.

Аппарат приводит к стандартному значению напряжение (220 В или 380 В) только от стационарной линии электропередач, с определённой погрешностью. В сетевом проводе частота тока равна 50 Гц, а форма напряжения представлена в виде волны (чистая синусоида). Стабилизатор переменного тока защищает технику от короткого замыкания, а некоторые модели — и от последствий грозы. Стабилизатор напряжения нельзя устанавливать в цепи после бытового электрогенератора.

На выходе у бензинового или дизельного генератора форма напряжения только приближена к синусоиде, но она имеет пилообразные всплески, частота может отличаться от 50 Гц (от 48 до 52 Гц), напряжение — варьировать в определённом диапазоне. Ток от генератора можно подавать практически на все электроприборы напрямую, за исключением котлов отопления, циркуляционных насосов системы отопления, дорогой аудио- и видеотехники и другой аппаратуры, у которой высокие требования к качеству напряжения. Перед такими приборами можно поставить ИБП оn-line типа, который за счёт двойного преобразования формирует на выходе чистую синусоиду. Если установить стабилизатор напряжения после генератора, то он рано или поздно сломается и перестанет исправлять напряжение, поступающее от электрогенератора. Ток от генератора нужно заводить в дом в обход или после стабилизатора, либо через байпас.

Исключение — инверторные генераторы, с их помощью получают переменный ток, который сравним по качеству с током от стационарной сети. После него не нужны стабилизация или исправление формы напряжения.

Существует только одна модель стабилизатора, который может менять форму напряжения от генератора и стабилизировать напряжение после электрогенератора, — аппарат серии СДП-1/1-3-220. Он сделан на основе ИБП оn-line типа и идеально стабилизирует ток как от генератора, так и от стационарной сети, кроме стабилизации напряжения, он не пропускает высокочастотные импульсы.

К стабилизатору нельзя подключать сварочный аппарат. Если в вашей электрической сети напряжение отличается от 220 В, но нужно работать со сварочным аппаратом, то можно применить ЛАТР — электромеханический автотрансформатор. Следует вручную установить необходимое значение напряжения, но при этом следить, чтобы в сети оно не менялось, иначе будет изменяться и на выходе после ЛАТР, что может привести к поломке техники, подключённой к автотрансформатору.

Первым шагом при выборе стабилизатора является определение количества фаз. Если к дому подходит 2 провода (фаза, нейтраль) — это признак однофазной сети, если 4 провода (три фазы, одна нейтраль) — трёхфазной сети. Соответственно, на однофазную сеть нужно устанавливать однофазный прибор, на трёхфазную — трёхфазный стабилизатор переменного тока.

Если вы хотите защитить все электрические приборы в доме, то стабилизаторы устанавливают сразу после счётчика электроэнергии и автоматов защиты по току. Если нет потребности в стабилизации напряжения во всём помещении, то можно приобрести аппараты небольшой мощности перед телевизором, котлом отопления, насосом, холодильником или микроволновой печи. Очень часто в частные дома заведена трёхфазная сеть с напряжением 380 В, а по дому разведены три фазы по 220 В, тогда рационально установить 3 однофазных стабилизатора. Если нужно защитить трёхфазный электроприбор (котёл, двигатель, станок), то лучше использовать 1 трёхфазный прибор или 3 однофазных стабилизатора на коммутационной стойке с БКС (блоком контроля сети). Качественные трёхфазные стабилизаторы в одном корпусе изготавливают итальянская фирма Ortea под ТМ Orion и Orion Plus, российская компания «Штиль» выпускает приборы, рассчитанные на небольшую мощность (3600, 6000 и 9000 ВА, серия R-3). Трёхфазный стабилизатор в одном блоке содержит три однофазных, по сути, это 3 однофазных аппарата. Российские производители Progress, Lider, «Штиль» выпускают трёхфазную технику по следующей схеме: три однофазных стабилизатора, объединённых общим блоком или стойкой.

После того, как определено количество фаз, нужно выбрать необходимую мощность. Оптимальный вариант: покупатель знает, какая мощность должна быть у прибора, например, известна общая разрешённая мощность подключения дома к магистральной линии электропередач.

Второй вариант определения мощности: исходя из силы тока входных автоматов. Силу тока в амперах нужно умножить на 220 В, и получим мощность в Вт. В трёхфазной сети мощность следует умножить на 3, получится суммарная трёхфазная мощность.

Третий способ: вычислить суммарную мощность всей бытовой техники в помещении. При подсчёте учитывается фактор пусковых токов. Пусковые токи дает техника, в составе которой есть электрический двигатель, насос или компрессор. Двигатель при запуске потребляет мощность в 2-6 раз больше номинальной, следовательно, мощность этих электроприборов нужно считать с учетом пусковых токов. Пусковые токи длятся не более секунды, но они существенно влияют на нагрузку, и пренебрегать ими при выборе стабилизатора ни в коем случае нельзя.

Краткий перечень электроприборов, у которых есть пусковые токи:

• холодильник (примерно 1 кВт при запуске, номинальная мощность — 200–300 Вт) — рекомендуются стабилизаторы Штиль R1200, Progress 1500T;
• микроволновая печь (1,6 — 2 кВт) — можно установить Progress 2000T, Штиль R2000;
• стиральная, посудомоечная машины (2,5 кВт) — стабилизатор мощностью 3000 ВА;
• глубинные насосы, насосные станции (2,5 — 3 кВт) — подойдет стабилизатор мощностью 5000 ВА;
• телевизор, кинескопный тип (300 Вт) — Штиль R600;
• телевизор ЖК (250 — 300 Вт) — Штиль R400 или R600;
• аудио- и видеотехника — высокоточные стабилизаторы «Штиль» серии SPT, Progress серии L, SL;
• котлы отопления (150-200 Вт) — быстродействующие стабилизаторы на симисторах Штиль R400ST, R600ST и R1200SPT.

Следующий шаг при выборе стабилизатора — уточнение проблемы с напряжением в магистральной сети.

Если отклонение параметров от нормы небольшое (входящее напряжение находится в границах 155 — 260 В), то устанавливают базовые стабилизаторы «Штиль» R серии, Progress T серии, Lider W-30, Volter — Ш серии. Когда напряжение слишком низкое или высокое, то следует рассмотреть аппараты специализированных серий: Progress TR (Псков), Lider W-50, Volter ШН или Ш.

Если наблюдается мерцание света, или в помещении много дорогой и требовательной к качеству напряжения техники, то нужно рассматривать стабилизаторы напряжения с высокой точностью работы и небольшой погрешностью: Progress серий L или SL, Lider серий SQ или SQ-I, Volter серий ПТ или ПТТ.

Если в доме установлено большое количество техники с пусковыми токами: глубинные насосы, холодильники, мойка Kohler и т.д., то рекомендуем рассмотреть стабилизаторы, выдерживающие большие перегрузки по пусковым токам. К таким аппаратам относят устройства Progress серий L, SL и SL-20, в которых установлено 2 трансформатора, благодаря чему они могут выдерживать перегрузку в размере 400 %.

Все серии украинских стабилизаторов Volter имеют возможность выдерживать перегрузку до 300 %. Стабилизаторы, изготовленные на заводе Varcon (Москва), могут кратковременно работать с перегрузкой, превышающей номинальную мощность в 7 раз.

После того, как были описаны алгоритмы подбора мощности стабилизатора напряжения, приведены примеры подбора моделей аппаратов, нужно определиться, где он будет установлен: в отапливаемом, неотапливаемом помещении или на улице. При температуре ниже нуля могут работать украинские стабилизаторы Volter (до −40 ˚С), итальянские однофазные стабилизаторы Vega (до −25 ˚С), трёхфазные итальянские аппараты Orion и Orion Plus (до −25 ˚С).

Если требуется установить аппарат на улице, то лучше приобрести металлический шкаф с вентиляционными отверстиями. Однако внутрь не должны попасть пыль и вода. Лучше всего установить в шкафу стабилизаторы Volter, они лучше других работают в сложных климатических условиях. Остальные производители качественной техники изготавливают стабилизаторы для работы при температуре выше нуля, но их можно устанавливать в неотапливаемом помещении.

Если вы уезжаете зимой с дачи, то стабилизатор лучше отключить и утеплить непыльным теплоизоляционным материалом, чтобы вентиляторы не забились пылью. Когда вы будете приезжать на дачу в зимний период, то сначала нужно просушить и прогреть помещение, а затем включить аппарат. Если вы включаете обогревательные приборы, то лучше включать электропитание через байпас, а после прогрева переключить байпас на работу через стабилизатор напряжения.

Есть второй способ эксплуатации стабилизаторов при температуре ниже нуля, не приспособленных для этого: аппарат должен всегда находиться под нагрузкой и в помещении с минимальной циркуляцией воздуха. Элементная база и трансформатор будут прогревать воздух внутри стабилизатора напряжения, также рядом со стабилизатором можно разместить небольшой нагревательный элемент или мощную лампу накаливания.

Какой тип стабилизатора напряжения выбрать? Есть два типа аппаратов: электромеханические и электронные, у каждого типа есть свои плюсы и минусы.

Принцип работы электромеханических аппаратов заключается в перемещении токосъёмного контактора по обмотке автотрансформатора. Достоинства данного типа агрегатов:

• высокая точность работы (+/- 0,5 %),
• плавность стабилизации,
• надёжность,
• работа при температуре ниже 0 ˚С,
• выдерживают перегрузку до 200 % от номинальной мощности.

Их недостатки:

• меньшая скорость срабатывания по сравнению с электронными стабилизаторами,
• износ токосъёмных контакторов (периодически их нужно будет менять, но замену можно произвести быстро и недорого).

Также «слабым звеном» электромеханического стабилизатора является сервопривод (электромотор). Его замена не затруднительна, и ломается он крайне редко. Надёжные электромеханические стабилизаторы выпускает итальянская компания Ortea под торговыми марками Vega, Orion и Orion Plus.

Электронные стабилизаторы напряжения переменного тока

Обмотки автотрансформатора включаются и выключаются с помощью полупроводниковых элементов симисторов или тиристоров, у более дешёвых моделей — с помощью электронных реле. Их достоинства: высокая скорость срабатывания за счет работы полупроводниковых ключей, долговечность ключей, в конструкции нет механических узлов, испытывающих износ. Недостатки: ступенчатая стабилизация, чувствительность к условиям работы полупроводниковых элементов.

По принципу установки можно выделить три типа стабилизаторов: напольные; напольные с возможностью крепления на стену; напольные с возможностью установки на коммутационную стойку или на стену.

К стабилизаторам можно приобрести дополнительные аксессуары: байпас, коммутационную стойку и БКС. Байпас — это устройство, с помощью которого можно переключать переменный ток: он идёт через стабилизатор напряжения или в обход, ток переключается с помощью ручного тумблера на байпасе. Данное устройство нужно применять, когда требуется пустить ток в обход стабилизатора при электроснабжении от генератора.

Второй пример: работа со сварочным аппаратом. В этом случае байпас даёт возможность проводить какие-либо работы с стабилизатором, профилактический ТО, ремонт или замену проводки без коммутации. Коммутационные стойки применяют для трёхфазной сети, они обеспечивают удобство монтажа 3 стабилизаторов (каждый на свою фазу, у стойки общая клеммная колодка). Есть 4 вида стоек:

• пустая — для монтажа и коммутации;
• с байпасом;
• с байпасом и БКС;
• с БКС без байпаса. БКС — блок контроля сети, который отключает все стабилизаторы, если прекращается электроснабжение на одной фазе, или если параметры напряжения выходят за границы стабилизации. БКС нужен, когда к трёхфазному стабилизатору подключают трёхфазную нагрузку в 380 В: станок, насос, печку. Для этого вида аппаратуры требуется постоянное питания по всем трём фазам, прерывание снабжения хотя бы на одной из фаз исключено. Для частных домов, к которым подводятся три фазы, но внутри дома разводка выполнена по однофазной схеме, установка БКС не требуется. Залогом долгой работы стабилизатора напряжения являются следующие условия:
• соответствие температурного режима окружающей среды,
• работа без перегрузок по мощности,
• правильно подобранный тип стабилизатора (соответствует условиям параметров напряжения в стационарной электросети).

Главный показатель качества и надёжности — оптимальная цена стабилизатора напряжения. Если показатели работы аппарата указаны высокие, но при этом он отличается низкой стоимостью, то значит произведен в Китае, даже если в графе «Производитель» указана другая страна. Китайские стабилизаторы заказывают российские компании, и их поставляют исключительно в СНГ, требований по качеству нет, кроме одного: минимально возможная цена. Качественную технику для стабилизации напряжения выпускают в России, Италии и Украине, дешёвую — в Китае. В других странах нет заводов по производству стабилизаторов, есть лишь торговые марки, которые там зарегистрированы. Качественный стабилизатор напряжения переменного тока — это основной элемент безопасности вашего дома, электрической техники, залог спокойной и комфортной жизни. Не экономьте на безопасности!

stabmart.ru
