Стальной профиль все виды профилей – Виды металлических профилей и их назначение

Профили стальные

Профили стальные – это очень востребованный строительный материал. Он используется в качестве основы строительных конструкций, начиная от зданий и заканчивая ограждениями, детскими площадками, столбами для фонарей.

Профили стальные делятся на 2 основные группы:

1. Профили стальные гнутые (это в основном швеллер)
2. Профили стальные гнутые замкнутые сварные (так называемые профильные трубы)

Изготавливаются они из стали, которая обладает высокой несущей способностью, хорошей огнестойкостью, прочностью при широком диапазоне температур, высокой пластичностью, свариваемостью и более низкой теплопроводностью по сравнению с алюминиевыми сплавами. Для стальных профилей используется высококачественная гальванизированная сталь. Также как и алюминиевые стальные профили могут быть «теплыми» и «холодными».

Рассмотрим отдельно каждую из групп стального профиля.

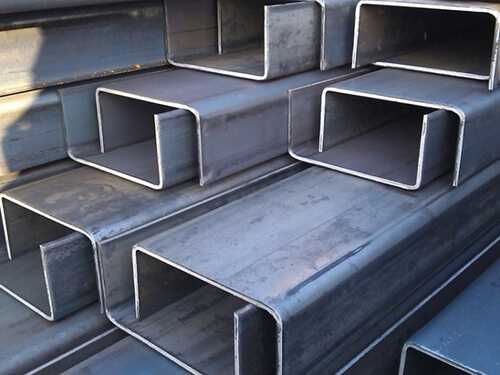

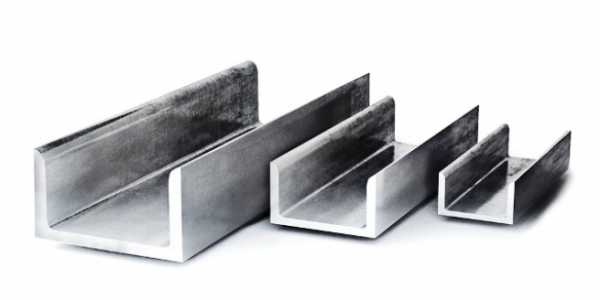

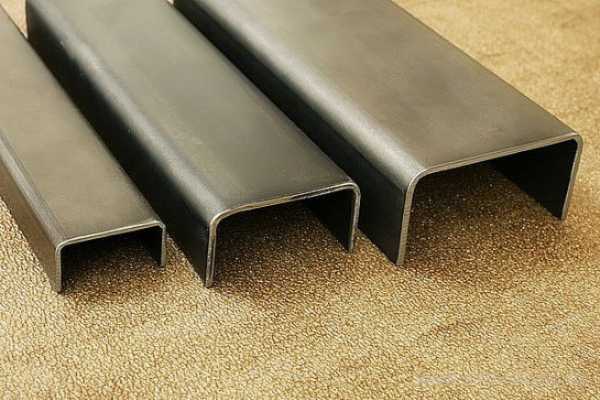

1. Профиль стальной гнутый или как его называют швеллер. Это профиль, который выполнен в виде металлической балки, имеющей в сечении форму буквы «П». Швеллеры могут быть гнутыми и горячекатаными, равнополочными и неравнополочными, повышенной и обычной точности, основной или экономичной серии, с уклоном внутренних граней полок и с параллельными гранями. Швеллер изготавливается из различных марок стали, также он может быть изготовлен из алюминия, цветных и даже асбестоцементные металлов.

2. Профили стальные сварные замкнутые или так называемая профильная труба изготавливается на специальном оборудовании по ГОСТ 30245-2003, по ТУ 14-105-568-93. Этот вид строительного материала разрабатывался непосредственно для ответственных конструкций специального назначения, например купола зданий, каркасы, фермы, другие виды металлоконструкций. Технология изготовления профиля замкнутого такова: сначала формируют круглое сечение трубы со сварным швом, затем его обжимают в квадратный или прямоугольный профиль. Чаще всего для производства гнутого металлического сварного профиля используется листовой стальной прокат в рулонах толщиной от 3 мм. Важно учитывать, что выбор стали связан с дальнейшим применением гнутого замкнутого сварного профиля.

Раньше стальной профиль применялся редко, так как существенным недостатком стальных профилей была коррозия, в отличие от аналогичных конструкций из алюминия. В настоящее время при изготовлении стальных профилей используется гальванизированная сталь, которая в сочетании с порошковой окраской или покраской эпоксидными красителями высокой стойкости практически сводит на нет риск появления коррозии.

Стальные профили широко применяются в качестве усиливающих элементов в алюминиевых и комбинированных системах, в то время как в облицовочных фасадах они не получили широкого распространения.

metallsk.ru

404 — Страница не найдена

Москва Санкт-Петербург Актау и Мангистау Актобе и область Алматы Архангельск Астрахань и область Атырау и область Баку Барнаул Белгород Брест и область Брянск и область Буйнакск Владивосток Владикавказ и область Владимир Волгоград Вологда Воронеж и область Горно Алтайск Грозный Гудермес

Екатеринбург Ереван Ессентуки Железнодорожный Иваново и область Ижевск Иркутск Казань Калининград и область Калуга Караганда и область Кемерово Киев и область Киров и область Китай Костанай и область Кострома и область Краснодар Красноярск Крым Курган и область Курск Липецк и область

Магадан и область Магнитогорск Махачкала Минск и область Мурманск Набережные Челны Назрань Нальчик Нефтекамск Нижневартовск Нижний Новгород Нижний Тагил Новокузнецк Новороссийск Новосибирск и область Новочеркасск Нур-Султан Омск и область Орел и область Оренбург Павлодар и область Пенза и область Пермь

Петропавл. Камчатский Петропавловск Псков Пятигорск Ростов на Дону Рязань и область Самара Саранск Саратов Севастополь Семей Сергиев Посад Смоленск и область Сочи Ставрополь Сургут Сызрань Сыктывкар Таганрог Тамбов и область Ташкент Тверь и область Тольятти

Томск Тула Тюмень Узбекистан Улан Удэ Ульяновск Уральск Уфа Ухта Хабаровск Ханты Мансийск Чебоксары Челябинск Череповец Чехов Шымкент Электроугли Элиста Южно Сахалинск Якутск Ярославль

metal100.ru

Профили стальные гнутые произведенные по ГОСТ

Профили стальные гнутые изготавливают из листовой рулонной холоднокатаной стали с толщиной листа не превышающей 3-4 миллиметров, это относится ко всем легким стальным тонкостенным конструкциям (ЛСТК). Стальной профиль – это основной элемент в быстровозводимом каркасе здания.

Металлические конструкции сегодня представляют достойную замену классическим зданиям из кирпича и бетона, так называемым капитальным сооружениям. Технология быстровозводимого каркасного монтажа из легких стальных тонкостенных конструкций это превосходная альтернатива, так как исчезают все недостатки технологии прежних лет, строительство не простаивает зимой или в мокрую погоду, стоимость монтажа не подвергается изменениям в большую сторону, специальной техники нужно гораздо, гораздо меньше, как и высококвалифицированных рабочих.

Технология ЛСТК и гнутые стальные профили, как основные звенья этой цепи, то есть, как основа высокопрочного каркаса открывают широкие возможности малому, среднему и крупному бизнесу. Теперь построить большепролетное сооружение можно за несколько месяцев, с учетом проектирования, производства и сборки. Экономия на всех этапах работ может составлять 30-40% от общей сметной стоимости.

Удивительно, что из металла можно строить здания практически любой архитектурной сложности, более того, проекты позволяют осуществлять монтаж даже в суровых климатических регионах Российской Федерации, это стало возможным благодаря прочности и надежности металлоконструкций.

Развитие технологии быстровозводимого строительства

Нижеследующую информацию просто обязан знать каждый, кто начинает строить дома по каркасной быстровозводимой технологии ЛТСК. Кстати, интересный момент заключается в том, что аббревиатура ЛСТК расшифровывается как лёгкие стальные тонкостенные конструкции, то есть металлоконструкции, а в простонародье под ЛСТК принято понимать именно технологию монтажа.

Итак, период разработки пал на послевоенное время. В 1950 году, великие умы, специалисты, инженеры канадской промышленности, свершили прорыв, который поднял большинство производств во многих странах. Именно Канада является первооткрывателем в этой области, не американцы, не японцы, не русские и не европейцы, а канадские ученые.

Что стало предпосылкой развития каркасного строительства из стали? – ответ прост и лежит на поверхности. Острая необходимость доступного и недорогого варианта строительства, стала главной причиной и предпосылкой появления технологии ЛСТК. Как говорилось ранее, строить из камня в те времена было не только дорогим удовольствием, но и не подходило по срокам. Разрушенные производства и заброшенная промышленность требовала возобновления, полного возрождения и перезагрузки.

Сталь была всегда широкодоступным материалом, заводы металлообработки и металлопроката всегда есть поблизости, это отличный строительный материал, который был применен на практике, после успешных теоретических расчётов. Для монтажа использовали стальные специальные гнутые профили разнообразной формы (С-Z-П-Ш-образные, с перфорацией и без нее).

Первые каркасы из стального гнутого профиля превзошли все ожидания по прочности, надежности, а после испытания в агрессивной среде и по долговечности. Если гнутый профиль, взятый в отдельности можно как-то деформировать, погнуть и нарушить его геометрию, то готовое здание ЛСТК, на завершенном этапе монтажных работ представляет собой не просто прочное здание, но и хорошей сейсмической устойчивостью, как преимуществом.

Активное развитие было обусловлено рядом неоспоримых преимуществ, которые не просто выделяли ЛСТК, но и сделали эту технологию востребованной в Северной Америке, Японии, западноевропейских странах и других. Каркас из легкой стали, где использовались стальные гнутые листовые профили, прочность которых позволяла возводить их в регионах с высокой снеговой нагрузкой.

Стальной гнутый профиль соответствует ГОСТ (государственный стандарт качества) и нормам СНиП, в европейский странах регулятором и системой контроля качества при проектировании, производстве и монтаже металлоконструкций выступают стандарты Eurocode и DIN.

Профили стальные гнутые: виды и особенности

Разнообразие холоднокатаных и горячекатаных профилей также можно отнести к преимуществам этой быстровозводимой технологии. Типоразмер производимых металлоконструкций индивидуален и готовится специально под техническую документацию и проектную документацию заказчика. Без проекта ЛСТК завод металлопроката не может начать производственный процесс.

Стальные профили изготавливают из листового металла, это самый популярный вид металлического проката, который используется во многих сферах деятельности человека: от машиностроения, до строительства каркасный быстровозводимых сооружений с большими пролетами.

Горячекатаные и холоднокатаные гнутые профили: разница

Профили гнутые стальные из горячекатаного листового проката практически не отличаются от холоднокатаного, горячекатаный  дешевле в производстве, а холоднокатаные качественнее, а разница по прочностным показателям не велика. Разница есть в толщине стали, так например, горячекатаный гнутый профиль не производится с толщиной менее 0,5 миллиметра. А легкий стальной тонкостенный также не встретить толщиной выше 4 миллиметров, так как на такое производство просто отсутствует спрос и оно экономически не целесообразно. Давайте рассмотрим основные типы гнутых профилей, которые делятся на 2 основные группы:

• Гнутый стальной С образный профиль. Классическая С-образная форма позволяет применять его в строительстве любых быстровозводимых каркасных зданий. Такой тип еще принято называть равнополочным, так как его геометрическая форма симметрична.

Важно понимать, что стальной гнутый профиль может быть и не равнополочным. Такой швеллер изготавливается из стального листа разного качества, в соответствии государственных стандартов.

• Профили стальные гнутые замкнутые (сварные), также такой вид металлопроката называют профильные трубы. В производстве для таких элементов используется высокопрочная сталь, с хорошими показателями огнестойкости и прочности под воздействием различных температур. Такие профили бывают холодного и теплого типа.

Профильная труба (замкнутый профиль) производится по государственному стандарту 30245-2003. Этот вид профиля предназначен для строительных работ (монтаж металлического каркаса здания, для изготовления ферм и прочих элементов конструкций). Производственный процесс замкнутого гнутого профиля состоит из нескольких этапов: сначала профилегибочный стан формирует сечение трубы, а затем он методом обжима придает ему форму квадрата. Для производства используется высокопрочная оцинкованная сталь с толщиной листа не превышающей 3 миллиметров.

Интересный факт: ранее замкнутые гнутые профили обладали существенным недостатком – они были подвержены коррозии, в отличие аналогичного производства из алюминия, однако в настоящее время эту проблему удалось решить сразу несколькими способами: оцинковкой поверхности листовой стали и дополнительной порошковой окраской. Это надежная защита от процесса ржавления и агрессивного воздействия внешних факторов.

Другие варианты гнутого профиля

Стальной гнутый зетовый профиль

Также отдельный вид проката, изготавливается из высокопрочной рулонной стали с толщиной листа не превышающей 5 миллиметров. Бывают равнополочные, не равнополочные, также с нанесением перфорации или цельные.

Все стальные гнутые профили замкнутые или нет, изготавливают по ГОСТ (государственный стандарт Российской Федерации). Это гарантирует качество металлических конструкций и надежность здания построенного из них в дальнейшем. Подведя итог по зетовому профилю, можно добавить что зетовый – это тот самый Z-образный гнутый профиль.

Стальные опоры из гнутого профиля

Специализированные металлоконструкции, которые предназначены для сложных климатических регионов Российской Федерации, в населенной/ненаселенной местности 1-4 ветровых районов. Срок службы опоры из гнутого профиля более долгий, чем простые ЛСТК профили и составляет 50-70 и более лет. Профили стальные гнутые для строительных конструкций, прежде всего, по одному из главных преимуществ, превосходят капитальные сооружения по скорости монтажа и ремонтопригодности.

Профили стальные листовые гнутые применяются для строительства быстровозводимых зданий и сооружений различного размера, самыми востребованными и популярными конструкциями из металла являются большепролетные ангары, склады, производственные помещения, овощные хранилища, станции технического обслуживания, торговые комплексы и многие другие.

В секторе жилищного строительства, быстровозводимая технология ЛСТК не прижилась, оставив на первом месте каркасное строительство из деревянного бруса, это самый экологический вариант для жилых домов и коттеджей.

Изготовление стального гнутого профиля

Наше предприятие является ведущим производителем металлических конструкций, гнутого профиля из рулонной листовой стали, с перфорацией (термопрофиль) и без нее. Современное оборудование и высокотехнологичная линия производства полностью автоматизирована, что позволяет изготавливать большие объемы металлоконструкций в максимально короткий срок. Мы гарантируем качество продукции, которое соответствует новейшим государственным стандартам России. Наша компания – это надежный производитель гнутого стального профиля.

Технологическая линия ЛСТК состоит из следующих устройств:

• Разматыватель рулонной стали
• Принимающее устройство
• Профилегибочный стан
• Промышленные ножницы

Процесс изготовления гнутого профиля:

Сталь разматывается и подается в профилегибочный стан, который формирует геометрию и наносит просечки (при необходимости), на завершающем этапе промышленные ножницы по заданному размеру отрезают профиль. По готовности полного комплекта, металлоконструкции отправляются на место сборки будущего объекта строительства.

Преимущества быстровозводимой каркасной технологии

• Низкая стоимость строительства.
• Сроки монтажа не превышают нескольких месяцев.
• Простота сборки конструкции.
• Надежность и прочность готового здания.
• Высокий срок службы, который составляет 50-60 и более лет.
• Отсутствие усадки на фундамент.
• Экологичность и сейсмическая устойчивость.
• Широкое разнообразие архитектурных форм и готовых, типовых проектов.

Оформление заказа

Цена на стальные гнутые профили в нашем производственном предприятии гораздо ниже конкурентов. Для того чтобы узнать подробности достаточно заказать обратный звонок, позвонить самостоятельно по прямому номеру, который указан в верхней части сайта или, в нерабочее время через форму обратной связи на странице «Контакты». Купить стальные гнутые профили еще никогда ранее не представлялось в таком упрощенном режиме, прием заявок на изготовление открыт 24 часа в сутки, 7 дней в неделю и 365 дней в году. Мы работаем для Вас!

lstkclub.ru

Виды профилей применяющихся в строительстве ЛСТК объектов: соединение узлов

Популярность новых технологий строительства с применением легких стальных тонкостенных конструкций (ЛСТК) неизменно возрастает.

Особую распространенность каркасы из профилей получили в частных малоэтажных постройках. Объясняется такой повышенный спрос просто:

• строительство с применением ЛСТК проходит в сжатые сроки, практически при любых погодных условиях;
• общие расходы значительно ниже (экономия на устройстве фундамента; нет переплаты за лишний материал т.к. все детали размерены и подготовлены производителем; отпадает необходимость в привлечении большого числа специалистов и техники и т.д.)
• легкость монтажа и прочность, долговечность постройки;
• высокая пожаробезопасность и экологичность материала.



Современный рынок строительных материалов предлагает несколько типов стальных  профилей. Рассмотрим их технические характеристики и особенности применения.

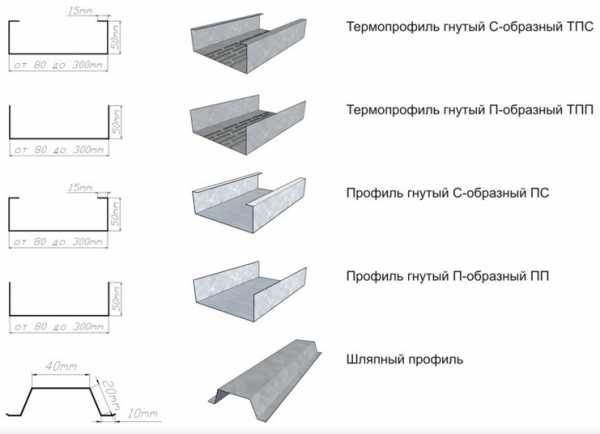

Итак, основные типы профилей различают как:

• П – образные;
• С – образные;
• ПШ – «шляпные».

Профиль П-образный, направляющий

Изготавливается из погонажа стальной ленты методом холодной прокатки, а соответствующая П-образная форма придается на профилегибочном станке. В производстве применяется оцинкованная сталь, которая гарантируют долговечность детали и полную антикоррозийную защиту. Технические и эксплуатационные свойства материала обеспечивают прочность конструкции при отсутствии массивности и большого веса.

Готовый направляющий профиль представляет собой длинный гладкий элемент, который используется в качестве основы каркаса постройки. Именно к нему впоследствии крепятся стоечные профили.

Предлагаемые размеры направляющего профиля:

• Толщина: в диапазоне от 0,8 мм до 2,0 мм;
• Ширина детали: 100, 150 или 200 мм.
• Высота стандартна — 42 мм.

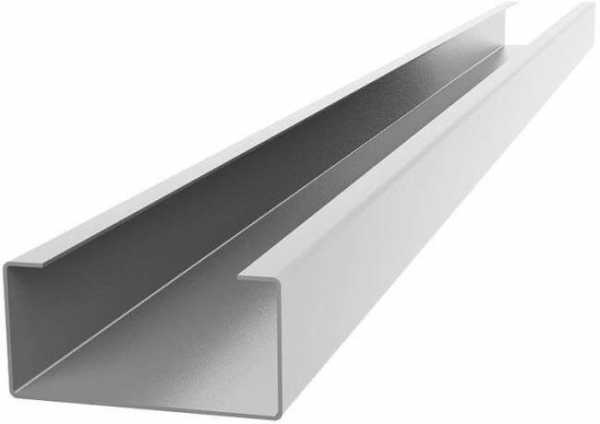

Профиль С-образный, стоечный

Это также длинномерный элемент, выполненный из сплошной стальной полосы. Изгиб формируется на профилегибочном оборудовании при холодной прокатке. Как и предыдущий элемент не имеет перфорации. Для усиления несущих характеристик, по всей длине этой детали выполнено ребро жесткости.

Монтаж направляющего и стоечного профиля выполняется одновременно, так как они крепятся друг к другу.  Правильно подобранные размеры этих двух элементов обеспечивают их плотную и прочную стыковку. Следует учитывать, что основная нагрузка всей конструкции будет приходиться именно на стоечные профили, поэтому при их подборе особое внимание уделяют их жесткости и прочности.

Применяют стоечные профили при монтаже вертикальных перегородок и горизонтальных перекрытий, при строительстве внешних и внутренних стен и кровли постройки.

Предлагаемые размеры стоечного профиля:

• Толщина: в диапазоне от 0,8 мм до 2,0 мм;
• Ширина детали: 100, 150 или 200 мм.
• Высота стандартна — 45 мм.

Профиль ПШ, шляпный

Шляпный профиль – это длинный, сплошной элемент, изготовленный из рулонной оцинкованный стали. Изогнутая форма в виде латинской буквы омега придается путем холодного проката  на профилегибочном оборудовании.

В строительстве шляпный профиль используют для монтажа обрешеток фасадов постройки и кровли. Легкий вес деталей, заранее подогнанные размеры и проведенная разметка, позволяют выполнить все работы быстро, избегая при этом ошибок и неточностей. А технические характеристики стали придают конструкции особую прочность без лишних нагромождений и неоправданных расходов.

Используют шляпные профили в качестве несущих элементов кровли, при монтаже внешних стен, а также во время отделочных работ внутри помещений. Такие детали позволяют не только выполнить обычную обрешетку перегородок и перекрытий, но и с их помощью можно реализовывать любые интерьерные идеи.

Предлагаемые размеры шляпного профиля:

• Толщина: от 0,5 мм до 1,5 мм;
• Высота: 25 мм, 45 мм.

Помимо гладких, сплошных профилей, в технологии строительства из ЛСТК, часто требуется использование перфорированных термопрофилей. Рассмотрим их особенности, преимущества и области применения.

Термопрофиль стоечный

Форма, материал изготовления и размеры такого изделия практически не отличаются от обычного стоечного профиля. Для его изготовления также используется  рулонная оцинкованная сталь, полосы которой прогоняются холоднопрокатным методом через профилегибочное оборудование для придания заданной формы. Стоечный термопрофиль также усилен ребром жесткости.

Отличие термопрофиля от обычного заключается только в том, что по всей его длине нанесена смещенная перфорация. Такие отверстия обеспечивают свободное прохождение воздуха, тем самым снижая возникновение холодных, промерзающих участков в металлическом каркасе здания. Использование термопрофилей обеспечивает лучшую теплоизоляцию стен и перекрытий, что позволяет отказаться от дополнительного утепления готового дома.

Стоечный термопрофиль используется в качестве вертикальных стоек при монтаже несущих стен, при возведении внутренних перегородок, для строительства межэтажных и кровельных перекрытий, устройстве мансард. Следует подчеркнуть особые требования к прочности этих элементов, так как они являются основой каркаса и несут на себе всю основную нагрузку.

Предлагаемые размеры стоечного термопрофиля:

• Толщина: в диапазоне от 0,8 мм до 1,5 мм;
• Ширина детали: 100, 150 или 200 мм.
• Высота стандартна — 45 мм.

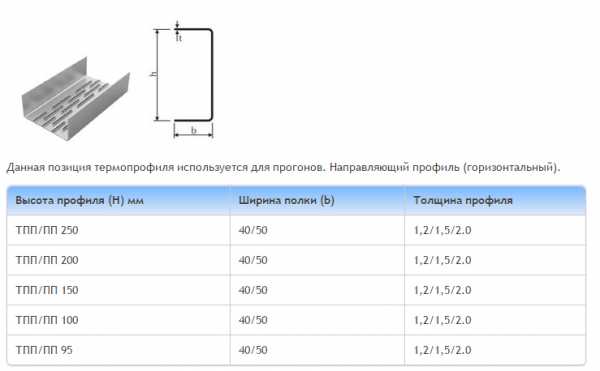

Термопрофиль направляющий

Длинномерный стальной элемент п-образой формы. Его долговечность и прочность обеспечивается использованием оцинкованной стали и холоднопрокатный способ производства. Отличительной чертой термопрофиля является наличие нанесенной по всей длине перфорации. Равномерные, с некоторым смещением отверстия обеспечивают свободную циркуляцию воздуха, не влияя при этом на прочность и жесткость самого изделия.

Преимущество термопрофиля состоит в том, что он обладает улучшенное защитой от возможного промерзания. Раньше, негативное отношение к металлическим конструкциям формировалось именно потому, что их теплоотдача сильно отличалась от аналогичных характеристик традиционных строительных материалов из дерева. Нанесение же перфорации на стальные профили позволяет повысить их теплосберегающие свойства, которые не будут уступать деревянным конструкциям.

Благодаря улучшенным теплоизоляционным характеристикам, направляющие термопрофили используют для возведения внешнего каркаса построек, при монтаже кровли, а также  в качестве основы для перекрытий и перегородок.

Предлагаемые размеры направляющего термопрофиля:

• Толщина: в диапазоне от 0,8 мм до 1,5 мм;
• Ширина детали: 100, 150 или 200 мм.
• Высота стандартна — 42 мм.

Для реализации проекта будущего дома, часто требуются профили нестандартных форм и размеров. Некоторые производители, стремясь выполнить пожелания заказчика, берутся за изготовление необходимых изделий. Использование современного высокоточного оборудования и правильные расчеты позволяют выпускать профили нестандартных форм различной сложности.

Готовые профили, нарезанные согласно проектным требованиям, с нанесенными соединительными отверстиями и подгибами, в полном комплекте поставляются заказчику. Каркас постройки собирается подобно конструктору, использую все готовые детали и элементы. Таким образом, ускоряются строительные работы, используется весь оплаченный материал и, что особенно важно, исключаются ошибки монтажа.

Технология строительства с применением ЛСТК позволяет возводить дома в самые короткие строки практически в любой местности и в любое время года.

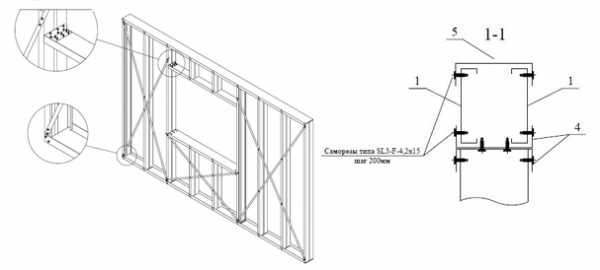

Пример сборки узлов соединения ЛСТК

1. Применяются саморезы для сборки панели  SL3-F-4,2х15
2. Для крестовых связей — стальная лента 25х0,8
3. Крепление стальной ленты: 2 самореза в концы ленты, 1 саморез — в среднюю часть
4. Ленту устанавливать с обеих сторон панели

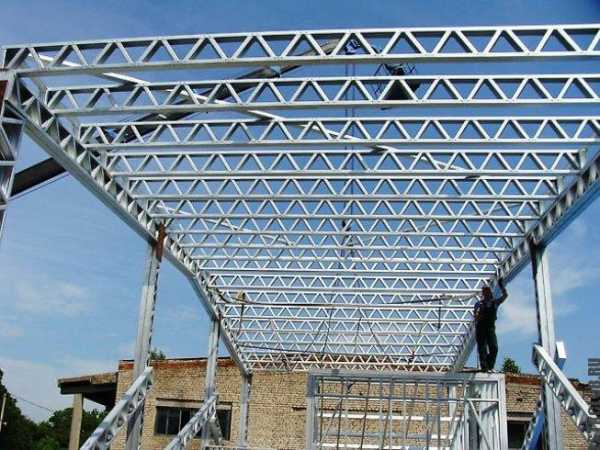

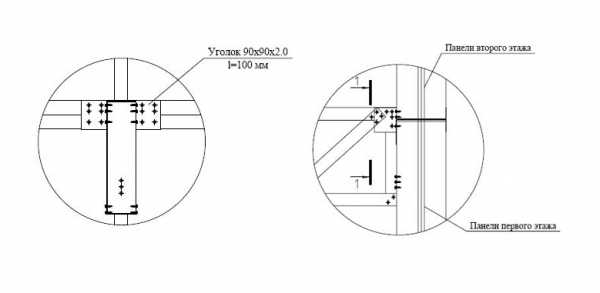

Пример ЛСТК узла крепления ферм перекрытия под легкие конструкции:

skladovoy.ru

Профиль ЛСТК — виды и особенности

Легкие тонкостенные конструкции производятся из высокопрочной тонкостенной стали, которая обработана специальным антикоррозийным составом для более длительного срока службы и возможности использования в регионах с повышенной активностью окружающей среды. Наиболее распространенные профили ЛСТК называются Z, С, П образными. Кроме этих тонкостенных профилей существуют различные соединительные элементы, направляющие профили, обрешетки и балки – эти и многие другие элементы ЛСТК мы подробно рассмотрим в этом материале.

ЛСТК профиль

Профилегибочный станок для ЛСТК профилей

ЛСТК – это технология строительства быстровозводимых зданий из металлического каркаса, который состоит из тонкостенного профиля разных видов. Под аббревиатурой ЛСТК подразумеваются легкие стальные тонкостенные конструкции. К конструкциям ЛСТК относятся: ангары, склады, сельскохозяйственные и промышленные сооружения, жилые дома, коттеджи, гаражи, станции технического обслуживания, парковки, административные и офисные здания, многоэтажные здания, автомобильные мойки, магазины и торговые центры, а также мансарды и различные металлические конструкции разного типа.

Профили ЛСТК для строительства быстровозводимых зданий из металла высокой прочности производят в настоящее время по всей России. Начиная с 2000 годов, то есть с того момента как в Российской Федерации начали активно строить складские и промышленные ангары, популярность технологии начала расти неуклонным темпом, вследствие чего купить профиль для ЛСТК можно на любом заводе металлопроката, которые существуют практически в каждом городе.

Производство ЛСТК провиля: профилегибочная установка

Для изготовления производители используют оцинкованную высокопрочную конструкционную сталь с оцинковочным слоем, которая соответствует всем необходимым нормам согласно государственному стандарту ГОСТ14918-80. Сталь рулонная, поставляется катушками, и ее цена формируется из общего веса, а не из количества изготовленного материала.  Кроме этого государственного стандарта популярен еще один – ГОСТ Р 52246-2004, он определяет критерии качества и нормы производства профиля ЛСТК из стального горячеоцинкованного листа.

Ассортимент стальных профилей

Полезная информация: российские стандарты для производства профилей из высокопрочной оцинкованной стали менее жесткие в сравнение с европейскими и международными. В начале 1990 года, когда российские государственные нормативы и стандарты не были сформированы, для ЛСТК многие предприятия использовали зарубежные стандарты ISO и ЕН. Даже в настоящее время, профили ЛСТК произведенные по евростандарту более качественные, чем российские.

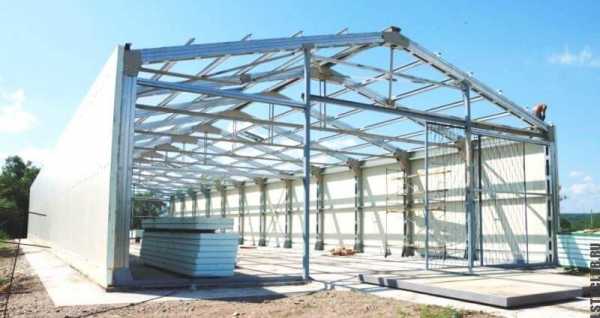

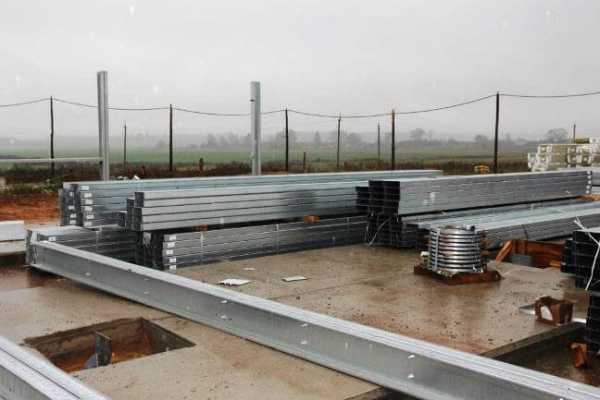

Каркас ангара, склада из ЛТСК

Агрегаты, производственные мощности и механизмы

Система производства ЛСТК

Рассмотрим подробно по пунктам:

1)Линия подачи стали с рунона

• 1а — гидростанция
• 1б – станок разматыватель стального рулона
• 1в – правильный станок
• 1г –прижим на гидроусилителе

2) Петельный компенсатор с подъемным столом

3) Система подачи стали с перфорацией

• 3а – подающий механизм

• 3б – система перфорирования стального профиля, маркировки и резки отверстий под разную толщину металла

• 3в – печатный станок для нанесения маркировочной информации

• 3г – гидростанция

4) Петельный компенсатор с подъемным столом

5) Профилегибочный станок ЛСТК

6) Система нарезания профиля с разными ножами

7) Разгрузка готовых изделий

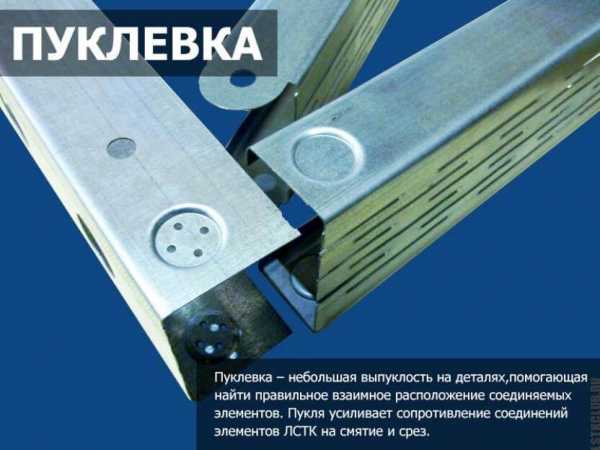

Пуклевка в ЛСТК профиле

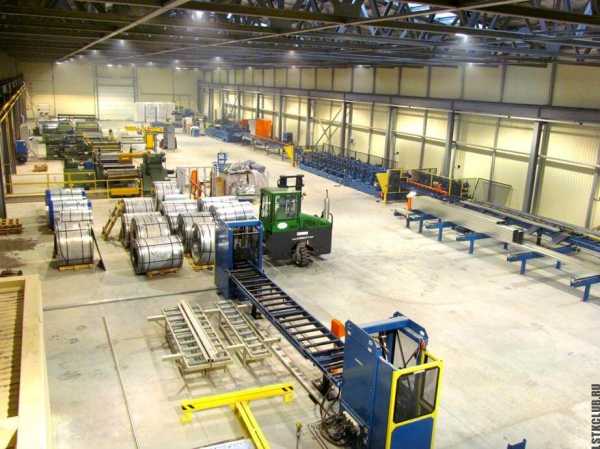

Производство профилей ЛСТК

Линия размотки ЛСТК профилей

В строительстве легких стальных тонкостенных конструкций используется профиль ЛСТК с толщиной от 0,7 до 3 миллиметров, причем длина профиля практически не ограничена. Профили для строительства могут быть изготовлены из горячеоцинкованной стали, которая, как известно, позволяет избежать появления ржавчины на элементах конструкции и предоставляет возможность строить здания в регионах с повышенной активностью окружающей среды (такой профиль не поржавеет, не окислится и не потеряет своих прочностных качеств).

Специализированные линии на заводах металлопроката используют высокопрочную сталь, которая специальным разматывателем подается в сталегибочный станок, придающий форму будущему профилю.

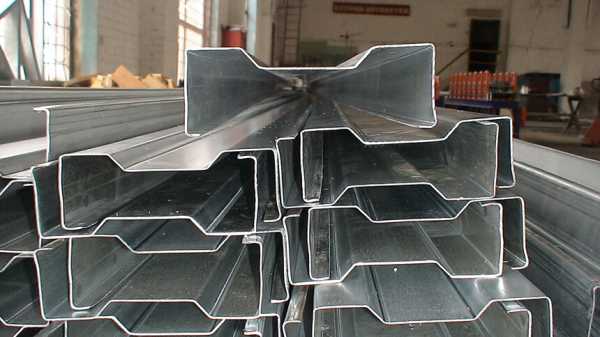

Складские запасы металлического профиля

Бывают обычные (цельнолитые) профили ЛСТК, а также специального назначения с перфорированными засечками, как их еще называют «термопрофили», которые отличаются от обычных более низкой теплопроводностью.

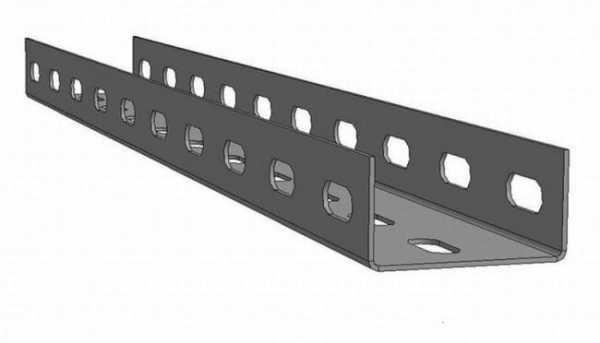

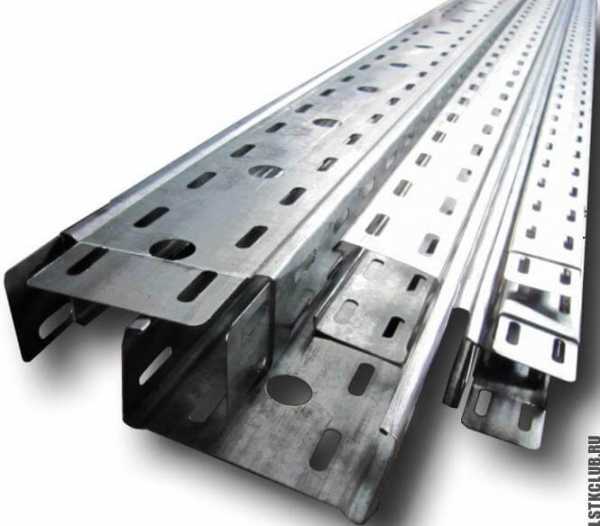

Профиль с перфорацией (термопрофиль)

Какие профили производят на заводе

Конструкции из стального каркаса собирают из самых разных видов тонкостенных профилей, среды которых могут быть:

• оцинкованные уголки
• оцинкованные пластины
• соединительные ленты (связи)
• обрешётка ЛСТК
• направляющий профиль
• стоечный профиль
• С-образный профиль
• Z-образный профиль
• П-образный профиль
• профиль карнизный
• профиль с термопросечками для утепления здания и многие другие.

Схема применения профиля в устройстве стен

В соответствие технического задания и проектной документации завод-изготовитель формирует готовый комплект каркаса из разных профилей. По желанию и заданным размерам заказчика завод производит нарезанные профили ЛСТК с необходимой маркировкой и отверстиями для крепления самонарезающими винтами или болтами. Цены на ЛТСК профиль зависят от объема и обычно указываются не за готовый комплект, а в тоннах (во многом зависит от качества стали).  ЛСТК – это быстровозводимое строительство высокой точности в замерах, ведь все детали легкой тонкостенной конструкции имеют правильную геометрическую форму без отклонений даже на 1 миллиметр.

Схема применения профиля ЛСТК в устройстве кровли



Купить профиль ЛСТК по выгодным ценам можно в онлайн-режиме через форму обратной связи или по контактному номеру, который указан на странице «Контакты». Цена на профили для ЛСТК приятно удивит каждого, ведь мало того, что здания по быстровозводимой технологии из металлического каркаса строятся быстрее, не уступают в прочности капитальным сооружениям, и  при этом позволяют сэкономить до 30-40% на строительстве.

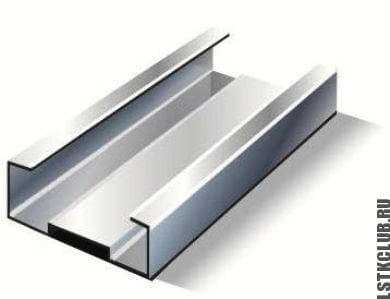

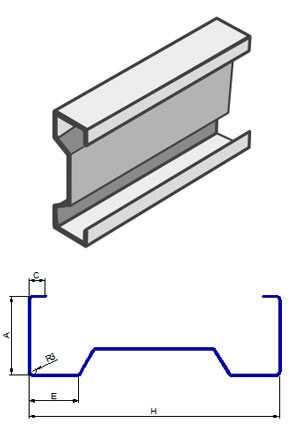

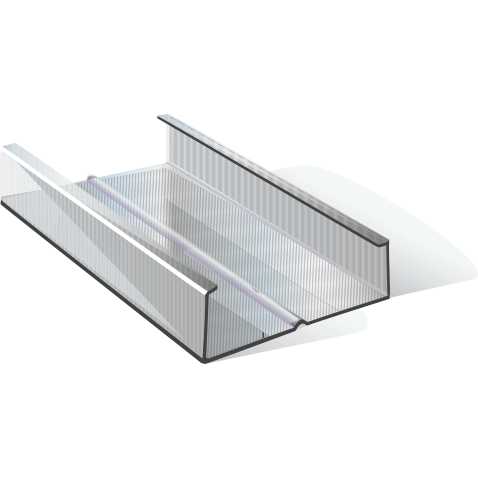

Профиль с ребром жесткости

Виды ЛСТК профиля

Z образный профиль

Z-образный профиль

Производится в двух вариантах – обычный и с перфорацией. Простой Z-образный профиль для ЛСТК используется в устройстве крыши, выполняя функцию прогонов в зданиях, которые имеют большие расстояния между несущими стенами.  Термопрофиль Z-образной формы, так называемый ТZ-профиль предназначен для установки ограждающих конструкций и перегородок (устанавливается на несущие колонны специальным кронштейном).

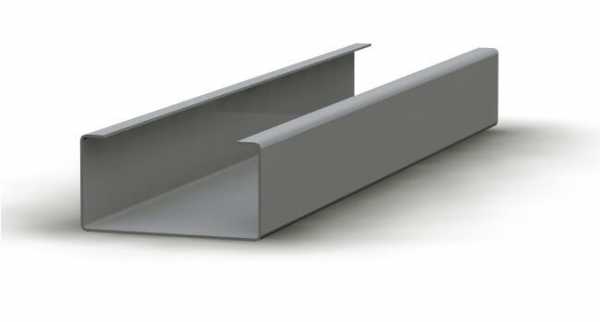

С-образный профиль

Так называемый С-профиль идеально подходит для прогонов, а если сдвоить две части в форму образующую квадрат можно сделать упрочненную балку. Перфорированная версия такого профиля называется CТ, как его еще называют «термобалка», которая используется в строительстве стропил.

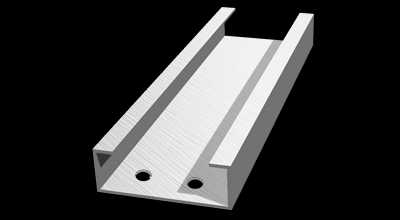

Направляющий профиль

Направляющий профиль ЛСТК

Это профиль для ЛСТК, который производится, как и прежние виды, в двух вариациях: с термопросечками и цельнолитой.  Термопрофиль выполняет функцию направляющих стен. Обычный, направляющий без перфорации предназначен для таких же целей.

Профиль П60

Профиль П60

Простой тонкостенный профиль, который предназначен для ферм перекрытий.

Стоечный профиль ЛСТК

Стоечный профиль

Производится с термопросечками (термопрофиль) и в цельнолитом виде. Используется как несущая стойка вертикального положения.

Профиль шляпный

Шляпный профиль

Производится в цельнолитом виде без перфорированных отверстий.

Карнизный профиль ЛСТК

Карнизный профиль

Предназначен для строительства кровли, мансард и прочих конструкций из ЛСТК где требуется формирование торцевого свеса.

Профиль для утепления каркаса

Профиль для утепления

Да, существуют даже такие профили ЛСТК, в данном случае этот профиль предназначен для утепления стены каркаса как внутри, так и снаружи здания. Обратите внимание, что существует профиль для начального и для дополнительного утепления с разницей в высоте боковых граней.

Обрешетка

Универсальная обрешётка ЛСТК

Бывает двух типов: с перфорацией и без. Применяется в качестве обрешетки кровли и фасадов быстровозводимых зданий.

Итог

Профилегибочный станок на заводе металлопроката

Тенденция роста популярности технологии ЛТСК в России и в мире делает стальной профиль одним из самых востребованных строительных материалов, который представлен широким ассортиментом и практически всегда есть в наличии на заводах и фирмах металлопроката. Купить ЛСТК профили можно после того, как вы определились с проектом будущей застройки, ведь без технической документации завод не сможет произвести необходимый комплект металлоконструкции. Также, прежде чем купить ЛТСК профиль рекомендуется уточнение цены у разных производителей.

Производство ЛСТК профиля

Строительство развивается быстрыми темпами, быстровозводимые здания, металлические ангары и склады, торговые центры – все это теперь можно построить из стали за считанные месяцы.

Видео:

lstkclub.ru

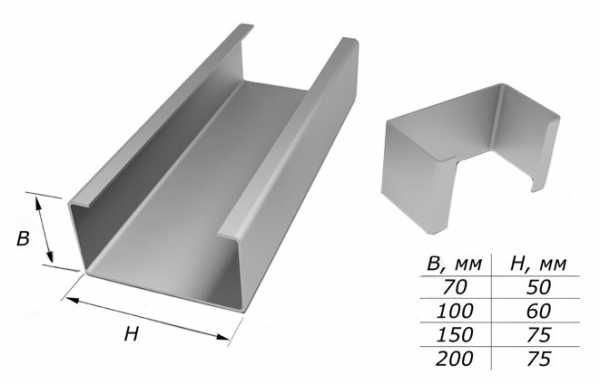

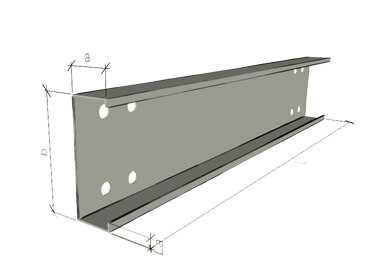

Стальной С образный профиль (цельный и перфорированный)

Стальной С образный профиль представляет собой высокопрочный элемент предназначенный для выполнения монтажных работ по установке быстровозводимого каркаса. Производят профиль из рулонной холоднокатаной стали, с нанесением слоя цинка на поверхность, с толщиной листа не превышающим 3 миллиметра.Каркас быстровозводимого здания невозможно построить без использования стального С-образного профиля, который подобно кирпичу в капитальном строительстве, задействован в сборке металлической конструкции.

Технология ЛСТК: от появления до становления и развития

Быстровозводимые металлические конструкции в промышленном секторе строительства практически полностью вытеснили здания, строящиеся по классической технологии из каменной кладки. Сегодня, стальной С образный профиль является основным массово-производимым элементом каркасного сооружения.

Появление технологии быстровозводимого монтажа датируется 1950 годом. Центром развития и разработки является Канада, именно канадские инженеры придумали и внедрили на практике использование высокопрочных оцинкованных профилей, в качестве основных элементов конструкции здания.

Промышленный сектор в те времена остро нуждался в доступной и в недорогой возможности строительства зданий больших площадей. Кроме доступности был еще один важный фактор, учитывая прошлый век, который характеризовался бурными темпами восстановления промышленности и налаживания производственных мощностей – все нужно было делать быстро, в максимально сжатые сроки. От сроков возведения промышленных объектов зависела не только экономика, но и уровень обеспеченности граждан.

ЛСТК – это легкие стальные тонкостенные конструкции, в основе которых оцинкованные профили различной формы и размера. ЛСТК  представляет собой самый легкий вид металлоконструкций, так как профиль изготавливается из рулонной холоднокатаной стали с толщиной листа не превышающей 3-4 миллиметров, всё, что больше 4 миллиметров уже называют ЛМК (легкие металлические конструкции).

Стальные гнутые С образные профиля и в 1950 и в настоящее время производятся массово, всегда в доступности и в широком ассортименте по формам и размерам. Стальной С образный равнополочный профиль производится на заводе металлопроката по государственным стандартам, в Российской Федерации таковыми стандартами являются нормы СНиП и ГОСТ, а в европейских странах и Соединенных штатах Америки принято использовать собственные стандарты DIN и Еurocode.

Легкие металлические конструкции в основе которых стальной С образный оцинкованный профиль подходят для строительства как жилых домов и коттеджей, так и для коммерческого направления (магазины, торговые центры, павильоны, киоски). Это универсальный инструмент для монтажа практически любого вида каркасного здания.

После успешной реализации первых проектов, канадская технология быстровозводимого строительства была активно перенята европейскими соседями (Дания, Финляндия, Норвегия), Соединенными штатами Америки, Японией и вскоре Российской Федерацией. Технология ЛСТК в России появилась относительно недавно, а сами стандарты монтажа, проектирования и производства металлоконструкций были впервые выпущены в виде рекомендаций в 1999 году в Центральном научно-исследовательском и проектном институте строительных металлоконструкций, под редакцией выдающегося ученого и инженера Мельникова Николая Прокопьевича.

Особенности ЛСТК в Российской Федерации и в мире

Стальной С образный равнополочный профиль в монтаже быстровозводимых зданий произведенный в России ничем не хуже зарубежного, изготовленного по другим стандартам. Наши заводы сегодня полностью перешли на автоматизированный процесс на линии оцинкованного профиля, что гарантирует качество производимой продукции. Контроль и новейшее оборудование позволяют выполнять крупные заказы в минимально указанное время.

В сравнении с Еврокодом и DIN стандартами, можно сказать, что Российские ГОСТ и СНиП, менее требовательны к безопасности, но все меняется и государственный стандарт совершенствуется, в целях обеспечения большей прочности и надежности готового объекта из быстровозводимых металлоконструкций.

Что касается других стран, наиболее востребованными профильные конструкции стали в стране восходящего солнца, Японии. Сейсмическая устойчивость, которая столь необходима в таком неустойчивом регионе, сыграла главную роль. Стальные каркасы для японского рынка были специально протестированы в самых суровых условиях, под воздействием различных разрушительных факторов.

Интересный факт:

В сфере жилого строительства, металлические каркасные здания так и не прижились, оставив долю первенства домам из бруса и древесного материала.

Преимущества профильного каркасного строительства

Широчайшие возможности открываются малому, среднему и крупному бизнесу благодаря технологии каркасной сборки из легких металлических конструкций, в основе которых высокопрочные стальные профиля.  Здания любой архитектурной и проектной сложности можно построить в срок, в любом климатическом регионе России (об этом далее).

Преимущества ЛСТК бесспорны и являются обоснованными доказательствами совершенства над капитальными постройками из кирпича, песка и бетона. Именно металлоконструкции вытеснили кирпичные здания из промышленного сектора за последние два десятилетия.

Давайте рассмотрим основные преимущества ЛСТК:

• Низкая стоимость строительства.
• Доступность стали, как основного используемого материала.
• Простота сборки. Все подобно конструктору собирается по техническому заданию и проектной документации.
• Заводское качество производимого профиля. Гарантированная геометрическая точность фигуры и размеров. Каждый оцинкованный С образный профиль имеет необходимые монтажные отверстия и маркировки для упрощения процесса сборки каркаса здания.
• Широкое разнообразие архитектурных форм и готовых проектов.
• Отсутствие усадки на фундамент. Для ЛСТК можно использовать простые, лёгкие фундаменты мелкого заглубления, например, хорошим вариантом считается ленточный или свайный фундамент.
• Экономия на всех этапах работ до 40%.
• Возможность проведения монтажных работ в круглогодичном режиме, даже в мокрую или холодную погоду. Профиль оцинкован и надежно защищен от разрушительного воздействия влаги и процесса ржавления.
• Сейсмическая устойчивость.
• Прочность, надежность и долговечность. Если по отдельности профиль не создает впечатления уверенности и надежности, то в готовом виде законченного объекта строительства такие сомнения рассеиваются.
• Высокий срок службы готовой конструкции, который составляет в гарантии 30 лет, а при обычном использовании и соблюдении всех правил монтажа 50-60 и более лет.

Производство профиля

Перед началом изготовления профиля нужно удостовериться в наличии проектной документации, которая будет содержать все необходимые показатели для возможности запустить производство металлоконструкций.

На основе проекта завод металлического проката формирует специальные установки в программном обеспечении, так как процесс изготовления автоматизирован.

Технологическая линия состоит из следующего оборудования:

• Станок, разматывающий рулонную сталь;
• Профилегибочный стан;
• Подающее и принимающее устройство;
• Промышленные ножницы;

Процесс происходит примерно следующим образом: рулонная сталь разматывается и поступает в непрерывно и циклично работающий профилегибочный стан, который формирует С-образный равнополочный стальной гнутый профиль, также на этом этапе (при необходимости и указании в проекте этих сведений) на профиле выштамповываются термопросечки, такой вид МК называют термопрофилем. После проката, профиль режется по заданной программой длине и складируется для дальнейшей транспортировки на строительную площадку заказчика.

Выводы:

Стальной С образный равнополочный профиль сравним с кирпичом, — это неотъемлемый элемент быстровозводимого здания. Строительство быстровозводимых сооружений оправдано как с экономической, так и просто, с рациональной точки зрения. Технология ЛСТК позволяет возводить большепролетные конструкции (склады, ангары, овощные хранилища) в максимально короткий срок и за небольшие деньги, ведь, как известно, купить стальной С образный профиль можно по выгодной цене с доставкой в любой регион России!

lstkclub.ru

Виды профилей стали

Сталь горячекатаная квадратная поставляется размерами поперечного сечения от 5×5 до 200×200 мм. Квадратная сталь с размерами свыше 100×100 мм поставляется с закругленными углами сопряжений граней 7, при меньших размерах — с прямыми 6 (см. рис. 3).

Квадратная сталь размером от 8×8 до 25×25 мм применяется для изготовления перил и ограждений, а с размерами от 40×40 до 120×120 мм марки Ст5 — для изготовления подкрановых рельсов.

Сталь горячекатаная швеллеры различается номерами, которые соответствуют высоте стенки швеллера в см (рис. 4).

Кроме этого, швеллеры могут быть с уклоном внутренних граней полок 1 и швеллеры с параллельными гранями полок 2. В сортамент входят швеллеры от № 5 до № 40. Номера 14, 16, 18, 20, 22 и 24 имеются двух видов: без индекса и с индексом «а». Швеллеры с индексом «а» имеют более широкие и толстые полки. Однако швеллеры с индексом «а» практически применяются очень редко, а № 20а, 22а и 24а не принимаются заводами к прокатке, не катаются также швеллеры № 33 и 36. Наиболее часто применяются при изготовлении строительных стальных конструкций швеллеры следующих номеров: 10, 12, 14, 16, 18, 20, 22, 24, 27, 30 и 40. Швеллеры поставляются длиной от 4000 до 13 000 мм.

Сталь горячекатаная, балки двутавровые также различаются номерами обозначающими их высоту 3 в см (см. рис. 4). В сортамент входят балки от № 10 до № 60. Номера 18, 20, 22, 24, 27 и 30 имеются с индексами «а» и без индекса. Так же как у швеллеров, балки, имеющие номер с индексом «а», имеют более толстые и широкие полки. Однако к прокатке не принимаются двутавры № 18а, 20а, 22а, 24а, 27а, 30а и 33. Балки поставляются длиной от 4000 до 13 000 мм.

Балки двутавровые для подвесных путей используются для монорельсов и поставляются четырех номеров: 24, 30, 36 и 45 с индексом М.

Двутавры и тавры широкополочные с параллельными гранями полок.Двутавры 4 (см. рис. 4) существуют согласно следующему перечню: нормальные двутавры Б: 26Б, ЗОБ, 35Б, 40Б, 45Б, 50Б, 55Б, 60Б, 70Б и 80Б с высотой от 260 до 800 мм, шириной полки от 120 до 270 мм, толщиной стенки от 5,1 до 15,3 мм и толщиной полки от 6,4 до 26 мм; широкополочные двутавры Ш: 26Ш, ЗОШ, 35Ш, 40Ш, 60Ш и 70Ш с высотой от 260 до 700 мм, шириной полки от 180 до 320 мм, толщиной стенки от 6 до 22 мм и толщиной полки от 8,5 до 38 мм; колонные двутавры К: 26К, ЗОК, 35К и 40К с высотой от 260 до 400 мм, шириной полки от 260 до 400 мм, толщиной стенки от 7 до 18 мм и толщиной полки от 11 до 30,5 мм.

Рис.4.Виды профилей стали: 1—швеллер с уклоном граней полок; 2—швеллер с параллельными гранями полок; 3—балка двутавровая; 4—двутавр широкополочный; 5—тавр широкополочный.

Тавры 5 (см. рис. 4) будут изготовляться разрезкой двутавров на две части.

www.prosvarky.ru
