Стальные трубы круглые сортамент – ГОСТ 10704-91
стальные, нержавеющие, раструбные в таблице
Стальные трубы круглого сечения применяются во многих отраслях промышленности: при строительстве мостов, газо- и нефтепроводов, в жилых домах, заводских цехах и во многих других местах и производств. Ассортимент выпускаемых изделий очень обширный, они могут отличаться по диаметру, способу и материалу изготовления. Все параметры выпускаемых изделий регламентируются по ГОСТ.
Основные характеристики труб круглого сечения
Основным параметром, по которому ведется предварительный подбор труб для применения, является диаметр. В сортаментах для круглых труб различают следующие виды диаметров:
- Наружный диаметр является основным размером при определении возможности использование изделия в различных сферах промышленности и быта.
- Внутренний диаметр характеризует пропускную способность трубопровода. От величины данного размера зависит характер потока и потери напора при движении жидкости.
- Условный диаметр. Этот размер характеризует примерную пропускную способность труб и может быть одинаковым для разных типоразмеров. Например, для типоразмера 45х2,5 и 43х1,5 условный диаметр Ду=40.
- Номинальный диаметр. Расчетное значение при подборе необходимого параметра.
Применяемость изделий различных диаметров
В зависимости от наружного диаметра, изделия могут применяться в следующих областях:
- Для систем отопления и горячего водоснабжения жилых и промышленных зданий применяют трубы стальные диаметром 40-50мм.
- В системах гидравлики рабочих органов машин и дорожной техники, в зависимости от количества подаваемой жидкости диаметр может быть от 8 до 50 мм.
- В больших многоквартирных домах для подачи холодной воды диаметр применяемых трубопроводов до 150 мм.
- В нефтяной, газовой и химической промышленности для внутренних транспортировок сырья используют изделия диаметров до 273 мм.
- Крупные городские котельные для подвода отопления к дому, и предприятия водоканала для подачи воды применяют диаметры до 325 мм.
- Канализационные трубы имеют размер 530-1020 мм в диаметре.
- В крупных системах для транспортировки газа и нефти могут применяться большие размеры 1020 мм и больше.
- Трубы широко используются в строительстве для забивки свай, опор фундаментов и мостов. Диаметр применяемых изделий от 650 мм.
Реальные значения размеров применяемых изделий могут отличаться от табличных, и зависят от конструктивных особенностей используемой системы трубопроводов.

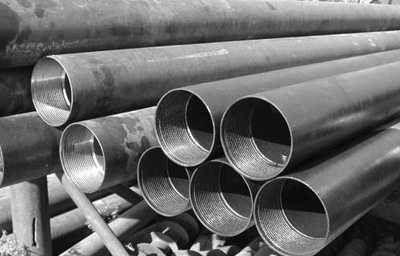

Изделия диаметром 273 ммТолщина стенки и другие параметры
Толщина стенки зависит от способа изготовления изделия и составляет:
- для горячекатанных – 2.5…75 мм,
- для холоднокатанных – 0,3…24 мм,
- для сварных – 1…32 мм,
- для сварных по технологии спирального проката-3,5…25.
Масса погонного метра. Для определения массы используется таблица сортамента из ГОСТ. Если необходимо подсчитать массу 1 погонного метра, то расчет производится по формуле:
P=((D-S)/40,5)*S, где
- P – масса одного погонного метра, в кг.
- D – наружный диаметр, в мм.
- S – толщина стенки изделия, в мм.
- 40,5 – коэффициент, зависящий от удельного веса.
Изделия могут применятся и в качестве строительных металлоконструкций. Для силового расчета таких конструкций необходимо определять момент инерции и радиус инерции. Значения этих величин можно также взять из таблиц ГОСТа или определить по формуле:
J=∏D³*S/8 и j=0.353D, где
- J – момент инерции, в см4,
- ∏ – число Пи, равное 3,14
- D – наружный диаметр, в см.
- S – толщина стенки изделия, в см.
- J – радиус инерции, см.
Еще одним параметром, характеризующим возможность применения трубы в строительных конструкциях, является круговой момент сопротивления. Обозначение Wx и Wy. У круглой трубы эти параметры одинаковы для осей OX и OY. Этот параметр также можно определить по формуле или взять по таблице.

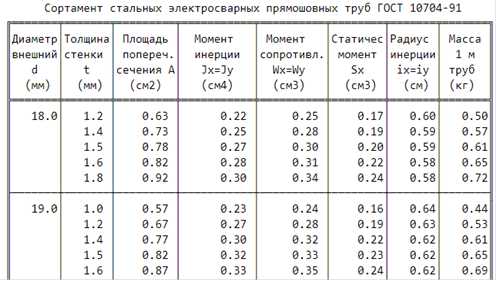

Выдержка из сортамента по ГОСТ 10704Виды труб по способу производства
Различают следующие способы производства трубопроводов: горячедеформированные, холоднодеформированные, электросварные. Размеры и предельные отклонения изделий, материалы изготовления регламентируются сортаментами на трубы стальные круглые, разные сортаменты для каждого способа производства:

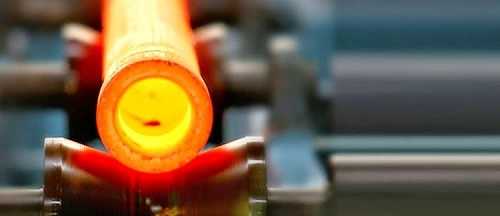

Трубы стальные бесшовные горячедеформированные ГОСТ 8732
Изготовление труб происходит в три этапа. В начале в нагретой до 900-1200 градусов круглой заготовке на специальных станках делают прошивку отверстия, в результате получается гильза. Дальше гильзу раскатывают в черновую трубу, и последний этап, это калибрование, прокатка с окончательными размерами по толщине и диаметру.
Размеры получаемых изделий по этому способу производства могут быть: наружный диаметр 16-630 мм, толщина стенки 1,5-50 мм. Заготовки изделий разделяются на несколько групп, в зависимости от применяемого материала изготовления:
- А –механические свойства изделия нормируются.
- Б – химический состав регламентируется при изготовлении.
- В – одновременно регламентируются механические свойства и химический состав;
- Г – нормируется химический состав и проверяются механические свойства на опытных образцах;
- Д – регламентируется значение испытательного давления при проверке.
Трубы стальные бесшовные холодно деформированные по ГОСТ 8734
Для прокатки используют круглые стальные заготовки. Заготовка нагревается в специальных печах до температуры начала кристаллизации для получения необходимой пластичности. Затем прошивается и попадает в прокатный стан, где с помощью вальцов формируются черновые размеры изделия. Последняя операция, это калибровка и нарезка определенной длины.
В отличие от горячедеформированной трубы, холоднодеформированная во время калибровки получает дополнительную термообработку, что делает такие изделия устойчивыми и долговечными.
Холоднодеформированные изделия делятся на следующие категории, где главным критерием является отношение диаметра D к размеру стенки S:
- Особотонкостенные, при отношении D/S больше 40. Если размер D=20 мм и меньше, размер S=0,5 мм и меньше.
- Тонкостенные, при отношении D/S от 12,5 и меньше 40. Кроме того трубы при D=20 мм. и меньше, при S=1,5 мм, и меньше.
- Толстостенные, при отношении D/S от 6 до 12,5.
- Особотолстостенные при отношении D/S меньше 6.
Тонкостенные и особотонкостенные трубы применяются в различных гидравлических системах, автомобильных моторах, промышленных холодильных установках, а также в медицинской и пищевой отрасли. Основное применение толстостенных труб – это нефтяная и газовая промышленность.

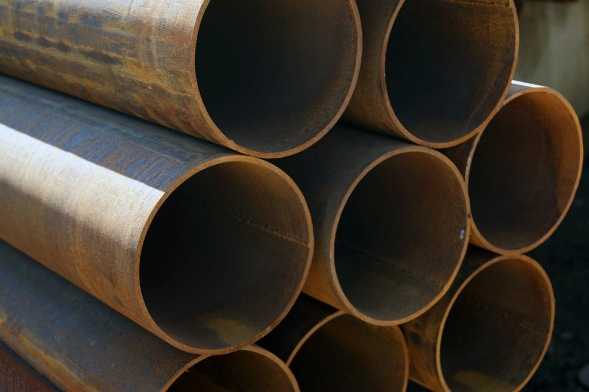

Тонкостенные холоднокатаные изделияТрубы стальные электросварные по ГОСТ 10704

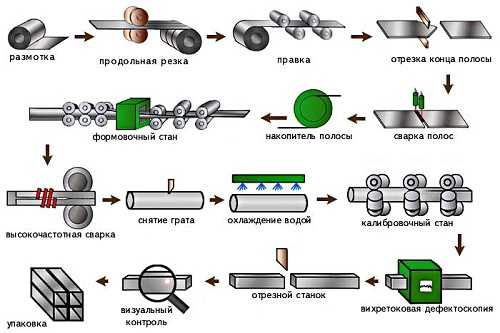

Технология изготовления включает в себя несколько этапов, которые объединены в один непрерывный процесс:
- Резка листовой заготовки. Она выполняется на высокоточных станках и позволяет получать заготовки одинаковых размеров.
- Для получения бесконечной ленты полоски свариваются между собой, предварительно пропущенные через систему валиков для устранения дефектов поверхности.
- Полученную заготовку пропускают через систему горизонтальных и вертикальных вальцов, с помощью которых формируется изделие.
- Сварка кромок производится с помощью высокочастотной сварки. Кромки заготовки нагреваются индуктором до температуры плавления, а потом сдавливаются обжимными роликами. Другой способ, когда кромки нагреваются с помощью высокочастотного генератора, ток подается на кромки с помощью контактов.
Высокочастотная сварка
- Калибровка и снятие грата. Заготовку охлаждают, а потом пропускают через калибровочные валики, для устранения овальности и обеспечения необходимых размеров.
- Резка изделия. Заготовки разрезаются в необходимый размер.
- Контроль качества изготовляемых изделий производят тремя способами: контроль сварного шва, испытание с помощью повышенного давления воды и сплющивание. Для контроля сварного шва, в основном применяют ультразвуковой способ. Дефектоскоп расположен непосредственно на линии после сварочной операции. Контролю подвергаются 100% изделий. Гидроиспытанию подвергаются 15% изделий из партии. А проверку на сплющивание проходят два изделия из партии.
Электросварные трубопроводы широко применяются при прокладке инженерных сетей, которые выдерживают большие нагрузки и давления. Изделия диаметром 1200 мм. используют при монтаже почти всех магистральных газопроводов и нефтепроводов.
Материалы, используемые при изготовлении
Материалы, которые используются при изготовлении горячедеформированных труб, указаны в ГОСТ 8731, а для холодно деформированных в ГОСТ 8733. При изготовлении таких изделий применяются заготовки из обычной углеродистой стали по ГОСТ 380, качественной углеродистой конструкционной стали по ГОСТ 1050, и конструкционной легированной стали по ГОСТ 4543. При изготовлении электросварных труб все технические условия по материалам изделий указаны в ГОСТ 10705.
В промышленности широко используются бесшовные трубы, изготовленные из нержавеющей стали. Их применяют в приборостроении, при изготовлении автомобилей, в химической промышленности и многих других сферах производства.

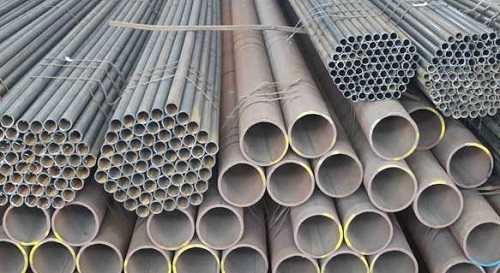

Нержавеющие с матовой поверхностьюВесь сортамент, а также технические условия нержавеющих труб круглого сечения, установлен в ГОСТ 9941. По способу производства они изготовляются холоднодеформированным или горячедеформированным способом, следующих размеров:
- при наружном D 16-53 мм, толщина стенки S 2-5 мм;
- если D 53-73 мм, то S от 4,5 до 10 мм;
- диаметр D 84-80 мм, стенка S от 11 до 15 мм;
- для диаметров D 140-219 мм, S от 28 до 32 мм.
Для защиты нержавеющих труб от коррозии, в ее составе содержится хром, который делают устойчивым к воздействию агрессивных химических веществ. Поверхность получаемых готовых изделий может быть матовой или зеркальной, в зависимости от способа изготовления трубопроводов.
Потери напора жидкости при движении в круглых трубах
При транспортировке жидкостей в трубопроводах возникают потери напора, которые зависят от следующих факторов:
- шероховатости внутренних поверхностей трубы,
- потери при прохождении сужений сечения в кранах, переходниках и прочей арматуры,
- потери при резких под 90 градусов поворотах трубопровода,
- кроме того, потери напора зависят от вязкости жидкости.
Различают два режима потока жидкости: ламинарный и турбулентный. Ламинарный это когда движение жидкости в трубопроводах происходит без перемешивания частиц. При турбулентном происходит обильное перемешивание и вращательное движение частиц жидкости. Переход потока из ламинарного в турбулентный происходит, когда число Рейнольдса Re>2300.
Ламинарный и турбулентный потокиЧисло Рейнольдса зависит от скорости движения потока, внутреннего диаметра и вязкости жидкости и характеризует режим движения жидкости. При расчетах параметров трубопроводах необходимо, чтобы расчетное число Рейнольдса было Re<2300. При этом меньше потери и затраты мощности насосов на движение жидкости.
Раструбное соединение
Для состыковки канализационных и водопроводных линий применяют раструбное соединение. Для этого на концах труб делают специальное расширение, куда вставляется другой конец. Герметичность соединения обеспечивается различными способами:
- Заделка цементом. Этот способ применяется при стыковке канализационных систем. Вначале зазор уплотняют с помощью пакли, а потом заливают цементный раствор.
Изделия с раструбом
- Герметичность с помощью резинового уплотнительного кольца. Перед сборкой кольцо обязательно надо смазать глицерином или мыльным раствором.
- Клеевое соединение. Концы обрабатывают шкуркой для придания шероховатости. Затем намазывают клеевым раствором внутри раструба и конец трубы. Оба изделия плотно прижимают и удерживают до затвердения клея.
- Соединение при помощи сварки.
Состыковка раструбная обеспечивает надежное соединение, однако в некоторых случаях устанавливают так называемый доуплотнитель, особенно для чугунных канализационных систем.
znatoktepla.ru
Сортамент круглых труб стальных
В статье мы рассмотрим основные виды производящихся сейчас стальных труб, регламентирующие производство нормативные документы и узнаем, какой могут иметь сортамент стальные трубы разных видов.
Способы производства
По способу изготовления различают трубы:
- Электросварные с прямым швом;
- Электросварные со спиральным швом;
- Бесшовные горячедеформированные;
- Бесшовные холоднодеформированные.
Электросварные прямошовные
Эти стальные трубы сортамент имеют согласно ГОСТ 10704-91: внешний диаметр трубы от 10 до 1420 миллиметров при толщине стенки от 1 до 32 мм .
Помимо размеров, стандарт регламентирует предельно допустимые отклонения:
Допускается превышение размера мерной трубы:
Кроме размеров, стандарт устанавливает степень овальности трубы и равномерность толщины ее стенок.
Электросварные со спиральным швом
Сортамент стальных круглых труб со спиральным швом указан среди прочих требований в стандарте 8696-74 .
Полный список возможных размеров выглядит так:
Наружный диаметр в мм | |||||||||||||||||||||||
3,5 | 4,0 | 5,0 | 6,0 | 7,0 | 8,0 | 9,0 | 10,0 | 11,0 | 12,0 | 13,0 | 14,0 | ||||||||||||
159 | 13,62 | 15,52 | — | — | — | — | — | — | — | — | |||||||||||||
219 | — | 21,53 | 26,79 | — | — | — | — | — | — | — | — | — | |||||||||||
273 | — | 26,94 | 33,55 | — | — | — | — | — | — | — | — | — | |||||||||||
325 | — | 32,15 | 40,05 | 47,91 | — | — | — | — | — | — | — | — | |||||||||||
377 | — | 37,35 | 46,56 | 55,72 | — | — | — | — | — | — | — | — | |||||||||||
426 | — | 42,25 | 52,69 | 63,05 | 73,41 | 83,70 | — | — | — | — | — | — | |||||||||||
480 | — | 47,66 | 59,45 | 71,18 | 82,87 | 94,51 | — | — | — | — | — | ||||||||||||
530 | — | 52,66 | 65,70 | 78,69 | 91,63 | 104,5 | 117,4 | — | — | — | — | — | |||||||||||
630 | — | — | 78,22 | 93,71 | 109,1 | 124,5 | 139,9 | 155,2 | — | — | — | — | |||||||||||
720 | — | — | 89,48 | 107,2 | 124,9 | 142,6 | 160,2 | 177,7 | 195,2 | 212,6 | — | — | |||||||||||
820 | — | — | 102,0 | 122,3 | 142,4 | 162,6 | 182,7 | 202,7 | 122,7 | 242,7 | — | — | |||||||||||
920 | — | — | — | — | — | 182,6 | 205,2 | 227,8 | 250,3 | 272,7 | — | — | |||||||||||
1020 | — | -. | — | 152,3 | 177,5 | 202,6 | 227,7 | 252,8 | 277,8 | 302,8 | — | — | |||||||||||
1220 | — | — | — |
mirhat.ru
Сортамент труб круглого сечения. Сортамент труб стальных: все формы, все размеры
Тема этой статьи — какие трубы можно купить и где их использовать. Сразу уточним: мы не станем затрагивать декоративные конструкции и мебельные каркасы.
Нас интересуют водо- и газопроводы, а раз так — связанный с ними сортамент труб круглых.
Из чего сейчас делают магистрали, водопроводы и системы газоснабжения? Рассмотрим наиболее популярные материалы.
Не будем покушаться на глобальное исследование: мы не затронем экзотику вроде меди, нержавейки или чугуна.
- Сталь черная . Ее применение осмыслено лишь в газопроводах. Причина одна: коррозия;
- Сталь оцинкованная . Прекрасный и прочный материал, защищенный от ржавчины цинковым покрытием. В недостатки можно записать разве что сравнительно трудоемкий монтаж сваркой или резьбовыми соединениями;
- Металлополимерные трубы . Области их применения — системы водоснабжения, горячего и холодного.
Ограничение по рабочей температуре не даст применить металлополимерные трубы для изготовления теплотрассы, а способ сборки соединений накладывает отпечаток на максимальный диаметр. Раз так — в магистралях ХВС металлопластик тоже не увидеть; - Полиэтилен . Только холодная вода и газ; зато любой размер. большого диаметра успешно применяются для магистралей водоснабжения в многих странах несколько десятилетий;
- Полипропилен . Он успешно применяется во всех внутридомовых водопроводах и на горячей, и на холодной воде. Используют его и для магистралей ХВС; а вот на теплотрассы путь заказан. Опять-таки лимит по температуре.
В этом порядке и двинемся вперед.
Стальные трубы
Достоинства и недостатки
Оцинковка этой проблемы лишена.
Совет: при монтаже водопровода из оцинковки не забудьте защитить резьбы краской. Цинковое покрытие имеет небольшую толщину, и во впадинах резьбы обнажается подверженная коррозии сталь.
А вот оцинковка — дело другое
Однако и те, и другие трубы достаточно тяжело монтируются — на или сваркой. Кроме того, электропроводность материала тоже стоит записать в недостатки: число поражений током через водопровод весьма велико.
Стандарты и размеры
Водогазопроводная, или проще — труба ВГП сортамент имеет такой, какой предписан стандартами. Обратимся к нормативным документам: перед нами ГОСТ 3262-75.
Условный проход | Наружный диаметр | Толщина стенки труб | Масса 1 м труб, кг | ||||
обыкновенных | усиленных | обыкновенных | усиленных | ||||
