Уголок металлический — размеры, ГОСТ, сортамент, вес

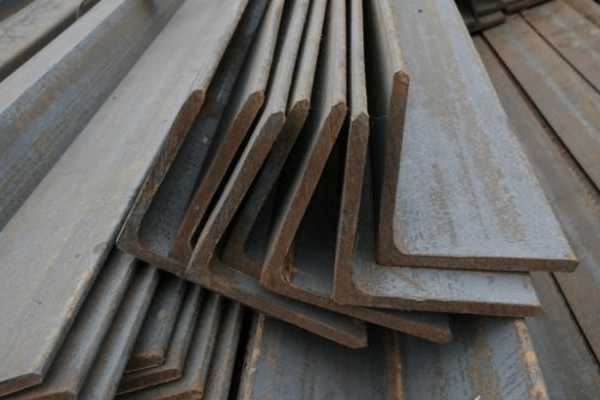

Уголком называют фасонный металлопрокат, имеющий сечение Г-образной формы. Металлический уголок выпускается в широком сортаменте и используется практически во всех отраслях народного хозяйства. По форме выделяют два типа этой продукции: равнополочную, наиболее распространенную, и неравнополочную, мало представленную на рынке. Стальной уголок производят двумя способами: горячей прокаткой и гибкой из холодно- или горячекатаного листа.

Сортамент горячекатаного уголка

Высокая прочность этой продукции обеспечивает ее применение для создания конструкций, работающих под воздействием серьезных нагрузок. Сортамент равнополочного горячекатаного уголка регламентируется ГОСТом 8509-93. Стандартом предусмотрены два класса точности прокатки:

  • А – повышенной;
  • В – обыкновенной.

В производстве углового проката используется углеродистая сталь обыкновенного качества и качественная конструкционная. Для изготовления ответственных конструкций и элементов машин и механизмов используют уголок из низколегированных сталей типа 09Г2С, 10ХСНД. Такая продукция может эксплуатироваться в широком диапазоне температур (-70…+450°C), поэтому востребована в регионах с суровым климатом.

Таблица размеров и массы наиболее распространенного сортамента стального равнополочного уголка по ГОСТу 8509-93

Ширина полки, мм Толщина полки, мм Масса 1 метра, кг Ширина полки, мм Толщина полки, мм Масса 1 метра, кг
20 3 0,89 63 4 3,9
4 1,15 5 4,81
25 3 1,12 6 5,72
4 1,46 70 5 5,38
30 3 1,36 6 6,39
4 1,78 7 7,39
35 3 1,6 75 5 5,8
4 2,1 6 6,89
5 2,58 7 7,96
40 3 1,85 8 9,02
4 2,42 80 6 7,36
5 2,98 7 8,51
45 3 2,08 8
9,65
4 2,73 90 7 9,64
5 3,37 8 10,93
50 3 2,32 9 12,2
4 3,05 100 7 10,79
5 3,77 8 12,25
6 4,47 10 15,1



Основные характеристики равнополочного гнутого металлического уголка

Эта металлопродукция производится на профилегибочных станах из листовых горяче- или холоднокатаных заготовок без нагрева. Имеет меньшие прочностные характеристики, по сравнению с горячекатаными изделиями, и меньший вес (для малых партий эта разница незначительна). Внешнее отличие – наружные скругленные уголки, у горячекатаного уголка – четкие, прямые.

Сортамент углового равнополочного гнутого профиля регламентируется ГОСТом 19771-93. По точности профилирования различают три класса: А – высокой точности, Б – повышенной, В – обычной.

Основные области применения равнополочного горячекатаного и гнутого уголка: производство строительных конструкций, изготовление ограждений, навесов, ворот, калиток, элементов машин и механизмов, в мебельной промышленности, для реализации архитектурных и дизайнерских проектов.

Вес металлического уголка — формулы и таблица

Вес 1 м погонного равнополочного и неравнополочного уголка можно определить по таблице или по упрощенной формуле:

M = (A+B)*t*ρ, в которой

M – масса 1 м погонного, кг;

A – ширина полки, м;

B – ширина второй полки, м, для равнополочных изделий A=B;

t – толщина полки, м;

ρ – усредненная плотность стали, равная 7850 кг/м3.

Еще один вариант определения веса уголка – онлайн-калькулятор, который при введении данных показывает табличное значение массы металлоизделия. Если табличное значение отсутствует, калькулятор просчитывает массу по упрощенной формуле.

Таблица массы уголка горячекатаного равнополочного и неравнополочного

Ширина полок уголка и их толщина, мм Длина отрезка, м Масса 1 м, кг Масса отрезка, кг
25х25х3 6 1,12 6,72
25х25х4 6 1,46 8,76
32х32х3 6 1,46 8,76
32х32х4 6 1,93 11,58
35х35х4 6 2,1 12,6
40х40х4 6 2,42 14,52
50х50х5 6 3,77 22,62
50х50х5 11,7 3,77 44,1
63х63х5 6 4,81 28,86
63х63х6 6 5,72 34,32
63х40х5 6 3,91 23,46
70х70х5
6
5,38 32,28
75х75х5 6 5,8 34,8
75х75х6 6 6,39 38,34
75х75х8 6 9,02 54,12
75х50х6 6 5,69 34,14
80х80х6 6 7,36 44,16
90х90х6 12 8,33 99,96
90х90х7 12 9,64
115,68
90х90х8 12 10,93 131,16
100х100х7

12

10,79 129,48
100х100х8 12 12,25 147,0
100х100х10 12 15,1 181,2
100х63х6 6 7,53 45,18
100х63х8 6 9,87 59,22
125х125х8 12 15,6 187,2
125х125х9 12 17,3 207,6
125х125х10 12 19,1 229,2
125х90х8 12 13,5 162,0
140х140х9 12 19,41 232,92
140х140х10 12 21,45 257,04
160х160х10 12 24,67 296,04
200х200х12 12 36,97 443,64

treydmetall.ru

особенности изготовления, габариты и материалы, области применения

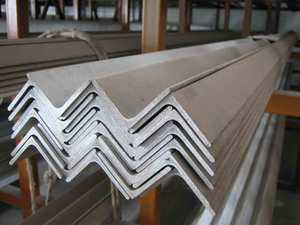

Фасонный металлопрокат в виде профиля, похожего на букву Г, получил название «равнополочный уголок». Сегодня он остаётся наиболее популярным и востребованным в самых разных отраслях промышленности. Сложно представить сборку любого каркаса без такой детали. Равнополочный уголок применяется во время ремонта, строительства и многих других операций.

Виды стального материала

Существует довольно большое количество параметров, по которым определяется вид уголка. Среди них самыми важными считаются технологический процесс изготовления, а также предназначение уголка. Металлопрокат бывает:

  • Горячекатаный.
  • Гнутый.
  • Равнополочный.
  • Неравнополочный.

Производство равнополочного металлопроката

Чтобы изготовить стальной равнополочный уголок горячекатаным способом, используется специальная методика. Сначала металлическая заготовка проходит сквозь мощные вращающиеся валы, при помощи которых формируются определённые габариты детали. На втором этапе деталь под большим давлением передаётся на прокатный стан.

Готовая продукция не должна иметь скручивания вдоль всей оси. Допускается коэффициент кривизны менее 0,4% на всю длину проката. Предельные отклонения относительно длины детали не должны быть выше 0,75%.

Изготовление равнополочного уголка с применением горячекатаной технологии выполняется по ГОСТу 8509−93. Чтобы получить такой стальной металлопрокат, используют квадратные заготовки. Получается изделие, у которого полки имеют одинаковую ширину.

Показатель точности или отклонения от нормальных размеров делят прокат на несколько типов:

  • Высокая точность — «А».
  • Обычная точность — «В».

Для производства различных технологических операций пользуются уголком с обычной (нормальной) точностью.

Чтобы создать сложную конструкцию, которая будет испытывать большие нагрузки, устанавливают металлопрокат высокой точности. Он отличается улучшенными прочностными показателями.

Допустимые отклонения от стандарта

Если ширина полки детали меньше 45 мм, разрешается погрешность, равная 1 мм. Если ширина достигает 90 мм, допускается 1,5 мм. Когда этот размер равен 150 мм, разрешается допуск в 2 мм. Для стального равнополочного уголка, когда ширина приближается к 250 мм, допускается погрешность не более 3 мм.

Допускается кривизна изделия высокой точности в пределах 0,2%. Обыкновенный допуск может иметь погрешность 0,4%.

Классификация по длине заготовки

Существует несколько видов такого проката — он подразделяется на группы относительно своей длины:

  • Мерный.
  • Немерный.

Стандартная длина обычного мерного уголка находится в диапазоне 4−12 метров. В таких партиях иногда встречаются и немерные профили. Они не превышают 5% веса всей партии.

В отличие от мерного проката, минимальная длина немерных уголков достигает 3 метров, а максимальная — 12 метров. Эти размеры могут изменяться только в случае индивидуального заказа. Допускается погрешность, не превышающая 70 мм.

Материал для изделия

Для изготовления таких изделий применяются несколько видов стали. В большинстве случаев используется низколегированная сталь:

  • 17Г1С;
  • 10ХСНД;
  • 09Г2С;
  • 15ХСНД.

Использование таких сталей соответствует действующему ГОСТу 19281−89.

При установке уголка в конструкциях, где требуется повышенная прочность, а также высокие антикоррозийные показатели, оптимальным материалом считается сталь:

Эти изделия имеют небольшой вес и рассчитаны на длительную эксплуатацию.

Области применения деталей

В настоящее время металлический уголок используется во многих промышленных отраслях. Он стал незаменим при строительстве всевозможных бетонных конструкций, установке металлических каркасов. Невозможно построить без уголка сложные мосты, навесы и многое другое.

Изделия стали широко применяться в архитектуре для декорирования различных объектов:

  • Лестниц.
  • Беседок.
  • Заборов.
  • Ворот.
  • Дверей.

Мебельная промышленность не может обойтись без такого металлопроката. Из него делаются мебельные каркасы, выполняется отделка, изготавливается фурнитура. Перед тем как изделие отправляется на рынок, оно проходит сертификацию. Полученный сертификат является подтверждением качества товара, а также его точности. Срок действия такого документа не превышает трёх лет. Для продления сертификата компания-изготовитель заново проходит аттестацию в специальном центре сертификации.

Каждый производитель обязан получить такой сертификат. Процедура получения регулируется действующим законодательством. Производитель подаёт заявление с приложением технических условий детали. Документ выдаётся только после предъявления учредительных документов фирмы-изготовителя.

Если стальной равнополочный уголок сделан в соответствии с технологическими требованиями, он будет отличаться высокими характеристиками, а также длительной эксплуатацией в самых тяжёлых условиях.

tokar.guru

Размеры 150 уголка (типоразмеры согласно ГОСТ и ДСТУ)

Размеры 150 уголка по ГОСТ 8509-93 (равнополочного):

150 х 150 х 10 (мм):

— радиус внутреннего закругления: 14 (мм);
— радиус внешнего закругления: 4.6 (мм);
— масса погонного метра проката: 23.02 (кг);
— метров в тонне проката: 43.43 (м);
— сортамент: ГОСТ 8509-93 либо ДСТУ 2251-93.

150 х 150 х 12 (мм):

— масса погонного метра проката: 27.39 (кг);
— метров в тонне проката: 36.51 (м).

150 х 150 х 15 (мм):

— масса погонного метра проката: 33.82 (кг);
— метров в тонне проката: 29.57 (м).

150 х 150 х 18 (мм):

— масса погонного метра проката: 40.11 (кг);
— метров в тонне проката: 24.93 (м).

Размеры 150 уголка ДСТУ ISO 657.2-2001 (неравнополочного):

150 х 75 х 9 (мм):

— радиус внутреннего закругления: 12 (мм);
— вес одного метра: 15.38 (кг);
— количество метров в тонне: 65.01 (м);
— сортамент: ДСТУ ISO 657.2-2001.

150 х 75 х 10 (мм):

— радиус внутреннего закругления: 12 (мм);
— вес одного метра: 17.00 (кг);
— количество метров в тонне: 58.83 (м).

150 х 75 х 12 (мм):

— радиус внутреннего закругления: 12 (мм);
— вес одного метра: 20.19 (кг);
— количество метров в тонне: 49.54 (м).

150 х 75 х 15 (мм):

— радиус внутреннего закругления: 12 (мм);
— вес одного метра: 24.85 (кг);
— количество метров в тонне: 40.24 (м).

150 х 90 х 10 (мм):

— радиус внутреннего закругления: 12 (мм);
— вес одного метра: 18.18 (кг);
— количество метров в тонне: 55.02 (м).

150 х 90 х 12 (мм):

— радиус внутреннего закругления: 12 (мм);
— вес одного метра: 21.60 (кг);
— количество метров в тонне: 46.30 (м).

150 х 90 х 15 (мм):

— радиус внутреннего закругления: 12 (мм);
— вес одного метра: 26.62 (кг);
— количество метров в тонне: 37.57 (м).

Размеры 152 уголка ГОСТ 19772-93 (неравнополочного гнутого):

152 х 100 х 5.5 (мм):

— радиус внутреннего закругления не более: 12 (мм);
— масса погонного метра проката: 10.37 (кг);
— метров в тонне проката: 96.44 (м);
— сортамент: ДСТУ 2255-93 либо ГОСТ 19772-93.

razmery.info

Сортамент уголков в виде таблиц

Вашему вниманию представлен сортамент равнополочных и неравнополочных уголков, выполненных по ГОСТ 8509-93 и ГОСТ 8510-86 соответственно. Все параметры уголков: размеры и геометрические характеристики, сгруппированы в интерактивные таблицы, которые позволяют фильтровать и группировать данные в сортаменте.

Особенность данного сортамента уголков

Группировка данных

По умолчанию, в каждой таблице показана информация по 15 уголкам, для удобства просмотра. Для перехода между группой профилей, в правой нижней части таблицы есть переключатели.

Адаптивность таблиц

Данные таблицы адаптивны и удобно открываются на любом типе устройства — подстраиваются под размеры вашего экрана. При просмотре сортамента со смартфона или планшета, предусмотрена горизонтальная прокрутка содержимого таблиц.

Фильтрация параметров

Функция фильтрации позволяет выделить нужную строчку в таблице. Для этого, достаточно в поиск (в правом верхнем углу) вбить уникальный параметр какого-либо уголка (можно использовать момент инерции или момент сопротивления), после чего таблица выдаст вам одну-единственную, нужную строчку. После чего вы можете с комфортом фиксировать себе нужные данные из сортамента и не отвлекаться на другие параметры.

Уголки стальные горячекатаные равнополочные по ГОСТ 8509-93

Уголки стальные горячекатаные неравнополочные по ГОСТ 8510-86
