Стандартный патрон для лампочки – Стандарты присоединительных размеров — цоколей и патронов электроламп. Винтовые. Байонеты ( = патроны Свана, bayonet ). Галогеновые лампы мини-, трубки и направленного света. Флюоресцентные (люминисцентные) трубки. Лампы дневного света.

Содержание

конструкция, виды, способы подключения и крепления

Патрон для лампочки — промежуточный элемент, используемый для удобного и надежного соединения электропроводки и лампы. Нередко к нему крепят различные декоративные элементы современных люстр и светильников.

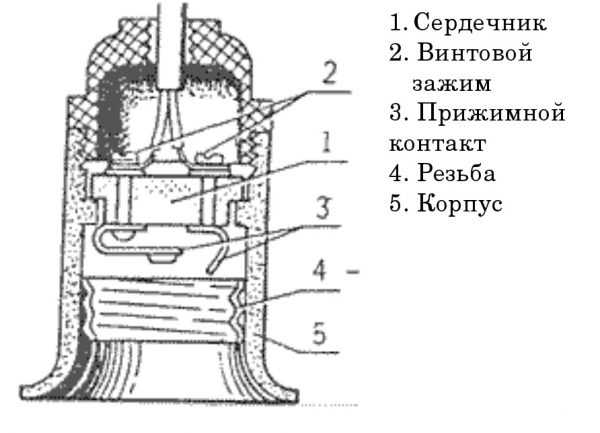

Устройство

Конструкция электрических патронов зависит от серийного ряда. Наиболее распространены изделия модели E-серии с резьбой Эдисона. Есть три основных элемента — наружный корпус в форме цилиндра, куда крепятся металлическая гильза с резьбой Эдисона, донышко и керамический вкладыш.

Латунные контакты и специальные планки используются для передачи электрического тока от кабеля к цоколю лампы. Чтобы повысить безопасность при эксплуатации, на центральный контакт цоколя подают фазу, что уменьшает вероятность соприкосновения с фазой.

Патроны G-серии характеризуются тем же принципом работы, но имеют более простую конструкцию и используют иной метод передачи тока на цоколь.

Маркировка

В соответствии с ГОСТ изделия с резьбой Эдисона делятся на три основные типа — E14, E27 и E40. Первые называются «миньонами» и используются в СВЧ-печах, морозильных камерах, вторые — в светильниках, последние — при организации уличного освещения. Принцип действия везде одинаков, а отличия связаны с дизайном и габаритами.

На корпусе патронов имеется маркировка. При расшифровке можно узнать характеристики изделия. E14 устанавливают в приборах с током потребления не более 2 А и мощностью до 440 Вт, E27 – до 4 А (880 Вт), E40 — до 16 А (3500 Вт). Каждая модель рассчитана на переменный ток напряжением 250 В.

Разновидности по способу установки

Фактически способ установки — то, как именно изделие крепится к лампе в светильнике или другом электрическом оборудовании. Если несколько лет назад альтернативы резьбовому соединению не было, то сейчас используются патроны штырькового типа. Последние подразумевают крепление с помощью штырьков, расположенных на цоколе.

Резьбовое соединение — классическая схема с закручиванием лампочки. Фаза с него на лампочку передается тогда, когда последняя полностью закручена и обеспечено соприкосновение гильзы цоколя с контактами патрона.

Есть третий вариант — комбинированные приборы с цоколем GU10, используемые в современных люстрах. Сначала лампочка вставляется в патрон, затем закручивается в замке до упора. Элементы с поворотно-резьбовым соединением характеризуются сложностью конструкции, но незаменимы там, где осветительные приборы подвергаются периодическим/постоянным механическим воздействиям, включая вибрации.

Разновидности по типу цоколя

Выбор цоколя зависит от используемых лампочек:

  1. Практически для всех экономок, люминесцентных и обычных ламп применяют тип E27 с традиционным резьбовым соединением. Патрон подходит для светодиодных приборов бытового пользования и ряда галогенок.
  2. Небольшие лампочки могут эксплуатироваться с патронами типа E14 (миньонами). Число в маркировке указывает на диаметр — в данном случае 14 мм.

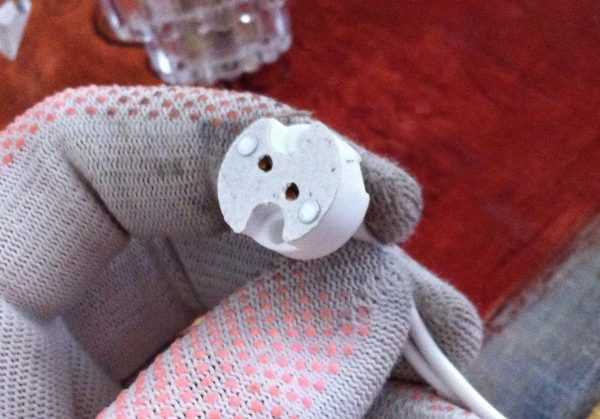

  3. G-патроны — изделия, использующие штырьковое крепление. Подходят для экономок и галогенок с такой же конструкцией.

Как подключить патрон для лампочки

Подключение патрона осветительных приборов к электропроводке дома осуществляется одним из двух методов — разъемным или неразъемным. В первом случае (способ называется «винтовым») крепление осуществляется при помощи винта с резьбой либо специальной клеммы.

Неразъемное крепление связано с самодельной пайкой или запрессовкой на заводе-изготовителе изделия. Последняя процедура актуальна для элементов серий G4-G10. Из них заранее выводятся два изолированных кабеля, длина которых не превышает 100 мм. К электрической проводке элементы крепятся при помощи клеммной колодки.

Обыкновенный электрический

Для начала нужно разобраться с процедурой сборки обычного электрического патрона. Изготавливается керамический вкладыш, к которому прижимается пластинка из латуни, используемая в качестве основного контакта. На другой стороне вкладыша находится стальная пластина — к ней прикручивают винт, обеспечивающий надежное крепление пластины на вкладыше. Тот же винт выполняет и другую функцию — через него поступает ток на основной контакт.

При закручивании винта применяйте большое усилие, что связано с его участием в передаче электрического тока от кабеля к лампочке. Та же последовательность действий используется для крепления второй латунной пластины, после основной контакт подгибается так, чтобы находиться на уровне с боковыми.

Далее сформируйте колечки на проводниках, проденьте их через донышко и закрепите на стальные пластины. В случае применения патрона в электрической цепи со стационарным выключателем провод, передающий фазу, следует соединить с центральным контактом. Для проверки надежности соприкосновения нужно установить лампочку в цоколь и убедиться в том, что при упоре в боковые контакты основной прогибается на величину не менее 2 мм. В случае меньшего прогиба основной контакт отгибается вверх.

К данной конструкции крепится цилиндрический корпус, затем патрон можно использовать. Подбирайте лампочки, сопоставив маркировку на обоих изделиях.

Патрон с клеммами

При подключении электрической проводки к современным патронам задействуют винтовые зажимы на клеммных колодках. Подход существенно ускоряет процесс подключения и монтажа электротехнического устройства.

Корпус изготавливается из пластмассы, монолитный. При помощи специальной заклепки к корпусу крепятся провода, питающие цоколь.

Обратите внимание! Основной недостаток изделия с клеммами — невозможность ремонта, поэтому при выходе из строя нужно целиком поменять патрон на новый. Среди типоразмеров наиболее популярны модельные ряды E14 и E27, используемые и в обычных электрических изделиях.

Безвинтовой электрический

Наиболее современная конструкция подразумевает наличие специальных отверстий на корпусе патрона — обычно четыре (сгруппированы попарно). Сквозь отверстия протягиваются провода, фиксируемые латунными контактами с помощью пружинного механизма. Попарное соединение контактов упрощает параллельное подключение лампочек в люстрах или светильниках. Электрический ток подается на первый патрон, а последующие подключаются к нему при помощи перемычек.

Важно! Таким способом можно соединить множество экономок, потребляющих минимум электроэнергии.

Изделия характеризуются простым и быстрым подключением — зачистите конец провода и вставьте в правильное отверстие на корпусе патрона с зажимным креплением.

Многие люстры и осветительные приборы используют многожильные тонкие провода. Обеспечить их надежное крепление в корпусе безвинтового патрона нереально. Выбирайте люстры с обслуживаемыми концами проводов либо самостоятельно напаивайте на многожильный кабель сплав, чтобы провод стал одножильным. Луженные концы проще вставить в контакт безвинтового изделия.

Если не умеете пользоваться паяльником, есть иной способ. Прежде чем вставлять в отверстие зачищенный конец кабеля, поместите туда металлический стержень, диаметр которого превышает диаметр самого провода. Подойдут гвоздь, отвертка. Отодвиньте пружинный контакт и без проблем вставьте многожильный провод в отверстие. Удалите гвоздь (стержень), чтобы контакт зажал жилы провода. Тот же способ используется для демонтажа. Слегка потяните за кабель, чтобы проверить надежность соединения.

Как подключить розетку к электрическому патрону

На первый взгляд подключение розетки к электрическому патрону — процесс совершенно бессмысленный. Представьте, если срочно понадобилась розетка рядом с зеркалом в ванной комнате, а распределительная коробка расположена слишком далеко. В ванной комнате обязательно имеется осветительный прибор с патроном, к которому параллельно подсоединяют два кабеля, необходимых для эксплуатации розетки.

Но есть один нюанс: розетка обесточивается всякий раз, когда выключается свет в ванной комнате, что нельзя назвать недостатком. Подобная взаимосвязь повышает электрическую безопасность — в случае утечки воды и попадания влаги на розетку исключается короткое замыкание. Для большей безопасности выберите герметичные розетки, предназначенные для комнат с высоким уровнем влажности.

Способы крепления

В большинстве случаев патрон к осветительному прибору присоединяется через дно. В донышке есть отверстие, предназначенное для ввода электрического кабеля. Серия E27 выпускается с резьбой M16, M10 или M13, а E14 — M10.

За токоподводящие провода

Прямое соединение патрона с проводами недопустимо! Прежде нужно обеспечить надежное крепление изделия в осветительном приборе (светильнике или люстре), для чего на донышко устанавливают пластиковую втулку с отверстием по центру, необходимым для кабеля. К втулке монтируется пластиковый винт для дальнейшей фиксации.

Подключите патрон, зажмите провода с помощью пластикового винта. Втулка предназначается для монтажа декоративных деталей, а винт обеспечивает надежную фиксацию плафона и подвески прибора.

На трубке

Патрон крепится при помощи металлической трубки, что позволяет подвешивать тяжелые плафоны к потолку. Трубка оснащается дополнительными гайками, с помощью которых устанавливают арматуру для люстры, включая колпаки. Вся нагрузка падает на металлическую трубку, а провода, необходимые для подключения питания, протягиваются прямо через нее.

Патроны с резьбой на наружной поверхности корпуса могут украшаться абажурными кольцами, другими элементами декора.

Втулкой

Трубчатые втулки используются для крепления патронов в настольных лампах, настенных бра. Изготавливаются изделия из листовых материалов. Достаточно проделать отверстие, через которое следует прикрепить патрон, используя втулку.

Пластмассовые втулки из-за нагрева лампочки могут деформироваться, из-за чего патрон начинает болтаться. Замените пластик на металл.

Крепежная резьба бывает разной, поскольку для патронов с цоколем E27 определенного стандарта нет. Для замены пластиковой втулки на металлическую используйте резисторы. Прежде чем ломать, разберите и сравните резьбу, чтобы зазря не испортить изделие.

С безвинтовыми контактными зажимами

Корпус и дно патрона, использующее безвинтовые зажимные контакты, соединены между собой с помощью двух защелок. К трубке с резьбой прикручивается дно изделия, после заводятся электрические провода. Корпус выполняется в форме цилиндра и крепится к донышку.

Элементы подлежат ремонту и обслуживанию. Воспользуйтесь отверткой и уберите защелки в стороны, чтобы не повредить кабель при демонтаже изделия.

Ремонт электрических патронов

Электрические патроны E и G серий отличаются между собой и по возможности технического обслуживания. Если первые ремонтируются, в большинстве случаев при поломке вторых требуется замена патрона в люстре.

Ремонт разборного электрического патрона Е27

Причиной частого перегорания лампочек, изменения яркости при эксплуатации осветительных приборов может быть поломка электрического патрона. На это указывают и посторонние звуки, слышимые при включении изделия.

Выкрутите лампочку из цоколя и осмотрите внутреннюю полость элемента. При обнаружении почерневших контактов их нужно не просто зачистить, но и разобраться в первопричине. Часто образованию почернения предшествует плохой контакт в точке соприкосновения патрона и электрических проводов.

Разберите патрон, осмотрите проводные соединения (слегка потяните за кабель, чтобы убедиться в надежной фиксации) и зачистите контактные пластины. В некоторых случаях для лучшего соприкосновения пластины нужно подогнуть в направлении цоколя лампочки.

Нередки случаи, когда при попытке выкрутить лампочку из патрона колба отклеивается от металлического цоколя и последний остается внутри. Если это произошло, разберите корпус и дно, чтобы вытащить цоколь лампочки. Другой вариант — возьмите в руки плоскогубцы с заизолированными ручками, попытайтесь ухватиться за край цоколя и проверните его против часовой стрелки. Действуйте осторожно, чтобы не повредить внутреннюю резьбу патрона.

Заключение

При выборе электрических патронов для осветительных приборов ориентируйтесь на надежное крепление лампочки и рассчитывайте уровень безопасности.

Изделие — важная часть вспомогательной фурнитуры светильников и люстр, элемент электрической цепи. Малейшие сбои могут привести к возникновению пожара или серьезным травмам. Избегайте покупок некачественных, дешевых изделий!

Патроны для лампочек: конструкция, виды, способы подключения и крепления

220.guru

Цоколь Эдисона — Википедия

Материал из Википедии — свободной энциклопедии

Патрон под цоколь E27 (27 mm)

Цо́коль Эдисона — резьбовая система быстрого соединения электрических источников света, разработанная Томасом Эдисоном и запатентованный в 1894 году. Обозначение Exx соответствует диаметру в миллиметрах, так, цоколь E27 имеет диаметр 27 мм.

В большинстве стран, которые используют для бытового электроснабжения напряжение 230—240 В, наиболее распространены цоколи E27 и E14 (E27 — стандартный цоколь советских и европейских лампочек 220 В).

В Северной Америке (США, Канада), где бытовое напряжение составляет обычно 110 В, стандартным является размер E26, также используются цоколи E12 для свечеобразных ламп типа «миньон» и E10 в некоторых электрических гирляндах. E17 также распространены, особенно в некоторых настольных лампах.

Также в лампах часто используют так называемый штыковой или байонетный разъём.

Цоколи больших размеров используются для мощных ламп уличного освещения.

Тип Диаметр, мм Наименование Код по IEC
E5 5 мм Микроцоколь (LES, Lilliput Edison Screw) IEC 60061-1 (7004-25)
E10 10 мм Миниатюрный цоколь (MES, Miniature Edison Screw) IEC 60061-1 (7004-22)
E12 12 мм Люстровый цоколь (CES, Candelabra Edison Screw) IEC 60061-1 (7004-28)
E14 14 мм Малый цоколь; цоколь ламп типа «миньон»[1] (SES, Small Edison Screw) IEC 60061-1 (7004-23)
E17 (110 В) 17 мм Средний цоколь (IES) IEC 60061-1 (7004-26)
E26 (110 В) 26 мм Стандартный (дюймовый) цоколь (ES или MES, [Medium] Edison Screw) для ламп 120 В IEC 60061-1 (7004-21A-2)
E27 27 мм Стандартный цоколь (ES) для ламп 230 В IEC 60061-1 (7004-21)
E40 40 мм Большой цоколь «Голиаф» (GES, Giant Edison Sc

ru.wikipedia.org

как не ошибиться с выбором лампы

При выборе лампочки необходимо обращать внимание на тип ее цоколя, иначе она может попросту не подойти к патрону светильника. Какими бывают цоколи лампочек и как разобраться в существующем многообразии цоколей разного типа.

Существую следующие типы цоколей:

1) Первая буква указывает на тип цоколя:

E – резьбовой цоколь (Эдисона)
G – штырьковый цоколь
R – цоколь с утопленным контактом
B – штифтовой цоколь (Байонет)
F– цоколь с одним штырьком
      a – цилиндрический штырёк
      b – рифленый штырёк
      c – штырёк специальной формы
S – софитный цоколь
K – цоколь с кабельными соединениями
H – цоколь для ксеноновых ламп
P – фокусирующий цоколь
T – телефонный цоколь
W – основание, в котором электрический контакт с патроном осуществляется непосредственно через токовые вводы, расположенные на стеклянном основании лампы.

2) Число в обозначении цоколя указывает диаметр соединительной части или расстояние между штырьками.

3) Строчные буквы на конце показывают количество контактных пластин, штырьков или гибких соединений (только для некоторых типов):
      s – один контакт
      d – два контакта
      t – три контакта
      q – четыре контакта
      p – пять контактов

4) Иногда к первой букве добавляется еще одна буква, уточняющаяя (для некоторых типов):
U – энергосберегающая лампочка;
V – цоколь с коническим концом;
A – автомобильная лампа.

Светодиодные лампы имеют стандартные цоколи, которые подходят к большинству применяемых в быту патронов.

Резьбовой цоколь Е (Эдисона):

Цоколь Е10 – это самый маленький из резьбовых цоколей. Каждый из нас в детстве наверняка вворачивал миниатюрные лампочки с этим цоколем в елочные гирлянды. А еще они применяются в карманных фонарях.

Цоколь Е14 – так называемые «миньоны» для миниатюрных классических ламп, чаще всего используемых в небольших светильниках, бра и люстрах. Современные светодиодные лампы также изготавливаются в таком цоколе, ими можно заменить любую стандартную лампу накаливанию, при этом произойдет существенная экономия электроэнергии. Их отличает наибольшее разнообразие типов: грушевидная, свечеобразная, каплевидная, шарообразная, зеркальная и др.

Цоколь Е27 – осветительные приборы с таким цоколем наиболее распространены, они подходят под стандартные патроны, которые установлены в каждом помещении. Светодиодные лампы с таким цоколем максимально напоминают стандартные и привычные нам лампы накаливания, они подойдут к любому светильнику с аналогичным патроном. Можно также приобрести лампы с цоколем Е26, который предназначен для напряжения в 110 В.

Цоколь Е40 – цоколь "голиаф". Используется в основном в уличных светильниках, и для освещения производственных помещений. При замене обычной лампы на светодиодную с аналогичным цоколем, вы сэкономите затраты на электроэнергию в 10 раз, и получите лампу с долгим сроком службы – более 10 лет.

Штыковой цоколь G:

Штырьковый цоколь G использовался ранее для установки трубчатых люминесцентных ламп. Здесь для соединения лампы и патрона используется штыревая система. Цифрой обозначается расстояние между контактами. Буквы U X Y Z указывают на модификацию конструкции. Такие цоколя не являются взаимозаменяемыми!

Цоколь G13 – В серии светодиодных ламп созданы трубки Т8 и Т10, которые идеально подходят для установки в патрон G13. На эти лампы легко заменить ранее использовавшиеся люминесцентные лампы. Помимо общего цоколя светодиодные трубки имеют схожий внешний вид с люминесцентными.

Цоколь G53 – Наиболее актуальной заменой галогенных ламп для освещения эксклюзивных бутиков является светодиодная лампа с цоколем G53, она обеспечивает яркий и приятный цвет, показывая товар в самом привлекательном свете.

Цоколь GU10 – имеет утолщения на концах контактов для поворотного соединения с патроном. Такой вид цоколя имеют стандартные потолочные светильники. В серии светодиодной продукции с таким цоколем можно приобрести лампы серии GL-BR.

Цоколь GU5,3 – наиболее часто встречается в галогеновых лампах накаливания MR16. Такой цоколь используется в ювелирных магазинах, для освещение витрин, подсветки для картин, акцентного освещения, в мебельных светильниках, в подвесных и натяжных потолках. Светодиодные лампы с таким цоколем представлены достаточно широкой линейкой, поэтому они смогут полноценно заменить галогенные лампы.

Штифтовой цоколь B:

Этот вид ламповых цоколей появился в процессе эволюции конструкции Эдисона. Он был разработан для того, чтобы ускорить процесс замены лампочек и сделать их более компактными. В его основе — пара симметрично расположенных круглых боковых штифтов, которые вставляются в соответствующие им прорези патрона. Затем цоколь фиксируют, прокручивая на четверть оборота.

Цоколь ВА – разновидность штифтового цоколя лампы накаливания, применяемая в автомобилях. Этот подтип обладает несимметричными боковыми контактами, что позволяет закрепить лампу в патроне определённым образом и сфокусировать световой поток автомобильных фонарей, фар, навигационных судовых огней и т.д.

Цоколь с утопленным контактом R:

Помимо основных, существуют достаточно редкой встречающиеся такие типы цоколей, как цоколь с утопленным контактом R. Основные представители ламп с цоколем R7s – кварцевые галогенные лампы. Они используются в осветительных установках высокой интенсивности. Такие лампы маленькие и легкие, их применяют в сетях переменного тока 220 В, 50Гц. Обратите внимание, после обозначения цоколя R7s, указываются цифры: 78 или 118. Они показывают общую длину лампы в мм.

Софитный цоколь S:

Софитный двусторонний цоколь S как правило применяется в светильниках для освещения ванных комнат, подсветке зеркал или сценическом оборудовании. Цифрами обозначают диаметр корпуса (S6, S7, S8,5).

Фокусирующий цоколь P:

Применяется для прожекторов, фонарей, кинопроекторов, навигационных огней и т.д. Этот цоколь лампы накаливания содержит в себе сборную линзу, которая и направляет поток света в нужную сторону. Цифры обычно обозначают диаметр фокусирующего фланца или части цоколя, на которой горизонтально устанавливается лампа.

Телефонный цоколь Т:

Эти цоколи подходят лампочкам подсветки, пультов, мнемосхем и т.д. Цифры означают измеренную по контактным пластинкам внешнюю ширину.

Цоколь типа W:

В случае такого цоколя контакт с патроном происходит прямо через токовые вводы, которые расположены на стеклянном основании лампы. Цифрами обозначают общую толщину стеклянной части с одним токовым вводом. Далее следует знак умножения и ширина основания цоколя в миллиметрах.

На сегодняшний день существует так же ряд нестандартных цоколей, используемых в некоторых проекционных лампах, цоколь с кабельным соединением (К), а так же специальные цоколи для ксеноновых ламп, обозначаемые буквой Н и цифрами в соответствии с модификацией.

При создании светодиодных ламп были учтены различные варианты цоколей. Светодиодные лампы производятся под самые распространенные различные виды патронов. Поэтому решив заменить любую из ранее используемых вами ламп, вам не составит труда найти аналогичную замену в линейке светодиодных ламп с подходящим для вас цоколем.

Вернуться к списку

www.neolight.ru

Основные типы и виды цоколей ламп


Покупая лампочку, всегда необходимо обращать внимание какой у нее тип цоколя.
Чтобы закрепить лампочку в патроне необходимо чтоб цоколь лампы и патрона были одного типа.

Цоколь изготовлен из метала, иногда из керамики или же с частями керамики.
В большинстве своем все цоколи резьбовые, но бывают еще винтовые, штифтовые, штырьковые, и т. д.

Первая буква в маркировке цоколя определяет его тип:

    E - резьбовой цоколь (лампа Эдисона)
    G - штырьковой цоколь
    R - цоколь с утопленными контактами
    B - штифтовой цоколь (он же байонет)
    S - софитный цоколь
    P - фокусирующий цоколь
    T - телефонный цоколь
    K - кабельный цоколь
    W - безцокольные лампы

После первой буквы могут быть еще пометки о типе использованной лампы:

U – энергосберегающая лампочка
V – цоколь с коническим концом
A – автомобильная лампа
и др.

После букв, как правило идет цифра с помощью которой определяют диаметр цоколя или расстояние между штырьками (контактами) в зависимости от типа цоколя.

Иногда после цифр можно встретить еще одну букву - с помощью нее определяют количество контактов.

s – 1
d - 2
t - 3
q - 4
p - 5

Винтовой цоколь Е

Самый популярный цоколь Эдисона (первых лампочек)

E27 - самый популярный и самый распространенный тип цоколя в быту, изобретенный еще Эдисоном. Кроме классических ламп накаливания, такой цоколь теперь используется в компактных энергосберегающих лампах, галогенных лампах, газоразрядных, диодных и других в виду того что почти все люстры, бра и светильники используют этот цоколь.

Е14 - второй по популярности тип цоколя в быту. В быту к нему привязалось прозвисько "миньон". Лампы с таким цоколем могут иметь как обычный - классический, так и декоративный, в виде свечи. Сейчас этот тип цоколя широко встречается как среди обычных ламп накаливания так и среди энергосберегающих и светодиодных ламп.

E40 - самый крупный цоколь с категории типа "E". Применяют его в основном для внутреннего промышленного освещения и наружного освещения улиц, площадей, парков и дорог. Сегодня этот цоколь применяют в лампах накаливания повышенной мощности, ртутных, металлогалогенных и натриевых лампах. Все они предназначены для освещения большой площади.

Штырьковой цоколь G


В цоколе этого типа используется не винтовая резьба, а штыревая система соединения лампы с патроном. Такой тип применяется в маленьких галогеновых лампочках, в встроенных и точечных светильниках.
 G4 - этот тип цоколя создан специально для миниатюрных галогенных ламп, которые широко используются для декоративного светового оформления интерьеров благодаря своему яркому точечному излучению. В основном такие лампы росчитаны на напряжение 12 вольт.

GU5.3 - применяют в маленьких галогеновых лампах, а с недавнего времени и для светодиодных ламп в декоративном освещение. Благодаря своим компактным размерам применяют такой тип в небольших потолочных светильниках для освещения внутренних помещений, для акцентированного освещения витрин магазинов, стендов и выставок.

G9 - данный тип используют в основном в сети 220Вт для декоративных светильников и люстр. Работают без трансформаторов.

GU10 - используют для монтажа в декоративные точечные светильники и некоторые виды настенных светильников. Установка лампы осуществляется путем поворотного соединения с патроном светильника.

G13 -  применяют для установки стандартных люминесцентных ламп Т8, диаметром колбы 26мм. Такие лампы используют для внутренних помещений. Люминесцентные газоразрядные лампы отличаются высокой экономичностью, долговечностью и большой площадью осветительной поверхности по сравнению с подобными лампами накаливания.

G23 - применяют в компактных люминесцентных лампах, форма колбы которых напоминает "U". Внутри цоколя находится стартер, для запуска лампы необходим только электромагнитный дроссель который как правило находится уже в корпусе светильника. Такие лампы выпускаются мощностью 5 — 14 Вт. В основном используются в настольных лампах.

Цоколь с утопленным контактом R


Такой тип цоколей используют в некоторых разновидностях кварцевых галогенных лампах, а также в осветительных приборах высокой интенсивности.
С помощью цифр в маркировке определяют полную длину лампы.


Штифтовой цоколь B


Этот тип цоколей возник в процессе эволюции цоколя Эдисона. Его разработали для того, чтобы ускорить процесс замены лампочек и сделать их более компактными.
Характерной его особенностью есть несимметричные боковые контакты с помощью которых закрепляют лампу в держателе (патроне) в строго заданном положению, например для фокусировки светового потока, к примеру в автомобильных двух спиральных лампах "ближнего-дальнего" света.


Софитный цоколь S


Софитный двусторонний цоколь S как правило применяется в светильниках для освещения ванных комнат, подсветке зеркал или для освещения автомобиля и номерных знаков.
Контакты в нем расположены с обеих сторон.
Цифрами обозначают диаметр корпуса (S6, S7, S8,5)


Фокусирующий цоколь P


Такой тип цоколя применяют в навигационных огнях, кинопроекторах, прожекторах и фонарях.
С помощью сборной линзы, которая помещена внутри цоколя, фокусируется световой поток в заданную сторону. Цифры в маркировке типа цоколя определяют диаметр фокусирующего фланца или части корпуса цоколя.

Телефонный цоколь Т


Такой тип цоколей применяют в основном для подсветки в пультах управления и щитках автоматики

Кабельный цоколь K


Нестандартных цоколей, используемых в некоторых проекционных лампах

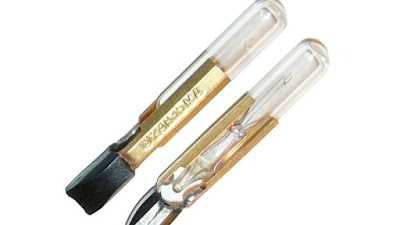

Без цокольный тип W


Здесь контакт с патроном происходит прямо через токовые вводы, которые находятся на стеклянном основании лампы. Цифрами обозначают общую толщину стеклянной части с одним токовым вводом. Далее следует знак умножения и ширина основания цоколя в миллиметрах.

Кроме основных типов цоколя, существует и характерные обозначения популярных сейчас типов ламп:

MR16  - галогеновая или светодиодная лампа с отражателем.
Обычно, цоколь используется штырьковый (типа G).
Используют обычно в подвесных потолках и мебельных конструкциях

R50 -  рефлекторная лампа направленного света.
Цифра определяет диаметр лампы. Цоколь типа E (резьбовой).

2D - компактная люминесцентная газоразрядная лампа.
Колба лампы выполнена в форме двух дуг. Как правило цоколь G10q или GR8.

Среди люминесцентных газоразрядных ламп выполнених в форме продолговатой стеклянной трубки различают по диаметру и типу цоколя, существуют такие обозначения:

T5 (диаметр 1.59 см)
T8 (диаметр 2.54 см)
T10 (диаметр 3.17 см)
T12 (диаметр 3.80 см)

elektt.blogspot.com

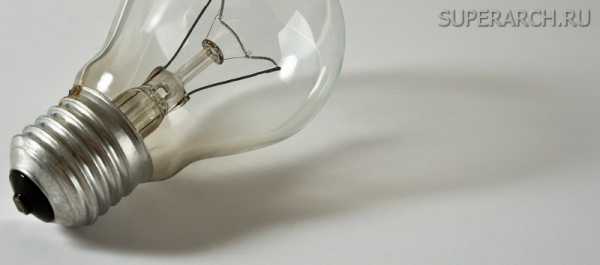

Какой цоколь у обычной лампочки накаливания

Электрические лампочки имеют обыкновение перегорать и требуют периодической замены. Отсутствие этого элемента делает невозможным пользование настольными, напольными, настенными и потолочными осветительными приборами.

Приобретая новую лампочку, потребитель, как правило, обращает внимание на мощность и величину приложенного напряжения, забывая о такой неотъемлемой части источника света, как цоколь. Этот элемент, в который вставлена колба, обеспечивает качество соединение лампы и патрона, отвечает за подачу питания на нить накаливания.

Зачем нужно знать, какой цоколь у лампы?

Современные светильники отличаются огромным многообразием не только внешнего исполнения, но и оснащаются различными типами патронов. Если они предполагают использование «экзотического» цоколя, то есть редко встречаемого в продаже, то замена перегоревшего элемента вызовет сложности.

Избежать подобных проблем позволяет выбор в пользу осветительного прибора, в котором используют обычные лампочки накаливания. Они распространены на отечественном рынке, но тоже имеют различные цоколи. Следовательно, отправляясь в магазине, нужно точно, какой тип имеет требующий замены источник света.

Как узнать тип цоколя?

Существует определенный стандарт, согласно которому каждый производитель должен наносить на цоколь специальную маркировку. Первой идет латинская буква, определяющая тип нужного элемента лампочки, вставляемого в патрон:

  • резьбовой — E
  • штырьковый — G
  • с утопленными контактами — R
  • байонет (штифтовой) — B
  • софитный — S
  • фокусирующий — P
  • телефонный — T
  • кабельный — K
  • безцокольный — W

Цифра, следующая за буквенным обозначением, имеет двойственное значение — межконтактное расстояние или ширину цоколя. Это зависит непосредственно от типа нижней части лампочки, предназначенной для патрона.

Последней буквой в маркировке указывается количество пластин, контактов и прочих элементов: s, d, t, q, p. Они соответствуют порядковым числам от 1 и до 5.

Изготавливается цоколь из устойчивого к коррозии металла либо обрабатывается специальным покрытием. Наружные электроды при этом могут находиться на стеклянной, пластиковой, керамической основе.

Какой цоколь имеют обычные лампочки?

Наиболее распространенные в быту лампы накаливания имеют резьбовой цоколь, маркируемый буквой «E». Следующая за буквой цифра определяет диаметр входящий в патрон части. Чем больше значение, тем шире цоколь. Если купить лампочку большего либо меньшего диаметра, то осветительный элемент не подойдет к патрону.

Резьбовой цоколь — это еще не гарантия того, что лампочка предназначена для бытового использования. Все дело в диаметре. Входящие в патрон резьбовые части выпускаются следующих видов:

  • микроцоколь E5;
  • миниатюрный E10;
  • малый E12;
  • «миньон» E14;
  • средний E27;
  • большой E40.

Число в маркировке указывает на размер диаметра в миллиметрах. Наряду с вышеперечисленными есть резьбовые цоколи размером в 17, 26, 39 мм.

Каждый вид имеет свои характерные особенности, область применения, но все они обозначаются буквой E в честь Эдисона. В быту применяются лампочки двух видов: E14 и E27. На отечественном рынке представлен и осветительные элементы с большим цоколем Эдисона (40), но они предназначены для промышленного и уличного освещения.

Лампочки с резьбовым цоколем E14

Эти осветительные элементы стали устанавливаться повсеместно сравнительно недавно. Они имеют характерный, отличный от привычного небольшой диаметр нижней части, вкручиваемый в патрон. Работают такие лампы, как правило, при напряжении 220В.

Используются «миньоны» в бра и классических светильниках, для освещения коридоров, туалетных и ванных комнат, определенных зон на кухне. Они не предназначаются для освещения просторных помещений.

Выпускаются такие лампы в нескольких вариациях. Они могут иметь форму «свечи», обозначаемую C37, «гриба» — G45, «шарика» — R63, R50, R39. Каждый вид имеет характерные очертания колбы, которые легко узнать при визуальном осмотре.

«Лампочка Ильича» с резьбовым цоколем E27

Это самые обыкновенные и привычные лампочки, которые знакомы каждому. Они максимально просты в использовании, просто закручиваются и меняются. Используют такие лампы для освещения жилых помещений в качестве основного источника искусственного света — в люстрах либо дополнительного — в настенных и настольных светильниках.

Они работают от сети с переменным током в 220В. Могут быть рефлекторными, отличающими от простых наличием посеребренной поверхности. Конструкция и цоколь остаются аналогичными обычным лампам Ильича, но эффект при освещении создается иной. Благодаря посеребренному покрытию, свет направляется в одну точку, позволяя создавать направленный источник.

Выпускают рефлекторные лампочки с различными диаметрами, которые, как и в случае с шарообразными миньонами, обозначаются маркировкой R50, R63 и R80. Размер колбы не влияет на цоколь, он остается аналогичным. Главное, подбирая такую лампу учитывать размеры плафона, для которого она предназначена.

«Географические особенности» цоколей обычных бытовых ламп

На отечественном рынке представлены лампы резьбового диаметра Эдисона в трех стандартных типоразмерах — E27, E14 и E40 для промышленного и уличного освещения. Аналогичные лампочки используют и на территории Европы. Это позволяет практически без каких-либо проблем приобретать люстры, бра, светильники от европейских производителей.

Исключение составляет Британия, где цоколи лишены резьбы, а оснащены защелкивающимся байонетом. Отличия имеют и бытовые лампочки, используемые в Канаде, а также в Соединенных Штатах Америки. В этих странах распространены резьбовые цоколи E12, E17 и E26. Кроме того, вместо мощных больших E40, применяют отличный от стандартного цоколь E39. Следует учитывать, что такая разница обусловлена не только размером цоколя, но и напряжением. Лампочки с цоколями E26 и E17 работают от электросети, напряжение в которой составляет 110В.

Инстаграм

superarch.ru

Патроны для ламп накаливания, патроны миньоны.

Перед тем как покупать понравившийся светильник, уточните, патрон какого типа в нем установлен – это важно. Данная информация пригодится вам и при замене ламп.

На фото:

Патрон светильника и цоколь лампы - это детали, которые должны идеально подходить друг другу.

Определение

Патрон – это устройство, посредством которого лампочка подключается к электрической сети. Патрон для лампы, как правило, изготавливают из термостойких пластмасс, реже – из керамики. Он может быть с винтовой резьбой (тогда лампочка вкручивается) или с пружинными гнездами (лампа фиксируется при помощи «ножек»-штырьков, расположенных на цоколе).

Виды патронов

Под резьбу или штырьки. В бытовых светильниках чаще всего встречаются три типа патронов: винтовые двух диаметров и штырьковые. Далеко не всегда типу лампы (накаливания или люминесцентной) соответствует какой-то один тип цоколя.

Чаще всего лампы накаливания имеют винтовой, а люминесцентные и галогенные – винтовой или штырьковый цоколь. В свою очередь, светильники для них оснащаются соответствующим патроном.

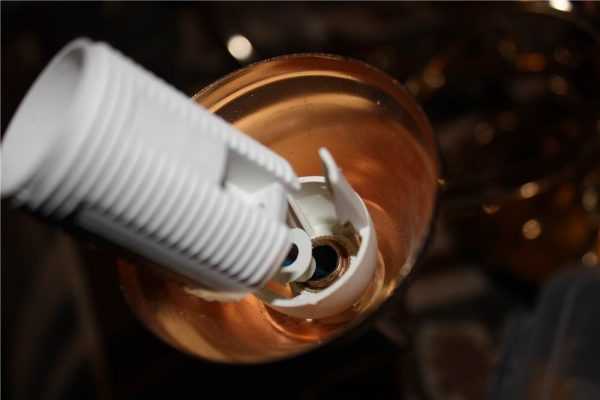

Стандартный патрон

Для лампы с цоколем Е27. Это винтовые патроны для ламп накаливания и так называемых энергосберегающих ламп – КЛЛ (компактная люминесцентная лампа). Осветительные приборы с таким патроном наиболее распространены, так как лампу к ним подобрать проще всего. Подойдет такой патрон для ламп накаливания, для энергосберегающих люминесцентных ламп, для галогенных ламп, и даже для светодиодных ламп. То есть выбор здесь очень широкий: можно установить модель с прозрачной, зеркальной либо матовой колбой, большей или меньшей мощности (и таким нехитрым способом корректировать уровень освещенности в помещении).

На фото:

Патрон миньон

Для лампы с цоколем Е14. В быту такие лампочки называются миньонами. Они могут иметь декоративный вид (как, например, модели в форме свечки), однако их мощность редко превышает 60 Вт. А значит, если вам нужен светильник для общего освещения большого пространства, лучше отдать предпочтение прибору, рассчитанному на несколько подобных лампочек.

Винтовые патроны под лампы миньоны устроены так же, как и стандартные патроны. Отличается лишь внутренний диаметр – 14 и 27 мм соответственно.

На фото:

Патроны для ламп с цоколями G

Для галогенных и люминесцентных ламп. Видов G-патронов довольно много. Каждый из них предназначен для определенной лампы. Поэтому перегоревшую лампочку лучше взять с собой в магазин – так будет проще выбрать новую.

Следует также знать, что светильник, имеющий патрон для галогенных ламп (низковольтных штырьковых), работает исключительно в паре с трансформатором. Последний поставляется в комплекте с прибором, но не является частью его конструкции. Это значит, что, например, в случае с токопроводной системой придется думать, где разместить коробку трансформатора: спрятать под подвесным потолком или просто привинтить к стене.

На фото:

www.4living.ru

Виды цоколей ламп освещения, типы и классификация лампочек

Если вы решили приобрести светильник для спальни или любой другой комнаты, то обратите первым делом ваше внимание на то, какой цоколь у лампы. Лампы могут не идти в комплекте с осветительным прибором, по этой причине рекомендуется выяснить вид цоколя, благо сейчас на рынке их огромное количество. Лампочки бывают разной формы, размера, мощности и иметь разные цоколи, с помощью которых они закреплены в патроне осветительного прибора. Также с их помощью в лампу поступает электричество.

Цоколи изготавливают из металла или керамики. Во внутренней их области имеется контакт, через который подается ток на рабочую область. У любого осветительного прибора есть один либо несколько таких патронов для крепления ламп. При покупке лампы обращайте внимание на то, чтобы цоколь совпадал с размером патрона.

Все лампы со временем нуждаются в замене, так как их срок эксплуатации не вечен. Для оптимального выбора рекомендуется заранее ознакомиться с основными видами ламп и тем, какой цоколь у обычной лампочки.

Виды цоколей для разных ламп

Разновидности цоколей для ламп

Различают несколько видов цоколей ламп, получивших широкое применение в самых разных сферах. Из-за этого их принято классифицировать; согласно этой классификации все разновидности бывают определенной категории. Кроме того, обычно мы в большинстве случаев имеем дело со следующими двумя цоколями лампочек: резьбовым и штырьковым.

Традиционно подразумевается, что резьбовой цоколь – это и есть винтовой. Его принято маркировать буквой Е. Цоколь E27 получил широкое применение в большинстве типов ламп, среди которых и бытовые. После буквы непременно отмечается число – это диаметр резьбового соединения. В бытовой лампочке применяется 2 размера – E27 и E14.

У обычной лампы накаливания резьбовой тип цоколей E27 или, как еще его принято называть, миньон. У многих новейших осветительных приборов такая конструкция. Она самая удобная для использования, и пользуется спросом у широких масс населения. Габариты резьбового соединения для ламп не менялись в течение нескольких десятков лет, по этой причине даже новые светодиодные лампочки, приобретенные сегодня, можно вкрутить в старую люстру. Кроме того, лампа с цоколем типа E отличается своими размерами – она имеет малый вес.

В Америке стандартные размеры цоколей совсем иные, чем в Европе. Это связано с тем, что там в сети напряжение составляет 110 В. Чтобы нечаянно не вкрутить европейскую лампочку, нужно помнить, что диаметр у них другой: Е12, Е17, Е26 и Е39.

Классификация цоколей

Эта разновидность тоже получила широкое применение в различных областях. Этот цоколь состоит из 2 металлических штырьков, играющих в то же время роль электрического контакта. Эти штыри обеспечивают удержание прибора в патроне, потому что их вставляют в патрон очень плотно. Размеры штырей бывают разного диаметра. Цоколь маркируется буквой G, обозначающей, что это штырьковый тип, а число после нее указывает на расстояние между штырьками. К примеру, цоколь G4, цоколь G9, цоколь G5 либо G13. Последний, G13, получил сегодня широкое распространение в лампах-трубках. Они имеются в каждом подъезде.

Такой тип цоколей можно встретить у разных ламп: накаливания, люминесцентных, галогенных. Цоколь G очень распространен в светодиодном освещении. Кроме того, лампы с таким цоколем вы можете приобрести и для обычной старой люстры.

Кроме обыкновенных, указанных ранее, существуют также виды лампочек и типы цоколей, которые не так востребованы, однако успешно используются в разнообразных осветительных приборах:

  1. Тип с утопленным контактом (R). Он получил широкое применение главным образом в технике, которая работает с высокой интенсивностью с питанием от переменного тока.
  2. Штифтовой вариант (В) позволяет очень легко сменить лампочку в патроне благодаря тому, что у него несимметричные контакты по бокам. Практически это усовершенствованный вид резьбовой разновидности.
  3. Одноштырьковый (F), который в свою очередь бывает цилиндрическим, с рифленой областью и особенной формой.
  4. Софитный (S) используется в осветительных приборах гостиниц и транспортных средств. Отличается симметричным расположением контактов.
  5. Фиксирующий (P) используется в специальных мощных прожекторах и фонарях.
  6. Телефонный (Т) оснащен маленькой лампочкой для разнообразных пультов, какой-либо подсветки.

Варианты цоколей для разных патронов

В большинстве случаев на цоколе имеется, кроме основной маркировки, еще одна буква. Она обозначает подвид этого светильника:

  • V – вариант с коническим концом.
  • U – цоколь люминесцентных ламп.
  • A – лампочка для машин.

Классификация лампочек

Далее рассмотрим наиболее популярные в быту осветительные приборы, среди которых стоит отметить лампу накаливания, галогенную, энергосберегающую, люминесцентную и светодиодную лампу.

  • Лампа накаливания.

Лампа накаливания является самым массовым из всех типов ламп и, вероятнее всего, вы с ней знакомы. Она так востребована из-за низкой себестоимости и несложной конструкции. Применяется в простейших видах осветительных приборов. Но у ламп накаливания есть огромный недостаток – такой светильник сильно уступает по техническим свойствам своим собратьям. Длительность ее эксплуатации равна 1 000 часов, хоть это не такой уж серьезный, но все же минус. Многие модели ламп накаливания выпускают с цоколями Е14 и Е27.

Существуют и рефлекторные виды светильников накаливания. Они отличаются посеребренной поверхностью. Это дает возможность направлять свет в какой-то конкретный участок, по этой причине такие осветительные приборы применяются для получения направленной освещенности помещения. Сегодня вы можете приобрести рефлекторные приборы для освещения R50, R63 и R80, где цифра является диаметром прибора. У них типы патронов другие, а цоколь E14 либо Е27.

  • Галогенные лампы.

Отличаются длительным сроком эксплуатации – 4 000 часов. Имеют высокий индекс цветопередачи, который составляет 100%. У них размеры меньше, чему у обыкновенной лампы, форма тоже бывает разная, соответственно, и область применения значительно шире. Цоколь для галогенных ламп – G9, G4, R7s, GU10.

  • Энергосберегающие лампы.

Такие осветительные приборы получили достаточно широкое распространение на сегодняшний день. Они пользуются огромным спросом среди потребителей. Такими типами лампочек пользуются так часто из-за того, что они могут снизить расходы на электричество. Реализуются они везде, а смонтировать их не составляет особого труда.

Новейшие технологии в производстве позволили создать энергосберегающие лампы компактного размера, разнообразной мощности, различных форм, а также с продолжительным сроком эксплуатации. Но важное значение имеет то, что они не любят постоянного включения и выключения, так как при этом снижается срок их эксплуатации.

Виды ламп

Важный момент: на сегодняшний день небольшие энергосберегающие лампочки вы можете купить с почти любыми видами цоколей: Е27, G13, GU10, G9, GU5.3, G4, GU4. Кроме того, они используются с типом цоколя E14.

  • Люминесцентные лампы.

Их принято также именовать трубчатыми либо линейными из-за особой формы. Буква Т – это диаметр, а число – это диаметр в дюймах. К примеру, T12 (диаметр 12/8 дюйма).

Они также именуются «энергосберегающими», однако это не главное их достоинство. А основное преимущество – это длительный период эксплуатации, составляющий 25 000–100 000 часов. Если переведем это число в годы, то выходит 3–12 лет постоянной работы.

На сегодняшний день принято различать типы цоколей и для светодиодных ламп. Кроме того, бывает и лампочка без цоколя. Выглядит она как обычная.

Лампы с цоколем G13 сегодня так же востребованы, как светодиодные модели. Они не быстро нагреваются. По этой причине лампы с цоколем G13 лучше использовать в помещении, где строго соблюдается температурный режим.

lampagid.ru
