Станки своими руками для гаража – Приспособления для гаража своими руками — самодельные станки, инструменты

Содержание

Мой самодельный помощник в гараже станок


Приспособления для гаража своими руками: все самое полезное

Для рационального использования пространства используются коммуникации и приспособления для гаража своими руками из подручных материалов. Необходимо задействовать в процессе стены, подземный уровень, разместить внутри помещения станки, организовать нормальное освещение.

Приспособления-самоделки для гаража

Видео: 29 полезных самоделок для гаража

Рекомендации обустройства гаража

Для комфортной эксплуатации помещения, предназначенного для хранения авто, следует придерживаться определенных рекомендаций:

  • инструмент обязан быть максимально доступным;
  • места хранения, оборудованные полками/стеллажами, значительно удобнее;
  • верстаки, смотровая яма, самодельные станки и приспособления для гаража своими руками расширяют возможности автовладельца;
  • погреб позволяет сэкономить пространство участка;
  • от качества освещения зависит производительность работ, мелкого ремонта.

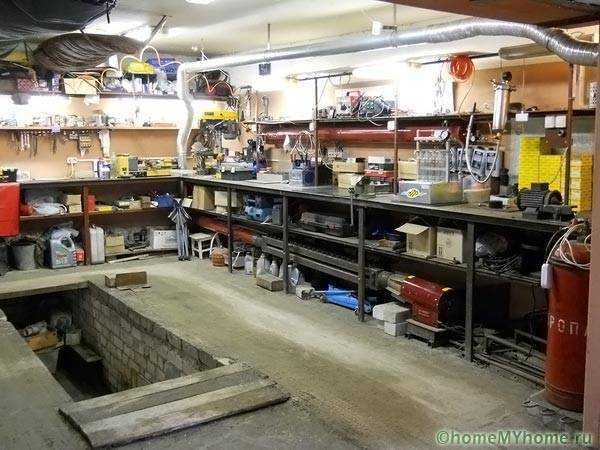

Организация рабочего пространства внутри гаража

В зависимости от габаритов постройки площадь, занятая оборудованием, приспособлениями, коммуникациями, не должна быть больше 10 – 20% от размеров пола гаража.

Места хранения, стеллажи, верстаки

В 80% случаев приспособления для гаража своими руками сооружаются для хранения аксессуаров, инструмента, комплектации автомобиля. При этом следует учесть, что самыми громоздкими деталями машины являются комплекты зимней/летней резины в зависимости от сезона.

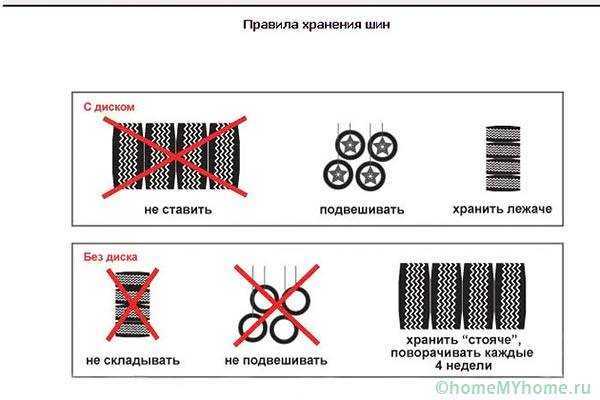

Правила хранения шин

Хранить колеса удобнее на кронштейнах следующей конструкции:

  • две треугольных рамки из уголка, соединенные перемычками из любого металлопроката;
  • треугольники крепятся к стене, колеса устанавливаются перпендикулярно несущей конструкции, чуть проваливаясь между перемычками.

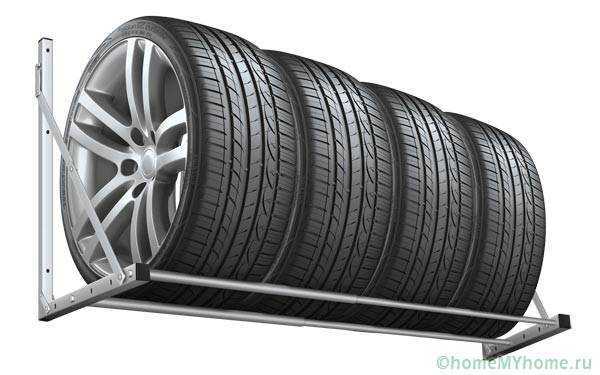

Кронштейны для хранения колес

Это самый экономичный вариант хранения резины в межсезонье. Наиболее востребованы автолюбителями прямые и угловые верстаки. Нижнее пространство обычно заполняется полками или ящиками, на столешнице располагаются заточные станки, тиски.

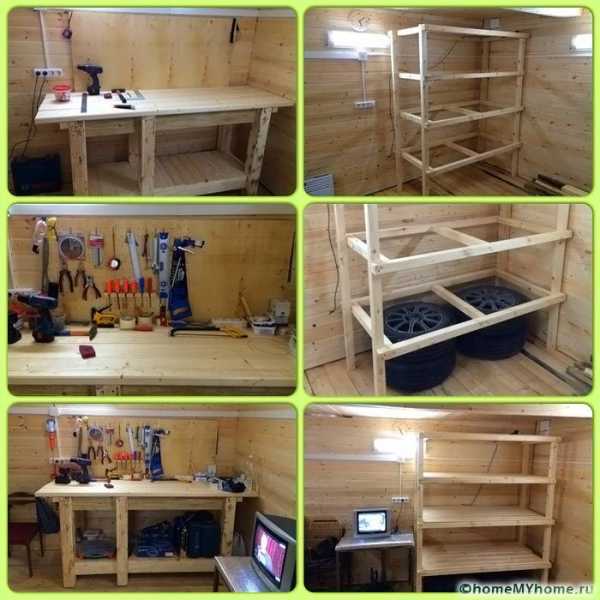

Самодельный гаражный верстак

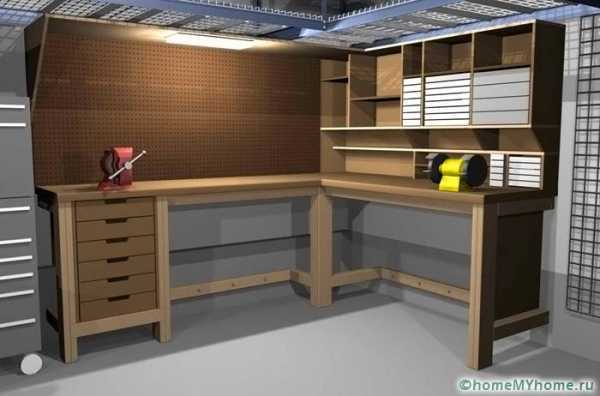

Пример организации углового рабочего места

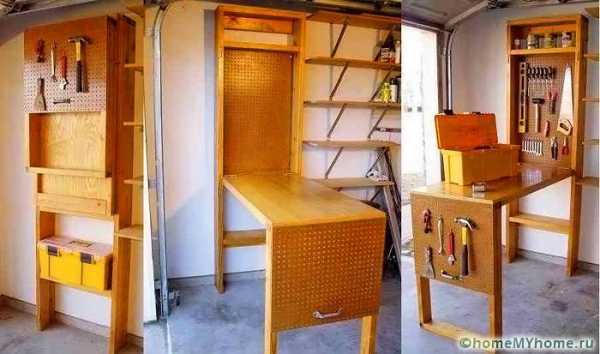

Весьма удобным может стать складной верстак

Дерево — универсальный материал как для верстаков, так и для стеллажей

Деревянный верстак проще соорудить самостоятельно, однако он обладает меньшим ресурсом, чем аналог из металлопроката, который нужно сваривать. Если в несущие стены при строительстве не заложены уголки для полок, проще изготовить стеллажи из металлопроката или пиломатериала.

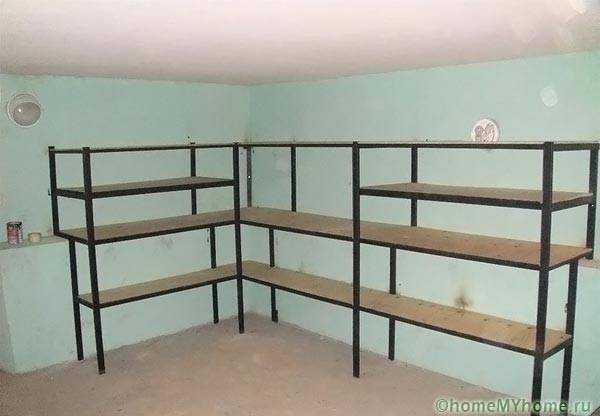

Самодельные гаражные стеллажи

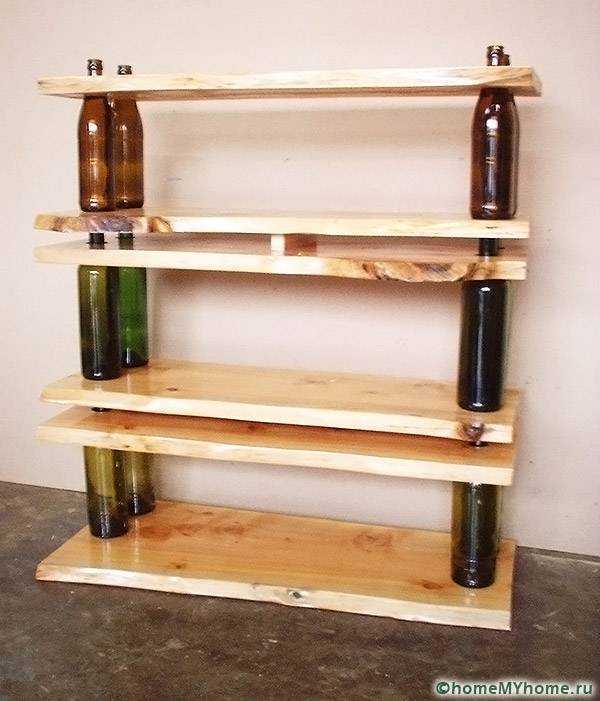

Использование для стоек стеклянных бутылок

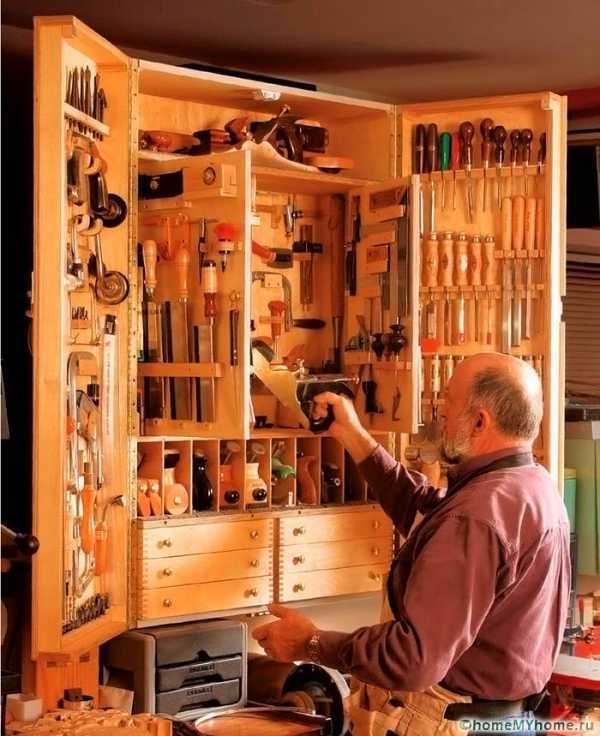

Встроенные шкафы обладают большой компактностью

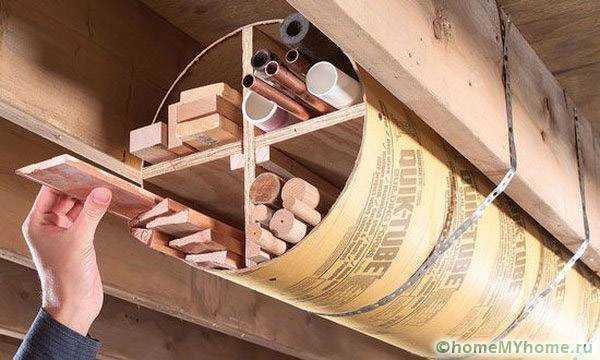

Оригинальные подвесные полки подойдут для хранения длинномеров

Конструкция и расположение стеллажей внутри каждого гаража слишком индивидуально, чтобы следовать общим рекомендациям.

Смотровая яма и погреб

Нужным приспособлением для гаража своими руками становится смотровая яма. Причем, владельцу не обязательно производить весь ремонт самостоятельно. Подземная коммуникация может использоваться в случаях:

  • осмотр ходовой, рулевой, тормозной системы перед дальней поездкой;
  • замена масла, позволяющая сэкономить, не занимающая много времени;
  • мелкий ремонт, который позволяет осуществлять квалификация владельца.

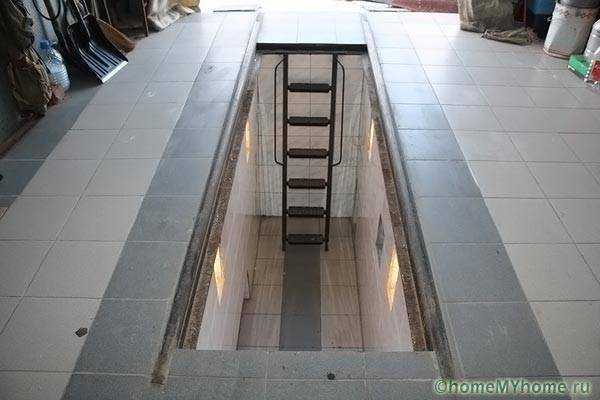

Смотровая яма в гараже

Вход в погреб удобнее устраивать из ямы, так как это позволит забетонировать несколько ступеней вместо использования приставной лестницы.

Погреб под гаражом

Основными нюансами этих конструкций являются:

  • вспучивание глинистых грунтов вредно для подземных конструкций;
  • поэтому утепляются пенополистиролом снаружи все элементы ямы и погреба;
  • в подстилающем слое перед бетонированием, обратных засыпках пазух котлованов используется песок или щебень;
  • по периметру подземных конструкций на уровне подошвы укладываются дрены для сбора и отвода воды.

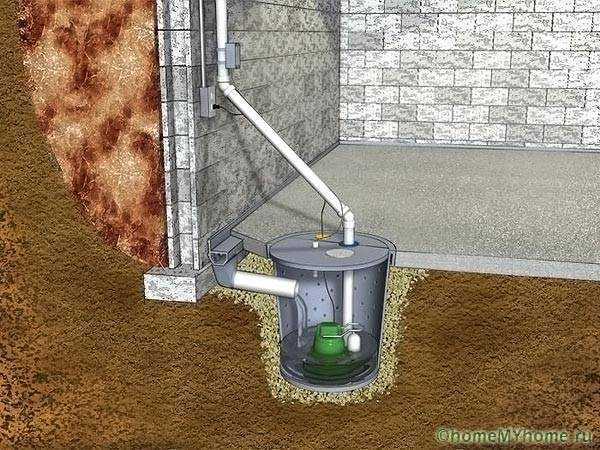

Дренаж подвала

Ширина ямы должна позволять заезжать на нее водителю без освещения.

Освещение и вентиляция

В гаражах чаще используются параллельные схемы осветительных приборов. Один светильник позволяет пользоваться конкретной зоной, несколько приборов включаются во время крупного ремонта, посещения погреба. Минимальный расход электроэнергии обеспечивается светодиодными лампами. Большим ресурсом обладают приборы дневного освещения.

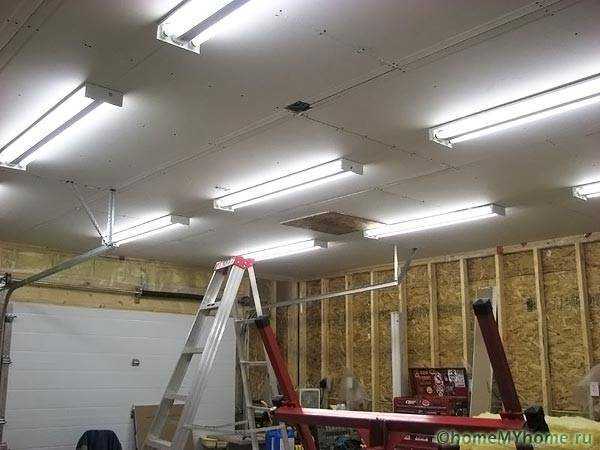

Освещение гаража

В автомобилях используются ядовитые, вредные ГСМ, поэтому становятся актуальными приспособления для вентиляции гаража своими руками, позволяющие создать воздухообмен. Приток организуется снизу:

  • гараж – продухи в кладке, защищенные решетками;
  • погреб – труба из гаража или с улицы.

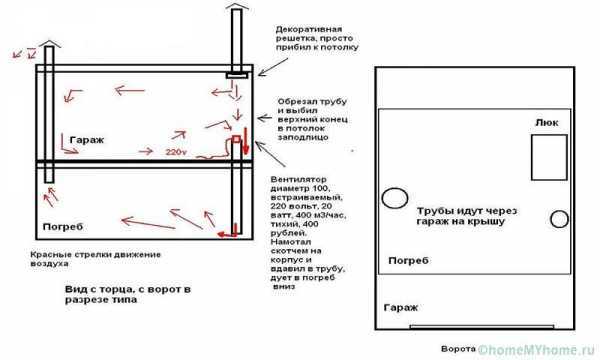

Вентиляция гаража и погреба под ним

Вытяжка монтируется под перекрытием погреба, крышей гаража либо имеет вид продухов в капитальных стенах в самых высоких точках.

Статья по теме:

Вентиляция в гараже своими руками. Из данной публикации вы узнаете почему так важна вентиляция гаража, какие существуют схемы воздухообмена, нюансы монтажа.

Другие полезные идеи

Полезные приспособления для гаража своими руками могут изготавливаться из использованной посуды, инвентаря, оставшихся после стройки материалов. Например, приклеив крышки пластиковых банок горизонтально/вертикально, владелец получает удобную прозрачную посуду для оснастки или метизов, которая всегда под рукой.

Приспособление для хранения мелких деталей, инструментов, метизов

Интересная стойка для хранения отверток из ПВХ-трубы

Самодельные станки

Из электроинструмента можно собрать самодельные станки и приспособления для гаража:

  • сверлильный – дрель, зафиксированная хомутами в приспособлении, перемещающемся шестерней по рейке;

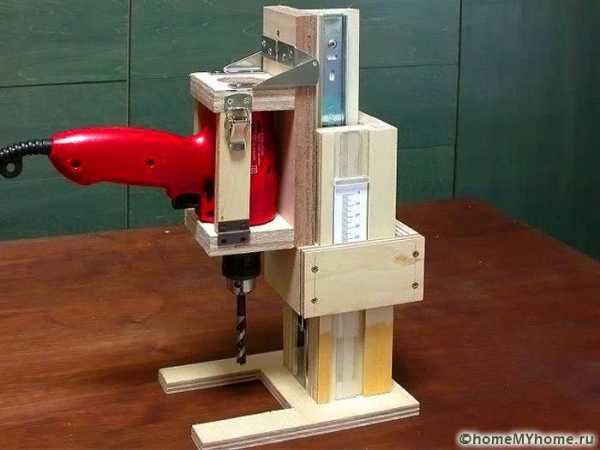

Сверлильный станок из дрели

  • отрезной – зажатая аналогичным образом УШМ с оснасткой по металлу или дереву;

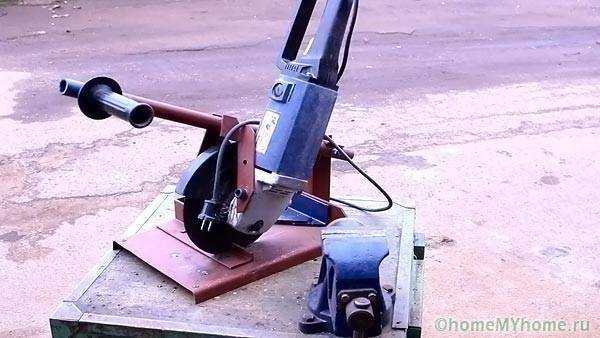

Отрезной станок из УШМ

Токарный станок из дрели

Преимуществом станков является более точное позиционирование оснастки относительно заготовки. Оборудование получается разборным, дрель и УШМ моно снять, применить по назначению.

Статья по теме:

Токарный станок по металлу для гаража. Виды станков, технические характеристики, конструкция, обзор популярных моделей в специальной публикации нашего онлайн-журнала.
Гидропресс

Простейшая конструкция гидравлического

i-perf.ru

Самодельные приспособления для гаража: станки, верстаки и полки

Самодельные приспособления для гаража позволяют превратить его из помещения, где хранится машина, в удобную и комфортабельную мастерскую. Конечно, большинство из этих устройств можно приобрести, но значительно привлекательнее смастерить оборудование для гаража своими руками. Основное его назначение — рациональная организация использования помещения и удобная работа в нем. Самодельные приспособления не только приносят пользу хозяину, но и являются предметом его гордости.

Вернуться к оглавлению

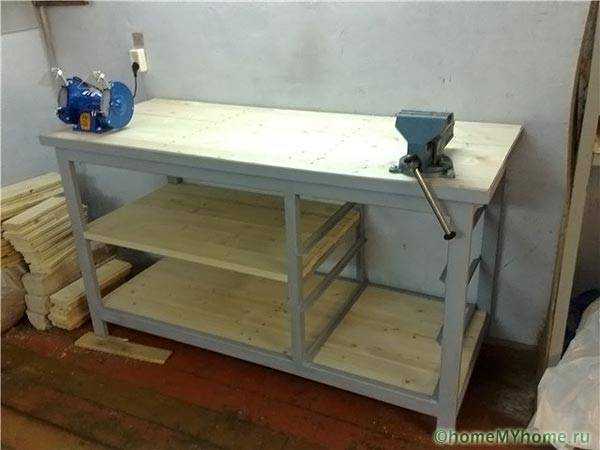

Гаражный верстак

Если в гараже предполагается заниматься ремонтными работами, техническим творчеством, то слесарный верстак просто необходим. Начинать работу следует с чертежей и планирования в соответствии с размерами помещения. Материалом для каркаса обычно служит металлический профиль, хотя можно применить и деревянный брус.

Изготовляя верстак для гаража своими руками, нужно предусмотреть выдвижные инструментальные ящики. Поверхность столешницы следует сделать прочной и надежной. Нарезав заготовки нужной длины, сборку металлического каркаса производят с помощью сварки, а деревянного — металлическими уголками.

Есть одна из возможных конструкций верстака, изготовленного для гаража своими руками. Цифрами на этом рисунке обозначены:

  1. Полки, на которых обычно располагаются материалы и заготовки.
  2. Поворотное сидение.
  3. Тиски.
  4. Защитная металлическая сетка.
  5. Светильник.
  6. Выдвижные ящики, в которых хранится инструмент.

После сборки ножки верстака надежно крепятся к полу, обычно у задней стенки гаража. После этого на столе устанавливаются разного рода полезные приспособления.

Вернуться к оглавлению

Самодельные станки

Сегодня в магазинах можно приобрести много моделей самых разных станков для домашних мастерских. Но обычно они отличаются высокой стоимостью, поэтому не каждый может позволить себе такого рода покупки.

Полезные и сравнительно несложные по устройству станки можно сделать для гаража своими руками, используя в качестве основы электрическую дрель. Во всех предлагаемых устройствах местом фиксации дрели служит цилиндрическая шейка корпуса. Обычно она предназначается для установки дополнительной рукоятки. Зажимается за счет стягивания щели в держателе резьбовой шпилькой с гайкой. Ширина этого просвета составляет в предлагаемых конструкциях примерно 2 мм.

Тип дрели зависит от расположения мест ее размещения на корпусе и их площади. Кроме того, он определяется размерами и типом обрабатывающих инструментов. Это могут быть пильные диски, наждачные камни, шлифовальные круги и т. д.

Есть приспособления для гаража, несложные в изготовлении, но способные стать очень полезными домашнему мастеру:

  1. Шлифовальный станок на основе дрели (рис. 2а). Базой конструкции служит жесткий ящик с подстольем, где размещена дрель. Станок работает лучше, если ось вращения находится на одном уровне со столиком-ограничителем. Чтобы дрель не перекашивалась вследствие вибрации при длительной работе, желательно укрепить и ее заднюю часть.
  2. Небольшой токарный станок (рис. 2б) пригодится тем, кто лишь время от времени занимается токарными работами по дереву, то есть приобретение готового станка нерационально. Понятно, что он не подходит для выполнения работ, требующих повышенной точности и больших оборотов шпинделя, но с простыми токарными работами вполне справится. Для крепления заготовок можно использовать патрон или готовый шпиндель.

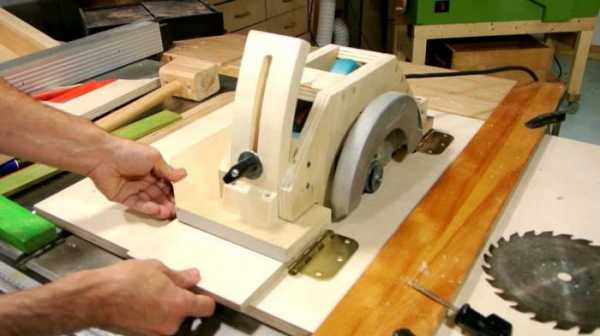

  3. Самодельный станок-универсал на базе двух электродрелей — циркулярной пилы и точила (рис. 2в). Основание можно изготовить из достаточно толстых досок, текстолитовой плиты толщиной порядка 20 мм или материалы из двух склеенных листов фанеры толщиной 10-12 мм. Первая дрель приводит во вращение пильный диск, а вторая — наждачный круг. Можно обойтись и одной дрелью, переставляя ее для приведения в действие первого или второго инструмента.
  4. Поскольку дрель не даст точного и качественного сверления, то для выполнения таких работ, как проделка отверстий в печатных платах, нужен сверлильный станок. Такое устройство на основе электродрели изображено на рис. 2г. В качестве станины подойдет основание от фотоувеличителя. Его стойка может служить устройством изготавливаемого станка. Удобнее работать с механизмом подачи, оснащенным мощной пружиной.

Чтобы уменьшить вибрацию во всех конструкциях, желательно применить резиновую прокладку. Для удобства станки рекомендуется снабдить кнопками включения.

Вернуться к оглавлению

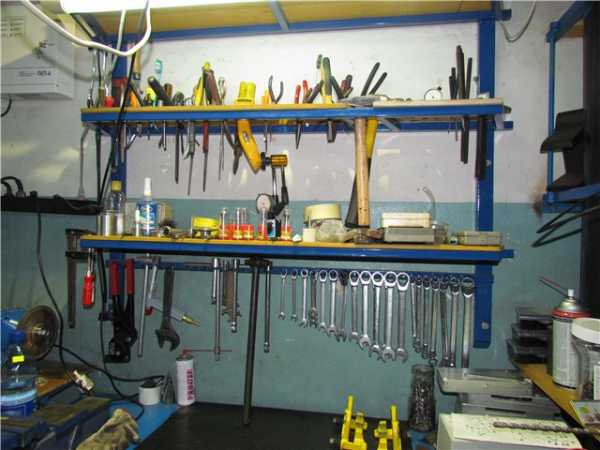

Хранение инструментов и материалов

Как правило, одного верстака для хранения всех инструментов и материалов мало. Изготовляемые в этих целях стеллажи чаще всего для экономии места размещают сверху. Кроме того, они не мешают перемещению по гаражу. Очень удобны для хранения небольшие стеллажи на колесиках.

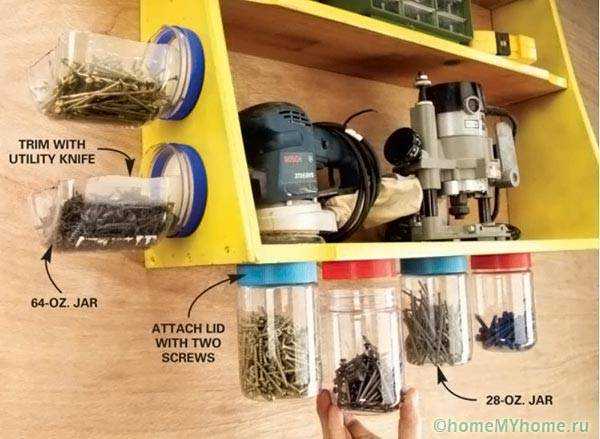

Для различной гаражной мелочи можно посоветовать использовать стеклянные баночки с металлическими крышками, прочно крепящимися к банке при небольшом повороте. Крышки крепят парой саморезов к нижней стороне полки, находящейся на достаточно большой высоте. Банки с гайками, болтами и прочей мелочевкой, во-первых, очень легко небольшим поворотом ставить на место или снимать, а во-вторых, через их стеклянные стенки хорошо видно содержимое.

Для этой же цели можно использовать небольшие баночки и контейнеры из прозрачного пластика. Для экономии места их можно хранить на вертикальной поверхности, закрепив на ней магнитную ленту. Чтобы контейнеры держались на ней, к их днищам приклеивается крупная железная шайба или диск.

Для подлинного автолюбителя гараж является вторым домом.

А изготовление этих приспособлений в гараже своими руками позволяет поддерживать в нем порядок и функционально использовать помещение.

moigarazh.ru

Как изготовить самодельные приспособления для гаража: 2 мастер-класса

Самодельные приспособления можно сделать из подручных материалов Ремонт машин – это сложное и ответственное занятие, требующее практических знаний и наличия специального оборудования. Это оборудование включает в себя целый список инструментов, которые стоят недешево. Именно поэтому даже те автолюбители, которые знают, как починить своего четырехколесного друга, отдают его на ремонт в автосервис. Если вы решили обзавестись своими приспособлениями для гаража, но не желаете тратить много денег на подобные покупки, можно часть из перечня необходимого сделать своими руками.

Какое можно сделать оборудование для автосервиса своими руками

Для того, чтобы ваш гараж мог стать местом для ремонта машин. Его нужно оснастить большим количеством различных инструментов. Часть из них придется приобрести в специализированных магазинах, но другие можно сделать и своими руками.

Имея все необходимые приспособления и станки для гаража, вы сможете открыть свой маленький автосервис. Подобный гаражный бизнес принесет вам не плохой доход.

Гаражные присобы несложно сделать своими руками. На самом деле существует немало мастер-классов по изготовлению подобных самоделок. Давайте посмотрим, какие инструменты делают самостоятельно чаще всего.

Какой самодельный инструмент подойдет для гаражного автосервиса:

  1. В первую очередь – это подъемник для машин. Без этого оборудования не обходится ни одна автомастерская. Цена такого готового устройства высока, но при желании вы сможете сделать его своими руками. О техники создания таких аксессуаров мы сегодня поговорим.
  2. Также необходим для гаражной автомастерской гидравлический пресс. Такое устройство помогает сжимать ненужные детали. Вам будет приятно узнать, что его можно сделать своими руками при минимальных вложениях.
  3. Также важны и такие полезные аксессуары, как гребенка для спотера. Подобное оборудование изготавливается легко, а в готовом виде стоит очень дорого.

Для автосервиса своими руками можно сделать металлические полки, которые можно передвигать

Это далеко не все приспособления, которые можно сделать для гаража своими руками. Однако именно описанные полезные самоделки, мы сегодня изготовим в наших мастер-классах.

Аксессуары для гаража: обустройство помещения

Прежде, чем мы приступим к описанию способов изготовления принадлежности для гаража, предлагаем навести порядок в самой автомастерской. Ведь у каждого инструмента должно быть свое место, так вам будет легче работать.

Также рекомендуем прочитать:

Самодельные инструменты очень практичны, но не всегда выглядят эстетично, поэтому их лучше убирать от посторонних глаз. А вот, например такое приспособление, как сверлильный станок и домкраты, можно поставить на видное место.

Сверлильный станок своими руками изготовить не получится. В этом случае главное выбрать подходящий инструмент правильно.

Теперь подробнее об организации рабочего пространства. Если вы решили сделать автомастерскую в гараже, и зарабатывать на этом деньги, то вам придется соответственно подготовить пространство.

Как организовать пространство для хранения инструмента в гараже:

  1. Прежде всего, мы советуем изготовить вам несколько деревянных ящиков. В некоторых из них можно сделать полку с отверстиями для отверток.
  2. Также необходимо сделать передвижные стеллажи, для тяжелого инструмента. Это позволит вам менять местоположения этих полок, ставя их на удобное для вас место.
  3. Чтобы в процессе работы, вам не приходилось постоянно бегать за инструментом, вы можете использовать специальный пояс, в который поместятся предметы первой необходимости. Такие приспособления можно купить или сделать самостоятельно.

Такие самодельные места для хранения инструмента поможет вам организовать пространство в гараже. Благодаря этому, все необходимое всегда будет находиться под рукой. Это существенно сэкономит ваше время.

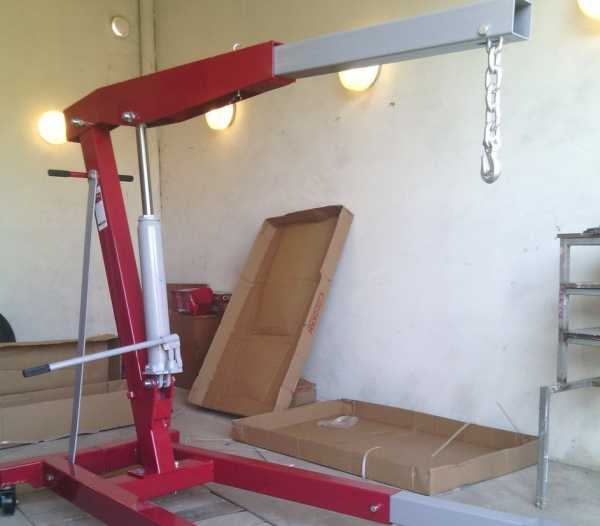

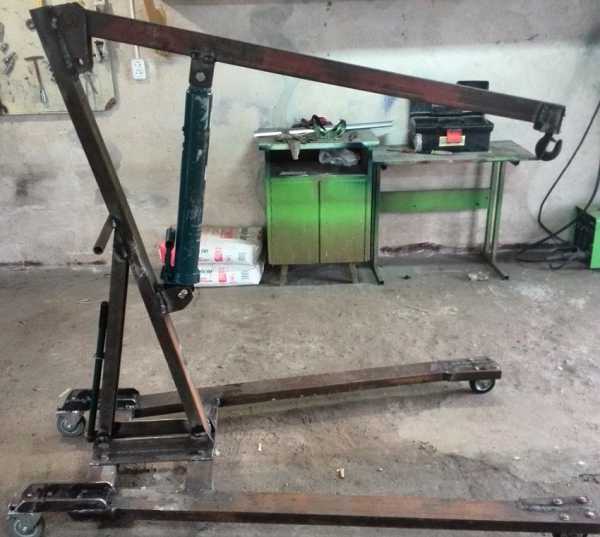

Гаражные приспособления своими руками: делаем подъемник

Подъемник нужен для каждой автомастерской. Это приспособление помогает удерживать машину в приподнятом положении нужное вам время. За счет этого открывается доступ ко всем труднодоступным участкам.

Конечно, вы можете купить подъемник и в специализированных магазинах. Однако цена на подобные изделия неприятно вас удивит.

Подъемник для автомастерской можно изготовить своими руками. Для этого даже не нужно обладать навыками сварщика. Поэтому вы легко сможете справиться подобной работой.

Для того, чтобы собрать подъемник, вам потребуется:

  • Червячный редуктор, грузоподъемность которого будет начинаться от 300 кг;
  • Стальные уголки с размерами 7,5Х7,5Х0,8 см – 2-3 шт;
  • Некоторое количество болтов;
  • Также вам пригодится стальная плита, толщиной не менее 1 см;
  • Две железные цепи, толщиной не менее 2 см;
  • Стальной трос с полу сантиметровым сечением;
  • Крюк из металла;
  • Две шпонки в виде звездочки.

Из подобных материалов несложно сделать подъемник не затратив много сил. Главное выполнить все действия аккуратно и качественно.

Чтобы сделать хороший подъемник для гаража, нужно использовать качественный металл

Как сделать подъемник для машины:

  1. Стальные уголки нужно прикрепить на противоположные стены. При этом располагаться они должны на одном уровне.
  2. На уголки прикрепляется плита. Делается это с помощью восьми болтов. Благодаря подобному способу соединения плиту можно будет перемещать относительно двигателя.
  3. На плиту можно установить червячный редуктор.
  4. Одну из шпонок, ту, которая имеет больший диаметр, необходимо закрепить на приводном вале редуктора.
  5. На плите необходимо проделать одно отверстие. Через него пропускается цепь и смыкается в кольцо.
  6. На выходном вале редуктора, нужно установить шпонку меньшего размера.
  7. В плите подъемника нужно просверлить пару отверстий.
  8. Через просверленные отверстия нужно пропустить вторую цепь. Один из ее концов накидывается на меньшую шпонку, а на другой вешается крюк.

На этом изготовления подъемника завершено. Вам нужно лишь проверить его в действии. Потратив на подобные работы совсем немного времени, вы сможете сэкономить внушительную сумму.

Как использовать такое гаражное приспособление, как подъемник

Пользоваться таким подъемником достаточно просто. Однако, чтобы ни чего не повредить, необходимо выполнить несколько правил.

Как пользоваться самодельным подъемником:

  1. Открутите болты, которые соединяют двигатель машины с ее рамой;
  2. Петли стального троса аккуратно заведите под двигатель. Концы троса набросьте на крюк.
  3. Аккуратно перебирайте цепь. Постепенно тросы натянуться, что приведет двигатель в движение. Выполняйте все действия медленно и плавно.
  4. Когда двигатель будет поднят на необходимую высоту, можно остановить работу подъемника. Удерживать конструкцию будет редуктор.
  5. На место, где стаяла машина, необходимо поставить стол, который сможет выдержать вес двигателя.

Перед тем как применять подъемник, нужно ознакомиться с инструкцией

Использование подъемника существенно облегчит вашу работу в автомастерской. Поэтому стоит потратить время и изготовить его своими руками.

Станки для гаража: делаем гидравлический пресс

Гидравлический пресс нередко используется в автомастерских. Он необходим для монтажных и ремонтных работ. Работает такое устройство по принципу домкрата.

Такое устройство может иметь очень высокую цену. Некоторые модели могут стоить несколько десятков и даже сотен тысяч. Именно из-за стоимости заводского изделия гидравлический пресс нередко делают своими руками.

Существует несколько положительных сторон изготовления гидравлического пресса своими руками. Давайте с ними познакомимся подробнее.

Почему сделать гидравлический пресс своими руками – это хорошая идея:

  1. Самодельный гидравлический пресс можно изготовить специально для необходимых вам работ. Это касается и его размеров, и его эксплуатационных качеств.
  2. Собрать такой домкрат можно из подручных материалов. Поэтому цена такой сборки будет невысока.
  3. Вы можете быть уверенны в качестве собранного изделия. В случае необходимости его можно будет отремонтировать.

Гидравлический пресс изготавливается из домкрата, швеллеров, двух металлических уголков, болтов и пружин.

Время от времени гидравлический пресс следует осматривать на наличие изношенных и поврежденных деталей

Сборка конструкции производится по схеме. Все элементы фиксируются с помощью сварки и болтов. Очень важно расположить домкрат в правильном положении.

Гаражные самодельные приспособления: делаем гребенку

Мы хотим вам рассказать и об изготовлении гребенки. Это приспособление для споттера можно использовать для выравнивания вмятин на дверях. Его можно приобрести в специализированных магазинах, или сделать своими руками.

Как сделать гребенку для споттера своими руками:

  1. Возьмите металлическую полосу и проделайте в ней три дырки. Первая должна находиться от края на расстоянии 1,5 см, вторая на расстоянии 2,5 см, а третья – 3.
  2. Теперь между двумя дырками (которые ближе к краю) , нужно напильником пропилить перемычку. После окончания этой работы у вас вместо двух круглых отверстий должно получиться одно овальное.
  3. От третьего отверстия делаем вырез к краю. Должна получиться выемка для шайбы.
  4. Теперь вырезаем над проделанным отверстием своеобразный полукруг. В итоге у вас должен получиться крючок с овальным отверстием и закругленной выемкой. Сделайте еще четыре такие детали.
  5. Возьмите трубку диаметром 1,5 см. На расстоянии 2 см просверлите отверстие диаметром 8 мм. Через два см отрежьте трубку.
  6. На другой трубке сделайте полукруглую выемку, в нее должна идеально входить наша заготовка.
  7. Привариваем трубку выемкой к заготовке так, чтобы отверстие оказалось сверху. К этому отверстию нужно приварить гайку.
  8. Берем еще одну трубку, с одной стороны привариваем шайбу а на другую одеваем наши крючки и заготовку. Гребенка готова.

Такая гребенка ни чем не хуже покупной. Она отлично справляется со своей задачей и стоит недорого.

Приспособы для гаража своими руками (видео)

Принадлежности для гаража не сложно изготовить своими руками. Для этого нужно приложить лишь старание и изобретательность. Дерзайте!

Примеры приспособлений для гаража своими руками (фото)

oteplicah.ru

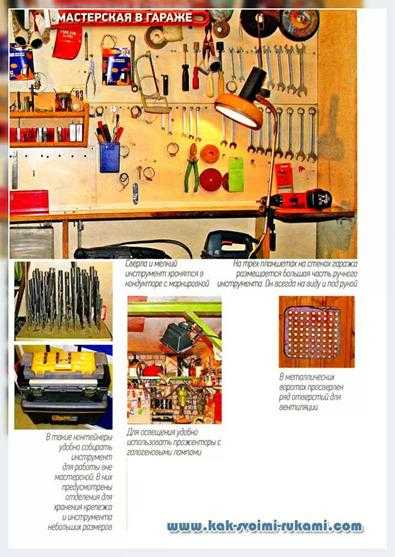

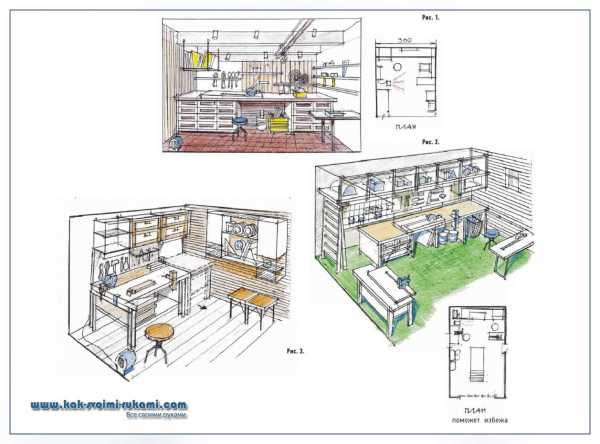

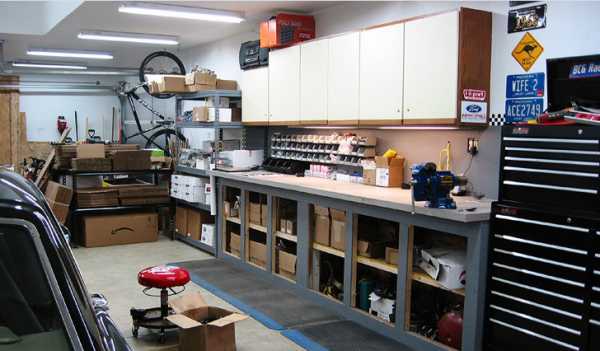

Мастерская в гараже (фото) своими руками - оборудование и устройство | Своими руками

В хозяйстве накопилось много инструмента — ручного и электрического — и разной мелочевки: крепеж, обрезки стальных, алюминиевых и деревянных заготовок…

Весь этот скарб я собирался разместить в гараже так, чтобы при необходимости нужное можно было быстро отыскать и не перебирать для этого заново все закрома.

Основные вопросы, которые мне необходимо было решить, следующие.

Хранение инструмента, материалов, крепежа, небольшого количества смазки, краски и т. п. Размещение стационарных станков (у меня это сверлильный, токарный и заточный станки) с возможностью работать на них в любое время.

Часто используемый инструмент (дрель, электролобзик, шуруповерт, фрезер, небольшую болгарку и пр.) я разместил на полках или же в упаковочных чемоданчиках. Инструмент особого назначения либо такой, для использования которого необходимы специальные условия (цепная и дисковые пилы, электрорубанок, болгарка для работы с дисками больших размеров, электроножницы по металлу и пр. — этими инструментами не будешь пользоваться в помещении, где находится машина), хранится у меня в ящиках тумбочек, которые легко выдвигаются на специальных полозьях с колесиками.

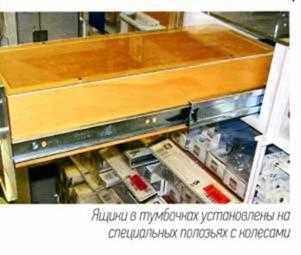

В таких же тумбочках в специальных ящичках с разновеликими секциями (соты) я храню ручной инструмент и разные приспособления. Крепеж и метизы укладываю в специальных кассетах с небольшими секциями. Для хранения больших количеств метизов служат различные банки и баночки.

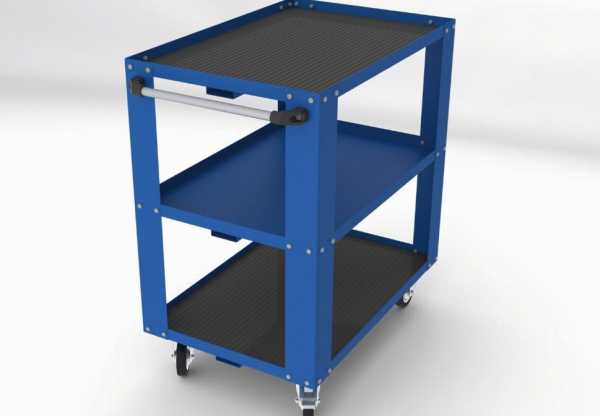

Сварочный аппарат я разместил на небольшом металлическом столике на колесах, который удобно размещается в нижней части стеллажа в задней части гаража. Так как сварочные работы я обычно произвожу на улице, то приходится перемещать сварочный аппарат по гаражу либо за его пределами. Делать это стало достаточно просто.

Там же у меня хранится бункер для инструмента (контейнер) на колесах, которые снабжены блокировочными устройствами. Если выкатить машину из гаража, установить этот контейнер на середину помещения и заблокировать колеса, то его можно использовать как верстак. На нем при помощи струбцин можно закрепить циркулярную пилу или рубанок и обрабатывать длинномерные изделия из дерева, металла, пластика и пр.

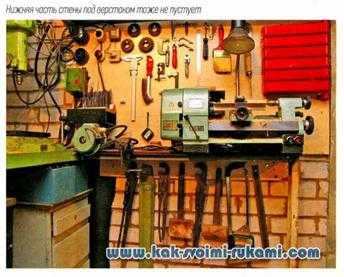

Для хранения часто используемого в работе инструмента (отвертки, гаечные ключи, специальные ключи для станков, фрезы, отрезные диски и многое другое) я изготовил специальные планшеты из ламинированной ДСП, которые разместил на стенах гаража.

Сверла от 1 до 10 мм (с шагом 0,1 мм) храню в специальном кондукторе с маркировкой диаметра сверла. Размер отверстия в кондукторе совпадает с диаметром сверла. Кондуктор может служить для калибровки сверл (в случае если не видно маркировки).

Почти по всему периметру гаража на высоте 2 м я сделал стеллажи для хранения вещей и материалов. Там помещается много всякой всячины; домкраты, насос, банки с краской и растворителями, посуда для замешивания строительных растворов и много-много других нужных, не совсем нужных и совершенно бесполезных предметов.

Если в гараже есть подвал, как у меня, то там тоже много чего можно хранить. Но надо помнить о повышенной влажности в подвале. Поэтому даже при хорошей вентиляции не рекомендую хранить в подвале одежду, картон и пр. вещи, которые могут покрыться плесенью либо впитать в себя запах сырости.

Для работы вне гаража необходимый инструмент и крепеж я собираю в пластмассовый бокс-контейнер. Закончив работу, развешиваю и раскладываю все на свои места в мастерской.

Освещение и обогрев мастерской в гараже

Гараж кирпичный, но не отапливаемый. Чтобы согреть помещение для работы в холодное или зимнее время, достаточно включить электрический обогреватель 1500 Вт. Для освещения под потолком повесил три прожектора с галогеновыми лампами по 500 Вт. В не очень холодную погоду для обогрева помещения достаточно тепла, выделяемого этими светильниками. Локальное освещение рабочего места при работе на станках осуществляю светильниками с лампами накаливания, конструкция которых позволяет изменять направление света и расстояние до объекта.

СОВЕТ:

Чтобы облегчить поиск крепежа, я наклеил ярлыки с надписью о содержании. Для этого подойдут кусочки обыкновенного медицинского пластыря или разноцветные яркие стикеры для ценников, используемые в магазинах. Цвет может обозначать вид крепежа, а на самой этикетке я пишу его размер — диаметр и длину и, например, тип головки.


Ссылка по теме:  Обустройство и ремонт типового ГАРАЖА своими руками


Вентиляция мастерской в гараже

В гараже необходимо иметь хорошую вентиляцию. Особенно если там будут производиться работы по сварке, пайке и резке металла, да и при работе с деревом вентиляция не помешает. У меня в гараже сделано два самостоятельных контура вентиляции — в подвале и в самом помещении. Пластиковые трубы, через которые циркулирует воздух, выходят на крышу гаража. Если в мастерской планируется работать с красками, лаками, пропитками и пр., то необходимо сделать принудительную вытяжку с помощью электровентилятора.

Расположение и оборудование рабочей зоны в мастерской

Размеры моего гаража — 6,5 х 3,0 м2. Если размещать машину вплотную к воротам, то при длине машины около 5 м в задней части остается примерно 1,5 м. В этом месте я расположил так называемую рабочую зону. Там я сделал стеллаж-верстак на всю ширину гаража. На нем установил сверлильный станок, тиски и сосредоточил тумбочки с ящиками для хранения инструмента, крепежа и вспомогательного оборудования. Пол в этой части гаража я сделал из половой доски, на нем комфортно работать даже зимой. Там можно выполнять некоторые работы, не выгоняя машину за ворота.

Для того чтобы машину можно было поставить как можно ближе к воротам гаража, необходимо, чтобы дверь в створках ворот располагалась максимально близко к стене и в гараж можно было входить и выходить, не переставляя машины. Еще один небольшой совет: рубильник для отключения электричества в гараже должен располагаться рядом с дверью. Это позволит выключать электричество непосредственно перед закрытием гаража, чтобы не выходить из него в темноте.

Оборудование подвала в гараже

Под основным помещением моего гаража находился подвал-бункер высотой 2 м. Я разделил его на две зоны — продуктовую и техническую.

Между ними соорудил кирпичную стенку. Продуктовая находится под «рабочей» и утеплена сверху (между плитами перекрытия и деревянным полом уложен слой минерального утеплителя). Там можно хранить банки с консервацией, картофель, яблоки и пр. Техническая зона расположена под тем местом, где стоит машина, и имеет выход в основное помещение на всей длине шириной около метра. Из этой части подвала удобно ремонтировать машину, там же я храню строительные материалы, которые не боятся влажности.

Подвал освещается электрическими лампочками на 36 вольт. Для этого используется трансформатор, который расположен в основном помещении гаража рядом с электрощитком.


Читайте также:  Гараж своими руками со смотровой ямой – чертежи


Уборка гаражного помещения

Не стоит забывать об уборке помещения. Чтобы облегчить эту работу, я использую пылесос, который расположен на верхней полке над верстаком. Гибкий шланг пылесоса свободно достает до любого места на верстаке и всегда под рукой. Опилки и стружку лучше сразу собирать пылесосом. Для окончательных приборок на рабочем месте необходимы: щетка на длинной ручке, совок и контейнер для мусора.

Пылесос поместил на верхней полке стеллажа над верстаком. Включать и выключать его штатным выключателем не всегда удобно. Для этого есть специальная розетка с выключателем, который расположен в удобном месте на небольшой высоте.

У меня в гараже всегда есть мыло, паста для мытья рук, свежее полотенце и умывальник, который может заменить пластиковая бутылка с пробкой, в которой просверлено несколько отверстий.

В мастерской необходимо иметь аптечку с минимальным набором лекарств (для этого можно использовать автомобильную аптечку), огнетушитель и кусок стеклоткани на случай неожиданного возгорания.

В подвале гаража температура не опускается ниже О градусов. Поэтому я запланировал разместить там небольшой бак с водой, электронагреватель и раковину со смесителем.

Электричество в гараже

В гараже требовалось серьезно изменить схему электропроводки. Для этого было несколько причин. Во-первых, я использую гараж в качестве мастерской, а мой сварочный аппарат, токарный и сверлильный станки работают от трехфазной сети. Во-вторых, для освещения подвала по соображениям безопасности необходима сеть пониженного напряжения, гальванически развязанная с общей электросетью посредством трансформатора. И кроме того, разношерстный ручной электроинструмент, которым я пользуюсь, имеет для подключения к сети вилки самых разнообразных конструкций. Питание их через переходники не только ненадежно, но и небезопасно.

Учесть условия работы

Гараж у меня — капитальный, кирпичный, но неотапливаемый. Поэтому зимой в нем высокая влажность. И, работая в гараже в холодное время года, я использую электронагреватели. Понятно, что в таком помещении и при монтаже электропроводки, и во время пользования электроприборами нужно соблюдать особые меры безопасности.

Расчет мощности и выбор кабелей для мастерской в гараже

Реализацию задумок я начал с проработки общей схемы электросети гаража-мастерской (рис. 7) и оценки основных токовых нагрузок. Станки и электроинструмент при попеременной работе потребляют максимально до 2 кВт, сварочный аппарат (3 фазы) — 5 кВт.

Я решил использовать кабели только с медными проводами. Алюминиевые ломаются после нескольких перегибов и при одном и том же поперечном сечении выдерживают на 25-40 % меньший ток, чем медные.

Если на проводе нет маркировки, его поперечное сечение можно рассчитать по формуле S = ND2/A, где S — сечение провода в мм2;

N— число, равное 3,1 А;

D — измеренный диаметр провода в мм.

Диаметр проводника (без изоляции) измеряют микрометром или штангенциркулем. Сечение гибкого многожильного провода определяют по сумме сечений всех входящих в жилу проволок. Токопроводящие жилы проводов имеют стандартные сечения: 0,75; 1,0; 1,5; 2.5; 3,0; АД 6,0; 10.0 мм2.

Если в одном кабеле имеется несколько одновременно нагруженных проводников, то применяют понижающие коэффициенты. Максимально допустимый ток, проходящий по такому проводнику, при расчетах надо уменьшить примерно на ДО %.

После расчета токовой нагрузки выполнил ввод в гараж кабелем с четырьмя медными жилами сечением 4 мм2, защищенным автоматом на 25 А. К трехфазным розеткам подводку сделал кабелем в четыре жилы сечением U мм2 (можно было взять 3 мм2), автомат применил на 16 А. Блоки розеток на стенах (максимальный ток — 10 или 1 б А) запитал кабелем в две жилы по 2,5 мм2. Блоки розеток на противоположных стенах гаража подключил к разным фазам. Освещение провел кабелем в две жилы сечением по 2,5 мм2 и защитил автоматом на 10 А. Трехфазный счетчик на щите рассчитан на 20 А.

Ввод нового кабеля в гаражную мастерскую

Электропроводка в наших гаражах разведена в металлических трубах по внешним стенам от одной коробки на два гаража. Отсоединив старый ввод, я подключил свой кабель и проложил его в металлорукаве до щита в гараже. Для подсоединения медных проводников к общей сети, выполненной алюминиевыми проводами, можно использовать специальные сжимы — ответвительные «орешки».

Электрощит в мастерской своими руками

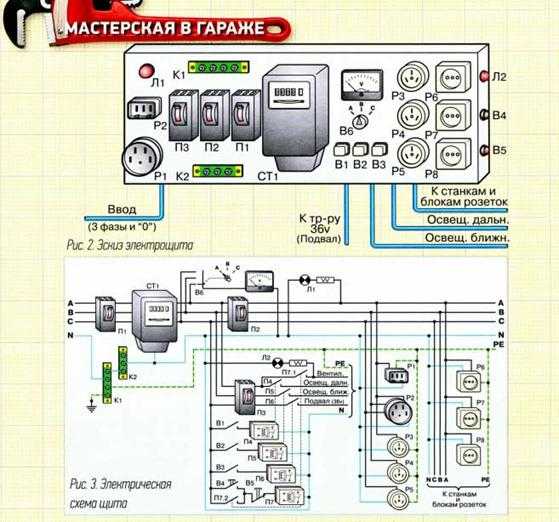

Схему электрощита (рис. 2) я разработал, исходя из собственных потребностей (рис 3). Фазовые провода от общей сети подсоединил к автоматическому выключателю П1 (25 А), который имеет комбинированный расщепитель: электромагнитный — для мгновенного отключения при коротком замыкании и тепловой — для отключения при перегрузках. Так я могу снять напряжение для работы в самом щитке либо заменить счетчик без отключения всех инструментов.

Счетчик в помещении гаража находится в тяжелых условиях. Повышенная влажность и перепады температуры зимой могут привести к его выходу из строя. Будучи под напряжением, он просушивает сам себя. На случай морозов некоторые специалисты рекомендуют устанавливать рядом с электросчетчиком в неотапливаемом помещении лампочку малой мощности.

Нулевой провод приходит на колодку К1 и с нее разводится ко всем устройствам отдельными проводниками. Установка защитных аппаратов в нулевом проводе при наличии электроприборов, требующих зануления, недопустима. Более того, все корпуса станков, светильников, калориферов и заземляющие разъемы розеток с тремя штекерами необходимо подключить к специальному защитному проводу (РЕ или PEN).

При наличии индивидуального контура заземления, сделать который я настоятельно рекомендую, защитные провода от корпусов электроустановок можно и не подключать к нулевой шине, а собрать их на хорошо заземленной отдельной шине в электрощите. Корпус металлического ящика щита обязательно зануляют.

Автоматический выключатель П2 установлен для защиты и отключения розеток. У меня в гараже четыре блока розеток. В каждом из них я постарался установить розетки различных типов. При работе ручным электроинструментом это позволяет обойтись без лишних переходников и избежать многих неудобств.

На электрощите установлены пять типов розеток (см. рис. 3). Розетки РЗ, РД, Р5 подключены к разным фазам, а розетки Р6, Р7, Р8 соединены параллельно и подключены к одной из фаз. Розетка Р2 — трехфазная, к ней я подключаю сварочный аппарат. Розетка Р1 (такой тип используют для подключения электроплит) — однофазная, на максимальный ток до 25 А.

Вольтметр с переключателем после счетчика позволяет контролировать напряжение на каждой фазе. Лампа Л1 — индикатор напряжения в розетках на одной из фаз, к которой подсоединены двухполюсные розетки.

Автоматический выключатель ПЗ служит для защиты и отключения освещения в самом гараже, в подвале и включения двигателя принудительной вентиляции помещений. Формально освещение поделено на зоны передней и задней частей гаража. Здесь не всегда нужна полная иллюминация. Иногда вполне достаточно дежурного света лампы, расположенной рядом с входом в гараж, либо светильников одной из зон. Рабочие места я освещаю дополнительными светильниками, которые подключаю к розеткам.

Выключатели В1 и В2 подают напряжение на электромагнитные пускатели (П4, П5) управления включением света в задней и передней зонах гаража, а выключатель ВЗ — на трансформатор 220/36 В для освещения подвала (Пб). Чтобы исключить попадание влаги в патроны электроламп, в подвале я использовал светильники герметичной конструкции, а провода поместил в пластиковые гофрированные трубы.

В боковой стенке щитка расположены две кнопки ВД и В5. Они управляют электромагнитным пускателем П7, который подает напряжение на двигатель принудительной вентиляции. Лампочка Л2 — индикатор работы вентиляции.

Токарный станок я включаю в трехфазную розетку. Прожекторы и лампы для освещения гаража подключены к сети через монтажные коробки, установленные на стенах.


Ссылка по теме:  Гараж своими руками- 3 варианта: навес, из бревна, из пеноблоков. Фото и чертежи.


На заметку:

Выключатели устанавливают в разрыв фазного провода, идущего к электроустановке.

Патрон электролампы подключают так, чтобы фаза была подсоединена к центральному его контакту, а резьбовая «юбка» патрона — к нулевому проводнику.

Для присоединения к сети настольных, ручных или переносных светильников надо применять гибкие провода с медными жилами сечением не менее 0,75 мм2.

Концы проводов, вводимые в распределительные коробки, оставляют с запасом в 60-80 мм. Провод (кабель) вводят в коробку через резиновый уплотнитель.

Кабель у ввода в коробку закрепляют на стене на расстоянии 50-60 мм от коробки.

Соединять провода пайкой в электросети запрещается.

По завершении работ я пригласил электрика, который обслуживает наш гаражный кооператив, и получил акт — разрешение на эксплуатацию электрооборудования гаража.


МАСТЕРСКАЯ В ГАРАЖЕ – СОВЕТЫ АРХИТЕКТОРА

Приступая к обустройству и оборудованию мастерской в гараже. важно заранее понимать, где именно будет размещаться рабочая зона и каким образом предполагается хранить инструменты.

К месту для автотранспорта и к месту для ремонтных работ предъявляются совершенно разные требования. При этом необходимо, чтобы обе эти зоны гармонично сосуществовали рядом друг с другом. Их разделение — обязательное условие грамотной планировки гаражного помещения. Так, работа с болгаркой или сварочным аппаратом рядом с автомобилем может нанести его лакокрасочному покрытию весьма серьёзный ущерб. Если же неправильно расположить станок или системы хранения инструментов, то они будут мешать выезду машины из гаража, что тоже недопустимо. Соответственно, следует иметь правильное представление об основных принципах грамотного зонирования используемого пространства.

ЗОНИРОВАНИЕ ГАРАЖА

Гаражное помещение рекомендуется разделять на четыре функциональные зоны. Первая — это зона, в которой можно заниматься непосредственно автомобилем: осматривать его и производить мелкий ремонт, связанный с заменой расходных материалов. Потребуется установить стеллажи, где будут храниться необходимые и часто используемые для этого инструменты, а также различные средства автохимии.

Ещё одна зона нужна для работ, не связанных с личным транспортом. В ней должны находиться как лёгкие ручные инструменты, так и тяжёлые электрические агрегаты или небольшие станки. Здесь, как правило, располагают верстак, стеллажи, полки, рейлинги и другие предметы аналогичного назначения (рис. 2).

При наличии свободной площади также имеет смысл предусмотреть место для отдыха (с креслом и умывальником). Это позволит привести себя в порядок после работы, расслабиться и снять усталость. Если помещение не отапливается, его придётся оснастить мобильным нагревательным прибором — тепловой пушкой, или масляным радиатором, благодаря которым в гараже можно будет заниматься ремонтом даже зимой (рис. 3).

Конечно, придётся выделить небольшую территорию у стены для хранения сезонных шин, автомобильной мойки и компрессора. Всё это можно очень удобно разместить на специальных антресолях (рис. 1).

СОВЕТЫ ПО ОБУСТРОЙСТВУ МАСТЕРСКОЙ В ГАРАЖЕ

К сожалению, ограниченная площадь гаражного помещения не всегда я позволяет расположить на ней всё, что хотелось бы. Поэтому следует максимально задействовать стены и потолок для устройства навесных систем, полок, стеллажей и шкафов. Рациональное использование метража позволит свободно перемещаться по помещению, ни за что не цепляясь. При распределении пространства важно соблюдать принцип: территории для свободного передвижения должно быть в два раза больше, чем для работы. В то же время не стоит забывать о таких мелочах, как шкафчик для рабочей одежды и полочка (или подставка) для огнетушителя (рис. 1, план).

Зону для электрооборудования и верстака лучше всего разместить в торцевой части гаражного помещения (рис. 1, 2, 3): при таком расположении станки не будут мешать выезду автомобиля и не создадут помех при ходьбе по гаражу. Опять же следует помнить о том, что ремонтная зона требует не только электроснабжения, но и усиленной вентиляции. При отсутствии последней работать будет опасно. К тому же оптимальный температурный режим, который позволит оздать вентиляционная система, поможет избежать образования конденсата, что предотвратит коррозию инструментов.

Мастерская в гараже – чертежи
Отделка интерьера

Поскольку в гараже хранятся всевозможные горючие составы, а в процессе сварки образуются искры, желательно выбирать пожаробезопасные отделочные материалы. Кроме того, они должны легко мыться и быть устойчивыми к механическим и химическим воздействиям. К таким материалам в первую очередь можно отнести керамическую плитку и пластиковые панели. Самый простой вариант — водостойкая штукатурка. Также, несмотря на горючесть, часто используют и вагонку. Идеального варианта нет — любая отделка имеет свои недостатки.

© Автор: Виктор Страшнов

ВНИМАНИЕ!

При устройстве полок необходимо соблюдать безопасное расстояние от них до автомобиля, которое должно составлять не менее метра.

МАСТЕРСКАЯ В ГАРЖЕ СВОИМИ РУКАМИ – ВИДЕО

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. РЕКОМЕНДУЕМ - ПРОВЕРЕНО 100% ЕСТЬ ОТЗЫВЫ.

Реклама

Ниже другие записи по теме "Как сделать своими руками - домохозяину!"

  • Подвесная полка в гараже своими руками Полка под потолком гаража своими...
  • Светильник с подставкой в гараж своими руками Удобная подсветка своими руками за...
  • Внутренняя отделка гаража своими руками – пошаговое фото ОТДЕЛКА ГАРАЖА ИЗНУТРИ СВОИМИ РУКАМИЗА...
  • Как сделать отопление гаража самостоятельно Как самому сделать отапливаемый гараж...
  • Гараж своими руками со смотровой ямой – чертежи Чертежи гаража для постройки своими...
  • Пандус для гаража своими руками Как я делал подъезд к...
  • Смотровая яма в гараже своими руками Как своими руками сделать смотровую...

    Подпишитесь на обновления в наших группах.

    Будем друзьями!


  • kak-svoimi-rukami.com

    Оборудование для гаража: изготавливаем своими руками

    Гараж — помещение техническое, существует специальное оборудование для гаража. Оно поможет при желании и умении отремонтировать машину. Многие вещи, касающиеся ремонта или профилактики авто, можно выполнять самостоятельно. Это существенно снизит затраты на обслуживание автомобиля.

    Чтобы своими руками отремонтировать авто, требуются определенные навыки и знания. Все делается с помощью инструментов и приспособлений, которые и называются «оборудованием». Если необходимого инвентаря нет, то появляется дискомфорт от того, что не можешь сделать работу быстро и качественно.

    Вернуться к оглавлению

    Как обустроить гараж?

    Прежде чем приступать к обустройству гаража, следует точно определиться, для каких целей вы будете использовать это помещение:

    • если это просто место стоянки авто — это одно;
    • если предполагается, что это погреб и «хламовник», где заодно и машина стоит — это другое;
    • если это место для пьянки — третье.

    Если предполагается, что в гараже будет проводиться ремонт и обслуживание авто, то этой цели должно соответствовать все. Расположение полок и стеллажей, расположение станков и оборудования, возможность уборки и, конечно, не стоит забывать про пожарную безопасность и защиту от взлома.

    Простой пример: установка стеллажа. Не стоит устанавливать стеллаж, который прилегает к полу или поднят над ним на пару сантиметров. Разольется бензин, затечет под стеллаж и создастся пожароопасная ситуация.

    Полки лучше не вешать на уровне головы. Или выше, или на уровне пояса. При работе с машиной человеку часто приходится наклоняться, основное направление обзора — сверху вниз. Поэтому, разгибаясь или просто проходя мимо есть риск удариться о полку. Если же полка расположена на уровне пояса, то это удобнее.

    Поверхность пола можно застелить линолеумом, желательно белым. Линолеум легко моется, при падении на него не будет искр, как в случае с цементным полом. На нем хорошо будет видно, если из машины побежит масло.

    Вернуться к оглавлению

    Оборудование смотровой ямы

    При оборудовании своими руками смотровой ямы следует предусмотреть такие моменты: края ямы должны быть укреплены уголками, чтобы избежать «осыпания» бетона. Сама яма по длине должна быть обязательно больше длины авто, что бы можно было из нее выбраться. Яма должна закрываться. Это предотвратит попадание в яму масел (если у авто что-то прокапывает).

    Скользкое дно ямы — это всегда риск. По краям ямы следует сделать лестницы (или ступеньки). В боковинах ямы стоит сделать ниши для инструментов. К освещению в яме следует отнестись серьезно. Если какой-то из электропроводов закоротит и вспыхнет, может вспыхнуть пожар.

    Ни в коем случае, если уж пользуетесь переносной лампой (хотя, лучше все-таки автономные светильники, они не так греются и вероятность искры малая), не использовать светильник с незакрытой лампочкой. Лампочка очень сильно нагревается.

    Вернуться к оглавлению

    Станки и агрегаты в гараже

    Безусловно, очень удобно, когда прямо в гараже расположены станки. Но гараж — это не заводской цех. Не стоит загромождать гараж разными станками, которыми не пользуетесь. Учитывая площадь гаража, следует исходить из практичного минимума и выбрать только необходимое оборудование. Иначе, те станки, которые не используются регулярно, будут простаивать. Имея определенные знания и умения, можно изготовить самодельные станки.

    Верстак. Прочный стол сверху желательно покрыть железным листом. Так и мыть его легче, и дерево не будет быстро изнашиваться. Под ним можно устроить ящички или полочки (туда можно поместить сварочный аппарат). Чтобы верстак не расшатывался, имеет смысл его прикрутить уголками к стене. Рядом с ним не располагайте стеллажи, поскольку часто нужен доступ хотя бы с двух сторон. Столешницу не нужно делать с ножками, следует оставлять выступы, например, для тисков.

    Также следует оборудовать умывальник, который можно сделать своими руками и водомаслоотделитель (это прибор, очищающий воздух в гараже от паров воды, масла, бензина). Если есть возможность подвести воду в гараж и организовать слив в канализацию — это надо делать. Это возможность содержать гараж в чистоте.

    Токарный станок в гараже можно устанавливать, если есть возможность его полностью изолировать (отдельная ниша, доверху затягивающаяся брезентом или с дверью, но с вентиляцией). Летящие искры и стружка несут существенную угрозу. Но токарный станок пригождается редко. В современных авто не так уж и часто приходится проводить ремонт с применением этого оборудования.

    moigarazh.ru
