Станок для изготовления пеллет – описание, технология изготовления гранул, рентабельность

Оборудование для производства пеллет из опилок и соломы

Пеллеты — альтернативный источник топлива для отапливания дачных и частных домов. Конкурировать с ними может только природный газ, но не ко всем домам подведены трубопроводы с газом. Поэтому прекрасной альтернативой считаются пеллеты, если наладить их производство, они еще станут прекрасным источником прибыли.

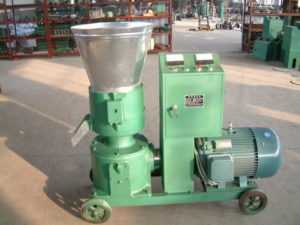

Оборудование для производства пеллет

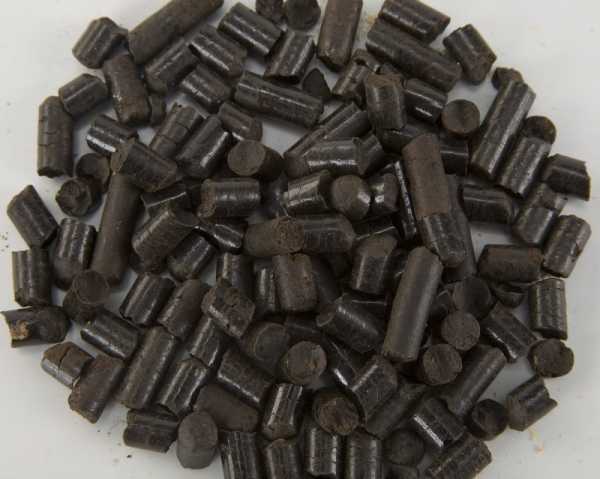

Описание и характеристика различных видов пеллет

Примечательность топливных гранул заключается в том, что их производство не требует определенных сырьевых источников, они делаются из чего угодно. Они не требуют какого-то высокотехнологичного сырья. Производить их можно из обычных отходов. Это могут быть остатки от обработки дерева: опилки, щепки. Или вовсе отходы сельхоз работ, как например, солома. Их еще называют топливными гранулами. По сути, это цилиндрические гранулы небольших размеров. Производство их включает, применение специализированного оборудования. Делаются они под высоким давлением без каких-либо клеящих веществ. По тепловым свойствам они не уступают сухим дровам. Места они занимают гораздо меньше.

Для правки можно сказать, что один килограмм таких гранул производят до 4,5 кДж тепла, что соответсвует теплотворности дровам 15% сушки.

При сжигании пеллет образуется меньше углекислого газа, меньше золы, и практически не формируется сера. Назначение пеллет:

• отапливают дома, в которых имеется печь или камин;
• применяются в котельных;
• используются в качестве туалетного наполнителя для домашних животных;
• применяются как абсорбенты для жидкостей.

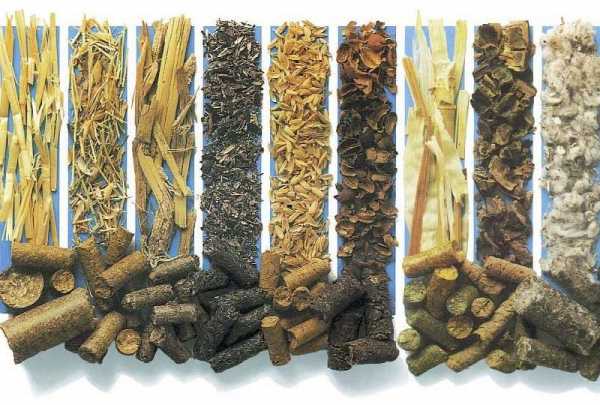

Виды пеллет

Если планируется производить пеллеты на продажу, то необходимо купить оборудование для производства гранул соответствующих стандартов тех стран, куда планируется их поставлять. Например, показатели по зольности для США не должны превышать 1%, а вот в Европе он выше на полпроцента.

Технология изготовления

Производство пеллет проходит в несколько этапов. На первом, сырье дробят на маленькие части. Далее сушат. После сушки еще раз дробят на более мелкие фракции. Далее проводят подготовку по воде, то есть остаточная влажность не должна превышать 10%.

Это важно, так как для прессования сырых пеллет потребуется больше усилий, и они не приспособлены для котлов, так как горят хуже и тепла от них меньше.

На следующем этапе, производство предполагает прессование пеллет, повторная сушка. Готовый продукт фасуют по одному килограмму.

Следует также уделить особое внимание содержанию воды в гранулах. Поскольку слишком сухое сырье хуже склеивается. Нужна некоторая дозировка влаги. Охлаждать пеллеты нужно после формовочного пресса. После чего они фасуются.

Оборудование для изготовления пеллетов

Оборудование для производства пеллет включает в себя:

• дробилка для измельчения сырья.
• сушилка;
• пресс для пеллет;
• охлаждающее оборудование для готового сырья;
• фасовочное оборудование.

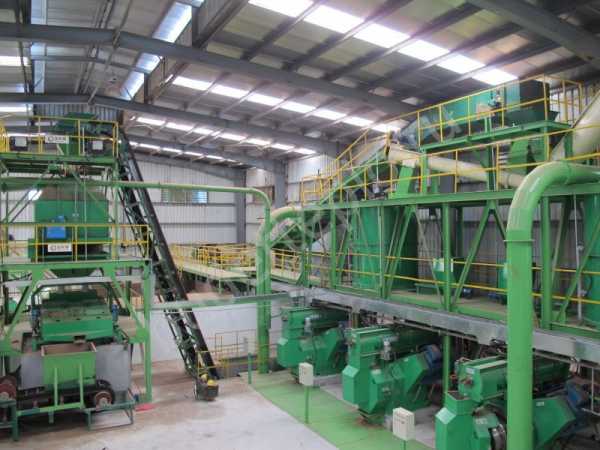

Линия по производству пеллет

Линия для производства пеллет в полной сборке обойдется не дешево. В ее полный комплект входит барабаны для сушки, конвейеры, весы, вентиляторы для обдува материала, мельницы молоткового типа. Главную роль здесь играет, конечно же, станок для пеллет. Изготовить его самостоятельно не получится, так как для создания матрицы потребуется фрезеровочный станок. Оборудование для гранулирования может отличаться по качеству производимых пеллет. Точность обработки может отличаться от стандартов.

Самодельная дробилка

Производство пеллет требует наличие дробилки, которую можно собрать своими руками. Если в сырье будут присутствовать ветки или иные вхождения типа горбыля, то потребуется дополнительное оборудования для их измельчения. Конечно, конструкций такого оборудования существует не мало. Некоторые из них измельчают сырье на не слишком крупные фракции.

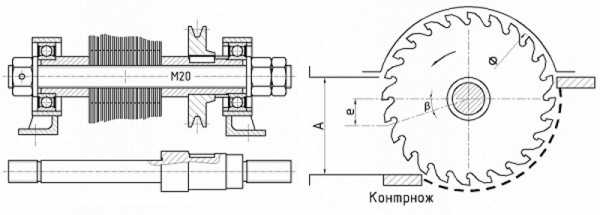

Схема самодельной дробилки

Для самостоятельного изготовления дробящего станка потребуется один электродвигатель, достаточно мощный, несколько дисковых пил. Такой станок станет хорошим помощником, чтобы запустить свое производство пеллет. Они крепятся на одном валу. Фиксируются они таким образом, чтобы каждый последующий зуб пилы смещался относительно предыдущего. На этот вал ставится шкив и пара подшипников по бокам. Вал устанавливается на раму и фиксируется там. Следует иметь в виду, что двигатель должен обладать достаточной мощностью, чтобы быть способным раздробить ветки и доски до нужного размера опилки. Производительность у такого агрегата не самая высокая.

Сушилка для опилок

Изготовление пеллет предполагает сушку исходного сырья. Чтобы пеллеты не посыпались сразу на выходе из прессовочного станка, требуется, чтобы опилки были нужной влажности. На крупном производстве это делается в специальных камерах. В домашних условиях некоторые мастера изготавливают барабанные сушилки, так как эта конструкция наиболее простая.

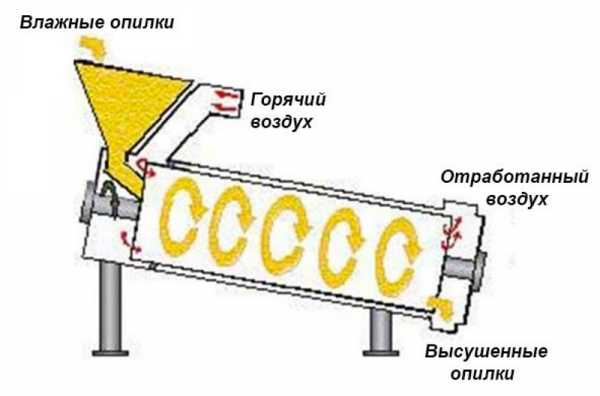

Самодельная сушилка для опилок

Железные бочки привариваются друг к другу. Далее их ставят на раму. К внутренним стенкам приваривают лопасти, которые во время сушки мешают сырье. С одной стороны импровизированного барабана подается горячий воздух, с другой этот воздух уходит. Вращается барабан при помощи электрического двигателя через редукторы. Источником горячего воздуха может быть обычная тепловая пушка.

Следует знать, что этот технологический процесс самый продолжительный и энергозатратный. Поэтому расходы могут превысить доходы.

Советы по выбору оборудования

Выбирать оборудование следует по тому объему работ, которое предполагается выполнять. Самые крупные агрегаты оказываются более затратными по стоимости и потребляемой электроэнергии. Если предполагается производить небольшой объем пеллет, с экономической точки зрения более выгодными окажутся некрупные и малопроизводительные станки.

Сухое сырье малыми количествами

Говоря о малых объемах, следует сказать, что подразумевается кубатура до восьмидесяти кубов опилок. Такое производство пеллет вполне допустимо для частного бизнеса. Затраты на просушку такого сырья гораздо меньше, чем на сырое.

Основное оборудование, которое потребуется в первую очередь:

• молотковая дробилка для получения мелких фракций сырья;
• агрегат для создания потоков воздуха;
• прессовочное оборудование для пеллет;
• охлаждающая установка;
• сепаратор;
• упаковочная линия;
• транспортировочные средства;
• контейнер или бункер для хранения.

Лучше иметь оборудование от одного производителя, так как это избавит от дальнейших проблем в случае поломки одного из узлов.

Сырые опилки малыми количествами

Сушка таких отходов обработки дерева считается самым затратным, так как требует гораздо больше времени и вложений в плане энергопотребления. Хотя, при больших объемах затраты себя окупают. К сырым относят опилки с влажностью до пятидесяти процентов. Перед изготовлением пеллет опилки нужно просушить до влажности примерно пятнадцати процентов. Чтобы труды не пошли прахом, после сушки его необходимо хранить в сухом и хорошо проветриваемом месте.

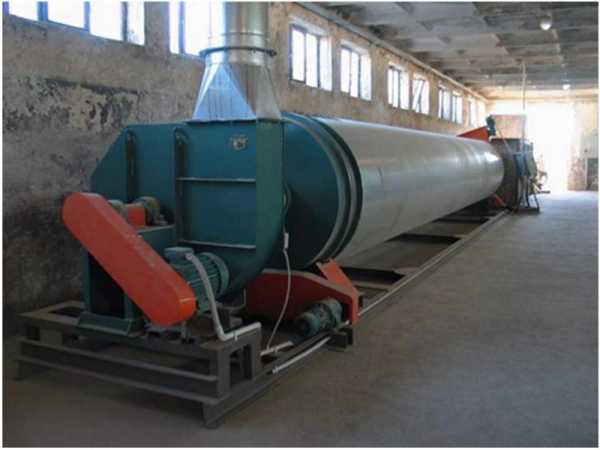

Промышленная сушилка для пеллет

Также следует предусмотреть дробление материала после сушильного аппарата. Это тоже поможет довести сырьевой материал до нужного состояния, из которого потом можно спрессовать гранулы. Для таких задач больше походят мощные установки, так как маленькие и дешевые не всегда могут справиться с поставленной задачей.

Достаточное количество сырья с влажностью сорок пятьдесят процентов

Объем достаточный для производства пеллет считается от двух тысяч кубов. Такое производство потребует. Это также требует наличие соответствующего оборудования:

• сито для отсеивания мелкой пыли;
• сушилка с электрическим генератором тепла;
• оборудование для перемещения готовой продукции;
• устройство для охлаждения готовой продукции;
• прессовочное оборудование;
• упаковочный станок;
• место для хранения и складирования производимой продукции;
• место, где можно хранить уже высушенное сырье. Склад или бункер;
• средство для измельчения начального сырья.

Такие объемы предполагают серьезной подготовки в плане оборудования рабочих мест. Наиболее затратная статья всех расходов приходиться на сушку сырья. Помимо аэродинамического метода, существуют также другие способы, например, вакуумная, инфракрасная и СВЧ сушка. Это более дорогое оборудование и требует больше энергозатрат.

Сухое сырье в больших объемах

Для работы с сухим сырьевым материалом понадобиться тоже оборудование, что и для сырого. Единственное отличие может заключаться в количестве прессовочного оборудования.

При выборе оборудования следует учитывать производительность оборудования и то качество, которое производитель готов гарантировать на свое оборудование и конечную продукцию.

Другие материалы

Кроме опилок в работу используются другие материалы:

• торф;
• отходы от сельхозпроизводства;
• солома;
• ветки.

Предварительно все это нужно просушить и измельчить. Технология работы с этим сырьевым материалом немного отличается, так как состав отличается.

Торфяные пеллеты

Например, торф нужно просушить, но не нужно измельчать. Шелуху наоборот дробить не придется, и в зависимости от состояния, скорее всего сушка тоже не понадобиться.

Требования к производству пеллет

Поскольку дерево и производство древесных материалов не нарушает экологию, то предъявляемых к нему требований не много. Дерево является горючим и легковоспламеняемым материалом, поэтому в цехе, где выполняется производство,  должны быть средства по тушению пожаров. В первую очередь это огнетушители и автоматическая система тушения. Также необходимо продумать, как сырьевой материал и готовая продукция будет храниться. Помещение должно оградить их от источников пламени.

Цех по производству пеллет

Поскольку все оборудование для производства пеллет работает с большим количеством воды, то разумно предусмотреть систему подвода воды и ее слива.

Применение пеллет

Основное назначение пеллет — сжигание в котлах в качестве источника тепла. Широко используется в ТЭЦ мощностью, превышающей 500 Мегаватт. Удельная теплота этого продукта не уступает сухим дровам или даже торфу. В зависимости от того, из какого сырья были изготовлены пеллеты, их энергоемкость может отличаться.

Применение пеллет

Наиболее часто используемым сырьем можно считать древесный опил, так как он имеется в достаточном количестве на всех деревообрабатывающих предприятиях. Тепло, которое можно получить от их сгорания равняется 4 кВт/ч/кг. Этого достаточно, чтобы отопить небольшой дачный домик. Помимо отопления, пеллеты используются в качестве туалетных наполнителей, как нестандартный вариант применения. На самом деле, сфера пеллет применения очень велика.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Оборудование для производства пеллет из опилок своими руками

Содержание статьи:

Постоянно повышающиеся экологические требования, невысокая цена и энергоэффективность делает пеллеты все более популярным видом топлива. При сжигании тонны гранул выделяется столько же тепла, как 680 литров мазута, 1500 кг дров, 485 кубометров газа. Производятся они своими руками из отходов переработки древесины (опилок) на специальном оборудовании.

Виды пеллет

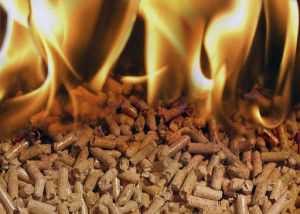

топливные пеллеты

Пеллетами называются еще опилочные гранулы. Существует множество их разновидностей, содержащих чистые опилки, с добавлением коры, соломы, очисток от семян или орехов, низкосортная древесина.

Важно понимать, что присутствие примесей понижает качество гранул, увеличивая процент зольности. Лучшие топливные пеллеты производят своими руками из древесных опилок без примесей!

Первый сорт. Гранулы содержат меньше 1,5% золы. Диаметр гранулы от 6 до 8 мм. Теплопроизводительность килограмма пеллет составляет 4,7 киловатт в час. Они подходят в качестве топлива, а также для наполнителя кошачьих туалетов.

Промышленный сорт. При зольности 1,5 — 5% пеллеты реализуют в качестве наполнителя для лотков. Растапливать ими своими руками можно только котлы промышленного типа. Размер их может достигать 12 мм, теплопроизводительность 4 киловатта в час. Зольность выше 5% не допускается.

На изготовление 1 тонны гранул уходит около 6 кубометров сырья.

Процесс изготовления пеллет

Производство древесных гранул состоит из нескольких этапов.

1. Измельчение сырья до крупной фракции на дробилках. На выходе получаются частицы с максимальным диаметром 2,5 мм. До просушки необходимо оберегать их от смешивания с камнями или землей. Скребковым оборудованием масса подается на сушилку.
2. Высушивание его до уровня влажности 7-12% в ленточных или барабанных сушилках. Оптимальная влажность на выходе составляет 10%.
3. Измельчение полуфабриката до мелкой фракции на мельницах молоткового типа. Конечный диаметр частиц — 1,5 мм.
4. Смачивание или водоподготовка массы паром или водой с постоянным перемешиванием в шнековых установках и подготовка к обработке прессом. Спрессовать в необходимую форму можно массу, своими руками доведенную до необходимой влажности. В смесительный барабан влага подается дозатором. Горячим паром обдается сырье из твердых пород, старое или некачественное.
5. Прессовка на матрице цилиндрической или плоской формы. Используются различные конструкции прессов мощностью до 500 киловатт.
6. Охлаждение гранул. Из пресса поступают гранулы температурой до 90 градусов, здесь они охлаждаются и теряют остатки влаги.
7. Просеивание и расфасовка. Чаще всего топливные пеллеты держат в больших емкостях и перевозятся россыпью. Продукт высшего качества рекомендуется своими руками фасовать в мешки большого объема во избежание ухудшения свойств. Реализуются такие гранулы в пакетах по 20 килограмм.

Вспомогательные этапы производства: очистка сырья от камней и металлического мусора, транспортировка, складирование и дозирование.

Все отходы, полученные при просеивании, идут во вторичную переработку. Поэтому производство древесных гранул своими руками безотходное.

Станки и линии для производства гранул

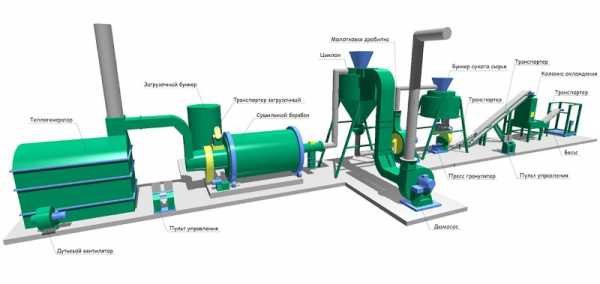

линия по производству пеллет

Топливные пеллеты своими руками можно изготавливать на мини-грануляторах или производственных линиях. Мини-грануляторы оснащаются дизельным двигателем или электромотором. Первый можно перемещать, что очень удобно для изготовления гранул прямо на лесопилке. Второй очень габаритен и устанавливается стационарно. Максимальная производительность мини-гранулятора составляет 250 кг готовой продукции в час.

Основное оборудование пеллетного производства:

• измельчитель-щепорез;
• сушилка для сырья;
• пресс — гранулятор;
• охладитель;
• транспортер.

Измельчители

Могут быть дисковыми или барабанного типа. Барабанные измельчители используются на крупных производствах, второе их название щепорезы. Они могут работать со стволами толщиной до 30 см. Бревно подается по транспортеру в барабан с несколькими ножами. Во время вращения бревно разрезается, щепа подается на транспортер. Размер щепы 5 — 30 мм.

Дисковые измельчители подходят для работы с ветками разного диаметра и отходами древесины. Могут быть в форме прицепа или стационарного устройства. Ножи в таком щепорезе крепятся на диск и отрезают куски древесины.

Сушилки

При производстве топливных пеллет используются аэродинамические или барабанные сушилки. Аэродинамические работают с частицами до 3 мм диаметром. Используются на крупных производствах, в комплект входит теплогенератор.

Барабанные сушилки высушивают сырье крупной фракции:

• опилки;
• древесная щепка;
• торф;
• навоз;
• камыш;
• травяную массу.

Сушилка состоит из барабана, печи, контроллера температуры, вентилятора, воздушной завесы и щита управления. Рабочая температура в оборудовании барабанного типа может достигать 800 градусов Цельсия.

Грануляторы

Все оборудование для грануляции делится по производительности. Прессы с эффективностью в час менее 300 кг обычно оснащаются плоской матрицей и двигателем до 30 киловатт. Двигатель пресса может быть дизельным или электрическим.

Прессы с эффективностью более 300 кг в час оснащаются матрицами цилиндрического типа, максимальная производительность их составляет 3,5 тысячи килограммов гранул в час. Работают такие мощные прессы только на электромоторах.

Охладители

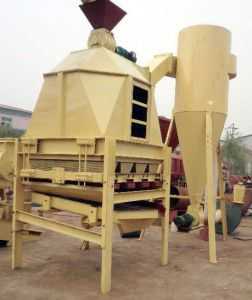

противоточный охладитель

Финальная стадия изготовления гранул своими руками — охлаждение. На производстве используются противоточные и жалюзийные охладители, различные по производительности. В жалюзийном оборудовании через щели в боковых стенках на гранулы выдувается поток воздуха. Как только охладительная емкость заполняется, срабатывает датчик и останавливается привод сортировки, двигающий транспортер. Производительность жалюзийных охладителей составляет до 2 тонн в час.

Противоточные охладители более мощные — до 20 тонн в час. Они представляют собой бункер охлаждения, механизм выгрузки, шлюза с электроприводом и воронки. Воздух попадает в бункер снизу через выгружную воронку. Заполнение бункера контролируется датчиками.

Упаковочные машины и транспортеры

Готовые гранулы насыпаются в мешки определенной емкости, которые запаиваются или зашиваются. Процесс происходит автоматически под наблюдением оператора.

Сырье и готовая продукция перемещается по цеху ленточными или шнековыми транспортерами. Шнековые меньше пылят, но работают медленнее ленточных.

Подробно об эффективности использования пеллет и их производстве в видеоролике:

stanokgid.ru

Что нужно знать про станок для пеллет перед покупкой?

Последние годы все большую популярность, в качестве альтернативного топлива, приобретают топливные пеллеты, производимые из отходов древесного сырья. Можно приобрести станок для пеллет заводского производства, а можно смастерить его своими руками. Все будет зависеть от наличия финансовых сбережений и от готовности потратить какую-либо сумму из них на закупку оборудования.

Станок для производства пеллет — правила выбора

Для производства пеллет из отходов древесины можно воспользоваться мини-грануляторами, которые будут оснащены двигателем дизельного характера либо электромотором. Для первого типа станка характерно то, что его можно будет двигать; второй же вид станков достаточно громоздкий.

Станок для производства пеллет в сборке

Основными элементами пеллетного станка являются:

• наличие измельчителя;
• сушильная камера;
• необходимо присутствие пресса;
• также понадобится охладитель;
• наличие транспортера.

Можно все данные элементы приобрести по-отдельности, но гораздо эффективнее приобретать сразу всю производственную линию для процесса производства древесных пеллет. При некоторой стесненности в денежных средствах, следует покупать данное оборудование с рук и по одному элементу: так выйдет гораздо дешевле — но, при этом, у вас будет уже использованное оборудование.

Перед закупкой пеллетного оборудования следует тщательным образом ознакомиться со всеми видами данного оборудования: и только затем подобрать наиболее актуальный станок для своего производства.

Можно ли сделать станок для изготовления пеллет своими руками?

Этим вопросом задаются многие люди, пожелавшие заняться данным видом предпринимательства. Станок для пеллет можно смастерить самостоятельно, если у вас есть свободное время, некоторый опыт слесарного и токарного дела, терпение, наличие необходимых средств для приобретения нужных компонентов.

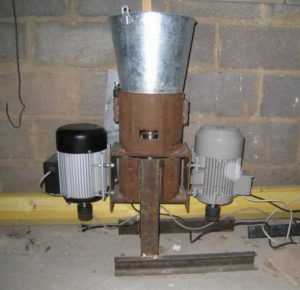

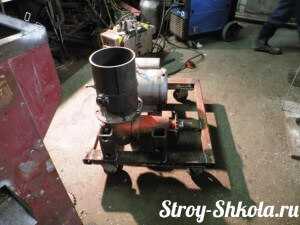

Самодельная установка для изготовления пеллет

Кроме того, данный станок, сделанный самостоятельно, подгоняется под ваши желания: необходимая мощность и нужные размеры. Данное оборудование вы будете знать до последнего винтика, и сможете собирать и разбирать его даже с закрытыми глазами.

Запасные части для последующего ремонта делаются также самостоятельно: поэтому значительно сокращаются финансовые затраты на покупку заводских составляющих.

Станок для производства пеллетов из опилок: что нужно знать перед покупкой?

Перед непосредственной покупкой всего необходимого для создания бизнеса по производству древесных пеллет, следует рассчитать все нюансы будущего бизнеса, оценить все его плюсы, внимательным образом рассмотреть все его недостатки и проблемы.

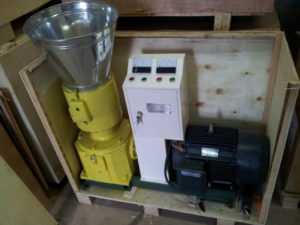

Оборудование (мини станок) для выпуска пеллет

Следует внимательнейшим образом изучить все необходимое для данного дела оборудование, рассчитать какое подойдет именно для вашего помещения, вашего будущего режима работы. При этом необходимо подготовить само помещение: его размеры должны быть не менее двухсот квадратов, при этом необходимая высота данного помещения не должна быть менее десяти метров.

Должна быть возможность подачи электроэнергии, возможность нормального подъездного пути. Следует также заранее подобрать будущий персонал, дабы после установки оборудования не происходило его простоев. При этом следует учесть, что работникам нужно время для изучения принципов работы данного оборудования.

Необходимо продумать возможность поставок сырья: лучшим вариантом создания данного бизнеса является сама лесопилка, кроме того следует заранее продумать рынки сбыта готового продукта. В том случае, когда производство пеллет налажено на лесопилках, окупаемость бизнеса наступает после полугода работы.

Можно ли организовать данный бизнес с нуля?

Ответ на данный вопрос очевиден — это просто невозможно. Единственное, что можно сделать: получить определенную помощь у государства. Существуют программы оказания помощи малому бизнесу либо беспроцентные виды кредитования для этого бизнеса.

Обратите внимание!

stroika-1.ru

Гранулятор для производства пеллет своими руками

Для топки дровяных печей и каминов, а также твердотопливных котлов в последние годы используют не только дрова, но и прессованные гранулы или брикеты из отходов деревообработки – пеллеты. В отличие от сжигания дров, наносящего вред экологии, использование пеллет решает проблему утилизации опила, щепы, коры древесины, и позволяет получить высокоэффективное и экологически чистое топливо.

Пеллеты своими руками

Брикеты промышленного производства имеют низкую остаточную влажность, хорошо разгораются, длительно поддерживают горение и не вызывают появления копоти, нагара и сажи, что особенно удобно при топке камина. Однако, цена их сопоставима со стоимостью сухих березовых дров. Поэтому при наличии больших объемов древесных отходов целесообразно сделать установку для изготовления пеллет своими руками.

Оборудование для производства пеллет

Пеллеты делают из опила, щепы, коры деревьев, а также из отходов сельскохозяйственной деятельности – жмыха, лузги, соломы. Сырье предварительно измельчают до размера частиц 3-5 см, просушивают в сушилках до влажности 15%, после чего помещают в дробилку мелкого дробления. Полученную массу с величиной фракции не более 2 мм загружают в пресс, где сырье прессуется. На выходе из пресса получаются гранулы с влажностью не более 12%, размер гранул зависит от конструкции оборудования. Гранулы собирают в мешки, укупоривают и используют для розжига и топки печей и котлов.

Таким образом, для самостоятельного изготовления пеллет понадобится такое оборудование:

1. Дробилка или измельчитель древесины. Если в качестве сырья вы планируете использовать опилки или лузгу, этот этап производства можно пропустить. Для использования обрезков пиломатериалов, веток, коры, некондиционной доски дробление является обязательным этапом.
2. Сушилка для сырья барабанного или аэродинамического типа. Сушилку можно изготовить своими руками из металлической бочки.
3. Дробилка мелкого дробления, в которой происходит измельчение крупного сырья до состояния опилок.
4. Пресс для пеллет или гранулятор с плоской или цилиндрической матрицей. Применение гранулятора исключает необходимость мелкого дробления сырья, так как в нем происходит одновременное перемалывание и прессование гранул.

Наиболее рациональным выходом для домашнего производства пеллет можно считать использование гранулятора с матрицей плоского типа – этот вид оборудования можно сделать своими руками, не прибегая к покупке дорогостоящих комплектующих. Измельчитель и дробилка в этом случае вам не понадобятся, а необходимость в сушильной камере зависит от влажности сырья.

Требования к сырью

Как уже говорилось, основным параметром, от которого зависит качество получаемыхпеллет – это влажность исходного сырья. Для изготовления гранул, хорошо удерживающих форму и горение, нужна измельченная древесина с влажностью 12-15%. Достичь такой влажности можно двумя путями: использовать опилки и щепу от высушенной древесины или досушивать сырье в сушильном барабане.

Из древесных отходов наиболее популярны опилки хвойных пород – благодаря высокому содержанию смолы и лигнина, гранулирование происходит быстрее, а готовые пеллеты лучше держат форму. В сырье не должно содержаться крупных включений, посторонних предметов, металлических деталей. Для этого его необходимо не только просушить, но и просеять.

Конструкция гранулятора для пеллет

Гранулятор – это емкость с установленной внутри плоской или цилиндрической матрицей.  Цилиндрическая матрица – это перфорированный барабан, внутри которого вращаются катки. Уплотненная масса с помощью катков вдавливается в прессовальные каналы – отверстия в барабане, и после прессования гранул и выхода их с внешней стороны срезается ножами.

Схема гранулятора для пеллет

Гранулятор с плоской матрицей работает по тому же принципу, но матрица в нем представляет собой перфорированный диск, жестко закрепленный на валу. При вращении матрицы катки аналогичным образом спрессовывают сырье и вдавливают его в отверстия в диске. Прессовальные каналы имеют форму сужающийся к выходу конус, что позволяет максимально уплотнять гранулы. Диаметр отверстий обычно не превышает 8-10 мм.

Для установки по прессованию пеллет можно взять готовую матрицу и катки – их продают в качестве запчастей производители  грануляторов для комбикорма, а можно изготовить самостоятельно из листового металла толщиной не менее 20 мм и подходящих шестерен, закрепленных на валу.

Приводом для гранулятора обычно служит электродвигатель мощностью не менее 15 кВт, и редуктор. Частота вращения матрицы должна находиться в пределах 60-100 оборотов в минуту. Вал, на котором закреплена плоская матрица, может быть ориентирован как вертикально, так и горизонтально, при этом необходимо предусмотреть емкость для загрузки сырья и выгрузки готовых гранул.

Видео — гранулятор для изготовления пеллет

Технология изготовления гранулятора

1. Изготовление матрицы. Если вы решили изготовить матрицу самостоятельно, вам понадобится заготовка в виде диска толщиной не менее 20 мм. При меньшей толщине матрица быстро деформируется. Диаметр матрицы может быть любым, от него зависит производительность. Так, при диаметре 50 мм и двигателе 25-30 кВт вполне можно получать 300-350 кг пеллет в час. Для меньших объемов достаточно матрицы 25-30 см в диаметре. В центре диска сверлят отверстие по диаметру вала редуктора и выполняют паз для жесткой посадки. Отверстия для прессования и выхода гранул выполняют в виде конуса.

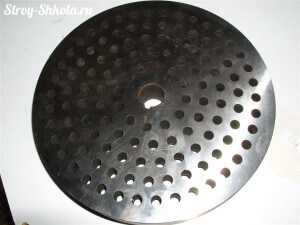

   Матрица для гранулятора

2. Шестерни или ролики для катков подбирают так, чтобы их ширина соответствовала рабочей зоне матрицы. Шестерни надевают на вал, который впоследствии будет закреплен перпендикулярно оси выходного вала редуктора с помощью муфты.

   Шестерни для катков

3. По размерам матрицы сваривают цилиндрический корпус гранулятора из трубы или листового металла. Корпус состоит из двух частей: в верхнюю загружают сырье, и после прохождения через систему роликов и матрицы готовые гранулы попадают в нижнюю часть корпуса, откуда по лотку высыпаются в подготовленную емкость.Матрица должна свободно вращаться внутри верхней части корпуса, при этом зазор должен быть минимальным.В нижней части корпуса делают отверстие для выхода готовыхпеллет, к нему приваривают лоток из трубы или листового металла.

   Корпус для гранулятора

4. Выходной вал редуктора закрепляют в нижней части корпуса гранулятора с помощью муфты и подшипников.

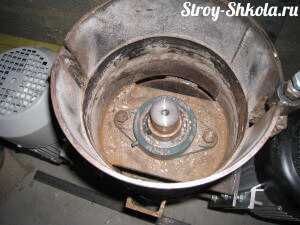

   Выходной вал редуктора

5. Для удобства чистки и обслуживания верхнюю и нижнюю часть корпуса выполняют разъемными с соединением на болты через приваренные ушки. Устанавливают матрицу и ролики в корпус.

   Крепим верхнюю и нижнюю часть гранулятора для пеллет болтами

6. Гранулятор устанавливают на раму, сваренную из уголка или швеллера, жестко закрепляя на ней. Крепят электродвигатель и подсоединяют его выходной вал к редуктору.

   Устанавливаем гранулятор на раму сваренную из швеллера

7. Раму и все детали гранулятора с внешней стороны окрашивают краской по металлу. Подключают двигатель в электросети и выполняют пробный запуск.

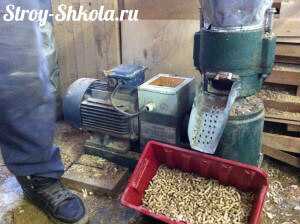

   Процесс изготовления пеллет с помощью гранулятора



Гранулятор с матрицей плоского типа для изготовления пеллет, сделанный своими руками, способен решить проблему отопления дома площадью до 150 квадратных метров. Полученные гранулы можно использовать как для сжигания в печи или камине, так и для твердотопливных котлов. При этом вам не придется задумываться об утилизации отходов переработки древесины и сельскохозяйственного сырья.

stroyvopros.net

Оборудование для производства пеллет из опилок

Здравствуйте уважаемые читатели и подписчики Блога Андрея Ноака! Давайте поговорим о том, как выбрать оборудование для производства пеллет из опилок.

Сегодняшний рынок предлагает огромное количество как нового так и б/у оборудования. Среди этого многообразия у некоторых даже бывалых специалистов иногда просто «разбегаются глаза»!

Перед покупкой оборудования для производства пеллет у покупателя появляется вопрос, что лучше купить? Может новое или лучше немножко поработавшее но гораздо дешевле? Возможно как бы три варианта:

• Новая линия гранулирования под «ключ».
• Линия гранулирования бывшая в употреблении.
• Купить линию по частям у разных производителей оборудования и скомплектовать все на месте.

Каждый из вышеперечисленных вариантов имеет как свои плюсы так и минусы. Мы их позже рассмотрим, а сейчас немного теории.

Оборудование для производства пеллет

Существует несколько вариантов комплектации линий:

• Линия для переработки дровяной древесины или кусковых отходов. Необходимо дополнительное измельчающее оборудование, подробнее о всех типах оборудования для измельчения древесины здесь.
• Линия работающая на полученных с производства опилках. Дополнительное оборудование для измельчения не требуется.
• Линия пеллетирования для древесины влажностью более 13%. Необходим дополнительно сушильный комплекс.
• Линия пеллетирования для древесины влажностью менее 13%. Нет необходимости в сушильном комплексе.

Вот полный список комплекта оборудования для производства пеллет:

• Барабанная или дисковая дробилка.
• Молотковая мельница.
• Котел работающий на опилках или газовый котел.
• Сушильный барабан.
• Механизм загрузки стружки в сушильный барабан.
• Дымосос.
• Циклон.
• Транспортер скребковый или ленточный.
• Подвижные полы, подробнее здесь.
• Скребковый транспортер.
• Молотковая мельница.
• Вентилятор.
• Бункер сырья с транспортером.
• Смеситель.
• Пресс гранулятор.
• Скребковый транспортер.
• Охладитель.
• Вентилятор для удаления отсева.
• Сито.
• Транспортер.
• Бункер готовых пеллет.
• Весы для биг бэгов.
• Упаковочный станок.

Вариант номер один, линия гранулирования под «ключ»

Теперь переходим к рассмотрению оборудования. К плюсам оборудования под «ключ» можно отнести:

• Наименьшее количество затрачиваемых сил на монтаж. Линия как бы «из коробки».
• Высокое качество монтажных работ.
• Исключение взятия оборудования типа «кот в мешке».
• Новое качественное оборудование будет более длительное время работать без поломок.
• Более современное оборудование имеет более высокий ресурс работы.
• Современное оборудование менее энергоемко, что снизит затраты на производство.
• Получение более качественной продукции, это тоже можно отнести к плюсам.

Минусы оборудования для пеллет под «ключ»:

• Более высокая стоимость проекта.
• Минимальные возможности для самостоятельного обслуживания и соответственно большие простои оборудования при незначительных поломках. Это происходит по нескольким причинам:
  • Линия находится на сервисном и гарантийном обслуживании. И если даже порвался шланг, замена которого может быть около 20 минут, нужно ждать специалистов фирмы до нескольких дней.
  • Плохое знание оборудования.

Линия гранулирования Б/У

Плюсы оборудования бывшего в употреблении:

• Дешевизна линии. Если покопаться на европейском рынке, то можно купить линию бывшую в употреблении за достаточно низкую стоимость в довольно хорошем состоянии.
• Кроме дешевизны, еще одним плюсом является то, что можно найти вариант с большей производительностью чем новое оборудование за те же деньги.
• Линия гранулирования может быть более «продвинутой» за те же средства что и линия под «ключ».

Минусы оборудования для пеллет б/у:

• Покупка оборудования типа «кот в мешке».
• Сложный монтаж оборудования с собственными нововведениями.
• Не всегда полный комплект оборудования. Ниже приведен полный комплект оборудования.
• Исключается сервисное и гарантийное обслуживание.
• Недостаточное наличие документации.
• Снижается вероятность установки оригинальных запчастей. Если покупается очень старая линия, очень часто запасные части уже на нее не изготавливают.

Из выше описанного следует, что для того чтобы минимизировать влияние минусов необходимо соблюдать следующие правила:

• Тщательный осмотр и прослушивание покупаемого оборудования на посторонние шумы. Особое внимание необходимо уделить головному оборудованию (пресс, дробилка, сушильный комплекс).
• При монтаже оборудования стоит особое внимание уделить выставке пресса пеллет, неровно (не по уровню) расположенный пресс будет способствовать увеличению расхода матрицы и пуансона, снижать качество готовых гранул.
• По возможности выбор останавливать на линиях работоспособных.
• Выбирать линию более свежих годов.

Скомплектованная линия пеллетирования

Довольно редкий случай в нашем опыте. Но все же встречается. К примеру при покупке большой линии б/у оборудования, в придачу удалось захватить гранулятор. Или другой случай, когда гранулятор достался практически даром. В таком случае проще оборудование скомплектовать чем покупать новую линию.

Скомплектованная линия для производства пеллет, это наверное самый дешевый вариант установки оборудования, но наверное и самый сложный.

Видео оборудования производства пеллет

Ребята, перед покупкой оборудования лучше ознакомиться с бизнесом, поговорить с людьми работающими на аналогичных работающих предприятиях, изучить специальную литературу по деревообработке в которой вы найдете все ошибки которые допускают новички. Удачи и до новых встреч!

andreynoak.ru

Топливные брикеты своими руками

Альтернативные источники энергии пользуются все большим спросом. Древесные пеллеты не являются исключением.Они производятся из экологически чистого сырья – древесных опилок, и иногда содержат некоторые примеси (шелуху подсолнечника, солому и т.д.). Чем выше процент содержания примесей, тем ниже качество пеллет.



Каков процесс производства пеллет?

Изначально предварительно взвешенные опилки дробятся на мелкие фракции. Как правило, они имеют большую влажность. Поэтому сырье отправляют в сушилки, где влажность понижается примерно до 10 %. После просушки материал подвергается тщательному измельчению молотковыми мельницами.

В шнековых смесителях происходит добавление примесей, а также увлажнение сырья, для того чтобы обеспечить легкое и качественное формирование пеллетов на следующем этапе. При помощи специальных матриц,  формируют смесь в готовые пеллеты, после чего осуществляется упаковка материала.

Оборудование для производства пеллет из опилок

Оборудование для изготовления древесного биотоплива подразделяется в зависимости от мощности и производительности.

Это может быть как линия по производству пеллет, включающая сепараторы для отделения различных фракций опилок, сушильную камеру в виде конвейера, непосредственно гранулятора и барабанного охладителя; так и стационарные пресс-грануляторы, которые производят пеллеты из предварительно подготовленного сырья.

При этом линия производства пеллет может иметь производительность более 2 тонн/час, тогда как мини-гранулятор производит всего около 200 кг/час. Приобретая стационарный гранулятор, Вы можете выбрать топливо, на котором работает его двигатель (дизель, бензин или гранулятор с приводом от вала отбора мощности трактора).

Линии для производства пеллет высокой производительности

– Линия для производства пеллет с помощью пресс-гранулятора ОГМ-0,8. Линия отличается полной автоматизацией и легкостью монтажа. В результате получаются пеллеты, диаметр которых составляет 8 мм. Технические характеристики: производительность 500 кг/час, мощность двигателя пресса 45 кВт-ч, частота вращения матрицы пресса – 250 мин-1.



Барабанный гранулятор ОГМ-0,8.

Процесс изготовления биотоплива происходит следующим образом: изначально опилки с помощью скребкового транспортёра поступают в сушильный барабан, где устраняется избыточная влага и сырье высушивается. При этом теплогенератор поддерживает оптимальную температуру в барабане.

Из барабана опилки попадают по трубопроводу с камнеуловителем (для улавливания инородных тел) в циклон-накопитель, откуда сырье постепенно направляется в молотковый измельчитель, функция которого состоит в измельчении опилок до необходимой фракции.

Затем шнек подачи сырья подает измельченные опилки на линию увлажнения, после чего происходит самый главный процесс – гранулирование. При этом сырье подогревается до температуры 180 ̊С, и под давлением прессуется.

Поскольку гранулы имеют высокую температуру, они недостаточно прочные. Для придания соответствующей плотности и прочности, их температуру понижают на линии охлаждения с помощью вентилятора ВВД №2. Затем шнек подачи направляет готовые пеллеты на участок упаковки, где они фасуются в брикеты различного объема и веса.

Линия для производства пеллет с помощью пресс-гранулятора ОГМ-1,5

Комплекс отличается от предыдущего только своей мощностью и производительностью. Как правило, любой цикл производства гранул состоит из выше перечисленных этапов и не обходится без применения сушильного оборудования, измельчающих дробилок, участка увлажнения, прессования и охлаждения пеллет.

Технические характеристики: производительность – 0,8-1 тонн/час, мощность 160 кВт-ч, мощность двигателя гранулятора 75 кВт/ч, частота вращения матрицы пресса – 140 мин-1.

Установленная мощность линии составляет 520 кВт, обслуживают комплекс 2-3 сотрудника. Допускается использования сырья влажностью до 60 %, диаметром до 20 см и длиной до 75 см. Опилки по транспортеру загрузки поступают в барабанную рубильную машину, при этом из сырья улавливаются камни и посторонние предметы. Затем в барабанной сушилке удаляется влага, и опилки направляются в барабан для сухого подготовленного сырья.

На линии гранулирования установлен пресс мощностью ≈ 190 кВт, который под давлением при высокой температуре изготавливает гранулы. Противоточный охладитель понижает температуру пеллет, которые затем фасуются в биг-беги. Помещение, в котором устанавливается оборудование, должно иметь площадь более 1000 м2 и высоту >8 м.

Оборудование для изготовления пеллет малой и средней мощности

Пресс ПГ-200 представляет собой мини-линию для производства пеллет. При этом его производительность существенно ниже – 200 кг/час, а мощность – 30кВт/час. В его состав входит гранулятор с матрицей диаметром 200 мм, смеситель-увлажнитель и охладитель гранул. На выходе также получаются пеллеты, диаметр которых составляет 8 мм.

Однако данная установка не предусматривает сушильный барабан. Поэтому для изготовления биотоплива с помощью данного оборудования, нужно использовать предварительно высушенные и измельченные опилки.

Гранулятор Kompakt PP300

Данный вид оборудования отлично подойдет для установки на лесопилках и небольших предприятиях, которые занимаются деревопереработкой. Производительность шведского пресса составляет около 200-300 кг/час. Машина оборудована одной матрицей (тип цилиндрический, диаметр – 410 мм), выпускающей гранулы диаметром 8 мм.

В качестве сырья подходят опилки влажностью не более 15% и размером около 3 мм. Если влажность и размер превышают данные значения, опилки должны быть предварительно высушены и измельчены в дробилках.

Kompakt PP300 оборудован электрическим сушильным шкафом, который работает в автоматическом режиме, мельницей-дробилкой мощностью 7,5 кВт и охладительной башней. В целом, данный механизм является отличной альтернативой комплексным линиям по производству пеллет.



Пресс Amandus Kahl

Гранулятор имеет следующие преимущества: производит пеллеты из разного по размеру сырья, допускаются колебания влажности опилок, и пресс работает практически бесшумно. Amandus Kahl – это надежное долговечное оборудование, представленное в различной комплектации и размерах.

Диаметр плоских матриц может достигать 1250 мм, а мощность – до 400 кВт. Маломощные модели используются для несерийного производства пеллет, тогда как более мощные модели могут устанавливаться на автоматизированные линии. Принцип работы гранулятора заключается в том, что опилки с помощью бегунов продавливаются сквозь отверстия в матрице, а затем ножи разрезают жгут на гранулы.

Как линии для производства пеллетов, так и стационарные грануляторы позволяют изготовить продукцию высокого качества. При сгорании пеллеты дают всего 1,5-5 % зольности, в отличие от древесины, у которой эта характеристика достигает 15%.

Для отопления экономически выгодно использовать пеллеты, производство которых с помощью выше описанного оборудования, становится доступным и прибыльным.

Если Вы хотите, чтобы Ваше дело было связано с таким материалом как древесина, тогда крайне полезно для Вас будет прочитать



Самодельный пресс



На фотографии представлено приспособление, вернее, его «заготовка», для изготовления прессованного топлива в домашних условиях. Сделать такое может каждый.

Пресс достаточно простой по конструкции. Придумывать с нуля ничего не нужно. Нужно лишь иметь станок, можно не рабочий, для производства масла и некоторые дополнительные детали. Рассмотрим, из чего состоит прессовочный станок, где и что располагается, какие детали лучше использовать.

Рабочий двигатель – штатный маломощный. В нашем случае спрессовать опилки его мощности не хватит. Меняем его на трехфазный, мощностью 400 Вт.

1. Ремень с двигателя на маховик – зубчатый. Но допускается ставить и плоский. Правда, в таком случае брикет может получиться «недопресованным». Плоский ремень при повышенной нагрузке будет пробуксовывать.

3-4. Пускатели – предназначены для обеспечения работы станка в реверсном режиме. Управляют пускателями концевики, установленные над блоком управления в верхней части. Увидеть их можно на нижнем фото.

1. Концевик прямого хода.

2. Концевик обратного хода.

Концевики отрегулированы так, чтобы субстрат и опилки прессовались в брикет с оптимальным усилием. При желании, они дают возможность регулировать величину хода рабочего поршня. Консистенция изначального материала будущего топлива бывает разной, усилие пресса тоже может понадобиться разным.

Электрических проводов минимум, их разводка простая, требует минимальных знаний электротехники. Большим специалистом быть не обязательно.

Прессуется брикет в специальном лотке. Для передачи усилия двигателя на поршень используется червячная передача. Вариант наиболее оптимальный, когда жесткие опилки являются основной составляющей брикетного топлива.

Это по внутреннему устройству. Теперь о навесных деталях.

На станок сверху устанавливается контейнер, куда укладываются опилки или другой материал для «приготовления» брикетного топлива.

С одной стороны, со стороны поршня, контейнер имеет пазы для крепления 1 и 2. Они удерживают лоток на месте, не дают ему «гулять» по сторонам, в то время когда прессуются опилки с наполнителем и формируется брикет топлива.

На прессовочный станок устанавливается поршень, изготовляемый из фторопласта.

Материал можно брать и другой, но фторопласт имеет хорошие прочностные характеристики: не крошится, не ломается, трещин не бывает. Это важно, когда для производства топлива используются жесткие опилки или другой подобный материал. На поршне делается паз, при помощи которого он крепится на штоке в контейнере.

Поскольку станок, на котором прессуется брикет, изготавливается, вернее, переделывается из станка для производства масла, в его передней части есть отверстие 1 (нижнее фото). Нам оно не нужно. Закрыть его можно пластиной, изготовленной из любого жесткого материала.

На скобу 2 внимания не обращаем. Это дозатор – приспособление для срезывания масла. Тоже не пригодится.

Сверху контейнер закрывается крышкой.

На крышке, с торца, сделана направляющая втулка для фиксатора.

По бокам имеются замки.

Крепится крышка: сверху контейнера – на направляющих; сзади – фиксатором.

В таком виде перед нами предстанет окончательно самостоятельно собранный станок, на котором можно делать топливный брикет, использую опилки, как основное сырье производства.

Производство террасной доски

Как недорого сделать складной верстак своими руками?

Производство угля

metmastanki.ru
