Стол поворотный — виды, конструкция, применение, особенности и ГОСТы.
Стол поворотный – это часть оснастки сверлильного и фрезерного станка предназначенная для расширения функциональных возможностей оборудования. С помощью поворотного стола можно без переустановки производить обработку деталей расположенных по окружности, вращать заготовку в различных координатах и выполнять другие операции.
Сфера применения и преимущества
Поворотные столы широко применяются на станках различного назначения — как на автоматических линиях при серийном производстве деталей, так и на отдельных установках. Это фрезерные, вертикально-сверлильные станки, ковочные молоты, прессы и другое оборудование, где необходимо обеспечить быстрое перемещение обрабатываемой заготовки относительно рабочего органа. Применяются поворотные столы и при сварочных операциях для выполнения рельефной и точечной сварки.
Главным преимуществом поворотного стола является возможность обработки деталей в различных плоскостях. Так, для фрезерных станков помимо перемещения заготовки в трех основных направлениях (продольное, поперечное и вертикальное), поворотный стол может обеспечить вращение детали в вертикальной и горизонтальной плоскостях. Стол обеспечивает перемещение заготовки в различных координатах, фиксировать её под требуемым углом наклона и производить высокоточную обработку.
Применение поворотного стола позволяется значительно уменьшить затраты времени на обработку, повысить производительность труда. При выполнении сварочных операций данный вид оснастки позволяет устанавливать деталь вне зоны работы, тем самым не прерывая производственный цикл. Значительно повышаются и функциональные возможности оборудования.
Виды поворотных столов
Поворотные столы для металлорежущих станков и другого оборудования классифицируются в зависимости от возможного направления движения. Существует пять основных типов столов:

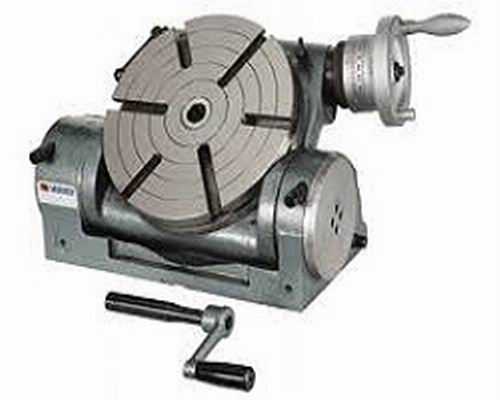

- Поворотно-наклоняемые. Может осуществлять поворот заготовки вокруг собственной оси и её наклон на угол от 0 до 90°.
- Поворотный с продольным перемещением. Применяется при фрезеровании отверстий внутри плоских стальных изделий. Есть модели оснащенные делительным диском для разделения рабочей зоны на функциональные части.
- Поворотные горизонтально-вертикальные столы. Обеспечивают возможность эффективной обработки заготовок в вертикальном и горизонтальном положениях. Данная конструкция, в частности, широко применяется при круговом фрезеровании и нарезании винтовых канавок.
- Горизонтальный поворотный стол. Используется для кругового фрезерования, сверления отверстий по окружности и других операций. Наиболее простой и универсальный вариант конструкции.
- Поворотный стол с поперечно-продольным перемещением. Наиболее технологичный вариант конструкции, значительно повышает возможности станка, особенно при отсутствии собственной системы поперечно-продольного перемещения. Стол имеет возможность полного поворота по основанию, что даёт возможность обработки деталей со сложной конфигурацией, поверхности которой расположены под различными углами по отношению друг к другу.
Поворотные столы выпускаются по стандартным размерам. Основные диаметры: 320, 400, 500 и 630 мм.
Конструкция поворотных столов
На рисунке выше представлен наиболее простой вариант конструкции поворотного стола. В корпус стола (11) запрессована втулка (10). В ней вращается шпиндель (2). На шпинделе установлена планшайба стола (1). Также в корпус запрессована и втулка (7). В неё направлен фиксатор реечного типа (5) который входит под действием пружины (6) во втулку (3).
Для управления фиксатора предусмотрена рукоятка (4). Поворот планшайбы осуществляется с помощью подшипника качения состоящего из обоймы (12), колец (14) и шариков (13). Для регулировки осевого зазора применяется гайка (8) и стопорный винт (9).
ГОСТы
Общие технические условия столов поворотных с ручным и механизированным приводом регулирует ГОСТ 16935-93.
mekkain.ru
Изготовление стола с использованием станка ЧПУ
Самостоятельное изготовление мебели, и изготовление мебели по индивидуальным заказам со временем, становится все более популярным. Для этого существуют несколько причин.
Первая, когда нужна мебель определенного вида и размера и функциональности, а купить именно такую невозможно, остаётся мебель по индивидуальному заказу или изготовление мебели самостоятельно.
Вторая, оптимизация размеров мебели, это по прежнему актуально для всего СНГ. Мы вынуждены бороться буквально за каждый квадратный метр в жилом помещении.
Поэтому самостоятельное изготовление мебели, изготовление мебели под заказ, а так-же декорирование мебели открывают большие возможности, для создания комфортной обстановки в жилище.
Фрезерно-гравировальные станки ЧПУ позволяют производить прямолинейный и криволинейный раскрой ДСП, фанеры, ДВП, МДФ в том числе ламинированных, фрезерование фигурных вырезов, декоративные элементы для украшения мебели, резные фасады и многое другое.
В данной статье приведён пример изготовления оригинального стола, который может одновременно выполнять три функции: журнального столика, стола для компьютера и парты для школьника младших классов.
Сам процесс самостоятельного изготовления мебели можно разделить на несколько этапов.
Проектирование- не пожалейте времени и подробно продумайте необходимую Вам функциональность и нюансы использования, только после этого приступайте к созданию чертежей (эскизов) и управляющих программ (УП) для станка ЧПУ.
Выбор материала для изготовления мебели. В данном случае в качестве материала выбрана фанера двух типов толщиной 18 и 12мм. Данный материал легко и быстро обрабатывается гравировально-фрезерным станком ЧПУ. Использование гравировально-фрезерного станка ЧПУ позволяет применить в данной конструкции систему шип-паз. Это упрощает сборку конструкции, улучшает внешний вид изделия, и повышает его эксплуатационные характеристики, в нашем случае прочность.
Подготовка управляющих программ(УП) для станка ЧПУ, раскрой материала на станке.
Сборка и окраска изделия.
Итак приступим.

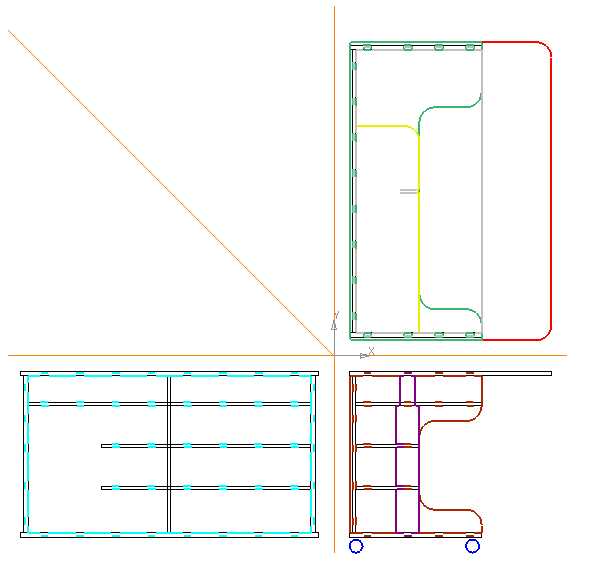

Проанализировав конструкцию будущего стола: форму, желаемые размеры , количество полок и расстояние между ними (что зависит от того что собираемся туда установить), далее создаём чертежи деталей. В результате стол состоит из 9 деталей, рисунок 1.
Рисунок 1.
Детали 1, 2, 3 и 4 выполнены из фанеры толщиной 18мм, детали 5..9 из фанеры толщиной 12мм. Использование гравировально-фрезерного станка ЧПУ позволяет производить фигурный раскрой материала при производстве мебели поэтому форма деталей не ограниченна только прямыми линиями.
На рисунке 2 представлен сборочный чертёж изделия.
Рисунок 2.

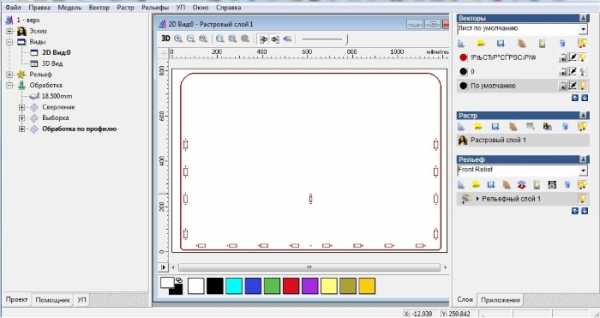

На основе чертежей деталей при помощи пакета ArtCam создаём управляющую программу для станка ЧПУ. Для каждой из деталей 1..5 программа для станка ЧПУ состоит
из 3-х этапов с разными стратегиями обработки: Сверление, Выборка и Обработка по контуру, рисунок 3.
Рисунок 3.
Для детали 9 управляющая программа состоит из двух стратегий: Обработка по контуру и Сверление. Для деталей 6…8 Стратегия только одна -Обработка по контуру.

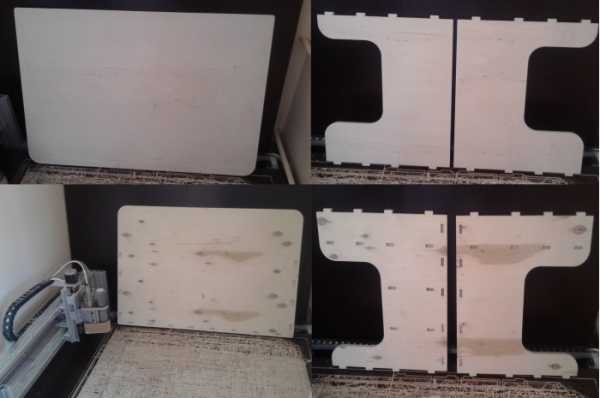

На рисунках 4 и 5 представлены детали полученные в результате обработки фанеры на гравировально -фрезерном станке ЧПУ.
Рисунок 4.
Рисунок 5
Если в качестве материала использовалась не шлифованная фанера — производим шлифовку.
Дополнительная обработка торцов деталей не требуется.
Сборка изделия представлена на рисунках 6 и 7.
Рисунок 6
Рисунок 7.

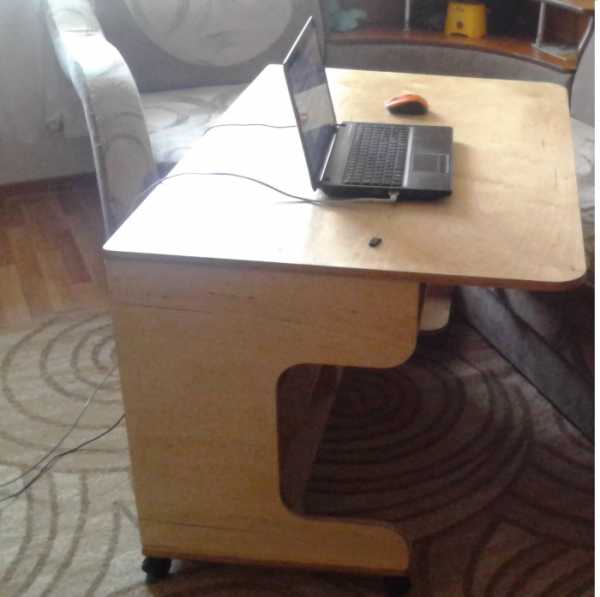

Вскрываем стол лаком и производство закончено, рисунок 8.
Рисунок 8.
Изготовление мебели. Коллекция работ
Изготовление мебельного фасада на чпу с имитацией резьбы по дереву
Подготовка файла 3D резки в ArtCAM
cncmodelist.ru
Полезные приспособления для станков с чпу

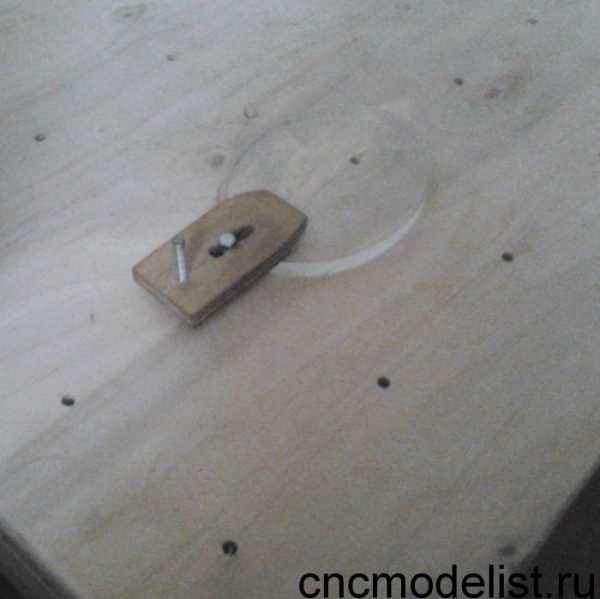

1. Крепление заготовки к рабочему столу станка.
Одна из задач при работе с гравировально — фрезерным ЧПУ-станком — это правильно закрепить заготовку. Поэтому мастера обзаводятся со временем массой разнообразных технологических приспособлений. Ниже представлен вариант крепления заготовок к фанерному столу станка с ЧПУ при помощи винтовых прижимов на резьбовых втулках.
При разметке отверстий на рабочем столе станка под резьбовые втулки необходимо учитывать расположение движущихся частей станка расположенных под рабочим столом, а так же длину используемых крепёжных винтов, чтобы движущиеся части станка не упирались в крепёжные винты.
В комплект крепления входят мебельные резьбовые втулки М8 (от 4 шт.), болты М8 (от 4 шт.) и поперечины -планки, длинною равные ширине стола, для крепления заготовки поперек (2 шт.). Могут понадобиться и планки для прижима заготовки по длине стола (2шт., длиной не менее половины длины стола).
По углам стола необходимо сделать отверстия d=10мм и вбить в отверстия мебельные резьбовые втулки. Такие же отверстия (под болты М8) необходимо сделать и в планках. При необходимости можно досверлить дополнительные отверстия в столе. Варианты закрепления разных заготовок смотри в слайд шоу ниже.
2. Изготовление ванны для резки с подачей в зону реза охлаждающей жидкости (Александр Б., Краснодар)
Очень полезное приспособление, если вы работаете с дюралью или акриловым камнем.

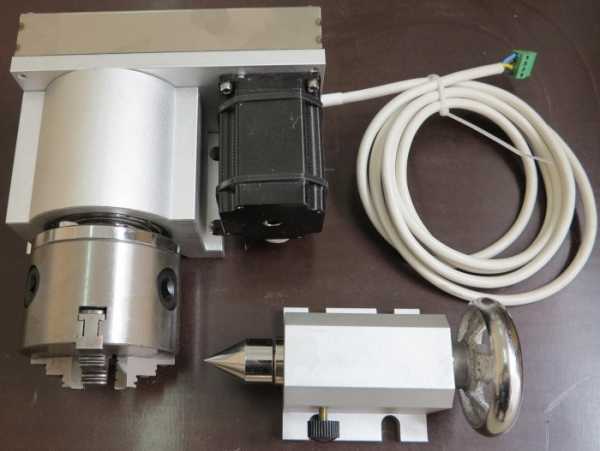

3. Поворотная ось
В случаях, когда в результате требуется обработка цилиндрических заготовок чтобы изготовить кольца, бюсты, браслеты, элементы мебели, например, резные ножки столов, используется поворотная ось. Так-же
Для фиксации длинных заготовок, которых патрон не в состоянии достаточно жестко зафиксировать и удерживать, используется задняя бабка (по аналогии с токарным станком), поддерживающая противоположный конец заготовки.
2 Инструкция по установке печатающей головки 3Д принтера на станок Моделист3040
4. Стол и накладка из оргстекла
(Сергей К.,г. Гагарин и Эдуард Н., г. Краснодар). Позволяют получить идеально ровную поверхность, необходимую для гравировки.

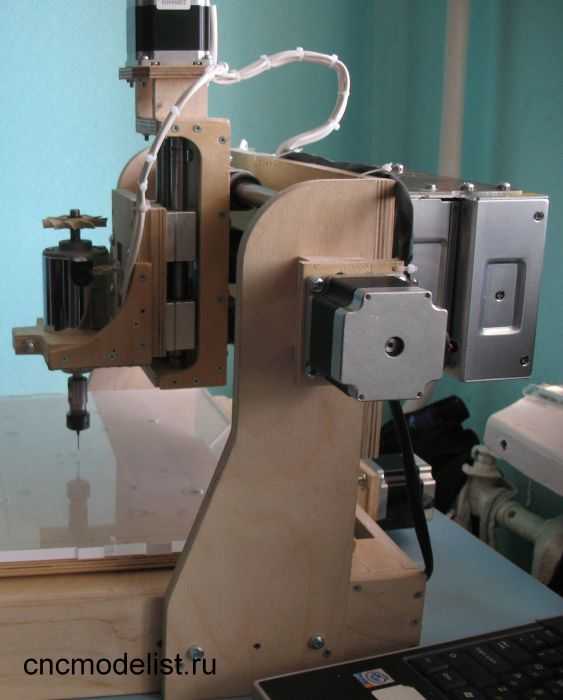

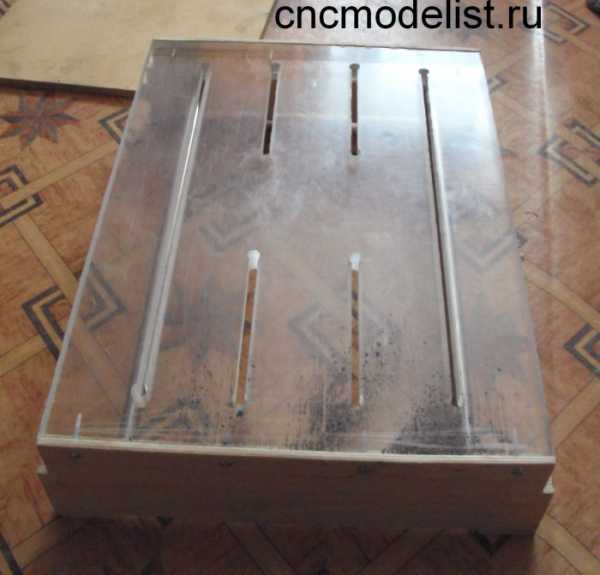

рисунок 1 Стол из оргстекла
Стол из оргстекла был реализован на модели чпу станка Моделист3040 с подвижным порталом. На рисунках 1а, 1б, 1в приспособления для крепления деталей на такой стол.

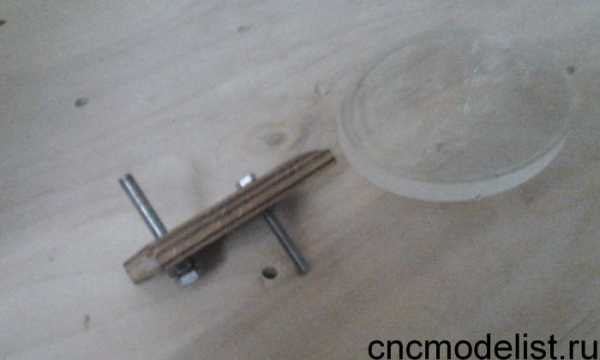

рисунок 1а Элементы крепления деталей на стол из оргстекла
рисунок 1б
рисунок 1в
Как видно на фотографиях, элементы крепления, предложенные Сергеем К. могут быть использованы и при стандартном фанерном столе.
Фото и видео работ от этого пользователя Вы можете найти на странице Коллекция работ на станках серии Моделист.
Накладка из оргстекла для чпу станка с подвижным столом взята из разбитой матрицы ЖК монитора (рисунок 2). Крепление на такую поверхность пользователь осуществляет с помощью двухстороннего скотча.
рисунок 2 Накладка из оргстекла
5. Подсветка рабочей зоны
(Эдуард Н., г. Краснодар), рис. 3, 4
рисунок 3 Подсветка рабочей зоны
рисунок 4
Для подсветки используются светодиодные линейки.
Светодиоды запитываются от блока питания контроллера, расположенного на задней стенке станка серии Моделист вместе с блоком питания шпинделя (рис. 5, 6) . На данном станке установлен dc шпиндель (300Вт) с малым биением, что важно при фрезеровке печатных плат.

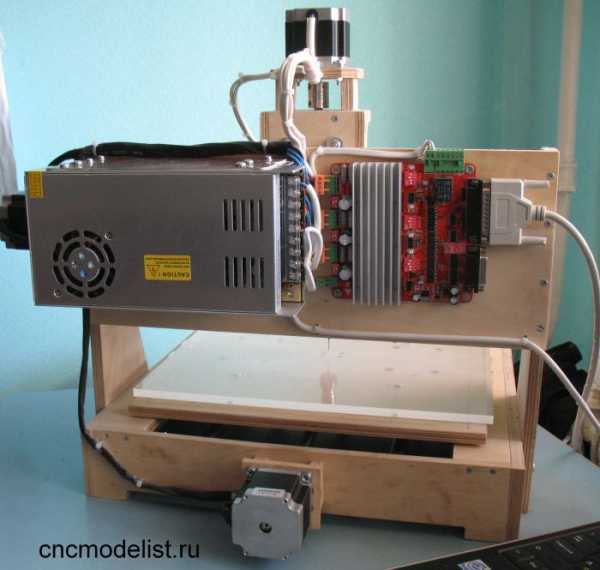

рисунок 5 Крепление блоков питания контроллера и шпинделя на задней стенке фрезерного станка
рисунок 6
6. Щетки для сбора пыли
(Сергей К., г. Гагарин). Во время фрезерования пыль от обрабатываемой детали оседает на деталях чпу станка, что приводит к загрязнению подшипников и затруднению плавного перемещения. Для сбора пыли можно использовать насадку для пылесоса из комплекта фрезера Энкор или изготовить самостоятельно приспособление с щеткой, как на рисунках 7 и 8.
рисунок 7 Приспособление для сбора пыли
рисунок 8

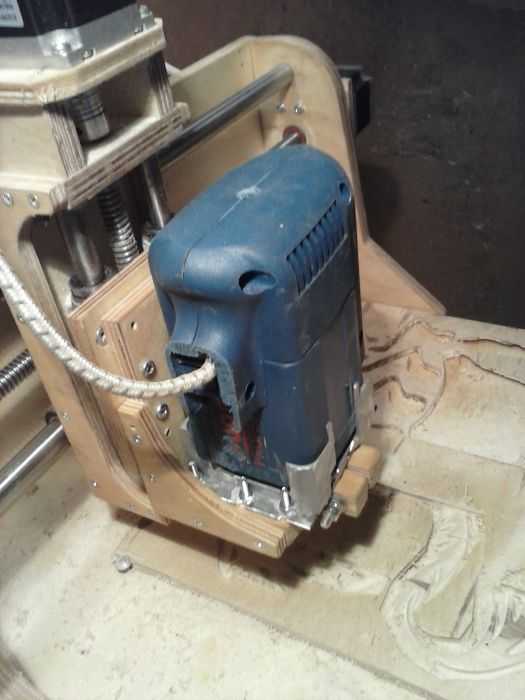

7. Установка большого фрезера на чпу станок Моделист 3040
( от techeb, г. Чаплыгин)
«Сгорел фрезер энкор 800вт. сначала поменял щетки, думал с ними что, потом провод !одножильный очень хрупкий (для меня это дико) подпаял — не помогло. забил пока на него, у знакомых починю позже, щас дел невпроворот.
Решил использовать ручной фрезер фиолент 1100 украинского изготовления. срезал болгаркой обвес, снял верхний кожух с ручкой, в которой кнопка с регулятором оборотов. в существующий крепеж фрезер не влез, пришлось пойти другим путем. насверлил в металлической пластине отверстия и прикрутил её к фрезеру теми винтами, что скрепляют снизу металлическую часть и пластиковый корпус. фрезер очень удачно подошел по размерам — поместив его с пластиной в держатель, осталось место для винтов по бокам. кстати, этот вариант крепления позволяет провести нам юстировку шпинделя путем подкладки шайб разной толщины. хотел закрепить вернюю часть шпинделя хомутом для сантехнических труб, но передумал — посадка достаточно жёсткая. верхний кожух вернулся на место , но без рукоятки, которую отпилил, теперь она типа пульта для включения шпинделя и регулятора оборотов ))) провода, естественно, были удлинены шнуром от старого утюга. сравнение — фиолентовский шпиндель (да, теперь уже шпиндель) работает намного тише, устойчив в крепеже за счет большей площади посадки и меньшей высоты, да и по весу он оказался немного меньше.
Украинское изделие радует — стабильно выдает мощь без просадок, фрезы не горят с ним (позволяет использовать скорость перемещений на полную)»
Работы пользователя techeb можно посмотреть в разделе Коллекция работ.
8. Организация рабочего места
(Константин К., г. Краснодар)
Фото гравировки, фрезеровки и сверловки печатной платы от Константина К.
9. Обдув на моторы
(Сергей К., г. Гагарин)
При длительной работе станка в закрытых помещениях без кондиционирования воздуха моторы могут перегреваться (греются те оси, по которым происходит больше перемещений по программе) . Для избежания перегрева, можно поставить обдув на моторы, например так, как это сделал Сергей К.

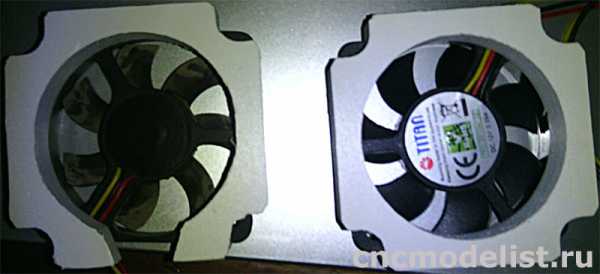

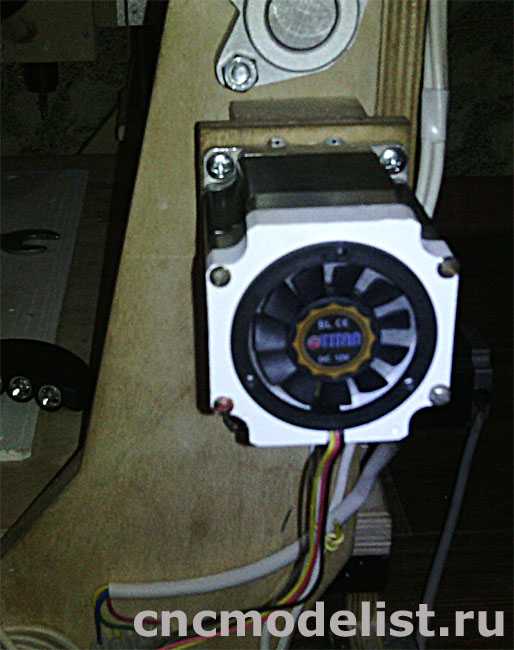

Крепление обдува на мотор
В качестве обдува хорошо подходят маленькие вентиляторы из компьютерных магазинов (те, которые идут на процессор, видеокарту и прочее). 5ти вольтовые вентиляторы можно запитать от контроллера (выход 5 вольт). 24 вольтовый кулер запитывается от блока питания контроллера. Для вентилятора 12 вольт необходим понижающий стабилизатор 24В в 12В. Также можно соединить два 12 вольтовых вентилятора последовательно (один за другим) и подключить к блоку питания 24В.
Крепление вентилятора можно осуществить к задней стенке двигателя, где есть четыре отверстия с резьбой М3. Если отверстия крепления вентилятора не совпадают с отверстиями на моторе, можно сделать переходную пластину.
Переходные пластины сделаны из ПВХ 10 мм.
10. Увеличение теплоотвода для шпинделя Энкор с помощью крепления
(Александр Б., г. Краснодар)
«Я так подумал. Шпиндели сгорают из-за перегрева подшипника (перегревается рушится и заклинивает). Подшипники нормально менять не получается, новые умирают в течение полу часа. Я купил уже третий шпиндель. В стандартном крепление подшипник стоит в деревянной обойме как в термосе и почти не охлаждается.
Так вот, я решил увеличить теплоотвод шпинделя с помощью стандартного крепления. Чтоб его закрепить понадобилось только 4 уголка стоимостью меньше 100р, 4 отреза, 8 отверстий, +4 болтика. Конечно конструкция не взрачная, делал на скорую руку (за час). Но шпиндель стоит очень надежно, не менее крепко чем в стандартном крепление.
Крепление для шпинделя. Станок Моделист3040
11. Регулятор оборотов шпинделя своими руками (Денис Р., г. Москва, станок cnc-2020al)
«Понадобился тут (для нового станка) регулятор оборотов, т.к. на максимальных оборотах невозможно обрабатывать мягкие материалы (оргстекло, например, плавится). Плюс, из-за особенности корпуса станка есть резонансные частоты, которые ухудшают обработку из-за дополнительной вибрации (т.е. режимы надо подбирать)…»
Историю создания регулятора оборотов шпинделя полностью Вы можете прочитать здесь.
Больше полезных приспособлений для чпу станков вы можете найти на нашем ФОРУМЕ
cncmodelist.ru
Поворотный стол для фрезерного станка – подробное описание + Видео
Поворотный, координатный или любой другой стол для фрезерного агрегата с ЧПУ либо без программного управления является важнейшим элементом металлообрабатывающей установки.
1 Какой должна быть рабочая поверхность фрезерного станка?
Стол оборудования для фрезерования вносит свой собственный вклад в конструкционную жесткость агрегата, что очень важно. При этом основная функция рабочей поверхности любого станка (с ЧПУ, работающего под ручным управлением) заключается в удобном для обработки расположении фрезеруемых изделий. Ключевыми показателями столов, исходя из этого, считают площадь, которая выделяется на них под заготовку, и их общие геометрические (линейные) размеры.

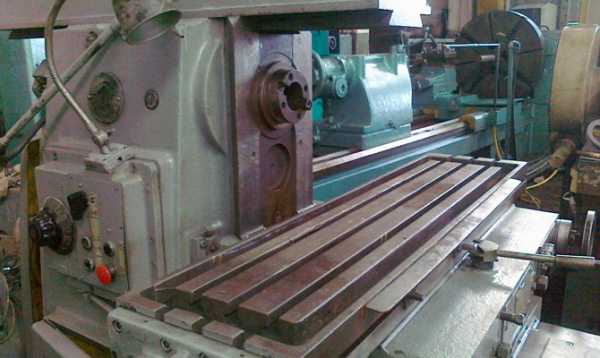

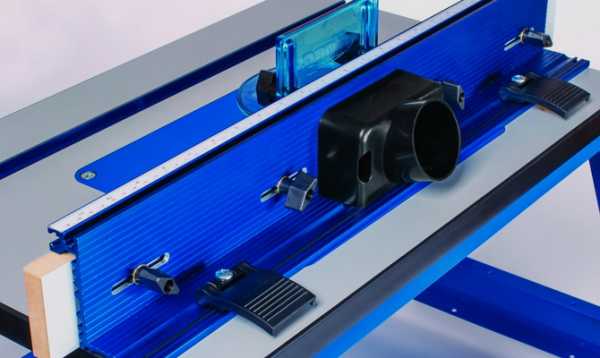

Стол оборудования для фрезерования
Рекомендуем ознакомиться
Чем большей площадью рабочей поверхности обладает станок, тем более универсальным он является. Логика здесь проста – небольшое по размерам изделие без труда поместится на большом столе, а вот «всунуть» крупную деталь на маленький стол для фрезерного агрегата (СФА) уже не получится. Кроме того, на установках с большими рабочими поверхностями нередко можно выполнять качественный раскрой заготовок, увеличивая тем самым технологичность станка (нет потребности в монтаже специальных раскроечных аппаратов).
Поверхность СФА всегда покрывается специальным защитным слоем, например, пластиковым. Причем сама конструкция стола обязана быть максимально прочной и жесткой, чтобы обеспечивать отсутствие вибраций при обработке деталей и прогибов при помещении на нее тяжелых заготовок.
Поверхность с защитным пластиковым слоем
Многие установки для фрезерования в наши дни снабжаются добавочной бакелитовой либо пластиковой панелью, которую крепят на основном СФА.
Такую панельку называют «жертвенной». Она предохраняет инструмент от поломки при незапланированном его контакте с рабочей поверхностью фрезерного станка, а также защищает последнюю от чрезмерного износа. «Жертвенный» стол агрегата легко меняется на новый по мере необходимости.
2 Поворотный стол – весьма удобное приспособление
Стандартные рабочие поверхности дают возможность производить движение (возвратно-поступательное) фрезеруемой детали в трех направлениях – вертикально, поперечно и продольно. Если требуется выполнить многогранную обработку заготовки, указанных «способностей» оборудования мало. Решить проблему расширения возможностей фрезерного станка с ЧПУ или с ручным управлением позволяет поворотный стол. Его монтаж существенно повышает функциональность оборудования за счет того, что фрезеруемые изделия можно вращать вокруг горизонтальной или вертикальной оси.

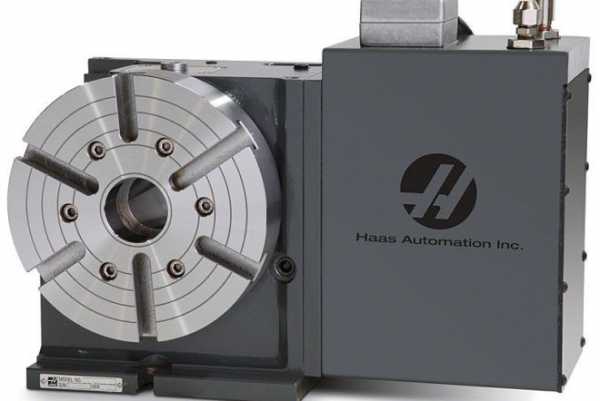

Поворотный стол
Поворотный СФА позволяет задавать нужный угол наклона заготовки за счет того, что он может перемещаться в разных плоскостях. На агрегатах с ЧПУ такая поверхность обеспечивает возможность обработки изделий круглой и спиральной конфигурации. При ручном управлении поворотный стол позволяет тщательно выполнять переходы, закругления заготовок, фрезеровать криволинейные поверхности.
Фрезерование криволинейной поверхности
Диаметр, который может иметь поворотный стол, бывает разным. Чаще всего изготавливаются поверхности с величиной диаметра 32–63 мм. При подсоединении описываемых приспособлений к станку с ЧПУ используется отдельный вал. Автоматика в данном случае контролирует без участия человека все перемещения рабочей поверхности.
Поворотный стол может быть наклоняемым, с вертикально-горизонтальным, продольно-поперечным и только горизонтальным перемещением. Ниже более подробно рассказано о каждом из указанных его видов.
3 Разновидности поворотных СФА – выбирайте самый эффективный
Горизонтально-вертикальная поворотная рабочая поверхность гарантирует эффективную обработку изделий по горизонтали и вертикали. Задняя бабка станка в данном случае улучшает крепление обрабатываемой заготовки. А планшайба на подобных столах крепится при помощи обычного кривошипного приспособления. Вертикально-горизонтальный поворотный стол идеален для кругового фрезерования и при выполнении винтовых канавок. Также его применяют при работе с составляющими конструкций из стали и металла, которые по отношению друг к другу размещены на некоторой угловой дистанции.

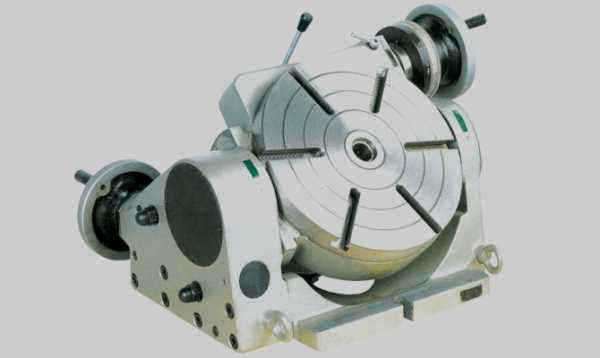

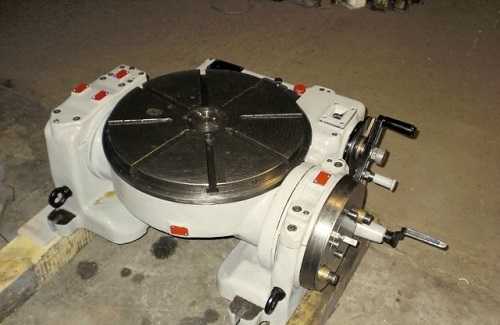

Поворотный наклоняемый СФА используется при фрезеровании поверхностей стальных конструкций, смонтированных под углом в 0–90°. Его эксплуатируют тогда, когда нет необходимости постоянно устанавливать и демонтировать обрабатываемую деталь, так как конструкция данной рабочей поверхности затрудняет эти процедуры.
Поворотный наклоняемый СФА
Наклоняемые приспособления нередко снабжаются специальным диском, дающим возможность разделять стол на несколько рабочих зон. Фиксирующий механизм на таких столах выполняется в форме разъединяющего кривошипного устройства. Причем в нем предусмотрено наличие защелкивающихся элементов.
Наиболее технологичным принято считать поперечно-продольный стол для станков с ЧПУ. Его конструктивные достоинства значительно расширяют функциональность и производительность фрезерного оборудования. Такой стол обязательно нужен для станка без механизма перемещения (продольно-поперечного) фрезеруемых заготовок. Уникально высокая эффективность обработки деталей на описываемых рабочих поверхностях обусловлена тем, что они способны проворачиваться по своему основанию полностью.

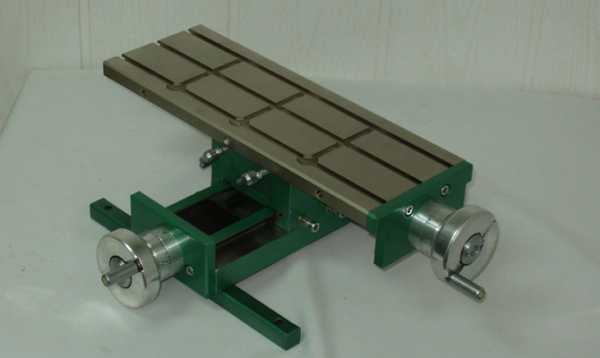

Поперечно-продольный стол
Самым простым СФА считается горизонтальная поверхность для проведения фрезерных операций. На такой стол допускается установка станка с ЧПУ и стандартного агрегата. Как правило, он применяется на универсальных мелкогабаритных установках для фрезерования с целью обработки на высоком уровне качества угловых элементов заготовок, уступов и пазов.
4 Вакуумный стол – верный помощник фрезеровщика
Для фрезерного агрегата с ЧПУ вакуумный механизм является настоящей находкой. Он дает возможность фиксировать изделия на столе посредством силы специального насоса без применения не всегда надежных механических прижимов. На таком СФА крепление детали осуществляется за счет атмосферного (внешнего) давления после того, как вакуумный спецмеханизм откачивает воздух в промежутках между рабочей поверхностью и изделием, подготовленным для фрезерования. В результате формируется «эффект присоски», который и держит деталь.
Вакуумный механизм для станков с ЧПУ
Вакуумный стол может изготавливаться в разных вариантах. Существуют следующие его виды:
- Шлицевые. Они годятся для фиксации изделий с большим количеством отверстий на своей поверхности и для маленьких деталей, у которых контактная площадь является незначительной.
- VAC-MAT. Вакуумный стол с жесткой конструкцией. Изготавливается из специальных полимеров, характеризуется наличием большого числа изолированных отделений между уплотняющим материалом и фрезеруемым изделием. Из указанных отделений происходит одновременная откачка воздуха. Это обеспечивает надежную фиксацию деталей при сквозной их обработке.

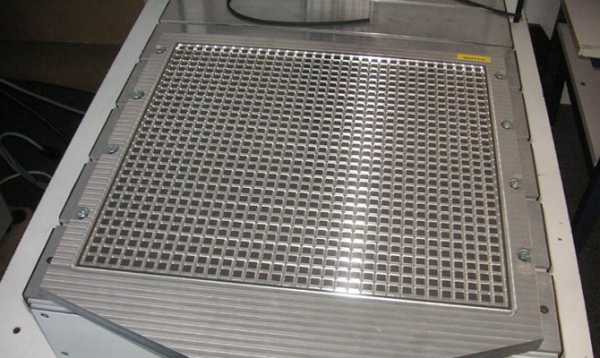

- Решетчатые. Они располагают матрицей, которая охватывает по периметру все фрезеруемое изделие. Затем из получающегося замкнутого контура производится откачка воздуха, и вакуумный механизм на агрегате с ЧПУ «намертво» прижимает деталь.
- FLIP-POD. Вакуумный стол с множеством «присосок»-клапанов, используемый тогда, когда требуется качественно зафиксировать крупные изделия. FLIP-POD позволяет выполнять фрезерование торцевых поверхностей, благодаря тому, что уплотнительный материал не охватывает весь периметр детали.
- Стол с пористыми платами. Он имеет блочную конструкцию, состоящую из нескольких плат, применяется для фиксирования заготовок небольшой толщины. Такой вакуумный механизм способен полностью охватывать деталь по ее периметру. При этом площадь формируемой «подложки» определяет уровень прижима изделия к рабочей поверхности.
Блочная конструкция из пористых плат
Почти на любой современный станок с программным управлением можно установить вакуумный стол. Его монтаж не сопровождается необходимостью переналадки фрезерного оборудования, достаточно лишь подключить специальный насос либо внешний компрессор.
5 Координатные рабочие поверхности – полная автоматизация процесса фрезерования
Координатный стол представляет собой особое приспособление, которое обеспечивает максимально точное передвижение фрезеруемой заготовки либо станочного механизма. Такой СФА оснащается программным управлением и включает в себя:
- механизм и приводы назначения;
- систему электронного контроля за процессом;
- несущую опору.
Координатное устройство для точного передвижения заготовки
Под опорой понимают станину или раму фрезерной установки. В качестве привода, который отвечает за функционирование исполнительного механизма и механические перемещения элементов рабочей поверхности, используются:
- шарико-винтовая пара;
- пара «рейка-шестерня»;
- прямая передача;
- ременная передача.
Координатный стол хорошо показывает себя при эксплуатации только в том случае, если оператор станка грамотно выбирает вид привода. Именно от него зависит плавность функционирования агрегата, точность обработки, рабочая нагрузка на оборудование и скорость выполнения фрезерных операций.
Координатный СФА с системой ЧПУ
Координатный СФА управляется системой ЧПУ, которая может быть аналоговой, импульсной либо цифровой. Чаще всего на отечественных станках используется аналоговое программное управление. Но оно, к сожалению, не может применяться на агрегатах, работающих на высоких скоростях. Импульсные комплексы имеют малую стоимость. Они не эксплуатируются на оборудовании для выполнения высокоточных фрезерных работ. Самыми универсальными и качественными являются цифровые ЧПУ. Они работают по распространенным протоколам Sercos, CAN и другим.
Координатные рабочие поверхности бывают портальными и крестовыми. Первые рекомендовано использовать для фрезерной обработки плоских заготовок. А вот крестовый стол незаменим при выполнении многоосного фрезерования.
Добавим, что на координатные столы допускается установка 2–3 исполнительных механизмов одновременно. За счет этого можно работать сразу с несколькими заготовками, увеличивая тем самым производительность станка.
tutmet.ru
Координатный стол для сверлильного станка своими руками
Большое значение при эксплуатации сверлильного оборудования имеют дополнительные приспособления, делающие работу оператора более удобной и эффективной. Так, координатный стол, используемый для оснащения сверлильного станка, значительно повышает производительность устройства и точность выполняемой обработки. Это приспособление можно приобрести в готовом виде или сделать своими руками.

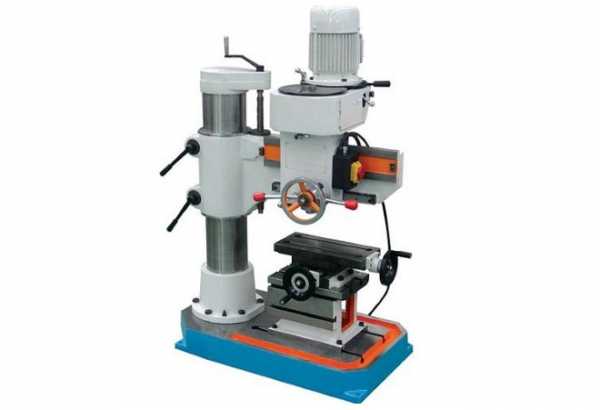

Радиально-сверлильный станок TDR-20 с координатным столом
Назначение и виды
По сути, координатный стол – это подвижная металлическая платформа, на поверхности которой крепится обрабатываемая на станке заготовка. Возможны различные способы такой фиксации:
- при помощи механических приспособлений;
- посредством вакуума;
- за счет собственного веса массивных деталей.

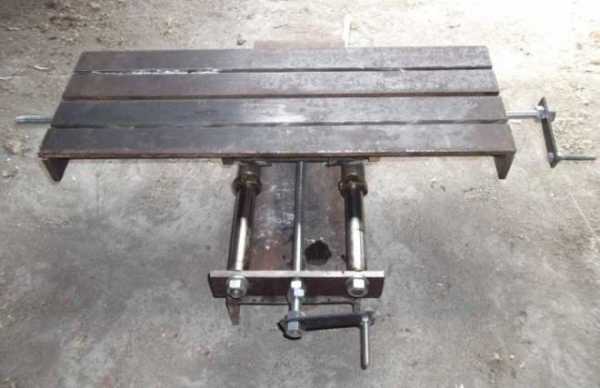

Механический двухкоординатный стол, закрепленный в штатных пазах рабочей поверхности сверлильного станка
В зависимости от своих функциональных возможностей координатные столы для сверлильных станков могут обладать двумя или тремя степенями свободы. Так, отдельные модели могут перемещаться только в горизонтальной плоскости (оси X и Y), а более технологичные – совершать еще и вертикальные перемещения (ось Z). Столы первого типа используются при обработке плоских деталей, а устройствами с возможностью вертикального перемещения оснащают сверлильные станки, на которых выполняется обработка деталей со сложной конфигурацией.
На крупных промышленных предприятиях, где производится обработка крупногабаритных деталей, часто используются длинные координатные площадки, на которые благодаря наличию в их конструкции специального установочного каркаса может устанавливаться как обрабатываемая деталь, так и сверлильный оборудование. Большая же часть моделей монтируется на самом станке или на поверхности рабочего верстака.
За передвижение координатного стола могут отвечать различные виды приводов:
- механический;
- электрический;
- оснащенный системой ЧПУ.

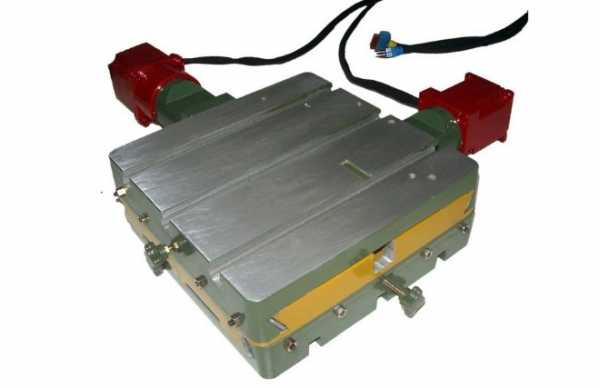

Координатный стол с электроприводами
Характеристики снования
Столы координатного типа, которыми оснащают сверлильные станки, могут изготавливаться с основаниями, выполненными из различных материалов:
- чугуна;
- стали;
- легких сплавов на основе алюминия.
Столы с основанием из алюминиевой конструкции не рассчитаны на большие нагрузки, поэтому они используются для оснащения сверлильных станков, на которых обрабатываются детали из мягких материалов (дерево, пластик). Достоинствами приспособлений, рама которых выполнена из алюминиевого профиля, являются:
- небольшой вес;
- простота монтажа;
- доступная стоимость.

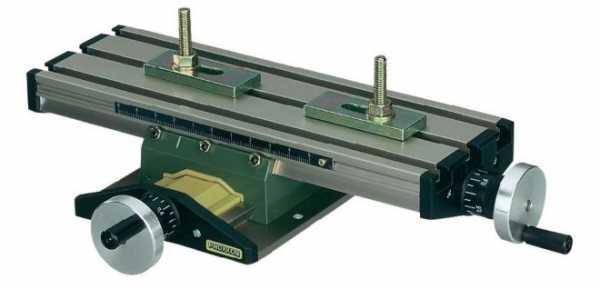

Стол координатный PROXXON-MICROMOT из высокопрочного алюминиевого сплава для настольного сверлильного станка
Такой стол благодаря простоте его конструкции и доступности материалов изготовления несложно сделать своими руками. Если же нет желания использовать в работе на станке самодельное устройство, можно приобрести готовый комплект для его сборки, которые производят многие компании.
Промышленные координатные столы для сверлильных станков, эксплуатируемые наиболее интенсивно и испытывающие при работе значительные нагрузки, производятся с основаниями из литого чугуна.

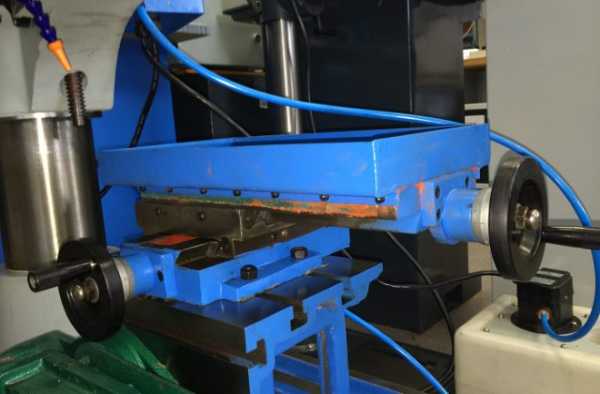

Чугунный крестовой стол для промышленного сверлильного станка
Как серийные, так и самодельные столы координатного типа могут быть изготовлены на базе стальных сварных рам, которые демонстрируют высокую надежность. При изготовлении такой рамы своими руками следует иметь в виду, что сварные соединения плохо переносят вибрационные нагрузки, поэтому в готовой конструкции необходимо по максимуму избавиться от внутренних напряжений. Это достигается с помощью соответствующей термообработки (отпуск).
Координатные столы в зависимости от их назначения могут быть выполнены по двум конструктивным схемам:
- крестовой;
- портальной.
Столами, сделанными по первой схеме, оснащаются универсальные сверлильные станки, на которых обрабатываются детали сложной конфигурации. Конструктивные особенности таких устройств позволяют получить доступ к обрабатываемой заготовке с трех сторон. Столами портального типа оснащаются станки, на которых выполняется сверление отверстий в листовых заготовках.

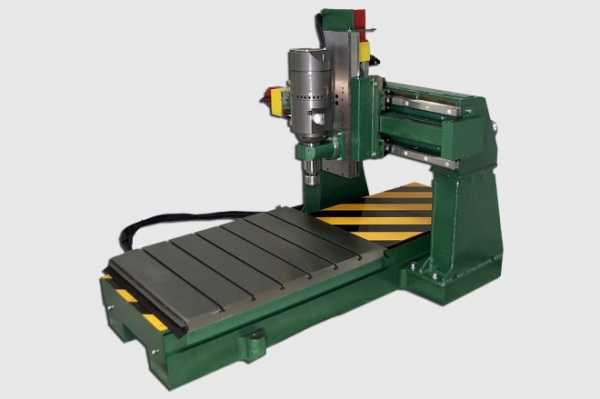

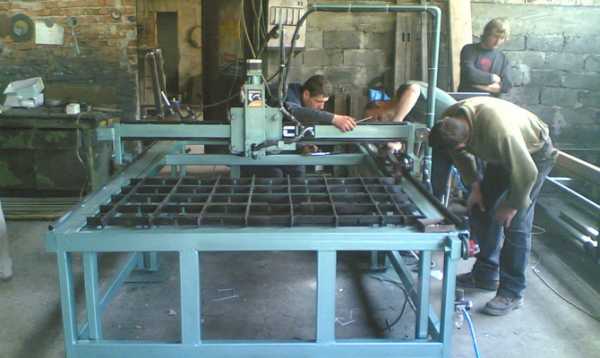

Портальный 3-х координатный стол с ЧПУ
Направляющие
Направляющие, по которым перемещается координатный стол, являются важным элементом его конструкции, так как от их качества и конструктивных особенностей зависит не только плавность перемещения детали, но и точность ее обработки. Как в серийных моделях, так и в самодельных координатных столах направляющие могут быть рельсового или цилиндрического типа.
Плавность и точность перемещения по направляющим обеспечивают надстроенная каретка и подшипниковые узлы. В тех случаях, когда от координатного стола требуется повышенная точность передвижения, в его направляющих используют подшипники скольжения, так как подшипники качения создают значительный люфт в опорах, хотя и уменьшают силу трения более эффективно.
Устройство подшипникового узла
Направляющие для координатных столов в зависимости от типа каретки бывают:
- оснащенными увеличенным фланцем, используемым для крепления конструкции к нижней части стола;
- бесфланцевыми, которые крепятся обычным способом.
Направляющая типа «ласточкин хвост»
Механизмы для передачи движения
На простейших моделях серийных сверлильных станков и на оборудовании, которое изготовлено своими руками, устанавливаются преимущественно координатные столы, которые приводятся в действие механическим способом. В том случае, если от сверлильного станка требуются высокая точность и производительность обработки, на нем устанавливают столы, приводимые в движение посредством электрических двигателей.
В приводах координатных столов используют три типа передач:
- на основе зубчатых колес и реек;
- на основе ременных механизмов;
- шарико-винтовые.
Косозубая зубчато-реечная передача обеспечивает точность позиционирования
На выбор типа передачи влияет ряд параметров:
- скорость, с которой должен перемещаться стол и закрепленная на нем заготовка;
- мощность используемого электродвигателя;
- требования к точности обработки деталей.
Высокую точность перемещения обеспечивает шарико-винтовая передача, которая также обладает и рядом других достоинств:
- очень незначительный люфт;
- плавность перемещения;
- бесшумность работы;
- устойчивость по отношению к значительным нагрузкам.
Шарико-винтовая передача в высокоточном координатном столе
Минусами передачи данного типа являются невозможность обеспечить высокую скорость перемещения стола и значительная стоимость такого механизма.
Чтобы удешевить стоимость изготавливаемого своими руками координатного стола для сверлильного станка, можно оснастить его приводом на основе обычной винтовой передачи. Однако в таком случае необходимо позаботиться о том, чтобы передаточный винтовой механизм как можно чаще смазывался.
Самодельный координатный стол с винтовыми передачами и цилиндрическими направляющими
Бюджетным вариантом также является использование привода перемещения координатного стола, выполненного на базе ременной передачи. Устанавливая такой привод на координатный стол, изготовленный своими руками, следует учитывать минусы его использования:
- быстрый износ ремней;
- растяжение ремней в процессе эксплуатации;
- повышенный риск обрыва ремня при повышенных нагрузках;
- невысокая точность.
Точность и высокую скорость перемещения обеспечивают приводы координатного стола, выполненные на базе зубчато-реечной передачи. Между тем, используя такой привод, следует быть готовым к тому, что в элементах его механизма образуется люфт после определенного периода активной эксплуатации.
Оценка статьи:
Загрузка…Поделиться с друзьями:
met-all.org
Поворотный стол для фрезерного станка с ЧПУ
Чтобы увеличить производительность, а также добиться повышения эффективности оборудования, устанавливается специальный поворотный стол для фрезерного станка. Такое дополнение поможет легко работать с крупными и мелкими деталями.
Сегодня важнейшей деталью для металлообработки стал поворотный стол для фрезерного станка с ЧПУ. Понятие ЧПУ знакомо далеко не всем мастерам, оно означает, что станок оборудовано числовым программным управлением. С его помощью агрегат легко переходит на механизированную обработку в автономном режиме. Присутствие мастера необходимо только во время контрольных замеров.
Стол фрезерного станка
От этой детали зависит жесткость самого оборудования, а это важно во время процесса фрезерования. Базовой функцией поворотного стола фрезерного станка с ЧПУ является удобное крепление оснастки для дальнейшей обработки деталей.
Поворотный стол для фрезерных работ с ЧПУ
Важнейшим показателем устройства, считается его площадь, от нее зависит возможность установки деталей различных габаритов. Чем больше рабочая площадь поворотного стола для фрезерного станка, тем выше его универсальность.
Другими словами, если изделие имеет небольшие размеры, его очень легко закрепить на большой поверхности. А вот большую деталь невозможно установить на небольшой поворотный механизм. Многофункциональная установка решает подобные проблемы за считаные секунды. Для полноценной работы с современным агрегатом необходимо щепетильно изучить инструкцию, а также испробовать разные детали в работе.
Другим положительным качеством большого устройства, считается возможность раскроя заготовок. В результате повышается технологичность фрезерного оборудования. Исчезает потребность устанавливать специальные дополнительные системы для этих целей.
Движимое устройство агрегата обязательно имеет защитное покрытие, сделанное из разного материала, например, пластмассы.
Конструкция такого механизма обязана иметь высокую прочность и быть очень жесткой. Таким образом, гасится вибрация, возникающая во время фрезерования.
Виды дополнительного оснащения
Конструкция подобных столов отличается по многим параметрам:
- Они могут перемещаться в разных плоскостях, например, механизм, имеющий возможность двигаться горизонтально, одновременно подниматься вертикально, дает возможность выполнять круговое фрезерование, когда необходимо сделать в детали винтовые канавки.
- Механизм, способный наклоняться под различными углами, позволяет проводить обработку стальных деталей, установленных на поверхности под определенным углом. Исчезает необходимость постоянно переустанавливать заготовку, достаточно просто повернуть поверхность стола и зафиксировать ее в нужном положении.
- В таких фрезерных устройствах устанавливаются специальные диски, разбивающие поверхность устройства на рабочие участки. Простой считается горизонтальная плоскость, она используется в небольших малогабаритных установках, позволяет выполнять различные фрезерные операции.
Благодаря поворотному механизму, легко обрабатывать углы заготовки, делать пазы и фрезеровать уступы.
Существуют также особые вакуумные системы, выпускающиеся в нескольких вариантах.
Вакуумная помпа для вакуумного прижима листовых материалов
Деталь прижимается к поверхности поворотного стола специальным вакуумным механизмом, он ее фиксирует в определенном положении. Надежность такого приспособления очень высокая, деталь не двигается во время работы, не повреждается, а также не выходит из зоны видимости мастера.
Как устроена поворотная система?
Принцип работы такого механизма фрезерного станка с ЧПУ, а также любого другого фрезерного оборудования, не имеет никаких принципиальных отличий. Основными деталями считаются:
- Основание – очень напоминает станину, оснащено механизмом фиксации к поверхности станка.
- Управление – чтобы обеспечить вращение планшайбы вокруг оси, устанавливается электродвигатель. Новейшие фрезерные системы с ЧПУ, на которых установлены такие механизмы, отличающиеся своей конструкцией, они работают по специально заданной программе.
- Планшайба – играет роль поворотного механизма, оборудована надежной фиксацией. Посередине сделано отверстие в виде конуса Морзе. Рабочая плоскость оборудована Т-образными пазами, в них вставляются струбцины, фиксирующие обрабатываемую заготовку.
Планшайба
Поворотный стол, установленный на основание станка, дает возможность обрабатывать детали одновременно в нескольких плоскостях:
- вертикальной;
- поперечной;
- продольной.
Любой фрезерный механизм, оборудованный подобной системой, имеет возможность двигаться в различных плоскостях. Это помогает создать необходимый наклон заготовке. К примеру, аппараты, оборудованные ЧПУ, дают возможность проводить обработку деталей, имеющих спиральную конфигурацию.
Если управление выполняется вручную, устройство проводит различные переходы, закругляя детали, выполняя фрезеровку криволинейных поверхностей. Такой подход к работе позволяет увеличить КПД агрегата в десять раз, а также упростить выполняемою работу в два раза.
Фрезерная работа на поворотном столе
Как работает оснастка?
С помощью поворотного устройства легко обрабатывать заготовки различными способами, их просто невозможно сделать на обыкновенном фрезерном оборудовании.
К примеру, токарный станок позволяет изготовить круглые заготовки. Однако, часть такой заготовки остается необработанной, так как она выходит за пределы резания. Обработку проводят с использованием координатных векторов, поворотное устройство поможет расточить отверстия и обработать тела вращения, которые не подлежат установке в шпиндель токарного станка.
Необходимые манипуляции с помощью изменения поверхности помогут выполнить сложную задачу за два действия. Мастеру необходимо скорректировать механизмы станка, а также надежно закрепить деталь на его основе.
Модификация поворотных систем
PROMA OS-250 25002501 – предназначено для фиксации заготовок в горизонтальном положении, для сверления отверстий, нарезания резьбы.
PROMA OS-250 25002501
Оборудование также работает в нескольких положениях:
- горизонтальное;
- вертикальное.
Для большей универсальности его следует дополнительно оснастить специальной делительной панелью.
Технологические характеристики:
- угол поворота – 360 градусов;
- вид отверстия – конус МкШ;
- габарит Т-образного паза – 12 мм;
- гарантийный срок – не менее 3 лет.
«Энкор» – это универсальное приспособление, оно дает возможность выполнять на фрезерном станке, следующие операции:
Фрезерный станок Энкор
Такой механизм легко поворачивать на любой нужный угол. Устройство имеет специальное крепление для фиксации обрабатываемых заготовок.
Крепление также происходит прямо на планшайбе, с помощью специальных прихваток и струбцин.
Параметры:
- диаметр -100 мм;
- вид отверстия – конус МТ 2;
- угол Т-образного паза – 90 градусов.
Vertex VUT-6, VUT-10, VUT-12 – этот наклонный механизм был специально разработан в качестве дополнительной оснастки, ее легко использовать в самых разных станках. На фрезерном оборудовании, наклонная система подобного вида, помогает осуществить несколько технологических операций:
- фрезерование по кругу;
- обработка отверстий, разного диаметра;
- фрезеровка шлицов;
- создание пазов;
- фрезерование шпоночных канавок;
- обработка заготовки под заданным углом.
Vertex VUT-6
Поворотный механизм на таком станке остается важнейшей частью всего оборудования. Без него просто невозможно провести обработку большинства сложных заготовок.
Современные тенденции
Дополнения к станкам на современном рынке больше не новость, но многие мастера не принимают прогресса в своей мастерской. Стоит учесть требования рынка и перенять опыт иностранных коллег, особенно при комплектации своего рабочего места.
Многофункциональные столы завоевывают популярность среди умельцев многих стран, благодаря универсальности каждой составляющей оборудования на нем легко работать людям разного возраста, роста и квалификации. ЧПУ помогает дополнить арсенал автоматизацией некоторых действий.
Для полноценной работы с поворотным столом необходимо иметь большую площадь мастерской, исправную вентиляцию, а также качественное освещение. Не стоит устанавливать многофункциональное оборудование в маленьких помещениях, это приведет к усложнению рабочего процесса, а также снизит его КПД.
Видео: Что нужно знать при покупке поворотного стола
promzn.ru
Приспособления для крепления заготовки на столе
Суть обработки резанием заключается в воздействие острого клина фрезы на материал заготовки, в результате которого возникающие силы резания преодолевают межмолекулярное притяжение и отделяют частицы материала, отводя их в виде стружки. Вместе с силами резания на заготовку действуют реактивные моменты, стремящиеся провернуть её. Таким образом, без надёжного крепления заготовки на рабочем столе фрезерного станка никакая обработка просто невозможна!
Для крепления заготовок предусмотрены специальные меры: во-первых, рабочий стол фрезерного станка имеет продольные пазы стандартной формы; во-вторых, существуют специальные болты (также стандартных форм и размеров), предназначены для установки в пазы рабочего стола и затяжки заготовки. Однако таких конструктивных решений порой оказывается недостаточно.
Проблемы крепления
Механический прижим болтами (или струбцинами) имеет ряд недостатков. Прежде всего, это риск повреждения поверхности заготовки — особенно чувствительны к сколам стеклянные или пластиковые панели, а также любые другие материалы, поверхность которых не будет в дальнейшем обрабатываться (а значит, не будет и выправлена от возможных повреждений).
Второй трудностью механического крепления является выбор точек установки крепежа. В случае изделия сложной формы бывает трудно равномерно «прихватить» его по периметру. Также непросто закрепить тонкие листы большого формата (например, композитные панели) — для надёжной фиксации нужно максимальное количество точек прижима, иначе заготовка будет «играть» под воздействием режущего инструмента.
Частично решить эту проблему может «вакуумный стол» — за счёт разницы давлений воздуха над и под заготовкой, она плотно прижимается к рабочему столу. Но в данном случае форма и размер заготовки также играет важную роль — к примеру, гнутые мебельные фасады невозможно «прижать вакуумом» в плоской поверхности рабочего стола.
Приспособления для закрепления
При необходимости закрепить наиболее «трудные» заготовки можно воспользоваться специальным приспособлением, разработанным под конкретную форму детали и условия обработки. Помимо надёжной фиксации, к приспособлению предъявляются требования точности базирования заготовки. Следует отметить, что иногда приспособление служит именно для обеспечения точности обработки (и в меньшей степени — для силового закрепления), чтобы не зависеть от внешних условий — к примеру, коробления рабочего стола фрезерного станка со временем.
В качестве универсального приспособления следует упомянуть разновидность вакуумного стола — «вакуумную присоску». Это устройство образует вакуум с двух сторон и может прикрепляться одновременно к рабочему столу и к заготовке — в любом её месте. Это позволяет создать несколько точек надёжного прижима — даже при сложной (в т. ч. криволинейной) поверхности заготовки.
Простым и распространённым приспособлением является временная опорная плоскость (но строго выверенная!) с обрезкой по контуру заготовки. Плоскость крепится к рабочему столу, а уже к ней прочно прикручивается заготовка (например, саморезами). Некоторой модификацией механического прижима является дырчатая опорная плоскость, легко прикрепляемая стандартными болтами к рабочему столу. А к опорной плоскости в свою очередь крепится заготовка — через переходники-эксцентрики для совмещения предусмотренных в заготовке участков под крепёж с отверстиями в опорной плоскости. Также на рабочем столе могут закрепляться обычные слесарные тиски (стандартными болтами), а в них зажиматься заготовка. Единственным ограничением здесь является «охват» тисков по размеру губок и наличие запаса пространства под инструментальным порталом фрезерного станка.
Для установки, закрепления и обработки цилиндрических заготовок на фрезерном станке с ЧПУ предусмотрено специальное поворотное устройство. Это приспособление устанавливается на рабочий стол фрезерного станка и подключается к его системам. Заготовка зажимается в цилиндрический патрон (схема крепления идентична таковой для токарного станка) и автоматически поворачивается системой ЧПУ по командам управляющей программы. Таким образом, координаты продольного перемещения фрезы заменяются поворотом заготовки вдоль её горизонтальной оси. Точность и качество фрезерования с использованием поворотного устройства не уступает таковым для работы с плоскими заготовками. Плюс — не требуется дополнительных изменений конструкции фрезерного станка. Необходим лишь достаточный запас пространства по высоте портала (не менее 200 мм) для установки поворотного устройства.
Ещё одним примером «заводского» приспособления является стандартный «жертвенный стол». Его функция — оберегать поверхность рабочего стола от истирания тяжёлыми заготовками и предохранять фрезу от поломки при случайном касании фрезы плоскости стола. Однако вязкая пластиковая (или текстолитовая) структура допускает крепёж заготовки винтами прямо «в тело» стола. При этом жертвенный стол, естественно, портится, однако его лёгкая смена и сравнительно малая стоимость компенсируют эту особенность.
В жертвенном столе (или специальной опорной плоскости) можно изготовить специальное углубление («пастель») под форму заготовки и таким образом зафиксировать её от смещения, лишив как минимум пяти степеней свободы. Этого вполне достаточно для обработки фрезерованием, хотя фиксации на отрыв заготовки от стола такая схема не предусматривает.
infofrezer.ru
