ТОП 6 чертежи на отрезной станок из болгарки своими руками

ТОП 6 чертежей помогут сделать отрезной станок из болгарки своими руками без ошибок и лишних затрат. Ответы на частые вопросы, рекомендации.

ТЕСТ:

Можно ли сделать самодельный торцовочный станок из УШМ: проверочный тест с ответами на основе представленных материалов

1. Какие устанавливают выключатели для аварийной остановки станка?

а) ручные;

б) ручные и ножные.

1. Какие УШМ пригодны для создания отрезного станка?

а) пневматические и электрические;

б) аккумуляторные.

1. Минимальная мощность электродвигателя болгарки для отрезного станка из болгарки:

а) 400 Вт;

б) 900 Вт.

1. Какие станки можно сделать на основе УШМ?

а) торцовочные, отрезные;

б) шлифовальные, фрезерные, точильные.

1. Где можно размещать болгарку в отрезном станке?

а) над столешницей;

б) под столешницей.

Ответы:

1. Правильный вариант – б). Ножные выключатели удобнее, так как приводятся в действие быстро.
2. Теоретически – хватит мощности во всех трех вариантах. На практике применяют а) – электрические и пневматические модели. Аккумулятор для стационарного станка не нужен. Для пневмопривода придется приобрести компрессор соответствующей производительности.
3. 900 Вт или более. Коррекцию делают, если предполагается обработка заготовок из относительно мягких материалов, или при высокой скорости.
4. Оба варианта – правильные. Мощная болгарка пригодна для создания разных станков бытового и полупрофессионального уровня.
5. Допустимы два варианта крепления. Специалисты предпочитают верхнее.

Болгаркой с электроприводом выполняют много разных рабочих операций. Чтобы снизить трудозатраты с одновременным повышением точности его используют в качестве основы для станка.

«Болгарка» – распространенное название угловой шлифовальной машины (УШМ). Сменой диска этот универсальный аппарат преобразуется для обрезания, выполнения других рабочих операций.

Болгарки

Как сделать отрезной станок по шагам с чертежами: 4 довода в пользу реализации проекта

Чтобы не сомневаться в правильности принятого решения изучите следующие факты:

1. без надежного закрепления заготовки вибрируют, увеличивая риск повреждения диска;
2. тяжелым инструментом трудно манипулировать с высокой точностью, соблюдая перпендикулярность разреза;
3. сложности увеличиваются при обработке толстых изделий, при создании большой партии однотипных деталей;
4. при занятости обеих рук существенно повышается вероятность получения травм.

Качественный станок необходим для решения отмеченных задач, улучшения производительности. Его создают по следующему алгоритму:

• уточняют целевое назначение, объем работ;
• изучают чертежи фабричных аналогов и самоделок, выбирают подходящий вариант;
• составляют комплект конструкторской документации со списком необходимых покупок;
• выполняют сборку по утвержденному плану с проверкой работоспособности.

Ручная электропила

Ручная дисковая электропила из болгарки получается заменой стандартного режущего диска на диск по дереву.

Правда, такой вариант пригоден для коротких разрезов листовых материалов или отреза тонких реек. При большой длине распила или на толстых брусках существует опасность перекоса диска, заклинивания его. Удержать пилу будет гораздо легче, если рукоятку расположить не перпендикулярно оси инструмента, а сделать продолжением корпуса.

Защитный кожух удалять не рекомендуется, так как он предохранит от попадания опилок в лицо.

Народные умельцы изготавливают также ручную цепную пилу из болгарки. Правда, такой инструмент опасен для пользователя: отсутствие стопора цепи может привести к непредсказуемым последствиям. Кроме того, цепь не смазывается, что приводит к ее быстрому износу.

ТОП 6 чертежей с пояснениями для изготовления самодельного обрезного станка по металлу

Типовую циркулярную пилу создать не сложно, если закрепить болгарку под рабочим столом с прорезью. Нужно продумать систему направляющих для высокой точности перемещения заготовок.

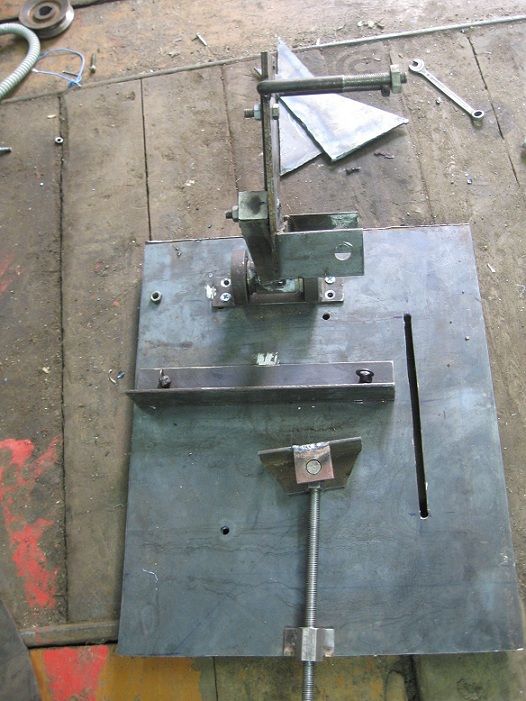

Картинка № 1. Принципиальная схема

Посмотрите на картинке №1, как выглядит типовой обрезной станок. Здесь болгарка закреплена на подвижном шарнире, что несколько усложняет конструкцию. Такая схема отличается несколькими преимуществами:

• простое и надежное крепление заготовки;
• значительный вес верхней части поможет использовать меньшие усилия при разрезании заготовок;
• при необходимости ручной электрический инструмент демонтируют для выполнения рабочих операций в штатном режиме.

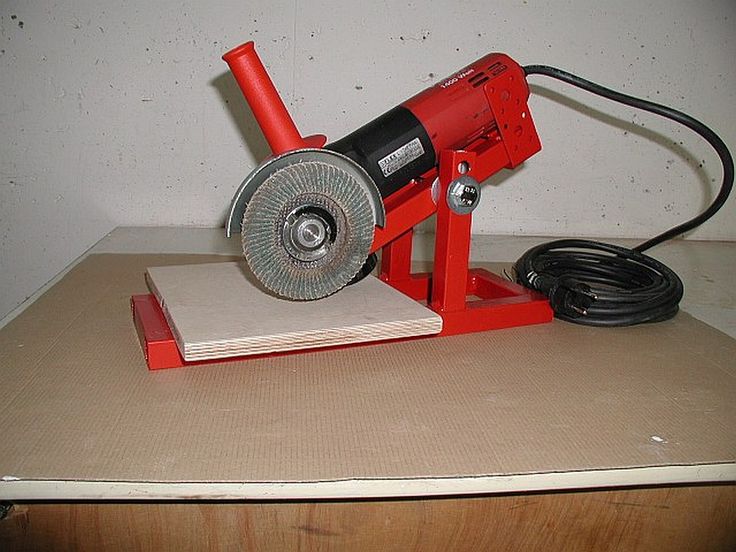

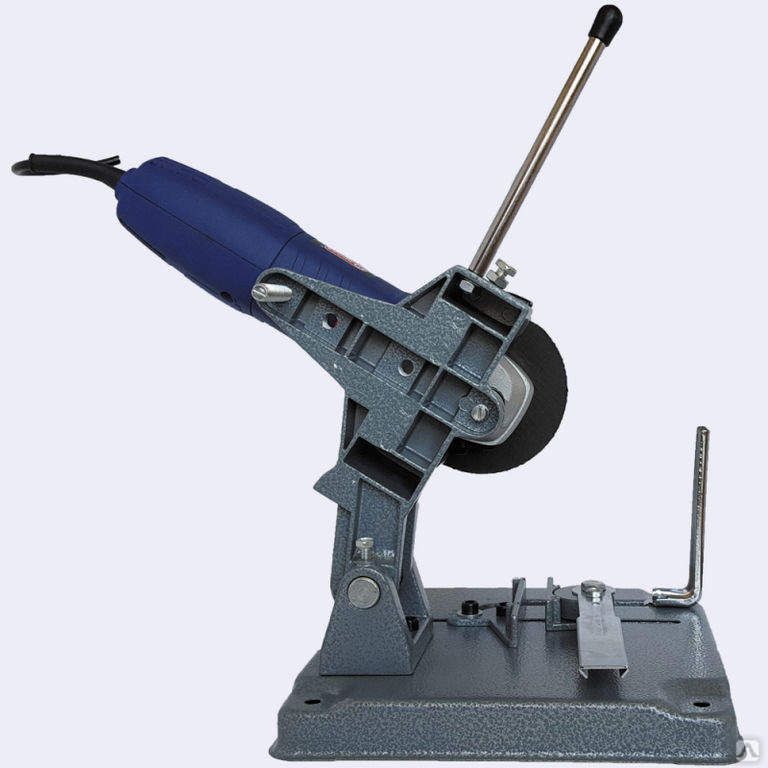

Картинка № 2. Стойка для болгарки
Такую силовую раму собирают из стандартных стальных уголков, труб с квадратным сечением. Более прочными получаются сварные соединения. Но также допустимо создание сборной конструкции с применением винтов и гаек.

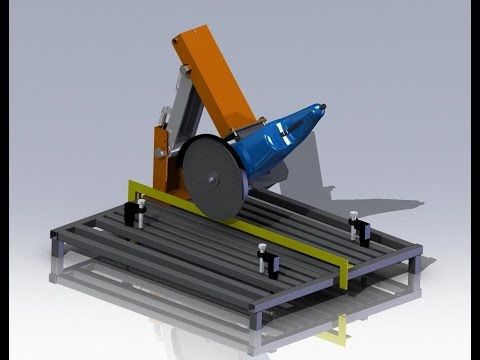

Картинка № 3. Сборочный чертеж маятниковой пилы

Такой проект можно использовать как пример для изготовления качественного обрезного станка по металлу. Оснащение колесами облегчает перемещение тяжелого изделия.

К сведению! В других стойках надо установить винтовые опоры. С их помощью компенсируют неровности напольного покрытия.

Картинка № 4. Маятниковая дисковая пила
Посмотрите на картинке пример станка для обработки древесины. Такая техника подходит для разрезания крупных заготовок. Надо выбирать болгарку достаточной мощности, чтобы ее хватило для работы с дисками большого диаметра. На обратном плече рычага (вместо электромотора, как на чертеже) закрепляют груз. Вес и место крепления подбирают в соответствии с личными требованиями и особенностями конкретной конструкции.

Картинка № 5. Чертеж циркулярной пилы

Этот станок можно переделать для закрепления в нижней части УШМ. Если предполагается продольная распиловка древесины, такое инженерное решение будет оптимальным.

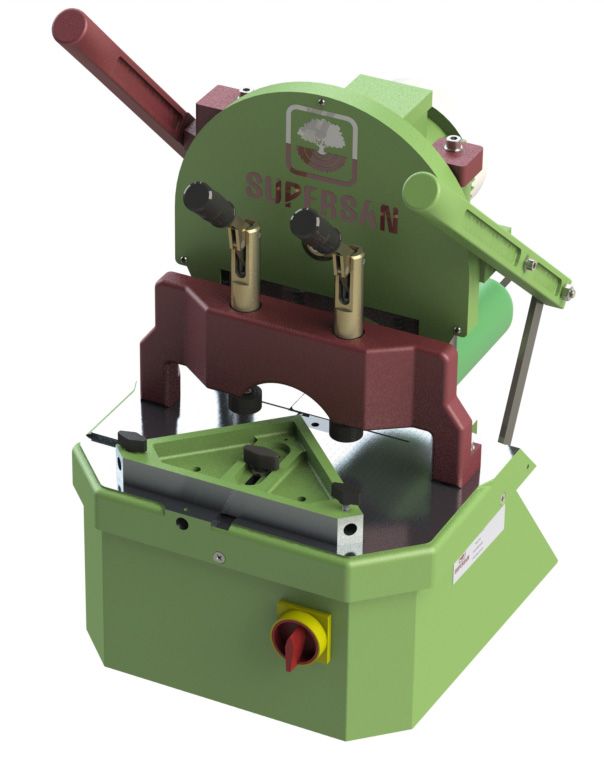

Картинка № 6. Конструкция фабричной торцевой пилы по дереву

Посмотрите на Картинку № 6. Ее можно использовать для изготовления комплекта чертежей собственными руками. Рекомендуется обратить внимание на пружину, которая поднимает рабочий узел в исходное состояние. Поворотный стол с измерительными приспособлениями поможет создать станок с повышенными требованиями к допуску.

Картинка № 7. Чертеж станины

При изготовлении этой части станка применяют толстый металл. Такое решение увеличивает стоимость и вес, но продлевает срок службы, увеличивает надежность, улучшает крепление навесных элементов и точность обработки.

Особенности самодельной конструкции

Универсальность самодельного отрезного станка определяется по двум основным критериям.

Во-первых, можно отрезать металлические заготовки под разными углами — 45 и 90 градусов. Для этого предусмотрены две отдельные площадки с направляющими прорезями.

Во-вторых, рычаг, к которому крепится болгарка, может перемещаться в двух плоскостях: вверх-вниз по вертикали, и вперед-назад по горизонтали. Очень удобная функция.

Таким образом, можно резать не только профильную трубу, металлический уголок или стальной кругляк, но и листовой металл.

Переделка болгарки в станок по шагам: 10 этапов сборки, электрическая схема к чертежам

Для самостоятельного создания станка необходимо выбрать конструкцию, соответствующую имеющимся навыкам и возможностям. Проще всего собрать станок из заготовок, созданных по чертежам в профильной металлообрабатывающей мастерской. В противном случае, придется осваивать сварочные технологии и приобретать необходимое оборудование.

Ниже приведен пошаговый алгоритм самостоятельной сборки с полезными комментариями:

1. После утверждения параметров проекта приобретают необходимые материалы, заготовки, инструменты и сменные насадки. Список покупок определяют на основе подготовленного комплекта конструкторской документации. Соблюдение действующих стандартов в этом случае не требуется. Однако необходимо указать все важные данные, как в приведенных выше примерах.
2. Нарезают заготовки для силового каркаса. Стол создают из листовой стали толщиной не менее 5 мм.
3. К рычагу маятника сваркой присоединяют поперечный вал. При создании этого узла тщательно контролируют перпендикулярность деталей.
4. Для крепления УШМ подойдет захват в виде буквы «П». В его боковых частях делают отверстие под болты. Этими крепежными изделиями ручной инструмент жестко присоединяется к станине. Выбирают достаточно прочную часть корпуса болгарки.
5. Дополнительную фиксацию обеспечивают с помощью металлического хомута. Все перечисленные крепления делают жесткими для повышения точности.
6. Подшипники поворотного узла запрессовывают. Вместо типовых узлов фабричного производства используют подходящие по внутреннему диаметру стальные трубы с толстыми стенками.
7. Узлы в сборе закрепляют на оси двух сторон.
8. Сваркой присоединяют к платформе маятник. Чтобы не испортить подшипники рекомендуется ограничить повышение температуры. Для охлаждения пользуются пропитанной водой тканью.
9. Приваривают блок с креплением для болгарки. Устанавливают на место УШМ, защитные приспособления, возвратную пружину.
10. Уточняют качество сборки, надежность креплений, функциональность маятника. Подключают станок, проверяют работоспособность сначала на холостом ходу и далее – в рабочем режиме. Паз в столе прорезают соответствующим по ширине диском.

Картинка № 8. Подключение магнитного пускателя с кнопками отключения и защитным тепловым реле
Посмотрите на Картинку № 8. Здесь приведена электрическая схема к чертежам, улучшающая защищенность оборудования от перегрева. Она же пригодится для быстрого аварийного отключения. Одну или несколько кнопок для разрыва соответствующей цепи устанавливают в удобном месте корпуса станка. Также применяют выключатели с ножным приводом.

Изготовление мини болгарки

Самая ответственная часть – это посадить подшипник на немного обработанную (с помощью дрели и напильника) стойку от мат. платы компьютера и запрессовать тросик.

Разбираем зажим – крокодил и с помощью самодельного хомута крепим к нему подшипник. Кусок троса от спидометра закрепляем пластиковыми хомутами.

Сам электродвигатель вместе с реле помещаем в разрезанный по размеру баллончик от герметика (пустоты заполняем кусками резины). Дополнительно закрепляем болтом, который упирается в корпус моторчика от проворачивания.

Отрезной диск тоже самодельный. Для него изготавливаем защитный кожух из пластика.

Электрическая схема проста: при нажатии мини-кнопки включается реле, которое в свою очередь замыкает силовые контакты и подаёт напряжение на электродвигатель.

После сборки получаем новую конструкцию с необычным расположением моторчика. При работе инструмент держим так же, как и обычную “болгарку”, только теперь он стал более мобильным.

Укрепление станка и другие средства защиты оператора

Надежный силовой каркас – основа безопасности. Дополнительно закрывают движущиеся узлы, предотвращают доступ посторонних лиц в рабочую зону. В процессе обработки деталей применяют очки, маски, рукавицы, иные средства индивидуальной защиты.

Кроме надежного укрепления станка для защиты оператора служит определенное расположение болгарки. Для безопасности и предотвращения порчи одежды ее устанавливают так, чтобы сноп искр при работе направлялся в обратную от человека сторону.

Безопасность

Работая с болгаркой, стационарной или ручной, о безопасности нужно помнить всегда

В случае со стационарным вариантом вам нужно учесть направление инструмента и положение защитного кожуха – важно, чтобы кожух полностью скрывал зону, в которой располагается оператор. При наличии станка у вас, наверняка, возникнет желание использовать инструмент не по назначению – например, прикрепить к УШМ пильный круг для дерева, чего делать категорически нельзя!. Но, помимо этого, в отличие от абразивных и шлифовальных дисков, пильные имеют острые зубцы, которые представляют высокую опасность

Рисковать здоровьем ради быстрого распила попросту неразумно. После установки инструмента и нового диска работу болгарки следует проверять как минимум 1 минуту на холостых оборотах – круг должен вращаться совершенно свободно, без излишней вибрации, не задевая кожуха

Но, помимо этого, в отличие от абразивных и шлифовальных дисков, пильные имеют острые зубцы, которые представляют высокую опасность. Рисковать здоровьем ради быстрого распила попросту неразумно. После установки инструмента и нового диска работу болгарки следует проверять как минимум 1 минуту на холостых оборотах – круг должен вращаться совершенно свободно, без излишней вибрации, не задевая кожуха.

Все 5 вариантов самодельных станков из болгарки разного назначения

Привод инструментов этой категории отличается высокой мощностью. Качественная болгарка отличается небольшими размерами, долговечностью, устойчивостью к высоким рабочим нагрузкам. В некоторых моделях предусмотрена регулировка оборотов. Современные УШМ в базовой комплектации оснащены защитой от перегрева. Такое изделия – хорошая основа для изготовления самодельных станков разного функционального назначения.

Картинка № 9. Такой самодельный торцовочный станок подходит для обработки плит из гранита и мрамора

Токарный станок из болгарки

Картинка № 10. Схема токарного станка по дереву, сделанного из болгарки
Здесь применяется стандартная конструкция. Единственный отличный узел – устройство для передачи усилий на шпиндель. Коробка передач необходима, чтобы регулировать скорость и крутящий момент в соответствующем диапазоне.

Самодельный фрезерный станок своими руками по дереву, другие виды оборудования

Картинка № 11. Для закрепления разных инструментов фрезерный станок своими руками по дереву надо оснастить универсальной головкой

К сведению! Это приспособление можно присоединить к валу электродвигателя после демонтажа штатного редуктора.

Картинка № 12. Быстрое решение проблем
Посмотрите на Картинке № 12 показано, как из подручных средств можно собрать полноценный распиловочный/циркулярный станок за 15-20 минут. С ее помощью проще обеспечить точную обработку деревянных заготовок по сравнению с использованием ручного электроинструмента.

Картинка № 13. По снимку не сложно понять принцип действия и конструкцию шлифовального/плоскошлифовального станка

3 других станка: точильный, для заточки цепей и резки кирпича

Картинка № 14. Точильный станок
Здесь потенциально опасные места защищены от повреждения искрами с помощью полосок фольги. Временное, но недорогое и быстрое решение практической задачи.

Картинка № 15. При оснащении подходящим диском такое оборудование используют для резки кирпича, керамической плитки, натурального/ искусственного камня

Картинка № 16. Жесткое крепление к прочной столешнице превращает обычную болгарку в удобный станок для заточки цепей

ОЧЕНЬ ОПАСНО! В любом случае надо не забывать о целевом назначении оборудования. Если вы делаете самодельный станок по резке металла, следует продумать усиление конструкции. Обработку пластиковых и деревянных заготовок выполняют с меньшими нагрузками.

Как Перемотать Болгарку На 12 Вольт

Болгарка своими руками из дрели и бензопилы

Довольно нередко в быту нужно перепрофилировать рабочие инструменты. Это касается не ситуации, когда нужно использовать болгарку, а такой не имеется. На помощь бывают варианты придти дрель, бензо- по другому электрическая пила, каковой срок проекта, какой инструмент имеются.

Обычный не действенный метод получить болгарку из электрической пилы

Болгарка из дрели ()

Для такового преобразования пригодятся дома последующие инструменты:

Пока начинать преобразование, нужно убедиться, что в наиблежайшие деньки не пригодится в работах сама дрель. В прошлой статье я рассказывал как подключить и запустить двигатель на 380 вольт в однофазной электросети 220 в. И позже довольно следовать пошаговой аннотации:

1. Выбрать насадку для будущей болгарки.
2. Взять прут из стали маленького поперечника не сточить один из его краев. Это действие нужно для наилучшего вхождения конкретно в насадку. Также для наилучшей сцепки следует немного сточить места, которые будут соприкасаться с лепестками патрона не самого прута.
3. Произвести фиксацию всех частей.

Резвый не обычный метод сотворения болгарки

Существует не 2-ой, более непростой метод достигнуть хотимого результата.

1. Происходит извлечение патрона из дрели. Для болгарки он не надо, потому его есть вариант прочистить, смазать не поместить хранить.
2. Выбрать насадку для грядущего инструмента. Лучше, чтоб это была деталь из крепкой стали, облегченный вариант тут будет неуместен.
3. Выбор прута. Он нужен таковой длины, чтоб на 1,8-1,9 см его часть выступала вне дрели. Дальше следует один из его концов сточить рашпилем, чтоб в процессе вышел пруток, совершенно совпадающий с гнездом в самой насадке. Перед стыком стоит намазать его концы машинным маслом для наилучшего прохождения.
4. Установка шарикоподшипника осуществляется к району для вывода. Через него будет продеваться пруток с предстоящей фиксацией у основания. Если Таковой шаг не надо, пруток фиксируется на собственном же месте.

Аккумуляторная балгарка на 12 вольт своими руками

Болгарка

самодельная. Без станков в изготовлении использовалась тока (мотор с диском болгарным и почти

Соблюдая аннотации болгарка выходит за 1-2 часа

Сделать таким методом болгарку есть вариант в течение нескольких часов не тут получить нужный инструмент.

Болгарка из бензопилы и электропилы ()

Более обычным методом сделать болгарку своими руками является ее преобразование из бензо- по другому электрической пилы. Из-за готовое приспособление

Работа диска для болгарки

будет владеть рядом преимуществ:

• Возможность автономной работы.
• Высочайшая мощность.
• Цена эксплуатации.

Чтоб бензопила по другому ее электронный вид перевоплотился в болгарку, купите во всяком строительном магазине особые насадки. Они посодействуют за считанные деяния совершить эти преобразования.

Для болгарки нужно понизить риск поломки диска. С этими целями пила оборудуется особым защитным кожухом. Также стоит понизить количество оборотов используя редуктора скорости.

Болгарка на 12 вольт ()

Для способности использовать электронный инструмент у клиента, нужно его мощность в 12 Вольт переработать на 220.

Вы узнаете как правильно подключить однофазные электродвигатели на 220 вольт на примере моторов от стиральной машины.

Таким макаром, естественно питать его от авто, в каком течет неизменный ток с напряжением в 12 Вольт, методом монтажа специального инвектора.

Маломощные инвекторы стоит подключать к прикуривателю, тут особенных требований не имеется. Единственными аспектами являются:

• Использовать при температурных критериях от.15 до 50 0 С не средней влажности.
• Не позволять работать устройствам под прямыми солнечными лучами.
• Не использовать для хранения места под сиденьями, так как при работе инвектор будет греться. Для его остывания нужно беспрепятственное прохождение воздуха.

Более мощнейший инвектор рекомендуется подключать к клеммам аккума. При всем этом запрещено включение зажигания либо мотора, если производимая инвектора произведен к недемонтируемому аккуму.

Сделать болгарку естественно из разных инструментов, которые у каждого есть рядом. Благодаря инструктажу, работа производится своими руками всего за 2-3 часа.

Делаем станок по резке металла с применением качественной техники: ТОП 3 производителей УШМ

В этом перечне приведены бренды, техника которых получила высокие оценки рядовых пользователей и профессионалов:

• Bosch. Славится надежностью, хорошей продуманностью мелких элементов конструкции. Существенное ограничение – высокая стоимость даже в базовой комплектации.
• Hitachi изначально стоили дорого. Но в наши дни часть производства перенесена в Китай, что позволило сократить издержки. В некоторых моделях отсутствует автоматическая стабилизация оборотов под нагрузкой.
• Makita — Разумное сочетание цены и качества. Все новые модели высокой мощности оснащены эффективно защитой от перегрузок, что продлевает реальный срок службы.

Как изготовить станину для болгарки

Для каждого очевидно, что крайне сложно держать инструмент, обладающий большим весом, несколько часов. Поэтому для облегчения своего труда при выполнении операции многие мастера изготовляют специальные приспособления, которые называют станины. Когда болгарка оснащена таким приспособлением, то работу по резке можно выполнять, задействовав только одну руку.

Чтобы изготовить станину, сначала необходимо сделать деревянный ящик. Можно обойтись только одной стороной, на которой будет закреплён инструмент. Все остальные стены можно убрать, а вместо них прикрепить ножки специальной конструкции.

Но чтобы добиться эффективности использования болгарки с таким приспособлением, необходимо внести в его конструкцию некоторые изменения.

Первым делом необходимо выполнить демонтаж кожуха болгарки. После этого на инструмент необходимо надеть диск. Когда это действие будет выполнено, его нужно прижать к боковой стенке приспособления.

Необходимо поставить отметку, где был сделан зазор для хода насадки или диска. Его ширина не должна быть слишком большой, иначе посторонние предметы при выполнении работ могут попасть внутрь конструкции.

При желании зазор можно увеличить. Необходимость в этом возникает в тех случаях, когда нужно заменить насадки, не выполняя разбора полностью всей конструкции. Образцы деревянных брусков можно использовать в качестве опорных элементов. После этого можно приступать к выполнению работ по распиливанию заготовок.

Как избежать 4 ошибок в процессе эксплуатации, шлифовальных/плоскошлифовальных и других станков

Чтобы станок длительное время выполнял свои функции необходимо соблюдать следующие простые правила:

• Не увеличивайте нагрузки более запланированных величин.
• Пользуйтесь подходящими сменными насадками, которые предусмотрены официальными инструкциями производителей.
• Своевременно удаляйте загрязнения, чтобы не ухудшить механизм воздушного охлаждения.
• Поддерживайте идеальное состояние электрической изоляции, функциональность защитных устройств.

Стационарная циркулярка

Использовать болгарку в качестве рабочего механизма можно и стационарных условиях. Станина в этом случае будет иметь немного другую конструкцию. Стационарный вариант подразумевает наличие свободной площади и большого объема работ. Поэтому всю конструкцию можно сделать основательнее, массивнее, а, значит, надежнее.

Каркас станины можно сделать из уголка сварным соединением. Болтовые и другие виды разъемных креплений от постоянной вибрации теряют сцепление, конструкция начинает шататься.

Сверху металлического каркаса крепится рабочий стол из широкой доски или толстой фанеры. По нему будет передвигаться обрабатываемая деталь. Упорный уголок снабжен подвижным креплением для регулировки ширины распила.

Неплохо бы предусмотреть регулировку высоты стола или выноса диска над его поверхностью — тогда появится возможность выпиливать продольные пазы в доске.

Сбоку станка расположены органы управления: розетка и кнопки включения-отключения. В стационарном варианте клавишу на корпусе болгарки имеет смысл исключить из схемы. При наличии достаточного места в качестве привода можно применить шлифмашинку большой мощности.

О том, как сделать пилораму из болгарки, показано в этом

Первый вариант — Используя дрель

Первый вариант имеет более простое решение. Допустим, надо изготовить миниатюрный шлифовальный круг, который будет устанавливаться в дрель или шуруповерт. Для этого мы можем взять сломанный диск. На нем с помощью штангенциркуля вычерчиваем круг необходимых размеров. Потом по вычерченному кругу вырезаем будущий миниатюрный диск. В его центре сверлим отверстие, в которое вставляем болтик диаметром 6 мм. Снизу надеваем шайбу и затягиваем гайкой.

Болтик будет являться осью вращения диска. Его мы вставляем в патрон дрели или шуруповерта и зажимаем. Таким инструментом можно резать материалы в труднодоступных местах или имеющих небольшие размеры. Можно шлифовать готовые детали.

Несложно изготовить миниатюрную фрезу для резки мелких деталей из пластмассы или дерева. Для этого берем обыкновенную жестяную пробку от стеклянной бутылки. В центре ее делаем отверстие для установки оси. Осью может служить тот же болтик диаметром 6 мм. Края пробки выравниваем и вырезаем зубчики. Желательно сделать минимальную разметку.

Такая фреза, заряженная в дрель или шуруповерт, способна легко разрезать мелкие деревянные планочки, например, для моделирования. Пластмассы тоже поддаются этому нехитрому инструменту.

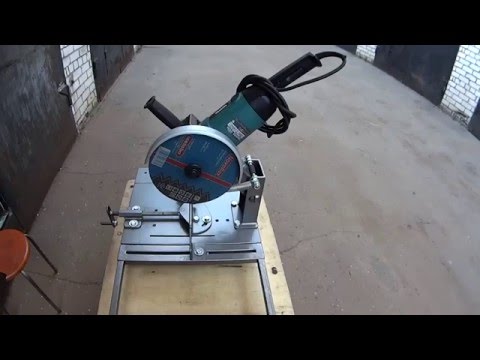

Как сделать отрезной станок из болгарки своими руками в том числе в гараже с чертежами и видео

Виды средств для полировки

Даже самое надёжное лакокрасочное покрытие рано или поздно выцветает – из-за этого на поверхности кузова автомобиля появляются сколы и трещины. Именно их и уничтожает полировка, возвращая вашему «железному коню» первозданный вид. Конечно, для того, чтобы игра стоила свеч, нужно правильно выбрать полироль и пасту:

Средства для полировки кузова автомобиля

• Абразивные средства. Полировка с использованием этих веществ удаляет потёртости и царапины с поверхности авто. Помните, что такие средства заодно уничтожают и небольшой слой лака, поэтому после полировки машины его нужно восстановить. Конечно, не стоит злоупотреблять абразивной полировкой – слишком частое применение таких средств может уничтожить лакокрасочное покрытие кузова автомобиля;
• Неабразивные вещества. При помощи таких средств осуществляют защитную полировку. Для того, чтобы авто выглядело презентабельно, подобную процедуру необходимо проводить хотя бы раз в год;
• Силиконовые полироли. Эти вещества заполняют наиболее мелкие трещины кузова – и придают машине приятный блеск. Зачастую их применяют в комплексе с абразивными средствами – для закрепления полировки.

Двигатель

В зависимости от требуемой мощности металлорежущего станка и сферы его использования выбираем мощность двигателя. Она должна находиться в диапазоне 1,5-3кВт. Если вы планируете использовать отрезной станок в условиях домашней мастерской, небольшого металлообрабатывающего цеха, где резка профильной трубы, арматуры, уголка или иного проката производится относительно редко, а качестве заготовок применяется тонкостенный металл, по мощности в полтора киловатта вполне хватит. Для мелкосерийного производства, работы на строительной площадке, или изготовления каркасов любого назначения потребуется более мощный двигатель.

При наличии трехфазного двигателя мощностью около 3 киловатт его можно подключить на 220 вольт, использовав место схемы «звезда» схему «треугольник». Но при этом нужно учитывать, что мощность его снизится на 25-30%. Главное, что сохранится указанное на шильдике число оборотов.

Для самодельного отрезного станка по металлу используются круги диаметром 300-400 миллиметров. Здесь тоже нужно исходить из потребностей производства. За слишком большим диаметром диска гнаться не стоит — чем дальше от центра отстоит рабочая кромка, тем меньше усилия реза, и потребуется более мощный двигатель. Оптимальное соотношение мощности двигателя и диаметра диска — 2 киловатта при трех тысячах оборотов и 300 миллиметров диаметр.

Сделанный самостоятельно отрезной станок по металлу в первую очередь должен быть безопасным. На отрезных дисках указано максимальное количество оборотов, при которых их можно эксплуатировать. Как правило, оно не должно превышать 4400 оборотов в минуту. Если получится больше — диск может разрушаться, что небезопасно. Если же количество оборотов будет менее 3000, то скорость резки будет недостаточной, а диск будет сильно перегреваться и истираться. Именно эти цифры следует принимать в качестве исходных для расчета силовой передачи.

Чертежи стойки для болгарки

В интернете не так уж и много чертежей подобных стоек. В основном это примитивные эскизы, иллюстрирующие скорее принцип работы устройства, чем точные размеры и порядок его сборки. А даже те, что есть, не имеют всей необходимой информации.

Да и сам конструктив подобных приспособлений довольно часто вызывает сомнения в применении такого чертежа без определенной коррекции.

Поэтому мы советуем не тратить время на их поиски, а внимательно рассмотрев варианты реализованных проектов по созданию самодельных стоек для УШМ, выбрать подходящий для себя. Или, учтя их недочеты, реализовать собственный.

Оптимальное решение

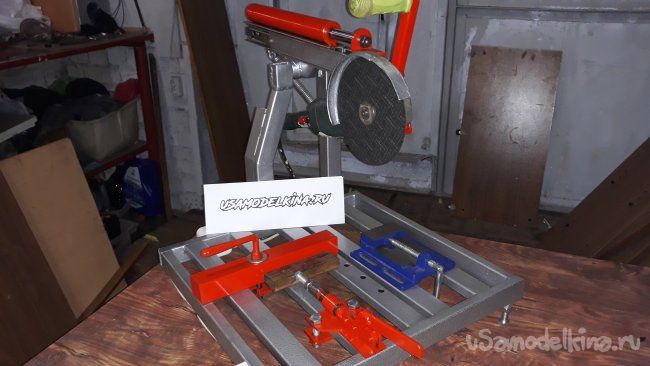

Предлагаем вам выполнить отрезной станок по чертежам, которые неоднократно использовались для самостоятельного изготовления подобных станин. При расчетах нужно учитывать мощность углошлифовального устройства, маломощную болгарку вряд ли удастся длительно использовать для планируемых целей, тем более для резки металлоизделий. Рекомендуем выбрать для этих целей довольно мощное и универсальное устройство, например, бренда Makita.

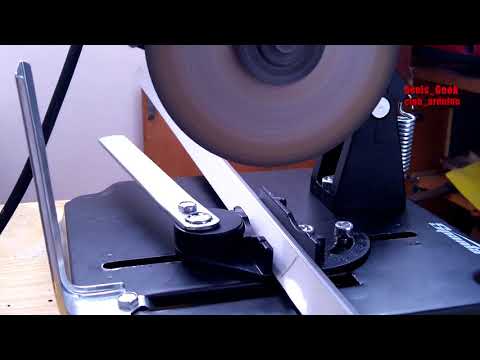

Станок с угломером

Инструмент для металлоизделий требует утяжеленной рамы, чтобы создать прочное основание инструменту, подвергающемуся значительной нагрузке

В этом контексте при сборке станка важно проследить за качеством сварных и винтовых соединений, применив специальные виды болтов, предназначенные для приборов с сильной вибрацией (невывинчивающиеся с крестовым шлицем)

Изготовление собственной отрезной пилы также связано со значительными недоработками заводских моделей, особенно проявляющихся в недорогих моделях.

Они состоят в следующем и могут быть устранены в станке собственного изготовления:

•  заводские станины из экономии имеют большое количество полостей, в которые забивается стружка и металлический шлам;
•  не всегда удобно сделан отбойник искр;
•  не всегда продумана конструкция относительно направления искр, нередко они идут в сторону резиновых деталей, в частности, ножек;
•  часто отсутствует блок плавного пуска;
•  кронштейн, удерживающий пильный диск не всегда четко перпендикулярен.

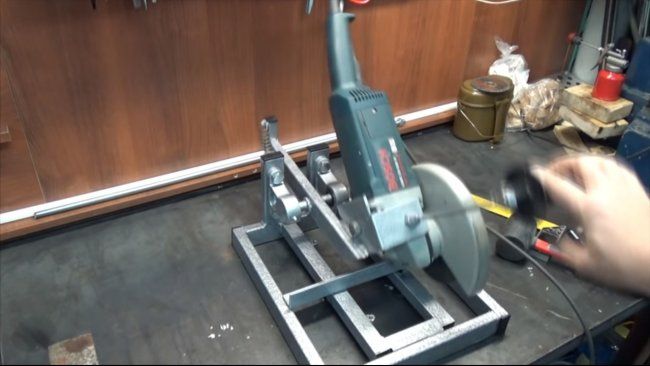

Станина из подручных обрезков

Также мастера рекомендуют сделать направляющие, которые позволят регулировать угол наклона заготовки для косых срезов. Этих всех неприятностей можно избежать, если сделать отрезной станок с дисковым механизмом самостоятельно. Получается, что самодельные изделия для собственной мастерской иногда не только не хуже, но и лучше заводских образцов.

Особенности

Что представляет собой станина:

•  Это горизонтальная конструкция, сваренная из уголка или квадратной трубы, которая будет впоследствии частично закрыта листовым металлом;
• При необходимости к ней приваривается подобная уже вертикальная рама, которая выступает несущей для каретки;
• Поверхность станины заваривается листовым металлом с учетом функциональности кронштейна или каретки. При использовании стационарного кронштейна делается один паз для резания. Если каретка мобильная, соответственно, это предусматривается конструкцией;
• В станках со стационарным кронштейном предусматриваются приспособления для жесткого крепления заготовок, а также направляющие для косых срезов;
• Станина может быть настольной или установленной на ножки, которые должны удерживать всю конструкцию во время всего цикла рабочих нагрузок.

Все перечисленное показано на чертежах, фото и видео, а также даны различные варианты конструкций, которые хорошо себя зарекомендовали. Вы можете для себя выбрать конструкцию по мощности и по желаемым особенностями и сделать резак по металлу. Некоторые модели довольно просты и легко выполняются по фото без чертежей.

Обратите внимание, что для бытовых болгарок, если будут резаться легкие заготовки станину и элементы кронштейна можно выполнить из дерева, а именно – из бруса. Дополнительно утяжелить и защитить конструкцию от повреждений можно с помощью листов металла

Измельчитель зерна или растений

Если вы живёте в загородном доме и выращиваете какую-либо живность, то для заготовки корма пригодится электромеханическая зернодробилка. Она не предназначена для больших объёмов, но со средними вполне справится.

Для создания понадобится ёмкость — это может быть старая кастрюля или бачок, всё зависит от требуемого размера и мощности болгарки. Крышку следует переделать так, чтобы рабочий вал УШМ соединялся с осью, на которой расположены режущие ножи дробилки. Нужно также предусмотреть окошко для засыпания порций зерна — оно должно быть оборудовано дверкой.

Рабочий механизм состоит из:

• Каркаса на базе крышки. Он нужен для усиления приспособления, стойки можно прикрепить на заклёпки или болты.
• Оси, которая проходит через верхний и нижний подшипник. Она уменьшает нагрузку на электромотор.
• Ножей для дробления зерна. Они также фиксируются на оси устройства.

Возможны и другие варианты — с нижним расположением ножа, баком сверху.

Или небольшая конструкция, где вал болгарки проходит через дно ёмкости.

За городом возможна сборка измельчителя сухой травы, который поможет справиться с мусором на участке.

При изготовлении самодельных станков важно соблюдать меры безопасности. Особенно это касается вращающихся с большой скоростью деталей и электропроводки

Рекомендуется оборудовать станки защитными кожухами, надёжно закреплять крутящиеся элементы: патроны и диски.

Не стоит также забывать о том, что двигатель болгарки нуждается в периодическом отдыхе. Не следует длительное время оставлять его работать под нагрузкой.

Болгарка позволяет собрать множество полезных приспособлений для дома, гаража и загородного участка. Каждое из них способно значительно облегчить выполнение рутинных операций.

Шлифовальная машинка своими руками – сборка инструмента по схемам и чертежам

Каждый, кто занимался ремонтом, реконструкцией, изготовлением деталей и приспособлений, сталкивался с отделочными работами. Выполнять их вручную очень трудно и долго, процесс может растянуться на несколько часов, а то и дней. С задачей отлично справится шлифовальная машинка. Существуют аппараты различного назначения – от обдирки до полировки. Если нет возможности купить инструмент, его изготавливают собственноручно.

Известны 3 типа шлифмашин, которые отличаются специализацией и функциональностью:

• ленточными снимают большие слои с обширных площадей;
• плоскошлифовальные используют при финишной отделке;
• эксцентриковые работают на грани полирования.

Многие мастера, профессионально занимающиеся шлифованием, имеют в своем арсенале весь набор этих инструментов. Аппараты в подавляющем большинстве работают от 220 В. Они тяжелые, перегреваются. Пневматическая машина легче, чем электрическая, но требуется источник сжатого воздуха. Такие агрегаты выпускают немногие фирмы, из самых известных – Bosсh.

Такой шлифовальный агрегат своим рабочим органом в виде бесконечного кольца напоминает гусеничную машину, да и по форме похож. Он сравнительно мощный, его конструкция простая, но надежная. От двигателя шкурильная лента приводится в движение через редуктор и клиноременную передачу.

Работает со всевозможными материалами: деревом, металлом, полимерами, минералами. Снимает несколько миллиметров с плоскости, выполняет закругления, кромки. Качество не самое хорошее – для финишной отделки требуется орбитальная (эксцентриковая) или плоскошлифовальная (вибрационная) машина.

Производительность напрямую зависит от мощности мотора. ЛШМ имеют двигатели 0,5–1,2 кВт. Другой важный показатель в технической характеристике этих агрегатов – скорость. Быстрый аппарат сделает больше, но прижать его не удастся из-за высокого крутящего момента. Вдобавок в этом случае не хватает мощности. У ответственных производителей показатели максимально сбалансированы, часто возможности регулирует электроника.

Быстрые аппараты обычно маломощные. Если им еще дать силу, то будет сложно управлять, значительно возрастет стоимость, при неумелом пользовании легко испортить деталь. Скоростными легковесными машинами легко обработать большие площади за короткое время. Если неизвестна предстоящая нагрузка на шлифмашину, профессионалы рекомендуют для дома выбирать с меньшей скоростью, которую можно придавить (обычный диапазон аппаратов 150–550 м/мин.). Еще более удобен ленточный вариант с предварительной установкой скоростного режима, например, Dewalt DW433.

Аппараты занимают промежуточное место между ленточными и орбитальными инструментами по чистоте обработки.

Они популярны из-за доступной стоимости, наличия дополнительной оснастки, возможности отделывать довольно значительные площади, в том числе углы. Мотор обычно 150–300 Вт, но мощности достаточно.

Главное в такой ЭШМ – плита, движущаяся в поступательно-обратном направлении с большой частотой. Важнейшие характеристики:

1. 1. Амплитуда хода подошвы, которая преимущественно составляет 1–3 мм. Встречаются модели, где она достигает 5–6 мм. Увеличение показателя приводит к более быстрой обработке, но менее качественной.
2. 2. Частота хода платформы. Слой толще снимается при высоких показателях, но когда они меньше, шлифование более точное. У некоторых аппаратов, например, Bosсh GSS AEL-BOXX, скорость 20 тыс. ходов за минуту.
3. 3. Материал плиты и размеры. По последнему показателю бывают стандартные и мини (100 мм2 ). Бюджетные модели имеют стальную или пластмассовую платформу. Лучше из пористого полимера с малой вибрацией.

Преимущества полировки машины болгаркой

Популярность этого способа растёт не по дням, а по часам. Причина этого кроется в том, что полировка болгаркой обладает рядом преимуществ:

• Доступность. Болгарка есть в наборе инструментов каждого мужчины, поэтому вам не нужно будет приобретать либо же брать в аренду профессиональные инструменты.
• Простота. Для полировки автомобиля болгаркой не нужно обладать специфическими познаниями и многолетним опытом. Достаточно терпеливо и аккуратно выполнять эту работу.
• Универсальность. Используя болгарку, вы легко приведёте в порядок не только поверхность кузова, но и стёкла с фарами. Кстати, обрабатывая фары, полностью откажитесь от силиконовых средств. В отдельных случаях необходимо использование крупнозернистой наждачной бумаги.

Незначительные царапины или сколы на кузове автомобиля необязательно исправлять в специализированных мастерских, как и скупать краски и шпаклевки в магазинах. С мелкими повреждениями и неровностями отлично справится . Такое действие позволит исправить недостатки и сэкономить значительную часть бюджета. У всех автомобилистов возникает масса вопросов по технологиям полировки, сопутствующим товарам для полировочных работ, стоимости, машинкам для шлифования и многих других. Основным из них является возможность правильной и качественной полировки авто в «домашних» условиях.

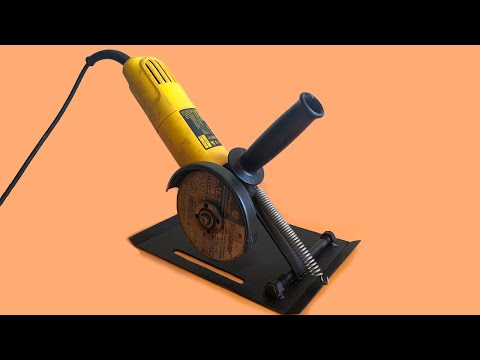

Типы конструкций под болгарку

Варианты конструкций

Существует несколько типов стоек под болгарку. Они отличаются расположением и временем, потраченным на сборку. К первому типу относится станина, под которой закреплена углошлифовальная машина.

Рабочая поверхность представлена отрезным диском. При этом резка профиля из металла будет подобна распилу деревянных элементов циркулярной пилой. Такая конструкция токарного станка не очень популярна из-за необходимости двигать заготовку. Процесс нарезания в этом случае становится небезопасным. Но есть и явное преимущество – это быстрое нарезание тонких металлических листов.

Ко второму типу относится шлифмашина из болгарки с применением каркаса. У данного типа инструмента могут быть разные исполнения крепления. Но все они должны быть надежны. Можно закрепить болгарку к станине посредством крепления болтами в месте рукоятки. Можно закрепить болгарку к стойке болтами на защитном кожухе, в котором предварительно сделать отверстия. Этот вариант исполнения считается наиболее простым, удобным и не требующим много деталей.

Еще углошлифовальную машину можно крепить методом маятниковой пилы. Этот метод подразумевает неподвижность обрабатываемого элемента, а вращается только круг. Маятниковая пила располагается над столешницей. Это позволяет обрезать предмет под необходимым углом. При этом способе работа с болгаркой становится безопасной и быстрой, так как шлифовальная машина располагается сверху. Есть возможность в любое время использовать болгарку для обычных целей.

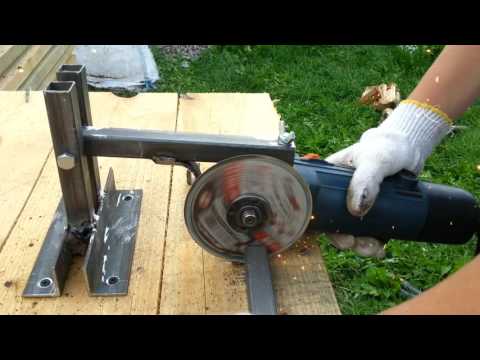

Суть метода маятниковой пилы

Токарный станок маятникового вида с применением болгарки легко собирается в домашней обстановке. Такая самоделка имеет простой механизм работы. Основные компоненты для изготовления:

• Стойка
• Маятник
• Крепление

В качестве стойки можно употребить раму из стали с платформой из листового металла. К такой поверхности прикрепить кронштейн. К нему монтировать шарнир для пилы и упор для держания заготовки. Хорошим упором считается поворотный механизм, чтобы менять угол между обрабатываемой частью и диском. Не нужно забывать, что стоит сделать отверстие для режущего круга в столешнице. Ширина отверстия отвечает двойной толщине круга, а длина – диаметру.

В качестве маятника применяется деталь Т-образной формы. Такая деталь скрепляется с кронштейном станины и частью, которая предназначена для фиксации болгарки. Механизм маятника обеспечивается подшипниками качения или же применением втулки.

Для закрепления углошлифовальной машины можно использовать консоль с одним или двумя кронштейнами. Инструмент закрепляется за корпус и в месте редуктора, где есть специальные отверстия.

Для удобной эксплуатации возможно подключение к выключателю, например, педали.

Существующие виды шлифовальных машинок + (Видео)

Промышленностью выпускаются несколько видов машинок, отличающихся как конструктивно, так и по назначению. Вот основные из них:

Эксцентриковая или орбитальная, в этом случае подошва инструмента одновременно вращается вокруг своей оси и по некоторой орбите. Получается так, что каждый раз она проходит немного в другом месте, поэтому царапины и заусенцы затираются с каждым проходом все сильнее и сильнее.

• Вибрационная модель. Здесь рабочая подошва осуществляет возвратно-поступательные движения с частотой порядка 20000 движений в минуту. Именно за счет этих движений и происходит шлифовка.
• Угловая шлифовальная машина, которую в народе принято называть «болгаркой». С помощью этого инструмента проводят грубую обработку деталей, крупных бревен и т.п. Для обработки применяются абразивные круги необходимой зернистости.
• Ленточная шлифовальная машинка, которая обычно используется для работ на больших поверхностях. Конструктивно она представляет собой валики, приводимые в движение электродвигателем, на которые надета наждачная лента.

Техника безопасности

Производя модернизацию УШМ своими руками, очень важно соблюдать технику безопасности. Любые изменения, внесенные в конструкцию прибора, – нарушение утвержденных технических стандартов

Учитывая этот факт, стоит обезопасить себя от негативных последствий использования переделанного инструмента. Для этого применяются индивидуальные средства защиты – наушники, щит-маска, очки, перчатки. Соблюдаются базовые правила эксплуатации того или иного электроинструмента. Сохранение жизни и здоровья во время работы – приоритетный фактор.

О том, как сделать станину из болгарки, смотрите в следующем видео.

Штроборез из болгарки своими руками

Штроборез из болгарки позволяет выполнять своими руками трассировку на все строительные материалы в абсолютной безопасности, так и при отсутствии пыли. Это приспособление для настенного крепления очень полезно, если вам нужно сделать разрезы для монтажа трубопроводов, поместить кабели для электрических систем и для установки труб для гидравлических систем.

Пильное полотно, закрепленное на валу, является основным элементом приспособления. Для обеспечения безопасности диски монтируется внутри специального корпуса, что предотвращает фрагментацию и получение их лично при распиловке.

Штроборез из болгарки своими руками

В зависимости от свойств материала и плотности рекомендуется выбирать мощность двигателя для штробореза из болгарки своими руками. Для борозды кабеля достаточно скромного блока. Для длинной канавки для трубы, желательно приобрести болгарку мощностью не менее 2000 Вт. Некоторые высокопроизводительные модели способны демонстрировать скорость около 6200 оборотов в минуту, что служит гарантией возможности справиться с промышленным масштабом.

Но конструкция болгарки такова, что ее нельзя использовать из-за активного образования пыли. Часто прибегают к модернизации приспособления.

Вы можете сконструировать прибор с двумя дисками. Установка станка из подходящей болгарки своими руками такого типа, будет стоить дороже. Первый диск прикреплен, как обычно, и монтируется второй. Необходима вторая гайка, которая имеет дополнительное кольцо, для фиксации. При работе на стене, шлифовальное приспособление должно находиться в защитной крышке.

А о чем, собственно, речь?

Только традиционных конструкций агрегатов для точной порезки листовых, рулонных и длинномерных материалов известны десятки, это не считая лазерных и пр. из века высоких технологий. Мы далее будем рассматривать станки с качающимся рабочим модулем и круглым вращающимся режущим органом – абразивным или пильным диском. Такие отрезные станки называются маятниковыми. Они наиболее универсальны (в т.ч. пригодны для протяжки – ведения продольного реза ограниченной длины) и выполнимы самостоятельно в сарайно-гаражной мастерской. Когда говорят «отрезной станок», то в подавляющем большинстве случаев подразумевается именно маятниковый (pendulum cut grinder по англ.).

Мотор или УШМ?

Имеется в виду привод станка – отдельный или совмещенный в моноблоке с рабочим (режущим) органом и силовой передачей на него. Отдельный мотор имеет то преимущество, что качающуюся часть агрегата – качалку (маятник, коромысло) можно сделать должным образом уравновешенной, что намного упрощает работу на станке и повышает его производительность; последняя сравнительно слабо зависит от сопротивления материала резанию

Кроме того, весь станок можно сделать пригодным для интенсивной круглосменной работы, что может быть важно для извлекающих доход при помощи рук, растущих откуда надо, и головы, работающей как надо. УШМ (болгарка), как известно, может работать непрерывно в течение 20-60 мин

(смотря по модели), а затем – вынужденный техпростой для остывания инструмента. Но для эпизодического использования УШМ имеет ряд преимуществ:

• Достаточно выносливый и точный отрезной станок из болгарки может быть изготовлен без точеных деталей и с минимумом сварочных работ или вовсе без них, см. далее.
• Базовый инструмент остается пригодным для ручной работы вне станка.
• Электропитание – однофазное 220 В из бытовой розетки.
• Не требуются пусковые устройства и защитное заземление, т.к. в широкую продажу поступают только УШМ с двойной изоляцией.
• Внешняя характеристика коллекторного электродвигателя УШМ мягче, чем асинхронного электромотора с короткозамкнутым ротором, что экономит мощность мотора и расход электричества. В большинстве случаев (кроме порезки толстых прочных и/или вязких материалов) можно считать, что болгарка на 800 Вт электрических эквивалентна асинхронному мотору с 1,2 кВт на валу (см. далее), а УШМ на 1300 Вт – отдельному мотору на 2,2 кВт.
• Отрезные станки из УШМ более легки, компактны и транспортабельны, чем с отдельным приводом.
• Недорогие болгарки не снабжаются регуляторами частоты вращения, но к ним подходит обычный регулятор оборотов для дрели (не более $20; обычно $5 – $6). «Частотник» для асинхронного мотора до 2,5 кВт стоит от $50.

О регулировании оборотов

А зачем регулировать обороты диска? Чтобы на превысить указанную на нем же максимальную линейную скорость края и/или частоту вращения. Иначе диск, может быть, и не разорвет, но его производительность сильно упадет, износ усилится, а качество реза ухудшится. Номинальные скорости вращения асинхронных моторов 2800-2850 мин –1 позволяют использовать обычные диски диаметром до 350-400 и более мм, что дает глубину реза как минимум до 150 мм. Шпиндель болгарки крутится гораздо быстрее (от 6000 мин –1 ), и ставить на него обычный диск диаметром более 160 мм опасно. Глубина реза выходит до 50-60 мм, а скоростной диск стоит дорого и быстро стирается. Установка регулятора оборотов решает проблему. Производительность и качество реза не страдают, т.к. определяются линейной скоростью вращения по режущей кромке.

О названии

УШМ звучит «технически», но по сути дела неточно, т.к. болгаркой много больше режут, чем шлифуют. «Угловая дрель» еще неудачнее, т.к. to drill – сверлить, буровить, для чего УШМ вообще непригодна. Угловая шлифовальная машина это калька с англ. «angle grinder machine». Но английское to grind по смыслу гораздо шире всех видов абразивной обработки. Напр., мясорубка это meat grinder. У «to grind» точного русского аналога нет; по смыслу это что-то вроде «кромсать в клочки по закоулочкам». В общем, просторечное «болгарка» терминологически некорректно, но достаточно кратко, и понятно, что это такое.

Купить Bosch (GWS600) 100 мм 670 Вт Деревообрезной станок, Шлифовальный станок, Угловая шлифовальная машина онлайн по лучшей цене в Индии Показать все данные

Мы хотели бы отправить вам отличные предложения!

Уведомления можно отключить в любое время в настройках.

Введите номер мобильного телефона

+91

Пожалуйста, введите действительный 10-значный номер.

Да, пришлите мне ссылку на приложение

ПОЛУЧИТЬ SMS

SDL

5424

{«SDL

5424″:null}

Дом

694, 93, 4208, 4204, ,

/

Инструменты и оборудование

/

Инструменты

/

Электроинструменты

/

шлифовальные машины

/

Bosch (GWS600) 100 мм 670 Вт деревообрезной станок, шлифовальный станок, угловая шлифовальная машина

{{еще}}

${bcrumbName} {{/если}}

{{if lastBCrumb = $value }} {{/if}} {{/каждый}}

Сравнить продукты

Очистить все

Сравним!

Ошибка выбора!

Вы достигли максимального количества вариантов. Вы можете выбрать не более 4 элементов для сравнения.

Вы уже выбрали этот товар.

ОК

Посмотреть заказ

Бесплатная установка

Наведите курсор для увеличения

ServiceCentreDetails

4.1 67 4 (4.1) 67 оценок 4 отзыва Есть вопрос?

---

MRP

рупий. 4 252

  (включая все налоги)

рупий 2950 СКИДКА 31%

Включая все налоги

Удалить

Бесплатный EMI поставщика Zero Emi применяется к продукту

Вы выбрали EMI за месяцыИзменить

(3) Предложения | Применимо к корзине

Мгновенная скидка 15% при использовании кредитных карт Bank Of Baroda T&C

Мгновенная скидка 15% при использовании дебетовых и кредитных карт AU Small Finance Bank Условия

Подать заявку на кредитную карту Snapdeal BOB и получить неограниченный кэшбэк 5% T&C

План (ежемесячно)

EMI

Фактическая стоимость

План (ежемесячно)

EMI

Фактическая стоимость

Осталось всего 1 шт.

добавить в корзину

купить

Доставка

Обычно доставляется в 6 — 10 дни

Товар недоступен в этом месте, попробуйте другой пин-код

Товар доступен по адресу . Изменять

Доставка в течение 6-10 дней Бесплатно

Стоимость доставки: рупий. 0

Дополнительные сборы за обработку взимаются за другие расходы, понесенные при доставке до вашего местоположения

Дополнительные варианты доставки

Доставка 6-10 дней. Свободно

Стоимость доставки: рупий. 0

Дополнительные сборы за обработку взимаются с других расходов, понесенных при доставке к вам

Стандартная доставка (СВОБОДНО) Заказать и получить его в 1 рабочий день(а)

. Бесплатно /промежуток>

Плата за дополнительную обработку взимается в отношении прочих расходов, понесенных при доставке до места вашего нахождения

. Свободно

Плата за дополнительную обработку взимается с прочих расходов, понесенных при доставке на место вашего нахождения

. Свободно

Плата за дополнительную обработку взимается в отношении прочих расходов, понесенных при доставке на место вашего нахождения

.

Вы можете выбрать скорость доставки при оформлении заказа

•   Стоимость доставки: рупий. 0
•   Местные сборы за обслуживание: рупий. 0
• Узнать больше
• 0

Мы сообщим вам, когда товар появится в наличии

Сообщите мне

Пожалуйста, заполните действующий адрес электронной почты

Спасибо за проявленный интерес

Вы получите уведомление, когда этот товар появится на складе

7 дней легкого возврата

Trustpay: 100% защита платежей. Возврат возможен в случае, если товар поврежден, неисправен или отличается от описания Узнать больше

Номер IMEI

Наберите *#06#, чтобы получить свой номер IMEI

Я согласен с Условиями использования

.

Примите, чтобы продолжить

ПРИМЕЧАНИЕ.

• В случае проблем с поддержкой устройств попробуйте новое приложение Snapdeal.
• Устройство обмена не должно быть сломано и должно быть в рабочем состоянии.

Как это работает?

Номер IMEI

Изменить

Обменная цена

рупий.

Сводка скидок при обмене

2950

рупий.

Скидка при обмене -рупий.

Окончательная цена рупий.

Я согласен на

Условия.

ПРИМЕЧАНИЕ:

• Попробуйте новое приложение Snapdeal, чтобы получить более высокую скидку при обмене.
• Устройство обмена не должно быть сломано и должно быть в рабочем состоянии.

Как это работает?

{{? значение.fmcg == ложь}} {{??}} {{?}}

{{? значение.имя}}

{{=значение.имя}}

{{?}} {{? значение.noOfRatings > 0 || значение.noOfReviews > 0 }}

{{?}} {{? значение.цена || значение.displayPrice || value.exshowroomPrice}}

{{? value.exshowroomPrice }}

Цена от выставочного зала Rs {{=Snapdeal.utility.commafy(value.exshowroomPrice)}}

{{??}}

{{? value.price && value.price >= 0 && (value.price — value.displayPrice != 0) && (value.discount || value.percentOff) > 0}} Rs {{=Snapdeal.utility.commafy(value.price)}} {{?}} {{? значение.displayPrice}} Rs {{=Snapdeal. utility.commafy(value.displayPrice)}} {{?}}

{{?}} {{? (value.discount || value.percentOff) > 0}}

{{=(value.discount || value.percentOff)}}% СКИДКА

{{?}}

{{?}}

{{~}} {{?}}

Избранное

• Информация о товаре
• Рейтинги и обзоры
• Вопросы и ответы

Особенности

• Тип шлифовальной машины:Угловые шлифовальные машины
• Диаметр шлифовального круга (мм): 4,9
• Источник питания: электрический
• С боковой ручкой: Да
• Мощность: 650 Вт
• Блокировка шпинделя: Да
• Материал:бумага
• Отказ от ответственности: цвет товара может немного отличаться из-за источников фотографического освещения или настроек вашего монитора.
• Номер модели:GWS 600
• об/мин: 11000
• СУПК: SDL

  5424

Другие характеристики

Прочие сведения Страна происхождения, производства или сборки Индия Общее или общее название товара Шлифовальные машины Количество предметов внутри Название и адрес производителя Количество нетто Имя и адрес упаковщика Имя и адрес продавца Имя и адрес импортера

Условия

На изображениях представлен реальный товар, хотя цвет изображения и товара могут незначительно отличаться.

Была ли эта информация полезной для вас? Да Нет

Благодарим Вас за отправку ответа.

{{=значение.псевдоним}} {{? value.certifiedBuyer}}

Проверенный покупатель

{{?}}

{{=value.createdAt}}

{{? значение.headLine}}

{{=value.headLine}}

{{?}} {{? значение.комментарии}}

{{=value.comments}}

{{?}}

{{~}}

Селфи продукта клиента

Подробная информация о продавце

Просмотреть магазин

---

инженеры по сварке и шлифовке

0 еще продавец начиная с рупий. 2950

Продать на Snapdeal

По той же цене

Bosch (GWS600) 100мм 670Вт резак по дереву, шлифовальный станок, угловая шлифовальная машина

рупий 2950

рупий. 4,252

Купить Загружается…

VEVOR 3 в 1 Электрический 500 фунтов / ч Коммерческий слайсер 110 В Нержавеющая сталь 1100 Вт Резак Машина Сверхмощная колбаса Мясорубка Мясорубка

Промышленная электрическая мясорубка и слайсер

Мясорубка и слайсер, изготовленные из высококачественной нержавеющей стали, разработаны как многофункциональное, экономящее время и трудоемкое изделие, работающее в качестве оборудования для переработки мяса, нарезанное кубиками, нарезанное, измельченное и фаршированное мясо. Это идеальное оборудование для переработки мяса с безопасностью, санитарией, высокой эффективностью и низким энергопотреблением.

Tough Equipment & Tools, Pay Less

VEVOR — ведущий бренд, специализирующийся на оборудовании и инструментах. Наряду с тысячами мотивированных сотрудников VEVOR стремится предоставлять нашим клиентам прочное оборудование и инструменты по невероятно низким ценам. Сегодня VEVOR оккупировал рынки более чем 200 стран с более чем 10 миллионами членов по всему миру.

Почему выбирают ВЕВОР?

• Высокое качество Tough
• Невероятно низкие цены
• Быстрая и безопасная доставка
• 30-дневный бесплатный возврат
• Внимательное обслуживание 24 часа в сутки 7 дней в неделю в оборудовании и инструментах. Наряду с тысячами мотивированных сотрудников VEVOR стремится предоставлять нашим клиентам прочное оборудование и инструменты по невероятно низким ценам. Сегодня VEVOR оккупировал рынки более чем 200 стран с более чем 10 миллионами членов по всему миру.

  Почему выбирают ВЕВОР?

  • Premium Tough Quality
  • Невероятно низкие цены
  • Быстрая и безопасная доставка
  • 30-дневный бесплатный возврат
  • Внимательное обслуживание 24/7

  машина для нарезки, шлифовальная машина и начиночная машина для нарезки, нарезки, шинковки и начинки мяса.

  Мощный двигатель мощностью 1100 Вт

  Электродвигатель Cooper работает эффективно. С мощностью 1100 Вт, чтобы поддерживать работу в хорошем состоянии в течение длительного времени. Вентиляционные отверстия в нижней части помогают рассеивать тепло.

  Выбранный материал

  Пищевая нержавеющая сталь устойчива к ржавчине и истиранию, продлевая срок службы продукта и обеспечивая его безопасность и гигиену.

  Легко чистится

  Съемная головка облегчает очистку аксессуаров и помогает эффективно решить проблему внутреннего засорения. Все аксессуары можно тщательно мыть водой.

  2 тарелки для мяса

  Оснащенный двумя лезвиями с разным диаметром ячеек, он может измельчать и нарезать мясо определенной толщины в соответствии с потребностями клиентов.

  Внимательный дизайн

  Коммерческая мясорубка оснащена различными удобными устройствами, такими как вентиляционные отверстия для отвода тепла и четыре нескользящих основания, повышающих устойчивость машины. Кроме того, конструкция с одним дном и большой торец обеспечивают плавный процесс резки.

  Спецификации

  Содержимое упаковки

  Прочное оборудование и инструменты, платите меньше

  VEVOR — ведущий бренд, специализирующийся на оборудовании и инструментах. Наряду с тысячами мотивированных сотрудников VEVOR стремится предоставлять нашим клиентам прочное оборудование и инструменты по невероятно низким ценам. Сегодня VEVOR оккупировал рынки более чем 200 стран с более чем 10 миллионами членов по всему миру.

  Почему выбирают ВЕВОР?

  • Высокое качество Tough
  • Невероятно низкие цены
  • Быстрая и безопасная доставка
  • 30-дневный бесплатный возврат
  • Внимательное обслуживание 24 часа в сутки 7 дней в неделю в оборудовании и инструментах. Наряду с тысячами мотивированных сотрудников VEVOR стремится предоставлять нашим клиентам прочное оборудование и инструменты по невероятно низким ценам. Сегодня VEVOR оккупировал рынки более чем 200 стран с более чем 10 миллионами членов по всему миру.

    Почему выбирают ВЕВОР?

    • Премиальное жесткое качество
    • Невероятно низкие цены
    • Быстрая и безопасная доставка
    • 30-дневные бесплатные доходности
    • 24/7 Служба внимания

    Коммерческий мясо измельчитель и Slicer

    Мясомоло высококачественная нержавеющая сталь, разработана как многофункциональный продукт, экономящий время и труд, для работы в качестве оборудования для обработки мяса, для нарезки кубиками, ломтиками, шинковкой и фаршированием мяса. Это идеальное оборудование для переработки мяса с безопасностью, санитарией, высокой эффективностью и низким энергопотреблением.

    • Функция «3 в 1»
    • Мощный электродвигатель
    • Материал из нержавеющей стали
    • Полный комплект оборудования
    • Детали

    Многоцелевое использование

    Машина для производства консервов шлифовальный станок и набивочный станок для нарезки, нарезки, шинковки и начинки мяса.

    Мощный двигатель мощностью 1100 Вт

    Электродвигатель Cooper работает эффективно. С мощностью 1100 Вт, чтобы поддерживать работу в хорошем состоянии в течение длительного времени. Вентиляционные отверстия в нижней части помогают рассеивать тепло.

    Выбранный материал

    Пищевая нержавеющая сталь устойчива к ржавчине и истиранию, продлевая срок службы продукта и обеспечивая его безопасность и гигиену.

    Легко чистится

    Съемная головка облегчает очистку аксессуаров и помогает эффективно решить проблему внутреннего засорения. Все аксессуары можно тщательно мыть водой.

    2 тарелки для мяса

    Оснащенный двумя лезвиями с разным диаметром ячеек, он может измельчать и нарезать мясо определенной толщины в соответствии с потребностями клиентов.

    Внимательный дизайн

    Коммерческая мясорубка оснащена различными удобными устройствами, такими как вентиляционные отверстия для отвода тепла и четыре нескользящих основания, повышающих устойчивость машины. Кроме того, конструкция с одним дном и большой торец обеспечивают плавный процесс резки.

    Содержимое упаковки

    • 1 мясорубка и слайсер
    • 1 лезвие (3 мм)
    • 2 пластины с отверстиями (6 мм и 8 мм)

    Технические характеристики

    • Размеры: 12,6″ * 13,3″ * 12,6″ дюйма / (32*34*32 см)
    • Материалы: нержавеющая сталь 304
    • Мощность: 1100 Вт
    • Производительность: 160 кг/ч
    • Напряжение: 70 3 мм 9 0 110 В
    • Вес брутто: 40 кг

    5 систем, которые могут их испортить

    Системы фильтрации необходимы для вашего инструмента и станка для заточки фрез. Они обеспечивают бесперебойную работу вашего станка, что обеспечивает бесперебойную работу вашего бизнеса. Будучи производителем режущего инструмента, вы знаете, что покупать и обслуживать эти машины дорого, однако эксплуатация этих машин без надлежащей фильтрации обходится еще дороже!0006

    В этой статье мы рассмотрим 5 наиболее распространенных ошибок, которые могут испортить ваш инструмент и шлифовальный станок.

    Приблизительное время прочтения: 8 минут

    Содержание

    • Отсутствие фильтрации на вашем инструменте и станке для заточки фрез
    • Использование системы фильтрации с бумажной лентой
    • Почему система рукавных фильтров не подходит для инструмента и станков для заточки ?
    • Картриджные фильтры лучше мешочных?
    • Система фильтрации для извлечения карбида из станка для заточки инструментов и фрез
    • Использование центрифуги для фильтрации карбида/быстрорежущей стали
    • Как производители режущего инструмента могут планировать свои инвестиции?
    Отсутствие фильтрации на станке для заточки инструментов и фрез

    Основная идея станка для заточки инструментов заключается в использовании масла под высоким давлением. Масло охлаждает режущие элементы, такие как шлифовальный круг и заготовки, поэтому они не перегреваются, не выходят из строя и не деформируются. Если вы не используете шлифовальное масло, происходит чрезмерное тепловыделение, и режущий инструмент никогда не будет соответствовать параметрам качества.

    Масло внутри зоны измельчения должно быть отфильтровано, прежде чем оно попадет обратно в бак машины. Вам необходимо фильтровать масло, потому что оно будет содержать крошечные частицы карбида или HSS (быстрорежущая сталь). Эти частицы наносят значительный ущерб вашему инструменту и станку для заточки фрез, когда они смешиваются с маслом. Когда это происходит, ваши шлифовальные машины и круги изнашиваются намного быстрее, чем ожидалось, что означает дорогостоящую замену и затраты на техническое обслуживание в будущем!

    Большинство производителей инструментов и фрез снабжают свои машины только баком для сбора масла. Масло, содержащее карбид/HSS, поступает из зоны измельчения, и такое же мазутное масло циркулирует обратно. Следовательно, производители режущего инструмента должны быть очень бдительны и знать об этом и планировать установку эффективной системы фильтрации с самого начала.

    Каждый производитель режущего инструмента, планирующий инвестировать в дорогостоящий инструмент и станок для заточки фрез, должен прочитать это – 4 причины инвестировать в высококачественную систему фильтрации шлифовального масла.

    Фильтр с бумажной лентой от инновационной системы фильтрации

    Система фильтрации с бумажной лентой является худшим способом фильтрации шлифовального масла. Это худший и самый неэффективный метод фильтрации, который вы можете использовать. Некоторые могут возразить, что лучше не иметь никакой системы фильтрации, чем использовать систему фильтрации с бумажной лентой, особенно для шлифования инструментов и фрез. Но почему?

    Поясню:

    Частицы карбида/HSS в шлифовальном масле очень малы. 80% имеют размер менее 10 микрон. Конструкция бумажного ленточного фильтра не допускает повышения давления. Следовательно, при фильтрации нет сдавливающего действия.

    Самое маленькое отверстие на фильтровальной бумаге может быть меньше 10 микрон. Однако это не означает, что каждая пора на бумаге меньше 10 микрон. Следовательно, эффективность фильтрации зависит от пористости бумаги.

    Эффективность фильтрации, которую можно ожидать от системы с бумажной лентой, составляет 50 микрон. Таким образом, частицы карбида/HSS проходят через фильтровальную бумагу и оседают в резервуаре, либо насос улавливает их вместе с маслом и рециркулирует в машине.

    Дело не только в чистоте масла; это еще и безопасность! Предположим, вы не используете качественную систему фильтрации. В этом случае вы рискуете, что ваш станок выйдет из строя в неподходящий момент, например, когда вы затачиваете специальные твердосплавные инструменты для требовательных приложений, таких как медицина, аэрокосмическая промышленность и оборона.

    Последствия использования системы бумажных лент-

    • Масло остается черным с частицами карбида/HSS.
    • Срок службы шлифовального круга снижается, несмотря на фильтрацию
    • Твердый сплав абразивный; следовательно, если он остается в обращении, он оседает на станине машины и шариковых винтах и ​​повреждает их. Это увеличивает затраты на техническое обслуживание машин и влияет на точность.

    Узнайте, как производитель режущего инструмента может изучить возможности аэрокосмической отрасли?

    Почему система рукавных фильтров не подходит для инструментальных и шлифовальных станков? Рукавный фильтр от Innovation Filter System

    Рукавный фильтр лучше бумажного ленточного фильтра, но в целом это неправильный выбор. Однако для целей этой статьи давайте поймем, что фильтрующий материал, используемый в этих системах, не может обеспечить достаточное сопротивление для улавливания пыли карбида / быстрорежущей стали.

    Производители режущего инструмента используют систему рукавных фильтров, потому что они дешевы в эксплуатации, но они также вызывают много проблем. Мешки не могут обеспечить достаточное сопротивление для улавливания пыли из карбида / быстрорежущей стали; поэтому они нуждаются в регулярной очистке (которая может занять очень много времени).

    Следовательно, это двойное наказание для производителей, использующих рукавные фильтры для фильтрации частиц карбида или быстрорежущей стали. Во-первых, мешок не фильтрует масло до нужного уровня. Во-вторых, сумки расходные. Важно отметить, что карбид начинает закупоривать поры мешков, уменьшая номинальный поток масла через мешки. На данный момент нет другого выхода, кроме как заменить их.

    Знаете ли вы, как выщелачивание карбида влияет на срок службы ваших режущих инструментов?

    Картриджные фильтры лучше мешочных? Картриджный фильтр от Innovation Filter System

    1-микронные фильтрующие картриджи действительно хорошо удаляют частицы карбида из шлифовального масла, но вам нужно знать о них несколько вещей.

    Во-первых, в станках для заточки инструментов и фрез высокая нагрузка на грязь, что приводит к повышенному расходу патронов. Кроме того, было бы лучше отказаться от этих пропитанных маслом бумажных картриджей.

    Частая замена картриджей дорого обойдется вашему бизнесу, поскольку вам придется часто заменять их. Более того, потратьте деньги, чтобы правильно их выбросить.

    Например: если вы используете 1-микронный картридж на машине, которая работает 24 часа в сутки, семь дней в неделю и меняете фильтр только раз в восемь дней (обычно), то ваши затраты будут намного выше, чем при картридж 5 микрон.

    Интересуетесь Индустрией 4.0? Узнайте, как производители режущего инструмента могут подготовиться к Индустрии 4.0.

    Система фильтрации для извлечения карбида из станка для заточки инструмента и фрезы

    Извлечение карбида является еще одним важным фактором при выборе системы фильтрации масла для станка для заточки инструмента и фрезы. Поскольку карбидный лом очень ценен, имеет смысл удалить весь карбид из отработанного масла.

    Но многие обычные системы фильтрации не могут этого сделать. Бумажные ленточные фильтры, например, не отделяют карбид от остального масла, поэтому он выбрасывается вместе со средой. То же самое относится и к картриджным фильтрам, которые состоят из нескольких слоев различных материалов, способных задерживать внутри себя мелкие частицы.

    Единственный способ полностью удалить карбид из отработанного масла — использовать систему фильтрации Transor India. Фильтры Transor India улавливают даже доли микрона — менее одной миллионной метра!

    Если вы хотите инвестировать в высококачественную, долговечную систему фильтрации, которая будет извлекать карбид и поможет вам заточить лучшие режущие инструменты, поговорите с нашими экспертами. Пожалуйста, нажмите здесь, чтобы связаться с нами.

    Использование центрифуги для фильтрации карбида/HSS Центрифуга Innovation Filter System

    Центрифуги не являются хорошим вариантом, если вы пытаетесь отфильтровать карбид и HSS из шлифовального масла.

    Видите ли, центрифуги — это не фильтры. Они не используют фильтрующий материал для удаления твердых частиц из жидкости — они используют центробежную силу для отделения частиц.

    Таким образом, если вы пытаетесь отфильтровать частицы размером 1 микрон из шлифовального масла с помощью центрифуги, это не сработает. Вы получите прозрачное масло, полное карбида и HSS!

    А если вы хотите восстановить карбид? Центрифуга — лучший выбор. Они работают как почки: поступает грязное масло, а осветленное уходит обратно в тот же бак. Таким образом, вы можете проверить, насколько чистое масло в вашем баке, и если оно черное или черноватое (что означает наличие карбида или быстрорежущей стали), то вы знаете, что нужно заменить.

    Наконец, мы должны упомянуть еще одну вещь: центрифуга добавляет тепло при вращении. Поэтому, если ваше приложение чувствительно к температуре, а это относится к шлифовке большинства твердосплавных режущих инструментов, будьте осторожны при использовании этого метода!

    Как производитель режущего инструмента, вас может заинтересовать наша статья-

    Электрические транспортные средства для режущего инструмента – угроза или возможность?

    Как производители режущего инструмента могут планировать свои инвестиции?

    Мы понимаем, что бизнес режущих инструментов очень конкурентоспособен.
