Рейсмусно фуговальный станок


Фуговально-рейсмусовые станки

В последнее врем все чаще в домашних условиях или в промышленности устанавливается фуговально-рейсмусовые станки. Существует огромное количество методов обработки древесины, но все они имеют определенные сходства. Отдельными методами обработки можно назвать фугование и рейсмусование, которые имеют огромное количество сходство. Именно поэтому при создании оборудования, на котором проводятся рассматриваемые процессы, многие производители решили объединить фуганок и рейсмус. Результатом стало появление отдельной категории оборудования. Он несколько отличается от более распространенных фуговальных моделей. Главное отличие заключается в установке упоров и калибра, которые позволяют с более высокой точностью проводить срезание слоев древесины с поверхности.

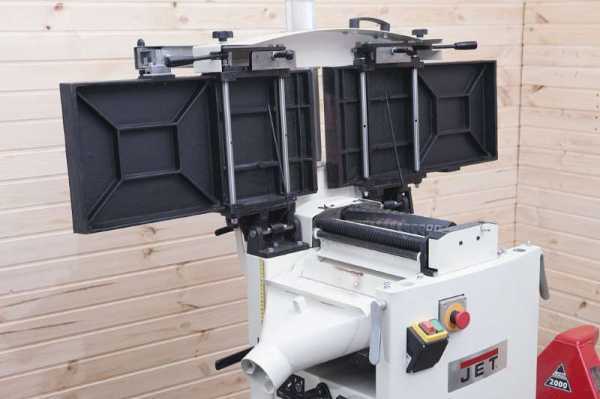

Фуговально-рейсмуcовый станок Jet

Особенности процессов фугования и рейсмусования

Фуганок и строгальные станки позволяют обрабатывать древесину. Строгание – процесс изменения характеристик древесины, при котором подаваемый материал или инструмент совершает возвратно-поступательное движение для снятия верхнего слоя материала во время обработки. Ранее для выполнения подобной работы использовались ручные инструменты, но последние десятилетия для повышения показателя производительности используют фуговально-рейсмусовый станок или другие модели. Во время обработки используемое оборудование проводит снятие верхнего слоя древесины по всей длине бруса.

Строгальные инструменты и фуговально-рейсмусовые станки используются для достижения следующих целей:

  1. уменьшения высоты заготовки путем снятия нескольких слоев древесины;
  2. для получения поверхности необходимого качества. степень шероховатости зависит от типа ножей, их количества и диаметра барабана;
  3. удаления дефектов поверхности;
  4. создания кромок определенного типа. параллельный упор позволяет размещать заготовки под определенным углом к барабану с лезвием;
  5. некоторые модели, снятия коры путем черновой обработки для получения материала, которые будут пропущены через фуговально-рейсмусовый станок.

Подключение аспирации на станке Jet

Издавна для финишной обработки использовался фуганок. Использовался фуганок в качестве ручного инструмента для снятия поверхностного слоя. Фуганок используется для строгания большого объема древесины. Передвигая фуганок по всей длине заготовки, мастер с высокой периодичностью проводит удаление слоев, от силы нажатия можно регулировать их величину.

Ножи Helical у фуговально-рейсмусного станк а Jet 54 A

Для дома можно использовать ручной инструмент или фуговально-рейсмусовый станок. Стоит учитывать нижеприведенные моменты:

  1. Фугование – своего рода разновидность строгания. Отличительной особенностью подобного процесса назовем подачу заготовки большой длины. Во время воздействия режущего инструмента и подачи заготовка может прогибаться, что значительно снижает точность обработки. Для предотвращения деформации заготовки во время фугования станина имеет большие размеры, устройство оснащено прижимным механизмом. Фугование проводится исключительно для доведения поверхности до нужного класса шероховатости, толщина материала выдерживается с малой точностью.
  2. Рейсмусование – несколько иной тип обработки, позволяет получить поверхность более высокого качества. Используется в случае, когда заготовка имеет относительно небольшие размеры. Особенностью станков, которые относятся к этому классу, можно отнести возможность установки калибра. При рейсмусовании устанавливается то, какая будет выдержана толщина получаемой детали. По установленному калибру можно прогонять все заготовки.

Как правило, фуговально-рейсмусовый строгальный станок, который используется для получения древесины с высоким качеством поверхности, объединяет в себе функции фугования и рейсмусования. Фуговально-рейсмусовый станок получил широкое распространение благодаря объединению двух операций.

Особенности конструкции

Строгание по дереву, при совмещении функции рейсмусования и фугования, проводится при использовании специальных станков. Фуговально-рейсмусовый станок по дереву имеет нижеприведенные особенности:

  1. подобная модель совмещает в себе две самые востребованные технологии обработки дома и в промышленном производстве;
  2. как правило, при создании используется современный электродвигатель с высокой тяговой силой. Современные электродвигатели обладают малым электропотреблением при высокой производительности, однако очень восприимчивы к перегреву. Для этого снабжаются датчиками температуры, которые при срабатывании проводят отключение системы;
  3. строгальный стол используется для базирования. Строгание по дереву проводят при ручной или автоматической подаче;
  4. устройство может снабжаться упорами для установки заготовки под определенным углом. Как правило, обработку по дереву может проводиться при установке угла в диапазоне от 0 до 45­­°;
  5. фуговально-рейсмусовый станок для дома или промышленного использования может проводить снятие различного слоя материала, как правило, не больше 5 миллиметров;
  6. рейсмусование по дереву предусматривает обработку по установленному калибру. Для этого конструкция имеет устройство автоподачи. Для значительно повышения качества поверхности при обработке дома или на промышленном заводе снижается глубина врезания за один проход. Некоторые модели могут за один проход снимать около 2-х миллиметров.

Вышеприведенные особенности характеризуют фуговально-рейсмусовый станок по дереву. Современный бытовой вариант исполнения имеет небольшие габаритные размеры, может устанавливаться на пол без фундаментной плиты. Питание может проходить от стандартной сети с напряжением 220 В. К другим особенностям отнесем интуитивный блок управления, а также малый уровень шума во время выполнения строгания по дереву.

Основные технические характеристики

Строгальный или фуговально-рейсмусовый тип станка можно охарактеризовать по определенным признакам, по которым зачастую проводится выбор модели. К основным характеристикам можно отнести:

    1. Частота вращения строгального вала. Чем выше скорость вращения режущего инструмента, тем более высокое качество можно получить при проведении фугования или рейсмусования по дереву. При повышении частоты оборотов значительно повышается нагрузка на привод. Именно поэтому при высокой частоте строгания значительно снижается глубина резания за один проход. Современные модели имеют частоту вращени

i-perf.ru

Станок фуговально рейсмусовый


Какой рейсмусовый фуговальный станок по дереву лучше?

Фуговальный станок, в обиходе известный как циркулярная пила, является одной из наиболее распространенных разновидностей деревообрабатывающего оборудования. Данные агрегаты применяются для строгания кромок и плоскостей заготовок с целью получения деталей требуемой конфигурации.

Фуговальный станок

В статье мы рассмотрим конструктивное устройство фуговального оборудования, сделаем обзор наиболее популярных моделей и их технических характеристик, а также приведем рекомендации по выбору и эксплуатации строгально-фуговальных станков.

Читайте также о видах и особенностях заточных станков Энергомаш.

Назначение и устройство

Оборудование фуговальной группы предназначено для прямолинейного строгания деревянных деталей, которое может выполняться по плоскости либо под углом. Такие агрегаты применяются в сфере деревообрабатывающей промышленности, мебельного производства, в строительных предприятиях и в быту.

В зависимости от особенностей конструкции все станки классифицируются на две группы:

  • односторонние;
  • двухсторонние.

Односторонний фуговальный станок используются для выравнивания одной из плоскостей детали (как правило, ее пласта), также они в два захода могут строгать оба пласта заготовки поочередно. Оборудование одностороннего типа выпускается с рабочей шириной строгания до 600 мм.

Основным рабочим узлом  любого строгально-фуговального станка является резальный вал, на который монтируются 2-4 ножа. Бытовое оборудование средней ценовой категории оснащается 2-мя ножами. На нижеприведенном изображении представлена схема конструкции одностороннего фуганка.

Читайте также: принцип работы зубофрезерного станка с ЧПУ и его модификации.

Односторонний фуговальный станок в работе

Базовой частью конструкции данного агрегата является станина коробчатого типа, выполненная из литого чугуна (в компактном оборудовании для дома — из листового металла). На станине зафиксированы все конструктивные узлы станка и рабочие столы — передний и задний. На столе посредством кронштейнов крепится направляющая линейка, обеспечивающая точность обработки.

Ножевой вал установлен в центральной части стола, он смонтирован  в станину на 2-ух шариковых подшипниках. Сам вал закрыт веерным ограждением, зафиксированным на столе с помощью шарниров. Ограждение установлено на пружине, прижимающей экран к валу. В продвинутых моделях фуганков на ножевом валу может присутствовать специальное устройство для заточки ножей.

Каждый из рабочих столов монтируется на станину через салазки, укомплектованные эксцентриковыми валами. Благодаря валам рабочий стол можно регулировать по высоте и в горизонтальной плоскости — приближая либо удаляя его от строгального вала.  Фиксация столов в требуемом положении обеспечивается за счет ограничительных винтов.

В станину агрегата встроен электродвигатель и вспомогательная пусковая аппаратура. Фуговальное оборудование промышленного класса комплектуется движками асинхронного типа, бытовые станки — коллекторными моторами. Асинхронные приводы отличаются способностью непрерывной работы — они устойчивы к перегрузкам и перегреву, тогда как коллекторный мотор является дешевым аналогом, не предназначенным для непрерывной работы. В оборудовании обеих типов электропривод соединяется с шпинделем посредством клиноременной передачи. Выбор требуемой частоты оборотов происходит посредством изменения положения ремня на шестеренках коробки передач

Двухсторонний фуговальный станок

Фуговальный станок двухстороннего типа представлен на схеме. Данный агрегат оснащен вторым ножевым валом (установлен над нижним резцом), что значительно повышает производительность станка, так как позволяет строгать заготовку  с 2-ух сторон одновременно.

Двухсторонние фуговальные станки также имеют встроенный автоподатчик, который отвечает за перемещение установленной в прижим заготовки (автоподатчик может отводиться в сторону, что позволяет выполнить быструю замену режущего инструмента). Также двухсторонние станки оснащены электромеханическим тормозом для моментальной остановки вращения ножевого вала.

Читайте также все о циркулярных станках по дереву.

к меню ↑

Фуговальный станок своими руками (видео)

к меню ↑

Популярные модели фуганков

Одной из наиболее распространенных моделей строгально-деревообрабатывающих агрегатов промышленного класса является фуговальный станок СФ 6-1. Данный агрегат способен выполнять такие операции как прямолинейное строгание и продольное фрезерование.

Среди особенностей станка выделим массивную чугунную станину, исключающую возможность появления вибраций при работе, встроенный автоподатчик, оснащенный защитный щитками рабочий стол, регулируемый под углом до 450, и мощный электропривод асинхронного типа на  5500 Вт, выдающий до 5100 об/мин.

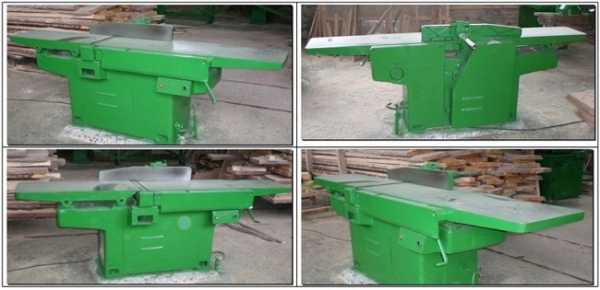

СФ 6-1

Рассмотрим технические характеристики СФ 6-1:

  • параметры обработки: ширина — до 630 мм, длина — от 400 мм, глубина строгания — 6 мм;
  • скорость резания — 35 м/с;
  • диаметр ножевого вала — 125 мм, количество ножей — 1 шт.

СФ 6-1 представляет собой массивное оборудование весом 705 кг, обладающее размерами 256*138*125 см, предназначенное для промышленной эксплуатации.

СФА 4

В качестве варианта недорогого промышленного фуганка можно рассматривать СФА-4 — агрегат советского производства, стоимость которого на вторичном рынке не превышает 50 тысяч. СФА-4 является одной из ранних модификаций модели СФ 6-1, имеющей практически идентичную конструкцию, но при этом меньшую производительность за счет комплектации более слабым двигателем (3 против 5.5 кВт). Также среди отличий СФ-4 выделим уменьшенную до 400 мм ширину обработки.

Бытовые агрегаты для дома либо частной мастерской в большинстве своем представлены в виде комбинированных фуговально-рейсмусовых станков. Среди подобного оборудования выделим две модели — Prorab 6000 и JET JPT 10B.

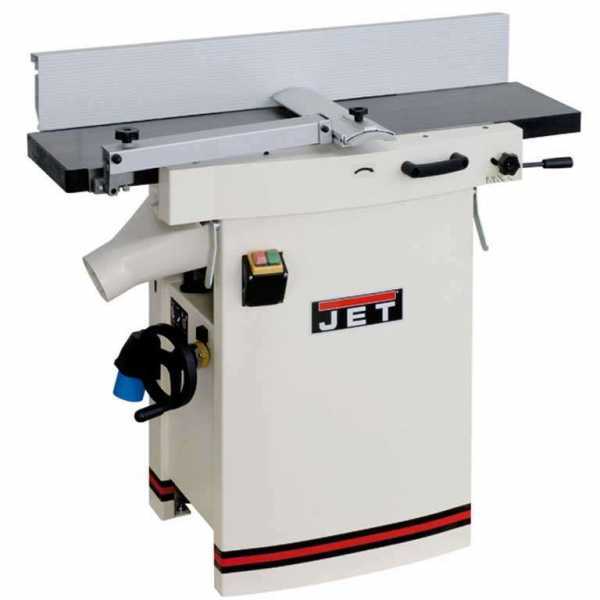

JET JPT 10B

JPT 10B — станок производства американской компании Джет, являющейся одним из лидеров мирового рынка деревообрабатывающего оборудования. JPT 10B реализуется по цене в 40 тысяч, это компактный настольный станок размерами 98*47*112 и весом 34 кг.

Читайте также: преимущества модельного ряда станков Джет.

Среди эксплуатационный преимуществ JPT 10B выделим встроенный автоподатчик и высокую производительность благодаря мощному движку на 1500 Вт, способному выдавать до 9000 об/мин. Недостаток — небольшая глубина строгания за 1 проход, которая составляет всего 2мм на рейсм

i-perf.ru

Станок рейсмусно-фуговальный FS41 ZMM STOMANA (Болгария)

Фуговально-рейсмусовый станок промышленного класса предназначен для обработки деталей из дерева или подобных дереву материалов (древесноволокнистые плоскости, плиты из древесных опилок, фибролитовые плиты, клееная фанера, ламинированные или неламинированные плоскости). Станок выполняет прямолинейное одностороннее строгание изделий из древесины по плоскости и снятие фасок под углом и рейсмусование.

На станке установлен четырехножевой вал с высокой частотой вращения, а также электродинамическая остановка режущего вала. Возможность подъема-опускания столов станка и надежная их фиксация позволяет снимать нужный слой материала качественно и равномерно по всей длине заготовки. Направляющая рейсшина перемещается в зависимости от ширины строгаемого материала и может быть установлена на нужный угол в вертикальной плоскости до 45º.

Высокая степень защиты — фуговально-ресмусовые станки оснащены приспособлениями, обеспечивающими безопасность при работе: концевыми выключателями, ограничителями, защитными устройствами, в том числе грейферной защитой от обратного удара, мостовой защитой ножевого вала. Стружкособиратель может работать как в режиме фугования, так и в режиме рейсмусования. Шлицованные планки на концах фуговальных столов снижают уровень шума. Установка автоподатчика увеличит производительность и обеспечит безопасность работ при фуговании. Сверлильно-пазовальная приставка (опция) крепится к корпусу станка и повышает функциональность оборудования.

Спецзаказ

Сверильный узел




Мощность гл. двигателя, кВт

4.0

Патрон WESTCOTT 0 — 16 мм

Профессиональная линейка

Профессиональная боковая линейка

Тележка

Скорость подачи рейсмуса с мотор-редуктора, м/мин.

6 / 12

Мощность подачи, кВт

0.8 / 1.1

Производитель: ZMM STOMANA

Родина бренда: Болгария

Техническая характеристика
Фугование
Размеры рабочего стола, мм 1800 х 410
Размер опорной рейсшины, мм 1100 х 155
Наклон опрной рейсшины, мм 45º — 90º
Максимальная толщина снимаемого слоя, мм 5
Диаметр ножевого вала, мм 100
Количество ножей  4
Размеры ножей, мм  410х32х3
Обороты вала, мм  4500
Рейсмусование
Минимальная рабочая ширина, мм 406
Длина стола, мм 700
Максимальная толщина снимаемого слоя, мм 4
Толщина обрабатываемой детали min/max, мм 4 — 225
Мощность двигателя, кВт 4.0
Рабочая высота 850
Диаметр наконечников аспирации 120
Длина, мм 1800
Ширина, мм  740
Высота, мм  1000
Вес, кг  450

Отзывы о Станке рейсмусно-фуговальном FS41

Пока нет отзывов на данный товар.

Оставить свой отзыв

Ваш отзыв поможет другим людям сделать выбор. Спасибо, что делитесь опытом!

В отзывах запрещено:
Использовать нецензурные выражения, оскорбления и угрозы;
Публиковать адреса, телефоны и ссылки содержащие прямую рекламу;
Писать отвлеченные от темы и бессмысленные комментарии.

Информация не касающаяся товара будет удалена.

www.stankoff.ru

лучший выбор для обработки дерева среди строгальных устройств

В сфере деревообработки имеется большое количество оборудования, к которому относятся строгальные, токарные, фрезерные, фуговальные, рейсмусовые, сверлильные станки. Одним из распространённых и главных видов оборудования для обработки древесины является фуговальный станок. Применяют его на лесообрабатывающих заводах, столярнях, в мастерских, где постоянно ведутся работы с деревом.

Типы фуговочного станка

Отличаются станки возможностью снятия фаски с разных углов по ширине изделия, которое обрабатывается. Станки имеют также разную длину стола и производительность двигателей. По наличию режущих частей выделяют два вида фуганков: двухсторонние и односторонние. Кроме того, их можно разделить на несколько классов по рабочим параметрам:

  • по ширине поверхности строгания, которая может быть 40, 50−52, 60−63 см;
  • по длине столешницы: 250, 250−300 см;
  • по частоте оборотов ножевого вала: 4700−4800, 5000 об/мин.

Помимо станков промышленного оборудования, производятся фуговальные устройства для работы с деревом в домашних условиях. Размеры такого механизма значительно меньше, соответственно, как и обрабатываемая, с его помощью, ширина. Благодаря длинным столешницам производственного устройства есть возможность прострагивать заготовки больших размеров. Качество обработки такими станками также значительно выше, нежели при работе малыми устройствами. Частота вращения мотора на производственных машинах может доходить до 12000 об/мин. Что является значительно большим показателем, нежели показатели двигателя домашнего устройства.

Настройка работы изделия

Благодаря длительной практике известно, что на устройство лучше укладывать обрабатываемые предметы длиной 1 -1,5 метра. Более короткие детали могут выскальзывать из-под ножа и тем самым нанести травму оператору. Очень длинные заготовки неудобно строгать. Перед началом работы стоит определить толщину снимаемого с дерева слоя. Если оборудование с автоподачей, нужно выставить скорость подачи обрабатываемого материала.

Профессионал может определить толщину слоя снятия «на глаз» или выяснить её, проведя пробное пиление. Если остались незатронутые места после пробного строгания, стол со станком фуганком немного опускается. При отклонении более 2,5 мм совершается два повторения порезки. Когда высота стола выставлена, измеряется расстояние между краем ножа и плитой, лучшим считается зазор в 2−3 мм. Если эти параметры превышены, древесная заготовка будет резаться рваными кусками. Если щель меньше 2-х мм, начнёт деформироваться нож. Кроме того, стоит определить размещение рейки направления. Расстояние от левого края ножевого вала до рейки должно быть шире бруска.

Принцип действия фуганка

В отверстии стола располагается ножевой вал, запускающийся электродвигателем. Благодаря валу и происходит строгание. Обрабатываемый предмет перемещается на ножевой вал с помощью роликового механизма. Наклон подпоры под изделие делают под разными углами, а благодаря передвижению столешницы вверх и вниз устанавливается толщина заготовки. Односторонние режущие валы рассчитаны для обработки одной доски, тогда как двусторонние одновременно обрабатывают две плоскости дерева. Рейсмусовые станки иногда оборудуют четырьмя и более ножами. Благодаря этому, обрабатываемая плоскость получается намного аккуратнее.

Материалом для изготовления столешниц фуговальных и рейсмусовых станков используют чугун. Определённые места закрывают стальными накладками. На столе находятся линейки направления, обеспечивающие возможность более удобной работы. Фуговальный станок устанавливается на чугунной станине. В отличие от фуговального, благодаря рейсмусовому станку, изделие не только начисто выстругивается, но и выводится требуемая высота заготовки.

Использование рейсмусового станка

Как для только начинающих работать с рейсмусом, так и для опытных мастеров отлично подойдут устройства средней производительности. Хороши они благодаря небольшим размерам и весу, доступной стоимости, высокой выработке и большому функциональному потенциалу.

К возможностям хорошего рейсмуса можно отнести:

  1. калибровка обрабатываемого материала с отменной точностью толщины;
  2. предоставляет возможность обработки материала любой ширины;
  3. передний и задний край стола оборудован удлинителями, благодаря которым удобно обрабатывать заготовки большой длинны;
  4. зачастую на таких устройствах установлена автоподача обрабатываемых деталей, что позволяет свести работу оператора до минимума;
  5. отвод стружки благодаря вмонтированной турбине.

Правильно настроенные строгальные станки по дереву гарантируют длительный срок использования устройства. Чтобы станок долгое время эффективно работал, стоит вовремя очищать его от стружки и проводить техническое обслуживание. Для того чтобы выбрать самый лучший рейсмусовый станок, стоит тщательно изучить характеристики устройства, отзывы о производителях, обратиться за советом к профессионалам. О самостоятельном изготовлении рейсмуса читайте здесь.

obrabotkametalla.info

Станок рейсмусно-фуговальный Д400ФР — Станкофф.RU

Станок предназначен для одностороннего плоскостного строгания в размер по толщине с предварительной обработкой базовой плоскости.

Отличительные особенности:

  • Станина фуговально-ресмусовых станков – сварная, коробчатой конструкции, внутри которой установлен экономичный электродвигатель.
  • Фуговальные и рейсмусовые столы станка – чугунные литые.
  • Подача заготовки при фуговании – ручная; при рейсмусовании – автоматическая при помощи двух приводных подающего рифлёного и приёмного гладкого валов.
  • Привод валов – за счёт отбора мощности от ножевого вала.
  • Регулировка толщины снимаемого слоя при фуговании осуществляется перемещением переднего стола по наклонной направляющей за счёт ходового винта с последующей фиксацией.
  • На столе также установлена направляющая линейка для строгания под углом от 90 до 45 градусов.
  • Регулировка размера при рейсмусовании осуществляется за счет подъёма-опускания рейсмусового стола при помощи маховика и червячной передачи с последующей фиксацией.
  • При рейсмусовании фуговальные столы откидываются.
  • Для отвода стружки станки комплектуется кожухом с выводом под рукав диаметром 90 мм.

Страна изготовления: Россия

Технические характеристики фуговально-рейсмусового станка Д400ФР

Размеры обрабатываемой заготовки, мм: — ширина

410

— толщина при рейсмусовании

5 — 180

— длина не менее

400

Наибольшая толщина снимаемого слоя, мм:

4

Общая длина фуговальных столов, мм:

2080

Длина рейсмусового стола, мм

550

Диаметр ножевого вала, мм

70

Количество ножей, шт

3

Скорость подачи при рейсмусовании, м /мин

10

Частота вращения ножевого вала, об/мин

6 000

Мощность эл./двигателя, кВт:

2,2

Габариты, мм

2080х900х750

Масса, кг

460

Отзывы о Станке рейсмусно-фуговальном Д400ФР

Пока нет отзывов на данный товар.

Оставить свой отзыв

Ваш отзыв поможет другим людям сделать выбор. Спасибо, что делитесь опытом!

В отзывах запрещено:
Использовать нецензурные выражения, оскорбления и угрозы;
Публиковать адреса, телефоны и ссылки содержащие прямую рекламу;
Писать отвлеченные от темы и бессмысленные комментарии.

Информация не касающаяся товара будет удалена.

www.stankoff.ru

Фуговально-рейсмусовые станки SC 430 Houfek (Чехия)

Назначение

Фуговально-рейсмусовый станок SС — двухоперационный. Станок предназначен для создания базовой поверхности заготовки и последующего строгания деталей в размер по толщине. Заготовки из массива древесины различных пород, доски и погонаж, клееный на гладкую фугу и (или) на минишип мебельный щит, некоторые виды композитных материалов. При фуговании оператор-станочник вручную пропускает заготовки над ножевым валом, базируя их по длинному столу станка и боковой упорной линейке (с возможностью наклона). При рейсмусовании заготовки подаются по чугунному базирующему столу под верхним ножевым валом. Один стальной подающий рифленый (с насечками) валец на входе в станок и один гладкий металлический валец принимают заготовку после обработки ножевым валом на выходе из станка. Ножевой вал фуговально-ресмусовых станков вращается встречно направлению подачи заготовки.

Преимущества:

  • Позиционирование стола фуговально-рейсмусового станка по четырем направляющим колоннам. Использованы узлы классических рейсмусовых станков чешской фирмы HOUFEK моделей Castor и Aligator. В итоге достигается идеальная точность выставления размера по толщине заготовки и надежность его фиксации.
  • Все настройки чешского фуговально-рейсмусового станка осуществляются маховиками. Как ни странно, но зачастую уровень операторов на наших производствах оставляет желать лучшего, поэтому электромеханическое управление подчас является предпочтительным.
  • Простота конструкции фуговально-рейсмусового станка модели SC гарантирует надежность: чем меньше элементов в системе, тем выше надежность системы.
  • Фуговальный стол поднимается весь одновременно (передний и задний стол как одно целое). Такое техническое решение позволяет снизить риск возникновения погрешности при перенастройке – единожды выставленная величина съема при фуговании не сбивается.
  • Длинные базирующие столы фуганка – обязательное условие точного фрезерования плоскости

В комплекте поставки:

  • Позиционирование рабочего стола фуговально-рейсмусового станка по четырем направляющим колоннам
  • Ручной запуск звезда-треугольник на главном электродвигателе
  • Подъем и фиксация рабочего стола при помощи маховиков
  • Отсчет высоты обработки по шкале
  • Две дискретные скорости подачи заготовки при рейсмусовании
  • Когтевая завеса для предотвращения обратного вылета заготовок из-под ножей вала фуговально-рейсмусового станка
  • Подающие верхние приводные ролики: 1 рифленый на входе и 1 гладкий стальной на выходе
  • Панель управления станком расположена на станине

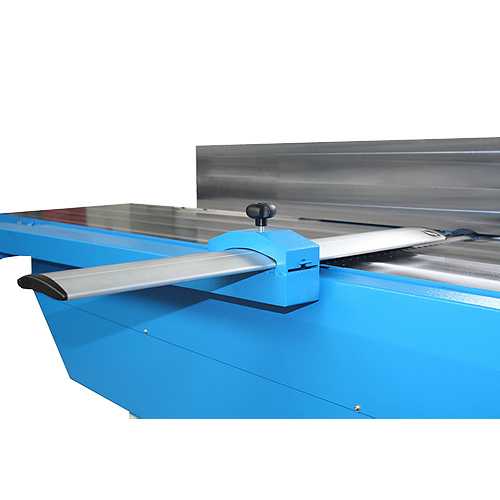

  • Длинная направляющая линейка, позволяющая фуговать даже заготовки под углом до 45 градусов
  • Стандартный комплект плоских ножей уже установлен на ножевом валу
  • Патрубок аспирации
  • Инструкция по эксплуатации (технический паспорт) на русском языке

Дополнительные изображения




По запросу:

  • Усиление мощности главного электродвигателя даже до 7,5 кВт. В таблице технических характеристик деревообрабатывающего фуговально-рейсмусового станка опциональная мощность указана со значком «*»
  • Автоматический запуск звезда/треугольник предохранит станок от «жесткого пуска» и сбережет главный электродвигатель.
  • Подъем и опускание рейсмусового стола с электроприводом избавляет оператора от необходимости крутить маховик подъема при каждом изменении размера.

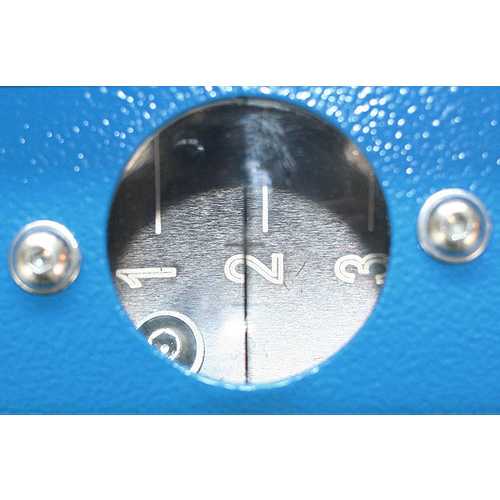

  • Механический счетчик высоты подъема рейсмусового стола. Такой тип отсчета высоты обеспечивает точность 0,1…0,3 мм (в сравнении с отсчетом по шкале – 0,5 мм)
  • Электронный счетчик высоты подъема стола рейсмуса. Максимальная точность такого метода – 0,1 мм
  • Фрезерный вал типа «Tersa» — быстросменные твердосплавные пластинки. Очень хорошее решение при фуговании и рейсмусовании массива. Но злейший враг ножей TERSA – твердые сучки и инородные предметы (гвозди, скобы, дробь и т.д.)
  • Холостые ролики в столе для облегчения подачи заготовок. Рейсмусовый стол станка SC с роликами значительно легче и стабильнее протаскивает заготовку, поэтому она обрабатывается без рывков и заеданий.
  • Удлинители стола – холостые ролики на входе и выходе рейсмусового стола. Если перед рейсмусом нет загрузочного стола или рольганга, то удлинения рабочего стола являются хорошим выходом из положения.
  • Верхняя панель управления прибавляет удобства в эксплуатации чешского фуговального станка SR. Оператору нет необходимости нагибаться, чтобы включить/выключить станок, все кнопки и лампы индикации находятся в прямой видимости.
  • Устройство для выставления ножей

Производитель: Houfek

Родина бренда: Чехия

Технические характеристики фуговально-рейсмусовых станков SC 430
Модель фуговально-рейсмусового станка SC SC 430
Максимальная ширина обработки, мм 430
Мощность главного двигателя, кВт 4 (5,5)*
Длина подающего стола (рейсмус), мм 1000
Максимальная высота обработки (рейсмус), мм 3…250
Скорость подачи заготовок (рейсмус), м/мин 6 и 12
Скорость вращения ножевого вала, об/мин 5000
Количество ножей в ножевом валу, шт 4
Максимальная толщина снимаемого слоя, мм 5
Диаметр ножевого вала, мм 120
Угол наклона направляющей линейки, град 0…45
Размеры направляющей линейки на фуговальном столе, мм 1500 х 180
Минимальная производительность аспирации, куб.м./час 2500
Минимальная скорость воздушного потока, м/с 20…25
Габаритные размеры станка: длина, мм 2300
ширина, мм 1000
высота, мм 1100
Масса станка, кг 500

Отзывы о Фуговально-рейсмусовых станках SC 430

Пока нет отзывов на данный товар.

Оставить свой отзыв

Ваш отзыв поможет другим людям сделать выбор. Спасибо, что делитесь опытом!

В отзывах запрещено:
Использовать нецензурные выражения, оскорбления и угрозы;
Публиковать адреса, телефоны и ссылки содержащие прямую рекламу;
Писать отвлеченные от темы и бессмысленные комментарии.

Информация не касающаяся товара будет удалена.

www.stankoff.ru

Фуговально-рейсмусовый станок ADH 200 HolzStar (Германия)

  1. Настольный строгальный (фуговально рейсмусовый) станок с шириной строгания 204 мм, автоподачей заготовки и двумя строгальными ножами. Стальной вал подачи с зубчатой нарезкой и обрезиненый выходной вал.
  2. Идеальная для мобильного применения легкая и компактная конструкция.
  3. Для фугования кромки (90°) и плоскостного фугования массивной доски, бруса и рейки.
  4. Простое и точное рейсмусование со снятием стружки толщиной до 2 мм.
  5. Автоматическая подача заготовки.
  6. Фуговальный стол из литого под давлением алюминия.
  7. Стальной вал подачи с зубчатой нарезкой для равномерной и постоянной подачи заготовки.
  8. Обрезиненный выходной вал обеспечивает бережный и аккуратный выход заготовки, это особенно важно при обработке тонкой рейки.
  9. Алюминиевый упор для заготовки может быть наклонен на угол от 0° до +45°.
  10. Строгальный вал с 2 строгальными ножами из быстрорежущей стали.
  11. Мощный электродвигатель 220 В / 1,5 кВт.
  12. Встроенный передвижной патрубок для удаления стружки.

      13. Особенности

      Рейсмусование

      Станок перестроен для рейсмусования (строгания в заданную толщину)

      Наклонный упор

      Алюминиевый упор может быть наклонен на угол до 45°. Удобная, легко читаемая шкала угла наклона

      Строгальный вал

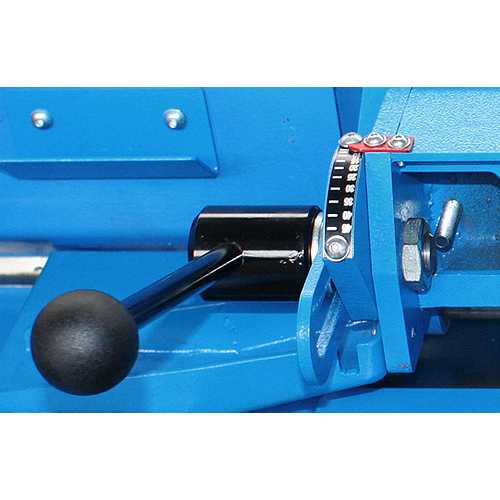

      Строгальный вал закрыт защитным кожухом. Толщина снимаемой стружки устанавливается рукояткой и отображается на хорошо читаемой шкале

      Производитель: HolzStar

      Родина бренда: Германия

      Электропитание
      Электродвигатель 1,5 кВт 220 В ~50 Гц
      Станочные данные
      Размер (Д х Ш) стола фугования 737 х 210 мм
      Размер (Д х Ш) стола рейсмусования 255 х 204 мм
      Макс. ширина строгания 204 мм
      Мин./макс. высота заготовки 5/120 мм
      Толщина снимаемой стружки 2 мм
      Диаметр строгального вала 50 мм
      Количество строгальных ножей 2
      Число оборотов строгального вала 8500 об/мин
      Параллельный упор 590х102 мм
      Габаритные размеры
      Диаметр патрубка пылеотсоса 60 мм
      Габаритные размеры 800 х 450 х 400 мм
      Масса станка 29 кг

      Отзывы о Фуговально-рейсмусовом станке ADH 200

      Пока нет отзывов на данный товар.

      Оставить свой отзыв

      Ваш отзыв поможет другим людям сделать выбор. Спасибо, что делитесь опытом!

      В отзывах запрещено:
      Использовать нецензурные выражения, оскорбления и угрозы;
      Публиковать адреса, телефоны и ссылки содержащие прямую рекламу;
      Писать отвлеченные от темы и бессмысленные комментарии.

      Информация не касающаяся товара будет удалена.

      www.stankoff.ru

    РубрикаРазное

    Добавить комментарий
