Профильные трубы являются широко распространенным материалом, который используют при создании мебели, изготовлении различных металлоконструкций, оформлении интерьера и пр.Их особенностью является высокая прочность на изгиб, что с одной стороны хорошо, но с другой – значительно усложняет процесс загиба для получения криволинейной детали. Однако, решить эту проблему можно при помощи специального станка.

Если вам приходится часто иметь дело с профильными трубами, то таким механизмом надо обязательно обзавестись. В данной статье мы рассмотрим, как сделать гибочный станок для профильной трубы своими руками, так как стоимость готового оборудования очень высокая.

Станок для загиба профильных труб

Изготовление станка

Основа

На первый взгляд может показаться, что сделать устройство, похожее на фирменные гибочные станки для профильной трубы, очень сложно. Однако, человеку, который умеет обращаться с металлом и сварочным аппаратом – это вполне под силу. Главное – подходить к работе не спеша и поэтапно.

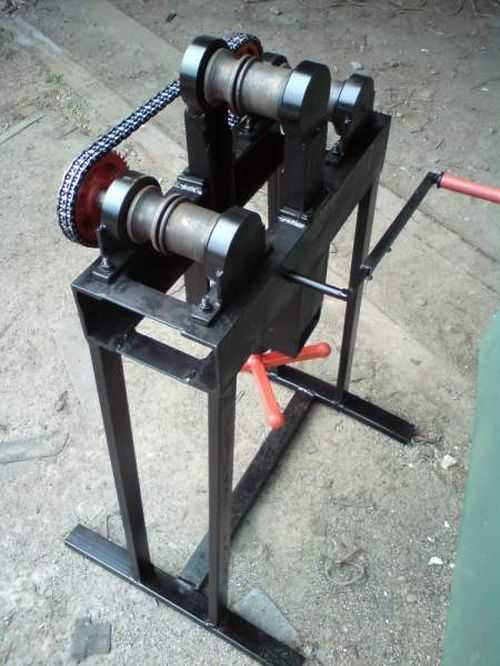

Пример основания

Начинать следует с изготовления прочной основы – металлического стола. Выполнить его можно из металлического профиля или другого материала. Самое главное, чтобы он был устойчивым и прочным, в противном случае даже качественно выполненный механизм окажется бесполезным.

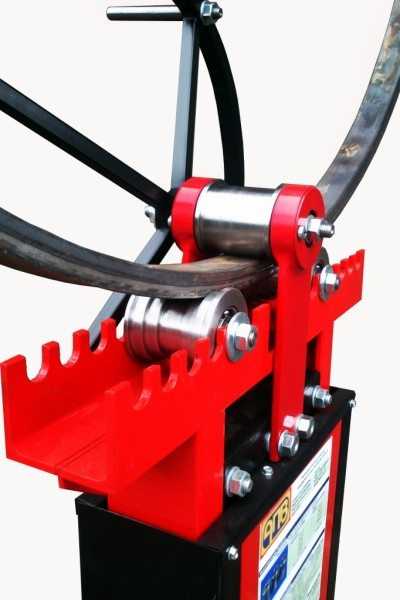

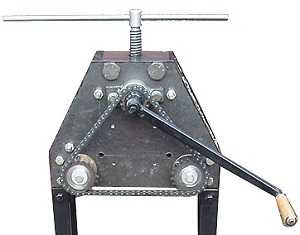

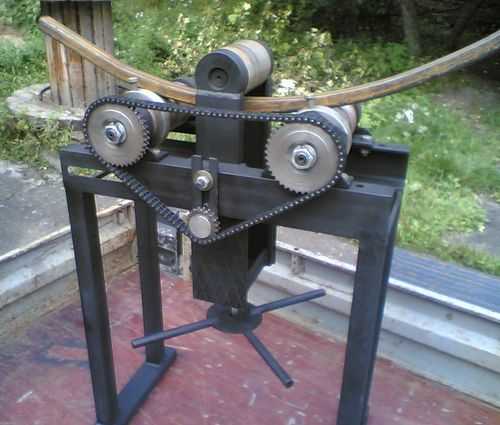

Механизм для загиба профильных труб

Изготовление механизма

После того, как стол будет готов, можно приступать к изготовлению самого механизма. Для этого надо в первую очередь подготовить три вала, которые и будут осуществлять сгибание детали. Валы представляют собой толстые металлические ролики, обязательно обладающие осью для вращения.

Их можно заказать в мастерской или поискать в продаже на «барахолках». Когда эта детали будут готовы, следует изготовить корпус для механизма и выполнить сборку.

Инструкция выглядит следующим образом:

В первую очередь надо из листа металла толщиной не менее 5 мм вырезать корпус для устройства, который состоит из двух трапеций, между которыми и располагаются валы.
Затем в получившихся трапециях надо выполнить отверстия для осей роликов. Два вала должны располагаться над столом, а третий над ними, на равноудаленном от них расстоянии.
Следует иметь в виду, что расстояние между двумя нижними валами определяет радиус загиба. Чтобы самодельный гибочный станок для профильной трубы был универсальным, конструкцию можно усложнить и сделать радиус регулируемым, для этого надо просто выполнить несколько посадочных мест для роликов, что позволит изменять между ними расстояние.
Расположение верхнего ролика определяет максимальный диаметр труб, с которыми можно работать.Его положение также можно сделать настраиваемым при помощи штока с резьбой, который позволит перемещаться валу по направляющим и при этом быть надежно зафиксированным.
Далее надо закрепить детали корпуса на верстаке. Сделать это можно при помощи сварки либо болтовым соединением. Во втором случае необходимо снизу предусмотреть отогнутые ушки с отверстиями. Расстояние между деталями корпуса должно соответствовать ширине валов.
После закрепления корпуса на основе, надо установить остальные детали.
Когда валы будут установлены, следует позаботиться о передаче им вращающего усилия. Наилучшим вариантом является цепной механизм. Для этого нужно приобрести цепь с тремя шестернями.

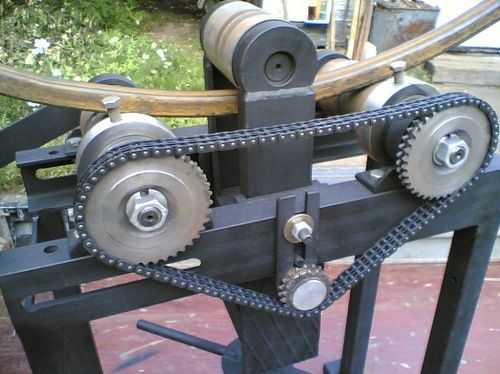

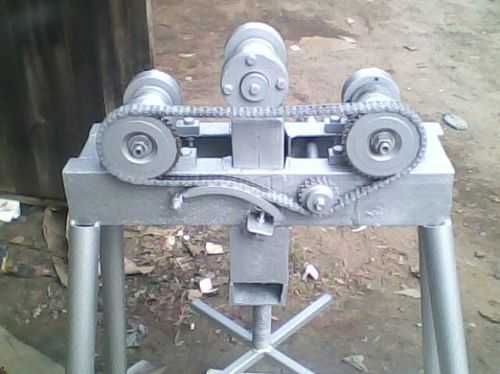

Вариант устройства привода

Две шестерни следует установить на нижние валы. Третья будет выполнять функцию натяжителя, который располагается снизу между двумя верхними шестернями.

Затем к одному из валов надо приделать ручку для вращения.

Теперь станок для сгибания профильной трубы готов. Осталось только завести профиль между верхним и нижними валами, и попробовать изделие в действии.

Если на всех этапах все работа была выполнена без ошибок, то функционал изделия и его конструкция будет полностью соответствовать фирменному станку. Конечно же, несмотря на все затраты, которые понадобятся для приобретения деталей, стоимость такого станка получится несоизмеримо ниже, чем цена готового оборудования. (См. также статью Трубогиб для труб: особенности.)

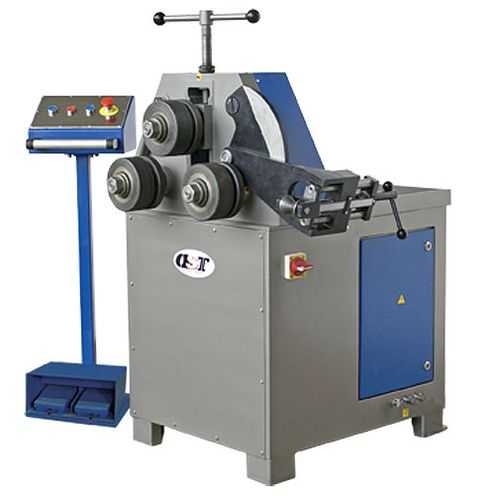

На фото — фирменный станок

Изготовление простой конструкции

Если у вас нет возможности или времени выполнить полноценный станок по описанной выше схеме, то на этот случай имеется более простой вариант. Для устройства такой конструкции понадобится:

Бетонная плита	Будет служить основанием конструкции.
10 металлических штырей фиксаторов	Вокруг них будет загибаться труба, поэтому штыри должны быть прочными.

Совет!
Если бетонной плиты нет, можно самостоятельно залить бетонную основу и подождать пока она застынет.

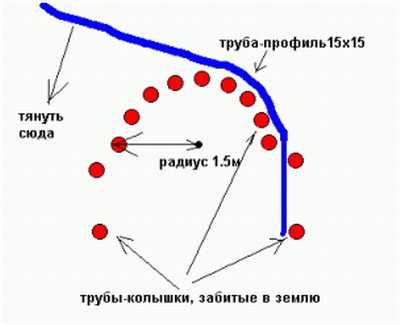

Схема устройства простой конструкции

Выполнить такую конструкцию очень просто:

В первую очередь на основании надо начертить радиус изгиба.
Затем вдоль линии изгиба нужно выполнить 10 отверстий на одинаковом расстоянии друг от друга.
Далее в отверстиях надо зафиксировать металлические штыри (если основания заливается, штыри можно вбетонировать).
На двух крайних штырях необходимо выполнить механизм фиксации трубы – это может быть рядом расположенный дополнительный штырь, набрасывающийся крючок или что-либо еще.

Итак, конструкция готова. Для загибания профиля надо зафиксировать его конец на крайнем штыре и медленно огибать вокруг остальных стоек. Когда деталь состыкуется с последним штырем, ее надо зафиксировать и на некоторое время оставить в таком виде.

Совет!
Чтобы трубу легче было загибать, ее предварительно следует нагреть.

Вывод

Выполнить станок для загибания профильных труб, имея некоторые навыки работы с металлом, довольно просто. Единственное, придется потратиться на детали, которые не получится выполнить самостоятельно. Если же у вас нет потребности в постоянном загибании труб, можно выполнить более простую конструкцию, на изготовление которой уйдет гораздо меньше времени и средств, правда, она потребует гораздо больше усилия для загиба профиля.

Из видео в этой статье можно получить дополнительную информацию по данной теме.

Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен
gidroguru.com
Гибочный станок для профильной трубы своими руками
Материалом для каркаса большинства дачных построек служит металлическая труба – круглая или профильная. Для соединения их используется сварка, намного реже – крепление. При сборке системы отрезки круглого сечения стыкуются и через муфтовые соединения, а профильные – через хомуты.

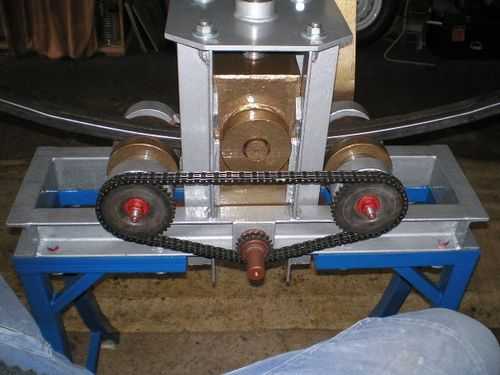

Ручной станок для гибки труб
При этом известно, что стык, даже в случае самого качественно шва, является слабым звеном.

Разновидности гибочного станка
Изгибать профильные трубы своими руками, конечно, невозможно. Для этого используются специальное устройство – гибочный станок. В зависимости от технических характеристик он позволяет работать со стальными, алюминиевыми, медными изделиями разной толщины и диаметра.
Большинство моделей, используемых на дачных участках, разработаны домашними мастерами и изготавливаются собственноручно. Объем таких работ в личном хозяйстве невелик, и покупать дорогостоящее оборудование нерационально.
Гибочные станки разделяют по способу установки:
стационарные – предполагающие неподвижную установку, размеры и варианты при этом могут быть самые разные: от бетонной плиты со штырями до станка с гидравлическим домкратом;
переносимые – имеют компактные размеры и некое опорное устройство;

носимые – небольшие модели, опоры у них отсутствуют, опорную поверхность нужно подбирать сообразно прилагаемым усилиям.
По типу привода конструкции разделяются на три вида:
ручные – все варианты, где давление требует мускульных усилий: от изгиба по деревянному шаблону, до устройства с обычным домкратом;

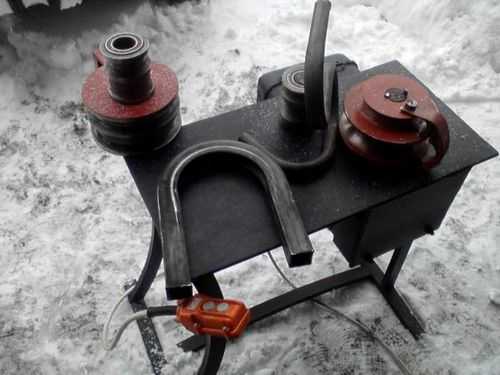

электрический – приводится в движение с помощью электроприводов;
гидравлический – давление создается с помощью гидравлического домкрата. Из вариантов, изготавливаемых своими руками, это самый распространенный вариант. На фото – ручное устройство.
Способ изгиба
Определяет главную конструкционную особенность аппарата, его производительность и назначение.

Изгиб выдавливанием – похож на формирование по шаблону, но под действием пуансона – деформирующего ролика. Если на деревянном шаблоне труба фиксируется сверху и, по сути, обжимается по образцу, то здесь деформация создается уровнем прижимания ролика к изгибу. Этот вариант требует установки на прочную опору и предназначен для работ небольшого объема. Большим плюсом метода служит получение изогнутых профильных труб без складок.
Изгиб прессованием – отрезки трубопровода зажимаются неподвижной матрицей и пуансоном, действие аналогично работе тисков, и если устройство изготавливает своими руками, то основой действительно берут слесарные тиски.
Изгиб прокаткой – профильная труба протягивается между вращающимся деформирующим роликом и двум опорными. Этот метод наиболее универсален, так как позволяет гнуть как тонкие трубки – в этом случае используются капролактамовые ролики, так и толстостенные изделия. На фото приведен образец.

Конструкционные требования к гибочному станку
Рекомендуется изготовить чертеж изделия, с учетом обязательных требований.
Толщина металла для станины вычисляется исходя из предполагаемого размера изгибаемого трубопровода – не менее 1/6 от диаметра или ширины.
Например, если предполагается работа с профильной трубой сечением 20*30 мм, то толщина уголков, из которых сооружается станина, должна быть не менее 5 мм. В противном случае гибочный станок будет гнуть себя, а не профильную трубу.
Толщина опорного основания в два раза больше, чем величина уголков, так же как и толщина матрицы.
Диаметр роликов равен не менее чем утроенным параметрам сечения.
Изготовление гибочного станка
В первую очередь сваривается основа. Для нее понадобится чертеж, чтобы не ошибиться в размерах.
Болгаркой нарезаются элементы станины и свариваются.
Валы и ролики для устройства, как правило, заказывают у токаря. Но если есть токарный станок и соответствующие навыки, то изготавливают самостоятельно.
Собирается верх механизма: вырезается металлическая пластина по чертежу, высверливается отверстие для прижимного винта, приваривается гайка требуемого диаметра.
Монтируется П-образная конструкция по чертежу, сваривается. Внутрь помещается вал на двух подшипниках и ролик – деформирующий. Затем вся конструкция приваривается к станине.
На равном расстоянии от краев станины и так, чтобы деформирующий ролик был точно по центру, устанавливаются два других вала с роликами. На оси закрепляются звездочки передачи – можно использовать звездочки с автомобильного распредвала, на них надевается цепь.
Если предполагается ручной привод, то к оси приваривается рукоятка. Гибочный станок можно оборудовать электроприводом: тогда к оси закрепляется шкив с ременным приводом.

На видео можно увидеть все подробности изготовления устройства.
trubygid.ru
Как сделать трубогиб профильной трубы – схема и чертежи своими руками

Трубогиб для профильной трубы
Иногда случается, особенно в частных домах или на дачах, что необходимо согнуть профильную трубу своими руками. На первый взгляд кажется, что это невозможно без специального профессионального оборудования. Однако на деле все несколько иначе. И сделать это можно, даже не испортив изделие, как это часто можно увидеть на видео в Сети.
Но для начала разберемся немного в существующих методах гибки, а также в устройстве трубогиба. Это позволит нам лучше понимать то, что собираемся реализовать.
Методы гибки
Существует несколько методов гибки профильных труб своими руками. Один из способов – использование станка, предназначенного для этих целей. Его именуют профилегибом. Но использование такого оборудования сложно назвать работой своими руками, поэтому есть и «ручная» альтернатива — ручной трубогиб. Такие станки могут быть универсальными: использоваться как для изделий с круглым сечением, так и с профильным. А стоят они недорого. Но нужно быть готовым потрудиться, поскольку такой способ требует хорошей физической подготовки.
Трубогибы и их применение

Трубогиб своими руками
Такие станки позволяют сделать изгиб до 90 градусов. При этом они способны согнуть не только профильную, но и «круглую» трубу. Если вам необходимо в небольшом количестве согнуть изделия малого диаметра, станок можно сделать самостоятельно. При этом качество изгиба будет высоким.
Профессиональные трубогибы используются не только на стройках, но и в водопроводных или отопительных системах, в газовых станциях. Станки могут эффективно использоваться и для рихтовки.
Трубогибы обладают целым рядом достоинств: их легко использовать, они имеют малые размеры и малый вес. Более того, существуют и переносные компактные модели. Они успешно используются в сферах, где нужна мобильность для выполнения подобных задач.
Такие приборы оснащаются гидронасосом с автопоршнем мощностью до 20 т.
Устройство трубогиба
Схема трубогиба
Стандартный агрегат оборудован гидроцилиндром, планками и двумя трубными упорами. Силовая функция, конечно же, возложена на гидроцилиндр.
Еще схема устройства оснащена нагнетательным устройством, находящимся сзади.
В гидроцилиндр заливается масло, для этого в его верхней части есть пробка. Нижняя планка наворачивается спереди корпуса. Ее прижимает гайка. Верхняя планка закреплена замком и двумя винтами.
Выдвижной шток в устройстве обеспечивает гибочное усилие. Он возвращается в исходную позицию за счет действия пружины, которая имеется в гидроцилиндре.
Планки — сварные изделия, в отверстия которых устанавливаются упоры. Для регулировки устройства по высоте снизу предусмотрены установочные болты.
Цапфа представляет собой упор, помещенный в отверстия планок. При изгибе трубы опираются на ручей, находящийся в середине цапфы.
Делаем трубогиб
Самодельный трубогиб
Для домашних условий трубогиб можно сделать без чертежей и схем. Если же гибка выполняется на промышленном уровне, без специального профессионального оборудования не обойтись. Оно имеет значительно больше возможностей, да и стоить будет намного дороже.
Но мы рассмотрим вариант, если трубогиба своими руками будет достаточно. Его вид зависит от диаметра изделий, которые будут изгибаться. Профильные трубы размером до 20 мм могут быть согнуты, используя бетонную плиту. Однако в ней должны быть отверстия, куда вставляются стальные штыри. Между ними пропускается изделие, а затем гнется на необходимый угол в нужном направлении. Видео такой гибки сейчас часто можно встретить в Интернете.
Если же размер трубы больше 20 мм, тогда следует усложнить устройство. На основание присоединяется 2 ролика с круглым сечением боковой грани. И тут нужно учесть, что диаметр изделия и радиус боковой грани должны совпадать. Дальше помещаем изделие между роликами. Один конец нужно закрепить неподвижно. Другой закрепляется к лебедке. Затем просто включаем лебедку и ждем, пока труба согнется до нужного состояния.
Рекомендация: если требуется плавный изгиб, тогда стоит применить горячий способ. Берем кварцевый песок, засыпаем его внутрь профильной трубы и закрываем концы плашками. Далее просверливаем несколько отверстий у основания изделия, через которые будут выходить газы. Затем помечаем участок для гибки и нагреваем его. После нагрева труба загибается аналогично, как и в случае применения бетонной плиты.
Словом, без дополнительной видео инструкции, чертежей и схем такими простыми способами можно быстро и довольно качественно согнуть изделия своими руками. При этом можно довольно существенно сэкономить, не покупая трубогиб.
